Встречаем GeForce GTX 550 Ti. Обзор и тестирование MSI N550GTX-Ti Cyclone II на его базе

MSI N550GTX-Ti Cyclone II 1GD5/OC

Первое наше знакомство с GeForce GTX 550 Ti будет не с референсной моделью, а с видеокартой MSI Cyclone, которая может похвастать оригинальной системой охлаждения и заводским разгоном.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Поставляется она в коробке средних размеров с откидывающейся боковой панелью, под которой перечислены основные технические особенности продукта. Там же есть небольшое прозрачное окно, чтобы можно было увидеть видеокарту до ее покупки.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник mini-HDMI/HDMI;
  • переходник питания c двух molex на PCI-E 6-pin;
  • диск с драйверами;
  • инструкции.

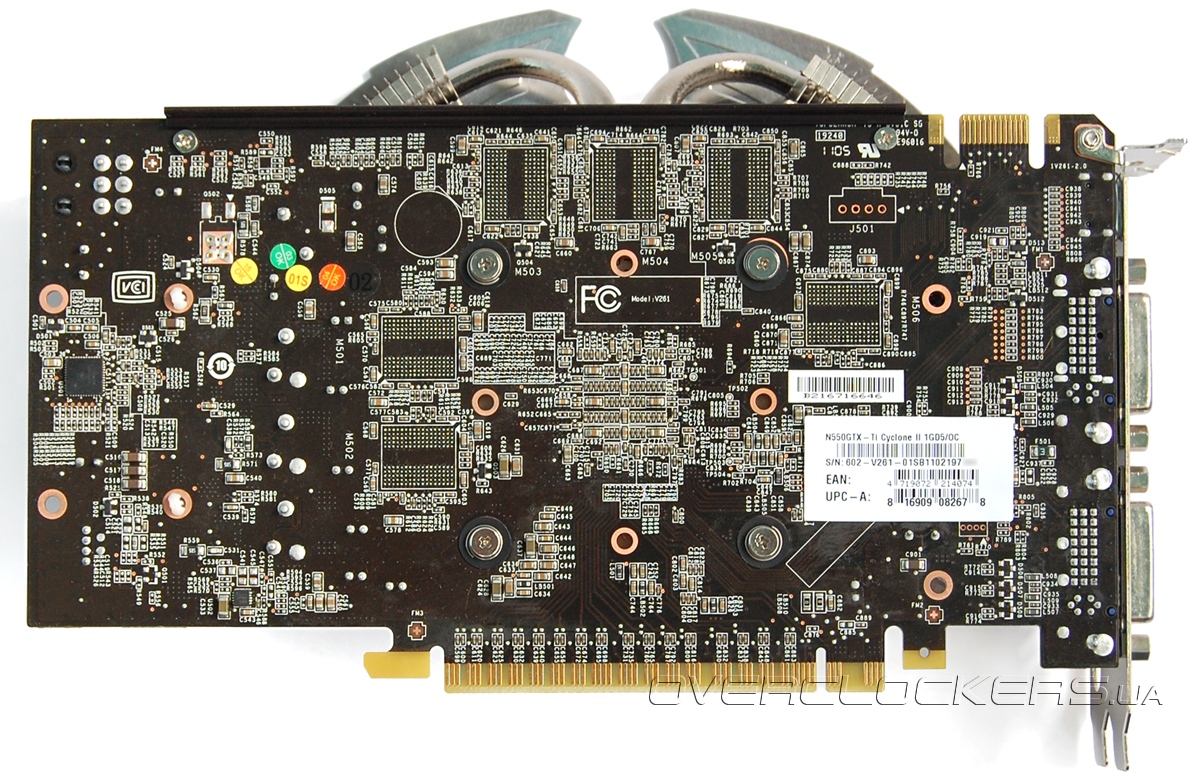

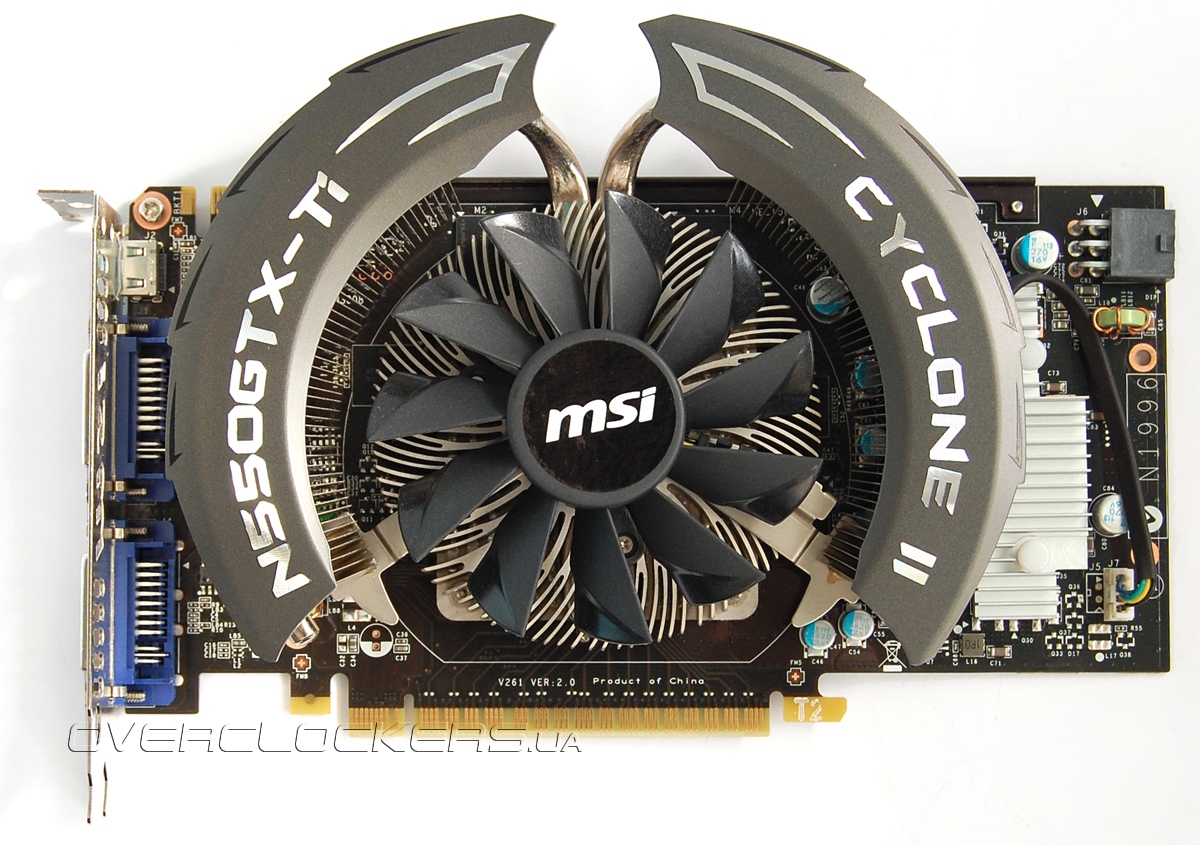

MSI N550GTX-Ti Cyclone II выглядит довольно оригинально и необычно.

MSI N550GTX-Ti Cyclone II 1GD5/OC

MSI N550GTX-Ti Cyclone II 1GD5/OC

Набор внешних интерфейсов стандартный: пара DVI и один mini-HDMI.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Система охлаждения напоминает по форме чашу.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Сбоку прикручена металлическая планка, играющая роль ребра жесткости.

MSI N550GTX-Ti Cyclone II 1GD5/OC

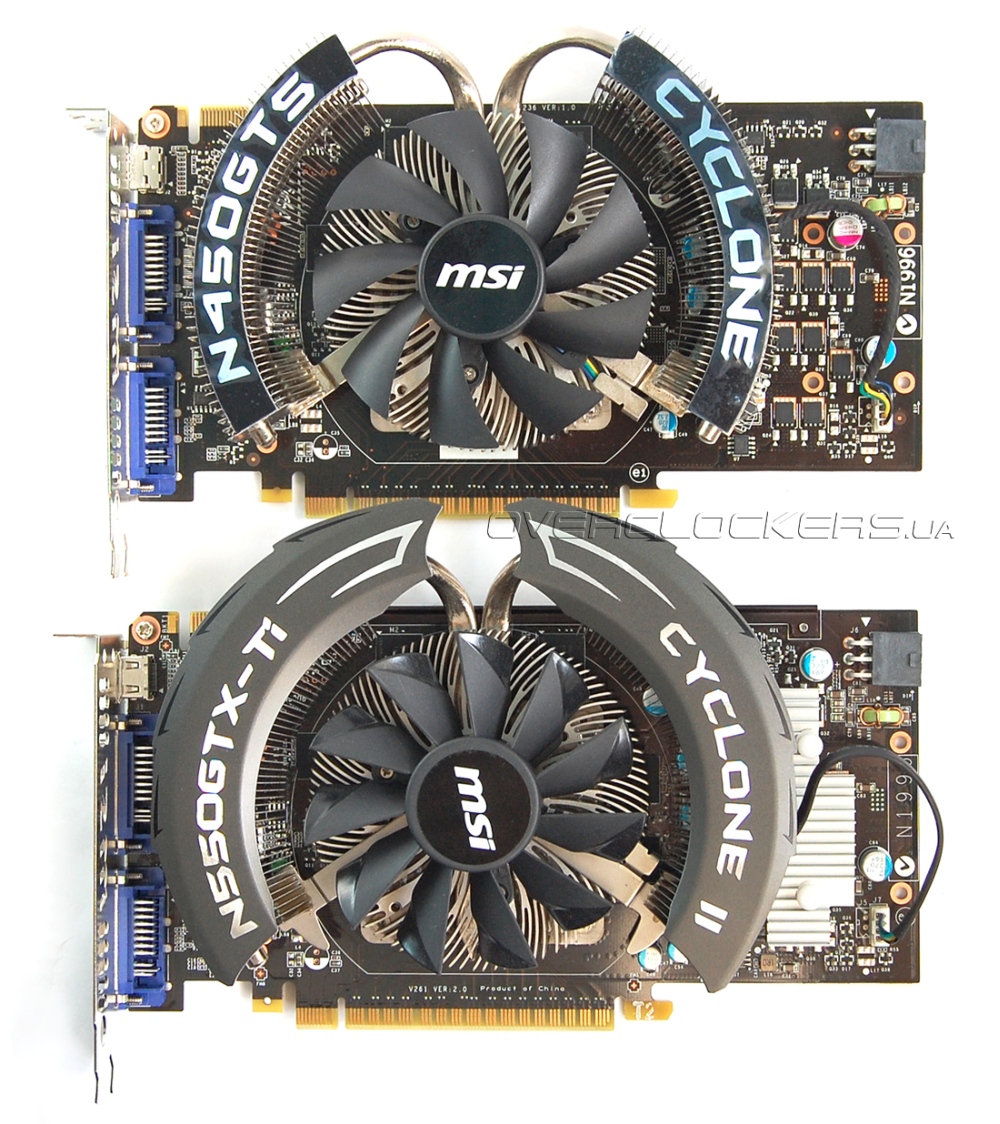

Прежде чем переходить к детальному осмотру кулера, сравним N550GTX-Ti Cyclone II с предшественником GeForce GTS 450 из серии Cyclone.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Большие «крылья» по бокам радиатора N550GTX-Ti создают впечатления увеличенного размера. На самом деле, радиаторы одинаковы, как и диаметр вентилятора. Отличие только в видоизмененной форме крыльчатки, что позволяет улучшить эффективность вентилятора при тех же оборотах.

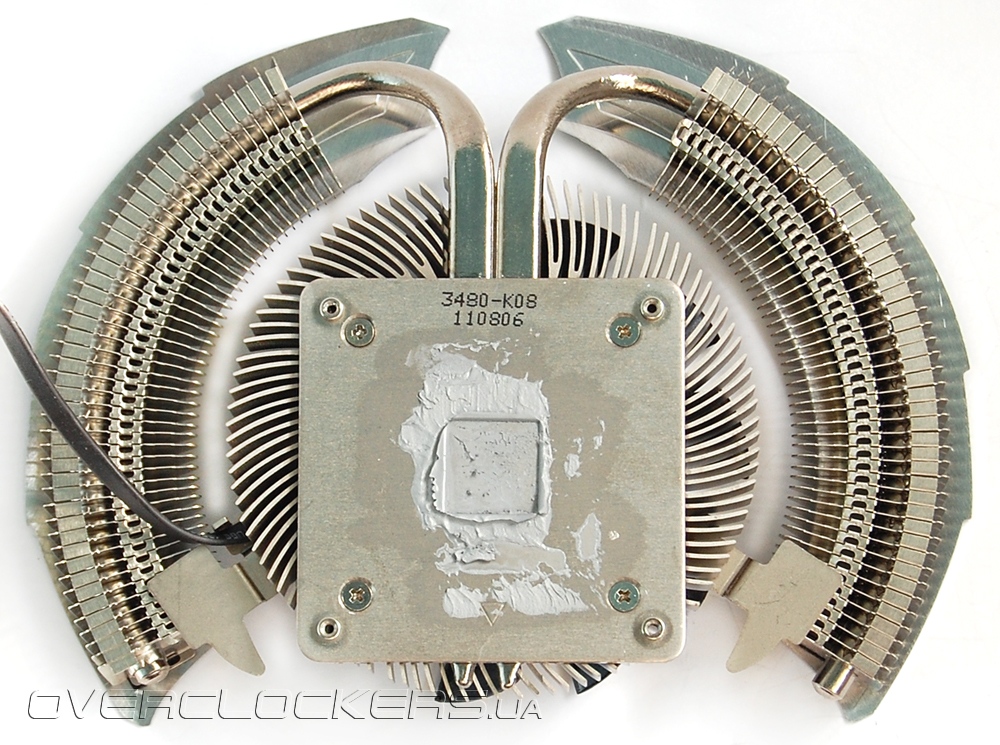

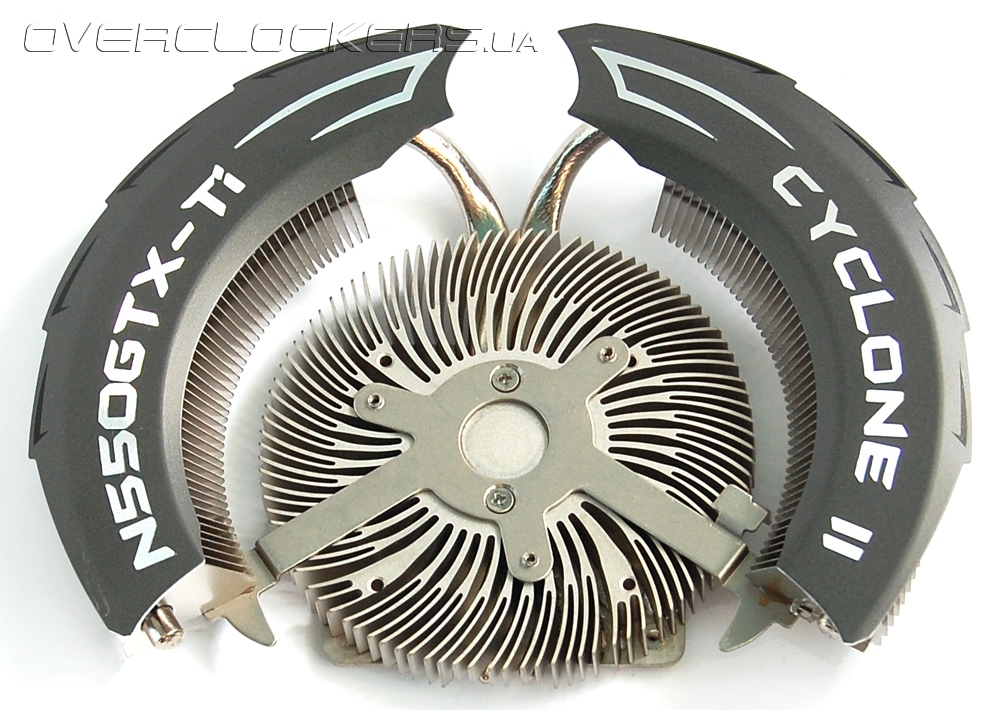

Система охлаждения состоит из трех секций. Боковые набраны из тонких алюминиевых пластин, которые нанизаны на тепловые трубки, выходящие из основания. А центральная часть напоминает BOX-кулер процессоров Intel — цельный алюминиевый радиатор с загнутыми лепестками, раздваивающимися на конце.

MSI N550GTX-Ti Cyclone II 1GD5/OC

MSI N550GTX-Ti Cyclone II 1GD5/OC

Вся эта конструкция обдувается 92-мм вентилятором Power Logic PLA0915B12H.

MSI N550GTX-Ti Cyclone II 1GD5/OC

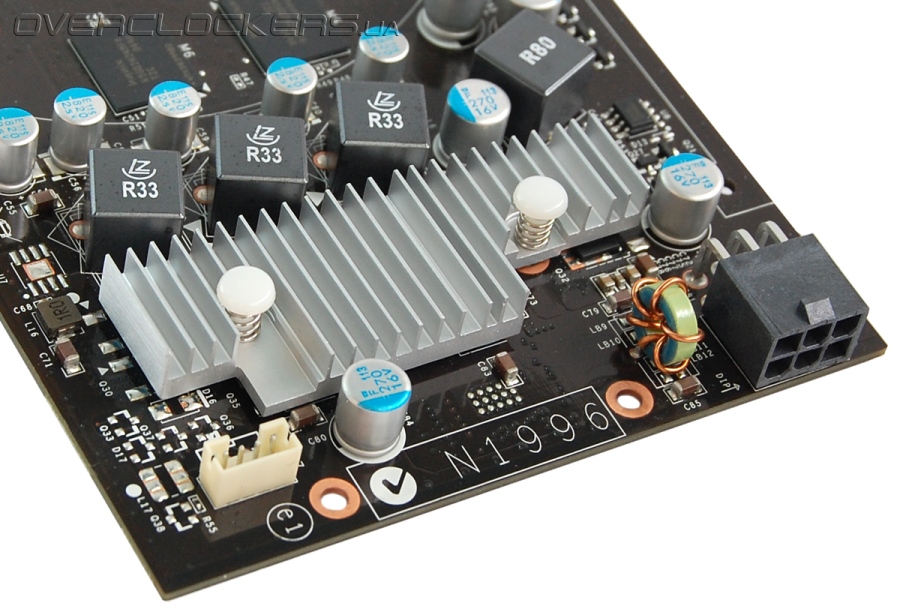

На транзисторы подсистемы питания установлен небольшой алюминиевый радиатор. GeForce GTS 450 обходился без такого конструктивного элемента.

MSI N550GTX-Ti Cyclone II 1GD5/OC

MSI N550GTX-Ti Cyclone II 1GD5/OC

Дизайн PCB повторяет референсный GeForce GTS 450.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Трехфазная система питания ядра реализована на стандартном контроллере NCP5395 от ON Semiconductor.

NCP5395

Общий объем видеопамяти в один гигабайт набран из четырех микросхем Hynix H5GQ1H24AFR T2C по 128 МБ и пары микросхем H5GQ2H24MFR T2C по 256 МБ.

MSI N550GTX-Ti Cyclone II 1GD5/OC MSI N550GTX-Ti Cyclone II 1GD5/OC

Графический чип GF116 не имеет теплораспределительной крышки:

MSI N550GTX-Ti Cyclone II 1GD5/OC

Вместо стандартных 900/1800/4104 МГц данный видеоадаптер работает на 950/1800/4300 МГц. В 2D-режиме тактовые частоты снижаются до 51/101/270 МГц.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Кулер оказался довольно эффективным. При 12-минутной нагрузке Crysis Warhead (демо Ambush на 1920х1200, Very High, DX10, AA8x) температура ядра не превысила 56 °С, а обдувающий вентилятор раскрутился до 62% (~2640 об/мин). Отметим, что при аналогичных условиях (23 °С в помещении) ядро N450GTS Cyclone 1GD5/OC разогрелось в этом же тесте до 54 °С, а обороты не превышали 52%. Приятно, что при весомой разнице в частотах разница в тепловом режиме и шуме минимальная.

MSI N550GTX-Ti Cyclone II 1GD5/OC

В Furmark ядро прогрелось до 64 °С, кулер работал на 72% от максимума.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Компания NVIDIA говорит о легком разгоне GeForce GTX 550 Ti до 1 ГГц и наш видеоадаптер справился с этим даже без софтвольтмода (поддержка которого появится лишь в будущих версиях MSI Afterburner). Нам удалось даже превысить данный рубеж — карта была полностью стабильна на 1030 МГц при максимальных оборотах обдувающего вентилятора.

MSI N550GTX-Ti Cyclone II 1GD5/OC

Память тоже порадовала разгоном и смогла функционировать на 4800 МГц, что для старых GeForce GTS 450 было недостижимой цифрой.
