MSI N450GTS Cyclone 1GD5/OC
Начнем мы с GeForce GTS 450.

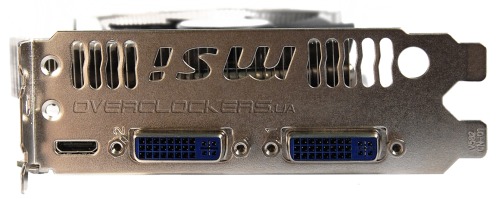

Данная модель поставляется в компактной коробке со следующим набором аксессуаров:
- переходник DVI/D-Sub;
- переходник mini-HDMI/HDMI;
- переходник питания с двух molex на PCI-E 6-pin;
- диск с драйверами;
- инструкции.

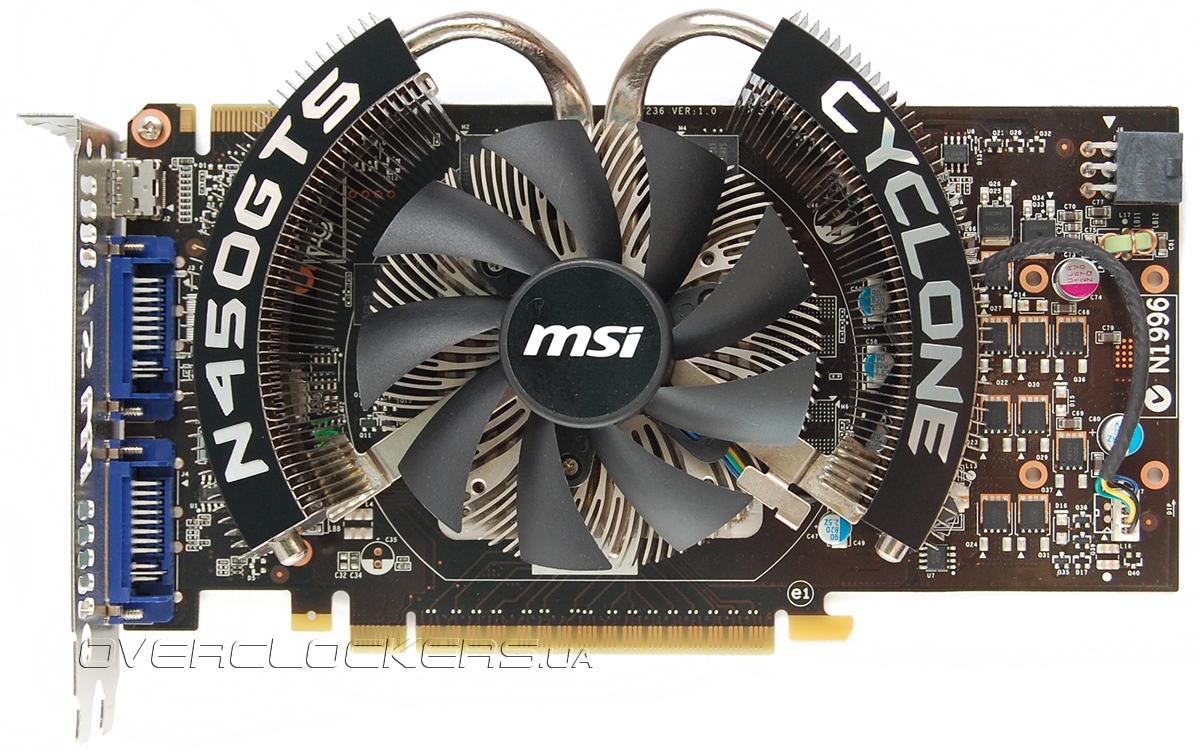

Особенностью видеокарты является система охлаждения Cyclone. Она и выделяет данный продукт на фоне остальных, поскольку печатная плата выполнена по референсному дизайну.

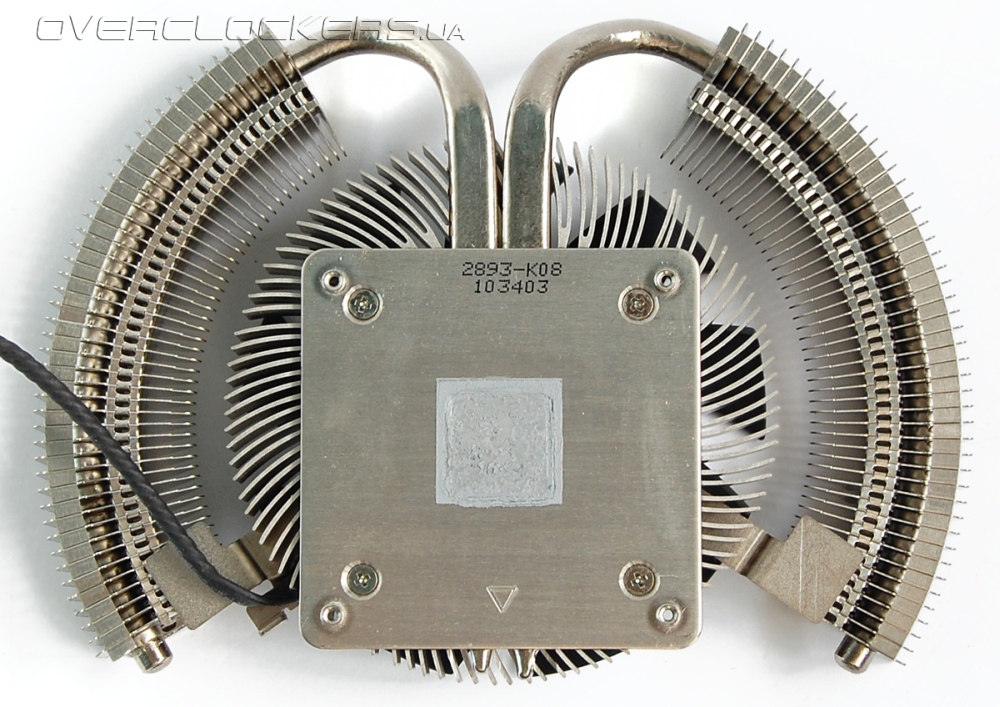

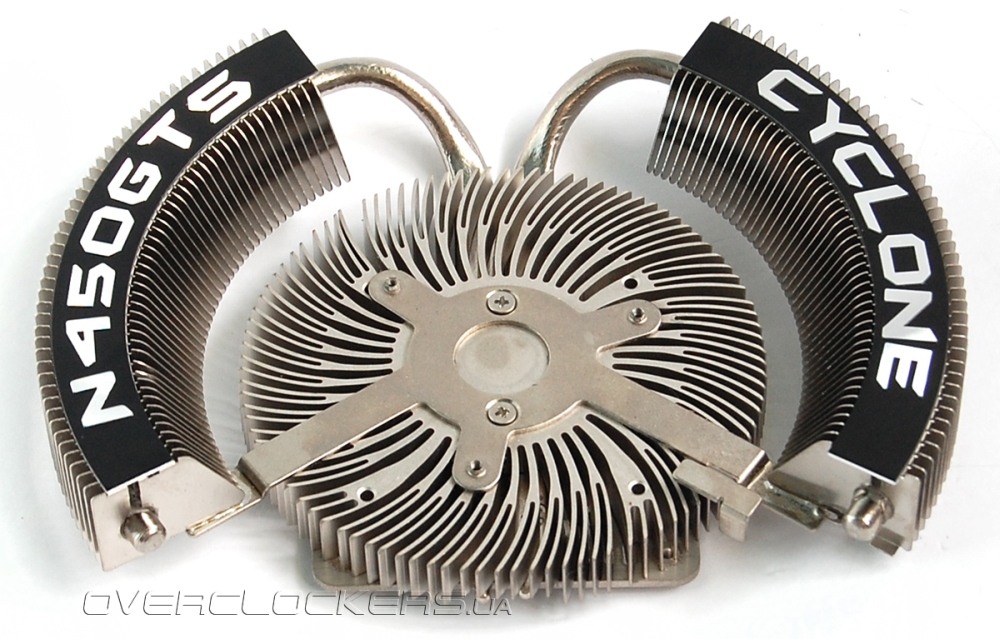

Кулер имеет форму чаши. На двух изогнутых тепловых трубках расположены боковые секции радиатора с тонкими алюминиевыми пластинами. Основание тоже имеет небольшой радиатор из загнутых раздваивающихся лепестков, как у BOX-кулеров процессоров Intel.

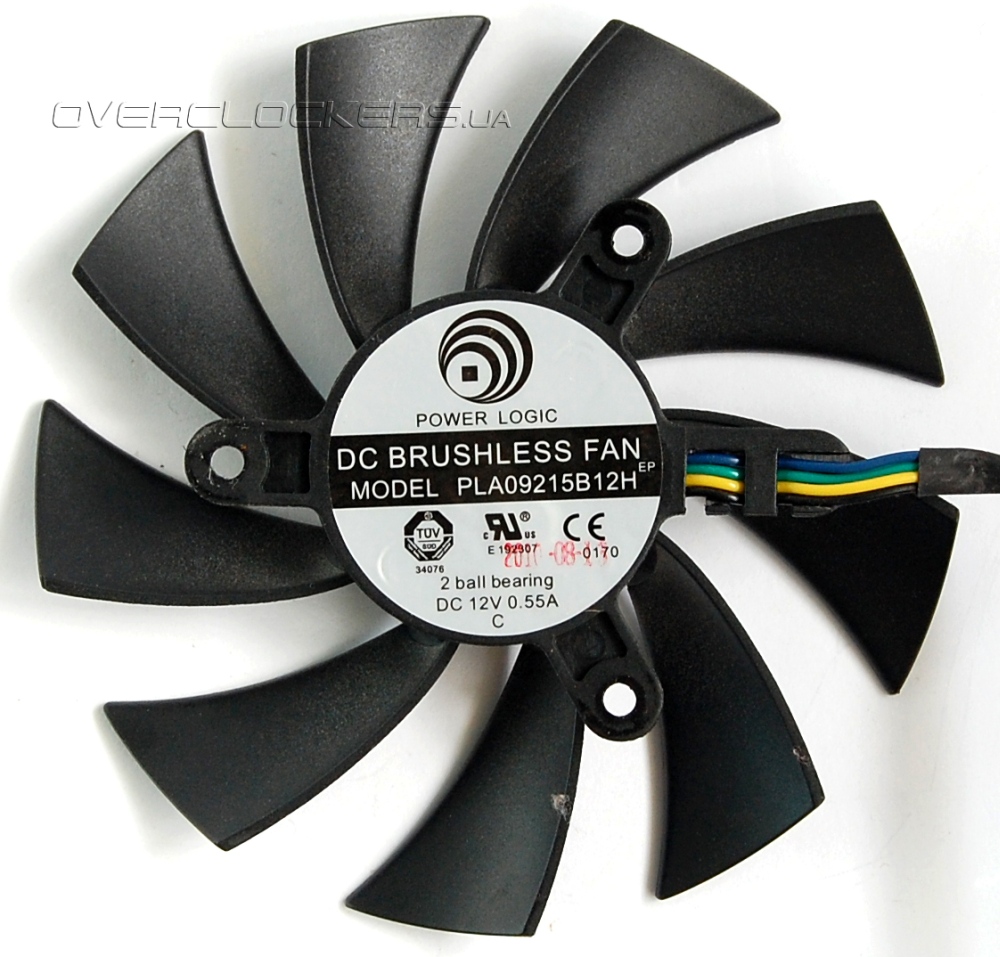

Вентилятор Power Logic PLA09215B12H распложен внутри этой «чаши». Создаваемый им воздушный вихрь не только обдувает нижний радиатор, но и боковые секции. Тут используется принцип настоящего циклона, когда закручиваемый воздух двигается к центру, что и обеспечивает обдув боковых конструкций.

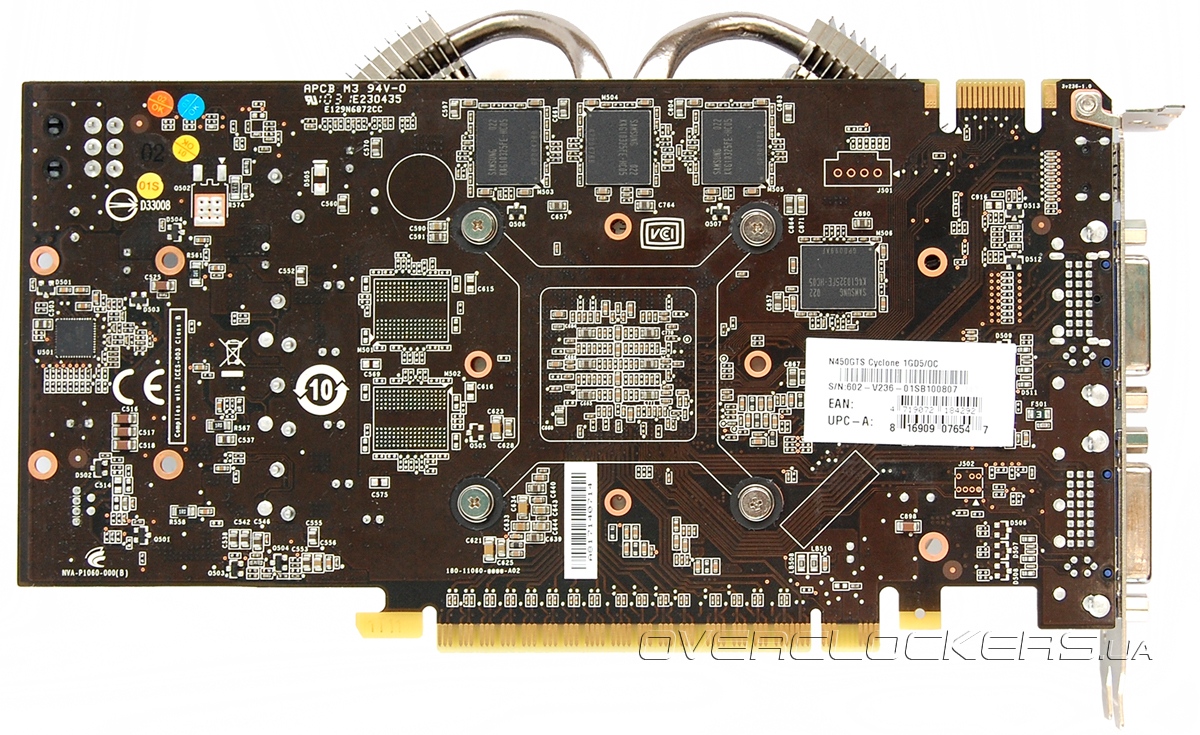

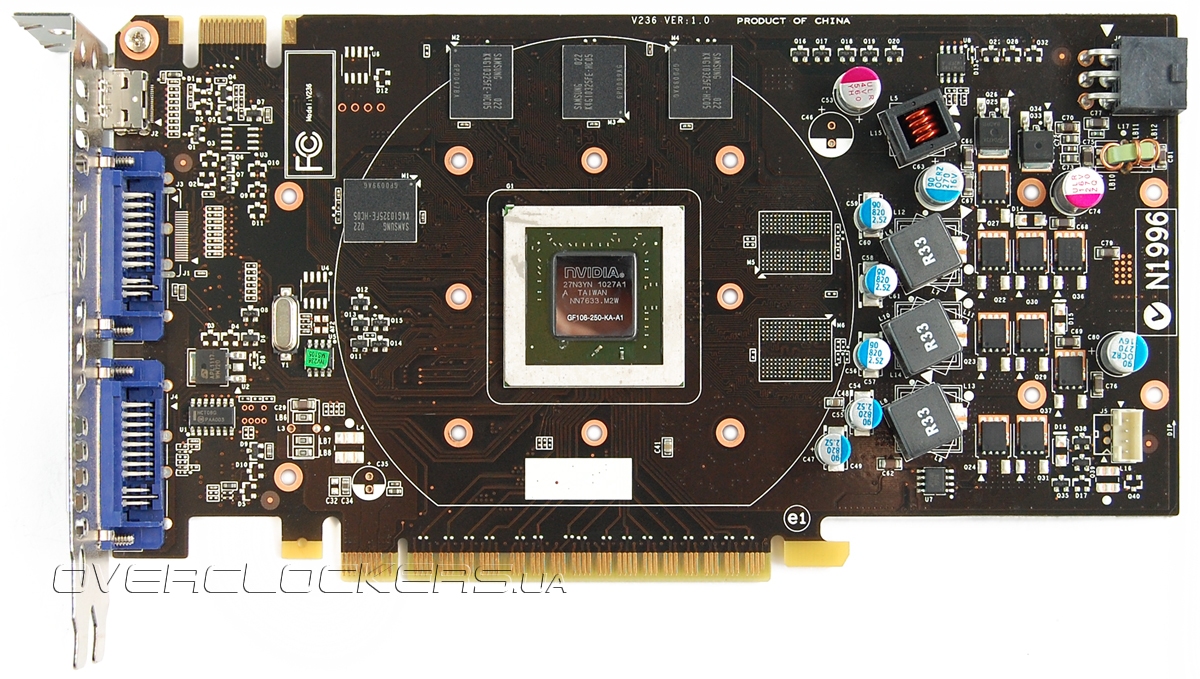

Как уже отмечалось выше, дизайн платы стандартный. Типичная трехфазная система питания GPU, выполнена на базе контроллера NCP5395 от ON Semiconductor.

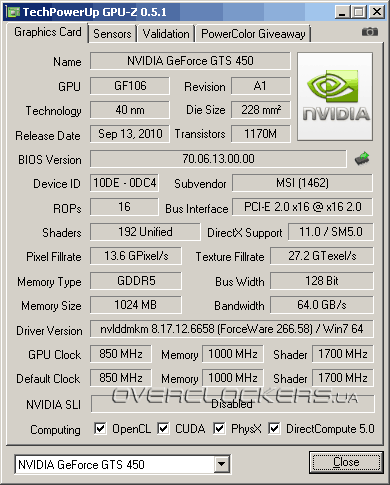

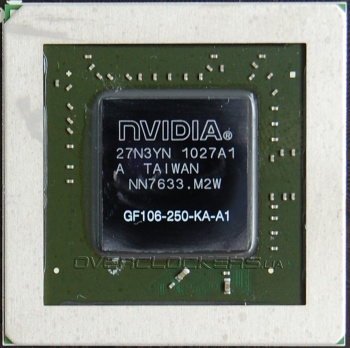

Графический чип GF106, на базе которого построен GeForce GTS 450, мало чем отличается от нового GF116, ставшего основой для GeForce GTX 550 Ti. Шина обмена данных с памятью у старого GPU имеет разрядность 128 бит, вместо 192 бит у нового, меньше блоков ROP и рабочая частота ниже на 117 МГц.

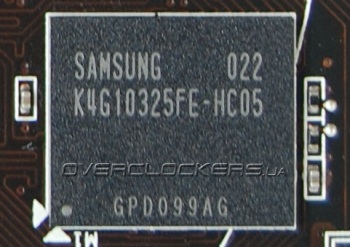

Карта оснащена одним гигабайтом видеопамяти. Распаяны микросхемы Samsung K4G10325FE-HC05.

Вместо рекомендованных частот 783/1566 МГц для ядра и 3608 МГц для памяти MSI N450GTS Cyclone 1GD5/OC работает на 850/1700/4000 МГц.

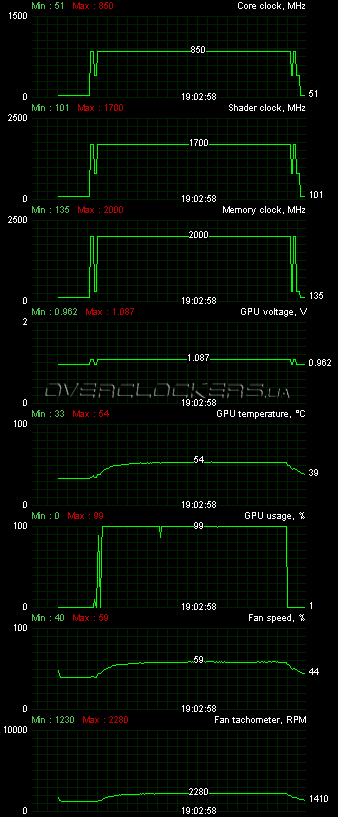

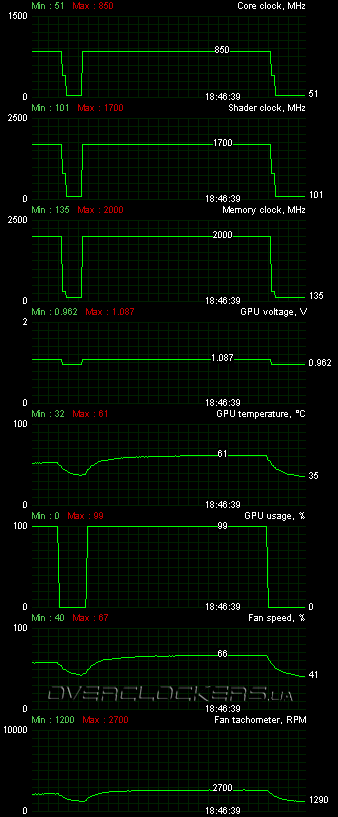

При 12-минутной нагрузке Crysis Warhead (демо Ambush на 1920х1200, Very High, DX10, AA8x) температура ядра не превысила 54 °С, а обдувающий вентилятор раскрутился до 59% (2280 об/мин).

В режиме стресс-тестирования кулер проявил не меньшую эффективность. В FurMark температура держалась в пределах 67 °С. Но шум в таком режиме был уже высокий — вентилятор раскручивался до 2700 об/мин.

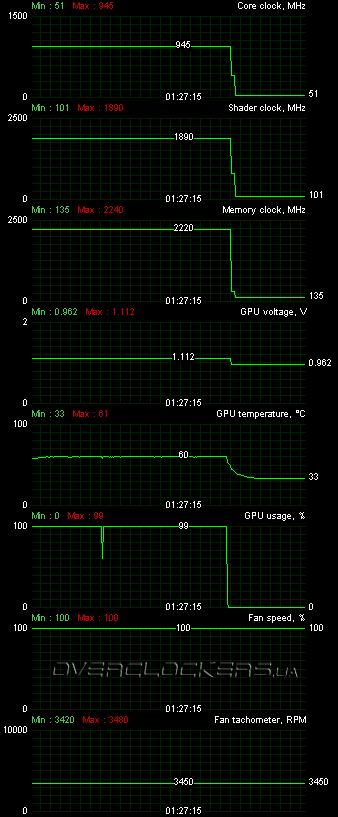

Разгоном данный видеоадаптер нас удивить не смог. Даже при максимальных оборотах вентилятора не удалось достигнуть заветной отметки в 1 ГГц. GPU был стабилен на частоте 945 МГц, не более.

Для такого разгона напряжение на ядре пришлось поднять с 1,087 до 1,112 В, что совсем немного. Большие значения приводили лишь к снижению стабильности. Память удалось разогнать до эффективной частоты в 4440 МГц.
