Сравнительное тестирование 7 моделей GeForce 9600 GT от ASUS, EVGA, Gigabyte, Leadtek, Palit, ZOTAC

В свое время компания NVIDIA укрепилась в бюджетном секторе благодаря выпуску удачных графических адаптеров GeForce 9600 GT. На страницах нашего сайта данные акселераторы уже не раз фигурировали в различных обзорах в сравнении с другими продуктами, в частности с Radeon HD 4670  и Radeon HD 3850. И пока еще новый Radeon HD 4770 не добрался до отечественных магазинов, эта карта от NVIDIA остается отличным выбором в своей ценовой категории.

На рынке наблюдается большое разнообразие различных видеокарт серии GeForce 9600 GT, и в данном материале мы сравним семь адаптеров этой серии от разных производителей и выявим наиболее удачные и интересные решения для потребителей. В нашем тестировании примут участие следующие модели:
  • ASUS EN9600GT/HTDI/512M/A;
  • EVGA e-GeForce 9600GT Dual-Slot Edition;
  • Gigabyte GV-NX96T512H;
  • Gigabyte GV-NX96T512HP;
  • Leadtek WinFast PX9600 GT 1024MB;
  • Palit GeForce 9600GT Sonic 512MB;
  • ZOTAC 9600GT 512MB (ZT-96TES3P-FSB).

ASUS EN9600GT/HTDI/512M/A

Начнем мы рассматривать наши видеокарты с модели в исполнении ASUS.

Видеокарта ASUS GeForce 9600GT

Карта поставляется в большой коробке, на лицевой стороне которой находится логотип, информирующий о том, что продукт оснащен фирменной системой охлаждения Glaсiator. Также на коробке отмечено наличие HDMI переходника.

Комплектация этой модели следующая:
  • переходник DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • аудиокабель для подключения звука по SPDIF;
  • диск с драйверами;
  • инструкции.

Видеокарта выполнена по нереференсному дизайну на текстолите синего цвета. Несмотря на использование 8 микросхем памяти по 64 МБ (как и у прочих карт объемом 512 МБ) распаяны они с двух сторон платы, а не с одной. Плата имеет один разъем дополнительного питания.

Видеокарта ASUS GeForce 9600GT

Видеокарта ASUS GeForce 9600GT

Система охлаждения Glaciator на самом деле конструктивно довольно проста. Алюминиевый радиатор формой слегка напоминает комплектные кулеры для процессоров Intel и еще больше похож на стандартные кулеры видеокарт Palit. Основное отличие системы охлаждения ASUS в вентиляторе большого диаметра и верхней крышке, которая частично накрывает кулер и направляет потоки воздуха на плату и память.

Видеокарта ASUS GeForce 9600GT

Вместо обычной термопасты, ASUS традиционно в сочетании с такой системой охлаждения использует термоинтерфейс, напоминающий термоклей, так что демонтаж кулера связан с определенными трудностями. Фото системы охлаждения отдельно мы не приводим, поскольку она уже не раз засветилась в наших прошлых статьях, в частности в недавнем обзоре GeForce 9600 GSO этого производителя.

Около силовых элементов подсистемы питания есть технические отверстия, позволяющие установить на них радиатор, но в данной модификации он не предусмотрен.

Используются микросхемы памяти производства Hynix с маркировкой H5RS5223CFR-NOC, которые имеют время доступа 1,0 нс.

Видеокарта ASUS GeForce 9600GT

Рабочие частоты этой модели не отличаются от референсных — основная частота графического ядра составляет 650 МГц, шейдерные блоки работают на 1600 МГц, а память на 1800 МГц. У системы охлаждения Glaciator вентилятор имеет фиксированное количество оборотов, но поскольку в работе он довольно тихий, то к недостатку это не отнесешь. Да и для графического чипа G94 потенциала такого кулера вполне достаточно и с теми небольшими оборотами, на которых он работает. В нагрузке стресс-тестом ATI Tool температура ядра удерживалась на уровне 55 °C (в открытом корпусе при температуре в помещении 22 °C).

Видеокарта ASUS GeForce 9600GT

Разгон этой видеокарты оказался довольно неплох. Ядро заработало на частоте 775 МГц, шейдеры на 1900 МГц, а память на 2129 МГц. Более высокие рабочие частоты приводили уже к нестабильной работе.

Видеокарта ASUS GeForce 9600GT

Относительно номинальных частот по частоте ядра прирост составил 19% и 18% по частоте памяти. В разгоне температура ядра поднялась всего на 7 °C.

EVGA e-GeForce 9600GT Dual-Slot Edition

Видеокарта производства компании EVGA поставляется в небольшой компактной коробке скромного оформления. Зато на упаковке изображен значок, гордо гласящий о том, что эта компания является наиболее востребованным производителем продукции NVIDIA в США. Этому вероятно способствует и 90 дневная step-up программа, которая в течение этого срока с момента покупки позволяет пользователю заменить карту на более мощную с соответствующей доплатой. Естественно, что подобная «льгота» доступна лишь покупателям США и Канады.

Видеокарта EVGA Geforce 9600GT

Комплектация следующая:
  • переходник DVI/D-Sub;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • диск с драйверами;

Данный видеоадаптер выделяется массивной двухслотовой системой охлаждения, построенной по принципу турбины.

Видеокарта EVGA Geforce 9600GT

Видеокарта EVGA Geforce 9600GT

Видеокарта EVGA Geforce 9600GT

Сам же кулер немного скромнее, чем это кажется на первый взгляд, радиатор меньше в размерах, чем пластиковый кожух над ним, но все равно довольно массивный и благодаря многочисленным ребрам, обладает большой площадью рассеивания. Радиатор выполнен из простого алюминия и качество обработки основания не отличается особой тщательностью. Охлаждает вся эта конструкция и микросхемы памяти, контакт с которыми осуществляется через специальные термопрокладки.

Видеокарта EVGA Geforce 9600GT

Без системы охлаждения карта имеет следующий вид:

Видеокарта EVGA Geforce 9600GT

Данная модель тоже отличается от референса, хотя подсистема питания GPU все так же реализована по двухфазной схеме.

На карте распаян стандартный графический чип G94-300-A1.

Видеокарта EVGA Geforce 9600GT

Чипы памяти производства Samsung с маркировкой K4J52324QE-BJ1A со временем доступа 1, 0 нс.

Видеокарта EVGA Geforce 9600GT

EVGA e-GeForce 9600GT работает на рекомендованных частотах 650/1600/1800 МГц, для растрового, шейдерного доменов и памяти GDDR3 соответственно. В тесте «волосатым кубом» ATI Tool графический чип прогрелся до 66 °C, при этом обороты вентилятора поднимались до 46% от максимума, и шум кулера уже был отчетливо слышен. В простое же работа родной «турбины» вполне тихая.

Видеокарта EVGA Geforce 9600GT

Разгон ядра у этой модели почти такой же как и у карты ASUS, только растровый домен не смог стабильно работать на 775 МГц, поэтому мы ограничились цифрой в 767 МГц, шейдерные блоки разогнались до 1900 МГц. Памяти Samsung покорились чуть более высокие частоты чем Hynix, и она разогналась до 2214 МГц.

Видеокарта EVGA Geforce 9600GT

Но эту частоту можно назвать стабильной лишь с оговоркой, поскольку после хорошего прогрева игровыми тестами на этой частоте начинали проявляться немногочисленные артефакты в тесте ATI Tool. Похоже, память просто перегревалась, и подняв обороты кулера до максимума, полностью компенсировать это не удавалось (хотя время работы до появления артефактов увеличивалось). Но данные артефакты никоим образом не проявлялись в реальных приложениях и не сказывались на стабильности работы. Так что для тестов мы остановились все же на частотной конфигурации в 767/1900/2214 МГц.

Gigabyte GV-NX96T512H

Видеокарты производства Gigabyte в нашем обзоре представлены двумя моделями. Начнем мы с более простой и дешевой версии.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Лицевая панель коробки испещрена различными логотипами и наклейками, отмечена поддержка технологии производства Ultra Durable 2, Gamer HUD, кулера Zalman с переходником HDMI.

В комплект поставки входят:
  • два переходника DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • аудиокабель для подключения звука по SPDIF;
  • диск с драйверами;
  • инструкции.

Рассматриваемая модель имеет свой уникальный дизайн PCB уже третьей ревизии (согласно маркировке на плате), а в качестве системы охлаждения используется Zalman VF700-AlCu. Двухфазная подсистема питания ядра расположена не около разъема дополнительного питания, как это обычно реализовано на видеокартах, а перенесена ближе к интерфейсным разъемам. Плата относится к серии Ultra Durable 2, которая, по словам производителя, характеризуется сложной топологией печатной платы с использованием транзисторов с пониженным сопротивлением открытого канала, дросселей с броневым сердечником и твердотельных конденсаторов с пониженным эквивалентным последовательным сопротивлением. Впрочем, в применении подобных компонентов карты Gigabyte не уникальны, в частности, во всех рассматриваемых нами моделях GeForce 9600 GT используются лишь твердотельные конденсаторы.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Кулер крепится двумя болтами, причем с графическим чипом он контактирует через термоклейкий интерфейс и держится на нем очень крепко. Учитывая отсутствие вокруг ядра защитной рамки снимать кулер (если вам это понадобится) надо предельно осторожно. Мы систему охлаждения не трогали, поскольку этот кулер ничем не отличается от Zalman VF700-Cu, который уже не раз рассматривался в других статьях.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

На карте распаяны микросхемы памяти Samsung K4J52324QH-HJ1A со временем выборки 1,0 нс, обладающие согласно статистике лучшим разгонным потенциалом, чем аналогичные 1-нс чипы серии BJ1A.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Рабочие частоты данной видеокарты стандартны — 650/1600/1800 МГц. В простое частоты ядра снижаются до 450/1200 МГц, а памяти — до 1512 МГц. К сожалению, вентилятор на кулере Zalman подключен обычным двухштырьковым разъемом и его обороты не регулируются и никак не контролируются, а шумит он на своих заявленных 2650 об/мин прилично. А вот температура при таких высоких оборотах в стресс-тесте ATI Tool не поднималась выше 52 °C.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Что касается разгона, то изначально у карт Gigabyte в этом отношении неплохой потенциал благодаря возможности программной регулировки напряжения на GPU. С помощью специальной утилиты Gamer HUD пользователь может регулировать напряжение на ядре и рабочие частоты карты, следить за температурным режимом и загрузкой видеокарты.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Со стандартных 1,15 В утилита позволяет поднять напряжение до 1,4 В с шагом 0,5 В. Но сильно усердствовать в вольтмоде с родной системой охлаждения не стоит. Мы остановились на 1,25 В и разгоне ядра до 760 МГц (шейдерные блоки 2050 МГц), память заработала на 2268 МГц.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512H

Большее напряжение не приносило пользы, поскольку дальнейшее повышение частот приводило к появлению артефактов после прогрева. Похоже, что Zalman VF700-AlCu уже не справляется с охлаждением (хотя температура ядра поднялась не сильно). Но и в таком режиме разгон видеокарты оказался отличным, ведь шейдерные блоки разогнались почти на 30% относительно номинальной частоты, да и напряжение 1,25 В лишь на 9% отличается от стандартного, что должно не сильно сказаться на долговечности карты при постоянном использовании в таком режиме. Кстати, на номинальном напряжении 1,15 В шейдерные блоки работали на 1950 МГц, что тоже вполне неплохо, вот только растровый домен при таком напряжении работал лишь на 700 МГц.

Gigabyte GV-NX96T512HP

Вторая модель производства компании Gigabyte выделяется на фоне всех остальных карт пассивным охлаждением.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Поставляется этот видеоадаптер в стандартной коробке и комплектация у него такая же, как и у предшественника:
  • два переходника DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • аудиокабель для подключения звука по SPDIF;
  • диск с драйверами;
  • инструкции.

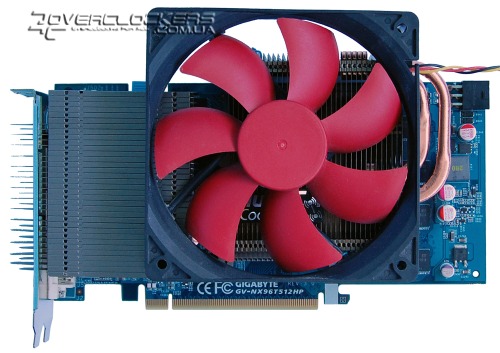

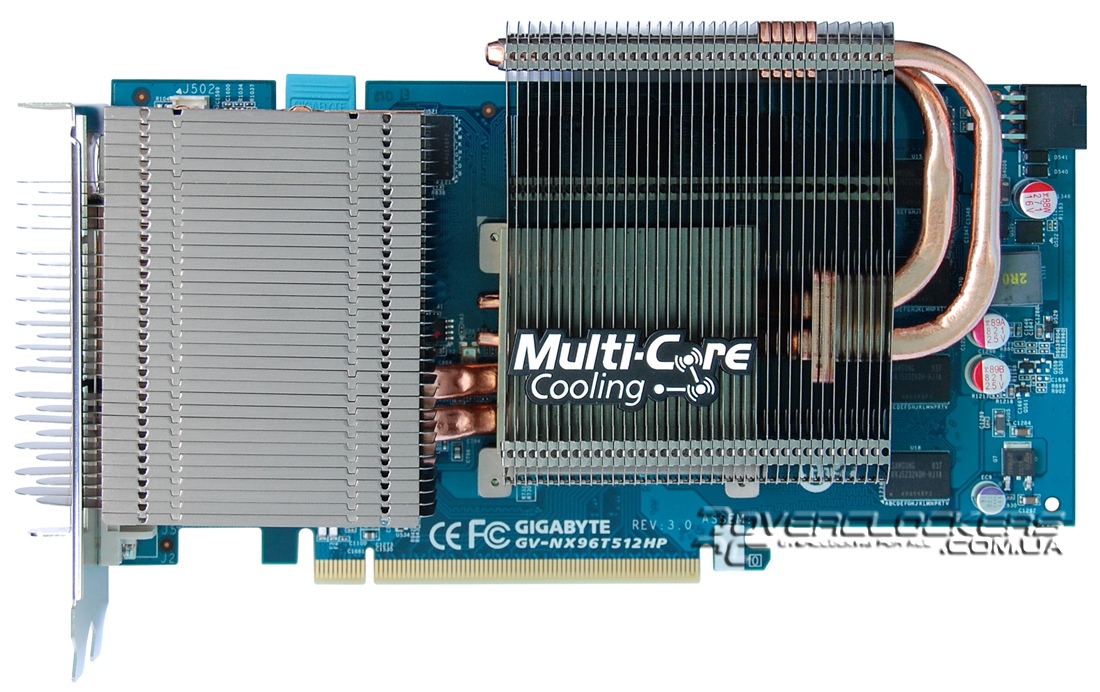

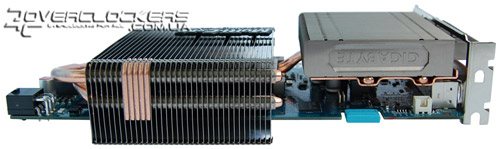

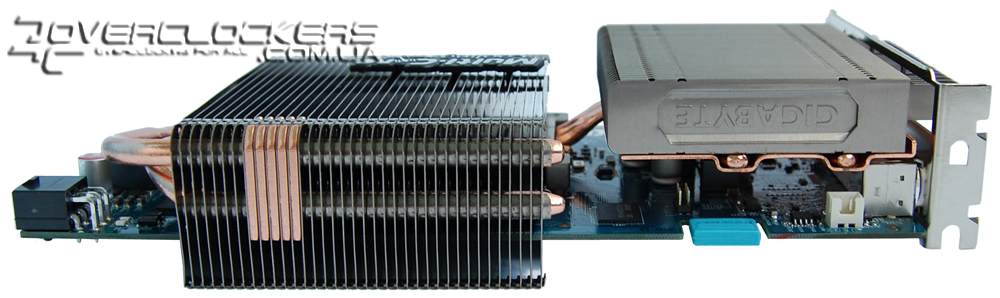

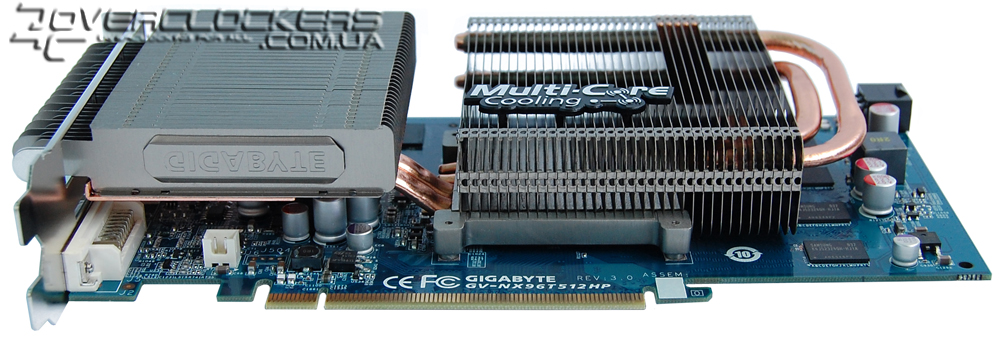

Карта охлаждается массивным радиатором, состоящим из двух секций и четырех медных тепловых трубок. Такая массивная система охлаждения занимает два слота.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

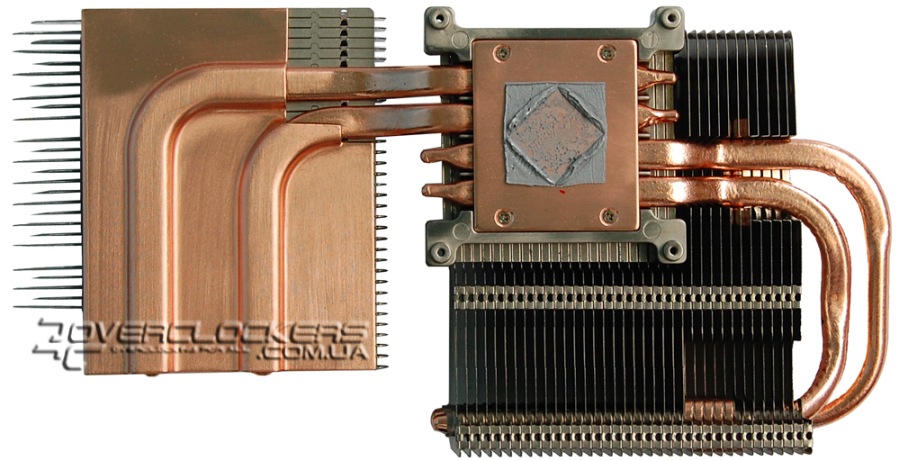

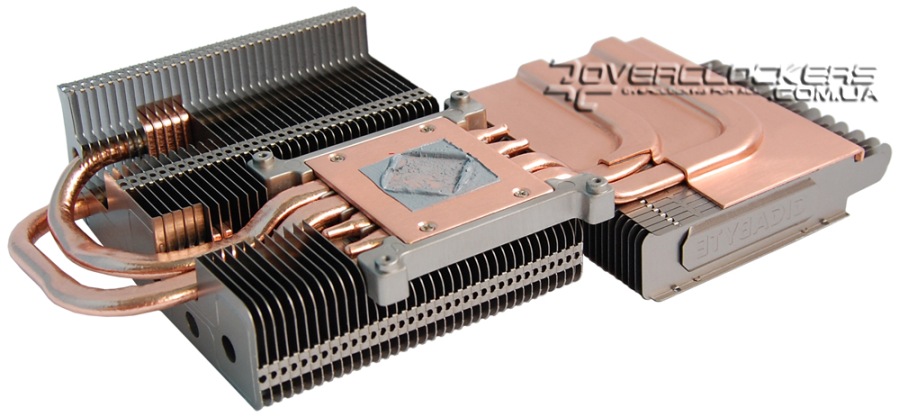

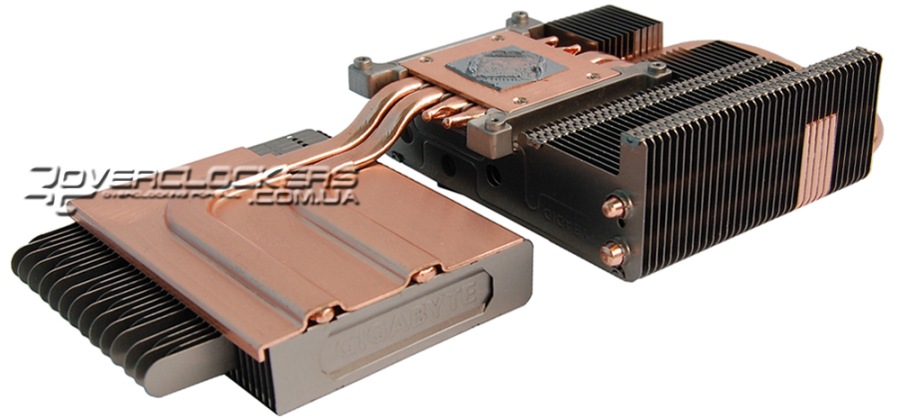

Кулер сконструирован так, чтобы максимально эффективно использовать естественную конвекцию воздуха в компьютерном корпусе. Из медного основания выходят четыре тепловые трубки, две из них несут на себе левую секцию радиатора, пластины которой выходят из корпуса. Центральная секция набрана из множества тонких ребер, нанизанных на изогнутые две другие тепловые трубки. Радиатор рассчитан на наличие сильного потока воздуха по направлению к процессорному кулеру и вентилятору блока питания. В таком случае воздух будет засасываться через левую секцию, продувая ребра, образующие небольшую «коробку», а центральная изогнутая часть радиатора по идее должна обдуваться потоком, засасываемым через боковые отверстия в корпусе. Естественно, что весь потенциал такой системы охлаждения может не раскрыться в корпусах нестандартной конструкции. Да и при использовании тихоходных вентиляторов (не говоря уже о СВО) в компьютере, сомнительно, что они будут создаваться соответствующие по мощности воздушные потоки, чтобы они смогли обдуть радиатор на видеокарте Gigabyte.

Название Multi-Core данной системе присвоено благодаря использованию специальных медных узлов между пластинами радиатора. Кроме медного основания мы видим две медные вставки на тепловых трубках центральной секции, а нижняя часть левой секции полностью закрыта большой медной пластиной. Согласно данным с официального сайта эти «узлы» помогают более равномерно распределить нагрузку на радиатор и увеличивают теплоотдачу вместе с площадью рассеивания.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

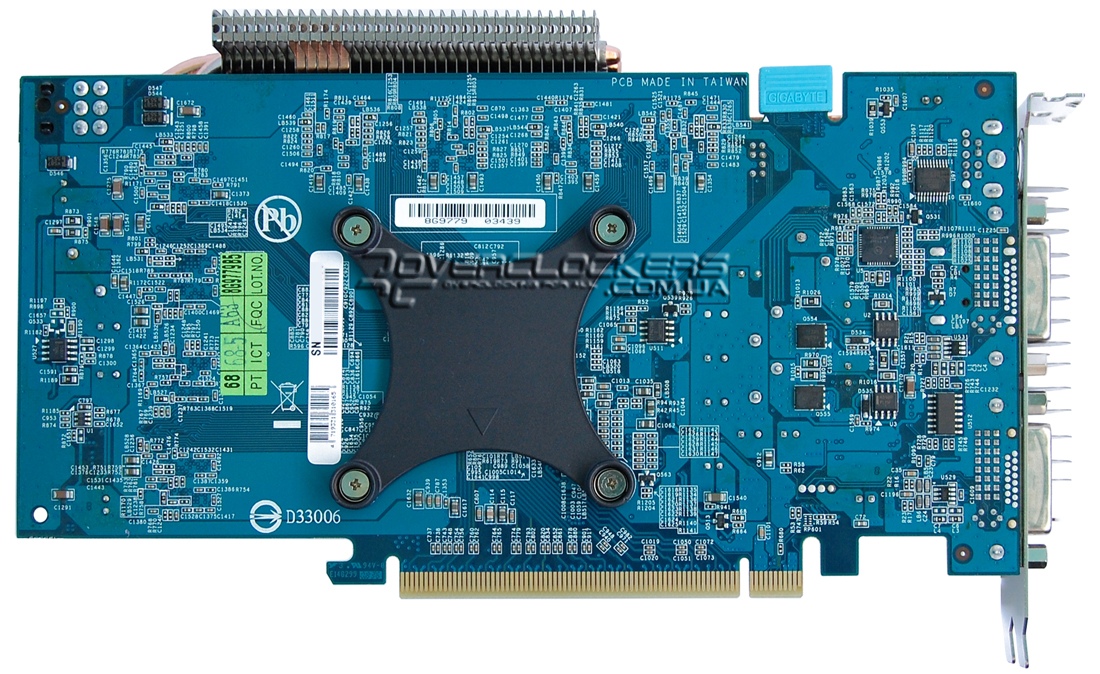

Такая массивная система охлаждения с обратной стороны платы фиксируется четырьмя болтами с пластиковой усилительной пластиной.

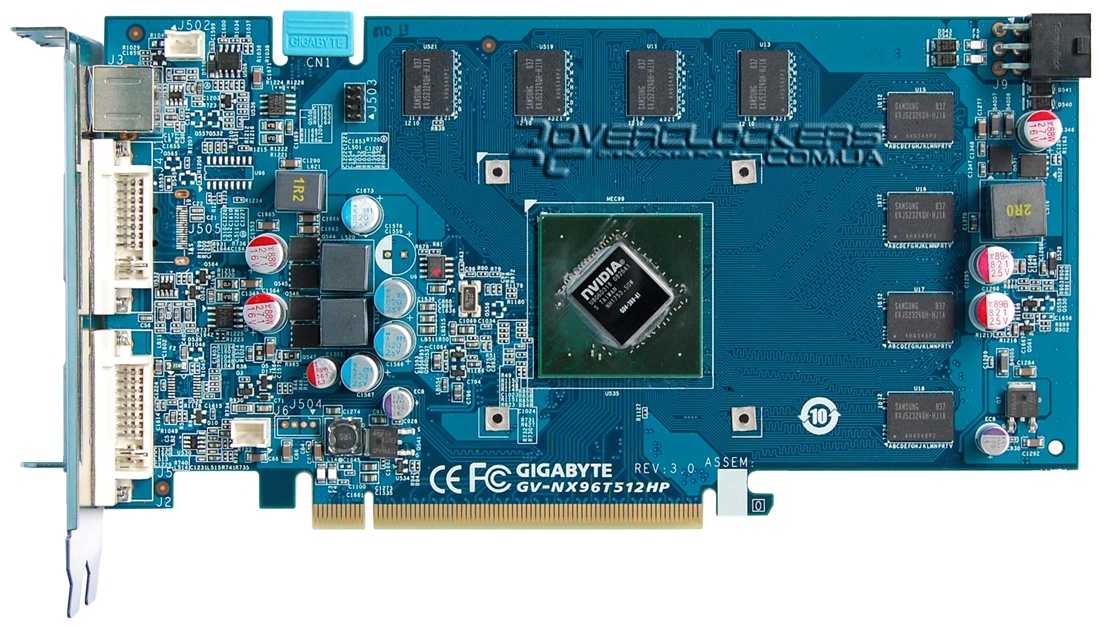

Дизайн самой платы у Gigabyte GV-NX96T512HP ничем не отличается от карты GV-NX96T512H:

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

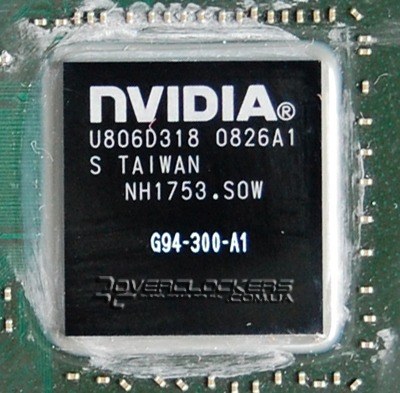

Графический чип не окружен защитной рамкой, но поскольку радиатор имеет четыре точки крепления, то риска сколоть его при его демонтаже системы охлаждения нет.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

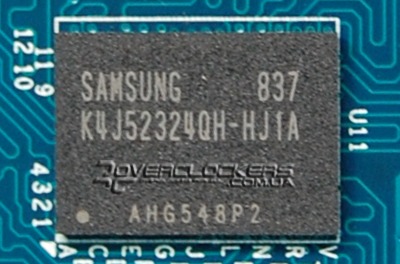

Распаяно восемь микросхем Samsung K4J52324QH-HJ1A общим объемом 512 МБ.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

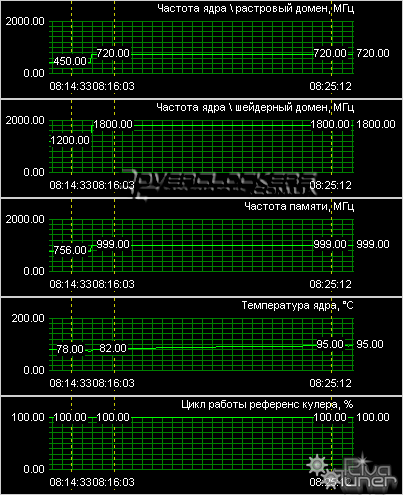

Рабочие частоты данной видеокарты значительно выше рекомендованных. Ядро работает на частоте 720 МГц, при этом шейдерные домены на 1800 МГц, а память на 2 ГГц. При отсутствии нагрузки частоты снижаются до 450/1200/1512 МГц.

Что же касается эффективности системы охлаждения, то в открытом корпусе после 10-минутного стресс-теста ATI Tool ядро разогрелось аж до 95 °C! Такую температуру нормальной не назвать. Похоже, как мы и предполагали, эффективной подобная пассивная система охлаждения окажется лишь в определенных условиях, под которые она изначально и конструировалась.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

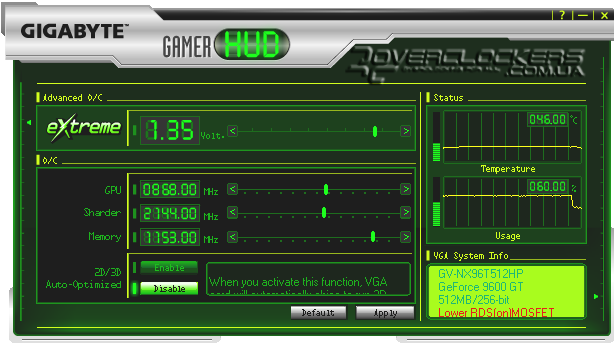

В этой модели тоже есть возможность регулировать напряжение на GPU, но при работе в пассивном режиме о разгоне можно забыть, более целесообразно понизить рабочее напряжение ниже стандартных 1,15 В, чтобы снизить температуру в нагрузке. Но высокоэффективная конструкция радиатора позволяет надеяться на низкие температуры и хороший разгон, если добавить вентилятор для активного охлаждения. Мы установили на карту тихоходный 120-мм вентилятор SVEN SV-12025L12B, работающий на 1200 об/мин. Вентилятор был установлен так, чтобы полностью обдувать центральную секцию радиатора и частично правую секцию. В итоге мы получили все еще тихую и уже невероятно эффективную систему охлаждения, ведь ядро не прогревалось выше 40 °C.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Разгон этой видеокарты оказался еще лучше, чем у предыдущего экземпляра. Манипулируя с напряжением, мы достигли стабильных 867 МГц по ядру, шейдерный домен удалось разогнать до 2150 МГц, а память до 2304 МГц. Забегая вперед, отметим, что по разгону это лучший результат среди всех рассматриваемых в данном обзоре видеокарт.

Напряжение на ядре пришлось поднять до 1,35 В. Дальнейшее повышение напряжение не имело смысла, при 1,4 В шейдерные блоки на 2200 МГц все равно работали нестабильно, лишь немного улучшался разгон растрового домена. Тех же, кто не захочет так высоко задирать напряжение на ядре, мы обрадуем тем, что в данной модели даже на родных 1,15 В шейдерный домен стабильно работал на 2 ГГц, что тоже отличный результат.

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

Видеокарта Gigabyte GeForce 9600GT GV-NX96T512HP

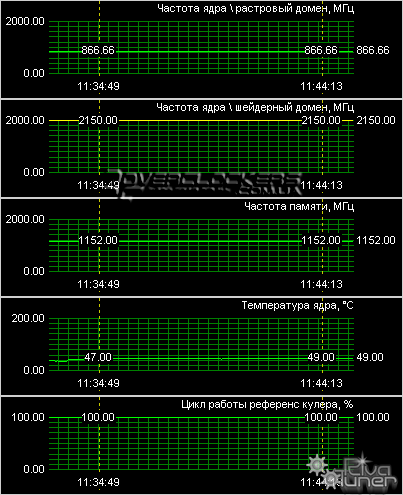

Даже при таком большом разгоне и повышенном на 17% питающем напряжении температура ядра не превысила и 50 °C с использованием 120 мм вентилятора.

Leadtek WinFast PX9600 GT 1024MB

На очереди видеокарта компании Leadtek. Отличие этой модели от остальных в увеличенном до 1 ГБ объеме видеопамяти. Также можно отметить наличие в комплекте приятного бонуса в виде отличнейшей игры Overlord.

Видеокарта Leadtek GeForce 9600GT

Комплектуется WinFast PX9600 GT следующими аксессуарами:
  • переходник DVI/D-Sub;
  • переходник DVI/HDMI;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • аудиокабель для подключения звука по SPDIF;
  • диск с драйверами;
  • полная версия игры Overlord;
  • инструкции.

Графический адаптер Leadtek WinFast PX9600 GT, как и все участники нашего тестирования, отличается от референсного дизайна GeForce 9600 GT платой и оригинальной однослотовой системой охлаждения.

Видеокарта Leadtek GeForce 9600GT

Видеокарта Leadtek GeForce 9600GT

Видеокарта Leadtek GeForce 9600GT

В конструкции кулера используется литое алюминиевое основание с приклеенными тонкими алюминиевыми ребрами и тепловая трубка, которая по желобку проходит в районе расположения графического процессора. Данная трубка передает тепло задней части ребер и основанию возле вентилятора, который прогоняет воздух в сторону силовой подсистемы карты. Контакт с чипами памяти происходит через тонкие термопрокладки, а с ядром посредством обычной термопасты.

Видеокарта Leadtek GeForce 9600GT

Видеокарта Leadtek GeForce 9600GT

На сайте производителя указана схема работы системы охлаждения, которая показывает, зачем необходимо было вести тепловую трубку к передней части алюминиевого основания.

Видеокарта Leadtek GeForce 9600GT

Возможно, подобная конструкция позволяет повысить эффективность СО, учитывая еще и размеры вентилятора, но он оказался самым шумным среди всех тестируемых нами видеокарт на базе GeForce 9600 GT. Благо его оборотами можно управлять, несмотря на двухконтактное подключение.

Без кулера плата имеет следующий вид:

Видеокарта Leadtek GeForce 9600GT

Подсистема питания в отличие от референса выполнена по улучшенной трехфазной схеме.

Графический чип G94-300-A1:

Видеокарта Leadtek GeForce 9600GT

Распаяно восемь чипов памяти Qimonda по 128 МБ со временем доступа 1,1 нс, т.е. рассчитанных на 1800 МГц.

Видеокарта Leadtek GeForce 9600GT

У других рассматриваемых акселераторов используются более быстрые чипы, так что изначально на хороший разгонный потенциал памяти у данной карты рассчитывать не приходится, но для адаптеров на базе GeForce 9600GT производительность упирается не в пропускную способность памяти, а в мощность графического чипа. Поэтому разгон памяти на самом деле в реальных приложениях сказывается минимально.

Рабочие частоты ядра немного выше рекомендованных — растровый домен работает на 675 МГц, шейдерный на 1650 МГц. Память работает на положенных ей 1800 МГц. В нагрузке «волосатым кубом» ATI Tool ядро прогрелось до 59 °C при том, что вентилятор раскрутился чуть ли не до 70% от своего максимума и уровень шума был уже довольно таки высоким.

Видеокарта Leadtek GeForce 9600GT

Температура в 60 °C на самом деле для такого ядра небольшая, так что для снижения шума можно зафиксировать обороты на меньшем значении через Riva Tuner. Мы же наоборот подняли обороты для разгона, но это не сильно помогло данной карте.

Видеокарта Leadtek GeForce 9600GT

Ядро разогналось лишь до 733/1800 МГц, а память до 2030 МГц, что для 1,1 нс чипов высокой емкости вполне неплохо. Но в нормальном охлаждении память все же нуждается, поскольку хоть частота 2030 МГц и была стабильной, по мере прогревания в тесте ATI Tool начинали проявляться небольшие артефакты, постепенно увеличиваясь. В игровых приложениях артефактов еще не было, но для ежедневного использования частоту пришлось бы все же снижать.

Palit GeForce 9600GT Sonic 512MB

Этой видеокарте мы в свое время посвятили отдельную статью, так что долго на ее описании останавливаться не будем.

Видеокарта Palit GeForce 9600GT

Комплектация:
  • переходник DVI/D-Sub;
  • переходник HDTV;
  • переходник питания molex-PCI-E;
  • аудиокабель для подключения звука по SPDIF;
  • оптический аудиокабель;
  • диск с драйверами;
  • инструкции.

На фоне остальных видеокарт эта модель выделяется разнообразием внешних интерфейсов на задней панели: два DVI, HDMI, Display Port и оптический разъем для подключения звука.

Видеокарта Palit GeForce 9600GT

Видеокарта почти не изменилась со времен первого нашего знакомства с данной моделью, разве что тестируемый экземпляр выполнен на красном текстолите с оранжевыми радиаторами. Только в подсистеме питания памяти заметны изменения в сравнении с первыми ревизиями. Питание GPU все так же реализовано по трехфазной схеме.

Видеокарта Palit GeForce 9600GT

Видеокарта Palit GeForce 9600GT

На карте используется традиционный для продуктов Palit двухслотовый кулер, который попутно обдувает и память, охлаждаемую отдельной пластиной-радиатором.

Видеокарта Palit GeForce 9600GT

Используются чипы памяти Samsung со временем доступа 1,0 нс.

Видеокарта Palit GeForce 9600GT

Карта работает на частоте ядра в 750 МГц (потоковые процессоры на 1750 МГц), память на 1998 МГц. В 2D рабочие частоты снижаются до 650/1600 МГц и 1204 МГц, для ядра и памяти соответственно.

Видеокарта Palit GeForce 9600GT

В нагрузке шум от кулера небольшой (но при тихом блоке питания заметный), температура ядра не превышала 66 °C, обороты вентилятора при этом не достигали и 50% от своего максимума. Если вручную поднимать обороты для лучшего охлаждения в разгоне, то уже примерно с 60% появляется очень заметный гул, с дальнейшим повышением оборотов лишь увеличивается.

Разгон составил 820 МГц по ядру, для шейдерных блоков — 2000 МГц, а память стабильно работала на 2246 МГц. Обороты вентилятора были подняты до 85%.

Видеокарта Palit GeForce 9600GT

ZOTAC 9600GT 512MB (ZT-96TES3P-FSB)

Последней рассмотренной нами видеокартой будет модель в исполнении ZOTAC.

Карта попала нам в OEM-версии с минимальным набором аксессуаров:
  • переходник DVI/D-Sub;
  • переходник питания molex-PCI-E;
  • диск с драйверами;
  • инструкции.

На первый взгляд перед нами типичная референская карта.

Видеокарта Palit GeForce 9600GT

Видеокарта Palit GeForce 9600GT

Видеокарта Palit GeForce 9600GT

Система охлаждения аналогична референсным однослотовым кулерам. Ядро конактирует с медной вставкой через обычную термопасту, а память — через специальные термопрокладки.

Видеокарта Palit GeForce 9600GT

Видеокарта Palit GeForce 9600GT

Дизайн платы все же отличается от эталона измененной разводкой подсистемы питания.

Видеокарта Palit GeForce 9600GT

Как и у остальных представителей GeForce 9600 GT графический чип G94 не имеет вокруг кристалла защитной рамки:

Видеокарта Palit GeForce 9600GT

В качестве памяти используется восемь чипов памяти Hynix HY5RS1232358-FP1 со временем доступа 1,0 нс.

Видеокарта Palit GeForce 9600GT

Рабочие частоты данной видеокарты — 675/1650 МГц для растрового и шейдерного доменов и 1800 МГц для памяти. Система охлаждения отличается умеренным уровнем шума, а в простое ее не слышно вообще. В стресс-тесте ATI Tool ядро не прогревалось выше 67 °C.

Видеокарта Palit GeForce 9600GT

Ядро разогналось до частоты 775 МГц, шейдерные блоки до 1900 МГц, а память — до 2232 МГц.

Видеокарта Palit GeForce 9600GT

Для стабильной работы обороты вентилятора системы охлаждения были принудительно установлены на максимум.

Технические характеристики

  ASUS EN9600GT HTDI/512M EVGA e-GeForce 9600GT GigabyteGV-NX96T512H GigabyteGV-NX96T512HP Leadtek WinFast PX9600 GT Palit GeForce 9600GT Sonic ZOTAC 9600GT
Ядро G94-300-A1 G94-300-A1 G94-300-A1 G94-300-A1 G94-300-A1 G94-300-A1 G94-300-A1
Техпроцесс, нм 65 65 65 65 65 65 65
Транзисторов (млн.) 505 505 505 505 505 505 505
Кол-во унифицированных шейдерных блоков 64 64 64 64 64 64 64
Блоков TMU 32 32 32 32 32 32 32
Блоков ROP 16 16 16 16 16 16 16
Частота ядра, МГц 650 650 650 720 675 750 675
Частота шейдерного домена, МГц 1600 1600 1600 1800 1650 1750 1650
Шина памяти, бит 256 256 256 256 256 256 256
Тип памяти GDDR3 GDDR3 GDDR3 GDDR3 GDDR3 GDDR3 GDDR3
Объём памяти, МБ 512 512 512 512 1024 512 512
Частота памяти, МГц 1800 1800 1800 1998 1800 1998 1800
Поддерживаемая версия DirectX 10.0 10.0 10.0 10.0 10.0 10.0 10.0
Интерфейс PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0 PCI Express 2.0


Конфигурация тестового стенда

Тестовый стенд:
  • Процессор: Core 2 Duo E7300 (2,66@4,066 ГГц, 428 МГц FSB);
  • Кулер: Thermalright Ultra-120 eXtreme;
  • Материнская плата: Gigabyte P35-S3;
  • Память: 2х2GB GoodRam PC6400 (856 МГц при таймингах 5-5-5-15);
  • Звуковая карта: Creative Audigy 4 (SB0610);
  • Жесткий диск: 320GB WD3200AAKS;
  • Блок питания: 700Вт FSP FX700-GLN;
  • Операционная система: Windows XP SP3 x86, Windows Vista Ultimate SP1 x86;
  • Драйверы видеокарт: GeForce 182.08;

Поскольку тестируются однотипные видеокарты на одном графическом чипе, мы ограничились лишь небольшим набором тех тестов, в которых погрешность измерений минимальна.


Результаты тестирования

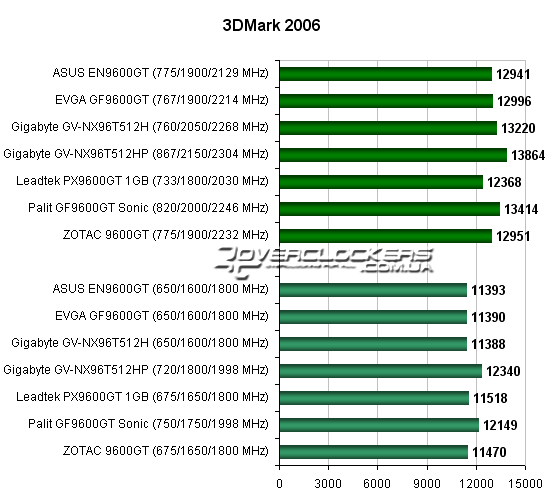

3DMark 2006

3DMark06

Начнем наше сравнение с синтетических тестов.

Тестирование видеокарта Geforce 9600GT

В 3DMark 2006 на номинальных частотах лидерство принадлежит видеокарте Gigabyte GV-NX96T512HP, чуть отстает Palit GeForce 9600GT Sonic. С разгоном эти карты снова занимают первые места.

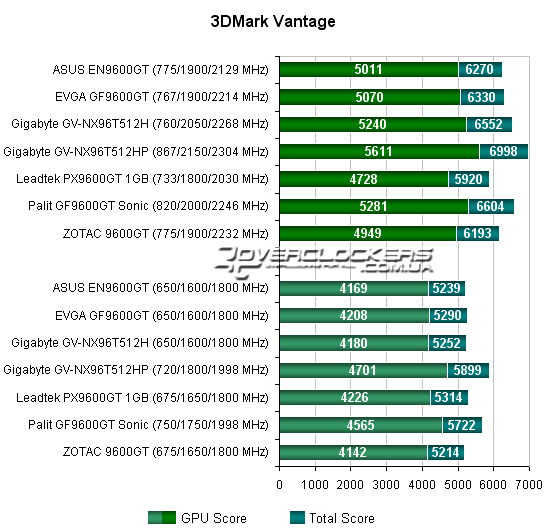

3DMark Vantage

3DMark Vantage

Тестирование видеокарта Geforce 9600GT

В более новой версии 3DMark под DirectX 10 наблюдается слегка странные результаты. Видеокарта ZOTAC при частотах ядра 675/1650 МГц демонстрирует в среднем результат на 0,6% ниже чем карты с частотой 650/1600 МГц. Так же на доли процента выделяется чуть лучшим результатом на фоне собратьев видеоадаптер EVGA. В принципе подобная мизерная разница может быть легко обусловлена как наличием небольшой погрешности измерений, так и различием в таймингах памяти у видеокарт.

Last Remnant

The Last Remnant

Игра основана на движке Unreal Engine 3. Для каждого режима тест прогонялся по два раза для получения более точного среднего результата.

Тестирование видеокарта Geforce 9600GT

А тут уже все в соответствии с результатами 3DMark 2006 и разницей в частотах. Карты на одинаковой частоте демонстрируют удивительно идентичные результаты, на более высоких частотах — соответственно большие. На стандартных частотах первое место принадлежит Gigabyte GV-NX96T512HP, второе Palit GeForce 9600GT Sonic. А вот в разгоне большая частота шейдерных процессоров помогает Gigabyte GV-NX96T512H обогнать карту Palit несмотря на более высокую частоту растрового домена у второй.

Tomb Raider: Underworld

Tomb Raider Underworld

В этой игре тест проводился по три раза для каждого режима. С помощью Fraps измерялся средний fps в двух, идущих одна за одной, скриптовых сценках общей длительностью более 2 минут.

Тестирование видеокарта Geforce 9600GT

Лидеры вполне ожидаемы — это разогнанные версии от Gigabyte и Palit. Снова небольшой отрыв в стане товарищей наблюдается у карты EVGA.

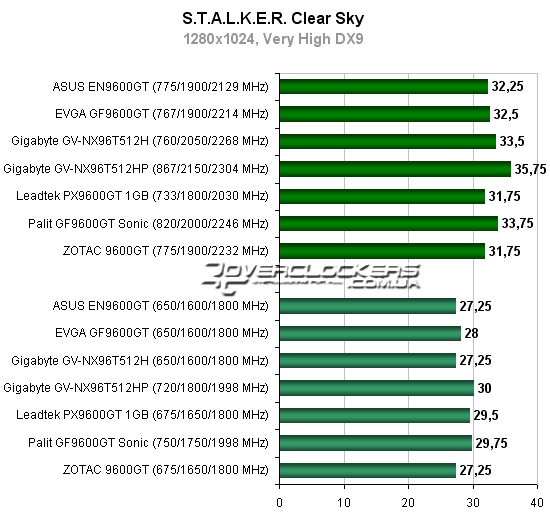

S.T.A.L.K.E.R.: Clear Sky

S.T.A.L.K.E.R. Clear Sky

Тестирование в этой игре производилось специальным бенчмарком на максимальных настройках графики под DirectX 9 в среде Windows XP.

Тестирование видеокарта Geforce 9600GT

Лидеры не меняются. Зато впервые увеличенный объем видеопамяти приносит небольшую пользу Leadtek WinFast PX9600 GT, которая демонстрирует в номинальных режимах почти такую же производительность, что и слегка подразогнанные собратья. И даже несмотря на низкий разгонный потенциал, результаты этой карты в разгоне лишь чуть-чуть уступают другим моделям с более высокими частотами (с ZOTAC они вообще идут наравне). Снова выделяется карта EVGA, на 1% процент обгоняя карты с такой же частотой, а вот ZOTAC 9600GT, как и в 3DMark Vantage, демонстрирует в этом приложении низкий результат. Игра чувствительна к объему памяти и ее пропускной способности, так что похоже наше предположение о различных таймингах вполне подтверждается. У EVGA они естественно более низкие, у ZOTAC соответственно более высокие. Отметим, что на максимальных настройках ни одна из карт даже в разгоне не смогла обеспечить более-менее приемлемый результат в самой тяжелой четвертой графической сцене данного бенчмарка.

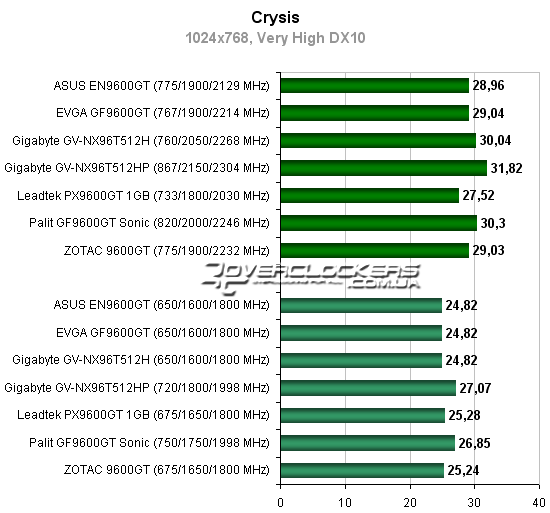

Crysis

Crysis

Последняя игра нашего сравнительного тестирования. Мы использовали максимальные настройки графики, но в разрешении 1024х768, поскольку в более высоком разрешении результаты карт уже ниже 20 fps.

Тестирование видеокарта Geforce 9600GT

Лучшие результаты у Gigabyte GV-NX96T512HP, на 1-5% от нее отстает Palit GeForce 9600GT Sonic. Остальные продукты примерно равны по производительности.


Выводы

Выбор редакции 2009По итогам тестирования можно назвать безоговорочного лидера по производительности и разгону — Gigabyte GV-NX96T512HP, за что и получает данная видеокарта награду «Выбор редакции 2009». Изначально повышенные частоты, дающие 10% преимущество в производительности по сравнению с другими картами этой серии, и отличный разгонный потенциал сделают эту карту лучшей покупкой в случае использования дополнительного обдува. В пассивном режиме, к сожалению, о разгоне можно забыть, да и вообще рабочие температуры около 90 °C не продлят карте жизнь, пускай даже она и рассчитана на столь высокую температуру. С другой же стороны, стоит добавить всего лишь вентилятор для обдува и у нас получается и тихая и эффективная система охлаждения, что позволит уже раскрыть весь потенциал этой карты благодаря возможности программного вольтмода и хорошему разгонному потенциалу памяти. И с такой позиции оправдана даже более высокая цена этой модели, ведь для такого разгона не придется тратиться на покупку какого-либо кулера.

Более дешевая видеокарта Gigabyte GV-NX96T512H тоже обладает хорошим разгонным потенциалом и возможностью повышать напряжение на ядре программным способом. Но установленного кулера Zalman VF700-AlCu маловато для того, чтобы выжать максимум из этой модели. Да и шум от предустановленной системы охлаждения высоковат, что является единственным минусом этой карты.

Оптимальным в отношении разгона и шума является Palit GeForce 9600GT Sonic, которая уверенно занимала второе место в тестах. В номинальном режиме работа системы охлаждения значительно тише чем гул того же Zalman VF700-AlCu. Хотя для полной реализации разгонного потенциала карты, возможно придется поднимать обороты кулера, а значит возрастет и шум.

Видеоадаптер ASUS EN9600GT/HTDI/512M/A хоть и не обладает самым высоким разгонным потенциалом, но зато его система охлаждения является самой тихой на фоне всех остальных карт нашего тестирования. Разгонный потенциал памяти на этой карте оказался ниже чем у большинства других, но в реальных приложениях производительность у GeForce 9600 GT зависит в большей мере от разгона ядра G94.

Модель EVGA e-GeForce 9600GT в некоторых тестах обгоняет аналогичные карты, чему, возможно, способствуют более низкие тайминги памяти. Но даже там, где это хоть как-то заметно, разница настолько несущественна, что в реальности ее вряд ли можно будет заметить. Система охлаждения отличается средним уровнем шума, да и эффективность у нее вполне неплохая на фоне других моделей.

ZOTAC 9600GT 512MB (ZT-96TES3P-FSB) является обычной, стандартной картой на базе GeForce 9600 GT. Разгон на уровне большинства, референсная система охлаждения не самая лучшая, но тихая в простое. Никаких существенных плюсов, как и недостатков у этой карты нет.

Небольшой разгонный потенциал и самая шумная система охлаждения не позволяют видеокарте Leadtek WinFast PX9600 GT 1024MB дать более высокий балл. Наличие целых 1024 МБ видеопамяти пока не оправдывается в адаптерах ниже среднего уровня, но если карту не разгонять, то по сравнению с остальными участниками она демонстрирует неплохую производительность, только количество оборотов придется снизить в ручном режиме.


Благодарим следующие компании за предоставленное тестовое оборудование:
  • PCshop Group за видеокарты ASUS EN9600GT/HTDI/512M/A, EVGA e-GeForce 9600GT, Gigabyte GV-NX96T512H, Gigabyte GV-NX96T512HP, Leadtek WinFast PX9600 GT 1024MB, ZOTAC 9600GT 512MB (ZT-96TES3P-FSB);
  • Железо за видеокарту Palit GeForce 9600GT Sonic;
  • WD за жесткий диск WD3200AAKS.

Тишина - вечный спутник овера
