Обзоры обновленных видеокарт GeForce Super оттеснили на второй план ранее выпущенные модели семейства Turing, хотя многие решения еще не утратили актуальность. И некоторые производители продолжают выводить на рынок новые версии известных графических адаптеров. Так, в ассортименте компании ASUS появились компактные версии GeForce RTX 2070. И с такой видеокартой мы познакомимся в данном обзоре. Оценим конструктивные особенности и температурно-шумовые характеристики ASUS Dual GeForce RTX 2070 Mini, сравним производительность с новыми GeForce RTX Super и конкурентными решениями AMD линейки Radeon RX 5700.
ASUS DUAL-RTX2070-O8G-MINI
Видеокарта поставляется в небольшой коробке. На лицевой стороне изображена система охлаждения.
ASUS Dual GeForce RTX 2070 Mini разработана специально для компактных систем Intel NUC 9 Extreme и Intel NUC 9 Pro. Это предусматривает не только малые размеры, но и высокую эффективность охлаждения, что особенно остро в условиях малого внутреннего пространства.
Бросается в глаза наличие особых вентиляторов с ободом вокруг лопастей. Такая конструкция крыльчатки повышает мощность воздушного потока и используется в топовых видеокартах ASUS.
Длина видеокарты составляет 20 см.
Плата еще короче — длина текстолита 17 см.
Охлаждение занимает строго два слота. В углу есть разъем дополнительного питания на восемь контактов.
Не обошлось без RGB-подсветки, но в данном случае — это небольшая полоса на боковой грани корпуса.
На заднюю панель вынесено три разъема: DisplayPort, HDMI и DVI.
У Dual Mini используется комбинированное охлаждение для всех элементов. Это единый радиатор для графического процессора, элементов VRM и микросхем памяти. Задействовано три тепловые трубки. Основание ровное, но без шлифовки.
Радиатор занимает все пространство под кожухом.
Обдувается двумя тонкими вентиляторами, выполненными по технологии Axial-tech. Полный диаметр крыльчатки равен 86 мм.
В качестве термоинтерфейса для VRM и чипов GDDR6 используется вязкий липкий материал. В отличие от обычных термопрокладок ASUS он липнет ко всем поверхностям, и его легко повредить при разборе. Поэтому не рекомендуем самостоятельно разбирать видеокарту без серьезной на то причины. Что касается платы, то при малых размерах она выглядит весьма солидно.
Реализовано пять фаз в цепи питания GPU и две фазы в системе питания памяти.
Процессор TU106-400A1-A1 оперирует 2304 потоковыми процессорами при 144 текстурных блоках. Это меньше, чем у GeForce RTX 2070 Super, но больше, чем у GeForce RTX 2060 Super. Восемь гигабайт памяти набрано микросхемами Samsung K4Z80325BC-HC14. Все ранее побывавшие у нас видеокарты GeForce RTX использовали память Micron.
Стандартные спецификации предусматривают базовую частоту GPU 1410 МГц при среднем Boost Clock 1620 МГц. У данной модели Boost Clock повышен до 1650 МГц. Память работает при эффективной частоте обмена данных 14000 МГц, объем памяти — восемь гигабайт.
Тестирование проводилось на открытом стенде при температуре внутри помещения 22 °С. В таких условиях реальные частоты Boost держались в рамках 1755–1800 МГц с пиковыми значениями до 1935 МГц. Это проиллюстрировано ниже на скриншотах мониторинга во время прохождения тестов в The Division 2 и Red Dead Redemption 2 (2560x1440 с максимальными настройками графики). На фоне самых простых версий GeForce RTX 2070 это хороший Boost, и общее ускорение будет выше того, что можно было бы ожидать при разнице в 30 МГц по частотным характеристикам.
Температура ядра не превышала 70 °С при скорости вентиляторов 2000–2100 об/мин. Определенный шум заметен, но без серьезного дискомфорта. И это достойные показатели температуры и шума для видеокарты верхнего уровня с кулером небольших габаритов. Также надо учитывать зависимость рабочих характеристик от продуваемости и вентиляции корпуса, в котором будет работать ASUS Dual Mini. В жестких эксплуатационных условиях более высокий нагрев будет компенсироваться за счет скорости вентиляторов, что приведет к заметному росту шума.
Разгон GPU оказался на стандартном уровне, но от мини-версии ничего выдающегося и не ожидаешь. Зато память преодолела планку в 16 ГГц, что для RTX-серии отличный результат.
При базовом значении ядра 1555 МГц пиковая частота Boost достигла 2070 МГц, в играх частоты GPU снижались вплоть до 1905–1950 МГц. Стоит отметить, что лимит мощности можно поднять только на 8%, и это не дает стабилизировать Boost на более высоком уровне. Итоговая частота памяти составила 16050 МГц. При фиксации вентиляторов на скорости 62% (более 2200 об/мин) температуры ядра не превышали 72 °С.
Видеокарта выдержала такой разгон во всех приложениях, включая тесты с трассировкой лучей RTX. Для наглядной иллюстрации приведем ниже скриншоты техно-демо Bright Memory RTX. Слева — видеокарта в номинале, справа — в разгоне.
Характеристики тестируемых видеокарт
Сравним ASUS DUAL-RTX2070-O8G-MINI с GeForce RTX 2070 Super (Gigabyte GV-N207SGAMING OC-8GC), GeForce RTX 2060 Super и референсными Radeon RX 5700 и Radeon RX 5700 XT. Конкуренты протестированы при стандартных частотах, без использования разгона.
| Видеоадаптер | GeForce RTX 2070 Super | ASUS Dual RTX 2070 Mini | GeForce RTX 2070 | GeForce RTX 2060 Super | Radeon RX 5700 XT | Radeon RX 5700 |
|---|---|---|---|---|---|---|
| Ядро | TU104 | TU106 | TU106 | TU106 | Navi 10 | Navi 10 |
| Количество транзисторов, млн. шт | 13600 | 10800 | 10800 | 10800 | 10300 | 10300 |
| Техпроцесс, нм | 12 | 12 | 12 | 12 | 7 | 7 |
| Площадь ядра, кв. мм | 545 | 445 | 445 | 445 | 251 | 251 |
| Количество потоковых процессоров | 2560 | 2304 | 2304 | 2176 | 2560 | 2304 |
| Количество текстурных блоков | 160 | 144 | 144 | 136 | 160 | 144 |
| Количество блоков рендеринга | 64 | 64 | 64 | 64 | 64 | 64 |
| Базовая частота ядра, МГц | 1605 | 1410 | 1410 | 1470 | 1605 | 1465 |
| Частота Boost, Мгц | 1770 | 1650 | 1620 | 1650 | 1905 | 1725 |
| Шина памяти, бит | 256 | 256 | 256 | 256 | 256 | 256 |
| Тип памяти | GDDR6 | GDDR6 | GDDR6 | GDDR6 | GDDR6 | GDDR6 |
| Частота памяти, МГц | 14000 | 14000 | 14000 | 14000 | 14000 | 14000 |
| Объём памяти, ГБ | 8 | 8 | 8 | 8 | 8 | 8 |
| Поддерживаемая версия DirectX | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 4.0 | PCI-E 4.0 |
| Мощность, Вт | 215 | 175 | 175 | 175 | 225 | 180 |
В таблице приведенные официальные данные по частотам Boost. Надо учитывать, что значение Boost Clock по-разному соотносится со средними частотами на Radeon и GeForce. Для графиков указан полный диапазон частот в формате: базовая частота — пиковое значение Boost.
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-6950X (3,0@4,2 ГГц);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- материнская плата: MSI X99S MPower;
- память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
- системный диск: Kingston SSDNow KC400 (512 ГБ, SATA 6Gb/s);
- дополнительный диск: WD Red 3TB WD30EFRX (3 ТБ, SATA 6Gb/s, 5400 об/мин);
- блок питания: Raidmax Cobra RX-800AE;
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 10 Pro x64;
- драйвер Radeon: AMD Adrenalin Edition 20.4.1;
- драйвер GeForce: NVIDIA GeForce 445.75.
Тесты проведены в разрешении 2560x1440 по описанной тут методике.
Результаты тестирования
A Plague Tale Innocence

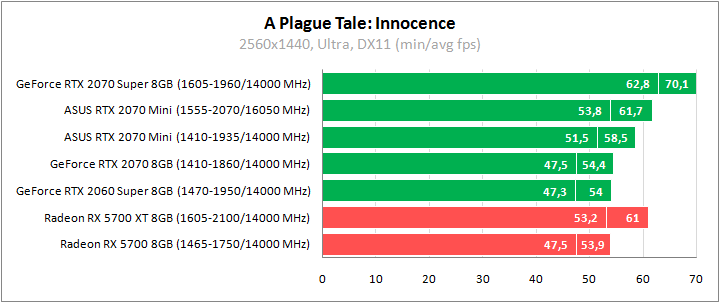

В требовательной игре Plague Tale при стандартных частотах у GeForce RTX 2070 и GeForce RTX 2060 Super идентичные результаты. ASUS с заводским разгоном на 7% быстрее, дополнительный разгон добавляет еще 5%, позволяя выйти на уровень Radeon RX 5700 XT.

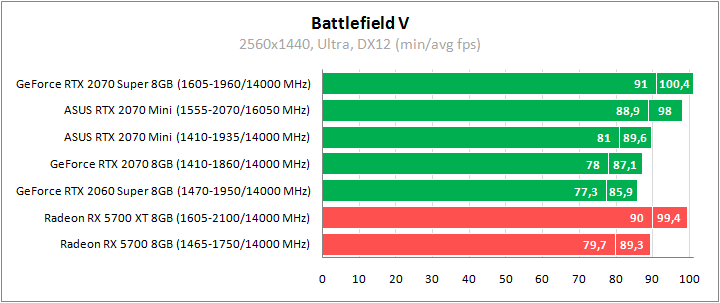

Battlefield V
В обычном Ultra-режиме GeForce RTX 2070 и GeForce RTX 2060 Super показывают идентичные результаты. ASUS Mini в номинале сопоставим с Radeon RX 5700, в разгоне почти не уступает Radeon RX 5700 XT.

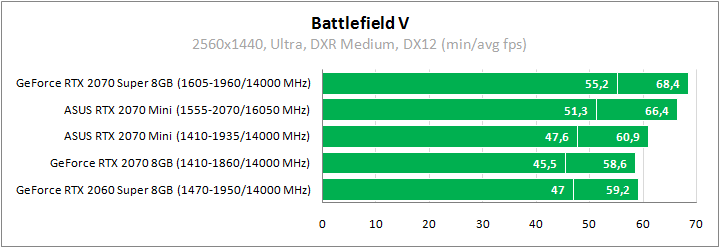

Видеокарты NVIDIA могут задействовать более реалистичные отражения на базе трассировки лучей. При среднем качестве этих эффектов ASUS выдает около 60 fps.

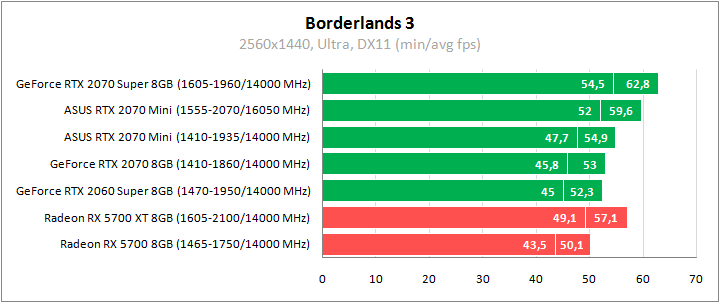

Borderlands 3

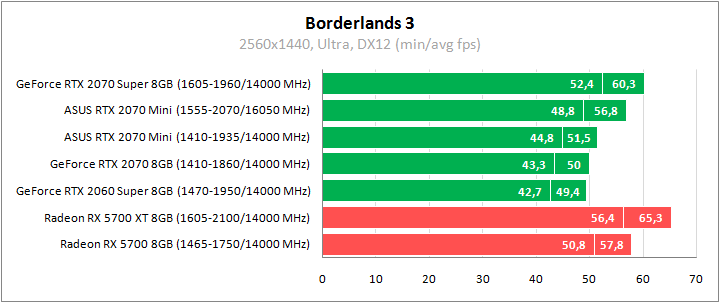

Видеокарты NVIDIA и AMD показывают противоположные результаты в Borderlands 3 при разных DirectX. У первых лучшая производительность под DirectX 11, где они уверенно обгоняют конкурентов от AMD. Если сравнивать лучшие результаты из каждого режима, то GeForce RTX 2070 в DX11 слабее Radeon RX 5700 в DX12. Разгон серьезно уменьшает отставание от GeForce RTX 2070 Super.

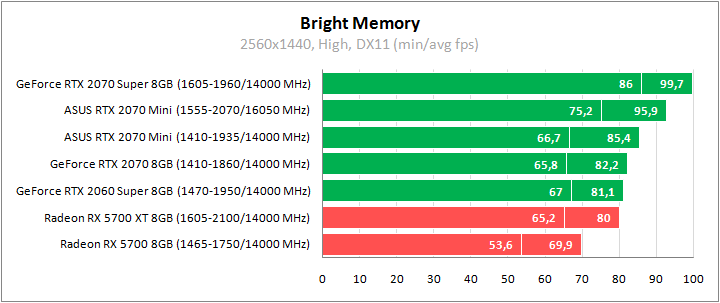

Bright Memory
При сравнении видеокарт на стандартных частотах можно констатировать традиционное равенство GeForce RTX 2070 и GeForce RTX 2060 Super, которые немного обгоняют старшую модель от AMD. У ASUS начальная производительность выше на 4%, разгон добавляет еще 12%.

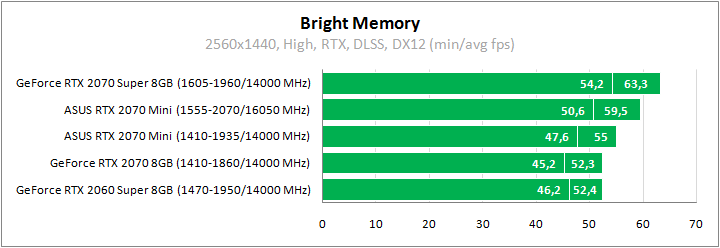

При активации RTX и DLSS герой обзора выдает более 50 fps, с разгоном приближается к среднему результату в 60 fps.
Call of Duty: Modern Warfare 2019

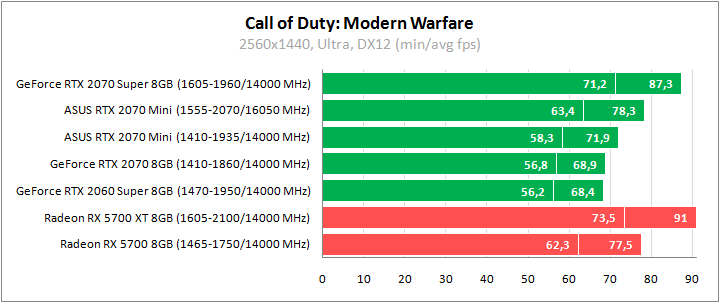

При обычных Ultra-настройках преимущество на стороне решений AMD. ASUS GeForce RTX 2070 Mini выходит на уровень Radeon RX 5700 только при максимальном разгоне.

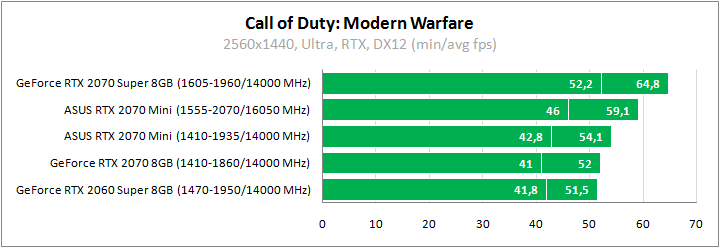

Игра позволяет использовать реалистичное затенение на базе трассировки лучей RTX. В таком режиме GeForce RTX 2070 выдает более 50 fps, с разгоном приближаясь к 60 fps.
Control

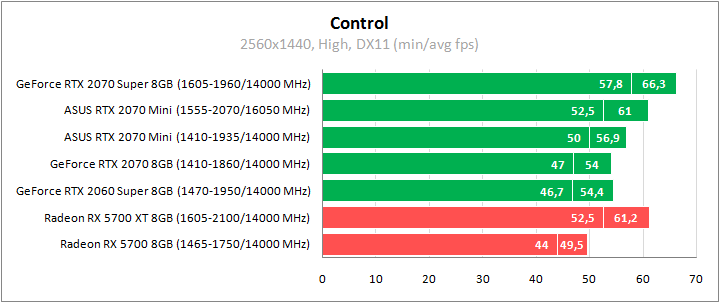

При стандартных настройках максимального качества при DirectX 11 в Control видеоадаптер ASUS показывает средний результат между Radeon RX 5700 и Radeon RX 5700 XT. Разгон позволяет выйти на уровень старшего конкурента AMD.

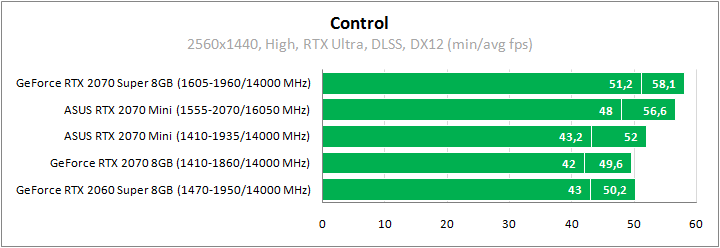

Посмотрим на производительность с эффектами RTX. Задействовано максимальное качество эффектов трассировки и сглаживание DLSS.
В таком режиме ASUS RTX 2070 Mini выдает более 50 fps, и это в специально подобранной тяжелой сцене. Стоит отметить, что в данной игре DLSS не дает видимых потерь в качестве, а RTX серьезно преображает общее восприятие игрового мира. Подробный разбор нюансов в специальном обзоре.
Deliver Us The Moon

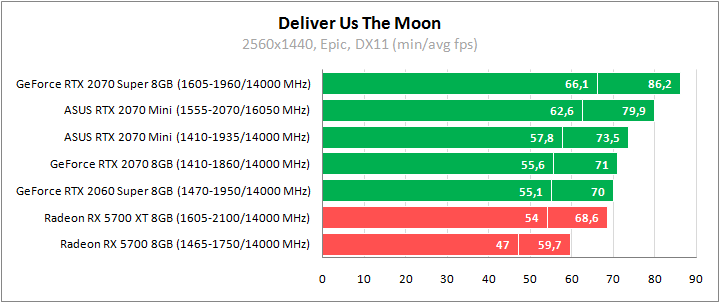

GeForce RTX 2070 показывает результаты выше Radeon RX 5700 XT. Заводские частоты обеспечивают ASUS дополнительное ускорение в 4%, дальнейший разгон увеличивает fps на 8%.
Видеокарты позволяют играть при максимальном качестве эффектов RTX, если сочетать их с DLSS. При таких настройках герой обзора выдает 40–60 fps.
DOOM Eternal

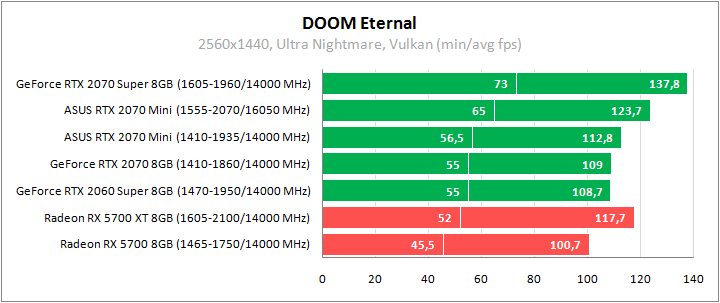

Все участники легко справляются с новым DOOM. ASUS Mini незначительно уступает Radeon RX 5700 XT, что легко компенсируется разгоном.

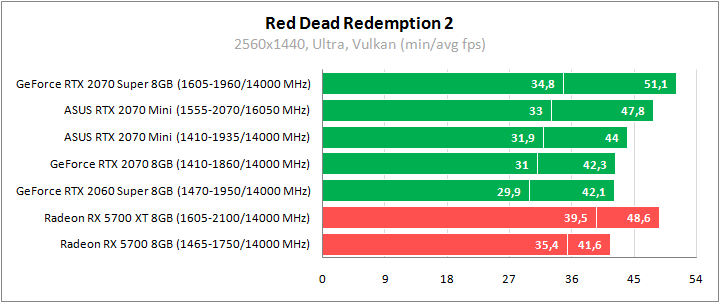

Red Dead Redemption 2

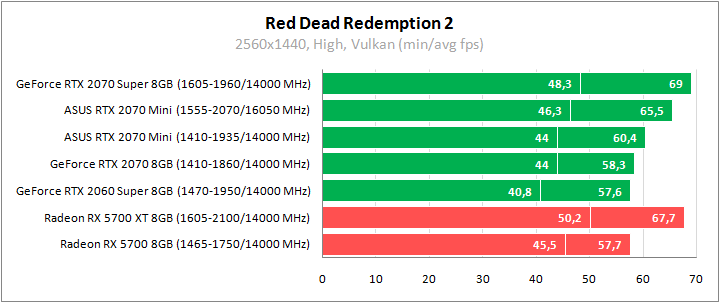

Тесты проведены в двух режимах — все параметры в положении High и все параметры Ultra.
GeForce RTX 2070 уверенно справляется с высокими настройками качества, но видеоадаптер слабоват для Ultra-режима. Есть небольшое преимущество по средней частоте кадров относительно Radeon RX 5700, но просадки производительности у GeForce RTX 2070 более значительные.

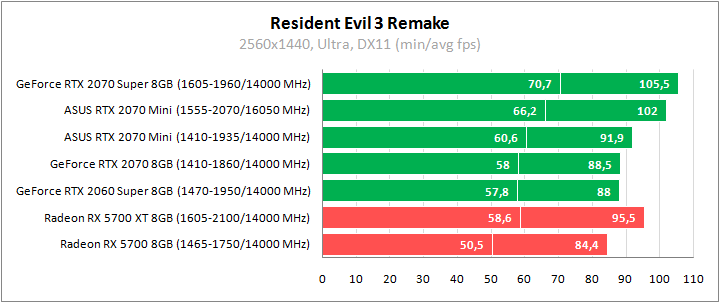

Resident Evil 3 Remake
Все участники показывают хорошую производительность в Resident Evil 3. У GeForce RTX 2070 и GeForce RTX 2060 Super идентичные результаты, оба напарника обгоняют Radeon RX 5700. В разгоне ASUS легко обходит Radeon RX 5700 XT.

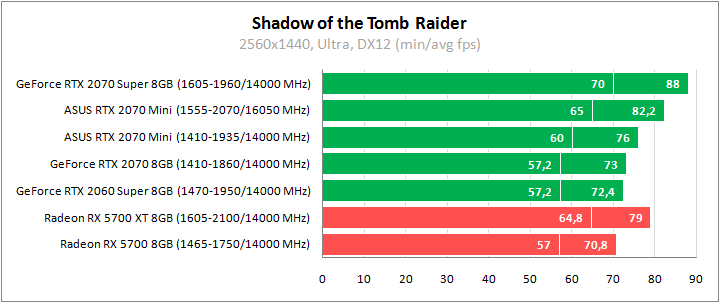

Shadow of the Tomb Raider
У GeForce RTX 2070 незначительное преимущество над Radeon RX 5700, у ASUS Mini оно более существенное. Разгон обеспечивает рост быстродействия на 8%.

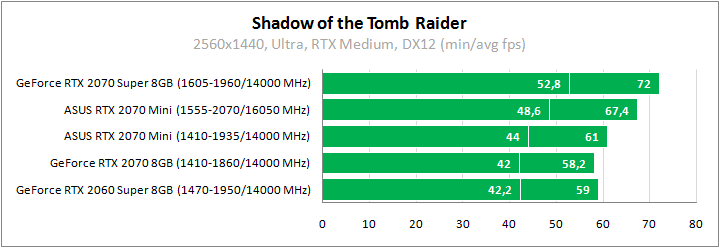

При среднем качестве эффектов RTX герой обзора выдает 40–60 fps в честном разрешении 2560x1440 без DLSS. Ускорение от разгона составлет 10%.
Star Wars Jedi: Fallen Order

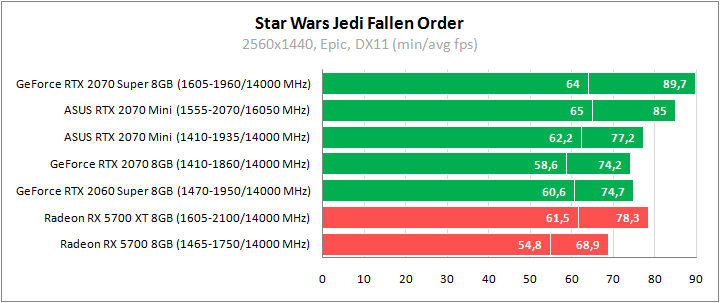

В Jedi: Fallen Order видеоадаптер ASUS незначительно уступает Radeon RX 5700 XT, а с разгоном приближается к уровню быстродействия GeForce RTX 2070 Super.
The Outer Worlds
В The Outer Worlds позиции NVIDIA еще сильнее. GeForce RTX 2070 и GeForce RTX 2060 Super изначально быстрее Radeon RX 5700 XT. ASUS Mini в разгоне приближается к GeForce RTX 2070 Super в номинале.

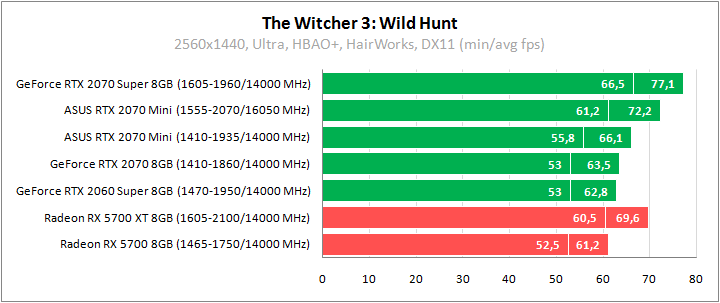

The Witcher 3: Wild Hunt
ASUS позволяет комфортно играть в «Ведьмака 3» при максимальных настройках и с эффектами HairWorks. Начальные показатели лишь немного превосходят Radeon RX 5700, но после разгона ASUS обходит Radeon RX 5700 XT.

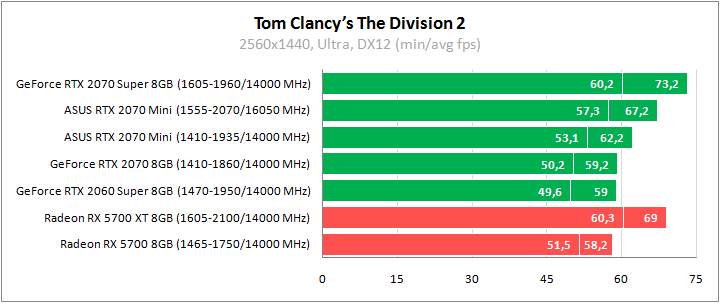

Tom Clancy’s The Division 2
При рекомендованных частотах GeForce RTX 2070 и Radeon RX 5700 равны в The Division 2. После разгона ASUS Mini вплотную приближается к Radeon RX 5700 XT.
Wolcen: Lords of Mayhem

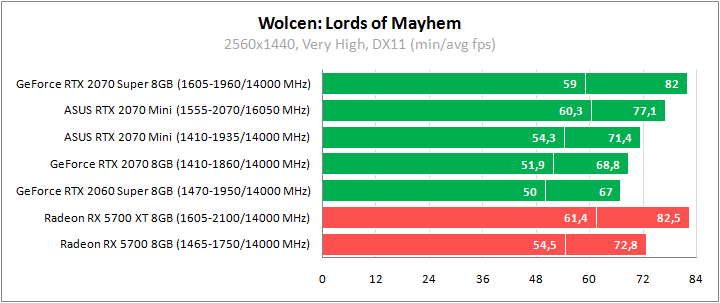

В данной игре Radeon RX 5700 уверенно обходит GeForce RTX 2070. И даже ASUS на заводских частотах проигрывает 2% конкуренту AMD. Разгон ускоряет ASUS на 8–11%.
3DMark Time Spy

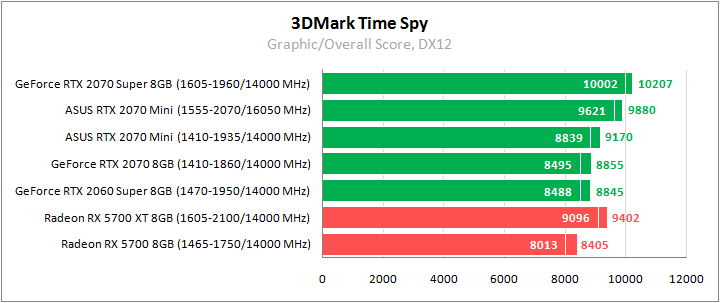

Последний тест в очередной раз фиксирует равенство GeForce RTX 2070 и GeForce RTX 2060 Super в номинале. Ускоренный ASUS заметно обходит Radeon RX 5700 XT. Также разгон позволяет уменьшить отставание от GeForce RTX 2070 Super до 4%.
Выводы
По итогам тестирования мы видим знакомую ситуацию, когда GeForce RTX 2070 и GeForce RTX 2060 Super с рекомендованными частотами показывают одинаковый уровень производительности. Небольшой заводской разгон обеспечивает ASUS Mini преимущество в несколько дополнительных процентов. В большинстве игр видеоадаптер ASUS быстрее Radeon RX 5700, но иногда с минимальной разницей в результатах. У GeForce RTX 2070 достаточно высокий потенциал, чтобы комфортно играть в разрешении 2560x1440. Вы даже можете задействовать эффекты RTX на базе трассировки лучей, но среднего качества или в сочетании с DLSS.
ASUS DUAL-RTX2070-O8G-MINI — оригинальная качественная видеокарта, сочетающая высокую производительность с компактными размерами. Она обладает всеми преимуществами GeForce RTX 2070 при малых размерах, позволяющих устанавливать данную модель в мини-корпуса. И для своих габаритов тут весьма неплохая система охлаждения, обеспечивающая низкие рабочие температуры. Шум может быть выше комфортного уровня, но по итогам многое зависит от параметров корпуса и эксплуатационных условий. И в случае компактного устройства вы идете на некие компромиссы, с которыми придется мириться. Это лучший вариант для покупки, если вам нужна максимально производительная видеокарта при минимальных габаритах.
