Обзор и тестирование материнской платы MSI X99S MPOWER для процессоров Intel в исполнении Socket LGA2011-3

Оверклокинг в его современном понимании уже совсем не тот, что был пять-десять лет тому назад. Если раньше путем разгона центральных процессоров начального уровня часто удавалось достичь продуктивности старших продуктов, причем, при использовании серийных компонентов, то сейчас любители оверклокинга вынуждены приобретать специализированные модели, так как в обычных модификациях возможности повышения быстродействия искусственно ограничены. В итоге, разгон стал дорогостоящим хобби, которое тут же нашло отклик со стороны производителей разнообразных компьютерных комплектующих. В результате на рынке появилась масса наборов модулей ОЗУ с повышенным частотным потенциалом, высокоэффективных систем охлаждения, и, конечно, системных плат с расширенными функциями разгона. Одними из ярчайших представительниц такого класса устройств являются «материнки» MSI OC Series, созданные для работы в самых жестких режимах эксплуатации. С младшей из оверклокерских системных плат MSI — X99S MPOWER вы сможете ознакомиться из нашего сегодняшнего обзора.

MSI X99S MPOWER

Новинка предназначена для работы с новейшими процессорами Intel в исполнении LGA2011-3, и помимо расширенных возможностей разгона обладает богатой функциональностью, способной удовлетворить не только любителей разгона, но и продвинутых пользователей. Ниже приведена спецификация MSI X99S MPOWER, после ознакомления с которой вы узнаете об особенностях дизайна, прошивки и комплектного ПО «материнки», а также ее частотном потенциале и уровне быстродействия.

Модель MSI X99S MPOWER
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 8 DIMM DDR4 SDRAM 2133/2200*/2400*/2600*/2666*/2750*/3000*/3110*/3333* (OC), максимум 128 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x16+x0+x0, x16+x16+x0+x8)
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel X99)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
4 x 3.0 (4 разъема на задней панели, VIA VL805)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652
S/PDIF 1 (Оптический)
Встроенная сеть Intel I210 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности GO2BIOS, MultiBIOS II, OC Essentials, кнопки включения и перезагрузки, клавиша Clear CMOS, индикатор кодов POST, контакты для измерения напряжений V-Check Points 2, разъем M.2, поддержка AMD CrossFireX и 3-Way NVIDIA SLI


Комплект поставки

Коробку средних размеров, в которой поставляется материнская плата, сложно спутать с продукцией конкурентов благодаря ее самобытному дизайну. Всю лицевую сторону упаковки занимает стилизованное изображение буквы «М» золотистого цвета, на фоне которого нанесено наименование модели.

MSI X99S MPOWER

Тыловая поверхность коробки богата разнообразной информацией. Прежде всего, следует отметить логотип OC Certified, который означает, что на заводе-изготовителе системные платы MSI X99S MPOWER проходят 24-часовое испытание в режиме разгона под нагрузкой, создаваемой программой Prime95. Такая проверка позволяет выявить брак на стадии предпродажной подготовки и служит гарантией высокого качества «материнок» MSI OC Series. Также, с обратной стороны коробки указана спецификация новинки и конфигурация ее задней панели, а также приведены сведения о ключевых конструктивных особенностях продукта, с которыми мы с вами познакомимся в процессе сегодняшнего обзора.

MSI X99S MPOWER

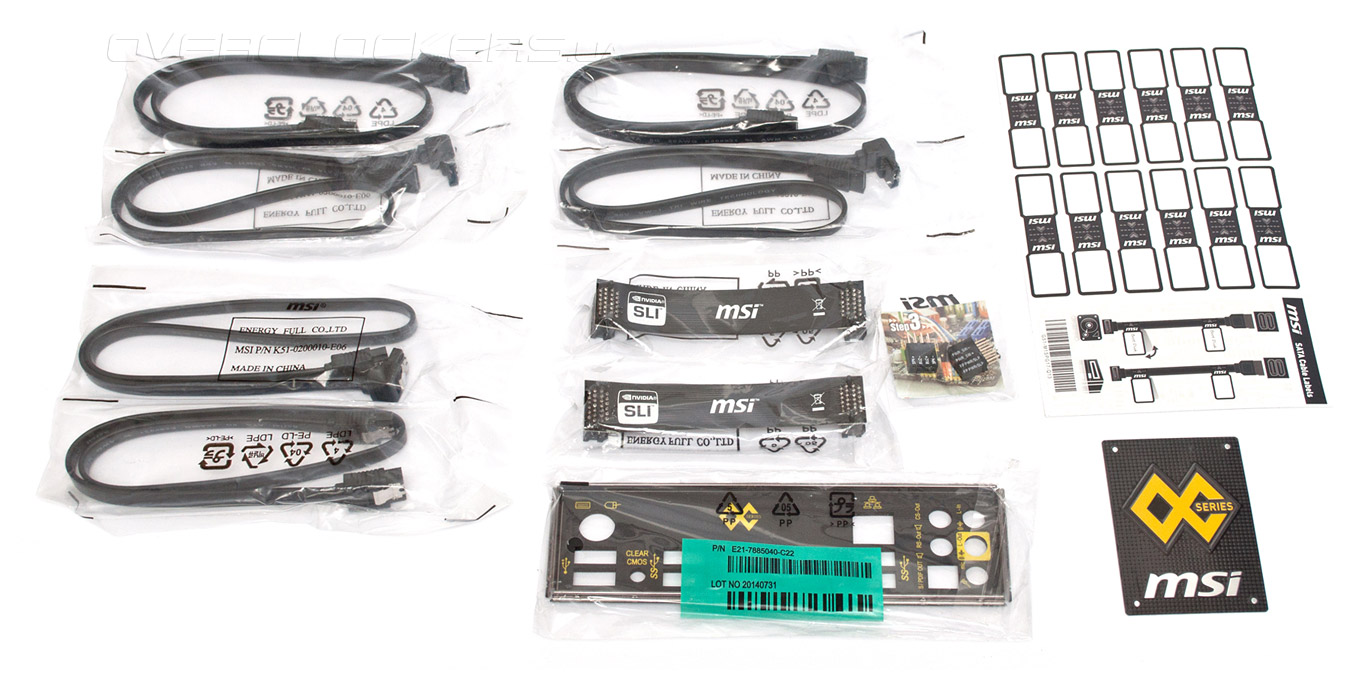

Набор аксессуаров MSI X99S MPOWER достаточно обширный, он состоит из:
  • шести кабелей SATA 6 Гбит/с;
  • двух мостиков NVIDIA SLI;
  • набора коннекторов M-Connectors;
  • заглушки на заднюю панель I/O Shield;
  • набора стикеров для маркировки интерфейсных кабелей;
  • наклейки на корпус системного блока с логотипом OC Series.
MSI X99S MPOWER

Кроме того, среди комплекта поставки новинки нашлись:
  • руководство пользователя;
  • инструкция по работе с фирменным ПО;
  • руководство по разгону материнских плат на базе чипсета Intel X99;
  • табличка на ручку двери с надписью «Busy Breaking World Records»;
  • DVD-диск с драйверами и программным обеспечением;
  • буклет по быстрой сборке системного блока;
  • рекламная брошюра по продукции MSI.
MSI X99S MPOWER


Дизайн

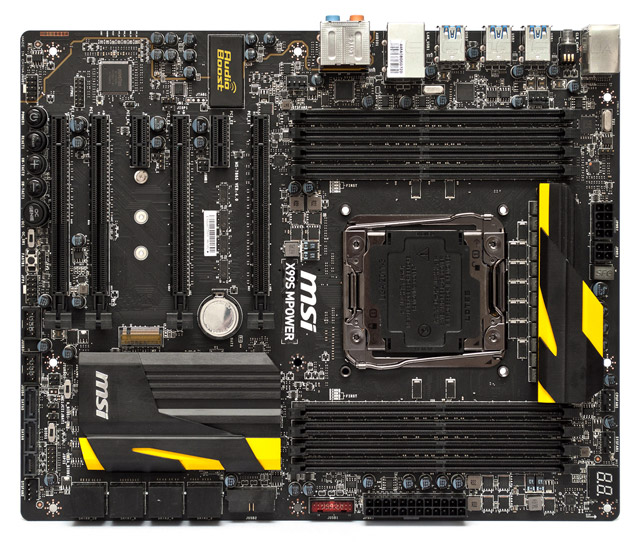

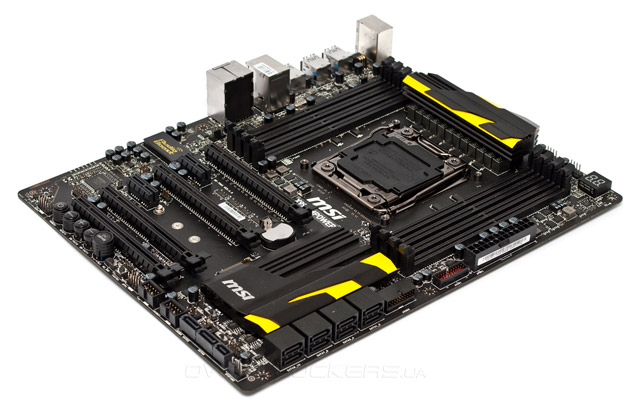

Материнская плата имеет стандартные размеры форм-фактора АТХ. Строгий внешний вид MSI X99S MPOWER придает сочетание черного матового текстолита, черных же разъемов и черно-желтых элементов конструкции системы охлаждения. Как следует из названия, новинка базируется на чипсете Intel X99. Системная плата располагает восемью разъемами DIMM для установки модулей ОЗУ стандарта DDR4, которые в режиме разгона могут работать на частотах 3333 МГц и выше, а максимальный объем оперативной памяти ограничен на уровне 128 ГБ.

MSI X99S MPOWER

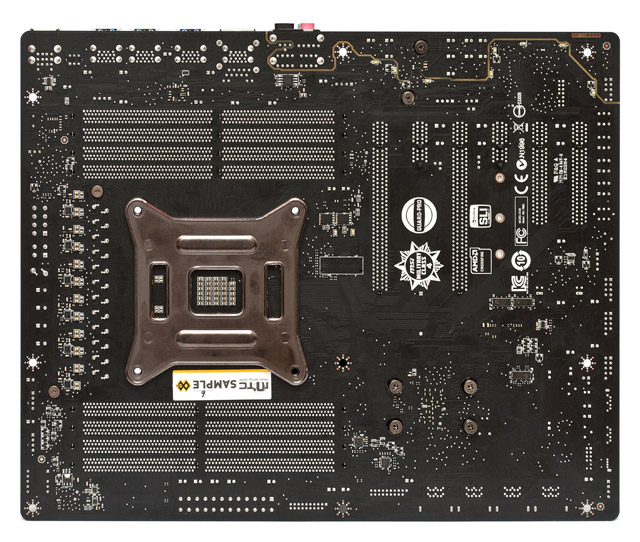

C обратной стороны печатной платы расположено некоторое количество электронных компонентов. Обращает внимание отсутствие усилительной пластины в конструкции системы охлаждения VRM, ставшей верным признаком «материнок» старшего ценового диапазона.

MSI X99S MPOWER

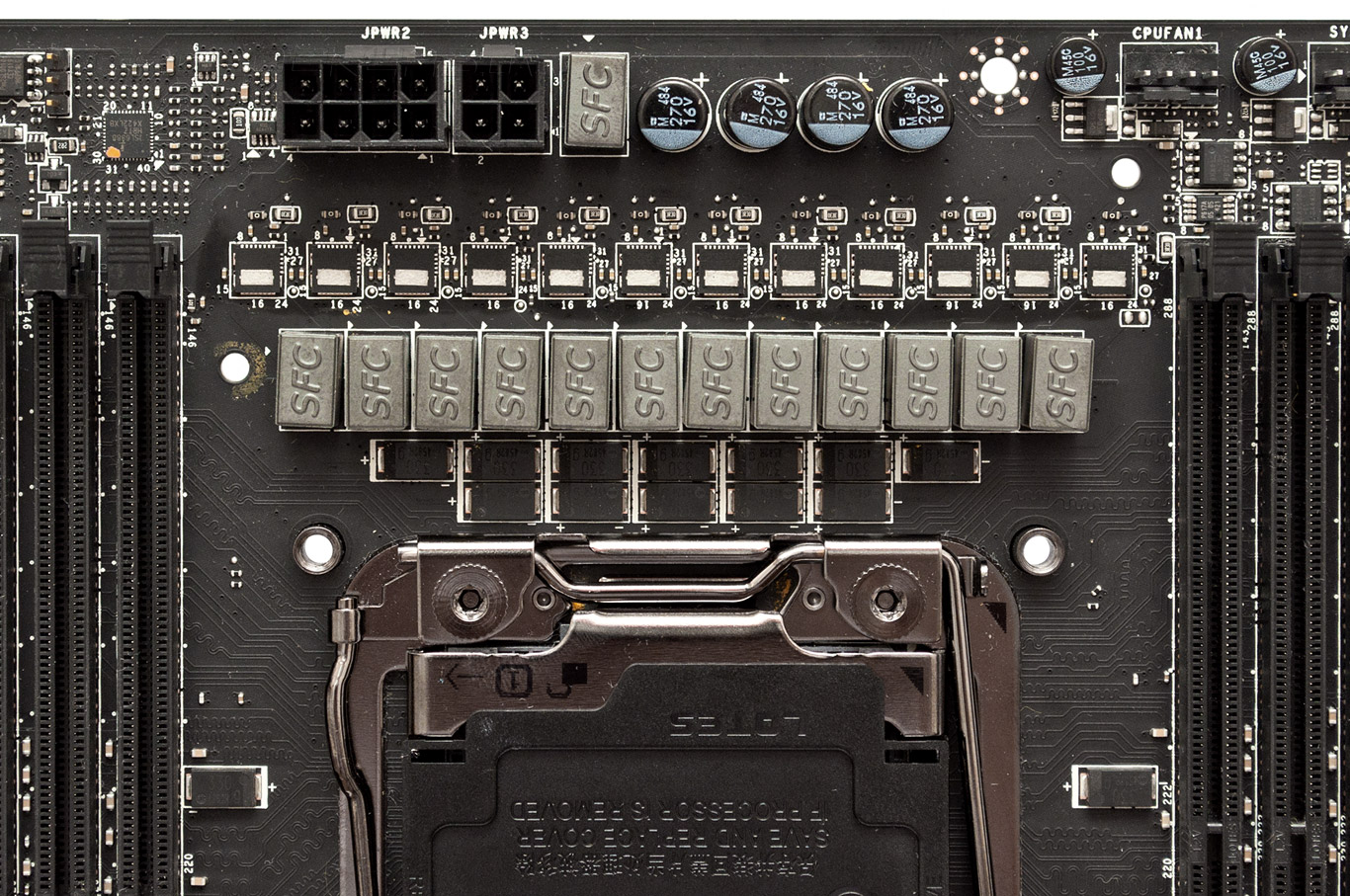

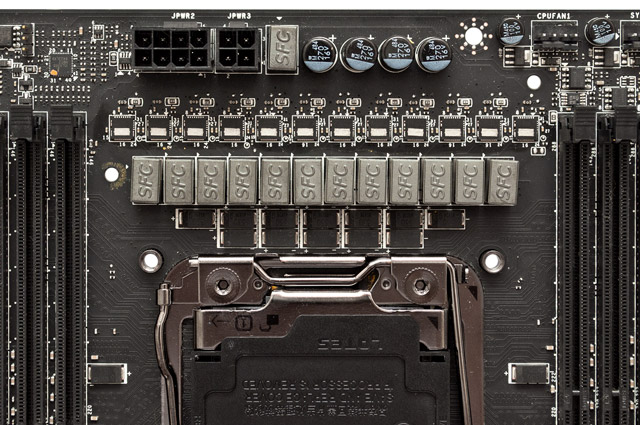

Одним из самых сильных конкурентных преимуществ MSI X99S MPOWER является ее мощная подсистема питания. Преобразователь напряжения новинки построен по 12-канальной схеме, в качестве силовых элементов применены интегральные сборки DrMOS второго поколения, а в цепях узла электропитания установлены дроссели SFC и полимерные емкости с низким тангенсом угла диэлектрических потерь. Напряжение к силовой подсистеме подводится при помощи восьмиконтакного разъема, ему помогает четырехконтактный коннектор, обеспечивающий дополнительное питание на случай экстремального разгона. За работу VRM, формирующего напряжение VCCIN, отвечает цифровой ШИМ-контроллер ISL6388, который обеспечивает управление шестью независимыми каналами, компенсацию падения напряжения при нагрузке, отключение неиспользуемых фаз в простое и многое другое.

MSI X99S MPOWER

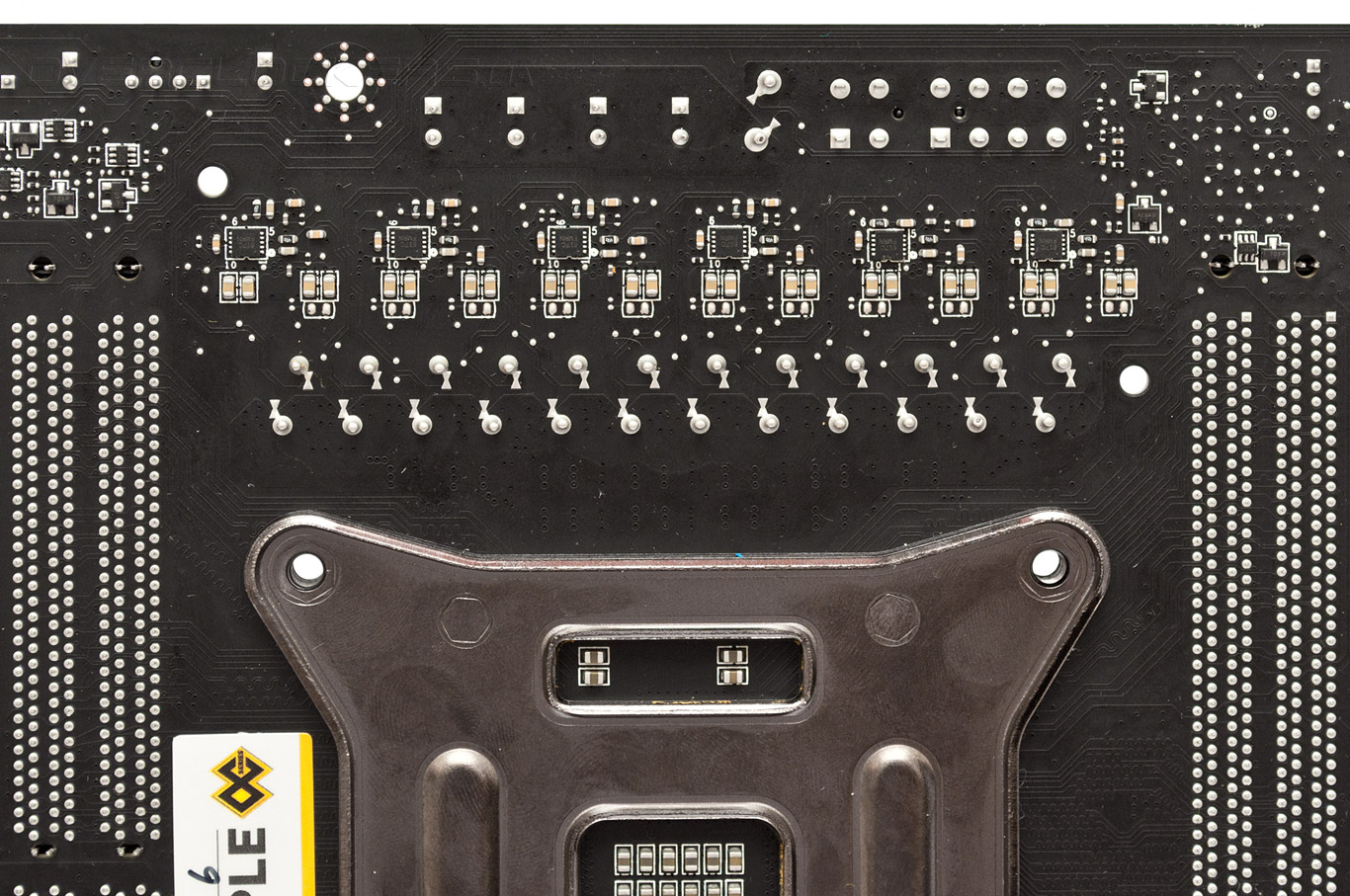

На тыльной поверхности печатной платы находятся шесть драйверов-удвоителей фаз ISL6617C, которые выделяют минимальное количество тепла, так что отсутствие для них дополнительного охлаждения не должно отразиться на стабильности при разгоне.

MSI X99S MPOWER

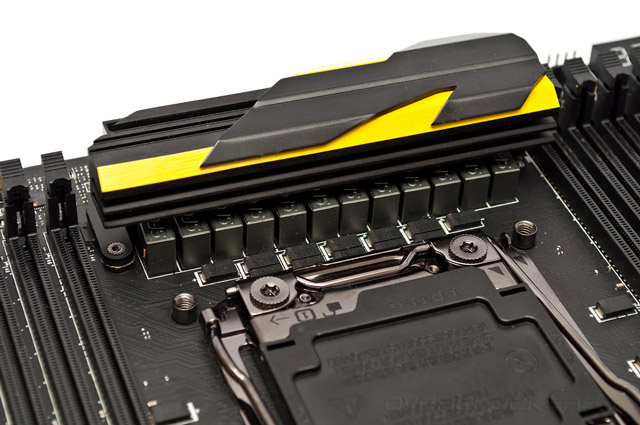

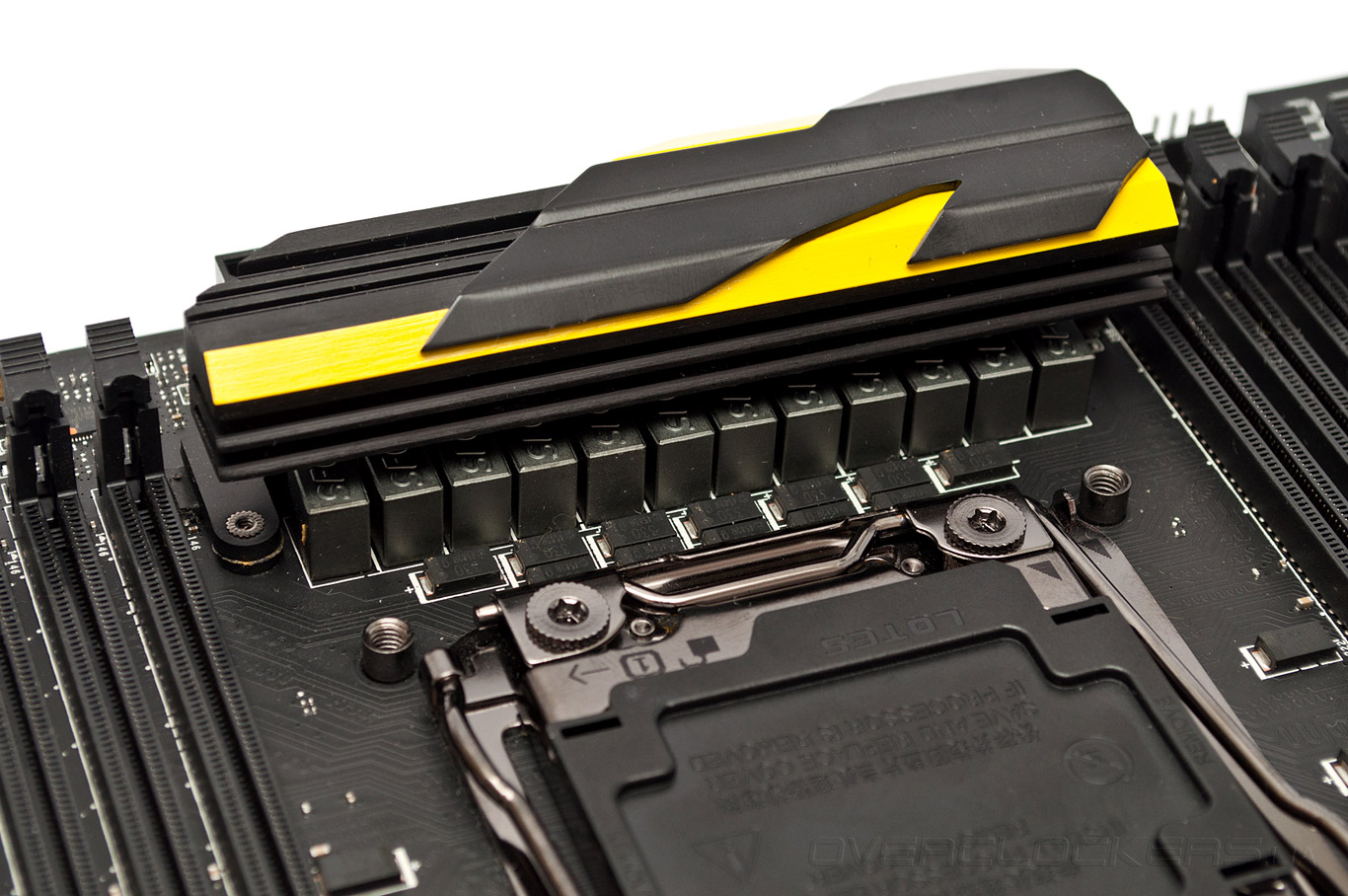

Силовые элементы охлаждаются небольшим радиатором, размеры которого выглядят более чем скромно на фоне монструозных конструкций, которыми оснащены большинство моделей конкурентов аналогичного класса. Очевидно, КПД интегральных сборок DrMOS так высок, что инженеры MSI посчитали достаточным установить охладитель столь скромных габаритов.

MSI X99S MPOWER

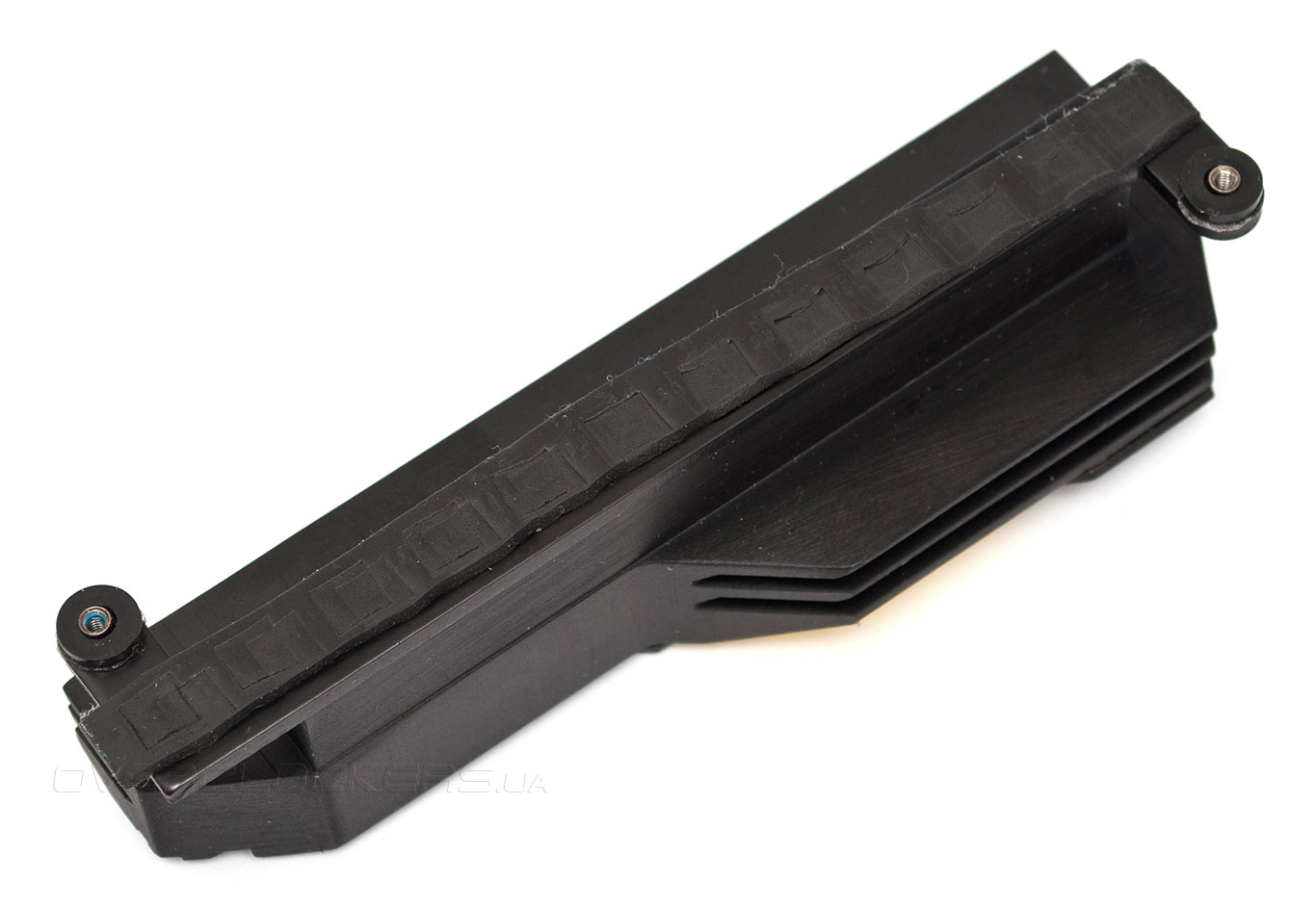

Силовые элементы контактируют с подошвой радиатора через прокладку из черного пластичного термоинтерфейса. Несмотря на отсутствие усилительной пластины в конструкции винтовое крепление обеспечивает достаточное усилие прижима.

MSI X99S MPOWER

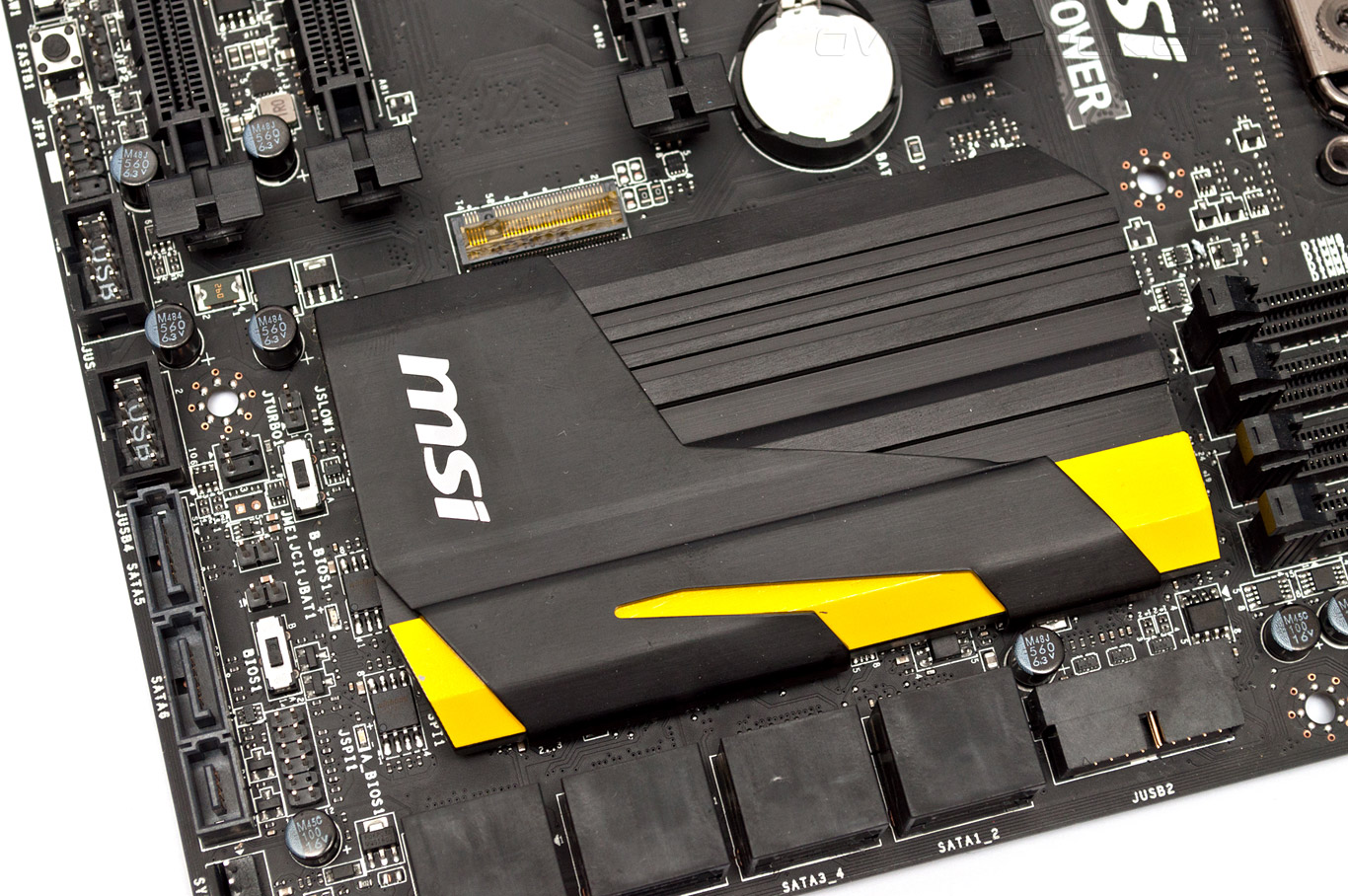

Для подключения вентиляторов служат пять четырехконтактных разъемов с поддержкой управления скоростью вращения посредством ШИМ, а единственная микросхема системной логики охлаждается плоским радиатором средних размеров.

MSI X99S MPOWER

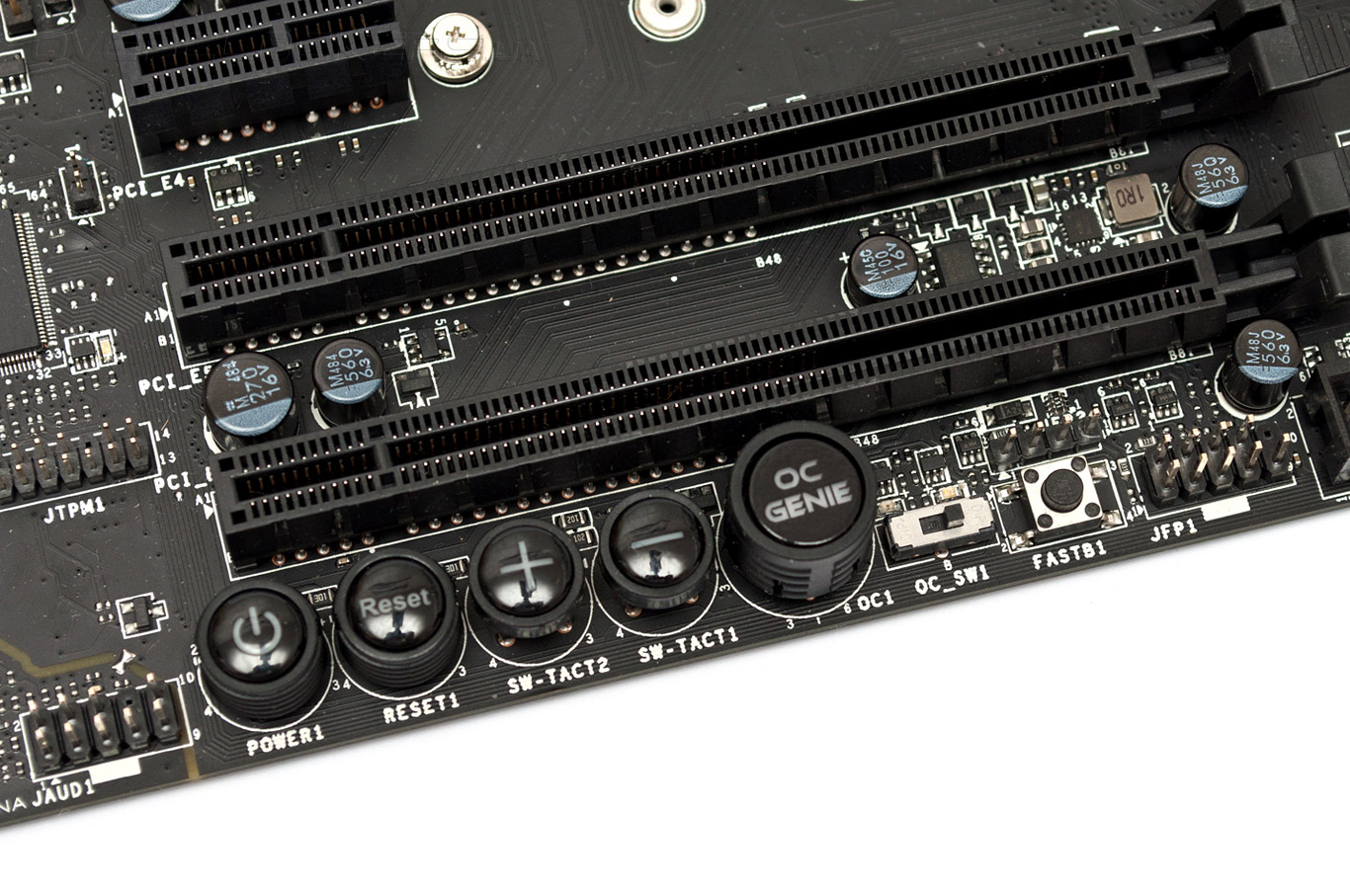

MSI X99S MPOWER оснащена целым набором инструментов для оверклокинга, объединенных под общим названием OC Essentials. На левом нижнем крае материнской платы находятся кнопки включения и перегрузки, клавиша OC Genie, включающая одноименную технологию автоматического повышения быстродействия, и переключатель OC_Switch, который позволяет выбрать один из двух встроенных профилей авторазгона. Здесь же находятся две кнопки регулировки базовой частоты, для работы которых требуется установка специальной программы Direct OC, и клавиша FASTB, запускающая функцию GO2BIOS для принудительного входа в UEFI Setup.

MSI X99S MPOWER

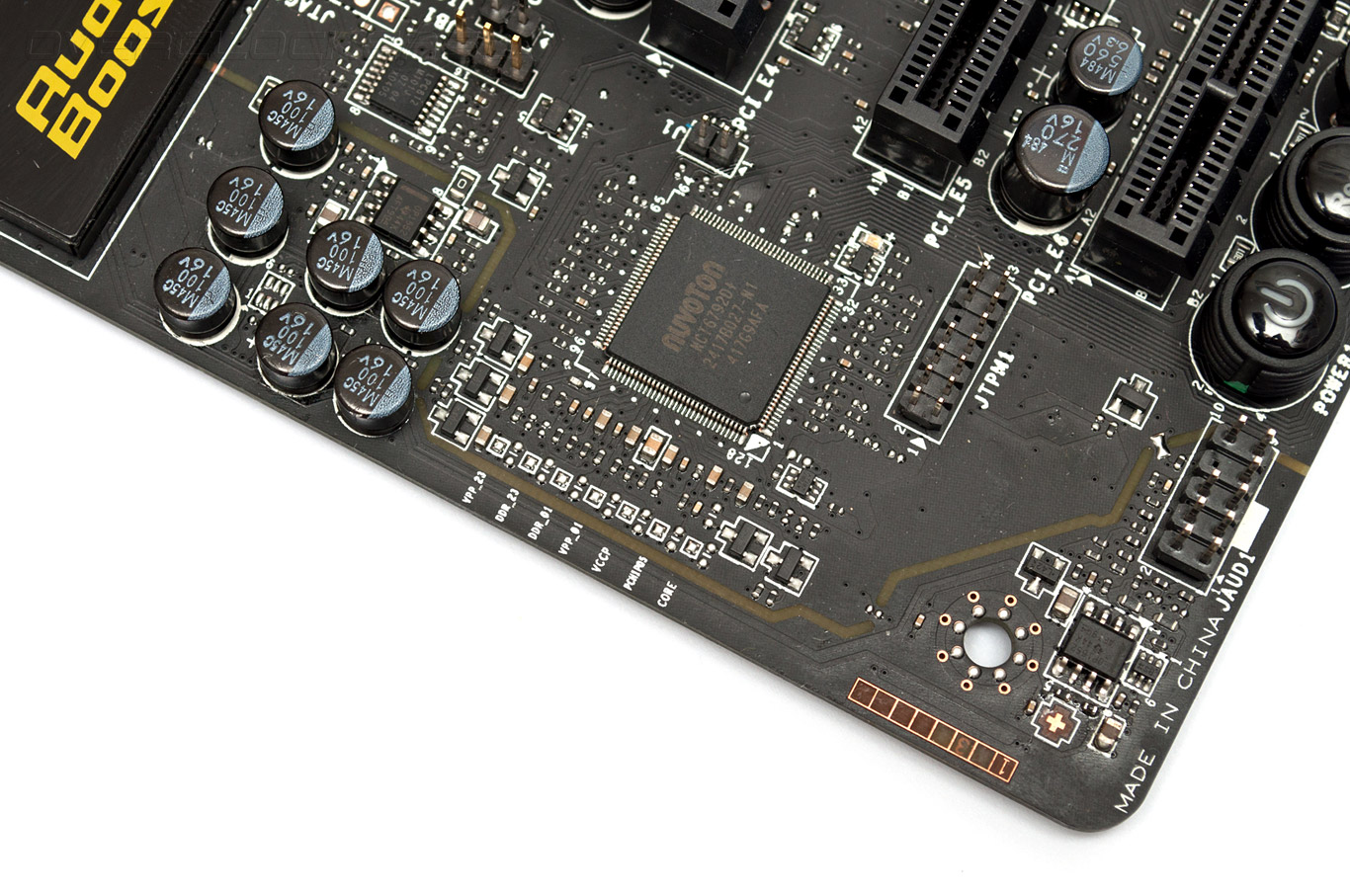

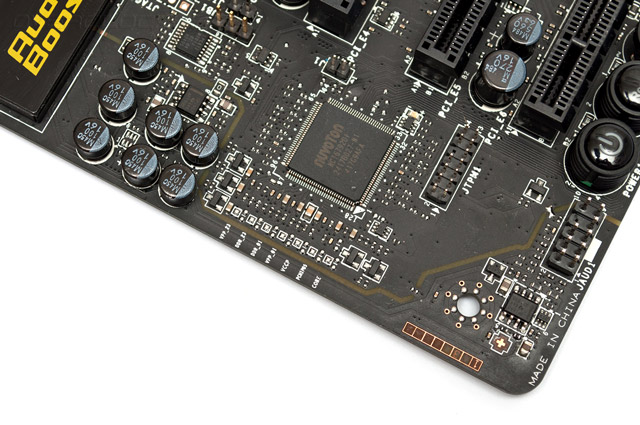

На левом крае печатной платы расположились контактные площадки для измерения напряжения V-Check Points 2. Их размещение несколько непривычно, так как свободный доступ к ним возможен только в условиях открытого стенда, а в случае установки «материнки» в корпус системного блока придется паять переходники-удлинители.

MSI X99S MPOWER

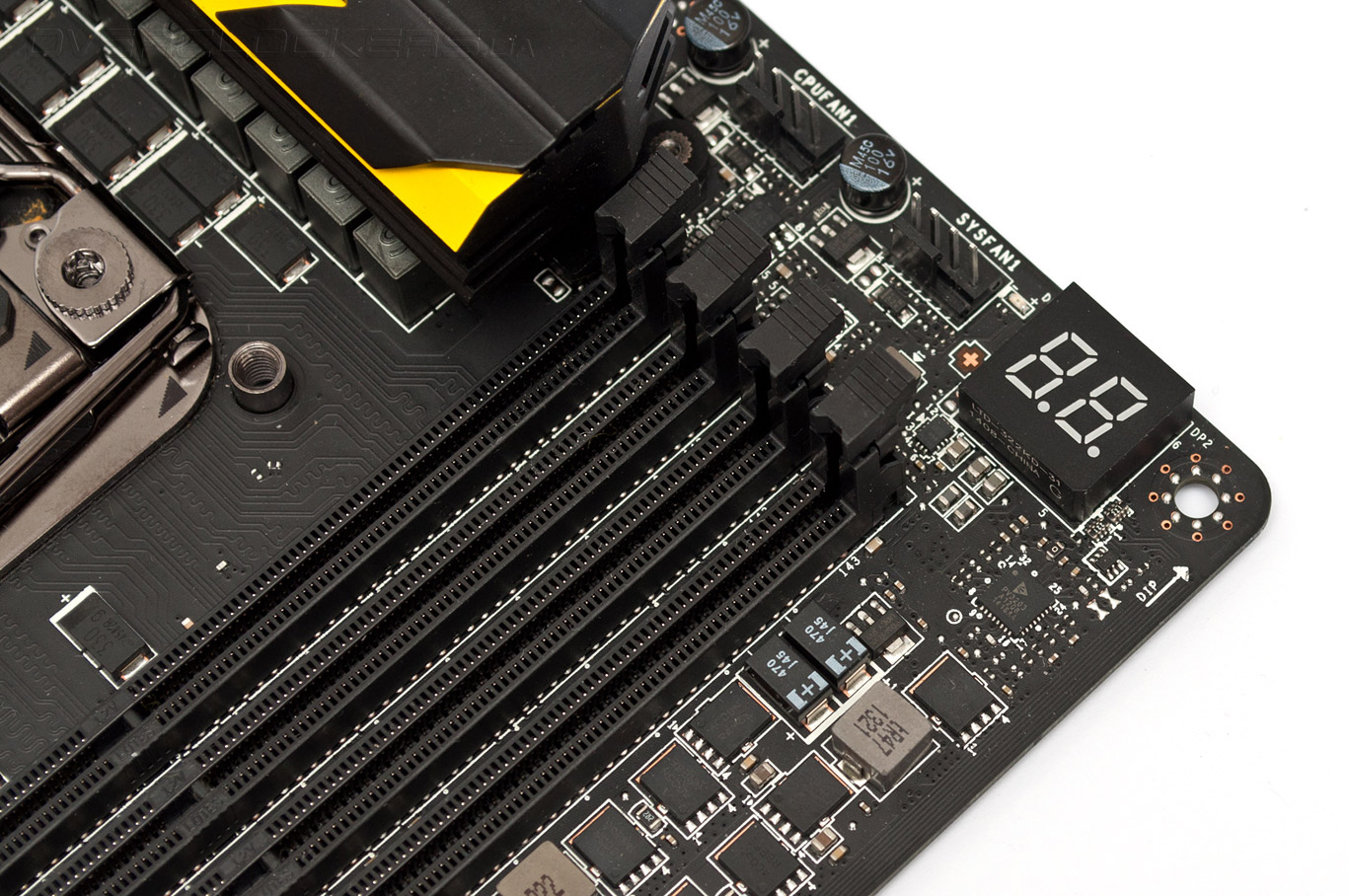

В правом верхнем углу MSI X99S MPOWER нашлось место для светодиодного индикатора кодов POST, на который после загрузки выводится текущая температура центрального процессора. Рядом с ним находится двухфазный преобразователь напряжения, управляемый ШИМ-контроллером Poweration PV3203, который отвечает за электропитание двух из четырех каналов модулей ОЗУ. Второй такой же преобразователь расположился между процессорным сокетом и первым по счету разъемом PCI Express x16.

MSI X99S MPOWER

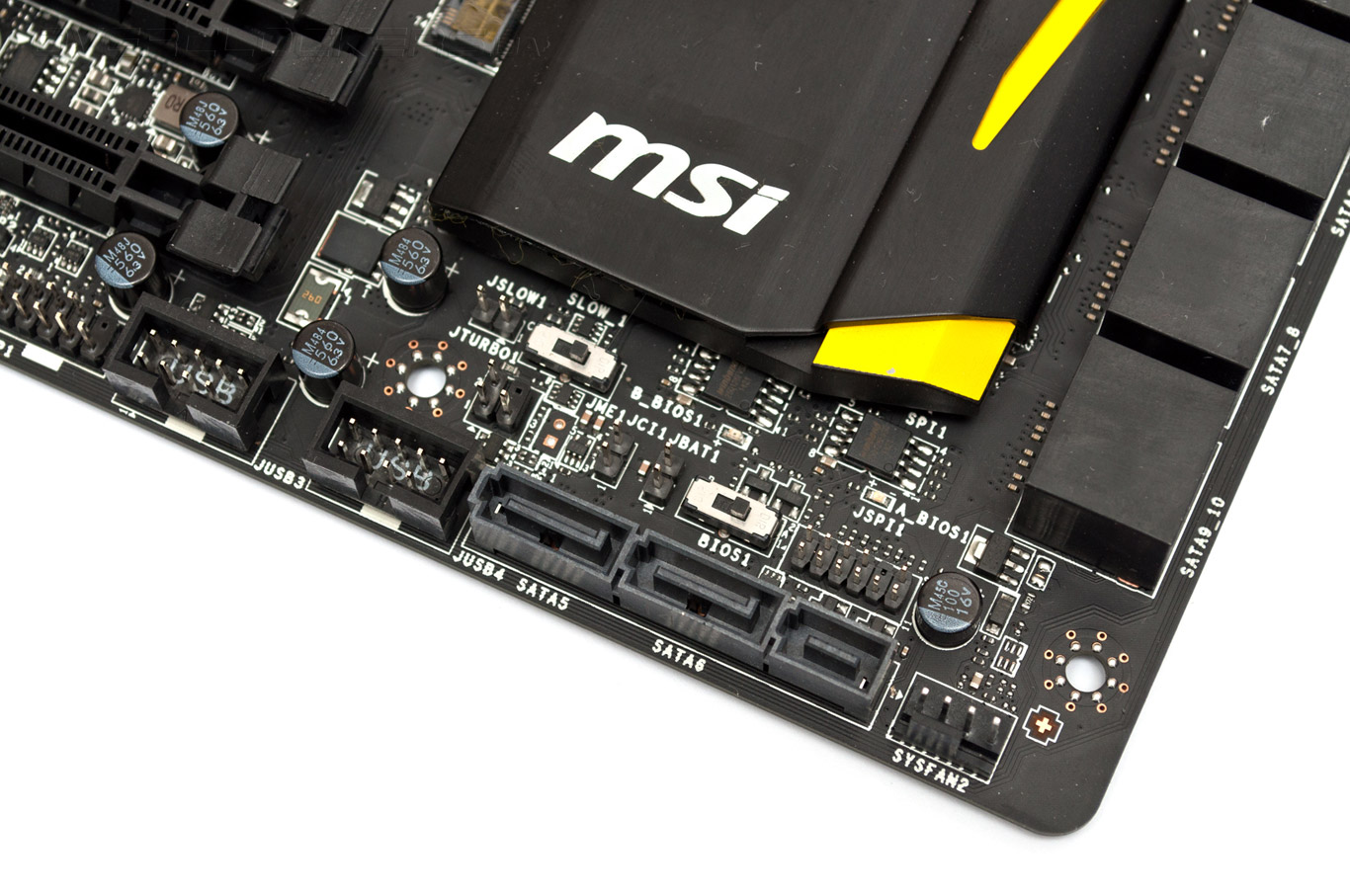

Новинка оснащена парой чипов EEPROM, в которых хранятся основная и резервная копии прошивки. Микропереключатель BIOS1, установленный справа на нижнем крае РСВ, позволяет выбрать микросхему, с которой будет выполняться загрузка. Рядом с ним находится «микрик» SLOW, включение которого принудительно снижает тактовую частоту и напряжение центрального процессора, а также разъем SATA Express с пропускной способностью 10 Гбит/с, предназначенный для подключения высокоскоростных твердотельных накопителей.

MSI X99S MPOWER

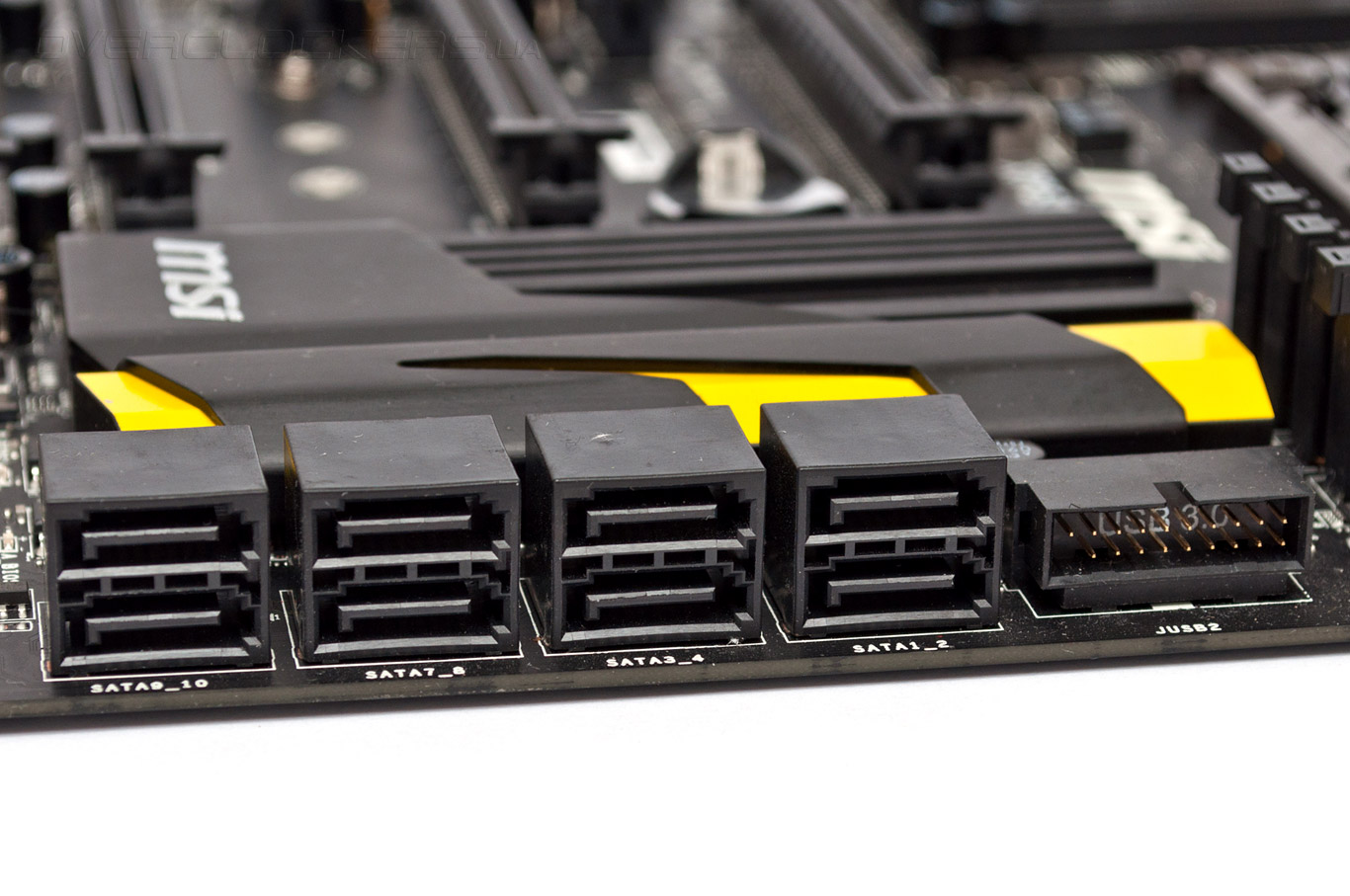

Порт SATA Express совмещен с двумя каналами SATA 6 Гбит/с, а еще восемь портов SATA 6 Гбит/с расположились по правому краю печатной платы. Все они подключены к системной логике Intel X99, но только шесть из десяти интерфейсов поддерживают создание массивов RAID и фирменную технологию кэширования Intel Smart Response.

MSI X99S MPOWER

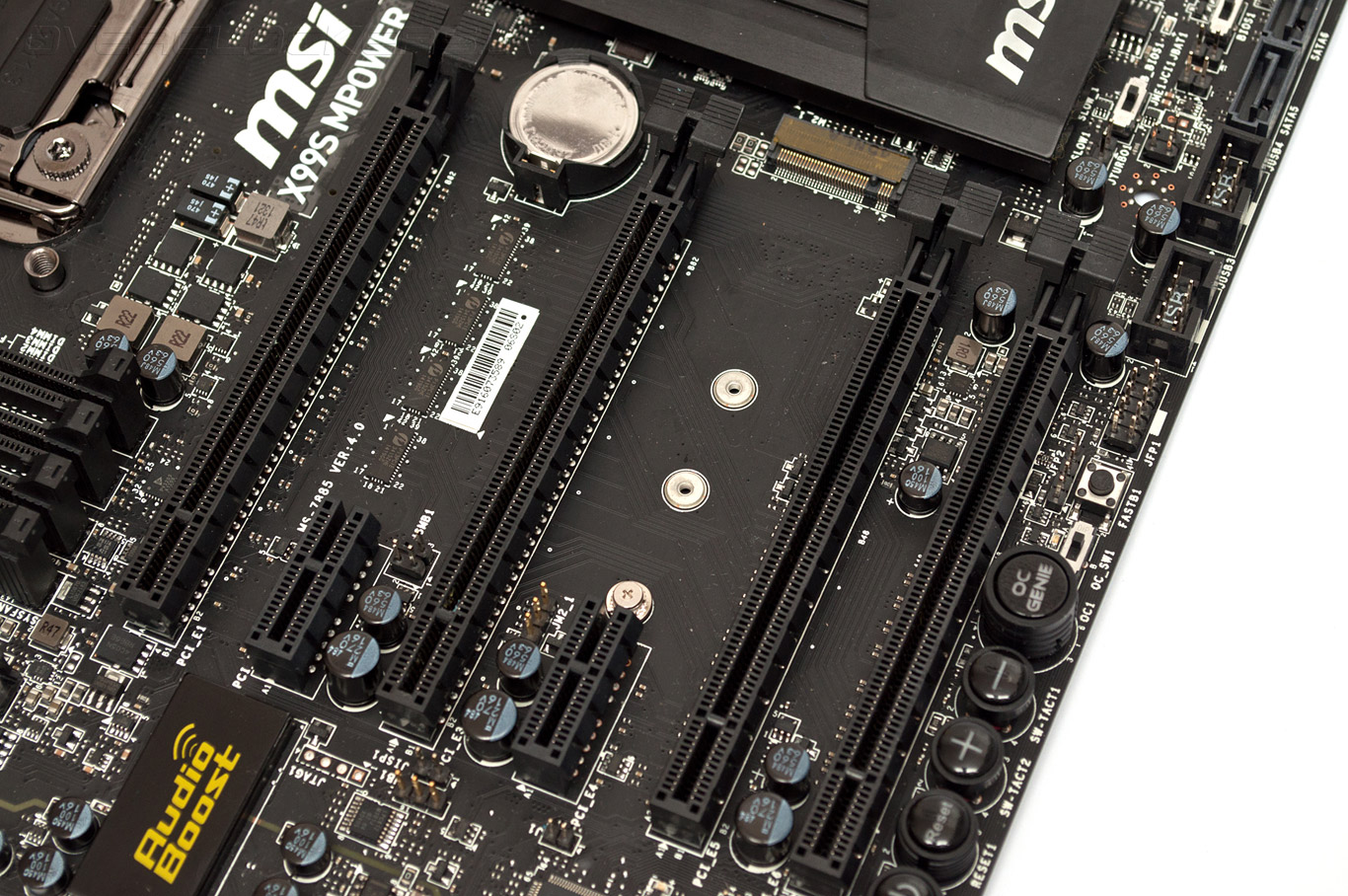

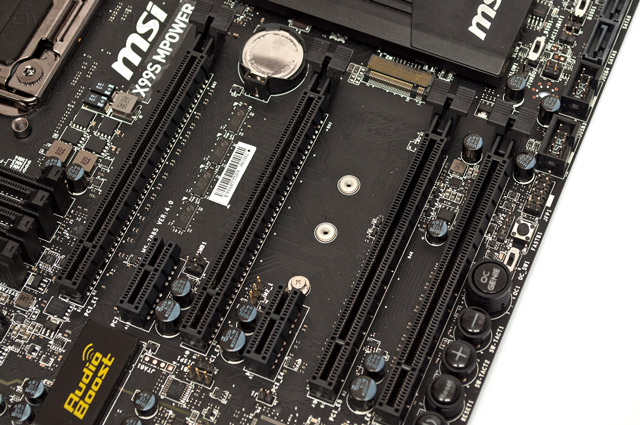

Для установки графических ускорителей новинка оснащена четырьмя портами PCI Express 3.0 x16, обеспечивающими одновременную работу трех видеокарт. В случае установки старших Haswell-E, которые поддерживают 40 линий PCI-E, слоты могут работать в режимах «x16+x0+x0+x0», «x16+x16+x0+x0» и «x16+x16+x0+x8», тогда как владельцам Core-i7 5820K будут доступны схемы «x16+x8+x0+x0» или «x8+x8+x8+x0», поскольку в процессоре количество линий PCI-E уменьшено до 28. Между вторым и третьим разъемами PCI Express 3.0 x16 находится порт М.2 для установки SSD формата NGFF, к нему подведены четыре линии PCI-E 3.0, обеспечивающие пропускную способность до 32 Гбит/с. Кроме того, материнская плата оснащена двумя слотами PCI-E 2.0 x1, предназначенными для инсталляции карт расширения.

MSI X99S MPOWER

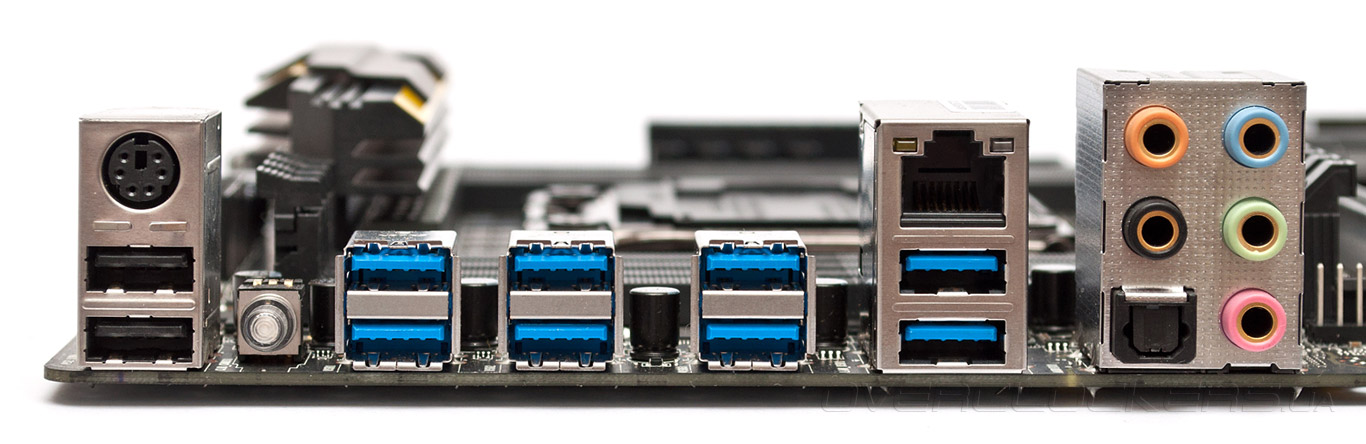

Звуковая подсистема MSI X99S MPOWER базируется на качественном 7.1 HDA-кодеке Realtek ALC1150, который для защиты от электромагнитных помех окружен защитным металлическим экраном. В звуковом тракте используются качественные полимерные конденсаторы ELNA, низкочастотные цепи отделены от остальной части печатной платы зазором в медных проводниках, а для работы с высокоомными стереонаушниками установлена пара операционных усилителей TI OP1652. За работу локальной сети Gigabit Ethernet отвечает контроллер Intel I210, а подключение разнообразной периферии обеспечивают шесть портов USB 2.0 и 12 интерфейсов USB 3.0. В итоге, на задней панели системной платы расположились:
  • комбинированный порт PS/2,
  • два разъема USB 2.0;
  • кнопка Clear_CMOS;
  • восемь портов USB 3.0;
  • сетевой интерфейс RJ-45;
  • пять аналоговых аудиовыходов;
  • цифровой выход S/PDIF.
MSI X99S MPOWER

По части возможностей расширения новинке не хватает, разве что, беспроводных интерфейсов, а в остальном, функциональность MSI X99S MPOWER находится на достаточно высоком уровне.
