Обзор материнской платы MSI MPG Z390 Gaming Pro Carbon. Бойкий претендент

Через нашу тестовую лабораторию уже прошли две недорогие модели от MSI на базе Intel Z390, обе оставили после себя достаточно приятное впечатление, а сегодня мы рассмотрим продукт рангом выше — здесь ряд узлов усиленнее, крепче или попросту интереснее, чем на более дешёвых. Главным образом будет любопытен сектор стабилизатора напряжений, как он покажет себя в разгонных испытаниях.

У нас оказалась версия без суффикса «AC», обозначающего наличие на борту предустановленного адаптера для беспроводных сетей, стоимость такой модели немного меньше (речь про сумму около $20), в остальном мы видим типичную плату сегмента «middle», тут нет каких-либо особых аппаратных бонусных возможностей, все гнёзда связаны с сокетом, хабом и/или мультиконтроллером. Более детально обо всём речь пойдёт дальше, а пока можно взглянуть на таблицу с общим набором возможностей.

Упаковка и комплектация

Компания продолжает использовать образ гоночного болида, в очередной раз акцент — на иллюминации. Как позже станет понятно, элемент такой же формы, как обозначенные спереди «фары» на переливающей основе, находится на пластиковой накладке у задней панели с портами, он-то и оснащён подсветкой. Коробка обычных, средних размеров из плотного картона.

Сзади есть фото устройства, небольшая таблица с характеристиками, отдельное схематическое изображение задней панели. Кроме этого, перечислены ключевые особенности аппаратного характера, больше похожие на рекламные лозунги.

Верхний лоток из картона занят платой, а ниже находится комплект поставки. Там есть:

• руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• многоязычная инструкция по быстрой установке;
• небольшой рекламный буклет с продукцией MSI;
• комплект из двенадцати ярлыков для маркировки кабелей SATA;
• наклейка с логотипом MSI Gaming Series;
• диск с драйверами и фирменным ПО;
• карточка регистрации покупателя;
• два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
• пара крепёжных винтов для устройств формата M.2;
• три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
• двойной жёсткий мостик для организации SLI.

Один из перечисленных кабелей под светодиодные устройства на фото не попал, защитная конструкция для портов на задней панели здесь предустановлена, она удерживает заглушку, обычно включённую в комплект поставки.

Внешний вид

У изделия позиционирование платы для сборки крепкой, игровой системы, потому разнообразных бонусов для условий работы вне корпуса тут нет, речь идёт про какие-либо кнопки, переключатели, контактные площадки под замер действующих напряжений. Габариты соответствуют формату ATX, в наличии девять отверстий для закрепления на корпусном поддоне.

Все навесные элементы закреплены винтами. Сзади отмечены участки, где следует удостовериться в отсутствии стоек, во избежание их возможного контакта с платой и её последующего повреждения.

Иллюминация образована двумя участками. Первый, как я уже выше отмечал, являет собой часть накладного козырька над задней панелью, а второй — это вся правая грань платы, с небольшим исключением на месте под кабель питания. Всего там распаяно двенадцать направленных в сторону светодиодов со светорассеивающей линзой.

Под охлаждение PCH предусмотрели огромный литой легкосплавный брусок чёрного цвета, он выступает основой для ещё одного радиатора.

В наличии два посадочных места под устройства форм-фактора M.2, оба не имеют ограничений по предельной длине — использовать можно изделия до 11 см включительно. Верхний слот не сопровождается охладителем.

Для нижнего предусмотрен массивный составной радиатор, нижняя основа — личный для PCH, верхний же теплосъёмник оснащён термопрокладкой большой площади и толщины. Крепёж производится тремя винтами.

К обоим слотам подведены как PCI-E линии, так и SATA. Одновременно все доступные выходы под накопители использовать не выйдет, для справки производитель предусмотрел подробную инструкцию в руководстве.

Слоты SATA — продольные, их шесть штук. Рядом находится ещё одна продольная площадка — для корпусного кабеля USB 3.1 Gen1. Вторая площадка для такого же кабеля будет уже поперечной, как и остальные похожие — одна для нужд USB 3.1 Gen2 и две — под провода для портов поколения 2.0.

Благодаря наличию четырёх свитчей, линии от CPU могут быть поровну распределены между экранированной парой слотов PCI-E x16. Оставшаяся четвёрка пластиковых чёрных гнёзд взаимодействует с хабом. По такому же принципу была выстроена схема и на предшествующей модели MSI Z370 Gaming Pro Carbon AC.

Кодек с непривычным именем ALC1220P размещён под экранирующим колпаком, ему помогать в работе будет один операционный усилитель и группа из конденсаторов специального типа.

Слоты под модули ОЗУ также экранированы, над каждым их них распаяно по светодиоду белого цвета, в случае установки соответствующей планки памяти активируется свечение. Ещё четыре индикатора того же оттенка тут необходимы для упрощённой диагностики, они образуют комплекс EZ Debug LED. При активации XMP появится свет от девятого индикатора, на этот раз он уже красного цвета.

Два радиатора в силовой зоне стилистически восходят к предшествующей модели платы, тепловой трубки нет. Высота небольшая, потому проблем совместимости с охлаждающими конструкциями не должно возникнуть.

Как и ожидалось, здесь для процессорного напряжения на одну «фазу» больше, чем у продуктов MSI из класса «мейнстрим». Используются шесть внешних моделей драйверов (четыре из них находятся на обратной стороне изделия) и ШИМ-контроллер uP9521 (uPI Semiconductor), организация схемы проходит по принципу «5+1» — для групп CPU и iGPU соответственно. Силовые элементы производства ON Semiconductor — NTMFS4C029N и NTMFS4C024N, много раз виденные в составе узла VRM у MSI.

У кристалла хаба для контакта с радиатором используется паста, а у транзисторов —термопрокладки чёрного цвета достаточной площади. Контакт с радиаторами, благодаря винтовому крепежу, полноценный и надёжный.

Удивительно, но факт — наполнение задней панели тут скромнее, чем на MSI MAG Z390 Tomahawk. А всё из-за наличия у последней модели двух адаптеров проводных сетей. Вспомнив про версию с суффиксом «AC», а также демонтировав защитный козырёк, можно констатировать наличие распаянного порта под модуль для адаптера беспроводных сетей, но следует помнить про его тип — это наиболее актуальный для платформы Intel CNVi, потому, в теории, пользователь может сам добавить подходящий блок. У более дорогой версии продукта он уже предустановлен, а потому сзади окажутся два выхода под комплектную антенну, тем самым странность с набором портов (и их числом) легко объяснима. В целом, число и тип портов соответствуют идее современной сборки.

Возможности UEFI

Посредством интегрированного механизма M-Flash и записанного на «флэшку» последнего микрокода мной проводилась операция по обновлению UEFI.

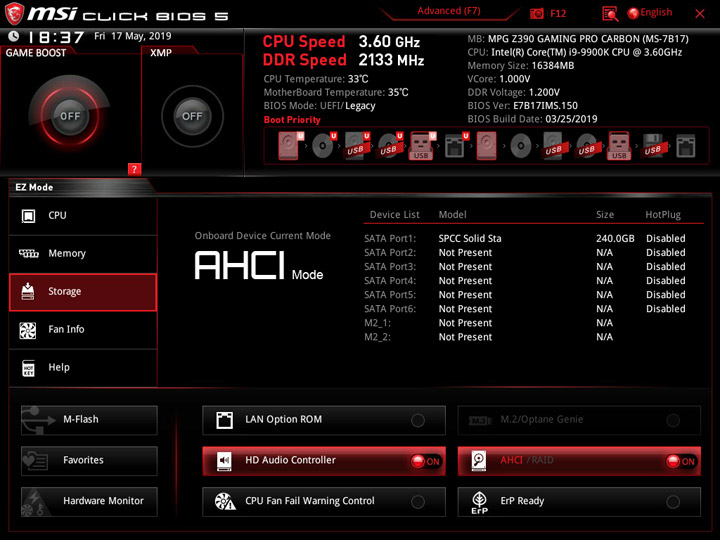

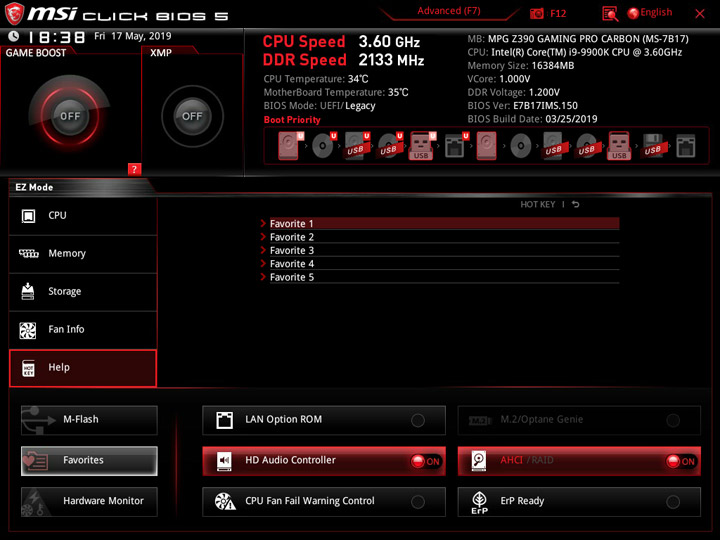

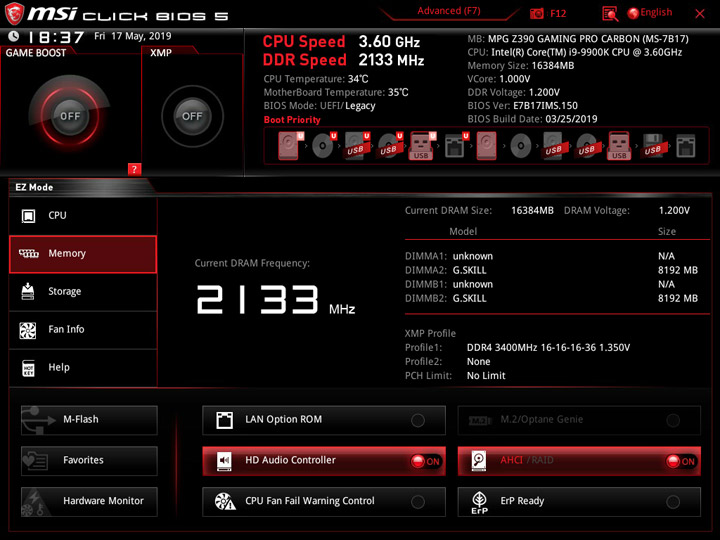

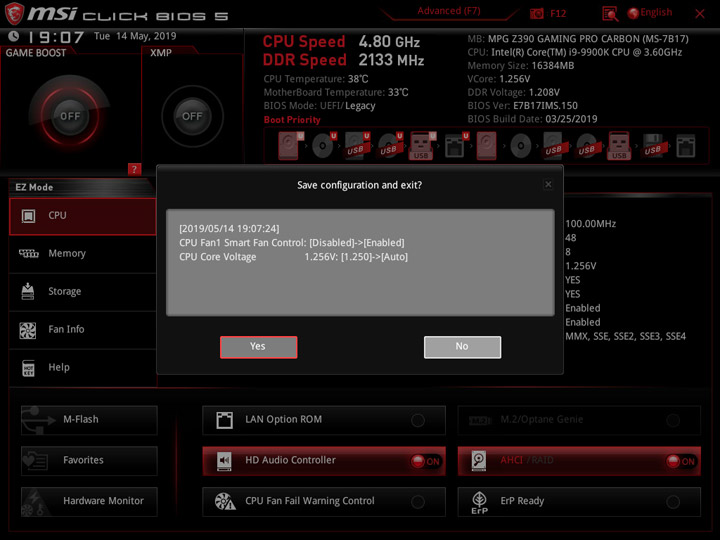

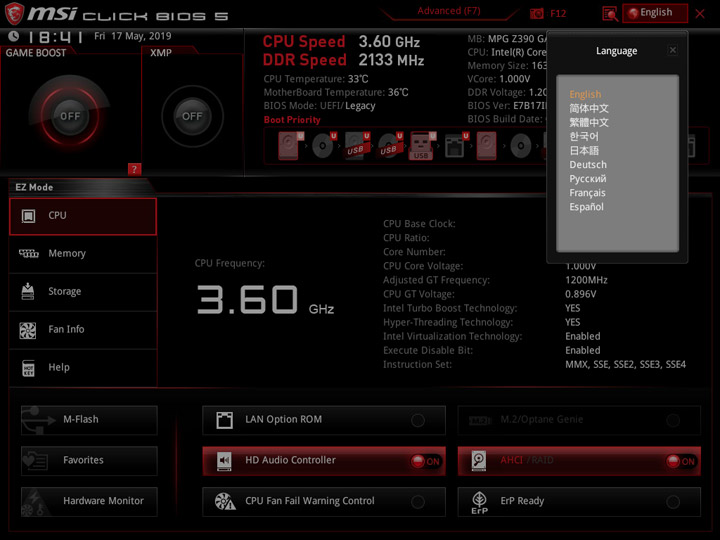

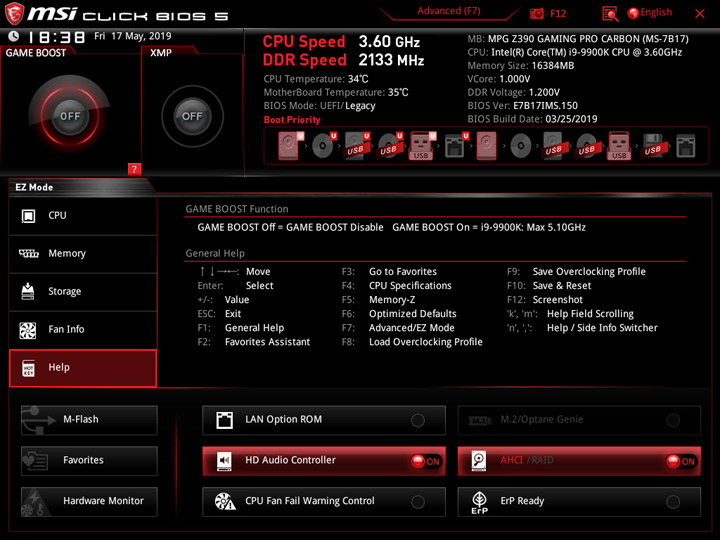

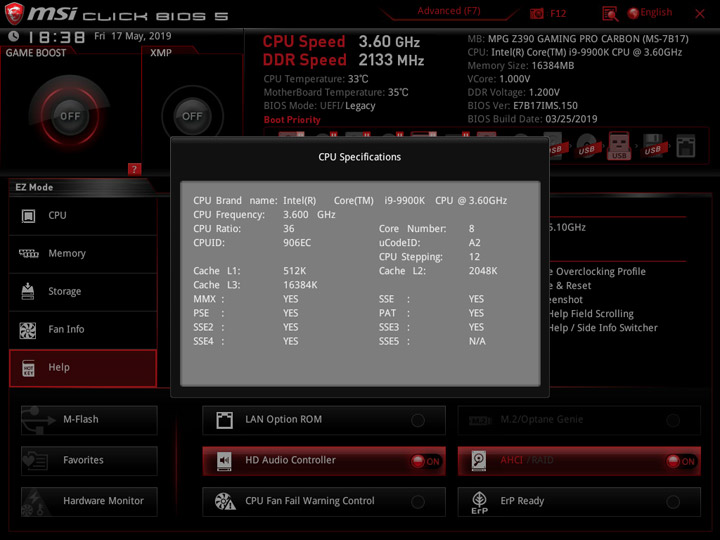

Вне зависимости от активного варианта отображения настроек неизменной будет вся «шапка», там находятся фирменные механизмы по активации разгонного профиля для ЦП и ОЗУ. Правее сконцентрирована актуальная информация о системе, а ниже можно, при содействии мыши, установить приоритет у загрузочных устройств. В базовом варианте меню основное место выделено под информационную среду, более детальную, чем выше. Там можно ознакомиться с составом системы, свойствами и перечнем оборудования. Заготовлены пять разных профилей для концентрации избранных пунктов, если это кому-то захочется сделать.

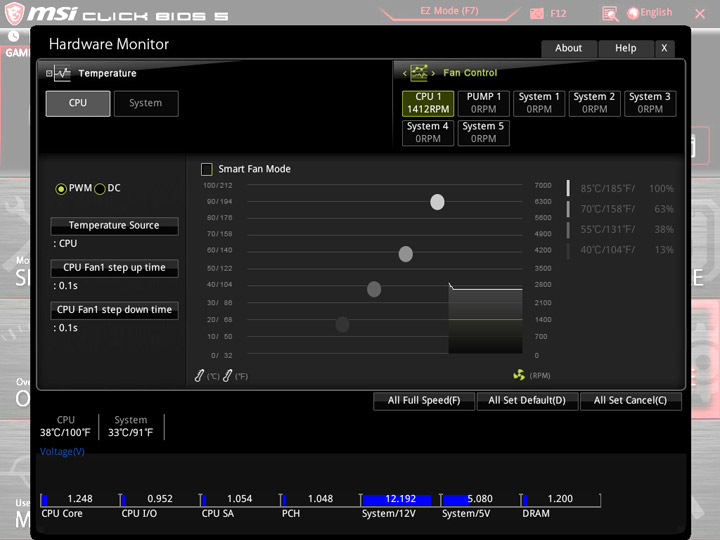

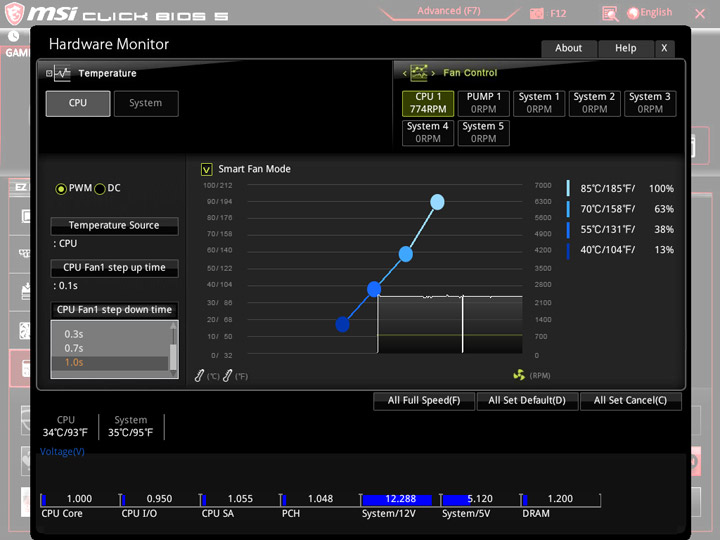

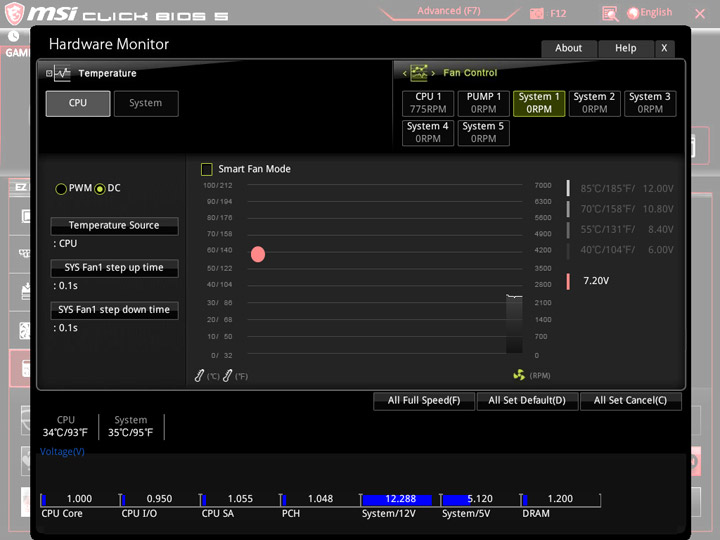

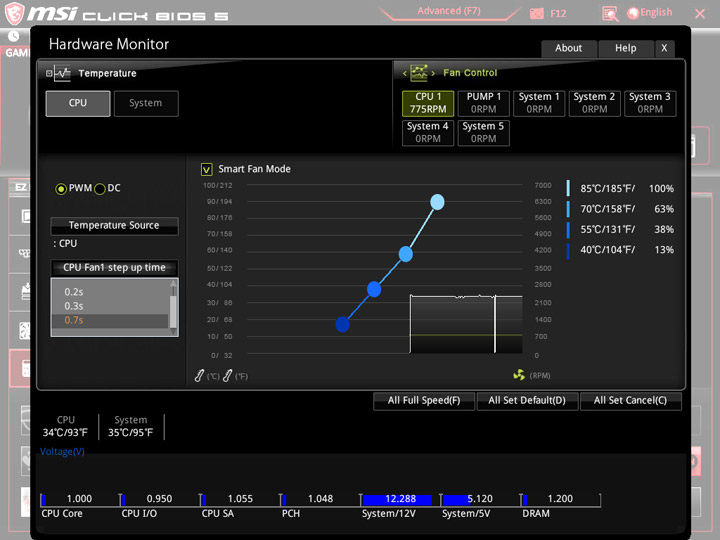

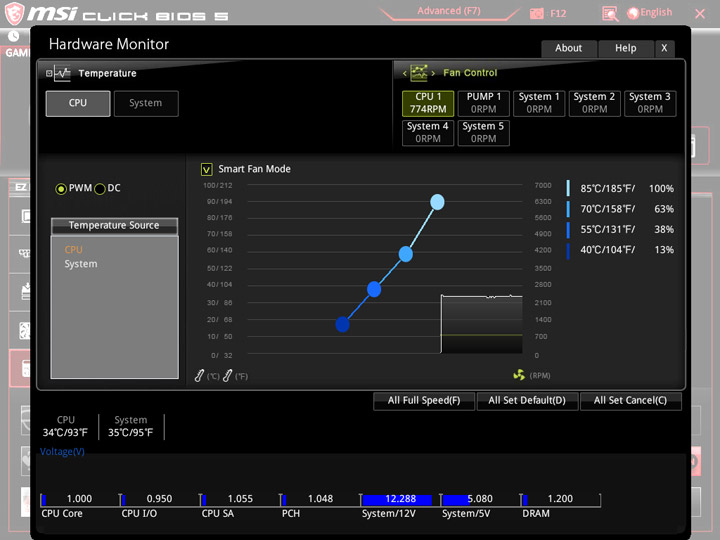

С удивлением я обнаружил всего два температурных параметра, на которые владелец в праве рассчитывать при работе со схемами охлаждения — CPU и System, а ведь в более дешёвых платах здесь доступно большее число датчиков. На каждой площадке всё ещё можно выбрать способ управления вентилятором или помпой — PWM или DC.

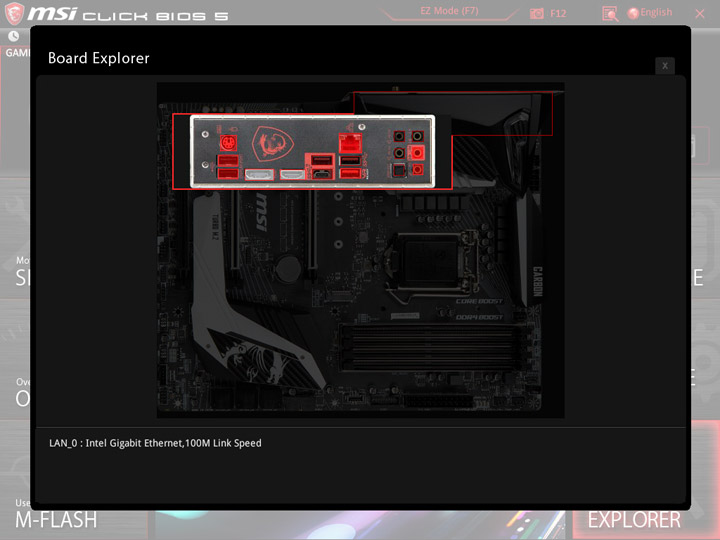

Реализован поиск по параметрам, пригодится для малознакомых с современными платами энтузиастов. Есть набор из локализаций, где можно увидеть и русский язык.

Внешний вид и структура полного варианта работы с настройками не менялась уже давно, поклонники плат от MSI без приступят к взаимодействию с продуктом без затруднений.

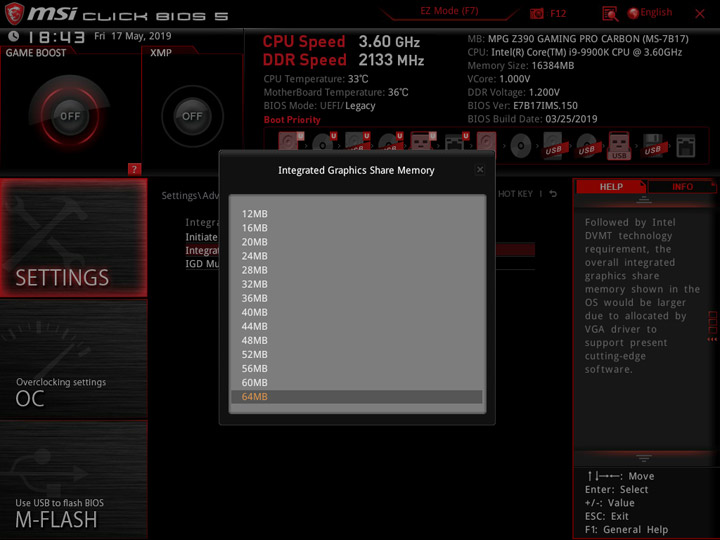

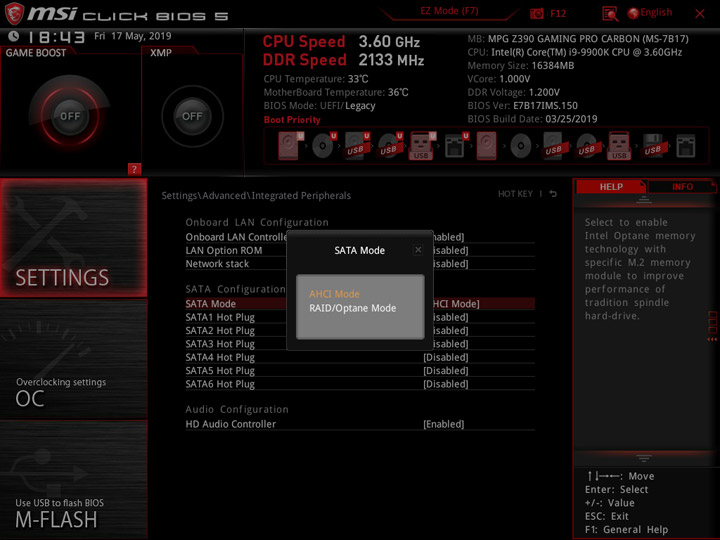

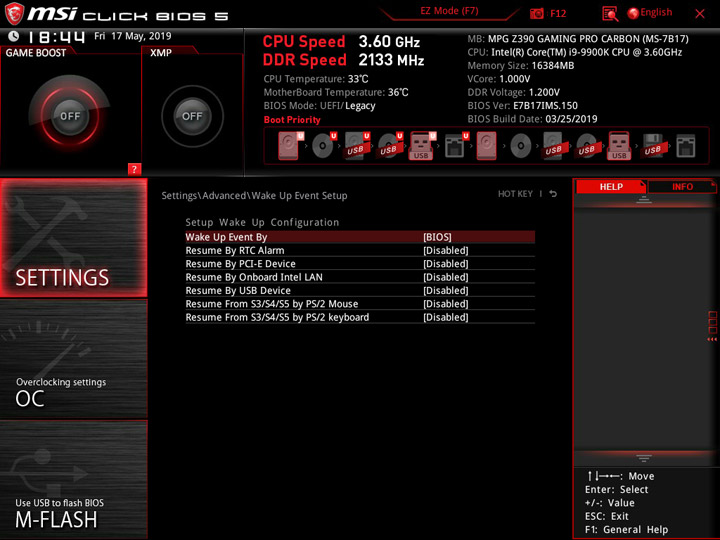

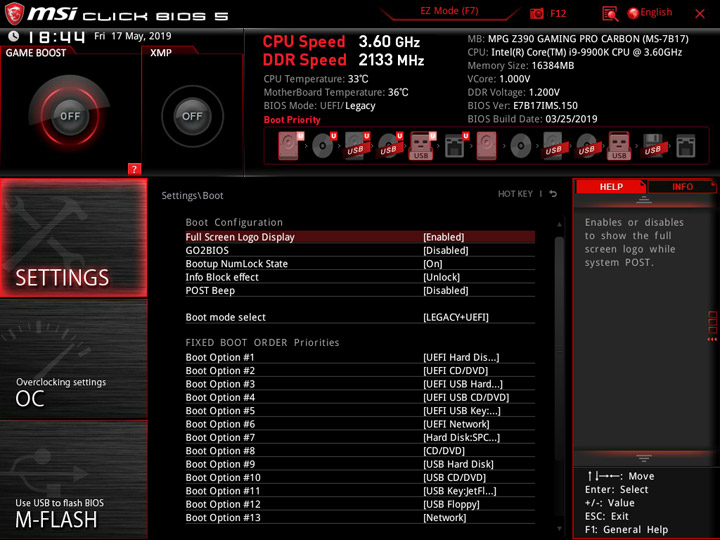

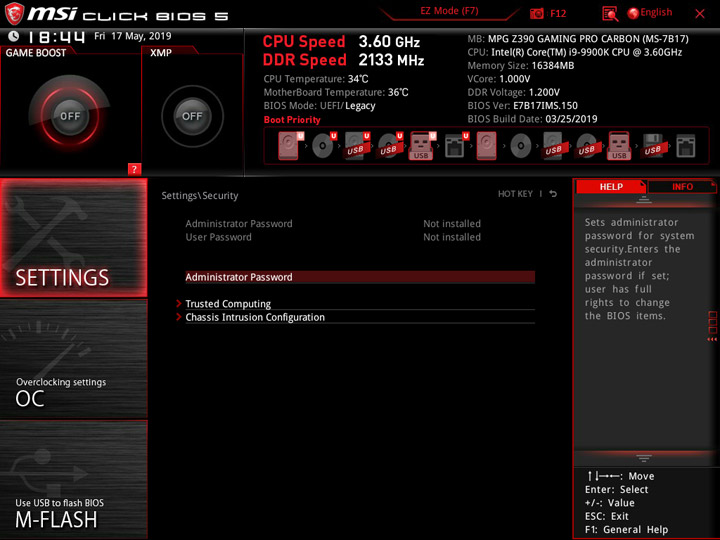

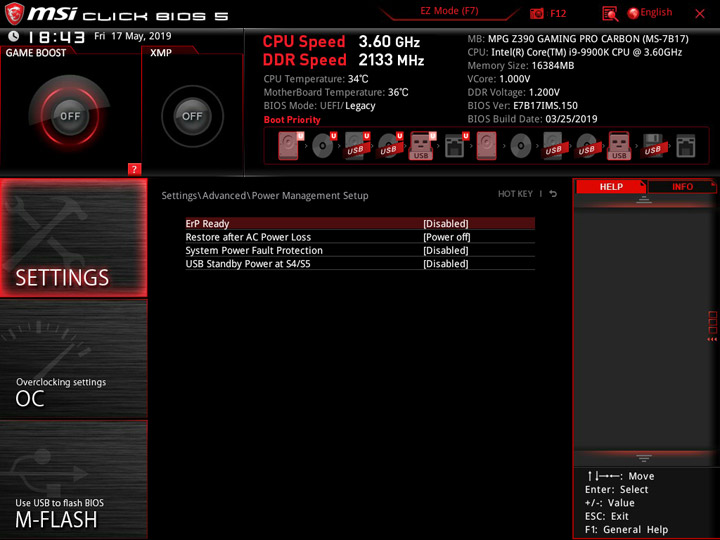

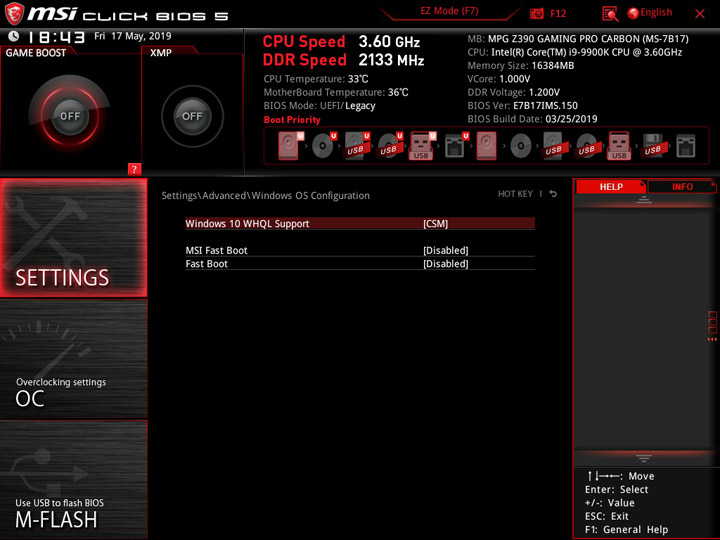

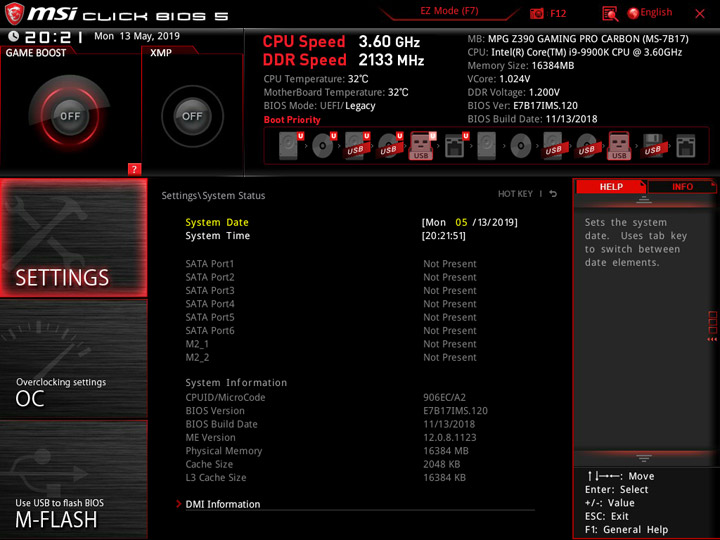

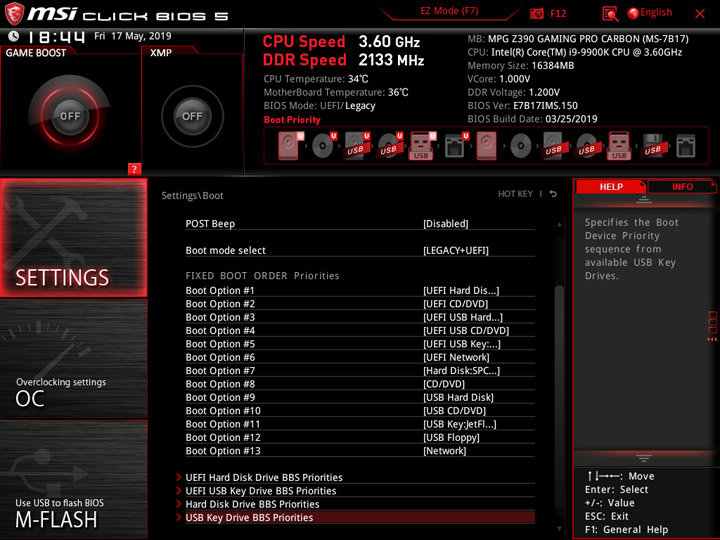

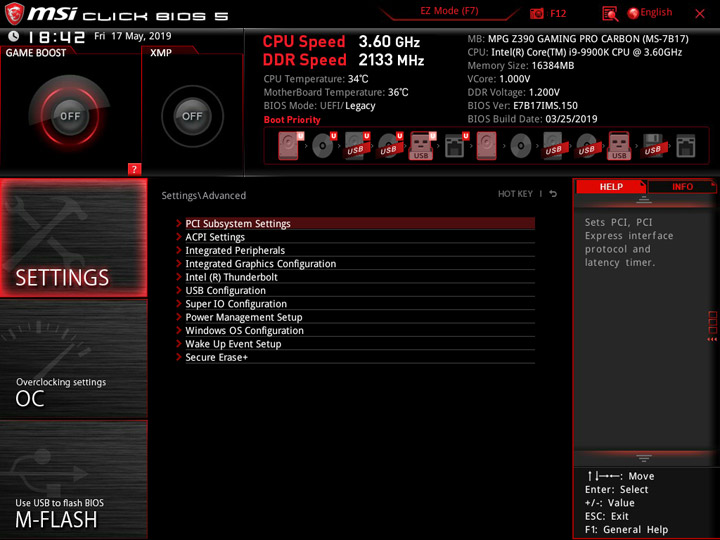

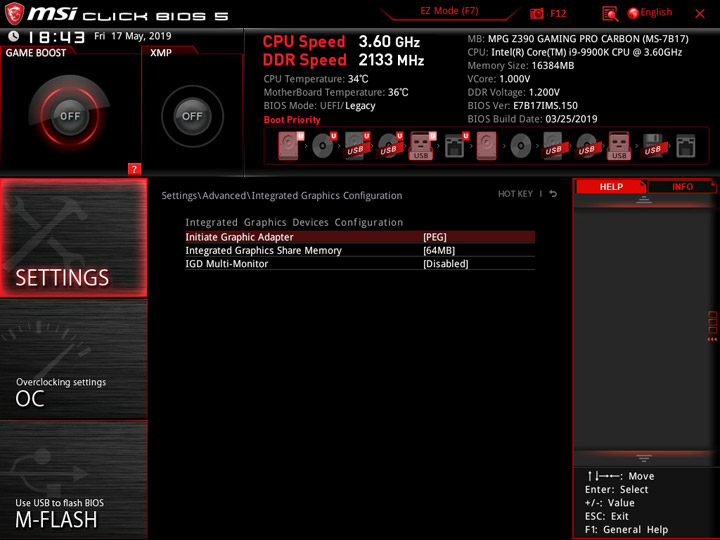

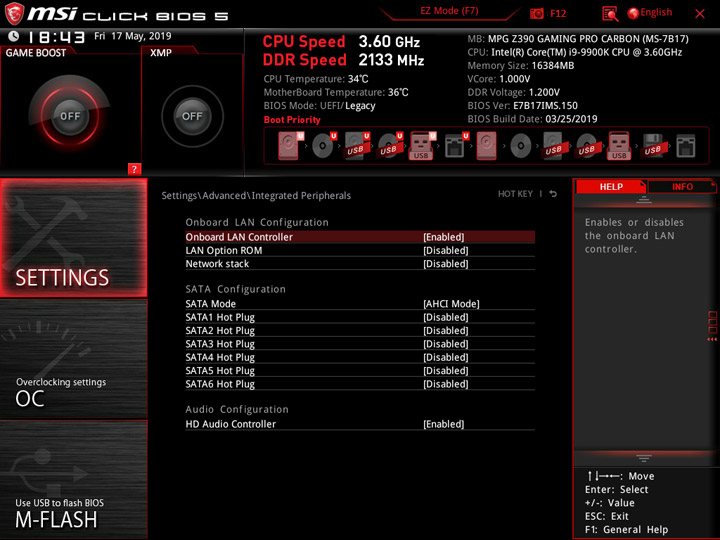

Блок «Settings» — точка доступа к настройкам различного оборудования и узлов на плате, не имеющих прямого отношения к оверклокингу. Вышло обнаружить забавный нюанс, касающийся объёма буфера памяти для iGPU, обычно предельный размер составляет 1 ГБ, но здесь, вероятно, из-за невнимания или ошибки, больше 64 МБ выбрать не выйдет. Скорость опроса оборудования изначально достаточно высокая.

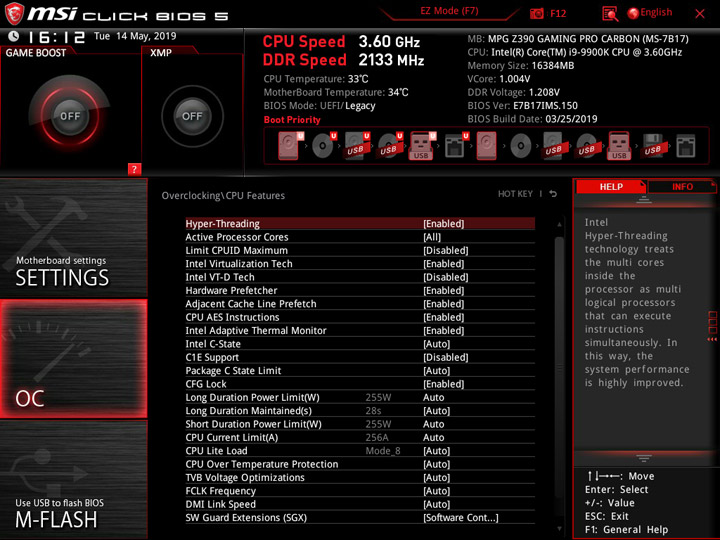

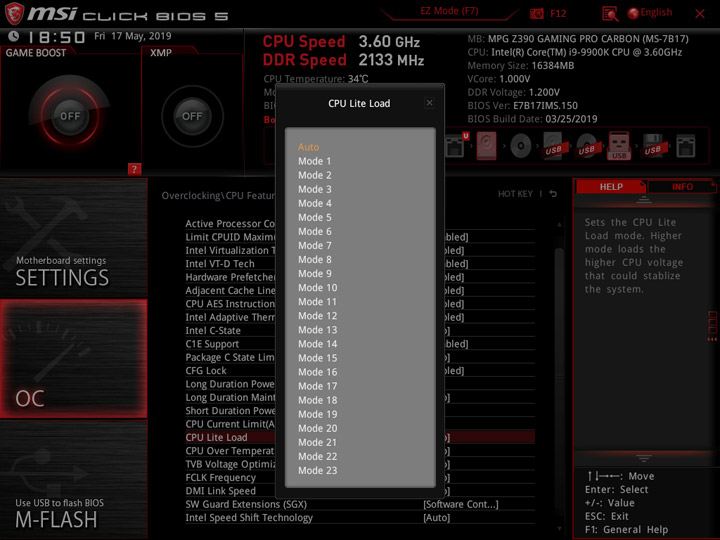

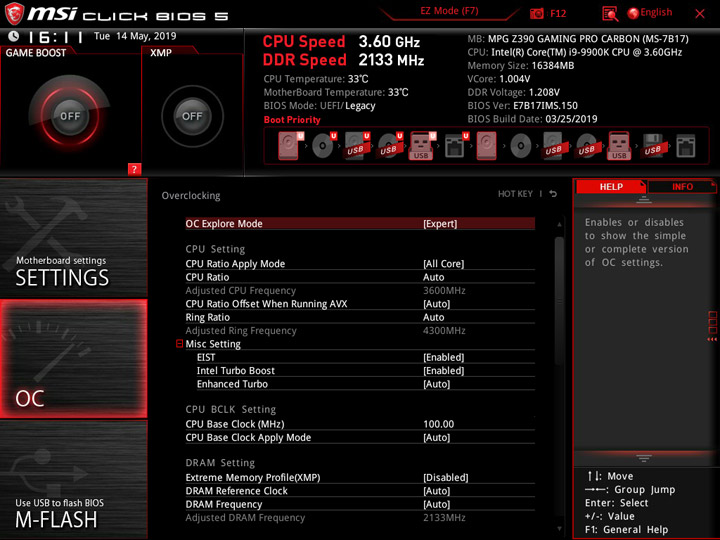

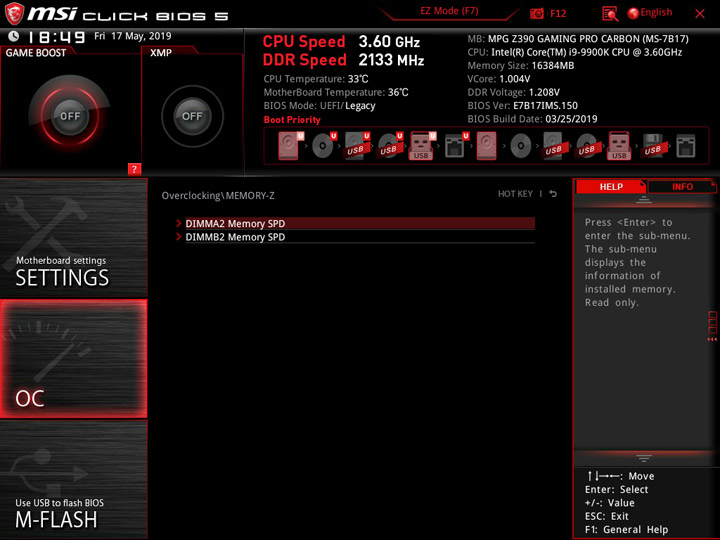

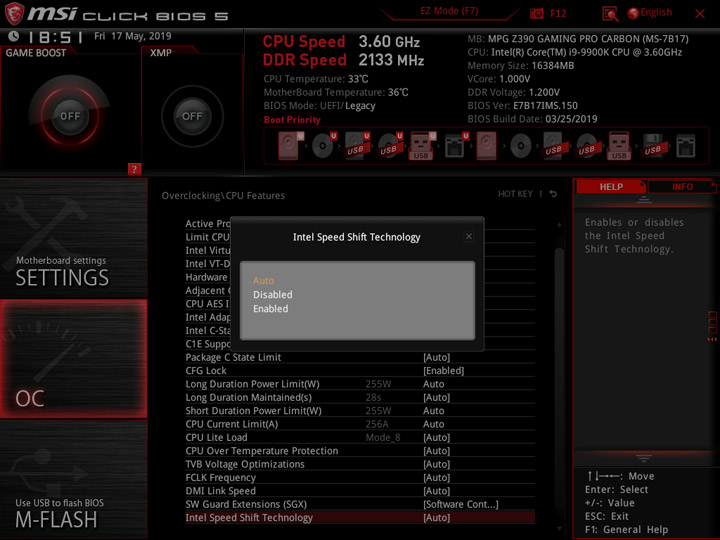

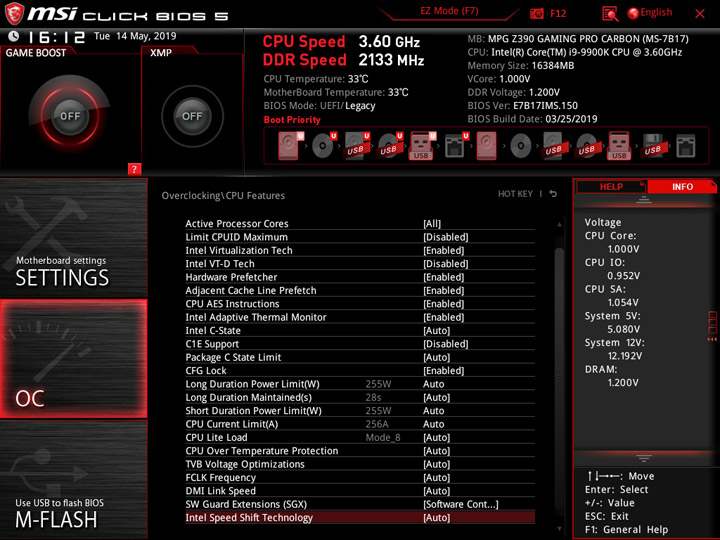

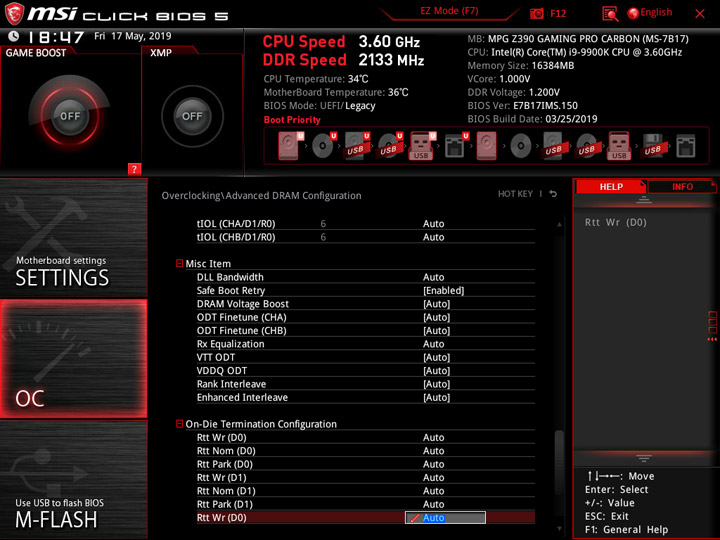

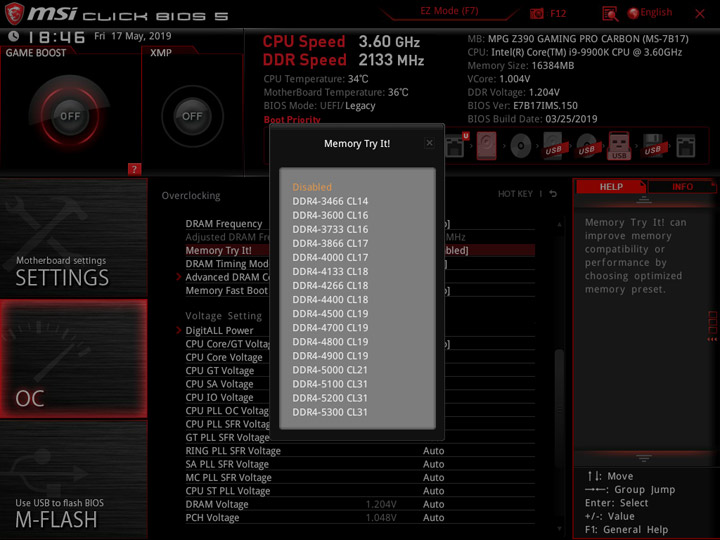

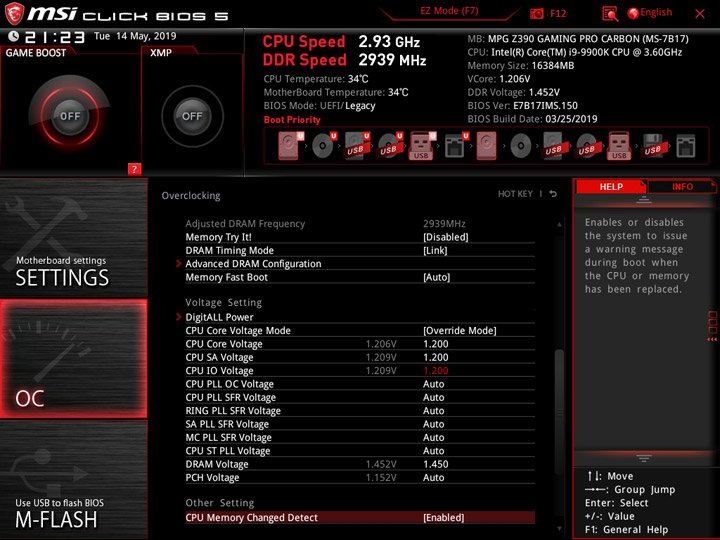

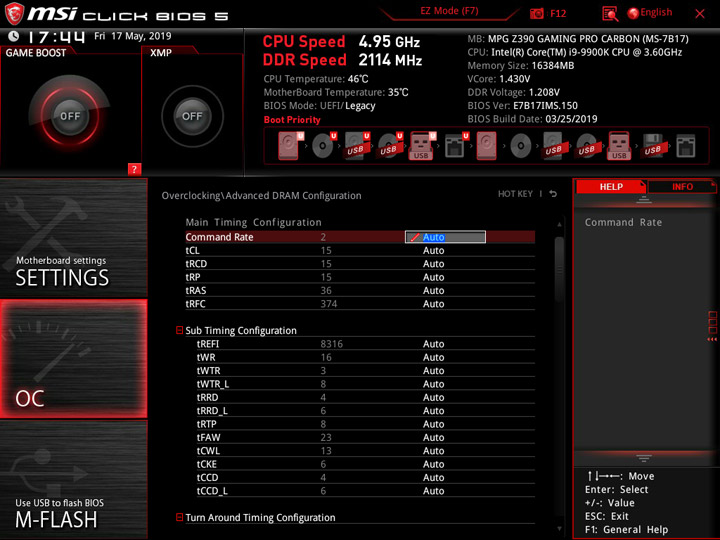

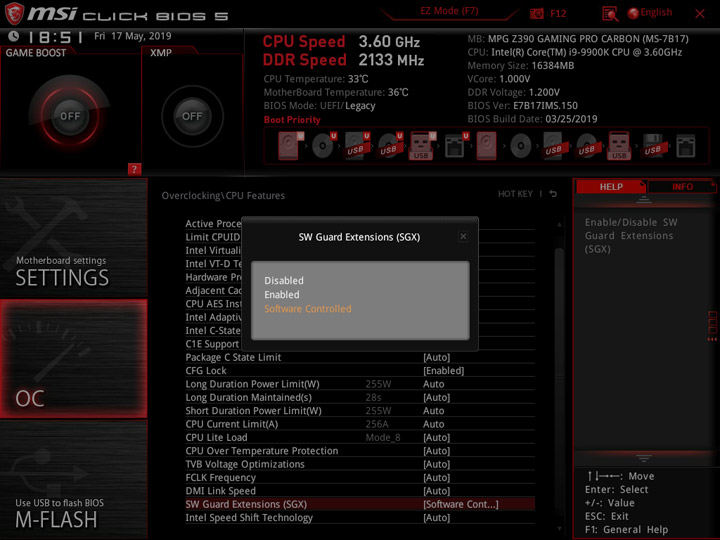

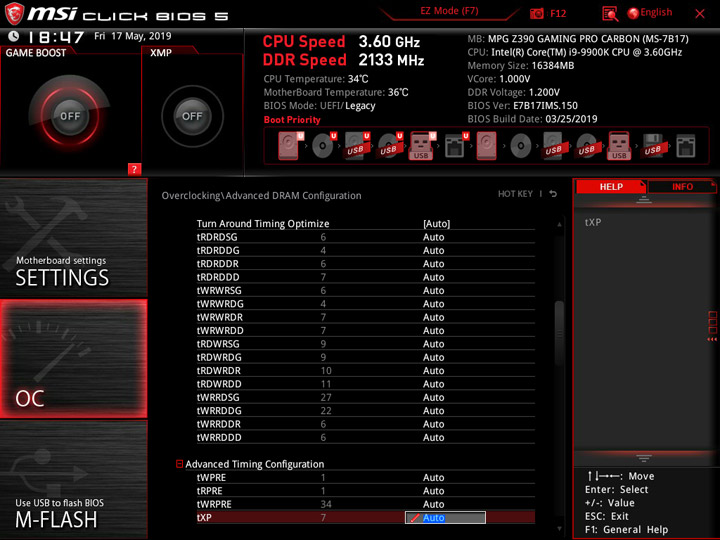

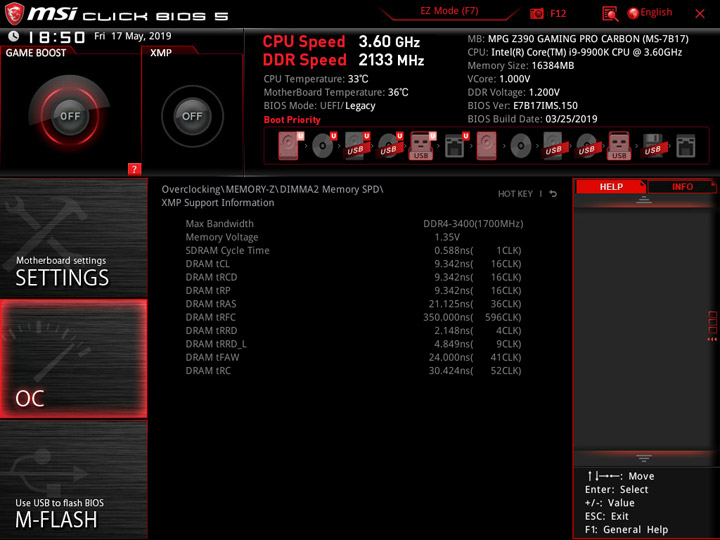

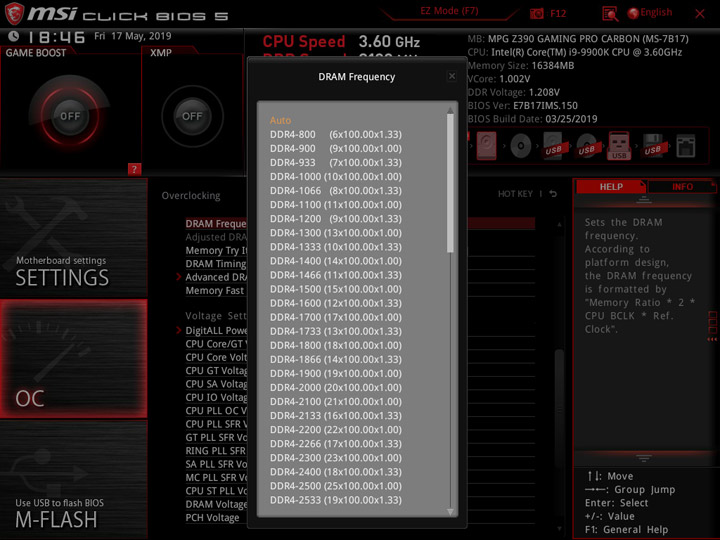

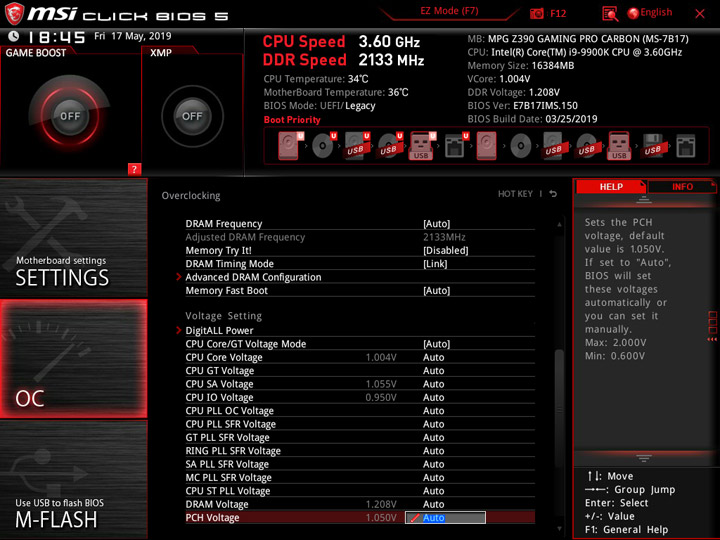

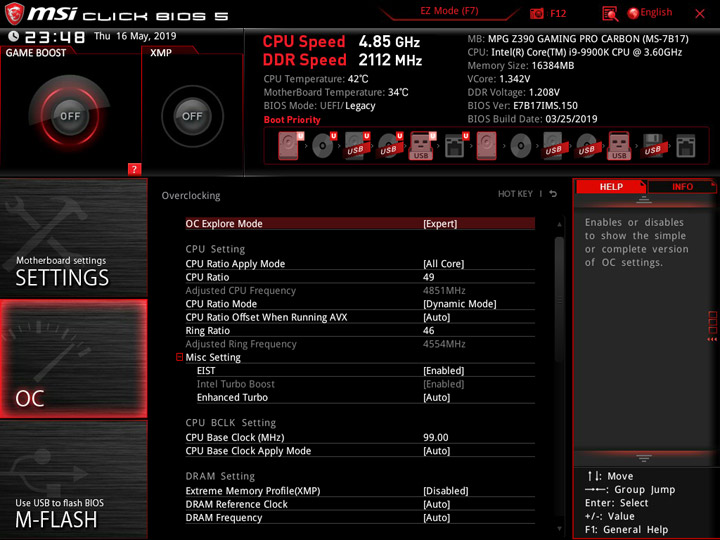

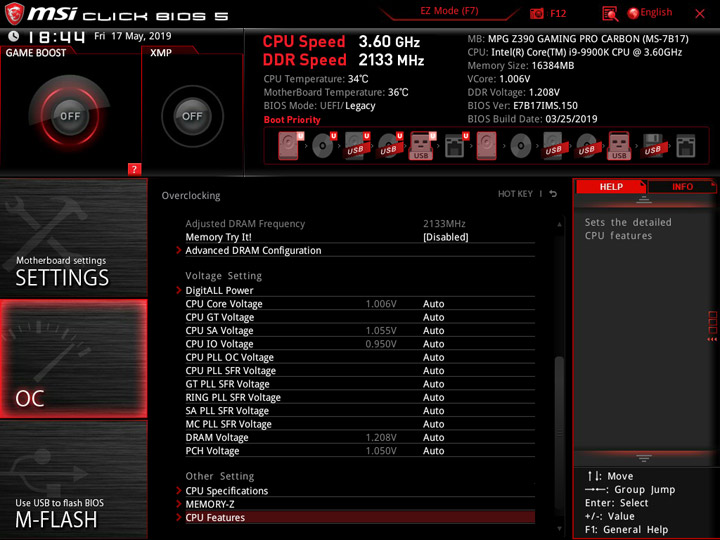

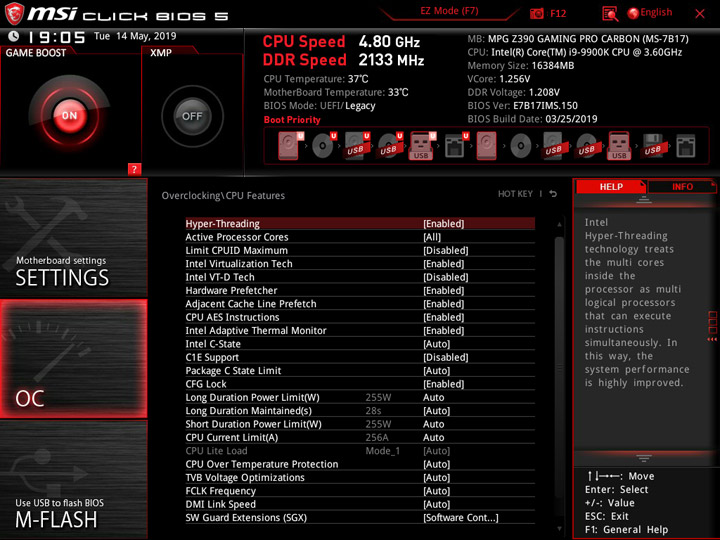

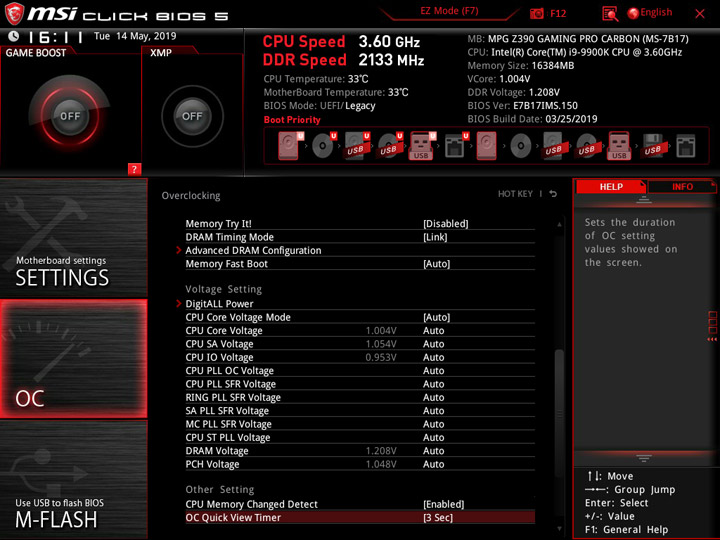

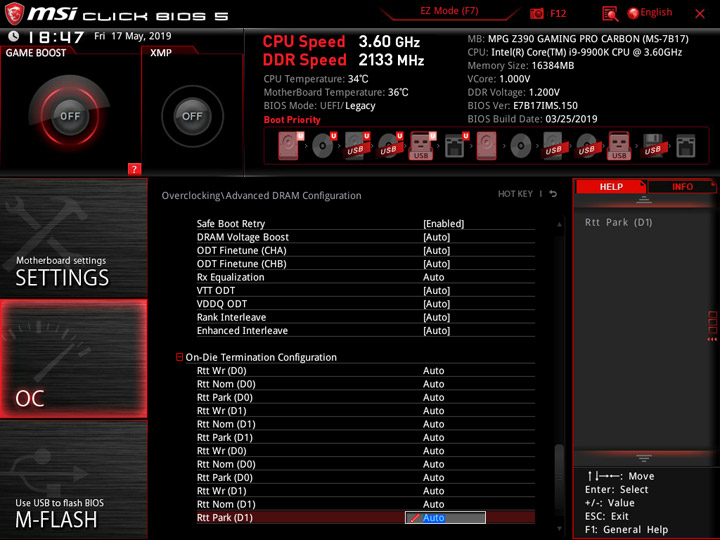

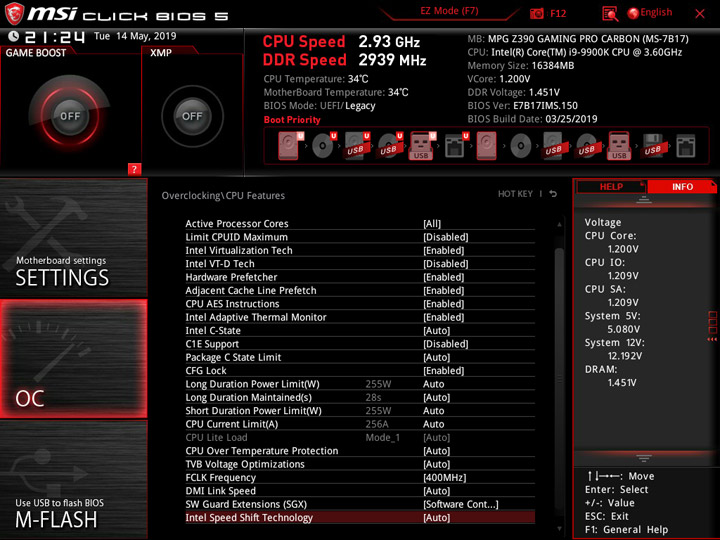

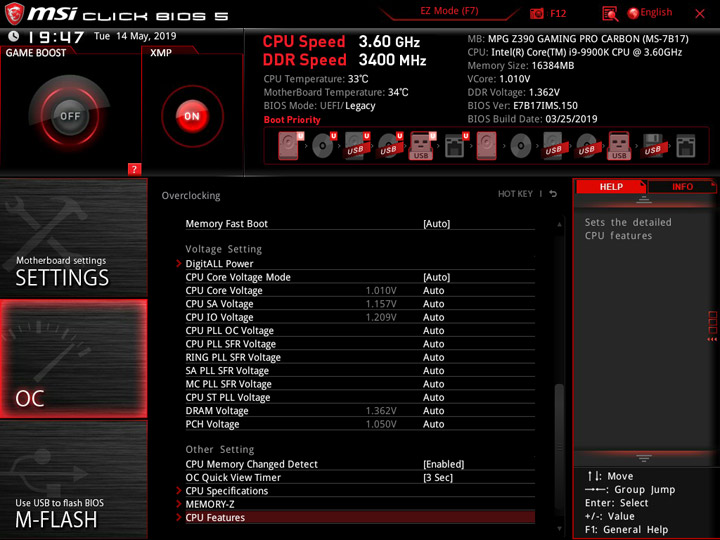

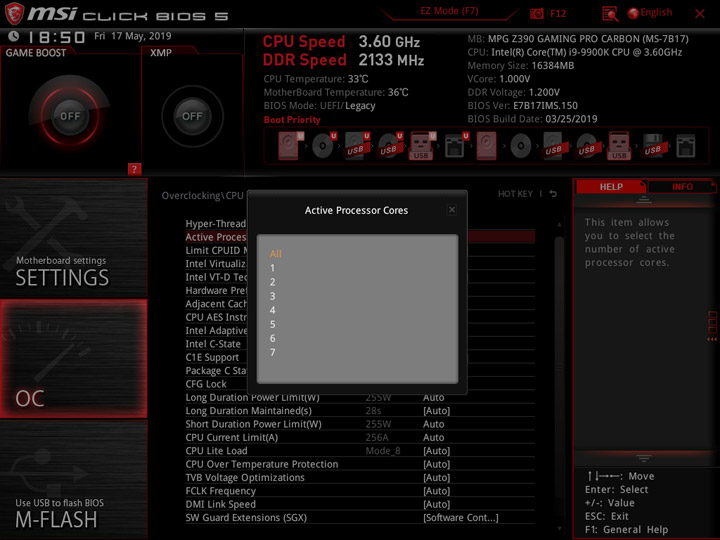

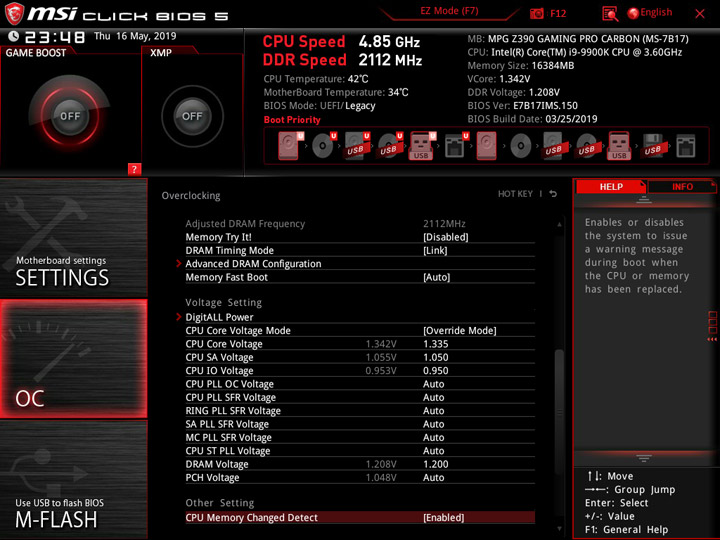

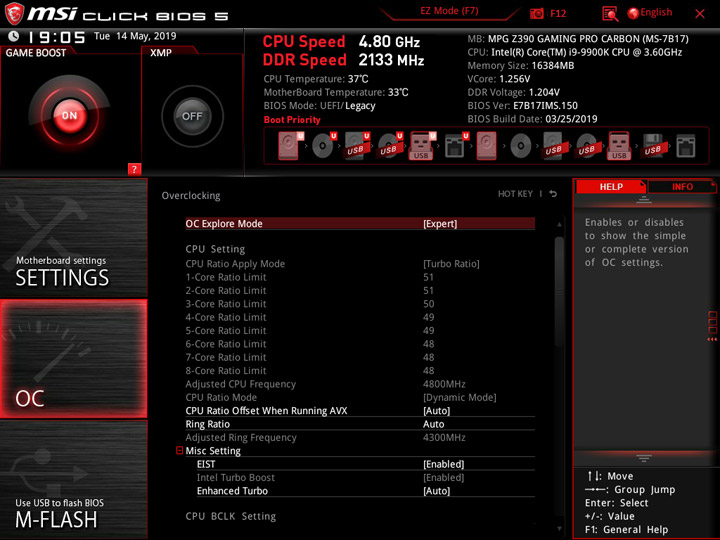

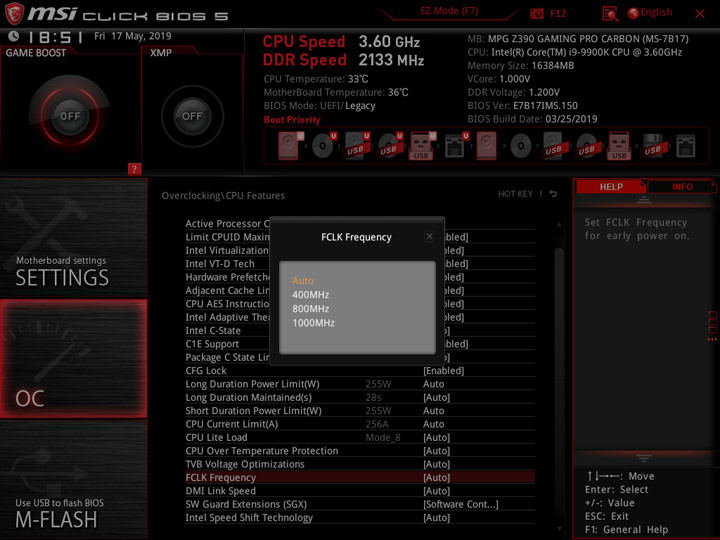

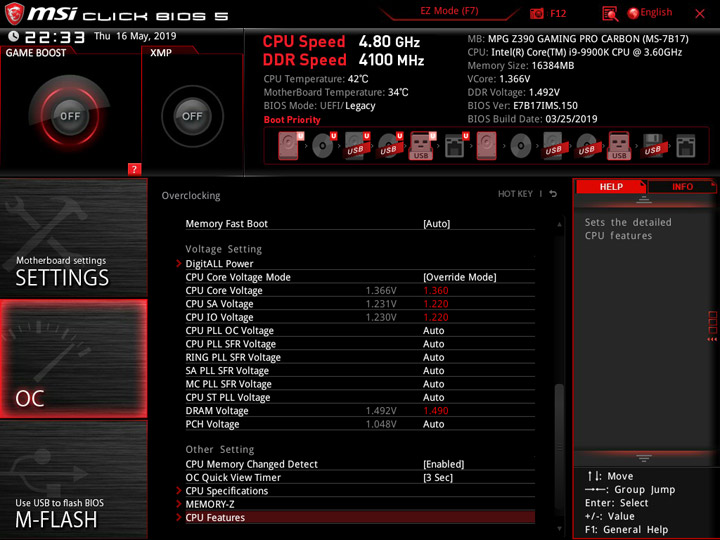

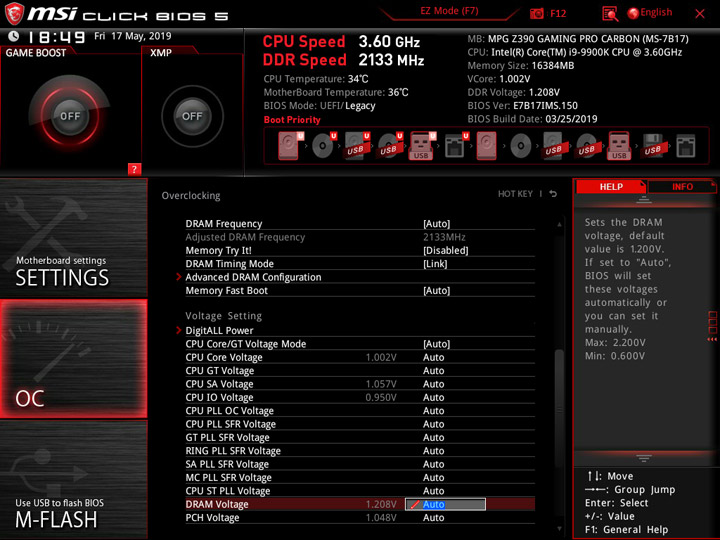

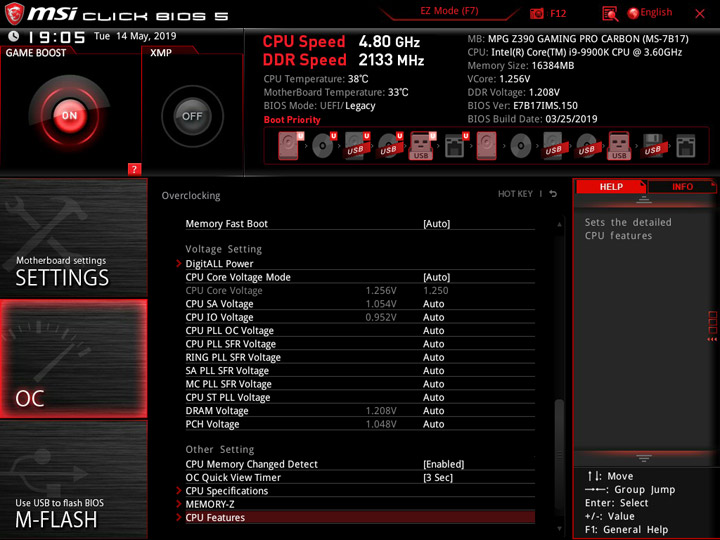

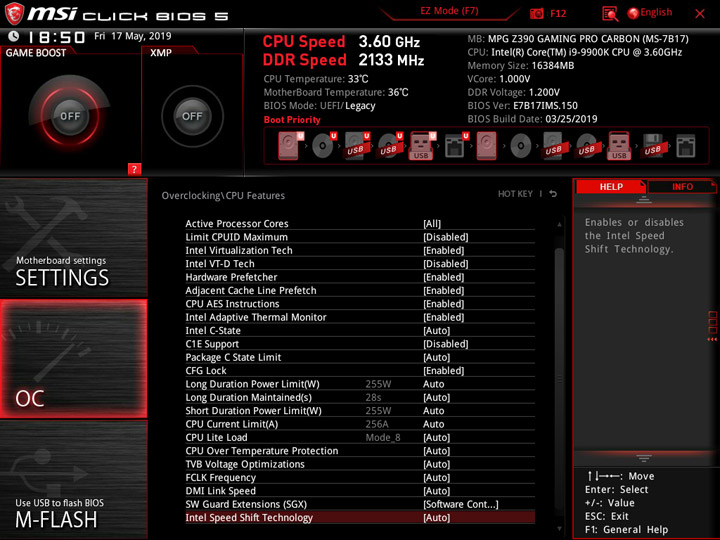

Всё для оверклокинга сконцентрировано в рубрике OC. Есть набор готовых профилей под ускоренное изучение «потенциала» у модулей DRAM, предельные значения частоты явно рассчитаны на экстремальное охлаждение, а вот начальные подойдут и рядовым пользователям.

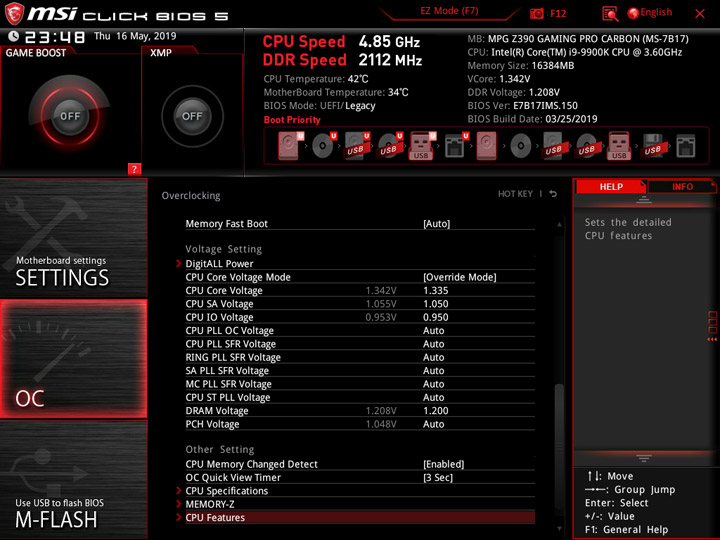

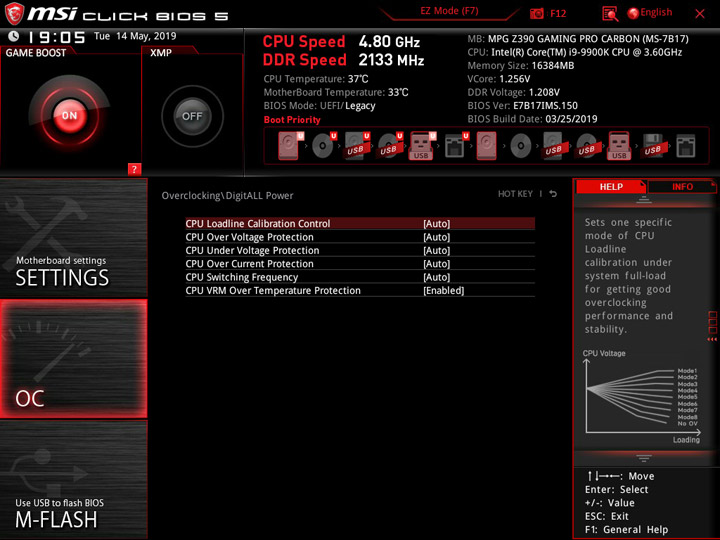

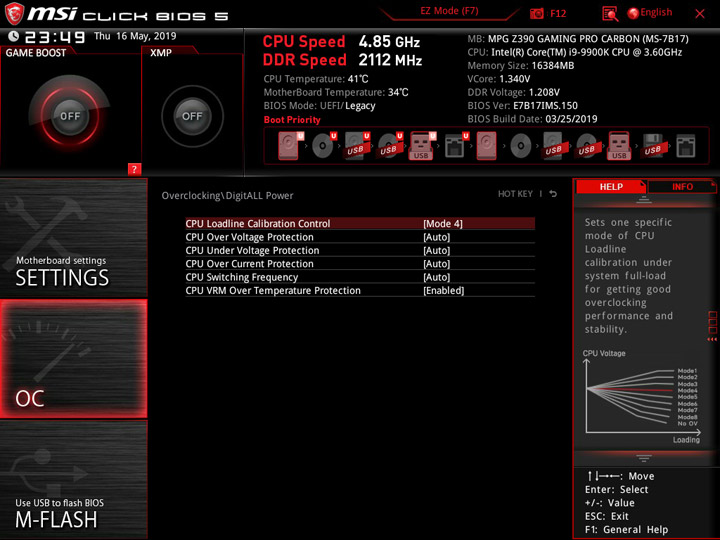

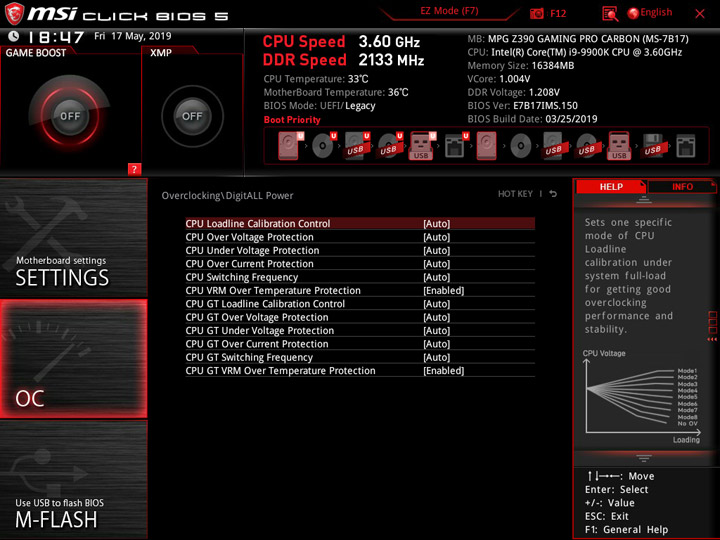

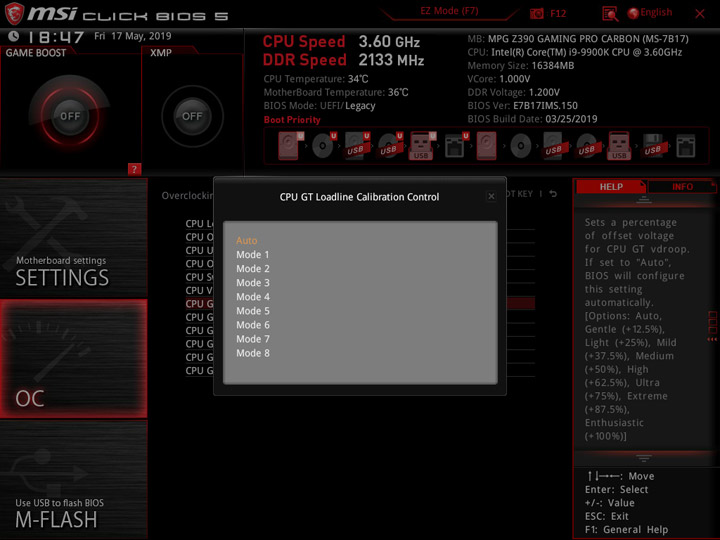

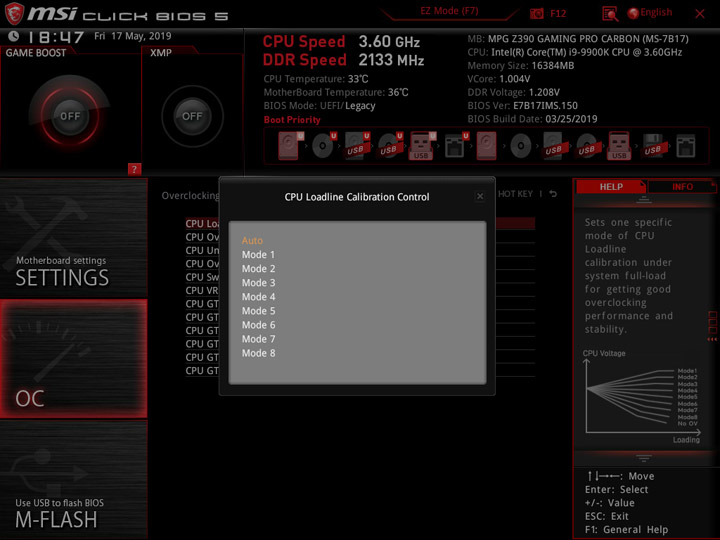

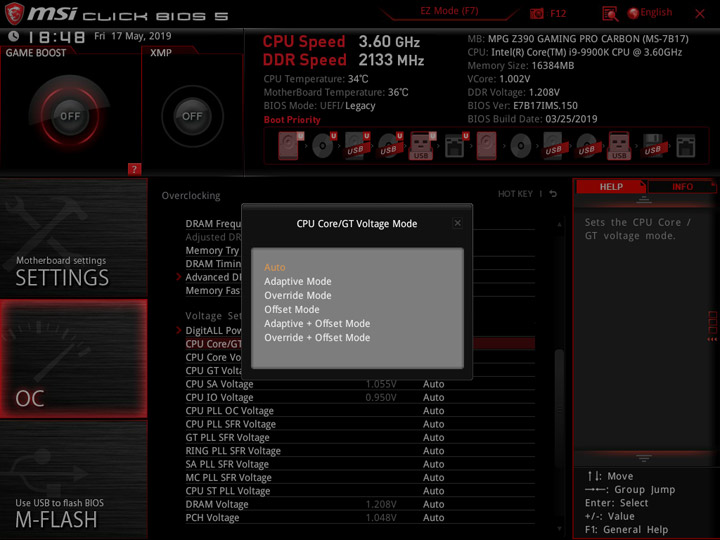

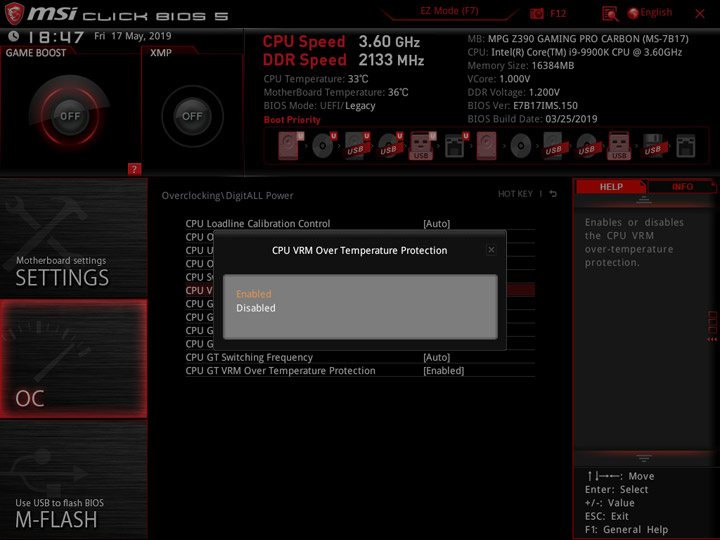

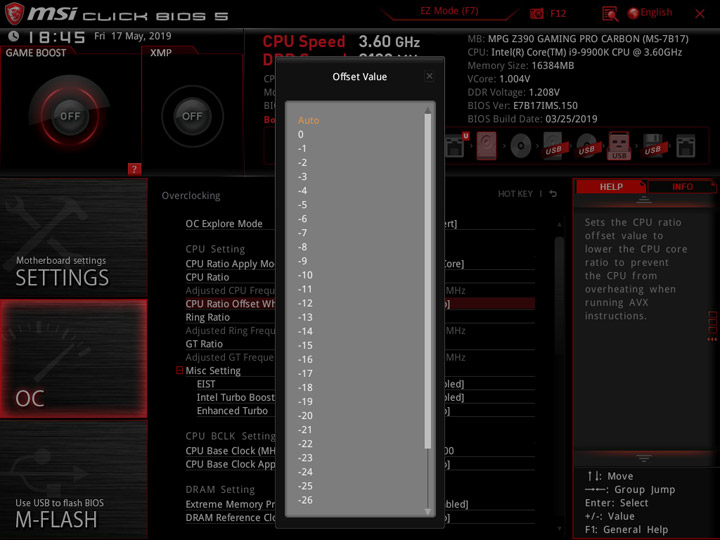

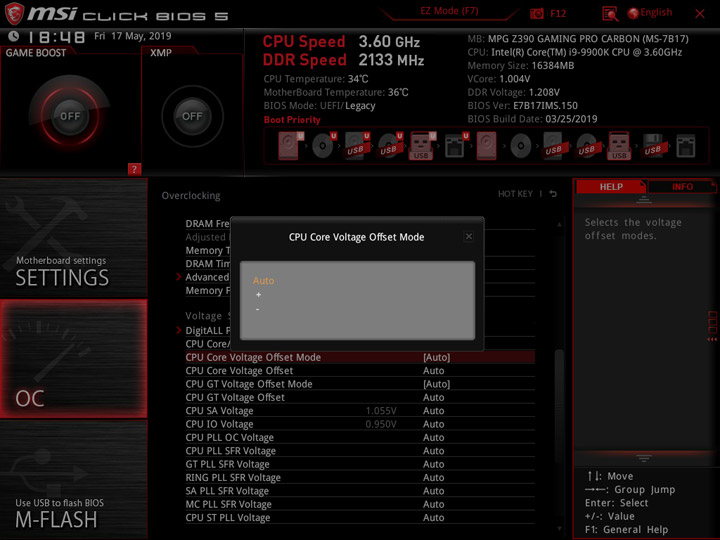

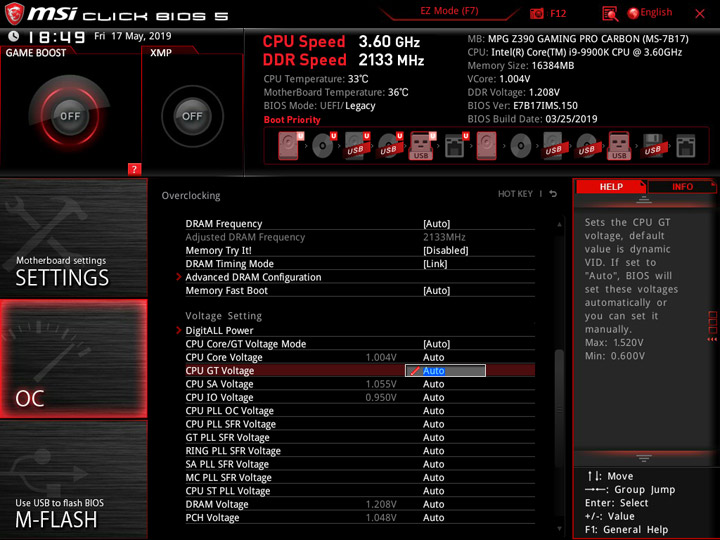

Имеются профили LLC для напряжения CPU, а для его уровня есть несколько вариантов установок. При желании отладить работу ПК самостоятельно, опереться можно будет на большое число пунктов меню, каких-то явных искусственных ограничений здесь я не заметил.

Ключевые переменные, их пределы и шаг прироста собраны для удобства анализа в таблице ниже. Интересно указать на полную идентичность с набором у MSI MAG Z390 Tomahawk.

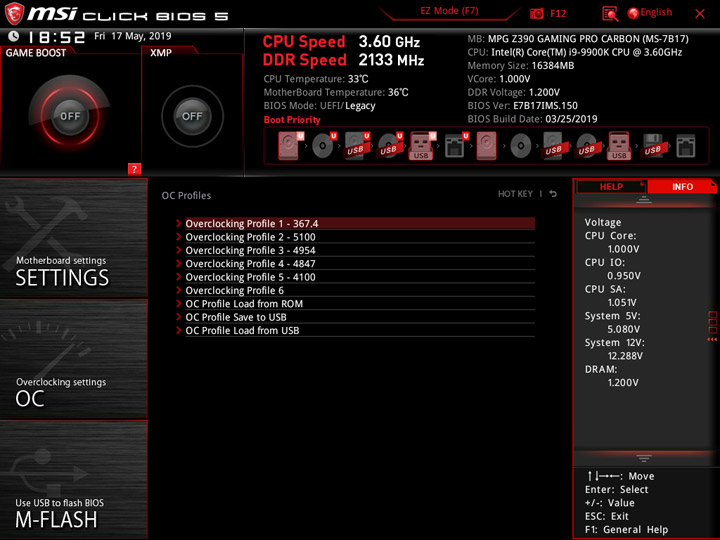

Доступна возможность хранить настройки системы в шести интегрированных профилях, а также записывать их на внешний накопитель. Активируя дополнительное поле справа, с заголовком «Info», можно сбоку отобразить текущие уровни основных напряжений.

В следующем разделе этого обзора мы увидим большое число температурных датчиков на плате, но даже на «интерактивной карте» их местоположение не обозначили (в отличие от той же MSI MAG Z390 Tomahawk), в остальном вопросов нет, информационная составляющая о системе функционировала как полагается.

Комплектное ПО

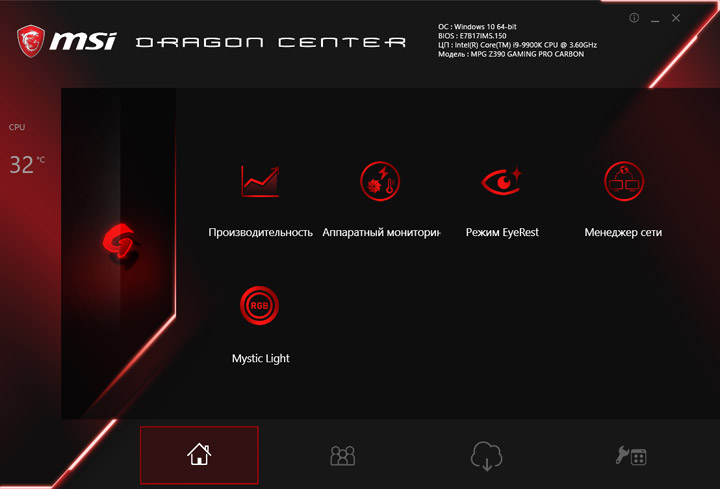

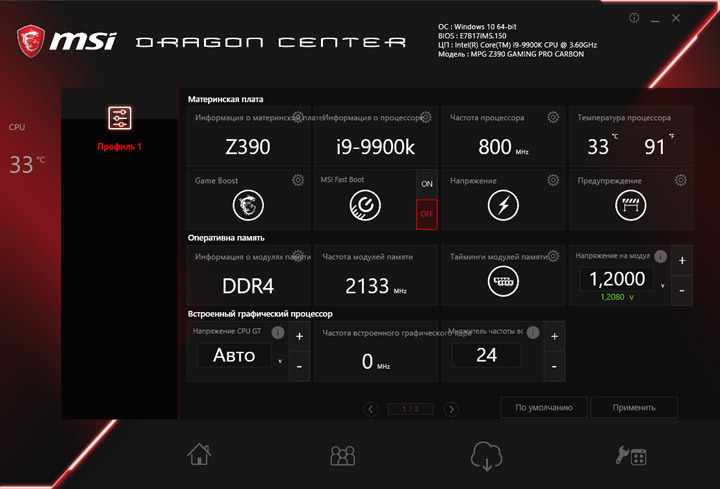

С недавних пор все фирменные наработки включены в состав единого комплекса — Dragon Center, базовые возможности будут доступны сразу после установки, расширение перечня утилит зависит только от желаний владельца ПК. Также в MSI приготовили бонусное ПО для звуковой подсистемы, теперь Nahimic подгружается из Windows Store, на данный момент времени у него отсутствует числовой индекс.

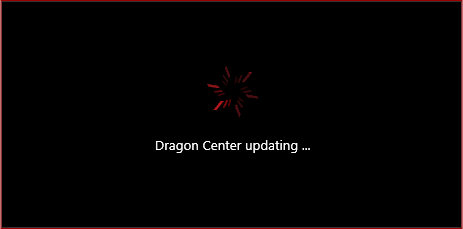

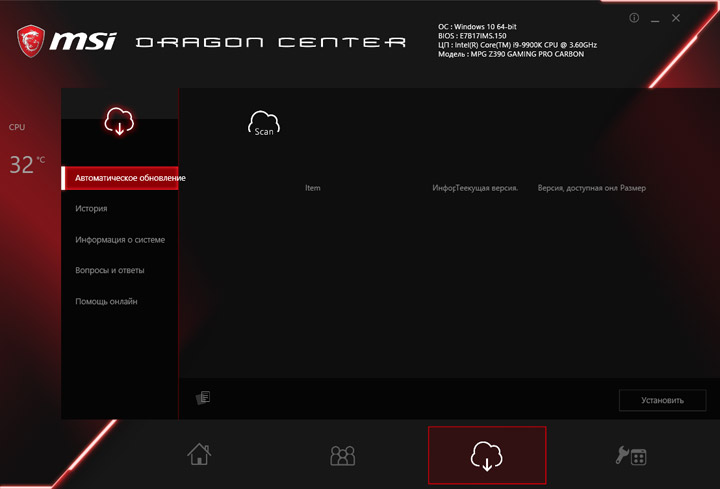

За время, прошедшее после последнего знакомства с особенностями работы ПО, специалисты MSI провели работу по переводу интерфейса и на русский язык.

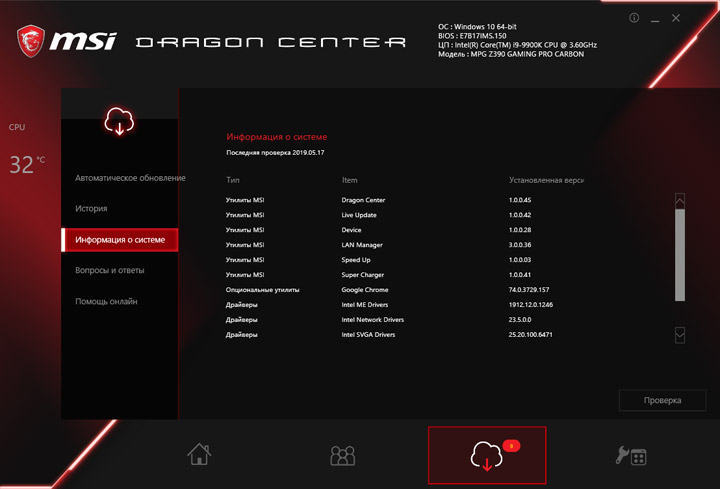

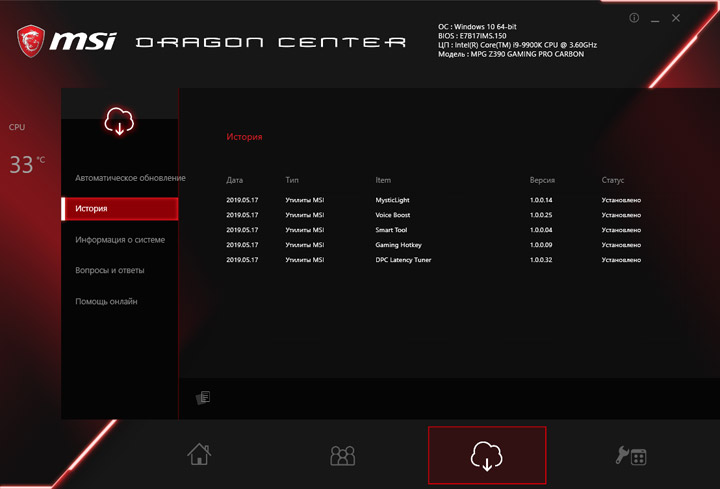

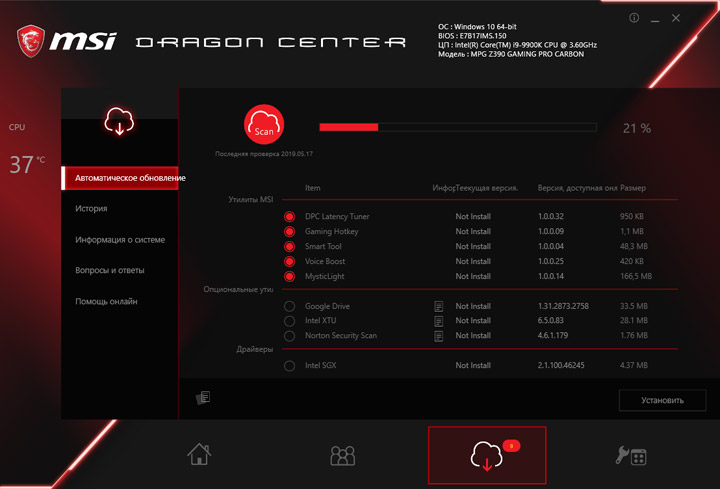

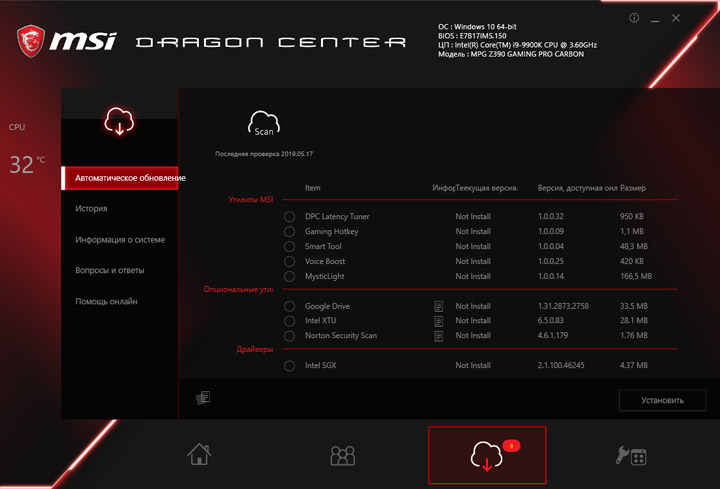

В перечне установленных драйверов и утилит отображаются их версии, то же относится и к ПО, доступному для загрузки. Вопросы и ответы остались на английском, при этом переход для чтения ответов будет происходить к официальному сайту (посредством браузера).

Загрузка и установка выбранных элементов прошли без замечаний.

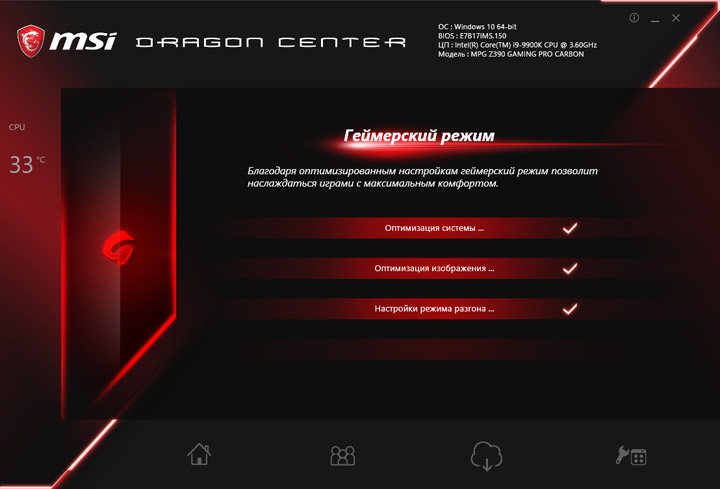

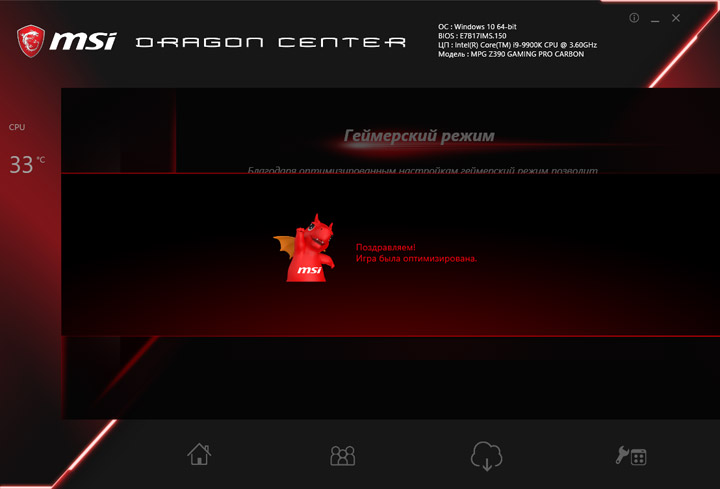

Итак, активация «геймерского» режима в главном меню производится нажатием на кнопку «G» слева. Будет запущен ряд «оптимизаций», в частности, процессор ускорится на 100 МГц, всё проходит в режиме «на лету».

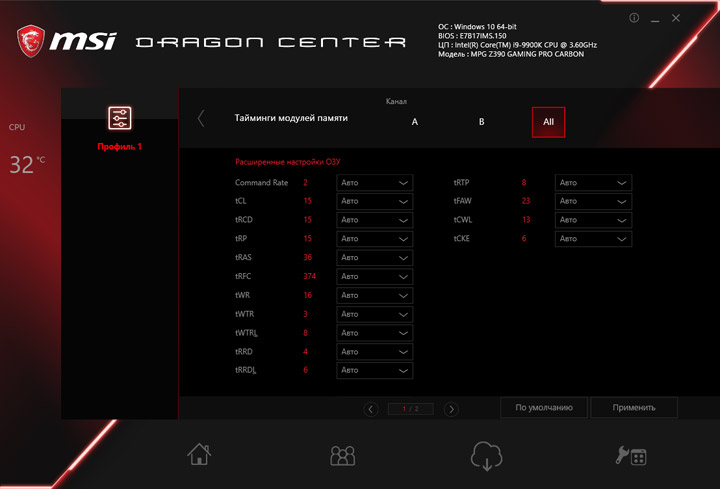

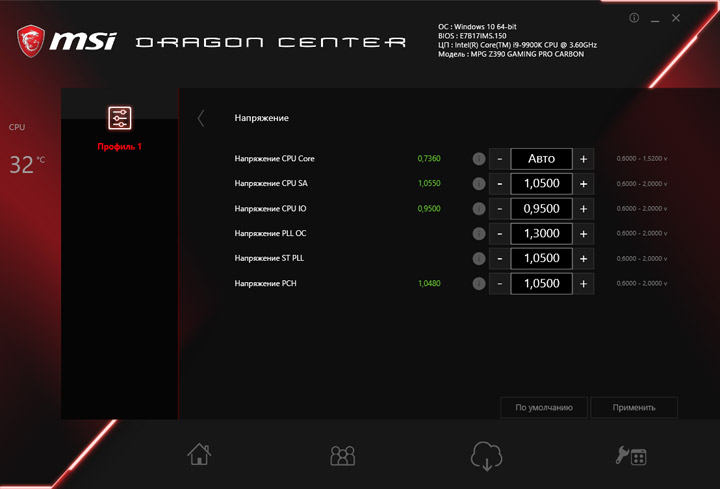

Разгонный блок называется «Производительность», тут есть два готовых профиля; очевидно, ускоряющий систему повторяет сценарий, находящийся в UEFI, о нём речь пойдёт в следующем разделе. Два варианта работы можно отладить по своему усмотрению. Будут доступны все ключевые возможности устройства, нам больше всего пригодится умение моментальной смены напряжений, что при подборе параметров заметно ускоряет процедуру поиска стабильных отметок. Наладка работы системы охлаждения ничуть не лучше той, что есть уже в UEFI, а для корпусных вентиляторов заложено ограничение до уровня в 50 %, чего нет в главном меню платы.

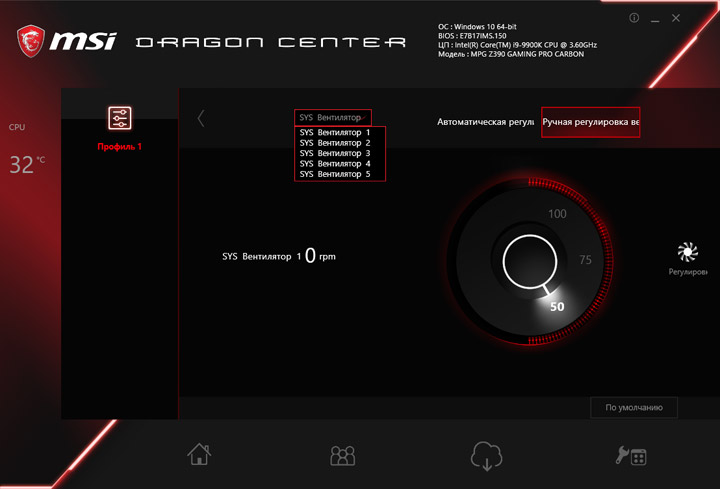

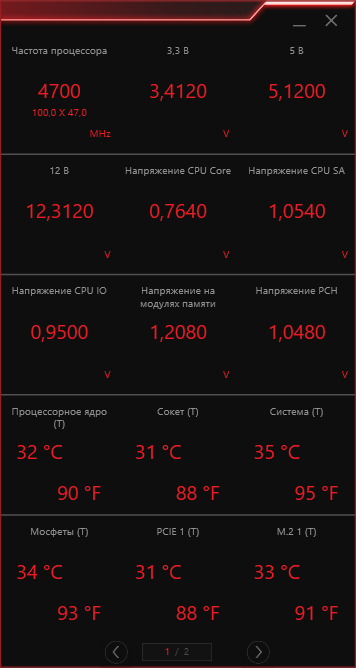

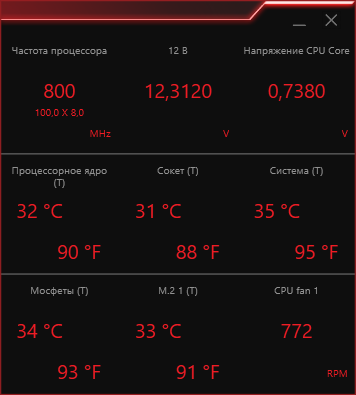

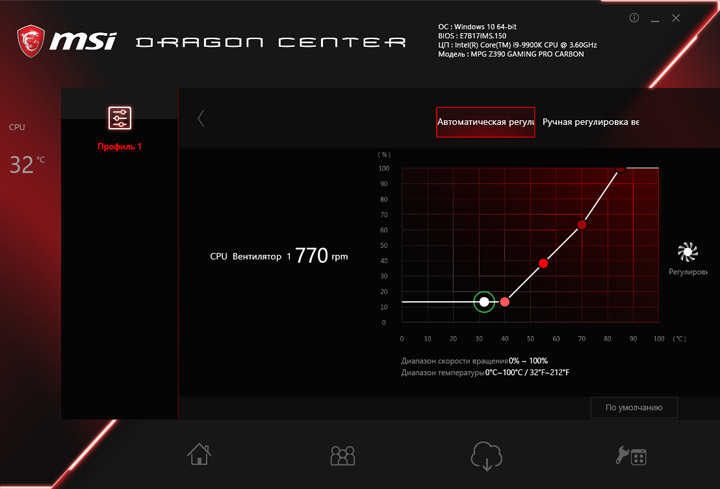

Система мониторинга подразумевает запуск отдельного, независимого окна, его содержимое можно оформить по своему предпочтению. Оказывается, тут есть целых шесть температурных отметок, в отличии от содержания UEFI! Выделю наличие датчиков MOS, PCI-E_1 и M.2_1. К сожалению, не совсем понятно, где именно распаяны два последних, в прежнем ПО от MSI — Command Center — этот аспект был тщательнее проработан, убедиться в этом можно было в ходе изучения продукта прошлого поколения — MSI Z370 Gaming Pro Carbon AC.

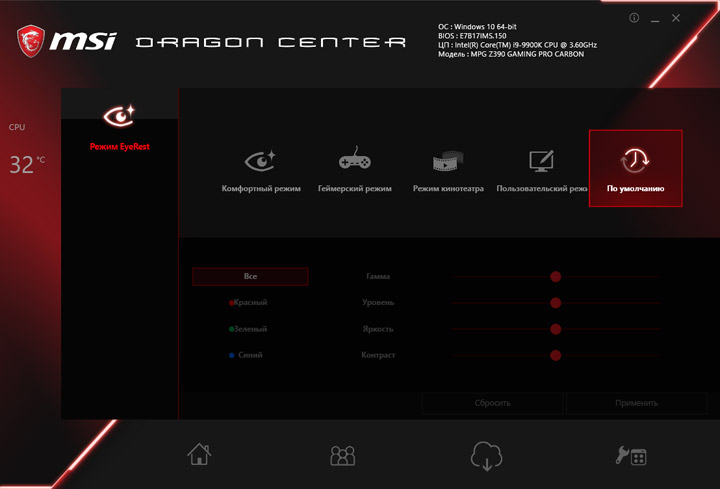

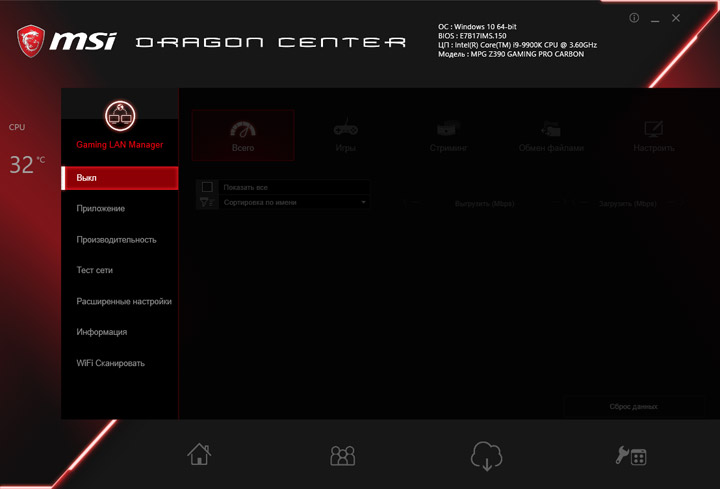

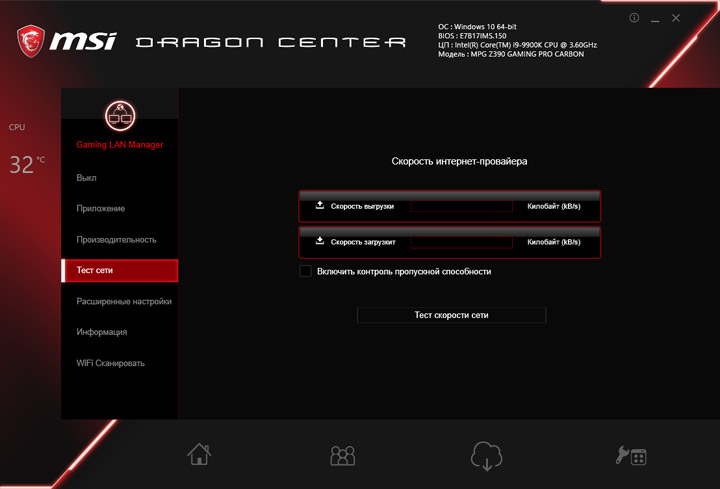

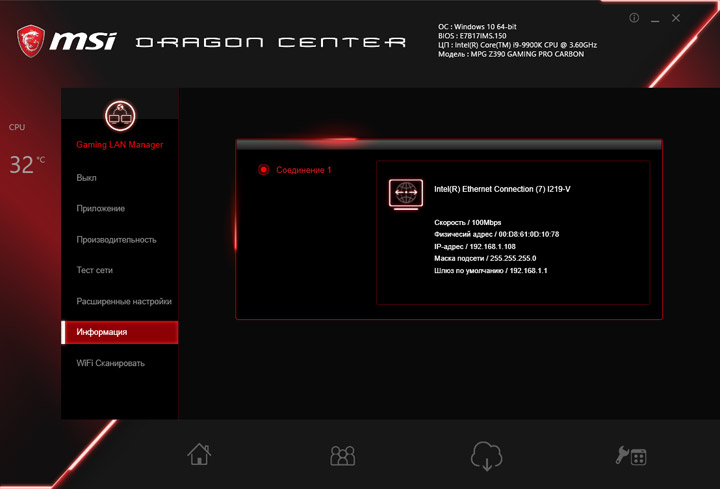

EyeRest и Gaming Lan Manager — неотъемлемые составляющие. При активации «игрового режима» EyeRest будет менять цветовой профиль, прежде такой компонент присутствовал в Gaming App. Управление сетевыми приоритетами базируется на cFosSpeed.

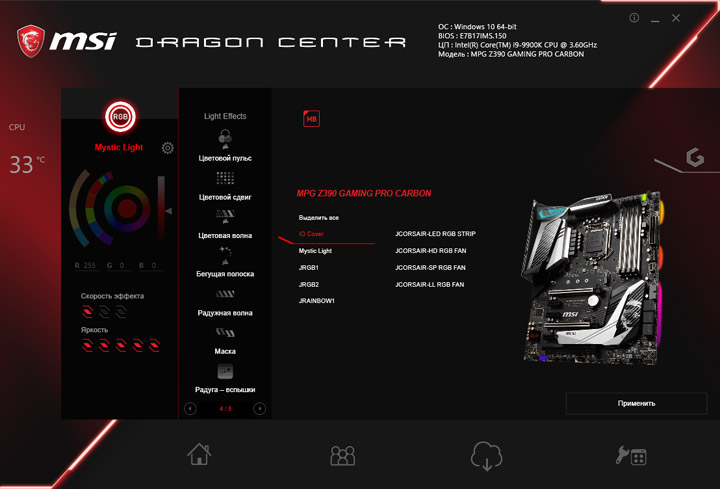

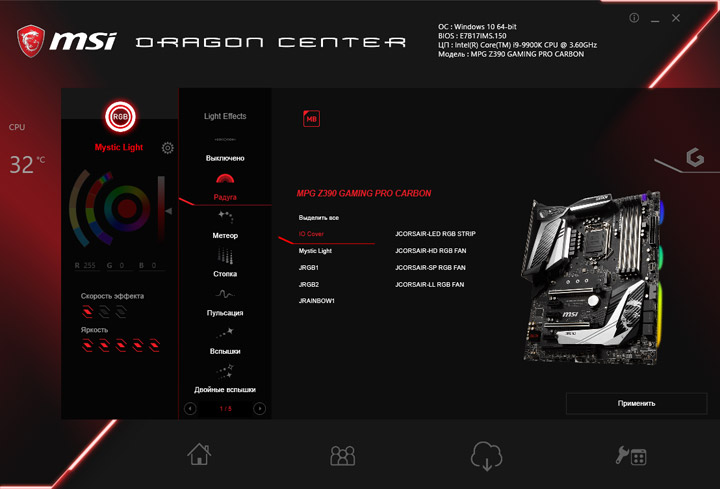

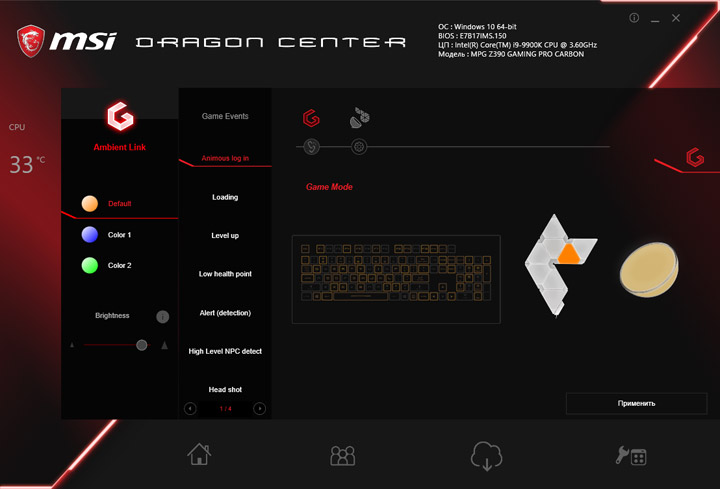

Функционирование иллюминации подразумевает разбитие по секторам. Правая грань устройства и пластиковая накладка с подсветкой — два готовых к отладке, остальные четыре — площадки на плате. Для продукции от Corsair предусмотрено четыре вариации (лента и три типа вентиляторов). Набор эффектов довольно обширный, дополнительно есть возможность указания яркости и частоты мерцания («скорость эффекта»). Индивидуальная настройка каждого элемента возможна, но не во всех сценариях.

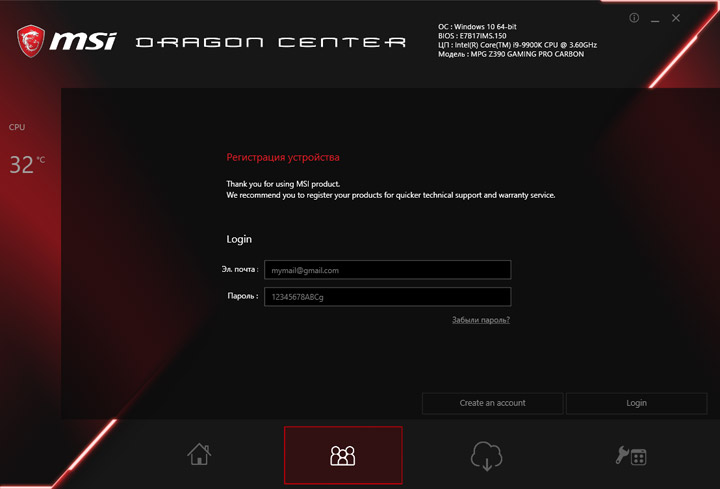

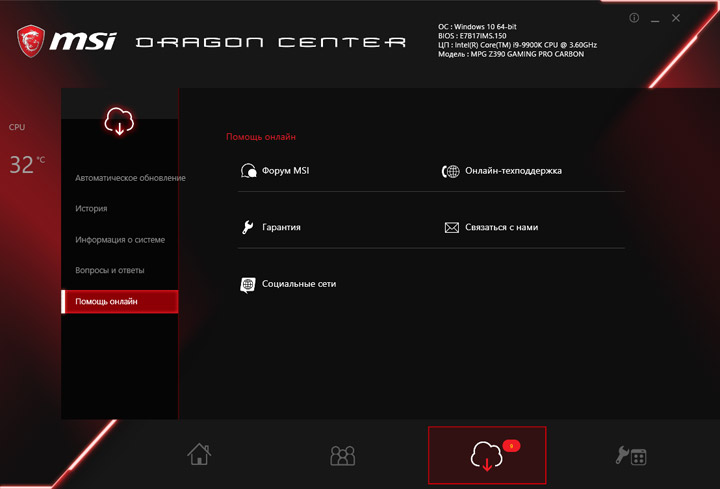

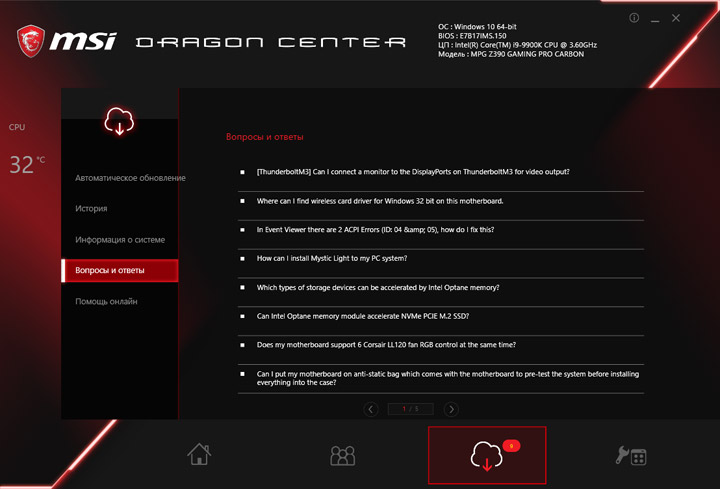

Отдельная рубрика в Dragon Center отведена под регистрацию устройства, она потребуется для общения с техподдержкой MSI.

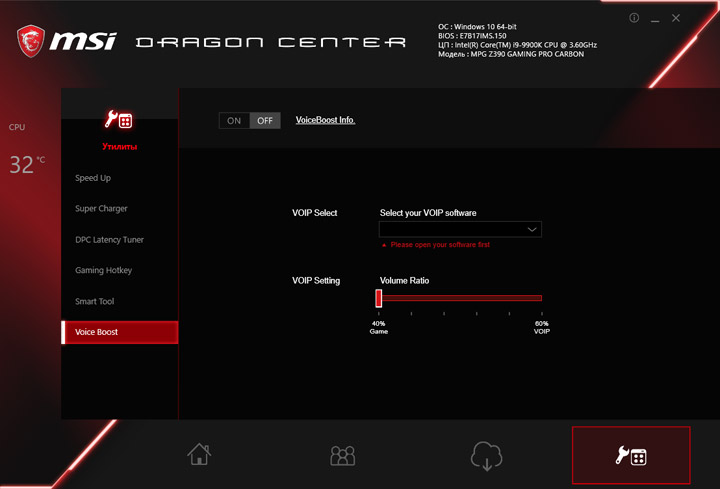

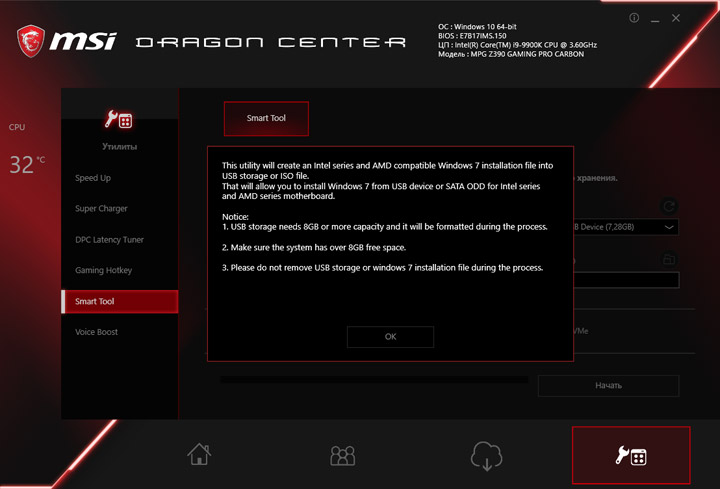

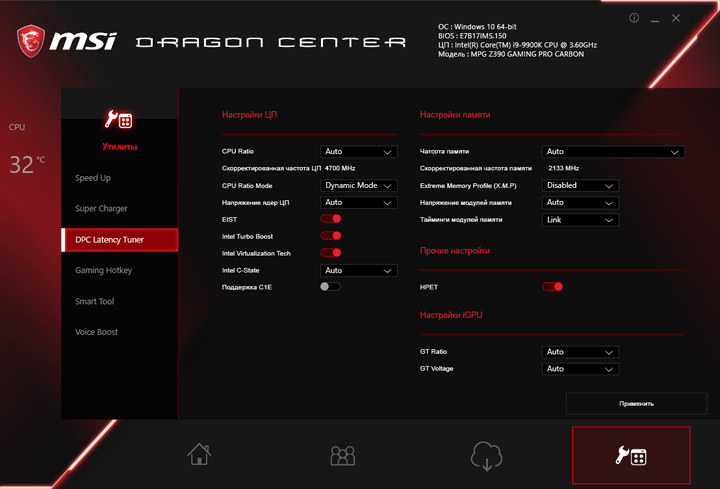

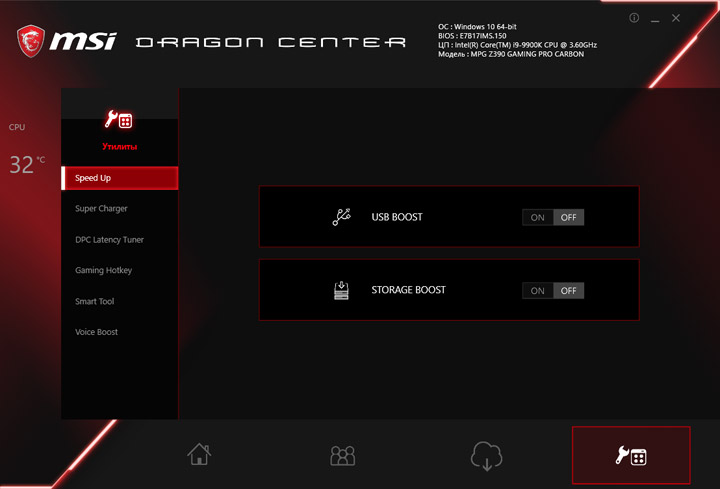

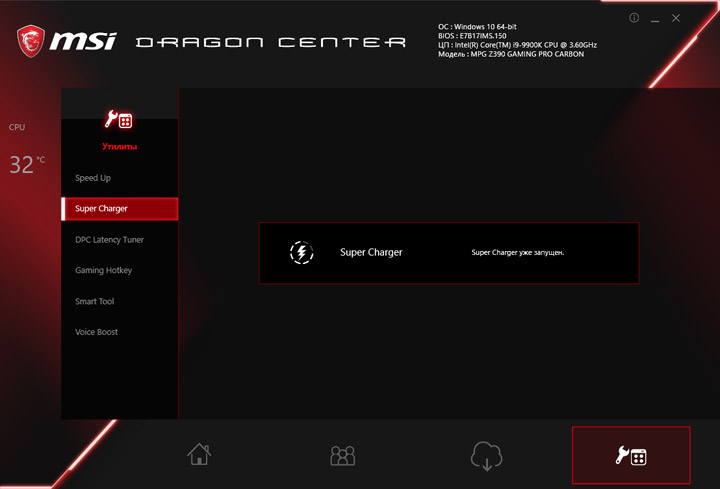

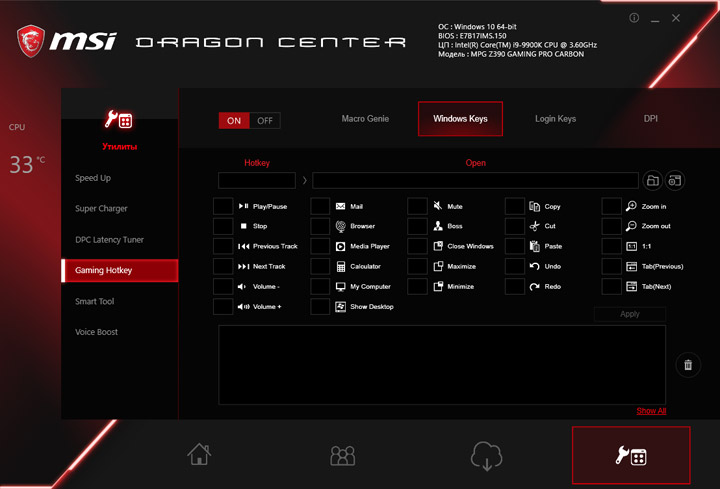

Большинство дополнительных утилит всё ещё имеют английскую локализацию, их набор давно знаком всем пользователям продукции от MSI, выделить можно Voise Boost, призванную помочь в наладке баланса звучания при игре с напарниками.

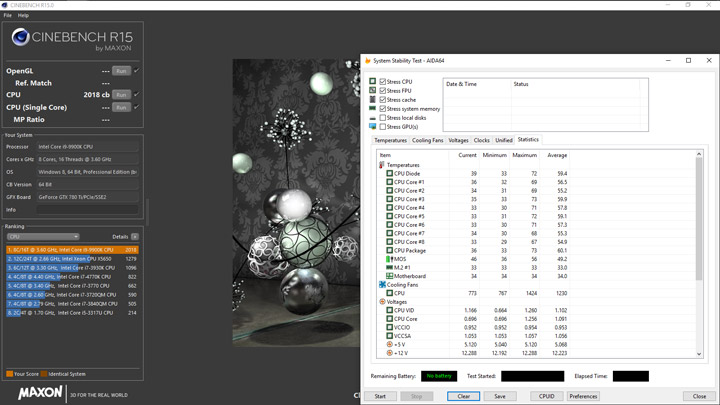

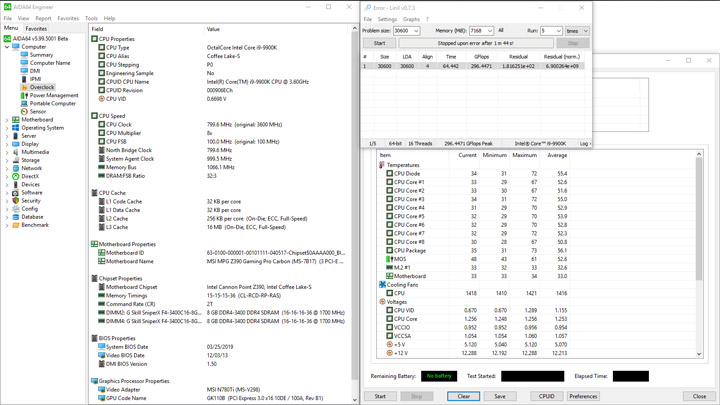

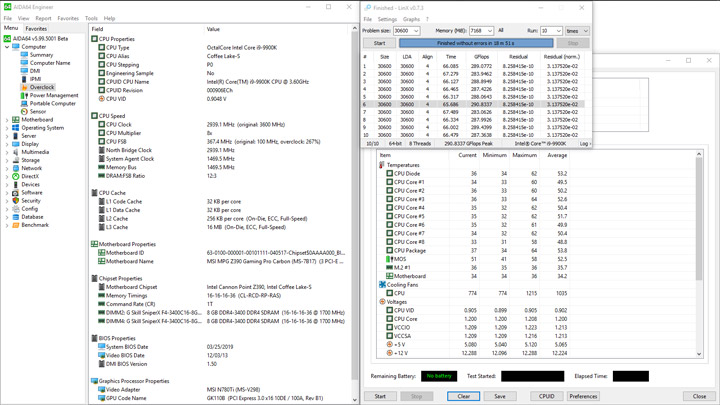

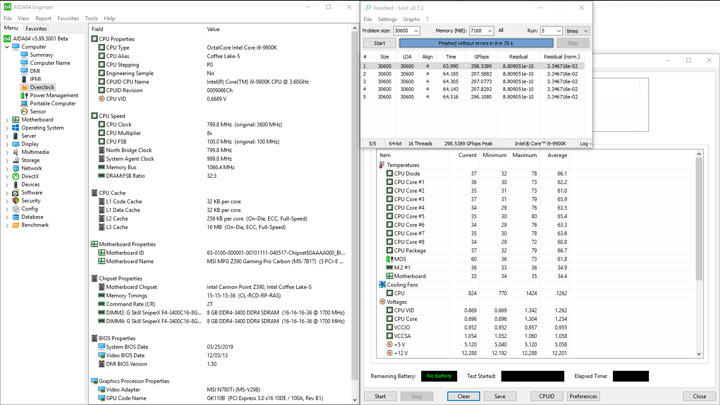

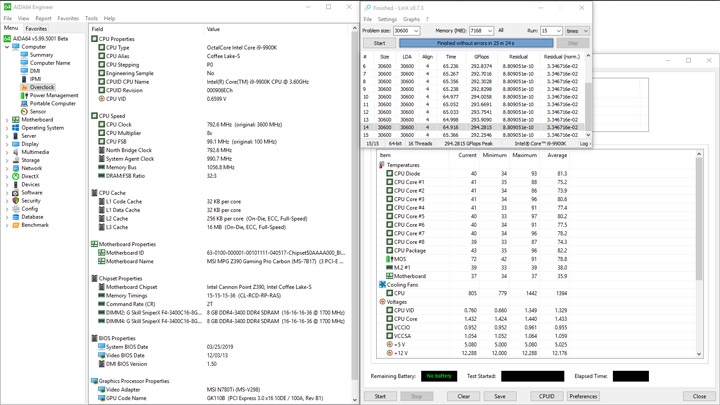

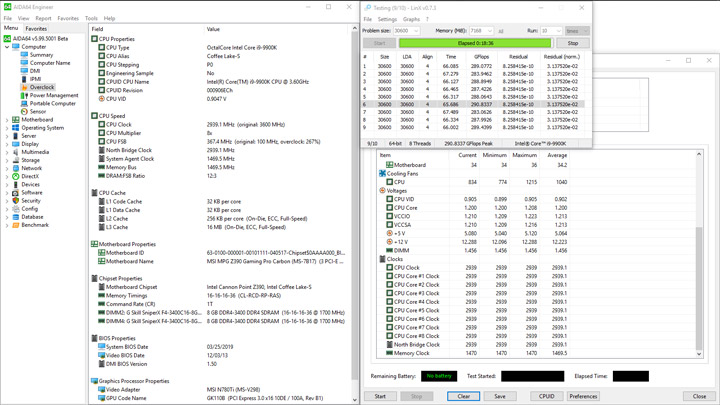

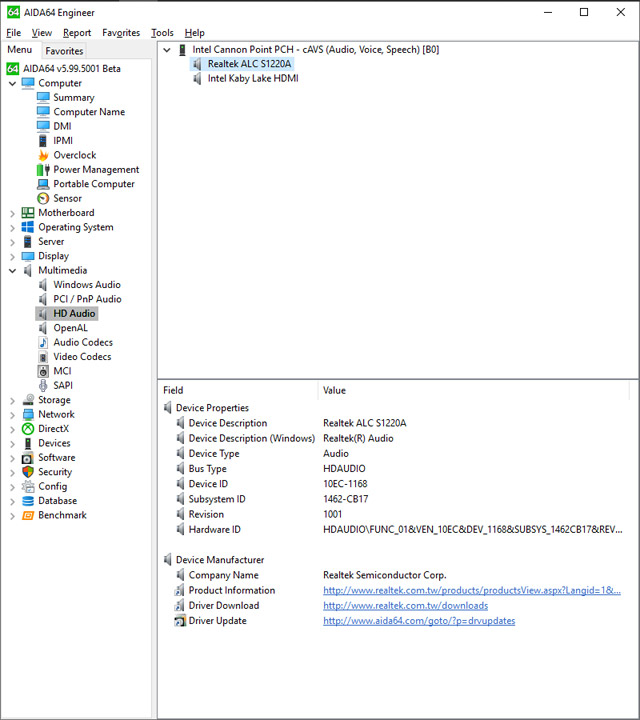

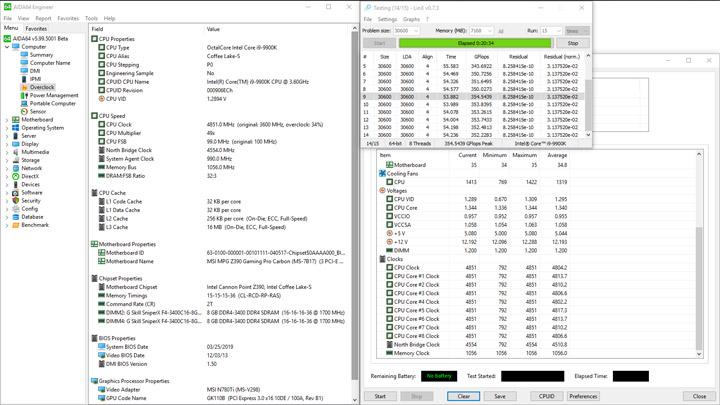

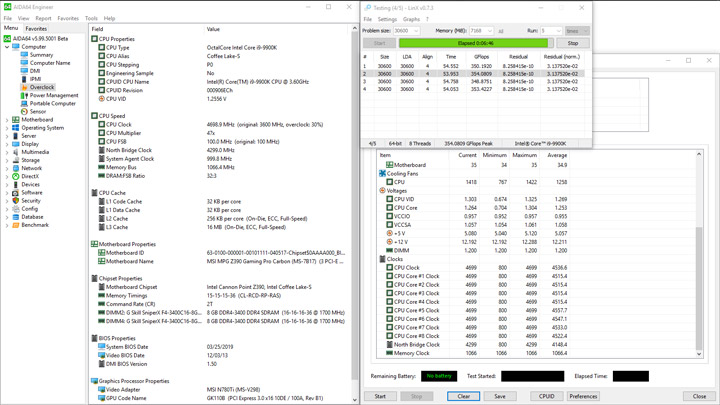

Ряд параметров, включая данные с температурных датчиков, доступны и в стороннем ПО, например, в AIDA64.

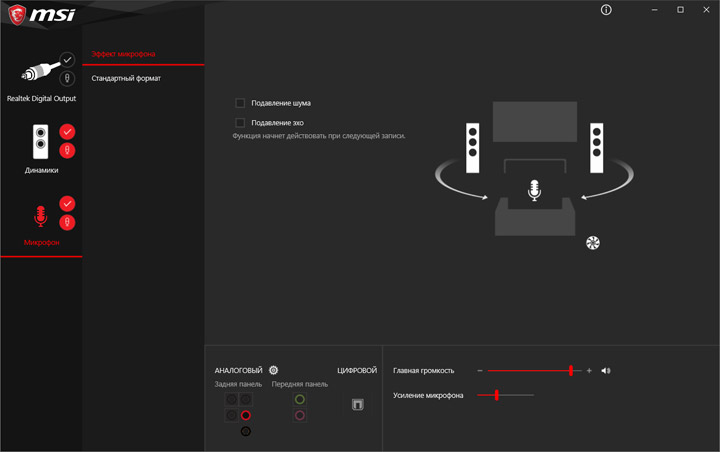

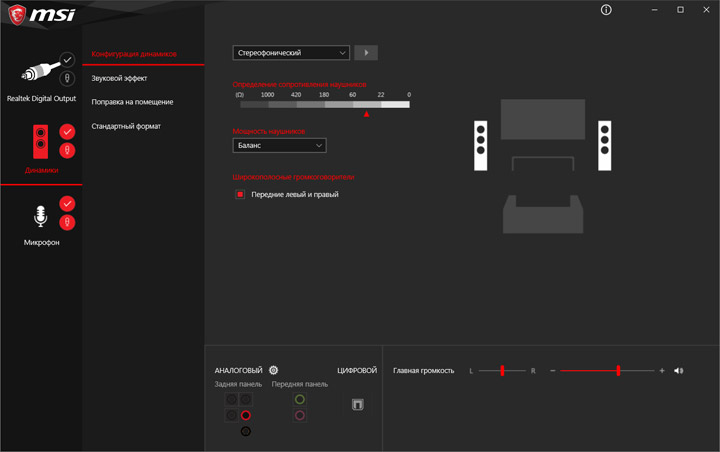

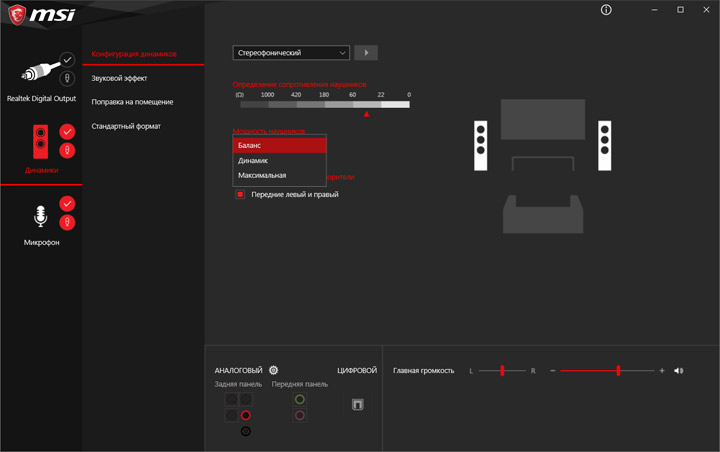

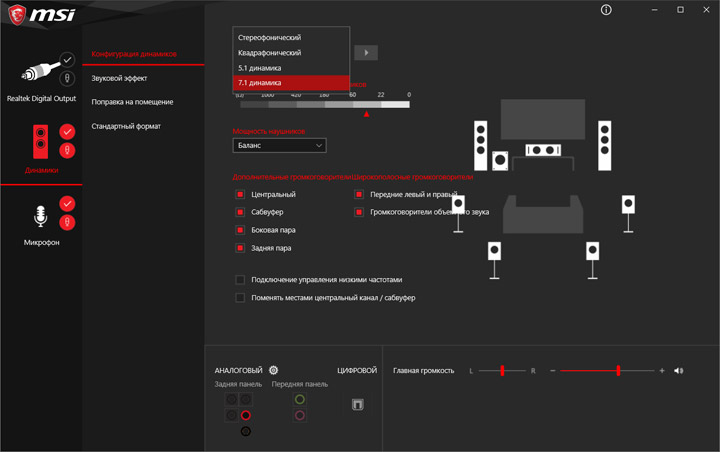

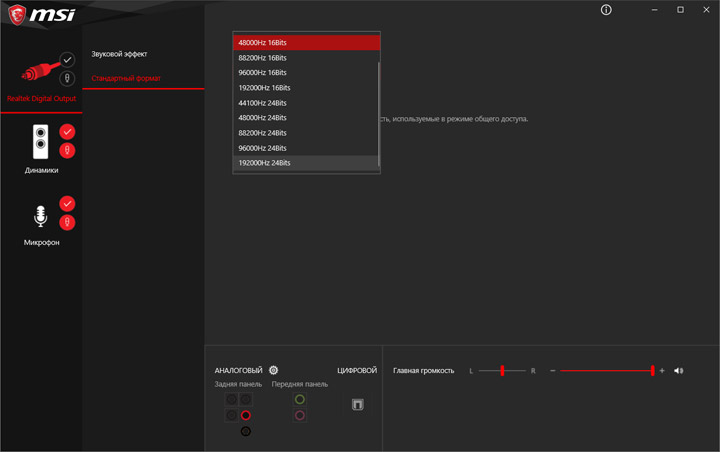

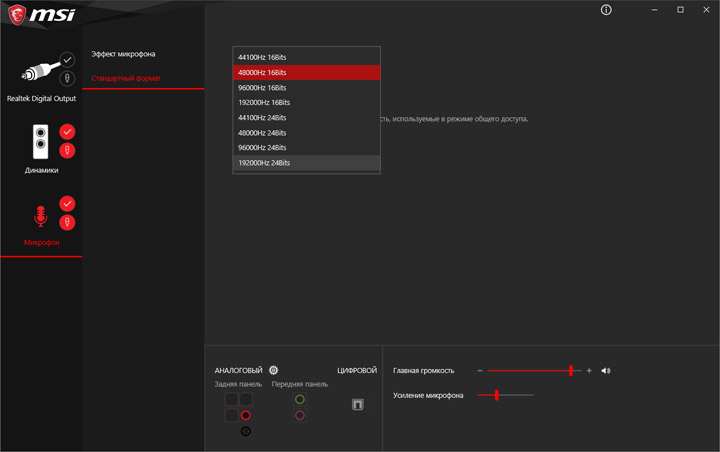

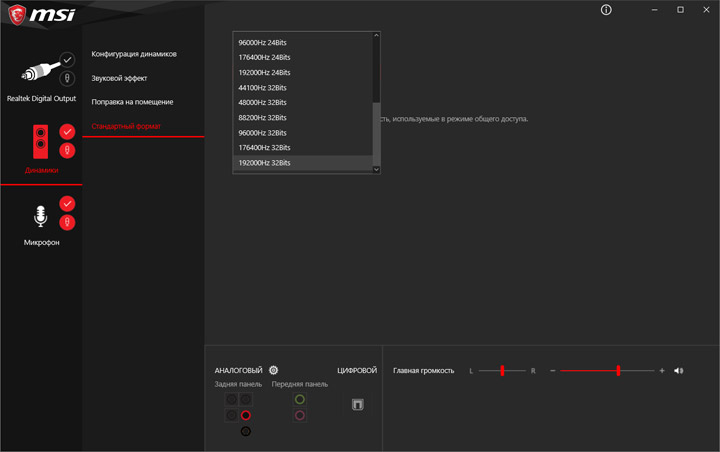

Работа со звуком реализована через конфигуратор Realtek в фирменном чёрно-красном «игровым» стиле от MSI. Для наушников предусмотрено три профиля с предусилением выходного сигнала. На выходном красном гнезде сменить тип оборудования нельзя. Используется старший звуковой кодек от Realtek, однако указан его особый подвид — ALC1220P, попытаюсь описать своё впечатление от подачи материала. Акцент смещён в область «мидбаса», в целом, весь диапазон НЧ явно превалирует над остальными, при этом его воссоздание я никак не могу назвать достоверным. Звуки сильно перетянуты, надуты и звучат абсолютно не естественно. Из-за этого лидирующим инструментом много где становится бас-гитара (при её наличии, конечно же). Барабаны не играют, а звучат словно это их последний бой за жизнь. В СЧ тоже не всё гладко, звук гитар надрывистый, на вокале слышна неестественная хрипота. Словом, для меломанов такая звуковая составляющая не подходит. На фоне всего ВЧ наиболее адекватны, но там звуки практически полностью оказываются выдавлены и оттенены.

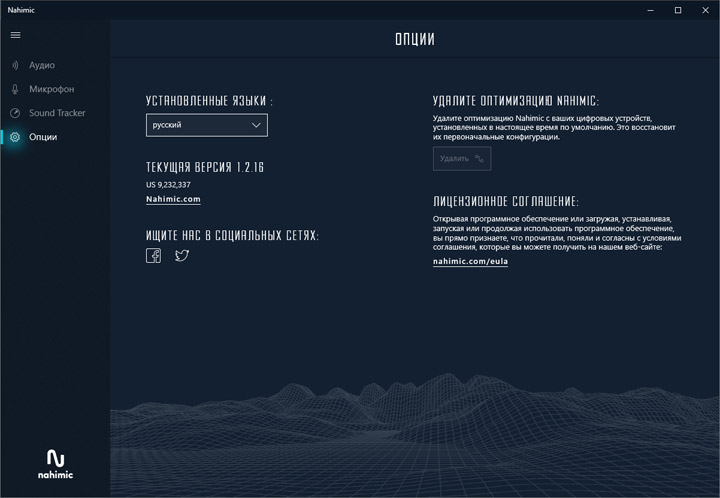

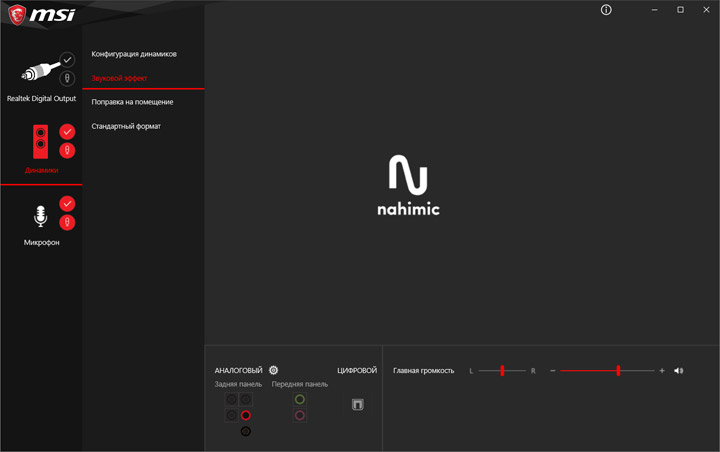

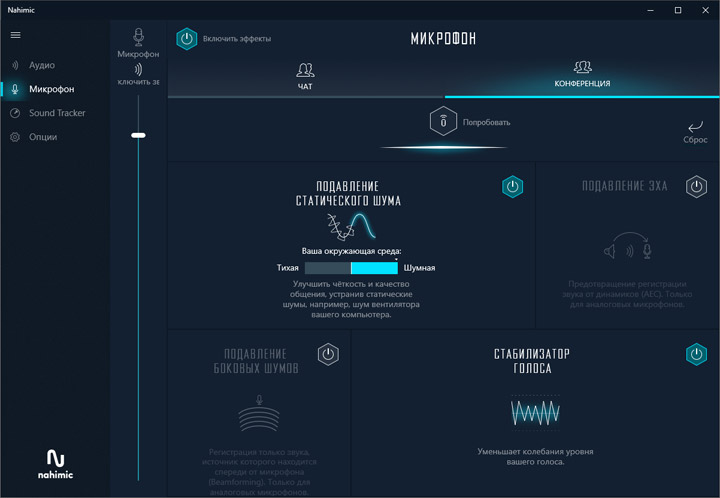

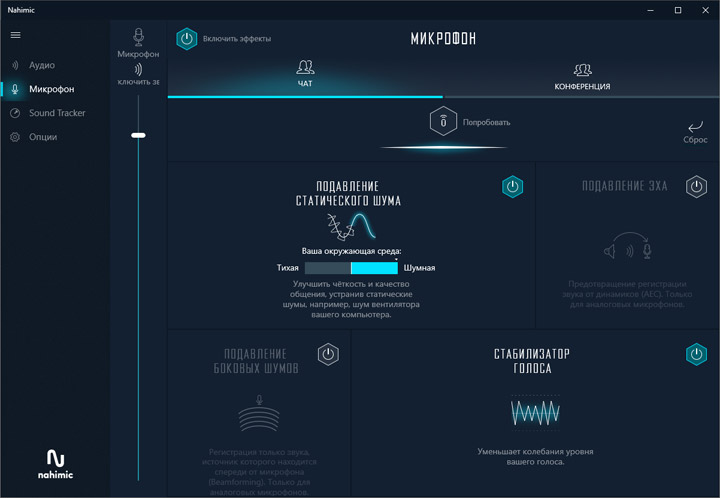

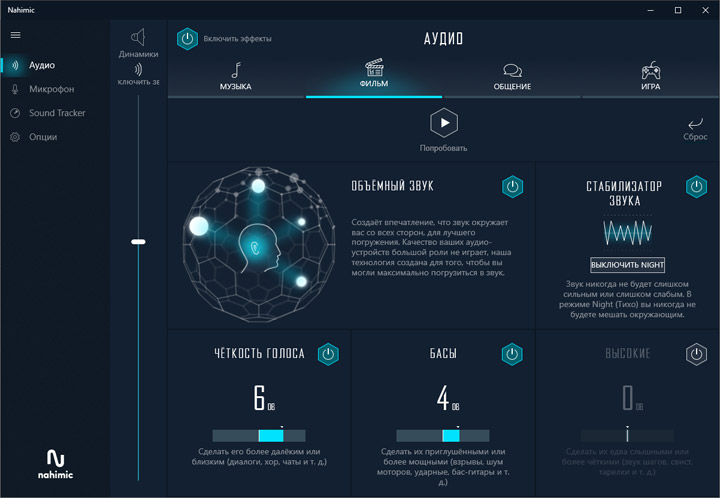

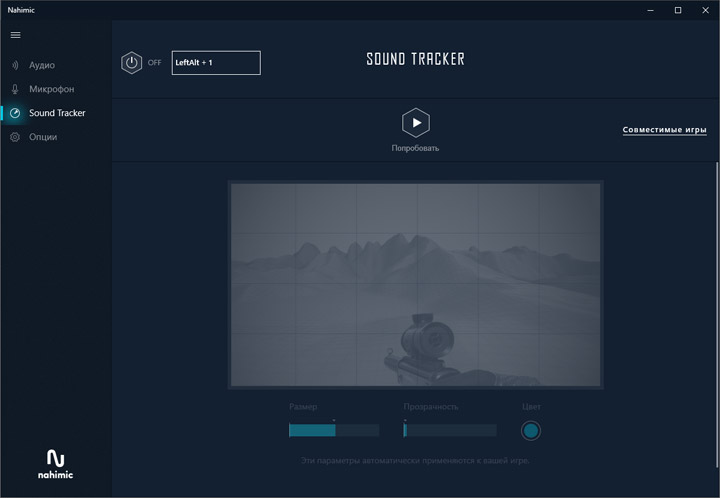

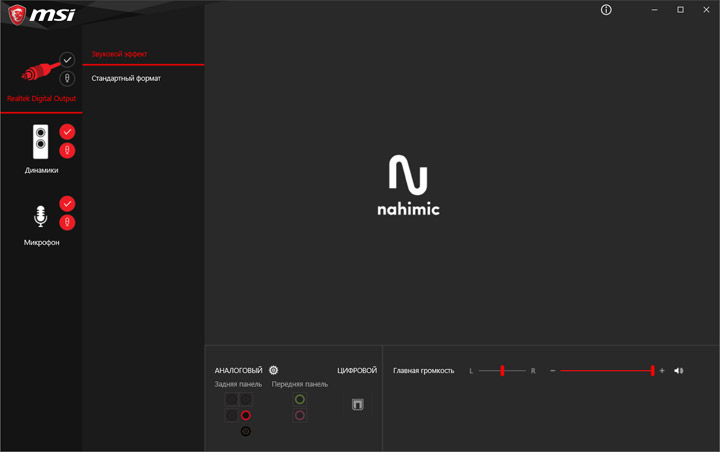

Эксперименты с подачей материала следует проводить в специальном бонусном ПО — Nahimic. Тут созданы типичные сценарии для использования ПК, все они полностью настраиваемы пользователем. В состав также включён Sound Tracker, инструмент для любителей игр жанра FPS.

Тестовый стенд

В состав открытого стенда вошли:

• процессор: Intel Core i9-9900K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);
• операционная система: Windows 10 Pro x64 (10.0.17763.503);
• драйверы: Intel Chipset Software Installation Utility (10.1.17968.8131), Intel Management Engine Interface (1912.12.0.1246), Intel Rapid Storage Technology Driver (17.2.6.1027), GeForce 430.64.

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

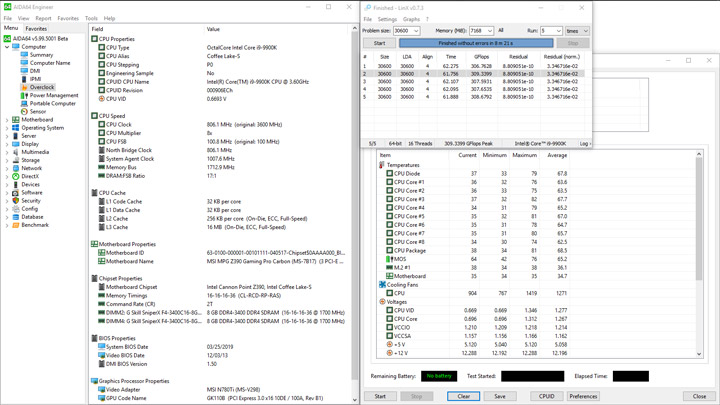

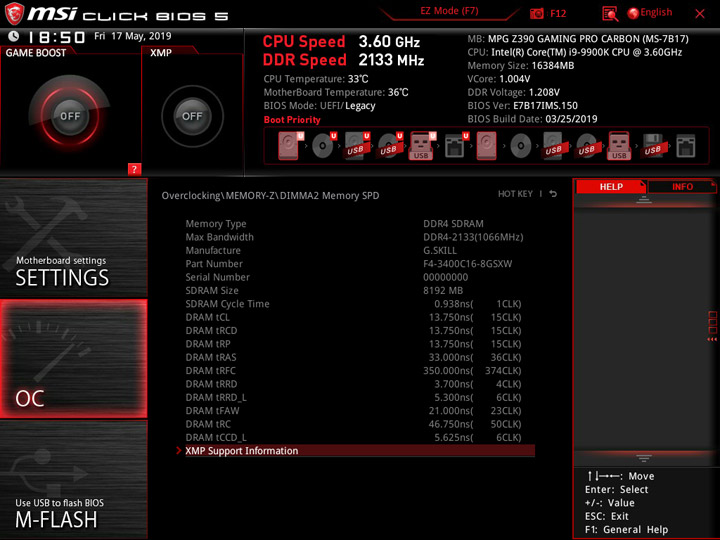

С начальными настройками память работает на частоте 2133 МГц, большая часть переменных в UEFI выставлена в положение Auto.

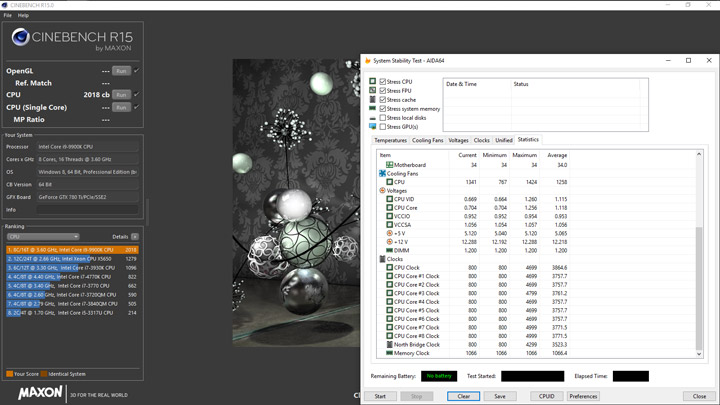

В несложных сценариях ЦП ускоряется до 5 ГГц, более трудоёмкие не дают частоте преодолеть рубеж в 4,7 ГГц, это относится и для нагрузок с AVX, то есть нет отклонения от традиционной работы Turbo Boost. О перегреве устройства или процессора нет и речи, всё функционирует должным образом.

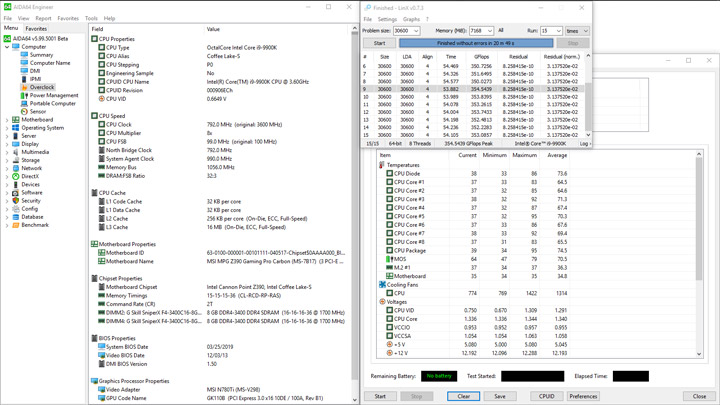

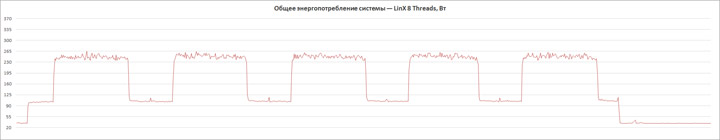

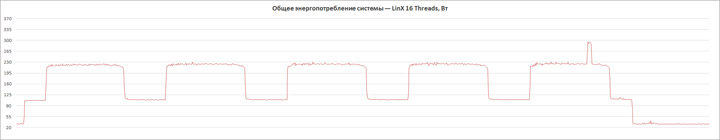

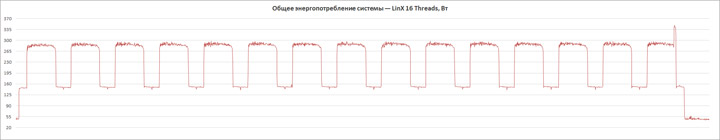

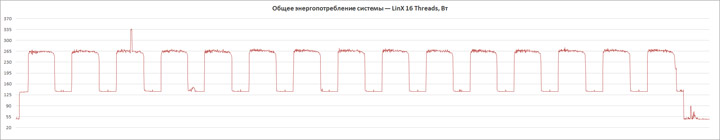

Потребление в простое — 30 Вт, пик при участии шестнадцати потоков в LinX — 231 Вт, для восьми — 249 Вт.

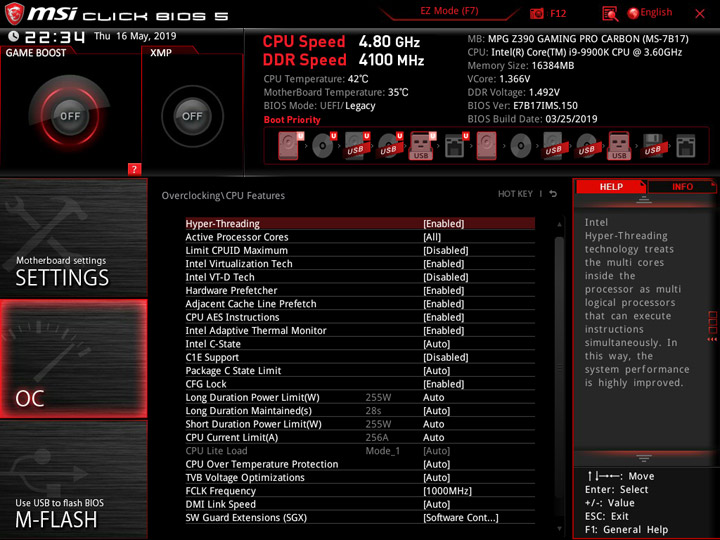

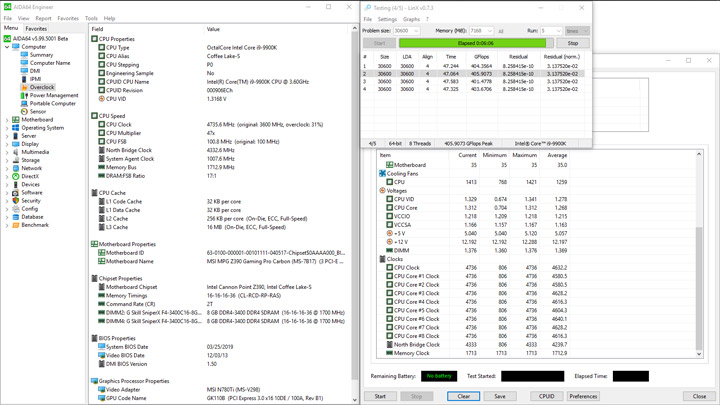

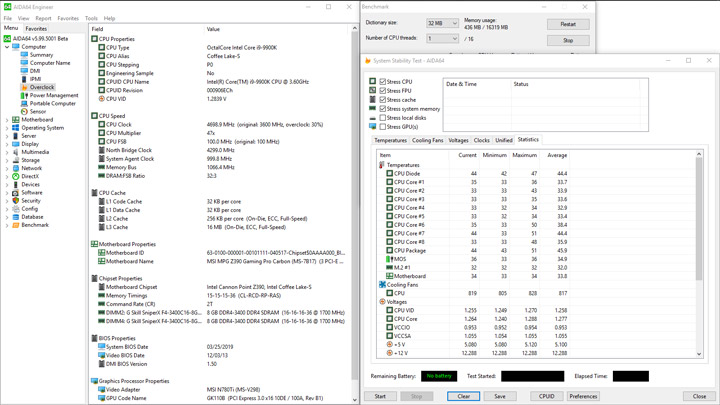

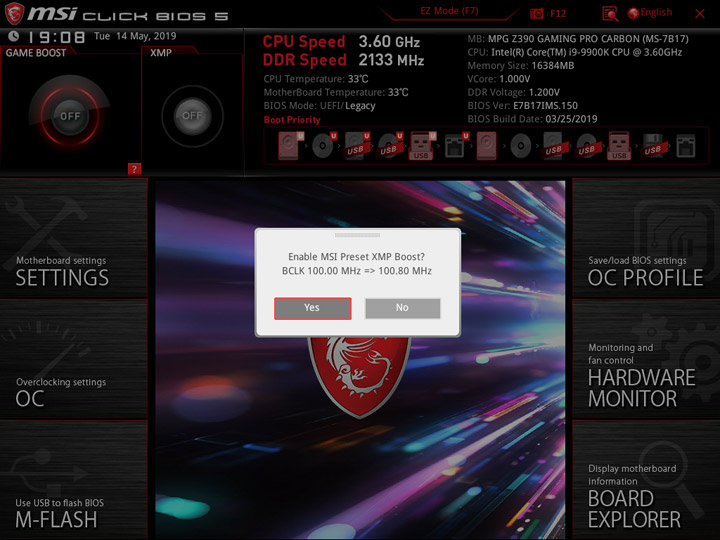

Используем фирменный разгонный сценарий Game Boost, где закладывают ускорение CPU на 100 МГц, а ОЗУ останется в положении 2133 МГц. Для улучшения работы СО форсируются максимальные обороты, актуально как минимум для площадки CPU_1.

Простое ПО работало безошибочно, а вот LinX при первом же проходе останавливался с ошибкой, очевидно, запланированных инженерами 1,25 В для такого процессора недостаточно. Впрочем, своё имя профиль вполне оправдывает. Замеры энергопотребления остались за кадром ввиду невозможности составить полноценную картину событий.

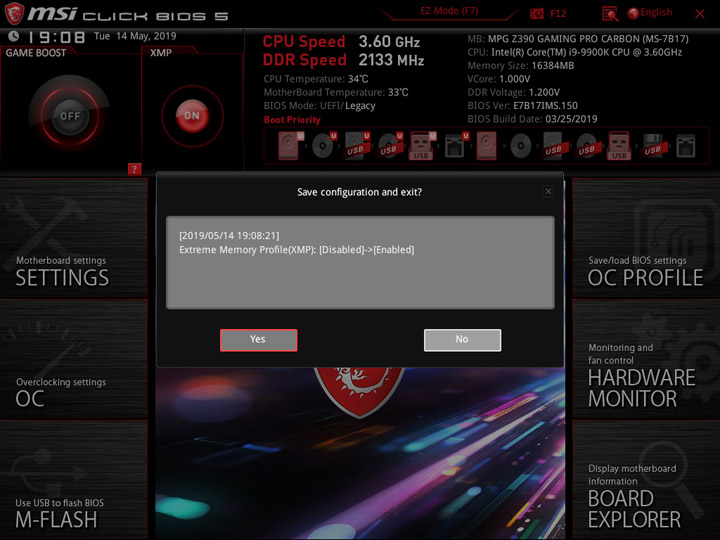

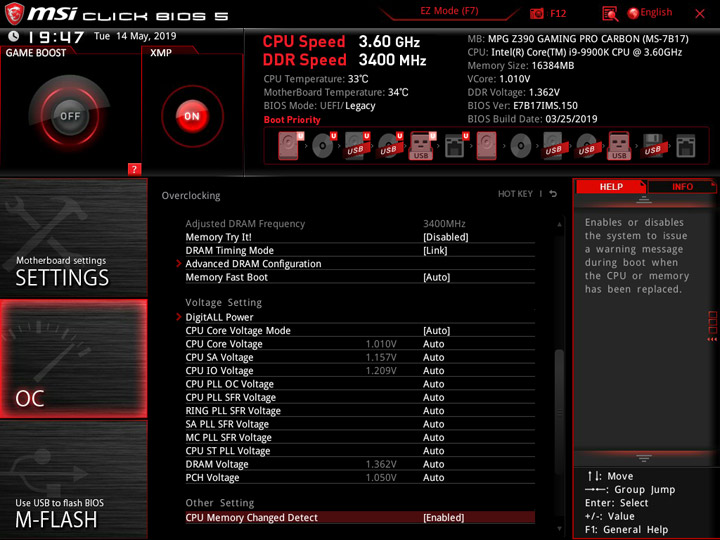

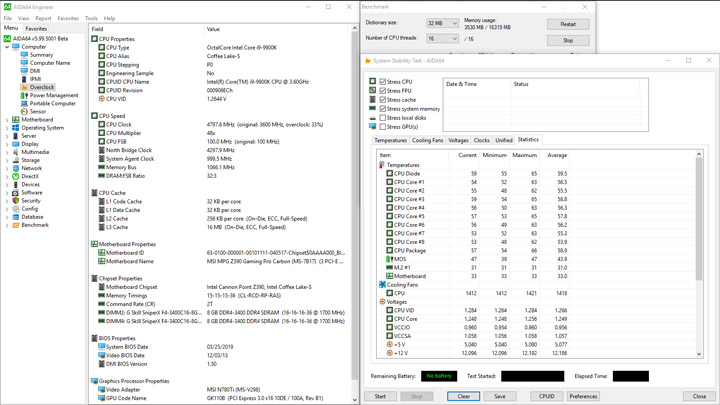

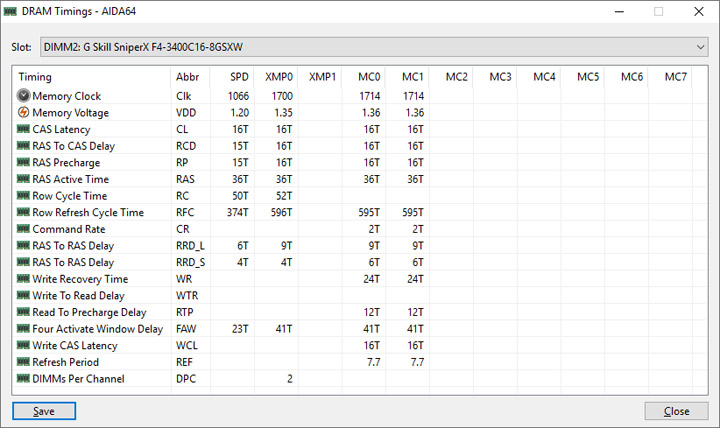

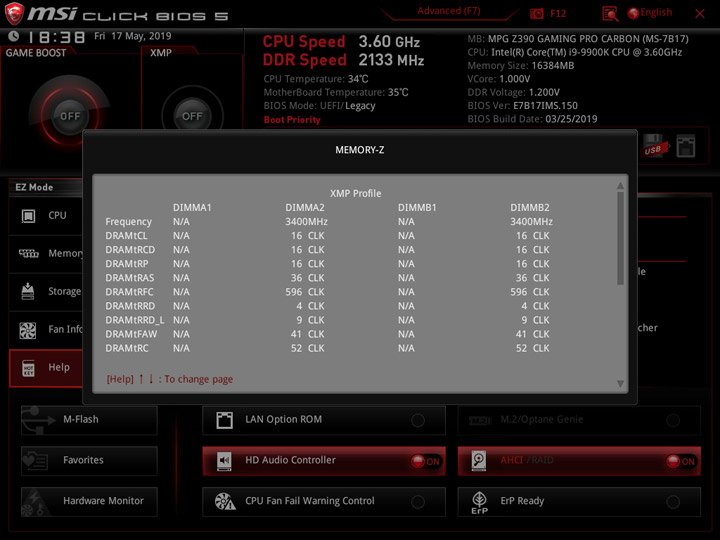

Проверим, как плата справится с активацией XMP. Помимо очевидного роста частоты для ОЗУ, происходит ввод нового значения у BCLK, ведущего также к небольшому ускорению процессора, речь про 0,8 %. Явно выражен рост напряжений DRAM, SA и IO.

Но несмотря на все отягощающие для режима работы ЦП факторы, с поведением системы не возникло никаких проблем, в том числе это касается и рабочих температур.

Границы потребления вышли равными 32–244 и 33–265 Вт.

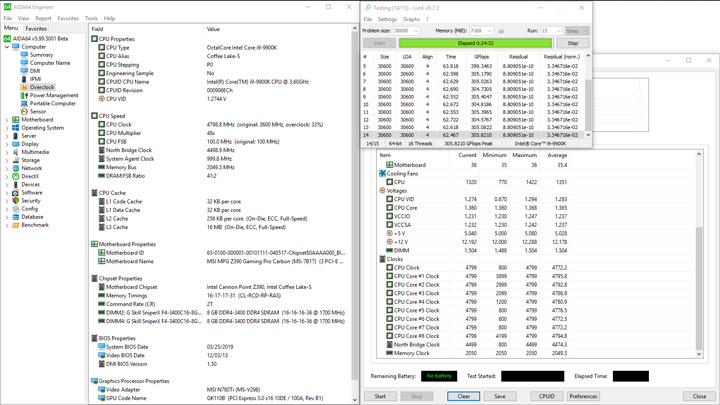

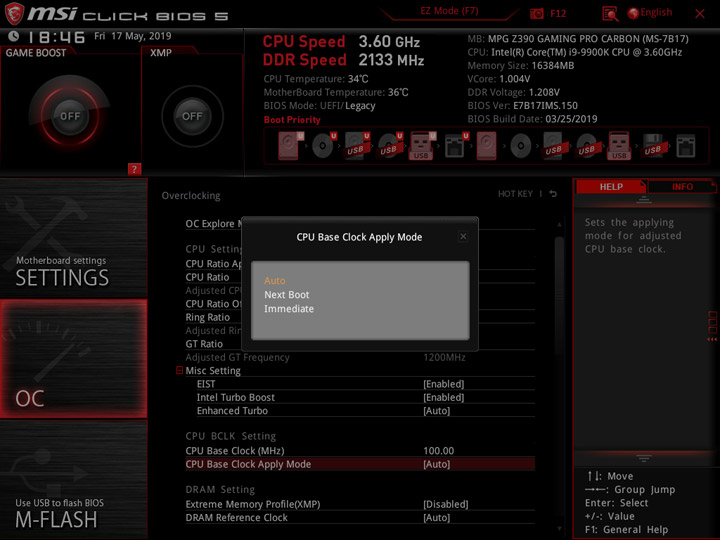

Увеличение BCLK на заранее фиксированных отметках добавочных параметров привело к результату, схожему с полученным на других устройствах MSI — 367,4 МГц. Тут речь идёт про стабильность как при проведении теста, так и при преодолении процедуры POST без излишних затруднений и манипуляций. При «переразгоне» плата предпринимала бесчисленное число ложных пусков, однако сброса настроек до безопасных в автоматическом режиме не происходит, потому уместно заблаговременно позаботиться про хранение испытанных схем, а сброс CMOS осуществляется путём замыкания контактной пары, распаянной под видеокартой.

Напомню, в этом тесте я не преследую цель поиска максимального значения любой ценой, больший интерес вызывает изучение поведения системы и её отклик на проводимые правки.

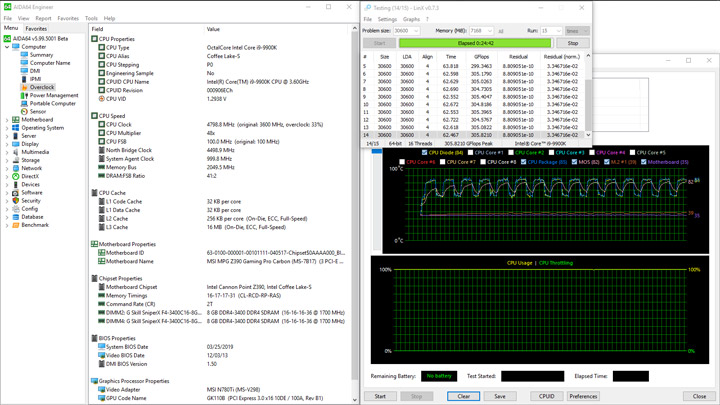

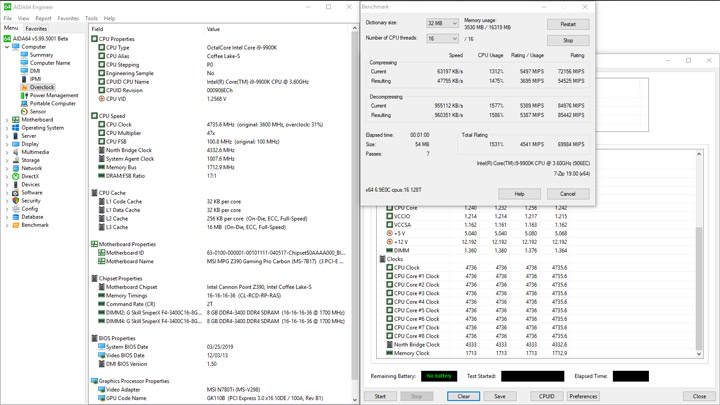

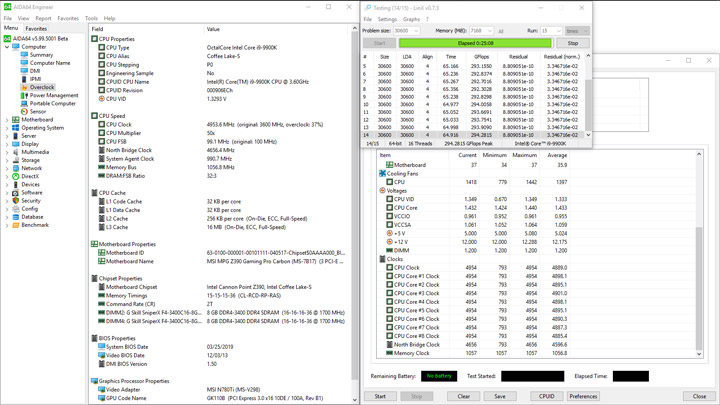

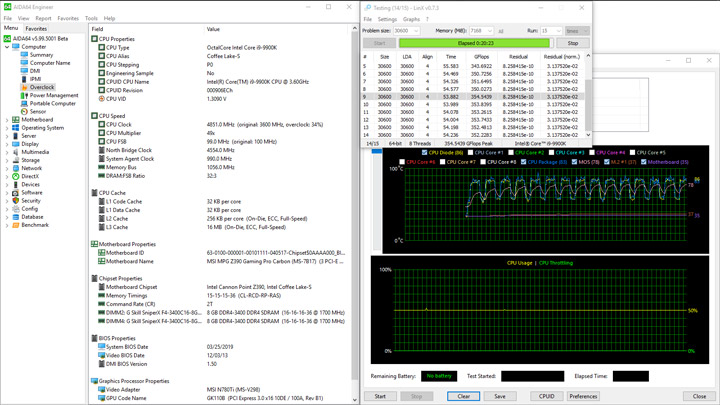

Наш стендовый CPU разгоняется до 5,1 ГГц, когда условием подтверждения стабильности будет пять проходов сценария Cinebench R15. Для этого здесь потребовалось надбавить 90 мВ у его питающего напряжения.

Высокое действующее напряжение при нагрузке отразилось как на температуре Core i9-9900K, так и на блоке VRM, на графике видно отчётливое движение у соответствующей кривой.

Балансируя на пределе стабильности и перегрева, я отыскал максимально стабильную частоту ЦП для тестов в LinX с активными шестнадцатью потоками — 4954 МГц. Помимо рядового подбора пары из фиксированного напряжения CPU и его множителя, затрагивалась базовая частота. Остальные настройки оставались в позиции Auto, а для напряжений IO и SA я указывал их штатную величину. ОЗУ осталась в режиме 2133 МГц.

Уровень напряжения вряд ли можно назвать разумным, в UEFI выставленными были 1,425 В. Вместе с Level 4 в качестве профиля LLC, средним значением оказалось 1,433 В, разброс укладывался между 1,424 и 1,44 В. Ближе к концу теста нагрев преобразователя приблизился к отметке 91 градус. Каких-либо дополнительных мер для стабилизации ПК и его узлов не предпринималось.

Здесь потребление энергии оказалось самым большим, потому и нагрев VRM был таким же. Мои собственные замеры пирометром, проведённые на задней стороне устройства, подтвердили достоверность отображаемой информации встроенным датчиком, в AIDA64 имеющем название MOS. Разница не составила и пары градусов, верхняя грань основного (большего) радиатора грелась всего до 52 °C при комнатной температуре в 26 °C, в том месте, где она показывалась из-под пластиковых накладок. А значит основное тепло приходится рассеивать уже слоям проводников в текстолите изделия, то есть в корпусах с большими «окнами» под платой температурная обстановка должна быть получше, чем у оппонентов без подобных конструктивных изысков. Уровень запросов к электросети в ходе теста составил 44–298 Вт.

Для восьми активных потоков в таком режиме наступает быстрый перегрев ЦП, потому необходимо снижать его напряжение и вновь искать стабильную частотную отметку, эксперименты завершились на цифрах 4851 МГц и 1,335 В.

Интересно будет сделать акцент на фактически идентичном предельном режиме, оформленном при работе на испытуемой и прежней гостье нашей лаборатории — MSI MAG Z390 Tomahawk. На этом участке испытаний с математической точки зрения «удачно» сказывается наличие дополнительного, пятого канала питания — у VRM температура оказалась меньше на 20 градусов. При флуктуации 1,336–1,344 В, средний уровень напряжения равнялся 1,34 В, не менее интересно проанализировать и энергоэффективность.

Верхняя граница, равная 272 Вт, ниже, чем у вышеназванной модели, на целых 6 % (там уровень подобрался к числу 289), нижняя отметка — 41 Вт. Меньше рабочие температуры, выше КПД, лучше энергоэффективность — так всё выглядит в комплексе.

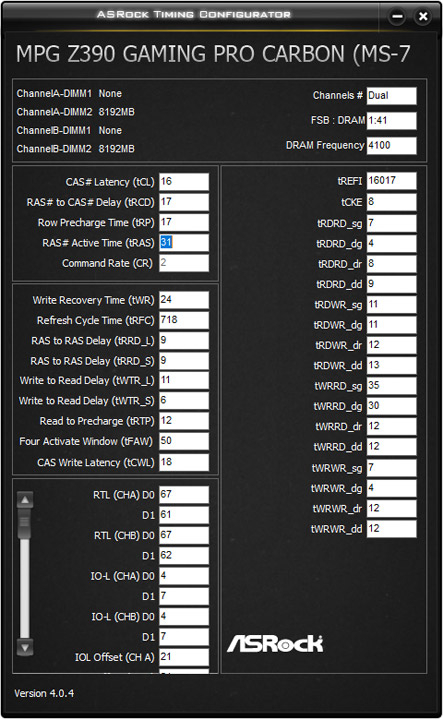

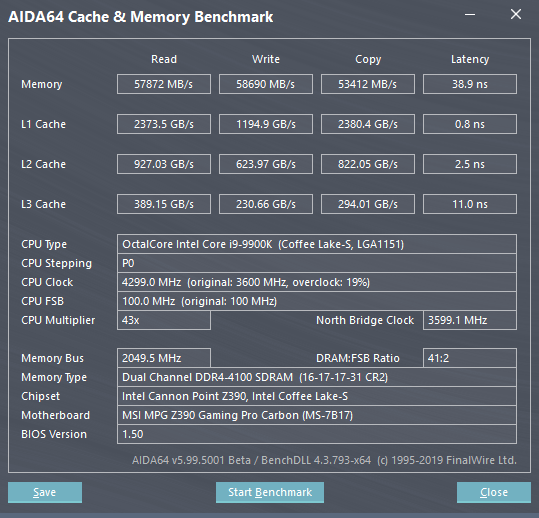

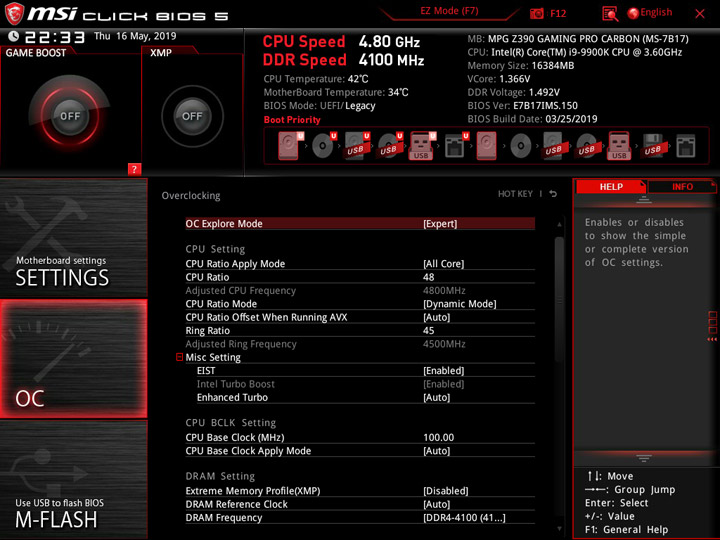

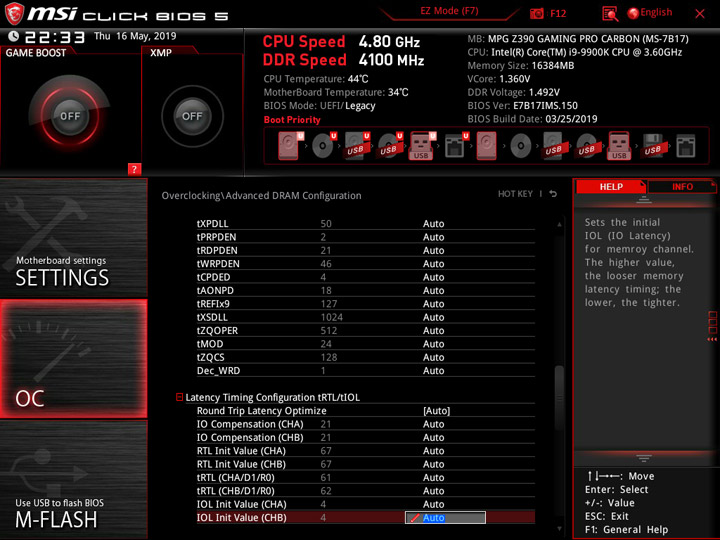

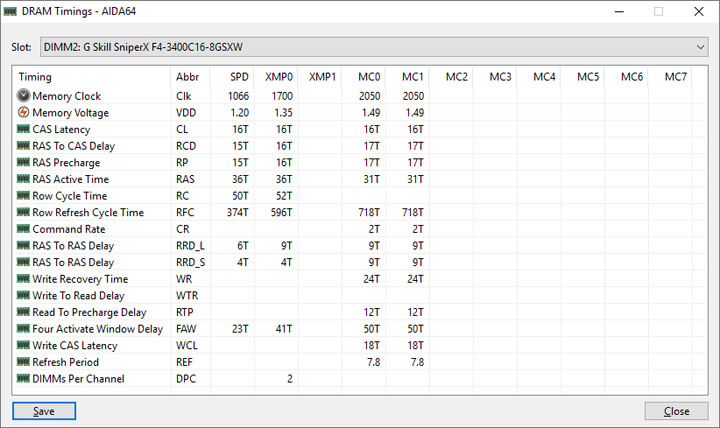

Напоследок изучим способности в разгоне ОЗУ. Вместе со стандартной схемой задержек, выставленной для этого участка тестов, её вид — 16-17-17-31-2Т, я проводил подбор напряжений DRAM, IO и SA. Ввиду крепкого VRM, частоту процессора я выставлял как 4,8 ГГц, в последствии постарался снизить напряжение на ядрах до уровня, когда ПК окажется стабильным (при условии тестов с 16 потоками в LinX), всё ради снижения нагрева и уменьшения энергозатрат. В UEFI набор из напряжений соответственно имел вид: 1,49 В, 1,22 В и 1,22 В, а для процессора — 1,36 В. Ускоренная память заметно сказывается на росте последней величины.

В режиме разогнанных ЦП и ОЗУ, прогрев стабилизатора остановился у границы 82 °C. Напряжение на модулях в среднем равнялось 1,504 В и этот уровень стал главным сдерживающим фактором для дальнейшего хода экспериментов с частотой ОЗУ. Непривычно высокими вышли цифры для вспомогательных IO и SA, это также сказалось и на росте температур в системе, как и общих «аппетитов» ПК.

Финальный уровень потребления энергии сформировал границы из 45 и 277 Вт.

Вывод

Рассмотренный продукт — это не база для бенч-стенда под затяжные эксперименты с оверклокингом лучших компонентов. У него другая задумка — стать основой для мощного ПК, вероятнее всего, именно игрового, но и для других целей нет никаких преград. Здесь есть, пожалуй, наиболее дружелюбный для пользователя UEFI. Его возможности весьма широкие для разного рода экспериментов. Заложено деление линий PCI-E для возможной организации связок из нескольких видеокарт, этот шаг выделяет продукт в сегмент выше начального, где такие требования не уместны. Выбор в пользу изделия от MSI может состояться в том числе из-за единого комплекса утилит Dragon Center. Всё, что я там увидел, оказалось работоспособным, кроме того, происходит постепенный перевод разных участков ПО, у основного блока уже имеется русскоязычная локализация.

Отдельно хочется остановиться на звуковой подсистеме. Тут впервые мне повстречался кодек ALC1220P, с ним связаны новые впечатления от прослушивания музыки и назвать его подходящим для неё я никак не могу. Нет и близко естественной передачи задуманного материала, особый акцент сделали на усилении «мидбаса». Чтобы добавить красок, предлагается воспользоваться бонусным ПО — Nahimic, в нём есть несколько готовых схем, каждую допускается подправить по своему разумению, в зависимости от поставленной цели.

На практике удалось подтвердить беспроблемную работу с набором из мощных компонентов. Нет проблем как с базовыми настройками при использовании старшего Core i9-9900K, так и при его разгоне, который проходил при использовании двухсекционного башенного кулера. Для работы с ОЗУ проверялся механизм XMP — также сбоев в тестах нет, к тому же из-за модификации BCLK проходил небольшой разгон и для ЦП. Высокий результат вышел и при ручном разгоне набора DRAM. Всё это оказалось возможно благодаря корректной работе блока VRM. Он обеспечил хорошую стабилизацию напряжения CPU, а нагрев оказался заметно меньшим, чем был с платами начального уровня. Таким образом, испытуемая ожидаемо заняла промежуточную нишу между теми и топовыми устройствами. Высокий КПД преобразователя — первопричина сниженных температур.

Среди явных минусов я могу выделить наличие лишь двух температурных датчиков в блоке под наладку работы вентиляторов в UEFI. И это достаточно странно, поскольку в фирменном ПО (и не только там) есть поступающие данные с шести интегрированных производителем сенсоров, куда входит и значение из области VRM. Для тех, кому такой нюанс особой важности не представляет, MPG Z390 Gaming Pro Carbon может стать обоснованным претендентом на попадание в шорт-лист будущих покупок.
