Обзор материнской платы MSI MPG Z390 Gaming Plus. Знакомство с Intel Z390 на примере устройства без излишеств

Компания Intel переживает не самые лучшие времена в своей истории, но колесо прогресса продолжает вращаться и теперь для покупателей есть новая точка отчёта продаж плат, использующих старший хаб для процессоров «настольного» сегмента. Наспех выведенный на рынок Intel Z370 ничего нового не предлагал относительно предшествующего Z270, он распаивался на устройства, рассчитанные под шестиядерные ЦП, впервые представленные в той же рыночной нише около года назад. Выпуск простых, но уже обновлённых, PCH (Н370 и ниже) не сопровождался новым «флагманом», потому как его придержали под восьмиядерные процессоры, которые вскоре станут доступны на полках магазинов (за фактом их реального наличия будет крайне интересно наблюдать). Ходили слухи о нужде в переименовании чипа Z370, вызванного проблемами с производственной мощностью, но они не подтвердились — перед нами действительно новый кристалл.

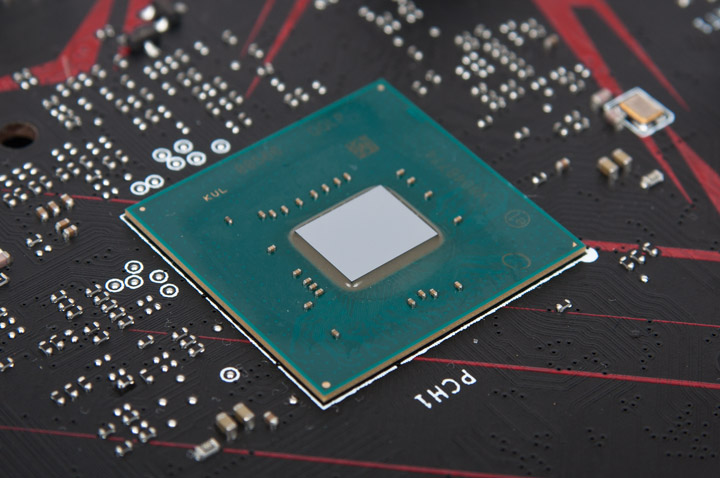

Intel Z390

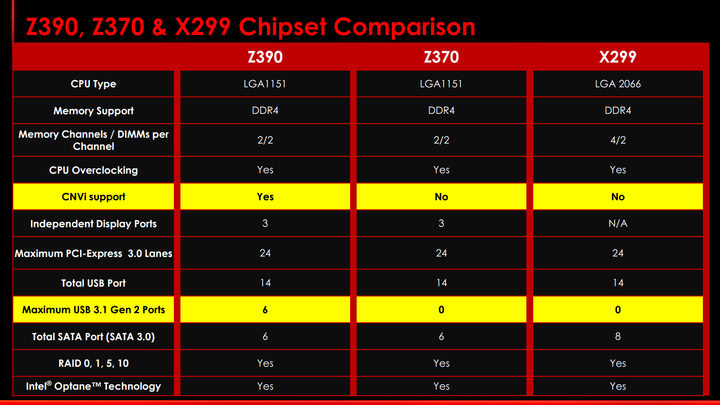

Имеющиеся здесь новации были давно известны и прорывом их назвать трудно. Впрочем, современные ПК уже работают по принципу однокристальной системы, где все основополагающие интерфейсы реализованы на общем чипе, рядом с вычислительными блоками. У ближайшего конкурента, AMD, в процессорах Ryzen используется подобная структура. Настолько глубоко перерабатывать свои продукты в Intel не стали, в итоге поддержка USB последнего поколения и готовность к работе с адаптером беспроводных сетей — вот и все козыри нового PCH.

MSI MPG Z390 Gaming Plus

Конечные производители плат, безусловно, готовили свои устройства к совместной работе с новыми, ещё более мощными процессорами, поэтому мы вправе ожидать надлежащий уровень исполнения блока VRM на них. В качестве примера у нас в лаборатории будет «мейнстримовая» игровая модель MPG Z390 Gaming Plus. Высокая интеграция современных интерфейсов делает Z390 ключевым, прочие контроллеры, здесь находящиеся, образуют традиционный набор — звуковой кодек, контроллер проводных сетей и другие, менее значимые микросхемы. Расширяющих возможности хаба чипов тут нет (если не считать таковым мультиконтроллер).

MSI MPG Z390 Gaming Plus

Готовность к работе с сетями Wi-Fi реализована особым гнездом, обеспечивающего поддержку модулей CNVi — устройств более простых, чем полноценный адаптер беспроводных сетей. Посадочное место — есть, а всё остальное пользователь в праве, при желании и необходимости, приобрести отдельно. Подробнее об этом технологическом ходе можно почитать в обзоре Gigabyte H370 Aorus Gaming 3 WiFi.

MSI MPG Z390 Gaming Plus

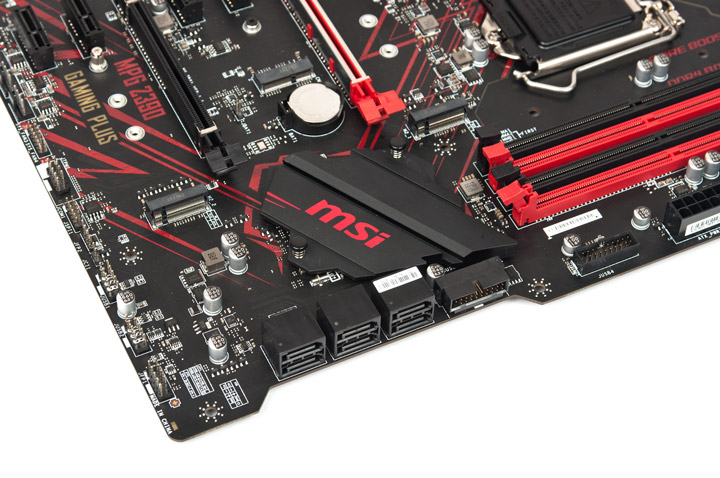

Имидж игровой модели дополняет нетривиальный дизайн в чёрно-красных тонах. Иллюминация базовая, цвет — красный. Расширить гамму ощущений можно воспользовавшись парой гнёзд для внешних устройств с элементами RGB. Общий набор возможностей расположен в сводной таблице. Развёрнутые сведения о свежей системе именований продуктов MSI можно получить здесь.

Модель MSI MPG Z390 Gaming Plus (MS-7B51 VER:1.1)
Официальная страница продукта в Сети msi.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4200*/4266*/4300*/4400*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
4 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы HDMI, DVI-D
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), Z390)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z390)
6 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
0, 1 (M.2 PCI-E, Z390)
Встроенный звук Audio Boost: Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 2-Way CrossFireX, пара колодок для подключения устройств RGB LED
Цена в рознице, $

Упаковка и комплектация

Коробка стандартного, среднего размера с ярким оформлением, на верхней крышке нет никаких акцентов на возможностях или чём-нибудь ещё.

MSI MPG Z390 Gaming Plus

Фото платы, перечень основных характеристик, схематическое изображение задней панели находятся сзади. Уклон при описании особых черт сделан в область конструктивных изысканий. Про программную поддержку решили тут не упоминать.

MSI MPG Z390 Gaming Plus

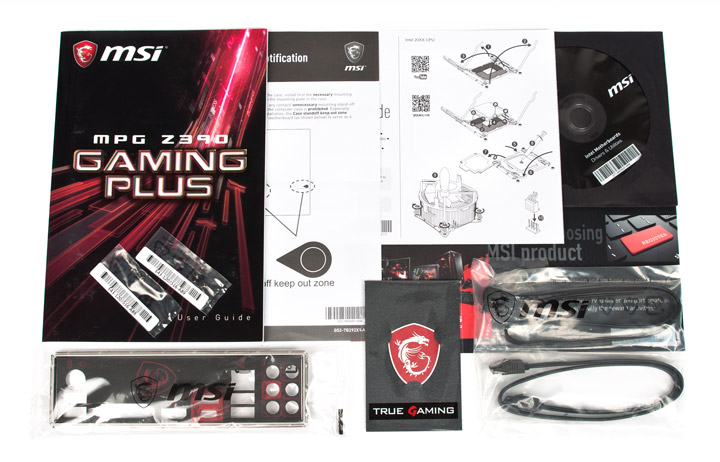

В наборе аксессуаров нет ничего необычного. Состав следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • пара крепёжных винтов для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
  • наклейка с логотипом MSI Gaming Series;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI MPG Z390 Gaming Plus

Внешний вид

Дизайн одновременно строг, агрессивен и минималистичен. Нет пластиковых декоративных элементов, роль козырька над портами задней панели выполняет радиатор увеличенных размеров. Плата рассчитана под разовую сборку, тут отсутствует индикатор POST-кодов и разнообразные переключатели состояний или же кнопки. Размеры соответствуют стандарту ATX, для закрепления устройства в корпусе есть девять точек.

MSI MPG Z390 Gaming Plus

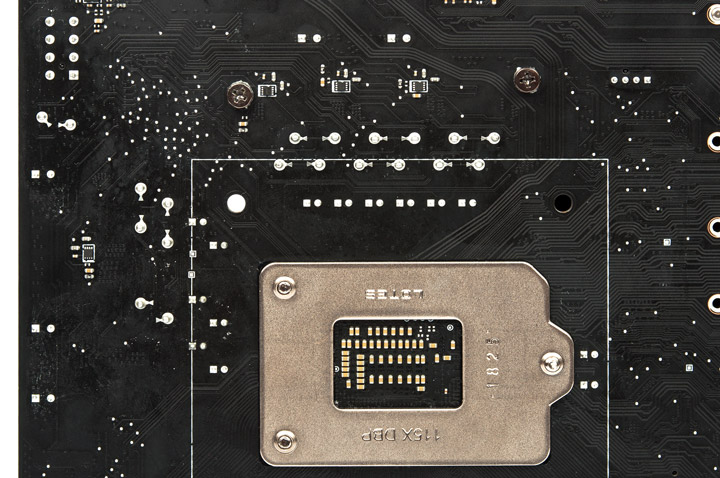

Светодиоды находятся на обратной стороне платы. Основная группа расположилась вдоль правой грани, ещё одна — близь надписи Gaming Plus, образованной вытравленными слоями проводников в текстолите.

MSI MPG Z390 Gaming Plus

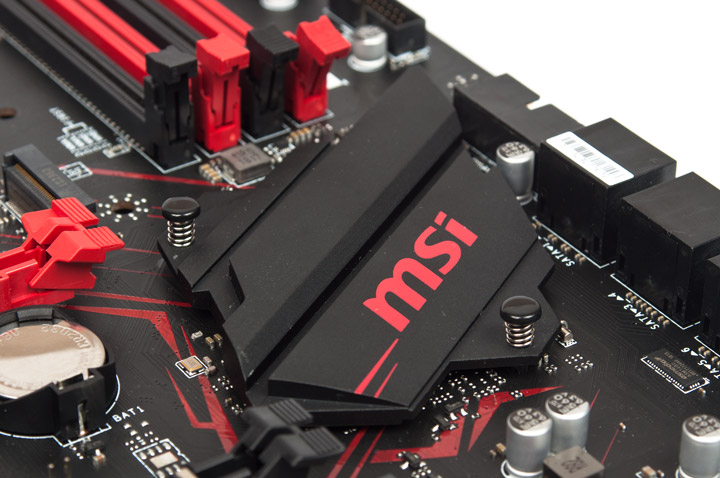

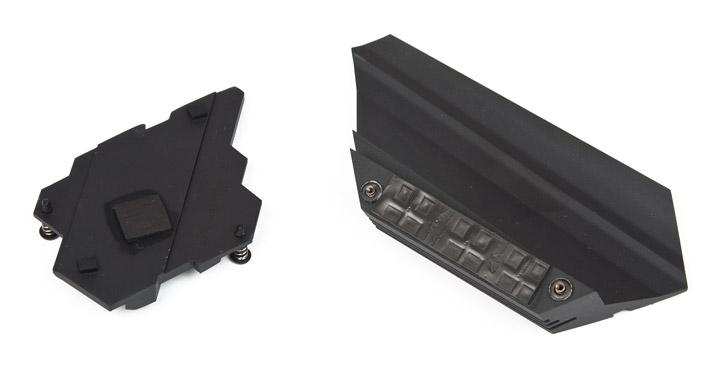

Все элементы обходятся без подсветки. Радиатор хаба сложной формы, но это обычный брусок из лёгкого сплава.

MSI MPG Z390 Gaming Plus

Охладителей для устройств M.2 в комплекте нет. Верхнее посадочное место рассчитано на самые длинные модели, достигающие 11 см. Под слотом PCI-E x16 находится специализированное гнездо M.2 типа Key E, тут можно будет смонтировать адаптер беспроводных сетей стандарта CNVi.

MSI MPG Z390 Gaming Plus

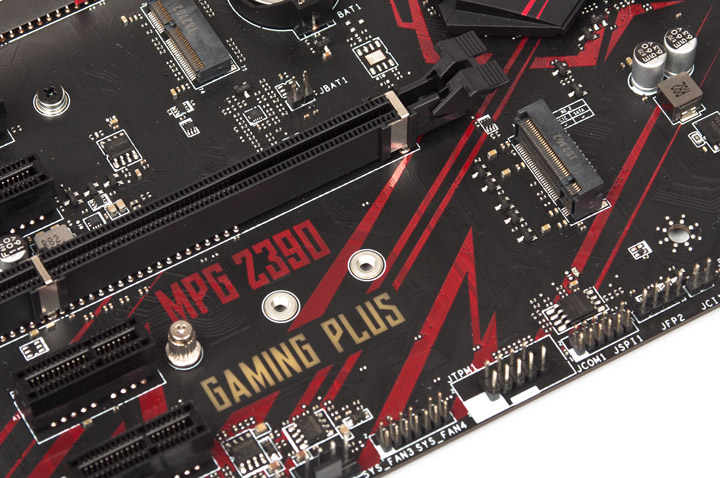

Ещё один выход M.2 традиционного вида (типа Key M) сможет взаимодействовать с изделиями длиной до восьми сантиметров. Немного странно будет в этом случае выглядеть подсвечиваемая надпись, поскольку окажется частично скрытой.

MSI MPG Z390 Gaming Plus

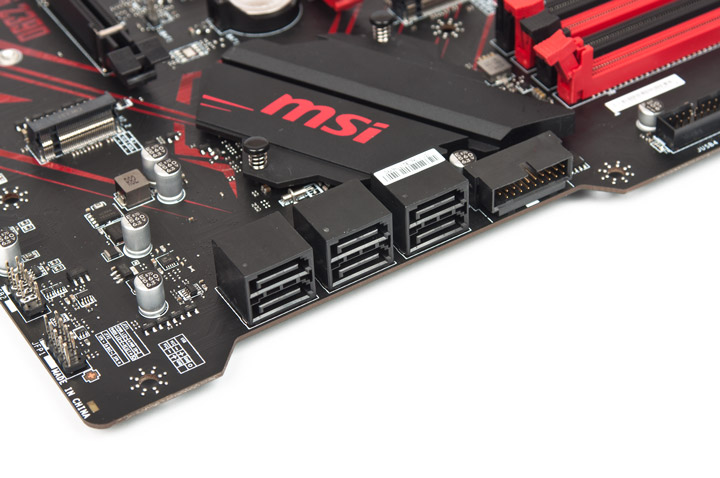

Выходов SATA шесть и все они продольного типа.

MSI MPG Z390 Gaming Plus

Под симметричный выход USB на корпусе стойка не предусмотрена, а обычные выходы смогут заработать посредством пары колодок интерфейса второго поколения, есть и другая пара — под современный, третий тип, причём одно из гнёзд — продольное, это существенно упростит укладку кабелей в процессе сборки ПК.

MSI MPG Z390 Gaming Plus

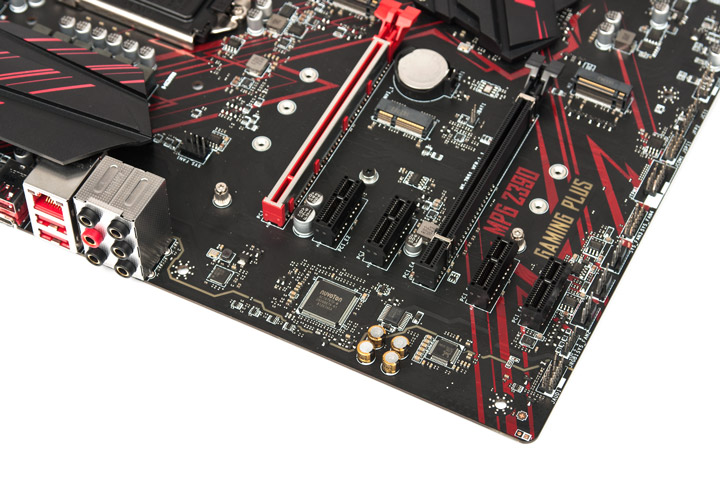

Красный экранированный слот PCI-E работает с линиями ЦП, а остальные будут взаимодействовать с хабом, а значит сформировать конфигурацию SLI из двух адаптеров NVIDIA тут не выйдет.

MSI MPG Z390 Gaming Plus

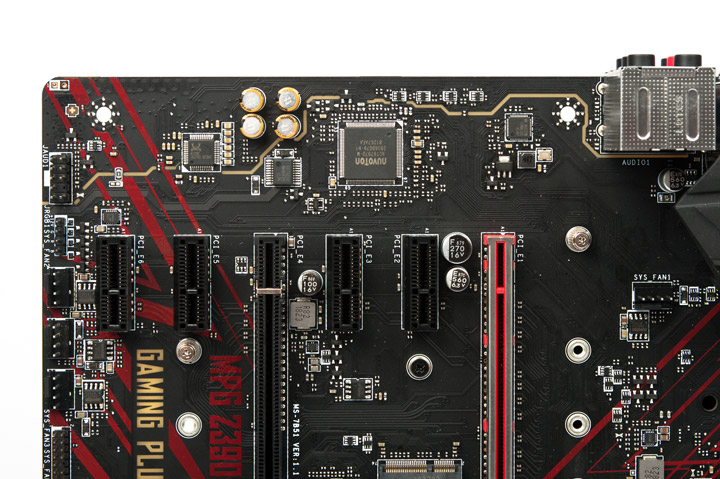

Сетевой и звуковой контроллеры обходятся без экранирующих элементов. Кодек здесь один из простейших, дополняющих его работу ЦАП или ОУ не предусмотрено.

MSI MPG Z390 Gaming Plus

В процессе разгона может пригодится фирменный диагностический комплекс EZ Debug LED, состоящий из четырёх красных светодиодов, распаяны они над основным гнездом питания.

MSI MPG Z390 Gaming Plus

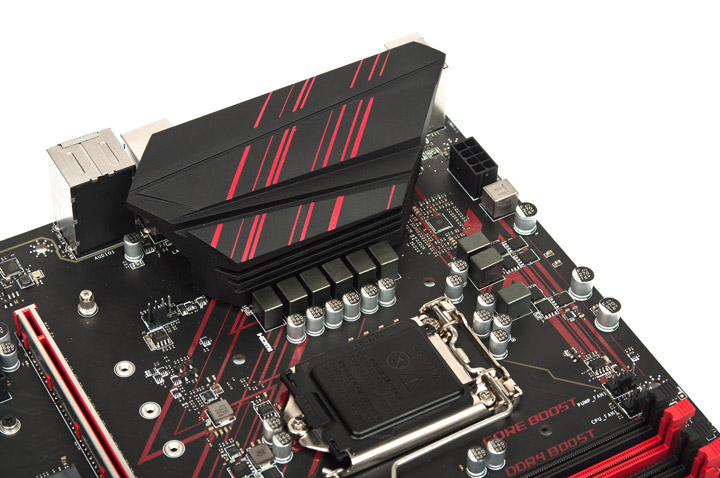

В наличии один радиатор для силовых элементов внушительной величины. Он вытянут к портам задней панели, проблем при использовании суперкулера не было никаких.

MSI MPG Z390 Gaming Plus

Структура преобразователя напряжений имеет много общего с прошлым поколением плат, оценить это можно, к примеру, по модели Z370 Gaming Pro Carbon AC. ШИМ-контроллер от uPI Semiconductor — uP9521, он пятиканальный. Четыре «фазы» обеспечивают стабилизацию процессорного напряжения, одна — интегрированного видеоядра. Помогают ему пять внешних драйверов. Транзисторы производства ON Semiconductor — NTMFS4C029N и NTMFS4C024N. Продукция именитого производителя элементов теперь есть в составе (этой) более дешёвой платы, но тут на один канал меньше под нужды iGPU. Кроме того, одна из четырёх «фаз» CPU осталась без радиатора и будет охлаждаться исключительно силами медных слоёв платы. Вскоре изучим, насколько такой приём оказался оправданным.

MSI MPG Z390 Gaming PlusMSI MPG Z390 Gaming Plus

Вслед за недавним гостем нашей лаборатории — MSI B450 Tomahawk — есть замечания к аккуратности процедуры монтажа охладителя на сборочном конвейере. Общей площади термосубстанции достаточно для полного соприкосновения с транзисторами, но из-за смещения один из них не полностью накрывался ей. Использование винтового способа крепления основного радиатора даёт возможность пользователю самостоятельно исправить сложившееся недоразумение.

MSI MPG Z390 Gaming Plus

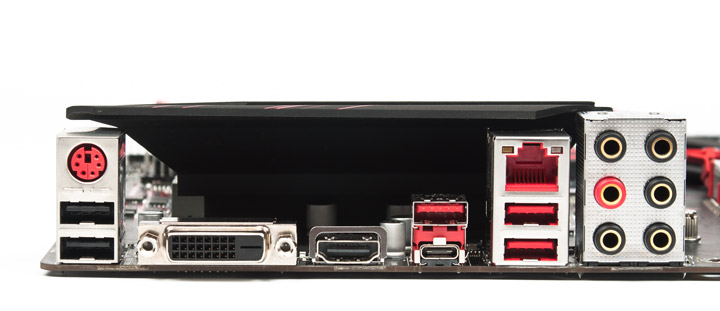

Плотной компоновки задней панели от модели подобного уровня ожидать не стоит. Имеющийся тут набор портов можно называть достаточным минимумом, большим числом выходов будут располагать устройства подороже. Нужно поблагодарить производителя за приличное расстояние между стойками, это облегчит будущую работу с периферией.

MSI MPG Z390 Gaming Plus
