Обзор материнской платы MSI Z370 Gaming Pro Carbon AC для процессоров Intel Coffee Lake-S

Компания MSI уже успела выпустить немало материнских плат на базе Intel Z370, однако до украинской розницы они добираются, пока что, неспешно. Одной из первых «заряженных» моделей оказалась нынешняя испытуемая. В связи с выходом шестиядерных процессоров одним из главных вопросов вновь стал температурный режим VRM и готовность плат к оверклокингу как таковому. Однако ключевой особенностью этой модели является расширенная работа с подсветкой, можно сказать, тенденция по завлечению покупателей на броские и яркие оттенки сохраняется и, судя по всему, не собирается сбавлять оборотов. Тут появилась поддержка не просто лент типа RGB LED (используются четырёхконтакные площадки для подключения), а и более интеллектуальных, с адресацией (для них предусмотрено уже три контакта). Здесь есть по два гнезда под каждый тип.

MSI Z370 Gaming Pro Carbon AC

Более традиционный осмотр устройства позволяет судить о немногочленных привнесениях дополнительных гнёзд. Сторонний контроллер обеспечивает работу пары выходов USB самой последней версии. Также в комплект поставки входит бонусный адаптер беспроводных сетей, но имеется и версия модели без такой платы. Общий набор возможностей описан в таблице ниже.

Модель MSI Z370 Gaming Pro Carbon AC (MS-7B45 VER:2.0)
Официальная страница продукта в Сети msi.com
Чипсет Intel Z370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2667/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel HD 630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142)
8 х 3.1 Gen1 (4 разъёма на задней панели, Z370)
6 x 2.0 (2 разъёма на задней панели, Z370)
Serial ATA 6 x SATA 6 Гбит/с (Z370)
RAID 0, 1, 5, 10 (SATA, Z370), 0, 1 (M.2 PCI-E, Z370)
Встроенный звук Audio Boost 4:
Codec — Realtek ALC1220 (7.1, HDA)
Op Amp — Texas Instruments OPA1652
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 8265 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.2)
COM
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 304 x 243
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, пара колодок для подключения лент RGB LED (+12V, 5050), пара колодок для подключения лент RGB LED (+5V, WS2812B и Corsair), M.2 Shield
Цена в рознице, $ 246

Упаковка и комплектация

Коробка обычных размеров. На лицевой стороне отмечены ключевые особенности — наличие подсветки RGB (комплекс настроек Mystiс Light) и принадлежность к средней по ранжированию серии игровых плат — Performance Gaming.

MSI Z370 Gaming Pro Carbon AC

Сзади есть фото устройства и небольшая таблица с его характеристиками, схематическое изображение задней панели также имеется. Оставшееся пространство отведено под описание преимуществ этого продукта.

MSI Z370 Gaming Pro Carbon AC

Помимо платы в коробке есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • карточка регистрации покупателя;
  • диск с драйверами и фирменным ПО;
  • комплект из двенадцати ярлыков для маркировки кабелей SATA;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • двойной жёсткий мостик для организации SLI;
  • комплект для организации сетей Wi-Fi и Bluetooth (адаптер с интерфейсом PCI-E x1 и USB колодкой, кабель USB 2.0 (внутренний), крепёжный винт для корпуса, пара внешних антенн).
MSI Z370 Gaming Pro Carbon AC

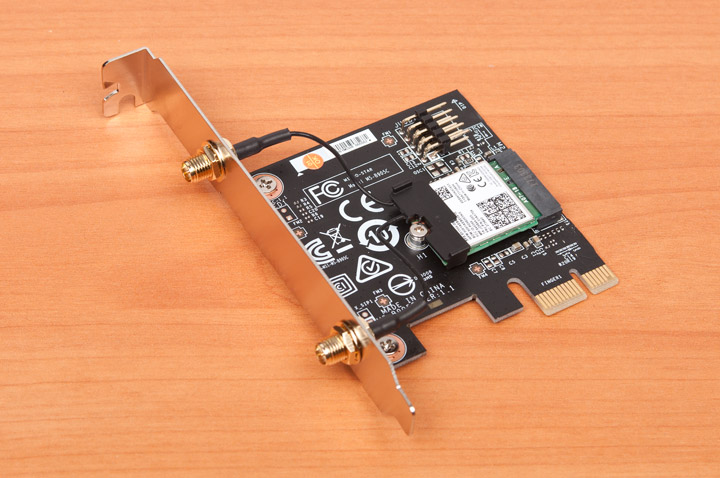

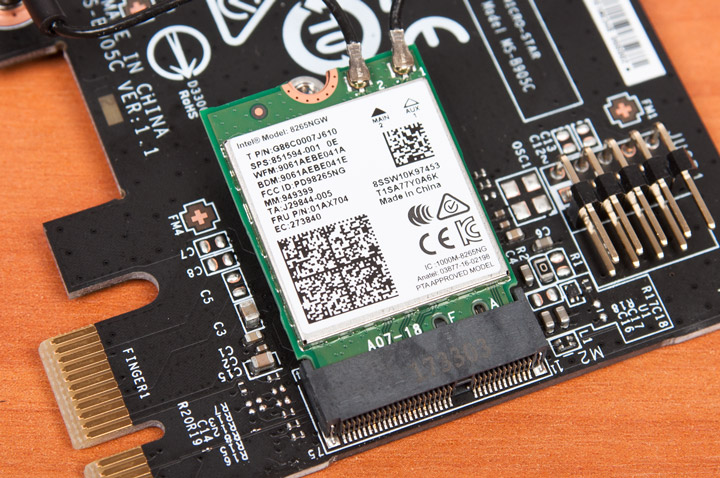

Последний компонент является логичным дополнением к плате, имеющей в именовании суффикс «AC», его установка не является обязательной. Сердцем выступает двухдиапазонный контроллер от Intel. Этот продукт MSI не является самодостаточным, хотя и оснащён фирменной индивидуальной маркировкой (модель MS-B905C VER:1.1), тем не менее, в зарубежных магазинах его можно найти в продаже по цене близкой к $40 (она выглядит явно завышенной).

MSI Z370 Gaming Pro Carbon ACMSI Z370 Gaming Pro Carbon AC

Внешний вид

Используется строгая гамма цветов, монохромная, преимущество чёрных оттенков. Плата предназначена исключительно под сборку ПК, для облегчения эксплуатации в режиме открытого стенда нет ровным счётом ничего (отсутствуют кнопки, переключатели, вспомогательные индикаторы, тот же контроллер кодов POST также не предусмотрен). Для крепления заготовлено девять отверстий, как у большинства продуктов формата ATX.

MSI Z370 Gaming Pro Carbon AC

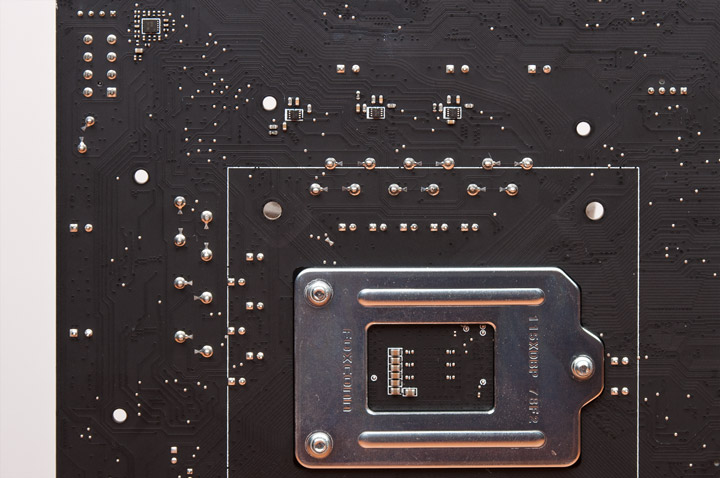

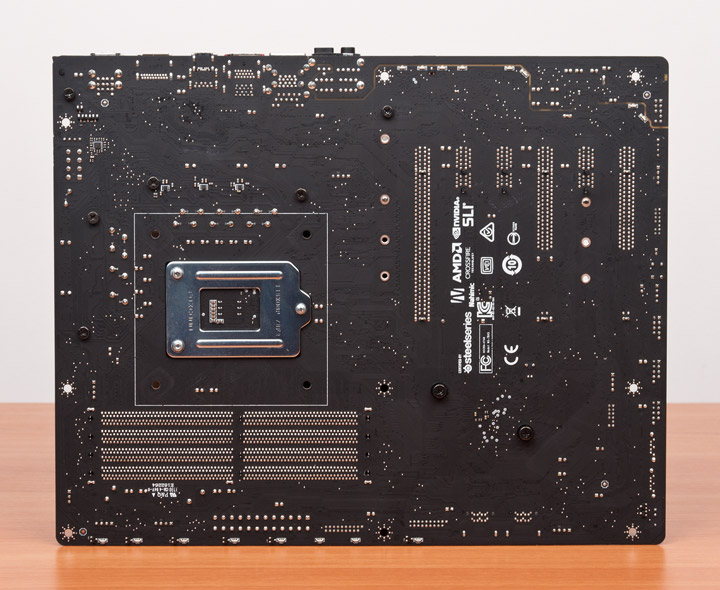

Тыльная сторона может быть интересна россыпью светодиодов разных типов, других электронных компонентов здесь практически нет.

MSI Z370 Gaming Pro Carbon AC

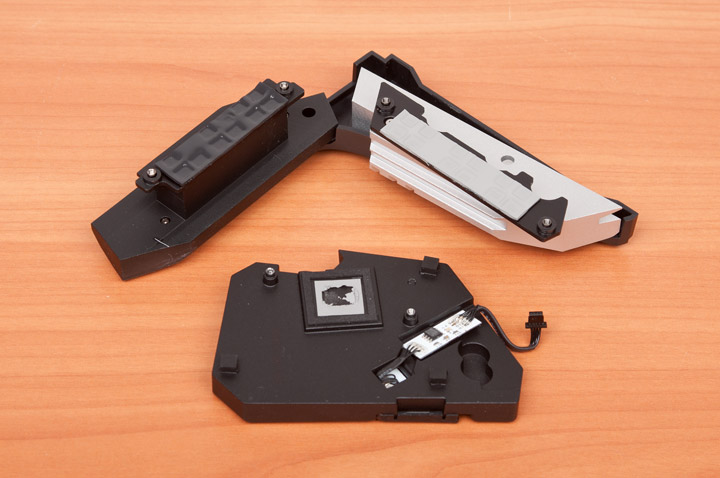

Конструкция охладителя чипсета достаточно сложная, в неё встроен светофильтр, под которым находится группа светодиодов RGB.

MSI Z370 Gaming Pro Carbon AC

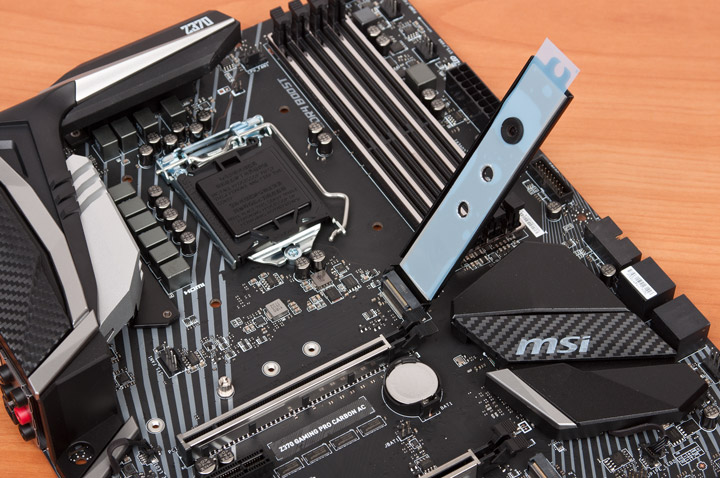

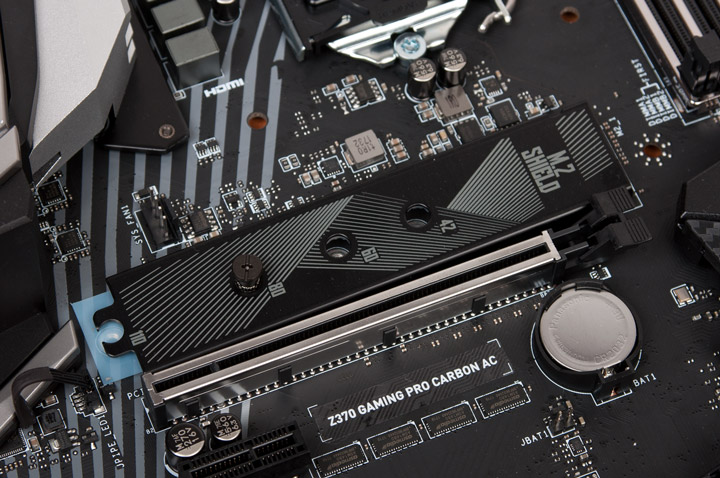

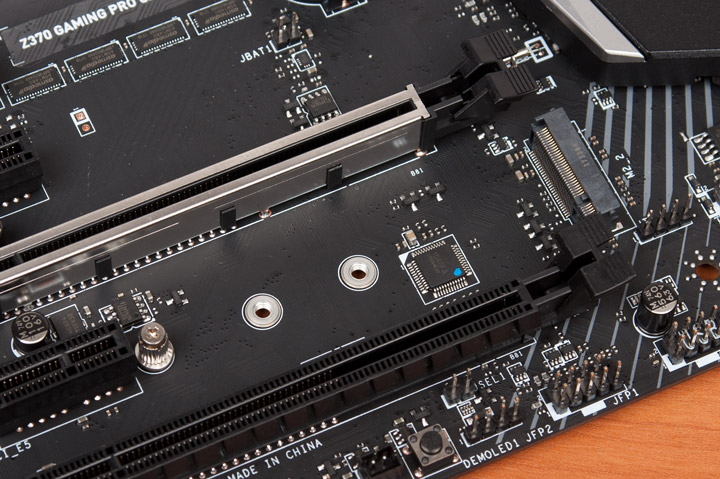

Имеется пара слотов M.2. Нижний на плате сможет принять устройства не длиннее, чем типоразмера 2280, а верхний не имеет такого ограничения, кроме того, он оснащён охладителем с предустановленной термолипучкой большой площади.

MSI Z370 Gaming Pro Carbon ACMSI Z370 Gaming Pro Carbon ACMSI Z370 Gaming Pro Carbon AC

В области размещения видеоускорителя расположены четыре продольных слота SATA и одно гнездо под кабели USB 3.1 Gen1 такого же типа. Чуть выше есть ещё одна колодка уже поперечного типа.

MSI Z370 Gaming Pro Carbon AC

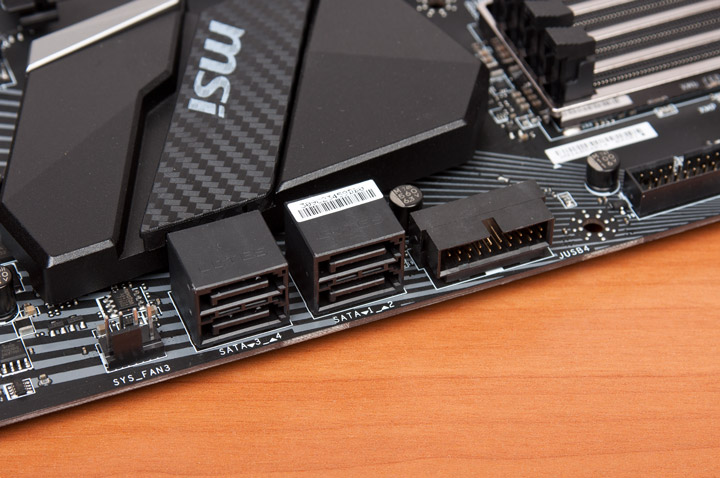

Два выхода SATA смещены в низ платы, там же находятся и колодки для кабелей USB версии 2.0.

MSI Z370 Gaming Pro Carbon AC

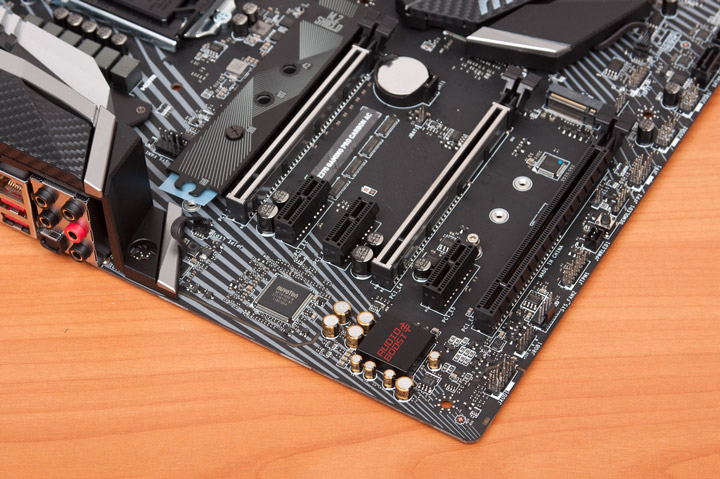

Экранированные слоты PCI-E x16 работают с процессором, а остальные — с хабом.

MSI Z370 Gaming Pro Carbon AC

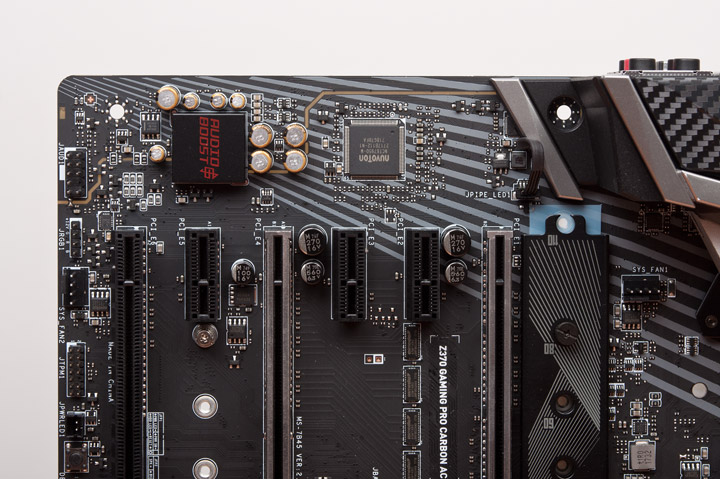

Realtek ALC1220 упрятан под экранирующий элемент, ему помогает один операционный усилитель и группа особых конденсаторов.

MSI Z370 Gaming Pro Carbon AC

Микропереключатель, находящийся у нижней грани, предназначен для нужд подсистемы иллюминации и не поможет в чём-либо ещё.

MSI Z370 Gaming Pro Carbon AC

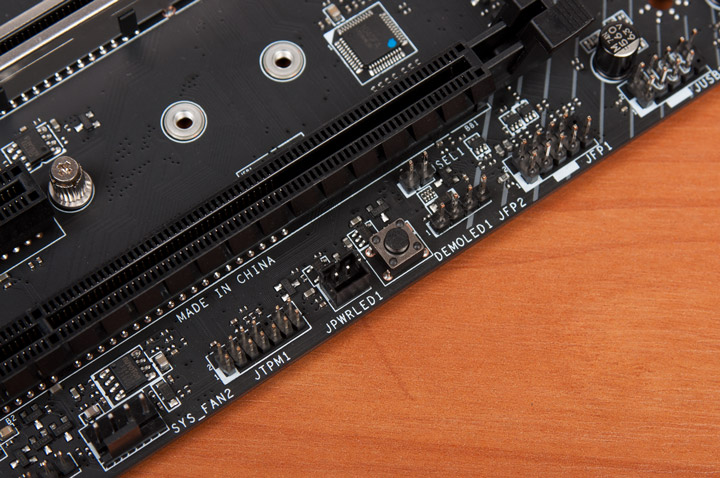

Под диагностические нужды рассчитан комплекс из четырёх красных светодиодов EZ Debug LED. Такое же число индикаторов распаяно над слотами модулей памяти, загораются они при установке соответствующей планки. Ещё три индикатора есть под лапками у гнёзд PCI-E x16, красное свечение подтверждает работу на полной скорости, а белое (согласно инструкции) — сниженную до формулы x8/x4.

MSI Z370 Gaming Pro Carbon AC

Радиаторы на силовых элементах массивны и приземисты, вряд ли здесь появятся проблемы совместимости с охладителями ЦП.

MSI Z370 Gaming Pro Carbon AC

В качестве основы стабилизатора напряжений используется пятиканальный ШИМ-контроллер uPI Semiconductor uP9508. CPU Voltage формируется при участии четырёх внешних драйверов (маркировка FH UGF73N). Для работы интегрированного видеоконтроллера используют единственный драйвер-удвоитель uP1961. Таким образом, получаем конфигурацию работы преобразователя по схеме «4+2 фазы». Силовые элементы выбраны производства ON Semiconductor — NTMFS4C029N и NTMFS4C024N. Для каналов ЦП использован приём удвоения числа транзисторов в составе каждого канала, то есть всего их шестнадцать штук. А у ГП в паре используют только мощную модель (NTMFS4C024N), суммарно вышло шесть элементов.

MSI Z370 Gaming Pro Carbon ACMSI Z370 Gaming Pro Carbon AC

Тепловой трубки у пары силовых радиаторов нет, между собой они скреплены пластиковой накладкой. Используются термопрокладки разных цветов с достаточной площадью. Для чипсета выбрали материал скорее напоминающий пасту (либо же это очень тонкая прокладка).

MSI Z370 Gaming Pro Carbon AC

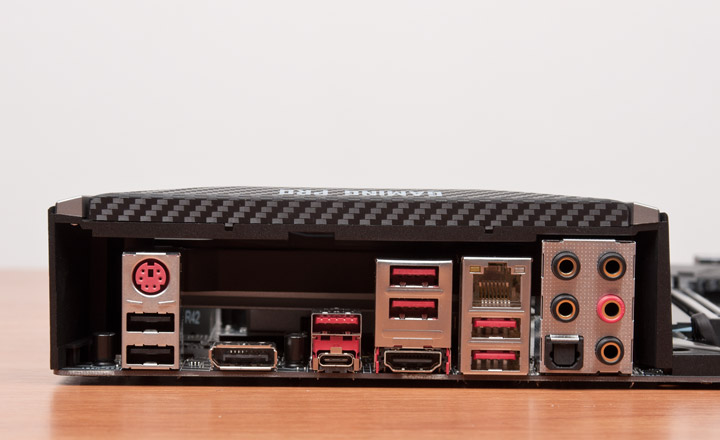

Сзади есть восемь выходов USB (включая симметричный), два цифровых видеовыхода и пять аудиогнёзд. Имеется S/PDIF, гнездо под кабель Ethernet оснащено красной подсветкой. Набор вполне соответствует статусу платы. Пластиковый козырёк оснащён подсветкой (там имеется светофильтр и группа элементов RGB).
