Обзор материнской платы MSI MAG Z390 Tomahawk. Послужной список

Начальные игровые системные платы компании MSI ранее входили в состав серии с названием Arsenal Gaming, нынче об этом факте указывают в префиксе модели, добавив аббревиатуру MAG. Общая идея таких устройств — предложить чуть больше возможностей относительно рядовых изделий, которые включены в серию PRO. От других более статусных плат они отличаются меньшим числом бонусов, например, звуковая составляющая не включает дополнительное ПО, используется кодек базового уровня. Сетевая инфраструктура также не самая обширная, здесь нет добавочного адаптера беспроводных сетей, зато для проводной целых два (оба они на 1 Гбит/с). В роли приятного дополнения выделить можно вдумчивый подход к охлаждению — рассматриваемая модель MAG Z390 Tomahawk насчитывает четыре охладителя для различных узлов.

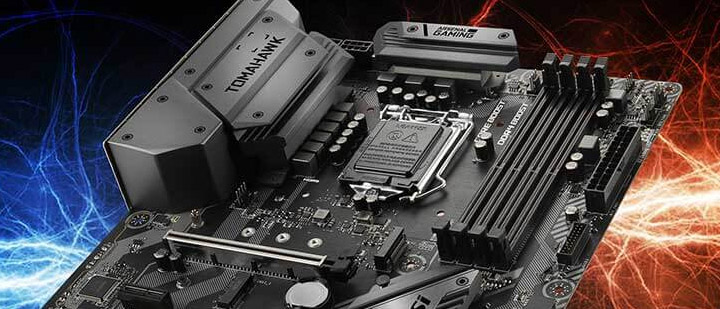

MSI MEG Z390 Tomahawk

Дополнительных контроллеров, расширяющих спектр возможностей Intel Z390, не предусмотрели, а нам будет интересно изучить разгонные способности платы из категории «мейнстрим» с привлечением Core i9-9900K и двухмодульного набора DRAM. Ключевые характеристики устройства собраны в таблице ниже.

Модель MSI MAG Z390 Tomahawk (MS-7B18 VER:1.1)
Официальная страница продукта в Сети ua.msi.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4200*/4266*/4300*/4400*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x16 (x1)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x1, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
4 х 3.1 Gen1 (разъёмов на задней панели нет, Z390)
6 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
0, 1 (M.2 PCI-E, Z390)
Встроенный звук Audio Boost:
Realtek ALC892 (7.1, HDA)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 304 x 243
Дополнительные возможности EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 2-Way CrossFireX, пара колодок для подключения лент RGB LED (+12V, 5050), одна колодка для подключения лент Addressable LED (+5V, WS2812B и Corsair)
Цена в рознице, $ 183

Упаковка и комплектация

Коробка средних размеров со строгим оформлением, внутри находится отдельный поддон с платой, а под ним — отсек с принадлежностями.

MSI MEG Z390 Tomahawk

Акценты на аппаратной составляющей расставлены посредством коллажа с обратной стороны упаковки. Ещё там находится фото изделия и небольшая таблица с его возможностями.

MSI MEG Z390 Tomahawk

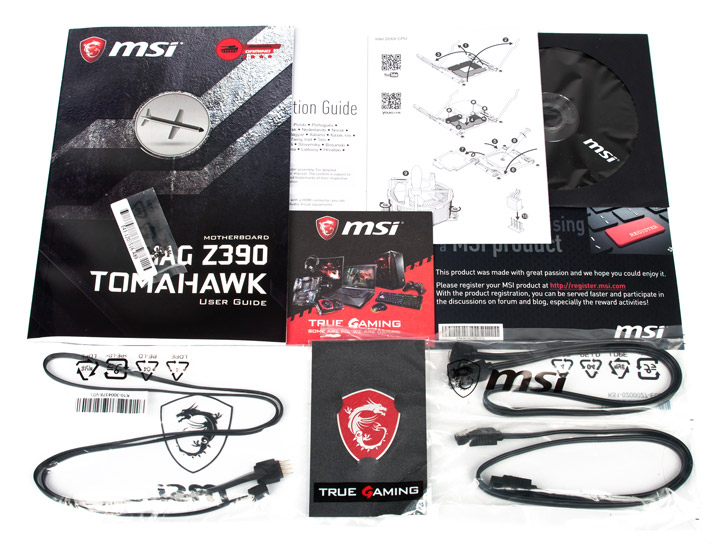

Набор поставки следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • пара крепёжных винтов для устройств формата M.2;
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карта регистрации покупателя;
  • небольшой рекламный буклет с продукцией MSI;
  • удлинитель для подключения светодиодной ленты;
  • наклейка с логотипом MSI Gaming Series;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
MSI MEG Z390 Tomahawk

Внешний вид

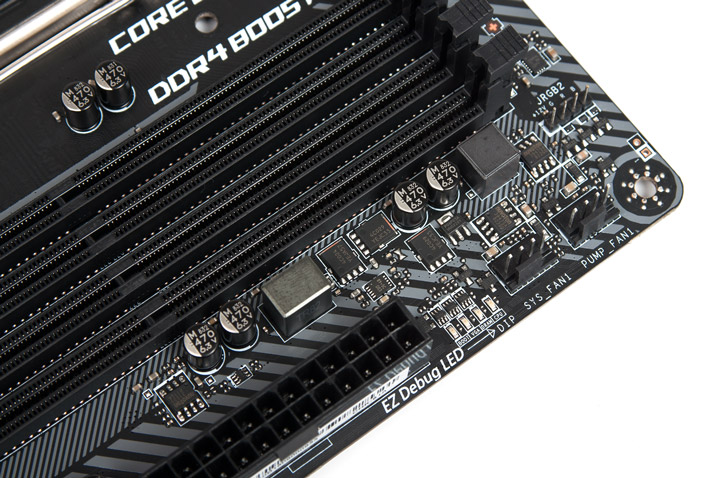

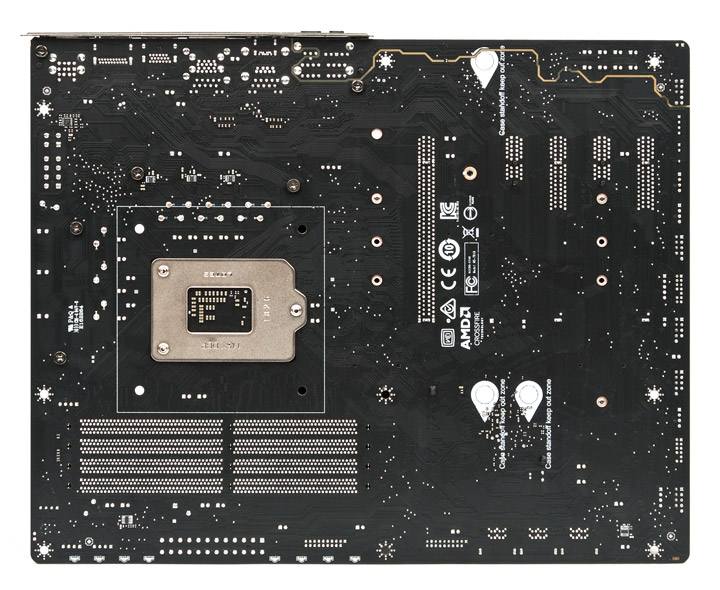

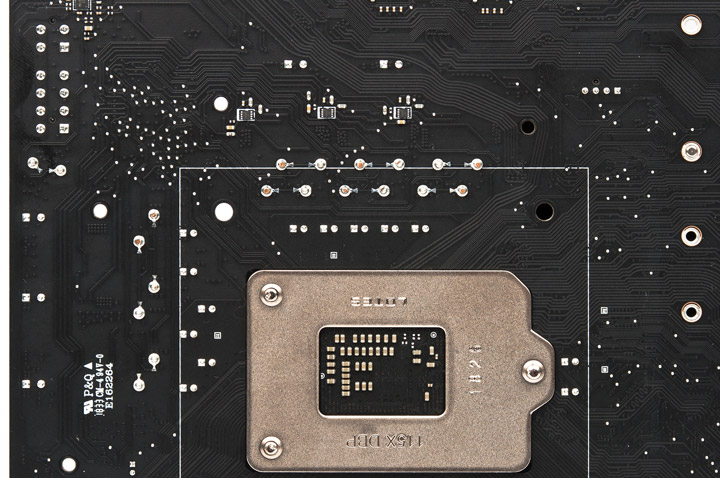

Формальная принадлежность продукта к начальной категории товаров идёт в разрез с усиленным сектором VRM двумя гнёздами питания. Размеры вписались в стандарты ATX, есть девять отверстий для закрепления устройства в корпусе. Кнопки, переключатели, индикатор кодов POST — отсутствуют, имеется уже привычный для MSI диагностический комплект из четырёх (красных) светодиодов Q-LED. Здесь этот набор дополнили ещё четверо элементов, ответственные за индикацию установки модулей ОЗУ в слоты, они распаяны в верхней части платы.

MSI MEG Z390 Tomahawk

Предустановлены заглушка для портов на задней панели и козырёк, защищающий их же с лицевой стороны. При наличии желания, их можно самостоятельно демонтировать, используя обыкновенную отвёртку.

MSI MEG Z390 Tomahawk

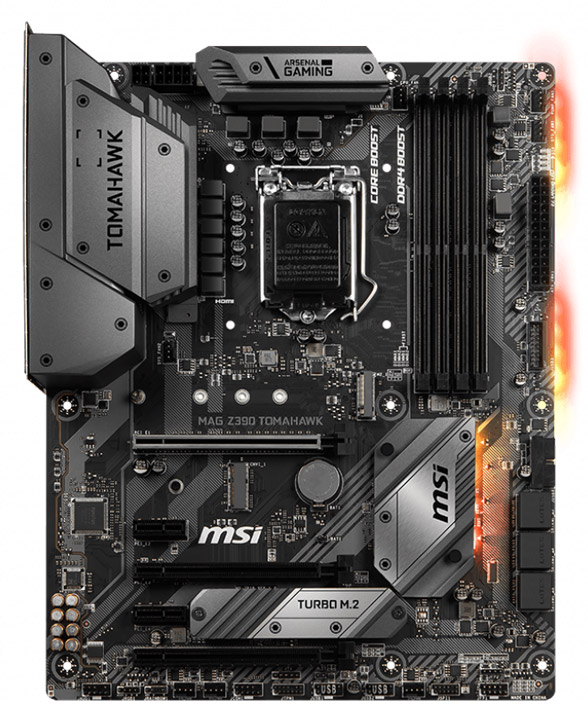

Подсветка организована двенадцатью многоцветными, направленными в сторону светодиодами, оснащённых рассеивающими свет линзами. Они разбиты на три равноколичественных группы.

MSI MEG Z390 Tomahawk

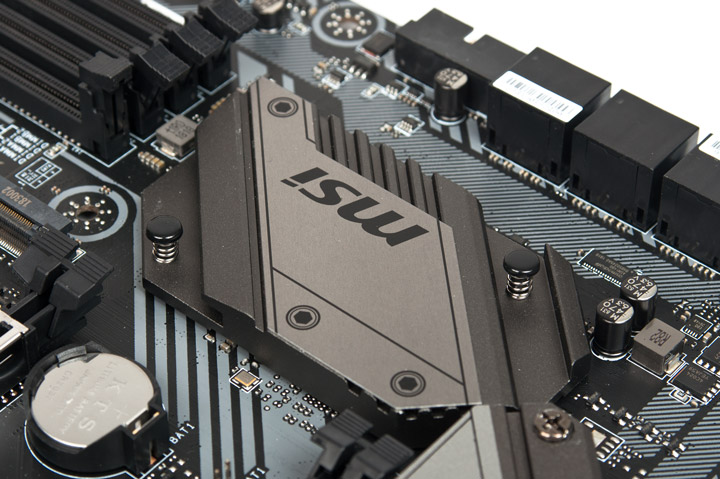

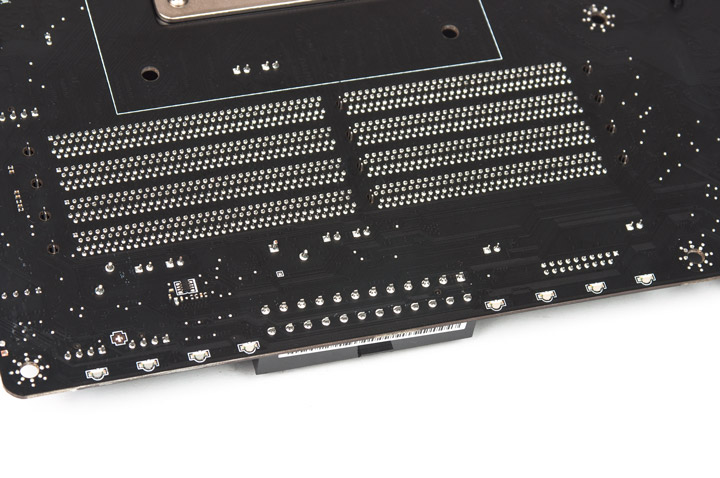

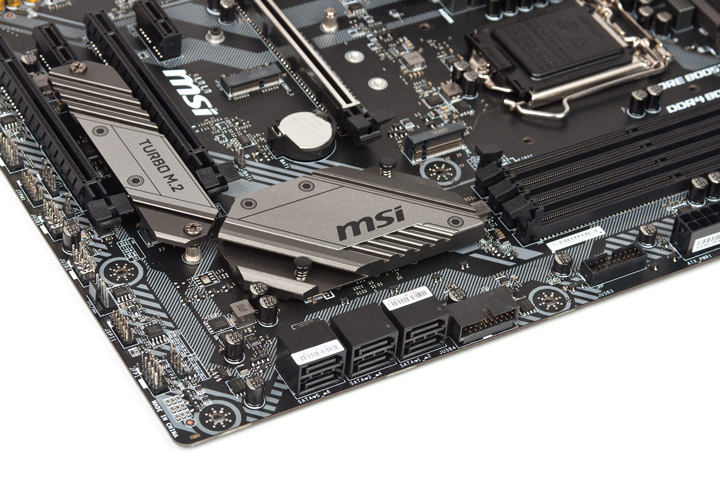

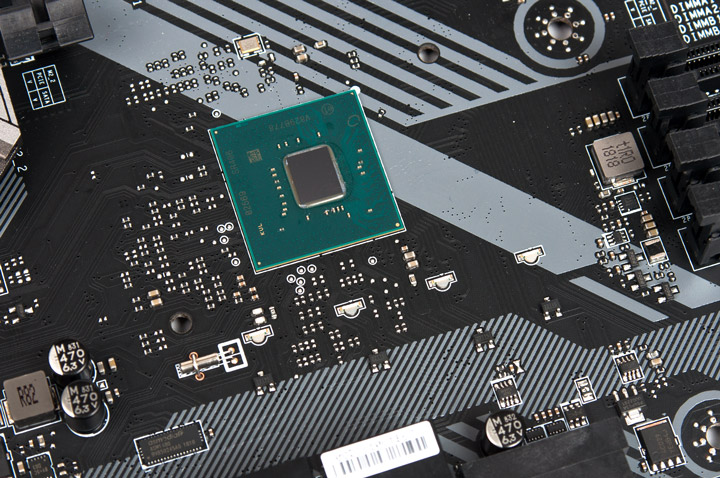

Первая четвёрка распаяна под радиатором чипсета. Ещё две — на тыльной стороне, близь основного гнезда питания.

MSI MEG Z390 TomahawkMSI MEG Z390 Tomahawk

Таким образом, сам охладитель простой, монолитной конструкции, без особых изысков в оформлении.

MSI MEG Z390 Tomahawk

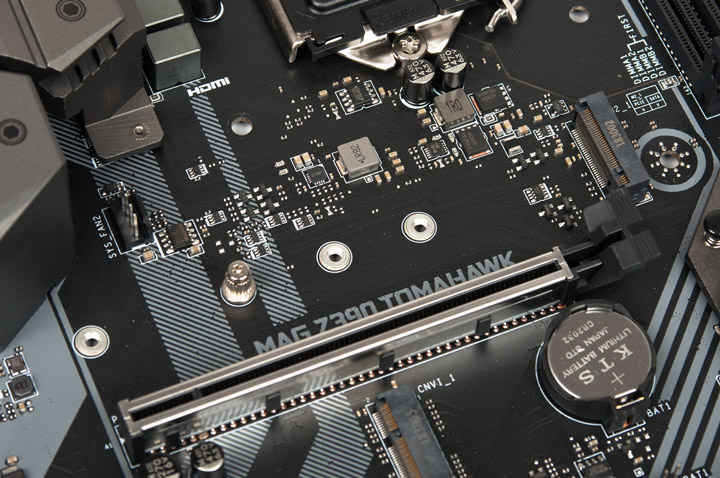

Верхнее посадочное место устройств M.2 предназначено для любых конструктивных моделей, включая 22110.

MSI MEG Z390 Tomahawk

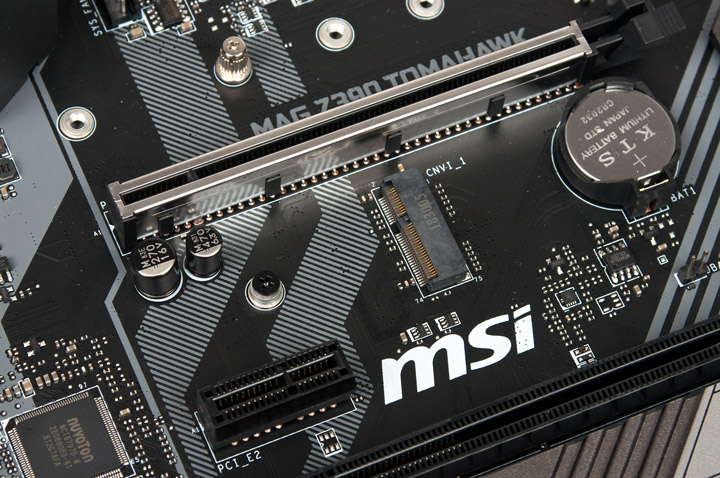

Второе по счёту является базой для адаптера беспроводных сетей типа CNVi.

MSI MEG Z390 Tomahawk

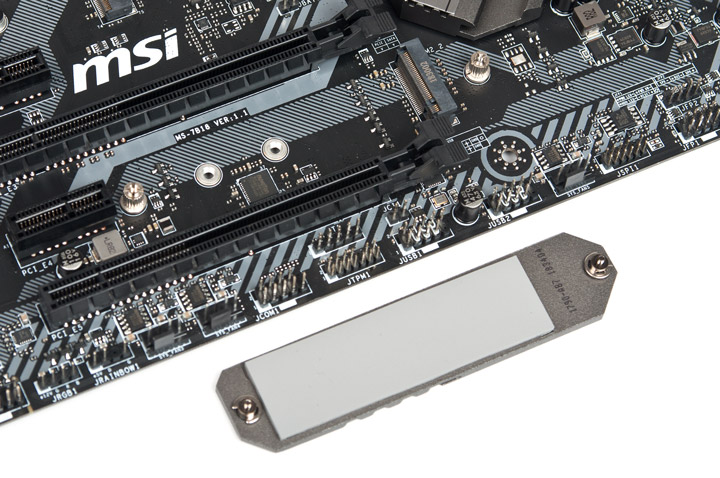

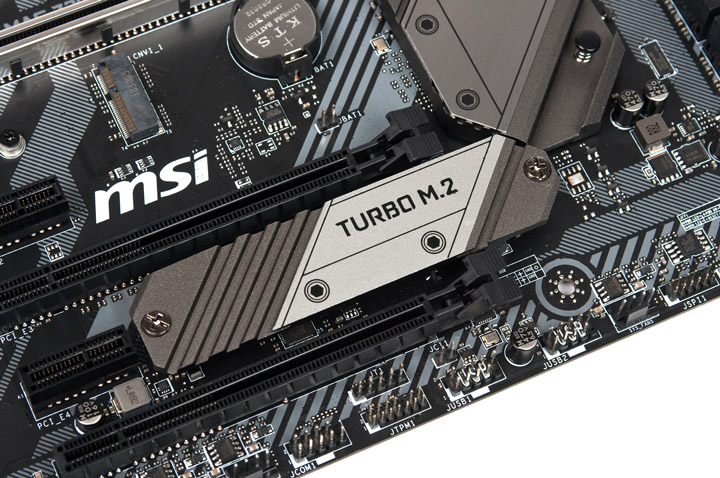

Третье, нижнее, оснащается фирменным радиатором, который мы позже изучим, запланировав небольшой цикл тестов. Сюда установить можно будет устройства длиной до 8 см включительно.

MSI MEG Z390 TomahawkMSI MEG Z390 Tomahawk

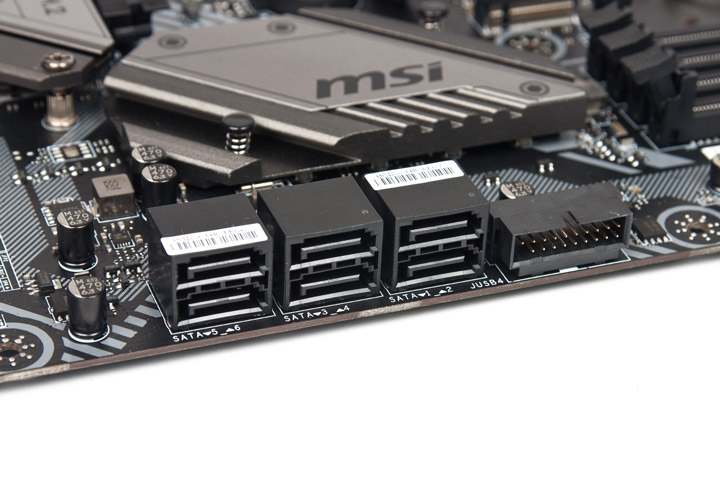

Все шесть гнёзд SATA — продольного типа.

MSI MEG Z390 Tomahawk

Предусмотрено две поперечные стойки под корпусные кабели интерфейса USB 2.0, ещё две заготовлены для портов типа USB 3.1 Gen1, одна из них продольная. Гнезда для самого современного симметричного выхода в корпусе тут нет, всё же сказывается статус платы.

MSI MEG Z390 Tomahawk

Лишь экранированное гнездо PCI-E x16 взаимодействует с ЦП, все остальные слоты связаны с Intel Z390, причём последнее пусть и полногабаритное, но оперирует лишь одной линией.

MSI MEG Z390 Tomahawk

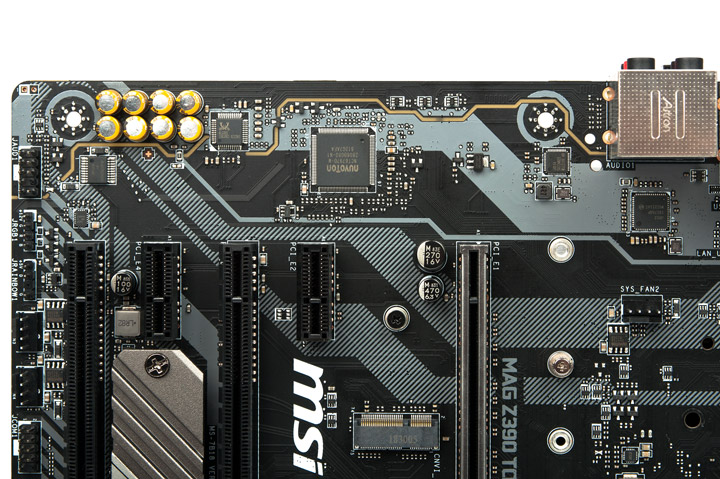

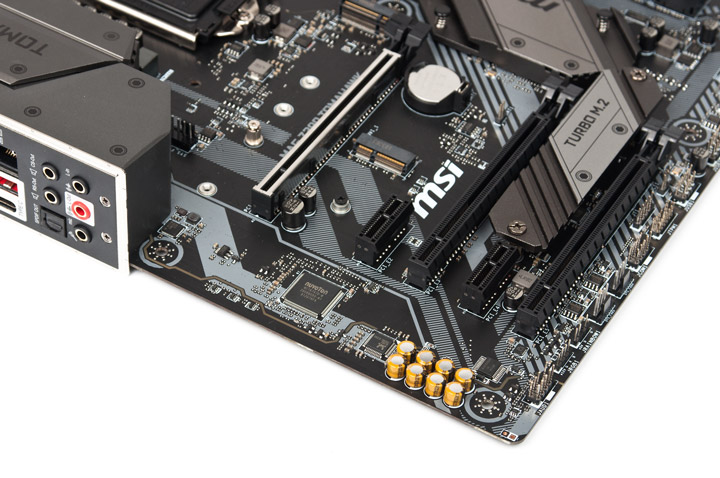

Организация звука незатейливая, распаян кодек базового уровня ALC892 и набор специальных конденсаторов. Нет ни ОУ, ни выделенного ЦАП. Исключены и экранирующие элементы. Зато присутствует оптический выход.

MSI MEG Z390 Tomahawk

Обильное число четырёхконтактных колодок под охладители (всего их семь штук) оснащены универсальными драйверами, позволяющие менять способ управляющего сценария по уменьшению частоты вращения (DC или PWM). Ещё есть три колодки для светодиодного оборудования двух различных типов.

MSI MEG Z390 Tomahawk

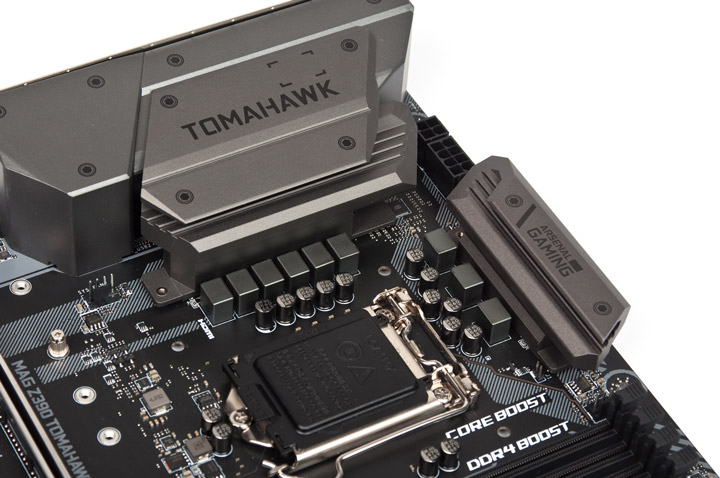

Верхняя грань основного радиатора VRM «наползает» на область размещения портов задней панели, но с её высотой проблем нет, стендовая СО оказалась смонтирована без каких-либо вопросов.

MSI MEG Z390 Tomahawk

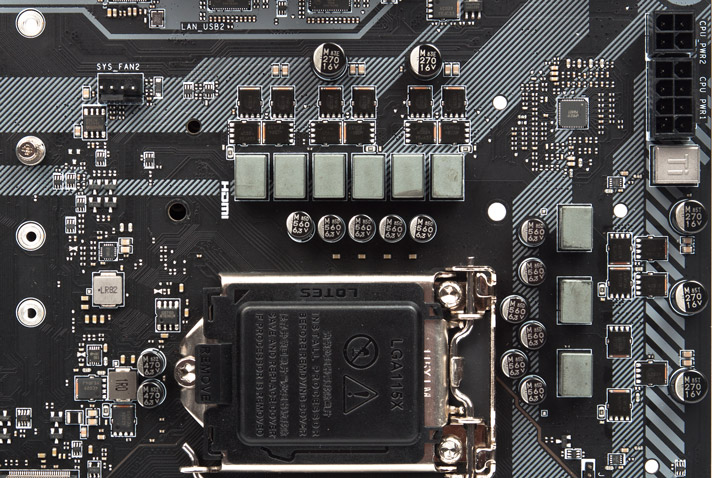

Идея организации построения стабилизатора напряжений не нова и часто встречалась в наших обзорах, один из предыдущих был посвящён родственной модели MSI — MPG Z390 Gaming Plus. У ШИМ-контроллера uP9521 от uPI Semiconductor главная роль, ему помогают пять отдельных драйверов. Общая схема работы — 4+1 «фазы», число транзисторов в каждом процессорном канале удвоено, а для iGPU суммарно их три штуки. Используются модели ON Semiconductor — NTMFS4C029N и NTMFS4C024N.

MSI MEG Z390 TomahawkMSI MEG Z390 Tomahawk

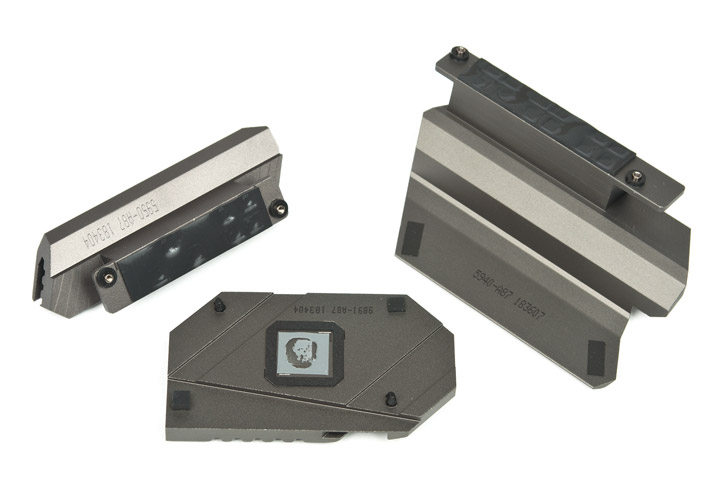

Термопрокладки размещены точно по центру теплосъёмников, их площади — достаточны, потому к ним нет никаких замечаний.

MSI MEG Z390 Tomahawk

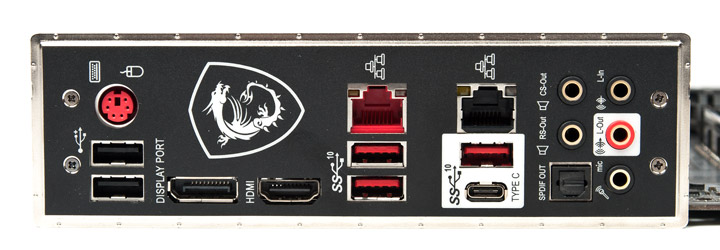

На предустановленной заглушке отсутствуют отверстия (или перфорация), чтобы там разместить крепления от антенных кабелей адаптера беспроводных сетей, в случае его отдельного приобретения. Это единственный недочёт, о котором я могу говорить. Всего остального здесь вполне достаточно для формирования картины современного мультимедийного устройства.

MSI MEG Z390 Tomahawk
