Обзор материнской платы MSI MPG Z390 Gaming Pro Carbon. Бойкий претендент

Возможности UEFI

Посредством интегрированного механизма M-Flash и записанного на «флэшку» последнего микрокода мной проводилась операция по обновлению UEFI.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Вне зависимости от активного варианта отображения настроек неизменной будет вся «шапка», там находятся фирменные механизмы по активации разгонного профиля для ЦП и ОЗУ. Правее сконцентрирована актуальная информация о системе, а ниже можно, при содействии мыши, установить приоритет у загрузочных устройств. В базовом варианте меню основное место выделено под информационную среду, более детальную, чем выше. Там можно ознакомиться с составом системы, свойствами и перечнем оборудования. Заготовлены пять разных профилей для концентрации избранных пунктов, если это кому-то захочется сделать.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

С удивлением я обнаружил всего два температурных параметра, на которые владелец в праве рассчитывать при работе со схемами охлаждения — CPU и System, а ведь в более дешёвых платах здесь доступно большее число датчиков. На каждой площадке всё ещё можно выбрать способ управления вентилятором или помпой — PWM или DC.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Реализован поиск по параметрам, пригодится для малознакомых с современными платами энтузиастов. Есть набор из локализаций, где можно увидеть и русский язык.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Внешний вид и структура полного варианта работы с настройками не менялась уже давно, поклонники плат от MSI без приступят к взаимодействию с продуктом без затруднений.

MSI MPG Z390 Gaming Pro Carbon

Блок «Settings» — точка доступа к настройкам различного оборудования и узлов на плате, не имеющих прямого отношения к оверклокингу. Вышло обнаружить забавный нюанс, касающийся объёма буфера памяти для iGPU, обычно предельный размер составляет 1 ГБ, но здесь, вероятно, из-за невнимания или ошибки, больше 64 МБ выбрать не выйдет. Скорость опроса оборудования изначально достаточно высокая.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Всё для оверклокинга сконцентрировано в рубрике OC. Есть набор готовых профилей под ускоренное изучение «потенциала» у модулей DRAM, предельные значения частоты явно рассчитаны на экстремальное охлаждение, а вот начальные подойдут и рядовым пользователям.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Имеются профили LLC для напряжения CPU, а для его уровня есть несколько вариантов установок. При желании отладить работу ПК самостоятельно, опереться можно будет на большое число пунктов меню, каких-то явных искусственных ограничений здесь я не заметил.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Ключевые переменные, их пределы и шаг прироста собраны для удобства анализа в таблице ниже. Интересно указать на полную идентичность с набором у MSI MAG Z390 Tomahawk.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 97,5–538,25 0,01
CPU Ratio (Multiplier) 8–120 1
CPU Core Voltage (В) 0,6–1,52 0,005
CPU Core Voltage Offset (В) (+/-) 0,005–0,6 0,005
CPU Loadline Calibration Control Auto/Mode 1…8 1
Ring Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6000, 800–6000 100, 133
DRAM Voltage (B) 0,6–2,2 0,01
CPU SA Voltage (В) 0,6–2,0 0,01
CPU IO Voltage (В) 0,6–2,0 0,01
PCH Voltage (В) 0,6–2,0 0,01
GT Ratio (Multiplier) 8–60 1 (50 МГц)
CPU GT Voltage (В) 0,6–1,52 0,005
CPU GT Voltage Offset (В) (+/-) 0,005–0,6 0,005

Доступна возможность хранить настройки системы в шести интегрированных профилях, а также записывать их на внешний накопитель. Активируя дополнительное поле справа, с заголовком «Info», можно сбоку отобразить текущие уровни основных напряжений.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

В следующем разделе этого обзора мы увидим большое число температурных датчиков на плате, но даже на «интерактивной карте» их местоположение не обозначили (в отличие от той же MSI MAG Z390 Tomahawk), в остальном вопросов нет, информационная составляющая о системе функционировала как полагается.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Комплектное ПО

С недавних пор все фирменные наработки включены в состав единого комплекса — Dragon Center, базовые возможности будут доступны сразу после установки, расширение перечня утилит зависит только от желаний владельца ПК. Также в MSI приготовили бонусное ПО для звуковой подсистемы, теперь Nahimic подгружается из Windows Store, на данный момент времени у него отсутствует числовой индекс.

  Программное обеспечение
Фирменное Dragon Center (Device, DPC Latency Tuner, EyeRest + Gaming Hotkey (Gaming App), Lan Manager, Live Update, Mystic Light, Smart Tool, Speed Up (X Boost), Super Charger, Voice Boost)
Звуковое Nahimic
Сетевое OBS Streaming software (freeware)
Дополнительное BlueStacks App Player (freeware), Intel Extreme Tuning Utility (freeware), Intel Software Guard Extensions, MSI GAMING CPU-Z (freeware)

За время, прошедшее после последнего знакомства с особенностями работы ПО, специалисты MSI провели работу по переводу интерфейса и на русский язык.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

В перечне установленных драйверов и утилит отображаются их версии, то же относится и к ПО, доступному для загрузки. Вопросы и ответы остались на английском, при этом переход для чтения ответов будет происходить к официальному сайту (посредством браузера).

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Загрузка и установка выбранных элементов прошли без замечаний.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Итак, активация «геймерского» режима в главном меню производится нажатием на кнопку «G» слева. Будет запущен ряд «оптимизаций», в частности, процессор ускорится на 100 МГц, всё проходит в режиме «на лету».

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Разгонный блок называется «Производительность», тут есть два готовых профиля; очевидно, ускоряющий систему повторяет сценарий, находящийся в UEFI, о нём речь пойдёт в следующем разделе. Два варианта работы можно отладить по своему усмотрению. Будут доступны все ключевые возможности устройства, нам больше всего пригодится умение моментальной смены напряжений, что при подборе параметров заметно ускоряет процедуру поиска стабильных отметок. Наладка работы системы охлаждения ничуть не лучше той, что есть уже в UEFI, а для корпусных вентиляторов заложено ограничение до уровня в 50 %, чего нет в главном меню платы.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

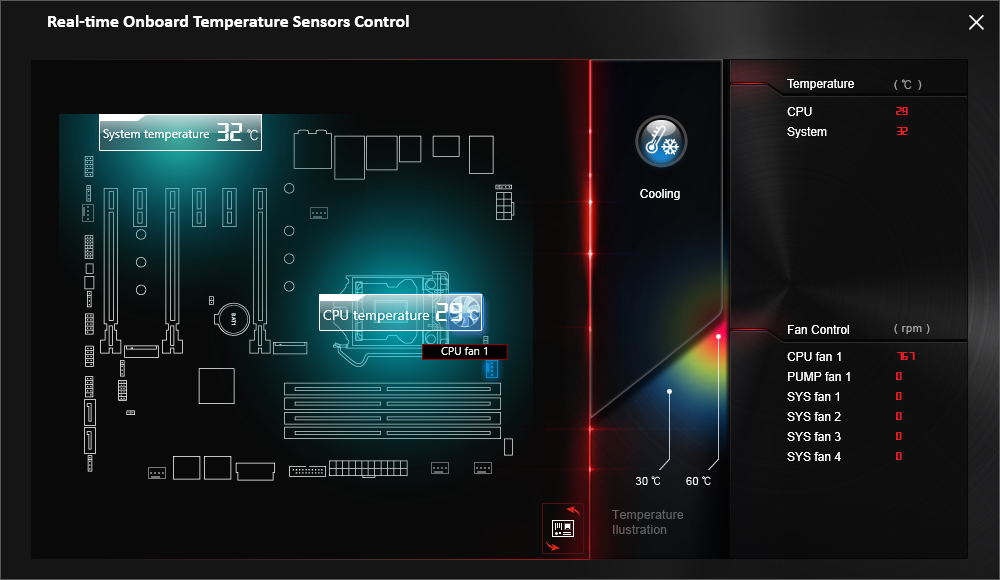

Система мониторинга подразумевает запуск отдельного, независимого окна, его содержимое можно оформить по своему предпочтению. Оказывается, тут есть целых шесть температурных отметок, в отличии от содержания UEFI! Выделю наличие датчиков MOS, PCI-E_1 и M.2_1. К сожалению, не совсем понятно, где именно распаяны два последних, в прежнем ПО от MSI — Command Center — этот аспект был тщательнее проработан, убедиться в этом можно было в ходе изучения продукта прошлого поколения — MSI Z370 Gaming Pro Carbon AC.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

EyeRest и Gaming Lan Manager — неотъемлемые составляющие. При активации «игрового режима» EyeRest будет менять цветовой профиль, прежде такой компонент присутствовал в Gaming App. Управление сетевыми приоритетами базируется на cFosSpeed.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Функционирование иллюминации подразумевает разбитие по секторам. Правая грань устройства и пластиковая накладка с подсветкой — два готовых к отладке, остальные четыре — площадки на плате. Для продукции от Corsair предусмотрено четыре вариации (лента и три типа вентиляторов). Набор эффектов довольно обширный, дополнительно есть возможность указания яркости и частоты мерцания («скорость эффекта»). Индивидуальная настройка каждого элемента возможна, но не во всех сценариях.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Отдельная рубрика в Dragon Center отведена под регистрацию устройства, она потребуется для общения с техподдержкой MSI.

MSI MPG Z390 Gaming Pro Carbon

Большинство дополнительных утилит всё ещё имеют английскую локализацию, их набор давно знаком всем пользователям продукции от MSI, выделить можно Voise Boost, призванную помочь в наладке баланса звучания при игре с напарниками.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Ряд параметров, включая данные с температурных датчиков, доступны и в стороннем ПО, например, в AIDA64.

MSI MPG Z390 Gaming Pro Carbon

Работа со звуком реализована через конфигуратор Realtek в фирменном чёрно-красном «игровым» стиле от MSI. Для наушников предусмотрено три профиля с предусилением выходного сигнала. На выходном красном гнезде сменить тип оборудования нельзя. Используется старший звуковой кодек от Realtek, однако указан его особый подвид — ALC1220P, попытаюсь описать своё впечатление от подачи материала. Акцент смещён в область «мидбаса», в целом, весь диапазон НЧ явно превалирует над остальными, при этом его воссоздание я никак не могу назвать достоверным. Звуки сильно перетянуты, надуты и звучат абсолютно не естественно. Из-за этого лидирующим инструментом много где становится бас-гитара (при её наличии, конечно же). Барабаны не играют, а звучат словно это их последний бой за жизнь. В СЧ тоже не всё гладко, звук гитар надрывистый, на вокале слышна неестественная хрипота. Словом, для меломанов такая звуковая составляющая не подходит. На фоне всего ВЧ наиболее адекватны, но там звуки практически полностью оказываются выдавлены и оттенены.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon

Эксперименты с подачей материала следует проводить в специальном бонусном ПО — Nahimic. Тут созданы типичные сценарии для использования ПК, все они полностью настраиваемы пользователем. В состав также включён Sound Tracker, инструмент для любителей игр жанра FPS.

MSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro CarbonMSI MPG Z390 Gaming Pro Carbon
Находим избытки, применяем с умом!
