Через нашу тестовую лабораторию уже прошли две недорогие модели от MSI на базе Intel Z390, обе оставили после себя достаточно приятное впечатление, а сегодня мы рассмотрим продукт рангом выше — здесь ряд узлов усиленнее, крепче или попросту интереснее, чем на более дешёвых. Главным образом будет любопытен сектор стабилизатора напряжений, как он покажет себя в разгонных испытаниях.
У нас оказалась версия без суффикса «AC», обозначающего наличие на борту предустановленного адаптера для беспроводных сетей, стоимость такой модели немного меньше (речь про сумму около $20), в остальном мы видим типичную плату сегмента «middle», тут нет каких-либо особых аппаратных бонусных возможностей, все гнёзда связаны с сокетом, хабом и/или мультиконтроллером. Более детально обо всём речь пойдёт дальше, а пока можно взглянуть на таблицу с общим набором возможностей.
| Модель | MSI MPG Z390 Gaming Pro Carbon (MS-7B17 VER:1.1) |
|---|---|
| Официальная страница продукта в Сети | ua.msi.com |
| Чипсет | Intel Z390 |
| Процессорный разъём | Socket 1151 |
| Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
| Память | 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4200*/4266*/4300*/4400*(OC), максимум 64 ГБ |
| Слоты PCI-E | 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) 1 x PCI Express 3.0 x16 (x4) 3 x PCI Express 3.0 x1 1 x PCI Express 3.0 x1, CNVi |
| M.2 | 2 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110) |
| Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
| Видеоразъёмы | DisplayPort 1.2, HDMI 1.4 |
| Количество подключаемых вентиляторов | 7x 4pin |
| Порты PS/2 | 1 (клавиатура/мышь) |
| Порты USB | 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390) 4 х 3.1 Gen1 (разъёмов на задней панели нет, Z390) 6 x 2.0 (2 разъёма на задней панели, Z390) |
| VR Ready | + |
| Serial ATA | 6 x SATA 6 Гбит/с (Z390) |
| RAID | 0, 1, 5, 10 (SATA, Z390), 0, 1 (M.2 PCI-E, Z390) |
| Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220P (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
| S/PDIF | Оптический (выход) |
| Сетевые возможности | Intel I219V (Gigabit Ethernet) |
| COM | 1 (внутренний) |
| TPM | + |
| UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 304 x 243 |
| Дополнительные возможности | Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, пара колодок для подключения лент RGB LED (+12V, 5050), пара колодок для подключения лент Addressable LED (+5V, WS2812B — Rainbow и Corsair), M.2 Shield |
| Цена в рознице, $ | 207 |
Упаковка и комплектация
Компания продолжает использовать образ гоночного болида, в очередной раз акцент — на иллюминации. Как позже станет понятно, элемент такой же формы, как обозначенные спереди «фары» на переливающей основе, находится на пластиковой накладке у задней панели с портами, он-то и оснащён подсветкой. Коробка обычных, средних размеров из плотного картона.
Сзади есть фото устройства, небольшая таблица с характеристиками, отдельное схематическое изображение задней панели. Кроме этого, перечислены ключевые особенности аппаратного характера, больше похожие на рекламные лозунги.
Верхний лоток из картона занят платой, а ниже находится комплект поставки. Там есть:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- небольшой рекламный буклет с продукцией MSI;
- комплект из двенадцати ярлыков для маркировки кабелей SATA;
- наклейка с логотипом MSI Gaming Series;
- диск с драйверами и фирменным ПО;
- карточка регистрации покупателя;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- пара крепёжных винтов для устройств формата M.2;
- три удлинителя для подключения светодиодных лент (разветвитель на пару типа 5050, один под тип WS2812B и ещё один — для лент Corsair, самый короткий);
- двойной жёсткий мостик для организации SLI.
Один из перечисленных кабелей под светодиодные устройства на фото не попал, защитная конструкция для портов на задней панели здесь предустановлена, она удерживает заглушку, обычно включённую в комплект поставки.
Внешний вид
У изделия позиционирование платы для сборки крепкой, игровой системы, потому разнообразных бонусов для условий работы вне корпуса тут нет, речь идёт про какие-либо кнопки, переключатели, контактные площадки под замер действующих напряжений. Габариты соответствуют формату ATX, в наличии девять отверстий для закрепления на корпусном поддоне.

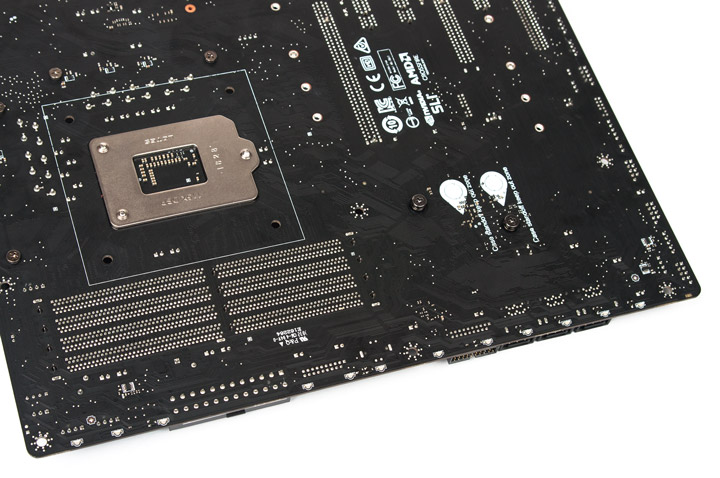

Все навесные элементы закреплены винтами. Сзади отмечены участки, где следует удостовериться в отсутствии стоек, во избежание их возможного контакта с платой и её последующего повреждения.
Иллюминация образована двумя участками. Первый, как я уже выше отмечал, являет собой часть накладного козырька над задней панелью, а второй — это вся правая грань платы, с небольшим исключением на месте под кабель питания. Всего там распаяно двенадцать направленных в сторону светодиодов со светорассеивающей линзой.
Под охлаждение PCH предусмотрели огромный литой легкосплавный брусок чёрного цвета, он выступает основой для ещё одного радиатора.

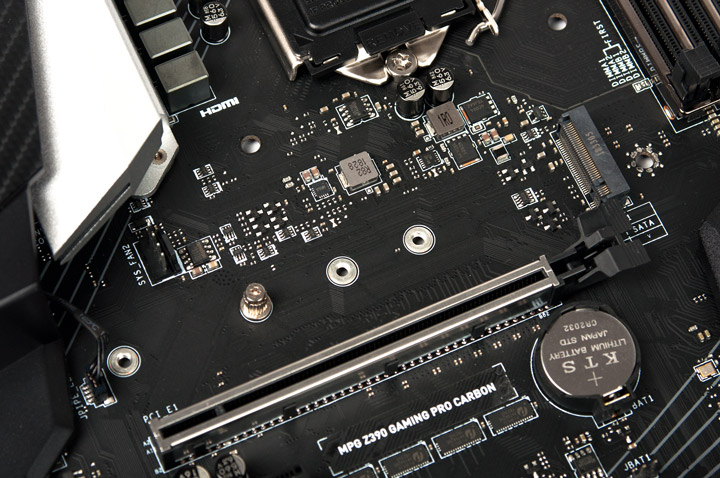

В наличии два посадочных места под устройства форм-фактора M.2, оба не имеют ограничений по предельной длине — использовать можно изделия до 11 см включительно. Верхний слот не сопровождается охладителем.

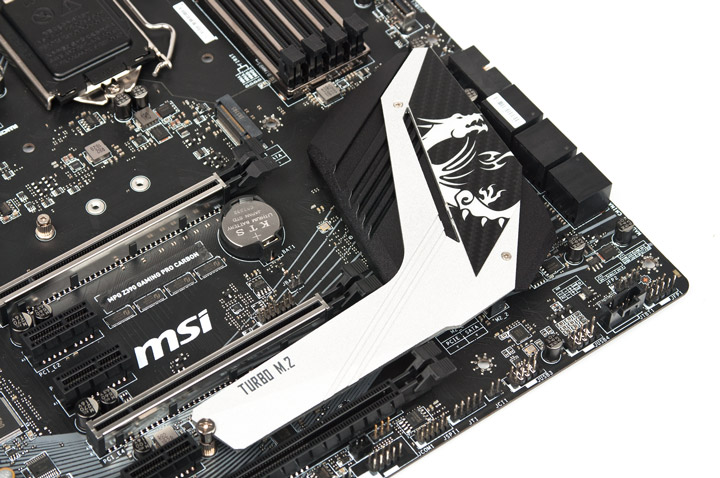

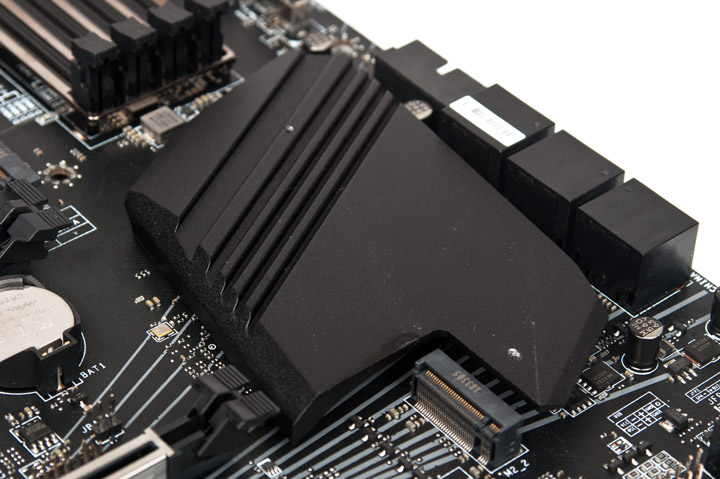

Для нижнего предусмотрен массивный составной радиатор, нижняя основа — личный для PCH, верхний же теплосъёмник оснащён термопрокладкой большой площади и толщины. Крепёж производится тремя винтами.
К обоим слотам подведены как PCI-E линии, так и SATA. Одновременно все доступные выходы под накопители использовать не выйдет, для справки производитель предусмотрел подробную инструкцию в руководстве.

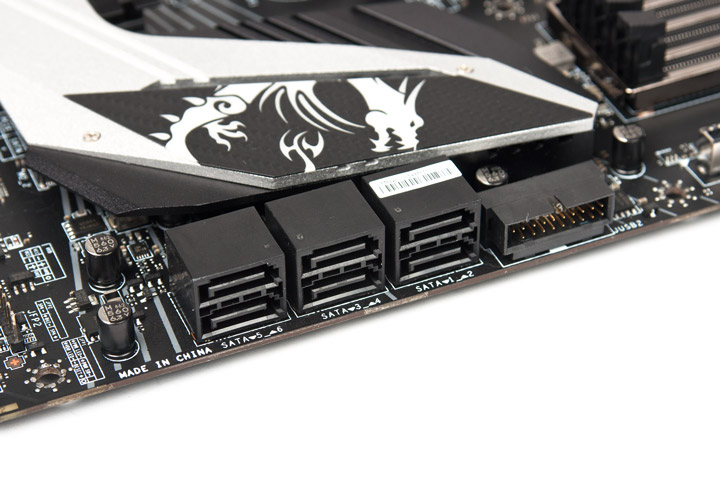

Слоты SATA — продольные, их шесть штук. Рядом находится ещё одна продольная площадка — для корпусного кабеля USB 3.1 Gen1. Вторая площадка для такого же кабеля будет уже поперечной, как и остальные похожие — одна для нужд USB 3.1 Gen2 и две — под провода для портов поколения 2.0.

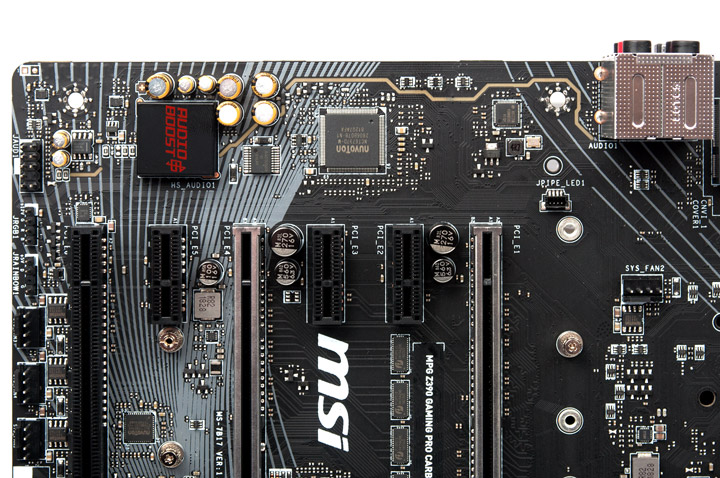

Благодаря наличию четырёх свитчей, линии от CPU могут быть поровну распределены между экранированной парой слотов PCI-E x16. Оставшаяся четвёрка пластиковых чёрных гнёзд взаимодействует с хабом. По такому же принципу была выстроена схема и на предшествующей модели MSI Z370 Gaming Pro Carbon AC.
Кодек с непривычным именем ALC1220P размещён под экранирующим колпаком, ему помогать в работе будет один операционный усилитель и группа из конденсаторов специального типа.

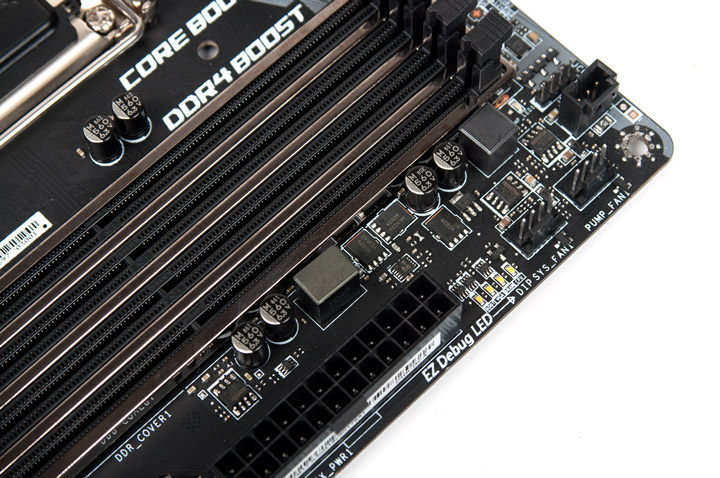

Слоты под модули ОЗУ также экранированы, над каждым их них распаяно по светодиоду белого цвета, в случае установки соответствующей планки памяти активируется свечение. Ещё четыре индикатора того же оттенка тут необходимы для упрощённой диагностики, они образуют комплекс EZ Debug LED. При активации XMP появится свет от девятого индикатора, на этот раз он уже красного цвета.

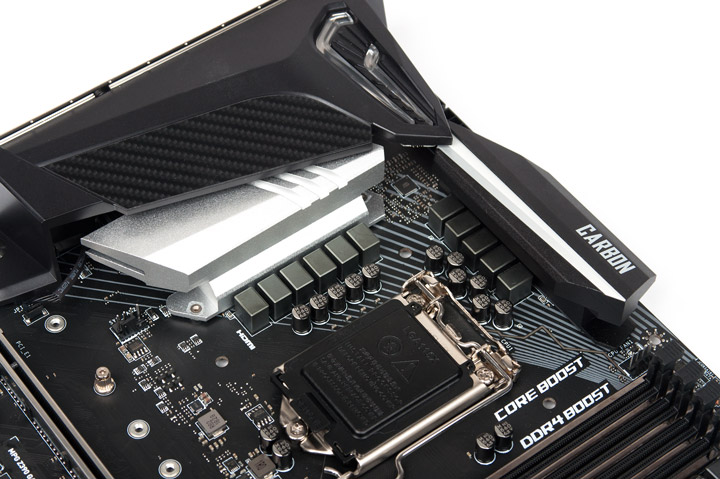

Два радиатора в силовой зоне стилистически восходят к предшествующей модели платы, тепловой трубки нет. Высота небольшая, потому проблем совместимости с охлаждающими конструкциями не должно возникнуть.

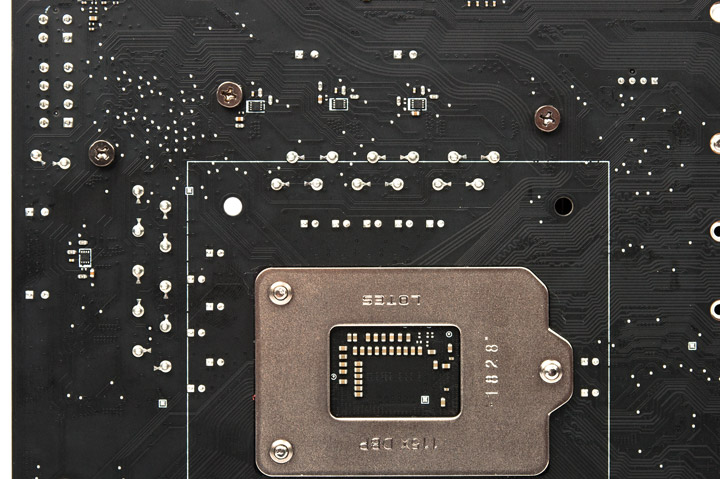

Как и ожидалось, здесь для процессорного напряжения на одну «фазу» больше, чем у продуктов MSI из класса «мейнстрим». Используются шесть внешних моделей драйверов (четыре из них находятся на обратной стороне изделия) и ШИМ-контроллер uP9521 (uPI Semiconductor), организация схемы проходит по принципу «5+1» — для групп CPU и iGPU соответственно. Силовые элементы производства ON Semiconductor — NTMFS4C029N и NTMFS4C024N, много раз виденные в составе узла VRM у MSI.

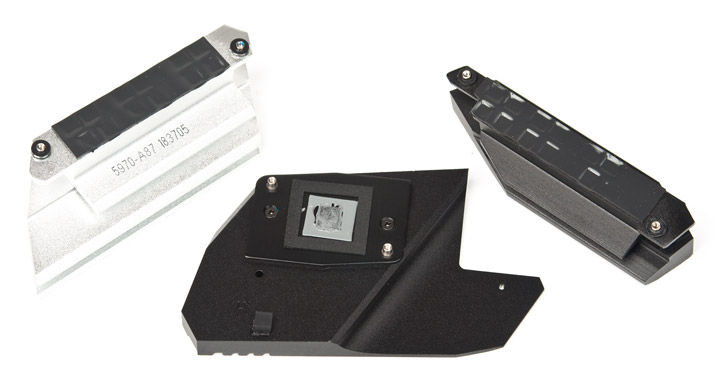

У кристалла хаба для контакта с радиатором используется паста, а у транзисторов —термопрокладки чёрного цвета достаточной площади. Контакт с радиаторами, благодаря винтовому крепежу, полноценный и надёжный.

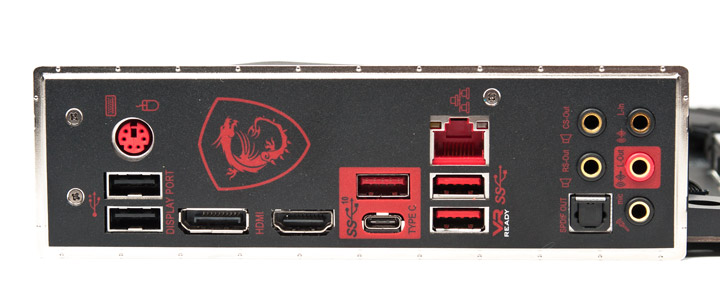

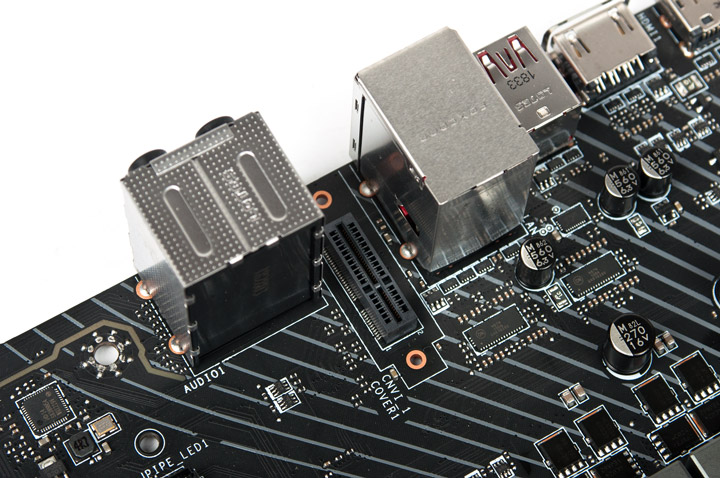

Удивительно, но факт — наполнение задней панели тут скромнее, чем на MSI MAG Z390 Tomahawk. А всё из-за наличия у последней модели двух адаптеров проводных сетей. Вспомнив про версию с суффиксом «AC», а также демонтировав защитный козырёк, можно констатировать наличие распаянного порта под модуль для адаптера беспроводных сетей, но следует помнить про его тип — это наиболее актуальный для платформы Intel CNVi, потому, в теории, пользователь может сам добавить подходящий блок. У более дорогой версии продукта он уже предустановлен, а потому сзади окажутся два выхода под комплектную антенну, тем самым странность с набором портов (и их числом) легко объяснима. В целом, число и тип портов соответствуют идее современной сборки.
