Обзор материнской платы Gigabyte GA-Z97X-Gaming 3 для процессоров Intel Haswell

Прибывший на тестирование продукт является самым младшим среди себе подобных в линейке игровых системных плат компании Gigabyte. Его стоимость на отечественном рынке находится практически на одном уровне с ещё одной, прежде рассмотренной моделью GA-Z97MX-Gaming 5. Компактная материнская плата, несмотря на более весомый индекс, не смогла раскрыть всех возможностей тестового Core i5-4670K, однако она могла похвастаться абсолютно стабильной работой при разгоне модулей DRAM, а также очень интересным подходом в организации звуковой подсистемы.

Без труда можно вычислить прямого донора дизайна PCB для GA-Z97X-Gaming 3. Ним выступила популярная у оверклокеров модель GA-Z97X-UD3H, чья стоимость немного больше. Секрет в том, что здесь используется традиционная плата из лакированного текстолита тёмных, коричневых оттенков и обыкновенные твердотельные конденсаторы. Ещё можно отметить упрощённый профиль у радиаторов силовых цепей.

Gigabyte GA-Z97X-Gaming 3

Во всём остальном плата не изменяет статусу игровой. Звуковой кодек оснащён рядом защитных мер для улучшения картины звучания, там же находится линейка из светодиодов красного свечения. Сетевой адаптер распаян тоже соответствующий — Killer от Qualcomm Atheros. Среди прочего присутствует специализированный программный комплекс от Creative, позволяющий гибкую настройку звучания системы.

Модель Gigabyte GA-Z97X-Gaming 3 (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Qualcomm Atheros Killer E2201 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, ПО Sound Blaster X-Fi MB3

Плата является прямым олицетворением бо?льших возможностей системной логики Intel Z97, относительно имеющихся у предшествующих или действующих младших коллег по цеху. На PCB находятся современные гнёзда для использования быстродействующих накопителей — SATA-E и M2. Однако нельзя не отметить и наличие устаревающих портов PS/2, PCI, а также колодку для подключения гнезда COM. Всё это делает из платы практически универсальный рабочий инструмент.

Относительно старших решений она отличается, как уже отмечалось, упрощенным подходом в дизайне (раскраске) элементов, отсутствием вспомогательных индикаторов, органов управления, упрощающих эксплуатацию в режиме открытого стенда. Оверклокеры не смогут найти здесь переключателей между двумя микросхемами ПЗУ и точек для выполнения замеров системных напряжений.


Упаковка и комплектация

Качественная упаковка свойственна всем продуктам игровой серии и даже этому самому младшему представителю. Внутри предусмотрен отдельный отсек для платы, закреплённый на самом дне коробки, а поверх неё уложены дополнительные принадлежности.

Gigabyte GA-Z97X-Gaming 3

Все особенности изделия отображены при помощи яркого коллажа, находящегося на тыльной стороне коробки. Образ продукта можно сформировать исходя из его фото, таблицы с характеристиками, цветному изображению задней панели. О входящем в состав наборе утилит тоже не забыли, упомянув о нём в одном из углов.

Gigabyte GA-Z97X-Gaming 3

На комплектации не экономили, включив туда ровно столько же компонентов, как это было в случае со старшей GA-Z97X-Gaming 7. Туда вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейки с логотипами компании и G1 Gaming;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97X-Gaming 3

По этому пункту, на мой взгляд, нет никаких замечаний.

Внешний вид

Разработчики пошли на всё, чтобы как можно сильнее сэкономить для достижения невысокой стоимости продукта. Теперь все элементы охлаждения крепятся при помощи подпружиненных пластиковых «гвоздей». Габариты изделия хоть и соответствуют стандарту ATX, но по ширине плата стала уже на 19 миллиметров. Благодаря простым радиаторам в области размещения VRM для ЦП теперь чувствуется особый простор, поэтому проблемы с установкой охлаждения должны быть сведены к минимуму.

Gigabyte GA-Z97X-Gaming 3

Сзади нет никаких электронных элементов, кроме группы светодиодов, размещённых близь звукового кодека.

Gigabyte GA-Z97X-Gaming 3

Неказистый на вид радиатор системной логики всё же оснащён небольшим оребрением, со своими обязанностями он справился без замечаний.

Gigabyte GA-Z97X-Gaming 3

Все гнёзда SATA имеют направление вдоль поверхности платы, а значит даже в случае использования нескольких габаритных устройств PCI-E проблем с их использованием не возникнет.

Gigabyte GA-Z97X-Gaming 3

Шестнадцать линий PCI-Е благодаря четырём коммутаторам ASM1480 могут делиться поровну между двумя верхними гнёздами. Нижнее использует ресурсы PCH, но не монополизирует четыре линии, а разделяет их между ещё тремя самыми простыми PCIEX1. То есть в случае их использования PCIEX4 полностью исключается из состава системы. Для этого распаяны два коммутатора ASM1440.

Gigabyte GA-Z97X-Gaming 3

Звуковой кодек ALC1150 от Realtek накрыт сверху экранирующим элементом. К нему в помощь приставлен операционный усилитель NE5532 от Texas Instruments. Конденсаторы использованы традиционные, для рядовой продукции, более эксклюзивные виды задействуются лишь в дорогих изделиях.

Gigabyte GA-Z97X-Gaming 3

Среди элементов VRM тоже используются обычные элементы, не проходящие цветовую дифференциацию на предмет принадлежности к элитным сегментам.

Gigabyte GA-Z97X-Gaming 3

Радиаторы весьма похожи на виденный в составе простой платы GA-Z97M-D3H. Основание у них прочное и весьма массивное, а оребрение реализовано тоже неплохо. Таким образом, контакт с силовыми элементами получился полноценным. Удивительным является обнаруженный на одной из термопрокладок некий элемент, похожий на остатки металлической стружки или даже ножку, быть может, от конденсатора. Надеюсь, это редкий неприятный случай, а не общая практика, присущая всем недорогим моделям.

Gigabyte GA-Z97X-Gaming 3

Схема стабилизатора точь-в-точь повторяет подход, реализованный у GA-Z97X-UD3H. В роли ШИМ-контроллера используется ISL95820 от Intersil Corporation. Он является четырёхканальным, а значит здесь используется удвоенное число элементов в составе каждого. SiRA12DP от Vishay Intertechnology выступают в роли силовых элементов.

Gigabyte GA-Z97X-Gaming 3

Задняя панель максимально насыщена. Её наполнение без изменений кочует от одного продукта Gigabyte к другому. Цифровые видеовыходы дополнены конверторами уровней видеосигнала PTN3360D и ASM1442.

Gigabyte GA-Z97X-Gaming 3

Подводя итог, можно отметить вполне самодостаточным образ GA-Z97X-Gaming 3. Для тех, кто не сильно заботится об эстетическом удовлетворении, она вполне может стать полноценной основой для будущего ПК. Но не будем торопить события, перейдём к осмотру её прочих возможностей, быть может, именно там кроются неприятные сюрпризы.

Возможности UEFI

Удивительно, но практически с момента выхода на рынок никаких обновлений микрокода для платы выпущено не было. Поэтому сразу посмотрим, что собой представляет последняя версия UEFI. При первом включении пользователю посредством мастера быстрой настройки предложено выбрать язык отображения интерфейса, затем произвести установку текущего времени, выбрать загрузочное устройство, определиться с будущим внешним видом UEFI.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Наиболее прогрессивным вариантом является Smart Tweak Mode. Здесь сосредоточены те из настроек, что ответственны непосредственно за быстродействие системы. Однако удобства от его использования не так много, поскольку возможные из значений не указаны в явном виде, не ясен даже шаг изменения различных параметров. Тема оформления, как и фоновое изображение, заготовлены всего в одном экземпляре.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

В классическом режиме отображения доступно больше настроек, часто имеющих второстепенное значение для рядовых пользователей, но некоторыми из них мне придётся воспользоваться для полного исследования разгонного потенциала устройства. Первый из разделов — M.I.T. — это всё те же пункты, что были доступны в более прогрессивном режиме отображения. Он является первым по счёту, и именно здесь большую часть времени будут проводить оверклокеры во время настройки системы. Скажу коротко — заявленные возможности абсолютно полностью совпадают с таковыми из состава прообраза в лице модели GA-Z97X-UD3H. Иными словами, они являются полными для возможного раскрытия потенциала любого ЦП и модулей памяти при разгоне с использованием неэкстремальных систем охлаждения.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Наиболее важные параметры сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28, 8–29,33 2, 2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

Далее по списку идут разделы, где можно получить справочную информацию о самой системе, а ещё непосредственно изменить конфигурацию или режимы работы периферии и оборудования. В частности, можно поменять процедуру инициализации устройств для ускорения прохождения POST, исключить доступ к настройкам системы, установив пароль администратора.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Доступна возможность отключения подсветки. Во всём остальном возможности устройства ни в чём не отличаются от традиционного набора. Туда входит и инструмент по сохранению настроек системы в один из восьми слотов.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Получается, что с точки зрения оснащения младшая из игровых материнских плат ничем не хуже более маститых оппонентов. Вскоре проверим, насколько декларируемые функции будут отвечать требованиям, предъявляемым к устройству в ходе реальных испытаний.


Комплектное ПО

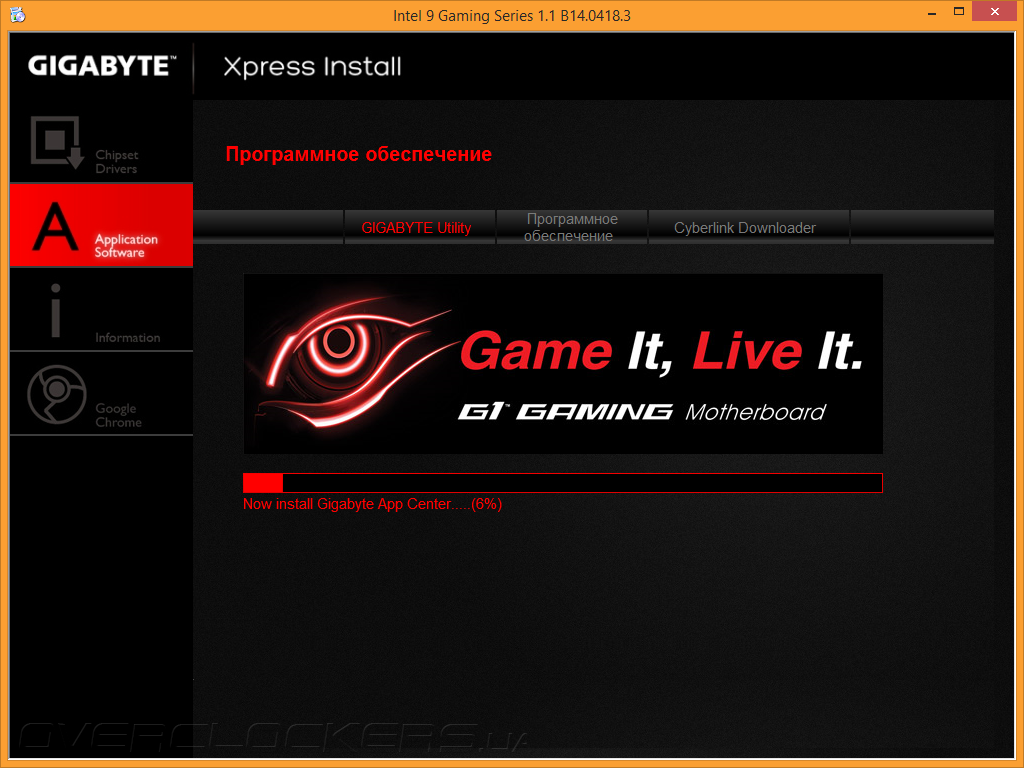

Номер сборки у комплектного диска оказался таким же, как у дисков, что были включены в комплект с другими платами серии Gaming, побывавших в нашей лаборатории. Набор драйверов, присутствующий на нём, превозмогает потребности младшей платы, где нет дополнительных контроллеров. Установщик Creative SB X-Fi MB3 оказался включен в список драйверов, видимо для того, чтобы рядовой пользователь не забыл воспользоваться этим специальным предложением.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

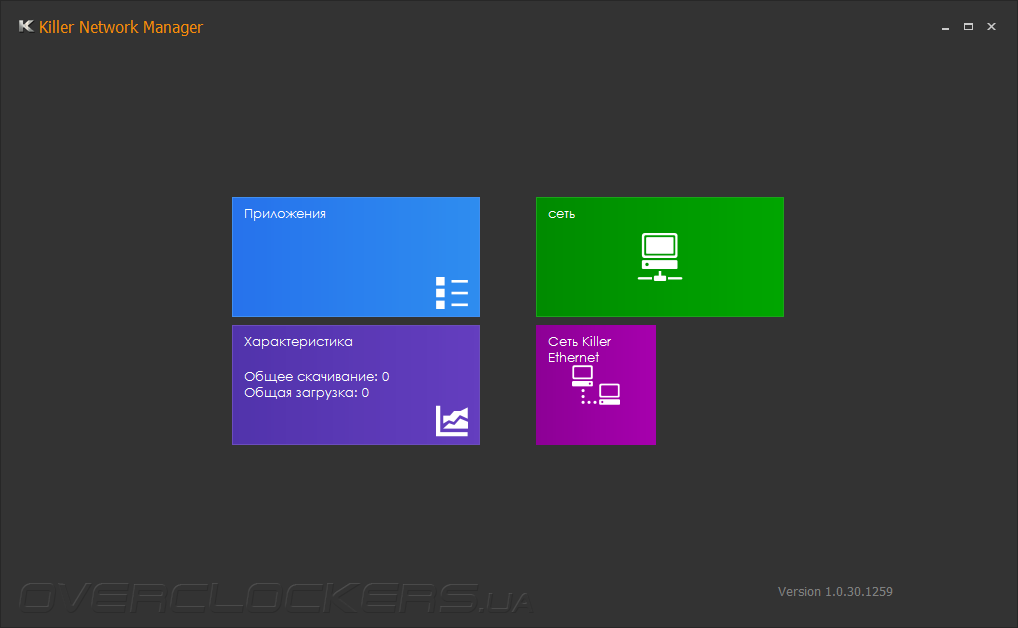

С установкой проблем не было. Управляющая утилита Killer Network Manager запустилась тоже без проблем. Она неоднократно фигурировала в наших материалах, поэтому для более детального знакомства с ней предлагаю изучить обзор, к примеру, MSI Z87M Gaming.

Gigabyte GA-Z97X-Gaming 3

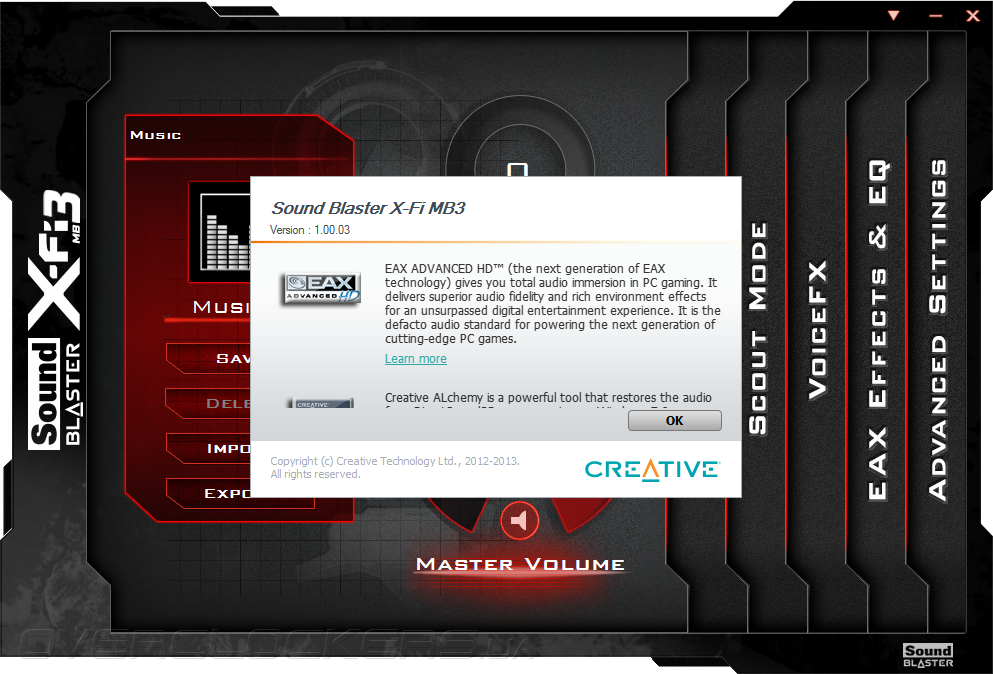

Работоспособность фирменного программного комплекса от Creative не вызывала никаких нареканий. Для более глубокого понимания его возможностей можно изучить обзор родственной Gigabyte GA-Z97MX-Gaming 5.

Gigabyte GA-Z97X-Gaming 3

Все программные наработки производителя системной платы включены в состав комплекса App Center.

Gigabyte GA-Z97X-Gaming 3

Вне зависимости от выбранного набора утилит, среди установленных оказывается мастер, чья роль сводится к отслеживанию появления свежих версий драйверов и утилит, как установленных в системе, так и из списка доступных для «чистой» установки. При первом запуске она позаботится о собственном обновлении, а затем проведёт необходимую процедуру по отношению ко своим подопечным.

Gigabyte GA-Z97X-Gaming 3

Исполняет свои обязанности она корректно, а скорость загрузки свежих версий утилит с ресурсов компании не может не радовать, хотя следует признать, это явление не было таким всегда, а является следствием по работе над ошибками и улучшением функциональных возможностей продуктов. Несколько месяцев назад этот момент вызывал большое недовольство даже в случае обладания скоростным соединением.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

System Information Viewer призван донести до пользователя понимание тех режимов работы системных компонентов, которые вошли в состав его ПК. Страница Smart Fan Auto позволит в один миг изменить режим работы системных охладителей согласно готовым профилям, а на странице Advanced можно подойти к этому вопросу со всей серьёзностью. Каждый из вентиляторов после процедуры калибровки обзаводится собственным паспортом, после чего можно, опираясь на полученные значения, составить собственный алгоритм функционирования элементов охлаждения. В распоряжении оказываются два варианта — интерактивная карта с модификацией сценария, либо упрощенная фиксация оборотов на желаемом уровне; они будут расти после превышения отметки в 70 °C температурой процессора. Всего доступно четыре канала, для первого, относящегося к ЦП, можно использовать два вентилятора с независимой системой мониторинга их оборотов. Для главного гнезда используется метод ШИМ по изменению частоты вращения, а все остальные используют механизм понижения питающего напряжения.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

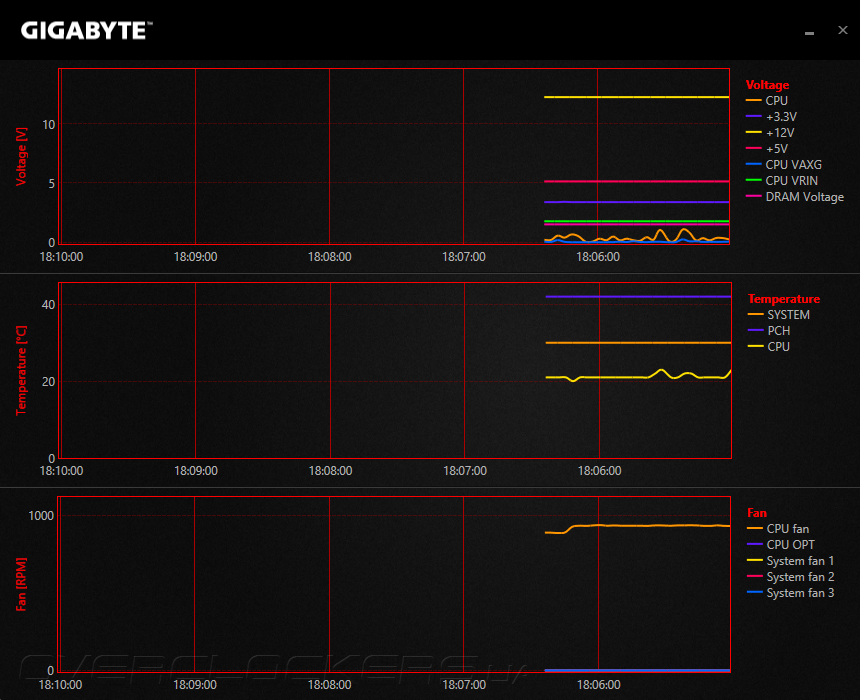

Также этот программный продукт может помочь отследить изменение значений важных величин — температур, напряжений, да и частоты вращения вентиляторов в том числе. Предусмотрено несколько способов, в число которых входит немного преображённый Hardware Monitor, весьма похожий на него по сути инструментарий, находящийся на вкладке Record, где доступны опции и настройки, предваряющие начало момента фиксации значений.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

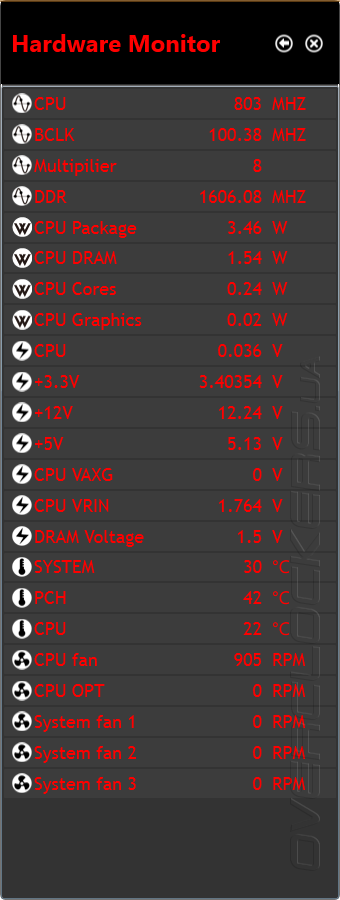

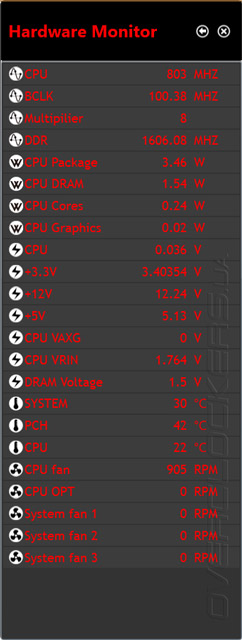

В этот раз я впервые заметил несколько необычный способ отображения величин в виде отрисовки графиков кривых справа налево.

Gigabyte GA-Z97X-Gaming 3

Большое окно продукта можно преобразить в намного меньшее, которое после этого станет напоминать гаджет Рабочего Стола Windows. С корректным мониторингом напряжения ЦП всё ещё имеются непреодолимые проблемы.

Gigabyte GA-Z97X-Gaming 3

Другая фирменная утилита EasyTune предлагается для быстрой и простой настройки системы. Для этого предусмотрены несколько режимов в разделе Smart Quick Boost. Для полной настройки предложены другие страницы — Advanced CPU и DDR OC. Там нет ничего нового относительно возможностей UEFI.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Исходя из имеющегося списка утилит, можно смело объявить GA-Z97X-Gaming 3 полноценным игровым продуктом в нынешнем типичном понимании этого слова. Что же до возможностей разгона, в том числе и при помощи фирменных сценариев, то самое время проверить всё в рамках реальных испытаний.

Разгонный потенциал

Прежде всего отмечу, что в составе тестового стенда используется модифицированный Core i5-4670K. Заменённый в нём термоинтерфейс позволяет максимально выгодно использовать его потенциал, вместе с тем понижается и действующая температура.

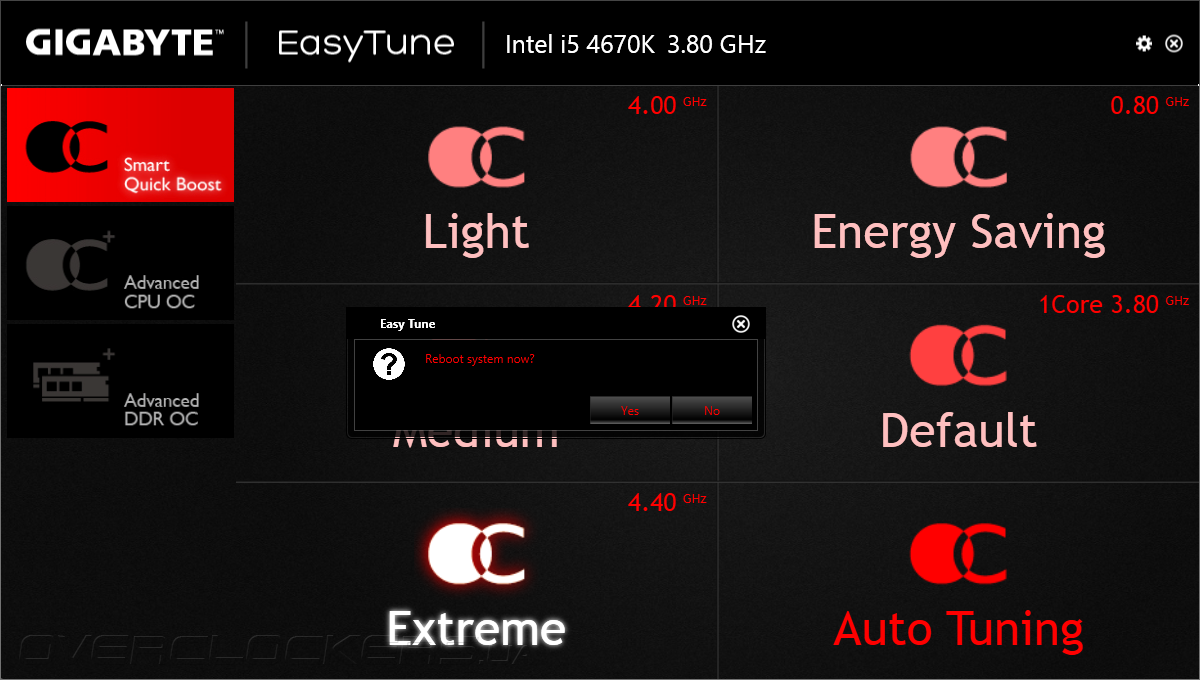

Испытания откроют фирменные профили, заготовленные производителем в собственной утилите EasyTune. Комплекс мер «Extreme» обещает добиться повышения частоты до 4,4 ГГц.

Gigabyte GA-Z97X-Gaming 3

Отрадно, что после перезагрузки именно такое значение оказалось свойственно для каждого варианта использования системы, вне зависимости от привязки к Turbo Boost. Напряжение для вычислительных блоков повышалось на 0,2 В, а для кольцевой шины — на целых 0,3 В. Прочие параметры оказались нетронуты, в их число вошла и оперативная память, функционирующая на штатной частоте 1600 МГц.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Оказалось, что частота блока Uncore выросла до 4 ГГц. Все задачи, проводимые в рамках экспресс-тестирования выполнялись корректно, без ошибок. Использование LinX выявило склонности в ещё большем повышении устройством напряжения на ЦП — до 1,4 В, но при этом нестабильности или перегрева не было. Энергосберегающие технологии в простое работали исправно.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Другой алгоритм из EasyTune — поиск стабильной частоты посредством Auto Tuning. После некоторого числа времени, ушедшего на проведение подбора частоты, удалось дождаться оповещения, где сообщалось о достижении отметки 4,6 ГГц. Нужно отметить, настройки сохраняются исключительно в среде ПО.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Однако теперь во всей красе используется механизм Turbo Boost, где множитель x46 будет характерным лишь в самых простых задачах. Прирост напряжения для питания вычислительных блоков остался на таком же уровне — всего 0,2 В, зато базовое значение составило 1,345 В, что оборачивается угрожающей итоговой величиной 1,545 В. Настройки для Uncore оказались нетронутыми, как и все параметры, относящиеся к модулям ОЗУ.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Частота кольцевой шины выросла до 4 ГГц, а действующим значением для ядер ЦП оказались знакомые 4,4 ГГц. Модифицированный экземпляр Core i5-4670K с честью выдержал небольшой стресс-тест, но использовать такой профиль для повседневных задач я бы не стал, особенно учитывая итоговый уровень быстродействия, достижимый при помощи готового профиля Extreme.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3


Без привлечения программных средств в среде Windows можно воспользоваться выбором одного из заготовленных сценариев в среде UEFI. Наибольший из них сулит частоту 4,7 ГГц, называется он «100% Upgrade». Для этого напряжение ЦП повышается до 1,42 В, а ещё разгоняется DRAM до значения, предусмотренного её профилем XMP. Напряжение при этом растёт до необходимых 1,65 В.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

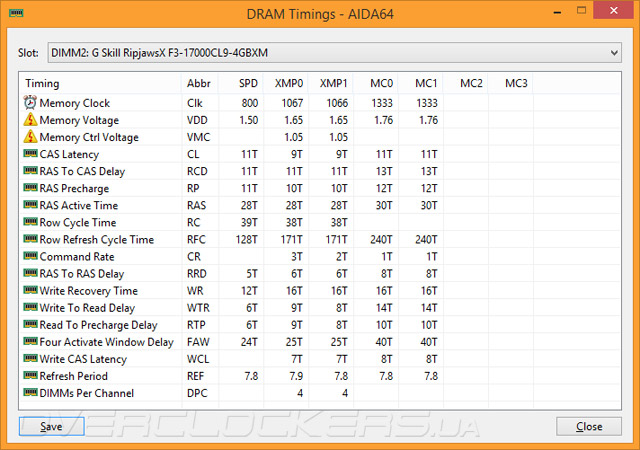

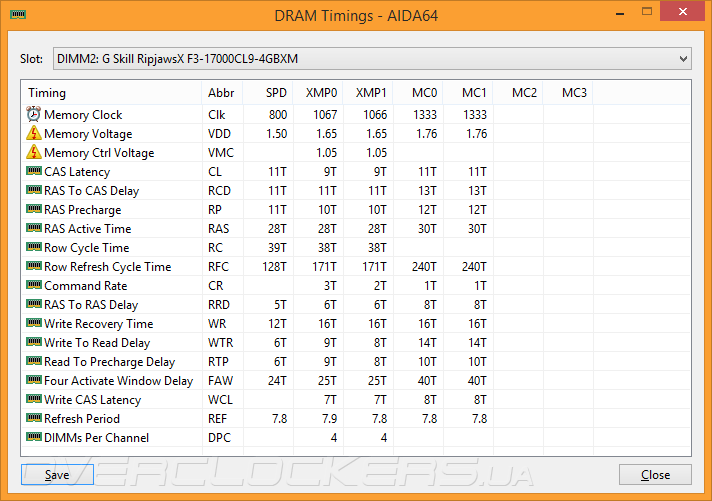

Конфигурация задержек при этом устанавливается особая, она имеет вид 11-14-14-36-1Т. Простые операции при таких настройках выполняются безошибочно, но испытание посредством LinX система не проходит — сразу же обнаруживаются ошибка в расчётах.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Характер устройства не оказался уникальным, он присущ практически всему ряду материнских плат от Gigabyte. Неподготовленный пользователь может рассчитывать на автоматический разгон системы, но следует понимать — полноценным он не будет.

Не смотря на родство с моделью GA-Z97X-UD3H, результаты повышения базовой частоты оказались куда интереснее. Удалось достигнуть отметки 174 МГц. В таком режиме система не только корректно работала, а и успешно проходила «холодный» старт. Этот результат также вполне типичен для многих продуктов от Gigabyte, он не претендует на какие-либо рекорды на фоне изделий из конкурирующих лагерей.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

В ходе испытаний GA-Z97X-Gaming 3 проявила себя с хорошей стороны. В результате установки неработоспособных параметров и спустя несколько неудачных попыток включений, она загружалась с настройками по умолчанию, что позволяло системе пройти POST и выдать оповещение о неудачности разгона системы с текущими параметрами. В результате можно было переместиться в среду UEFI и отредактировать ряд значений, без необходимости повторного их внесения, как это бывает при полном сбросе настроек CMOS.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Следующим этапом проверки является разгон ЦП до 4,7 ГГц. Для этого необходимо повысить напряжение до 1,35 В, а входное VRIN установить на отметке 1,9 В. Также разгоняется и кольцевая шина. Её функционирование на 4,4 ГГц требует повышения соответствующего напряжения до 1,3 В, но платы на Z97, все за весьма редким исключением, повышают установленное значение на 0,05 В, поэтому устанавливаемое составляло 1,25 В.

Нрав механизма стабилизации напряжения оказался неизменным. Выбирая профиль Turbo как наиболее предсказуемый (остальные так или иначе приводят к итоговому снижению величины), нужно учитывать грядущий рост параметра. Устанавливая 1,86 В, я получал в ходе тяжёлых нагрузок рост напряжения до 1,92 В, а средним значением по итогу тестирования являлись искомые 1,9 В. Вместе с этим повышалось и напряжение на самих вычислительных ядрах, поэтому его в UEFI пришлось немного снизить — до 1,335 В.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Благодаря таким настройкам система функционировала стабильно, энергосбережение тоже продолжало работать.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Упрощённые радиаторы в системе питания ЦП привели к небольшому росту температуры на этом участке платы. Наибольшим зафиксированным значением оказалась величина 71 °С, верхние грани радиаторов прогревались лишь до 50 °С. Потребление энергии при этом не превысило полученные при таких же условиях границы на другой продукции от Gigabyte, скорее итоговые величины оказались даже немного ниже, это 84–300 Вт.

Gigabyte GA-Z97X-Gaming 3

Отрадно, что с разгоном оперативной памяти проблем не было. Модули заработали с не один раз проверенными параметрами на разных платах. Частота повышалась до 2666 МГц при питающем напряжении 1,76 В. Задержки при этом описывались формулой 11-13-12-30-1T.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Со всеми поставленными задачами испытуемая справилась. Небольшие замечания вызывает механизм LLC, но внимательно изучив его особенности, можно грамотно настроить систему для безошибочной работы. Закономерно упрощения конструкции радиаторов привели к росту температуры, но полученные измерения не являются критичными, а разница между результатами от более дорогих изделий не составляет и десятка градусов. Процесс настройки может утяжелить малое число контролируемых параметров посредством программного мониторинга, но в итоге, пусть даже проявив некоторую настырность, вполне по силам осуществить настройку системы с полной отдачей от каждого компонента. Безусловно, для разгона старших моделей процессоров необходимо позаботиться об их грамотном охлаждении. А для продуктов от Gigabyte фирменной чертой также будет принудительный отказ от услуг встроенного видеоадаптера.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

Во время работы с активированным профилем XMP действующей частотой процессора Core i5-4670K являлось значение 3,8 ГГц. То есть результаты тестирования должны не слишком отличаться от тех, что были получены на подавляющем числе прежде побывавших у нас системных плат, где частота ЦП оказывалась идентичной.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Подсистема памяти функционирует надлежащим образом.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Результаты, полученные в ходе выполнения сценариев в тестовых пакетах от Futuremark, тоже не могут вызывать нарекания.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

В играх GA-Z97X-Gaming 3 продемонстрировала ожидаемо хорошие и стабильные результаты.


Энергопотребление системы

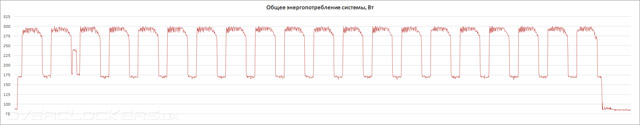

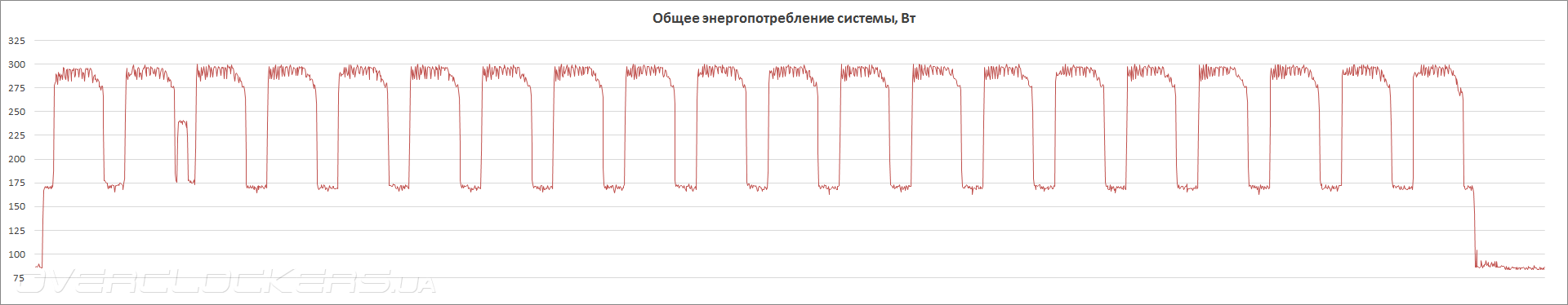

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-Gaming 3

Оказалось, ахиллесовой пятой продукта является его слегка завышенные аппетиты. Памятуя о полном отсутствии на борту каких-либо дополнительных контроллеров, это можно списать на используемую иллюминацию и активированное видеоядро от Intel. Отказ от последнего приводит цифры к границам 83–181 Вт, а отключение линейки светодиодов позволит отыграть ещё один ватт потребляемой энергии. Однако подобные трюки можно проделать и на других платах, поэтому здесь устройство комплиментов не получает.


Вывод

По результатам проведенного обзора можно смело заявить о готовности изделия выполнять свою работу не только в штатных режимах эксплуатации, но и проводить, причём — весьма успешно, ряд разгонных мероприятий. Со всеми испытаниями GA-Z97X-Gaming 3 справилась: удалось, пусть не рекордно, повысить опорную частоту, добиться полной отдачи от модулей оперативной памяти и модифицированного экземпляра Core i5-4670K. Для аудитории, не слишком разбирающейся в разгоне, существуют готовые профили, доступные как в среде UEFI, так и в фирменном ПО для операционной системы Windows. Среди них можно найти вполне работоспособные сценарии работы системы.

Упрощения в дизайне, на которые пошли разработчики с целью снизить окончательную цену продукта, минимально повлияли на функциональные и температурные показатели. Поругать можно лишь повышенное энергопотребление при сравнении с другими материнскими платами. Непростым является работа со стабилизатором питания ЦП, а ещё небольшой набор напряжений, за которыми проводится наблюдение, реализованное в рамках программного мониторинга, также не упрощает процесс разгона.

Что же до имиджевой составляющей, то здесь всё вполне характерно. Killer Network и фирменная конфигурирующая утилита, а также старший звуковой кодек ALC1150 от Realtek в сумме с ПО от Creative позволяют смело заявить о честной игровой направленности продукта. Пусть звуковая подсистема не выделяется чем-либо впечатляющим на фоне остальной продукции игровой серии от Gigabyte, общее впечатление о звучании можно охарактеризовать как хорошее, с детальными ВЧ и кое-какой артикулярностью в зоне НЧ, чего не может произойти с более дешёвыми кодеками, какими бы аппаратными или программными продуктами они не дополнялись.

Недовольными могут оказаться пользователи, уделяющие повышенное внимание к внешнему виду продукта. Для всех остальных такая материнская плата может стать хорошим вариантом для создания высокопроизводительного, в том числе и игрового ПК.

Оверклокинг - в поисках скорости
