Обзор материнской платы Gigabyte GA-Z97X-Gaming 3 для процессоров Intel Haswell

Возможности UEFI

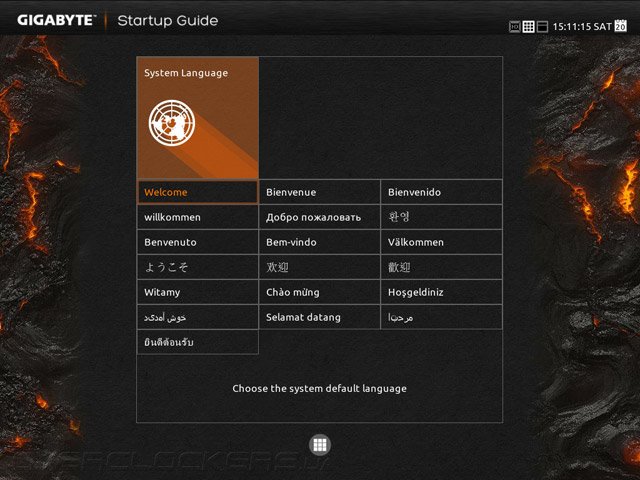

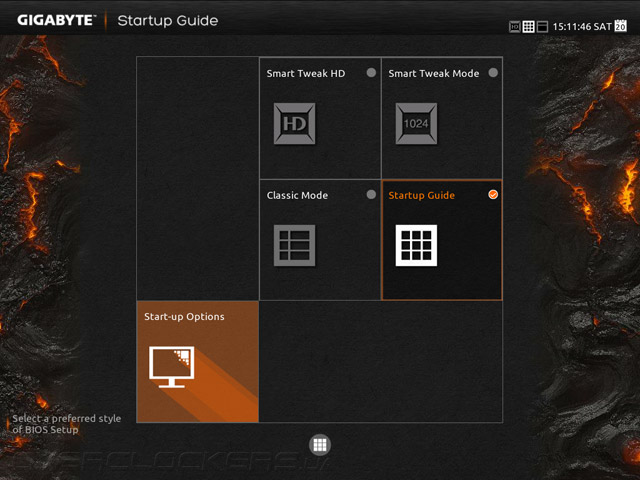

Удивительно, но практически с момента выхода на рынок никаких обновлений микрокода для платы выпущено не было. Поэтому сразу посмотрим, что собой представляет последняя версия UEFI. При первом включении пользователю посредством мастера быстрой настройки предложено выбрать язык отображения интерфейса, затем произвести установку текущего времени, выбрать загрузочное устройство, определиться с будущим внешним видом UEFI.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

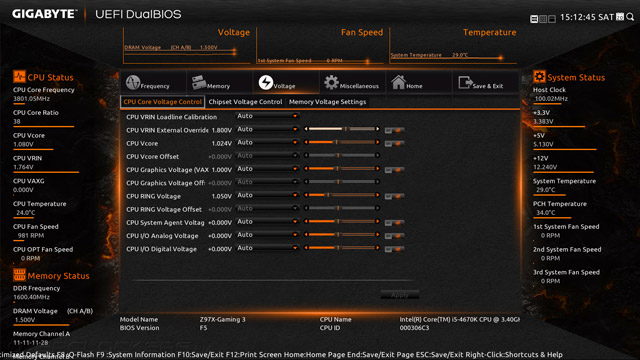

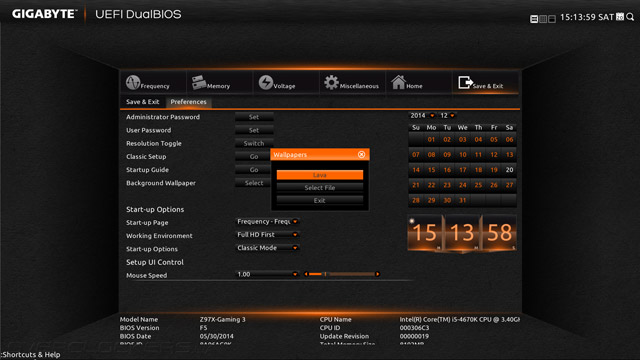

Наиболее прогрессивным вариантом является Smart Tweak Mode. Здесь сосредоточены те из настроек, что ответственны непосредственно за быстродействие системы. Однако удобства от его использования не так много, поскольку возможные из значений не указаны в явном виде, не ясен даже шаг изменения различных параметров. Тема оформления, как и фоновое изображение, заготовлены всего в одном экземпляре.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

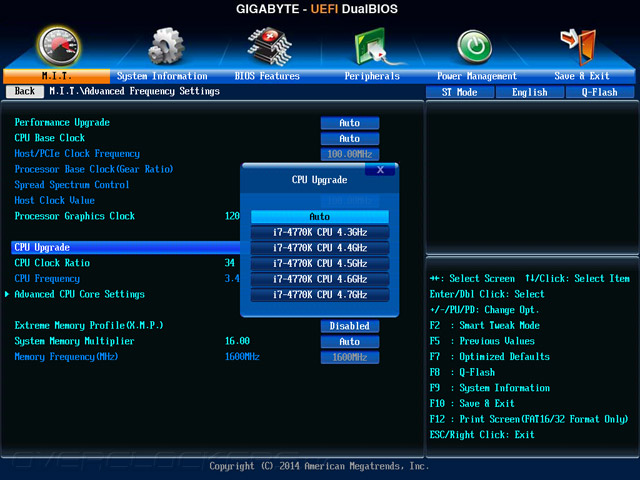

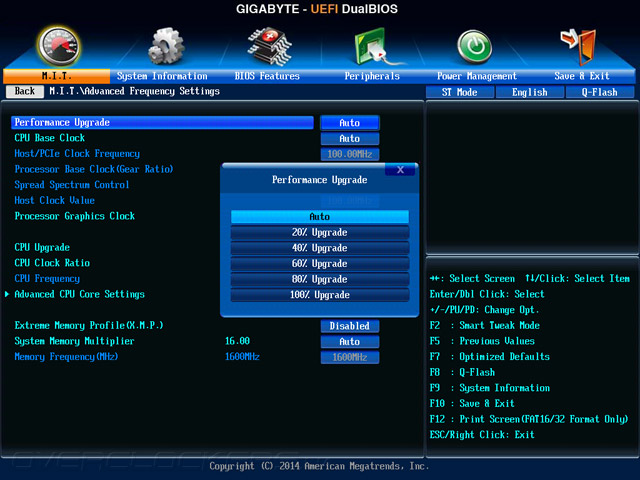

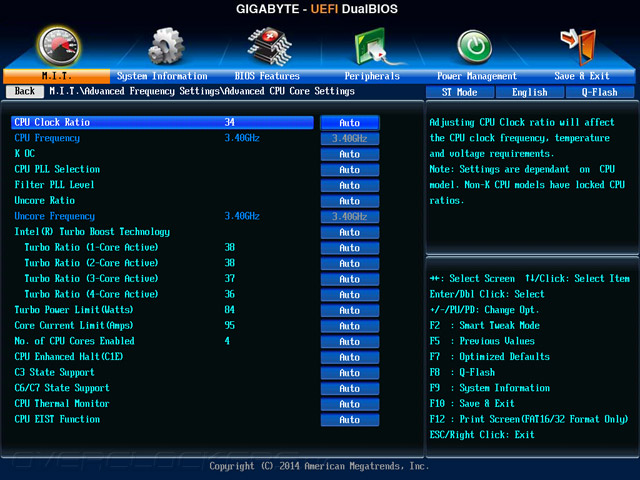

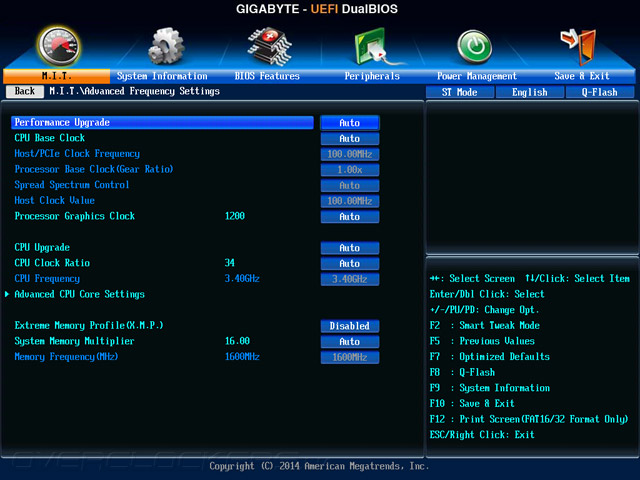

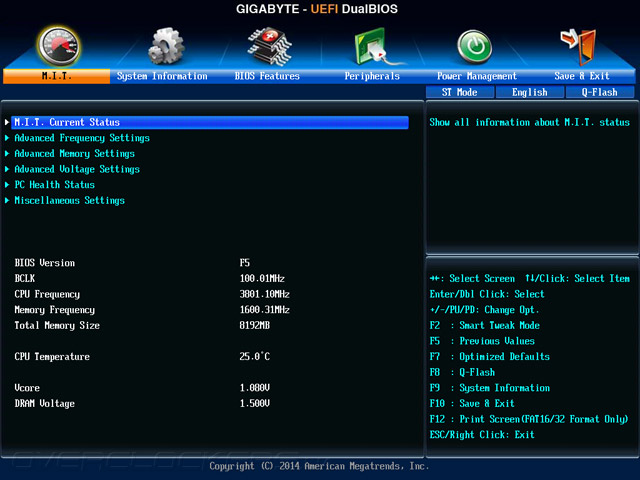

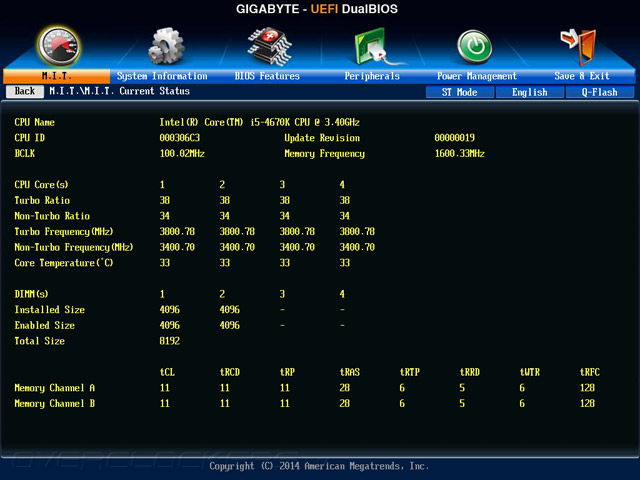

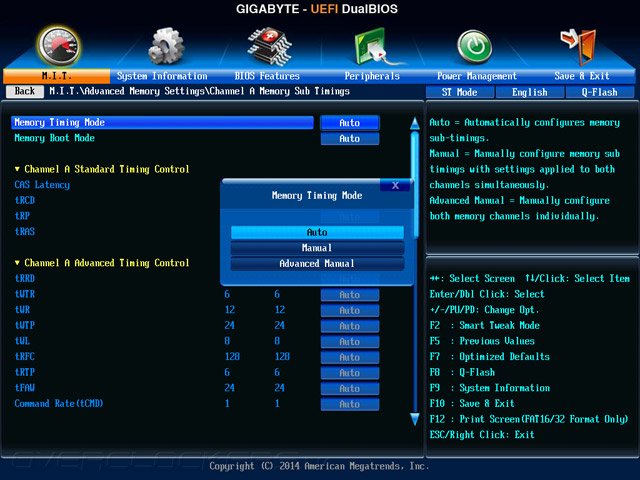

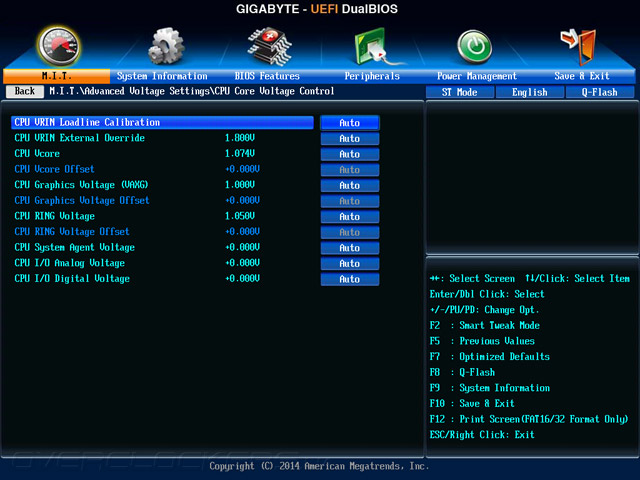

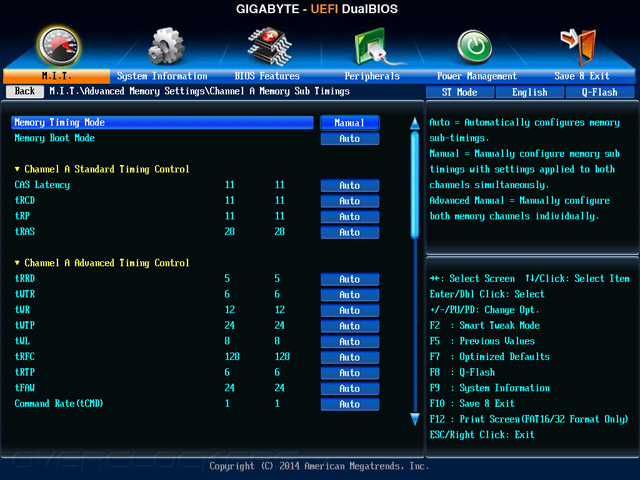

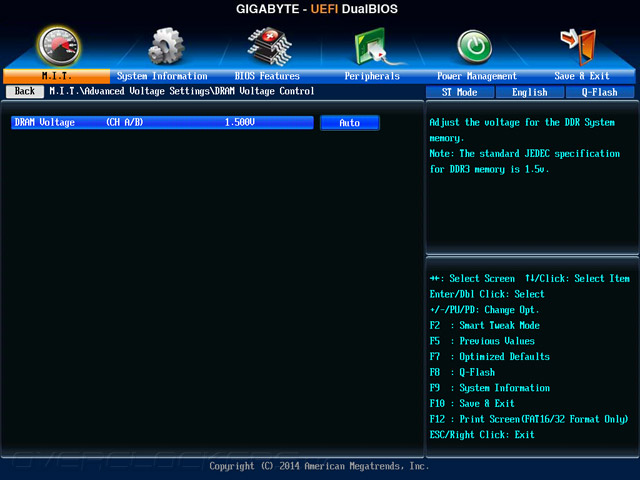

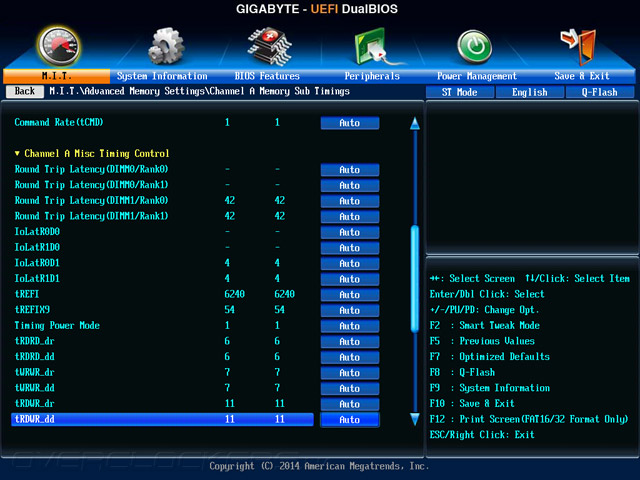

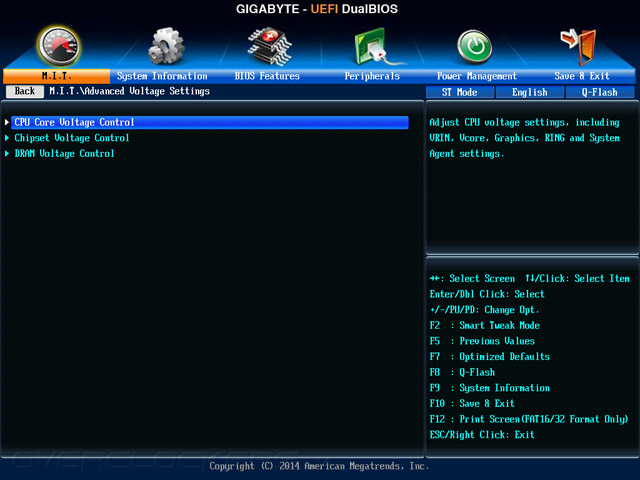

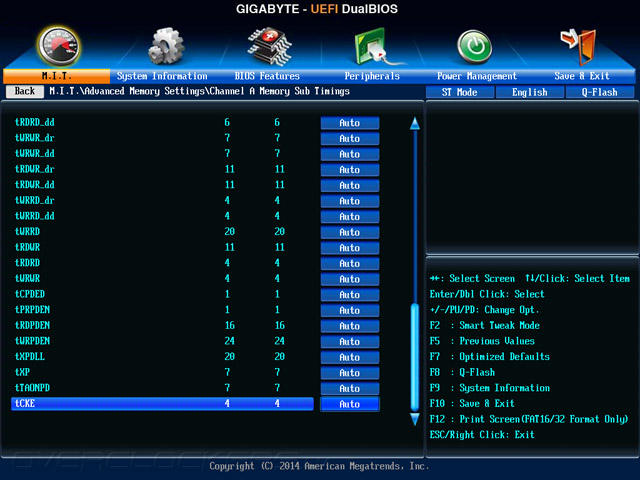

В классическом режиме отображения доступно больше настроек, часто имеющих второстепенное значение для рядовых пользователей, но некоторыми из них мне придётся воспользоваться для полного исследования разгонного потенциала устройства. Первый из разделов — M.I.T. — это всё те же пункты, что были доступны в более прогрессивном режиме отображения. Он является первым по счёту, и именно здесь большую часть времени будут проводить оверклокеры во время настройки системы. Скажу коротко — заявленные возможности абсолютно полностью совпадают с таковыми из состава прообраза в лице модели GA-Z97X-UD3H. Иными словами, они являются полными для возможного раскрытия потенциала любого ЦП и модулей памяти при разгоне с использованием неэкстремальных систем охлаждения.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Наиболее важные параметры сведены в таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,4 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28, 8–29,33 2, 2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

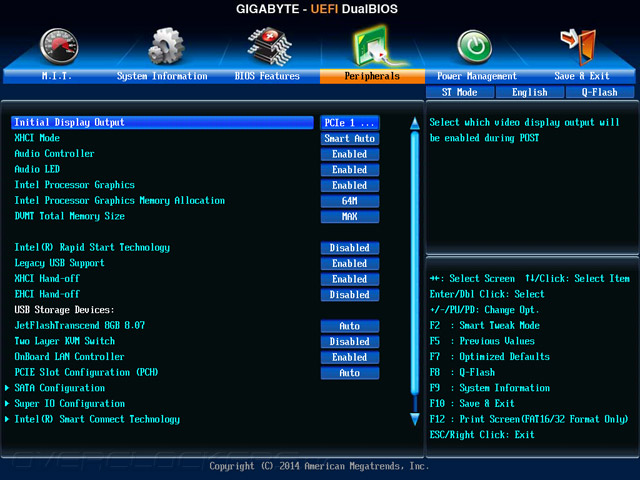

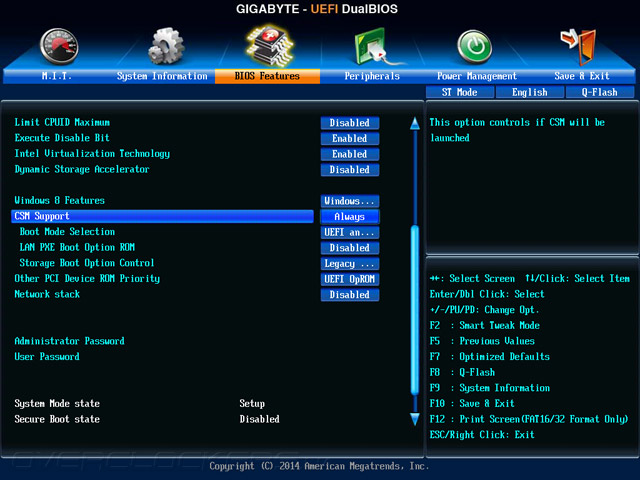

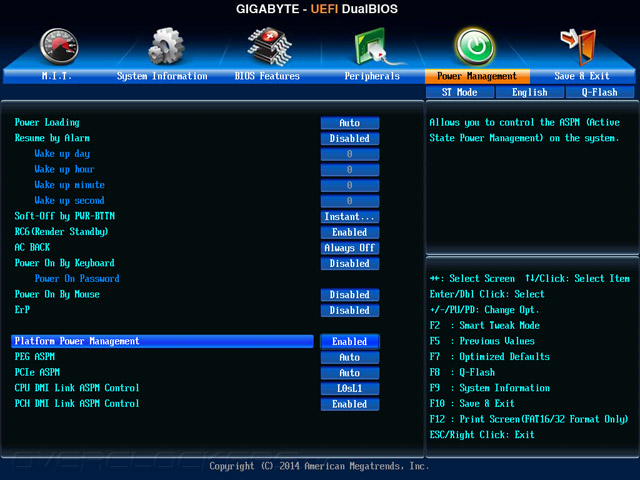

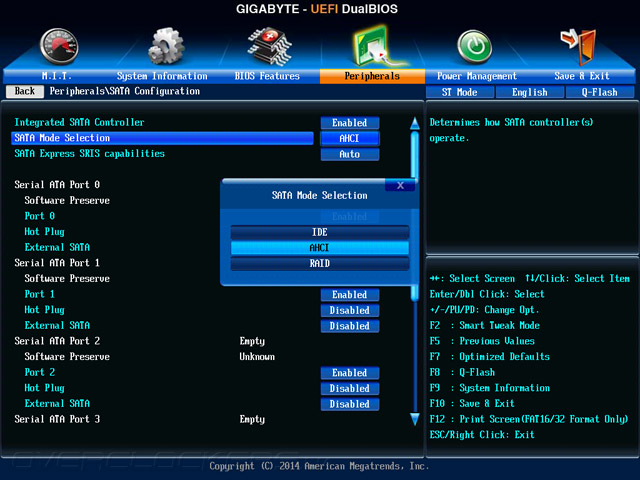

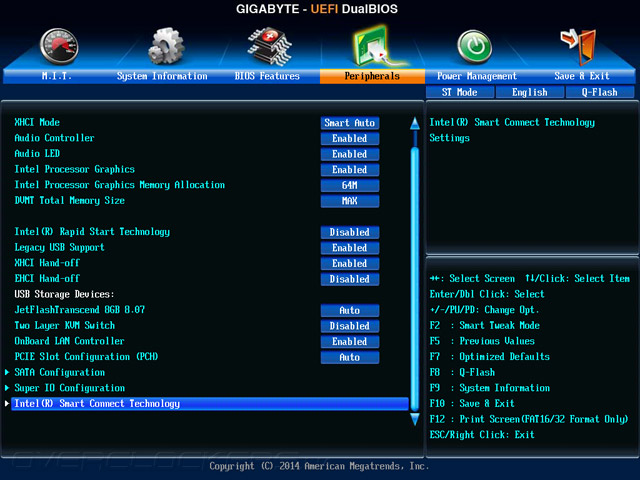

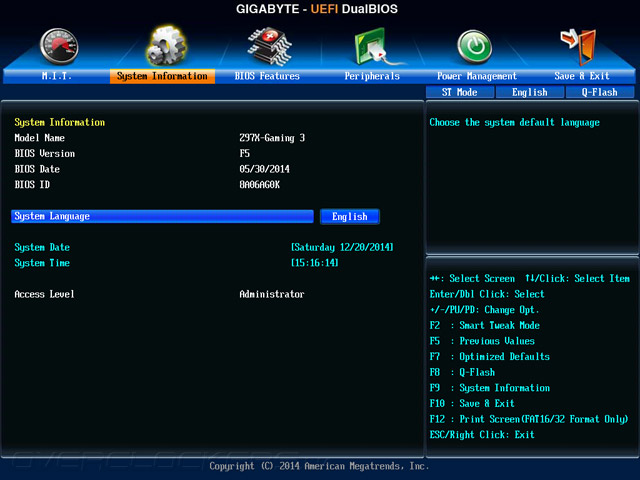

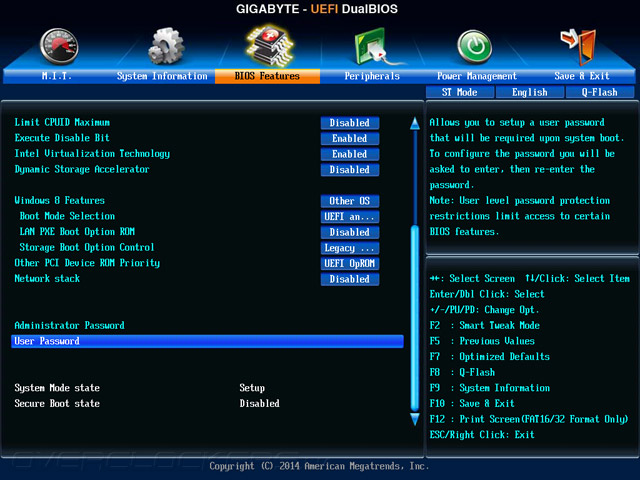

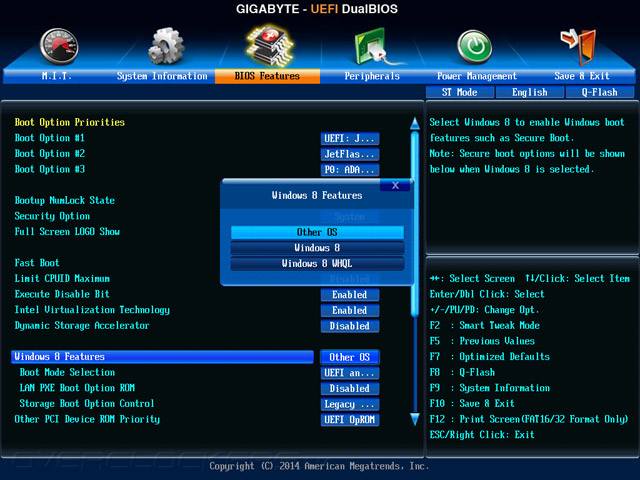

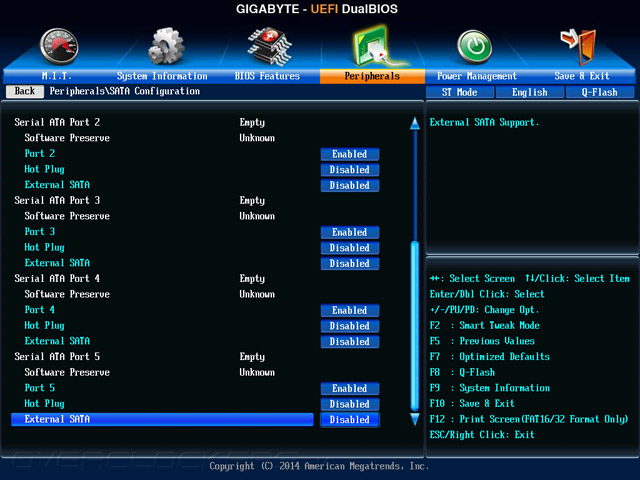

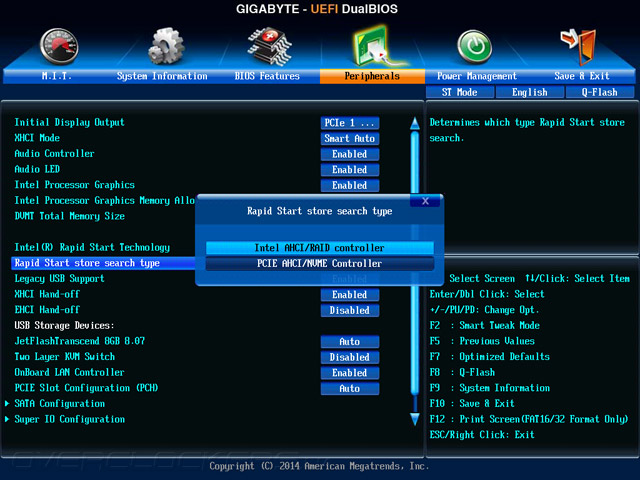

Далее по списку идут разделы, где можно получить справочную информацию о самой системе, а ещё непосредственно изменить конфигурацию или режимы работы периферии и оборудования. В частности, можно поменять процедуру инициализации устройств для ускорения прохождения POST, исключить доступ к настройкам системы, установив пароль администратора.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

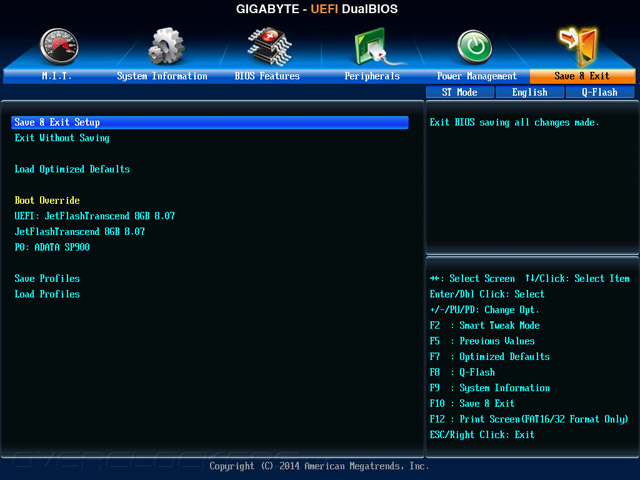

Доступна возможность отключения подсветки. Во всём остальном возможности устройства ни в чём не отличаются от традиционного набора. Туда входит и инструмент по сохранению настроек системы в один из восьми слотов.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Получается, что с точки зрения оснащения младшая из игровых материнских плат ничем не хуже более маститых оппонентов. Вскоре проверим, насколько декларируемые функции будут отвечать требованиям, предъявляемым к устройству в ходе реальных испытаний.


Комплектное ПО

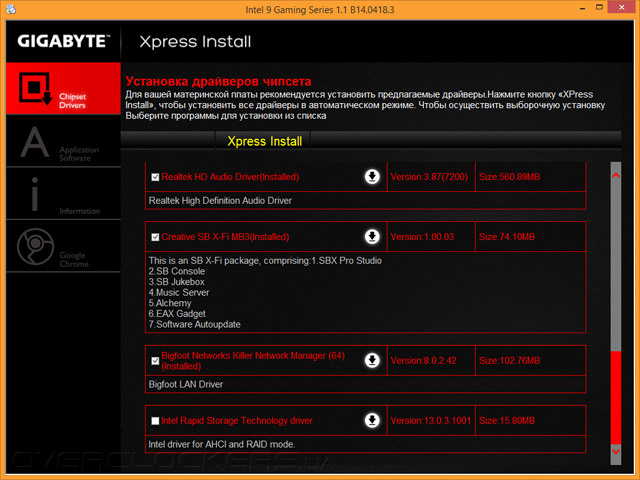

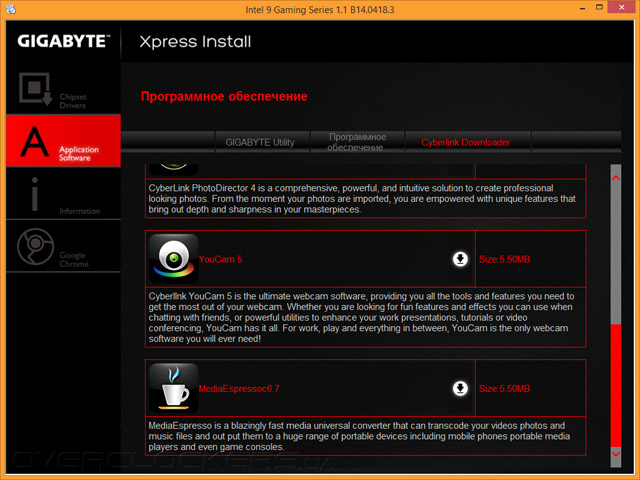

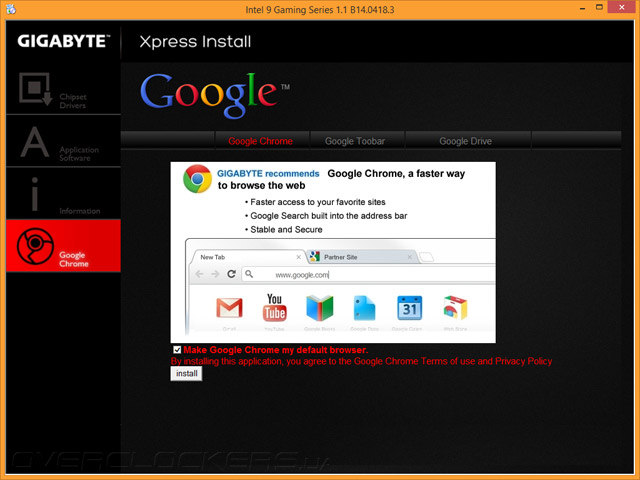

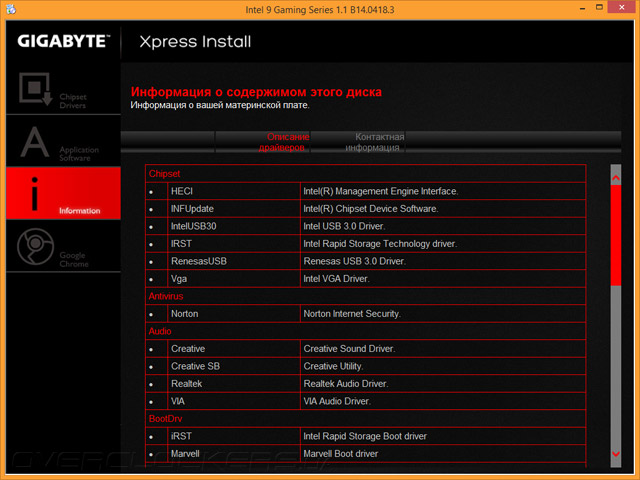

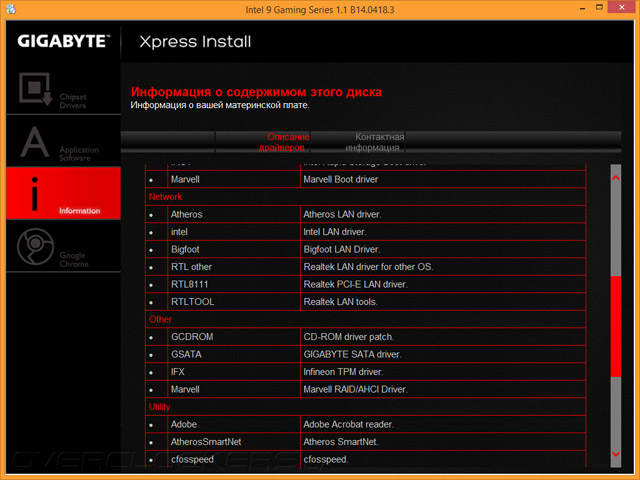

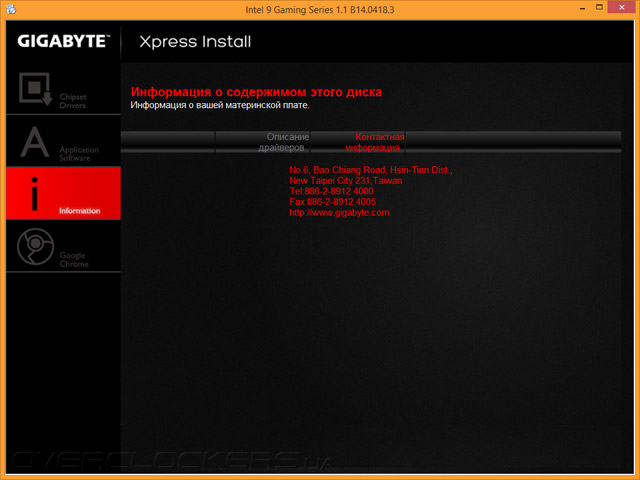

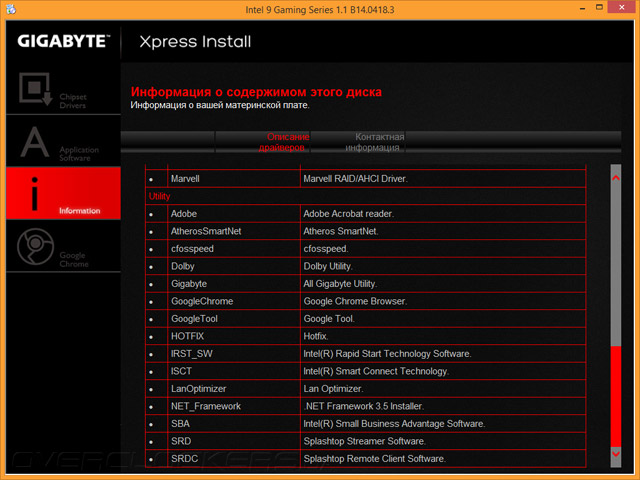

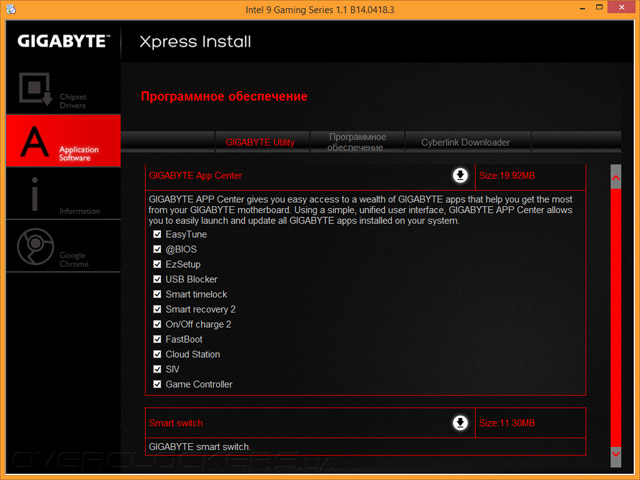

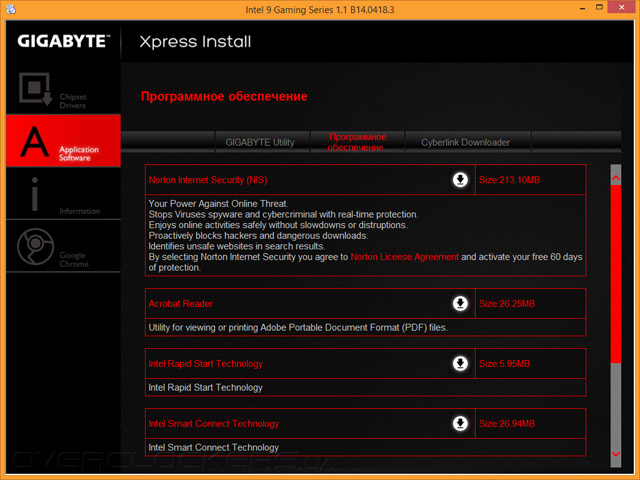

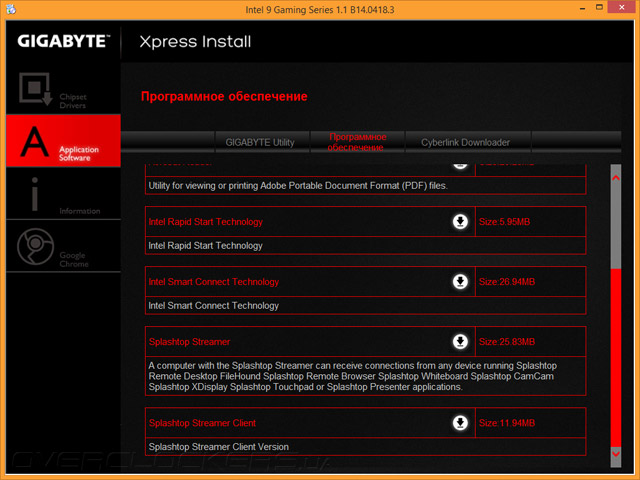

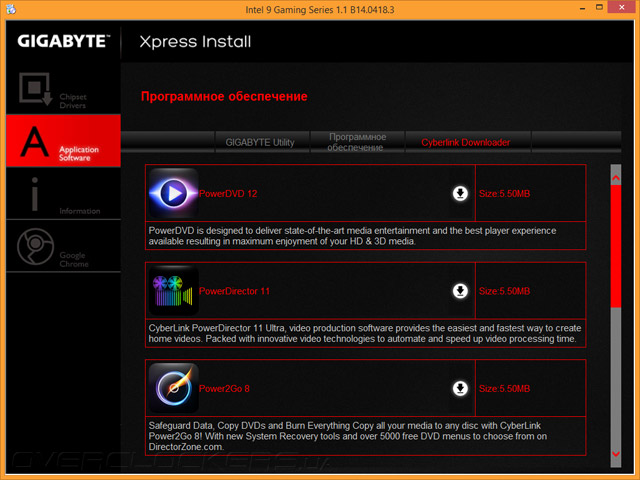

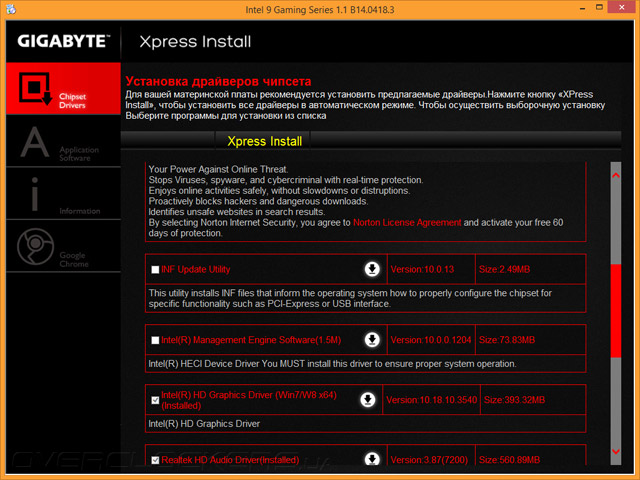

Номер сборки у комплектного диска оказался таким же, как у дисков, что были включены в комплект с другими платами серии Gaming, побывавших в нашей лаборатории. Набор драйверов, присутствующий на нём, превозмогает потребности младшей платы, где нет дополнительных контроллеров. Установщик Creative SB X-Fi MB3 оказался включен в список драйверов, видимо для того, чтобы рядовой пользователь не забыл воспользоваться этим специальным предложением.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

С установкой проблем не было. Управляющая утилита Killer Network Manager запустилась тоже без проблем. Она неоднократно фигурировала в наших материалах, поэтому для более детального знакомства с ней предлагаю изучить обзор, к примеру, MSI Z87M Gaming.

Gigabyte GA-Z97X-Gaming 3

Работоспособность фирменного программного комплекса от Creative не вызывала никаких нареканий. Для более глубокого понимания его возможностей можно изучить обзор родственной Gigabyte GA-Z97MX-Gaming 5.

Gigabyte GA-Z97X-Gaming 3

Все программные наработки производителя системной платы включены в состав комплекса App Center.

Gigabyte GA-Z97X-Gaming 3

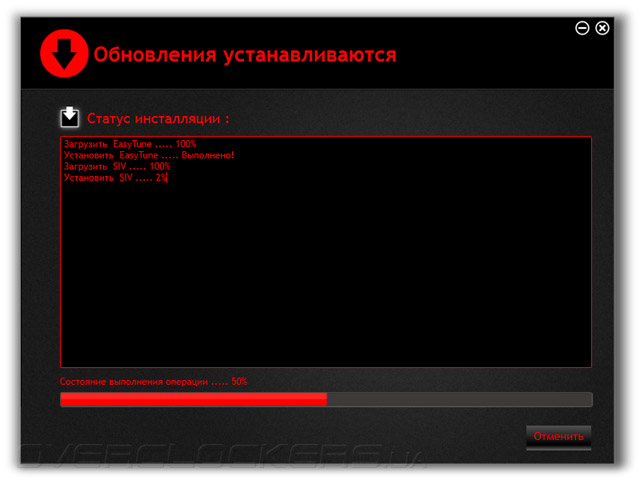

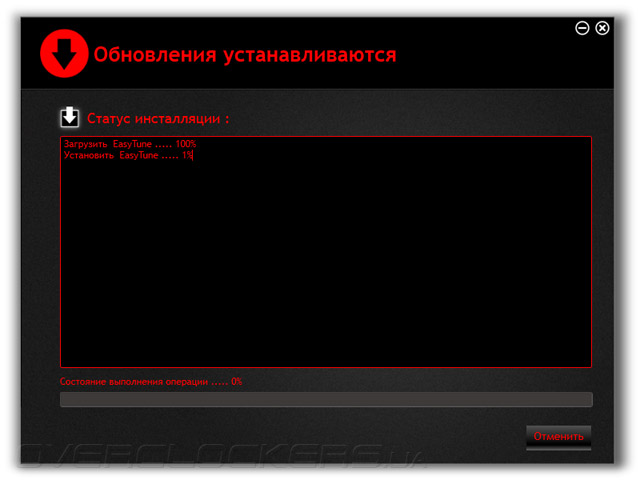

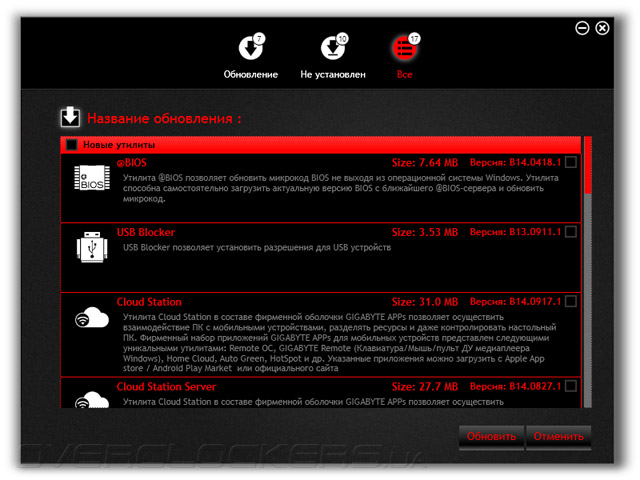

Вне зависимости от выбранного набора утилит, среди установленных оказывается мастер, чья роль сводится к отслеживанию появления свежих версий драйверов и утилит, как установленных в системе, так и из списка доступных для «чистой» установки. При первом запуске она позаботится о собственном обновлении, а затем проведёт необходимую процедуру по отношению ко своим подопечным.

Gigabyte GA-Z97X-Gaming 3

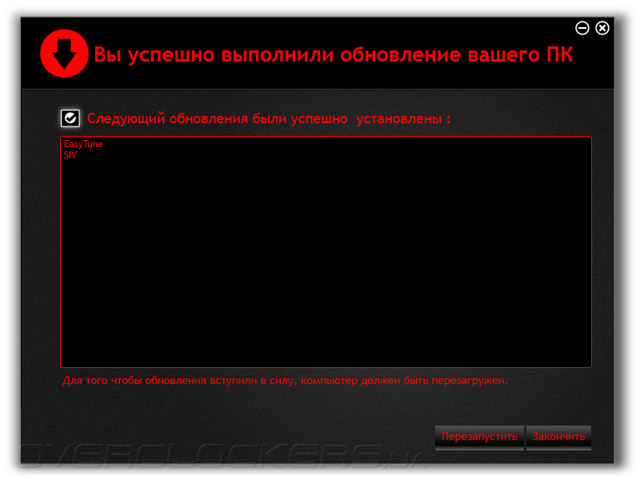

Исполняет свои обязанности она корректно, а скорость загрузки свежих версий утилит с ресурсов компании не может не радовать, хотя следует признать, это явление не было таким всегда, а является следствием по работе над ошибками и улучшением функциональных возможностей продуктов. Несколько месяцев назад этот момент вызывал большое недовольство даже в случае обладания скоростным соединением.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

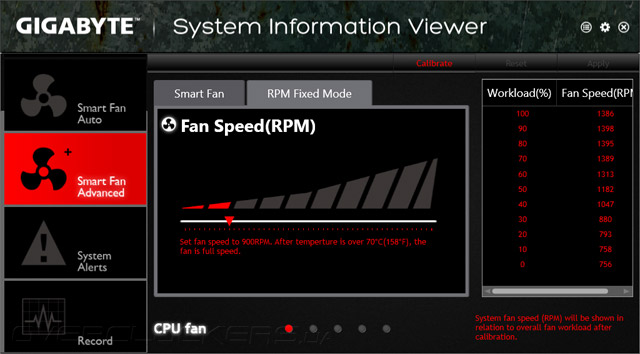

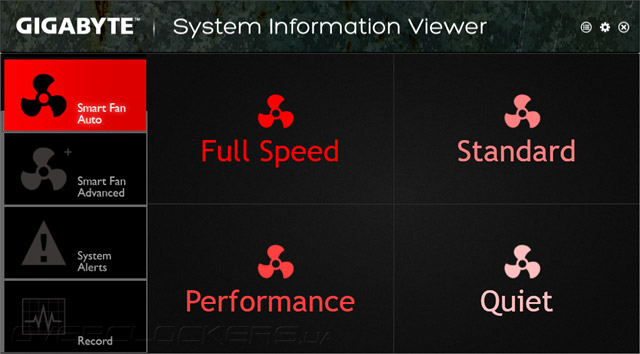

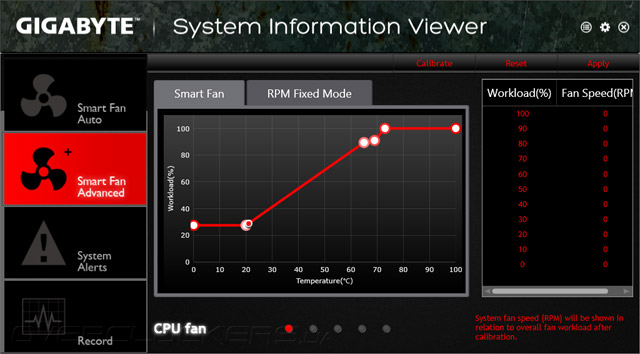

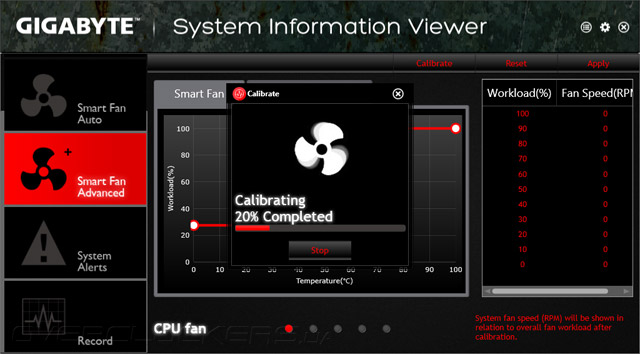

System Information Viewer призван донести до пользователя понимание тех режимов работы системных компонентов, которые вошли в состав его ПК. Страница Smart Fan Auto позволит в один миг изменить режим работы системных охладителей согласно готовым профилям, а на странице Advanced можно подойти к этому вопросу со всей серьёзностью. Каждый из вентиляторов после процедуры калибровки обзаводится собственным паспортом, после чего можно, опираясь на полученные значения, составить собственный алгоритм функционирования элементов охлаждения. В распоряжении оказываются два варианта — интерактивная карта с модификацией сценария, либо упрощенная фиксация оборотов на желаемом уровне; они будут расти после превышения отметки в 70 °C температурой процессора. Всего доступно четыре канала, для первого, относящегося к ЦП, можно использовать два вентилятора с независимой системой мониторинга их оборотов. Для главного гнезда используется метод ШИМ по изменению частоты вращения, а все остальные используют механизм понижения питающего напряжения.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

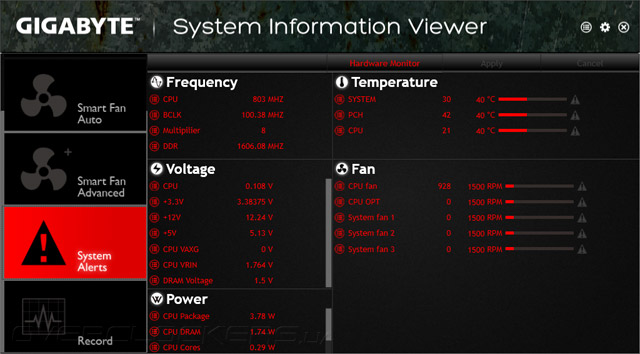

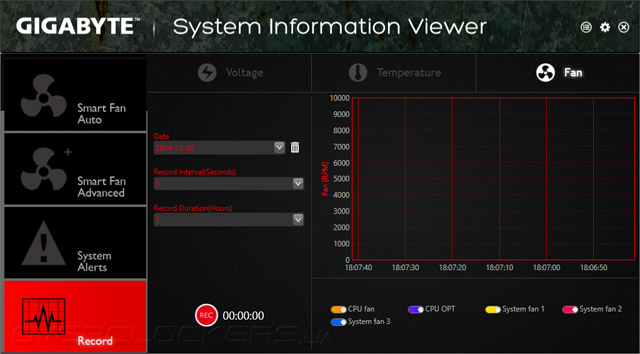

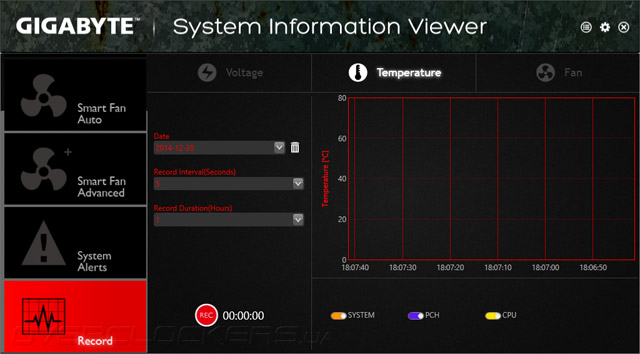

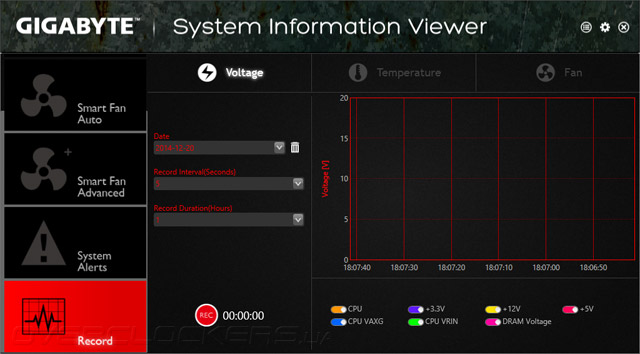

Также этот программный продукт может помочь отследить изменение значений важных величин — температур, напряжений, да и частоты вращения вентиляторов в том числе. Предусмотрено несколько способов, в число которых входит немного преображённый Hardware Monitor, весьма похожий на него по сути инструментарий, находящийся на вкладке Record, где доступны опции и настройки, предваряющие начало момента фиксации значений.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

В этот раз я впервые заметил несколько необычный способ отображения величин в виде отрисовки графиков кривых справа налево.

Gigabyte GA-Z97X-Gaming 3

Большое окно продукта можно преобразить в намного меньшее, которое после этого станет напоминать гаджет Рабочего Стола Windows. С корректным мониторингом напряжения ЦП всё ещё имеются непреодолимые проблемы.

Gigabyte GA-Z97X-Gaming 3

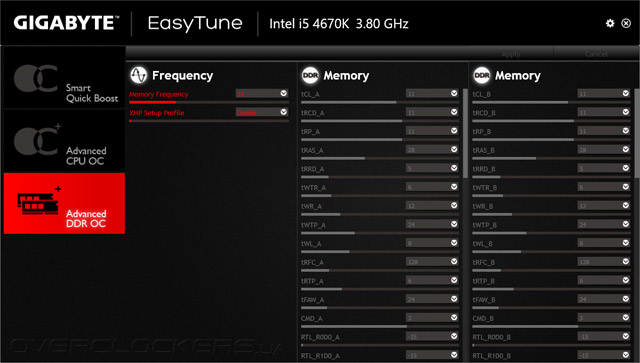

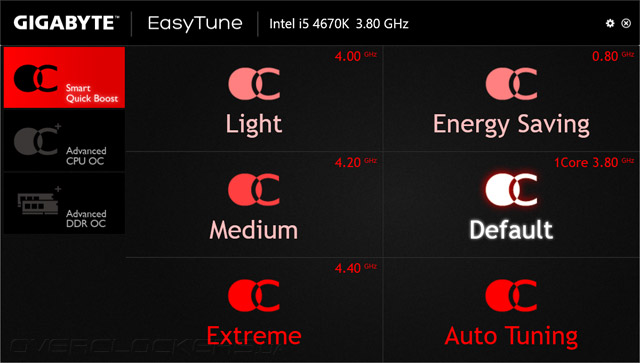

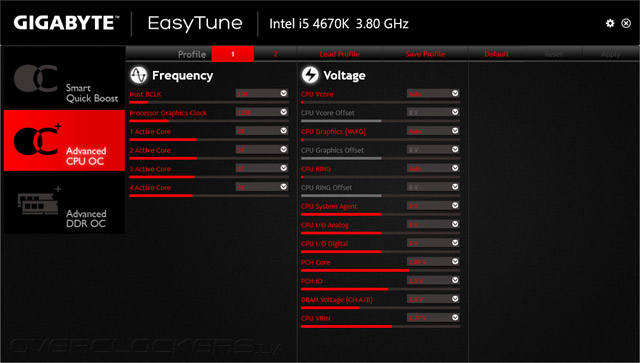

Другая фирменная утилита EasyTune предлагается для быстрой и простой настройки системы. Для этого предусмотрены несколько режимов в разделе Smart Quick Boost. Для полной настройки предложены другие страницы — Advanced CPU и DDR OC. Там нет ничего нового относительно возможностей UEFI.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Исходя из имеющегося списка утилит, можно смело объявить GA-Z97X-Gaming 3 полноценным игровым продуктом в нынешнем типичном понимании этого слова. Что же до возможностей разгона, в том числе и при помощи фирменных сценариев, то самое время проверить всё в рамках реальных испытаний.
