Обзор материнской платы Gigabyte GA-Z97X-Gaming 3 для процессоров Intel Haswell

Разгонный потенциал

Прежде всего отмечу, что в составе тестового стенда используется модифицированный Core i5-4670K. Заменённый в нём термоинтерфейс позволяет максимально выгодно использовать его потенциал, вместе с тем понижается и действующая температура.

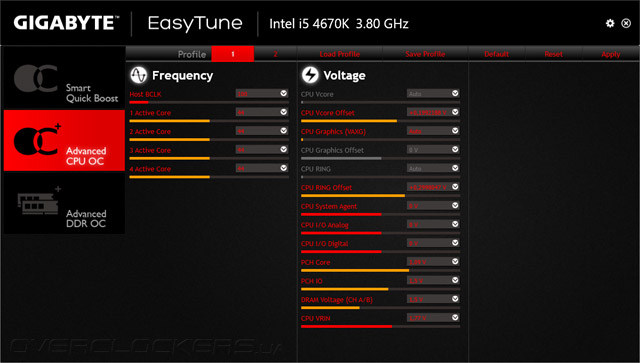

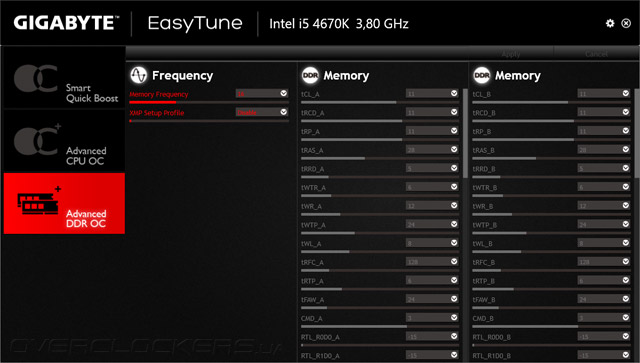

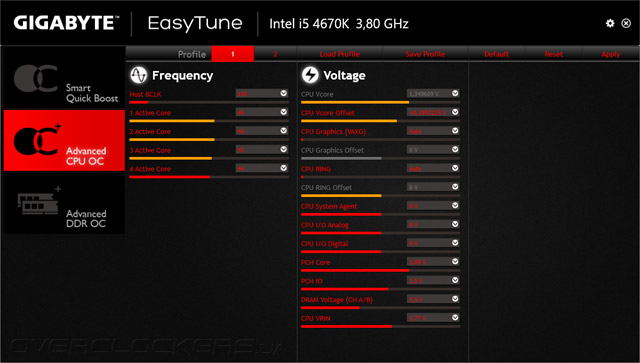

Испытания откроют фирменные профили, заготовленные производителем в собственной утилите EasyTune. Комплекс мер «Extreme» обещает добиться повышения частоты до 4,4 ГГц.

Gigabyte GA-Z97X-Gaming 3

Отрадно, что после перезагрузки именно такое значение оказалось свойственно для каждого варианта использования системы, вне зависимости от привязки к Turbo Boost. Напряжение для вычислительных блоков повышалось на 0,2 В, а для кольцевой шины — на целых 0,3 В. Прочие параметры оказались нетронуты, в их число вошла и оперативная память, функционирующая на штатной частоте 1600 МГц.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

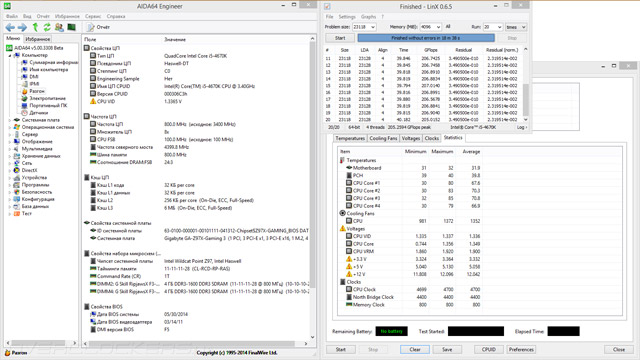

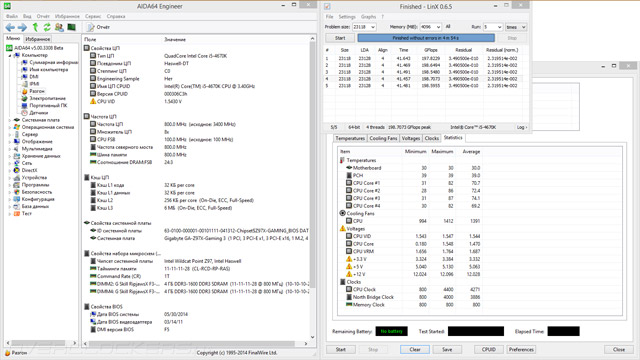

Оказалось, что частота блока Uncore выросла до 4 ГГц. Все задачи, проводимые в рамках экспресс-тестирования выполнялись корректно, без ошибок. Использование LinX выявило склонности в ещё большем повышении устройством напряжения на ЦП — до 1,4 В, но при этом нестабильности или перегрева не было. Энергосберегающие технологии в простое работали исправно.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

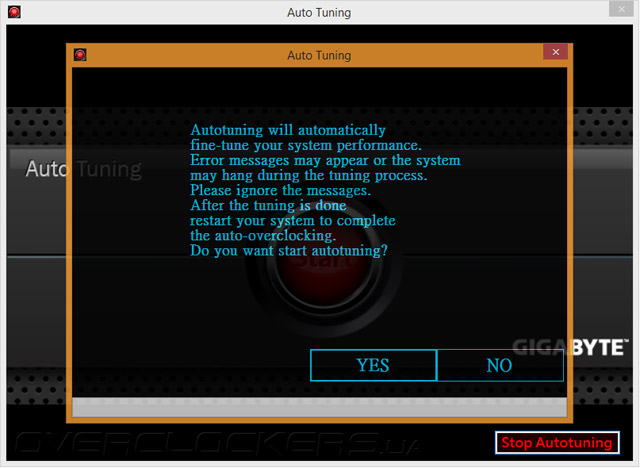

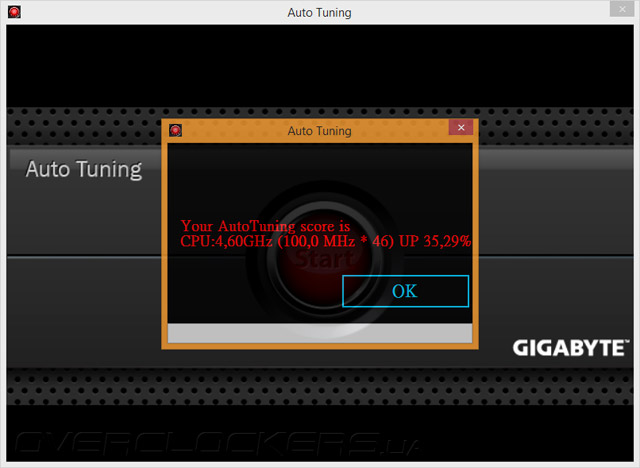

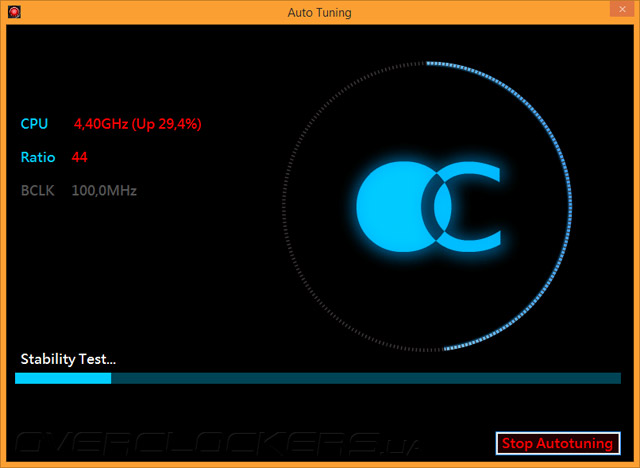

Другой алгоритм из EasyTune — поиск стабильной частоты посредством Auto Tuning. После некоторого числа времени, ушедшего на проведение подбора частоты, удалось дождаться оповещения, где сообщалось о достижении отметки 4,6 ГГц. Нужно отметить, настройки сохраняются исключительно в среде ПО.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Однако теперь во всей красе используется механизм Turbo Boost, где множитель x46 будет характерным лишь в самых простых задачах. Прирост напряжения для питания вычислительных блоков остался на таком же уровне — всего 0,2 В, зато базовое значение составило 1,345 В, что оборачивается угрожающей итоговой величиной 1,545 В. Настройки для Uncore оказались нетронутыми, как и все параметры, относящиеся к модулям ОЗУ.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

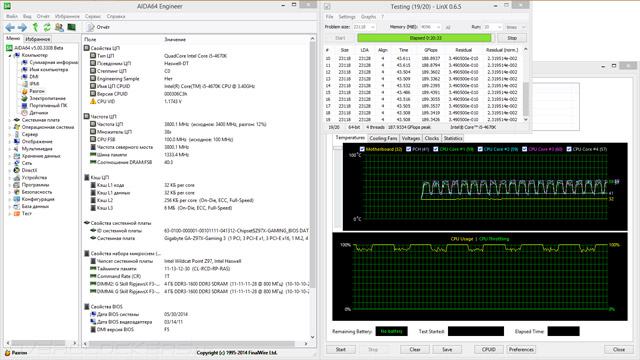

Частота кольцевой шины выросла до 4 ГГц, а действующим значением для ядер ЦП оказались знакомые 4,4 ГГц. Модифицированный экземпляр Core i5-4670K с честью выдержал небольшой стресс-тест, но использовать такой профиль для повседневных задач я бы не стал, особенно учитывая итоговый уровень быстродействия, достижимый при помощи готового профиля Extreme.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

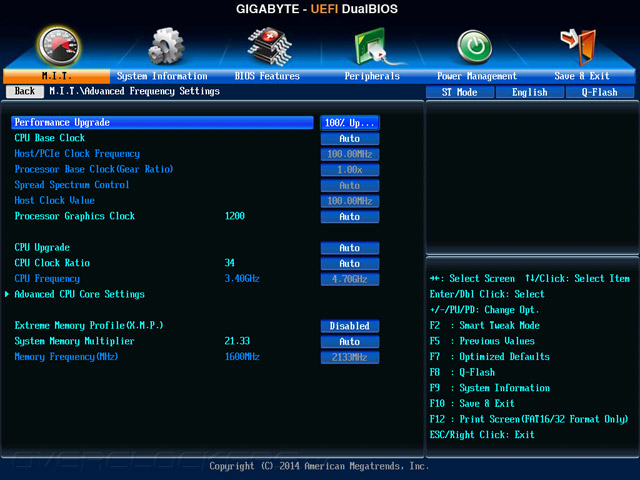

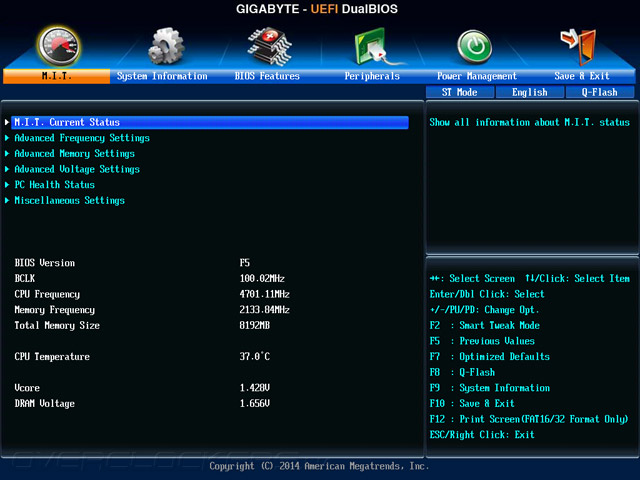

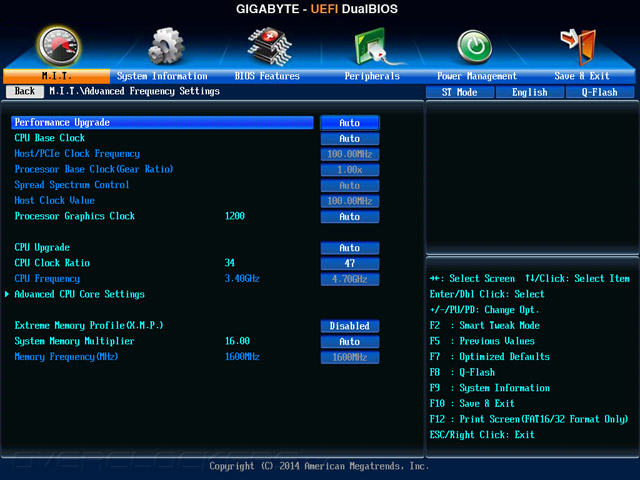

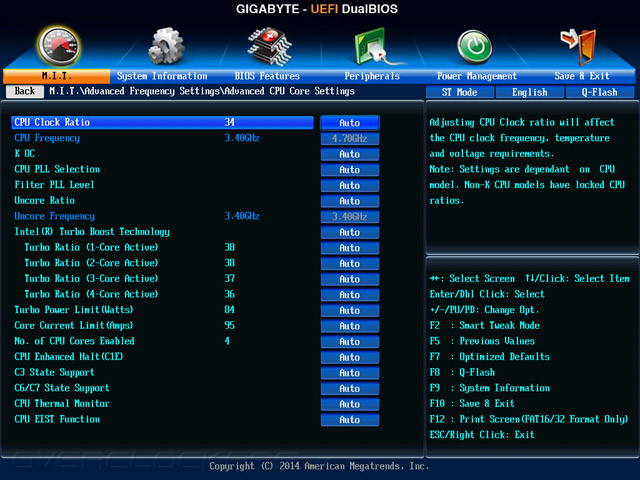

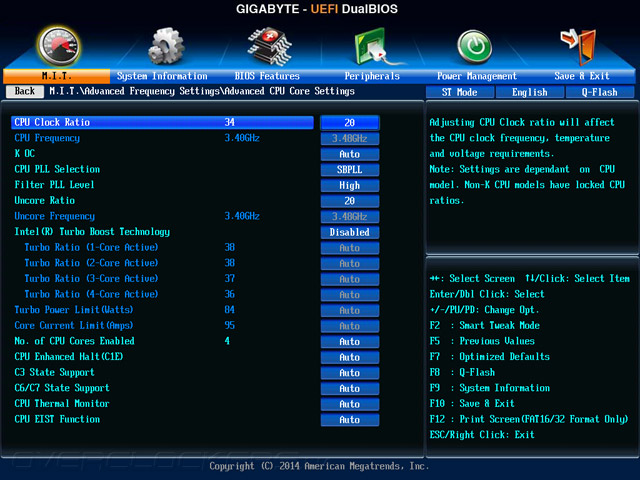

Без привлечения программных средств в среде Windows можно воспользоваться выбором одного из заготовленных сценариев в среде UEFI. Наибольший из них сулит частоту 4,7 ГГц, называется он «100% Upgrade». Для этого напряжение ЦП повышается до 1,42 В, а ещё разгоняется DRAM до значения, предусмотренного её профилем XMP. Напряжение при этом растёт до необходимых 1,65 В.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

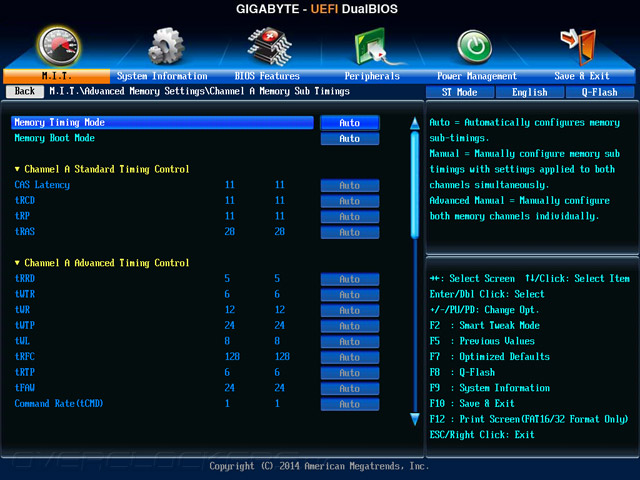

Конфигурация задержек при этом устанавливается особая, она имеет вид 11-14-14-36-1Т. Простые операции при таких настройках выполняются безошибочно, но испытание посредством LinX система не проходит — сразу же обнаруживаются ошибка в расчётах.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Характер устройства не оказался уникальным, он присущ практически всему ряду материнских плат от Gigabyte. Неподготовленный пользователь может рассчитывать на автоматический разгон системы, но следует понимать — полноценным он не будет.

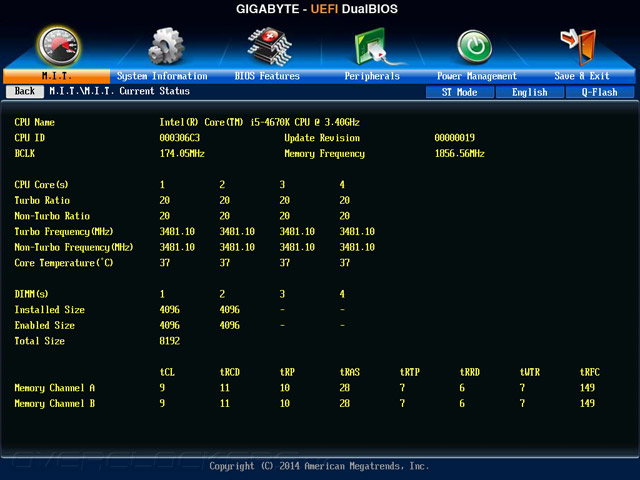

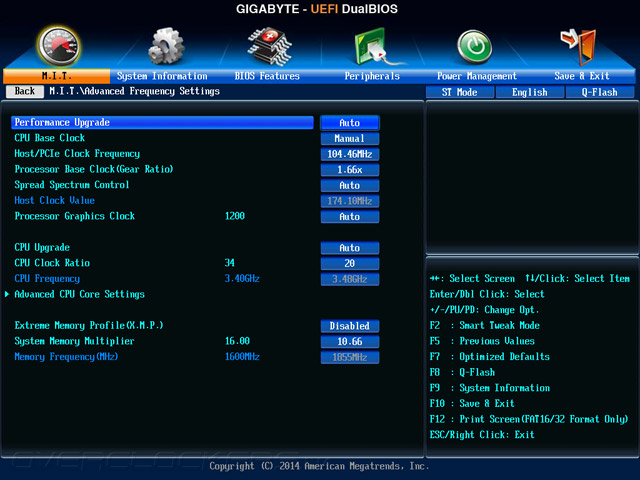

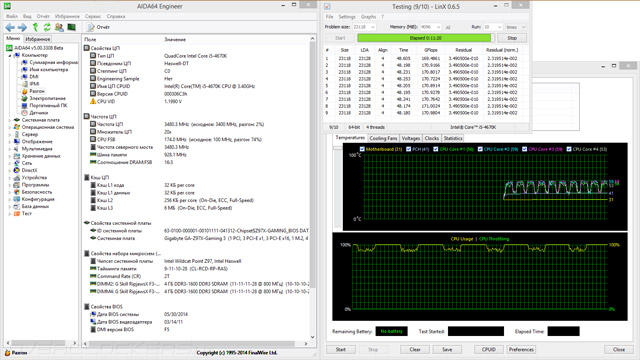

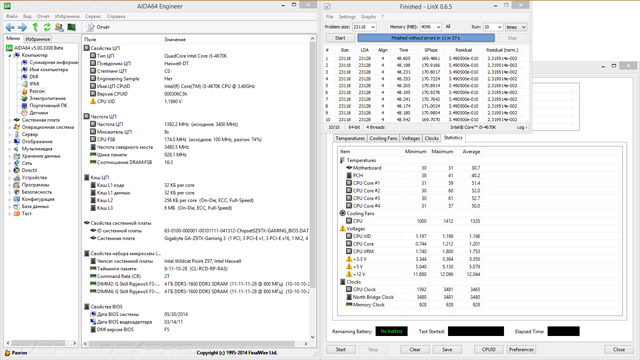

Не смотря на родство с моделью GA-Z97X-UD3H, результаты повышения базовой частоты оказались куда интереснее. Удалось достигнуть отметки 174 МГц. В таком режиме система не только корректно работала, а и успешно проходила «холодный» старт. Этот результат также вполне типичен для многих продуктов от Gigabyte, он не претендует на какие-либо рекорды на фоне изделий из конкурирующих лагерей.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

В ходе испытаний GA-Z97X-Gaming 3 проявила себя с хорошей стороны. В результате установки неработоспособных параметров и спустя несколько неудачных попыток включений, она загружалась с настройками по умолчанию, что позволяло системе пройти POST и выдать оповещение о неудачности разгона системы с текущими параметрами. В результате можно было переместиться в среду UEFI и отредактировать ряд значений, без необходимости повторного их внесения, как это бывает при полном сбросе настроек CMOS.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

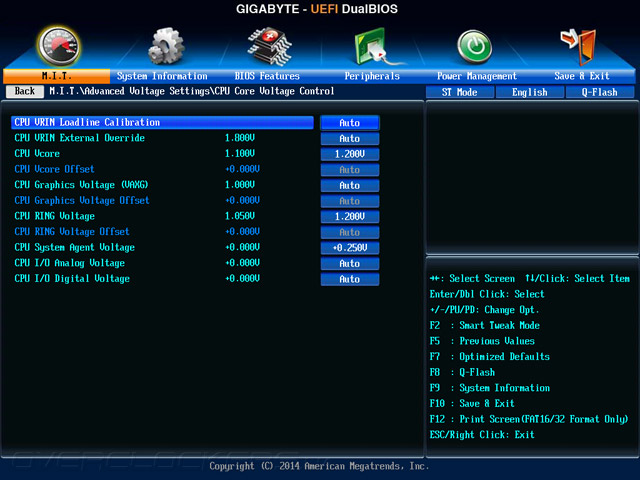

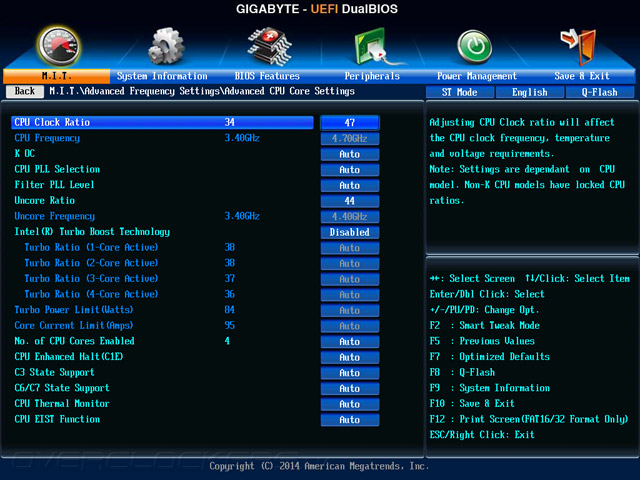

Следующим этапом проверки является разгон ЦП до 4,7 ГГц. Для этого необходимо повысить напряжение до 1,35 В, а входное VRIN установить на отметке 1,9 В. Также разгоняется и кольцевая шина. Её функционирование на 4,4 ГГц требует повышения соответствующего напряжения до 1,3 В, но платы на Z97, все за весьма редким исключением, повышают установленное значение на 0,05 В, поэтому устанавливаемое составляло 1,25 В.

Нрав механизма стабилизации напряжения оказался неизменным. Выбирая профиль Turbo как наиболее предсказуемый (остальные так или иначе приводят к итоговому снижению величины), нужно учитывать грядущий рост параметра. Устанавливая 1,86 В, я получал в ходе тяжёлых нагрузок рост напряжения до 1,92 В, а средним значением по итогу тестирования являлись искомые 1,9 В. Вместе с этим повышалось и напряжение на самих вычислительных ядрах, поэтому его в UEFI пришлось немного снизить — до 1,335 В.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Благодаря таким настройкам система функционировала стабильно, энергосбережение тоже продолжало работать.

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

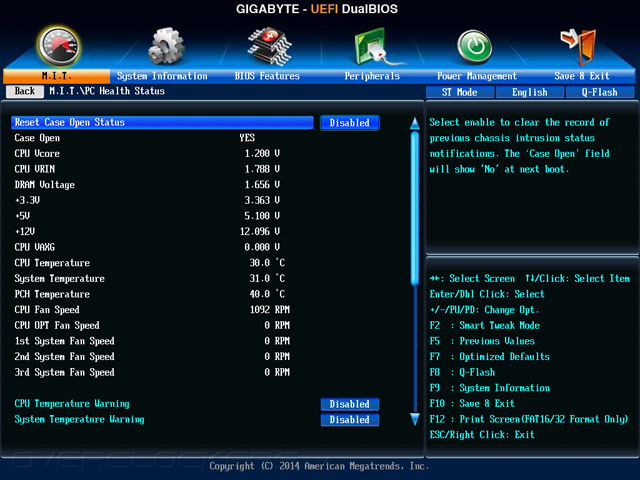

Упрощённые радиаторы в системе питания ЦП привели к небольшому росту температуры на этом участке платы. Наибольшим зафиксированным значением оказалась величина 71 °С, верхние грани радиаторов прогревались лишь до 50 °С. Потребление энергии при этом не превысило полученные при таких же условиях границы на другой продукции от Gigabyte, скорее итоговые величины оказались даже немного ниже, это 84–300 Вт.

Gigabyte GA-Z97X-Gaming 3

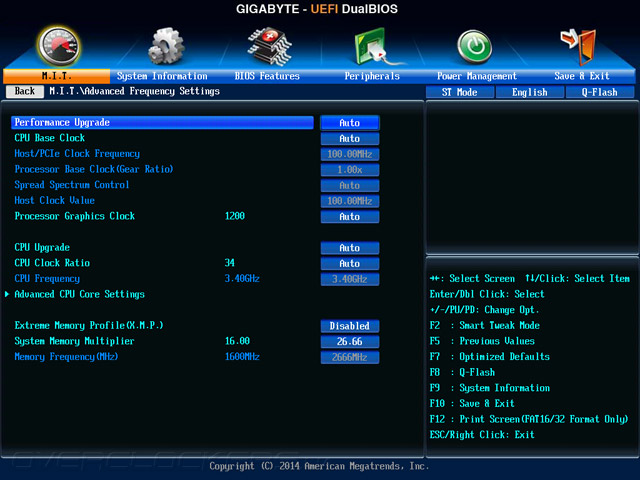

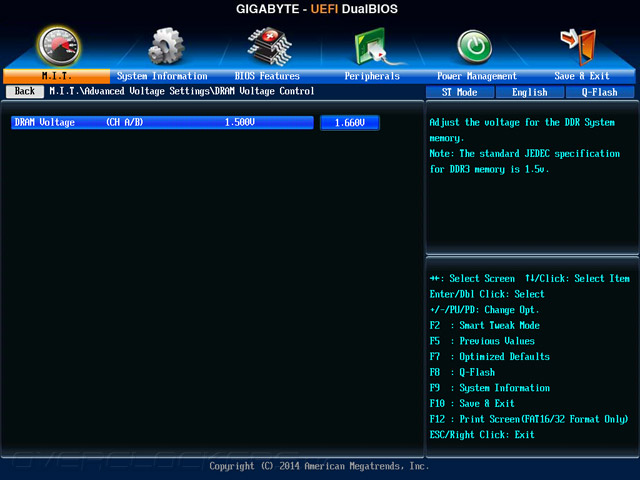

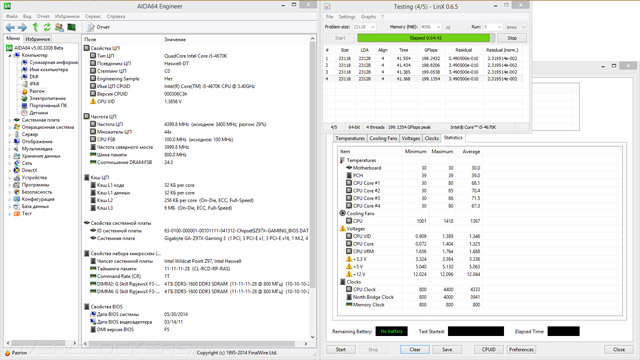

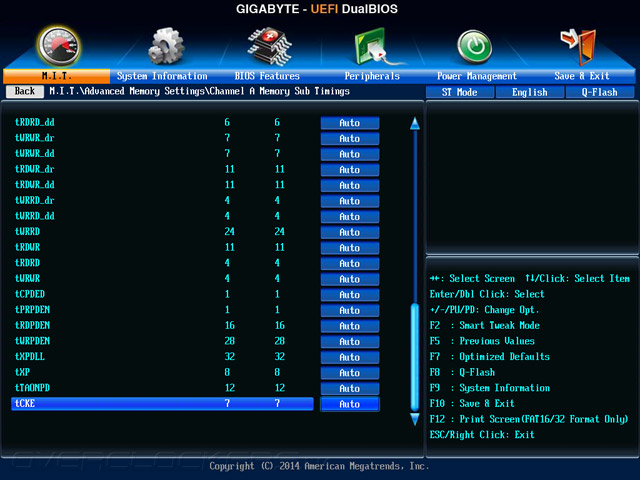

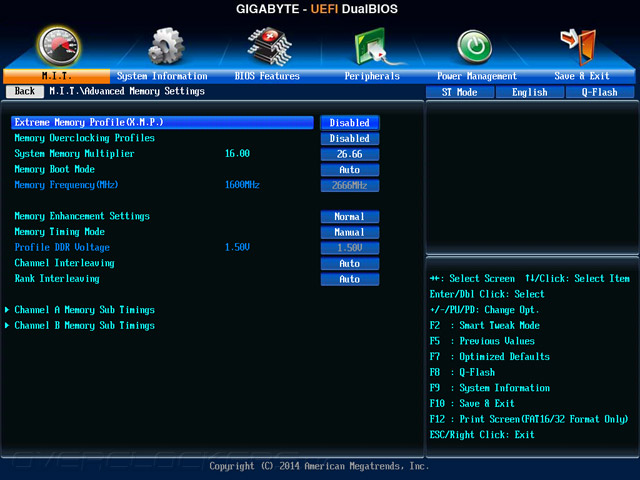

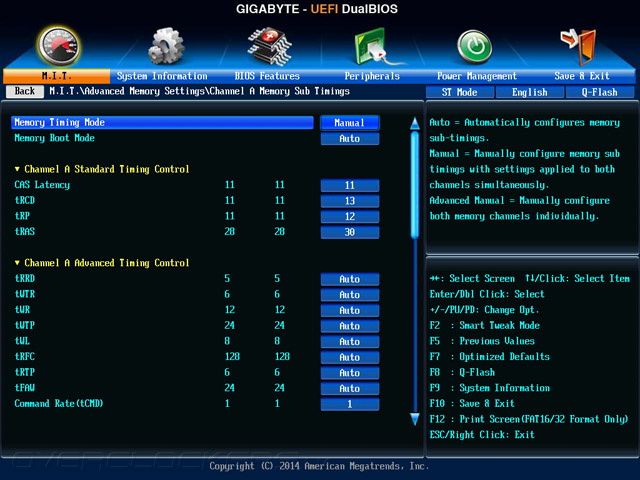

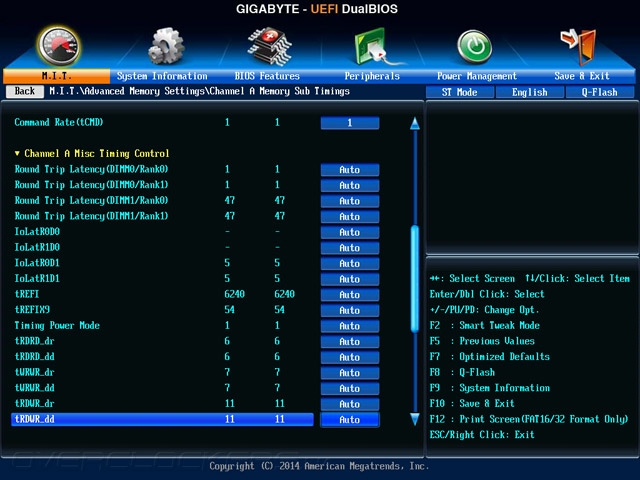

Отрадно, что с разгоном оперативной памяти проблем не было. Модули заработали с не один раз проверенными параметрами на разных платах. Частота повышалась до 2666 МГц при питающем напряжении 1,76 В. Задержки при этом описывались формулой 11-13-12-30-1T.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3Gigabyte GA-Z97X-Gaming 3

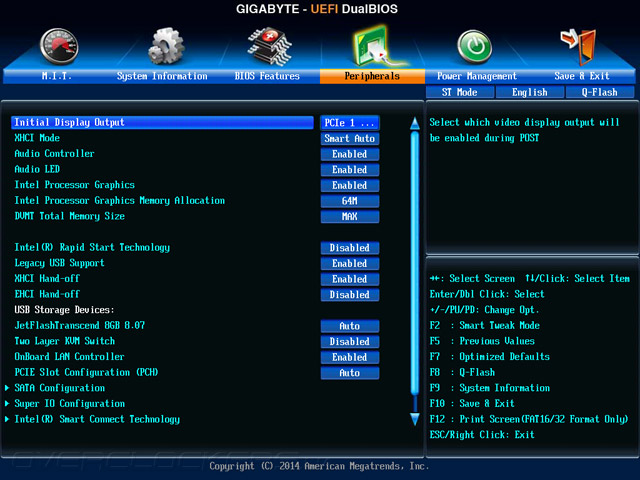

Со всеми поставленными задачами испытуемая справилась. Небольшие замечания вызывает механизм LLC, но внимательно изучив его особенности, можно грамотно настроить систему для безошибочной работы. Закономерно упрощения конструкции радиаторов привели к росту температуры, но полученные измерения не являются критичными, а разница между результатами от более дорогих изделий не составляет и десятка градусов. Процесс настройки может утяжелить малое число контролируемых параметров посредством программного мониторинга, но в итоге, пусть даже проявив некоторую настырность, вполне по силам осуществить настройку системы с полной отдачей от каждого компонента. Безусловно, для разгона старших моделей процессоров необходимо позаботиться об их грамотном охлаждении. А для продуктов от Gigabyte фирменной чертой также будет принудительный отказ от услуг встроенного видеоадаптера.


Тестовый стенд

В состав стенда вошли:
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 5.00 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97X-Gaming 3 F5 5.00.3308 4.1.627-x64 2.2.282 1.4.828
ASUS B85-Pro Gamer 2103 4.70.3248 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

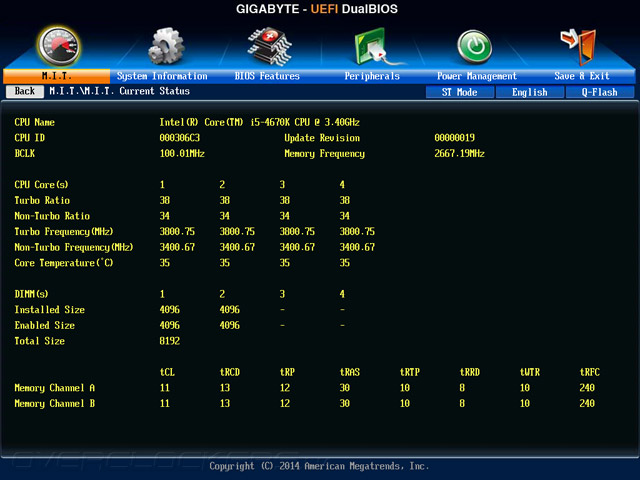

Во время работы с активированным профилем XMP действующей частотой процессора Core i5-4670K являлось значение 3,8 ГГц. То есть результаты тестирования должны не слишком отличаться от тех, что были получены на подавляющем числе прежде побывавших у нас системных плат, где частота ЦП оказывалась идентичной.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

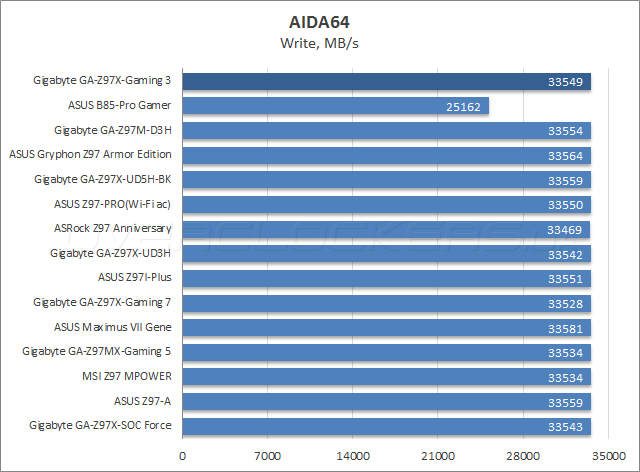

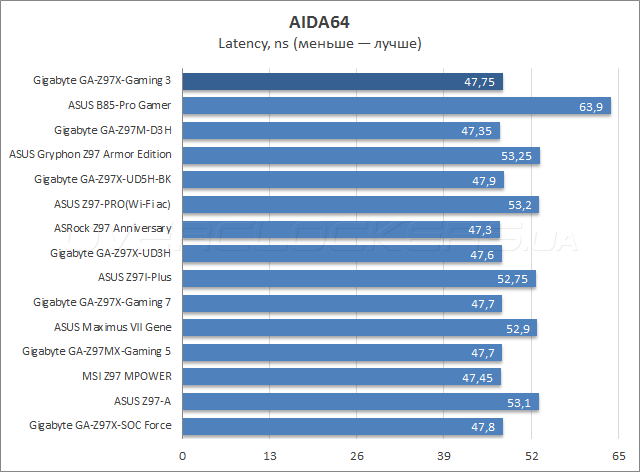

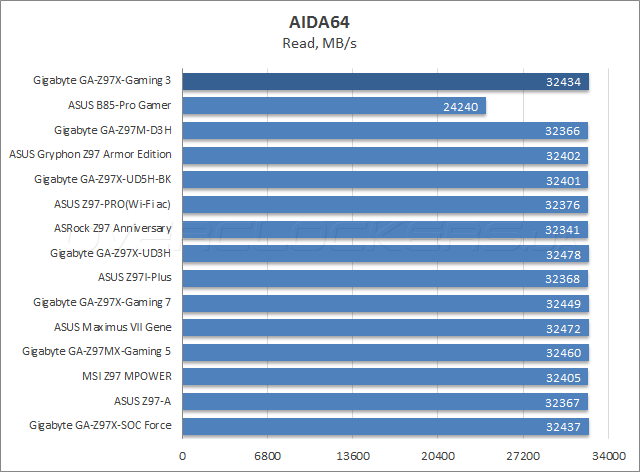

Подсистема памяти функционирует надлежащим образом.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

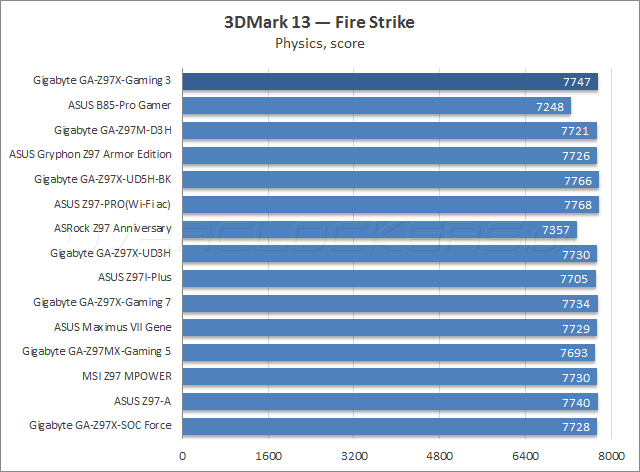

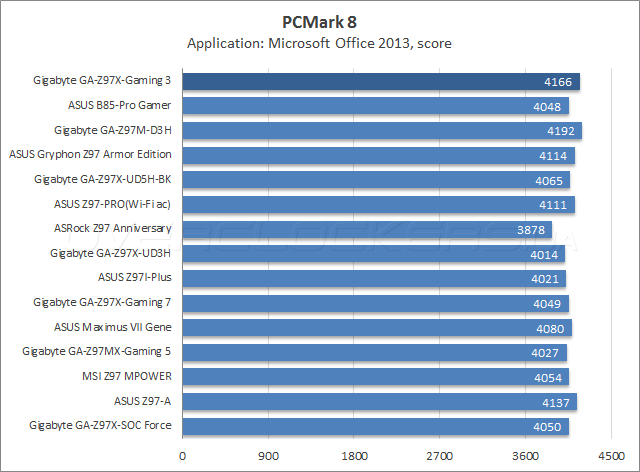

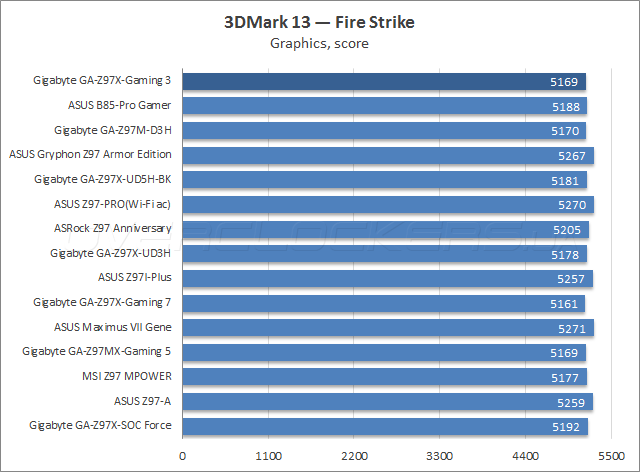

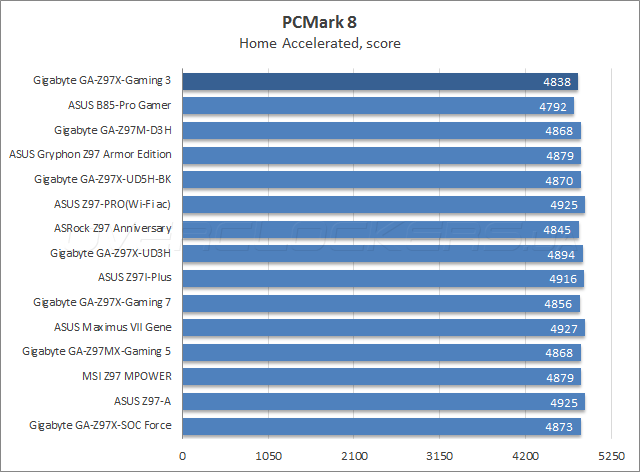

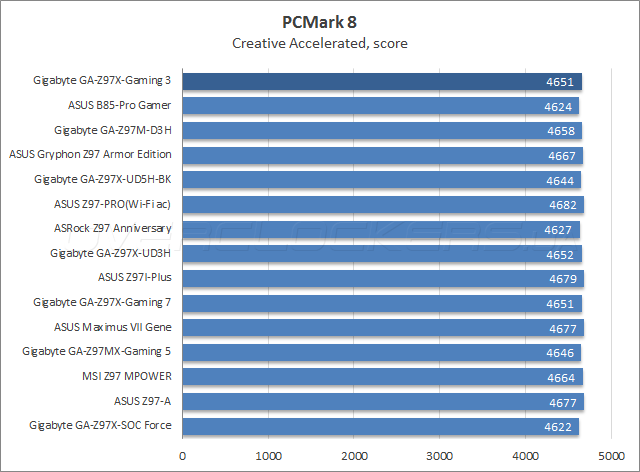

Результаты, полученные в ходе выполнения сценариев в тестовых пакетах от Futuremark, тоже не могут вызывать нарекания.

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

Gigabyte GA-Z97X-Gaming 3

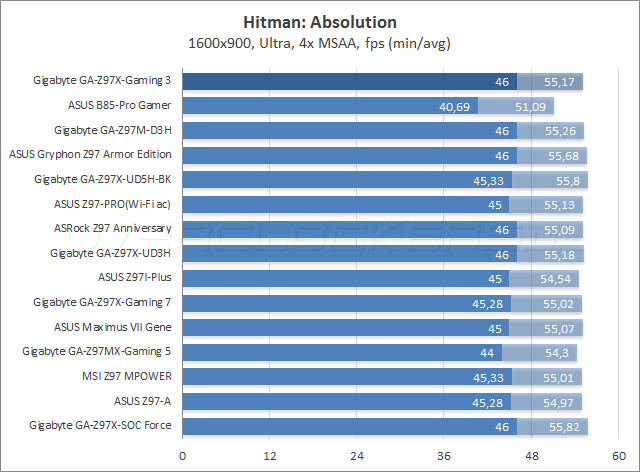

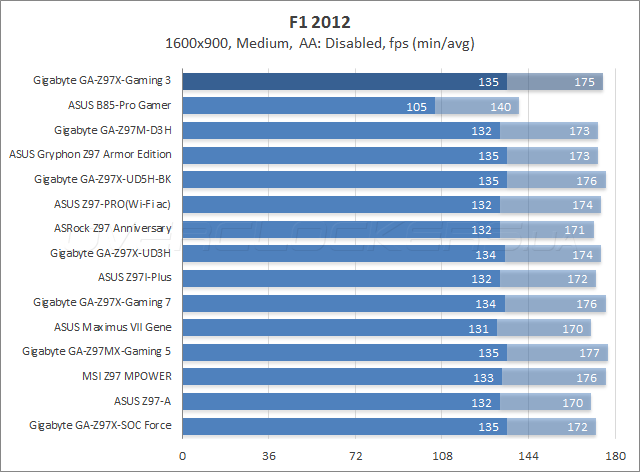

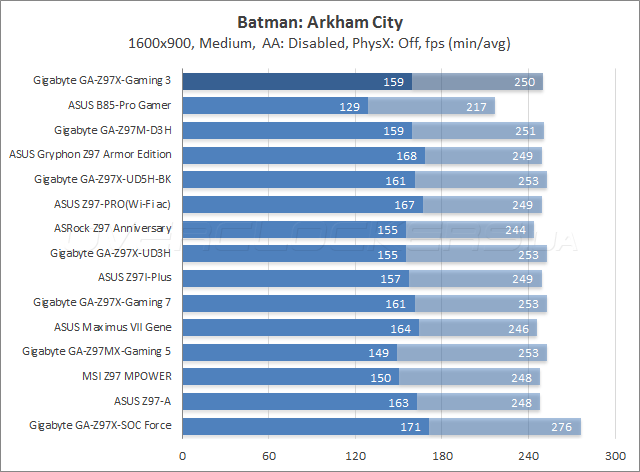

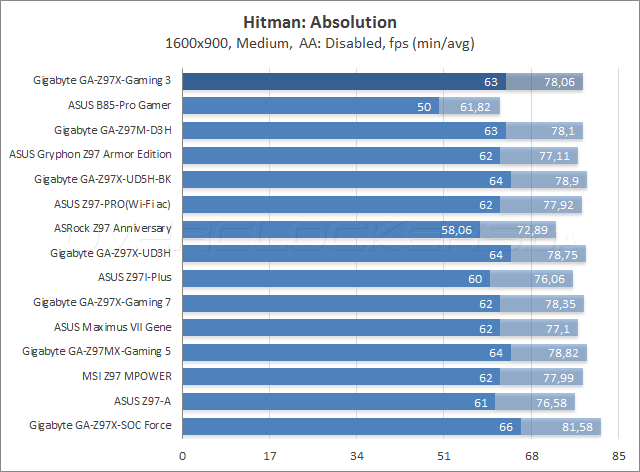

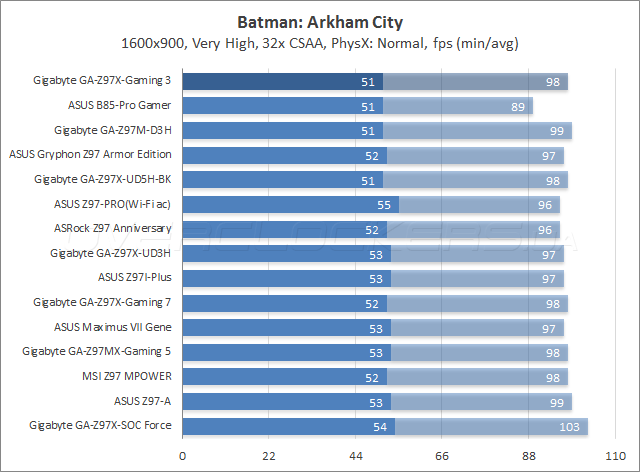

В играх GA-Z97X-Gaming 3 продемонстрировала ожидаемо хорошие и стабильные результаты.


Энергопотребление системы

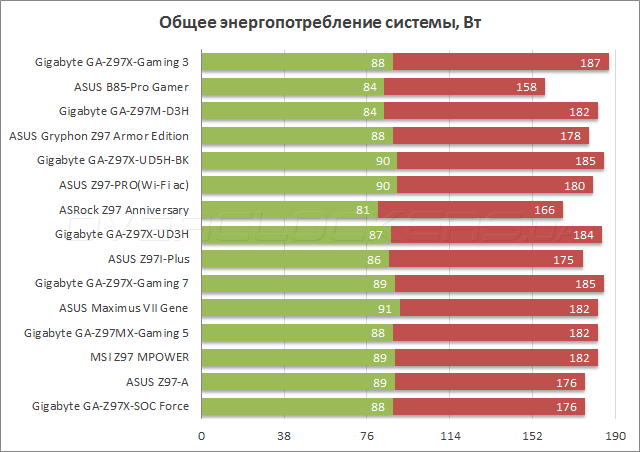

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97X-Gaming 3

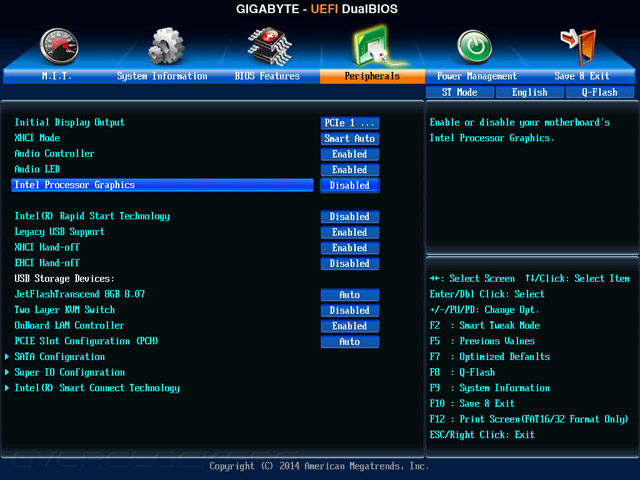

Оказалось, ахиллесовой пятой продукта является его слегка завышенные аппетиты. Памятуя о полном отсутствии на борту каких-либо дополнительных контроллеров, это можно списать на используемую иллюминацию и активированное видеоядро от Intel. Отказ от последнего приводит цифры к границам 83–181 Вт, а отключение линейки светодиодов позволит отыграть ещё один ватт потребляемой энергии. Однако подобные трюки можно проделать и на других платах, поэтому здесь устройство комплиментов не получает.


Вывод

По результатам проведенного обзора можно смело заявить о готовности изделия выполнять свою работу не только в штатных режимах эксплуатации, но и проводить, причём — весьма успешно, ряд разгонных мероприятий. Со всеми испытаниями GA-Z97X-Gaming 3 справилась: удалось, пусть не рекордно, повысить опорную частоту, добиться полной отдачи от модулей оперативной памяти и модифицированного экземпляра Core i5-4670K. Для аудитории, не слишком разбирающейся в разгоне, существуют готовые профили, доступные как в среде UEFI, так и в фирменном ПО для операционной системы Windows. Среди них можно найти вполне работоспособные сценарии работы системы.

Упрощения в дизайне, на которые пошли разработчики с целью снизить окончательную цену продукта, минимально повлияли на функциональные и температурные показатели. Поругать можно лишь повышенное энергопотребление при сравнении с другими материнскими платами. Непростым является работа со стабилизатором питания ЦП, а ещё небольшой набор напряжений, за которыми проводится наблюдение, реализованное в рамках программного мониторинга, также не упрощает процесс разгона.

Что же до имиджевой составляющей, то здесь всё вполне характерно. Killer Network и фирменная конфигурирующая утилита, а также старший звуковой кодек ALC1150 от Realtek в сумме с ПО от Creative позволяют смело заявить о честной игровой направленности продукта. Пусть звуковая подсистема не выделяется чем-либо впечатляющим на фоне остальной продукции игровой серии от Gigabyte, общее впечатление о звучании можно охарактеризовать как хорошее, с детальными ВЧ и кое-какой артикулярностью в зоне НЧ, чего не может произойти с более дешёвыми кодеками, какими бы аппаратными или программными продуктами они не дополнялись.

Недовольными могут оказаться пользователи, уделяющие повышенное внимание к внешнему виду продукта. Для всех остальных такая материнская плата может стать хорошим вариантом для создания высокопроизводительного, в том числе и игрового ПК.
