Обзор материнской платы Gigabyte GA-Z97X-UD3H для процессоров Haswell

Одной из первых плат на основе Z97, побывавшей в нашей лаборатории, оказалась ASUS Z97-A — модель, олицетворяющая собой тот рубеж, когда упрощения ещё не добрались до чего-либо, но, в то же самое время, избыточной функциональности там тоже нет. Своеобразным конкурентом для неё выступает сегодняшний тестовый образец от компании Gigabyte.

GA-Z97X-UD3H обходится лишь возможностями, предоставленными набором системной логики Intel Z97, и только небольшой довесок составляет интерфейсный порт PCI. Подсистема питания CPU выглядит вполне уверенно, что определённо является важным для оверклокерсокой аудитории. Сложно не отметить значительные упрощения на фоне предшественницы — GA-Z87X-UD3H. На неё больше похожа прежде рассмотренная Gigabyte GA-Z97X-Gaming 7, ведь там расположились POST-индикатор, точки по замеру системных напряжений, кнопки включения и перезагрузки, дополнительный контроллер SATA и прочие особенности, которых на рассматриваемой модели уже не найти. Здесь используется звуковой кодек последнего поколения от Realtek, к которому не прилагается никакого бонусного программного обеспечения. Сетевой контроллер от Intel наоборот таковым оснащён — это решение стороннего разработчика, к слову, специалисты из ASUS привлекали его же для своей платы.

Gigabyte GA-Z97X-UD3H

Такие упрощения позволили значительно опустить ценник на продукт. Так, к моменту написания обзора, он составлял $145 на зарубежных торговых площадках, тем самым представляя собой чуть более выгодное предложение. На нашем рынке стоимость GA-Z97X-UD3H пока выше на сорок долларов, но и модель ASUS также дороже.

Модель Gigabyte GA-Z97X-UD3H (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*(OC), максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 1 (ITE IT8892E)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (4 разъёма на задней панели, Z97)
SATA Express 1 (Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC1150 (7.1, HDA)
Texas Instruments NE5532
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI


Упаковка и комплектация

Продукция серии Ultra Durable ничем особым удивлять не спешит, равно как и представители игровой и оверклокерской линеек — лицевая часть коробки содержит лишь самые основные сведения о возможностях изделия на фоне ассоциативного изображения.

Gigabyte GA-Z97X-UD3H

Обратная часть более информативна. Фотография платы с легендой доносят до покупателя основные возможности продукта, для полноты картины есть таблица с набором основных характеристик, всё это дополняет отдельное фото задней панели. В левой части расписаны основные особенности, а в самом низу пытливый взор сможет наткнуться на эмблему cFosSpeed, той самой утилиты для управления сетевым адаптером.

Gigabyte GA-Z97X-UD3H

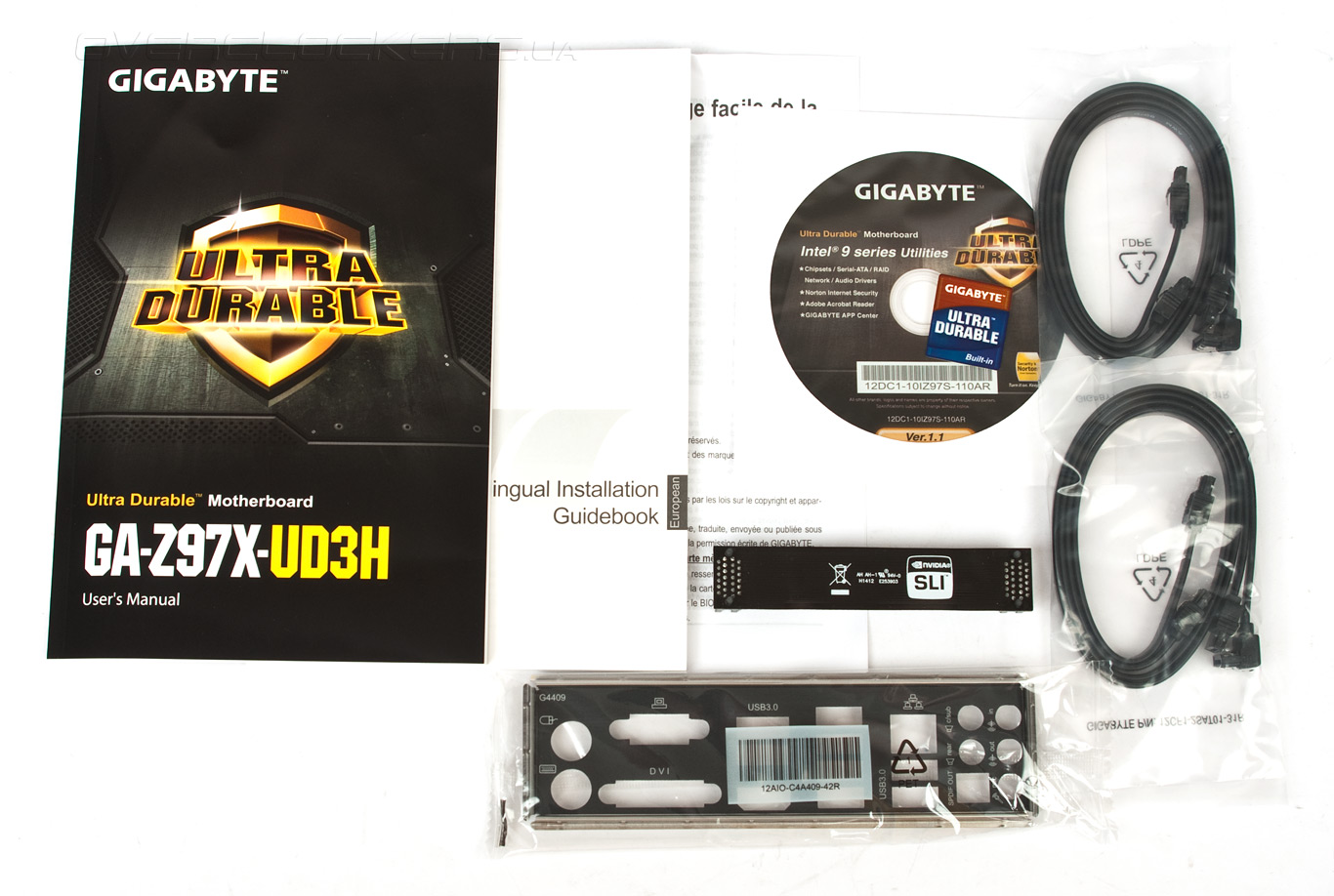

Удивительным образом комплект поставки совпадает с двумя прежде рассмотренными платами производства Gigabyte, хотя их стоимость немало отличается между собой, это:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом Ultra Durable;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с одноцветным символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт.
Gigabyte GA-Z97X-UD3H

Учитывая позиционирование модели, такой набор выглядит довольно неплохо, и, в целом, он практически идентичен таковому у конкурирующей модели.


Внешний вид

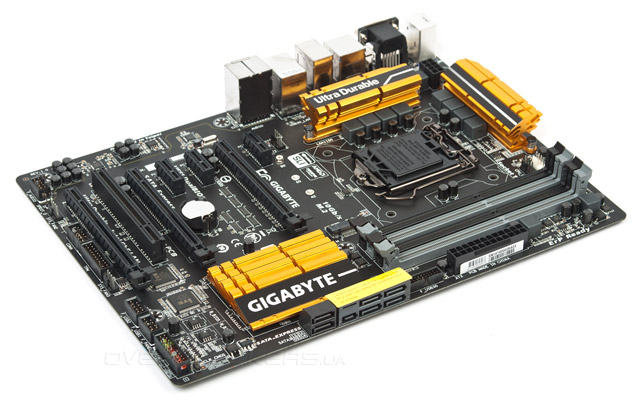

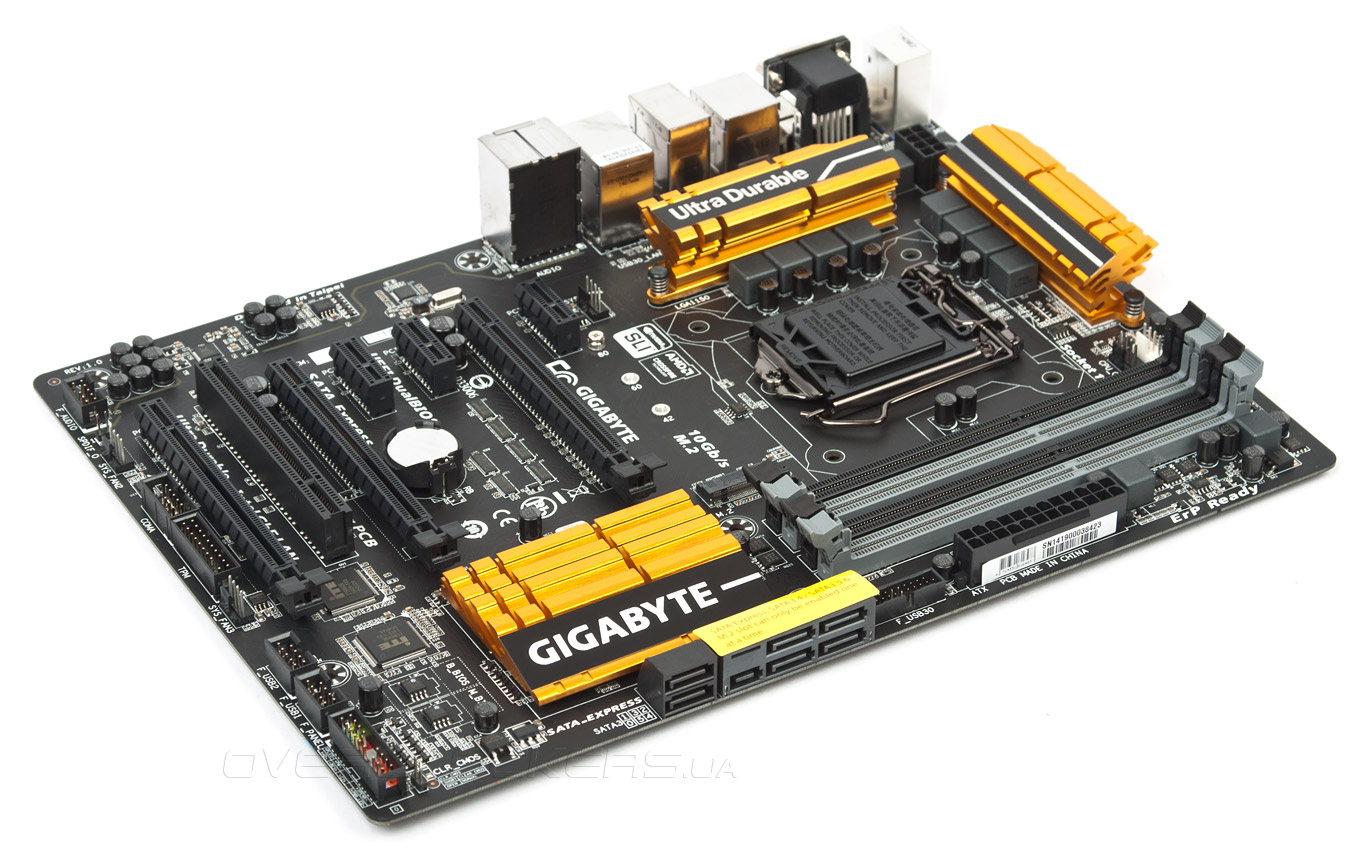

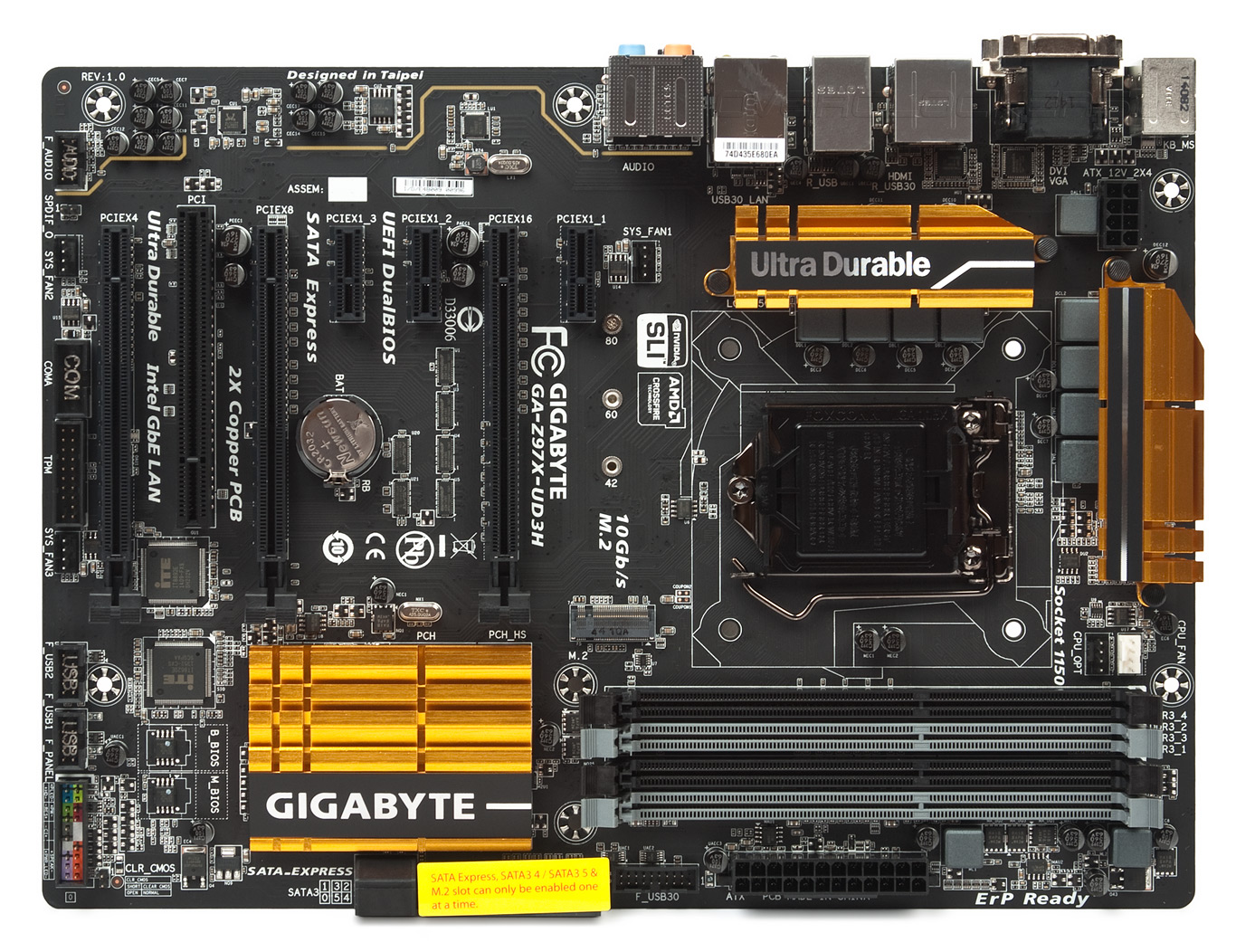

Если взглянуть на дизайн размещения элементов у модели GA-Z97X-Gaming 7, можно с лёгкостью заметить, что здесь применён практически такой же почерк. Безусловно, с оглядкой на отсутствие некоторых элементов. Именно этот факт, а ещё и, вероятно, стремление сэкономить во чтобы то ни стало, привели к уменьшению габаритов изделия. В ширине плата не добрала 19 мм до полноформатного ATX.

Gigabyte GA-Z97X-UD3H

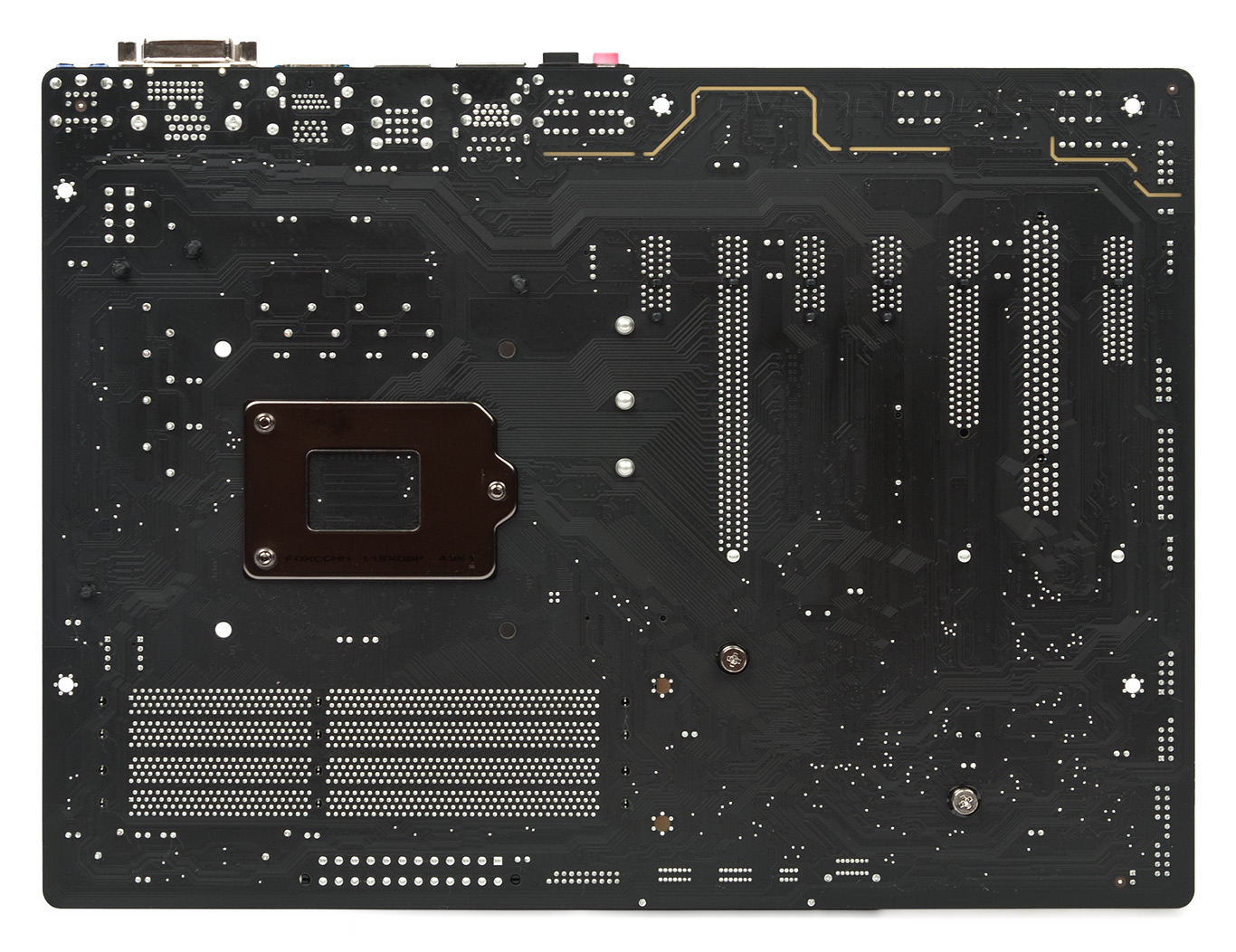

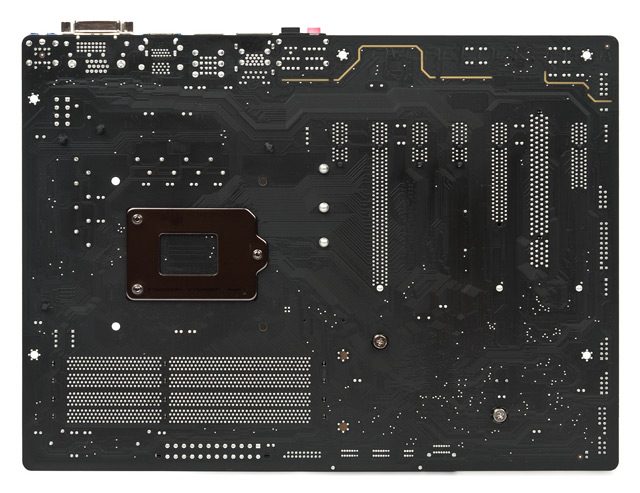

Электронные компоненты на обратной стороне отсутствуют. Крепление радиаторов происходит по знакомой схеме. В силовой зоне применяются подпружиненные пластиковые защёлки, а для фиксации охладителя системной логики использованы винты с ограничением прижима.

Gigabyte GA-Z97X-UD3H

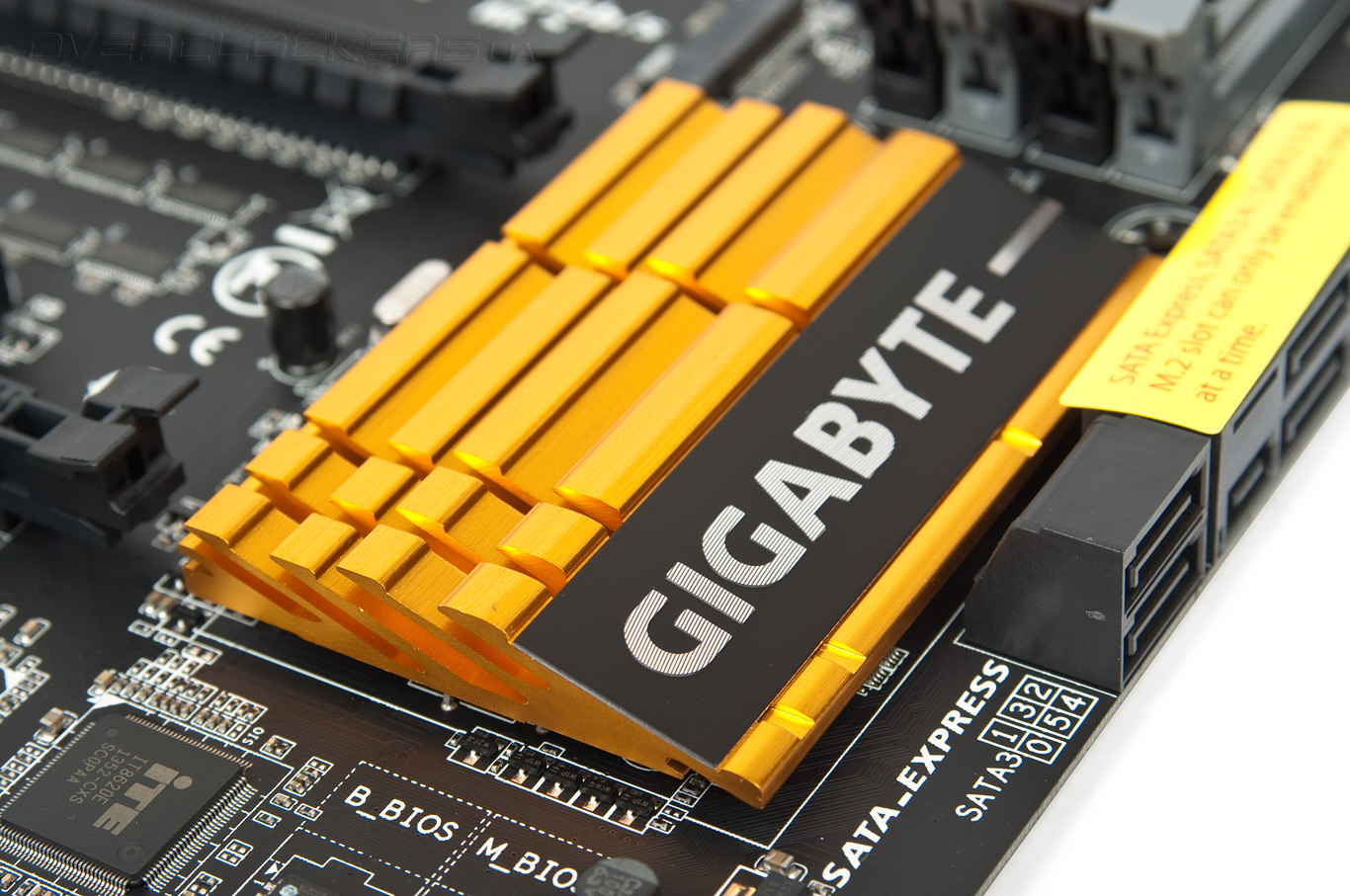

Его габариты, а также обильное оребрение, позволяют не беспокоиться о температуре чипсета. Весьма похоже, что он играет свою роль в формировании имиджа продукта, принадлежащего к классу Ultra Durable.

Gigabyte GA-Z97X-UD3H

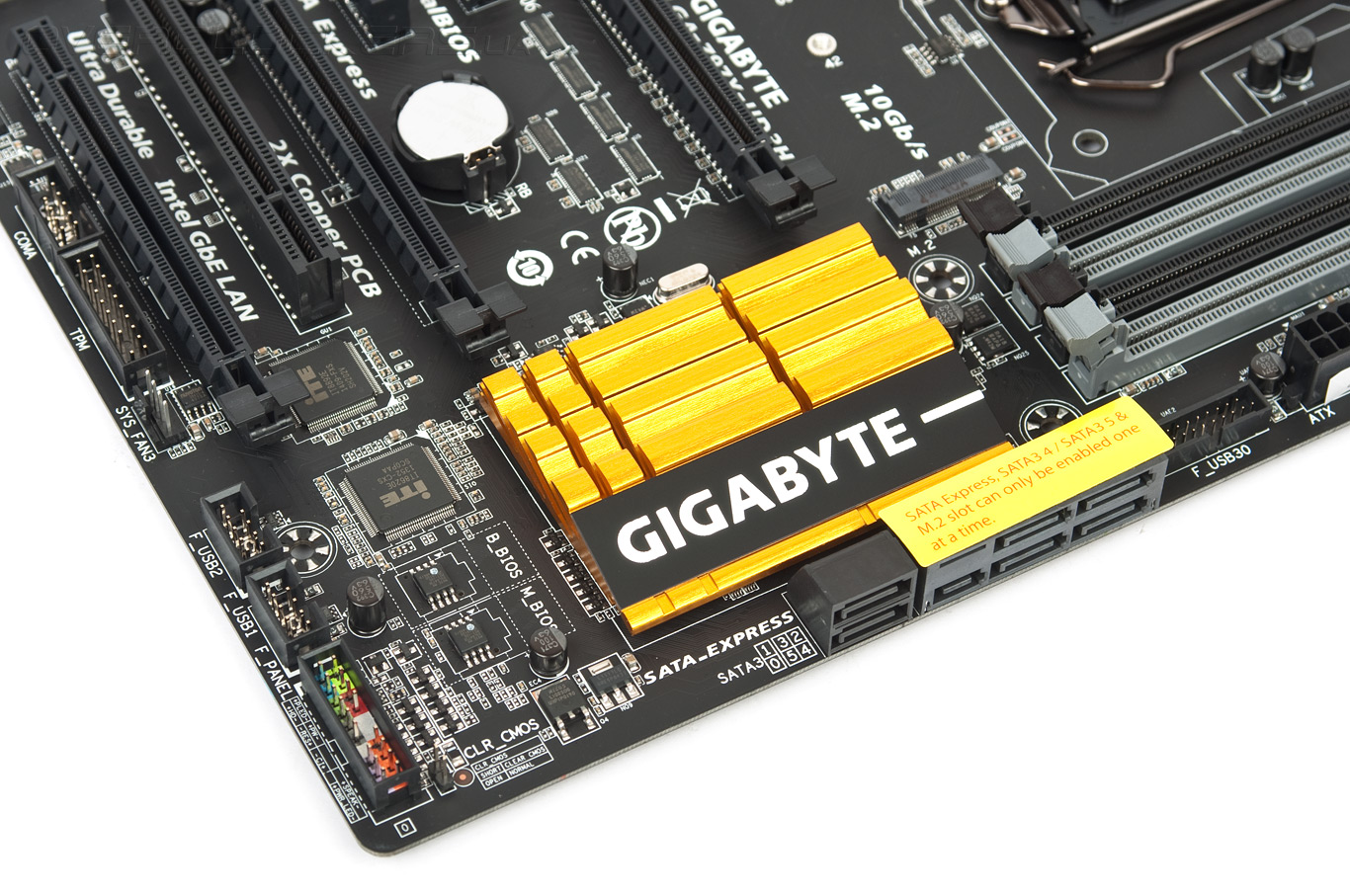

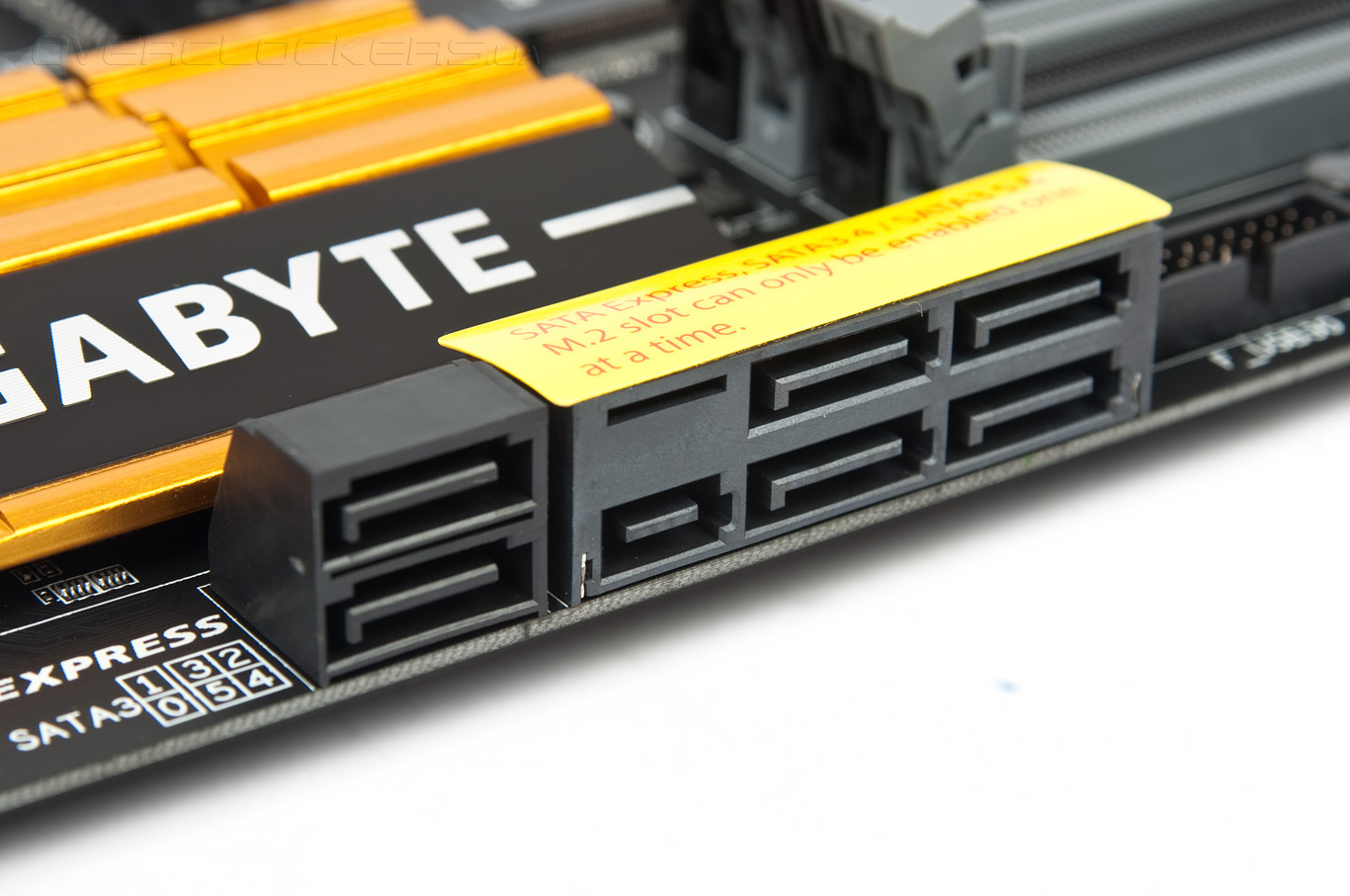

Производитель догадался оснастить плату привлекающей внимание наклейкой с уведомлением об использовании общих ресурсов гнёздами SATA-E (куда входят четвёртый и пятый порт SATA) и компактным M.2. То есть одновременно оба типа использовать не получится.

Gigabyte GA-Z97X-UD3H

Изделие максимально простое, не обладающее никакими диагностическими индикаторами. Их на PCB нет вообще. Кнопок и переключателей тоже нет. Для сброса настроек нужно закоротить два соответствующих контакта в правом нижнем углу. В этом GA-Z97X-UD3H существенно уступает оппонирующей Z97-A.

Gigabyte GA-Z97X-UD3H

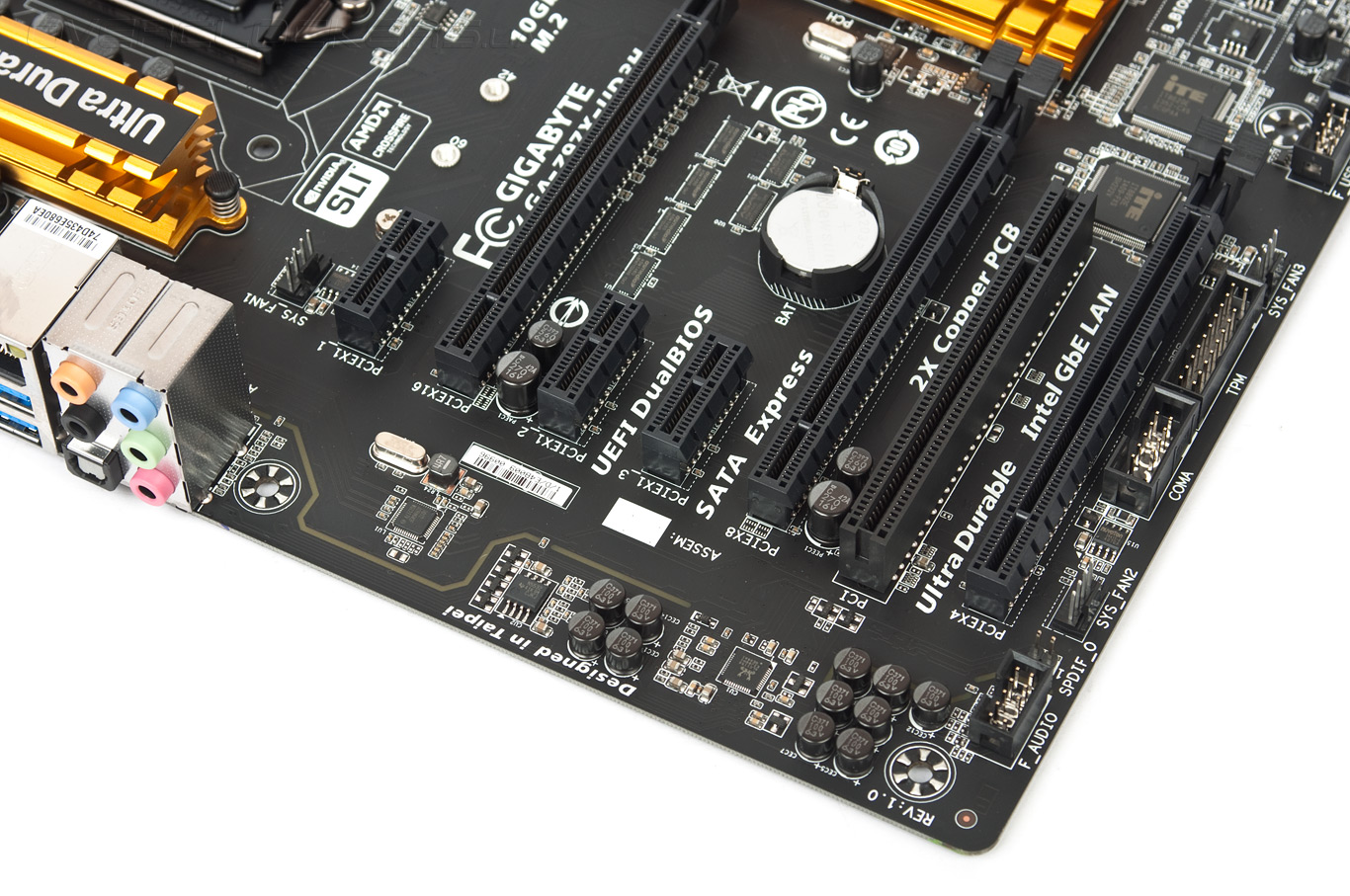

Рядом с портами PCI-E видна группа из шести коммутаторов. Четверо верхних ответственны за распределение 16 линий поровну между парой гнёзд PCI Express x16. Это ASM1480 от ASMedia Technology Inc. Ниже находятся чуть менее скоростные ASM1440. Один из них заведует коммутацией двух линий между M.2 и SATA-E, другой — между тремя PCI-E x1 и разъемом с обозначением PCIEX4 (он переводит последний в режим x1, высвобождая тем самым ресурсы для остальных). Возможности PCH ограничены, и на все гнёзда их, очевидно, не хватает.

Gigabyte GA-Z97X-UD3H

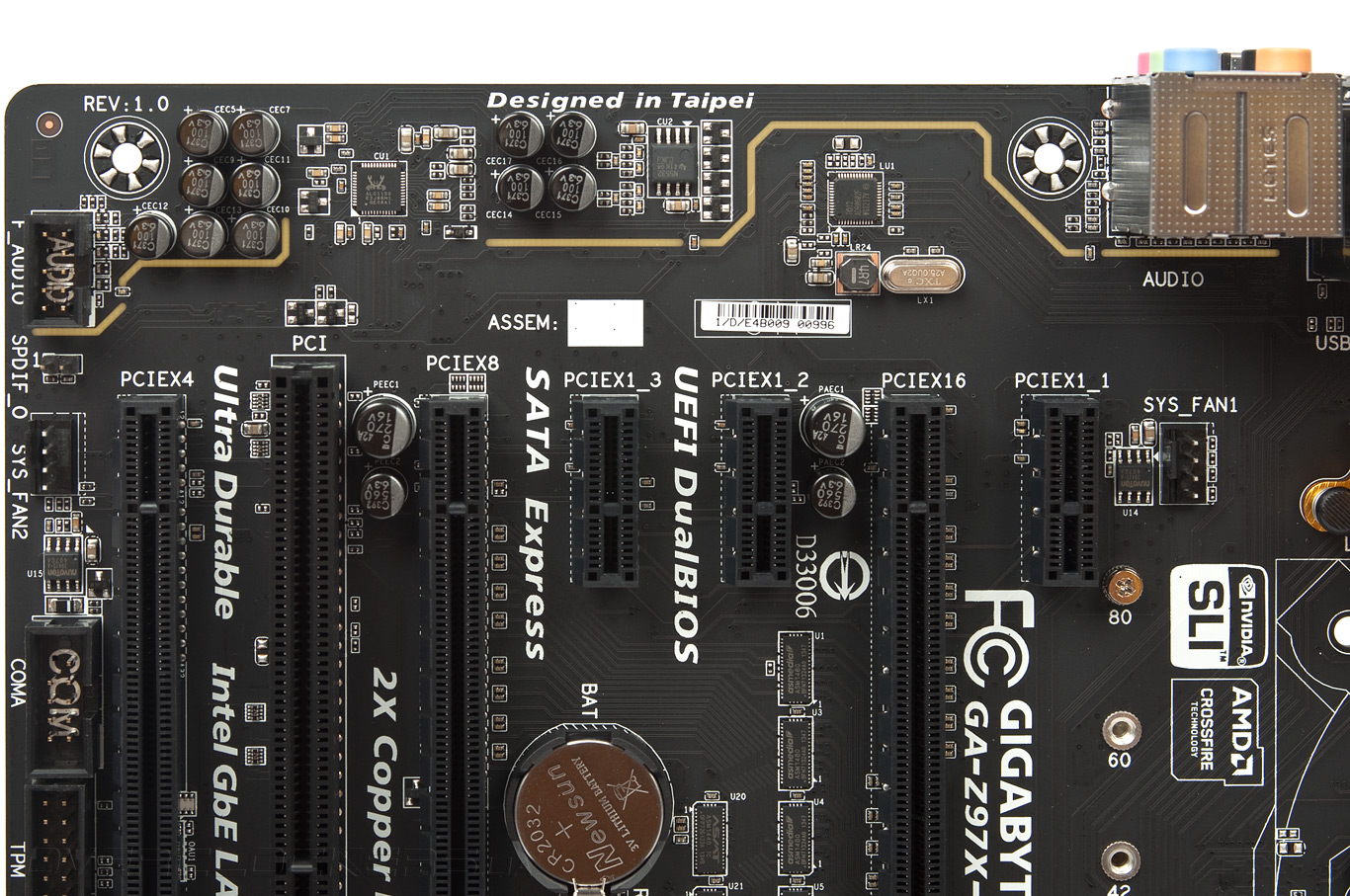

Звуковой подсистеме не уделено практически никакого внимания. Нет экранирующего элемента для кодека, нет подсветки. Но операционный усилитель всё же распаян, такой же, как и на старшей модели — NE5532 от Texas Instruments.

Gigabyte GA-Z97X-UD3H

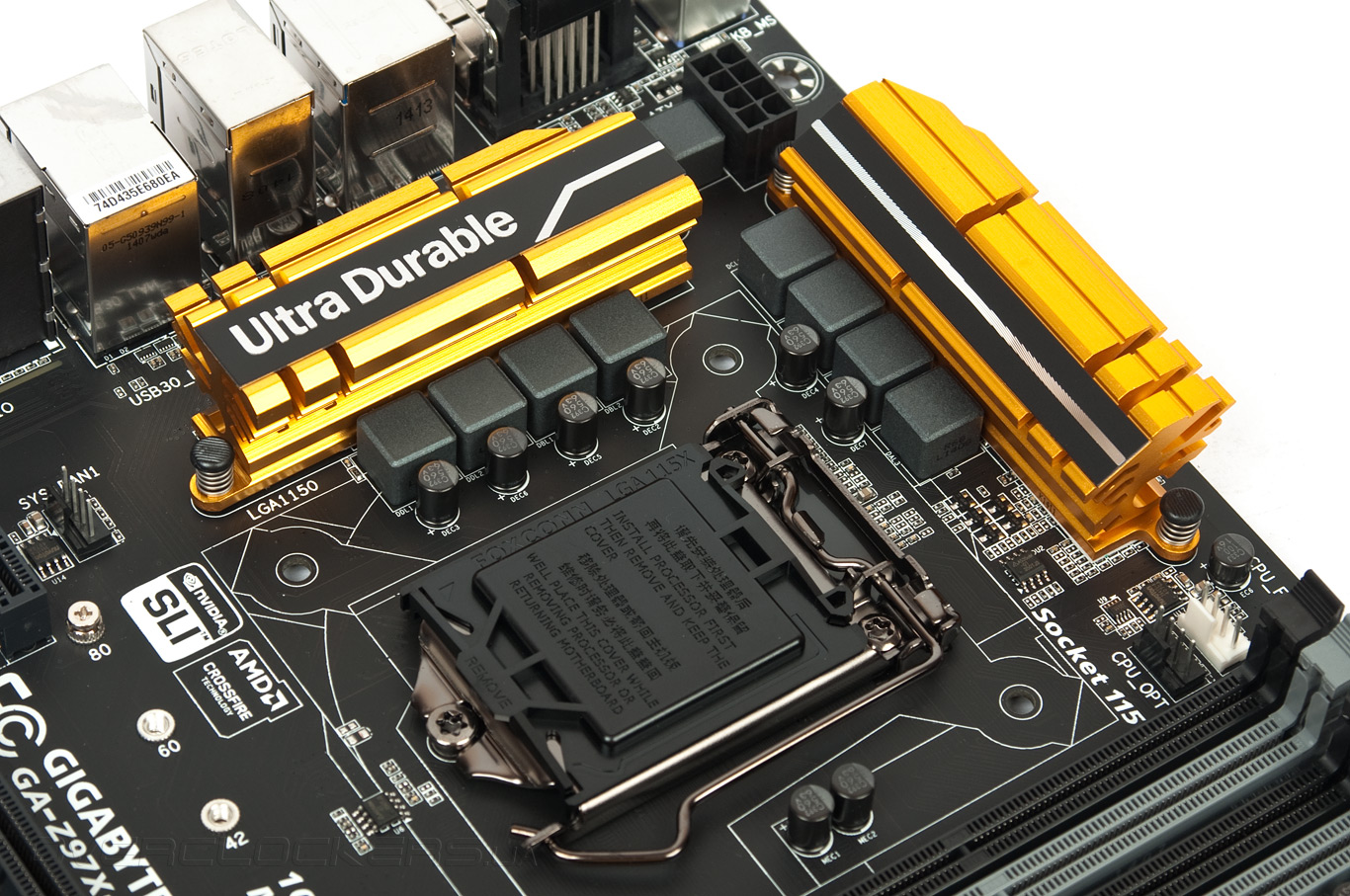

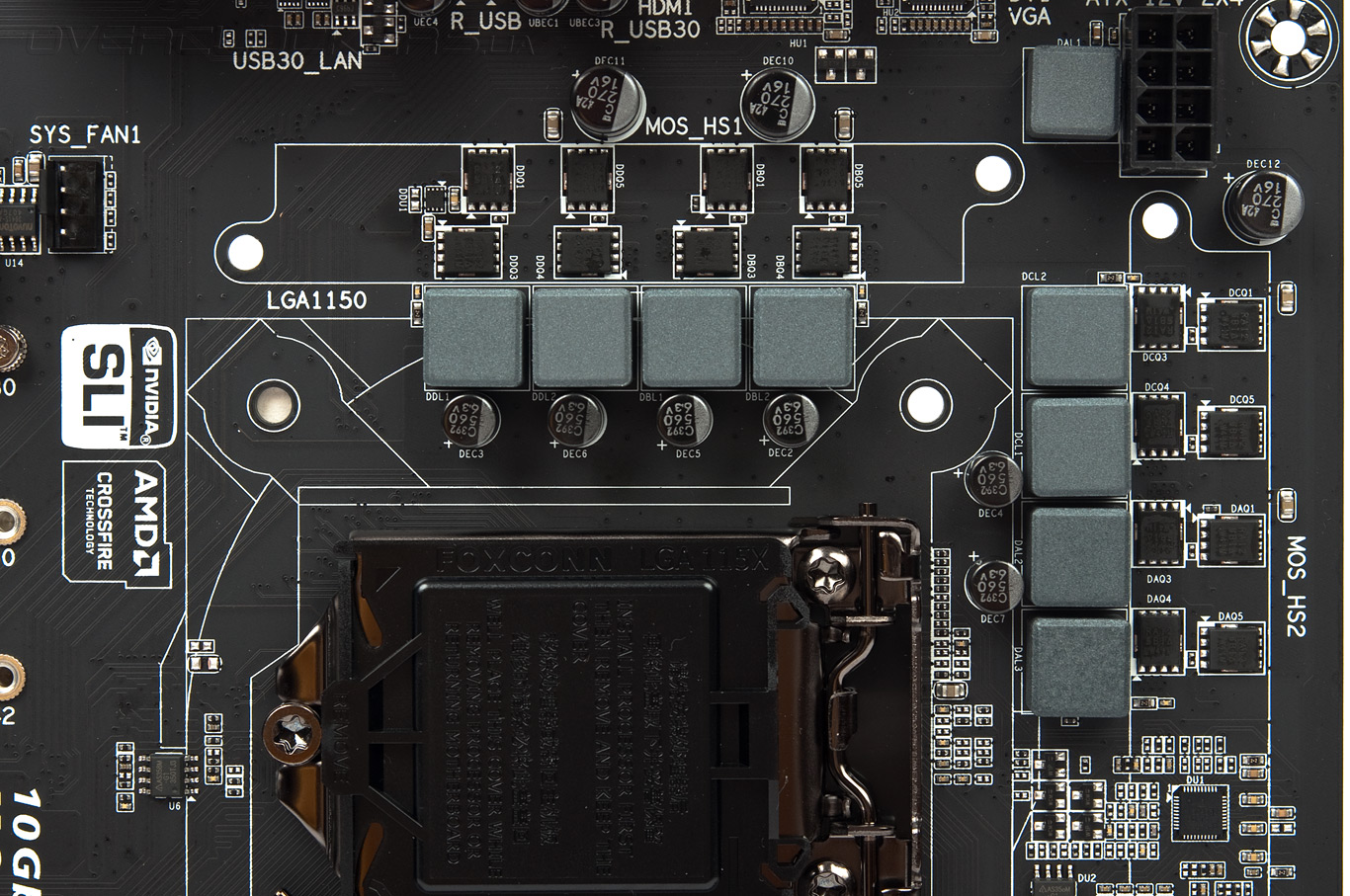

Меньшее число конденсаторов уличает немного иной подход в реализации VRM на фоне GA-Z97X-Gaming 7, а тип охладителей использован такой же.

Gigabyte GA-Z97X-UD3H

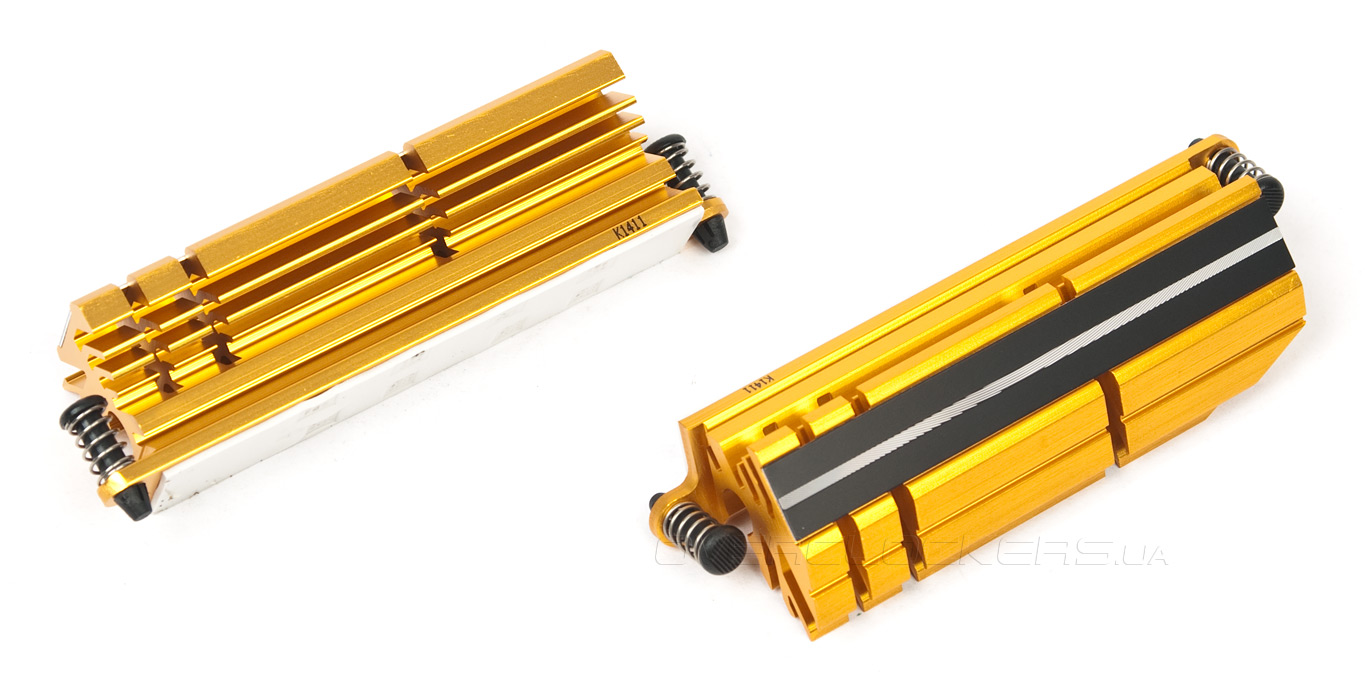

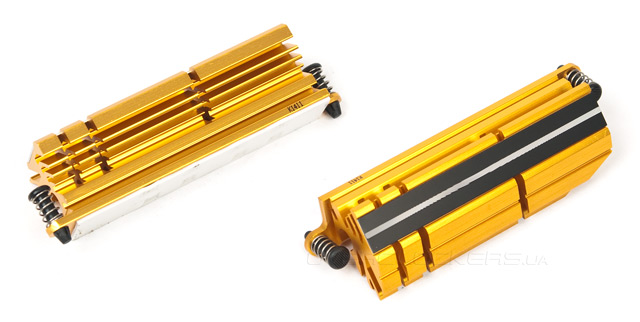

Весьма простые по своей натуре радиаторы вполне неплохо справились с обязанностями в тот раз. Здесь применены идентичные, отличаются они, разве что, цветом и накладками. Вездесущий дополнительный атрибут — термопрокладка толщиной около полутора миллиметров.

Gigabyte GA-Z97X-UD3H

Основу блока стабилизации питающего напряжения составляет небезызвестный ISL95820 от Intersil Corporation. Он же, как и вся схемотехническая обвязка, применялись в составе G1.Sniper Z87, и тогда к качеству стабилизации были существенные замечания. Силовые элементы от Vishay Intertechnology — SiRA12DP.

Gigabyte GA-Z97X-UD3H

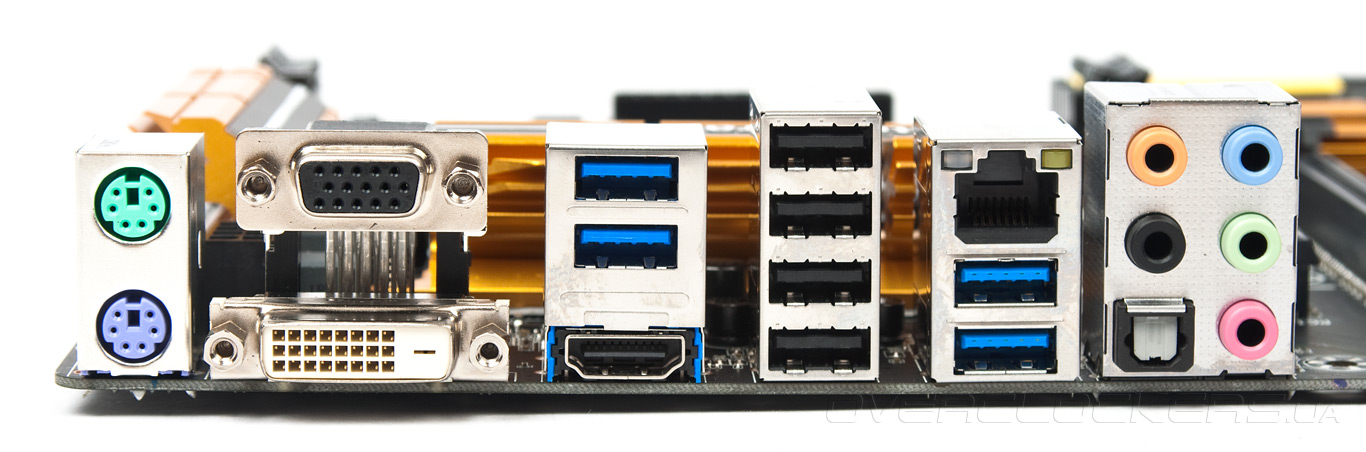

Набор интерфейсных гнёзд на задней панели весьма богат, и он повторяется вслед за виденным в составе не раз упомянутой GA-Z97X-Gaming 7, а также у GA-Z97MX-Gaming 5. Судя по всему, такой подход ещё не раз можно будет наблюдать среди продуктов Gigabyte, благодаря привлечению политики тотальной унификации. Слабых сторон здесь нет, разве что аудиопорты стали более дешёвыми — из обычного цветного пластика. Видеоинтерфейсы привычно дополнены чипами PTN3360D и ASM1442 — конвертерами уровня сигналов.

Gigabyte GA-Z97X-UD3H

Каких-либо минусов в дизайне обнаружить не удалось, посетовать можно лишь на габариты изделия. К прочим очевидным вещам можно добавить отсутствие индикаторов или механических переключателей, которые имеются у конкурентов. Для системы в сборе это существенной роли не играет, куда важнее, чтобы функциональные возможности не оказались каким-либо способом ограниченными.
