Обзор материнской платы Gigabyte GA-B85M-D3H

Разгонный потенциал

Большинство из рассмотренных продуктов для процессоров Intel Haswell обладало встроенными механизмами по автоматическому разгону. Уровень развития сопроводительного ПО обычно позволяет, в случае наличия таких возможностей у изделия, воспользоваться этими способностями прямо из среды ОС. GA-B85M-D3H оказалась лишена удобной активации разгона при помощи EasyTune, но, как известно из обзора возможностей UEFI, есть готовые профили.

Однако необычное поведение платы вынуждает меня подробнее остановится на описании процесса. При обзоре родственного продукта — GA-Z87-HD3 — выставлялось значение пункта раздела Advanced Frequency Settings под названием Performance Upgrade в положение 100%. Эта процедура привела к невозможности устройством пройти POST. Как оказалось при более внимательном изучении, инженеры не стали что-то придумывать, и, вероятно, скопировали сценарии у более старших представителей, основанных на чипсете Z87. А это аукнулось не только повышением частоты CPU, но и DRAM. Так, для значения 100% частота оперативной памяти, судя по справочным полям и значениям, виденным при тестировании GA-Z87-HD3, должна оказаться равной 2133 МГц (для нашего комплекта оперативной памяти). А это попросту не поддерживается устройством на базе системной логики B85.

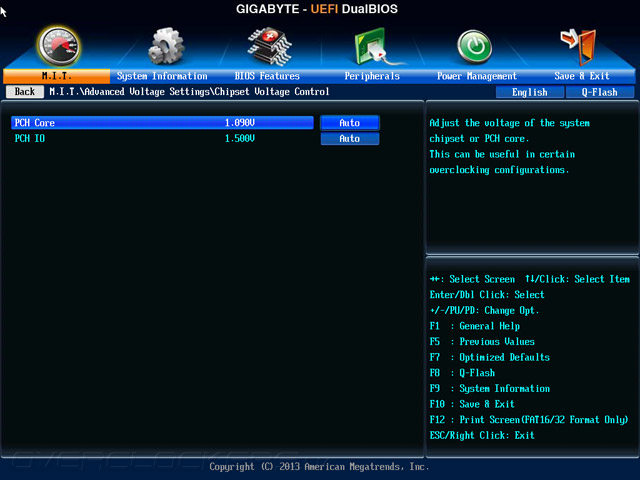

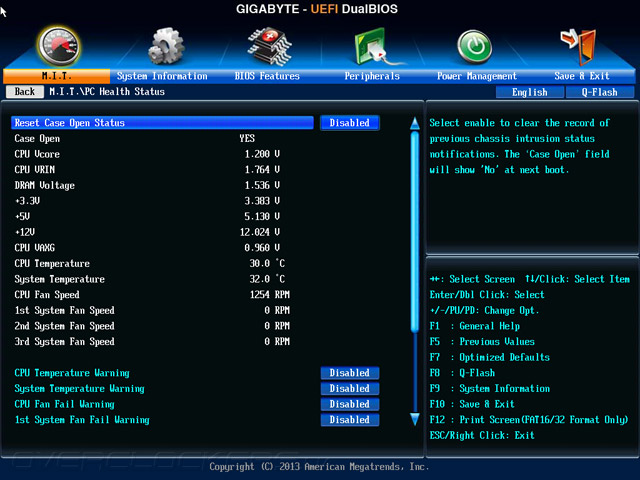

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

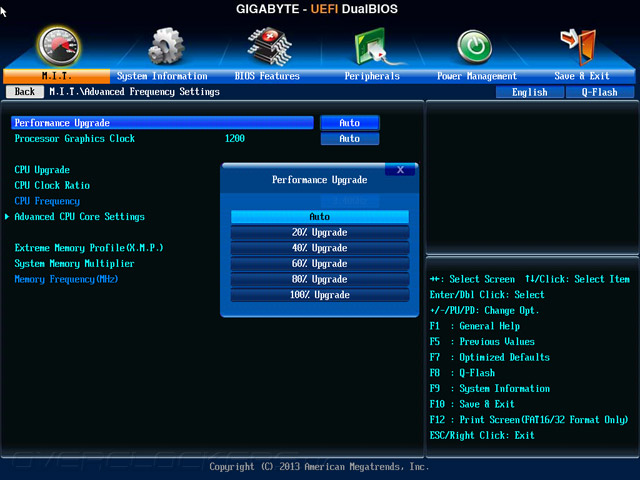

При внесении самостоятельных корректив путём изменения частоты до 1600 МГц, нарушились все планы: плата после перезагрузки корректно запустила систему, отобразив в UEFI вроде бы применённые, обновлённые параметры, но в реальности всё оказалось неизменным. Да и такая концепция, в случае успеха, уже на роль действительно простого повышения быстродействия системы претендовать не может.

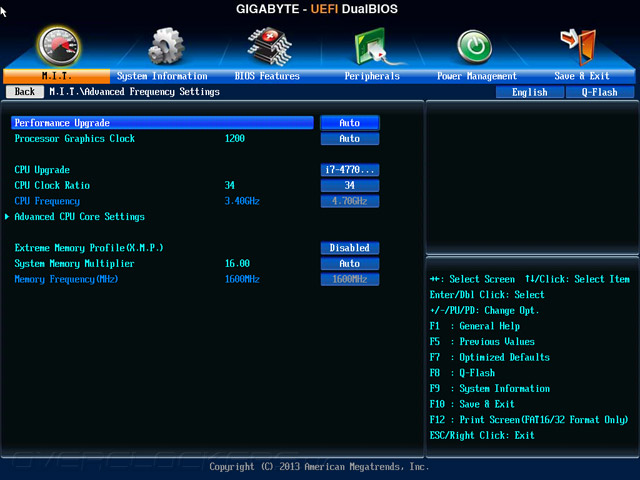

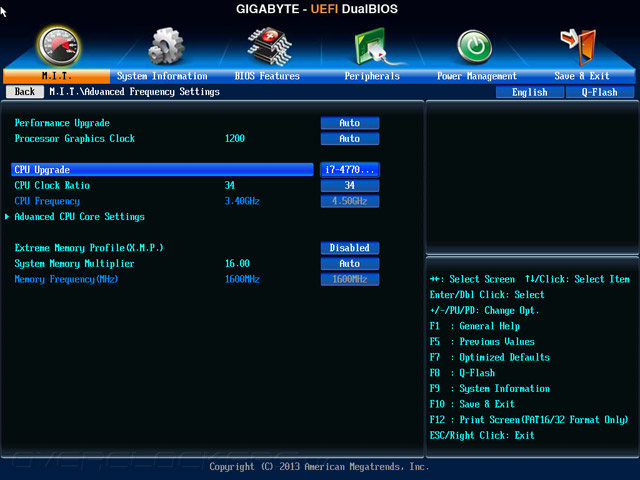

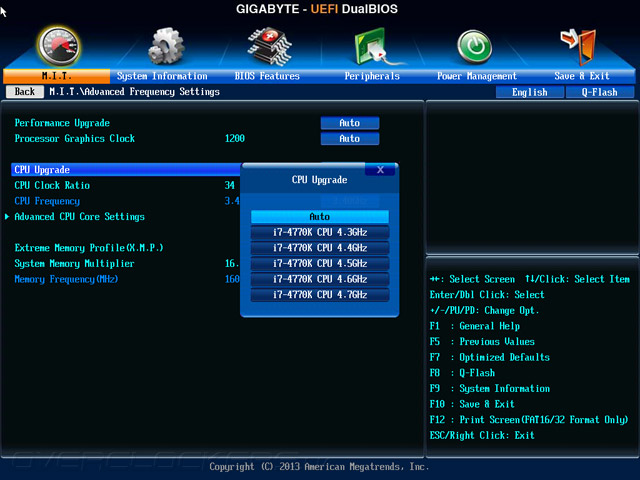

Следующим этапом я попробовал другой, прежде не испытанный в обзорах пункт — CPU Upgade. Как ни странно, из тестового Core i5-4670K получить Core i7-4770K не удалось. Вероятно, при установке правильной модели использование этого пункта всё же позволит системе функционировать в более производительном режиме, ведь здесь не предусмотрено воздействия на частоту оперативной памяти, во всяком случае — декларативно.

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

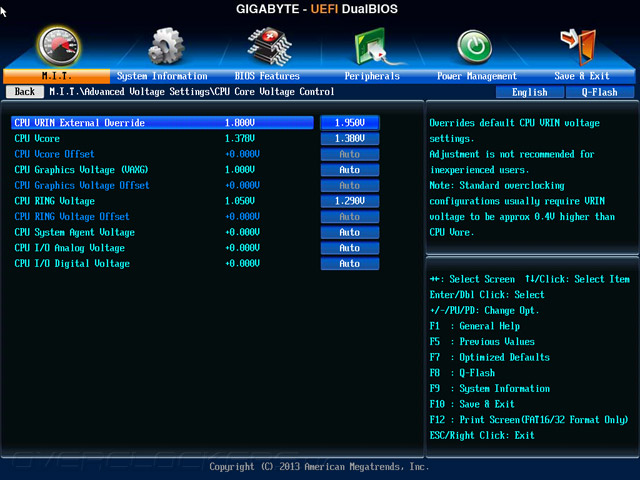

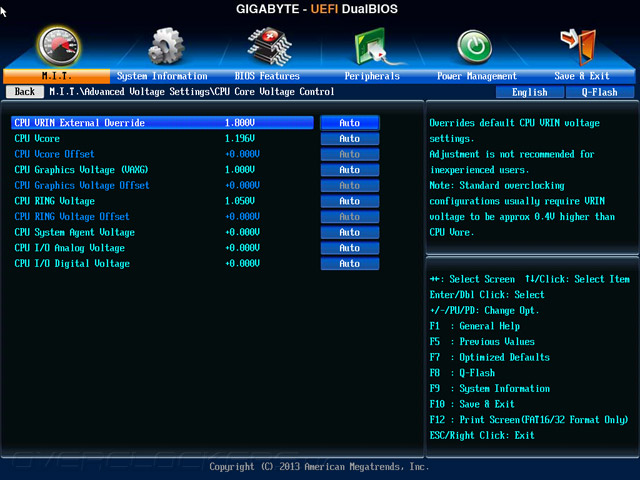

Всё, на что решилась плата при активации пункта 100% — повысить напряжение ЦП до уровня 1,42 В, ровно до такой же отметки, как и следовало бы ожидать от соседствующего пункта — Performance Upgrade, если снова вернуться к тестам GA-Z87-HD3.

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

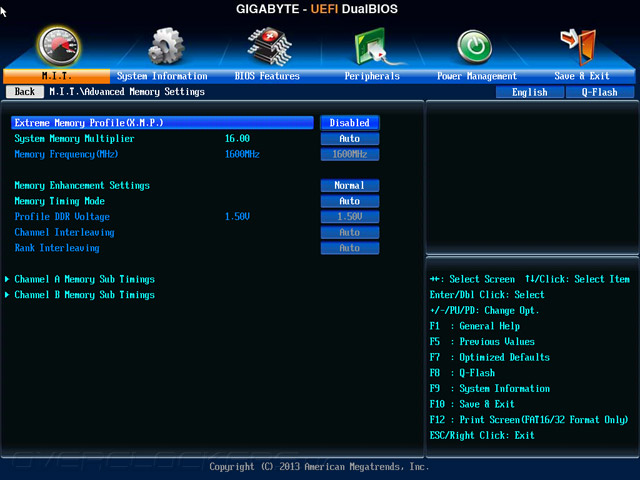

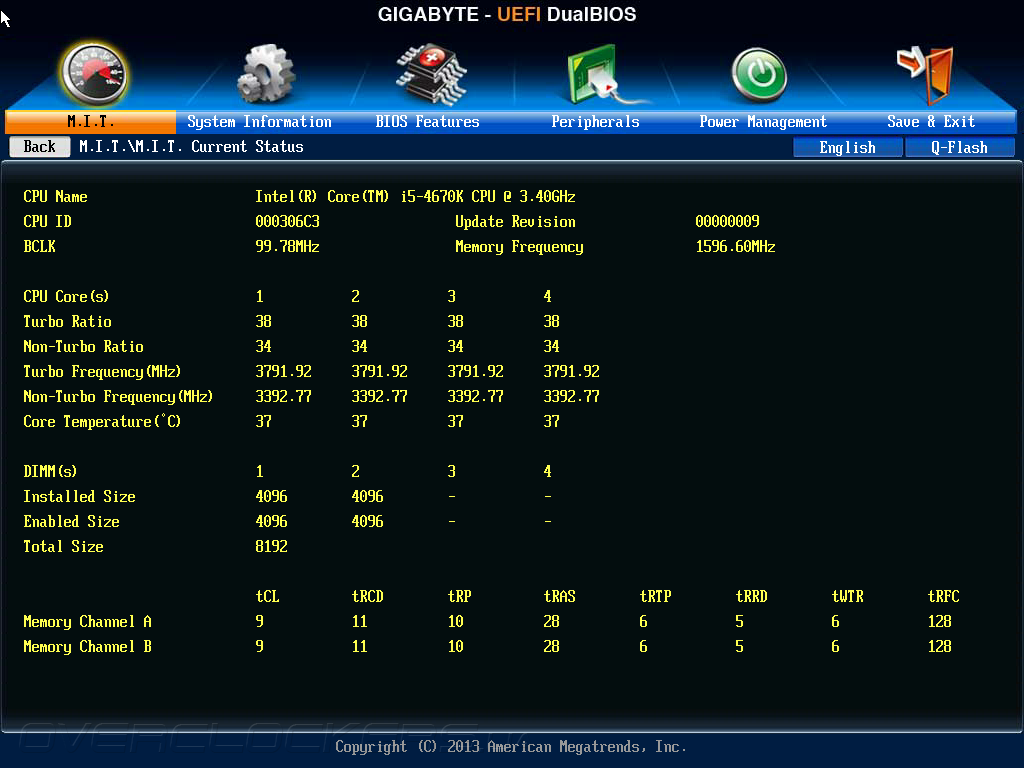

Вернувшись к первому режиму, и отыскав там наиболее подходящее значение оперативной памяти — 1600 МГц — выберем максимальную, доступную при этом частоту процессора. Таким значением оказались 4,4 ГГц. Компьютер успешно запустился, частота кольцевой шины составила 3,99 ГГц, процессора — 4,39 ГГц. Конфигурация задержек была стандартной: 11-11-11-28-1T при обыкновенном напряжении 1,5 В. Для ЦП оно составило небольшие 1,19 В, а RING Voltage и вовсе не изменялось.

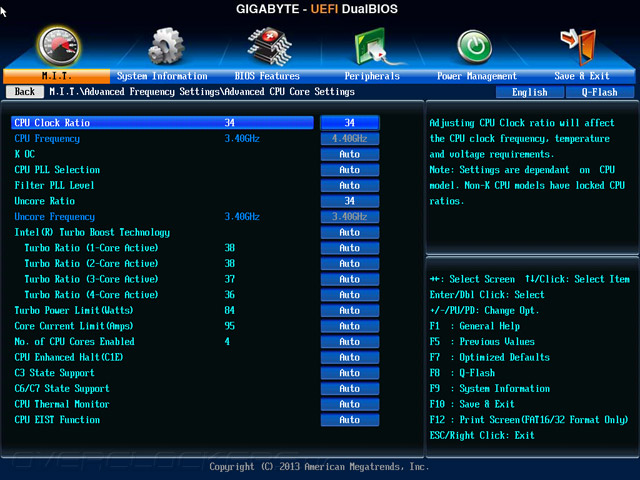

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

В простое технологии энергосбережения функционировали корректно. Традиционно для продуктов Gigabyte видеоядро Intel было задействовано.

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

Таким оказался итог пункта 40% Upgrade, а значит GA-B85M-D3H способна проводить самостоятельный разгон системы, пусть и не такой впечатляющий, как прочие продукты Gigabyte. В то же время можно отметить, что изделия от других производителей в автоматическом режиме не всегда позволяют достичь даже такого результата, поэтому спешить записывать в недостатки такое поведение устройства точно нельзя. Думаю, неточности в припасённых профилях несложно будет устранить при следующем обновлении прошивки, но вопрос лишь в том, станет ли перед инженерами подобная задача — корректировать поведение обыденной платы, не являющейся представителем имиджевых продуктовых линеек.

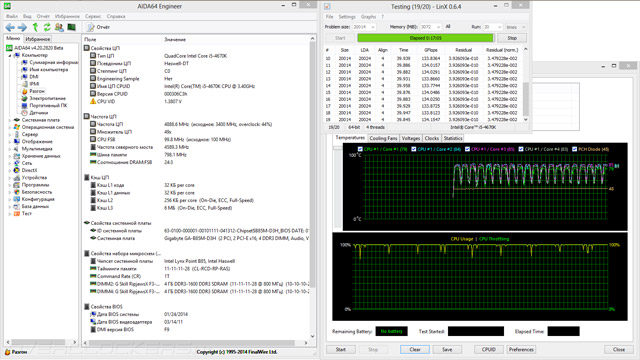

Полностью реабилитироваться эта модель смогла при другом, полностью контролируемом подходе к процедуре разгона процессора. Вероятно, сотрудники Gigabyte не прогадали, избрав путь специалистов из ASRock, когда бюджетные продукты этой компании без активации LLC демонстрируют лучшую стабилизацию напряжения. Установленное напряжение питания 1,95 В не нуждалось в каких-либо корректировках. Во время тестирования, согласно программному мониторингу, действующим являлось 1,935 В, но система была полностью стабильной. Частота процессора составила 4,89 ГГц, блока Uncore — 4,59 ГГц при напряжении питания 1,38 В и 1,29 В соответственно. В простое функции энергосбережения работали исправно.

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

Уровень потребления электрической энергии оказался равен 88–266 Вт, что значительно выше результатов, которые удалось зафиксировать на схожей по дизайну узла VRM GA-Z87-HD3. Больше такое поведение похоже на работу уже упомянутых плат ASRock, базирующихся на таком же ШИМ-контроллеле ISL95820 и идеологически одинаковых в организации дееспособности механизма LLC. Температурный режим составил небольшие 73 °С для силовых элементов и всего 51 °C для верхней грани радиатора, что практически идентично показателям неоднократно упомянутого соплеменника.

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

Что касается оперативной памяти: исходя из невозможности повышения её частоты выше штатных 1600 МГц, повысить быстродействие ПК можно максимально ужесточив конфигурацию задержек, как это было проведено в обзоре Fatal1ty B85 Killer. В итоге удалось полностью повторить режим функционирования системы при питающих 1,65 В и набором задержек в виде 7-9-8-22-1T. Что интересно, второстепенные показатели оказались практически идентичными.

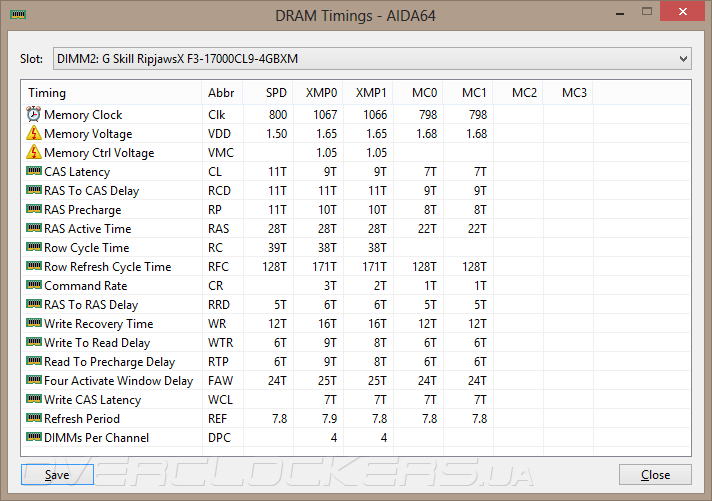

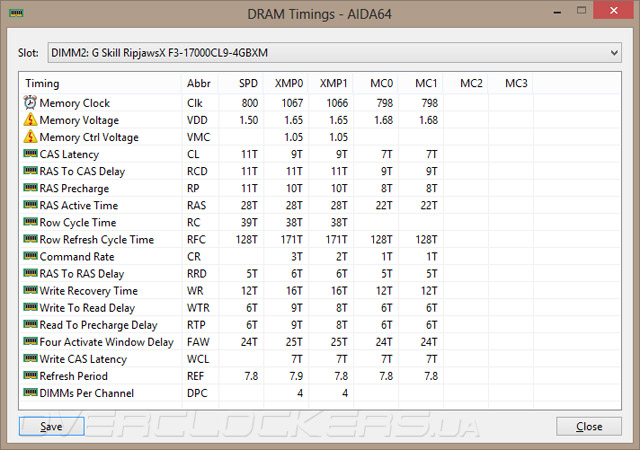

Разгон Gigabyte GA-B85M-D3H

Разгон Gigabyte GA-B85M-D3HРазгон Gigabyte GA-B85M-D3H

В результате проведённого тестирования удалось выяснить, что GA-B85M-D3H позволяет полностью раскрыть потенциал весьма неплохого экземпляра Core i5-4670K с замененным термоинтерфейсом под теплораспределительной крышкой, причём усилий для этого потребовалось значительно меньше, нежели при задействовании самых простых системных плат на основе Z87.


Тестирование аудиоподсистемы

Как оказалось, до сих пор кодек ALC892 тестировался лишь как часть продукции Biostar, оставив за собой имидж самого простого решения, не претендующего на сколь-нибудь восторженные эпитеты, никак не превозмогая наиболее простые решения Realtek в лице ALC662 и ALC887. Попробуем в этом материале реабилитировать имидж более высокого индекса модели, а в качестве соперника изберём наиболее удачную из предыдущих обзоров системную плату — Biostar Hi-Fi A85W.

В качестве основного инструмента использовалась программа RMAA версии 6.2.5. Методика заключалась в проведении тестирования по схеме «замыкания на себя». Для этого линейный вход и выход (синее и зелёное гнезда) соединялись кабелем широкого мультимедийного использования Hama 78713. Уровень сигнала на выходе устанавливался в положение 75%, на входе — 67%.

Тестирование Gigabyte GA-B85M-D3HТестирование Gigabyte GA-B85M-D3H

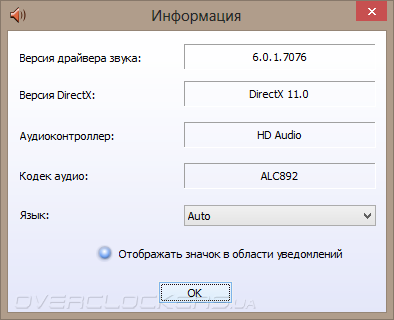

Драйвер использовался с прилагающегося диска, чтобы исключить возможные проблемы совместимости. Его версия — 6.0.1.7076.

Тестирование Gigabyte GA-B85M-D3H

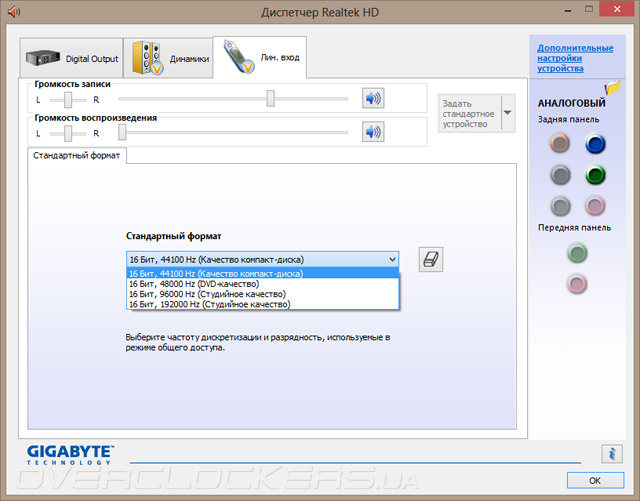

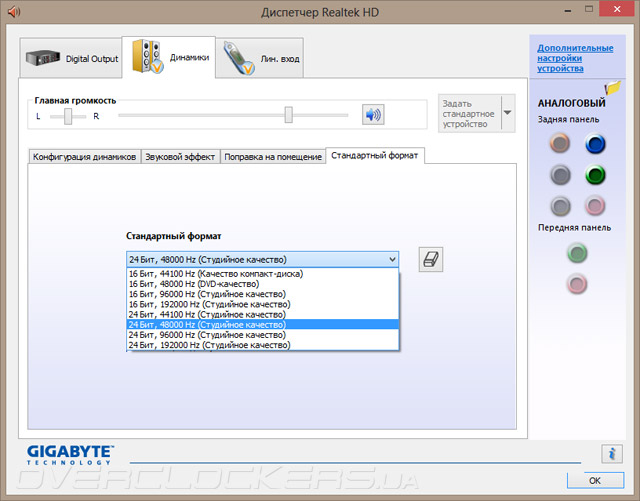

Перед каждым из циклов тестирования режим работы линейного выхода (ЦАП) согласовывался с режимом работы линейного входа (АЦП), то есть выставленному значению 16 бит 44,1 кГц на выходе соответствовало точно такое же значение на входе.

Однако никакого сюрприза не получилось, ALC892 в равной степени успешно раскрывает свои возможности на разных изделиях, вне зависимости от инженерных изысков или усовершенствовании драйверов.

 44100 Гц Hi–Fi A85W (ALC892) 16 бит  Hi–Fi A85W (ALC892) 24 бит  GA–B85M–D3H (ALC892) 16 бит  GA–B85M–D3H (ALC892) 24 бит
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,01, –0,05 Отлично +0,01, –0,05 Отлично +0,08, +0,02 Отлично +0,01, –0,05 Отлично
Уровень шума, дБ (А) –82,2 Хорошо –82,7 Хорошо –82,9 Хорошо –83,3 Хорошо
Динамические диапазон, дБ (А) 82,1 Хорошо 82,6 Хорошо 82,9 Хорошо 83,2 Хорошо
Гармонические искажения, % 0,0027 Отлично 0,0026 Отлично 0,0027 Отлично 0,0028 Отлично
Гармонические искажения + шум, дБ(A) –74,3 Средне –74,9 Средне –75,0 Средне –75,1 Средне
Интермодуляционные искажения + шум, % 0,024 Хорошо 0,023 Хорошо 0,022 Хорошо 0,022 Хорошо
Взаимопроникновение каналов, дБ –82,2 Очень хорошо –81,7 Очень хорошо –82,9 Очень хорошо –83,9 Очень хорошо
Интермодуляции на 10 кГц, % 0,023 Хорошо 0,021 Хорошо 0,021 Хорошо 0,020 Хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

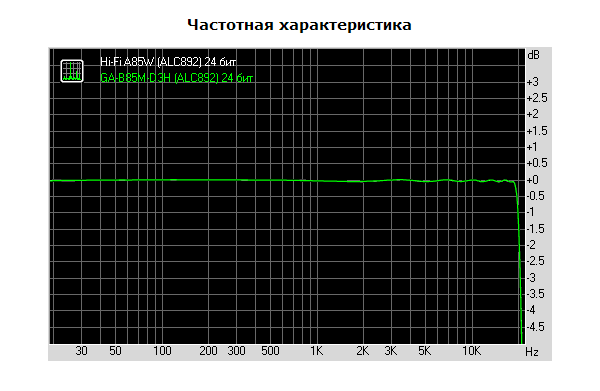

Графики кривых АЧХ накладываются один на другой практически в единую линию.

Тестирование Gigabyte GA-B85M-D3H

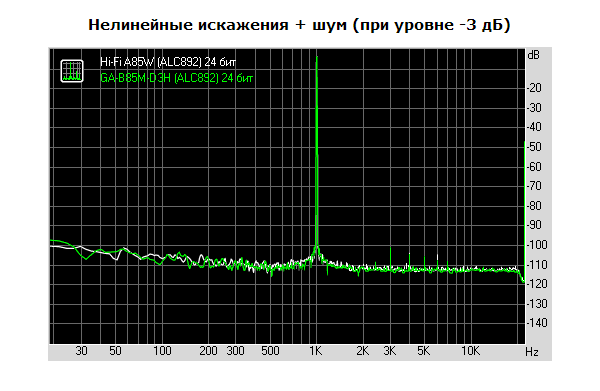

Гармонические искажения также невелики, как и на особом, мультимедийном продукте от Biostar.

Тестирование Gigabyte GA-B85M-D3H

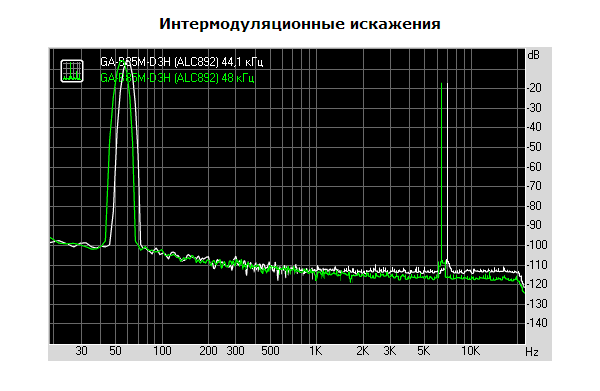

Увеличение частоты дискретизации до 48 кГц и выше немного улучшает общие итоги измерений, но радикально картина никоим образом не меняется — до результатов старшего кодека ALC1150 ещё весьма далеко.

24 бит GA–B85M–D3H (ALC892) 44,1 кГц  GA–B85M–D3H (ALC892) 48 кГц  GA–B85M–D3H (ALC892) 96 кГц  GA–B85M–D3H (ALC892) 192 кГц
Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ +0,01, –0,05 Отлично +0,02, –0,04 Отлично +0,02, –0,04 Отлично +0,02, –0,07 Отлично
Уровень шума, дБ (А) –83,3 Хорошо –87,1 Хорошо –87,3 Хорошо –87,1 Хорошо
Динамические диапазон, дБ (А) 83,2 Хорошо 87,1 Хорошо 87,1 Хорошо 87,2 Хорошо
Гармонические искажения, % 0,0028 Отлично 0,0020 Отлично 0,0023 Отлично 0,0029 Отлично
Гармонические искажения + шум, дБ(A) –75,1 Средне –76,9 Средне –78,0 Средне –77,9 Средне
Интермодуляционные искажения + шум, % 0,022 Хорошо 0,016 Очень хорошо 0,016 Очень хорошо 0,015 Очень хорошо
Взаимопроникновение каналов, дБ –83,9 Очень хорошо –85,3 Отлично –84,4 Очень хорошо –81,9 Очень хорошо
Интермодуляции на 10 кГц, % 0,020 Хорошо 0,013 Очень хорошо 0,013 Очень хорошо 0,013 Очень хорошо
Общая оценка   Очень хорошо   Очень хорошо   Очень хорошо   Очень хорошо

Стороннего влияния на качество выходного сигнала не выявлено, в отличии от картины, демонстрируемой Biostar Hi-Fi B85N 3D.

Тестирование Gigabyte GA-B85M-D3H

По итогам полученных результатов можно констатировать одинаковое поведение ALC892 на платах различных производителей, поэтому прежде оформленные выводы о бюджетной направленности такого кодека лишний раз подтвердились на практике. В поисках лучшей звуковой составляющей следует сосредоточиться впредь на иных продуктах этой или других компаний. Результаты измерений можно загрузить из нашего архива.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.20 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • World in Conflict: Soviet Assault;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-B85M-D3H F9 4.20.2820 4.1.611-x64 1.2.157 1.2.250
ASUS Z87M-PLUS 1003 4.20.2808 4.1.611-x64 1.2.157 1.2.250
ASRock Fatal1ty B85 Killer P1.10 4.00.2760 4.1.591-x64 1.2.157 1.2.250
Gigabyte G1.Sniper Z87 F1 4.00.2752 4.1.591-x64 1.2.157 1.2.250
Biostar Hi-Fi B85N 3D 4.6.5 (04.12.2013) 4.00.2731 4.1.591-x64 1.2.157 1.1
MSI Z87M Gaming V1.1B4 4.00.2714 4.1.591-x64 1.2.157 1.1
ASUS Z87I-Pro 0602 4.00.2704 4.1.591-x64 1.2.157 1.1
ASUS Vanguard B85 1504 3.20.2651 4.1.591-x64 1.2.157 1.1
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

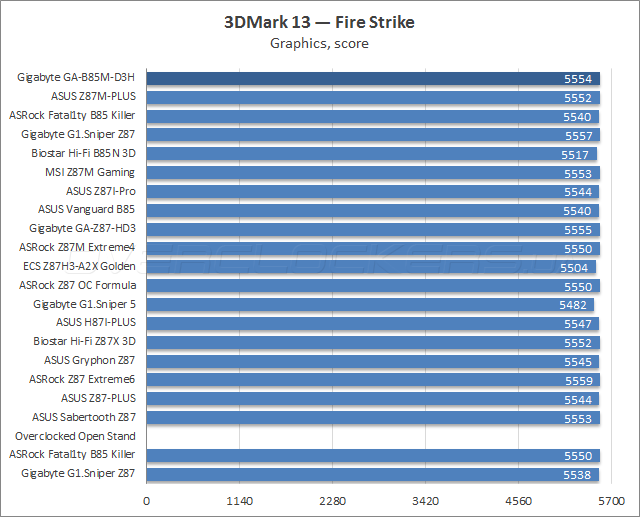

Как и прочие продукты Gigabyte, GA-B85M-D3H заставляет Core i5-4670K постоянно функционировать на частоте 3,8 ГГц при любой нагрузке. Оказывается, такая инициатива проявляется при внесении корректив в настройки оперативной памяти, будь то активация XMP, как в прошлых обзорах, или же ручная правка параметров, как в этот раз. Задержки устанавливались согласно профильным значениям используемого комплекта — 9-11-10-28-2T.

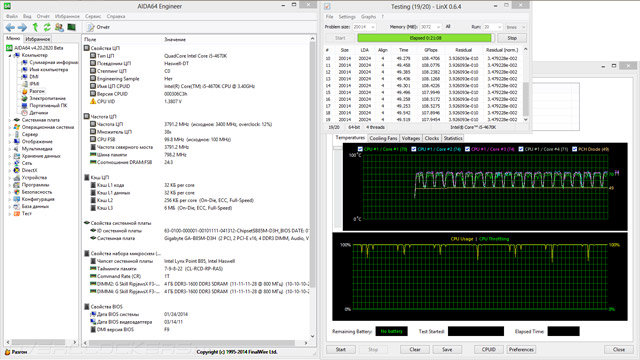

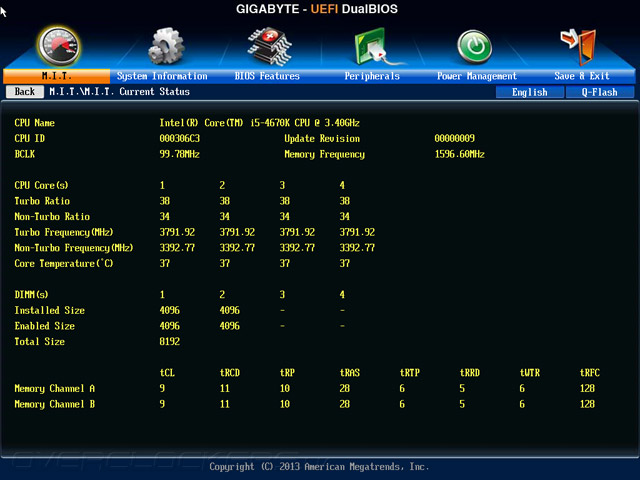

Тестирование Gigabyte GA-B85M-D3H

Отдельной строкой очертим выставленную частоту DRAM как 1600 МГц.

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

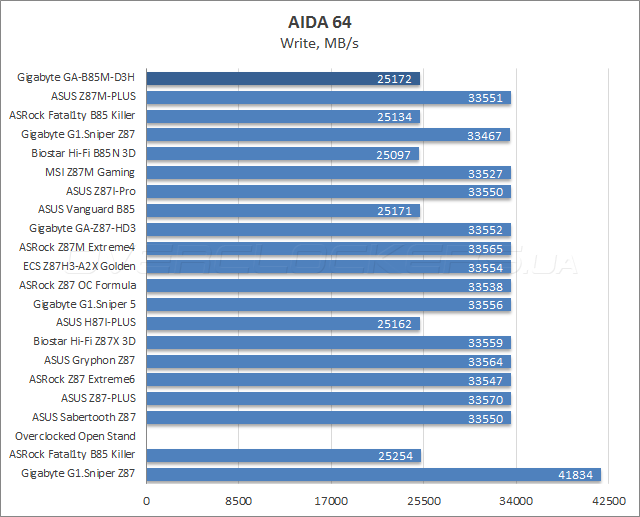

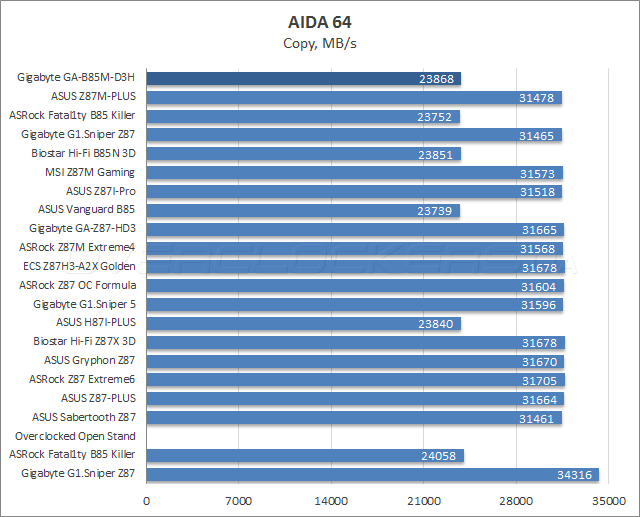

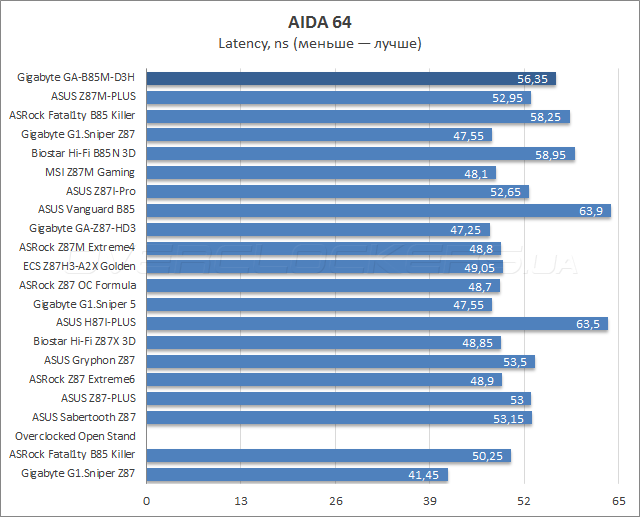

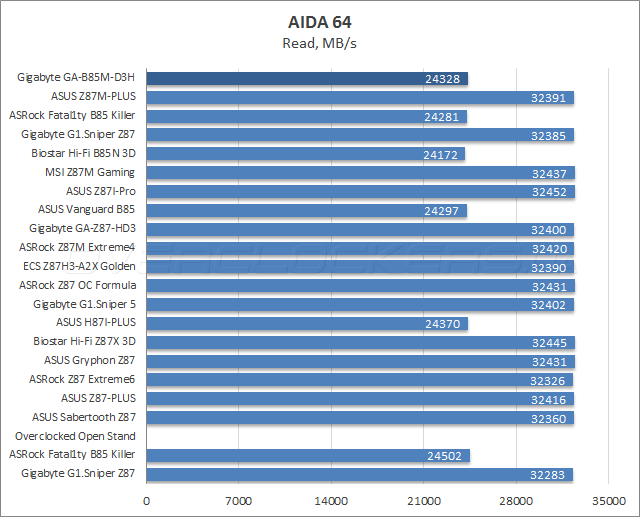

Системные платы Gigabyte отличаются тем, что оперативная память, будучи установленной на борт одной из них, показывает самую низкую латентность в AIDA 64 на фоне своих прямых конкурентов.

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

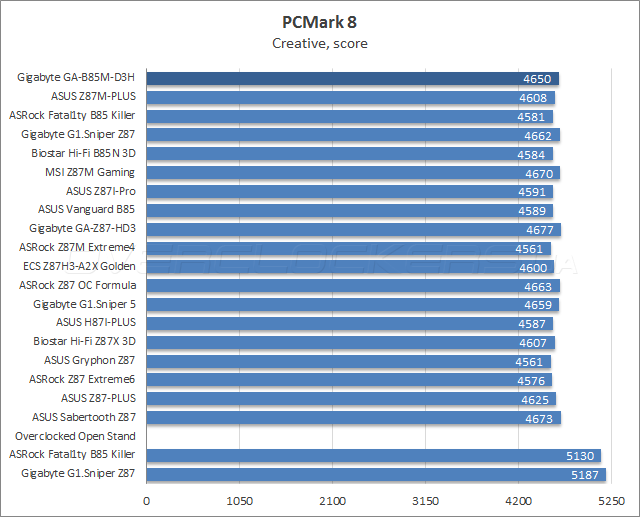

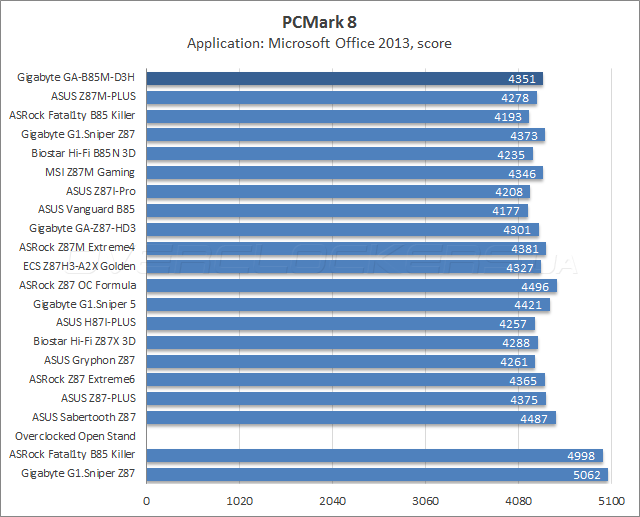

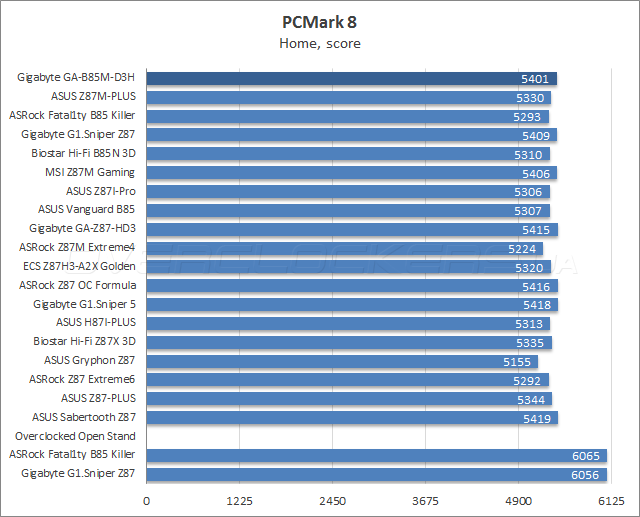

Показатели быстродействия GA-B85M-D3H в PCMark 8 вплотную приближаются к более маститой G1.Sniper Z87, тем самым слегка добавляя плате привлекательности в глазах потенциальных покупателей.

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

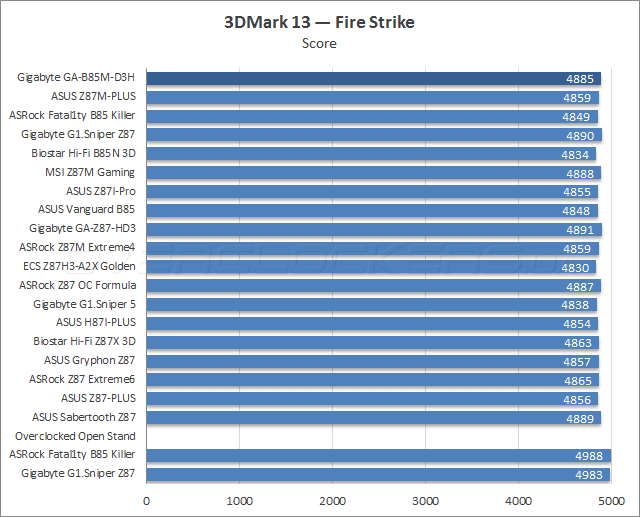

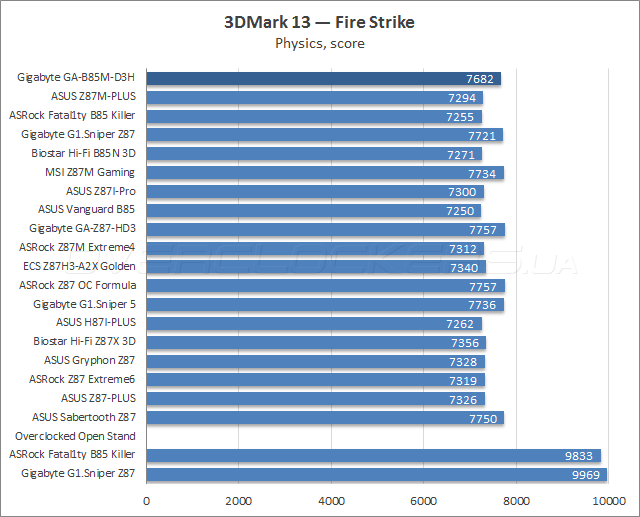

Взятую тенденцию подхватывает 3DMark 13. Очевидно, повышенная частота процессора не осталась незамеченной.

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

Тестирование Gigabyte GA-B85M-D3H

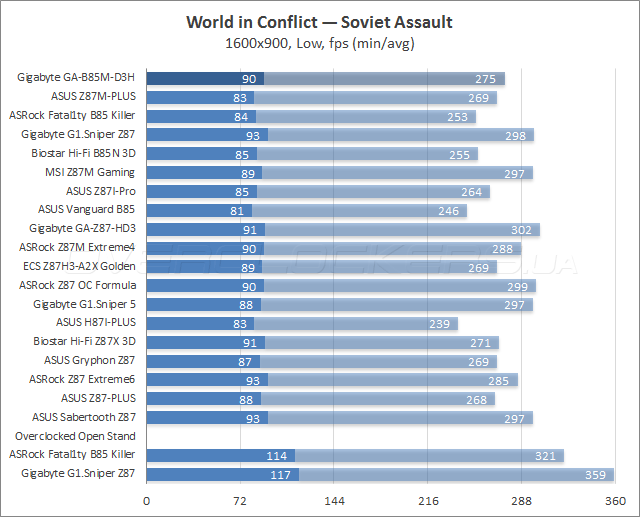

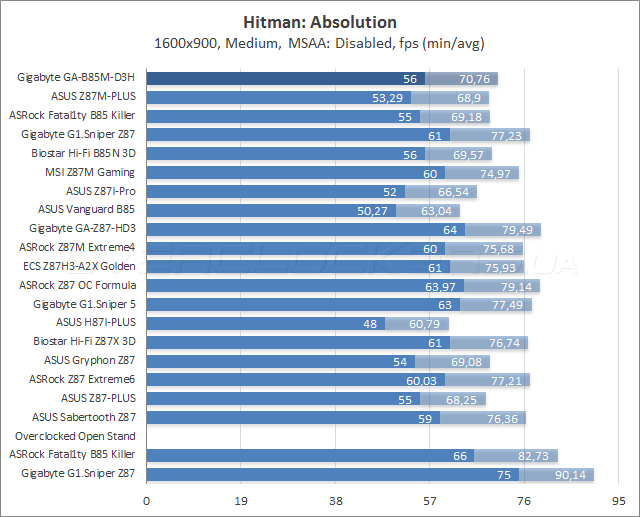

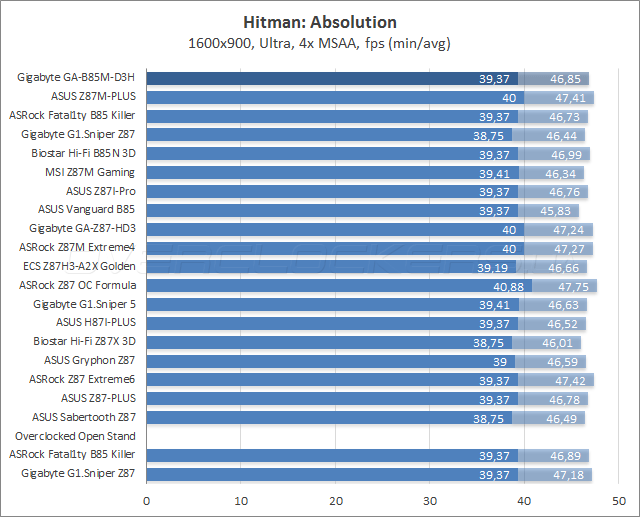

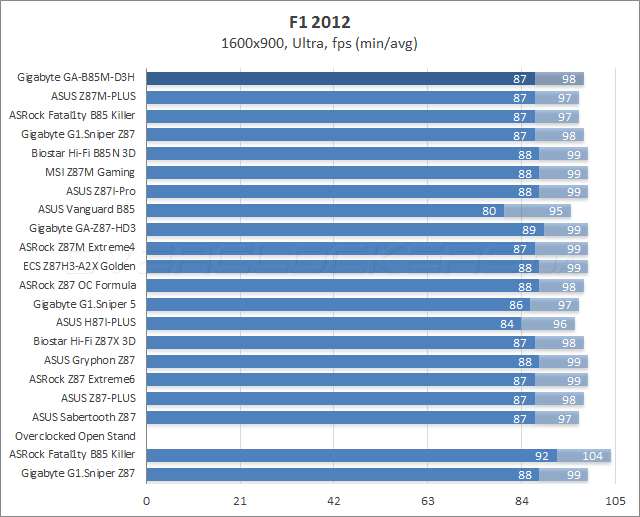

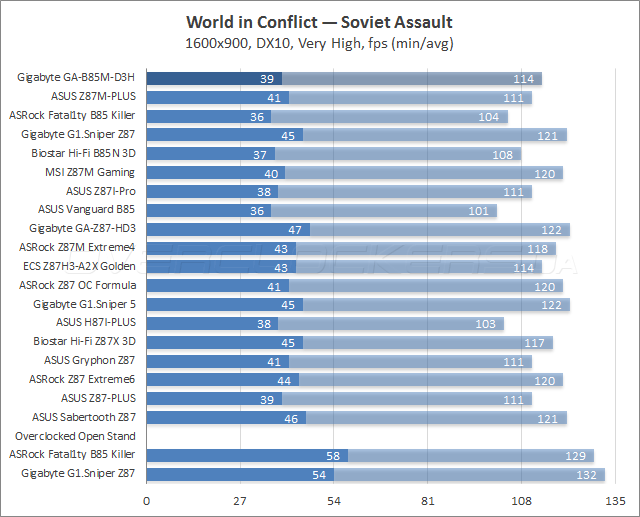

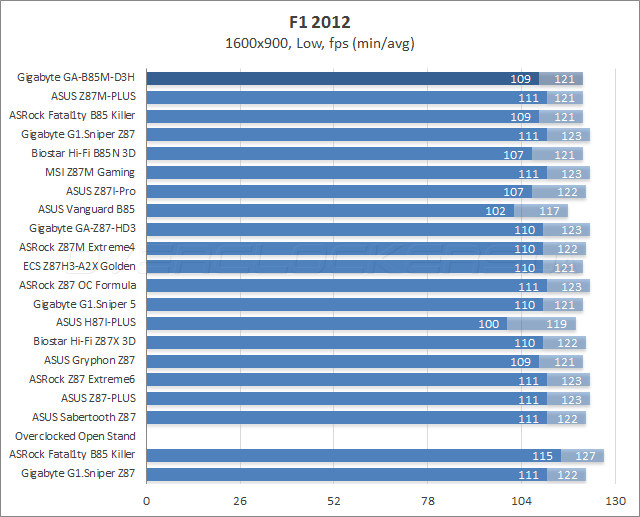

Общая производительность системы в играх оказывается на добротном, среднем уровне.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Энергопотребление Gigabyte GA-B85M-D3H

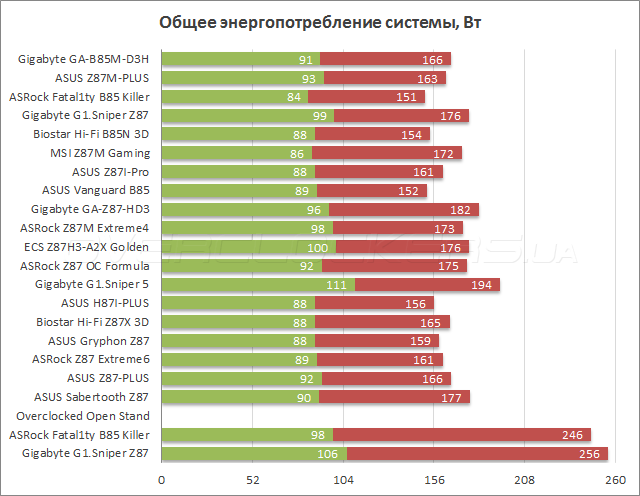

На общий уровень потребления электроэнергии оказывает влияние активированное видеоядро Intel HD 4600. Правда, отключение этого блока позволяет сократить всего три единицы от указанных на диаграмме чисел, а не восемь, как это было на более старших изделиях. В таком случае показатель в 88 Вт является типичным как для бездействующей системы, а в нагрузке он оказывается немногим больше общего среднего результата, очевидно, из-за слегка повышенной частоты ЦП.


Вывод

GA-B85M-D3H может стать отличным выбором для покупателя, который желает приобрести современную материнскую плату с прицелом на её оверклокерские способности. Во время осмотра дизайна PCB никаких серьёзных замечаний не возникло. Наличие трёх контролируемых гнёзд для подключения системных охладителей любых типов, а также последующий контроль за их работой согласно двум различным способам прямо из среды ОС позволяет относиться к продукту не только как к «офисному». Наличие механизмов по контролю за системными параметрами в UEFI и их непосредственная работоспособность позволили полностью раскрыть потенциал имеющегося экземпляра Core i5-4670K при содействии высокопроизводительного воздушного охлаждения.

Конечно, не обошлось и без минусов. Так, готовые профили по автоматическому повышению быстродействия системы, очевидно, не были должным образом скорректированы для платформы на базе B85, а фирменное ПО порой теряется и демонстрирует разночтения одного параметра в различных блоках интерфейса. На борту отсутствуют дополнительные контроллеры, удобные переключатели или кнопки, диагностические помощники в виде светодиодов или POST-индикатора, более того, даже перемычка для сброса настроек CMOS не предусмотрена, не говоря уже про кнопку на задней панели. Но для пользователей, которые не являются новичками в секторе самостоятельной сборки ПК, использование GA-B85M-D3H не вызовет особых трудностей.

Сетевой и звуковой адаптеры являются базовыми решениями на фоне присутствующих на рынке конкурентов. Однако итоговая производительность системы от всего вышеперечисленного нисколько не страдает, скорее даже наоборот, именно на системных платах от Gigabyte она несколько выше из-за небольшого повышения частоты ЦП. При этом уровень потребления электрической энергии находится на относительно невысоком уровне, а нагрев компонентов невысок даже при разгоне. Сочетание всех перечисленных характеристик преподносят GA-B85M-D3H в свете одного из самых сбалансированных продуктов, что побывали в нашей лаборатории.
