Какой должна стать самая старшая плата в линейке? Согласно видению сотрудников из компании ASUS, ультимативные возможности теперь не означают поддержку буквально всех существующих на рынке компьютерных комплектующих. Здесь допускается установка лишь самых мощных ЦП, таким образом, дешёвые процессоры для LGA2066 — из семейства Kaby Lake-X — оказались без внимания. Выходит, ряд особенностей рассматриваемого продукта опирается исключительно на потенциал старшей серии CPU. Изучим, что же необычного может предложить именно модель серии ROG Rampage на фоне побывавших в нашей лаборатории плат из более доступного семейства Prime.

Здесь переплетены игровые и оверклокерские черты. Предустановлен адаптер беспроводных сетей (трёх диапазонов), есть два проводных сетевых интерфейса с поддержкой 1 и 10 Гбит/с. Вместе с кодеком распаян отдельный ЦАП новой модели. Есть множество индикаторов состояний, кнопок и переключателей. Инфраструктура позволяет наладить полный контроль за СЖО. В довершении — подсветка оформлена весьма необычно и ярко, фактически, она располагается в каждой части устройства.
Модель | ASUS ROG Rampage VI Extreme |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | Intel X299 |
Процессорный разъём | Socket 2066 |
Процессоры | Core i9, Core i7 (Skylake-X) |
Память | 8 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3600*/3733*/3866*/4000*/4133*/4200*(OC), максимум 128 ГБ |
Слоты PCI-E | 4 x PCI Express 3.0 x16 (x16+x0+x0+x0, x16+x16+x0+x0, x16+x0+x16+x8, x16+x8+x8+x8) — ЦП с 44 линиями 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x8+x0, x8+x8+x8) — ЦП с 28 линиями 1 x PCI Express 3.0 x16 (x4) |
M.2 | 1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110) — ЦП DIMM.2, 1 x PCI Express 3.0 x4 (Key M, 2230/2242/2260/2280/22110) — X299 DIMM.2, 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — X299 |
Встроенное видеоядро (в процессоре) | – |
Количество подключаемых вентиляторов | 8x 4pin, 1x 5pin (Extension Fan connector) |
Порты PS/2 | – |
Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C), 2x ASM3142) 8 х 3.1 Gen1 (8 разъёмов на задней панели, 2x ASM1074) 4 х 3.1 Gen1 (разъёмов на задней панели нет, X299) 2 x 2.0 (разъёмов на задней панели нет, X299) |
Serial ATA | 6 x SATA 6 Гбит/с (X299) |
RAID | 0, 1, 5, 10 (SATA, X299) |
Встроенный звук | SupremeFX (7.1, HDA): Codec — S1220 (Realtek ALC1220) DAC+AMP — ESS Sabre ES9018Q2C |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet, Dual interconnect) Aquantia AQC107 (10 Gigabit Ethernet) Qualcomm Atheros QCA9008-TBD1 (Qualcomm Atheros QCA6174 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 4.1), Qualcomm Atheros Sparrow 11ad (QCA9500) (802.11ad 60GHz WiGig)) |
COM | – |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | E-ATX |
Размеры, мм | 305 x 277 |
Дополнительные возможности | ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3x Thermal sensor connector, контакты для измерения напряжения, Thunderbolt header, поддержка AMD 4(3)-Way CrossFireX и NVIDIA 4(3)-Way SLI, порт U.2, информационная панель OLED, Q-LED (CPU, DRAM, VGA, Boot Device LED), кнопки: Power, Reset, Clear CMOS, MemOK! и другие; переключатели состояний: Slow Mode, LN2 Mode, линий PCI-E и прочие; технологии: Lighting Control Center (система подсветки Aura, 2x Aura RGB Strip Header, Aura Addressable Strip Header), USB BIOS Flashback и прочие |
Цена в рознице, $ | 748 |
Упаковка и комплектация
Коробка огромна. Ручки у неё нет, потому продукт требует буквального ношения на руках. Используется гамма из красно-чёрных оттенков, свойственная семейству ROG.

За откидной крышкой находится отсек с платой, прикрытый прозрачной пластиковой крышкой. Ниже можно оценить немалую высоту упаковки.

Описание возможностей на тыльной стороне выполнено с уклоном в технические особенности. По фото платы виден факт предустановленной защитной панели на месте портов ввода-вывода.

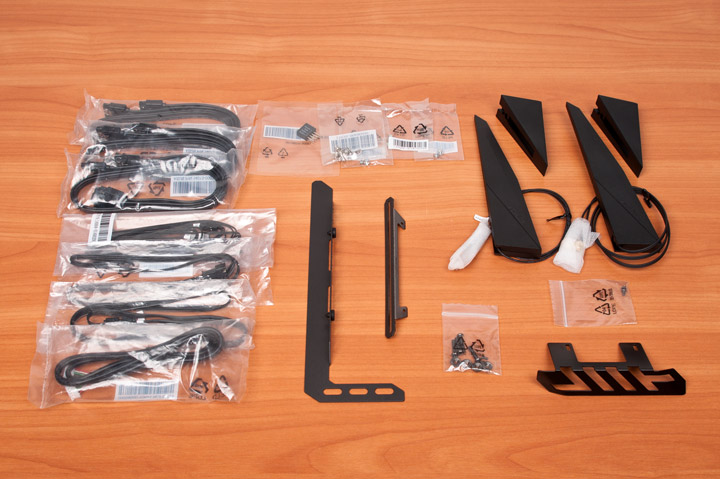

Комплект обширен. Имеется:
- руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- комплект наклеек с различными изображениями серии ROG;
- ещё один комплект наклеек ROG — для кабелей;
- инструкция для Fan Extension Card;
- купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
- отдельная наклейка с логотипом ROG;
- флэш-накопитель с драйверами и фирменным ПО (объёмом 8 ГБ);
- подставка для чашки также с эмблемой ROG;

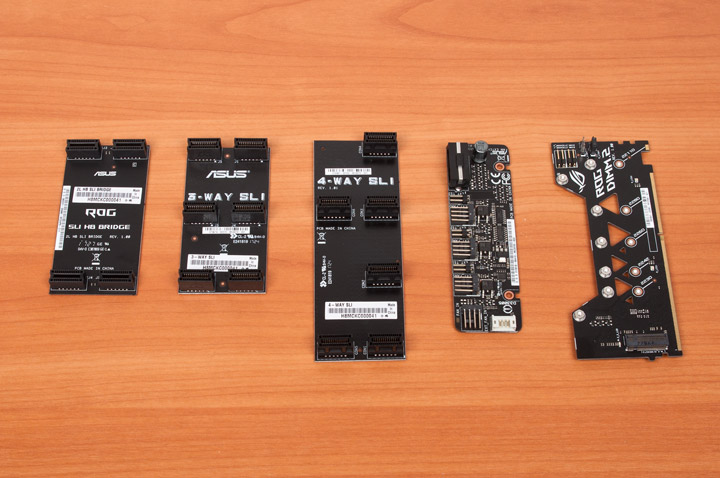

- набор жёстких мостиков для организации 2-, 3- и 4-Way SLI;
- Fan Extension Card;
- стойка DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;

- шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
- три выносные термопары;
- удлинитель для подключения управляемой светодиодной ленты;
- удлинитель для подключения светодиодной ленты RGB;
- комплект из интерфейсного кабеля и крепежа (два уголка и четыре винта) для модуля расширения Fan Extension Card;
- переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
- комплект из трёх винтов и стоек — для устройств формата M.2;
- пара выносных антенн с возможностью фиксации лишь одного положения;
- пара кронштейнов для навесного крепления вентиляторов с комплектом крепежа (4 основных небольших винтика и 4 длинных (с гайками) — под вентиляторы);

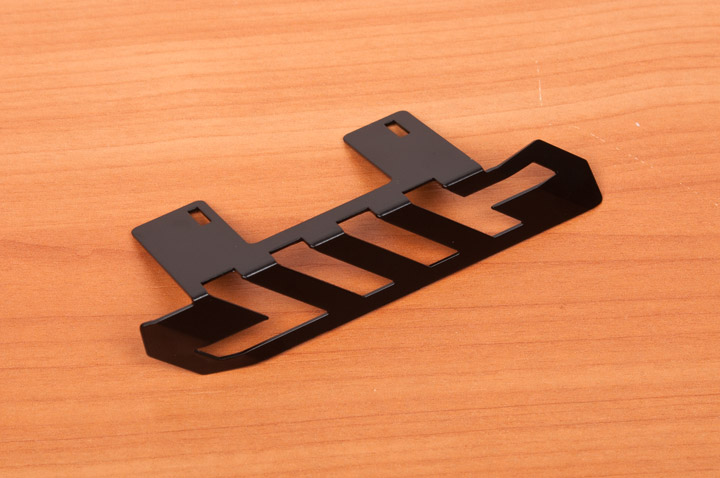

- одна подпорка для видеокарты.

Опишу детальнее самые интересные аксессуары. Наибольшее удивление вызывает долгожданная «флэшка», заготовленная вместо компакт-диска. Её можно использовать и впоследствии, например, для сохранения состояний UEFI, скриншотов или обновления прошивки. Небольшой объём будет достаточен для этих целей.
Решение, именуемое как DIMM.2, в том же виде встречалось нами вместе с ASUS ROG Maximus X Apex. Там же присутствовал кронштейн для охладителя. Здесь доступен ещё один, крепящийся на основной радиатор цепей питания, он небольшой. Есть определенная свобода действий по выбору высоты.

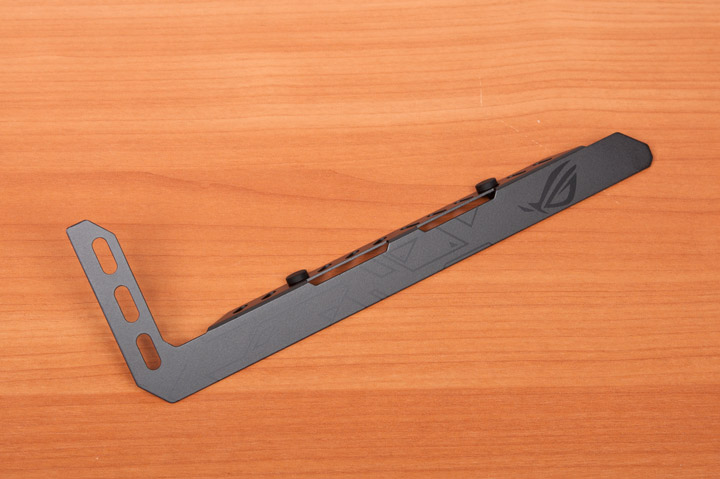

Так или иначе, но все указанные принадлежности идут вместе с другими платами производителя. Абсолютная новинка — подпорка для видеоускорителя. Два прорезиненных упора можно переставить. Монтаж выполняется одномоментно с фиксацией устройства в корпусе, теми же винтами. Несложно заметить — в наличии всего одна единица.

На первый взгляд, набор весьма неплох. А теперь о невесёлом. Прежде в обязательном порядке также присутствовал модуль OC Panel II, к примеру, как вместе с ASUS Maximus VIII Extreme. Теперь же его нет, благо, не убрали поддержку его работы, потому все обладающие таким устройствам энтузиасты смогут его использовать.
Внешний вид

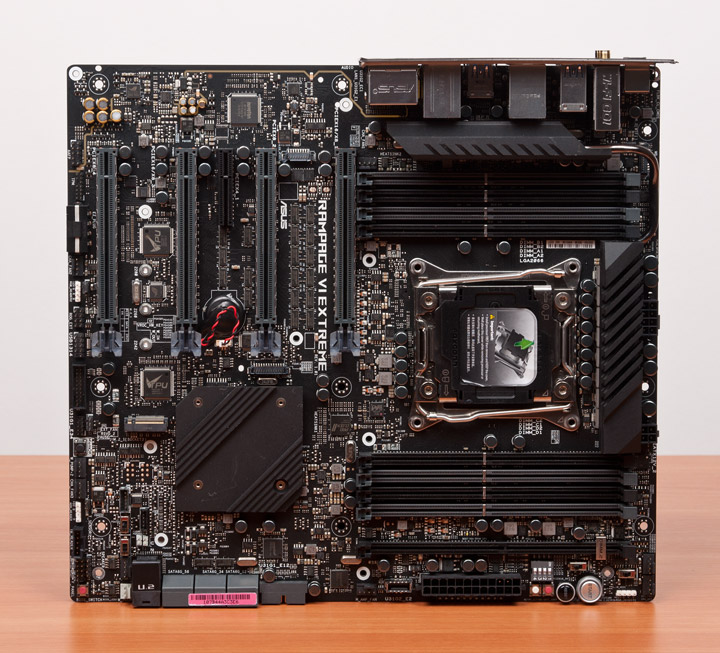

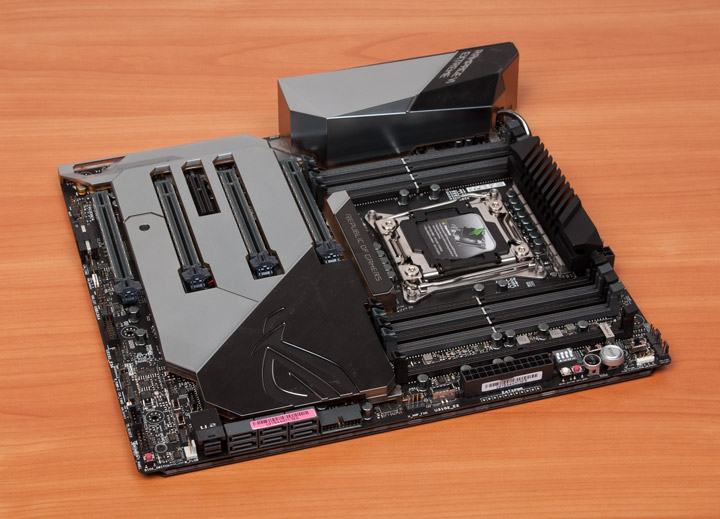

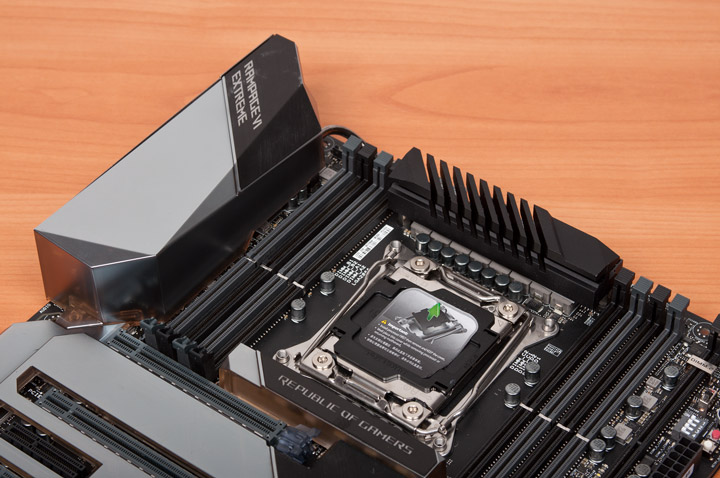

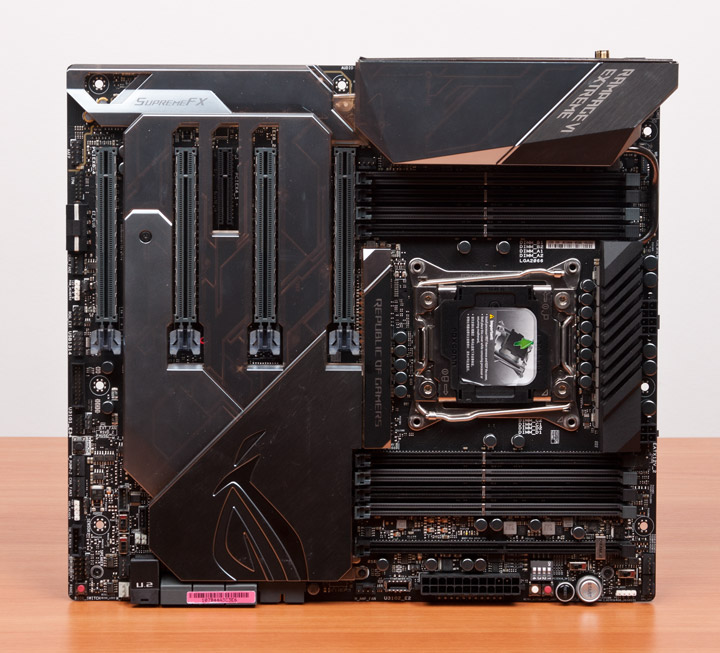

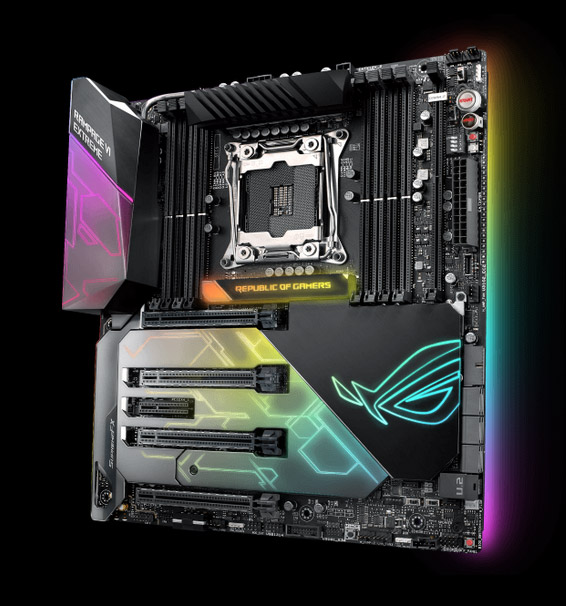

Все инженерные наработки не уместились в формате ATX, ширина составила 277 (вместо стандартных 244) миллиметров. Для доступа ко всем девяти крепёжным отверстиям придётся демонтировать часть декоративной крышки. Цветовая гамма элементов — монохромная, без свойственных некогда семейству ROG красных оттенков. Но при включении системы всё преобразится за счёт работы подсветки.

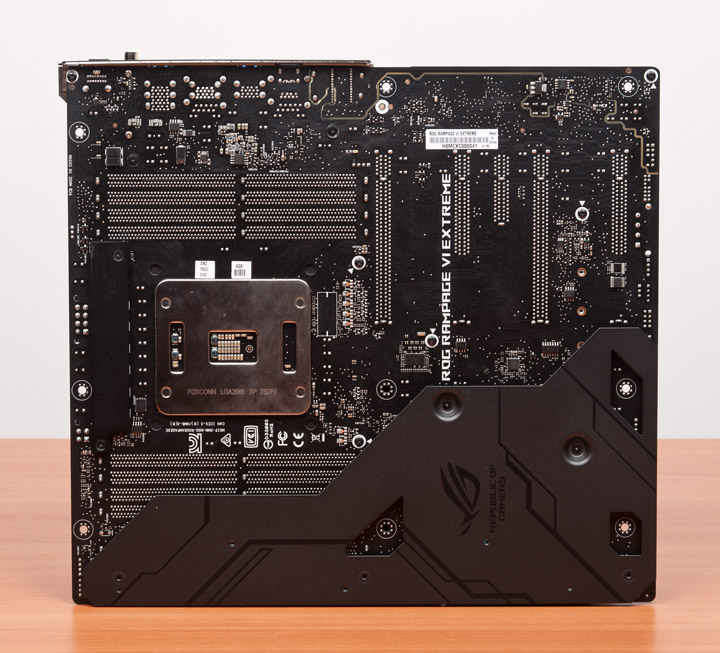

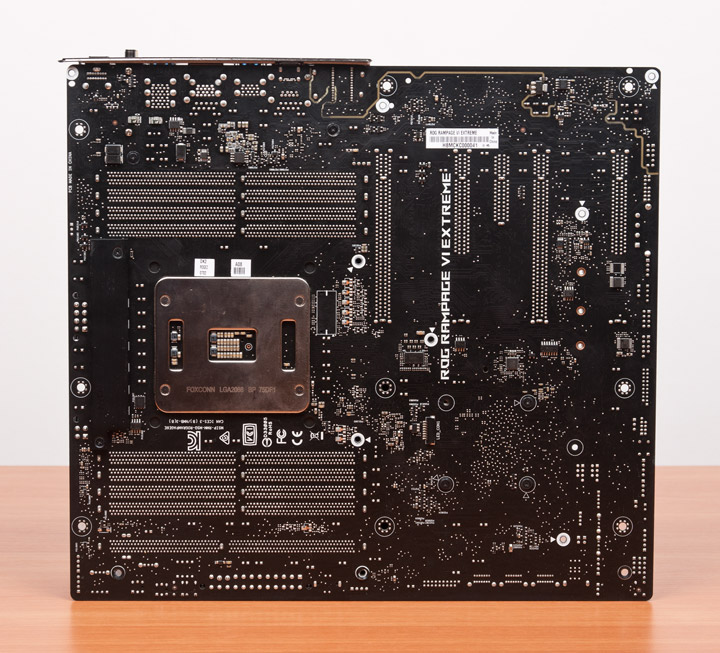

На тыльной стороне есть два укрепляющих элемента. Один участвует в схеме отвода тепла от VRM, а другой усиливает конструкцию всей платы. Но основная его роль, как мне кажется, всё же другая — там смонтирован светофильтр, вдоль всего края платы.

Нет преград в осуществлении эксплуатации устройства без всех накладок, при возникшем на то желании. Наполнение электронными компонентами очень плотное.

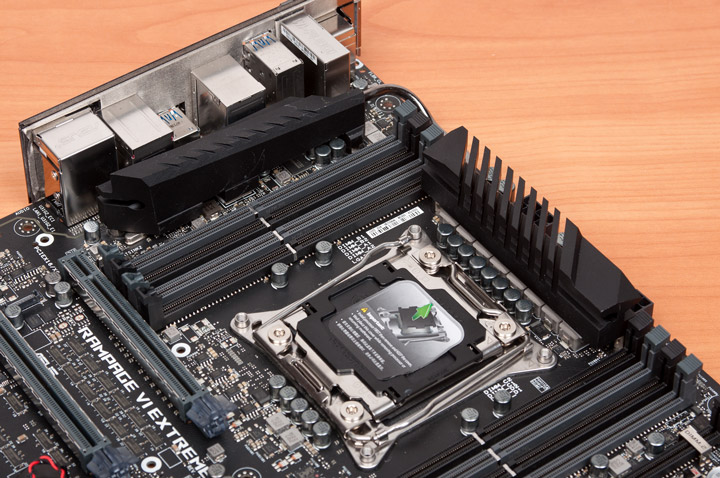

Все радиаторы надёжно закреплены винтами. Под процессор можно провести термопару сквозь отверстие, заготовленное инженерами. Там есть ещё одно, но уже совсем крохотное.

Световоды видны на следующей иллюстрации. Теперь они есть буквально всюду. Верхние накладки выполнены из прозрачного пластика, а под ними находится светоотражающий материал (он скорее матовый, чем зеркальный).
Всего можно насчитать три кабеля, подключаемых к плате. Два — «верхняя» и «нижняя» подсветки. Третий нужен для функционирования небольшого дисплея типа OLED. Если у Prime X299-Deluxe он располагался под сокетом, то тут его разметили условно над звуковыми гнёздами. Таким образом, никакие системы охлаждения ЦП не станут препятствием для считывания информации оттуда в рабочих условиях. И в этот раз его роль намного важнее, поскольку коды POST можно будет смотреть исключительно на нём. После загрузки ОС он может отображать разную информацию, всё зависит от настроек, заданных в фирменным ПО.

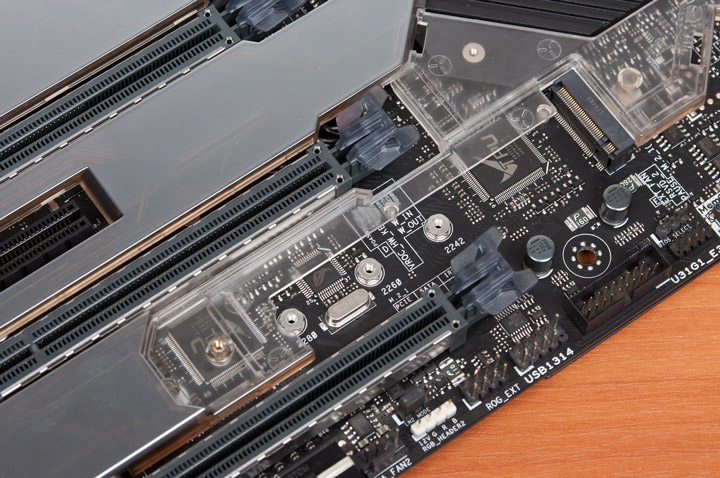

На плате находится одно гнездо типа M.2, туда можно установить устройства трёх популярных размеров.

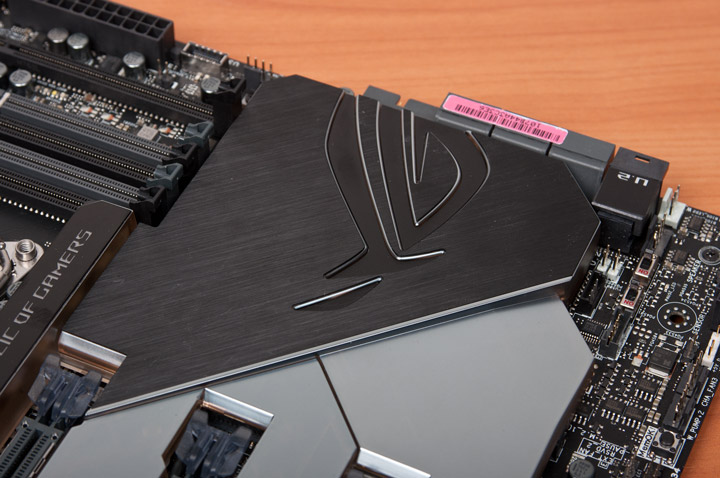

Верхняя накладка (крышка) — декоративная, пластиковая, не оснащаемая термолипучкой, как это часто теперь встречается на других устройствах. У неё роль другая — создание эффектов иллюминации от группы светодиодов, они распаяны на платке, специально рассчитанной именно под это. Светится и надпись Republic of Gamers, располагающаяся под сокетом.

Основной упор в подсветке сделан на эмблему и только что упомянутое лого серии, но часть света уходит в сторону прозрачного (как мы помним) пластика, образуя затейливое узорчатое сияние.

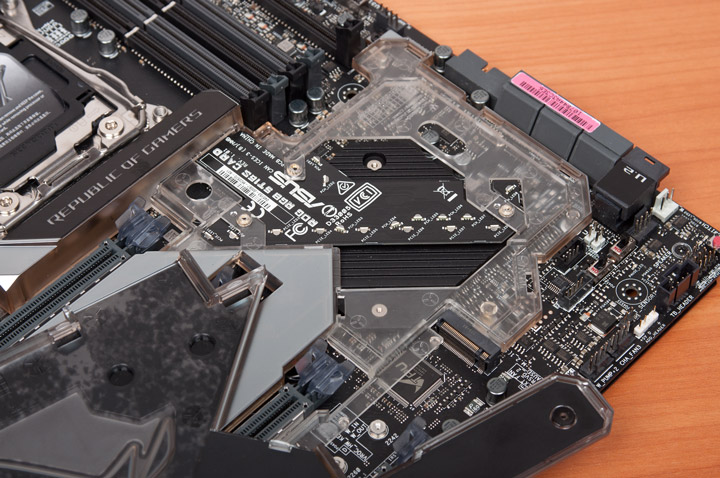

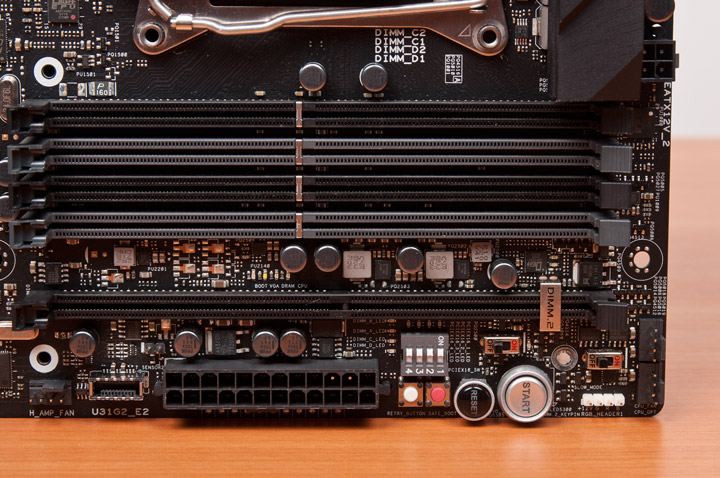

Ещё два устройства типа M.2 крепятся на комплектную платку, именуемую DIMM.2, гнездо для неё находится у слотов под модули DRAM. На ней есть светодиоды (отключаемые перемычкой) и два термодатчика.

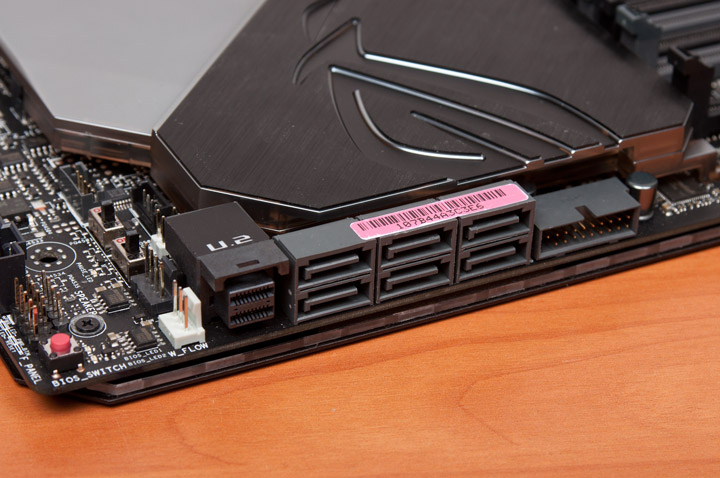

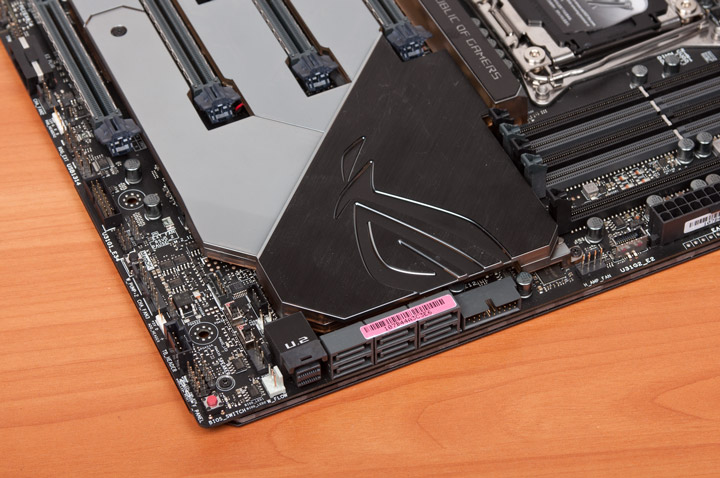

Продольных гнёзд SATA — шесть, также есть один порт U.2. Вместо недостающей как для хаба X299 пары выходов SATA предпочли разместить продольную стойку USB 3.1 Gen1, для корпусных кабелей.

Есть ещё одна такая же, только поперечная, а также одно симметричное гнездо USB 3.1 Gen2. Допускается использование и пары выходов второго поколения, но так получилось из-за наличия группы колодок ROG extension connector (они распаяны для нужд OC Panel II).

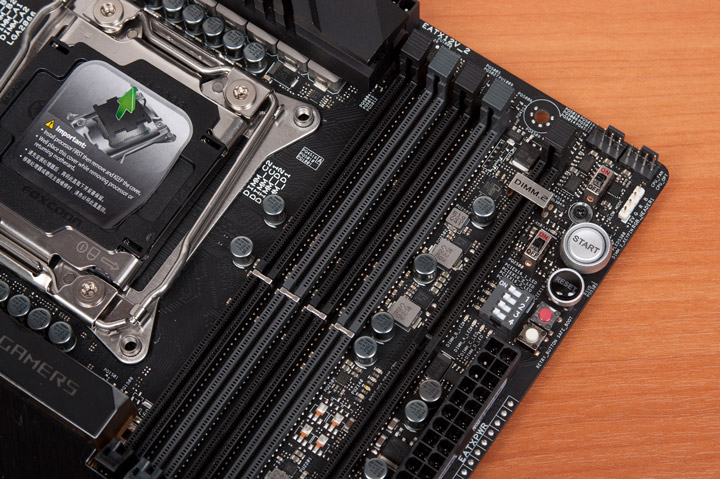

Основной узел управления системой находится в верхнем правом углу. Помимо классических кнопок включения и перезагрузки пригодятся Safe button (запускает этап загрузки с безопасными настройками UEFI без изменения текущих параметров) и Retry button, инициирующая цикл выключения и последующего запуска. Также можно управлять каждым из полноразмерных слотов PCI-E x16 (отключать или включать). Под основным гнездом питания есть точки для замера напряжений. А ближе к модулям памяти находится комплекс Q-LED из четырёх разноцветных миниатюрных светодиодов.

Несколько особых колодок для СЖО есть внизу. Тут же находится гнездо для кабеля от Fan Extension Card, ещё одно — для ключа VROC. Есть классическая кнопка MemOK! Хотя тут её наличие скорее формальное. Куда интереснее ещё одна, проводящая переключение между двумя микросхемами ПЗУ. Рядом распаяны два соответствующих светодиода. К слову о последних, практически все индикаторы имеют тёплый жёлтый цвет.

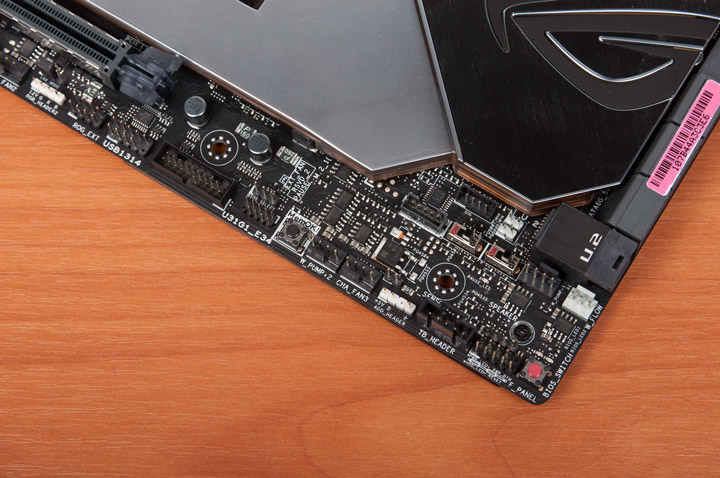

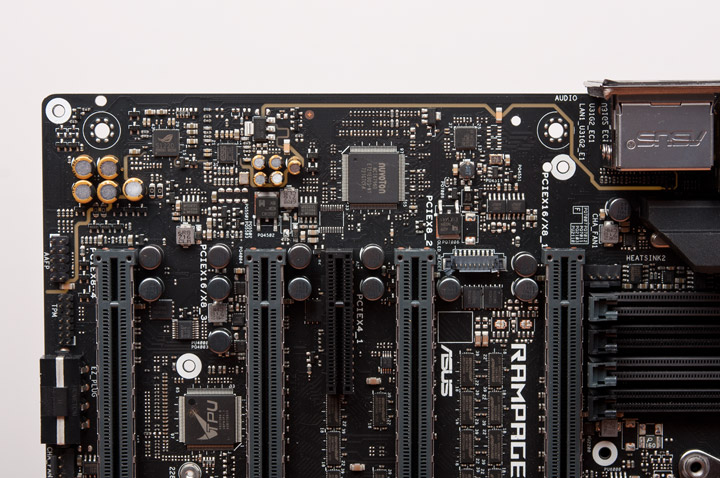

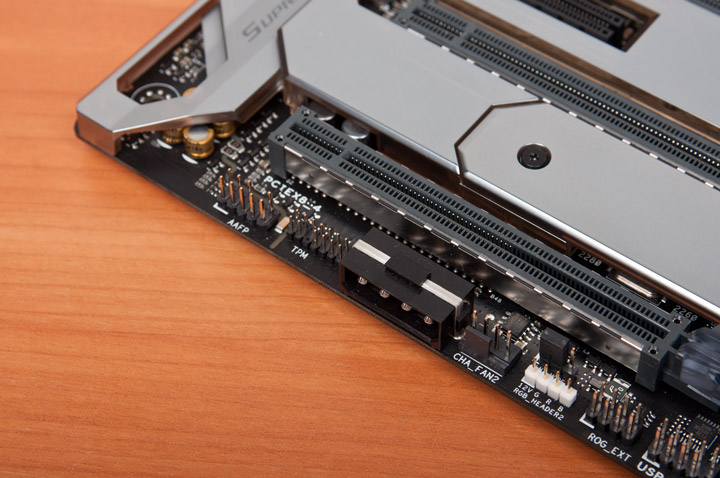

Усиление питания гнёзд PCI-E происходит посредством одного гнезда типа Molex.

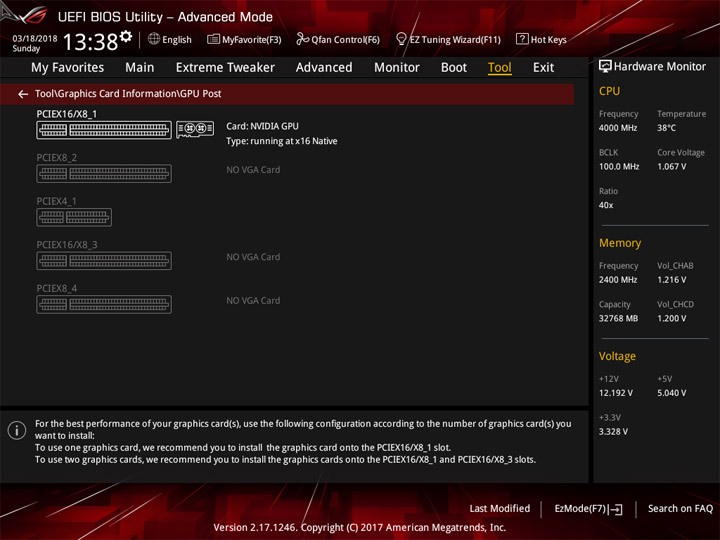

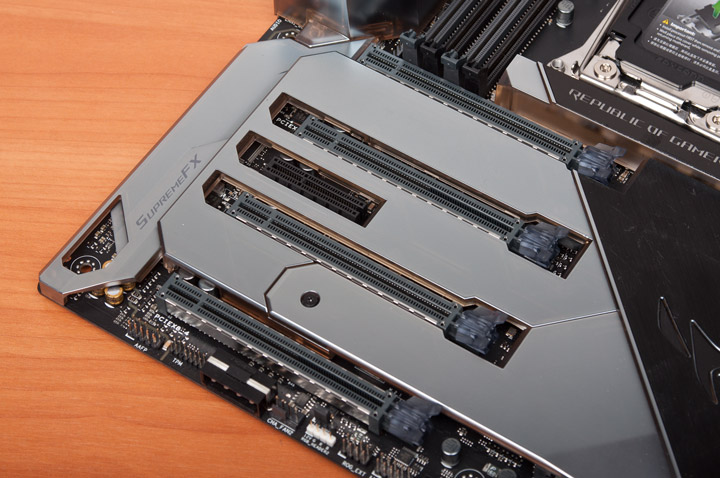

Конфигурация и схема работы видеоподсистемы зависят от модели используемого процессора, но все четыре полноформатных слота могут принять участие в работе. PCI-E x4 пригодится для карт расширения.

Звуковая система не претендует на доминирование в сегменте. Тут есть старший кодек ALC1220 от Realtek и новая модель ЦАП от ESS, где уже встроен собственный ОУ.

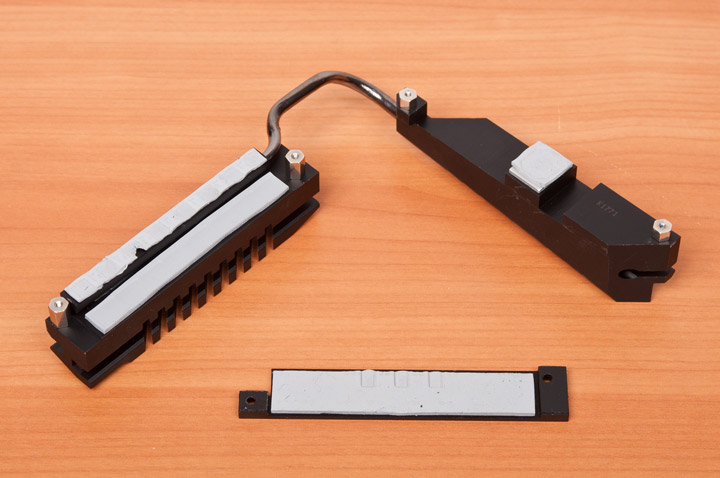

Радиатор силовой части состоит из двух секций, соединённых тепловой трубкой. Общая высота небольшая, есть множество пропилов, увеличивающих площадь отдачи тепла.

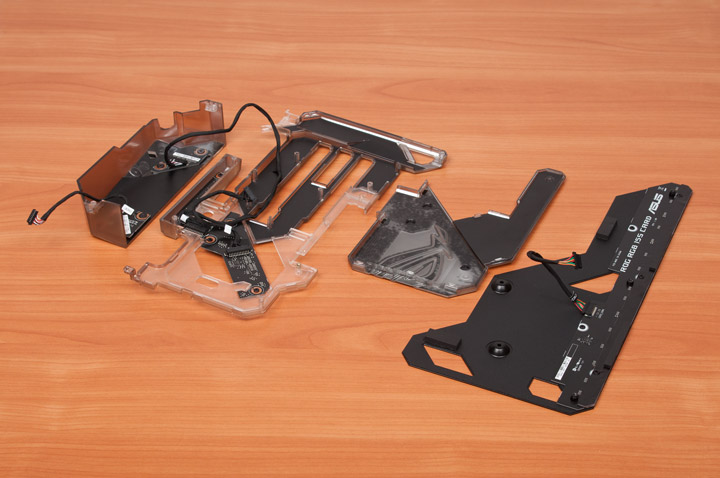

Демонтаж декоративных накладок позволит лучше рассмотреть второй радиатор. Он уже не такой «ребристый», более того, он там установлен в том числе и как охладитель для скоростного сетевого интерфейса.

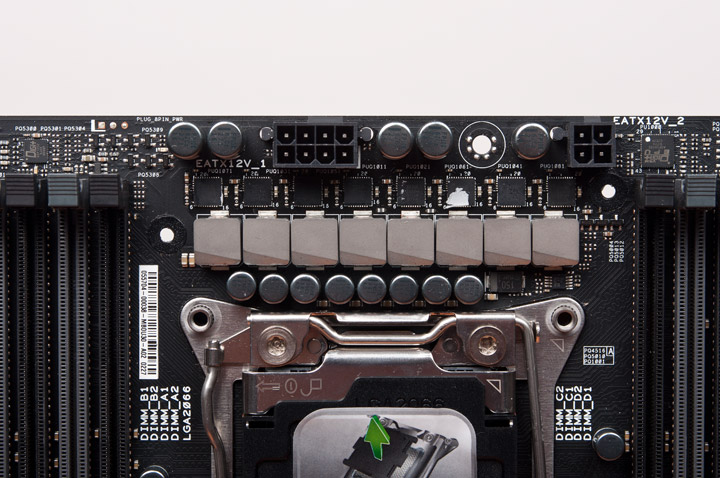

Идея построения схемы стабилизатора равноценна используемой в составе Prime X299-Deluxe. Есть два (сверху и снизу) переименованных ШИМ-контроллера ASP1405I. Питание процессора формируется при участии восьми каналов, образованных сборками Infineon IR3555. Отличается, разве что, тип дросселей и увеличенное на единицу число танталовых конденсаторов. Процессорных гнёзд питания два — восьми- и четырёхконтактное.

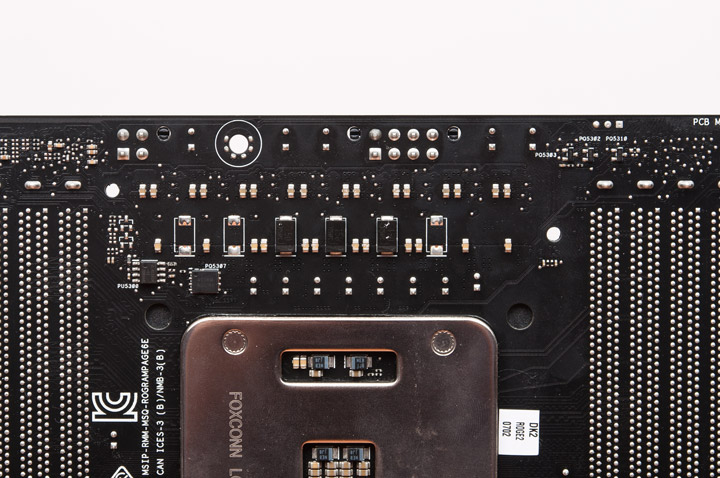

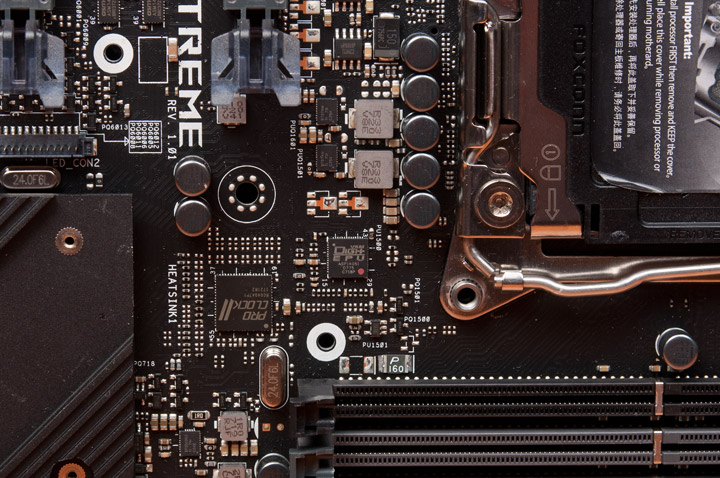

Для напряжений CPU IO и SA распаяно по одной отдельной сборке. Не позабыли про специальный (перемаркированный) чип Pro Clock II, необходимый для расширенного спектра частоты BCLK. Такой же был в составе всех платы ASUS на базе X299, рассмотренных нами к этому моменту.

Замечаний к площади термопрокладок в этот раз нет никаких. Даже дросселя оказались удостоены чести контакта с радиатором.

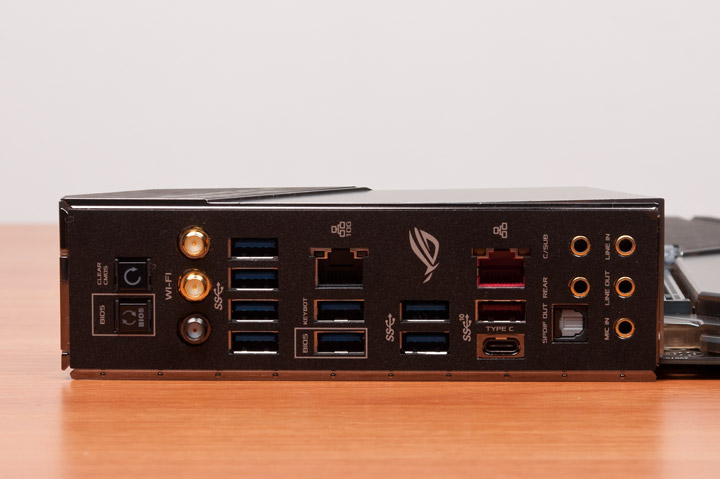

В очередной раз вспоминая про Prime X299-Deluxe, можно указать на установленную тут аналогичную модель адаптера беспроводных сетей. А вот контроллер, обеспечивающий 10 Гбит/с, — отличительная особенность. Всё удобно подписано, потому путаницы не должно возникнуть. Дополнительный антураж изделию обеспечивают звуковые выходы, оснащённые подсветкой (все пять отверстий имеют свой уникальный оттенок свечения). Выходов USB тут в достатке, лишь наиболее требовательным покупателям не будет хватать PS/2.

Последнее, о чём следует написать, — контактная шина Water Block Connector, находящаяся в левом верхнем углу изделия. Она обеспечивает поддержку водоблоков, разработанных специально для ROG Rampage VI Extreme. Заявлена взаимосвязь с температурными и датчиками потока, во всяком случае, плата готова обрабатывать эти данные при их поступлении с аксессуаров сторонних производителей.
Возможности UEFI

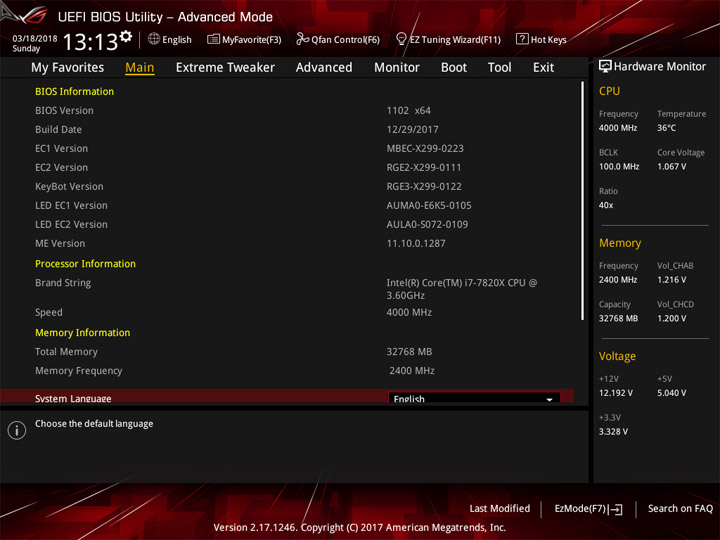

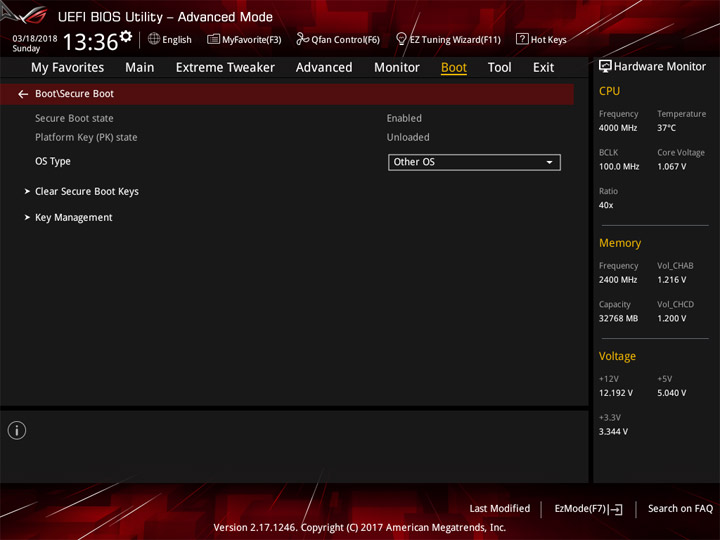

У нашей платы к моменту тестирования уже был прошит последний микрокод, но для его обновления здесь есть всё то же, что и у других устройств, в частности, фирменная утилита Ez Flash.

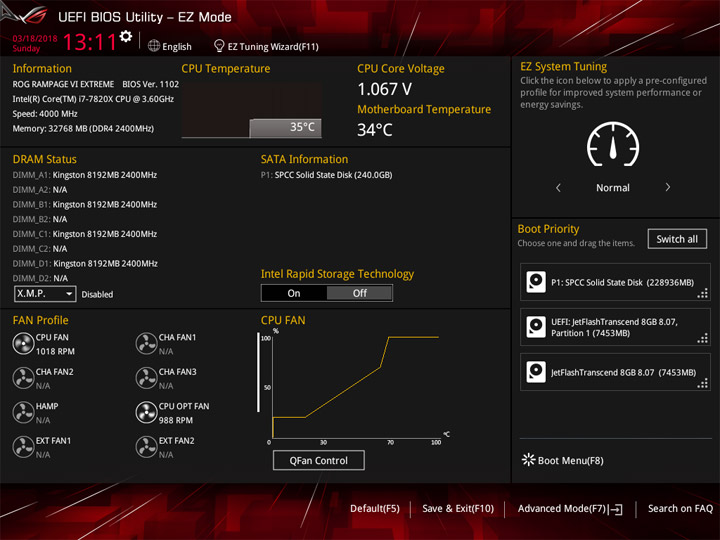

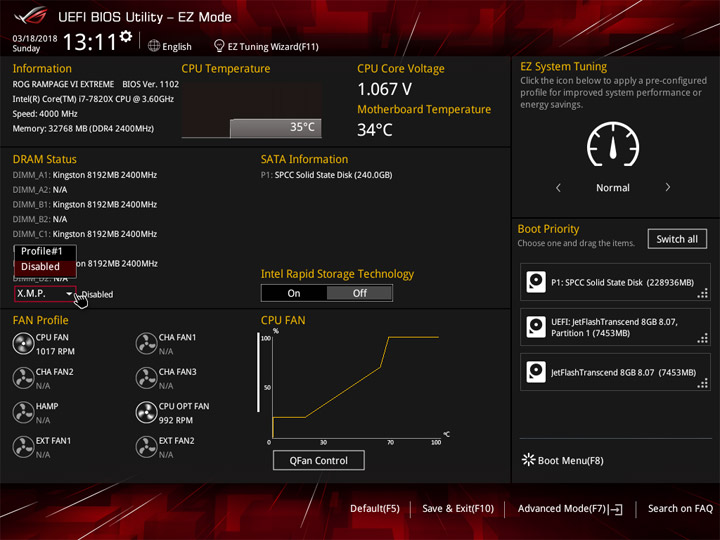

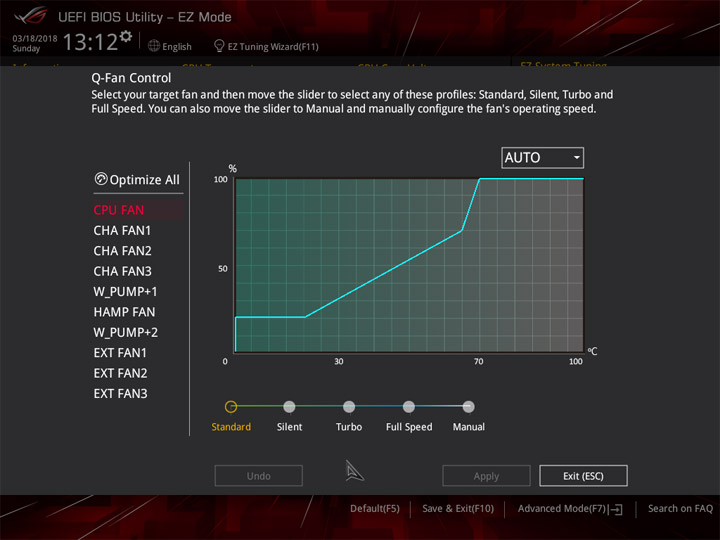

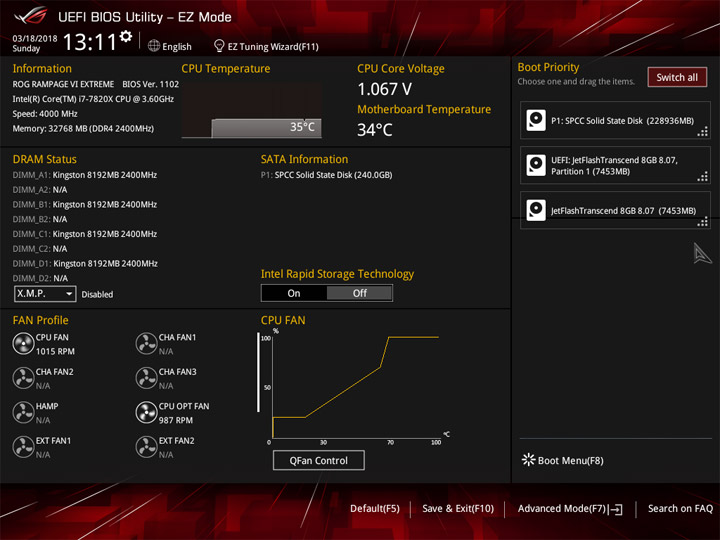

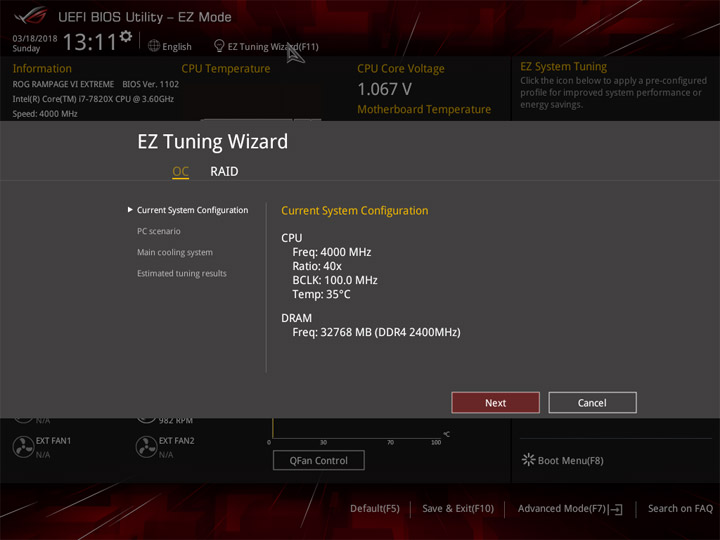

Доступен упрощённый режим настройки системы, когда требуется установить дату и время, активировать XMP, определиться с приоритетом загрузочных устройств. Отсюда доступны мастера по выбору готовых сценариев оверклокинга и организации массивов RAID. Также есть доступ к управлению вентиляторами.

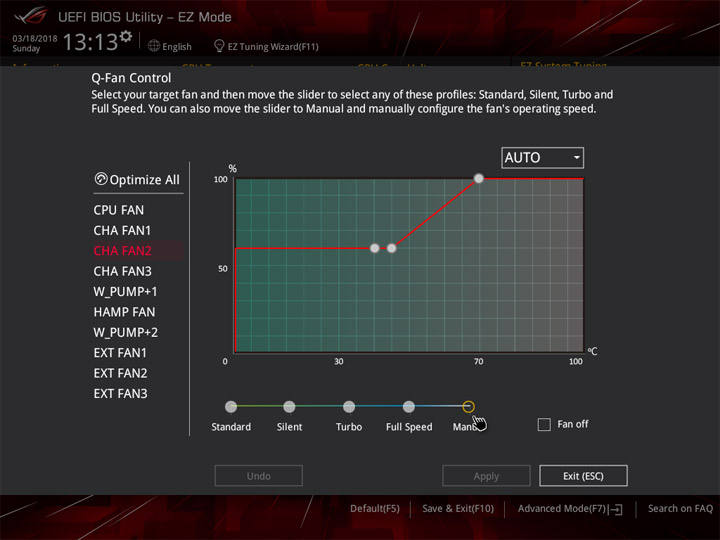

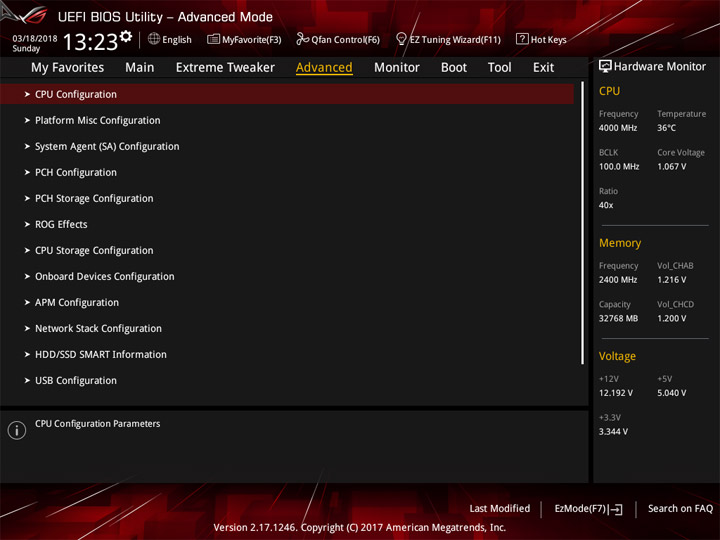

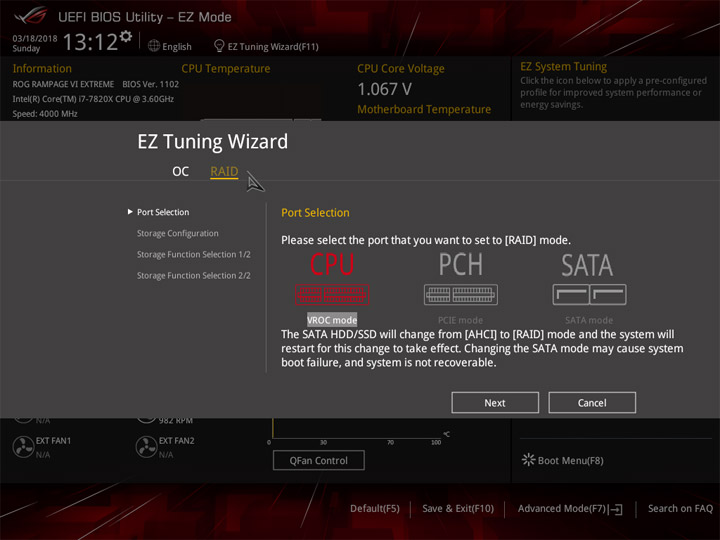

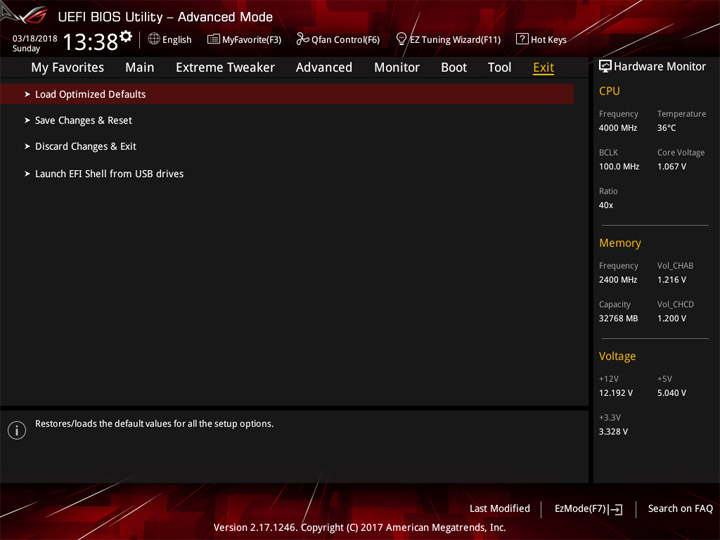

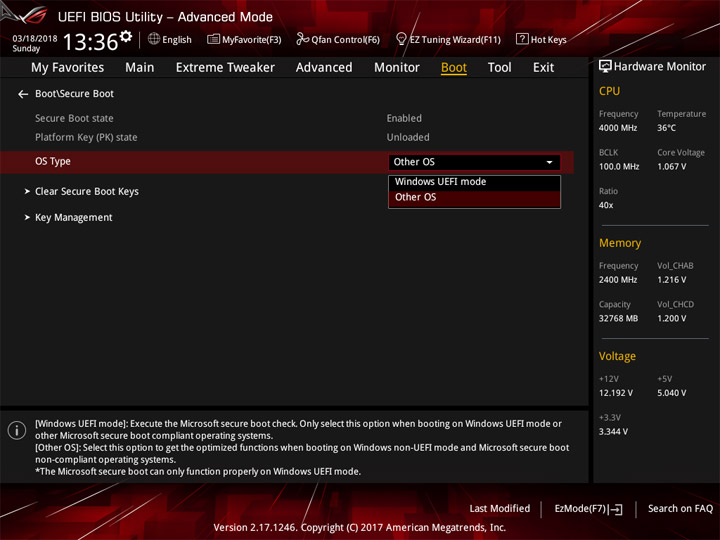

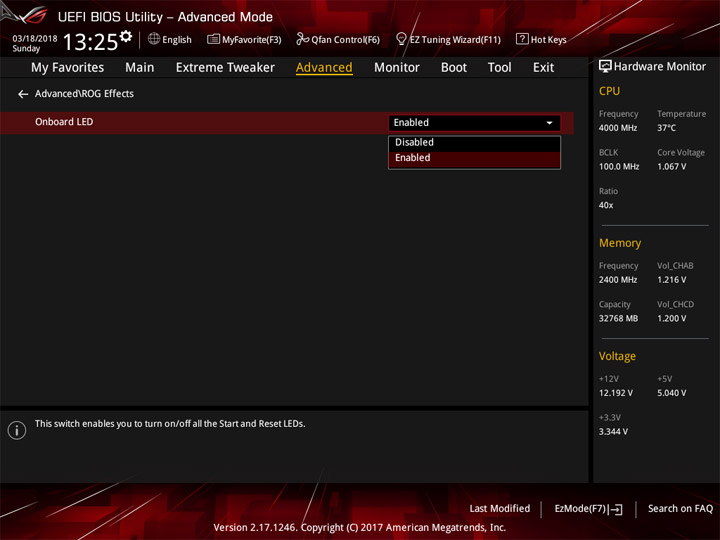

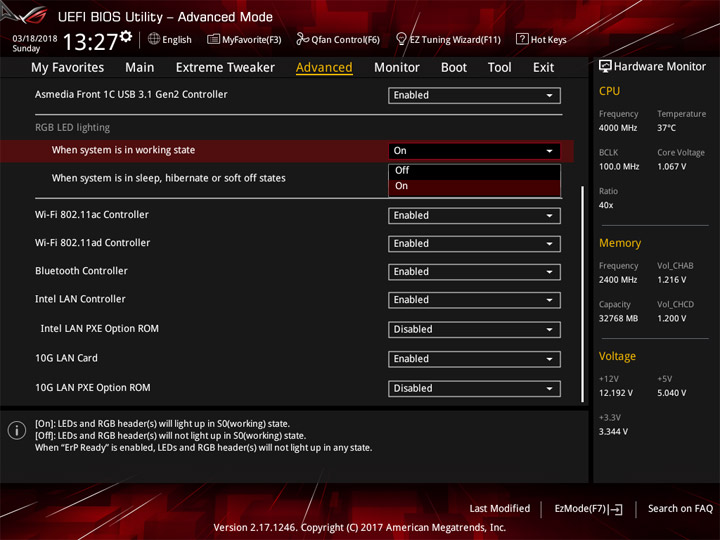

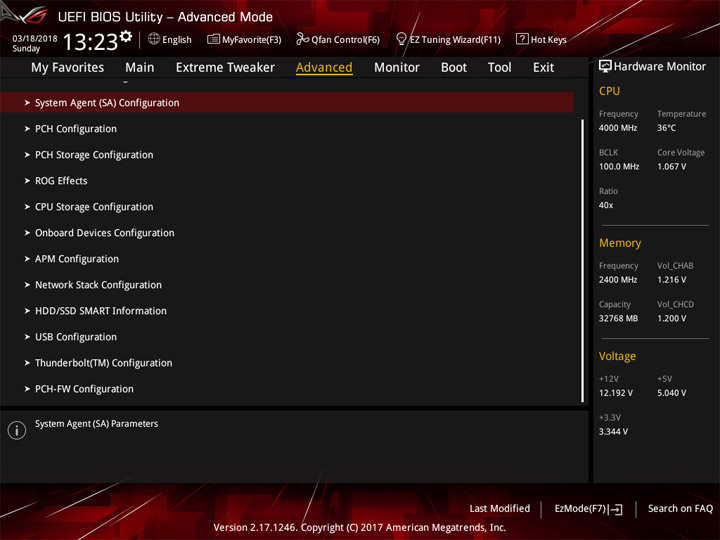

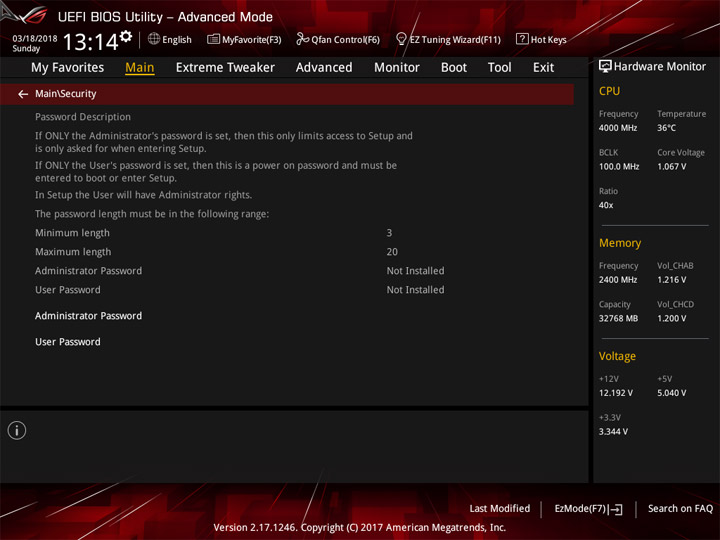

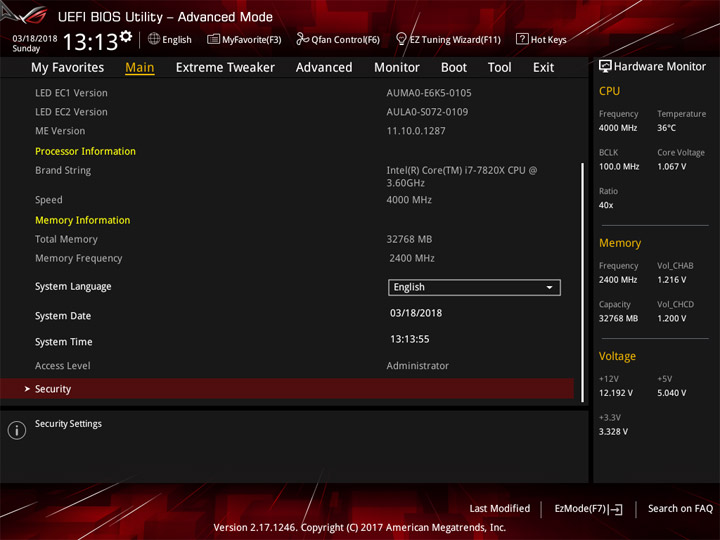

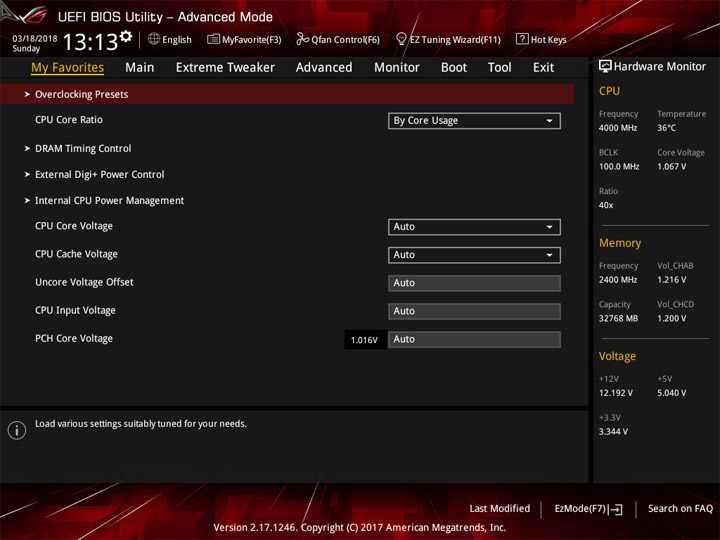

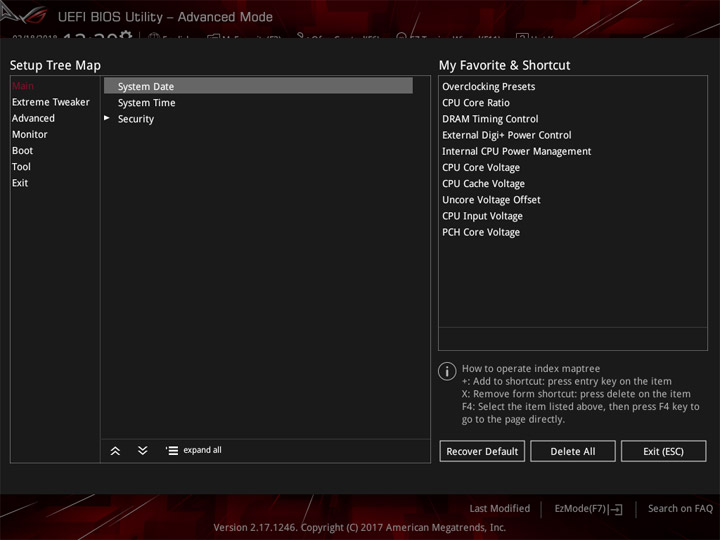

На первой странице расширенного управления настройками UEFI есть возможность создания собственного списка из самых нужных, для удобного взаимодействия с устройством.

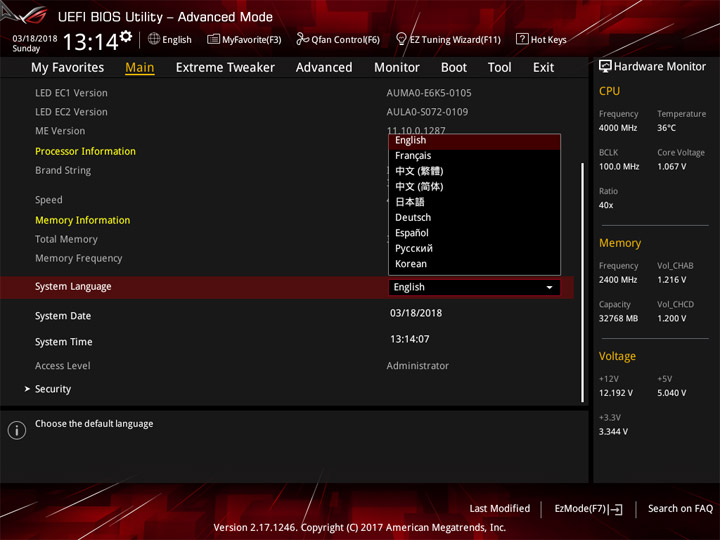

Есть девять версий локализации интерфейса.

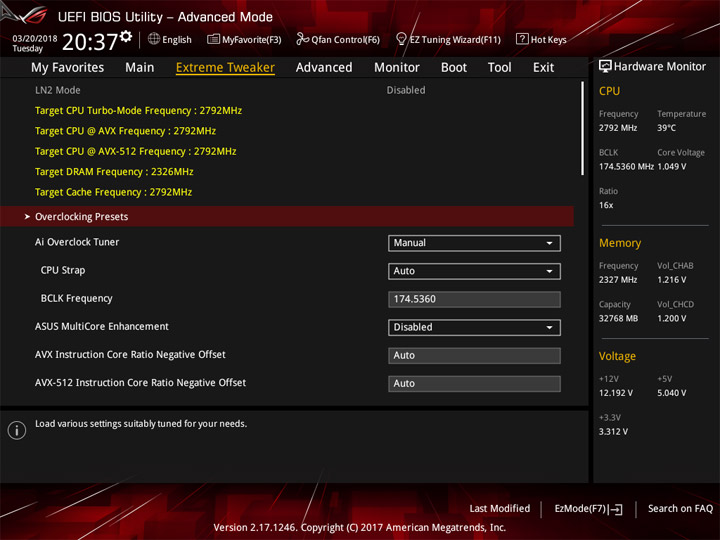

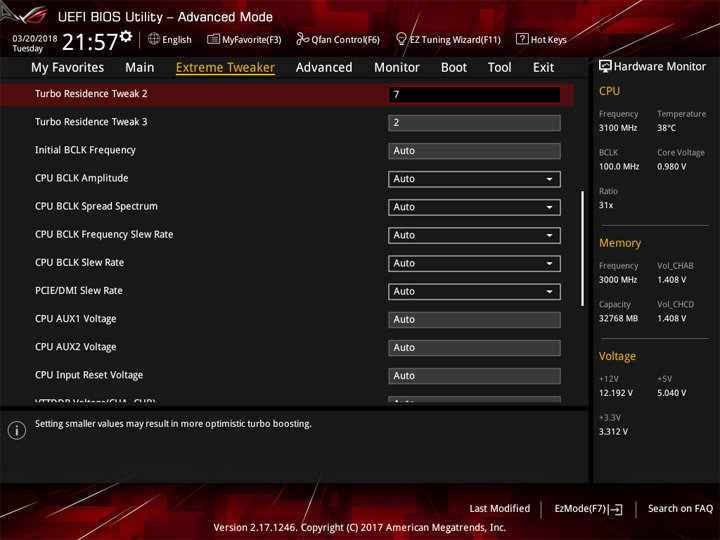

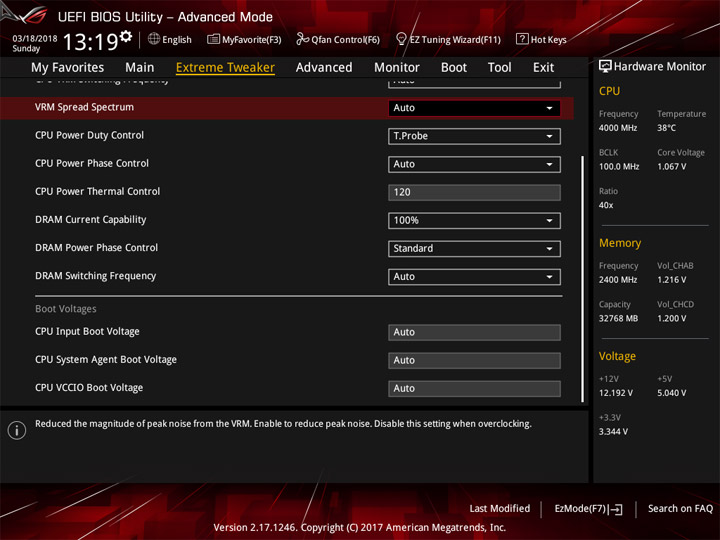

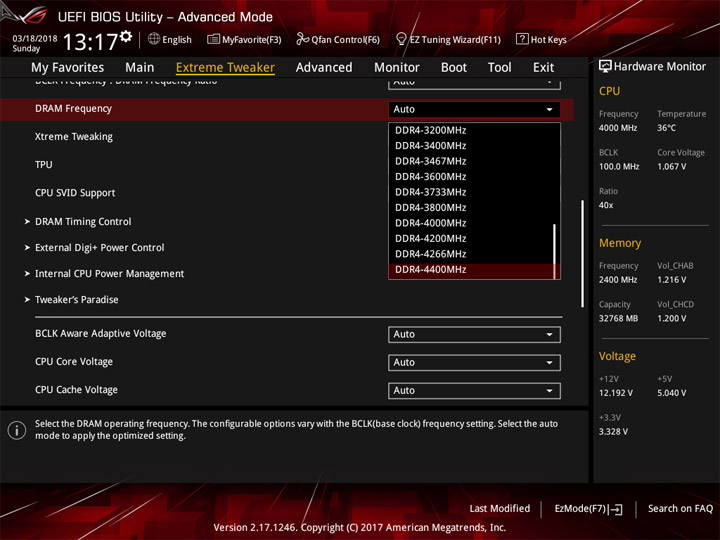

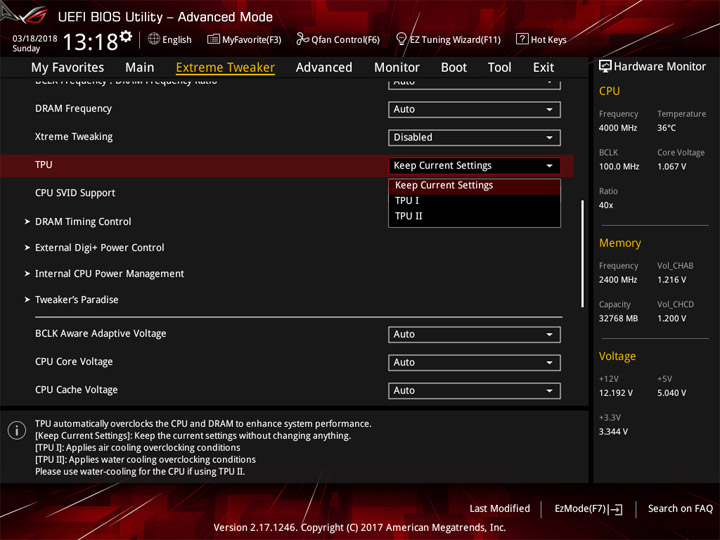

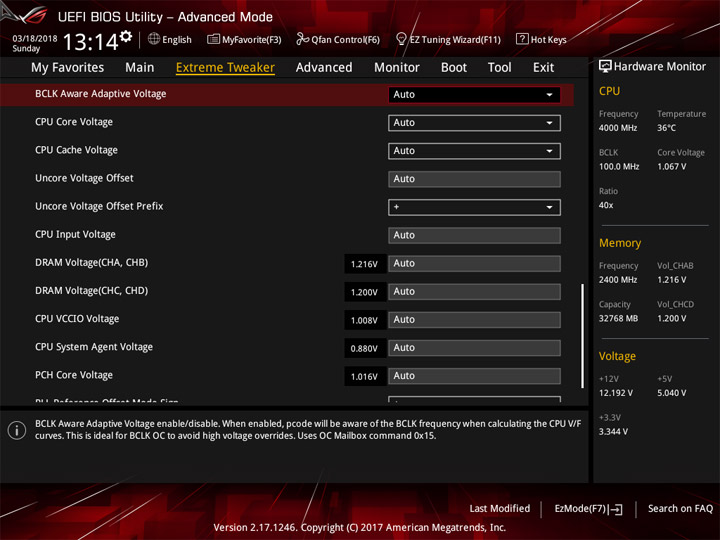

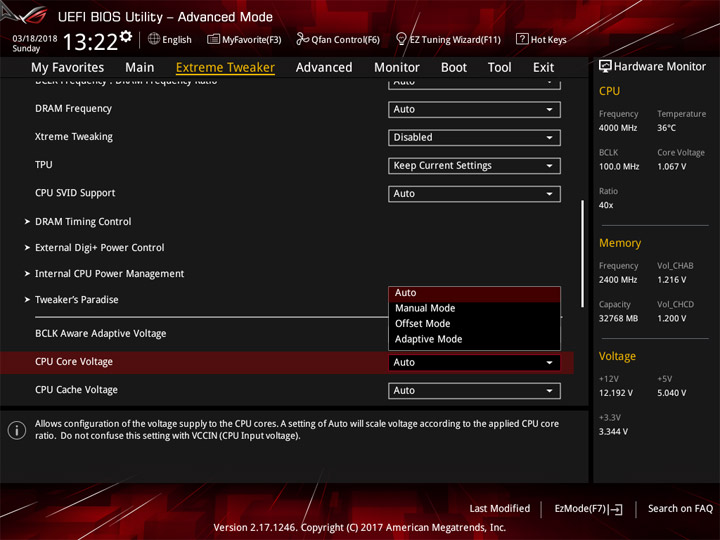

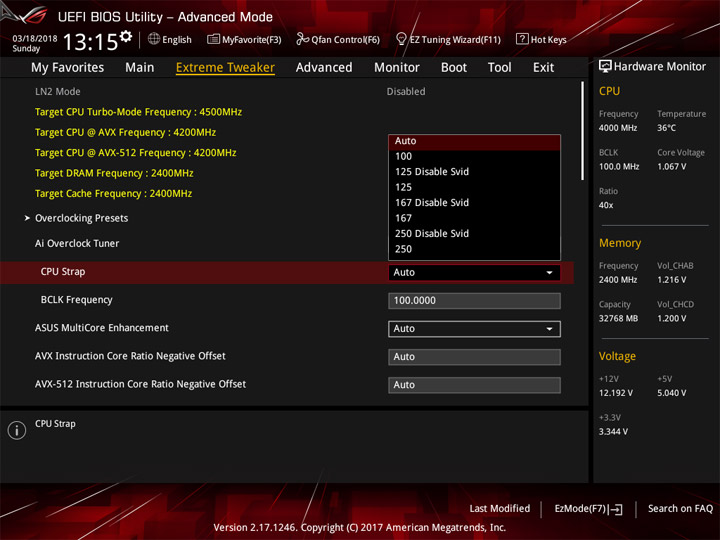

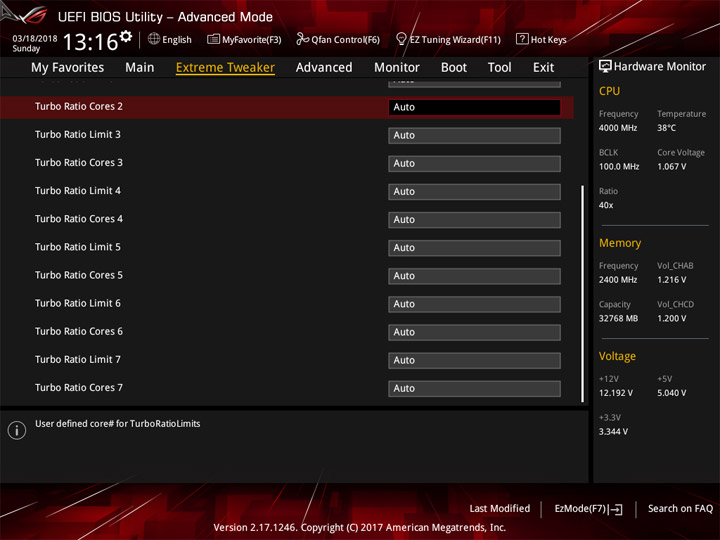

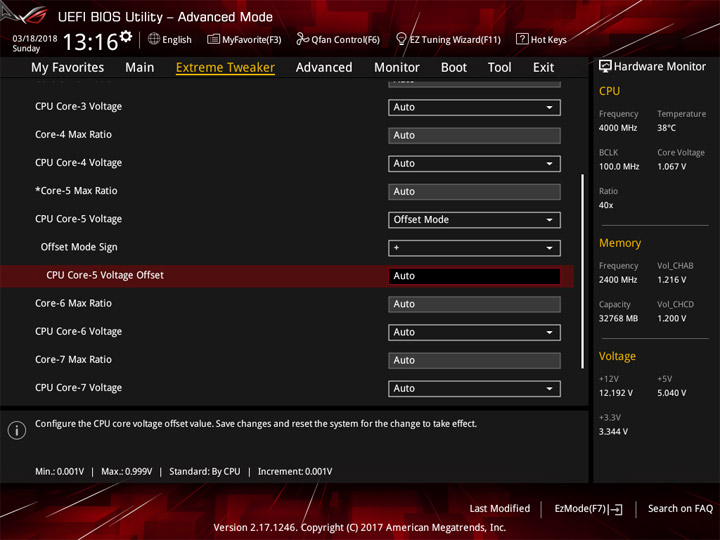

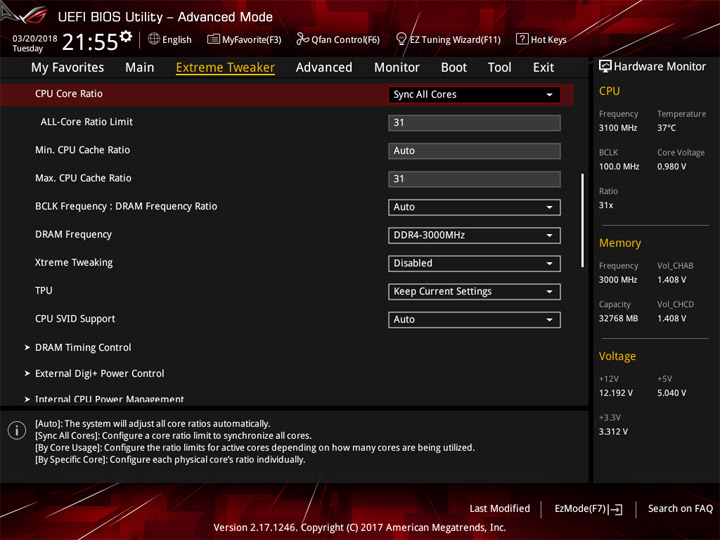

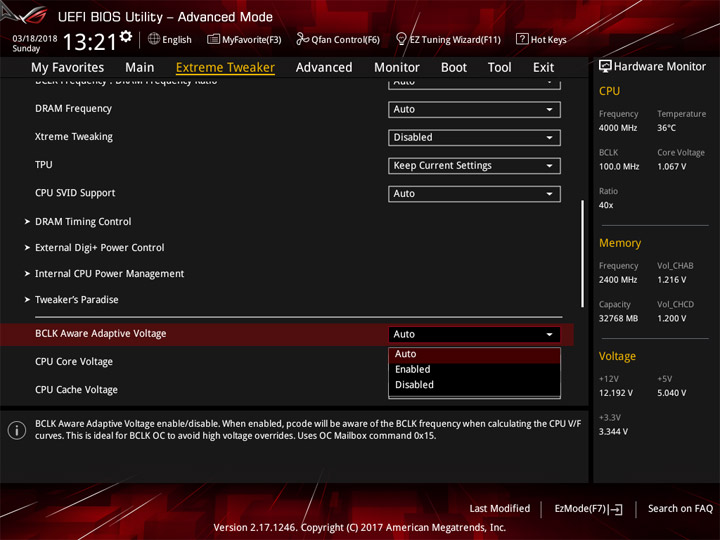

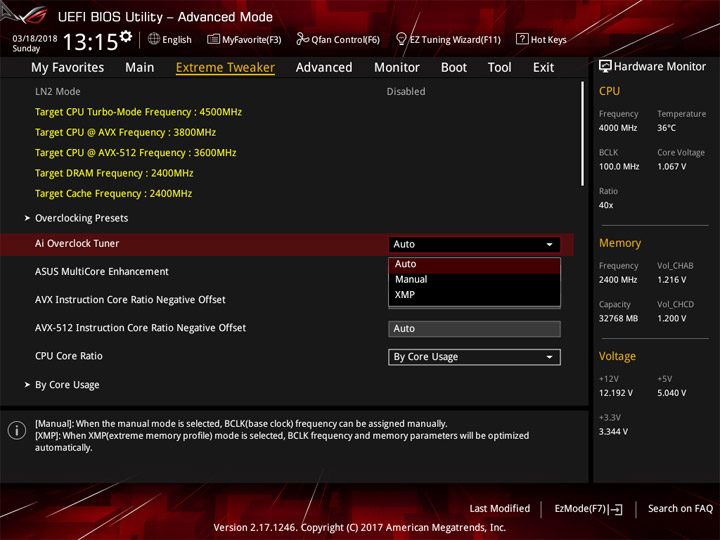

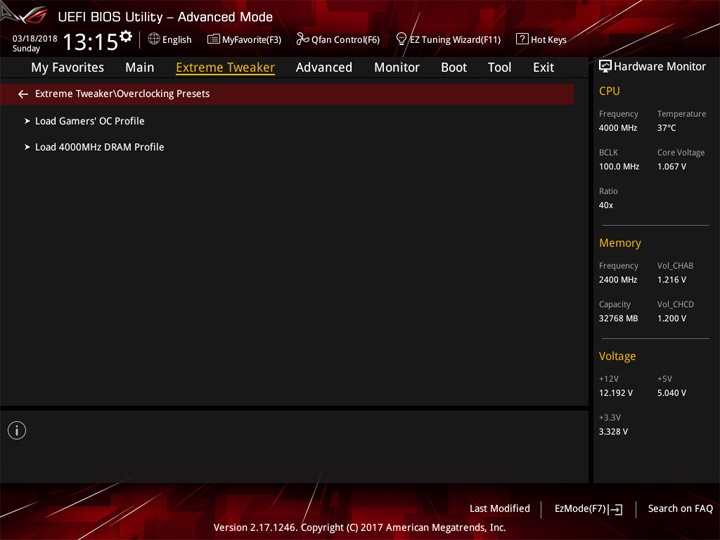

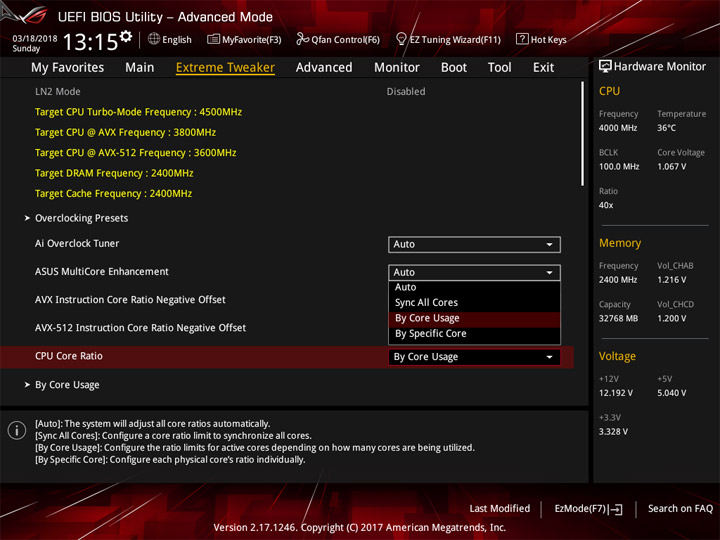

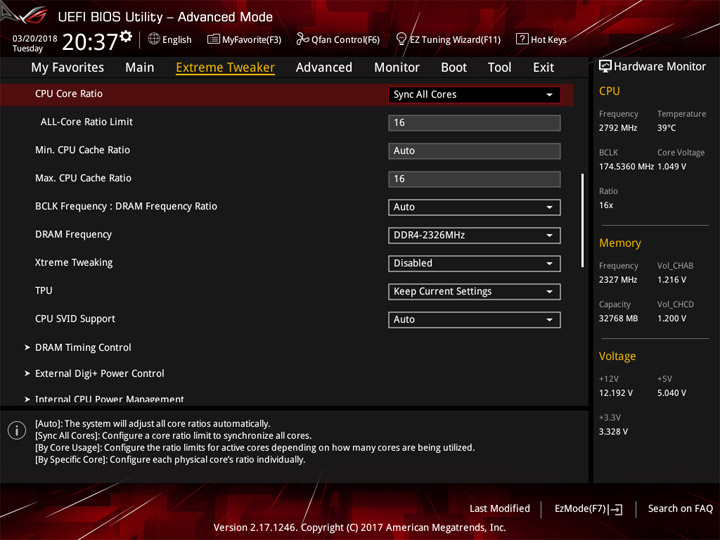

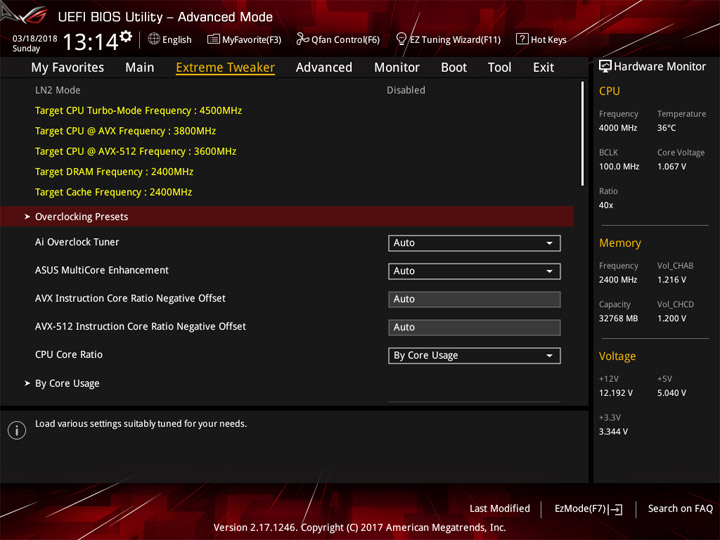

Оверклокерский раздел Extreme Tweaker обзавёлся отдельными готовыми профилями (Overclocking Presets). В остальном его структура аналогична платам серии Prime.




Но если копнуть глубже, то профиля всего два— меньше, чем ожидаешь от флагманского продукта.

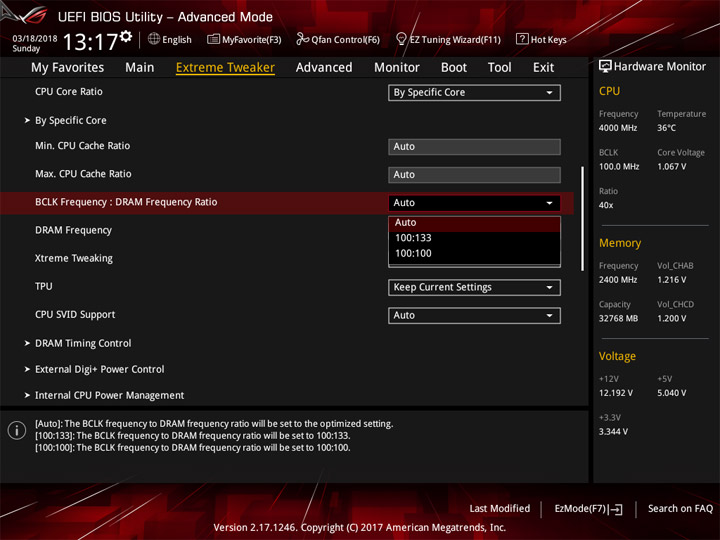

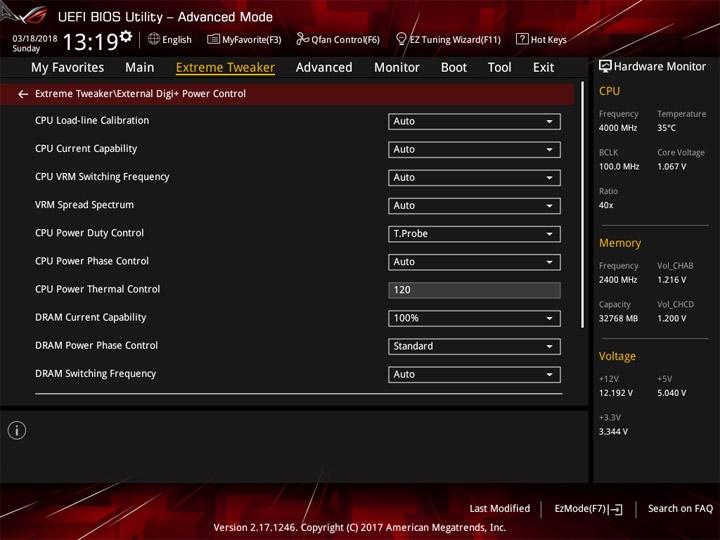

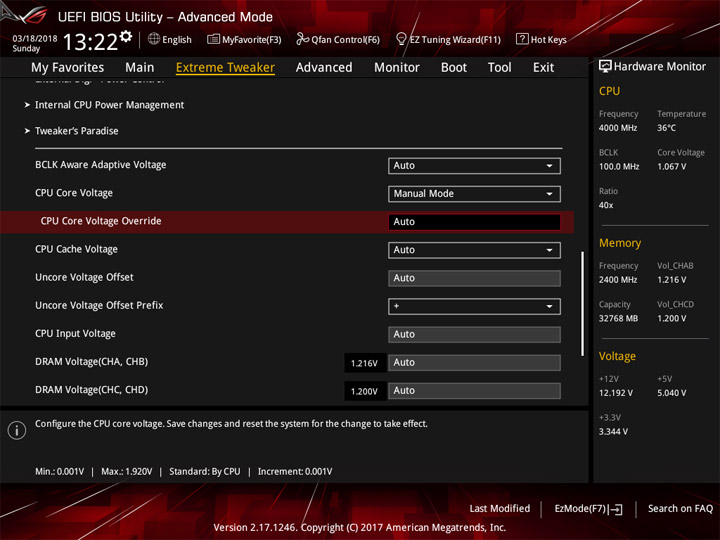

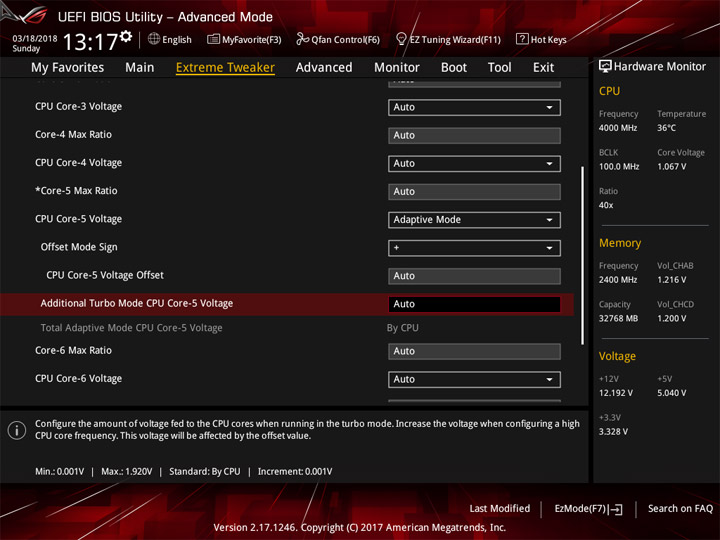

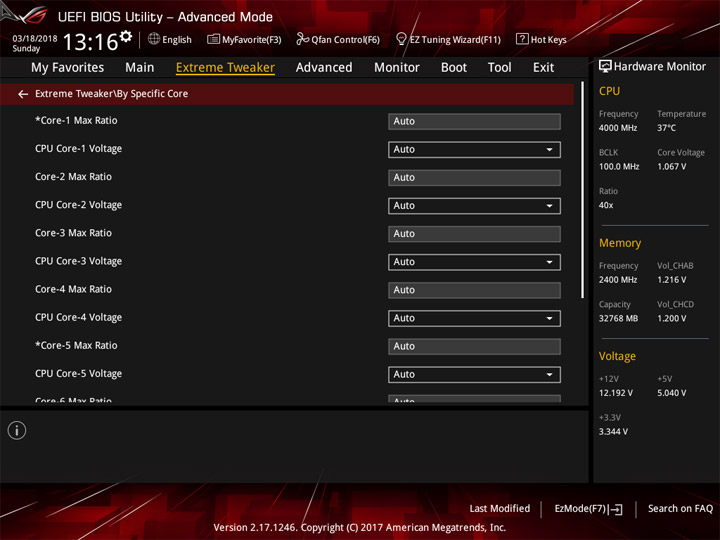

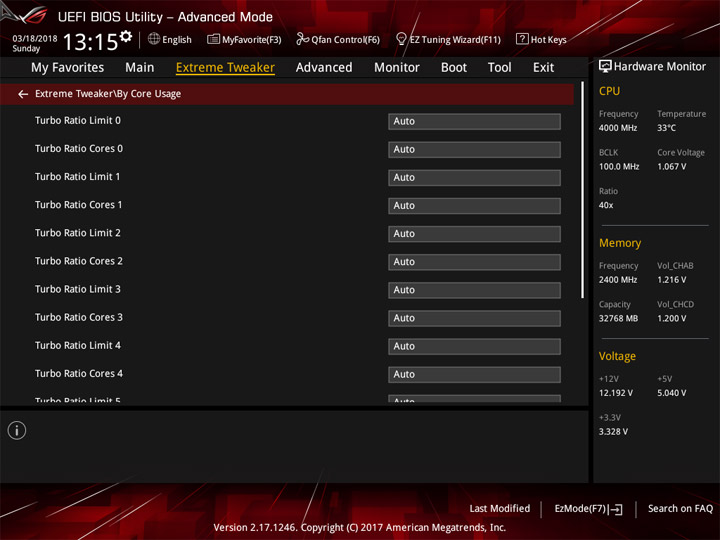

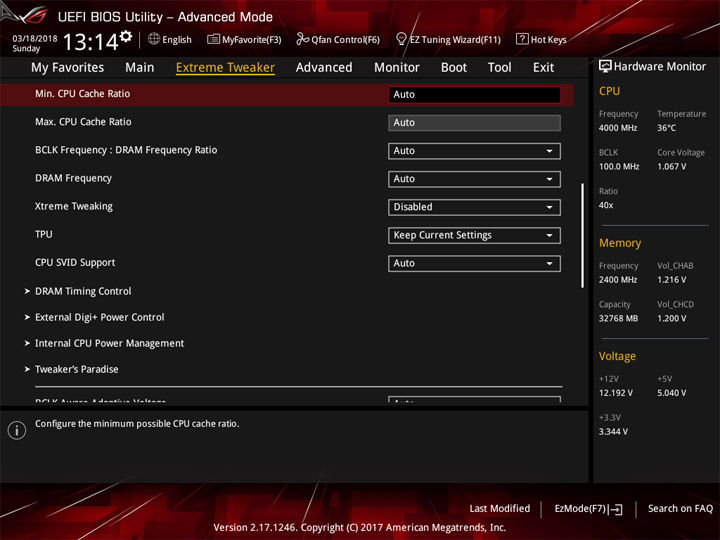

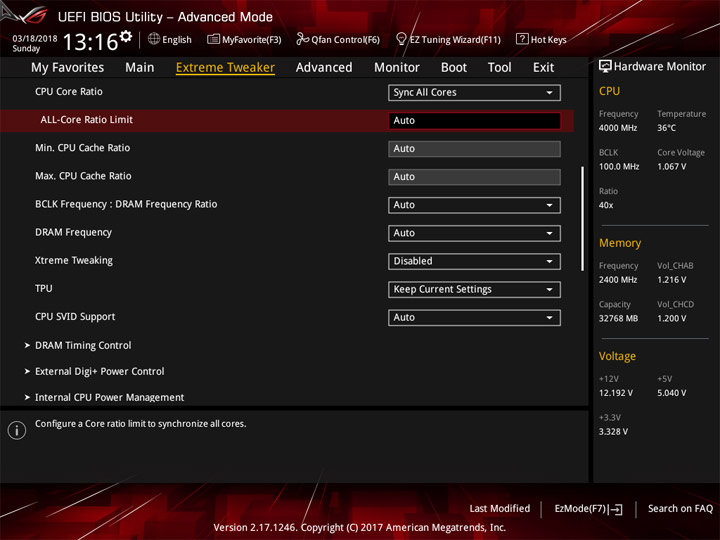

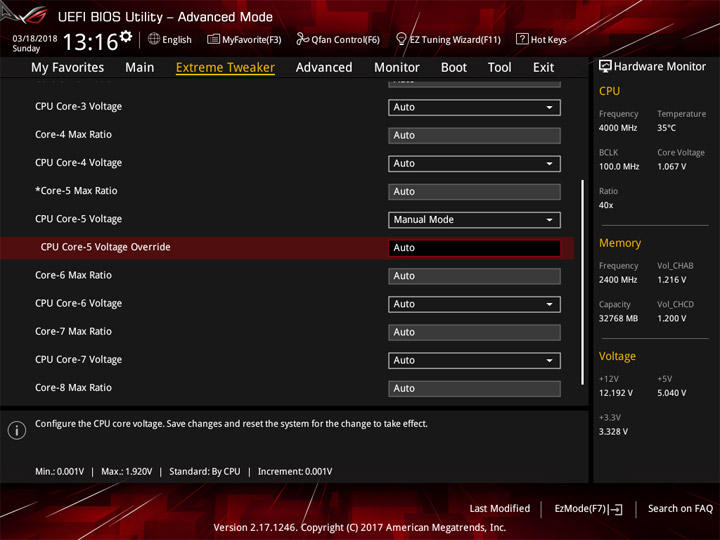

Работа с другими переменными будет аналогична другим продуктам компании.

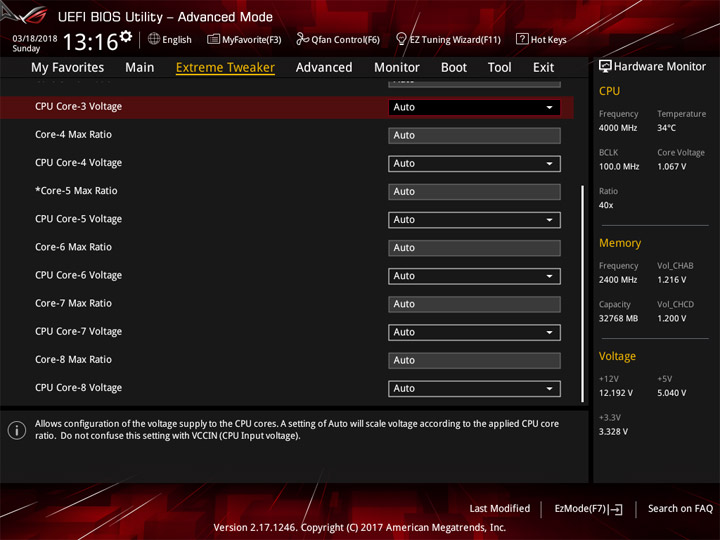

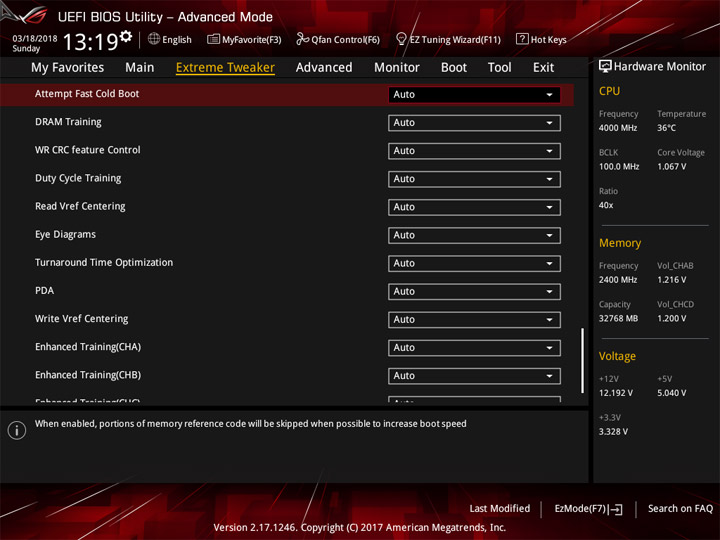

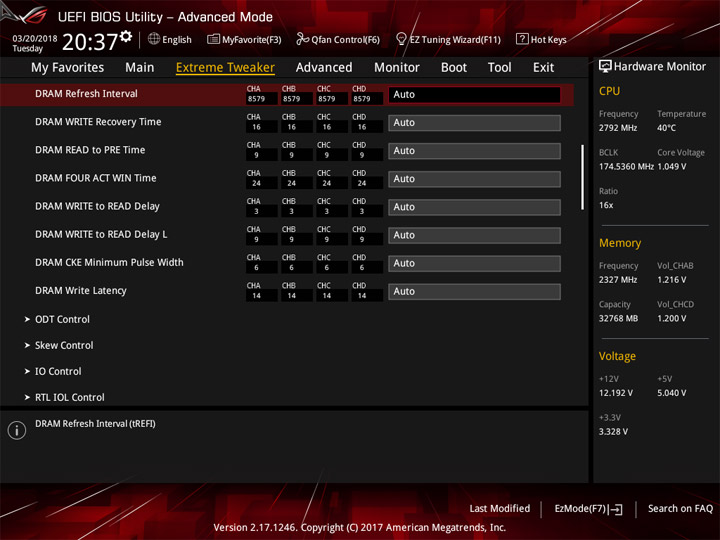

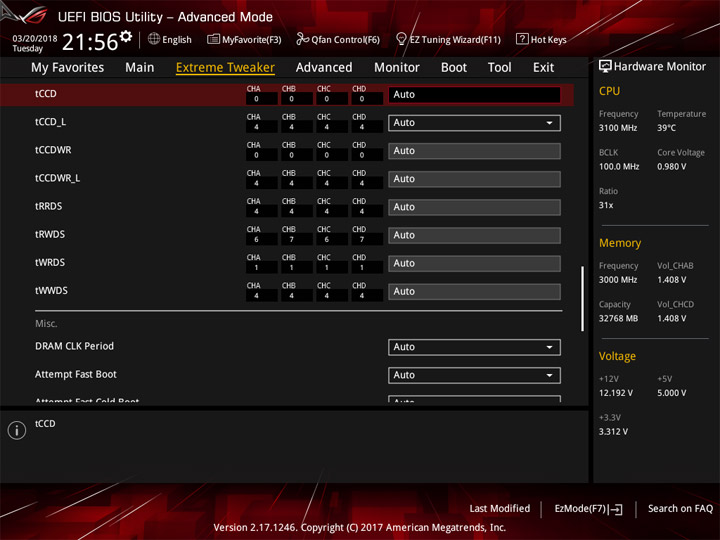

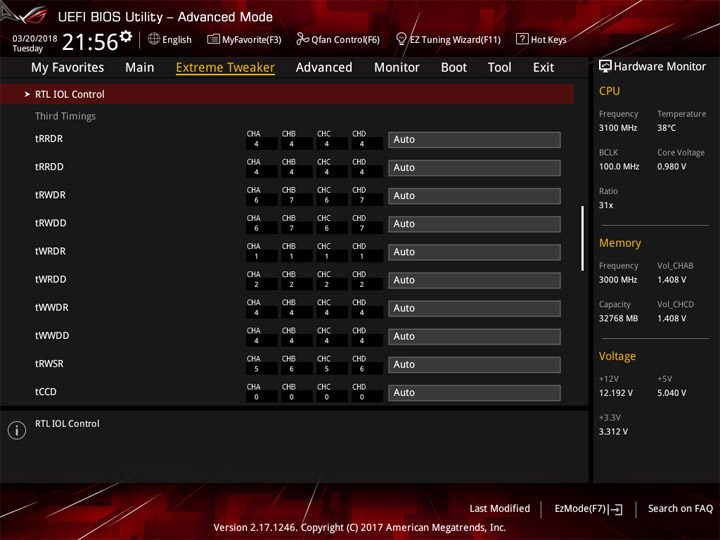

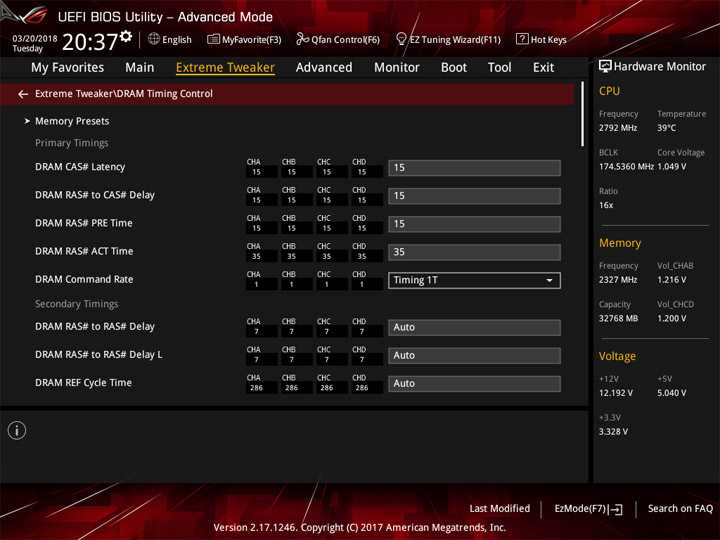

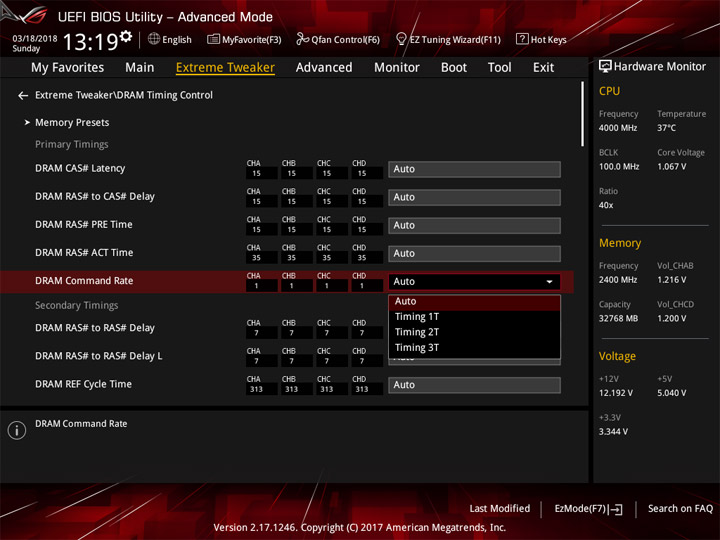

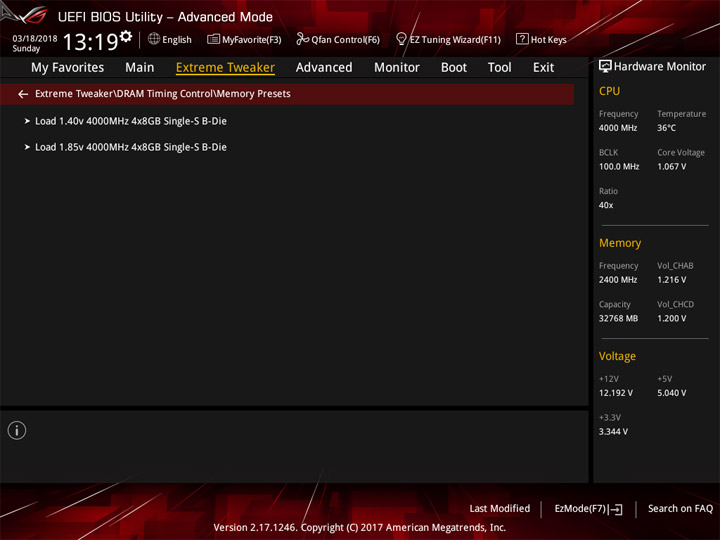

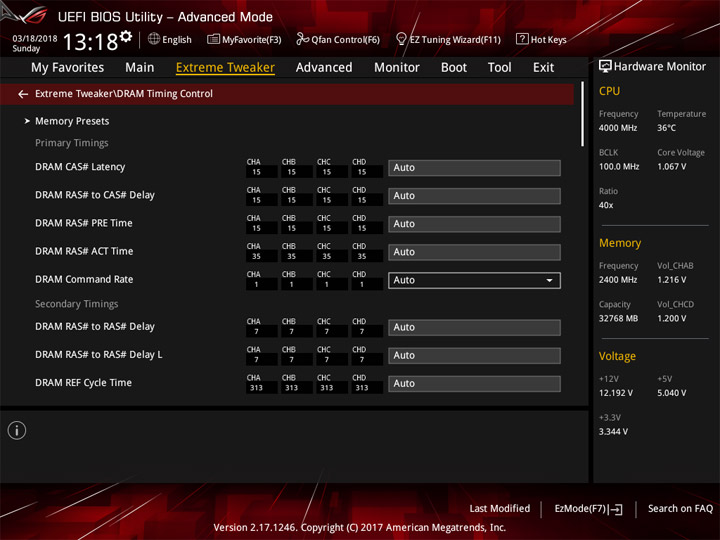

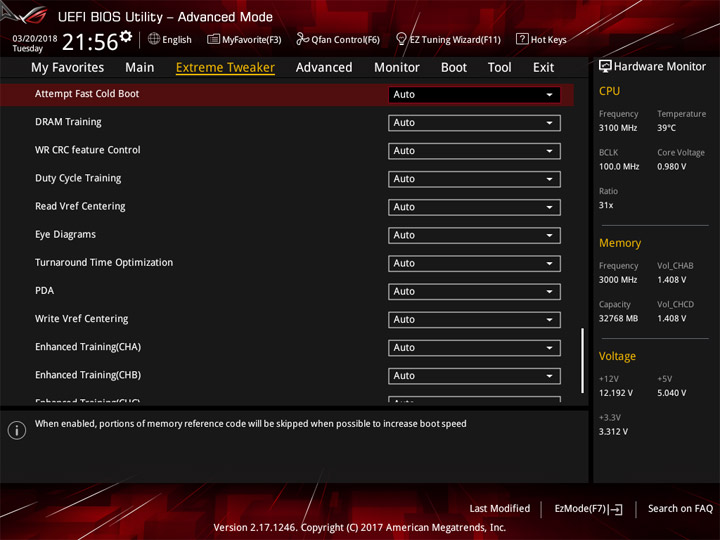

Платы серии ROG включают отдельные готовые схемы работы DRAM, но и тут испытуемая скорее удивила, чем порадовала, — я увидел всего два набора готовых настроек.

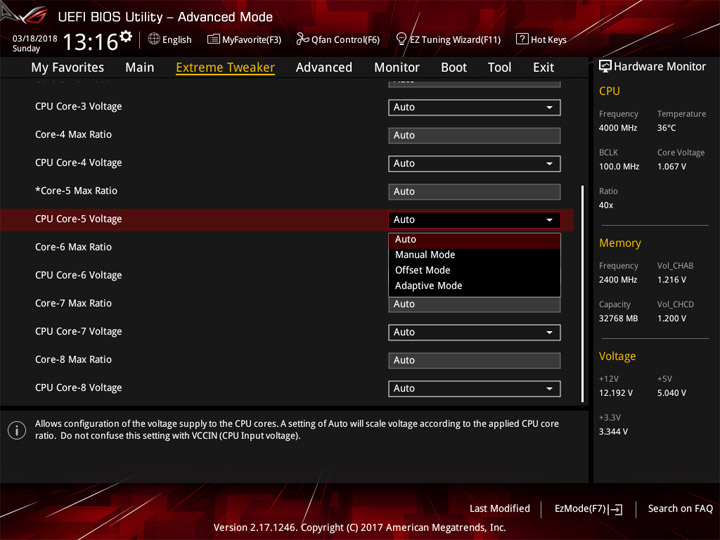

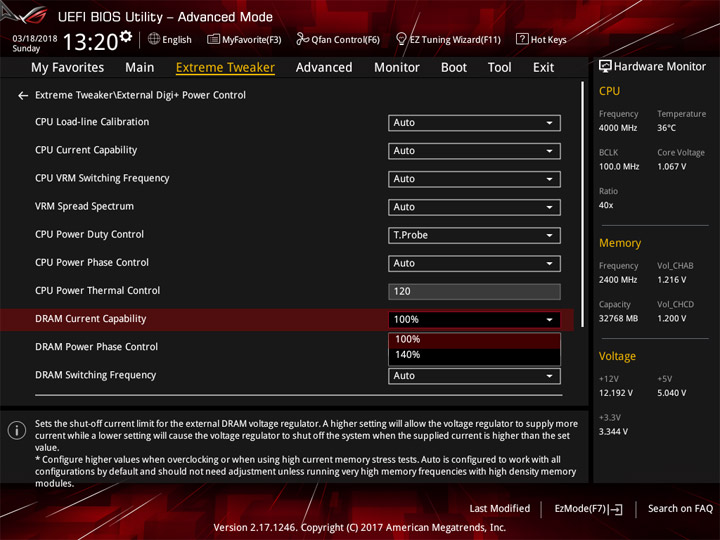

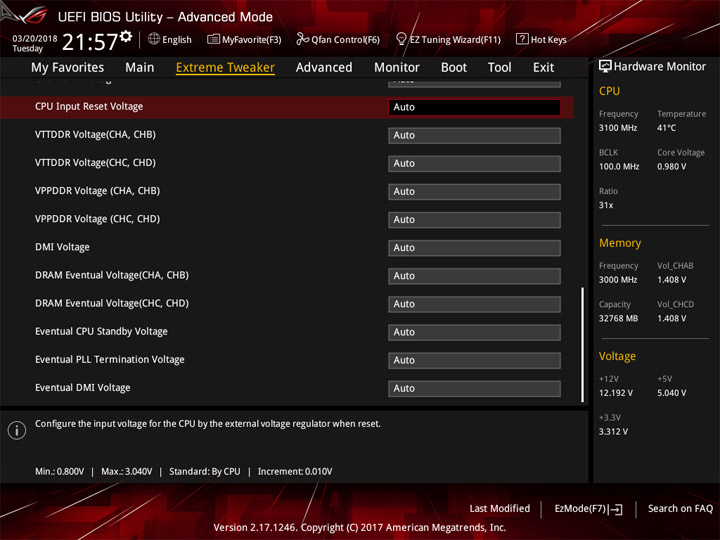

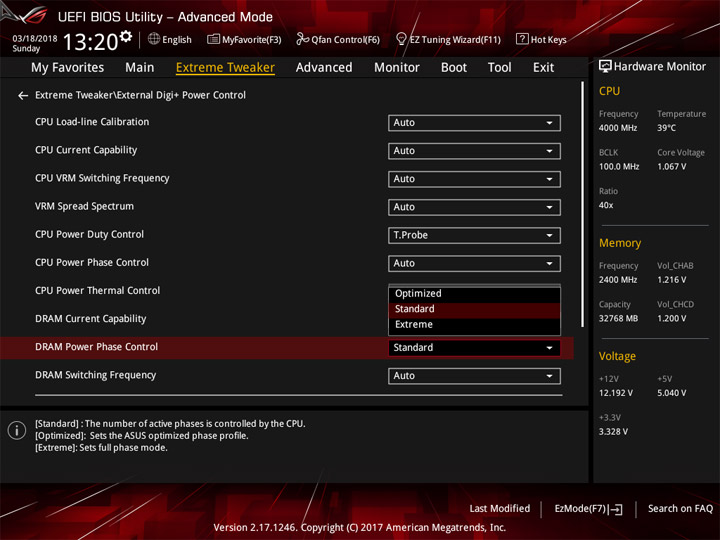

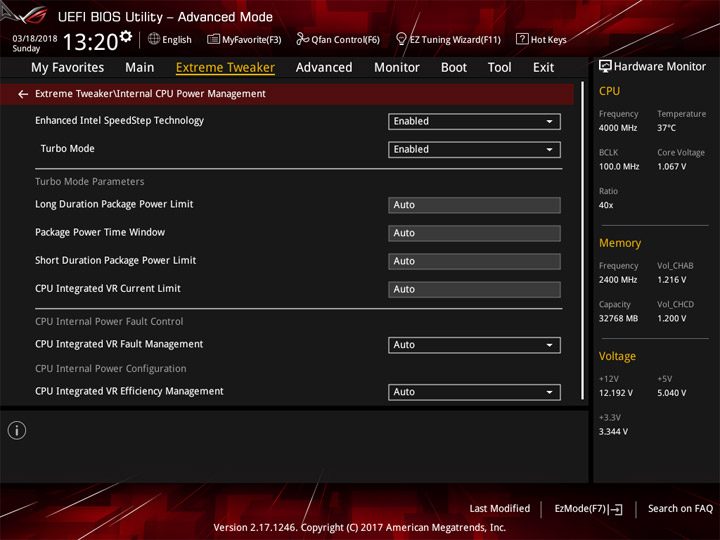

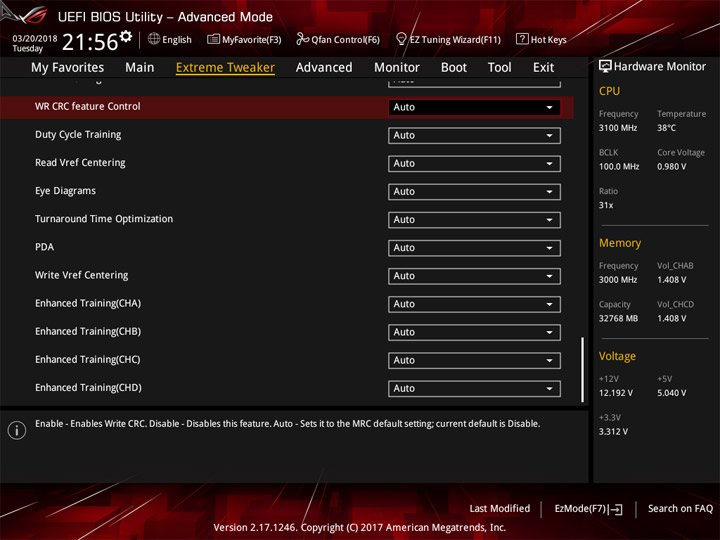

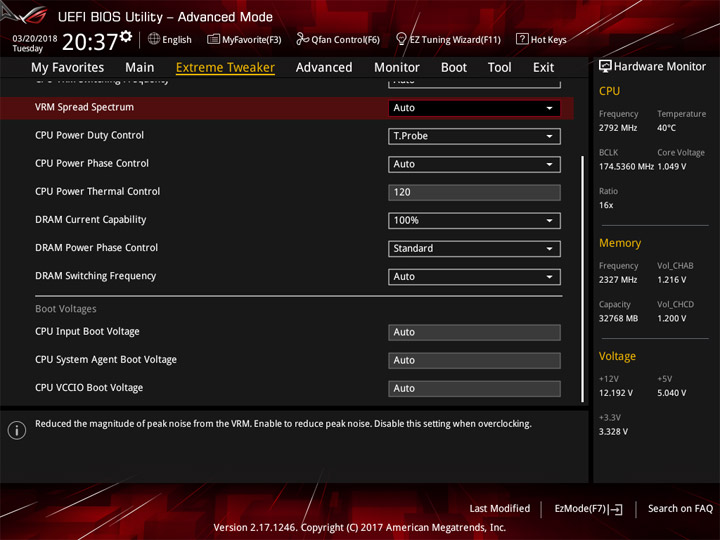

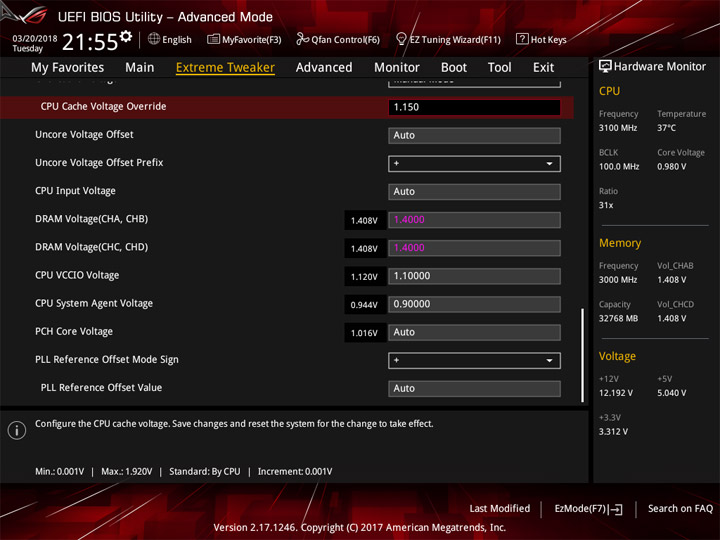

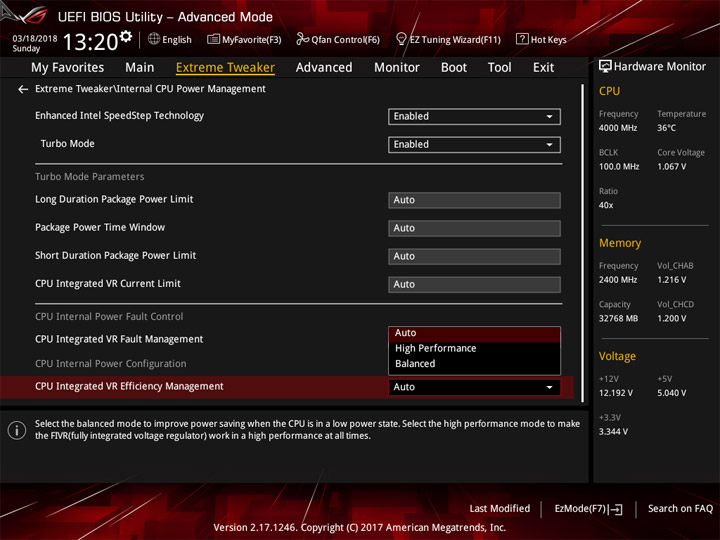

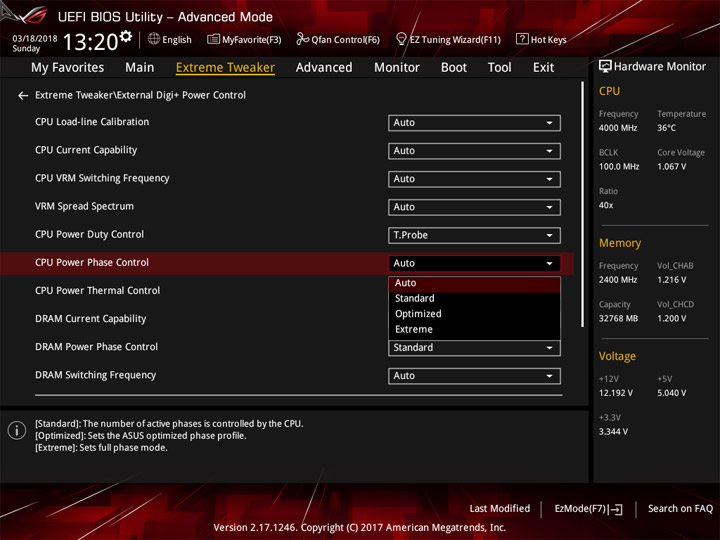

Чуть больше пространства появилось в пределах групп переменных в разделе по управлению подсистемами питания.

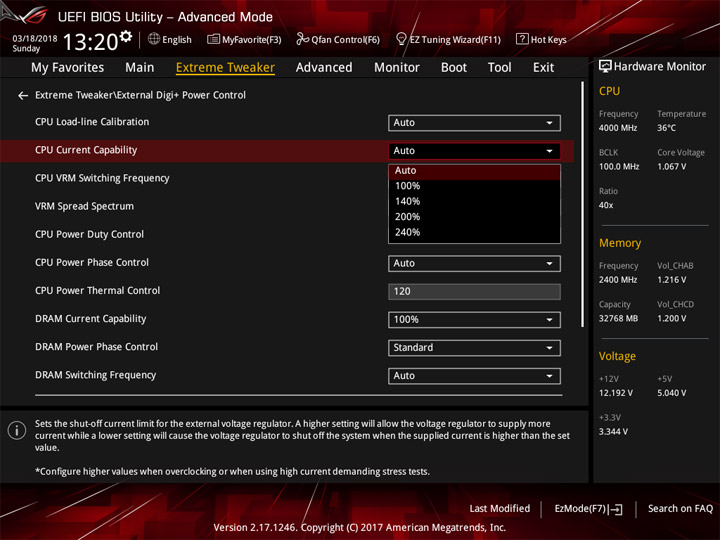

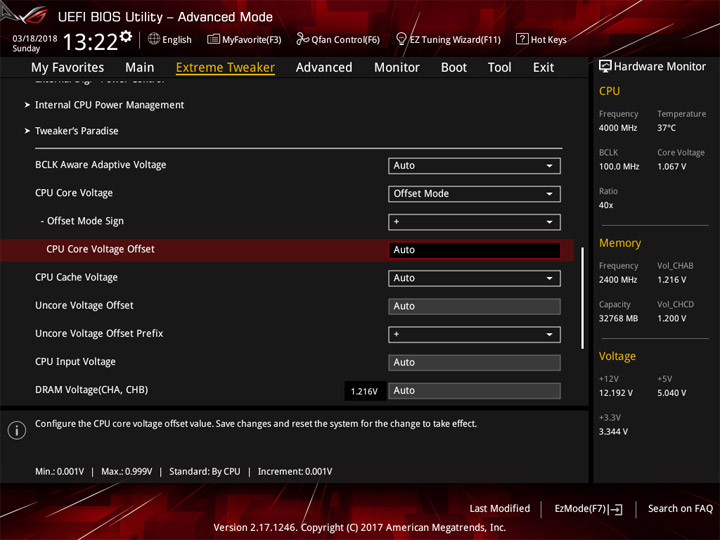

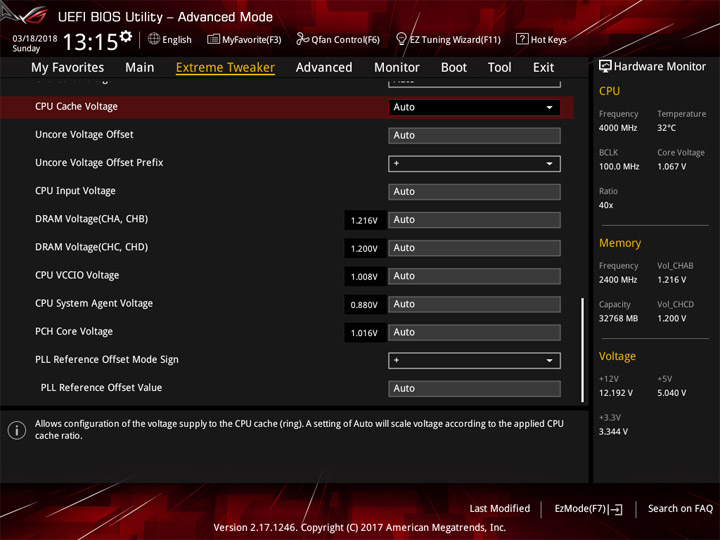

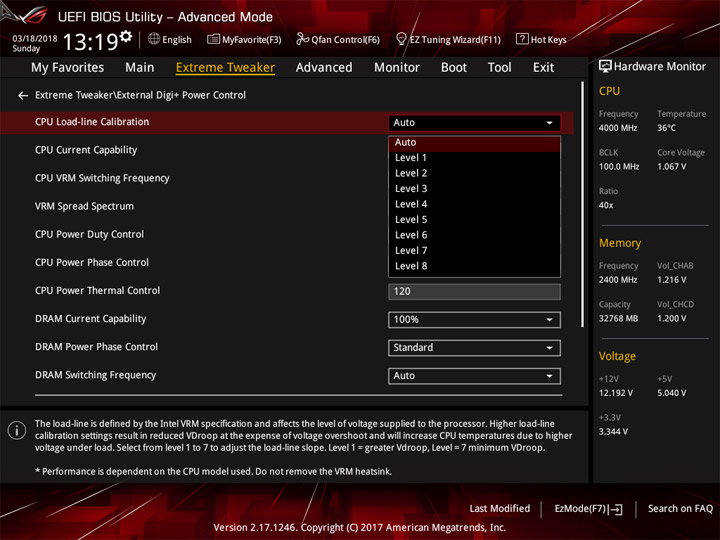

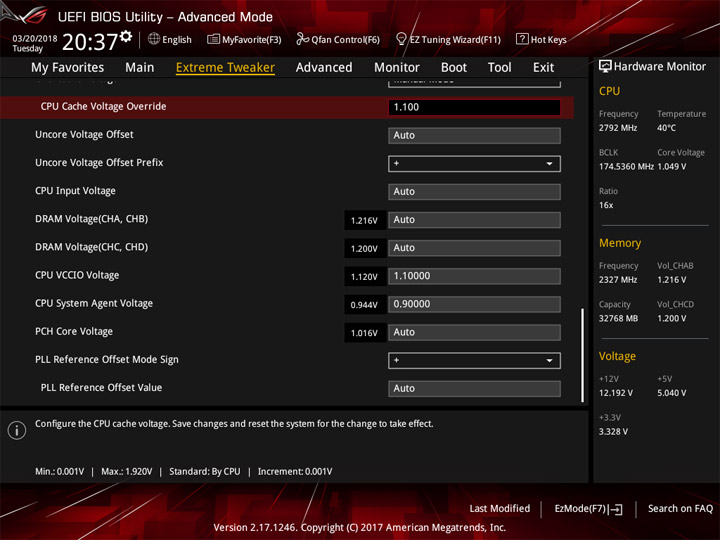

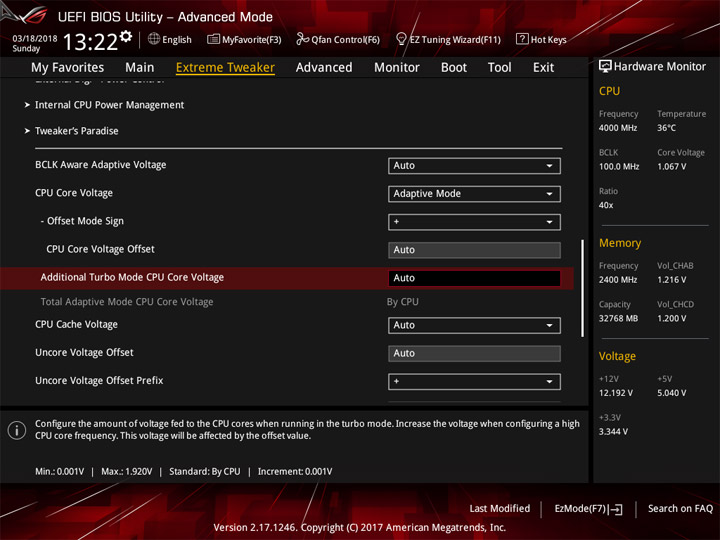

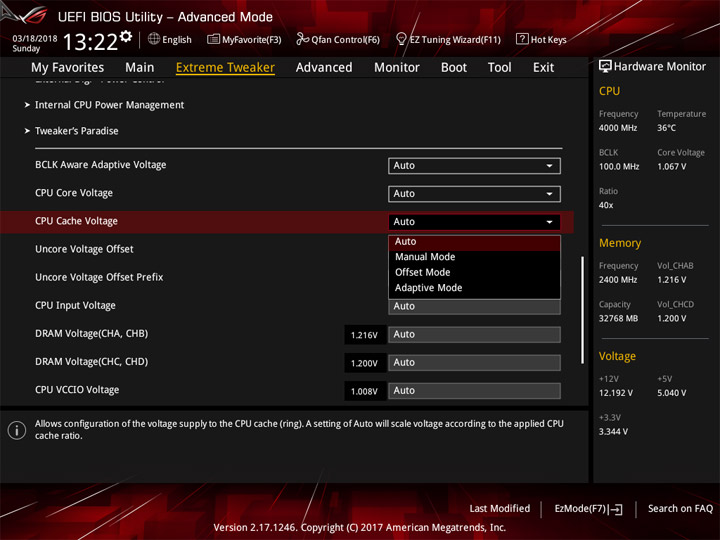

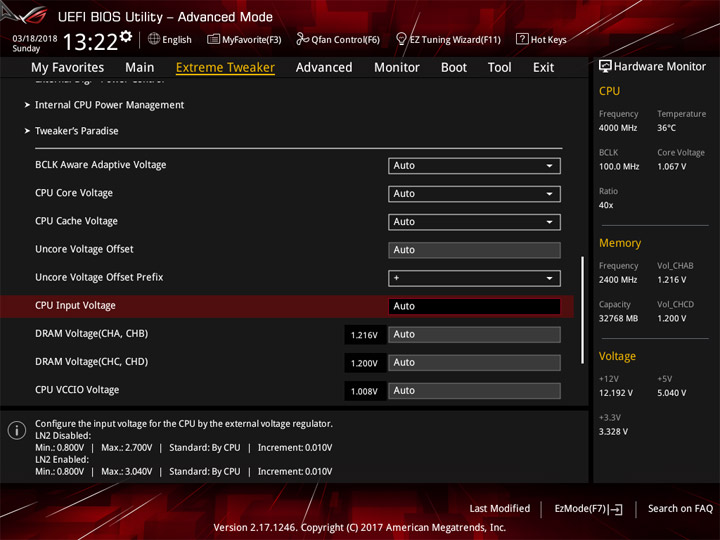

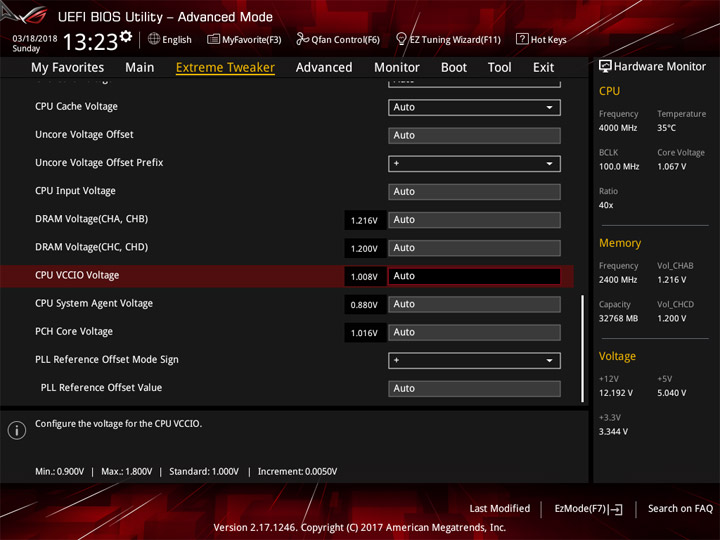

Значения по различным уровням напряжений также не отличаются, но активация LN2 Mode приведёт к росту предельно допустимых границ.








Ключевые переменные и их параметры указаны в сводной таблице.
Параметр | Диапазон регулировки | Шаг |
---|---|---|
BCLK Frequency (МГц) | 80–300 | 0,1…0,25 |
CPU Core Ratio (Multiplier) | 7–83 | 1 |
CPU Load-line Calibration | Auto/Level1…8 | 1 |
CPU Current Capability (%) | 100, 140, 200, 240 | |
CPU Core Voltage Override (В) | 0,001–1,92 | 0,001 |
CPU Core Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
CPU Input Voltage (B) | 0,8–2,7 | 0,01 |
CPU Cache Ratio (Multiplier) | 8–83 | 1 |
CPU Cache Voltage Override (В) | 0,001–1,92 | 0,001 |
CPU Cache Voltage Offset (В) | (+/–) 0,001–0,999 | 0,001 |
DRAM Frequency (МГц) | 800–4400 800–4266 |
200 266 |
DRAM Voltage (B) | 1,0–2,1 | 0,01 |
CPU System Agent Voltage (В) | 0,7–1,8 | 0,005 |
CPU VCCIO Voltage (В) | 0,9–1,8 | 0,005 |
CPU Uncore Voltage Offset (В) | (+/–) 0,001–1,0 | 0,001 |
PCH Core Voltage (В) | 0,7–1,8 | 0,00625 |

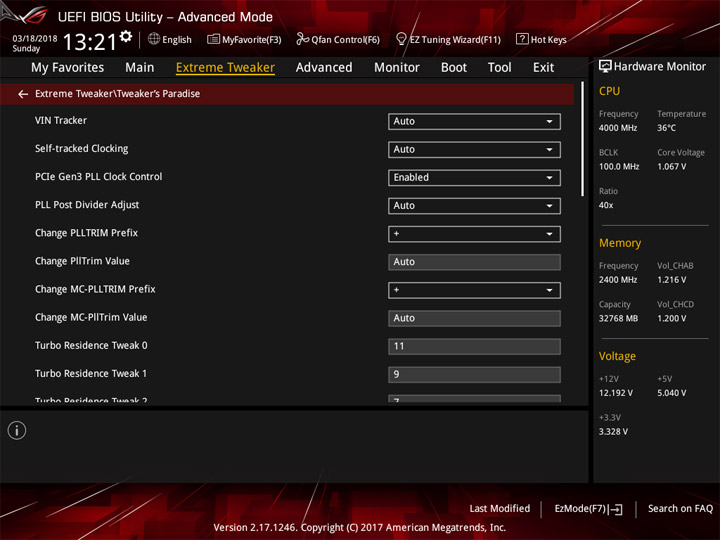

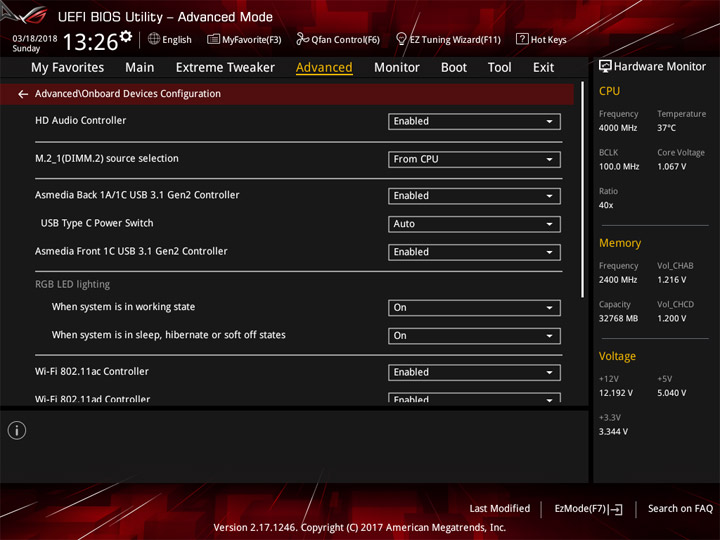

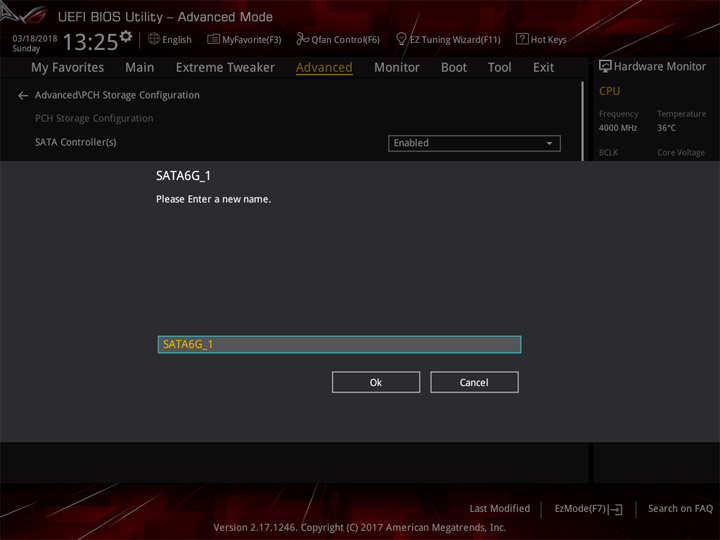

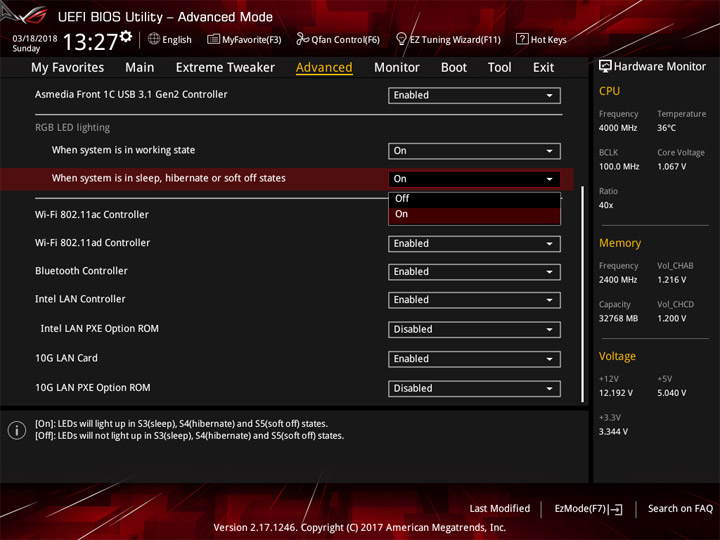

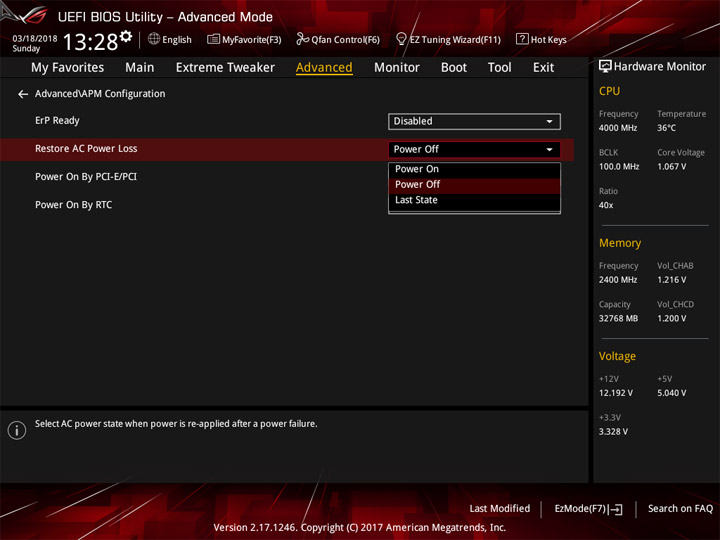

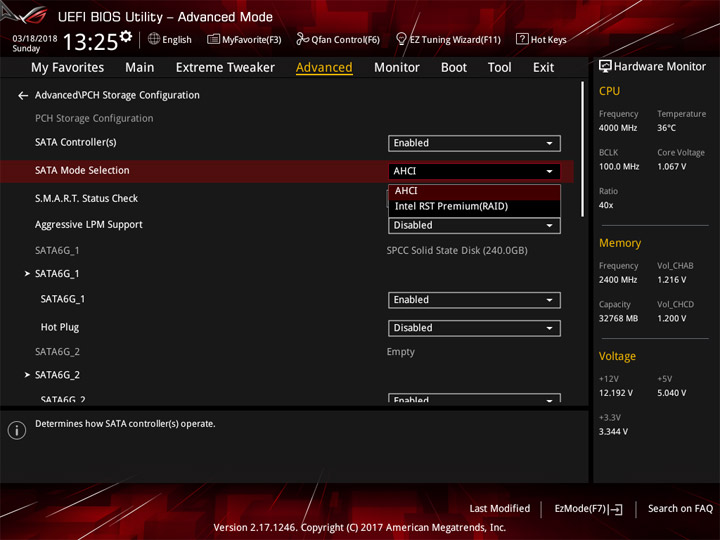

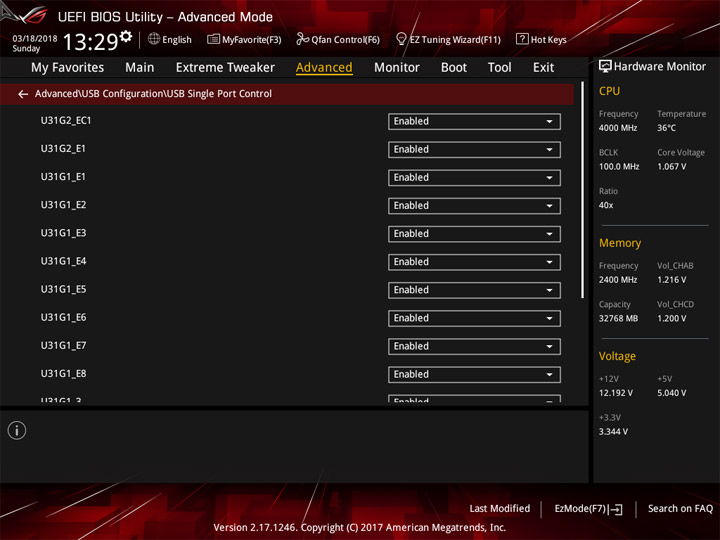

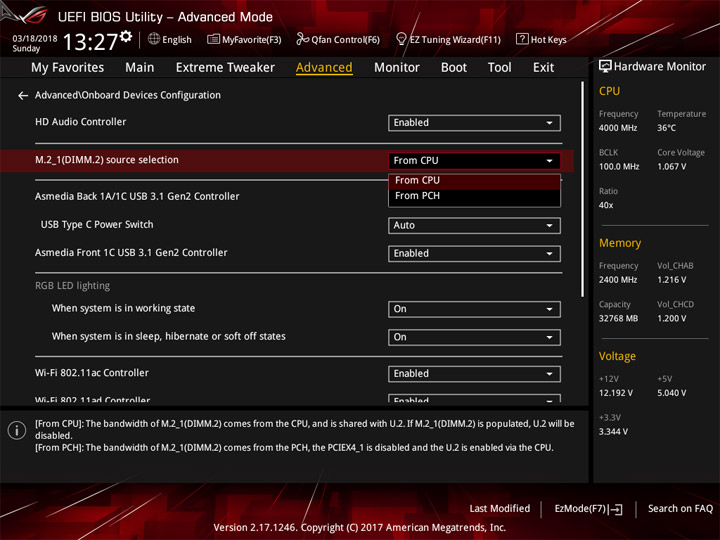

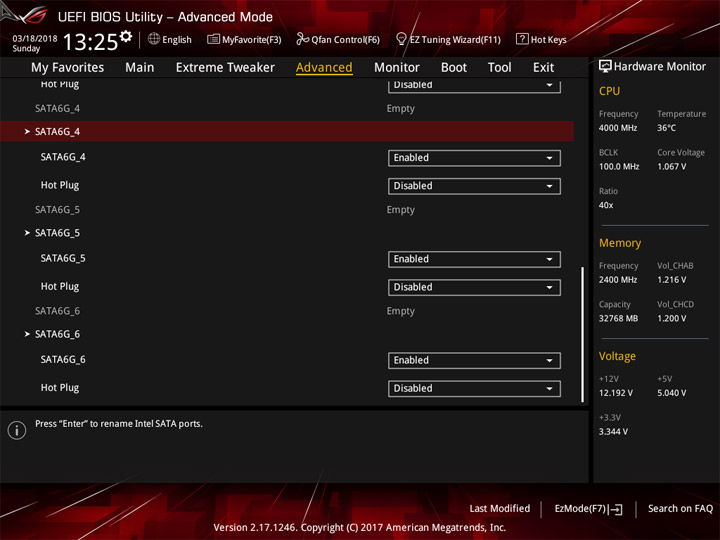

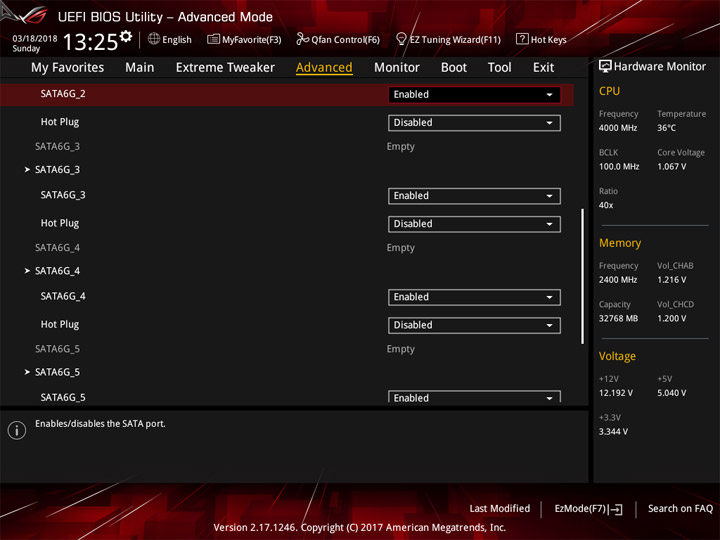

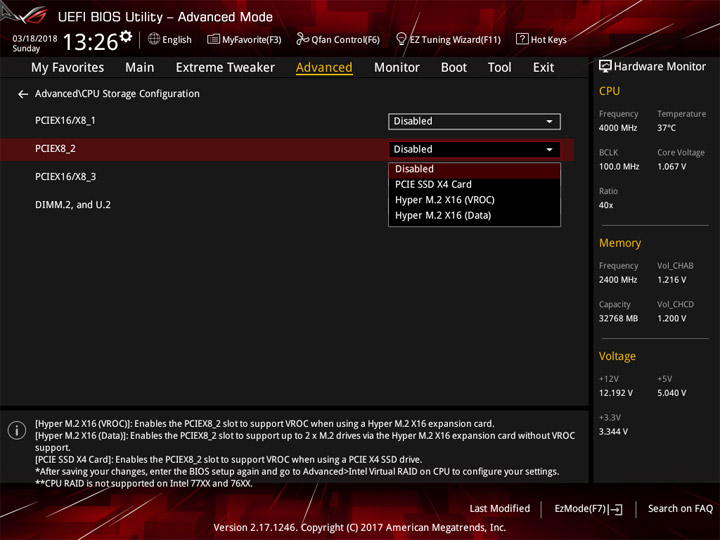

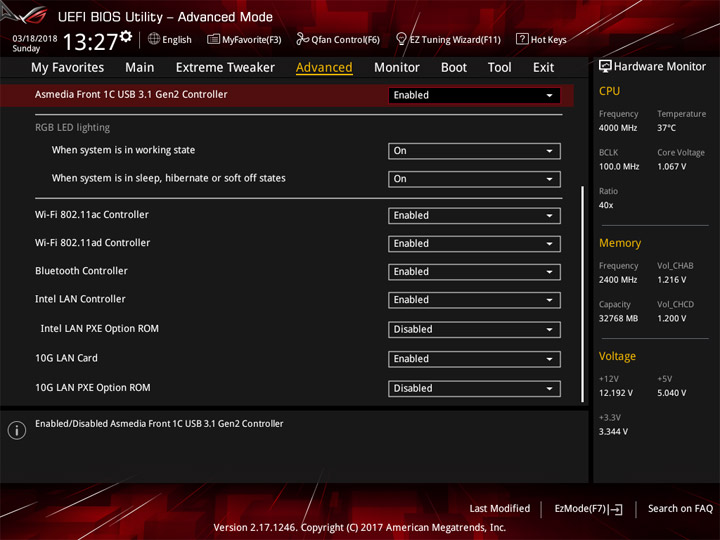

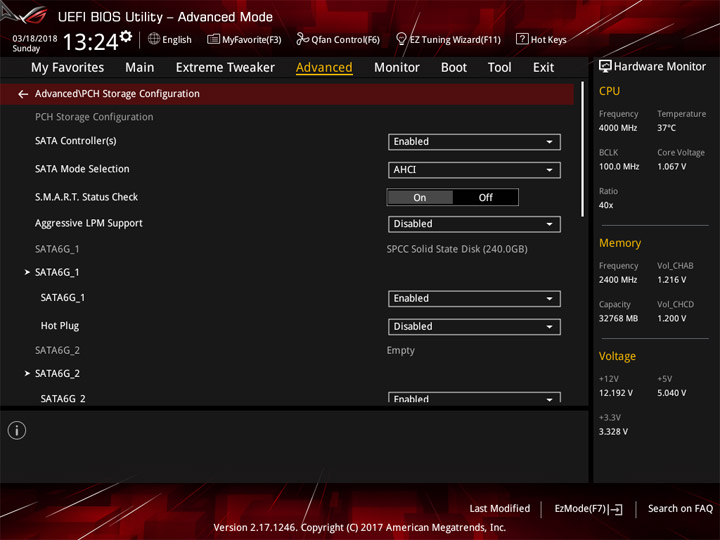

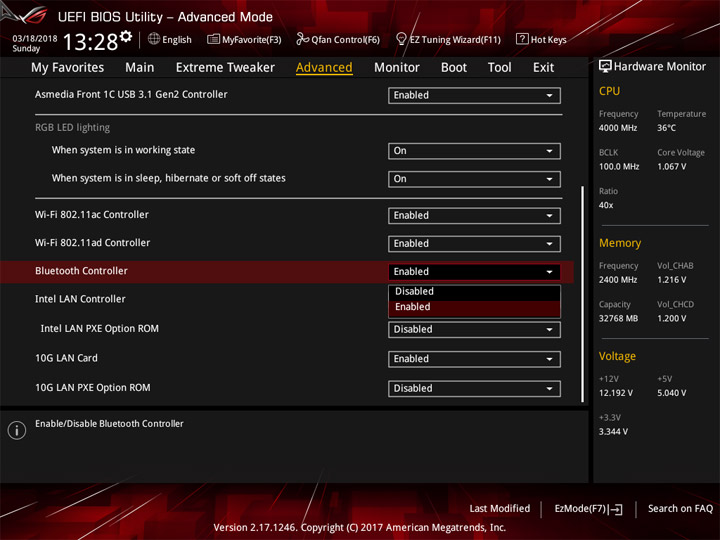

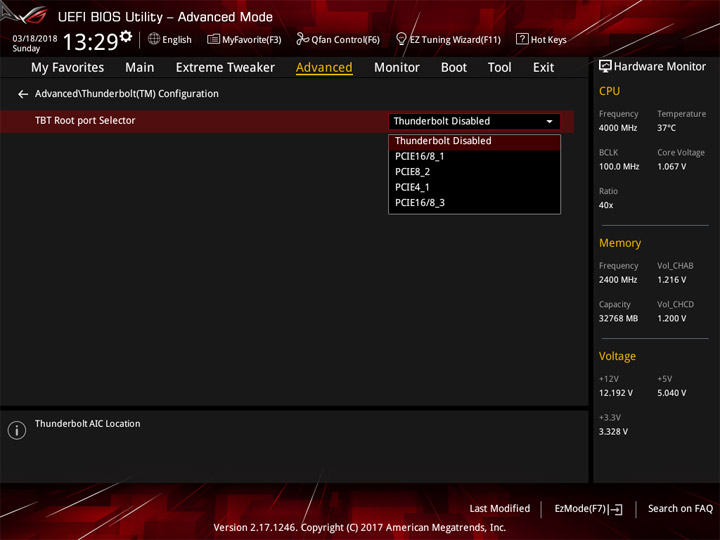

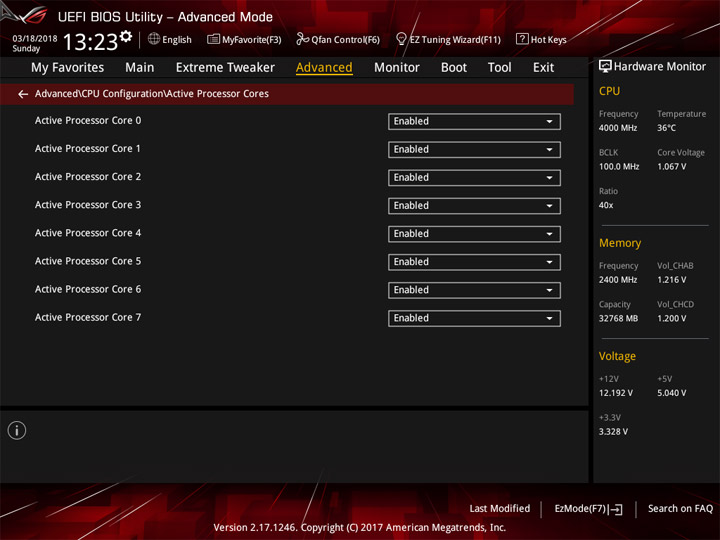

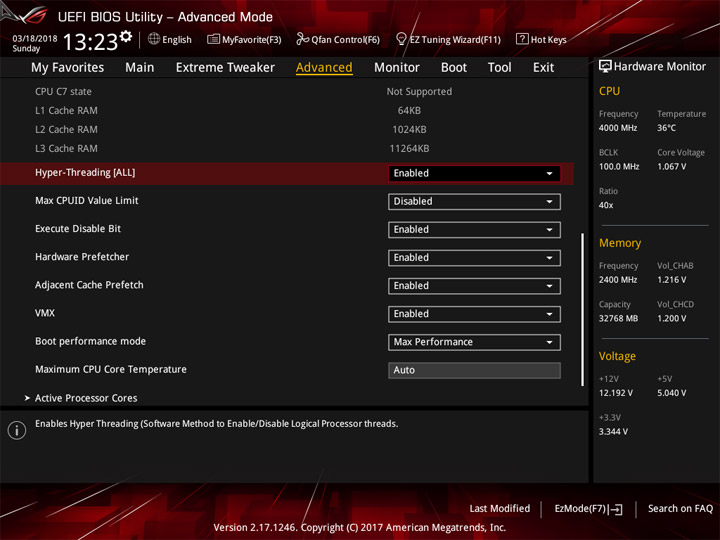

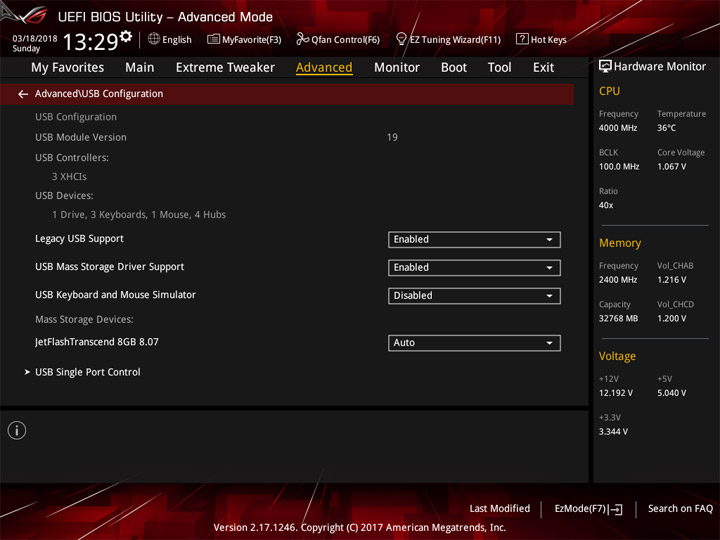

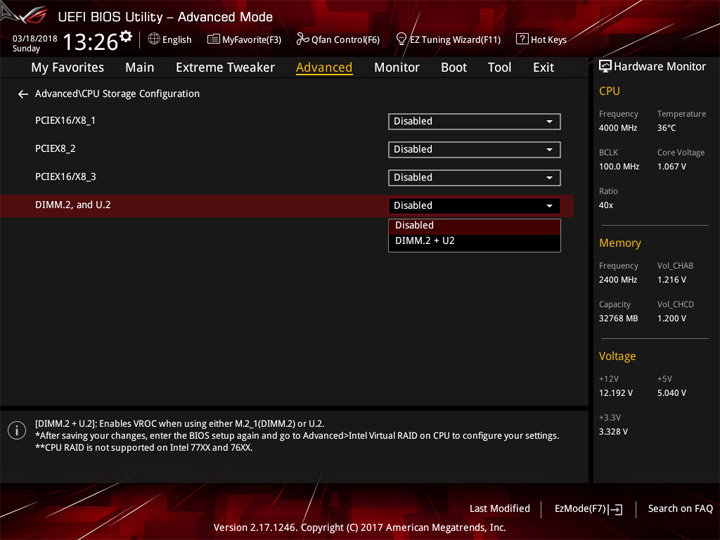

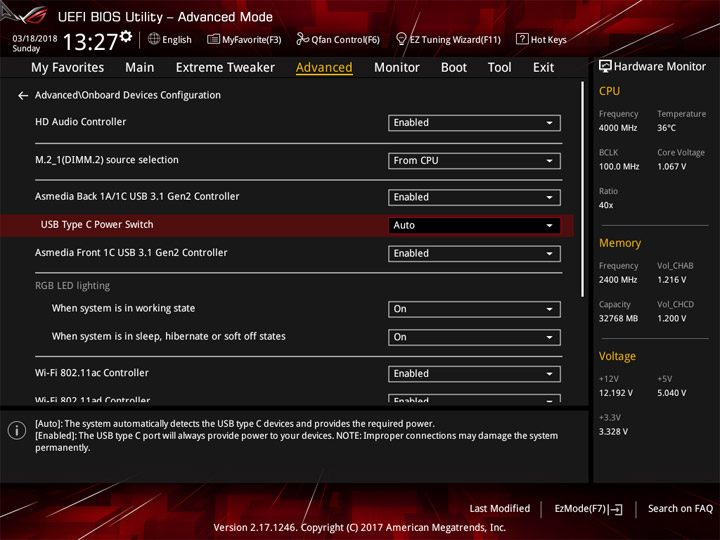

Управление периферией сконцентрировано в разделе Advanced. Для изменения эффектов иллюминации нужно будет использовать фирменное ПО, а тут её можно только отключить.

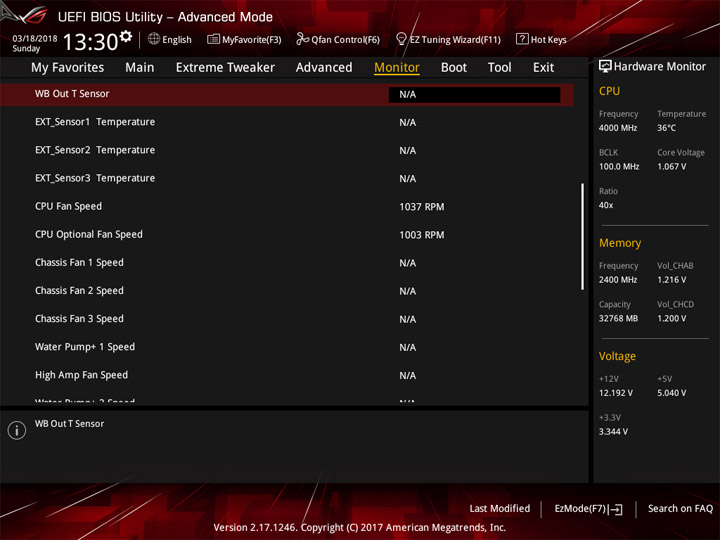

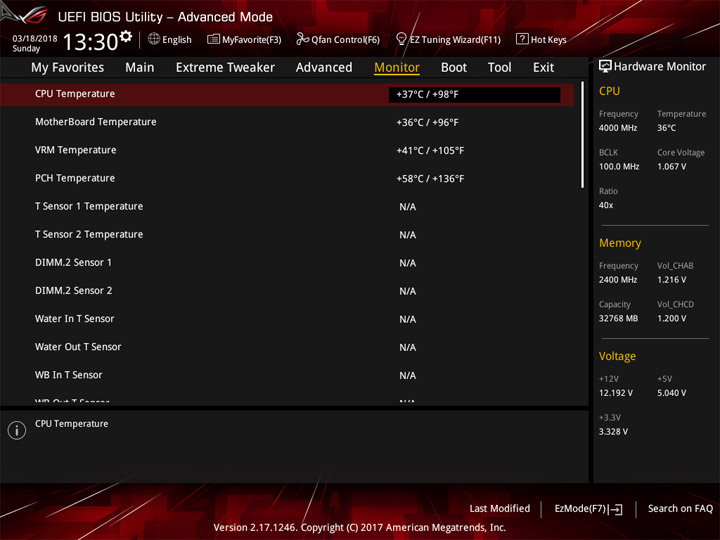

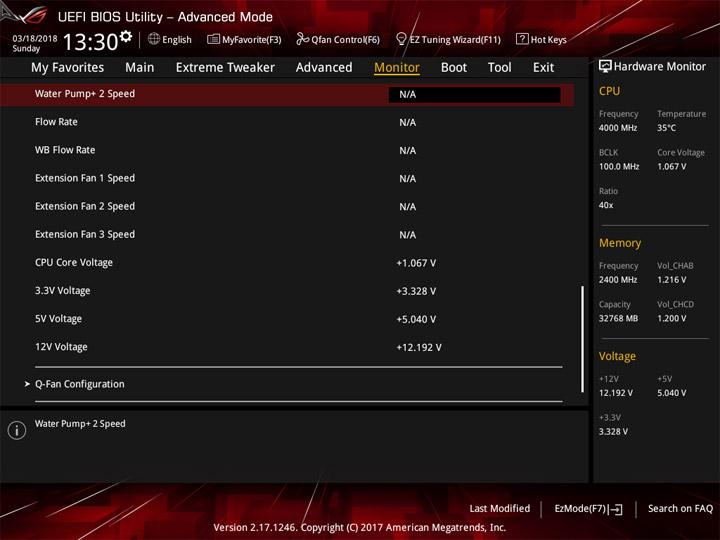

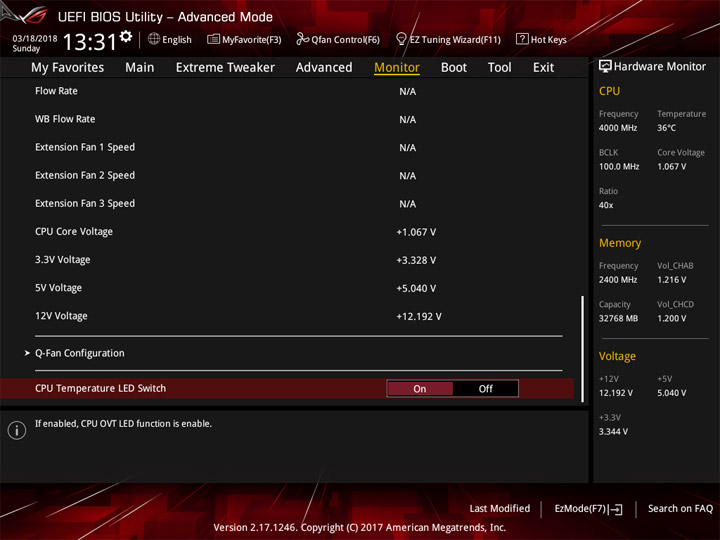

Есть возможность принимать информацию с огромного числа датчиков, приятно видеть один из сектора VRM.

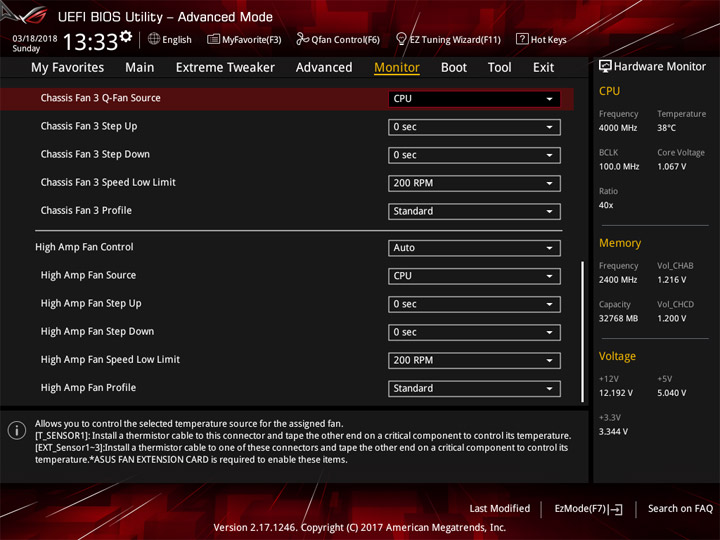

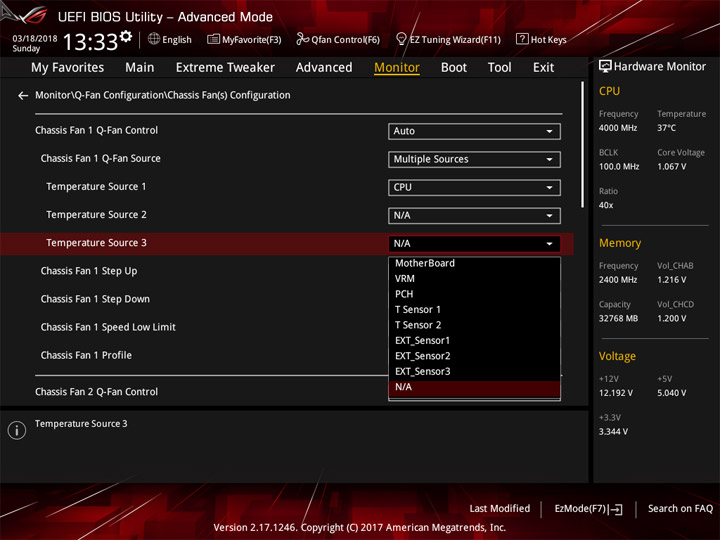

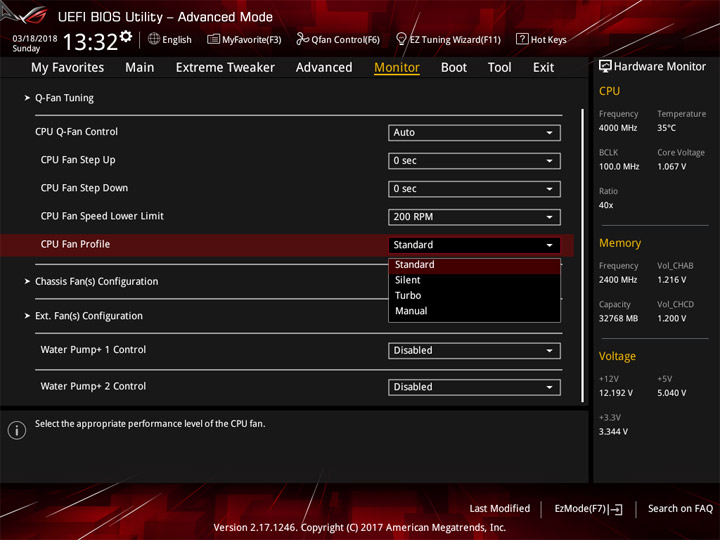

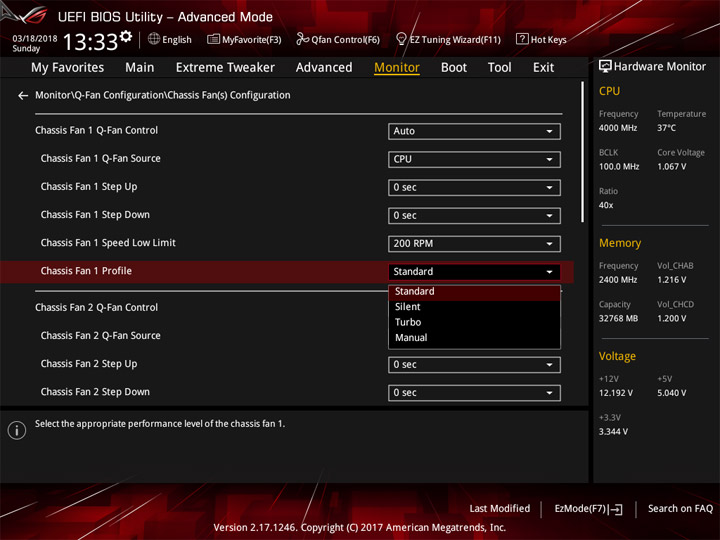

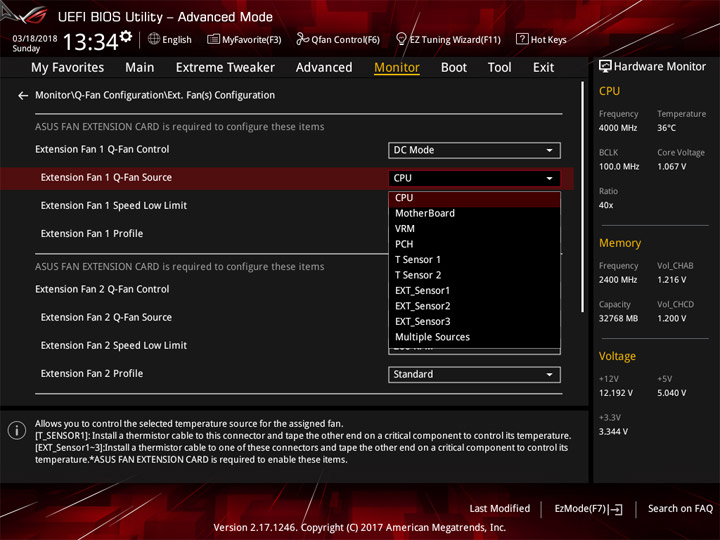

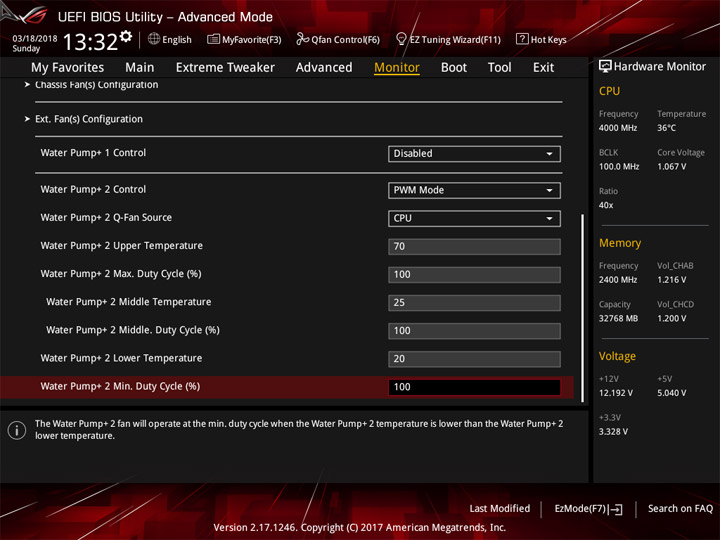

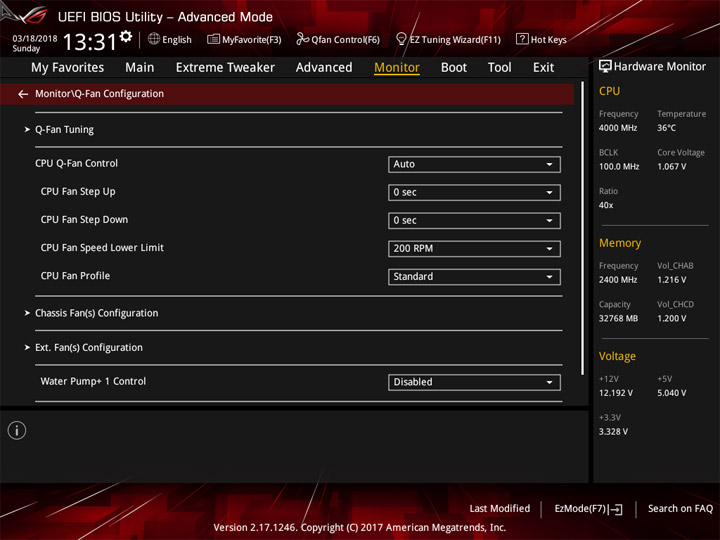

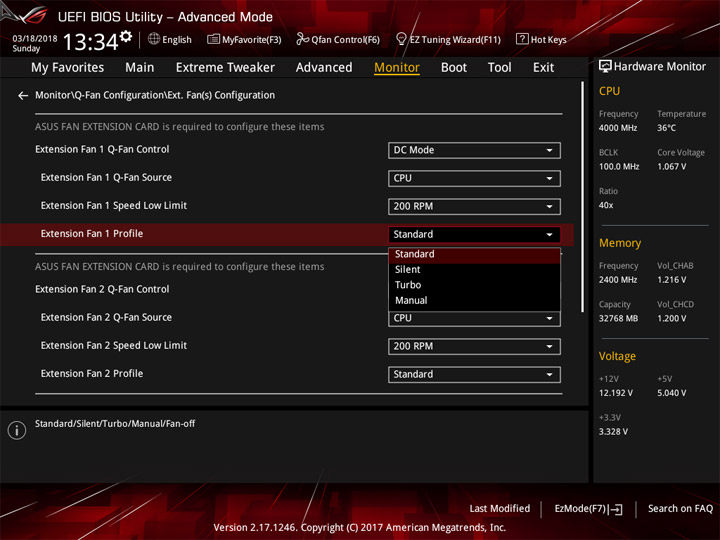

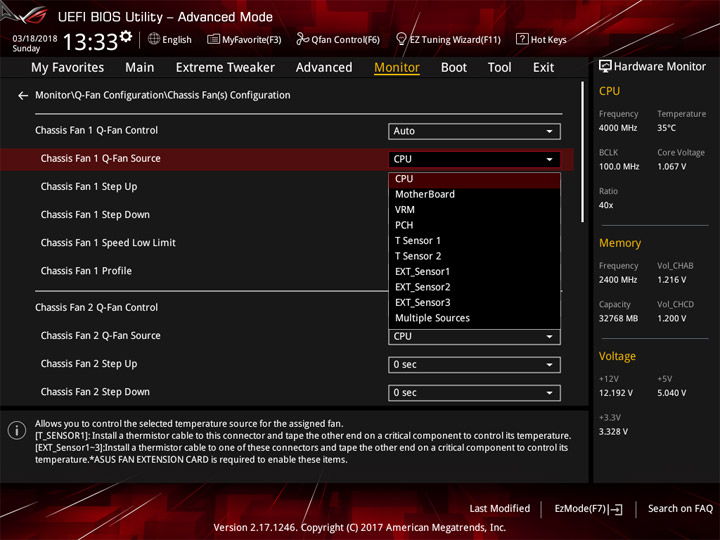

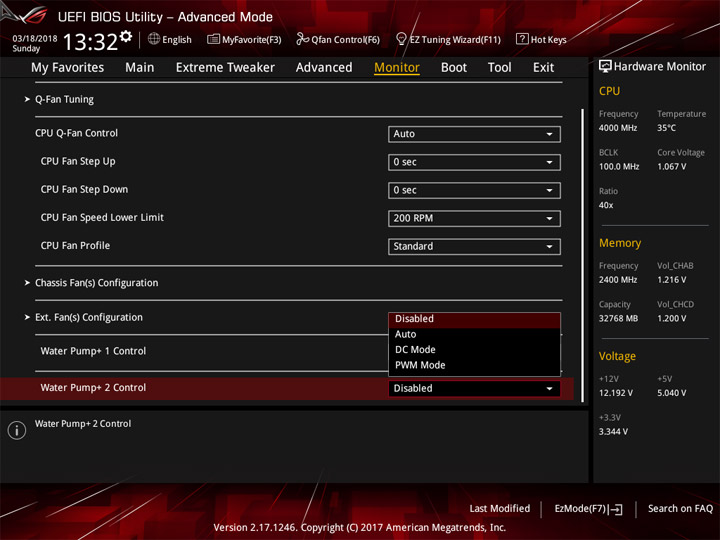

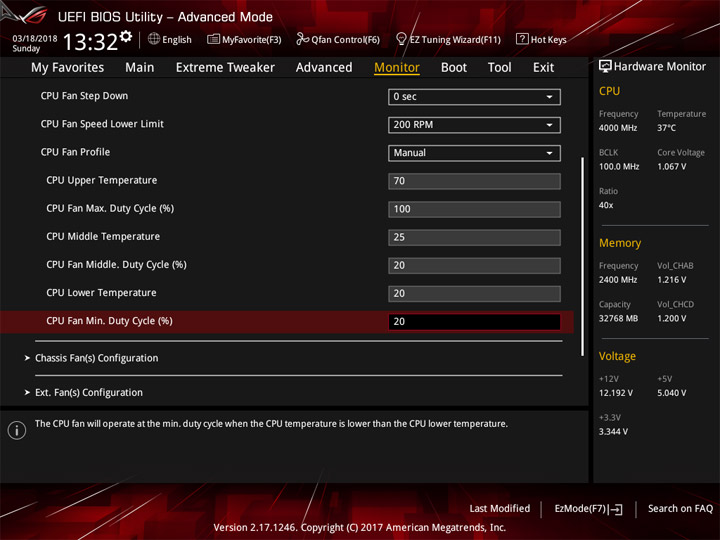

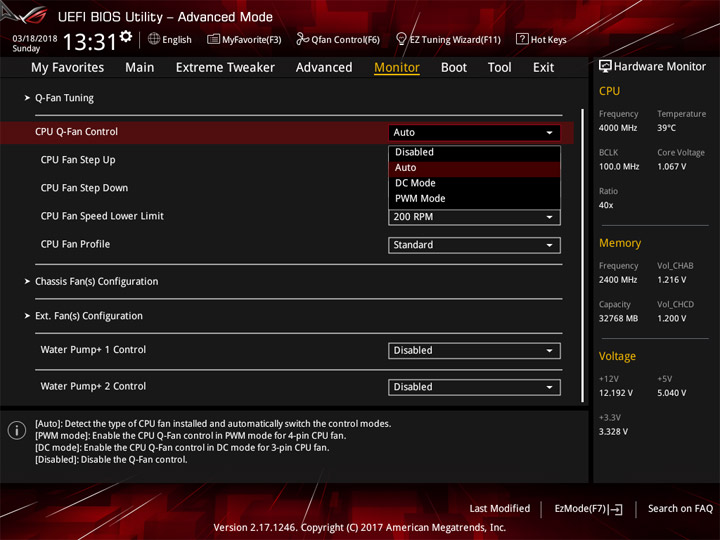

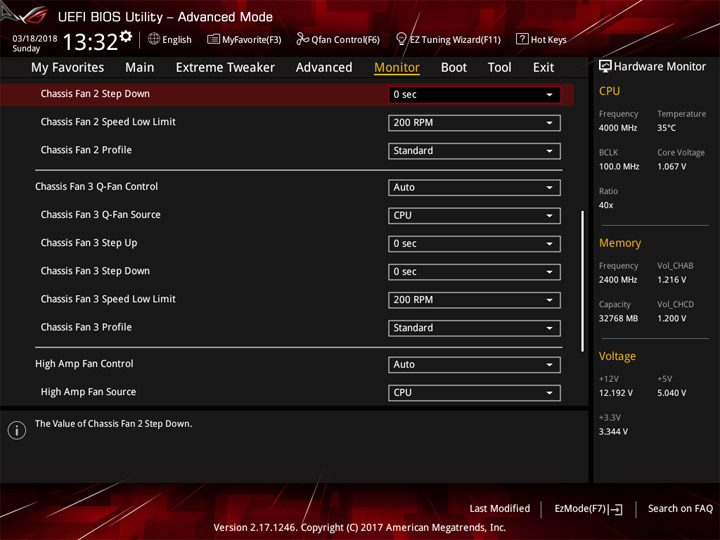

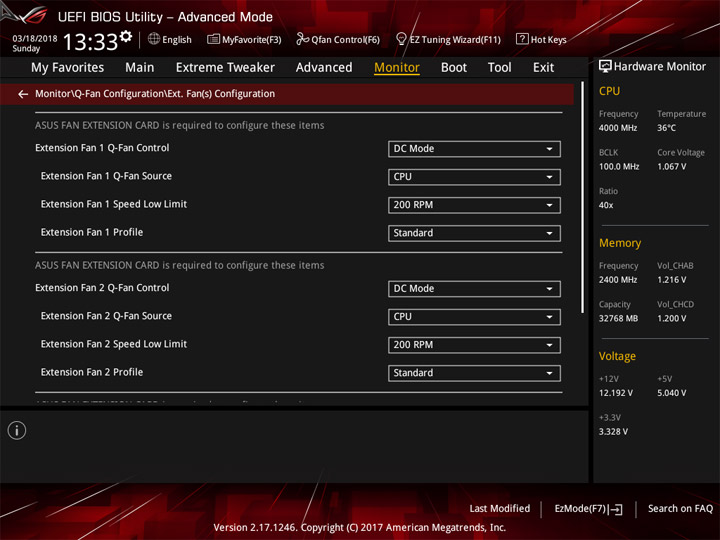

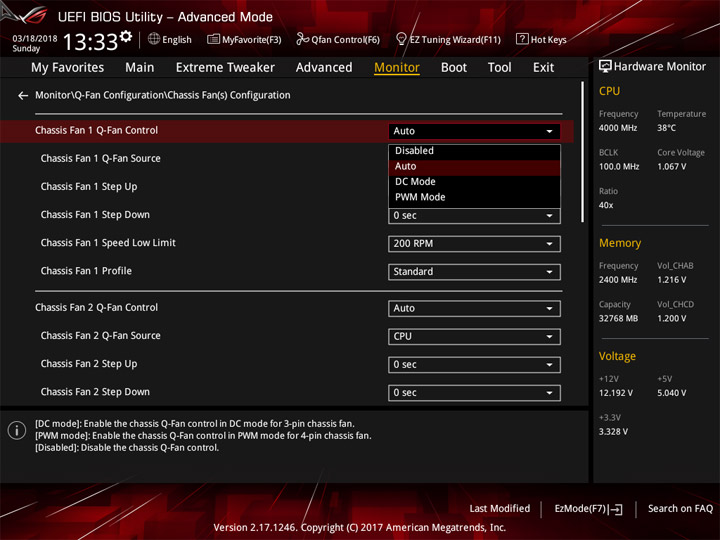

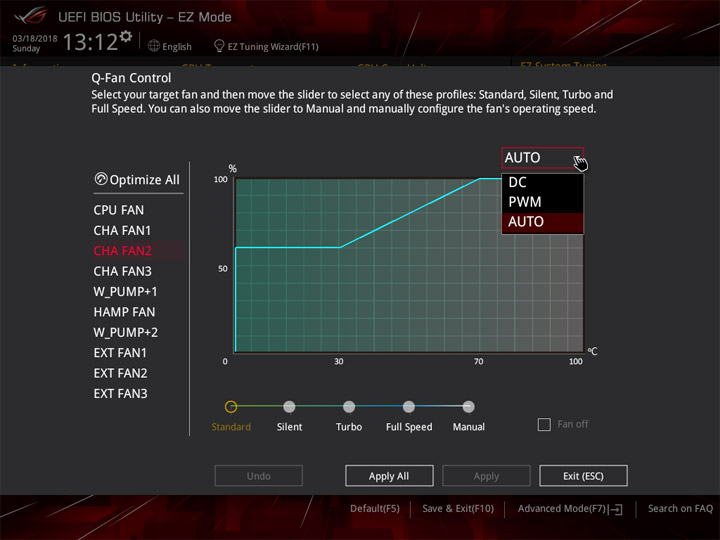

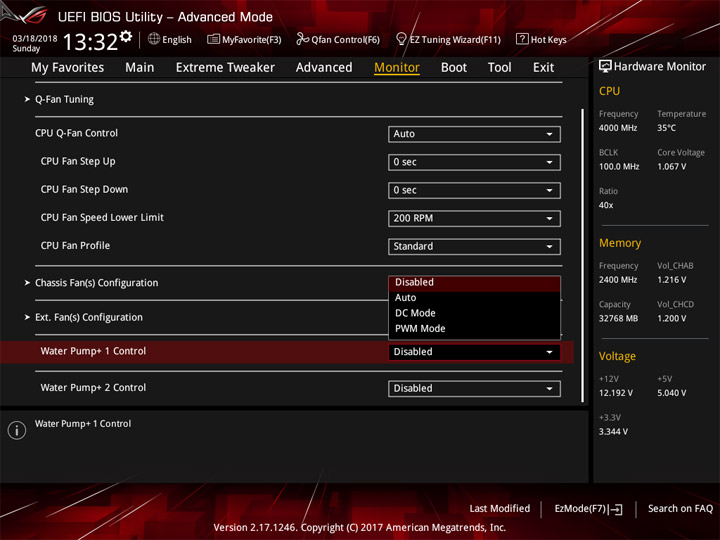

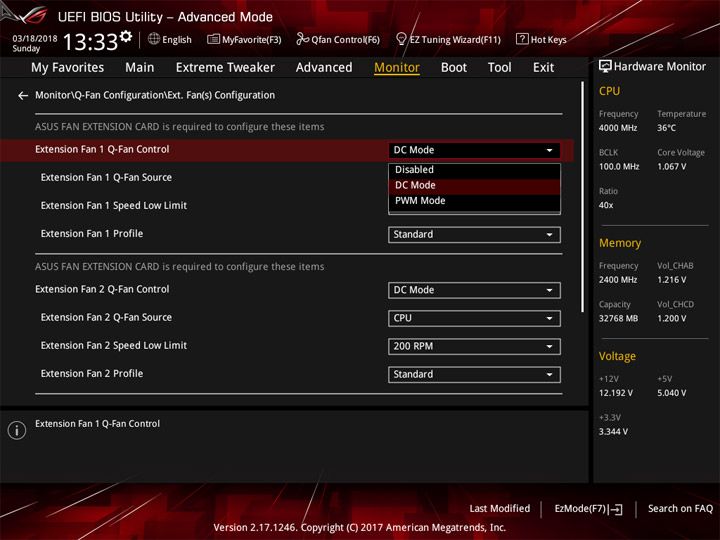

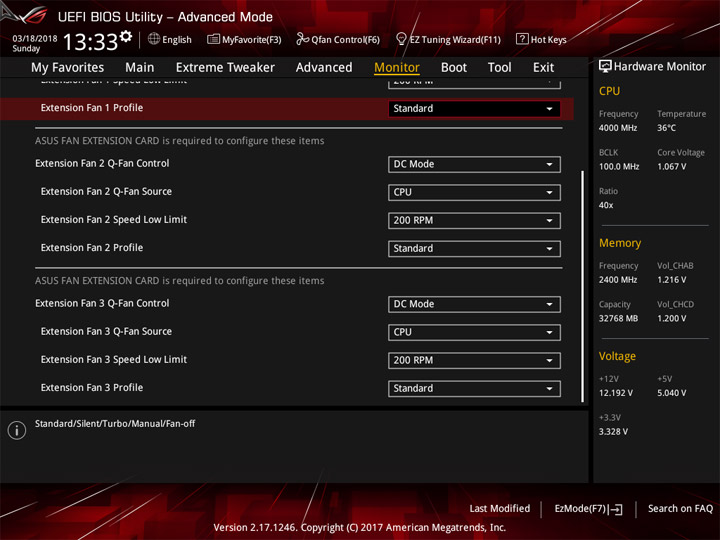

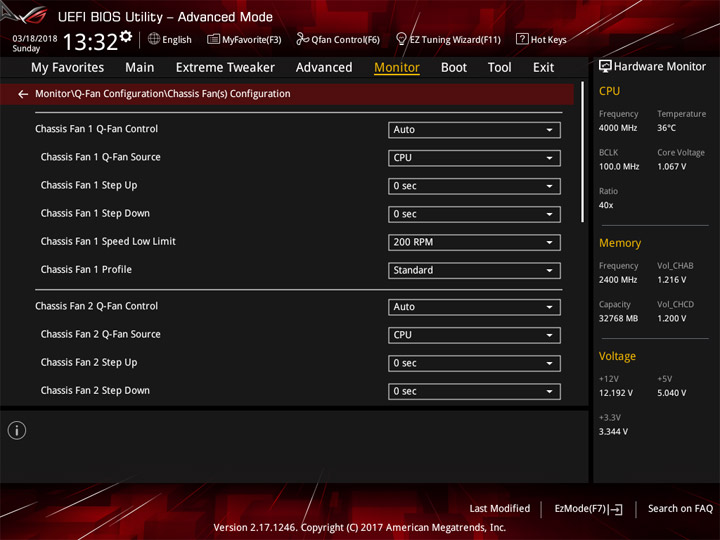

Способ управления вентилятором (или помпой) можно выбрать самостоятельно на любой колодке платы. Изменение скорости вращения может зависеть от трёх разных температур, если говорить про системные охладители.




















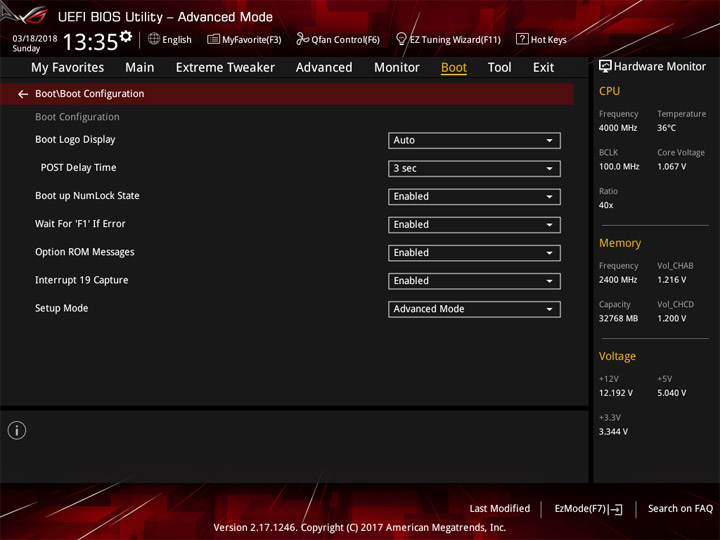

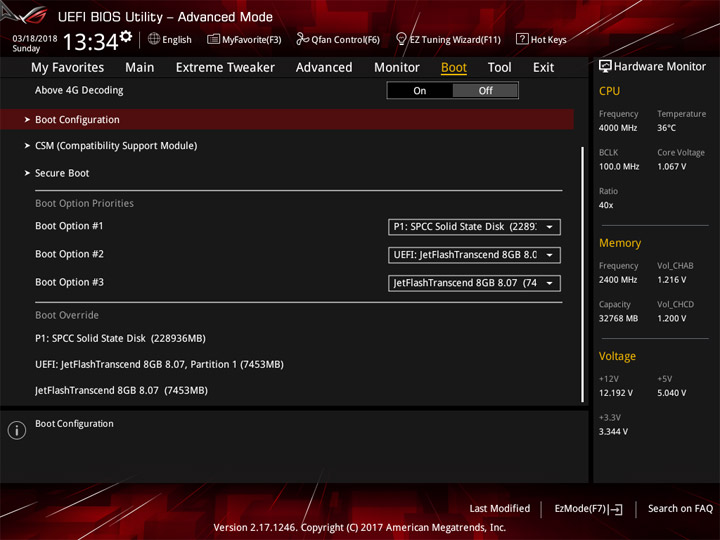

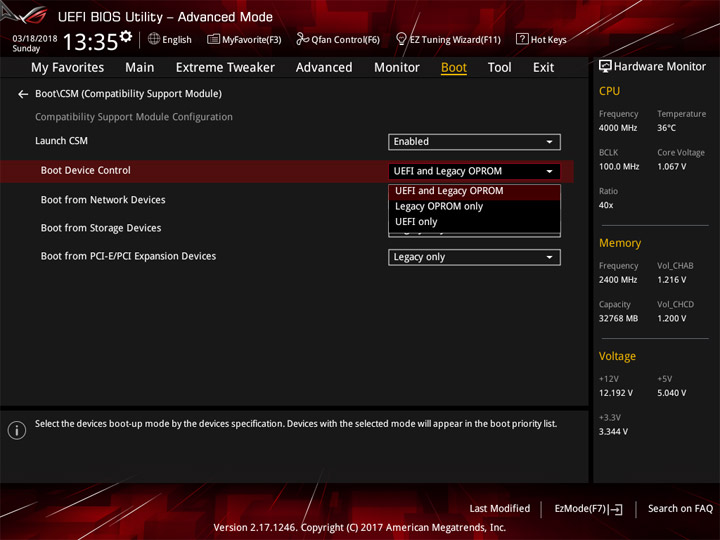

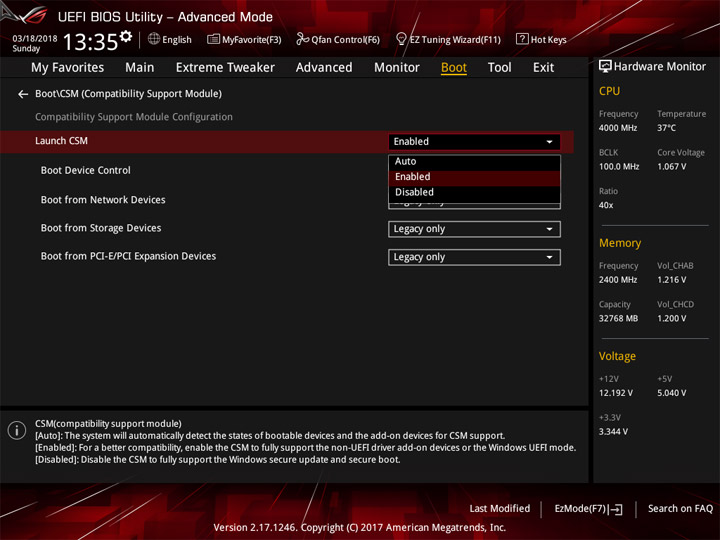

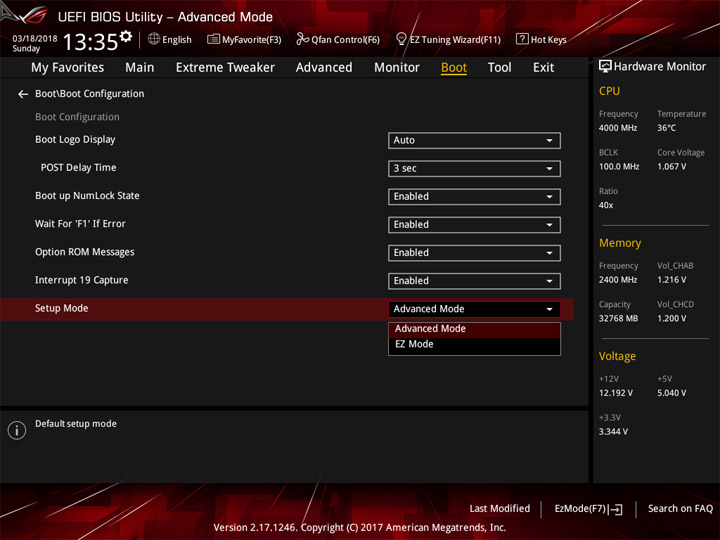

Вероятно, большое число сенсоров влияет на скорость прохождения этапа POST, с начальными настройками процесс показался мне неоправданно затяжным. Попробовать исправить ситуацию можно в разделе Boot.

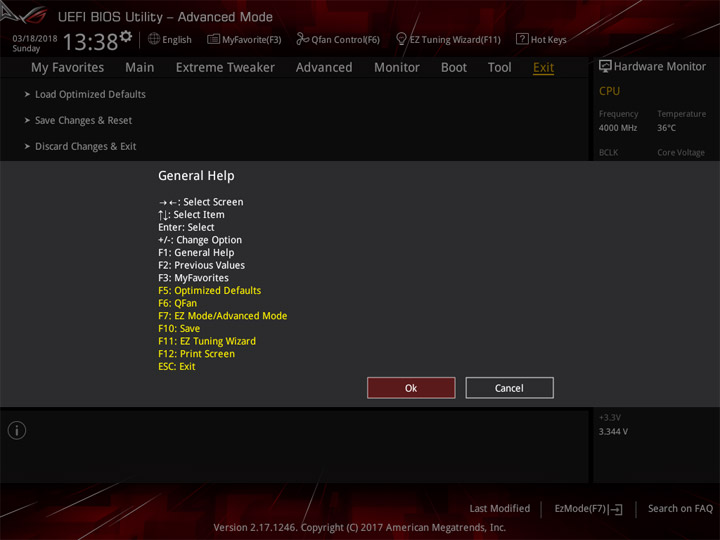

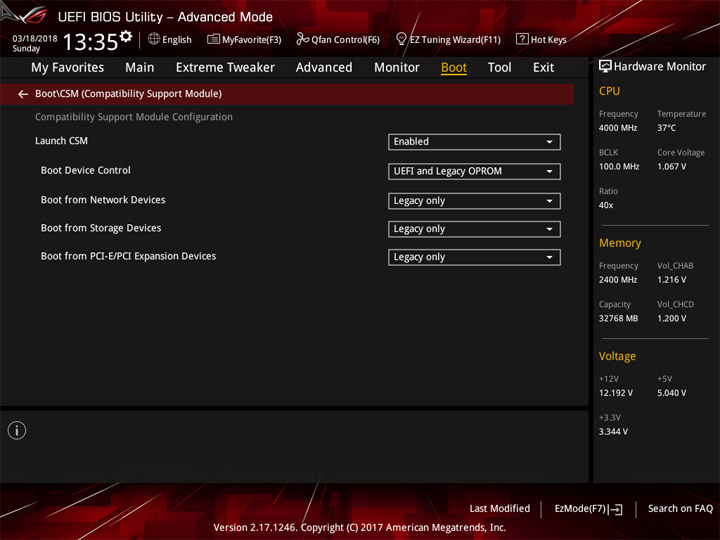

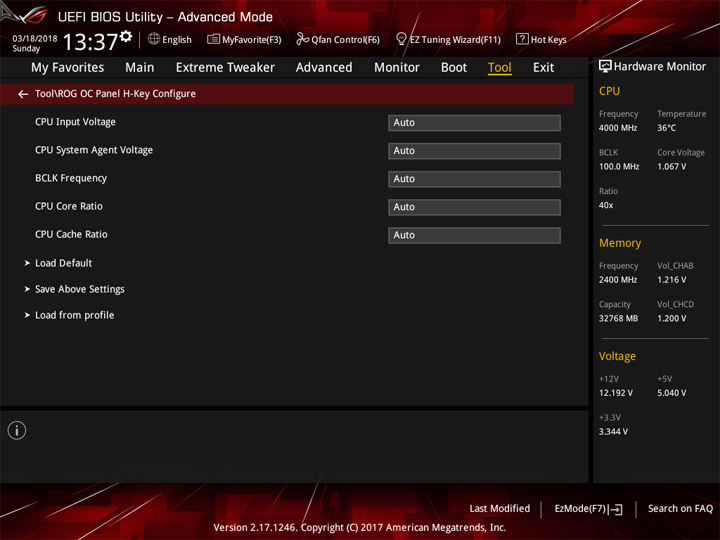

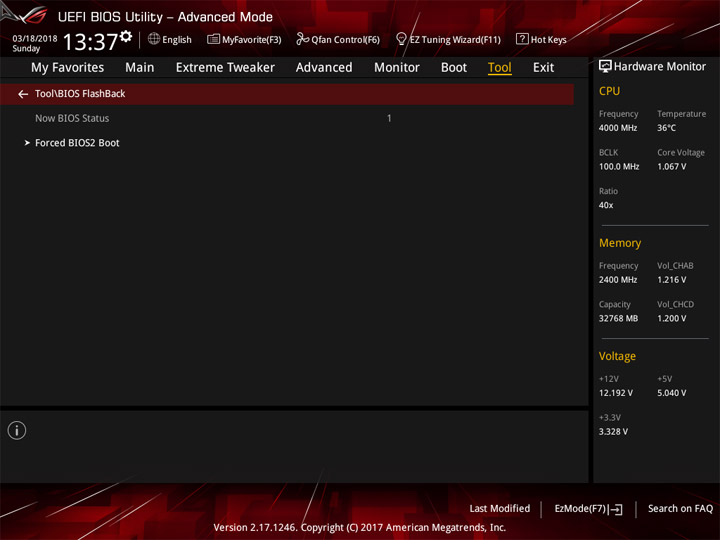

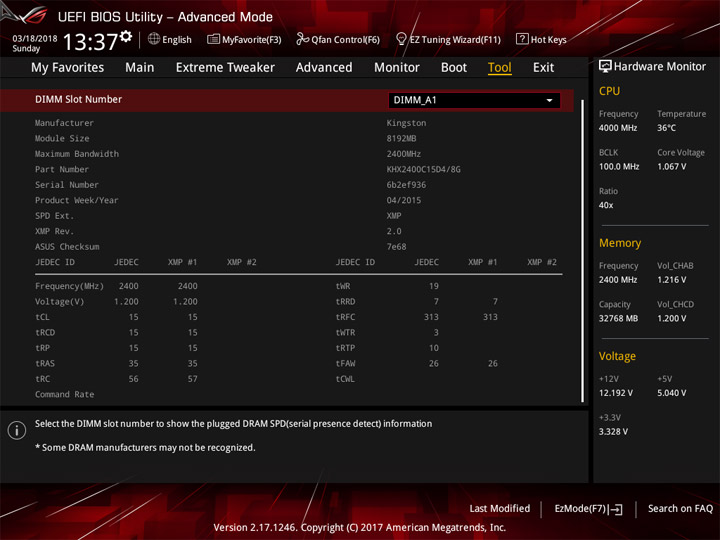

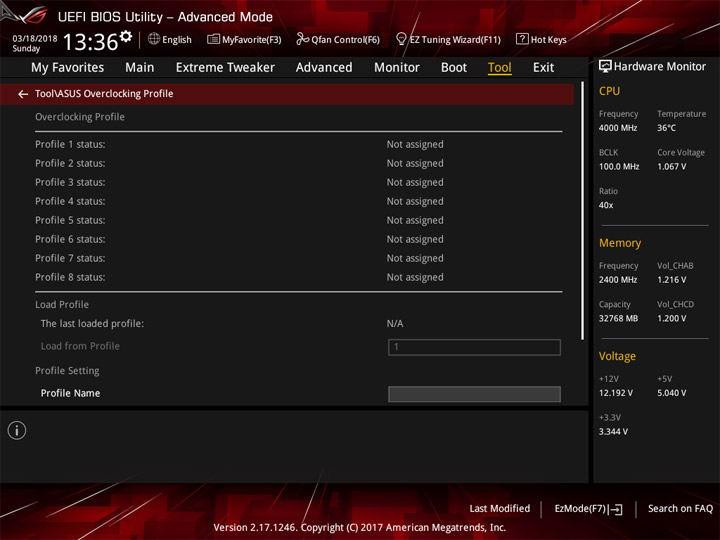

Одним из необычных пунктов в наборе фирменных специнструментов выступил BIOS Flashback, ещё можно выделить меню по настройке режимов выносной OC Panel.










Комплектное ПО

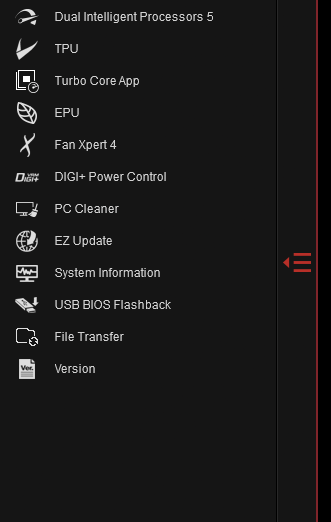

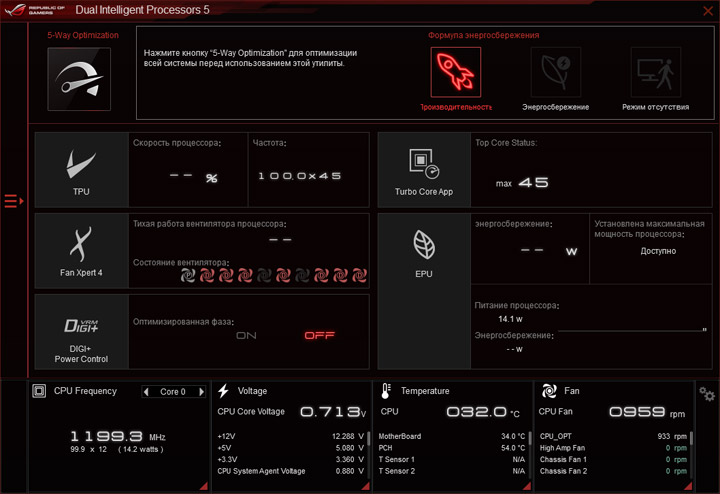

Продукты из семейства ROG имеют большое число вспомогательных программ. У нашей модели не было чего-то действительно нового и отличительного от комплекта для других продуктов.
Программное обеспечение | |
---|---|

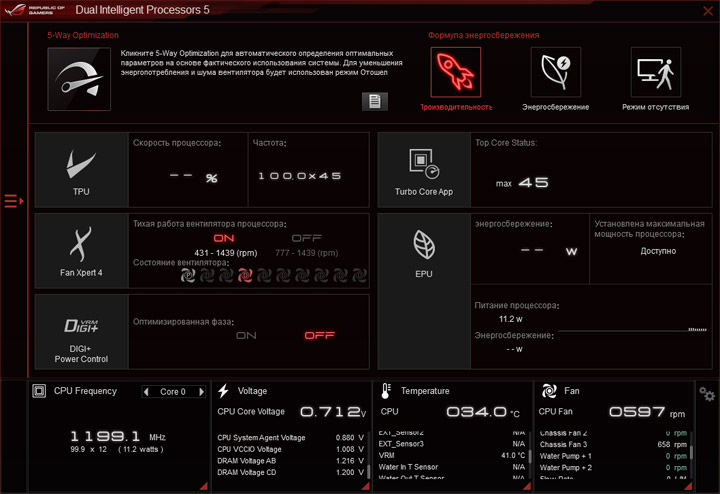

Фирменное | AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, File Transfer, PC Cleaner, System Information, USB BIOS Flashback), EZ Installer, Lighting Control (AURA), KeyBot II, LiveDash, Mem TweakIt, RAMCache II, RAMDisk, ROG Connect Plus, User Experience Improvement Program |
Звуковое | Sonic Radar III, Sonic Studio III |
Сетевое | GameFirst IV, Overwolf (freeware) |
Дополнительное | Clone Drive, DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinZip (пробная версия на 30 дней) |

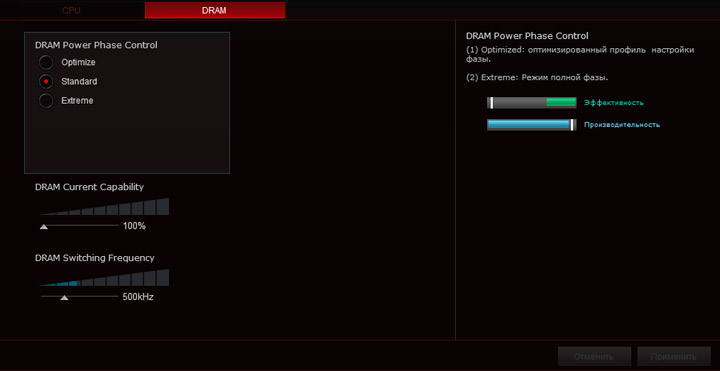

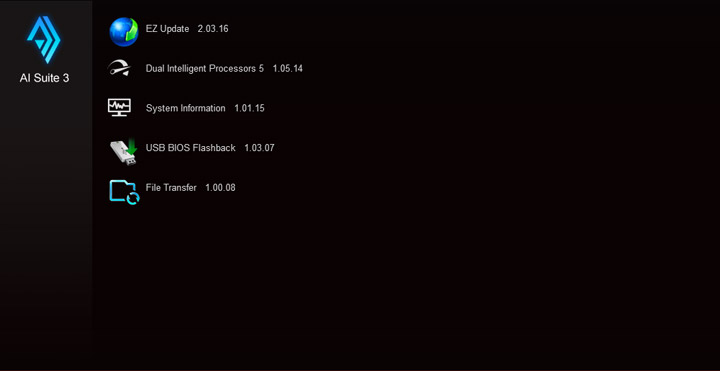

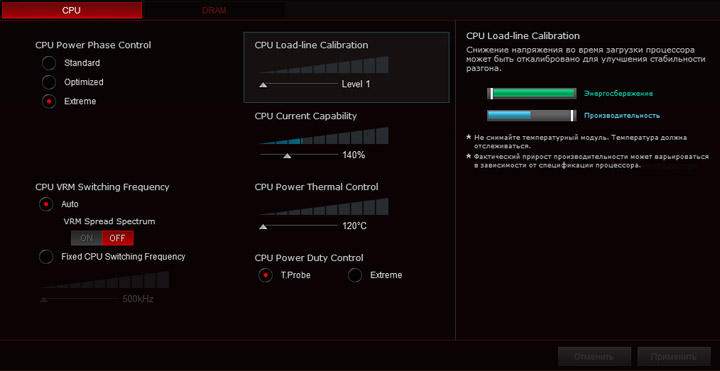

Я рассмотрю только самые интересные утилиты, оценить возможности остальных можно по нашим предыдущим обзорам. Итак, комплексная оболочка Ai Suite 3 включает немало инструментов для работы с устройством, имеется здесь и мастер для прохождения процедуры настройки одним этапом.

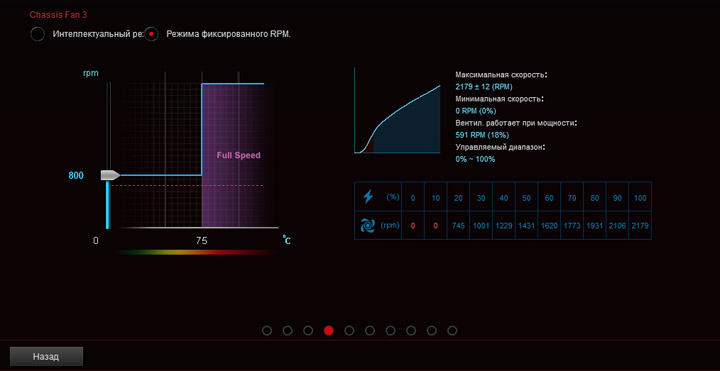

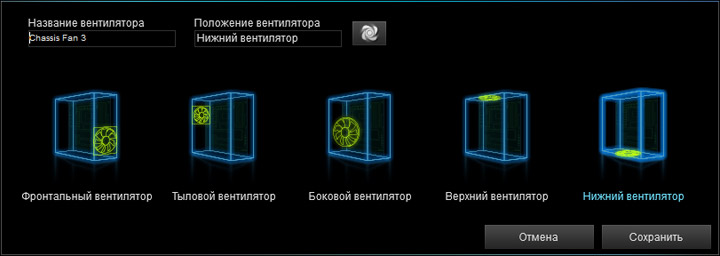

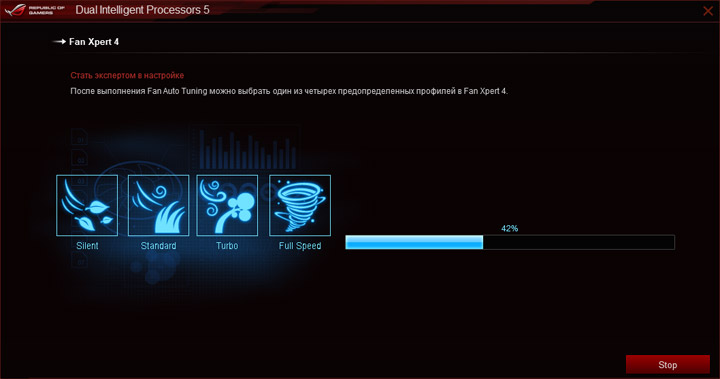

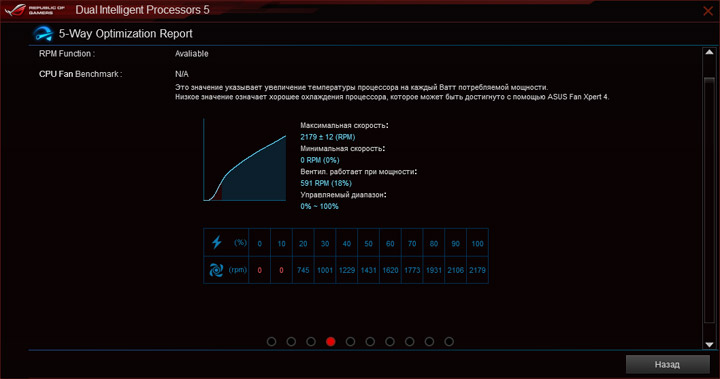

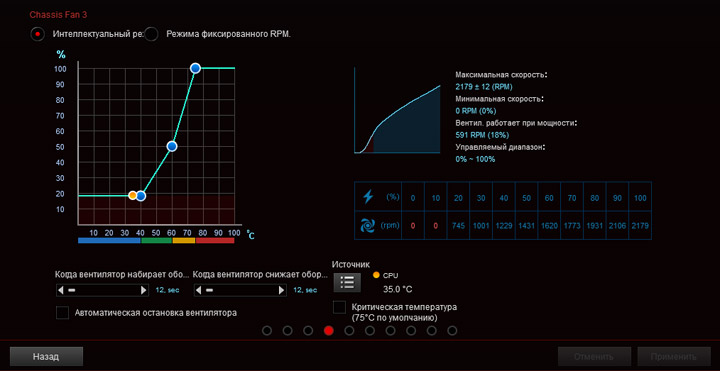

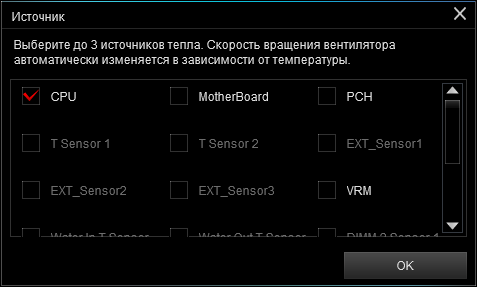

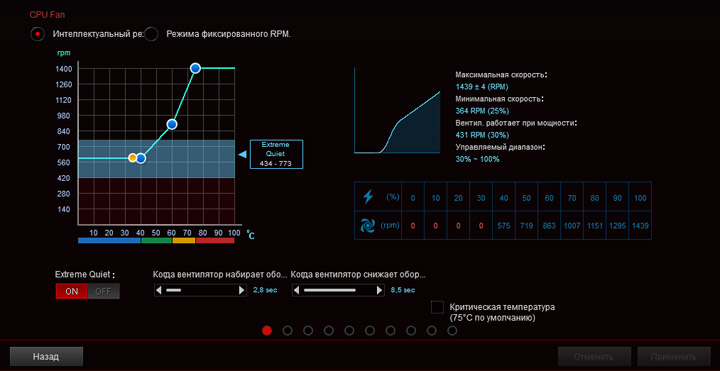

Fan Xpert имеет четвёртую версию, то есть здесь доступна возможность расширенной работы вентиляторов в зоне пониженных оборотов (сразу после их калибровки).

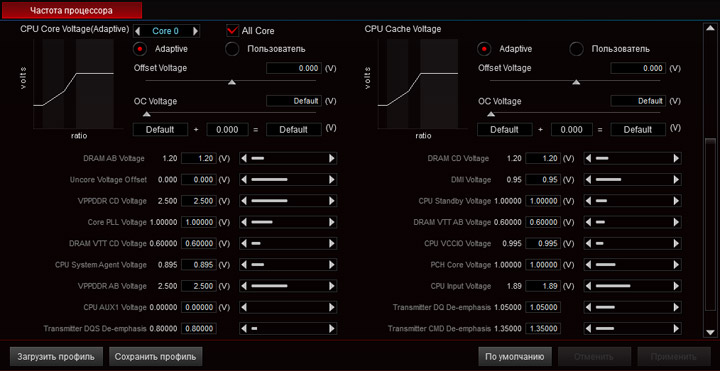

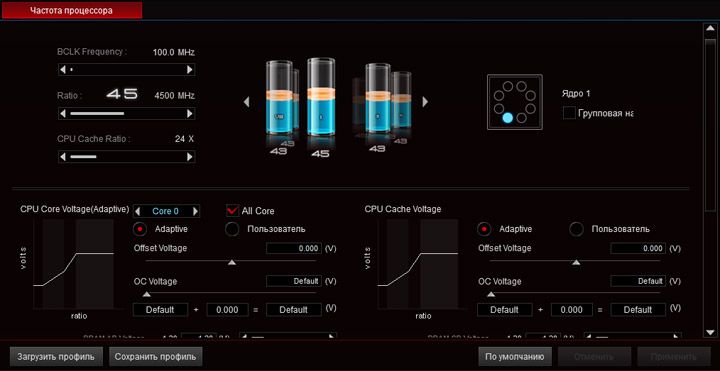

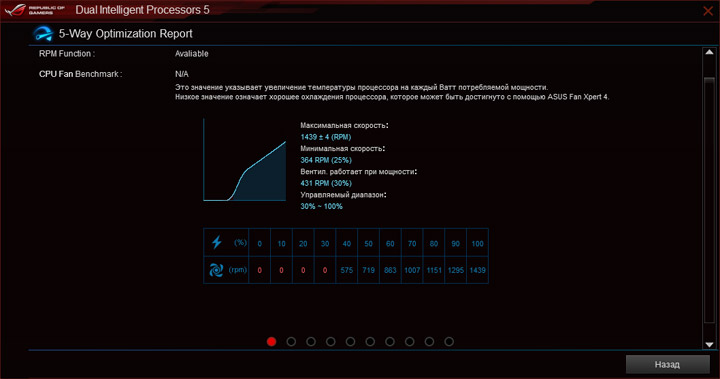

Здесь доступна информация о покаяниях с различных датчиков: напряжений, температур, потока и тахометров.

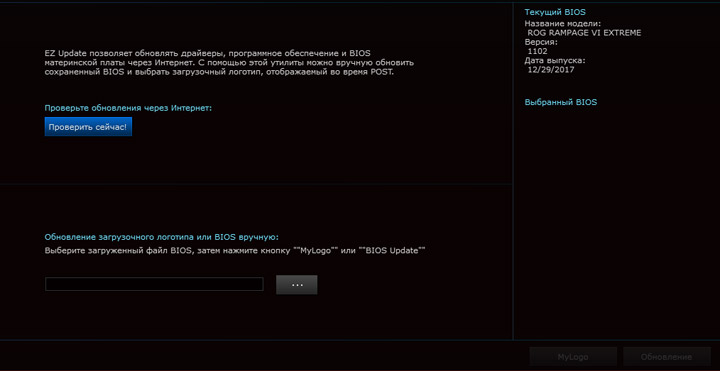

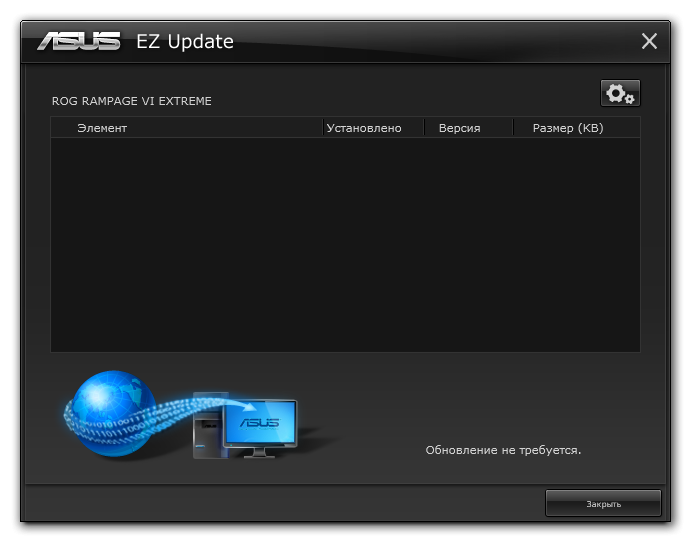

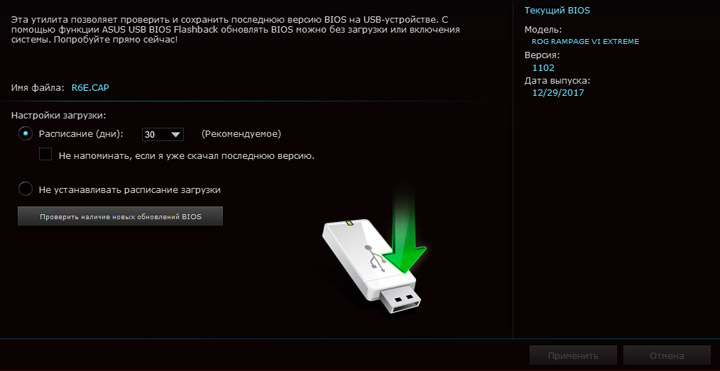

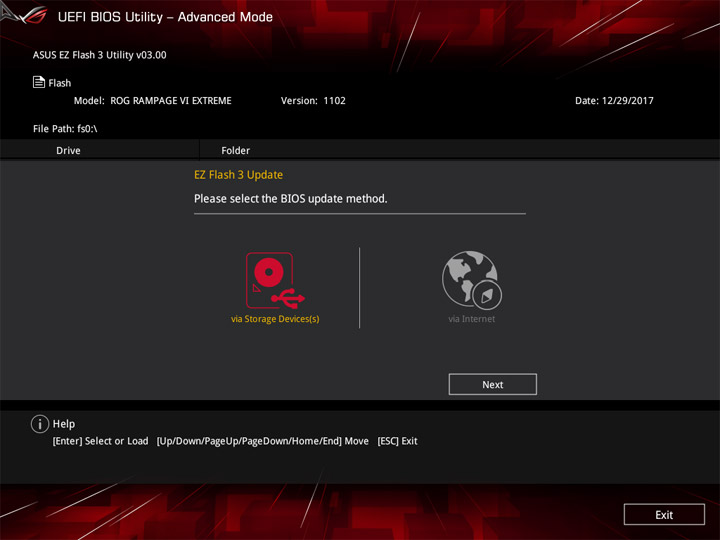

Отдельный инструмент Ez Update следит за наличием обновлений, в частности, это относится к сборкам UEFI.

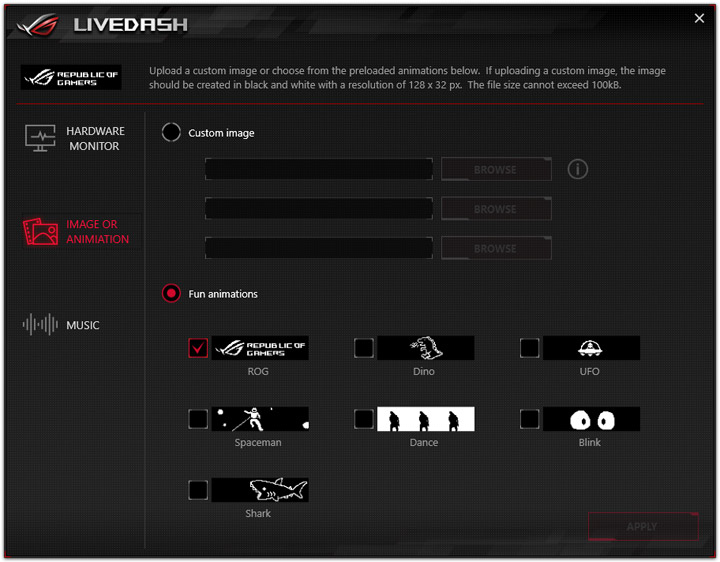

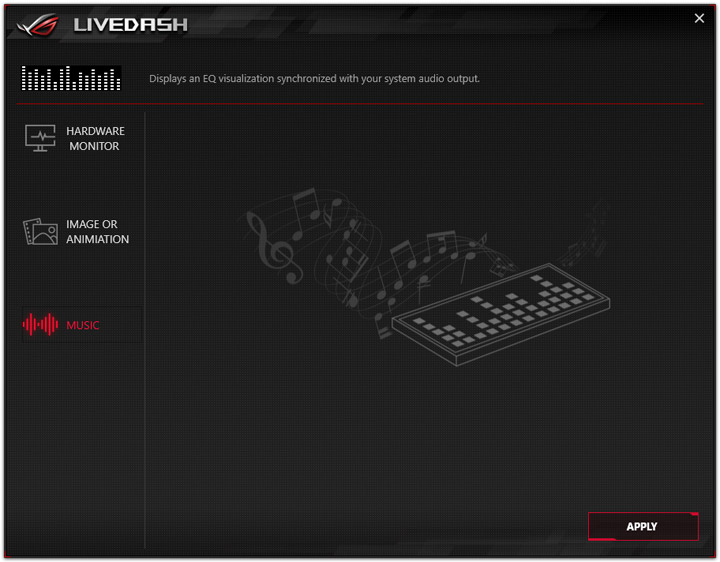

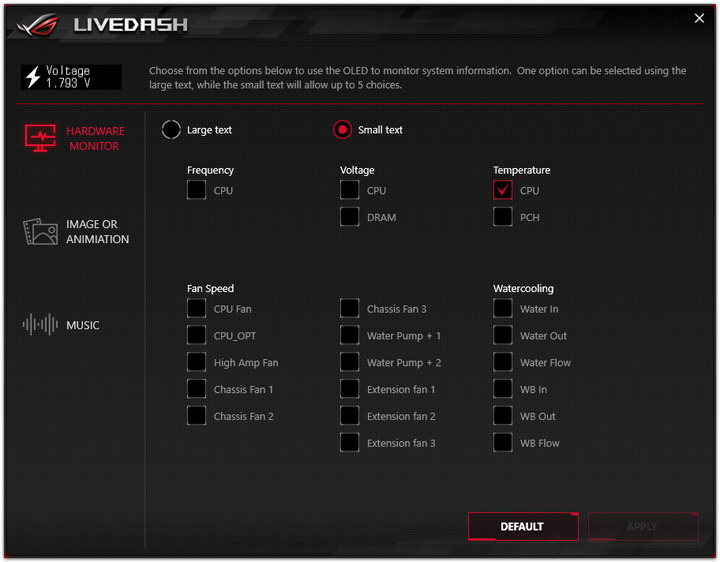

LiveDash управляет настройками небольшого информационного дисплея OLED. Важнейшие параметры вроде температуры и напряжения процессора здесь доступны, то есть их можно будет выводить на экранчик.

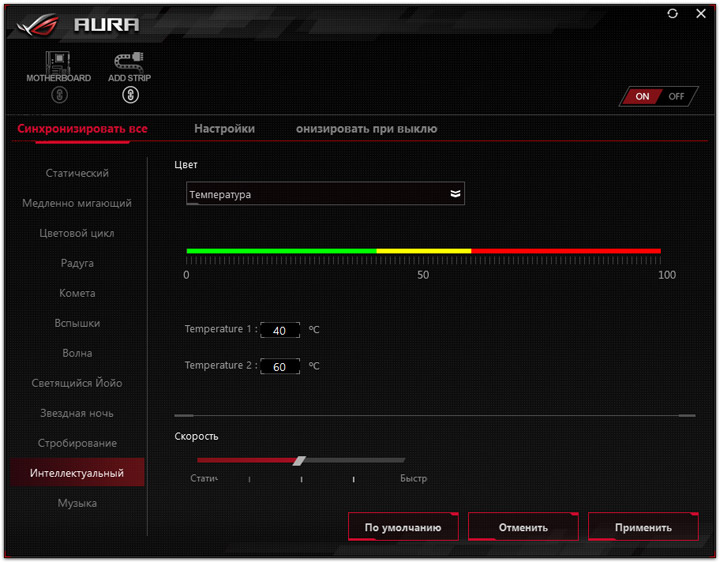

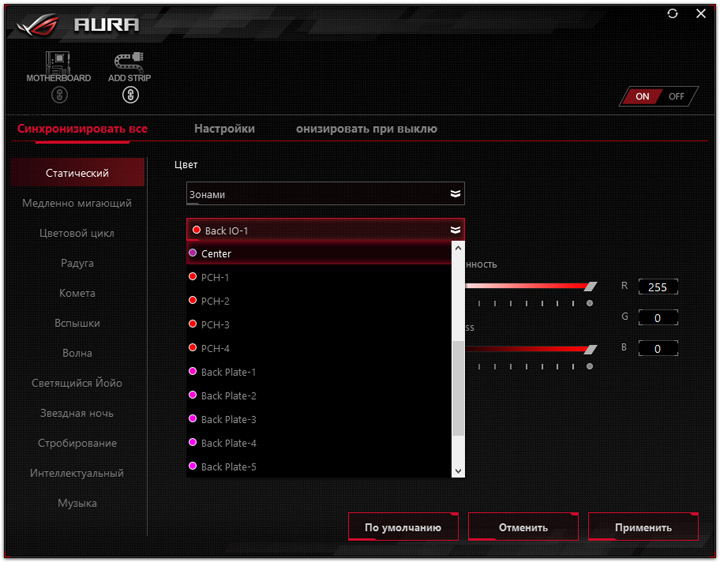

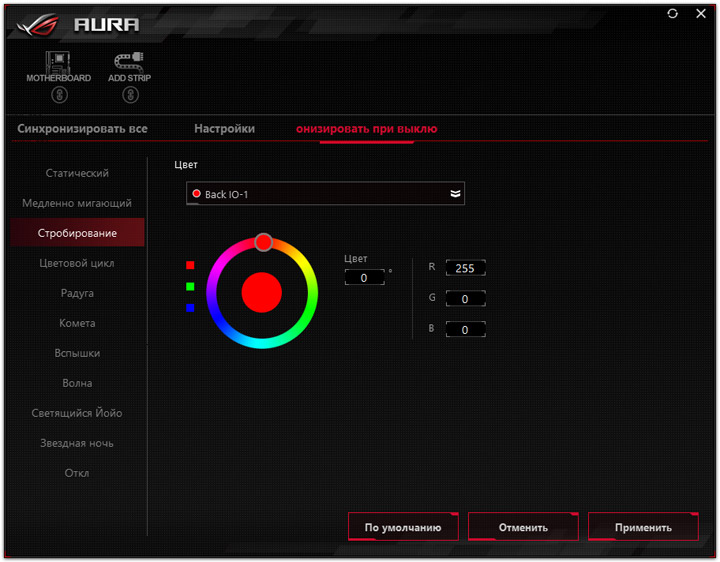

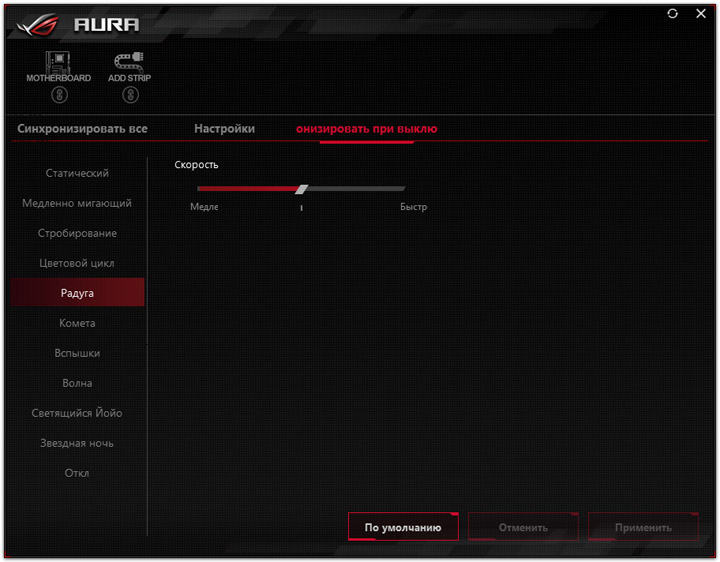

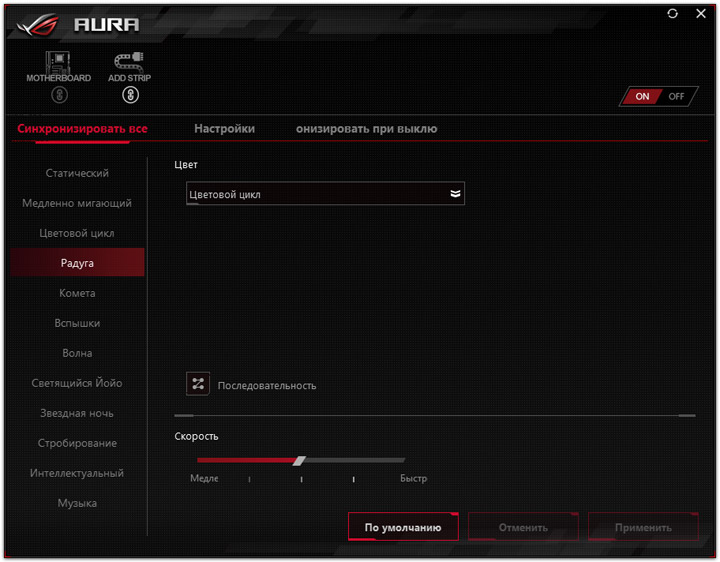

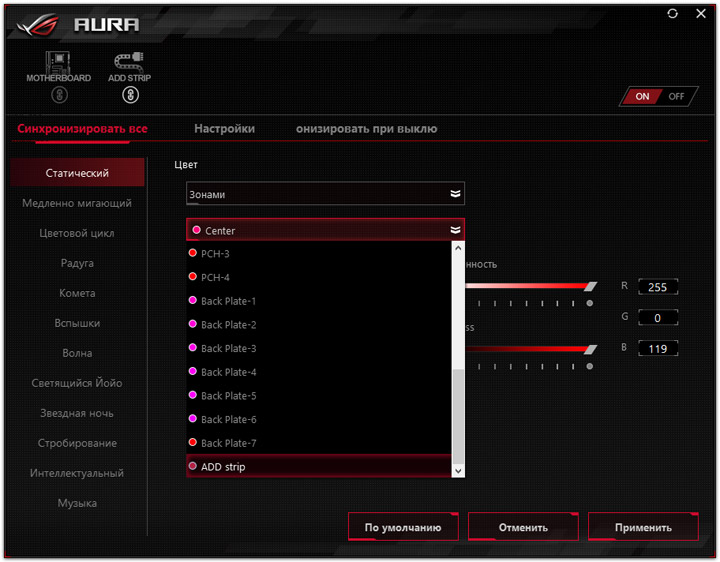

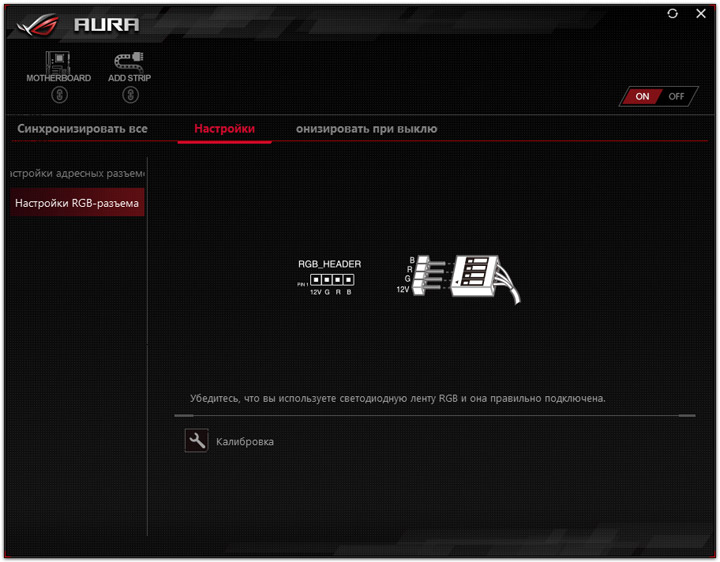

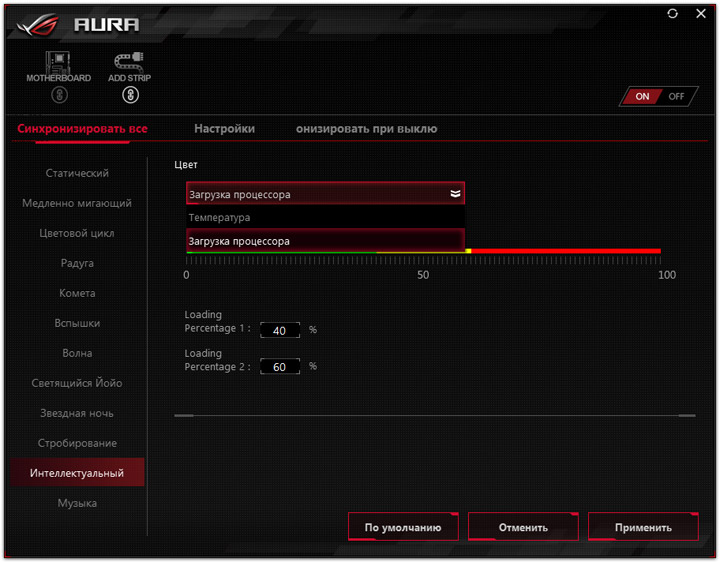

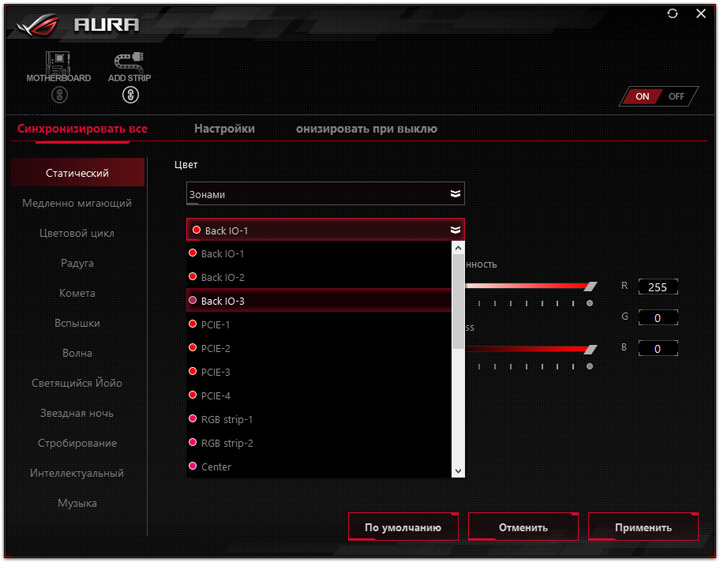

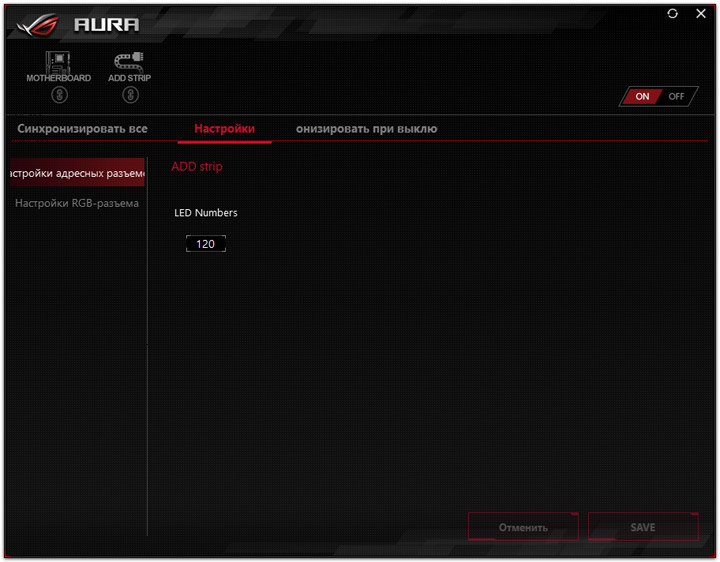

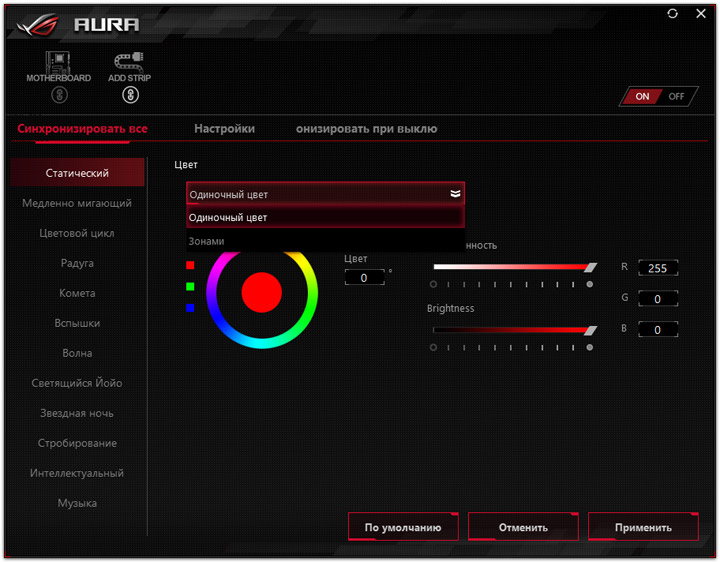

Отдельных узлов у подсветки необычайно много, но все они могут стать участниками единого сценария иллюминации.

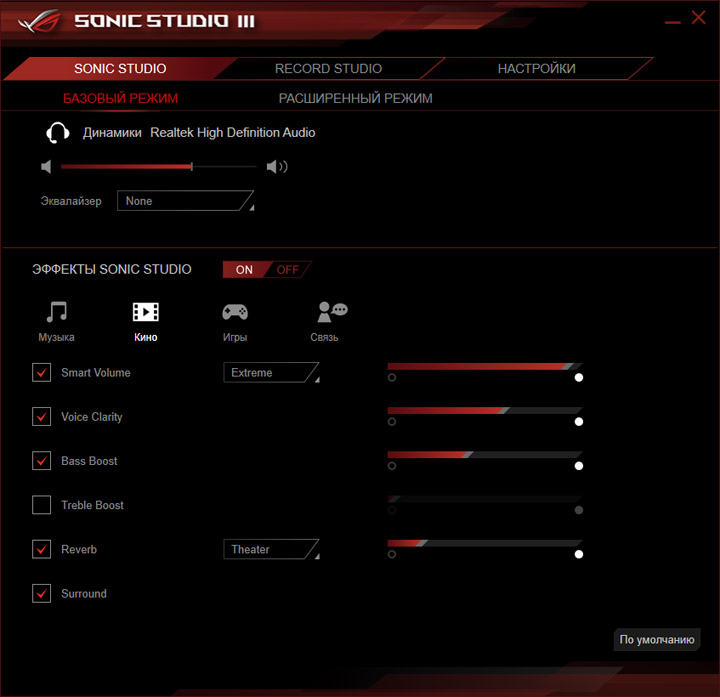

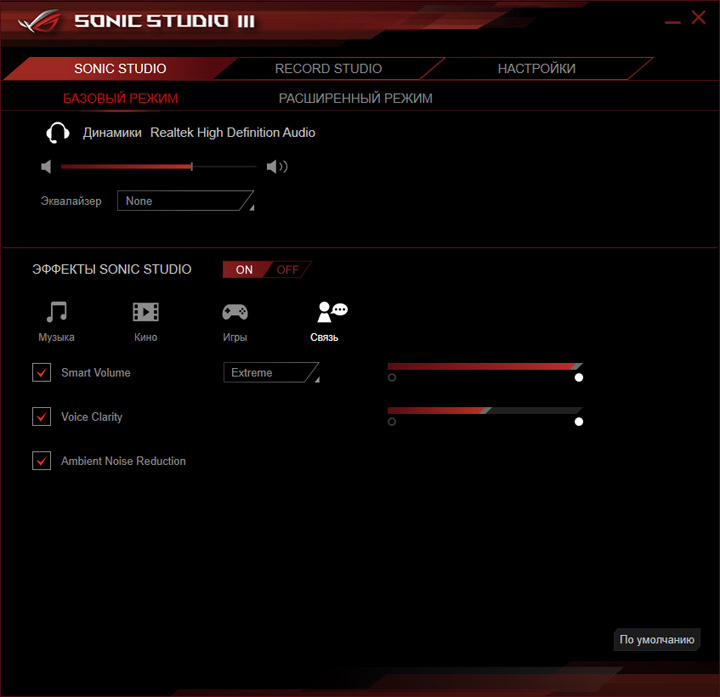

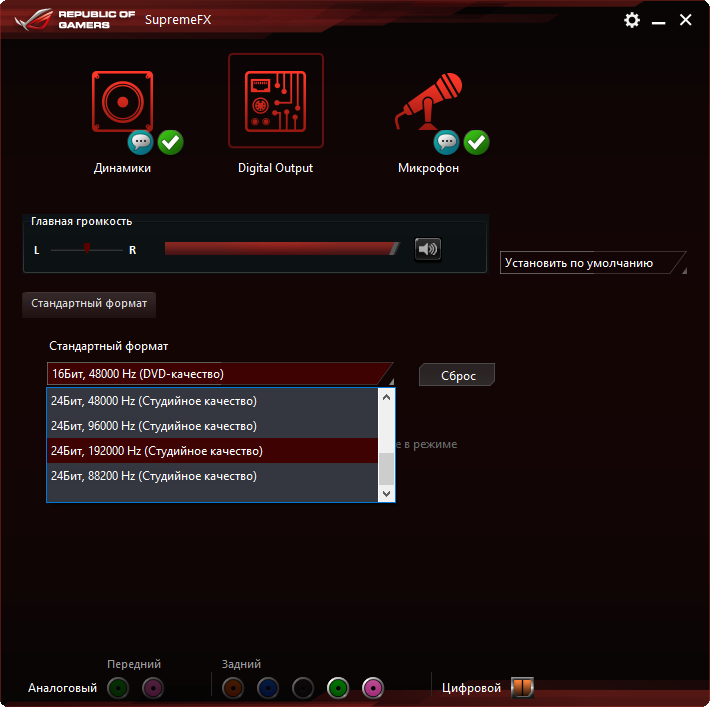

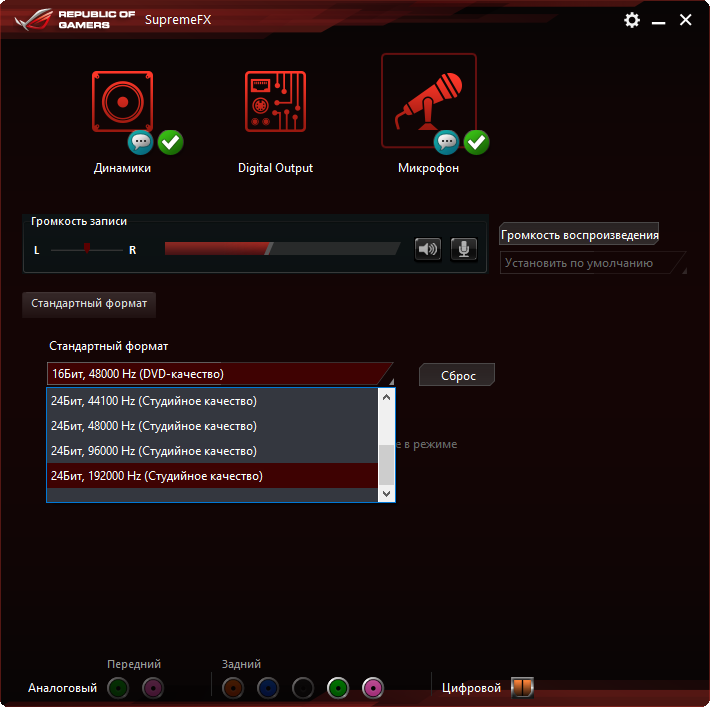

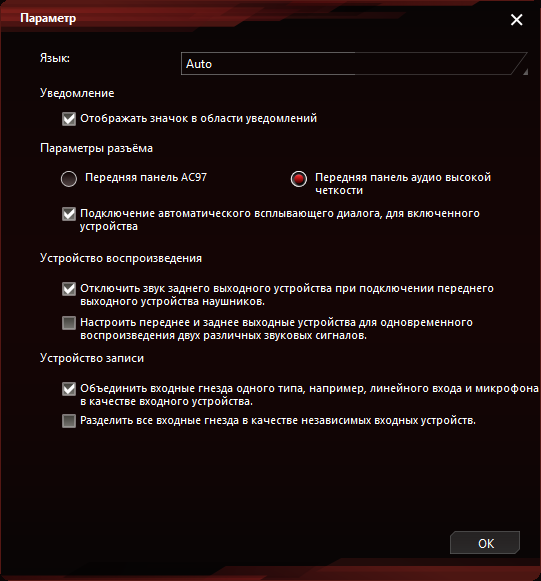

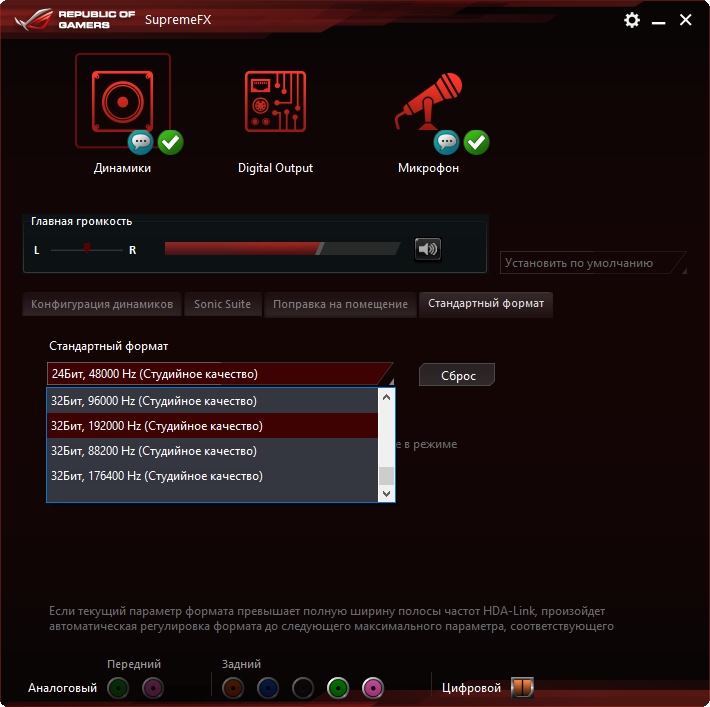

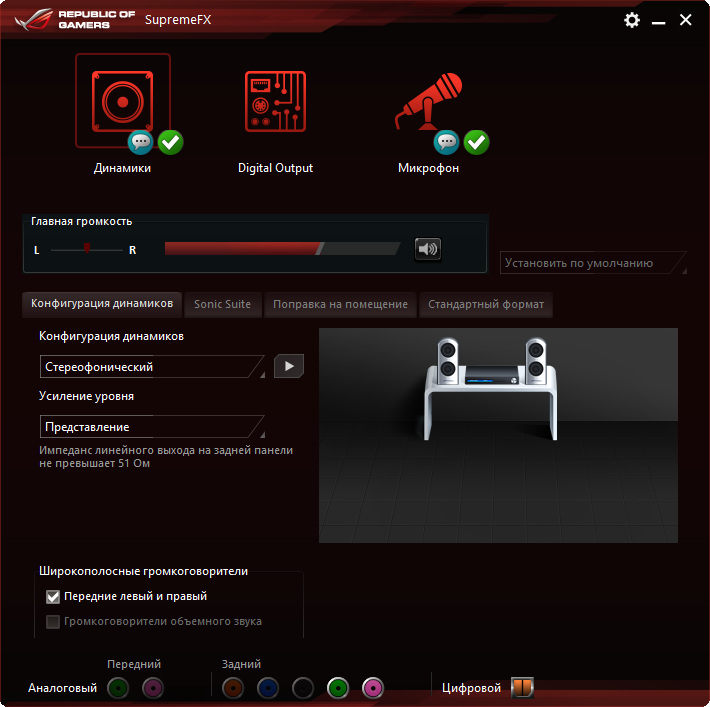

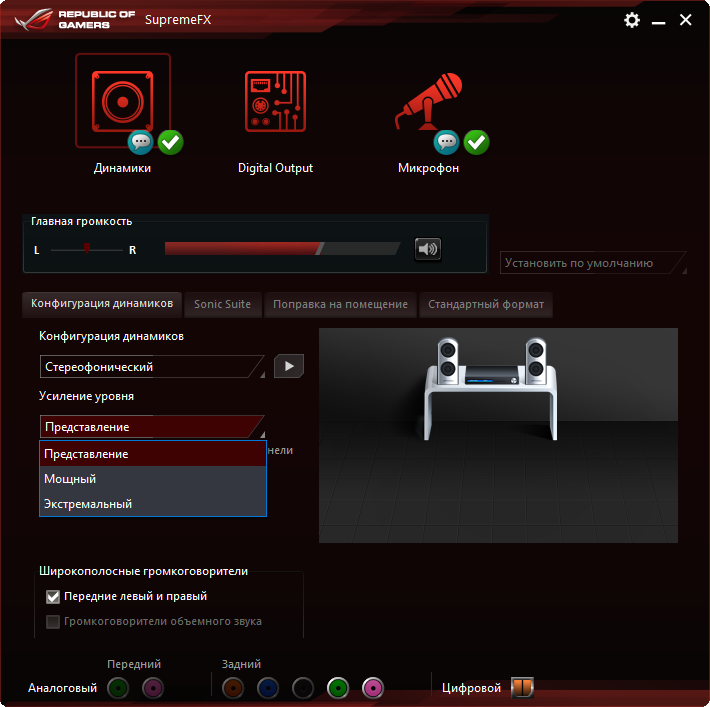

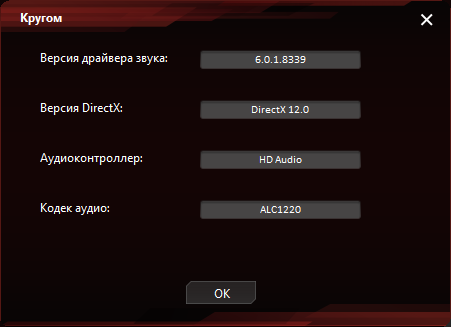

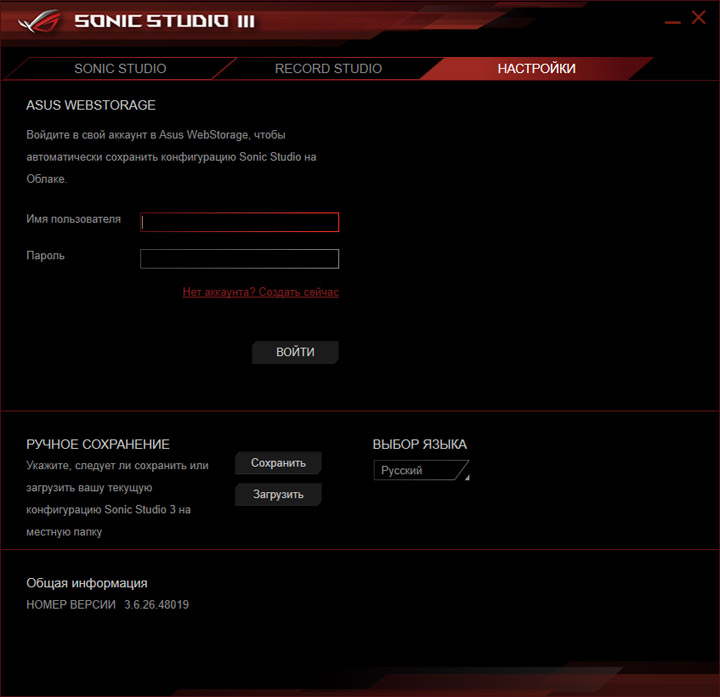

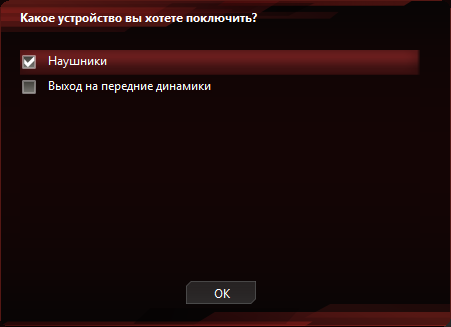

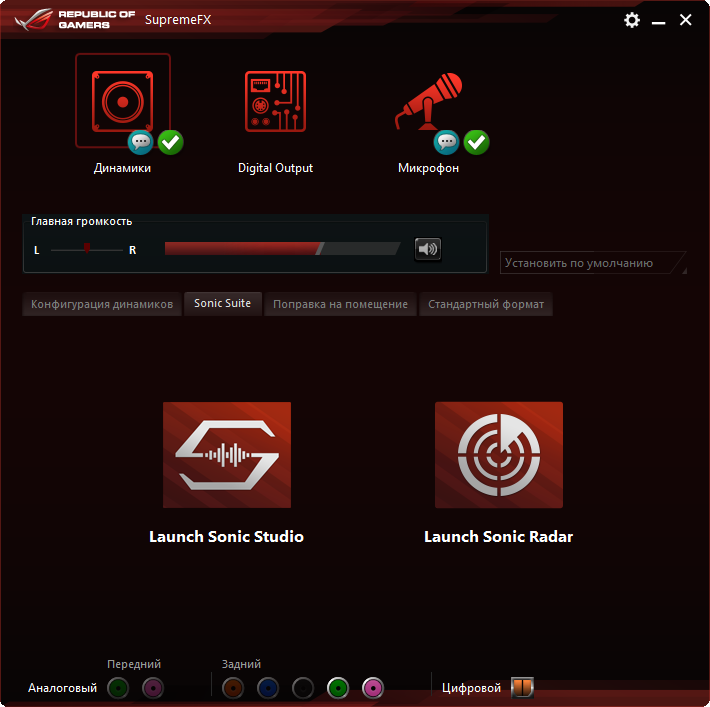

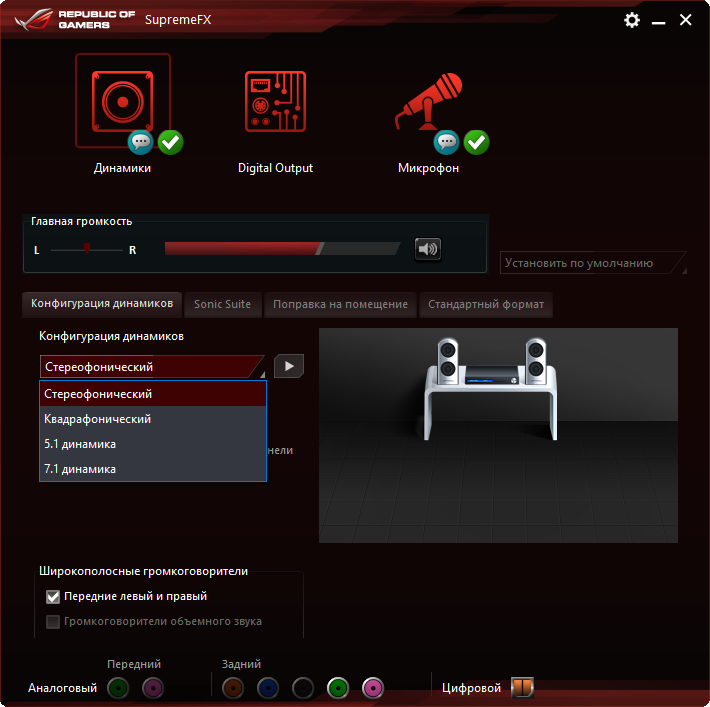

Оболочка настройки кодека базируется на трудах специалистов Realtek. Есть три профиля предусиления для наушников. Из сценариев для двухканальной системы звучания доступны два самых типовых.

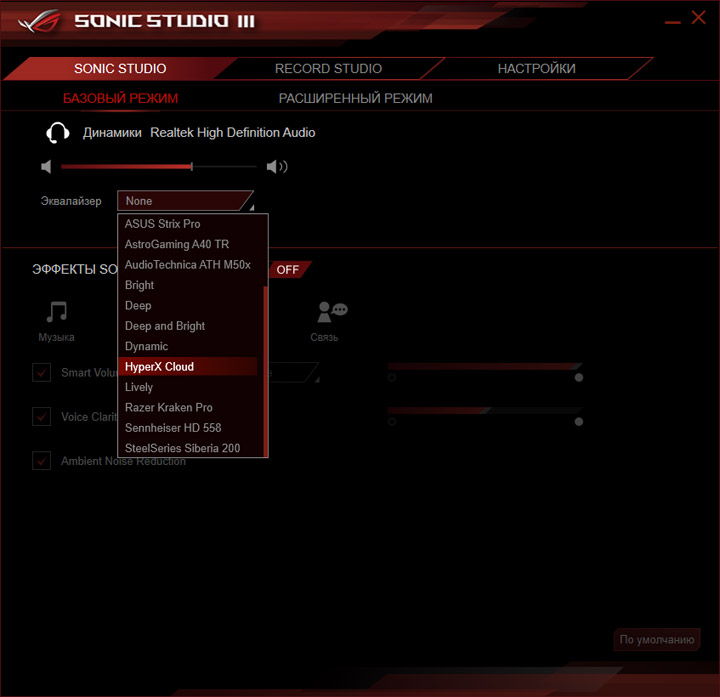

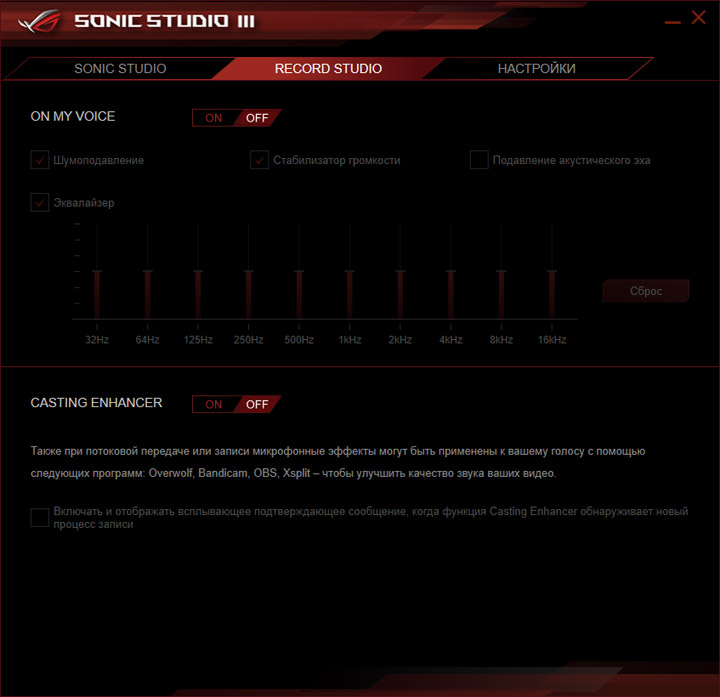

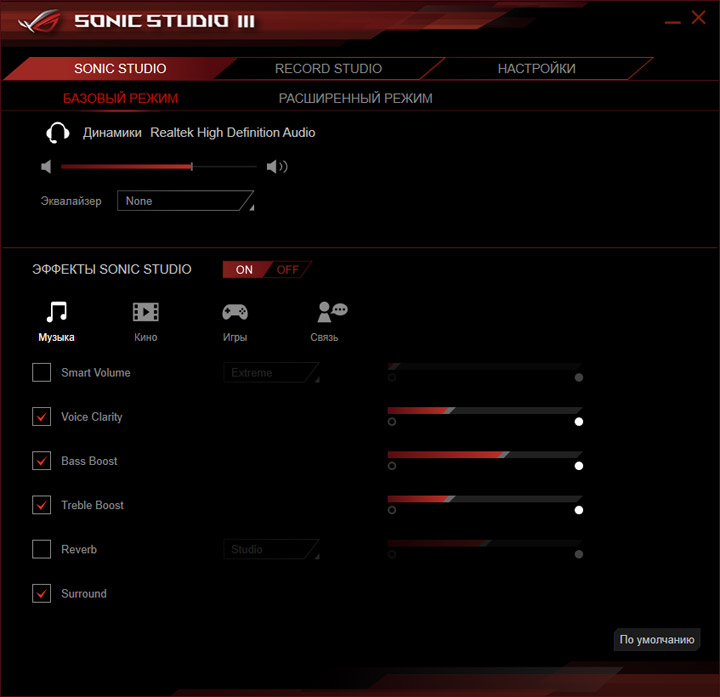

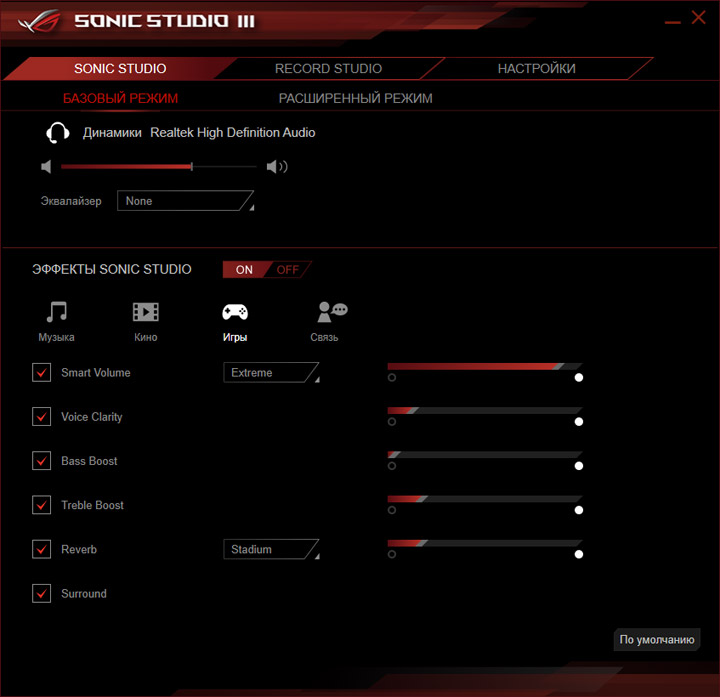

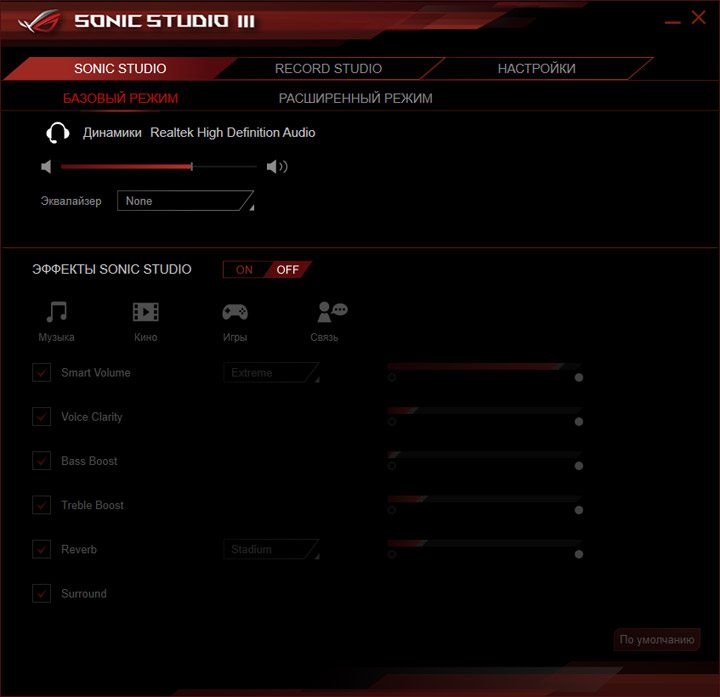

Схемы по изменению звуковой картины в виде готовых профилей являются частью бонусного Sonic Studio III. Доступен набор инструментов для составления собственного сценария звучания.

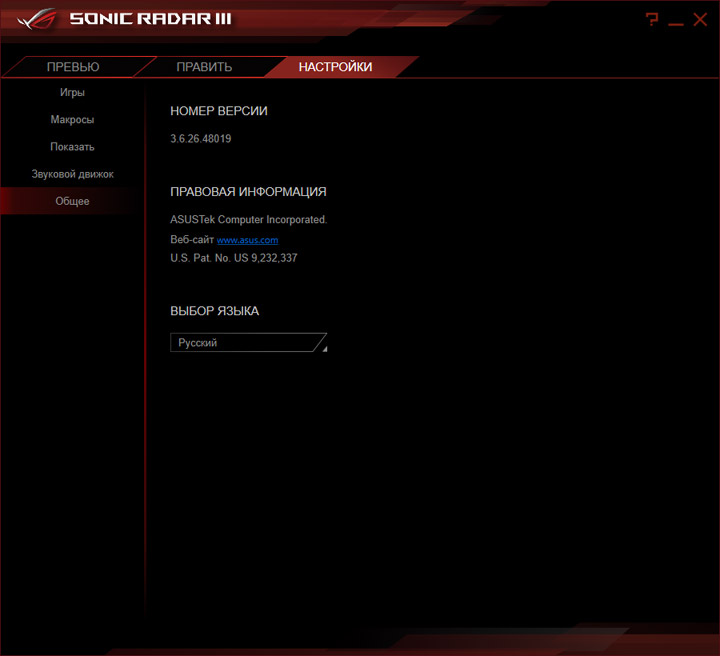

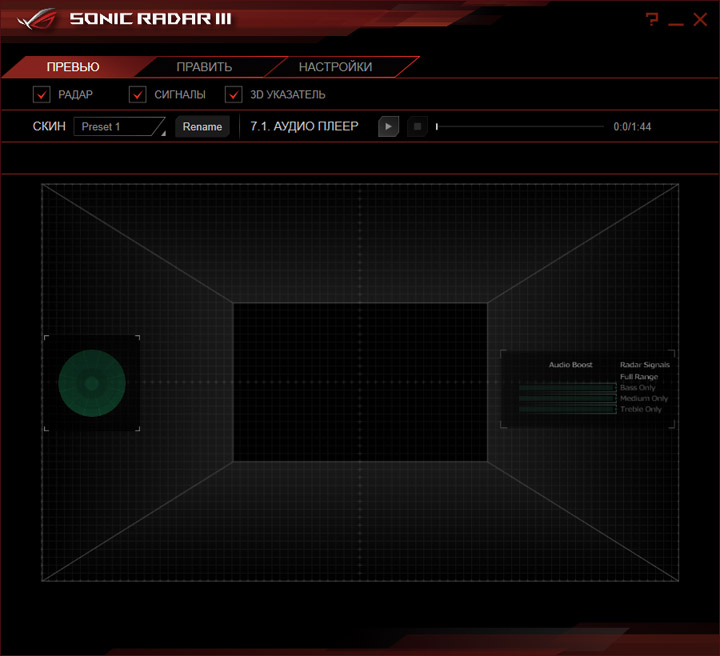

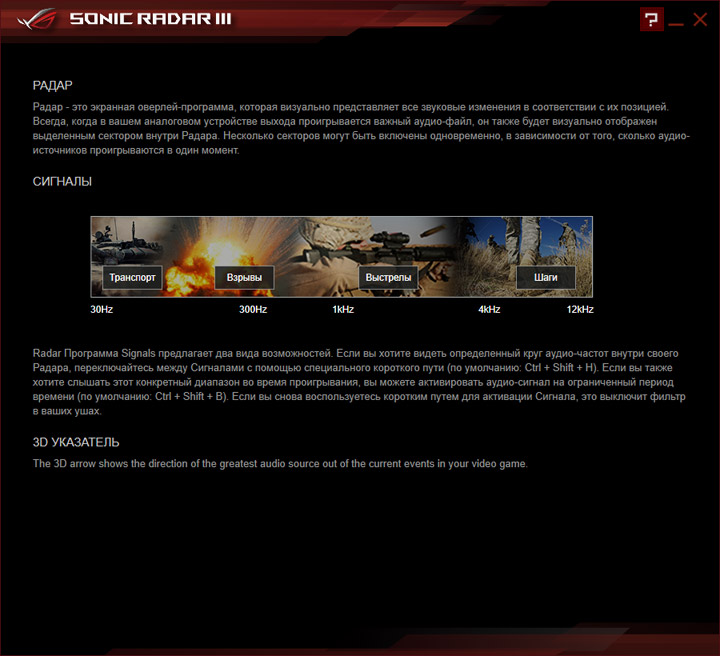

Для желающих преобразить игровой процесс в FPS есть фирменный Sonic Radar III.



Я никак не выделил наличие обособленного ЦАП на этой плате при оценке звучания, оно было вполне характерно для решений от Realtek последних лет. Очевидно, программные бонусы призваны улучшить восприятие звукового материала, потому как без них впечатления яркими назвать трудно.

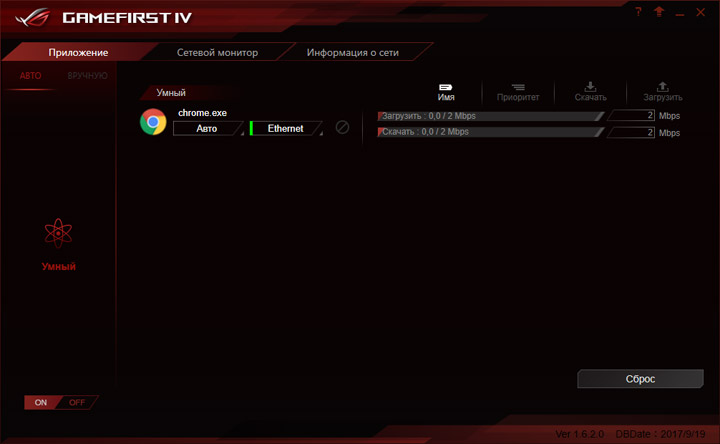

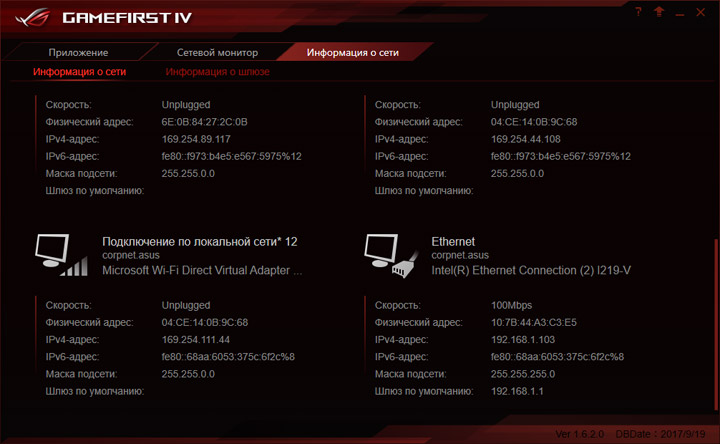

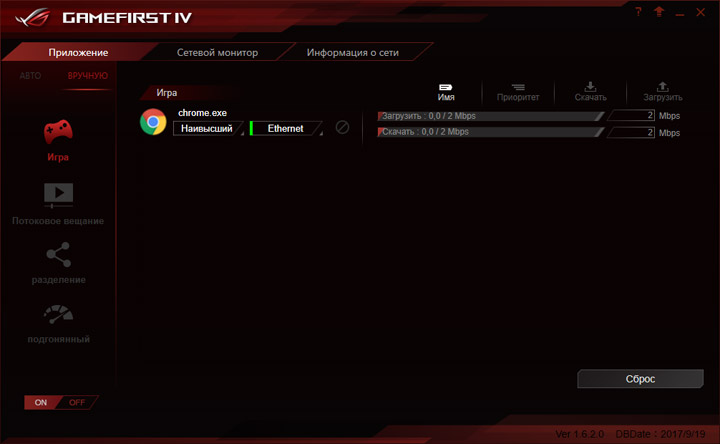

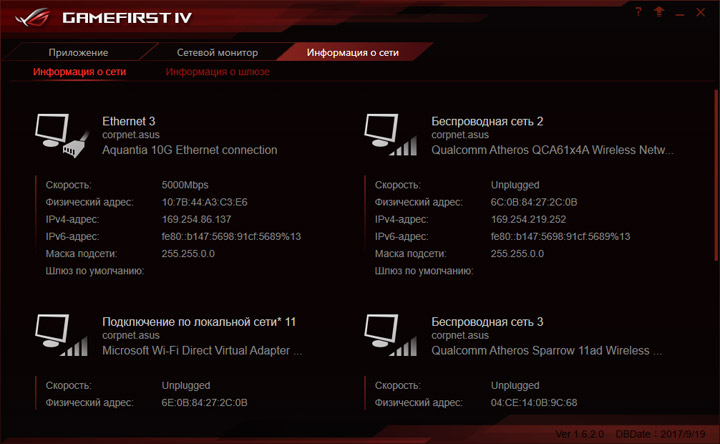

GameFirst IV подготовлен для работы со всеми сетевыми интерфейсами. Тут можно указать приоритет для доступа в Сеть у различных приложений. Изначально работает «Умный» режим, где обо всём позаботился производитель.

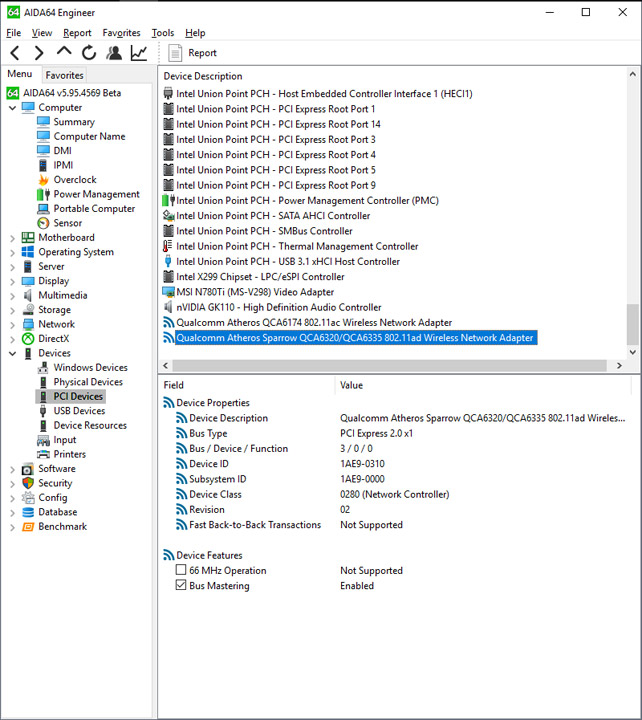

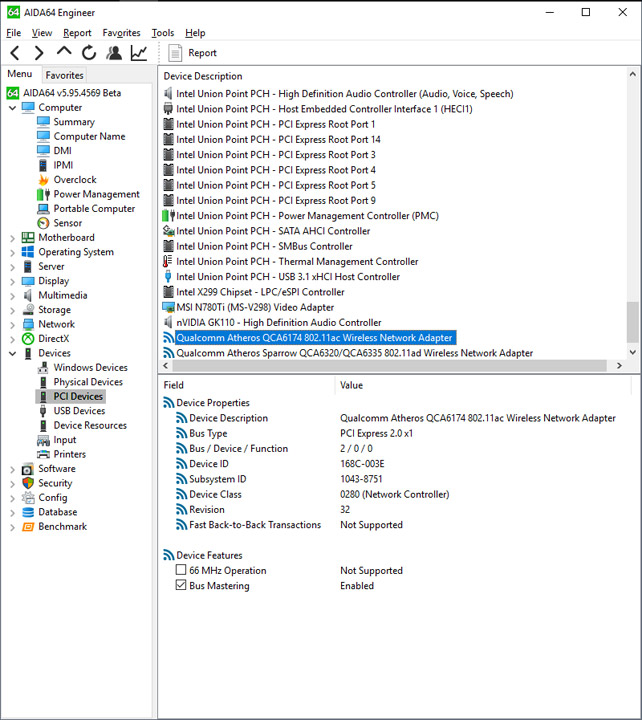

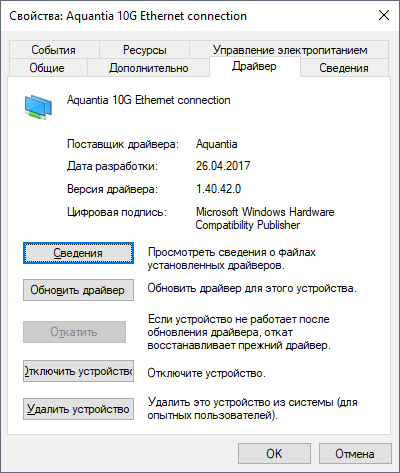

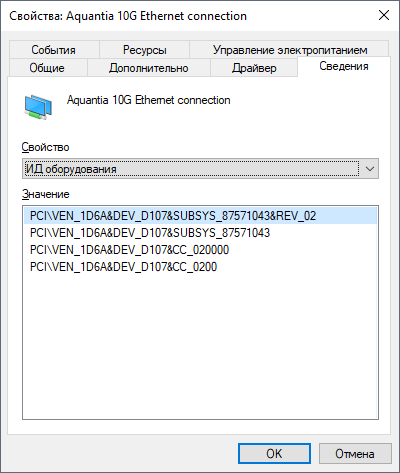

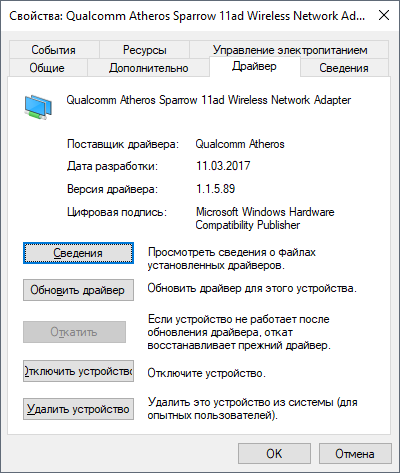

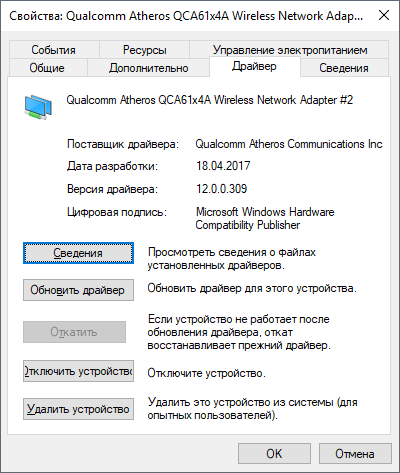

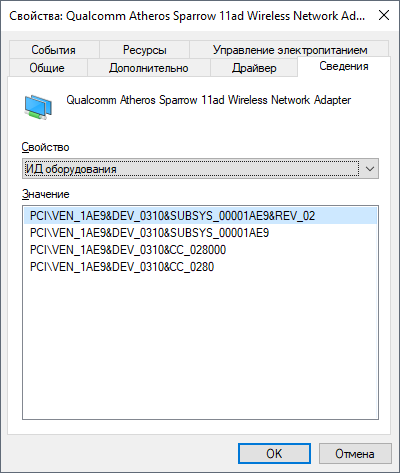

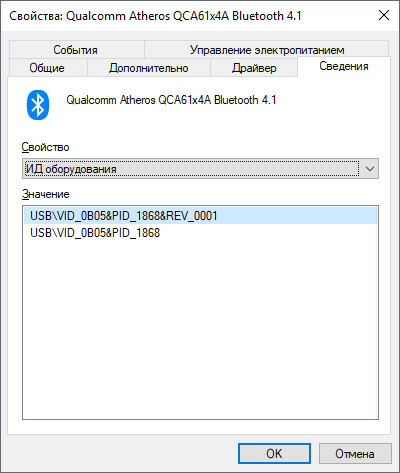

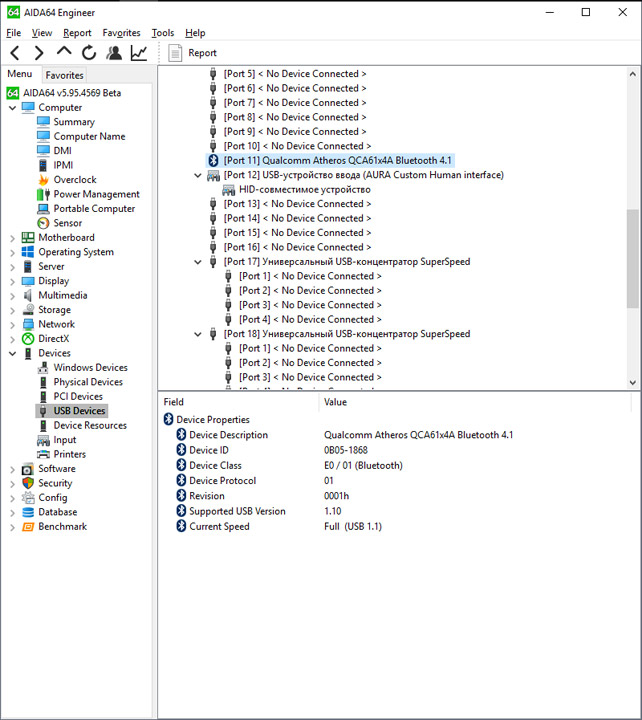

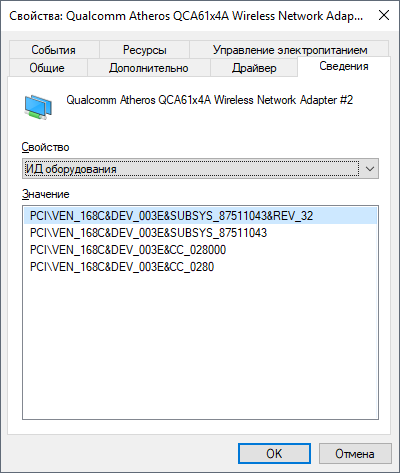

Ввиду наличия множества сетевых контроллеров, хочу подробнее остановиться на их моделях, для чего ниже приведены скриншоты со сведениями о них. С установкой драйверов не было никаких проблем.











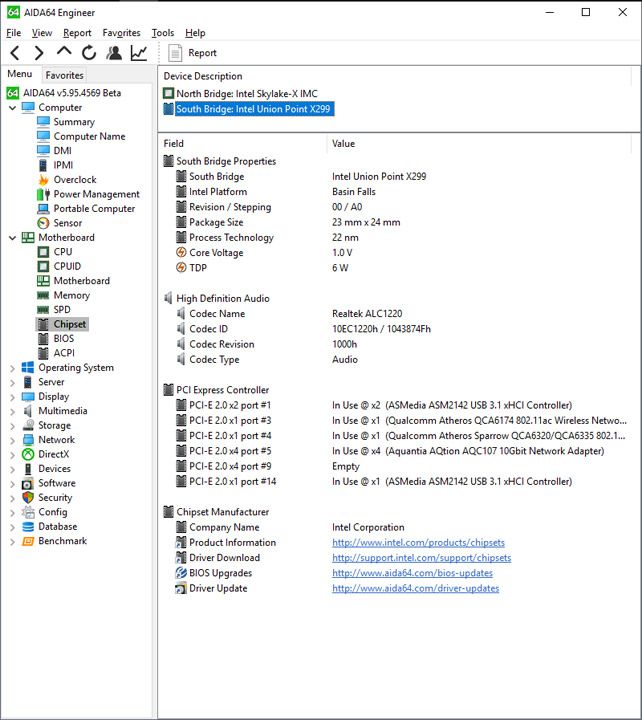

Последнее, на чём я бы хотел акцентировать внимание, это структура распределения ресурсов хаба, а именно его линий PCI-E. Сегодня тот редкий случай, когда изначально используется куда больше, чем вверено пользователю для нужд расширения функциональных возможностей системы.

Тестовый стенд
В состав стенда вошли:
- процессор: Intel Core i7-7820X (3,6 ГГц);
- кулер: Cryorig R1 Ultimate;
- термоинтерфейс: Noctua NT-H1;
- память: HyperX Fury HX424C15FBK4/32 (4x8 ГБ, 2400 МГц, 15-15-15-35-2T, 1,2 В);
- видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт);
- операционная система: Windows 10 Pro x64;
- драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1014), Intel Rapid Storage Technology Driver (15.7.1.1015), Intel Turbo Boost Max Technology 3.0 Driver (1.0.0.1032), GeForce 384.76 (22.21.13.8476), PhysX 9.17.0524.
Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

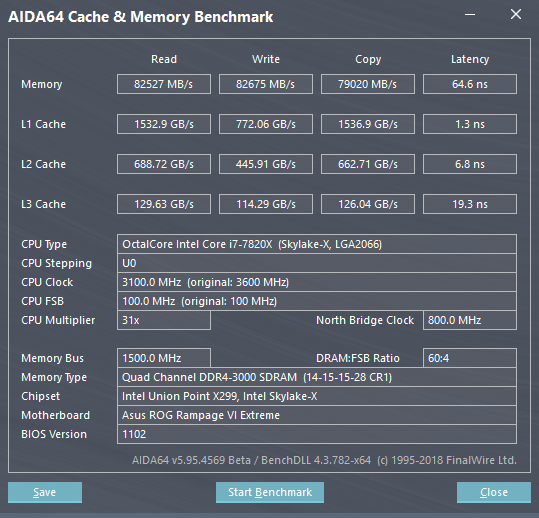

Продукт | Версия микрокода | AIDA64 | BenchDLL | Windows 10 |
---|---|---|---|---|
ASUS ROG Rampage VI Extreme | 1102 | 5.95.4569 | 4.3.782-x64 | 10.0.16299.309 |
Разгонный потенциал
Сборка системы включала в себя розничную нескальпированную версию Intel Core i7-7820X. Прежде этот экземпляр принимал участие в обзоре MSI X299 SLI Plus. Приоритет использования ядер у него, согласно задумке инженеров, выглядит следующим образом:

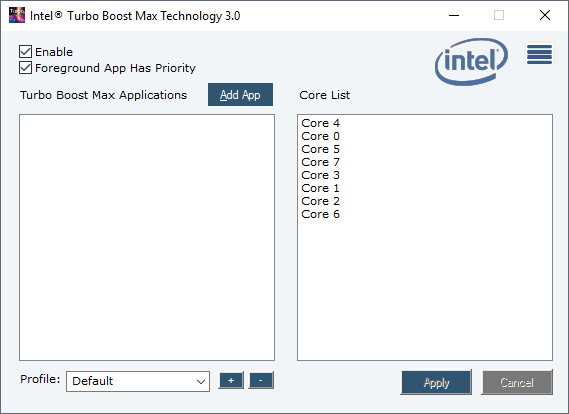

Общая методика исследований и проводимых действий подробно изложена в рубрике про разгон в тестировании ASUS Prime X299-A. В первом из тестов мы определяем способности каждого из ядер по отдельности, очевидно, они уникальны для конкретно выбранного процессора. И, пройдя этот путь, его уже можно не повторять, но нынешняя ситуация выступит примером, когда всё оказалось не так, как того требует здравый смысл.
Intel Core i7-7820X | Тест №1, пара множитель-напряжение (В) | Тест №2, 5 ГГц, 1,38 В | Анализ результатов | |||
---|---|---|---|---|---|---|
Номер ядра | 45 | 47 | 49 | 50 | Температура, °C (max) | Конфигурация, ядер |
Core 0 | 1,05 | 1,14 | 1,2 | 1,29 | 79 | 4 |
Core 1 | 1,06 | 1,14 | 1,34 | > 1,40 | – | 8 |
Core 2 | 1,05 | 1,11 | 1,19 | 1,27 | 77 | 4 |
Core 3 | 1,06 | 1,14 | 1,24 | 1,34 | 85 | 8 |
Core 4 | 1,04 | 1,11 | 1,21 | 1,3 | 73 | 4 |
Core 5 | 1,05 | 1,12 | 1,22 | 1,28 | 77 | 4 |
Core 6 | 1,07 | 1,15 | 1,24 | 1,34 | 85 | 6 |
Core 7 | 1,06 | 1,13 | 1,22 | 1,32 | 85 | 6 |

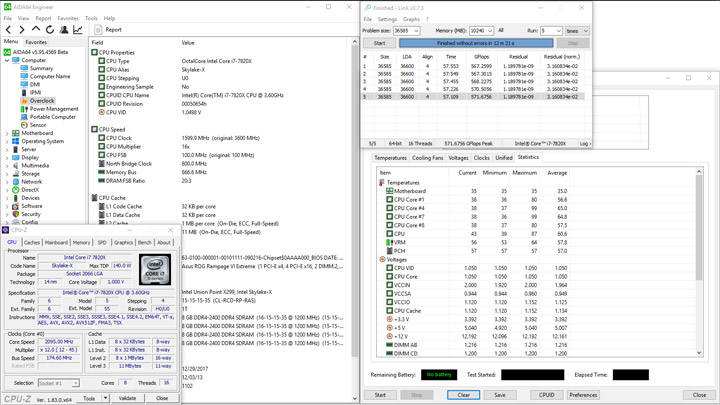

Проведение второго теста (с частотой 5 ГГц) оказалось неполным в условиях установки прежнего уровня напряжения ядра, как и с его лёгким повышением. Потому пришлось заново провести все замеры, а итог оказался достаточно непредсказуемым. Ядро под первым номером утратило свой прежний оверклокерский потенциал: с уходом от множителя x48 требования к напряжению существенно увеличились, а для x50 они стали выглядеть и вовсе неадекватными (в частности, на фоне остальных ядер из структуры этого же CPU). Мне довольно трудно сказать, почему так произошло — виноват именно процессор или рассматриваемая плата подобным образом с ним «решила» взаимодействовать. Так или иначе, из второго теста ядро под №1 было исключено. По правде сказать, оно и в прошлый раз было в числе «неудачных», то есть в дальнейшем использовалось только для полной, восьмиядерной конфигурации, когда частота ЦП была заметно ниже. В итоге, заново проведённые первый и второй тесты не привели к модификации схем, определивших номера ядер под испытания для системы в различных нагрузочных сценариях, но позволили получить нам новый опыт.
Maxon Cinebench R15 | Число ядер/потоков — множитель | ||||
---|---|---|---|---|---|
Пять независимых замеров | 4/4 — 49 | 4/8 — 48 | 6/12 — 47 | 8/16 — 46 | Штатный режим — 40 |
Температура Core 0, °C (max) | 78 | 90 | 89 | 90 | 63 |
Температура Core 1, °C (max) | – | – | – | 94 | 68 |
Температура Core 2, °C (max) | 79 | 91 | 97 | 88 | 64 |
Температура Core 3, °C (max) | – | – | – | 103 | 73 |
Температура Core 4, °C (max) | 82 | 93 | 95 | 92 | 64 |
Температура Core 5, °C (max) | 78 | 92 | 98 | 96 | 67 |
Температура Core 6, °C (max) | – | – | 103 | 102 | 72 |
Температура Core 7, °C (max) | – | – | 95 | 89 | 66 |
Температура ЦП, °C (max) | 75 | 90 | 100 | 93 | 71 |
Напряжение ЦП, В | 1,28 | 1,27 | 1,25 | 1,2 | 1,08 |
Потребление, Вт (max) | 211 | 236 | 307 | 343 | 236 |
Температура VRM, °C (max) | 46 | 49 | 54 | 56 | 46 |
Результат, cb (max) | 784 | 1037 | 1513 | 1974 | 1738 |

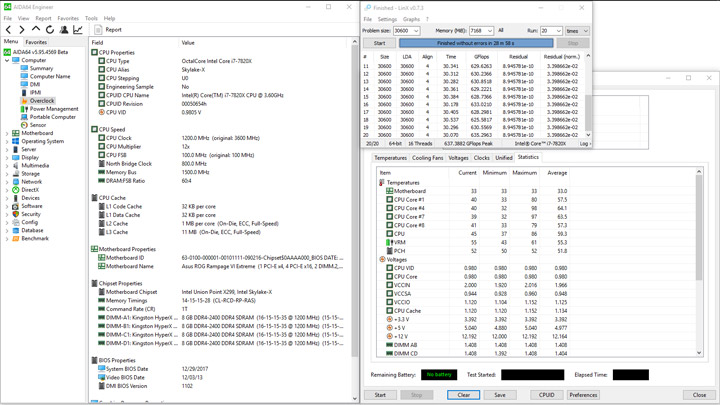

Ещё одна проблема появилась при первых шагах с использованием реальных нагрузочных сценариев. Наш процессор стал сильнее греться, потому уже при схеме 4Я/4П пришлось перейти на режим 4900 МГц, лишь так система смогла корректно выполнять поставленные задачи. Активация HT и прежде понижала формулу до x48, но теперь температура ЦП оказалась равна 90 °C, а в прошлый раз она достигла всего 85 °C. Да, ещё потребовалось надбавить 0,01 В. В схеме 6Я/12П отличие нужно высчитывать между цифрами 100 и 89 градусов. Для полноценной конфигурации частота равнялась 4600 МГц, где у ядра №1 проблем с работой пока нет.
Если рассматривать штатный режим функционирования стенда, то разброс в температурах будет казаться ничтожным, когда его можно списать на погрешность измерений или колебание температуры окружающей среды. Ещё одним интересным пунктом в этих замерах является температура VRM, она, как и следовало ожидать, оказалась наиболее низкой из числа прежде протестированных плат.
LinX 0.7.3, объём памяти 10 ГБ | Число ядер/потоков — множитель | ||||
---|---|---|---|---|---|
Цикл из пяти замеров | 4/4 — 41 | 4/8 — 40 | 6/12 — 40 | 8/16 — 38 | Штатный режим — 32–40* |
Температура Core 0, °C (max) | 88 | 81 | 86 | 78 | 60 |
Температура Core 1, °C (max) | – | – | – | 82 | 63 |
Температура Core 2, °C (max) | 102 | 94 | 100 | 89 | 64 |
Температура Core 3, °C (max) | – | – | – | 101 | 72 |
Температура Core 4, °C (max) | 104 | 95 | 101 | 90 | 66 |
Температура Core 5, °C (max) | 93 | 85 | 96 | 87 | 63 |
Температура Core 6, °C (max) | – | – | 96 | 103 | 73 |
Температура Core 7, °C (max) | – | – | 90 | 81 | 59 |
Температура ЦП, °C (max) | 91 | 83 | 88 | 89 | 60 |
Напряжение ЦП, В | 1,09 | 1,04 | 1,05 | 1 | 0,906–1,09 |
Потребление, Вт (max) | 271 | 259 | 353 | 374 | 267 |
Температура VRM, °C (max) | 52 | 52 | 59 | 61 | 51 |
Результат, Gflops (max) | 421,25 | 395,35 | 565,54 | 681,7 | 490,68 |
Ситуация с температурой именно ЦП оказалась диаметрально противоположной предыдущему тесту. Все без исключения ядра продолжили греться больше, чем это происходило на прошлой рассмотренной плате, но вот общий показатель почему-то оказался меньше. Нагрев стабилизатора питания вновь был рекордно мал. О чём также нельзя умолчать — потребление энергии системой. Оно, в отличии от всех прежних случаев, оказалось наибольшим. Работа подсветки и множества дополнительных адаптеров (пусть и без нагрузки на них) всё же требует ресурсов.

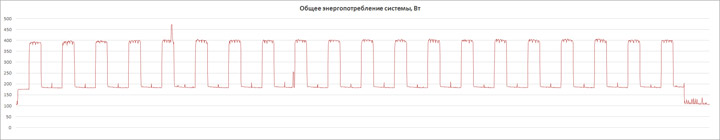

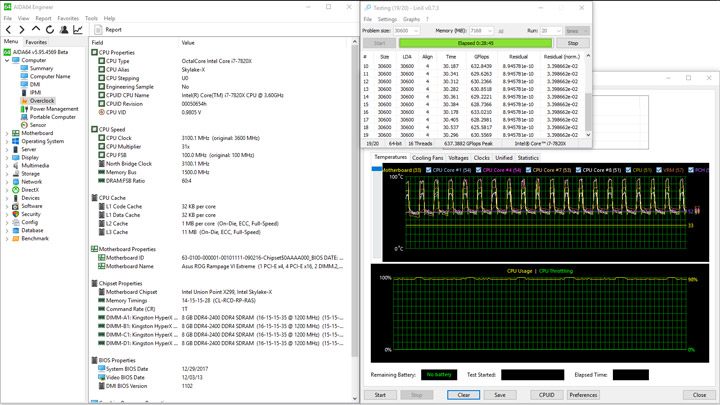

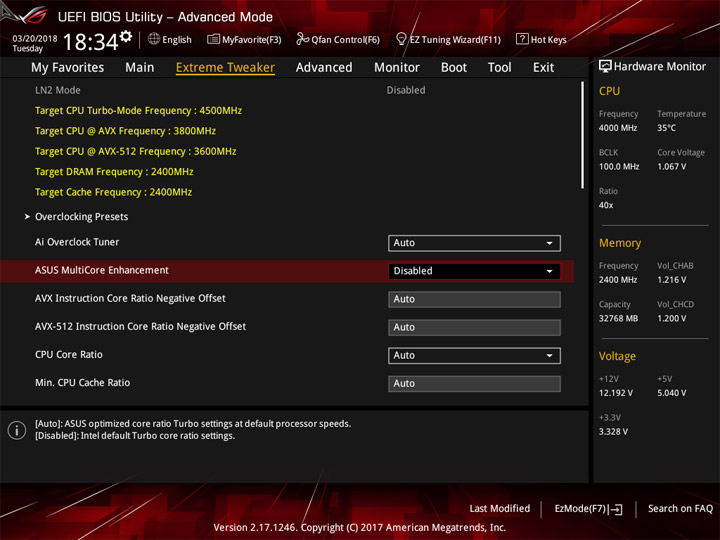

С настройками по умолчанию компьютер не способен выполнять сценарии LinX. Он либо зависает, либо можно стать «свидетелем тайны чёрного экрана». Очевидно, комбинация из множителя, напряжения и итоговых температур не является корректной. Поскольку красная лампа из состава Q-LED, ответственная за опрос CPU (и уведомление об его перегреве), не загоралась, я сделал вывод про непричастность высоких температур. Так или иначе, а вмешиваться в настройки пришлось. Достаточно было деактивировать в UEFI пункт ASUS MultiCore Enhancement. Вероятно, он не позволял технологиям Turbo Boost (возможно, и другим) работать согласно задуманным инженерами Intel схемам. После деактивации система работала следующим образом: при запуске нагрузочного сценария частота ЦП возрастала до максимума, но почти сразу падала до 3,2 ГГц. То же происходило и напряжением ядер. Верхнее и нижнее значения внесены в таблицу выше.
Проводимые испытания не затребовали изменения каких–либо вспомогательных напряжений, штатных их уровней оказалось достаточно.

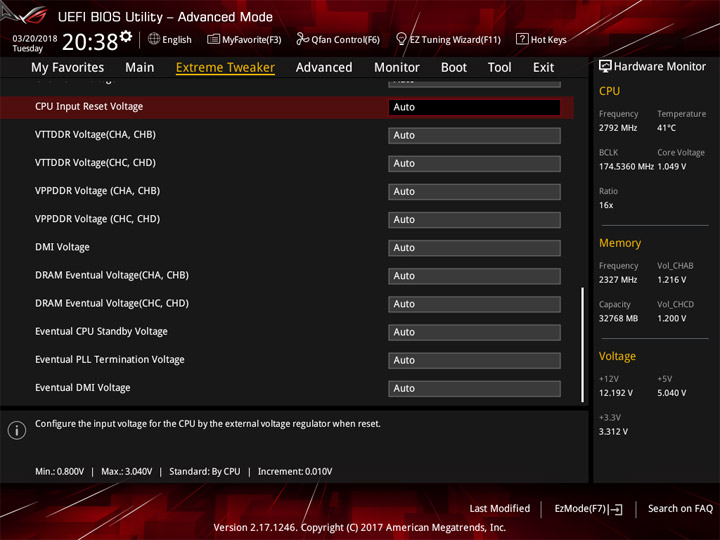

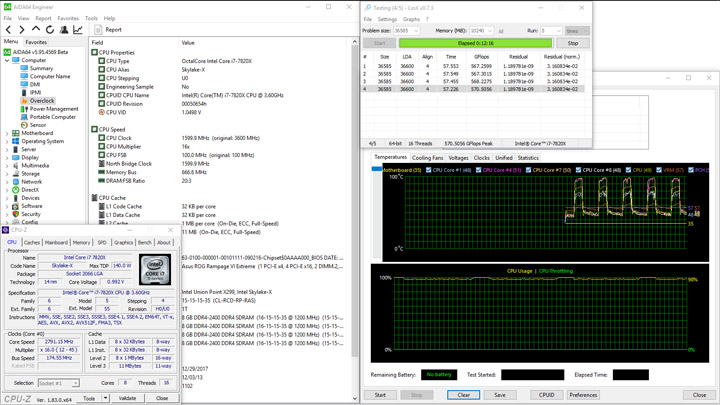

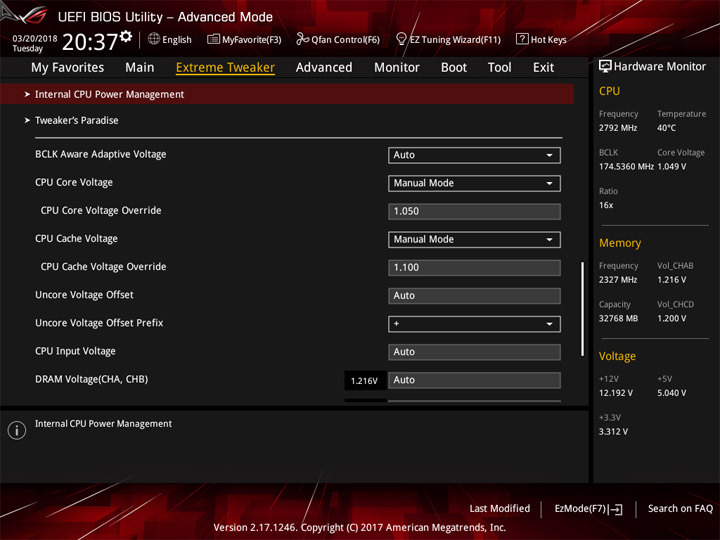

Увеличение BCLK происходит без затруднений, а верхней рабочей границей оказались 174,5 МГц, то есть, испытуемая стала в один ряд с прежде протестированными продуктами. Коррективы, вносимые в UEFI, были так же аналогичными.











В ходе испытаний сброс некорректно выставленных установок не приходилось проводить ни разу. Есть фирменные способы для внесения изменений у переменных, например, удобно использовать Safe Button.


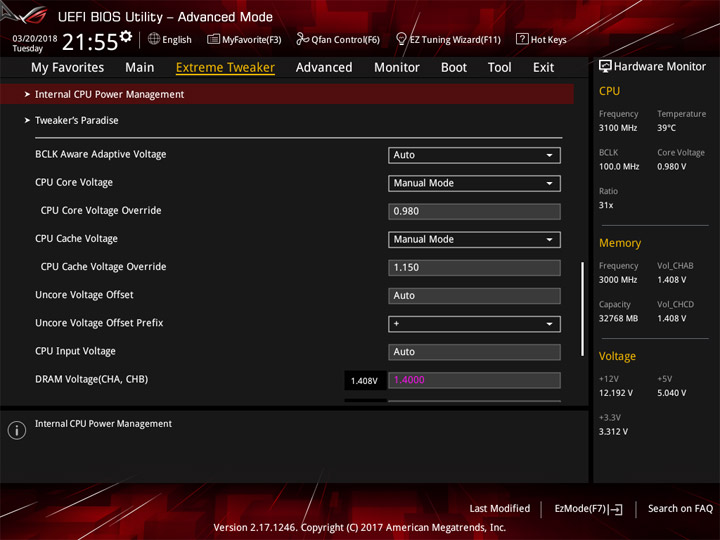

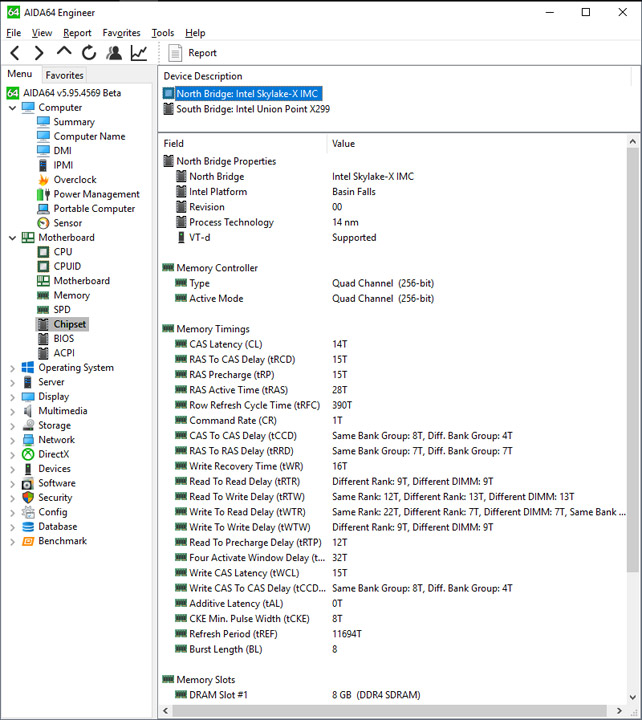

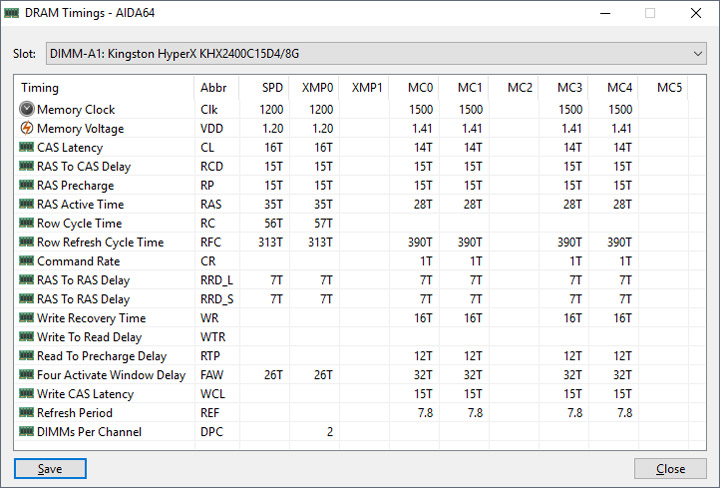

Разгон ОЗУ упирается в возможности нашего тестового набора, его пределы давно известны — это 3 ГГц при схеме задержек 14-15-15-28-1T. Сильно увеличивать напряжение не потребовалось, достаточными были 1,4 В.















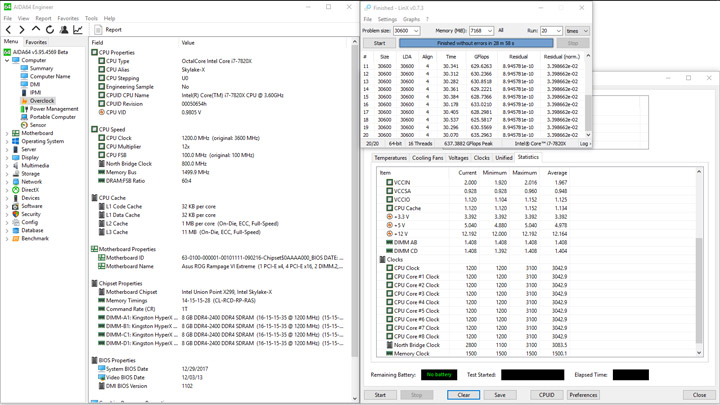

Последний тест является наиболее тяжёлым испытанием для системы в целом и для VRM в частности. Эта плата позволяет пользователю наблюдать за VCCIN, в этот раз его уровень находился в границах 1,92–2,00 В. Автоматическая стабилизация оставляла желать лучшего, но таких значений было более чем достаточно для стабильного функционирования. Я намеренно его не менял, чтобы посмотреть, как сильно прогреется VRM.






Мои собственные замеры показывали температуру на один-два градуса ниже, чем датчик (без нарушения конструкции, то есть нижняя усилительная пластина на VRM как раз прикрывала наиболее разогревающийся сектор). Таким образом, датчику можно будет доверять. А его показания не превысили 64 °C, тем самым превратив устройство в рекордсмена с самой низкой температурой во время нагрузки системы посредством LinX. Потребление энергии уложилось в границы 105–407 Вт, если не обращать внимание на активность фоновых процессов, часто встречающуюся в операционной системе Windows 10. Разница с моделью Prime X299-Deluxe составляет около 15 Вт как в верхней, так и в нижней точке. Такова цена за обладание самым широким набором возможностей.

Вывод
Рассмотренная сегодня плата — ещё один шаг вверх после весьма пристойной ASUS Prime X299-Deluxe. Тут предусмотрен ряд элементов для управления устройством, точки по замеру напряжений, обильное число индикаторов состояний, словом, набор присущ старшим решениям, включённых в семейство плат, рассчитанных на энтузиастов.
Подсистема питания усилена составным охладителем, но идея построения стабилизатора оказалась неизменной. Впрочем, эксплуатация восьмиядерной модели процессора продемонстрировала действительно низкие рабочие температуры в этой области, выигрыш получился четыре-шесть градусов. К устройству можно подключить ряд сторонних датчиков (температуры, потока), три термопары находятся в комплекте, как и фирменная карта, призванная увеличить число колодок под системные вентиляторы, которых и без того немалое количество. Особая роль уделена подсветке.Ею снабжён теперь буквально каждый элемент. Ввиду наличия ряда накладок, именно там, преимущественно, оказались закреплены светофильтры и сами источники свечения. Необычно было отметить отсутствие сегментного индикатора кодов POST, теперь эту функцию переложили на небольшой OLED-экран.
Структура и наполнение прошивки у продуктов ASUS общая. В этой модели больше внимания уделено рубрике по управлению питанием. Впрочем, особых, значимых изменений, которые ждёшь обычно от оверклокерских плат, тут немного. Имеется готовый «игровой» профиль для системы и второй — для пуска памяти на частоте 4 ГГц. Схемы задержек для ОЗУ, вероятнее всего, придётся нащупывать своими силами во время разгона, к моменту проведения тестов никаких особых пунктов, предполагающих различный подход, там не было. Учитывая немалое время присутствия продукта на рынке, вероятно, они уже там и не появятся.
В этом устройстве разработчики попытались объединить множество функций, потому точно очертить его целевую аудиторию достаточно трудно. Роль типичных игровых плат теперь досталась моделям семейства ROG Strix, а для спортивного оверклокинга разработана особая модель, именуемая как Apex, она же есть и в текущем, шестом по счёту, поколении ROG Rampage. Дополняет последнюю ремарку факт отсутствия в комплекте поставки специальной OC Panel, хотя стоимость продукта заметно выше планки, установленной на также весьма сложную по задумке Prime X299-Deluxe. Из всего вышесказанного я позволю себе сделать вывод об исключительно имиджевом статусе изделия. Подобный продукт каждый из вендоров рано или поздно выпускает на рынок, чтобы продемонстрировать свои инженерные и технологические возможности. Заинтересованный энтузиаст может присмотреть себе такую плату для сборки нового ПК или просто в коллекцию, нареканий на её работу особых не было, но и ярких выразительных свойств здесь, оглядываясь на установленный ценник (к слову, малоотличимый от заграничного уровня), я выделить не смог.
