Обзор материнской платы ASUS ROG Maximus X Apex. Оверклокерский продукт на базе Intel Z370

Впервые модель Apex в семействе ROG Maximus появилась в прошлом сезоне, тогда использовали чипсет Intel Z270 в связке с процессорами Kaby Lake-S. В последней версии системной логики, как известно, новых возможностей не появилось, а вот требования к VRM ужесточились. Изделие, принадлежащее к высокому классу, должно предоставить самые широкие возможности по управлению этим узлом. Кроме того, будет интересно изучить новые приёмы от инженеров компании, реализованные в рамках подготовки продукта с уклоном под любителей спортивного оверклокинга.

ASUS ROG Maximus X Apex

Среди дополнительных контроллеров в этот раз решили обойтись без адаптеров беспроводных сетей, а внедрили проводные 5 Гбит/с при поддержке особого решения от Aquania. Ещё хочется выделить целых два восьмиконтактных гнезда под питание ЦП, а значит к серьёзному разгону испытуемая обязана быть готова.

Модель ASUS ROG Maximus X Apex
Официальная страница продукта в Сети asus.com
Чипсет Intel Z370
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5, Core i3 (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3333*/3400*/3466*/3733*/3866*/4000*/4133*/4200*/4266*/4333*/4500*(OC), максимум 32 ГБ
Слоты PCI-E 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
1 x PCI Express 3.0 x16 (x4)
2 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
(оба на комплектной карте расширения DIMM.2)
Встроенное видеоядро (в процессоре) Intel HD 630
Видеоразъёмы DisplayPort, HDMI
Количество подключаемых вентиляторов 10x 4pin
Порты PS/2 2
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM3142)
8 х 3.1 Gen1 (6 разъёмов на задней панели, Z370)
6 x 2.0 (разъёмов на задней панели нет, Z370)
Serial ATA 4 x SATA 6 Гбит/с (Z370)
RAID 0, 1, 5, 10 (SATA, Z370)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Aquantia AQC108 (5 Gigabit Ethernet)
COM
TPM +
UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 272
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), 3D Print ready (наличие отверстий для крепления продуктов из 3D-принтеров), 2x Thermal sensor connector, контакты для измерения напряжения, поддержка AMD 4-Way CrossFireX и NVIDIA 2-Way SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, кнопки: Start, Reset, MemOK!, ClrCMOS и другие; переключатели состояний: Slow Mode, LN2 Mode, линий PCI-E и прочие; технологии: Lighting Control Center (система подсветки ROG Aura, включая две пары Aura RGB Strip Header), USB BIOS Flashback и прочие
Цена в рознице, $ 448 (предположительно)

Упаковка и комплектация

К пользователю подаёт огромная коробка без каких-либо вспомогательных элементов для переноски вроде ручки.

ASUS ROG Maximus X Apex

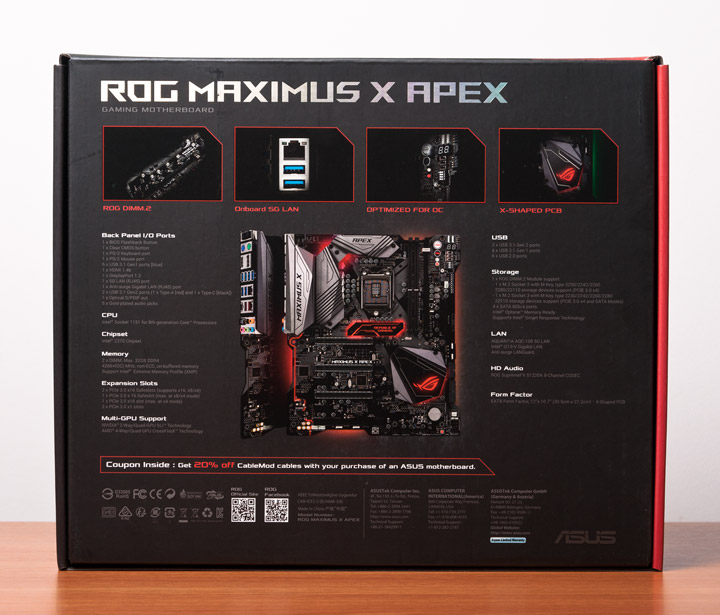

Именно аппаратным особенностям уделено всё внимание на тыльной стороне упаковки.

ASUS ROG Maximus X Apex

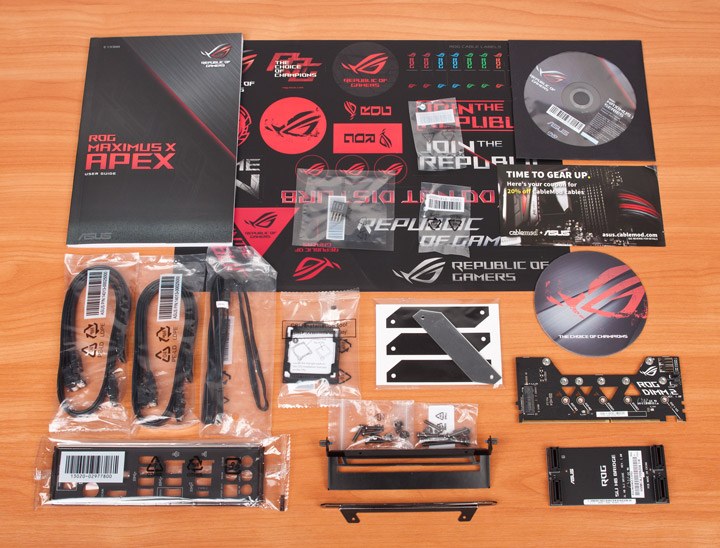

За поддоном с платой находятся несколько отсеков с дополнительными принадлежностями. Это:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG;
  • диск с драйверами и фирменным ПО;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • комплект из пары винтов и стоек — для устройств формата M.2;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • удлинитель для подключения светодиодной ленты;
  • фирменный пластиковый фиксатор для процессора;
  • пластиковая накладка с тремя затемнёнными основами для собственного творческого выражения;
  • подставка для чашки с эмблемой ROG;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • пара кронштейнов для навесного крепления вентиляторов с комплектом крепежа (4 основных небольших винтика и 10 длинных (с гайками) — под вентиляторы);
  • стойка DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;
  • двойной жёсткий мостик для организации SLI.
ASUS ROG Maximus X Apex

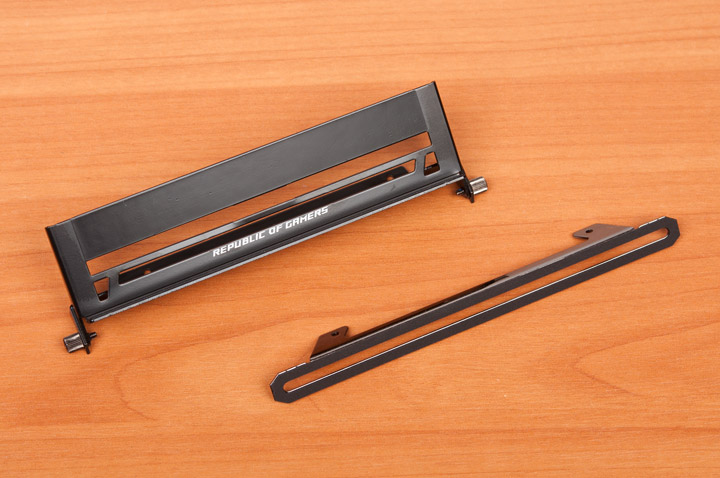

Держатели вентиляторов — новые аксессуары от разработчиков.

ASUS ROG Maximus X Apex

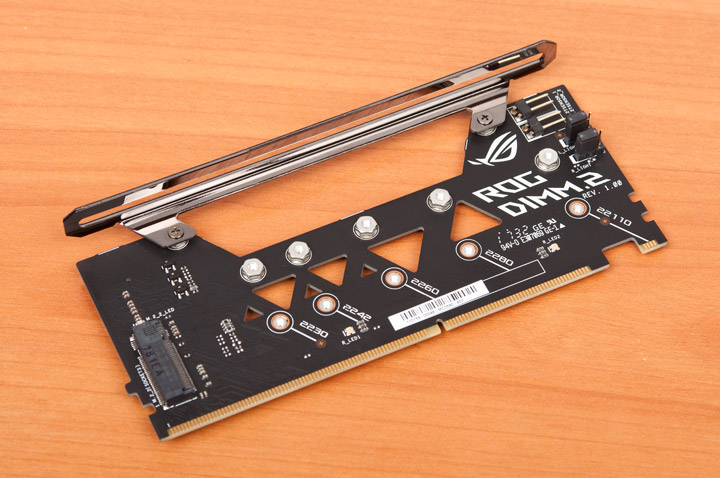

Компактный переходник для устройств M.2, устанавливаемый рядом с модулями памяти, уже был включён в комплект предшественницы. В этой версии здесь же реализовали и подключение пары выносных датчиков температуры, кроме того, иллюминацию можно включать-отключать путём фиксирования положения у перемычек.

ASUS ROG Maximus X Apex

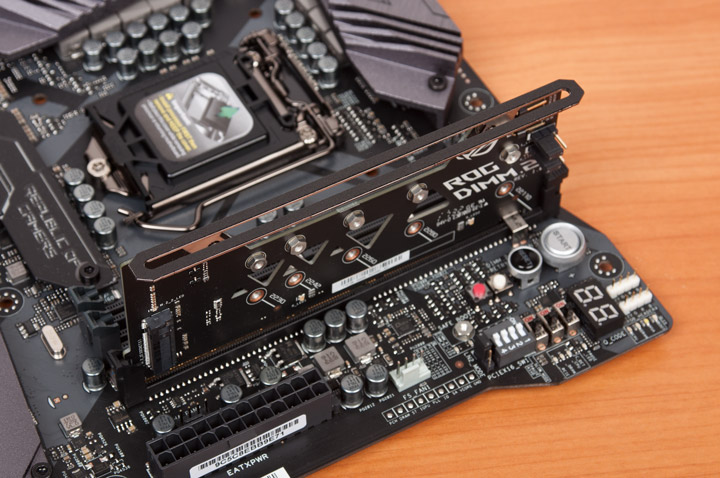

По задумке инженеров, установка охладителя приведёт к существенному снижению рабочих температур у накопителей. Схема имеет вид:

ASUS ROG Maximus X Apex

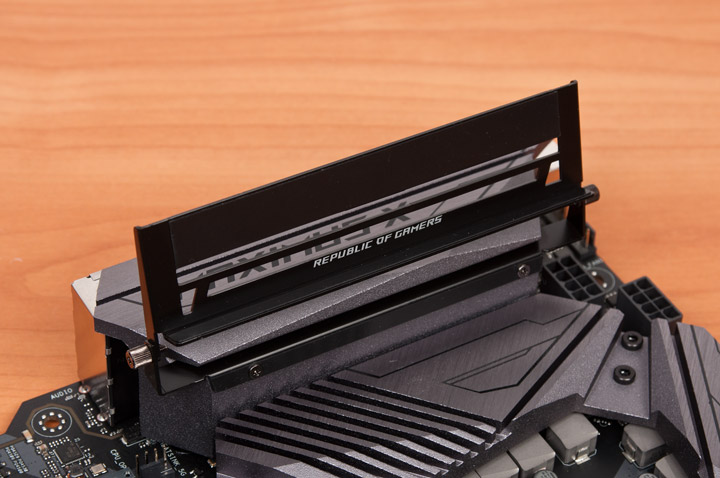

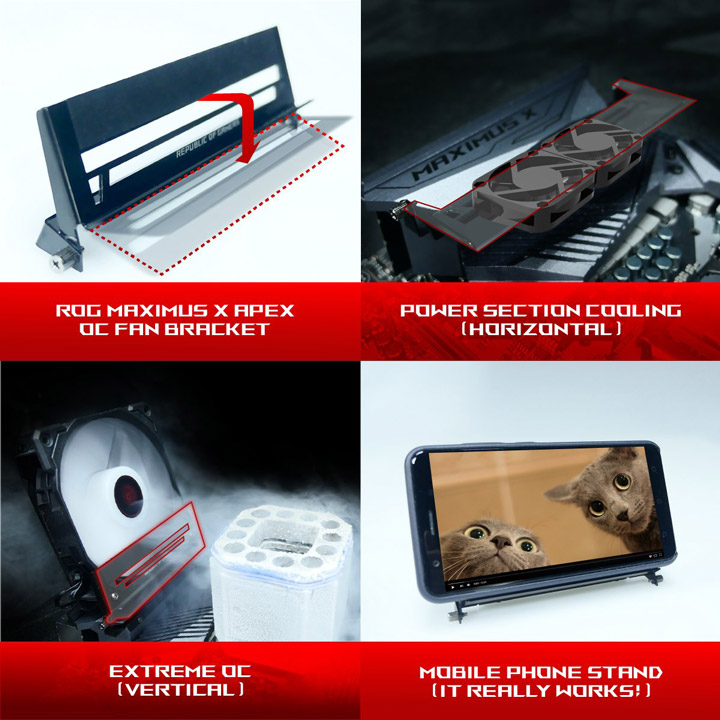

Другой кронштейн поворотный, крепится он прямо к козырьку, возвышающемуся над портами ввода-вывода у задней панели платы. Его можно применять в различных сценариях:

ASUS ROG Maximus X Apex

Монтаж уголка на DIMM.2 допускает выполнение смещения осевой линии и всей основной конструкции по обеим сторонам платки. С более габаритной версией подобных трюков уже не добиться, там всё сделано в точности по размеру и не допускает двусмысленных подходов:

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Внешний вид

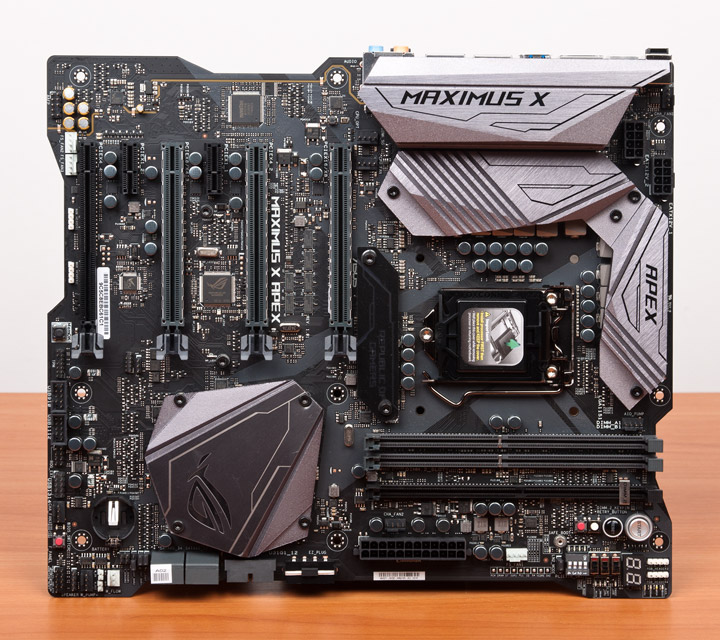

Общие черты устройства оставили без изменений, проследить можно лишь толику новых вкраплений вроде добавочных колодок под вентиляторы и появившийся интерфейс TPM. Безусловно, теперь есть радиатор-козырёк, в ещё слегка изменили узор на единой пластине для узла VRM. Общий вес продукта внушающий, его формат не вписался в габариты ATX, перейдя в категорию E-ATX.

ASUS ROG Maximus X Apex

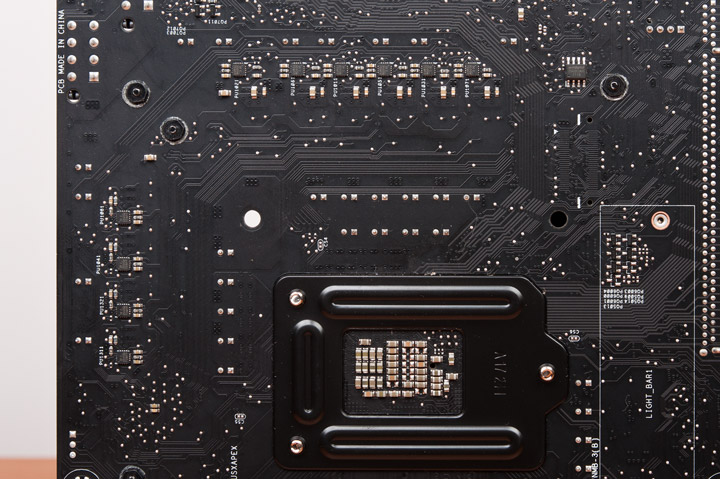

Сзади есть множество электронных компонентов, немалое число находится в секторе VRM, потому следует быть осторожным при эксплуатации ПК в режиме открытого стенда. Инженеры заготовили группы контактных пар, отвечающих за выявление конденсата. Для визуализации этого процесса есть три светодиода, расположенных в области управления платой (на лицевой части).

ASUS ROG Maximus X Apex

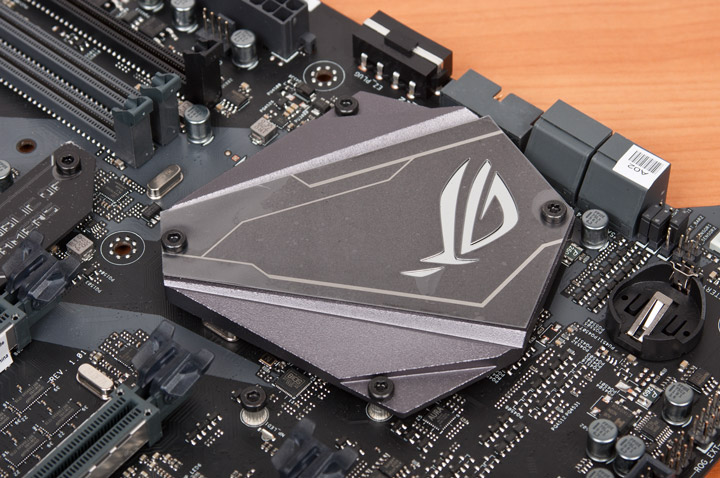

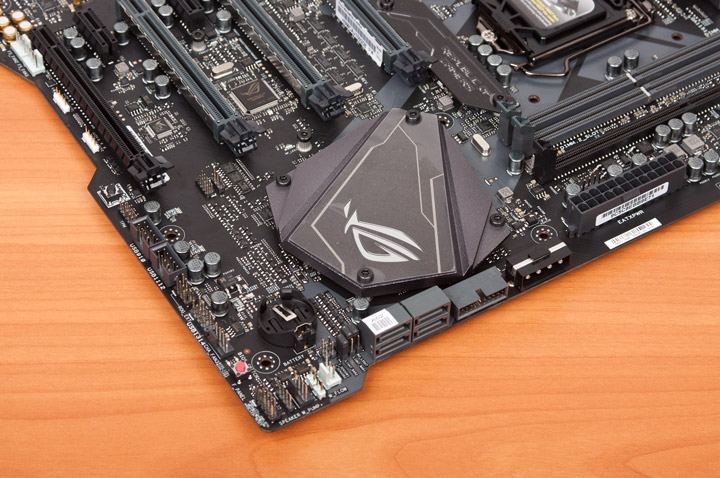

Разнообразные участки изделия оснащены многоцветными светодиодами, начиная с иллюминации охладителя PCH. Это происходит при участии специального окна, заготовленного в металлическом профиле.

ASUS ROG Maximus X Apex

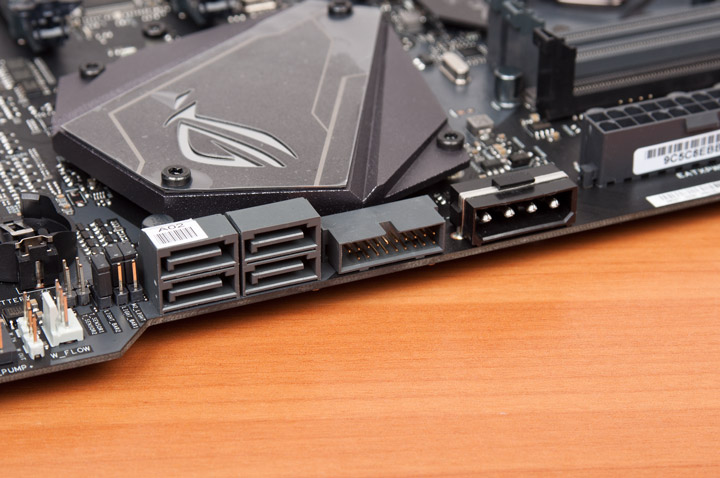

Немалая часть диодов отключается изменением позиции перемычек, на снимке видно, как одна из трёх (ответственная за подсветку сектора среди слотов PCI-E) как раз находится в таком положении. Гнёзд SATA всего четыре.

ASUS ROG Maximus X Apex

Дополнительных выходов USB может быть два третьего поколения и шесть (учитывая специальное гнездо) второго поколения. Разрешено применение фирменного выносного блока управления (OC Panel).

ASUS ROG Maximus X Apex

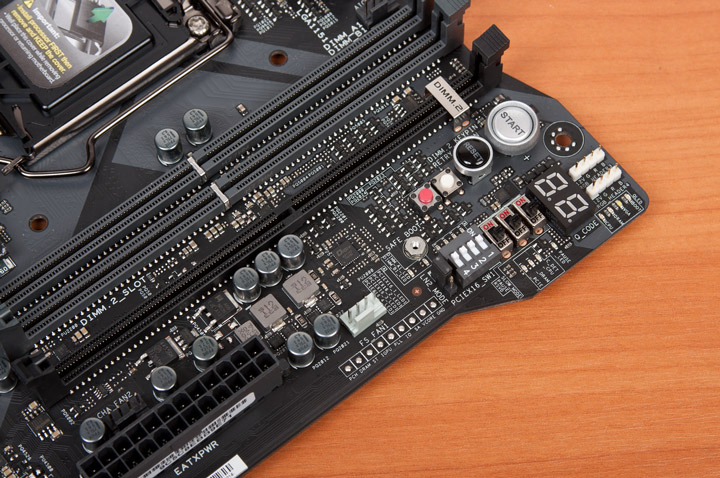

Но уже на самой плате находится довольно богатый узел по управлению состоянием устройства и немалым числом сопутствующих индикаторов. Также заготовлена панель с точками для замера системных напряжений.

ASUS ROG Maximus X Apex

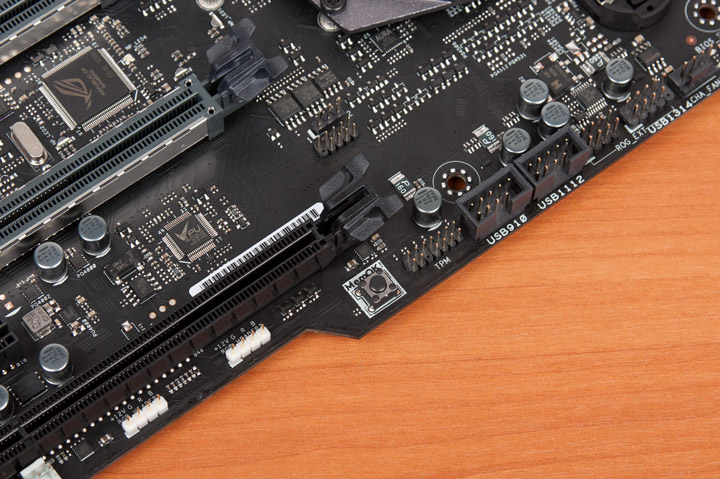

Фирменная кнопка MemOK! оказалась смещена к нижней грани, её наличие скорее дань традициям, ведь имеющаяся Safe Button её заменяет более чем успешно.

ASUS ROG Maximus X Apex

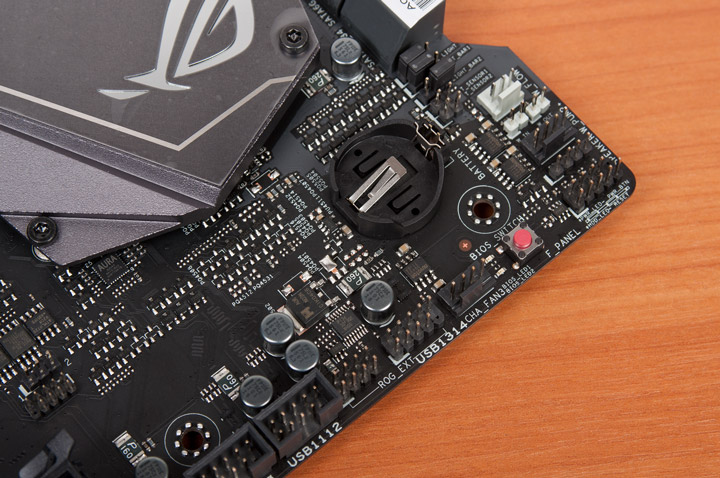

Также поодаль от прочих распаяна кнопка, позволяющая провести выбор одной из двух микросхем с прошивками.

ASUS ROG Maximus X Apex

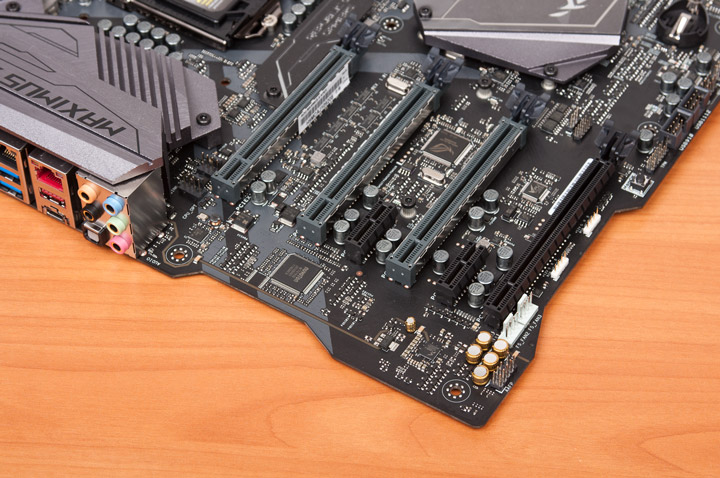

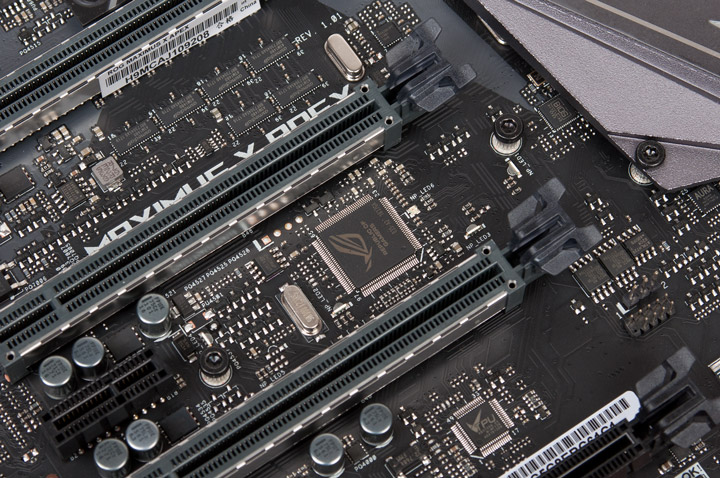

Деление шестнадцати процессорных линий PCI-E может быть проведено между тремя армированными слотами. Последнее из длинных, чёрного цвета, работает с чипсетом.

ASUS ROG Maximus X Apex

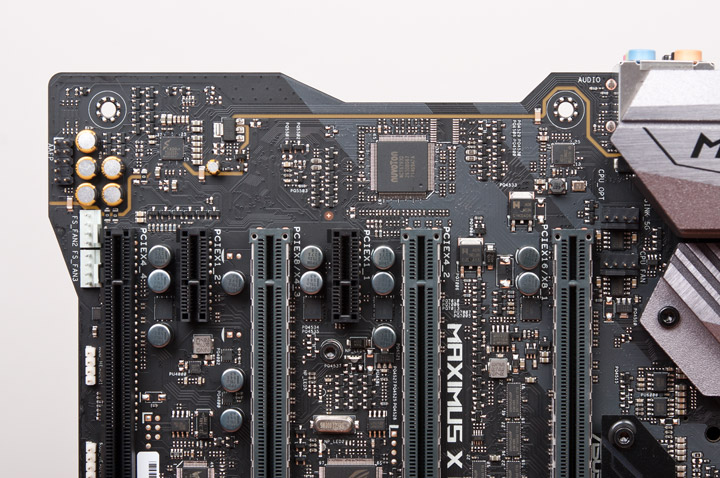

Звуковая оснастка устройства проведена с привлечением последнего кодека Realtek — ALC1220, правда без особого усиления его возможностей. Нет и внешнего ЦАП с независимым осциллятором, как и ОУ.

ASUS ROG Maximus X Apex

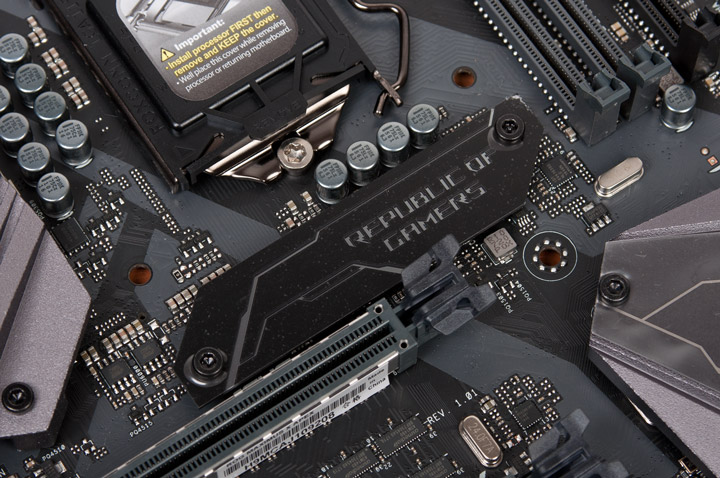

Все элементы крепятся винтами с шестигранной головкой. Одна из декоративных пластин предустановлена, а другую, по задумкам разработчиков, следует использовать с целью идентификации владельца устройства, но рисунок или набор символов хозяин волен выбрать самостоятельно, при имеющемся на то желании.

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

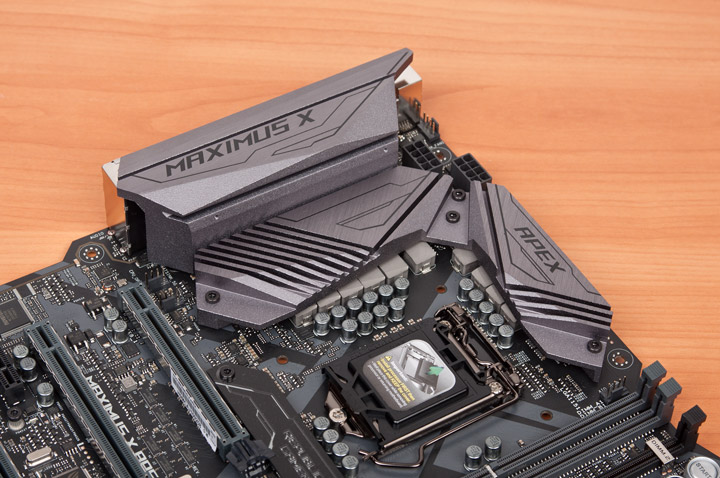

Было бы уместно, на мой взгляд, каким-либо способом объединить возможности охладительных элементов, но инженеры поступили иначе, разместив на плате независимые радиаторы. Накладка над портами задней панели весьма массивная, но её способности пригодятся лишь для пятигигабитного сетевого адаптера нового поколения.

ASUS ROG Maximus X Apex

В целом, организация питания осталась без изменений. Распаян перемаркированный ШИМ-контроллер ASP1405I. Для процессорного напряжения есть четыре драйвера-удвоителя IR3599, а на тыльной стороне находятся уже непосредственно восемь управляющих моделей IR3535. Таким образом организовано восьмиканальное питание у ЦП. Для интегрированного ГП, по всей видимости, удвоителя нет, имеется два аналогичных управляющих драйвера на обратной стороне. Силовые элементы в числе десяти штук — сборки Infineon Technologies BSG0812ND.

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

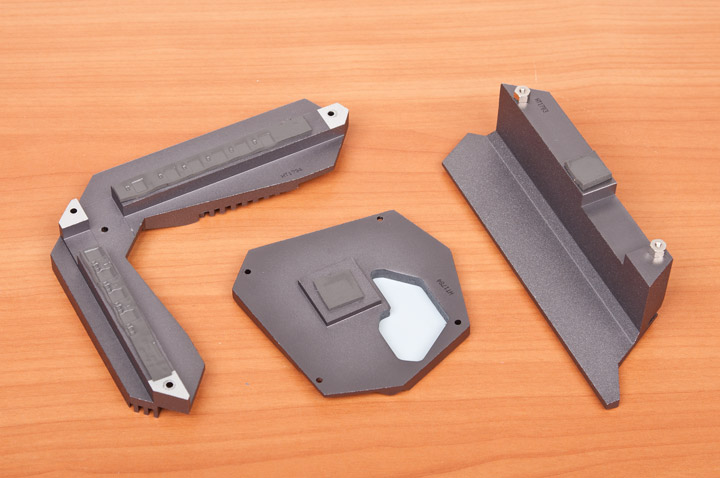

Весьма удачно никаких замечаний в этот раз не оказалось к площади термопрокладок на радиаторах.

ASUS ROG Maximus X Apex

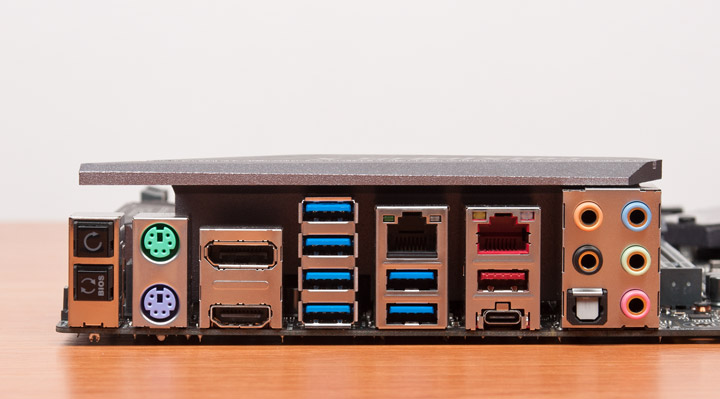

Задняя панель наполнена под завязку. Набор аналогичен присутствующему в составе модели предыдущего поклонения, вот только сетевых выходов проводного типа теперь два. Для современного ПК здесь есть все необходимые выходы и в достаточном количестве.

ASUS ROG Maximus X Apex
Разогнать, чтобы выиграть!
