У компании MSI, помимо широко известных серий игровых системных плат, существуют также и более простые продукты, номинально причисленные к профессиональной серии. X299 SLI Plus — одна из них. Тут нет акцента на дополнительных аппаратных или программных «геймерских» атрибутах, главный упор сделан на техническую оснастку. Попавшая в нашу лабораторию модель оказалась чуть старше самой простой на базе хаба X299. Прежде всего, здесь увеличено число выходов USB третьего поколения.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/143-msi-x299sli-plus.jpg)
Один из самых злободневных вопросов — температура преобразователя питания, о ней поговорим при разгонных мероприятиях, а пока познакомимся с возможностями изделия, основной их набор собран в таблице ниже.
Модель | MSI X299 SLI Plus (MS-7A93 VER:1.2) |
---|---|
Официальная страница продукта в Сети | ua.msi.com |
Чипсет | Intel X299 |
Процессорный разъём | Socket 2066 |
Процессоры | Core i9, Core i7, Core i5 (Skylake-X, Kaby Lake-X) |
Память | 8 DIMM DDR4 SDRAM 2133/2400/2667/2800*/2933*/3000*/3200*/3333*/3400*/3466*/3600*/3733*/3800*/3866*/4000*/4133*+(OC), максимум 128 ГБ (для четырёхядерных моделей — 4 DIMM и максимум 64 ГБ) |
Слоты PCI-E | 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x16+x0, x16+x16+x8) — ЦП с 44 линиями 3 x PCI Express 3.0 x16 (x16+x0+x0, x16+x8+x0, x16+x8+x4) — ЦП с 28 линиями 3 x PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4) — ЦП с 16 линиями 1 x PCI Express 3.0 x16 (x4), 2 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) |
Встроенное видеоядро (в процессоре) | – |
Количество подключаемых вентиляторов | 6x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 3 х 3.1 Gen2 (2 разъёма на задней панели (A и C) 2x ASM3142), 3 х 3.1 Gen1 (3 разъёма на задней панели, ASM1074) 5 х 3.1 Gen1 (1 разъём на задней панели, X299) 8 x 2.0 (4 разъёма на задней панели, X299) |
Serial ATA | 8 x SATA 6 Гбит/с (X299) |
RAID | 0, 1, 5, 10 (SATA, X299) 0, 1 (M.2 PCI-E, X299) |
Встроенный звук | Audio Boost 4: Codec — Realtek ALC1220 (7.1, HDA) Op Amp — Texas Instruments OPA1652 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) |
Intel I211-AT (Gigabit Ethernet) | |
COM | – |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 243 |
Дополнительные возможности | Порт U.2, Thunderbolt header, EZ Debug LED (CPU, DRAM, VGA, BOOT LED), POST-индикатор, кнопки: включения, перезагрузки, сброса настроек CMOS (на задней панели), аварийного восстановления прошивки BIOS Flashback+; колодка для подключения ленты RGB LED, M.2 Shield, поддержка AMD 3-Way CrossFireX и NVIDIA 3-Way SLI |
Цена в рознице, $ | 278 |
Упаковка и комплектация
Продукт находится в коробке обычных размеров. Кроме крупного обозначения модели на лицевой стороне нет ничего интересного.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/144-msi-x299sli-plus.jpg)
На обратной стороне есть фото платы, изображение задней панели, таблица с основными характеристиками и коллаж из особенностей технического характера. В соответствии со статусом, нет ни слова о подсветке или о программных дополнениях.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/145-msi-x299sli-plus.jpg)

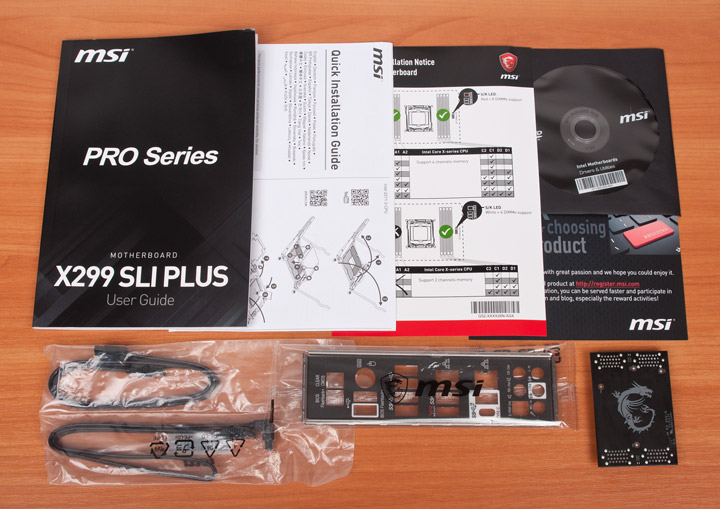

Ничем примечательным комплект поставки не отличается, назвать его можно стартовым. Здесь есть:
руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
- многоязычная инструкция по быстрой установке;
- памятка по корректной установке модулей памяти;
- диск с драйверами и фирменным ПО;
- карта регистрации покупателя;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд;
- двойной жёсткий мостик для организации SLI.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/146-msi-x299sli-plus.jpg)
Внешний вид

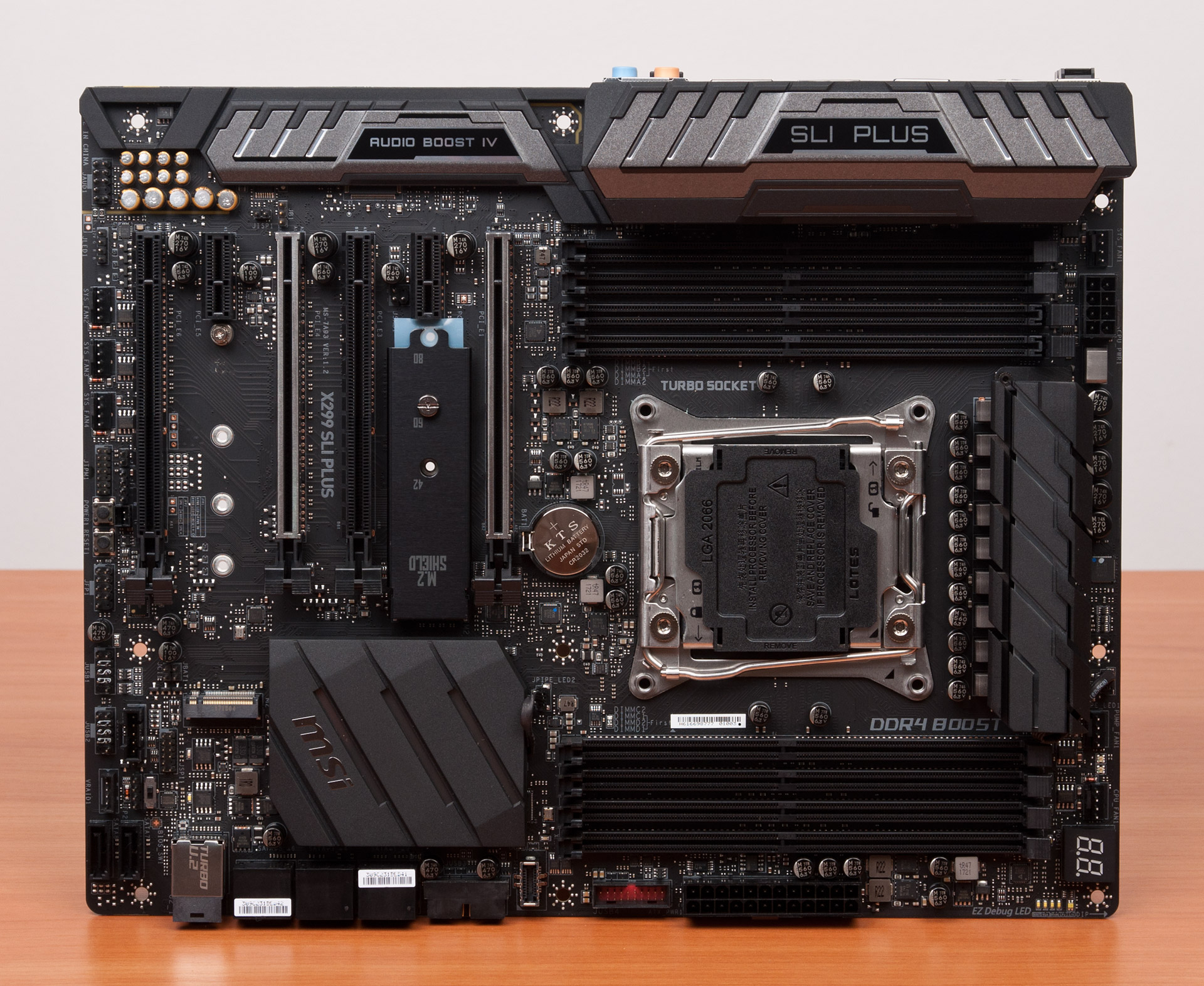

На плате предусмотрели немало вспомогательных индикаторов, несколько кнопок и один переключатель для работы с двумя микросхемами CMOS. Габариты соответствуют стандартам ATX, в наличии девять отверстий под корпусные винты.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/147-msi-x299sli-plus.jpg)

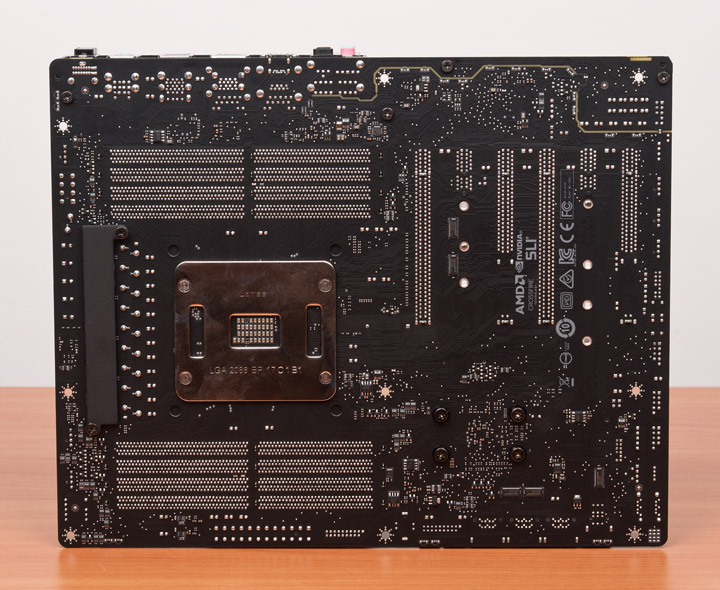

Топология печатной платы достаточно сложная, на обратной стороне присутствует немалое число элементов. Радиаторы и декоративные накладки закреплены при помощи винтов.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/148-msi-x299sli-plus.jpg)

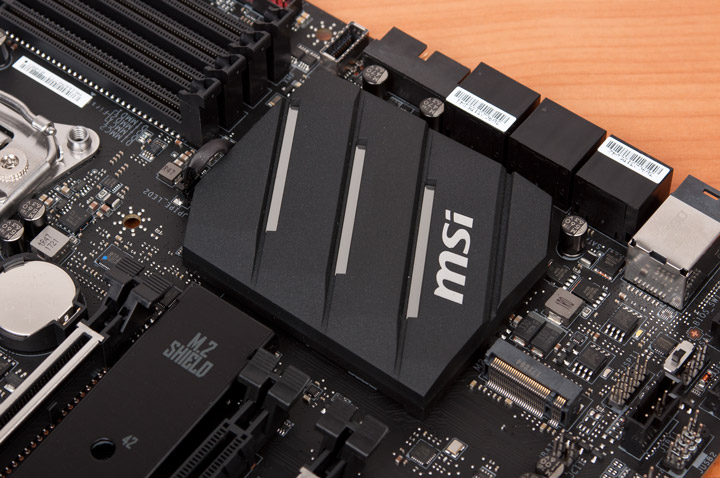

Охладитель на PCH составной, нижняя часть является радиатором, а верхняя снабжена тремя световодами для подсветки (аналогичным образом сконструировали и больший радиатор, для нужд стабилизатора питания ЦП).
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/149-msi-x299sli-plus.jpg)

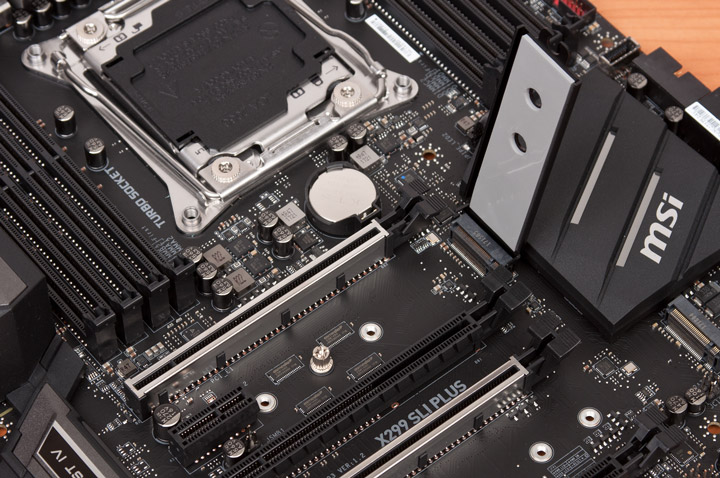

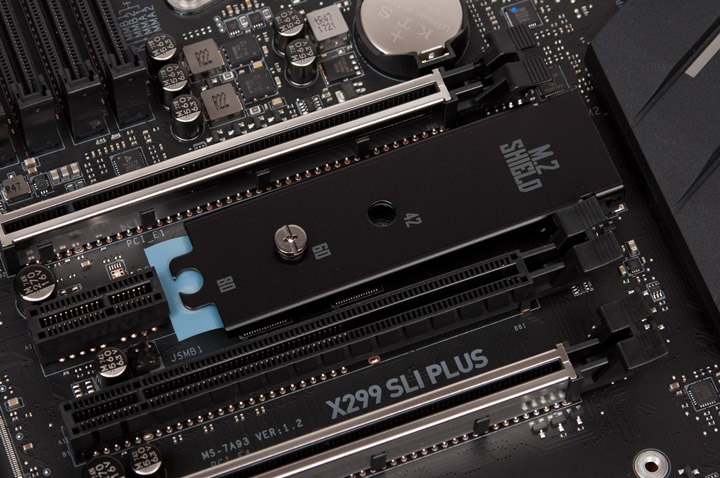

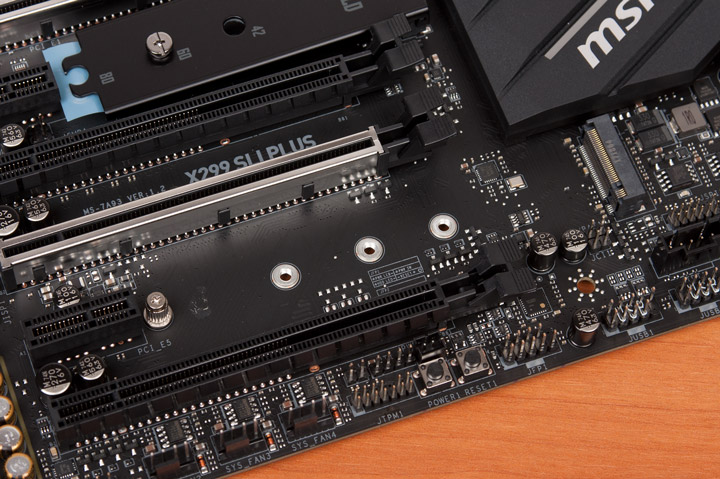

Имеется два гнезда M.2, у верхнего посадочного места есть ограничение длины под устанавливаемые устройства, но зато там закреплён радиатор, где теплопроводником выступает довольно массивная термопрокладка.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/150-msi-x299sli-plus.jpg)
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/151-msi-x299sli-plus.jpg)
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/152-msi-x299sli-plus.jpg)

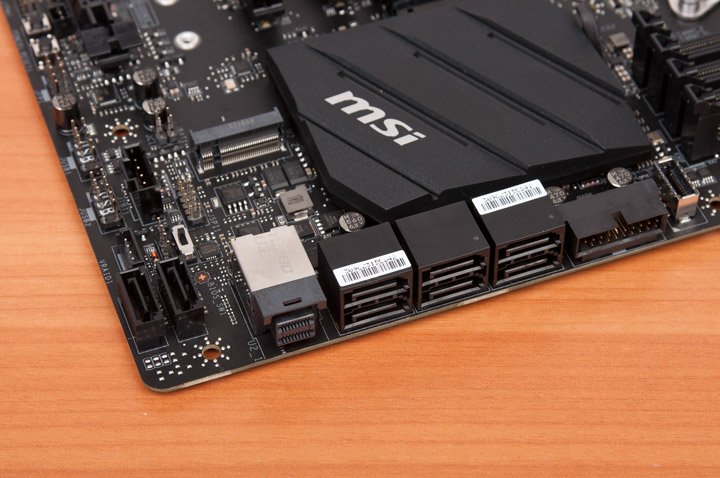

Также заготовлено восемь гнёзд SATA, два из которых поперечного типа. Ещё распаяли одно гнездо типа U2. Все эти интерфейсы одновременно использовать не получится, поскольку ресурсы чипсета ограничены.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/153-msi-x299sli-plus.jpg)

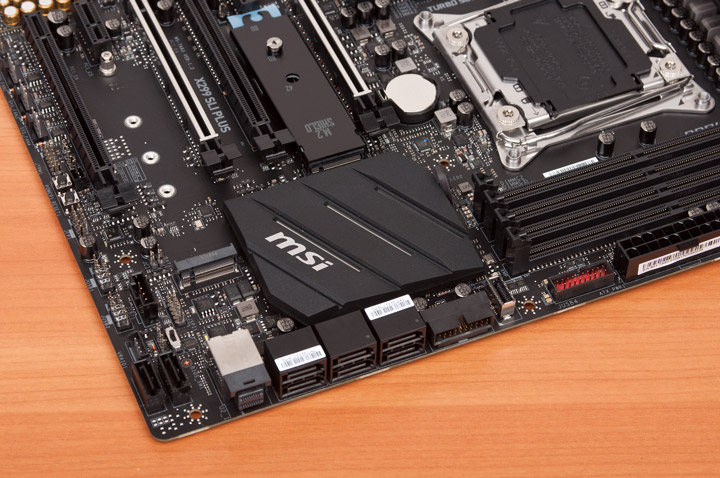

Для корпусных кабелей USB есть пять колодок: одна симметричная и две традиционные под третье поколение интерфейса и ещё две — для второй его версии.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/154-msi-x299sli-plus.jpg)
Вдоль нижней грани расположены меньшие по габаритам стойки. Отдельно хочется выделить присутствие кнопок для пуска и рестарта системы.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/155-msi-x299sli-plus.jpg)

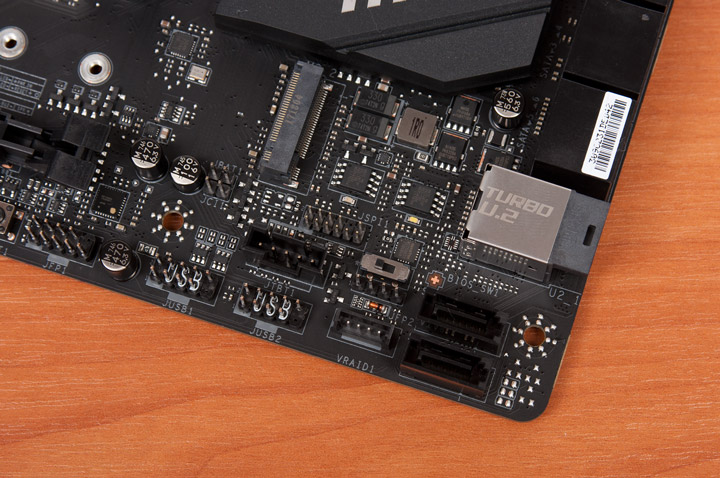

Под каждой микросхемой с UEFI находится по индикатору, тут же распаяли и переключатель для взаимодействия с ними.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/156-msi-x299sli-plus.jpg)

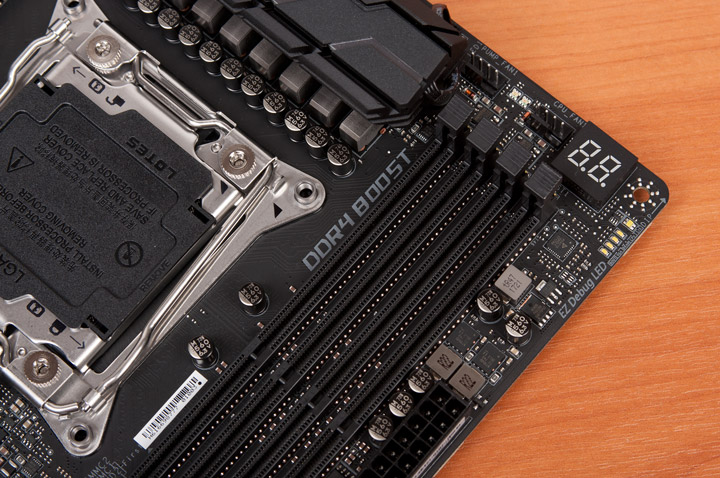

Немало индикаторов есть в верхней части платы. Главный — для кодов POST. Рядом есть более простой вариант для тех же целей — из четырёх светодиодов, образующий комплекс EZ Debug LED. Пятый, находящийся чуть выше остальных, сигнализирует о типе процессора (Skylake-X или Kaby Lake-X), тем самым указывая на количество доступных гнёзд под оперативную память. В нашем случае он светился красным цветом. Ещё пара светодиодов двухцветного исполнения находится у колодок под охладители. Их роль — индикация типа используемого метода замедления оборотов. Над каждым из слотов под ОЗУ есть белый светодиод, сигнализирующий про наличие модуля. Ещё имеется индикатор активного состояния XMP, ниже основного гнезда питания.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/157-msi-x299sli-plus.jpg)

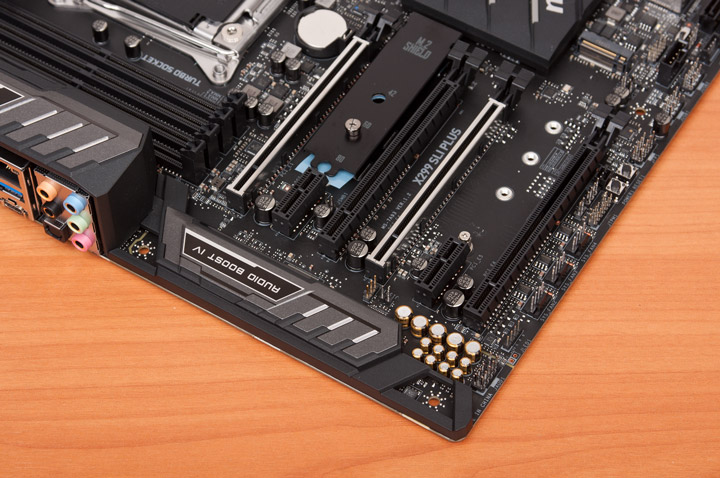

Три полноформатных слота PCI-E x16 связаны с гнездом ЦП. Экранированные смогут располагать большим числом линий. Схема в первую очередь будет зависеть от типа используемого процессора. Два PCI-E x1 и один не перечисленный длинный слот работают совместно с хабом X299.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/158-msi-x299sli-plus.jpg)

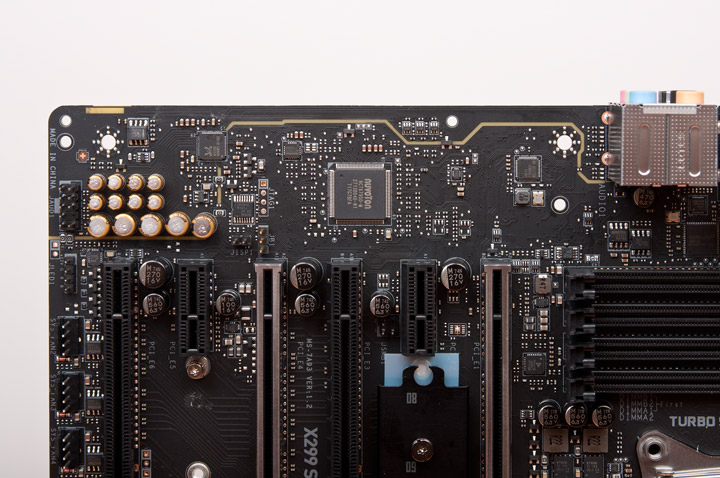

Звуковая подсистема основана на базе старшего кодека от Realtek — ALC1220. Экранирующие конструкции не предусмотрены, есть один вспомогательный ОУ и немалое число специальных конденсаторов.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/159-msi-x299sli-plus.jpg)

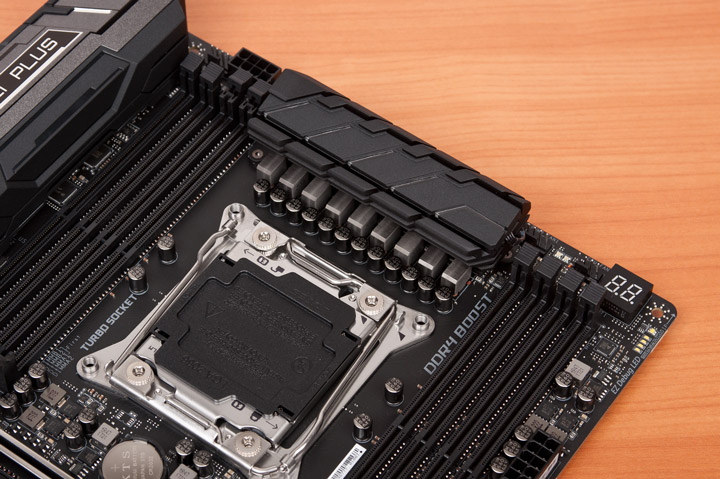

В декоративной накладке у задней панели светящихся элементов нет, она не слишком массивная и вряд ли будет мешать размещению систем охлаждения на процессоре.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/160-msi-x299sli-plus.jpg)

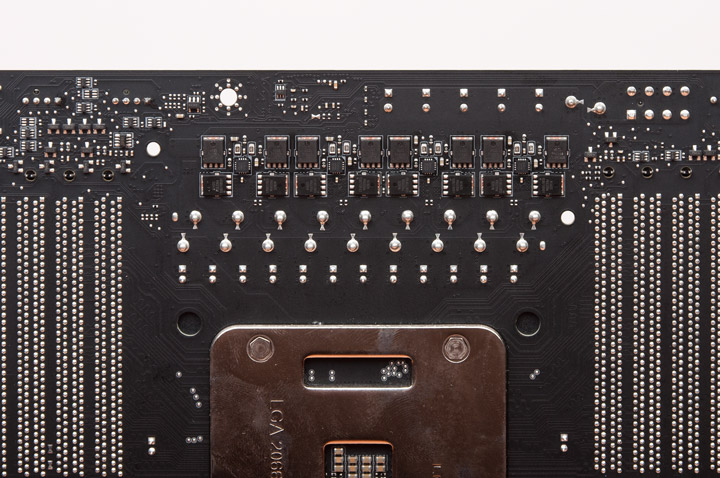

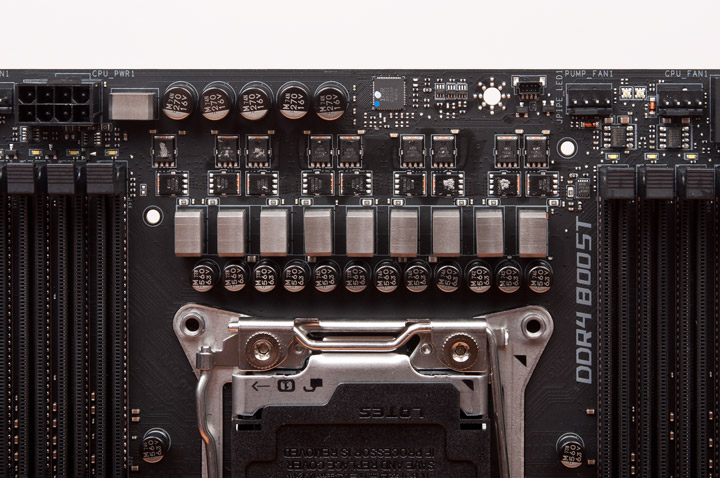

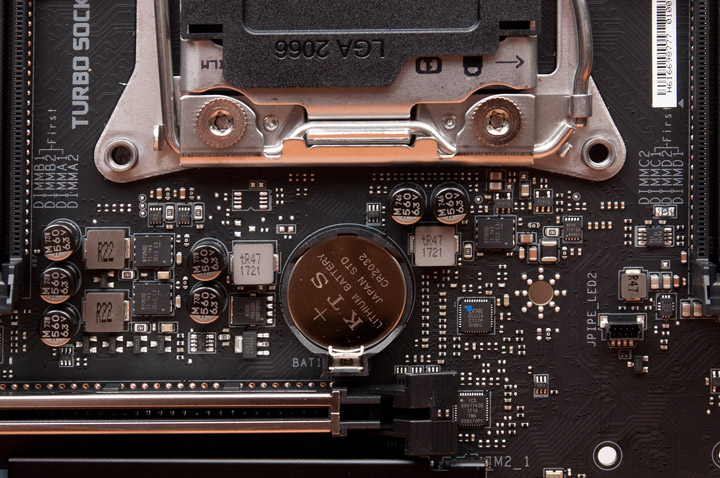

Стабилизатор процессорного напряжения базируется на восьмиканальном ШИМ-контроллере International Rectifier IR35201. Однако для CPU Input Voltage используется только четыре «фазы». На обратной стороне можно увидеть четыре удвоителя IR3598. Затем, в каждом из новообразованных каналов, число элементов удвоили, разместив их как с лицевой стороны платы, так и с тыльной. Получилось на каждый из восьми каналов по четыре транзистора, значит всего 32 штуки. Ещё два размещённых под радиатором участвуют в формировании CPU SA Voltage. Модели и производитель не первый год традиционны для продукции от MSI — это PK616BA и PK632BA от Niko Semiconductor. Гнездо для блока питания всего одно — восьмиконтактное, таким образом нетрудно смекнуть — для экстремальных разгонных мероприятий эта плата точно не проектировалась. Для переменной CPU IO Voltage и каждого из четырёх каналов памяти предусмотрено по сборке Texas Instruments CSD87350Q5D.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/161-msi-x299sli-plus.jpg)
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/162-msi-x299sli-plus.jpg)
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/163-msi-x299sli-plus.jpg)

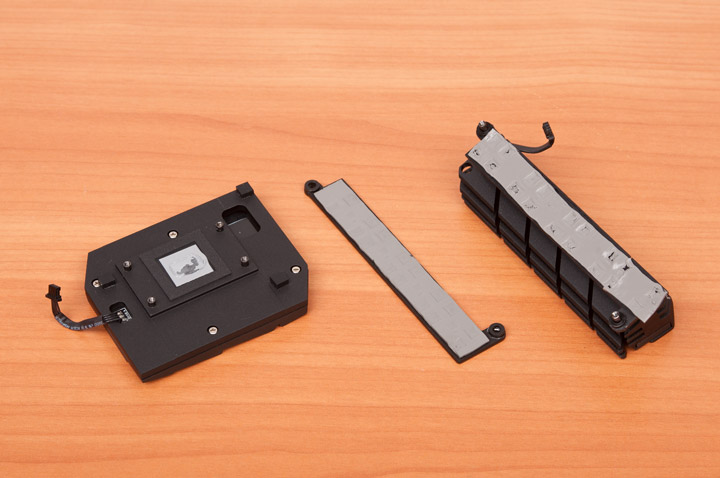

На силовых радиаторах теплопроводником выступает прокладка достаточной площади, а на чипсетном используется паста.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/164-msi-x299sli-plus.jpg)

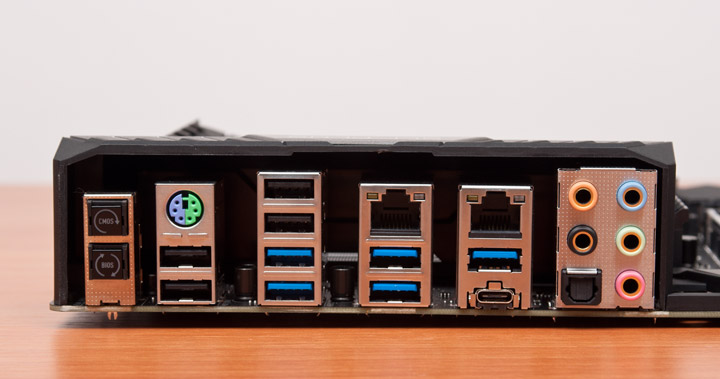

К наполнению задней панели вопросов нет никаких. Для удобства сюда вывели кнопки по сбросу настроек CMOS и другую — для аварийного восстановления прошивки. Возможно, кому-то будет необходима самая современная версия USB (3.1 Gen2) и/или закреплённый на плате беспроводной адаптер, но с такими пожеланиями придётся увеличить бюджет, предусмотренный под системную плату.
![MSI X299 SLI Plus](/motherboard/msi-x299sli-plus/165-msi-x299sli-plus.jpg)
