Micro-ATX для энтузиастов: ASUS Rampage III Gene на Intel X58 Express

Семейство компактных, но при этом функционально богатых материнских плат ASUS ROG Gene известно еще с 2009 года, когда дебютировала модель Rampage II Gene. С тех пор тайваньские инженеры подготовили еще несколько решений этой серии для процессоров Intel. Продукт ASUS Rampage III Gene, который мы рассмотрим сегодня, является шагом вперед по сравнению с Rampage II Gene и тоже поддерживает четырех- и шестиядерные процессоры Core i7 в исполнении LGA1366.

ASUS Rampage III Gene

Будучи представителем линейки Republic Of Gamers, плата «по умолчанию» должна отвечать запросам наиболее требовательных любителей игр и фанатов разгона. Между прочим, если вы не планируете задействовать в системе сразу три или четыре дискретные видеокарты, то сможете отложить некоторую сумму на летний отдых, купив ASUS Rampage III Gene (около $260 в Украине) вместо полноформатных Rampage III Formula ($320) или Rampage III Extreme ($385). «Малышка» имеет всего два слота PCI Express 2.0 x16 для построения связок SLI или CrossFire, но при этом оба они работают на скорости x16.


Характеристики платы

Модель ASUS Rampage III Gene
Чипсет Intel X58 Express + ICH10R
Процессорный разъем Socket LGA1366
Процессоры Core i7-9xx
Память 6 DIMM DDR3 SDRAM 800/1066/1333/2200+, максимум 24 ГБ
Слоты PCI-E 2 PCI Express 2.0 x16@(16+16)
1 PCI Express 2.0 x4
Слоты PCI 1
Количество подключаемых вентиляторов
5x 4pin
Порты PS/2 1 (для клавиатуры)
Порты USB 2x 3.0 (оба на задней панели)
10x 2.0 (6 разъемов на задней панели)
1x 2.0 (ROG Connect)
ATA-133
Serial ATA 6 каналов SATA 3 Гбит/с (ICH10R)
2 канала SATA 6 Гбит/с (Marvell 9128)
eSATA
RAID 0, 1, 0+1, 5 (ICH10R)
Встроенный звук SupremeFX X-Fi 2 (7.1)
S/PDIF Оптический
Встроенная сеть Intel 82567V (10/100/1000 Мбит/с)
FireWire 2 (1 разъем на задней панели)
LPT
COM
BIOS/UEFI AMI BIOS
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности Кнопки включения, сброса системы, Clear CMOS и активации пользовательских настроек, контактная группа ProbeIt для снятия напряжений на основных узлах системы, ROG Connect, Voltiminder LED, MemOK!


Комплект поставки

Упаковка Rampage III Gene оформлена в традиционном для материнских плат ASUS ROG цветовом исполнении, с преобладанием оттенков красного. На лицевой стороне коробки имеются логотипы, информирующие о поддержке многочиповых графических конфигураций.

ASUS Rampage III GeneASUS Rampage III Gene

На обратной стороне обнаруживается подробный перечень характеристик устройства и приводятся реквизиты региональных представительств компании-производителя.

Перед ознакомлением с платой и комплектными аксессуарами нам напоминают о технологических преимуществах серии Republic Of Gamers. В качестве «бонуса» к Rampage III Gene прилагается Антивирус Касперского.

ASUS Rampage III Gene

Во избежание механических повреждений плата помещена в отдельную коробку.

ASUS Rampage III Gene

Под ней находятся следующие аксессуары:
  • руководство пользователя;
  • диск с драйверами и утилитами;
  • наклейки на корпус и интерфейсные кабели;
  • заглушка для задней панели;
  • набор пластмассовых стяжек;
  • Q-коннекторы;
  • мостик SLI;
  • набор кабелей SATA;
  • кабель USB для обеспечения работы ROG Connect.
ASUS Rampage III Gene


Внешний вид и функциональность

Под стать упаковке ASUS Rampage III Gene выполнена в красно-черной гамме. Набортных элементов много, и разместить их на квадрате текстолита размером 244 x 244 мм было явно непросто.

ASUS Rampage III Gene

В отличие от рассмотренной ранее ASUS P8P67M-Pro, данная плата требует массивной системы охлаждения. Северный мост Intel X58, который включает 40 линий PCI-E (у P67 — 8 линий), довольно горяч. Дополнительное питание подается через 8-контактный разъем EPS12V.

ASUS Rampage III Gene

В цепях питания процессорного гнезда LGA1366, равно как и на всей поверхности платы, используются только твердотельные конденсаторы. Сокет запитан по (8+2)-канальной схеме. По две силовых фазы приходится на чипсет и разъемы для оперативной памяти. Rampage III Gene поддерживает все имеющиеся на рынке четырех- и шестиядерные CPU с 1366 контактами. Для корректной работы флагманской модели Core i7-990X Extreme Edition понадобится BIOS версии 0704 или более свежий.

Установленные на северном мосту и транзисторах VRM радиаторы объединены тепловой трубкой для равномерного распределения температурной нагрузки.

ASUS Rampage III Gene

Несколько транзисторов вынесены на тыльную сторону PCB. Их охлаждает небольшая алюминиевая пластина.

Так выглядит околосокетное пространство «без одежки»:

ASUS Rampage III Gene

В непосредственной близости от силовых элементов распаяны две микросхемы Energy Processing Unit (EPU), в круг обязанностей которых входит динамическое отключение фаз питания в режиме простоя либо малой нагрузки. Таким образом достигается экономия электроэнергии и продлевается срок службы устройства.

ASUS Rampage III Gene

Стандартные для плат LGA1366 шесть слотов DIMM предназначены для установки трехканальных наборов DDR3 с частотой от 1066 до 2200 МГц. Полный список совместимых комплектов оперативной памяти доступен по ссылке. Поддерживаются и оверклокерские профили Intel XMP.

ASUS Rampage III Gene

Разъемы для видеокарт PCI Express 2.0 x16 (красного цвета) расположены на удалении друг от друга — с таким расчетом, чтобы пара ускорителей поместилась в корпусе формата Mini-Tower. В то же время, две двухслотовые видеокарты обязательно закроют собой слоты расширения PCI-E x4 и PCI v.2.2, создав проблему для тех, кому недостаточно одного сетевого разъема на задней панели.

ASUS Rampage III Gene

Шесть портов Serial ATA с пропускной способностью 3 Гбит/с реализованы силами встроенного в южный мост ICH10R контроллера и поддерживают RAID-массивы типов 0, 1, 0+1 и 5. Соседние разъемы SATA 6 Гбит/с (красные) можно задействовать для подключения скоростных SSD-накопителей. Напомним, что проблемы с внутренним контроллером SATA-II были выявлены только у материнских плат для Sandy Bridge на базе наборов системной логики Intel 6-й серии степпинга B2.

Рядом с теплосъемником чипсета ICH10R находятся две микросхемы iROG, которые управляют фирменными функциями ASUS ROG на аппаратном уровне. У нижнего края платы теснятся: «флешка» BIOS, 4-штырьковый разъем для корпусного вентилятора (всего таких разъемов пять), кнопки Go (для загрузки пользовательских настроек напряжений), Start и Reset.

ASUS Rampage III Gene

Объявленная в спецификациях Rampage III Gene возможность ProbeIt есть не что иное, как группа контактов для замера основных напряжений — отличное подспорье для профессиональных оверклокеров.

ASUS Rampage III Gene

Нельзя не отметить наличие на плате 7.1-канального аудиокодека SupremeFX X-Fi 2, отмеченного сертификатом THX TruStudio Pro и поддерживающего технологии X-Fi Extreme Fidelity, EAX Advanced 5.0 и Open AL. Степень реалистичности звука в играх мы не проверяли ввиду дефицита времени, так что поверим ASUS на слово.

ASUS Rampage III Gene

Неподалеку разместились гигабитный сетевой контроллер Intel 82567V, контроллер NEC D720200F1 (USB 3.0), чипы ITE IT8268R (разгон) и VIA VT6315N (интерфейс IEEE 1394a).

Панель ввода-вывода составляют порты PS/2 для клавиатуры, оптический S/PDIF, шесть USB 2.0 для подключения внешних устройств, FireWire, Gigabit Ethernet, пара SuperSpeed USB и аудиоразъемы Mini-Jack.

ASUS Rampage III Gene

Там же находятся кнопка сброса настроек BIOS и кнопка ROG Connect, а по соседству — выделенный разъем USB 2.0, который сослужит хорошую службу при удаленном управлении ресурсами платы.

BIOS Setup

Материнская плата использует BIOS разработки American Megatrends Inc. (AMI). В конце апреля для Rampage III Gene вышла новая версия микрокода 0805, которая и была прошита нами при помощи функции EZ Flash 2 вместо имевшейся 0602.

BIOS Setup ASUS Rampage III Gene

Наибольший интерес в BIOS Setup для нас представляет меню «Extreme Tweaker», в котором имеется полный набор оверклокерских опций. Новичкам предлагается загрузить один из двух заводских профилей, мы же все настраивали вручную.

BIOS Setup ASUS Rampage III Gene

Расширенный доступ к разделу открывает пункт меню Ai Overclock Tuner. Выбираем режим «Manual».

BIOS Setup ASUS Rampage III Gene

Масса настроек, а также диапазон возможных значений частот и напряжений, без сомнения, удовлетворят самых требовательных энтузиастов. Тем, кто по неопытности задаст критические параметры работы системы, плата незамедлительно сообщит об ошибке. Пример ниже:

BIOS Setup ASUS Rampage III Gene

Опорная частота (Bclk) варьируется от 100 до 500 МГц, для оперативной памяти доступны режимы от DDR3-800 до DDR3-2400, напряжение Vcore регулируется в пределах 0,85-2,5 В с шагом 0,00625 В, на модули ОЗУ можно подать от 1,2 до 2,5 вольт. Перечень остальных настроек «Extreme Tweaker» таков:

Параметр Диапазон значений Шаг
CPU Ratio Setting 12x — 63x 0,5
PCIE Frequency 100 — 200 МГц 1
UCLK Frequency 1600 — 5600 МГц 133
QPI Link Data Rate 4800, 5866, 6400 МТ/с, Slow Mode
CPU Differential Amplitude 700 — 1000 мВ 100
CPU PLL Voltage 1,20575 — 2,05375 В 0,01325
IOH Voltage 1,113 — 1,908 В 0,01325
IOH PCIE Voltage 1,5105 — 2,7825 В 0,01325
ICH Voltage 1,113 — 2,00075 В 0,01325
ICH PCIE Voltage 1,5105 — 2,05375 В 0,01325
DRAM Bus Voltage 1,20575 — 2,50425 В 0,01325
CPU Clock Skew 100 — 1500 пс 100
IOH Clock Skew 100 — 1500 пс 100

Набор таймингов памяти, как показывает опыт, достаточен для тонкой настройки:

BIOS Setup ASUS Rampage III Gene

BIOS Setup ASUS Rampage III Gene

Данные о текущем состоянии компонентов ПК не только представлены в меню «Extreme Tweaker», но и систематизированы в подразделе «Hardware Setup» (меню «Power»). Сходным образом в «Extreme Tweaker» и «Advanced» дублируется группа параметров CPU Configuration. Здесь пользователь может управлять работой технологий Hyper-Threading, Turbo Boost, SpeedStep и др.

BIOS Setup ASUS Rampage III Gene

В меню «Advanced» также активируется функция ROG Connect (о которой пойдет речь ниже) и настраивается светодиодная индикация напряжений Voltiminder.

BIOS Setup ASUS Rampage III Gene

В разделе «Tools», помимо прошивальщика EZ Flash 2, имеются весьма полезные для бенчера возможности хранения оверклокерских профилей и коррекции основных напряжений.

BIOS Setup ASUS Rampage III Gene

Нажатие кнопки Go на печатной плате приводит к загрузке значений из подменю Go Button File. По умолчанию вторичная регулировка напряжений отключена (auto).

BIOS Setup ASUS Rampage III Gene

Несомненно, программа настройки BIOS заслуживает самых лестных отзывов: из «древней» базовой системы ввода-вывода специалисты ASUS выжали практически все, что было можно.


Комплектное ПО

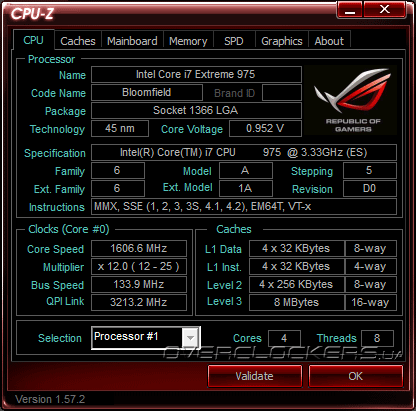

Пакет программ, поставляемый совместно с Rampage III Gene, включает утилиту ROG CPU-Z, наследующую черно-красную внешность платы, приложение GameFirst, которое позволяет перераспределить сетевой трафик, модуль AI Suite II для разгона и отслеживания состояния системы, а также программу ROG Connect, обслуживающую одноименный интерфейс.

ASUS ROG CPU-Z
ROG CPU-Z

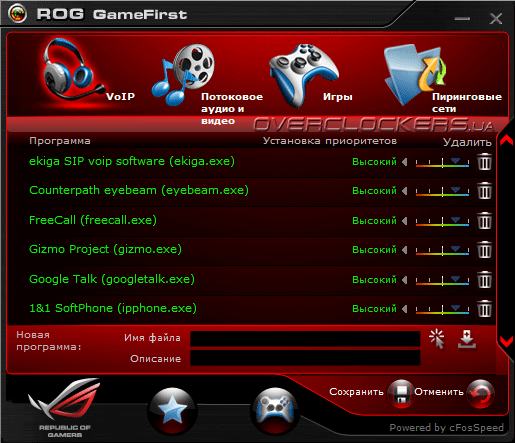

ASUS GameFirst
GameFirst

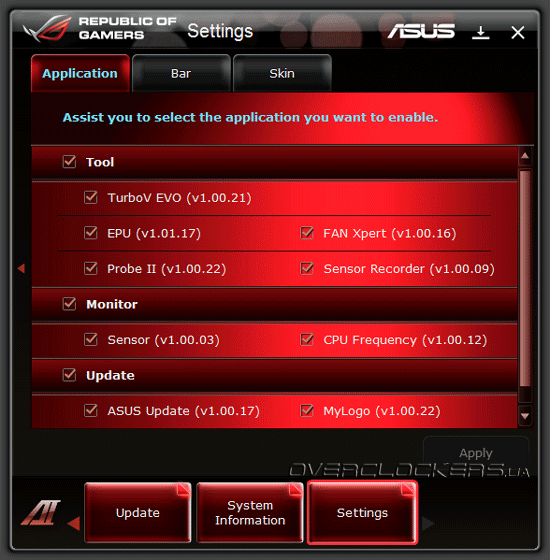

Некоторое представление о группе утилит AI Suite II — TurboV EVO, Probe II, Sensor Recorder и Fan Xpert — наши читатели могли сложить из недавнего обзора материнской платы ASUS Crosshair IV Extreme, потому детально описывать эти приложения мы не будем. Набор инструментов все тот же, но с поправкой на особенности платформы LGA1366.

ASUS AI Suite II

В TurboV EVO доступен ограниченный набор настроек частот и напряжений. Здесь можно поднять базовую частоту (Bclk) и добавить десяток-другой милливольт на процессорных блоках.

ASUS TurboV EVO

Во вкладке Fan Xpert, по аналогии с MSI Afterburner, настраивается режим работы вентиляторов. Probe II осуществляет мониторинг температур, напряжений и скоростей вращения имеющихся в системе «карлсонов», и при необходимости сигнализирует о нештатных ситуациях (например, об остановке одного из вентиляторов).

ASUS Probe II

Sensor Recorder сохраняет показатели выбранных датчиков. Эта функция полезна для тестирования новых комплектующих и обнаружения аппаратных проблем.

ASUS Sensor Recorder

Технология ASUS ROG Connect (RC) должна быть востребована в кругу профессиональных оверклокеров, обитающих на HWBot. Ее суть состоит в удаленном разгоне экспериментального стенда с ноутбука или другого ПК. Для активации ROG Connect требуется: а) убедиться, что технология не отключена в BIOS; б) соединить компьютеры между собой через соответствующий интерфейс на задней панели Rampage III Gene; в) нажать кнопку RC на задней панели; г) запустить приложение ROG Connect на удаленном ПК.

ASUS Rampage III Gene

Разгон на расстоянии смотрится эффектно на различных «азотных шоу», но, по правде говоря, вряд ли заинтересует рядовых пользователей. Кроме того, с ноутбука недоступно управление процессорным множителем и фирменными технологиями.

ASUS ROG Connect

В завершение рассказа о программном обеспечении приведем ссылку на загрузку вышеописанных утилит для Rampage III Gene. Что и говорить, софтверная поддержка платы организована по высшему разряду.

Разгон

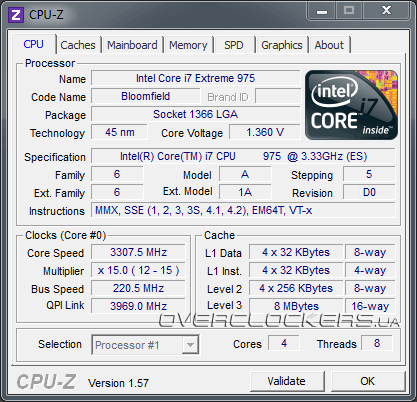

В ходе проверки на способность к разгону наш тестовый процессор Core i7-975 Extreme Edition смог достичь опорной частоты 220 МГц. Для этого потребовалось перевести интерфейс QPI в режим 4800 ГТ/с, установить множитель памяти x4, при котором комплект «оперативки» Kingston KHX2000C8D3T1K3/6GX работал на эффективных 1764 МГц, повысить напряжения на ядрах (с 1,2 до 1,35 В) и встроенном контроллере памяти (до 1,35 В). Все параметры выставлялись в BIOS.

Разгон ASUS Rampage III Gene

Стоит отметить, что при поддержке воздушного охлаждения кристаллы Bloomfield редко превосходят отметку 220 МГц, и наш Core i7-975 EE в этом плане не исключение.

Разгон ASUS Rampage III Gene

Если бы вместо суперкулера Noctua NH-D14 были использованы СВО, «фреонка» или жидкий азот, то максимальная частота Bclk была бы существенно выше. Так, уже упоминавшаяся плата Rampage III Formula смогла разогнать процессор Core i7-920 до 5061 при 241 МГц базовой частоты.

В любом случае, «малютка» Rampage III Gene великолепно справилась с задачей, опередив многих более дорогих и именитых сородичей.


Конфигурация стенда

Система, сконфигурированная для изучения производительности материнской платы ASUS Rampage III Gene, включала такие комплектующие:
  • процессор: Intel Core i7-975 EE (3,33 ГГц);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Inno3D GeForce GTX 560 Ti;
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1019;
  • драйвер видеокарты: GeForce 260.99.
Процессор работал на номинальной частоте 3,33 ГГц, с активацией технологий Turbo Boost и Hyper-Threading. Комплект оперативной памяти Kingston KHX2000C8D3T1K3/6GX функционировал в режиме DDR3-1600; формула задержек памяти была следующей: 8-8-8-24-1T. Размер файла подкачки составлял 4096 МБ.

Само собой разумеется, Rampage III Gene использовала BIOS версии 0805. Ее соперницей выступила ASUS P6T7 WS SuperComputer — плата в форм-факторе CEB (305 x 269) для построения высокопроизводительных рабочих станций. Последняя тестировалась с BIOS v.1001. Приведенные ниже результаты являются средним значением по итогам двух бенч-сессий. Процессор и модули памяти на обеих платах работали в одинаковых режимах.


Результаты тестирования

Подсистема памяти

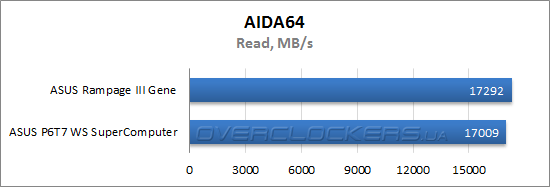

Результаты тестирования ASUS Rampage III Gene

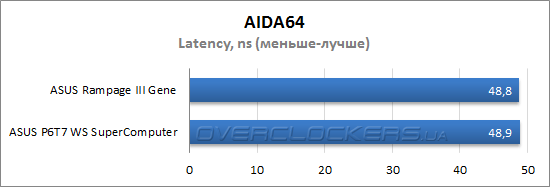

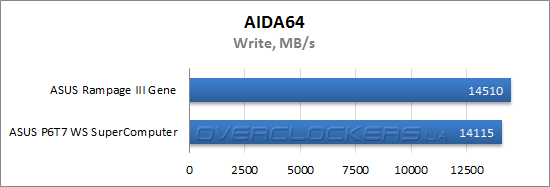

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

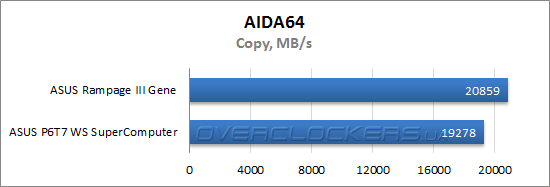

Сравнение показателей производительности плат ASUS в самом начале преподнесло сюрприз: набор бенчмарков подсистемы памяти FinalWire Aida64 обнаружил солидное преимущество Rampage III Gene. Разница достигла 2,8% в тесте записи в память и 8,2% в тесте копирования.

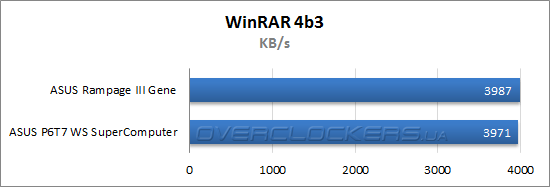

Архивирование

Результаты тестирования ASUS Rampage III Gene

Система на основе microATX-платы чуть быстрее справляется со сжатием данных, впрочем, разница невелика — всего 0,4%.


Рендеринг

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

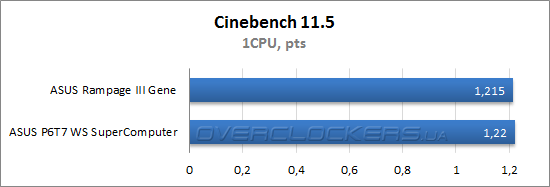

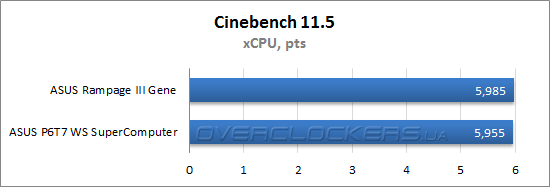

В процессорном тесте Cinebench R11.529 решения ASUS демонстрируют одинаковый потенциал. Как видно, тенденция, наметившаяся в Aida64, не подтверждается другими бенчмарками.


Математические расчеты

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

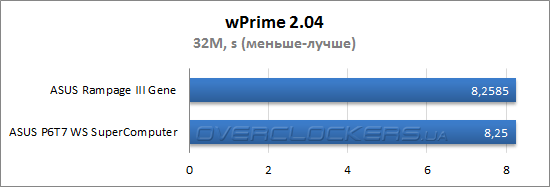

Одна из зачетных дисциплин оверклокерской лиги HWBot — wPrime 1024M — дает понять, что P6T7 WS SuperComputer тоже не лыком шита. На «длинной дистанции» она справляется с тестовым заданием на 0,4 сек. быстрее.

Результаты тестирования ASUS Rampage III Gene

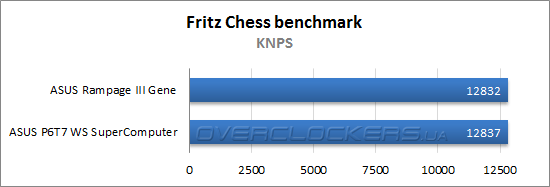

В шахматных расчетах платы равны, ведь разница в 5 KNPS совсем незначительна.


Работа с видеоданными

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

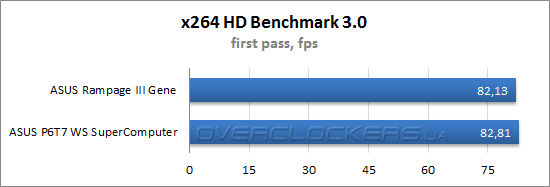

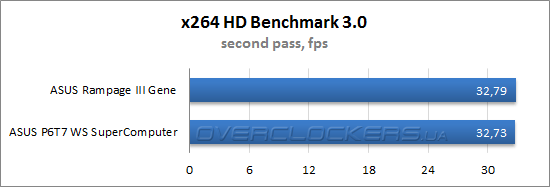

Тест конвертации видео x264 HD Benchmark завершился с микроскопическим перевесом полноформатной платы. Междоусобица, замеченная в начальном тесте, постепенно свелась к братанию.


Игровые приложения

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

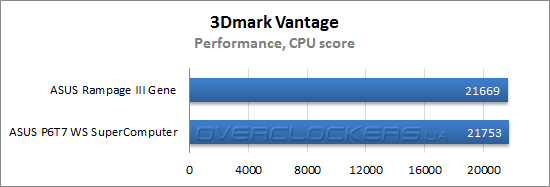

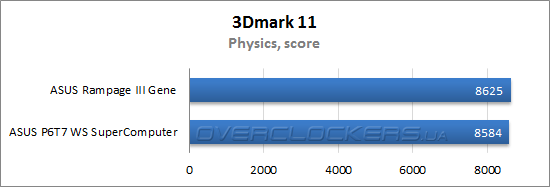

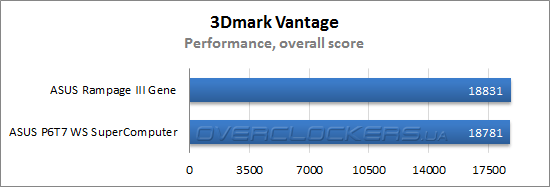

В 3DMark образца 2008 года ASUS Rampage III Gene и P6T7 WS SuperComputer одинаково успешны: первая в графическом тесте (18043 против 17962 «попугаев»), вторая — в процессорном.

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

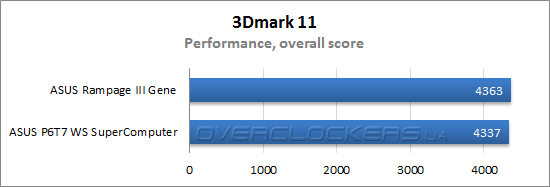

Последний или, как говорят в авиации, «крайний» 3DMark от финских разработчиков традиционно благоволит к более новому железу. Посмотрим, сколь существенной разница будет на практике.

Результаты тестирования ASUS Rampage III Gene

Результаты тестирования ASUS Rampage III Gene

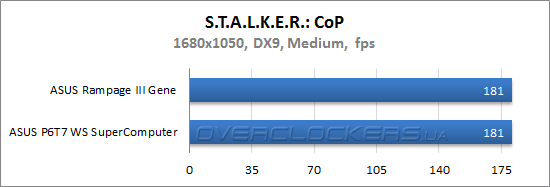

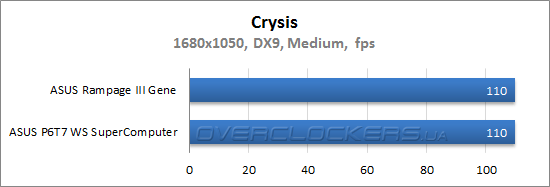

В Crysis и S.T.A.L.K.E.R.: Call of Pripyat оба стенда показали одинаковые результаты. В целом Rampage III Gene оказалась весьма конкурентоспособной. Мы так и не смогли нащупать у нее слабое место.


Выводы

На примере ASUS Rampage III Gene мы в очередной раз убедились в том, что качественный оверклокерский продукт не обязательно должен иметь большие размеры. Эта компактная плата, как и некоторые другие представители линейки Republic Of Gamers, по праву, может считаться произведением инженерного искусства. В ходе тестирования мы не обнаружили у нее каких-либо существенных недостатков. Привлекательный внешний вид, удобный BIOS Setup, хорошие разгонные возможности, богатый арсенал программных средств для тонкой настройки — специалисты тайваньского разработчика, действительно, поработали на славу, предусмотрев все, что нужно основной массе любителей игр и бесплатных мегагерц.

Из минусов можно отметит отсутствие eSATA и второго гигабитного сетевого разъема. Но с другой стороны, внешние накопители с таким интерфейсом уже начинают исчезать с рынка, уступив дорогу новинкам, оснащенным прогрессивным USB 3.0, а вторая сеть используется крайне редко.

Степень доступности платы в отечественной рознице пока довольно высокая, несмотря на скорый выход новой hi-end платформы Intel. И хотя стоимость ASUS Rampage III Gene выше некоторых полноценных решений на базе X58 Express, она сейчас единственный вариант для постройки компактной мощной игровой системы с уклоном на разгон.

ASUS Rampage III Gene Выбор редакции: лучшее качество

Разогнать, чтобы выиграть!
