Noctua NH-D14: новый кулер, новый лидер!

С продукцией австрийской компании Noctua знакомы многие, в частности с вентиляторами, которые отличаются низким уровнем шума и неплохой производительностью. Ее системы охлаждения снискали популярность среди энтузиастов и оверклокеров за счет высокого качества и эффективности, но за пять лет существования Noctua было выпущено лишь три модели, которые улучшались сменой вентилятора или крепления под определенный процессорный разъем. За это же время успело появиться множество конкурирующих решений, отличающихся лучшей производительностью, и порой даже меньшей ценой.

После выхода платформы Nehalem для максимального разгона процессоров Core i7-9xx с воздушной СО продукты австрийской компании подходили все меньше, да и лавры суперкулера Thermalright IFX-14 вряд ли кого-то могут оставить равнодушным. И на фоне этого Noctua решила выпустить свою высокоэффективную систему охлаждения, способную соперничать с лучшими моделями других производителей, — NH-D14.


Noctua NH-D14

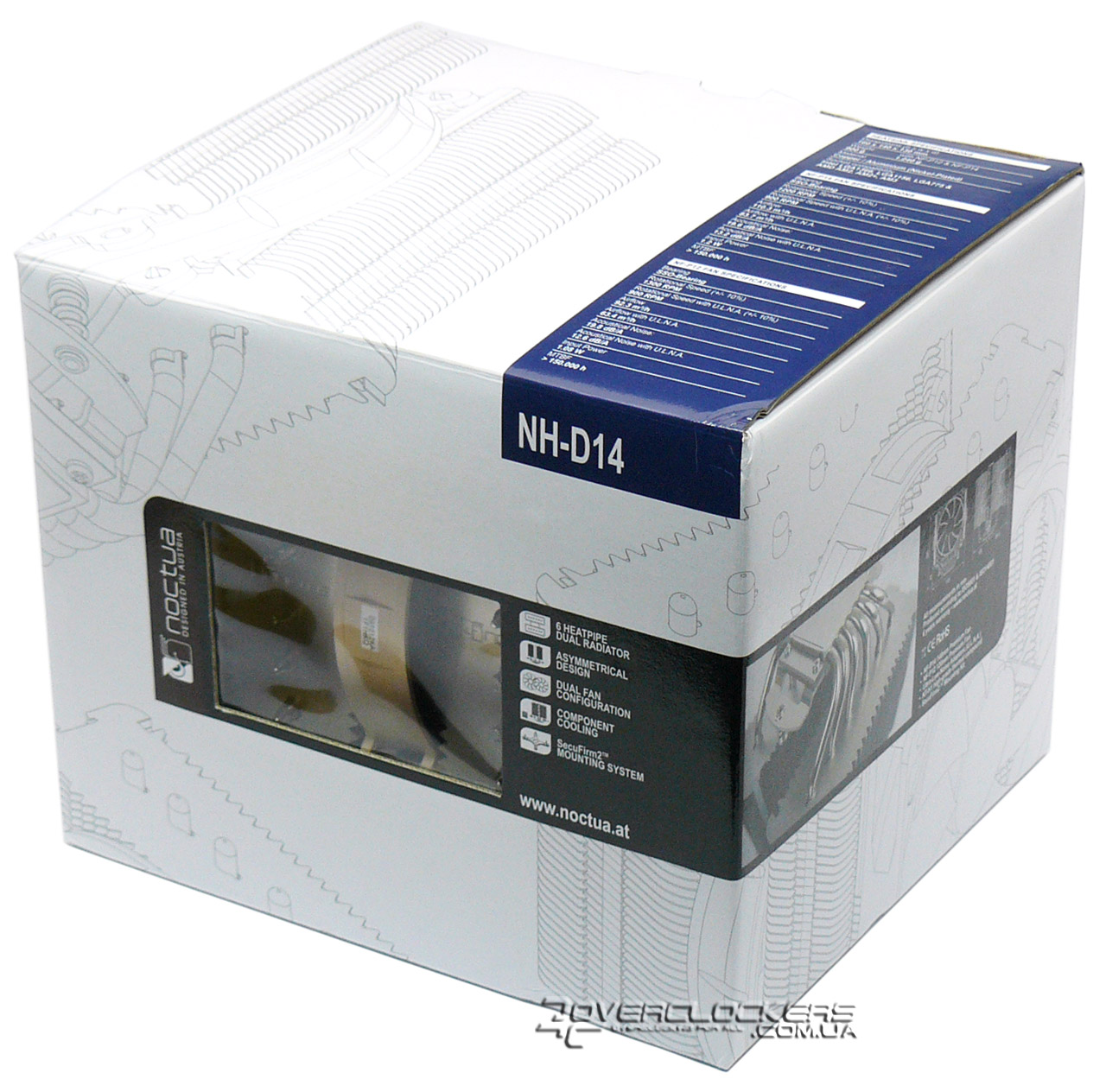

Новинка поставляется в большой светлой коробке с немного измененным дизайном, фирменный почерк которой узнается без проблем.

Noctua NH-D14

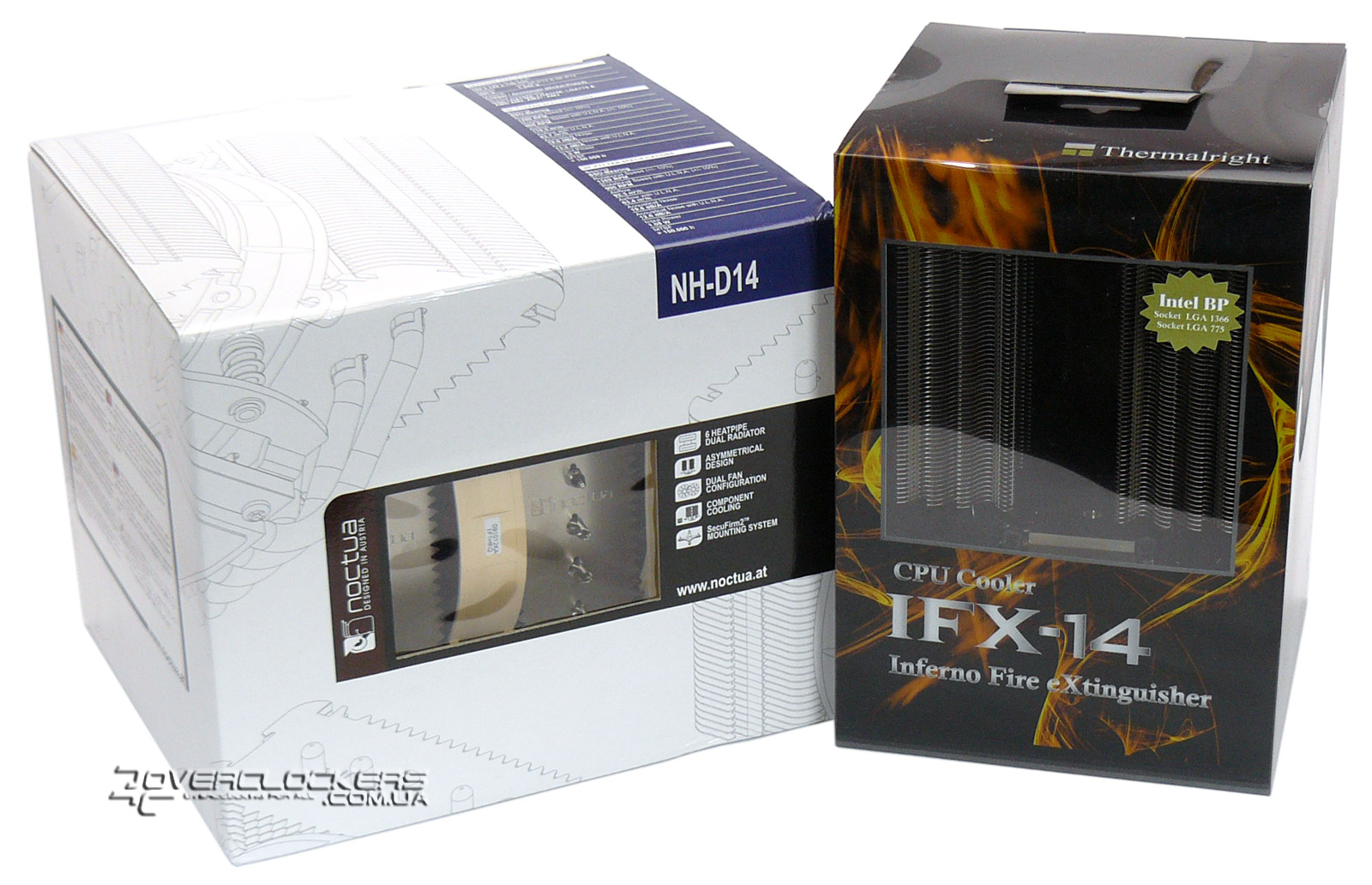

К слову о размерах. Коробка не просто большая — она огромная, и на ее фоне упаковка от Thermalright IFX-14 кажется просто вытянутой «дюймовочкой».

Noctua NH-D14

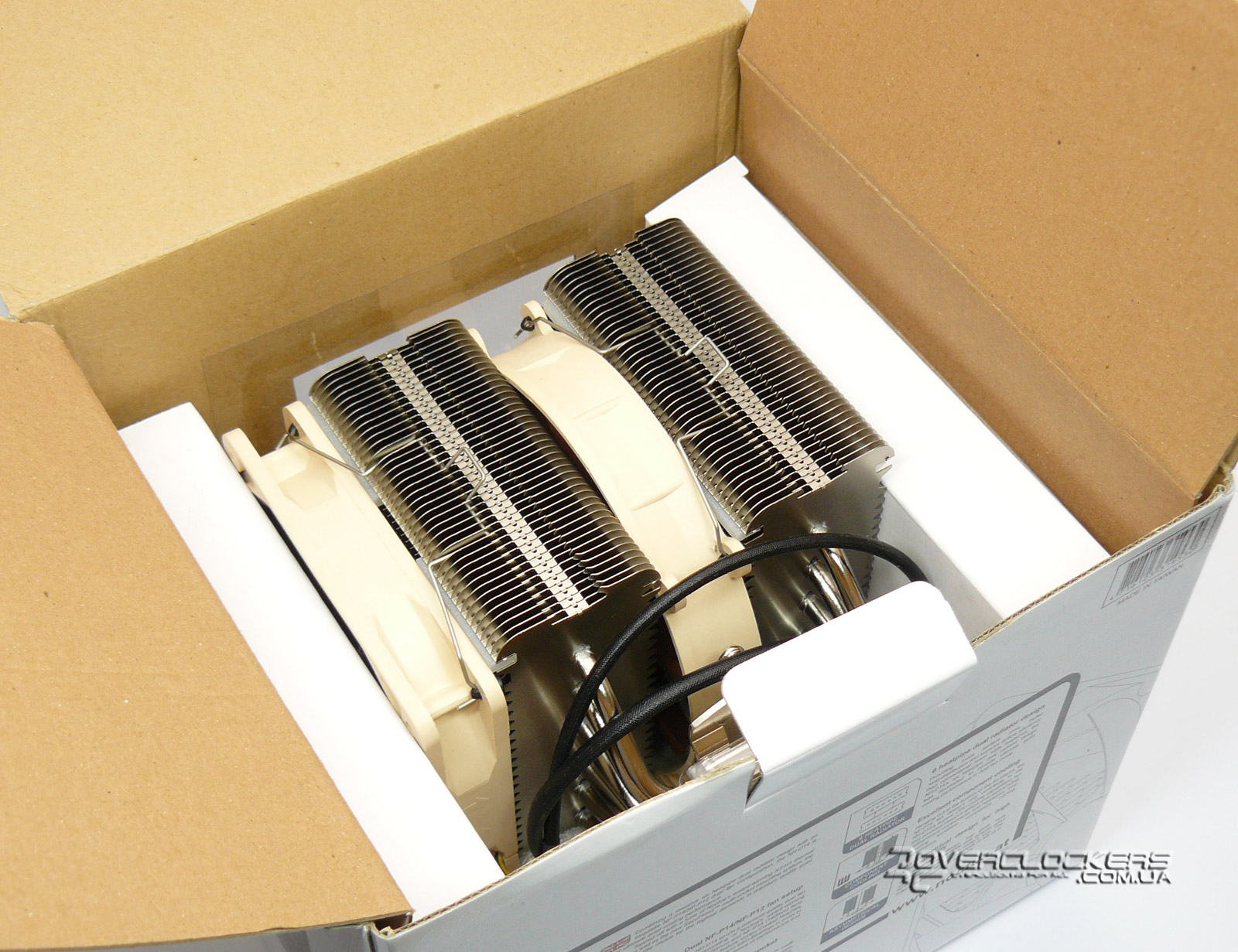

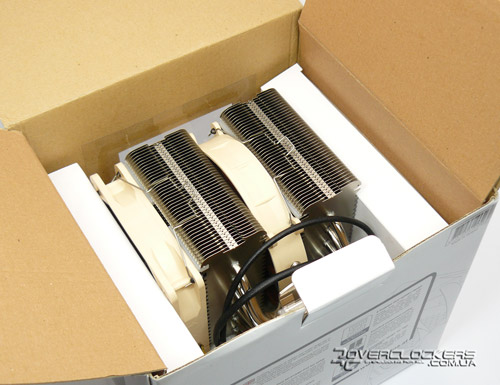

Объясняется это тем, что на радиатор приличного размера уже установлены вентиляторы, а для большей защищенности кулера при транспортировке по его краям проложены две коробочки с аксессуарами.

Noctua NH-D14

Комплект поставки позволяет установить систему охлаждения на все современные платформы, чем многие решения конкурентов похвастаться не могут:
  • набор крепления для платформ Socket LGA775/LGA1156/LGA1366;
  • набор крепления для платформ Socket AM2(+)/AM3;
  • четыре силиконовые шпильки;
  • четыре винта-самореза;
  • два переходника U.L.N.A. для снижения частоты вращения вентиляторов;
  • один разветвитель для подключения двух вентиляторов;
  • термопаста Noctua NT-H1;
  • отвертка;
  • наклейка с логотипом Noctua;
  • инструкция.

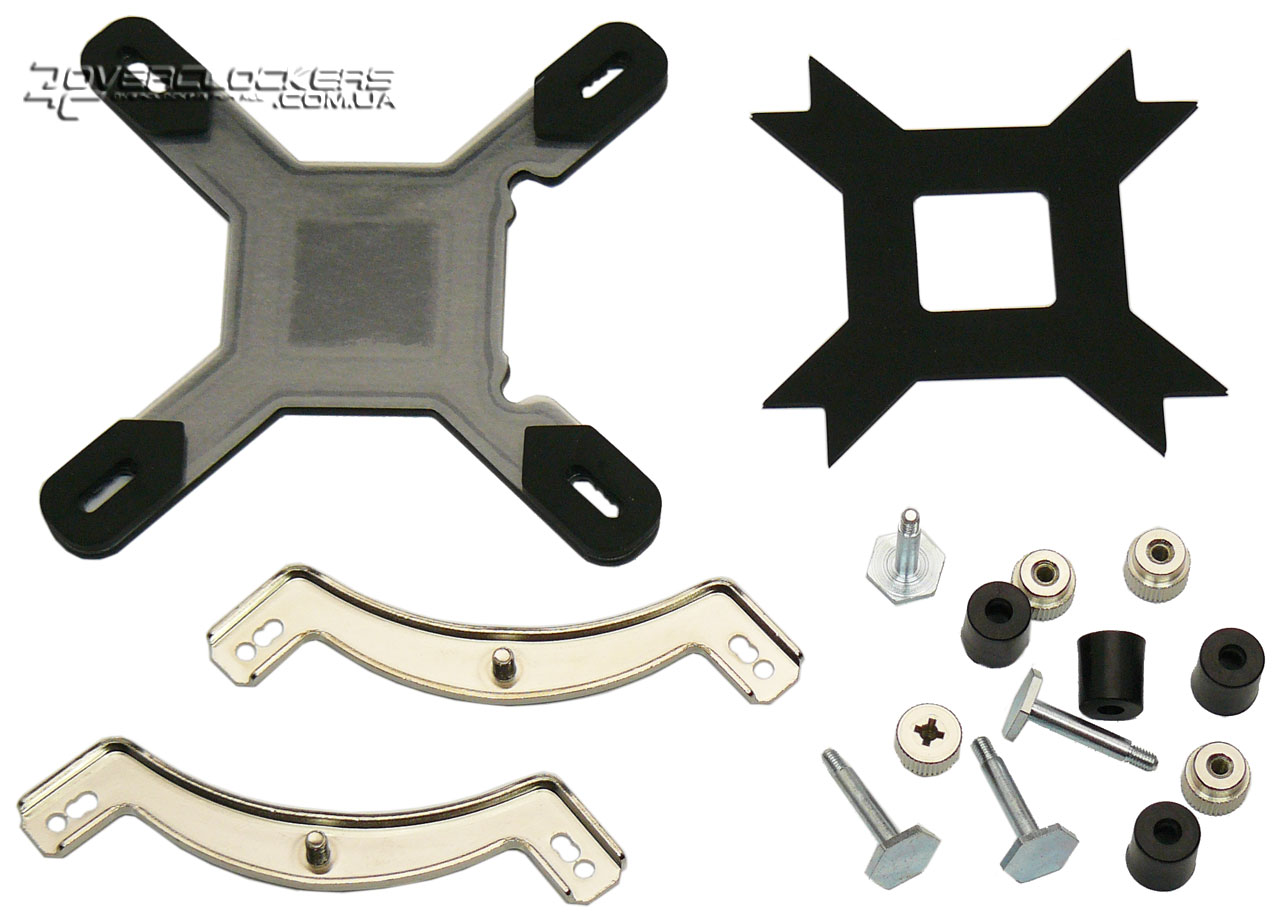

Все наборы креплений уложены в отдельные пакетики, каждый из которых соответственно подписан. Для платформы Intel используется общая усилительная пластина и при установке на платы с сокетом LGA775 необходимо заранее надеть резиновую прокладку, которая сведет к минимум прогиб текстолита в зоне процессорного разъема.

Noctua NH-D14

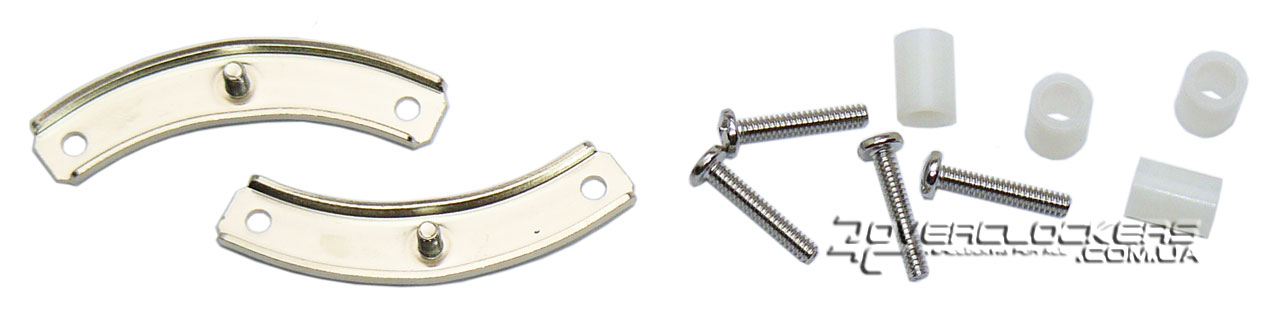

Для процессоров AMD необходимость в усилительной пластине отпадает, так как она уже установлена на платах под эту платформу.

Noctua NH-D14

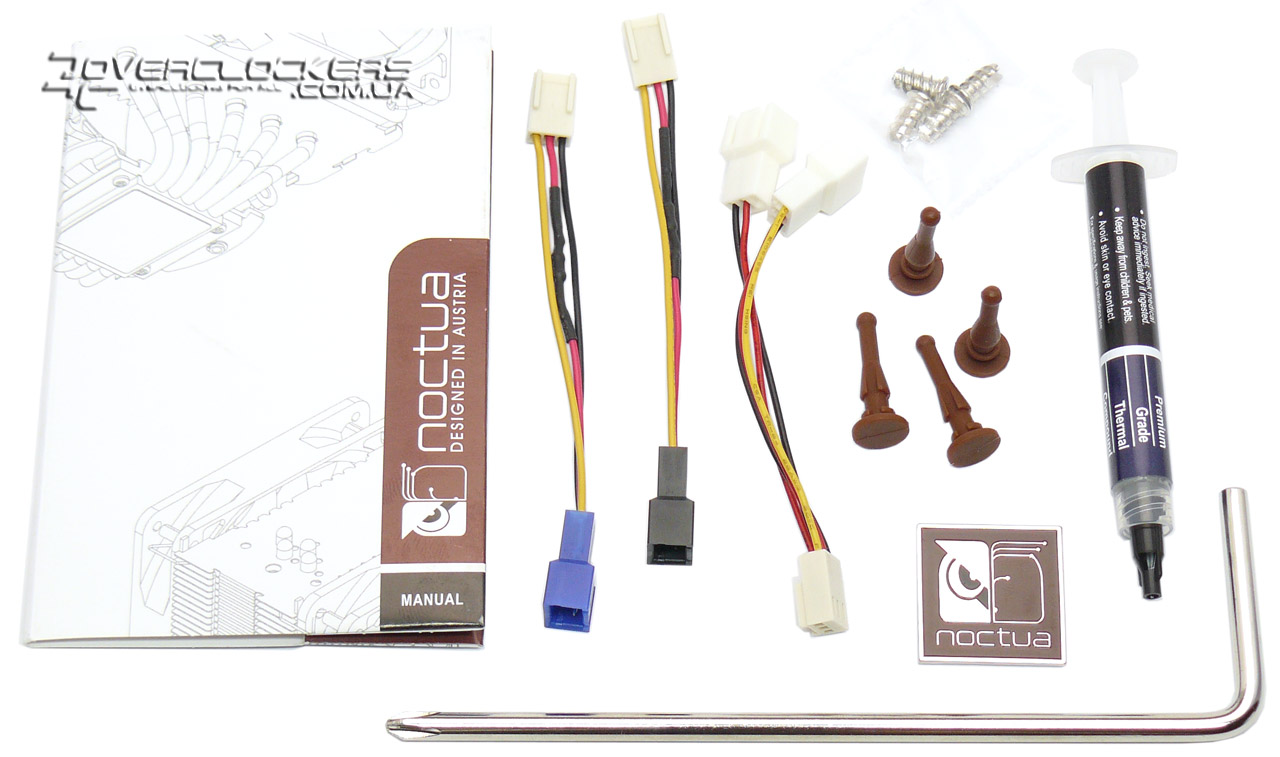

Из дополнительных аксессуаров отметим два переходника U.L.N.A., снижающие обороты вентиляторов, разветвитель для их подключения к одному разъему на материнской плате (если это необходимо), отвертку, силиконовые шпильки и саморезы. Последнее может понадобиться если один из двух вентиляторов, по мнению пользователя, окажется лишним при охлаждении радиатора, и его можно будет установить в корпусе. Учитывая, что в кулере используется два типоразмера вентиляторов — 120 и 140 мм — то, очевидно, «под нож» пойдет 120-ка, которая вешается на внешнюю сторону одной из секций радиатора.

Noctua NH-D14

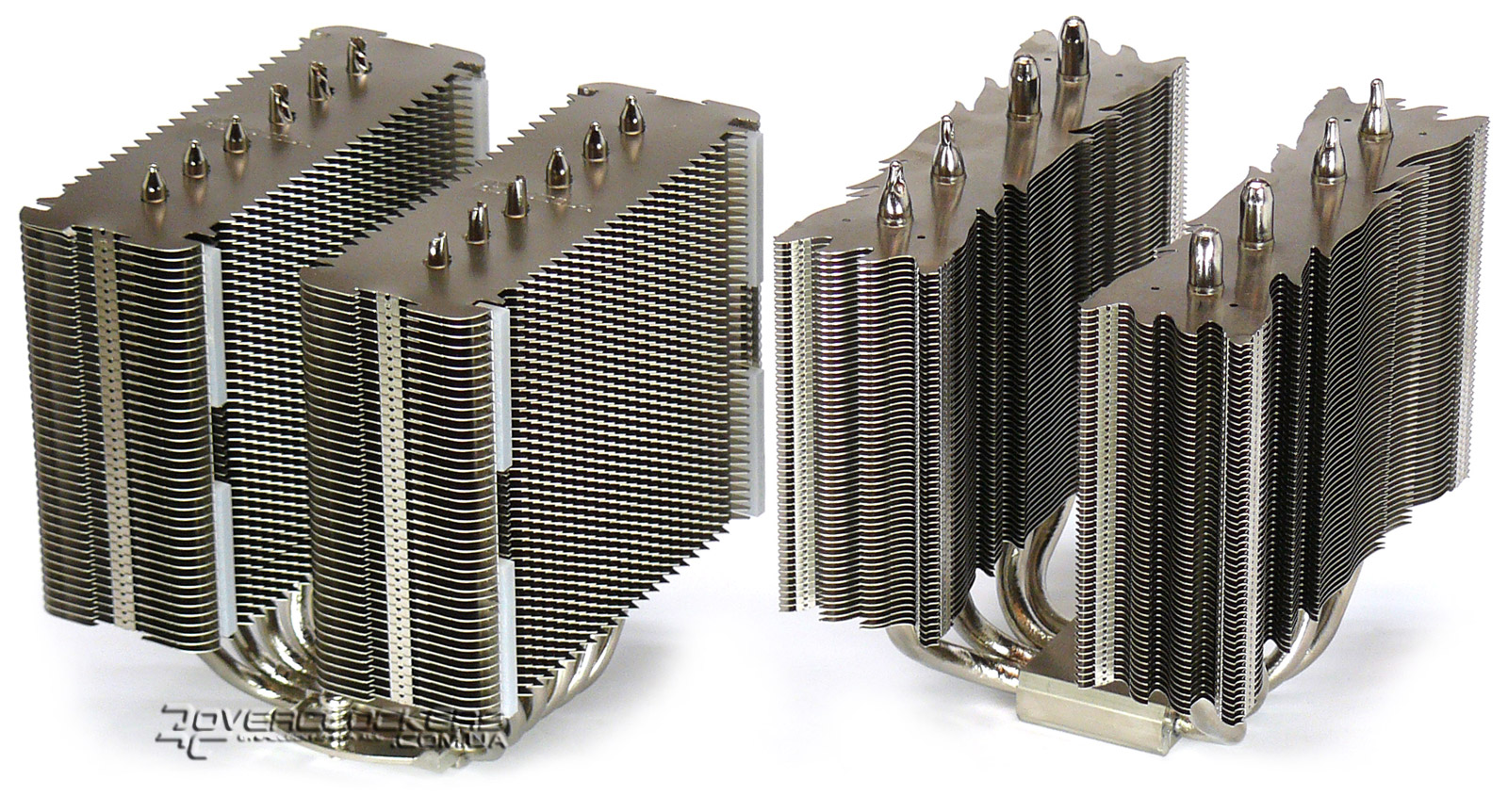

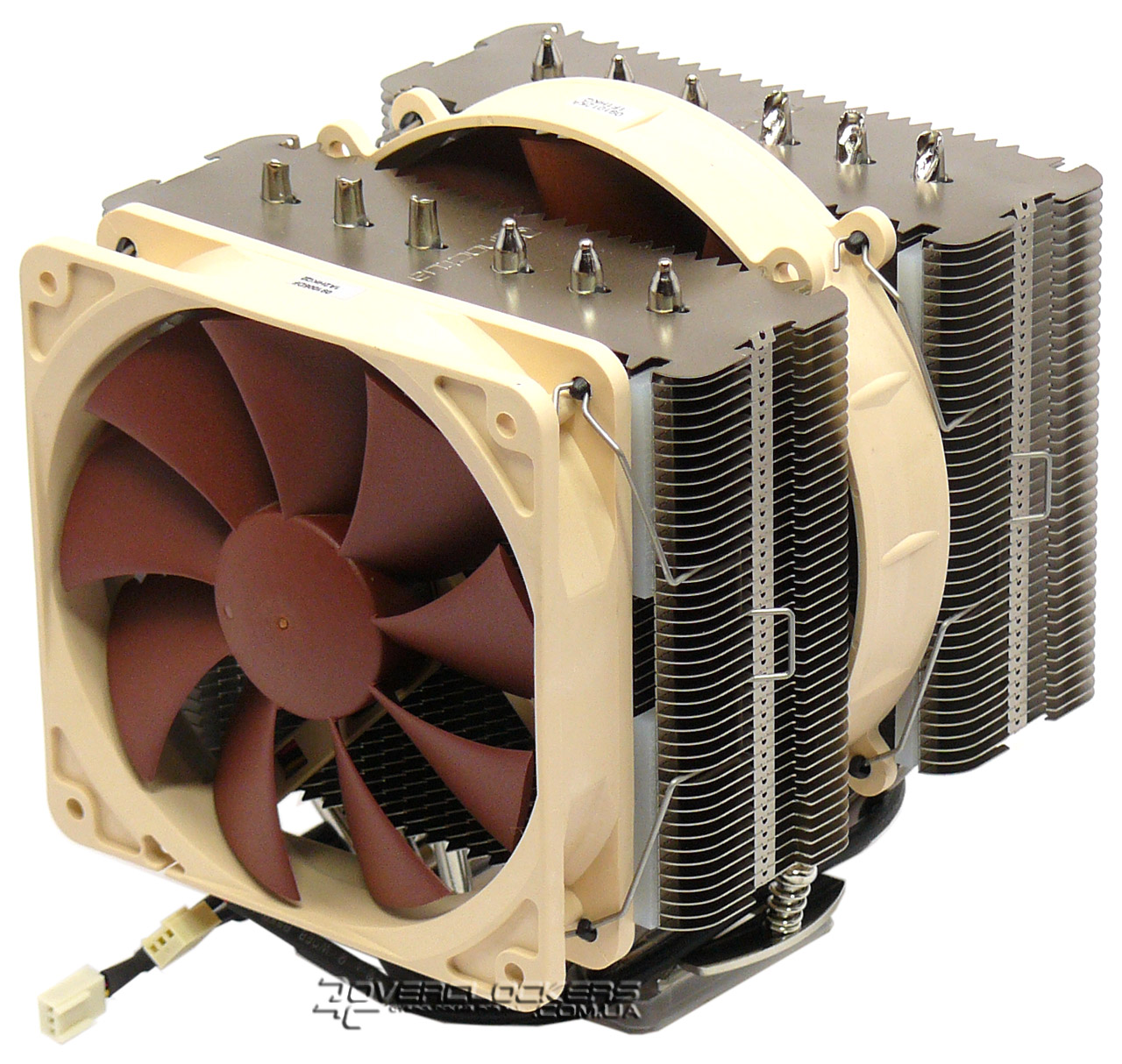

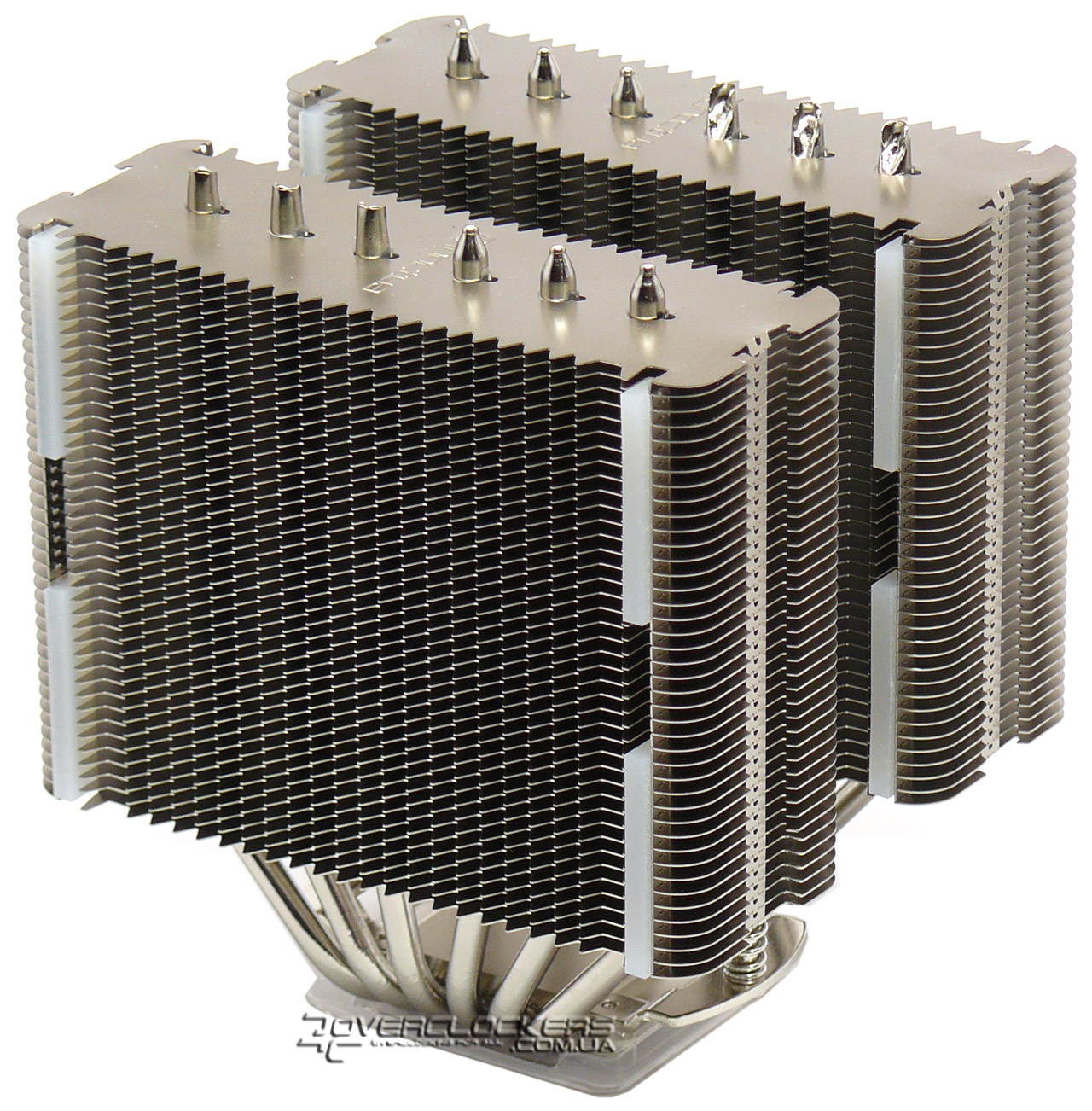

Размеры Noctua NH-D14 поражают и он даже кажется больше своего прямого конкурента в лице Thermalright IFX-14: используется такая же двухсекционная компоновка радиатора и предусмотрена возможность установки двух вентиляторов. Если оба кулера поставить рядом друг с другом, то окажется, что новинка от австрийцев обладаем более широкими ребрами и высоким, но чуть узким радиатором.

Noctua NH-D14

Размеры радиатора равны 140 x 130 x 160 мм без установленных вентиляторов и 140 x 158 x 160 мм с ними. Вес суперкулера, ни много ни мало, составляет 900 грамм, а с вентиляторами доходит до более чем килограмма — 1070/1240 г (с одним и двумя соответственно), если быть точным. Когда-то, лет семь тому назад, медный Thermaltake Venus весом 700 г заставлял пользователей хвататься за головы перед страхом выломать процессорный разъем, а сейчас, пожалуйста, можно и почти полтора килограмма нацепить...

Noctua NH-D14

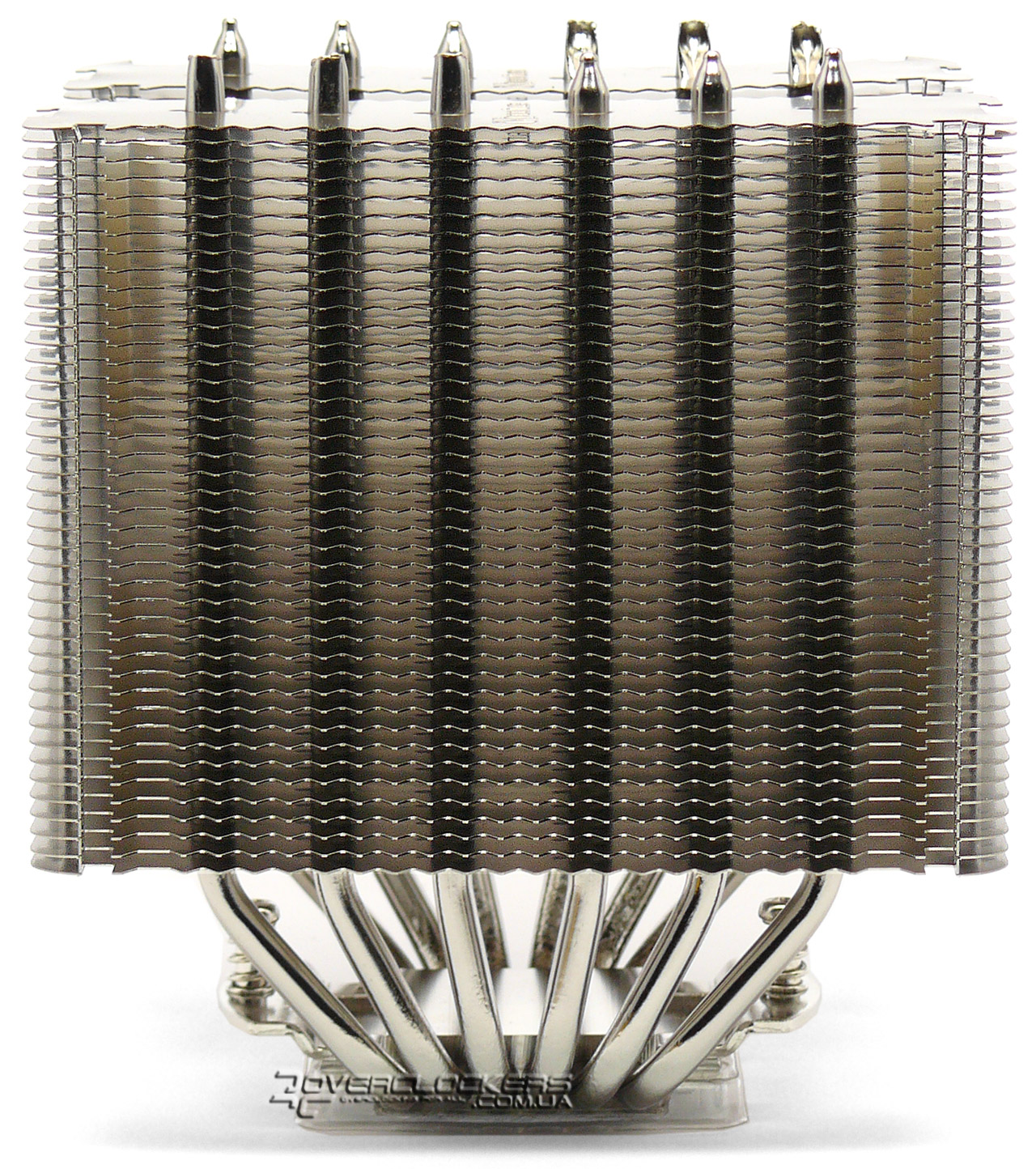

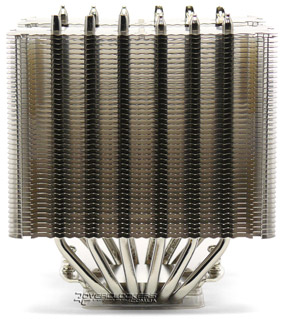

В конструкции кулера используется шесть тепловых трубок толщиной 6 мм, вместо четырех в IFX-14 (8 мм), на концах которых нанизано по 42 алюминиевых пластин, толщиной 0,4 мм с межреберным расстоянием около 2,5 мм. У конкурента эти значения равны 0,3 и 2 мм соответственно.

Noctua NH-D14

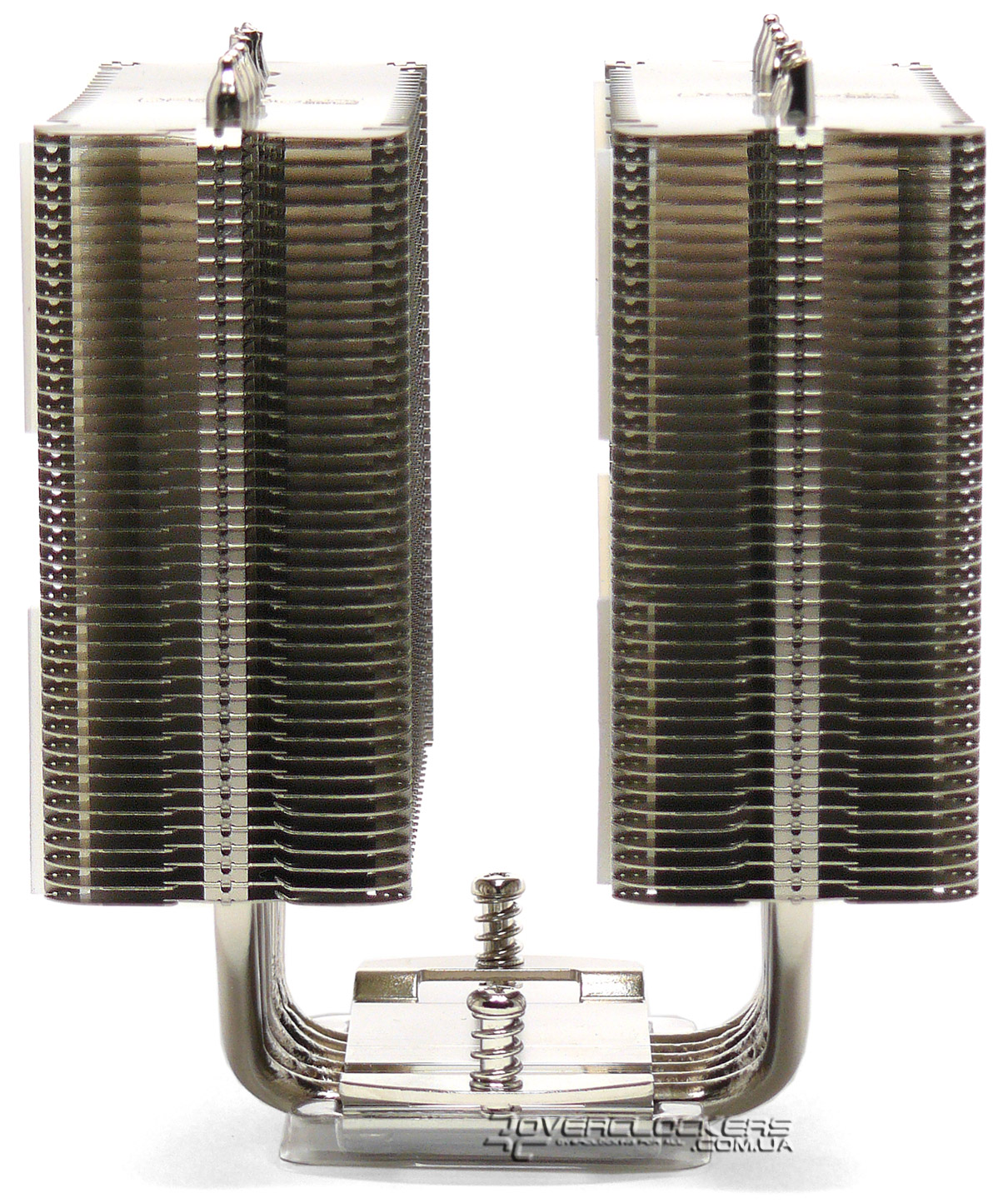

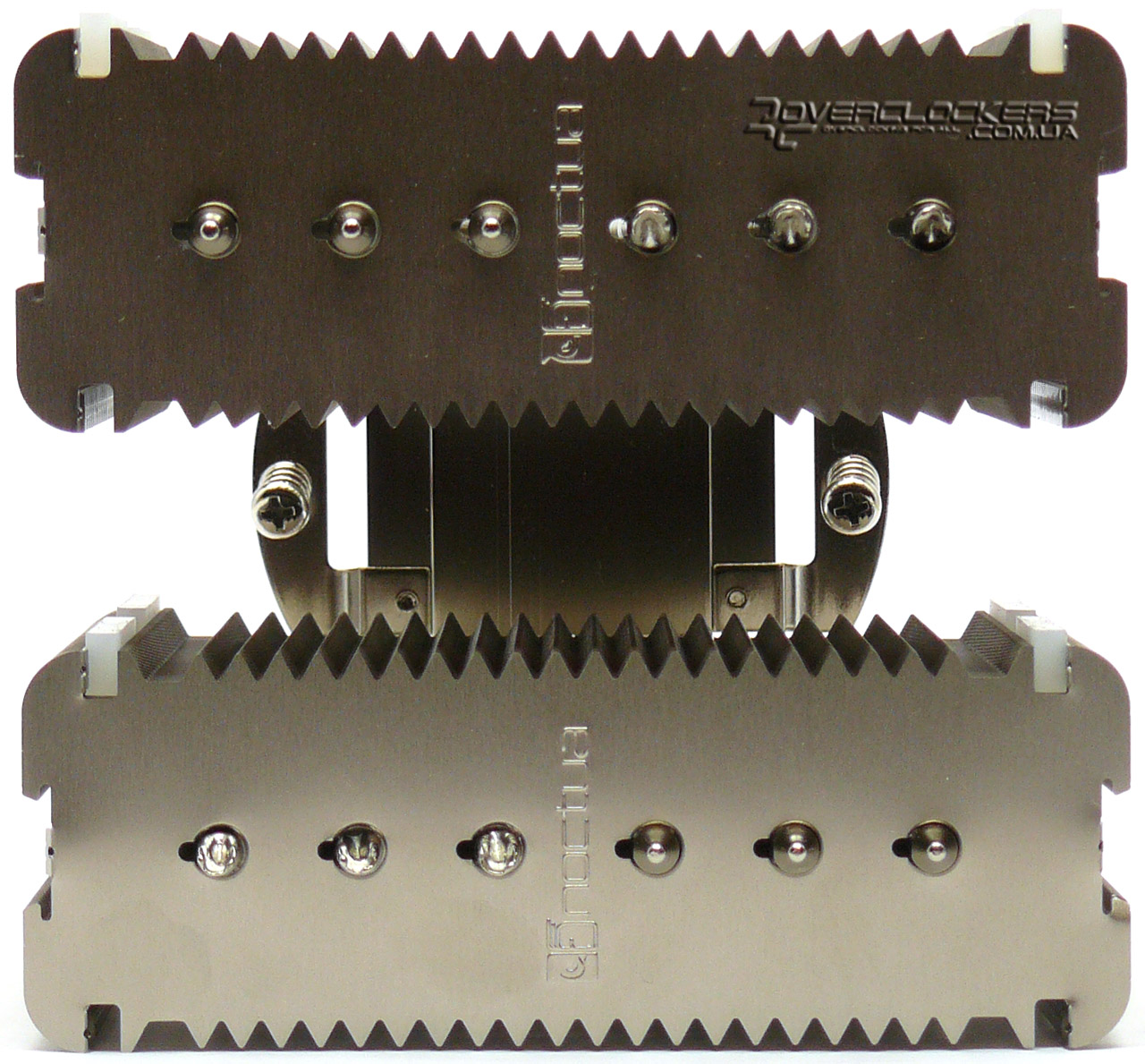

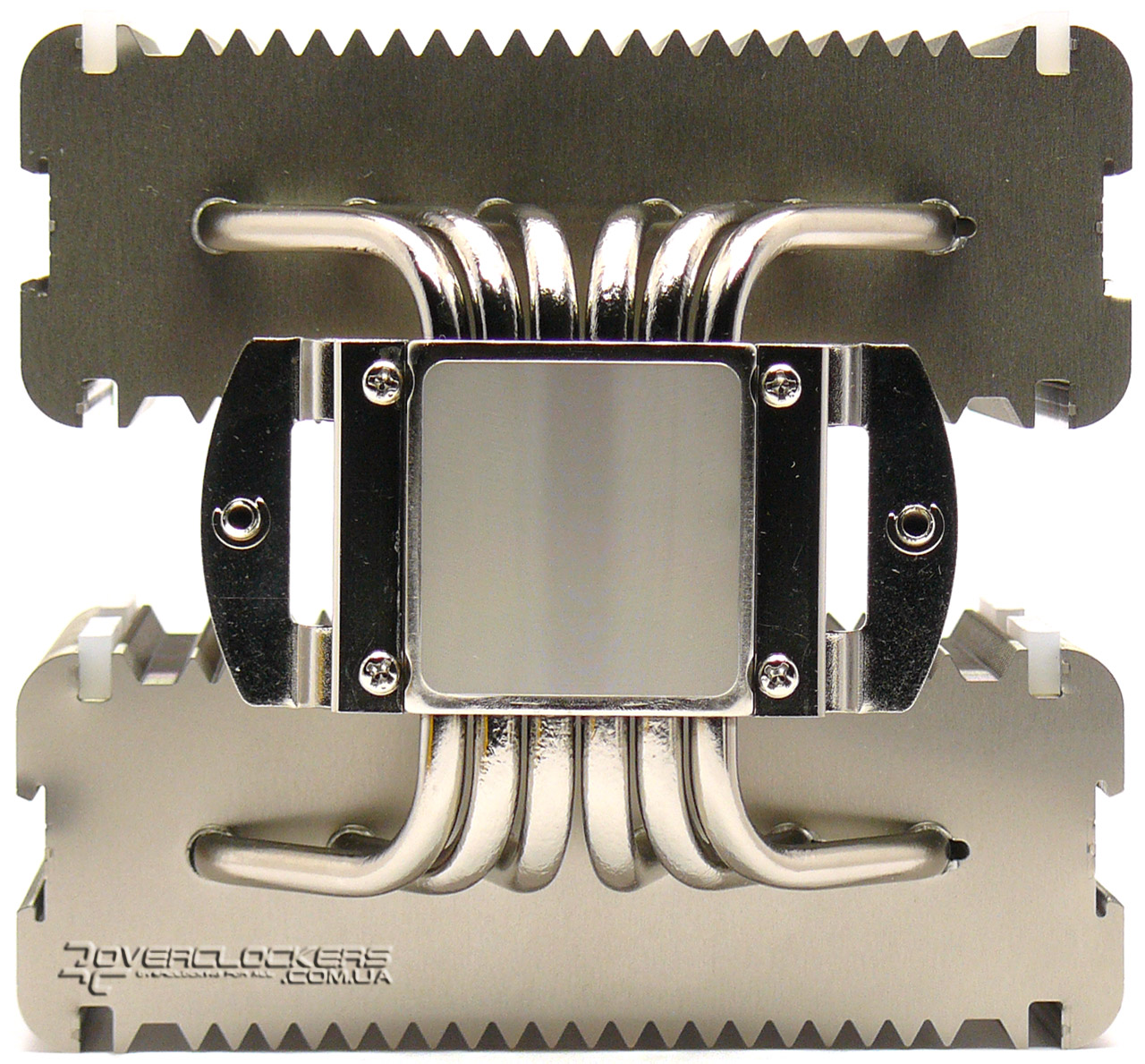

Для равномерного распределения тепла по всей площади ребер, трубки расположены на одной линии и одинаковом расстоянии друг от друга. Вся конструкция относительно основания немного выдвинута назад, чтобы при установке внешнего вентилятора кулер был более-менее пропорционален и не мешал установке модулей памяти с высокими радиаторами. Расстояние между секциями составляет 28 мм, что накладывает ограничение на использование вентиляторов толщиной лишь 25 мм.

Noctua NH-D14Noctua NH-D14

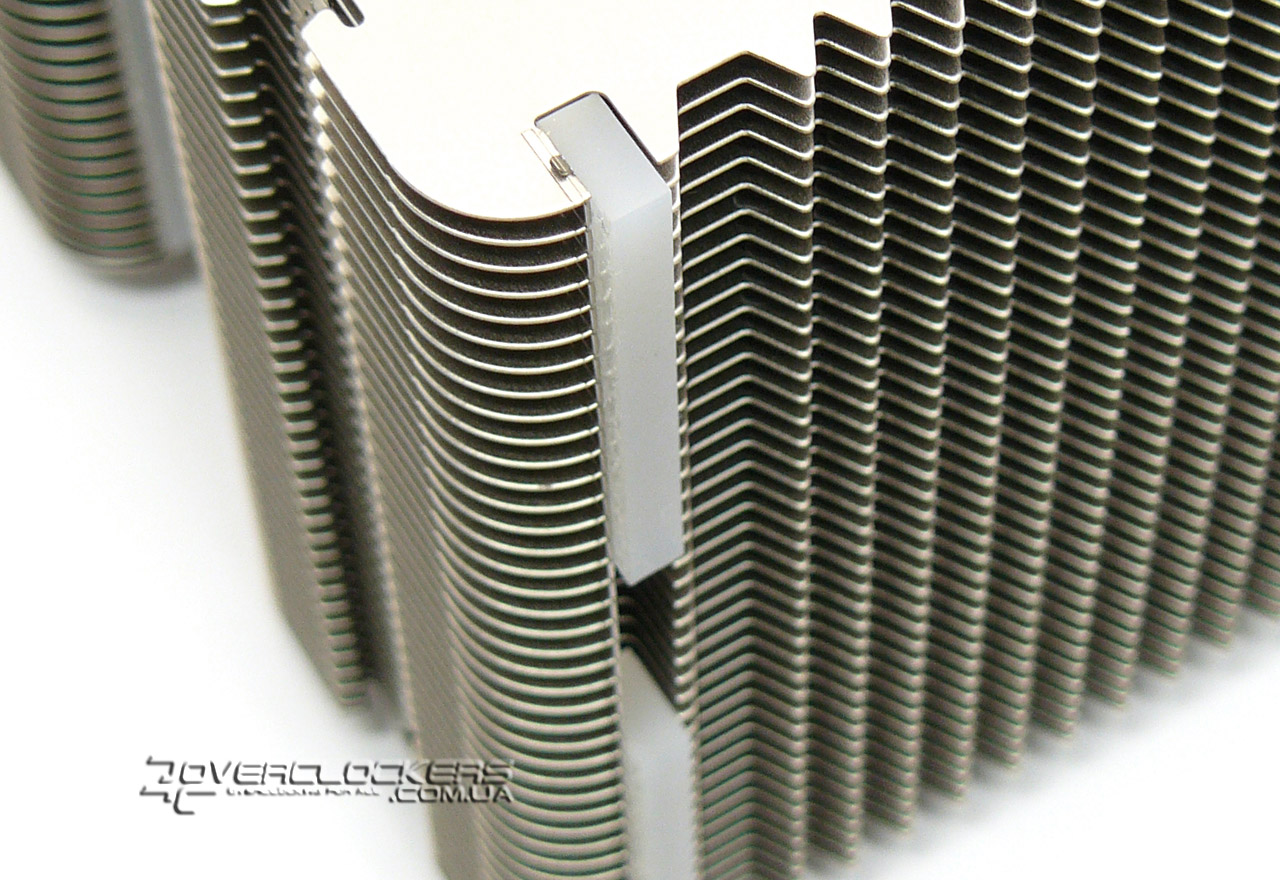

В каждой секции используются аналогичные по форме ребра, по всей длине которых имеются зубчики, позволяющие уменьшить сопротивление воздушному потоку и уровень шума системы в целом.

Noctua NH-D14Noctua NH-D14

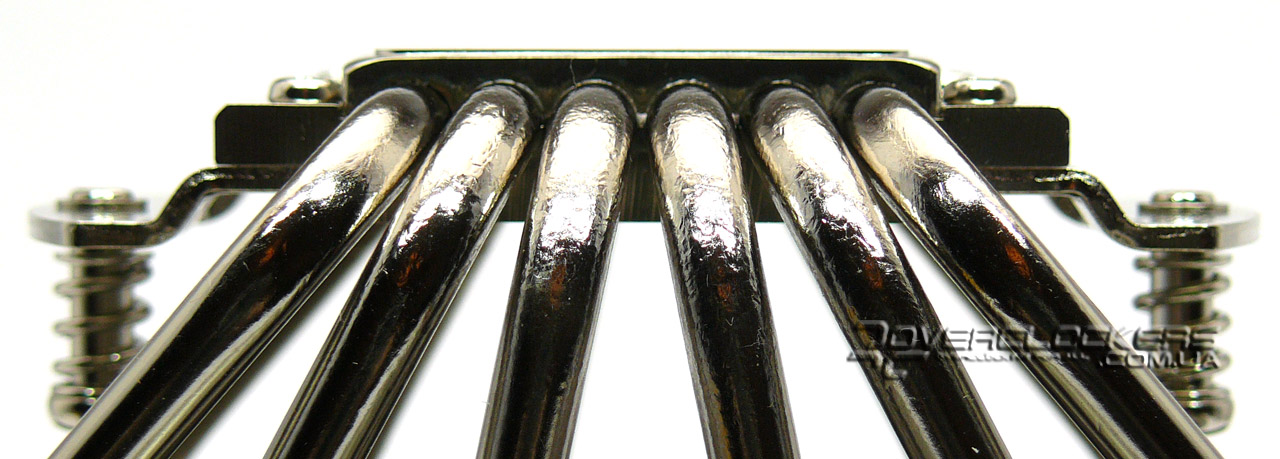

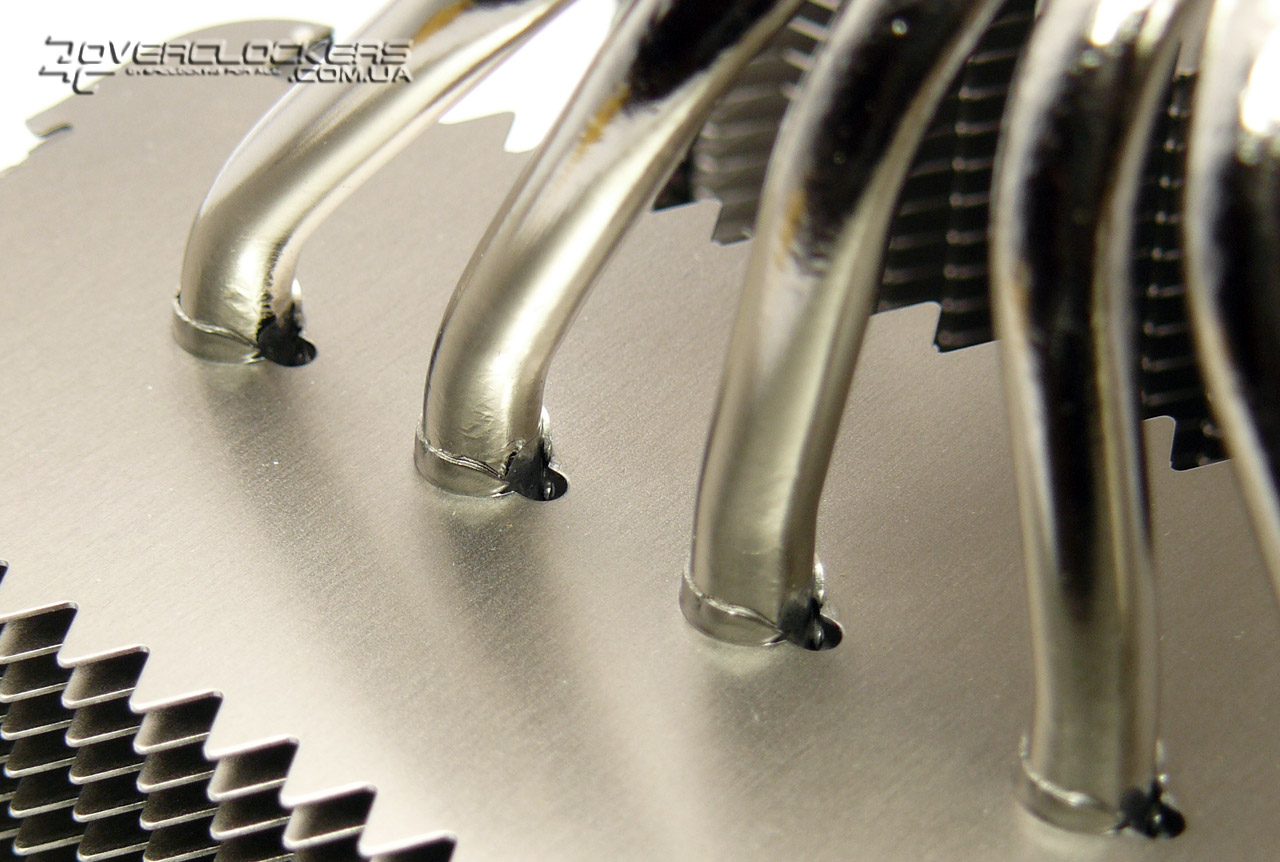

Каждое ребро в месте контакта с тепловыми трубками хорошо и качественно пропаяно, никаких следов «соплей» и подтеков нет.

Noctua NH-D14

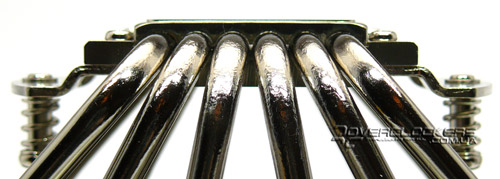

То же самое можно сказать и про основание, тепловые трубки в котором расположены в специальных желобках.

Noctua NH-D14

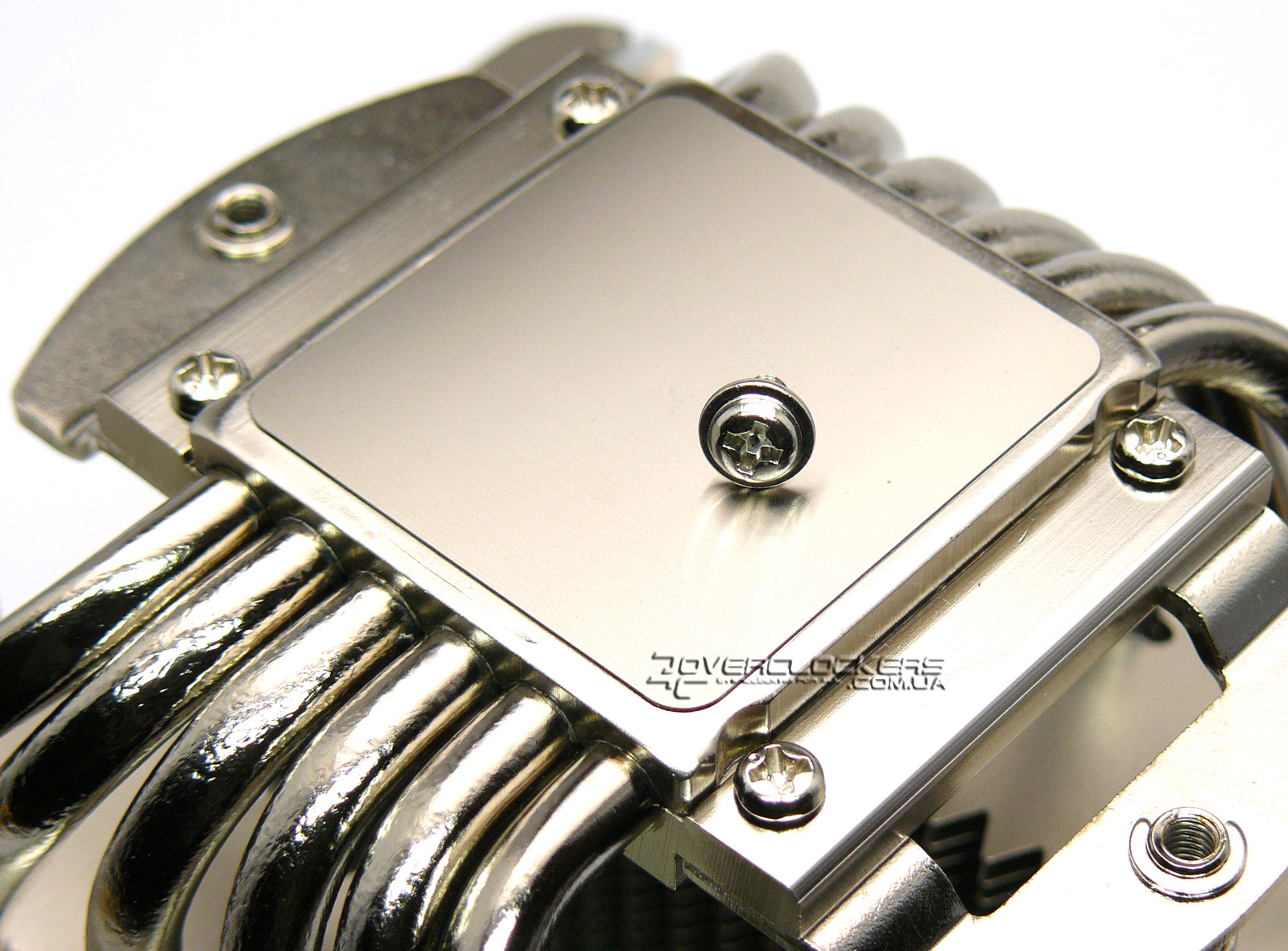

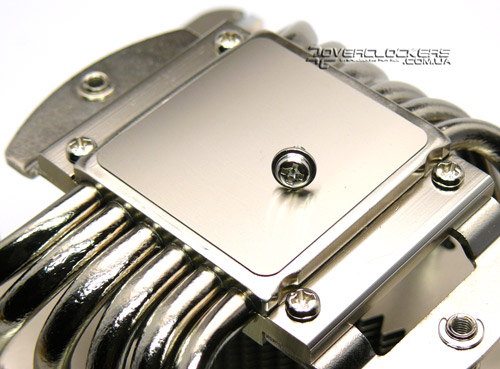

Качество самого основания нисколько не изменилось со времен Noctua NH-U12P — медное и ровное, с небольшими бороздками от фрезы. Для защиты от коррозии оно, как и сам кулер, покрыто никелем и бережно прикрыто пластиковым колпачком.

Noctua NH-D14

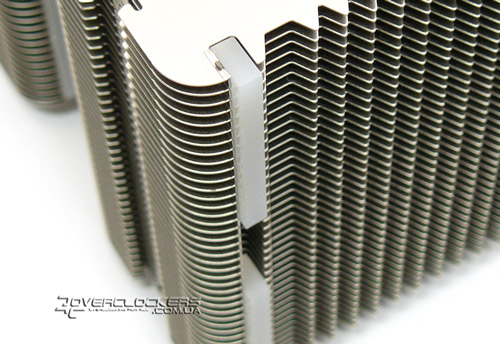

Любопытные читатели и фанаты марки Noctua могли заметить отсутствие в комплекте поставки силиконовых полосок для снижения вибраций, передаваемых от вентилятора на радиатор кулера — смеем вас успокоить, они есть и предустановленны изначально. Правда, с полосочками у них уже ничего общего уже не осталось.

Noctua NH-D14

А вот так выглядит радиатор NH-D14 на фоне Thermalright IFX-14:

Noctua NH-D14

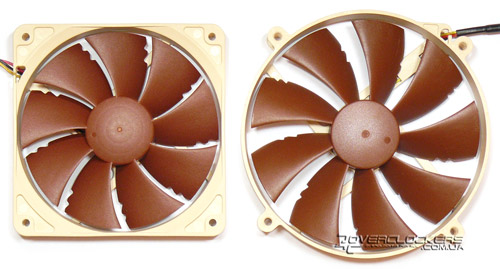

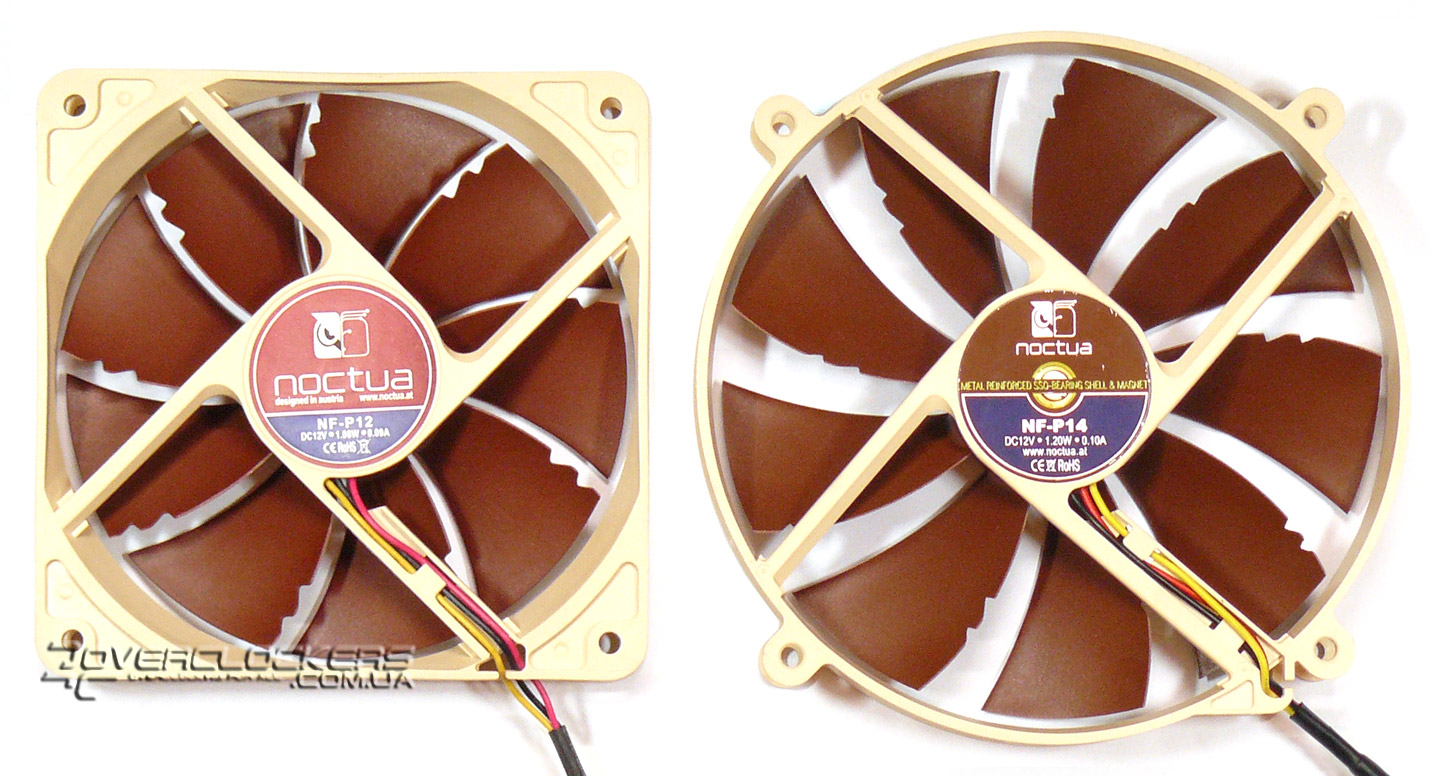

Теперь несколько слов о вентиляторах. Как уже отмечалось, на радиатор их устанавливается два: один хорошо знакомый NF-P12, а второй — вышедший совсем недавно NF-P14 с увеличенным диаметром крыльчатки до 140 мм и обладающий возможностью установки на посадочное место 120-мм моделей.

Noctua NF-P14

Noctua NF-P14

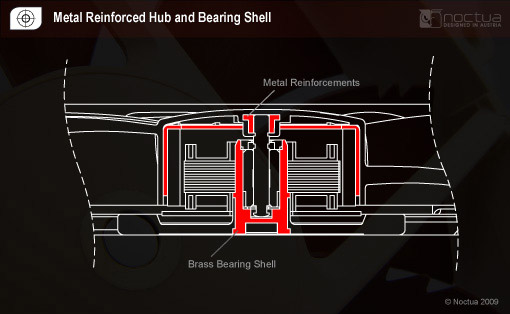

Из конструкционных особенностей отметим использование в новинке все того же гидродинамического подшипника с магнитным подвесом и насечек на лопастях, снижающих уровень шума. Но в отличие от ранее выпускаемых вентиляторов, в NF-P14 ввели металлические усилители для снижения вибраций и повышения срока службы изделия.

Noctua NF-P14

Скорость вращения крыльчатки составляет 1200 об/мин, которую при необходимости можно снизить до 900 об/мин при помощи переходника U.L.N.A. (черного цвета). Для NF-P12 скорость заявлена на уровне 1300 оборотов в минуту, которую также можно снизить до 900 об/мин за счет второго переходника. Если на плате количество разъемов для подключения вентиляторов ограничено, то можно воспользоваться разветвителем и подсоединить все «вертушки» к одному разъему.

Еще одна особенность NF-P14 заключается в использовании на статоре новинки металлической пластины с характеристиками продукта вместо пленочной наклейки.

NF-P12 NF-P14

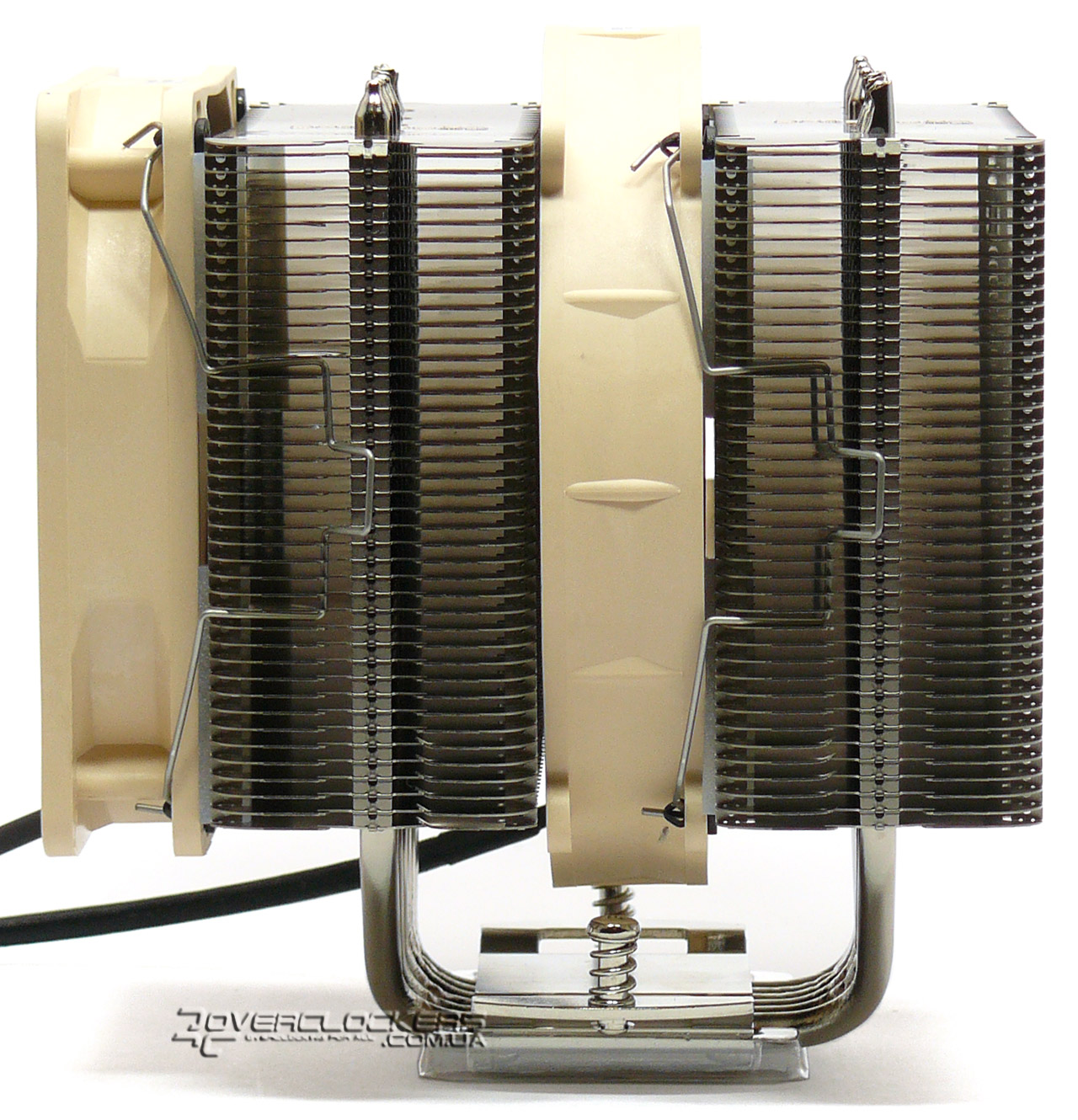

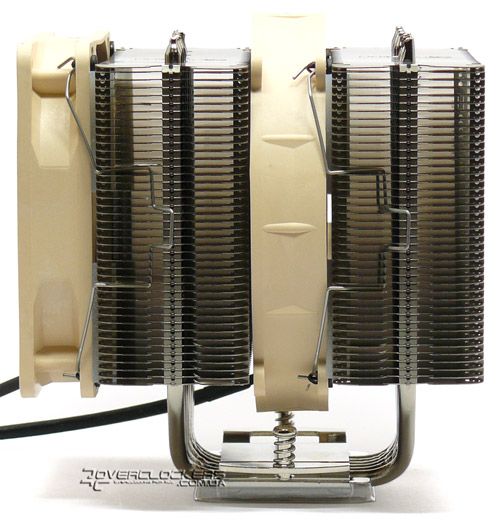

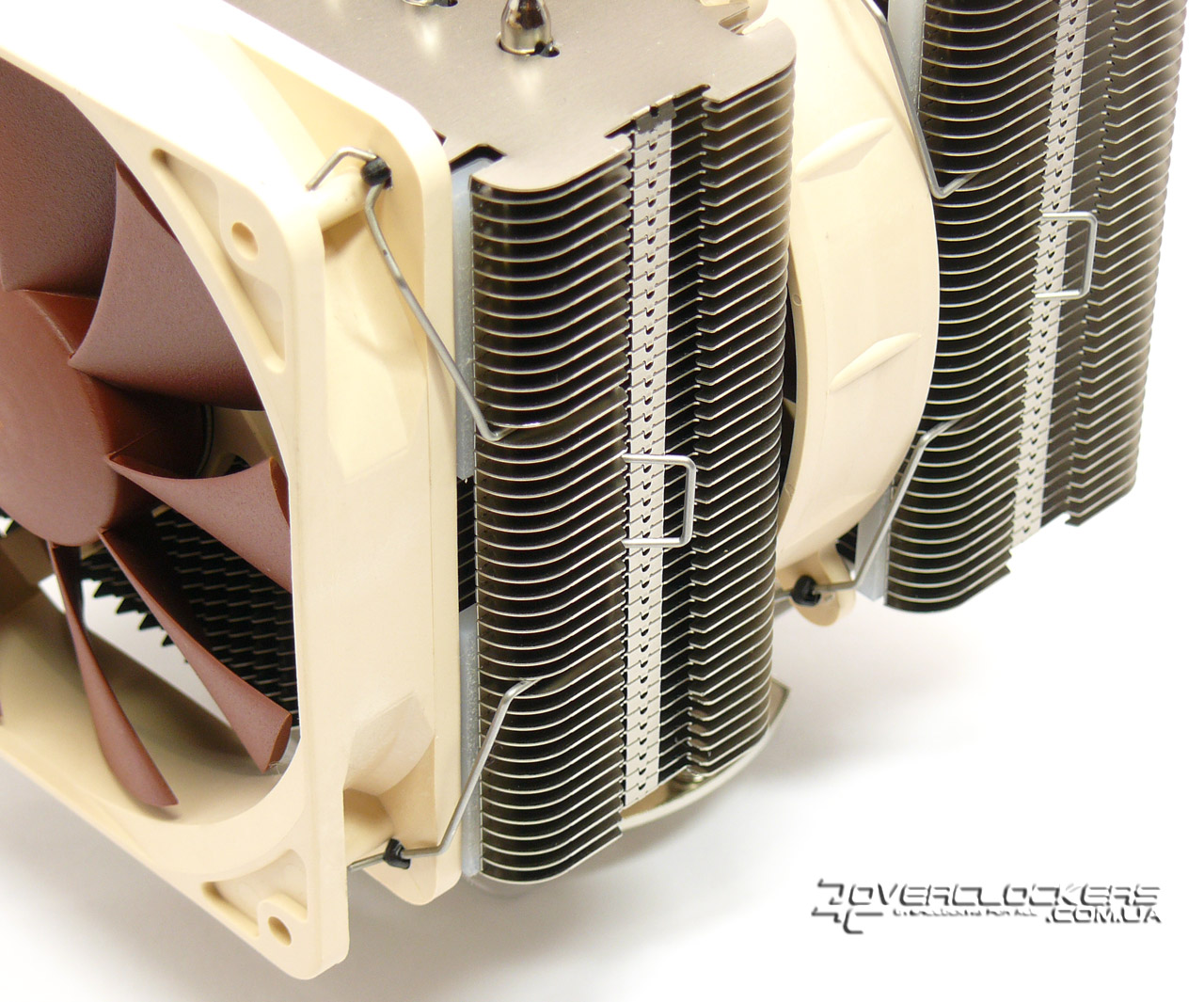

Крепление вентиляторов осуществляется за счет проволочных скоб, которые зацепляются за выемки на ребрах. Естественно, сперва необходимо установить радиатор на процессор, а уже потом вентиляторы.

Noctua NH-D14


Установка

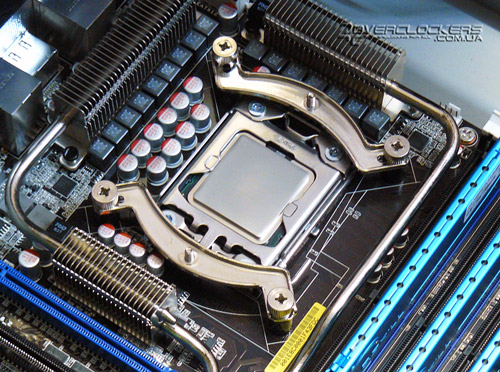

Установка кулера ничего сложного собой не представляет. Для платформы AMD достаточно снять пластиковую рамку на материнской плате. Последнюю не надо даже вынимать из корпуса. А вот для систем на базе процессоров Intel плату придется таки извлекать, чтобы установить крепление для кулера.

Noctua NH-D14

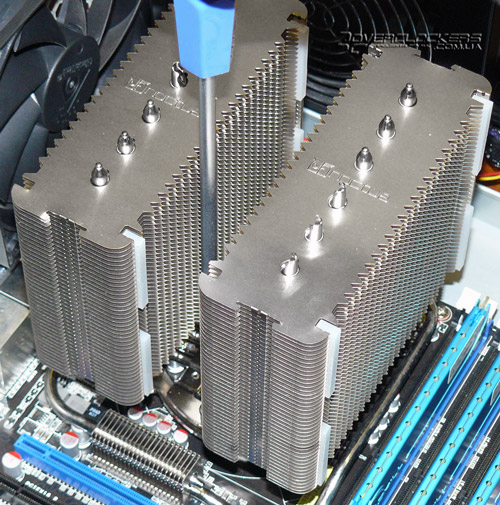

После на процессор (желательно перед этим обезжирить крышку CPU и основание кулера) наносится небольшая капля термопасты, устанавливается радиатор и закручиваются подпружиненные винты. Во избежание перекоса кулера винты следует затягивать не более одного-двух оборотов за раз. И так до полного упора.

Noctua NH-D14

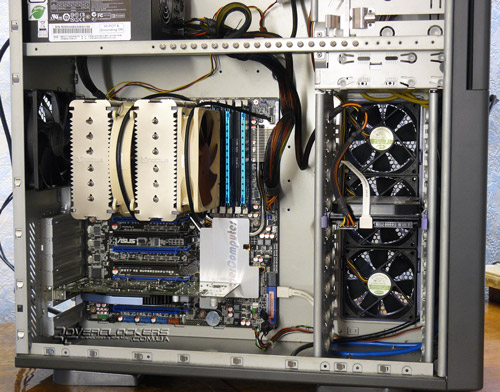

Потом уже устанавливаются вентиляторы и подключаются к материнской плате. Наша тестовая система имела следующий вид:

Noctua NH-D14
