Micro-ATX для энтузиастов: ASUS Rampage III Gene на Intel X58 Express

Семейство компактных, но при этом функционально богатых материнских плат ASUS ROG Gene известно еще с 2009 года, когда дебютировала модель Rampage II Gene. С тех пор тайваньские инженеры подготовили еще несколько решений этой серии для процессоров Intel. Продукт ASUS Rampage III Gene, который мы рассмотрим сегодня, является шагом вперед по сравнению с Rampage II Gene и тоже поддерживает четырех- и шестиядерные процессоры Core i7 в исполнении LGA1366.

ASUS Rampage III Gene

Будучи представителем линейки Republic Of Gamers, плата «по умолчанию» должна отвечать запросам наиболее требовательных любителей игр и фанатов разгона. Между прочим, если вы не планируете задействовать в системе сразу три или четыре дискретные видеокарты, то сможете отложить некоторую сумму на летний отдых, купив ASUS Rampage III Gene (около $260 в Украине) вместо полноформатных Rampage III Formula ($320) или Rampage III Extreme ($385). «Малышка» имеет всего два слота PCI Express 2.0 x16 для построения связок SLI или CrossFire, но при этом оба они работают на скорости x16.


Характеристики платы

Модель ASUS Rampage III Gene
Чипсет Intel X58 Express + ICH10R
Процессорный разъем Socket LGA1366
Процессоры Core i7-9xx
Память 6 DIMM DDR3 SDRAM 800/1066/1333/2200+, максимум 24 ГБ
Слоты PCI-E 2 PCI Express 2.0 x16@(16+16)
1 PCI Express 2.0 x4
Слоты PCI 1
Количество подключаемых вентиляторов
5x 4pin
Порты PS/2 1 (для клавиатуры)
Порты USB 2x 3.0 (оба на задней панели)
10x 2.0 (6 разъемов на задней панели)
1x 2.0 (ROG Connect)
ATA-133
Serial ATA 6 каналов SATA 3 Гбит/с (ICH10R)
2 канала SATA 6 Гбит/с (Marvell 9128)
eSATA
RAID 0, 1, 0+1, 5 (ICH10R)
Встроенный звук SupremeFX X-Fi 2 (7.1)
S/PDIF Оптический
Встроенная сеть Intel 82567V (10/100/1000 Мбит/с)
FireWire 2 (1 разъем на задней панели)
LPT
COM
BIOS/UEFI AMI BIOS
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности Кнопки включения, сброса системы, Clear CMOS и активации пользовательских настроек, контактная группа ProbeIt для снятия напряжений на основных узлах системы, ROG Connect, Voltiminder LED, MemOK!


Комплект поставки

Упаковка Rampage III Gene оформлена в традиционном для материнских плат ASUS ROG цветовом исполнении, с преобладанием оттенков красного. На лицевой стороне коробки имеются логотипы, информирующие о поддержке многочиповых графических конфигураций.

ASUS Rampage III GeneASUS Rampage III Gene

На обратной стороне обнаруживается подробный перечень характеристик устройства и приводятся реквизиты региональных представительств компании-производителя.

Перед ознакомлением с платой и комплектными аксессуарами нам напоминают о технологических преимуществах серии Republic Of Gamers. В качестве «бонуса» к Rampage III Gene прилагается Антивирус Касперского.

ASUS Rampage III Gene

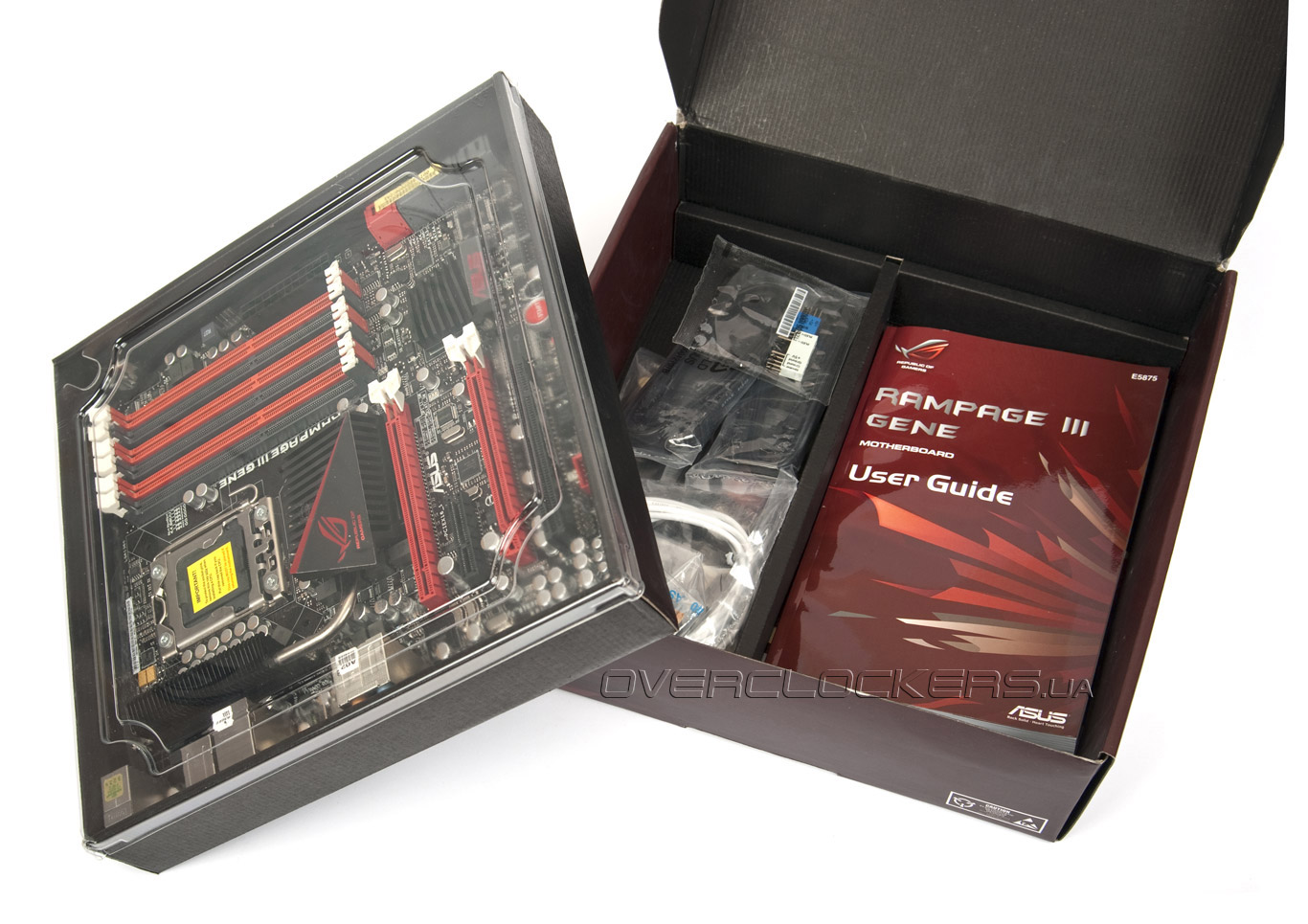

Во избежание механических повреждений плата помещена в отдельную коробку.

ASUS Rampage III Gene

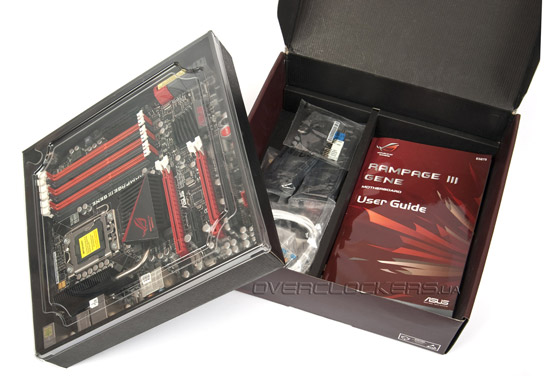

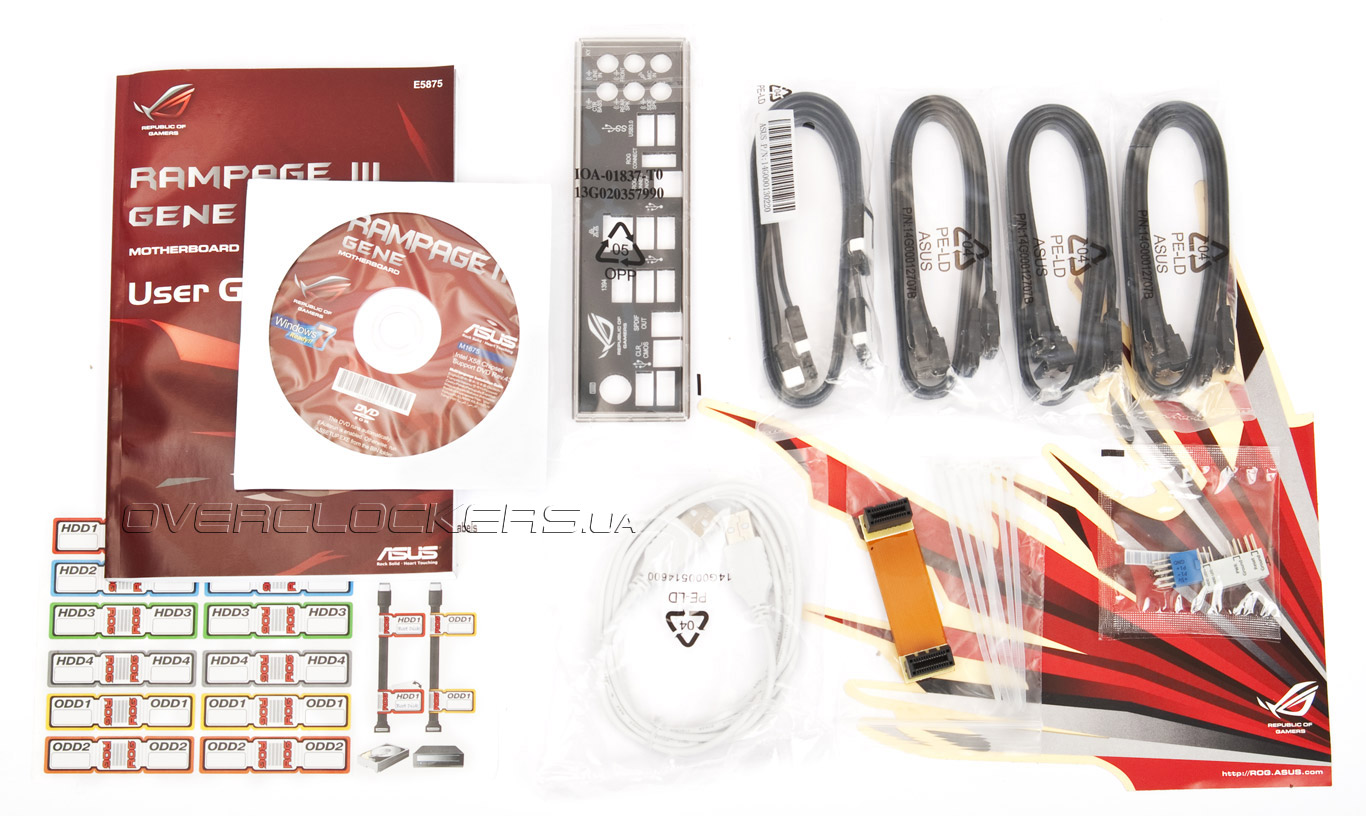

Под ней находятся следующие аксессуары:
  • руководство пользователя;
  • диск с драйверами и утилитами;
  • наклейки на корпус и интерфейсные кабели;
  • заглушка для задней панели;
  • набор пластмассовых стяжек;
  • Q-коннекторы;
  • мостик SLI;
  • набор кабелей SATA;
  • кабель USB для обеспечения работы ROG Connect.
ASUS Rampage III Gene


Внешний вид и функциональность

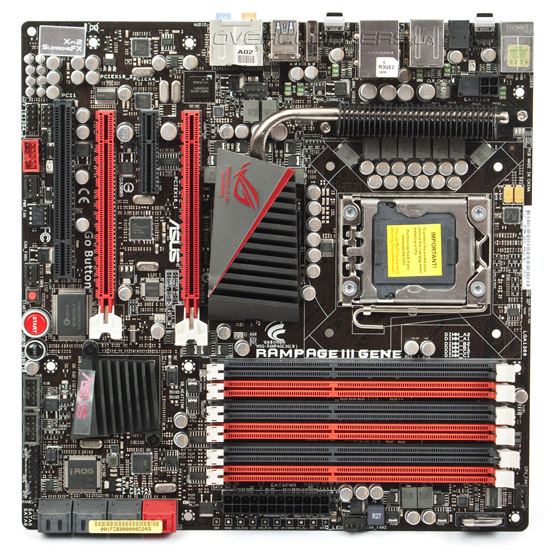

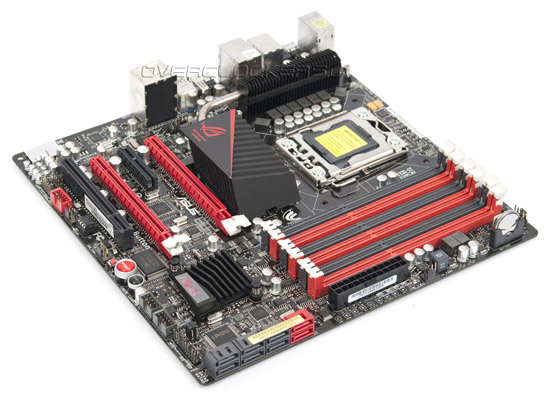

Под стать упаковке ASUS Rampage III Gene выполнена в красно-черной гамме. Набортных элементов много, и разместить их на квадрате текстолита размером 244 x 244 мм было явно непросто.

ASUS Rampage III Gene

В отличие от рассмотренной ранее ASUS P8P67M-Pro, данная плата требует массивной системы охлаждения. Северный мост Intel X58, который включает 40 линий PCI-E (у P67 — 8 линий), довольно горяч. Дополнительное питание подается через 8-контактный разъем EPS12V.

ASUS Rampage III Gene

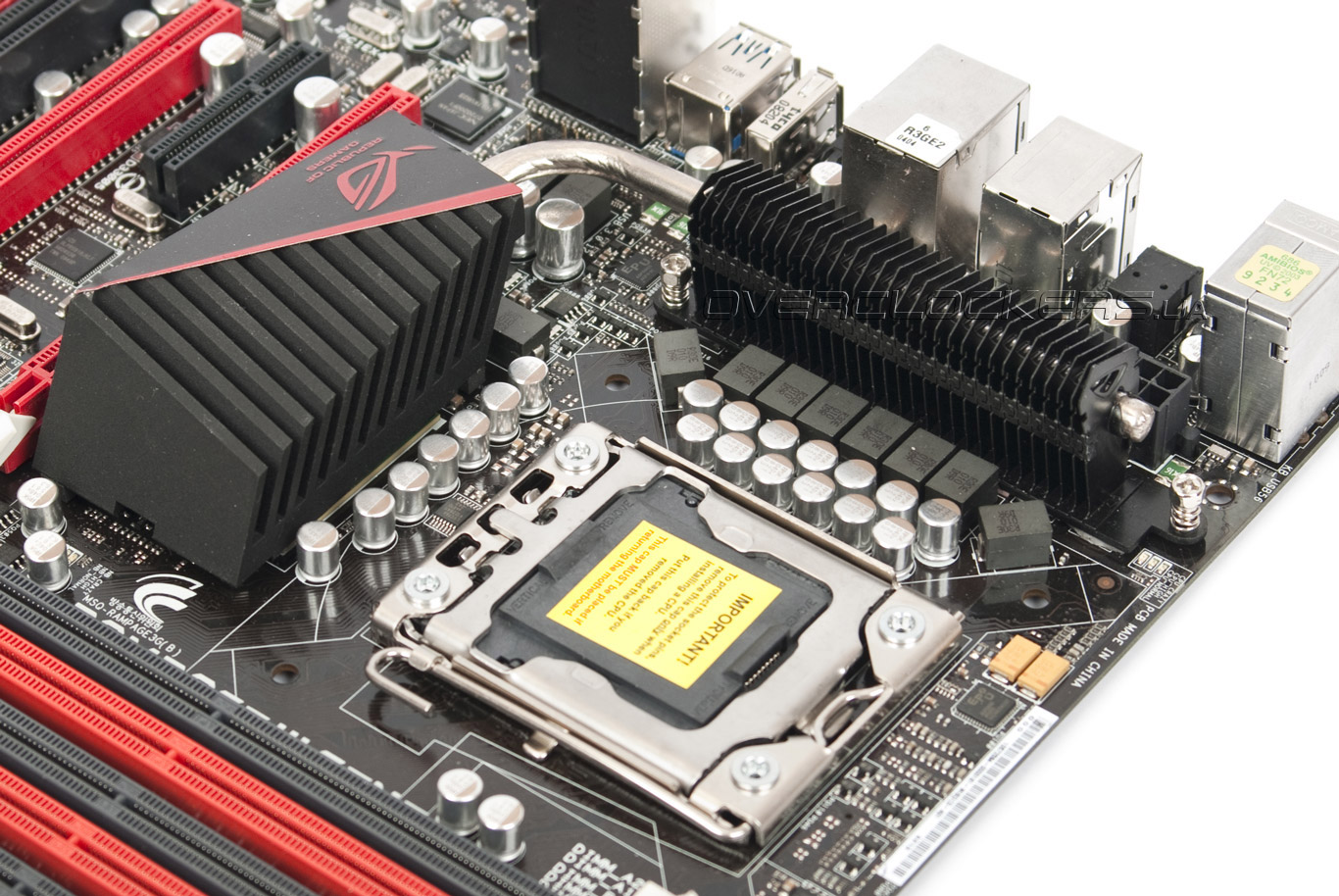

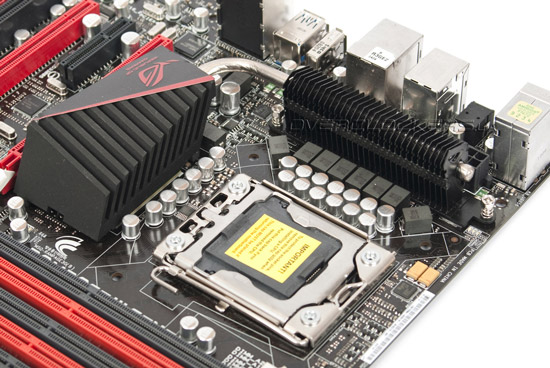

В цепях питания процессорного гнезда LGA1366, равно как и на всей поверхности платы, используются только твердотельные конденсаторы. Сокет запитан по (8+2)-канальной схеме. По две силовых фазы приходится на чипсет и разъемы для оперативной памяти. Rampage III Gene поддерживает все имеющиеся на рынке четырех- и шестиядерные CPU с 1366 контактами. Для корректной работы флагманской модели Core i7-990X Extreme Edition понадобится BIOS версии 0704 или более свежий.

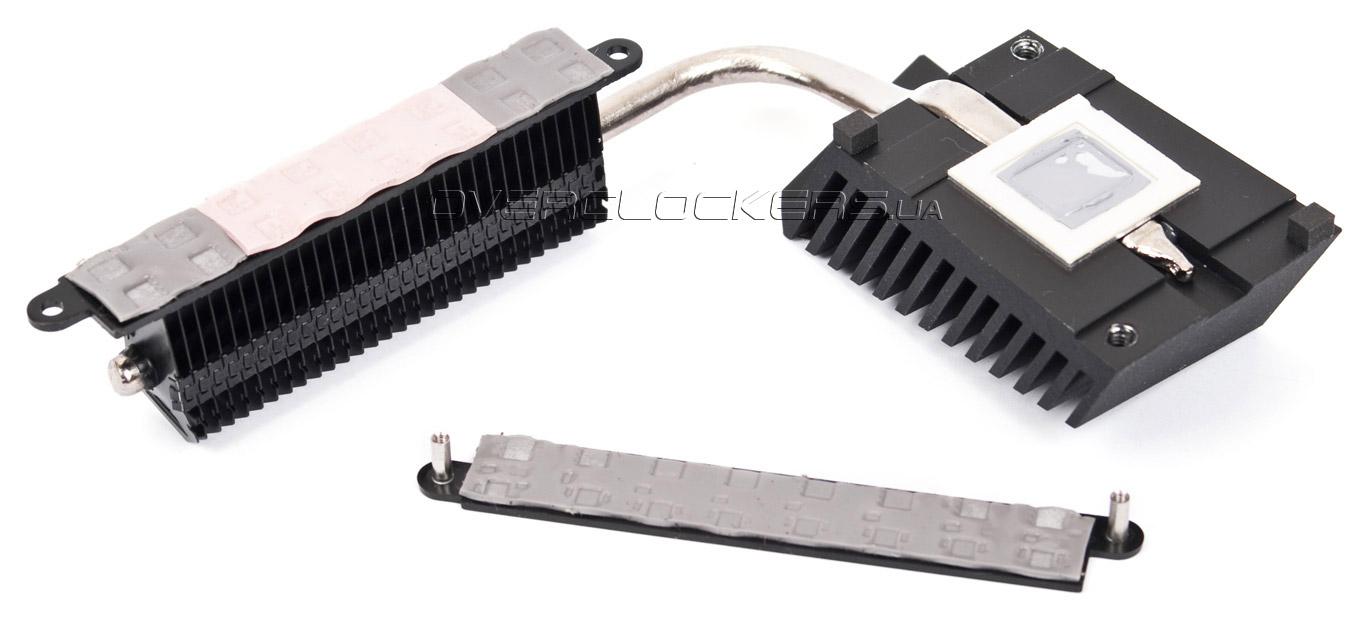

Установленные на северном мосту и транзисторах VRM радиаторы объединены тепловой трубкой для равномерного распределения температурной нагрузки.

ASUS Rampage III Gene

Несколько транзисторов вынесены на тыльную сторону PCB. Их охлаждает небольшая алюминиевая пластина.

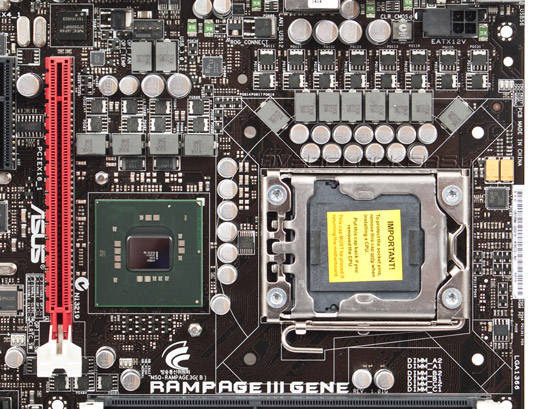

Так выглядит околосокетное пространство «без одежки»:

ASUS Rampage III Gene

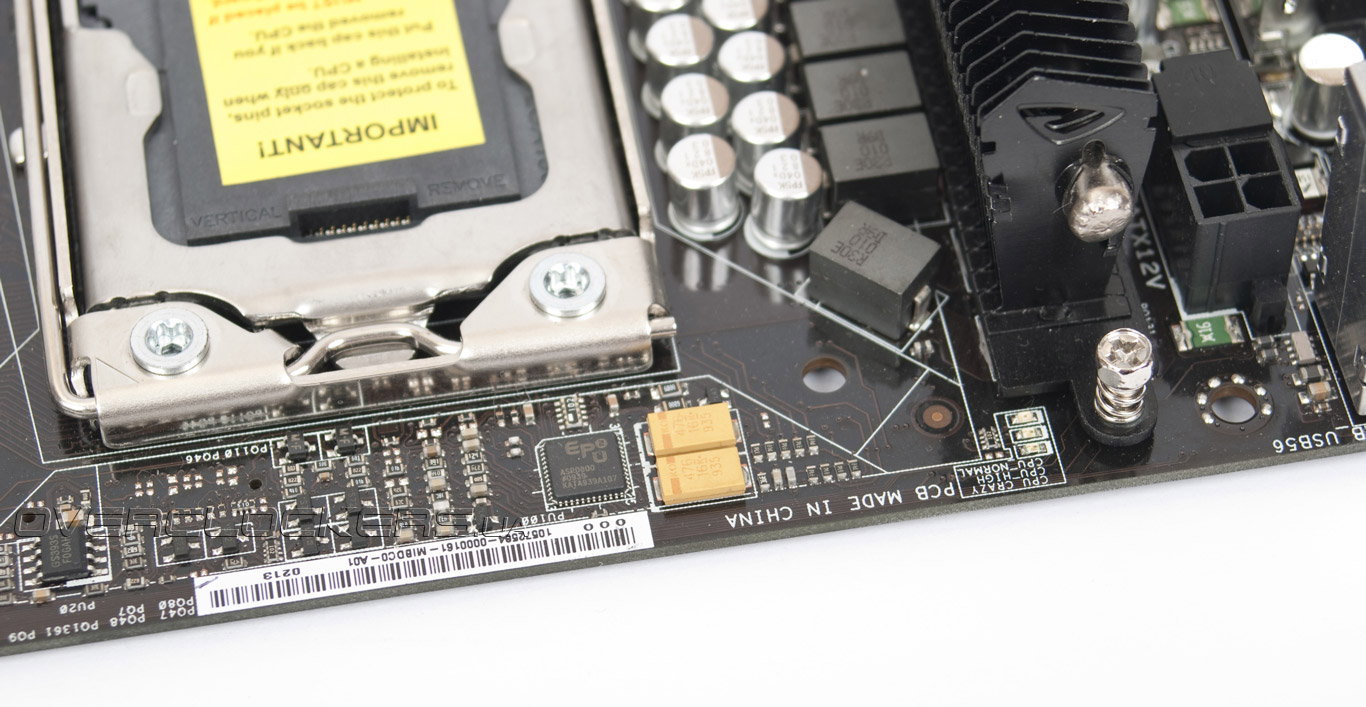

В непосредственной близости от силовых элементов распаяны две микросхемы Energy Processing Unit (EPU), в круг обязанностей которых входит динамическое отключение фаз питания в режиме простоя либо малой нагрузки. Таким образом достигается экономия электроэнергии и продлевается срок службы устройства.

ASUS Rampage III Gene

Стандартные для плат LGA1366 шесть слотов DIMM предназначены для установки трехканальных наборов DDR3 с частотой от 1066 до 2200 МГц. Полный список совместимых комплектов оперативной памяти доступен по ссылке. Поддерживаются и оверклокерские профили Intel XMP.

ASUS Rampage III Gene

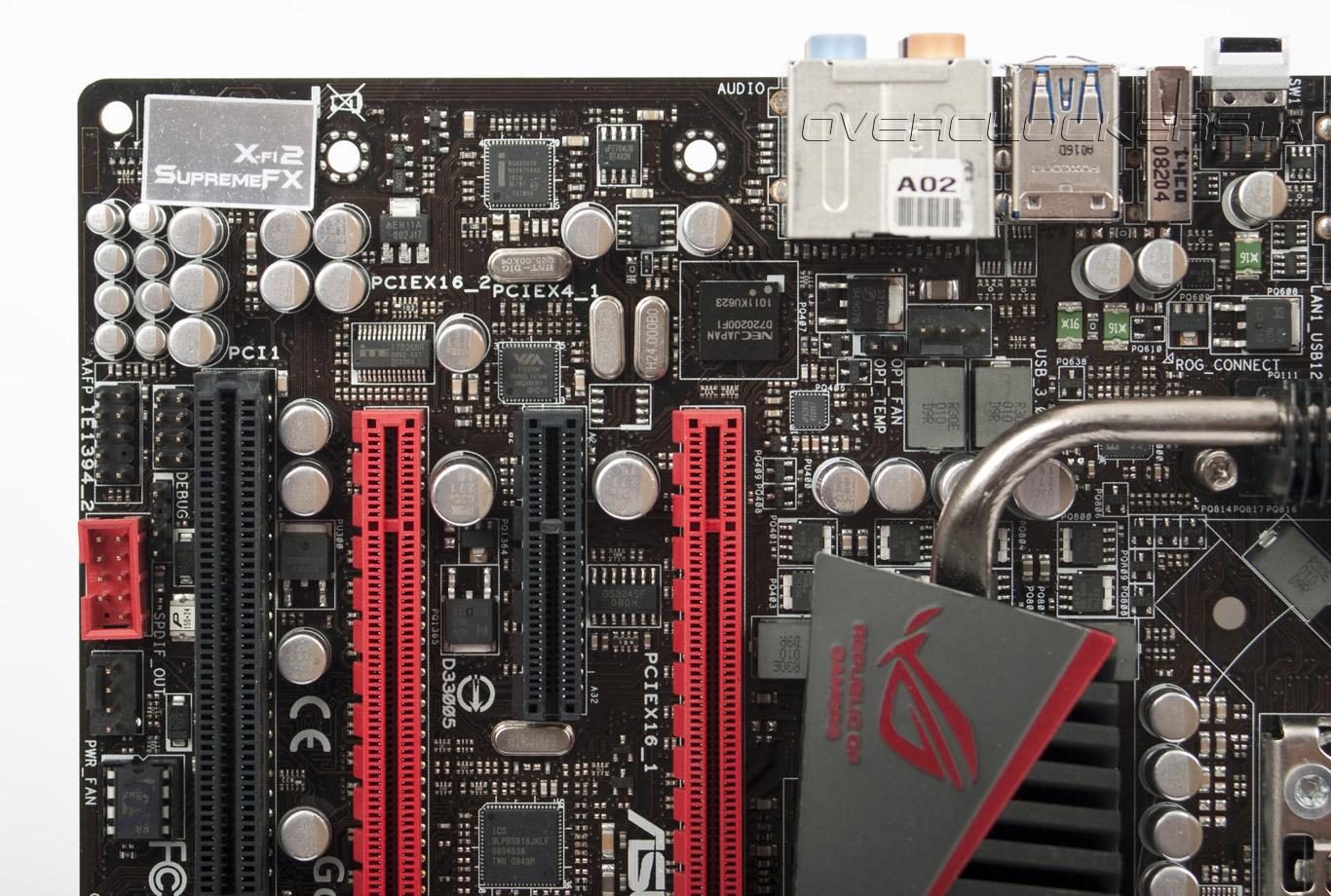

Разъемы для видеокарт PCI Express 2.0 x16 (красного цвета) расположены на удалении друг от друга — с таким расчетом, чтобы пара ускорителей поместилась в корпусе формата Mini-Tower. В то же время, две двухслотовые видеокарты обязательно закроют собой слоты расширения PCI-E x4 и PCI v.2.2, создав проблему для тех, кому недостаточно одного сетевого разъема на задней панели.

ASUS Rampage III Gene

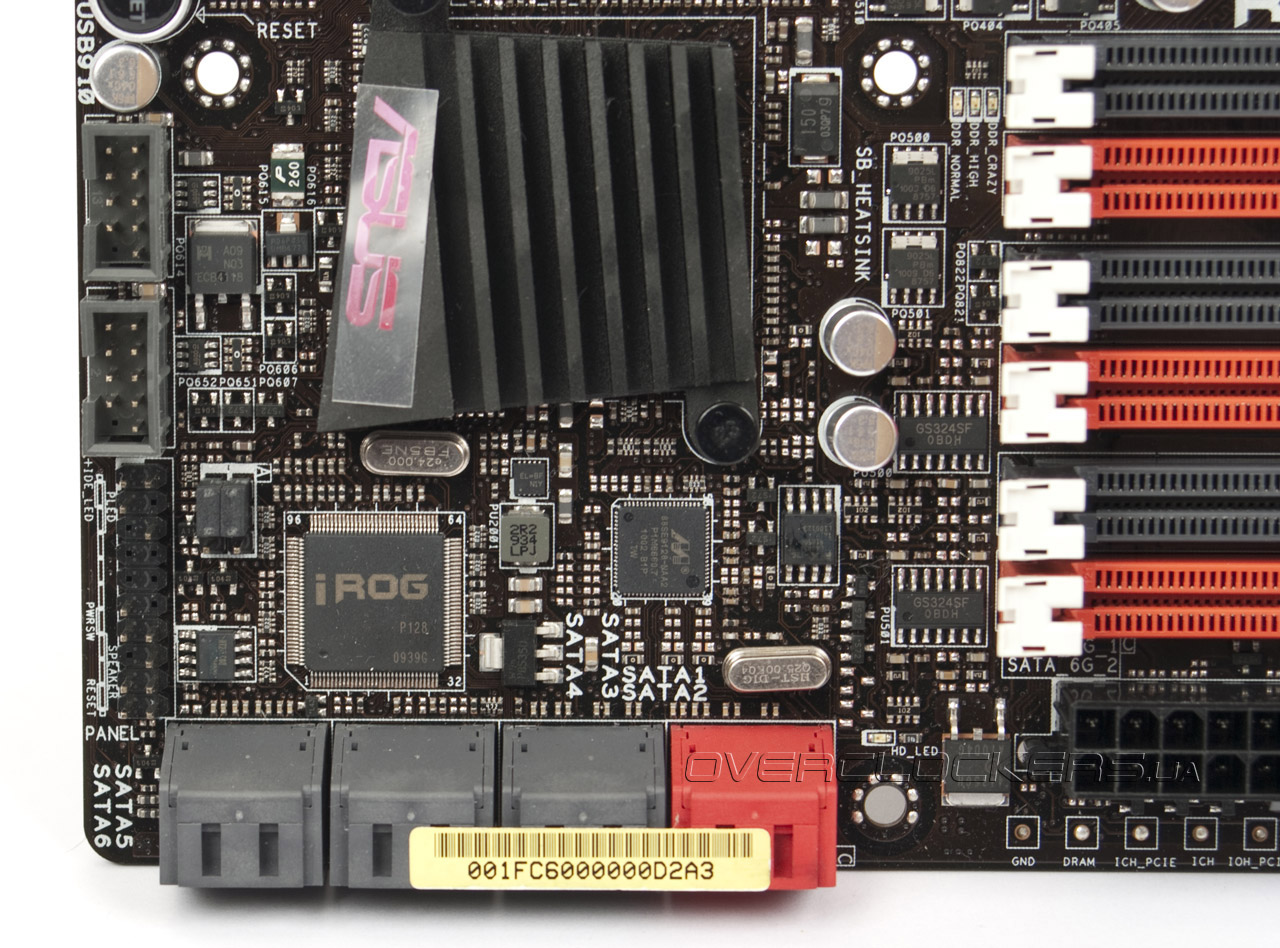

Шесть портов Serial ATA с пропускной способностью 3 Гбит/с реализованы силами встроенного в южный мост ICH10R контроллера и поддерживают RAID-массивы типов 0, 1, 0+1 и 5. Соседние разъемы SATA 6 Гбит/с (красные) можно задействовать для подключения скоростных SSD-накопителей. Напомним, что проблемы с внутренним контроллером SATA-II были выявлены только у материнских плат для Sandy Bridge на базе наборов системной логики Intel 6-й серии степпинга B2.

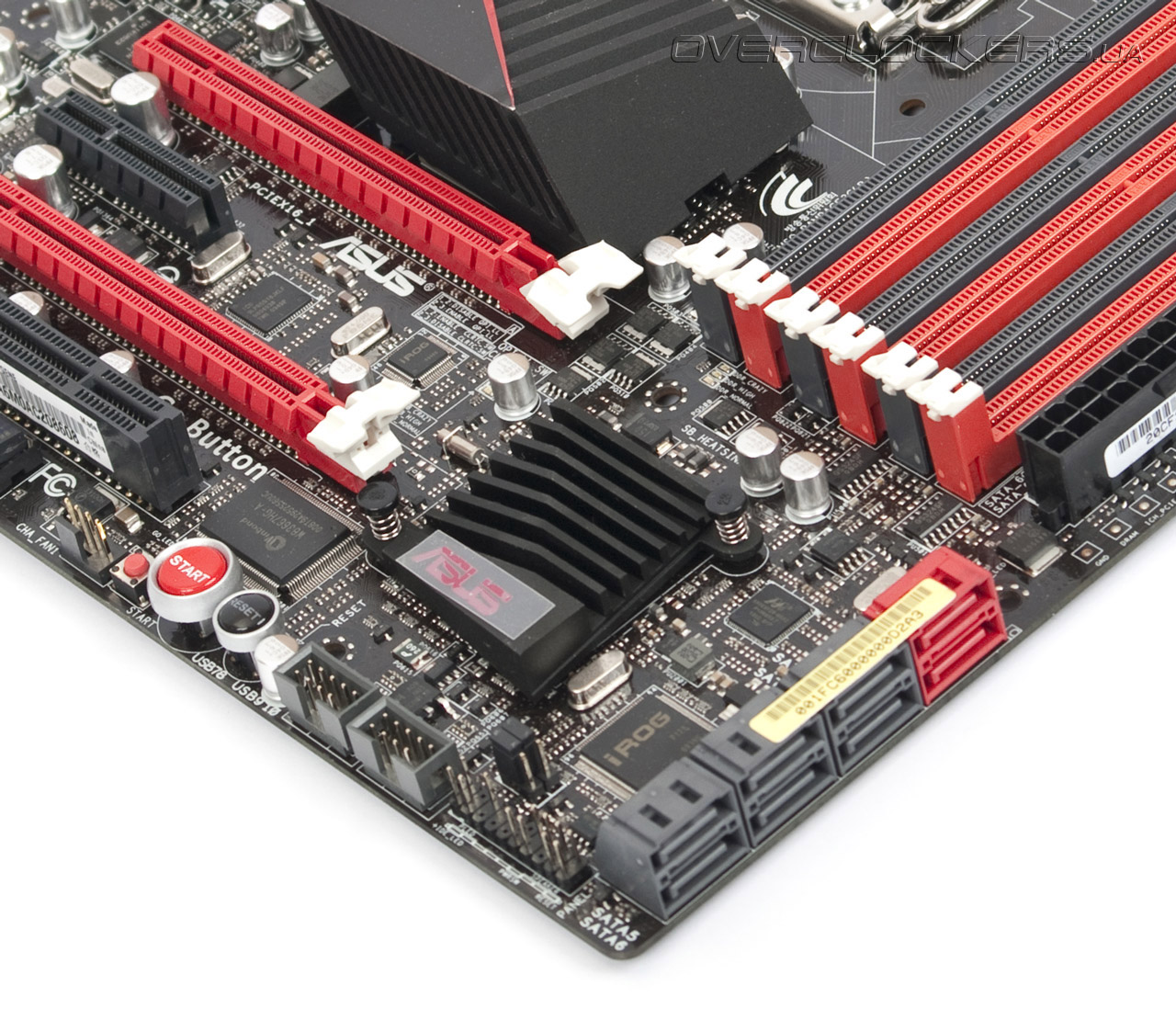

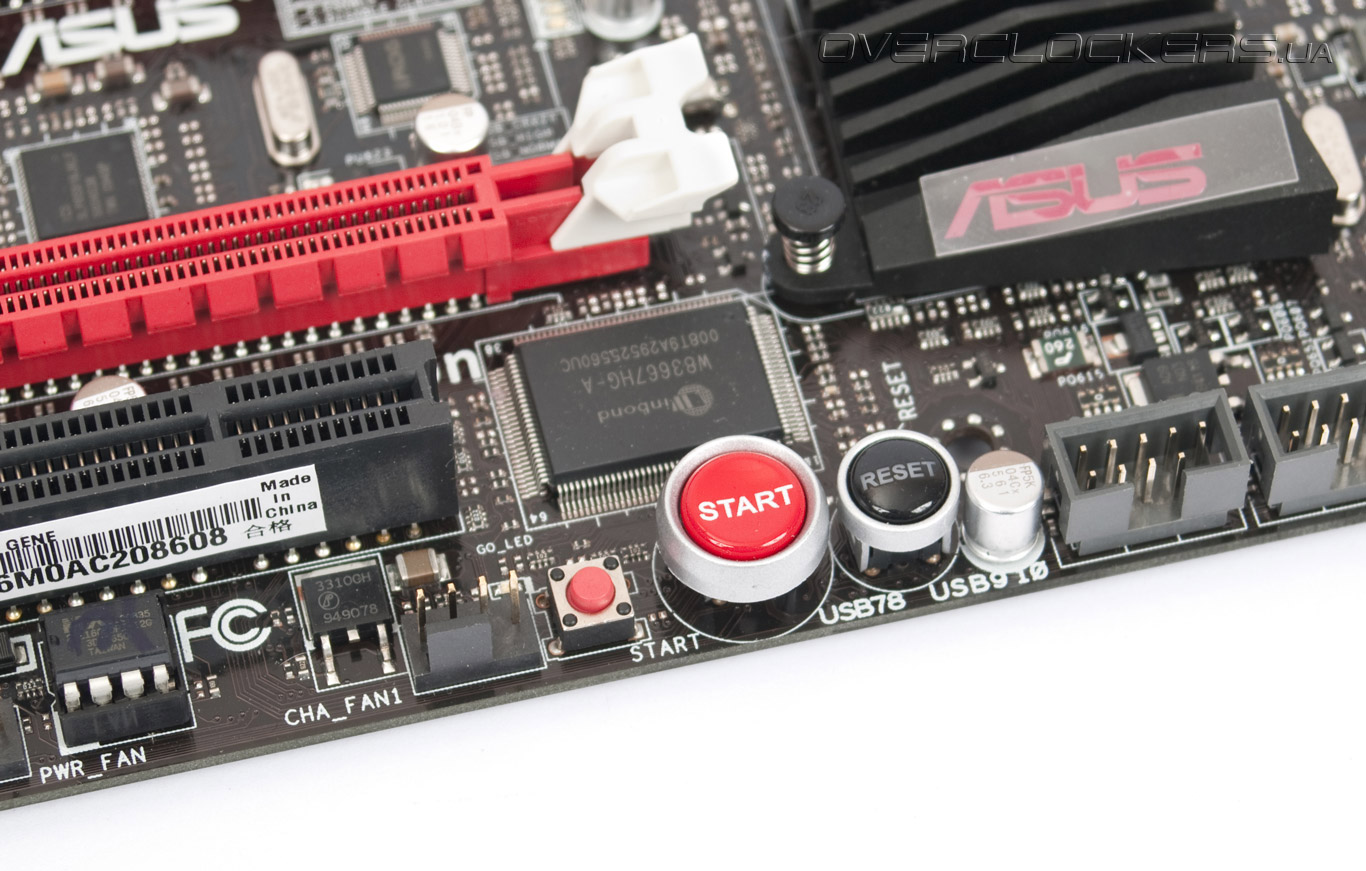

Рядом с теплосъемником чипсета ICH10R находятся две микросхемы iROG, которые управляют фирменными функциями ASUS ROG на аппаратном уровне. У нижнего края платы теснятся: «флешка» BIOS, 4-штырьковый разъем для корпусного вентилятора (всего таких разъемов пять), кнопки Go (для загрузки пользовательских настроек напряжений), Start и Reset.

ASUS Rampage III Gene

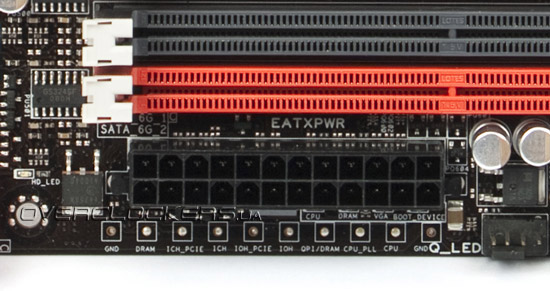

Объявленная в спецификациях Rampage III Gene возможность ProbeIt есть не что иное, как группа контактов для замера основных напряжений — отличное подспорье для профессиональных оверклокеров.

ASUS Rampage III Gene

Нельзя не отметить наличие на плате 7.1-канального аудиокодека SupremeFX X-Fi 2, отмеченного сертификатом THX TruStudio Pro и поддерживающего технологии X-Fi Extreme Fidelity, EAX Advanced 5.0 и Open AL. Степень реалистичности звука в играх мы не проверяли ввиду дефицита времени, так что поверим ASUS на слово.

ASUS Rampage III Gene

Неподалеку разместились гигабитный сетевой контроллер Intel 82567V, контроллер NEC D720200F1 (USB 3.0), чипы ITE IT8268R (разгон) и VIA VT6315N (интерфейс IEEE 1394a).

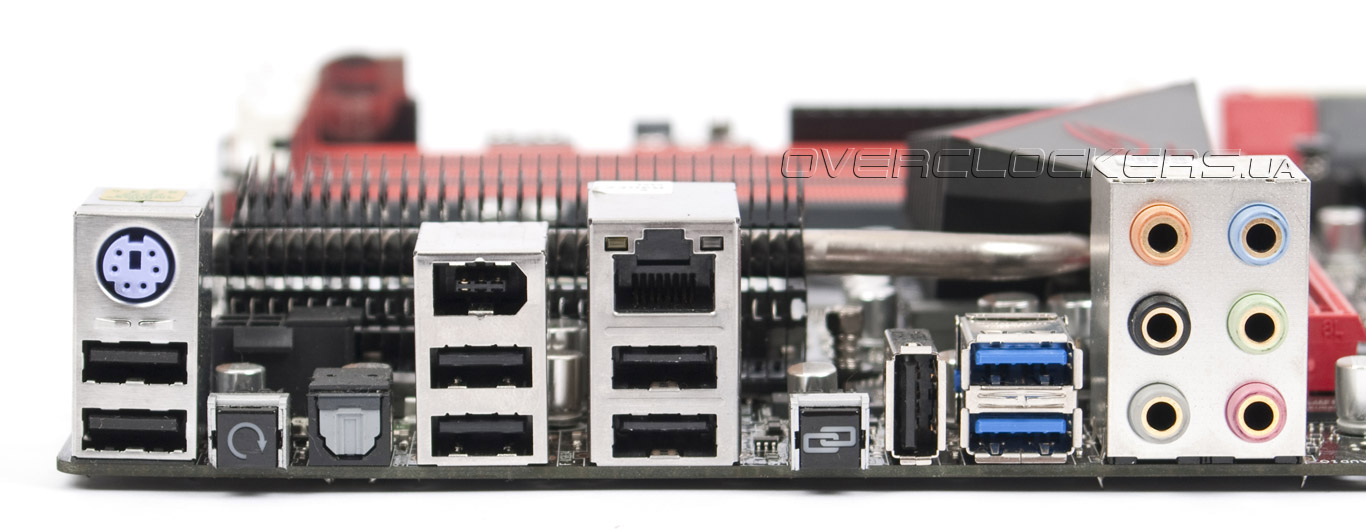

Панель ввода-вывода составляют порты PS/2 для клавиатуры, оптический S/PDIF, шесть USB 2.0 для подключения внешних устройств, FireWire, Gigabit Ethernet, пара SuperSpeed USB и аудиоразъемы Mini-Jack.

ASUS Rampage III Gene

Там же находятся кнопка сброса настроек BIOS и кнопка ROG Connect, а по соседству — выделенный разъем USB 2.0, который сослужит хорошую службу при удаленном управлении ресурсами платы.
