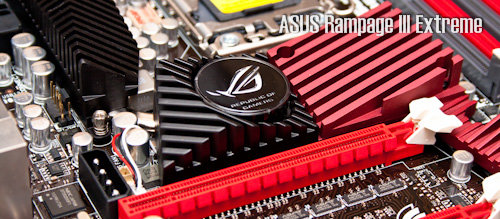

Компания ASUS, как одна из лидеров IT-индустрии, может предложить широкий спектр игровой продукции, часть из которой уже не первый год продается под хорошо разрекламированным брендом Republic of Gamers. Одна из «звездных» материнских плат оказалась у нас в руках. Итак, героиня сегодняшнего обзора — Rampage III Extreme.
Перед тем как приступить к осмотру содержимого упаковки, хотелось бы обратить внимание читателей на рынок системных плат для процессоров Core i7 в конструктивном исполнении LGA 1366. На сегодняшний день у отечественных продавцов достаточные складские запасы соответствующих устройств и у относительно обеспеченных энтузиастов, как правило, не возникает проблем с их покупкой. Почему относительно? Да потому, что связка из материнской платы, центрального процессора и трехканального набора памяти вытянет из кошелька порядочную сумму, которую рядовой пользователь может себе и не позволить. Если же речь заходит о топовой конфигурации, будьте готовы положить несколько сотен вечнозеленых единиц сверху — «прокачанная» продукция именитых брендов никогда не стоит дешево.
И, тем не менее, что же взять обеспеченному энтузиасту в качестве основы для нового ПК? Выбор, как оказывается, не велик. Флагманское решение от компании MSI — плата Big Bang-XPower уже побывала в нашей тестовой лаборатории и даже заслужила награду редакции. Именно она является самым доступным решением в классе элитных устройств. Следующей по счету с разницей около 80 долларов идет ASUS Rampage III Extreme, которая является прямой наследницей исчезающей из прайс-листов Rampage II Extreme. Венчает тройку лидеров Gigabyte GA-X58A-UD9 — самая совершенная материнская плата для процессоров Core i7. К сожалению, она временно отсутствует в свободной продаже на территории Украины. Стоимость такого удовольствия до сих пор не опускалась ниже отметки в $600. А вот продукция компании EVGA последний раз была замечена около года назад. В настоящий момент официальные поставки данного американского бренда не осуществляются.
Другими словами на момент публикации материала ASUS Rampage III Extreme является самой дорогой десктопной материнской платой на отечественном рынке. Так ли она хороша, как её хвалят зарубежные пользователи, мы сейчас и узнаем.
Характеристики платы
| Модель | ASUS Rampage III Extreme |
| Чипсет | Intel X58 + ICH10R |
| Процессорный разъем | Socket LGA1366 |
| Процессоры | Core i7 |
| Память | 6 DIMM DDR3 SDRAM 800/1066/1333/1600*/1800*/2133*/2200* (* – OC), 24GB max |
| Слоты PCI-E | 4 PCI Express 2.0 x16 (2x16@8, 2x8) 1 PCI Express 1.1 x4 |
| Слоты PCI | 1 |
| Количество подключаемых вентиляторов | 8 (4pin) |
| Порты PS/2 | 1 |
| Порты USB 2.0 | 9 (7 на задней панели) |
| Порты USB 3.0 | 2 на задней панели (NEC uPD720200F1) |
| ATA-133 | – |
| Serial ATA | 6 каналов SATA-II (ICH10R) 1 канал SATA-II (JMicron JMB363) 2 канала SATA 6Gb/s (Marvell 88SE9128) |
| eSATA | 1 канал (JMicron JMB363) |
| RAID | 0, 1, 5, 10 (ICH10R) 0, 1 (Marvell 88SE9128) |
| Встроенный звук | Realtek ALC889 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel WG82567V (Gigabit Ethernet) |
| FireWire | 2 (один на задней панели, VIA VT6308P) |
| LPT | – |
| COM | – |
| BIOS | AMI |
| Форм-фактор | ATX |
| Размеры, мм | 268 x 305 |
| Дополнительные возможности | ROG Connect, BIOS Flashback, ASUS Q-LED, Extreme Engine Digi+ |
Послужной список впечатляет. Трудно что-то добавить, да и зачем?
Внешний вид и упаковка
Большая красочная коробка это верный признак того, что перед нами находится топовое устройство.
Лицевая сторона малоинформативна. Кроме огромного названия и нескольких логотипов на ней ничего не найти. А вот откидной разворот более насыщен данными:
Через прозрачное окно в коробе хорошо просматривается материнская плата. Такой прием маркетологи ASUS применяют далеко не первый раз.

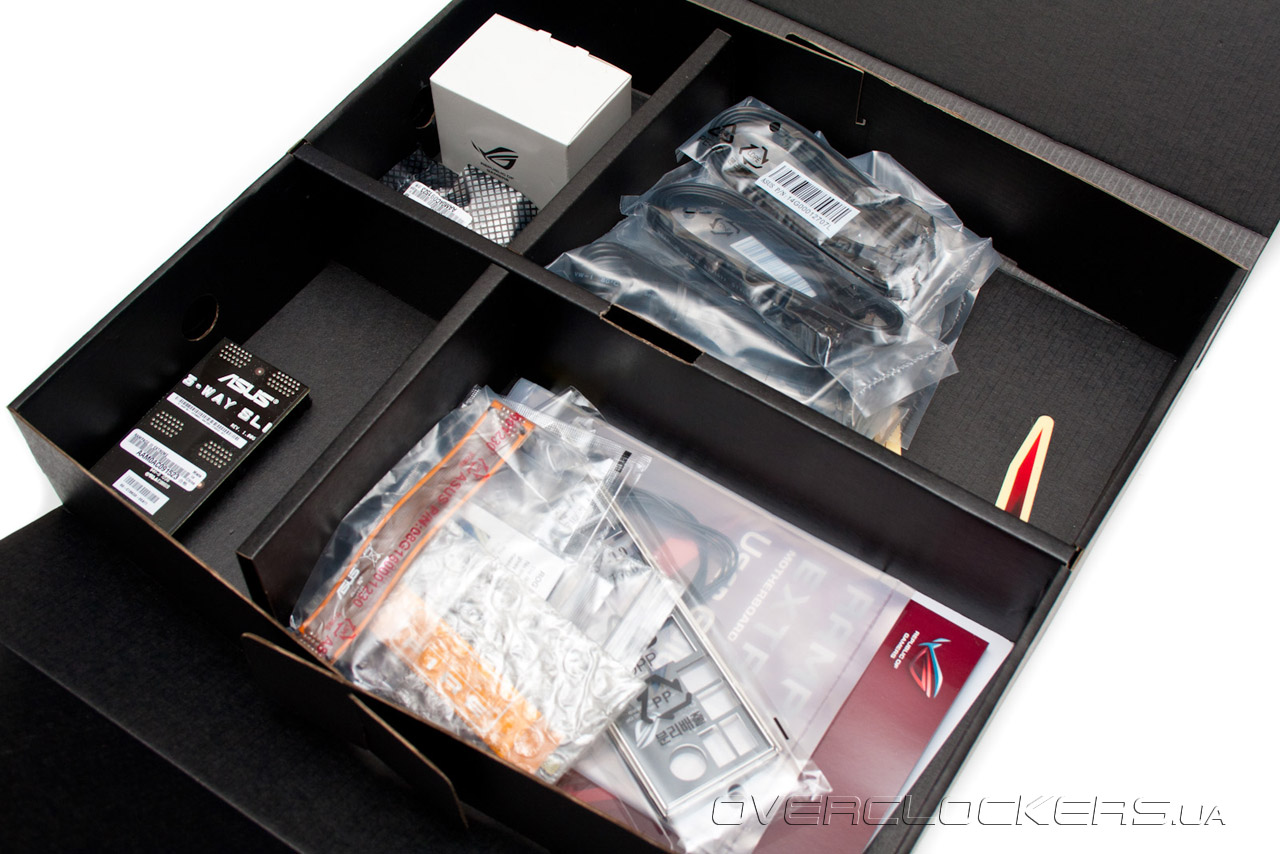

Внутреннее пространство упаковки разделяют два короба. В одном из них находится плата, в другом лежит набор всех необходимых аксессуаров.

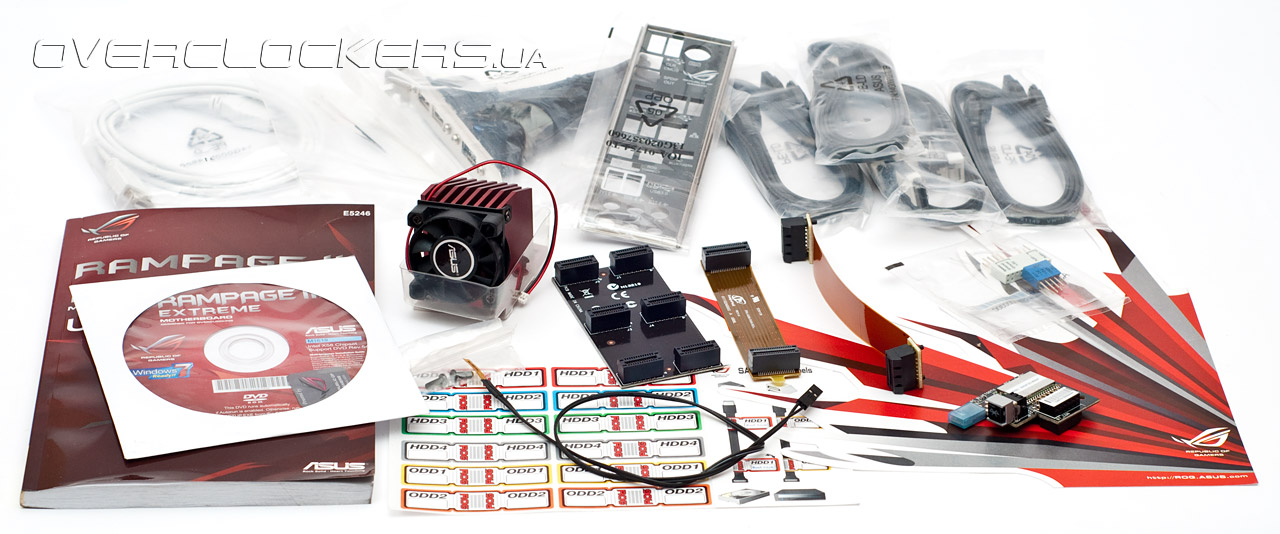

Их действительно много:
- шесть шлейфов SATA;
- два шлейфа SATA 6 Гбит/с;
- один мостик ATI Crossfire;
- жесткий 3-way SLI мостик для карт NVIDIA;
- гибкий NVIDIA SLI мост для двух ускорителей;
- выносная планка с разъемами USB 2.0 и eSATA;
- руководство пользователя;
- диск с ПО и фирменной наклейкой;
- набор стяжек;
- заглушка на заднюю панель;
- USB кабель для ROG Connect;
- лист с наклейками для SATA накопителей;
- три переходника Q-Connector
- три термодатчика.

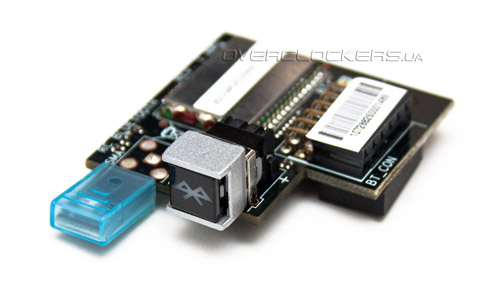

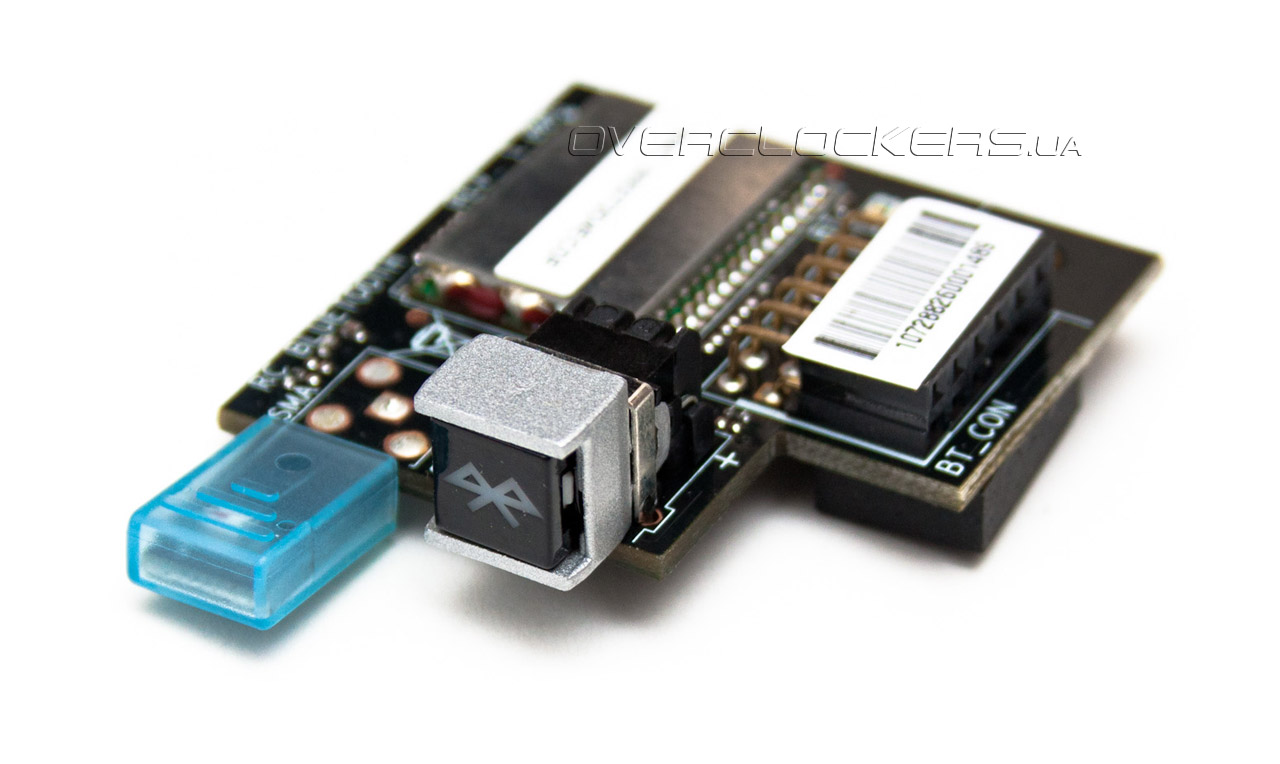

Но и это далеко не всё. Самое интересное идет дальше. Поставляемый в комплекте Bluetooth-модуль позволяет управлять системой посредством смартфона.

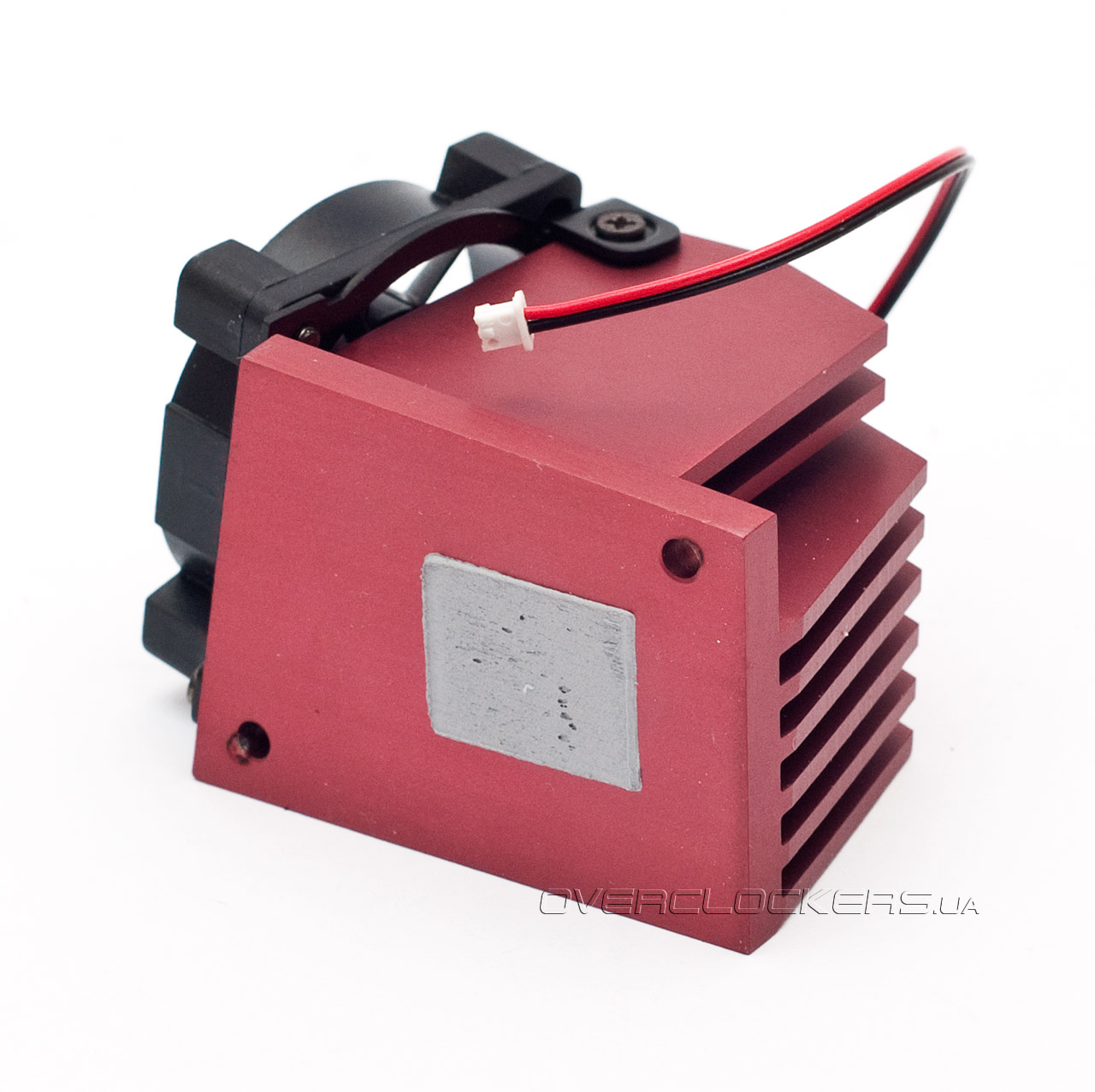

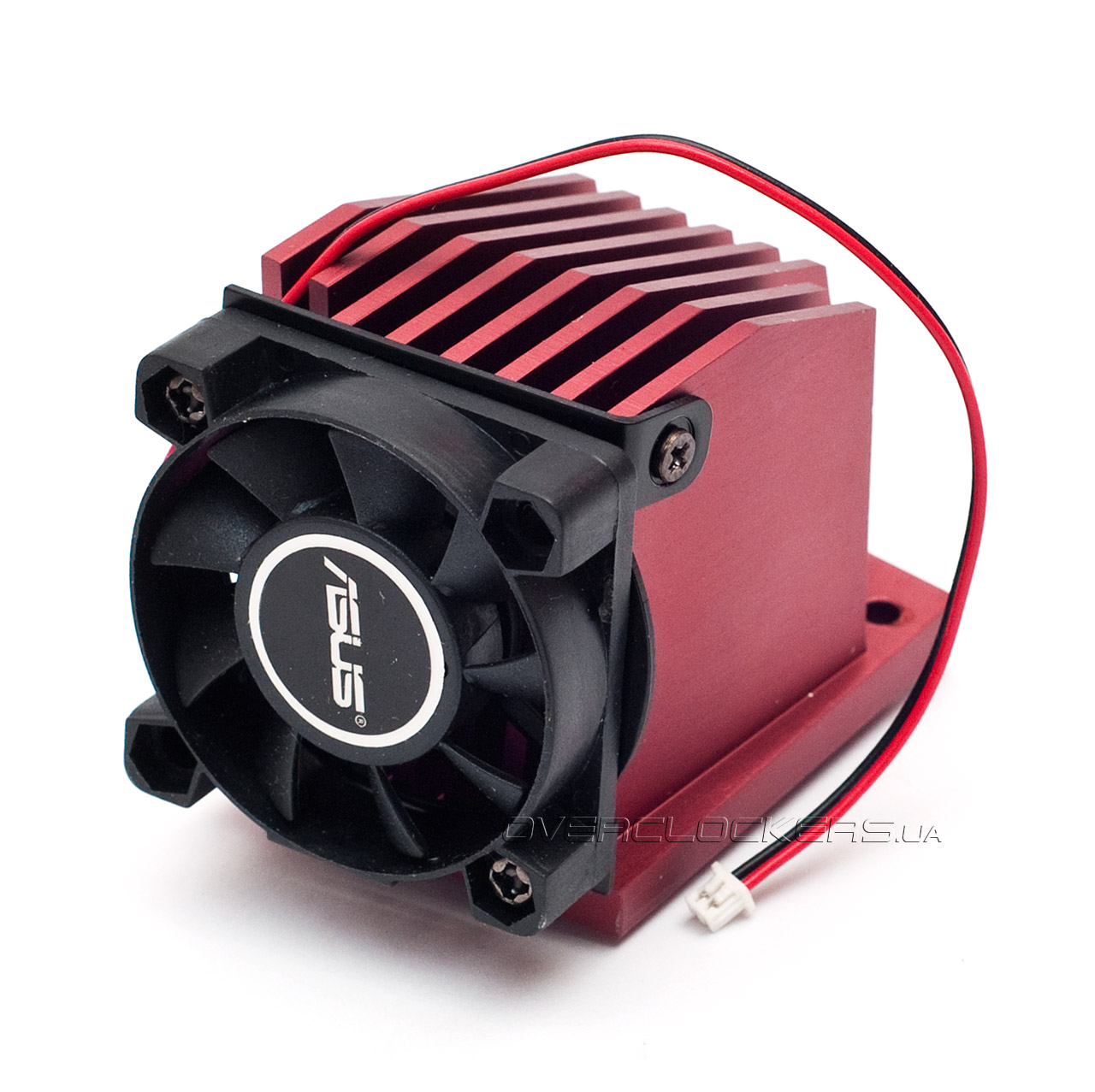

Поскольку чипсет Intel X58 не отличается умеренным тепловыделением, разработчики положили в набор дополнительный радиатор с 40-мм вентилятором.
Такой мини-охладитель поможет отыграть несколько градусов, но однозначно добавит системе шума.

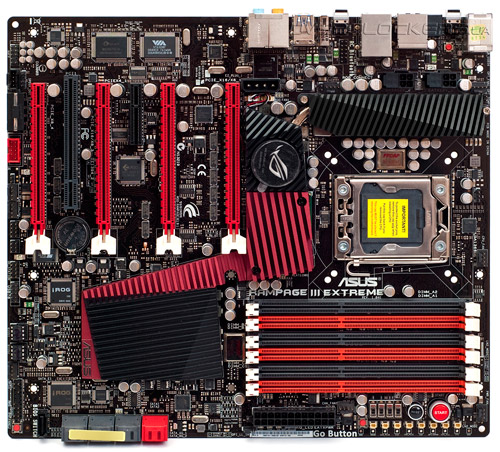

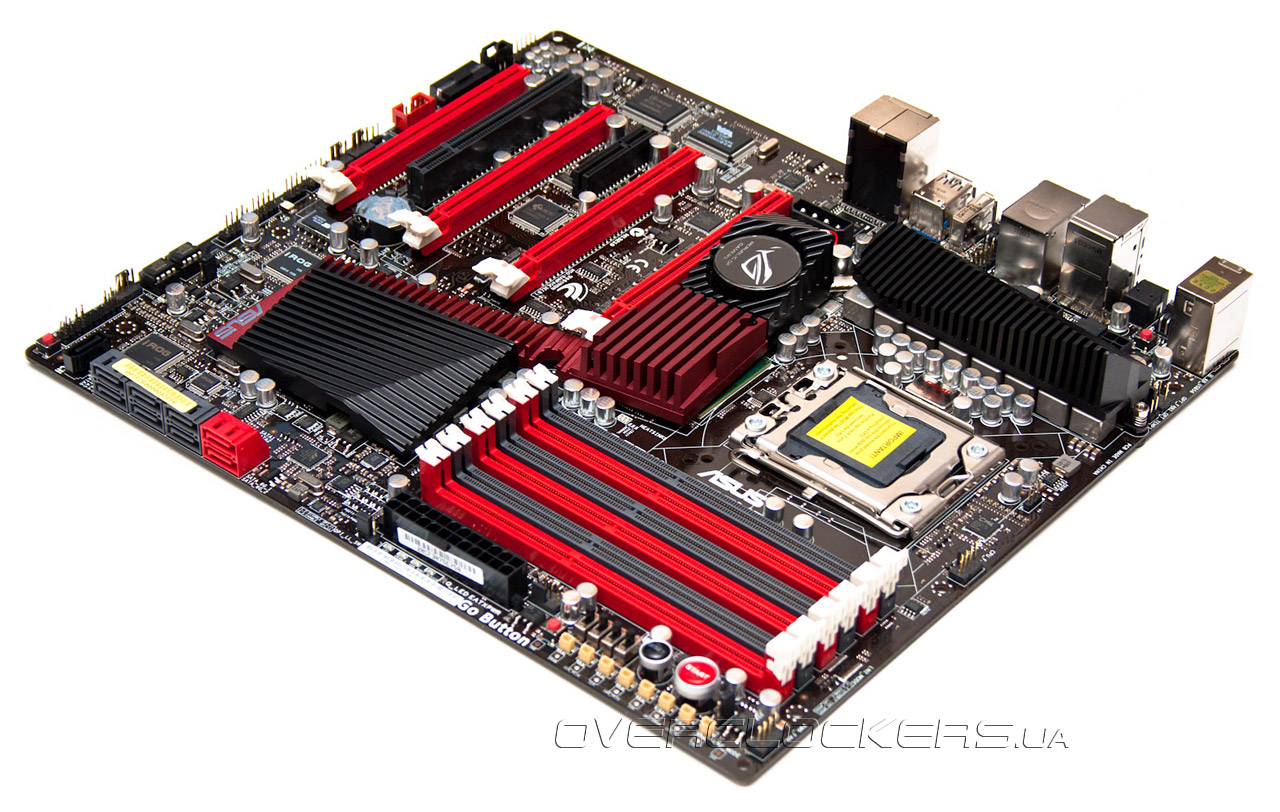

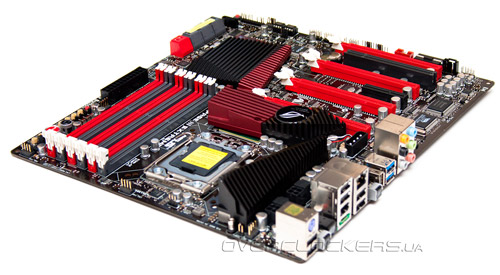

А вот и сама плата:
Ещё раз напомним, что это самая мощная плата для процессоров Core i7 от компании ASUS и, вероятнее всего, она будет оставаться таковой ещё какое-то время. Она серьезно отличается от Rampage II Extreme, причем в лучшую сторону. В новой ревизии «рампаги» разработчики смогли улучшить разгонный потенциал устройства и уделили особое внимание стабильности.
На первый взгляд топология размещения элементов идеальна. Все необходимые компоненты находятся на своих местах, ничего друг другу не мешает. Впрочем, это и неудивительно — в продукции такого класса даже мелкие огрехи не допустимы. Цветовая гамма уже вполне привычна для обновленной серии Republic of Gamers. Комбинация красных и чёрных тонов дополнительно подчеркивает боевой дух рассматриваемой новинки.

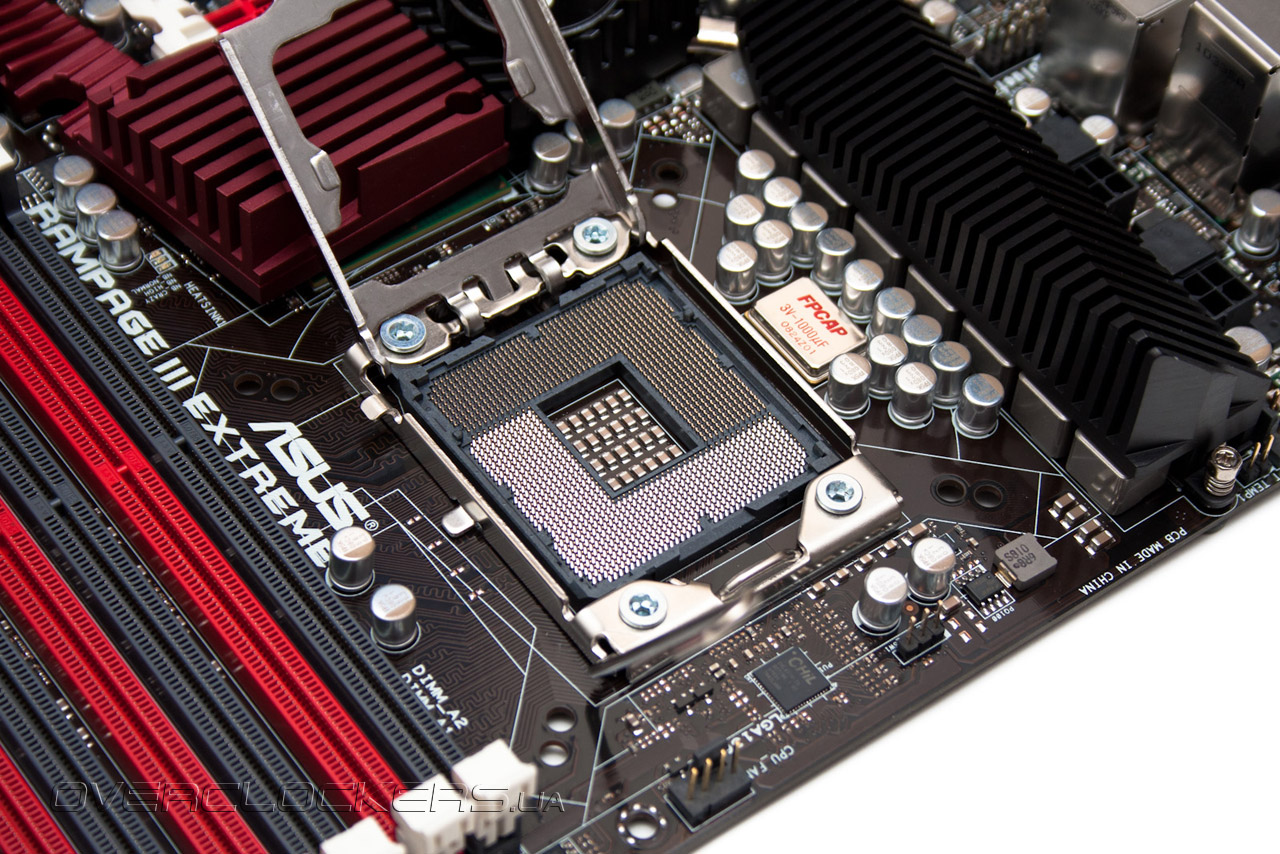

Что удивительно, владельцы морально устаревших систем охлаждения для разъема LGA 775 могут не тратиться на покупку новых кулеров и водоблоков. По углам вокруг сокета находятся два монтажных отверстия — для охладительных систем LGA 1366 и LGA 775:
В топовых платах это большая редкость.
Как многие уже заметили, печатная плата имеет немного нестандартные размеры. Несмотря на то, что ASUS Rampage III Extreme получилась шире, она с легкостью поместится в среднестатистический ATX корпус. Владельцы просторных кейсов могут и вовсе не беспокоиться о какой-либо несовместимости.
А теперь об органах управления и средствах мониторинга. Их просто великое множество.

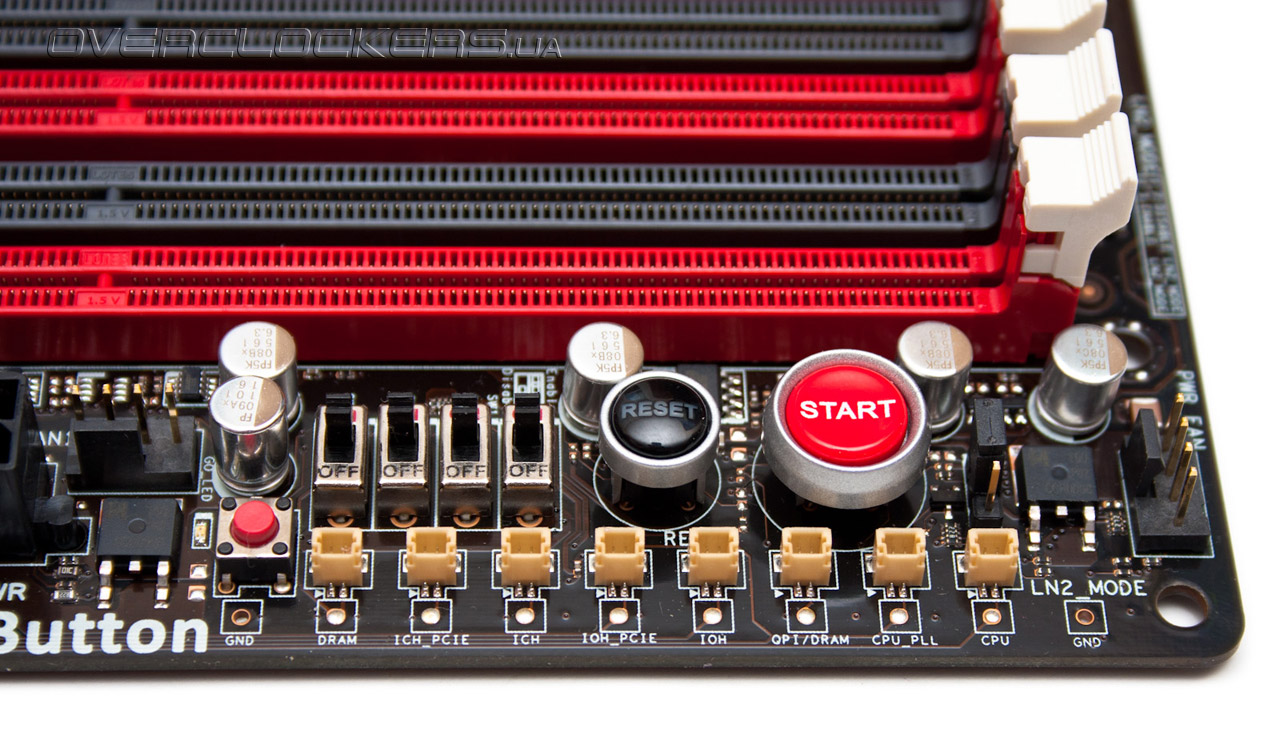

В правом верхнем углу помимо кнопок Start и Reset расположены четыре DIP-выключателя отвечающие за разъемы PCI Express 2.0 x16. Они позволяют обесточить незанятые слоты, тем самым уменьшив нагрузку на систему. Под ними находится ряд точек контроля ключевых напряжений, которые можно измерить с помощью мультиметра. Слева распаяна кнопка GO Button, отвечающая за функцию автоматического разгона. Чтобы ей воспользоваться, в настройках BIOS необходимо заранее сохранить требуемую конфигурацию частот и напряжений в специально отведенном для этого разделе. Когда это сделано, достаточно нажать на заветную кнопку и система налету подхватит заданные параметры.
Ну и совсем экзотика — джампер LN2 Mode. Его рекомендуют активировать на время азотных сессий для дополнительной стабильности. В таком режиме ПК должен более корректно реагировать на низкие температуры и не вываливаться в «колдбаг».

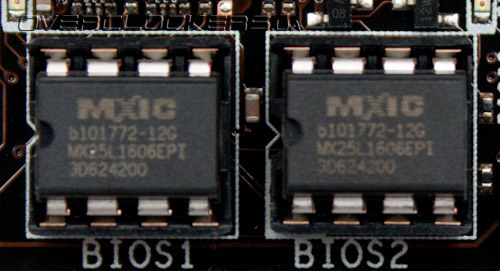

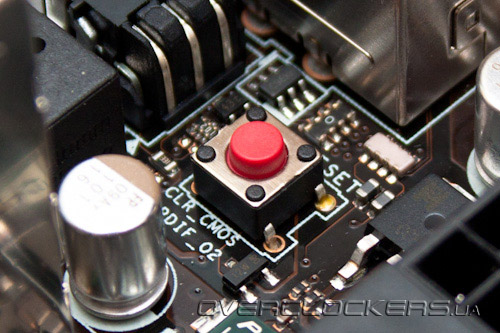

Впрочем, и это ещё не всё. За панелью ввода-вывода припрятана ещё одна крохотная кнопка — Q-Reset. Это свое рода «аварийная» клавиша для отключения питания CPU во время азотных процедур, на случай если режим LN2 Mode не сработал. Поскольку у материнской платы два независимых BIOS, разработчики предусмотрели ещё одну фирменную инновацию — переключатель BIOS Switch. Он позволяет активировать альтернативную прошивку и работать с ней. А вот, собственно и сами микросхемы BIOS:

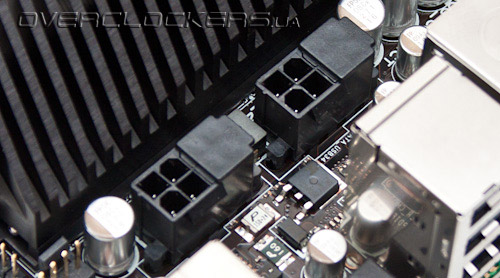

Залог стабильной работы — это качественное питание. Количество силовых разъемов в ASUS Rampage III Extreme действительно впечатляет. Помимо стандартного 24-контактного коннектора на плате предусмотрены два разъема EPS12V:

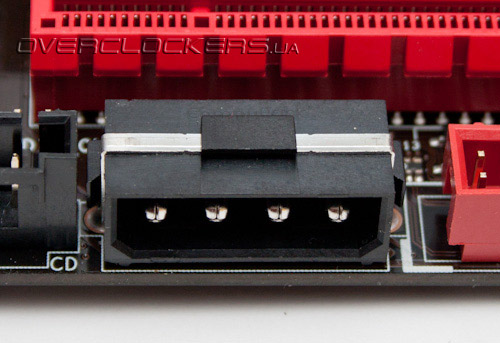

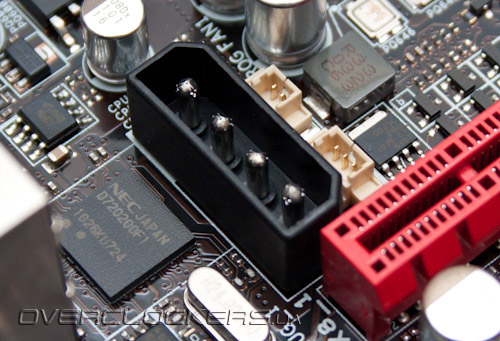

Дополнительно усилена и видеоподсистема:
Эти разъемы настоятельно рекомендуют подключать в случае установки двух и более производительных акселераторов. Для работы с одиночным ускорителем они не нужны.

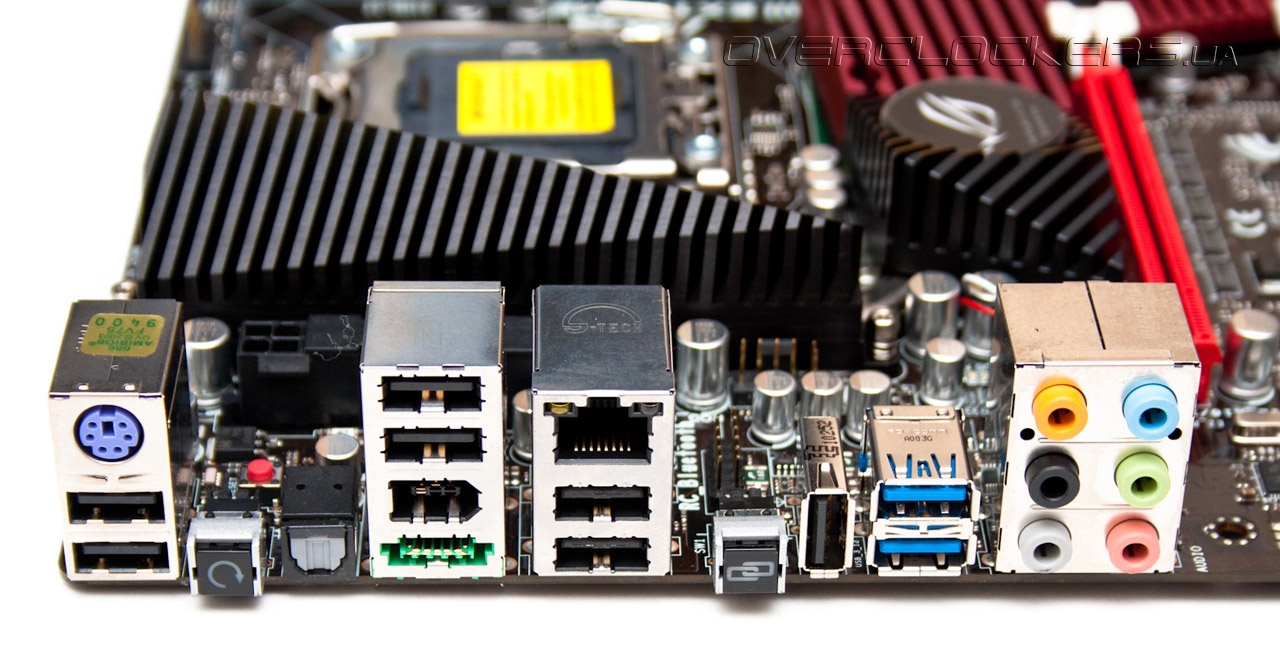

Задняя панель выглядит следующим образом:
На ней присутствуют семь портов USB 2.0, один из которых зарезервирован для технологии ROG Connect, два выхода USB 3.0 (они окрашены в синий цвет), один Ethernet-адаптер, разъемы eSATA и IEEE1394, оптический аудиовыход S/PDIF, шесть аудиоразъемов, а также кнопки обнуления значений CMOS и активации соединения ROG Connect.

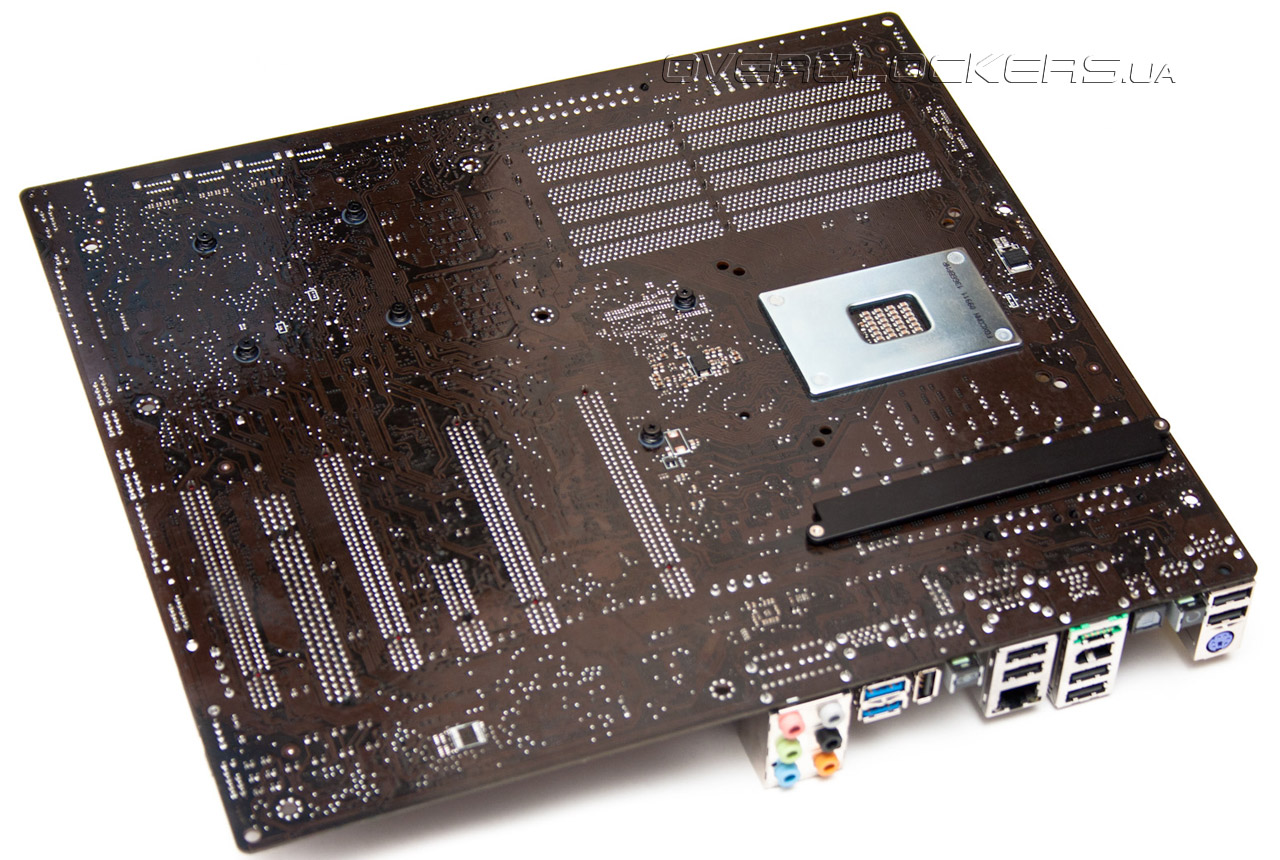

Чтобы «раздеть» материнскую плату её необходимо перевернуть.
Там находятся шесть подпружиненных винтов удерживающих радиаторы северного и южного мостов. Два последних винта вкручены с лицевой стороны платы.

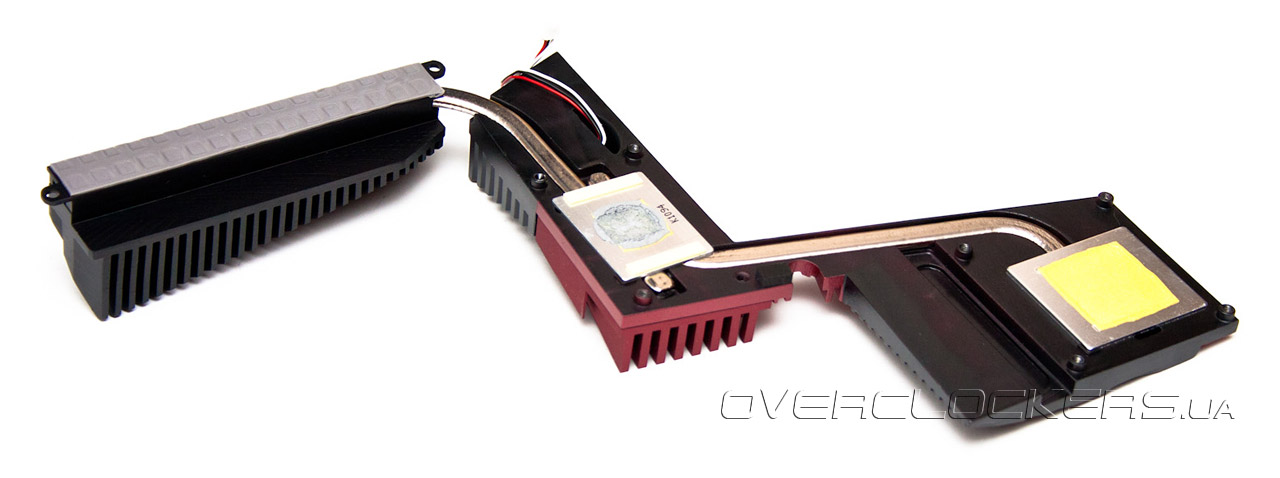

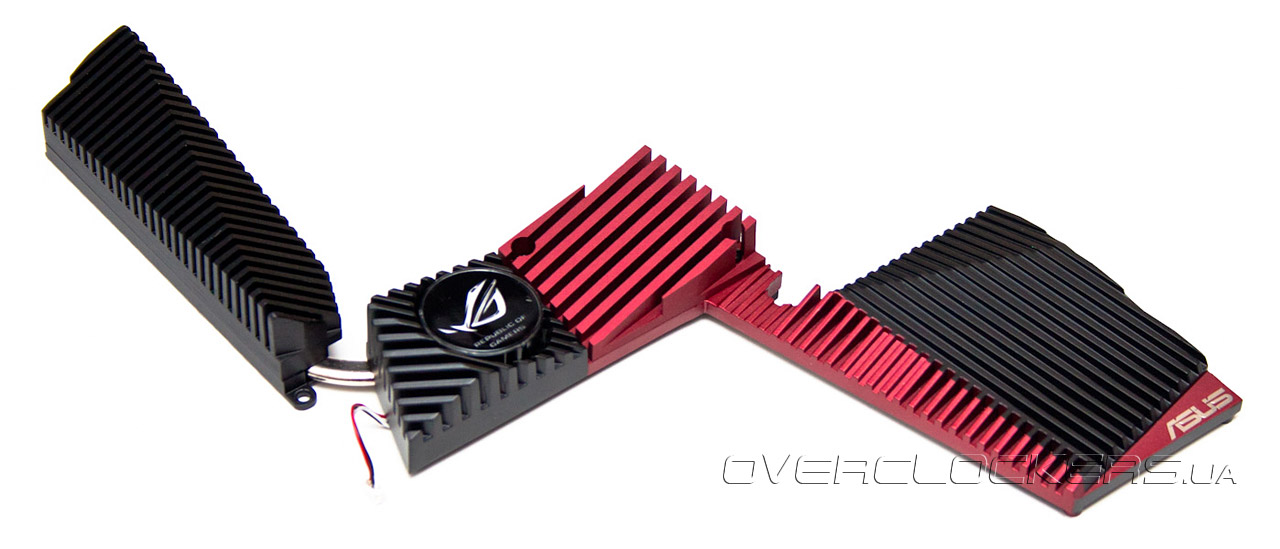

Система охлаждения устройства представляет собой три теплосъемника, объединенных двумя никелированными тепловыми трубками. Для красоты, на радиаторе присутствует фирменный логотип Republic of Gamers — во время работы он подсвечивается красным цветом.
Несколько слов о штатном термоинтерфейсе. Силовые элементы платы контактируют с охладителем через специальную прокладку, а вот на мосты нанесен особый компаунд, причём далеко не самый лучший. Он твёрдый и липкий. Избавиться от него не такая уж простая задача.

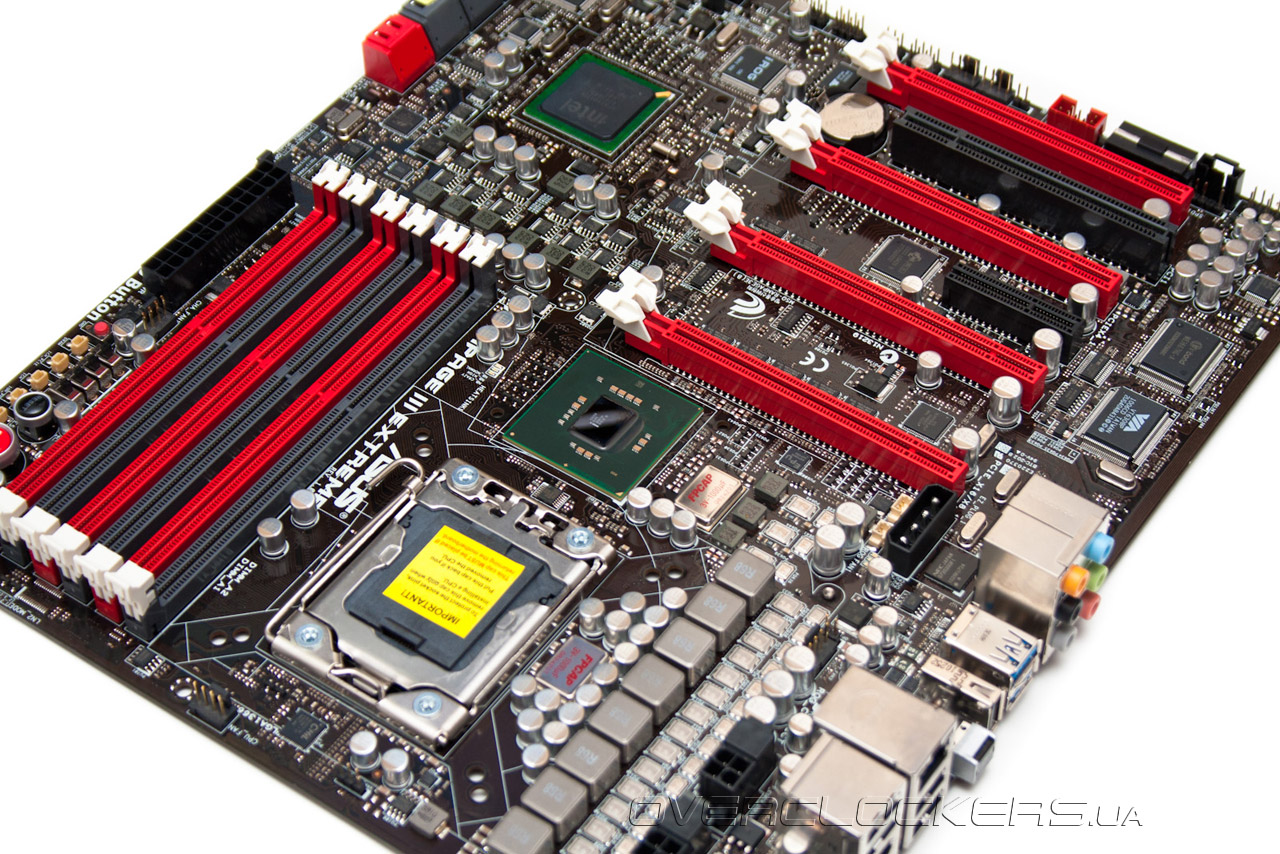

Убрав систему охлаждения, можно увидеть всё что под ней скрывалось:

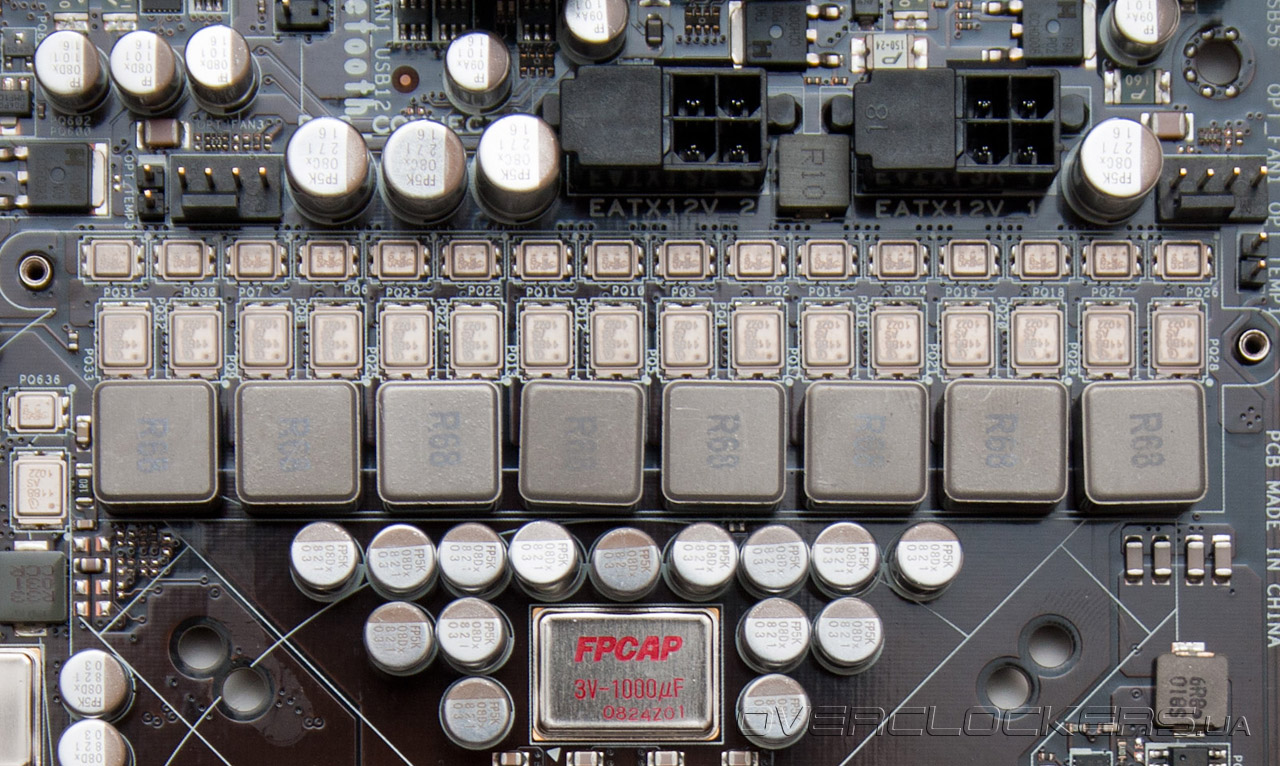

Элементная база подсистемы питания процессора выше всяких похвал. В ASUS её назвали Extreme Engine Digi +. Новая конструкция VRM сочетает в себе преимущества как цифровых, так и аналоговых преобразователей и обладает при этом высокой надежностью.

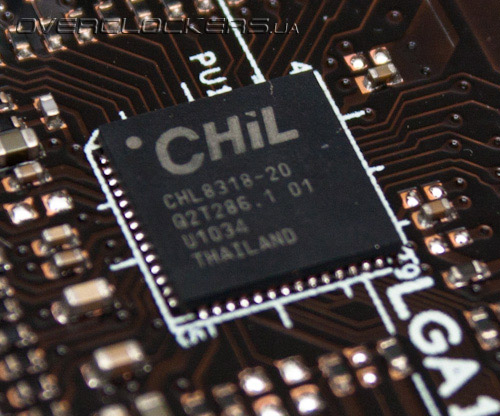

Восемь независимых (именно независимых) фаз находятся под управлением контроллера CHiL CHL8318:
Трехфазная подсистема памяти полностью зависит от ШИМ-контроллера uP6207, в то время как северный мост Intel X58 управляется микросхемой ASP0905. Южный мост подчинён контроллеру uP6207, производства uPI Semiconductor.

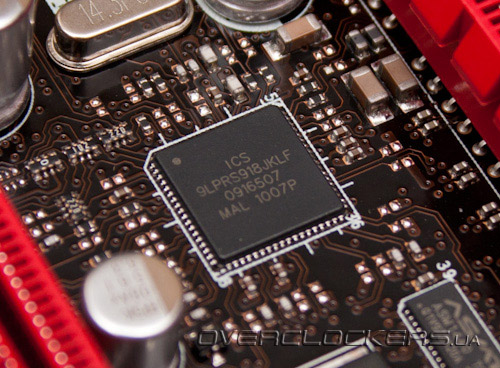

И напоследок ещё одна полезная для оверклокеров микросхема — тактовый генератор ICS 9LPRS918JKLF.
Несмотря на то, что в последней бесплатной версии SetFSB он отсутствует, эта утилита без проблем с ним работает. О разгоне будет рассказано чуть позже, а пока познакомимся с возможностями базовой системы ввода-вывода.
