Наиболее простым, дешёвым и холодным хабом от AMD для платформы AM4 остаётся A320. Устройства с ним в основе намеренно лишены возможности разгона ядер у ЦП и графической части у APU, это мы подтвердили при первом знакомстве, когда рассматривали материнскую плату MSI A320M Grenade. В то же время оверклокинг DRAM не пресекали; могут проявиться проблемы в несовершенстве простых моделей, проектировавшихся по принципу максимального упрощения дизайна. Зачастую, верхняя отметка разгона ОЗУ находится вблизи 3200 МГц, что уже долгое время является неписанным стандартом для рядовых комплектов с XMP. Тому подтверждением были наши эксперименты с ASUS EX-A320M Gaming. Есть надежды на более эффектное выступление новинки, обусловленные и её компактностью, и временем, которое можно было потратить на доработки, и стоимостью, а заявленная поддержка частотной формулы в 3600 МГц лишь усиливает наши ожидания.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/01-asus-prime-a320i-k.jpg)
Нынешняя гостья появилась на рынке вместе с продуктами поколения Zen 2 и потому поддерживает буквально все известные на сегодня модели, изготовленные AMD для сокета AM4, даже Ryzen 9 3950X! Проверку блоку стабилизации напряжения мы тоже устроим, используя чуть менее грозный Ryzen 9 3900X. Переходя к списку возможностей продукта, то ничего особенного найти не получится, перед нами минимальный базис, для чего A320 и был создан.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/02-asus-prime-a320i-k.jpg)
Можно выделить наличие четырёх площадок для охладителей и двух под осветительную продукцию (типа RGB), этого уже немало, чтобы выделиться в ряде прочих устройств с начальными возможностями. В ходе экспериментов не будет лишним и диагностический комплекс Q-LED. Основные характеристики перечислены в таблице:
Модель | ASUS Prime A320I-K |
---|---|
Официальная страница продукта в Сети | asus.com |
Чипсет | AMD A320 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9 |
Память | 2 DIMM DDR4 SDRAM, максимум 32 ГБ: 2133–2666, 2800–3600 (OC) |
Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU 1 x PCI Express 3.0 x16 (x4) — Athlon |
M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen 1 x SATA (Key M, 2242/2260/2280) — A-Series/Athlon |
Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
Видеоразъёмы | DisplayPort 1.2, HDMI 1.4 |
Количество подключаемых вентиляторов | 4x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 4 х 3.2 Gen1 (4 разъёма на задней панели, CPU/APU) 2 х 3.2 Gen1 (разъёмов на задней панели нет, A320) 4 x 2.0 (2 разъёма на задней панели, A320) |
VR Ready | + |
Serial ATA | 4 x SATA 6 Гбит/с |
RAID | 0, 1, 10 |
Встроенный звук | Realtek ALC887 (7.1, HDA) |
S/PDIF | – |
Сетевые возможности | Realtek RTL8111H (Gigabit Ethernet) |
COM | – |
LED Addressable Header | – |
LED RGB Header | 2 |
TPM | 1x LPC (14 pin) |
UEFI | UEFI AMI BIOS, 128 Mb Flash ROM (25Q128FWSG) |
Форм-фактор | Mini-ITX |
Размеры, мм | 170 x 170 |
Дополнительные возможности | Fan Xpert 2+, Q-LED (CPU, DRAM, VGA, Boot Device LED) |
Цена в рознице, $ | 105 |
Упаковка и комплектация
Коробка компактная, стандартной толщины. Плата разместилась в картонном отсеке, сбоку — шнур SATA, а на дне — остальной набор. Оформление ничем не уступает прочим изделиям из серии Prime. Есть суффикс «CSM», означающий Corporate Stable Model — особый подход в технической поддержке продукта.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/03-asus-prime-a320i-k.jpg)
Предметнее о возможностях изложено на тыльной стороне коробки. В рамках Fan Xpert 2+ имеется поддержка температурного датчика от видеокарты, но она обязана быть производства ASUS (о чём в этот раз умолчали, хотя к примеру на коробке от модели ASUS Prime H310I-Plus на описание этого важного аспекта место нашлось).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/04-asus-prime-a320i-k.jpg)
В комплекте поставки есть:
- краткое руководство пользователя (на английском языке);
- QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
- краткое многоязычное руководство пользователя по сборке ПК;
- дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
- купон с кодом регистрации для ASUS Control Center Express (приложение для администрирования);
- диск с драйверами и фирменным ПО;
- крепёжный винт и стойка для устройств формата M.2;
- пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов (на фото не показаны);
- заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/05-asus-prime-a320i-k.jpg)
Внешний вид
Компоновка элементов на устройстве достаточно плотная, в то же время ничего «избыточного» вроде кнопок или переключателей нет. Оформление строгое, в монохромных тонах.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/06-asus-prime-a320i-k.jpg)
Усиливающая пластина полностью железная, сзади отсутствуют какие-либо примечательные детали вроде M.2 или светодиодов. Подсветки как таковой на устройстве нет.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/07-asus-prime-a320i-k.jpg)
В качестве охладителя хаба используется даже не ребристая, а обычная пластина, слегка увеличена её площадь на фоне традиционных «квадратиков». Сверху сможет разместиться единственный накопитель в формате M.2, имеется пара стоек для восьми- и шестисантиметровых изделий, а для типоразмера 2242 предусмотрен особый аксессуар, он есть в комплекте поставки. Линии PCI-E будут в распоряжении пользователя только при выборе продуктов из серии Ryzen.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/08-asus-prime-a320i-k.jpg)
Все гнёзда SATA находятся у правого края: пара продольных и ещё столько же поперечных.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/09-asus-prime-a320i-k.jpg)
Здесь предусмотрены штырьковые площадки под: корпусной кабель USB 3.2 Gen1, подключение проводов от корпусных элементов и спикер, а контактная пара — для сброса настроек CMOS.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/10-asus-prime-a320i-k.jpg)
Площадка для кабеля USB 2.0 расположена у левого нижнего угла, рядом с аналогичной под звуковые выходы.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/11-asus-prime-a320i-k.jpg)
Они достаточно отодвинуты вверх, чтобы избежать конфликтов с защитными пластинами на видеокартах. Тут виден звуковой кодек одной из самый простых версий, доступных на рынке, нет площадки S/PDIF и никаких экранирующих колпаков, как и других бонусов вроде операционных усилителей.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/12-asus-prime-a320i-k.jpg)
Приятным дополнением является диагностический уголок Q-LED, набранный четырьмя светодиодами разных оттенков свечения. Он поможет в ходе экспериментов с разгоном DRAM.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/13-asus-prime-a320i-k.jpg)
Нет накладки над портами ввода-вывода, как и радиатора нескромной высоты для элементов VRM, а место распайки сокета близко к традиционному, свойственное более габаритным платам. То есть проблемы совместимости с СО для ЦП сведены к минимуму. Снова выделю присутствие четырёх площадок под нужды охладителей и пары белых — для светодиодного оборудования (типа RGB).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/14-asus-prime-a320i-k.jpg)
Преобразователь напряжений представлен ШИМ-контроллером ASP1106GGQW и шестью сборками SiC639 от Vishay Intertechnology. Схема работы — 4+2 «фазы» для напряжений CPU и SOC соответственно. Образно, это «половинка» от представленной в составе ASUS Prime X570-P, которая продемонстрировала внушительный «запас» прочности при разгонных экспериментах с Ryzen 9 3900X. Конденсаторы обычного типа, рассчитанные на пять тысяч часов работы в условиях повышенной температуры.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/15-asus-prime-a320i-k.jpg)
В качестве проводника тепла от хаба к радиатору используется термопрокладка приличной площади, винтовой прижим обеспечивает надлежащий контакт.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/16-asus-prime-a320i-k.jpg)
Два цифровых видеовыхода представлены старыми версиями, число портов USB составляет шесть штук. Среди них нет симметричного последнего поколения. Звуковых — всего шесть и о позолоте тут не приходится мечтать. В целом, набор неплох, но далёк от идеального, чтобы не составлять конкуренцию более статусным устройствам. И в то же время для сборки и эксплуатации рядового ПК его будет вполне достаточно.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/17-asus-prime-a320i-k.jpg)
Возможности UEFI

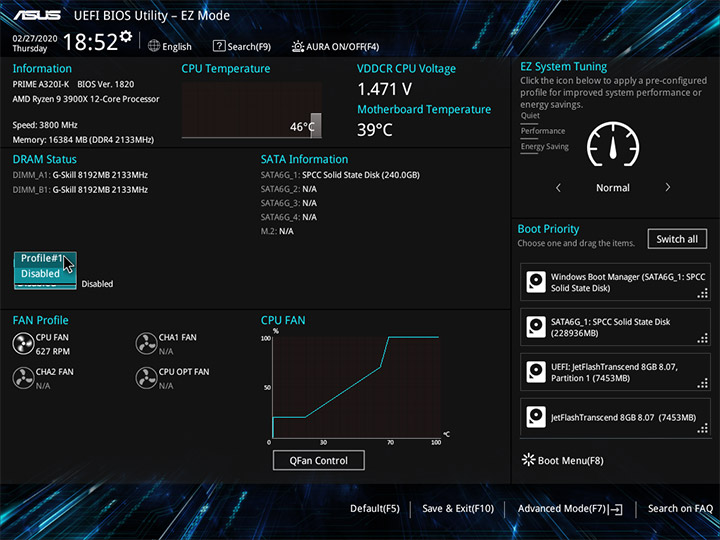

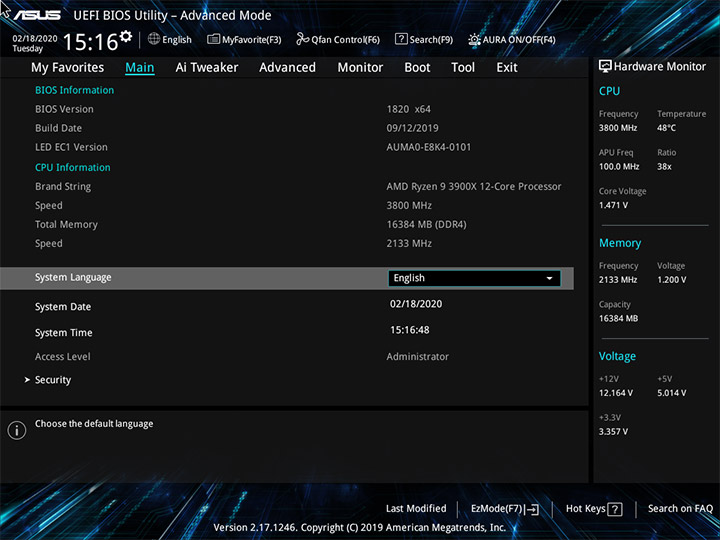

Плата была снабжена последней сборкой микрокода, для процедуры обновления можно будет использовать Ez Flash.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/18-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/19-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/20-asus-prime-a320i-k.jpg)

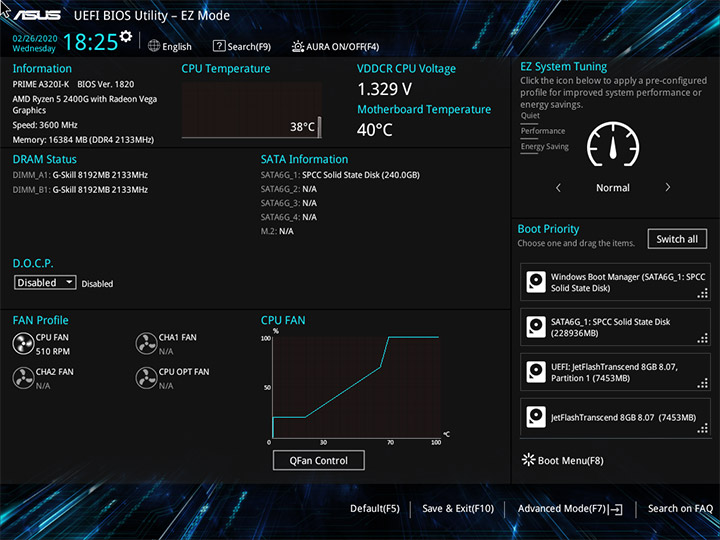

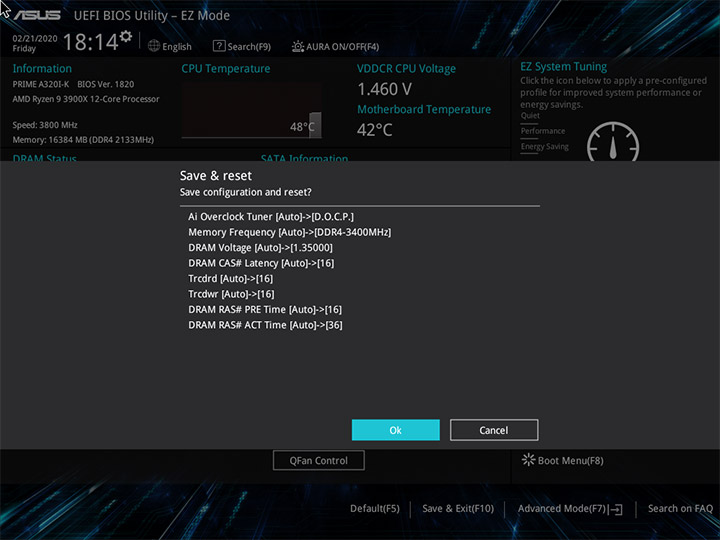

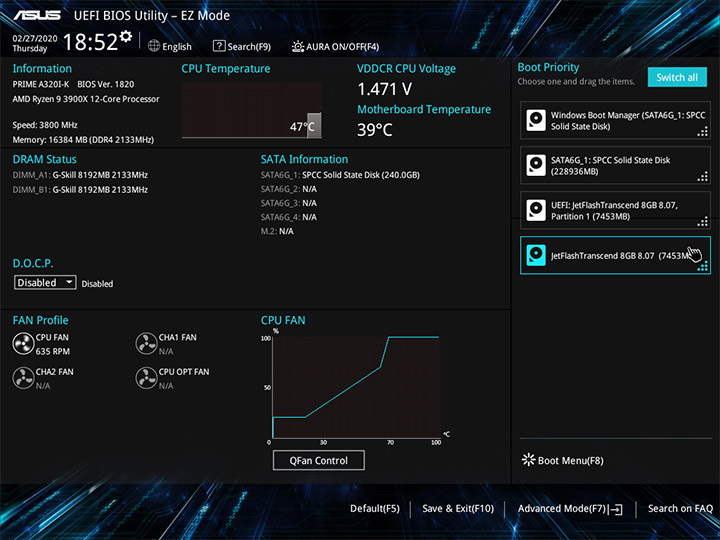

Упрощённое меню поможет актуализировать время, определиться с приоритетом загрузочных устройств и активировать XMP, при его наличии.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/21-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/22-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/23-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/24-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/25-asus-prime-a320i-k.jpg)

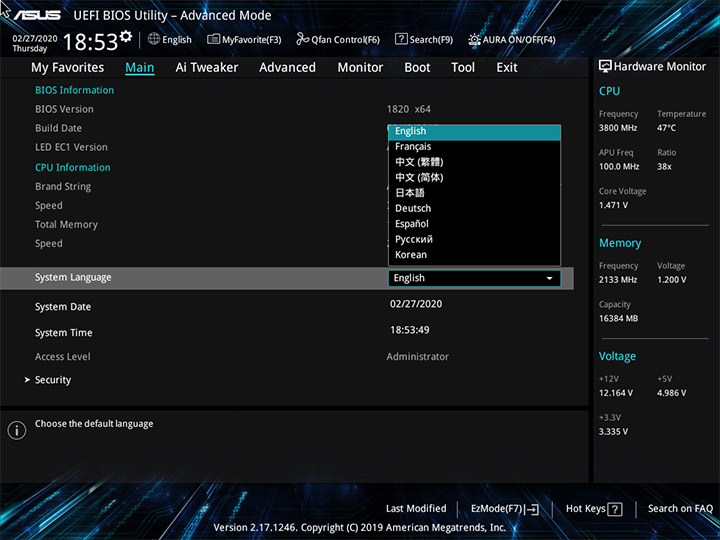

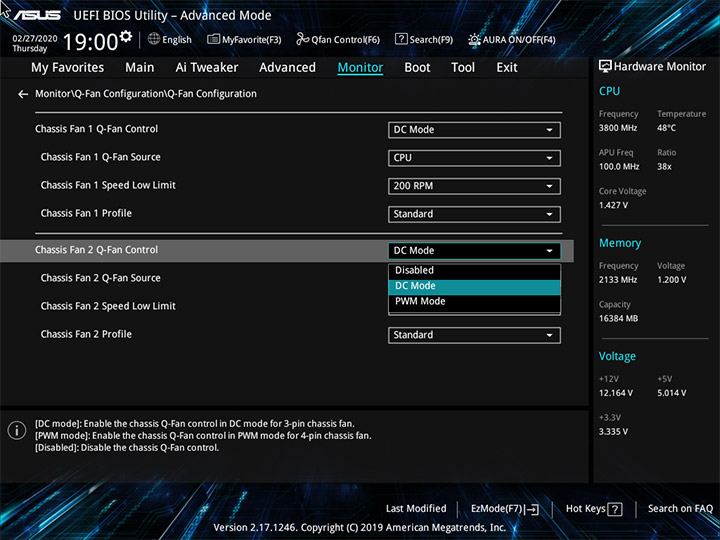

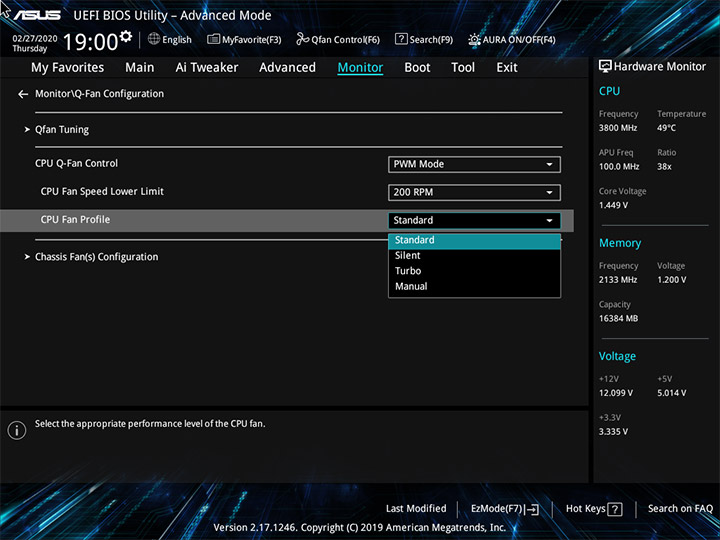

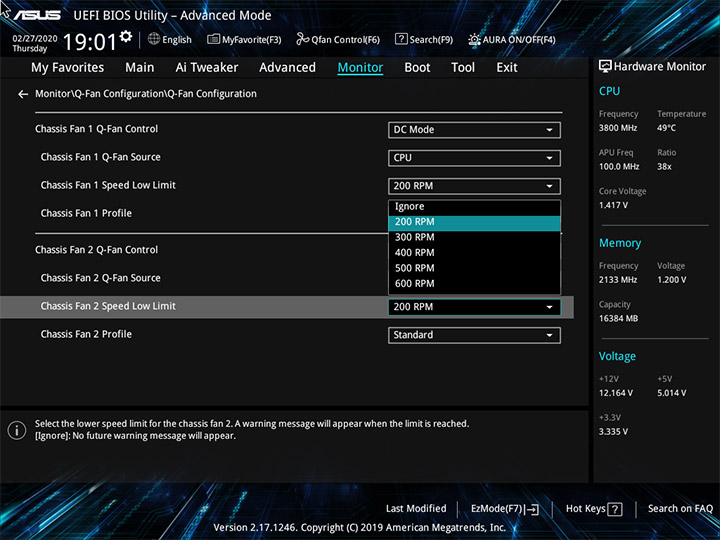

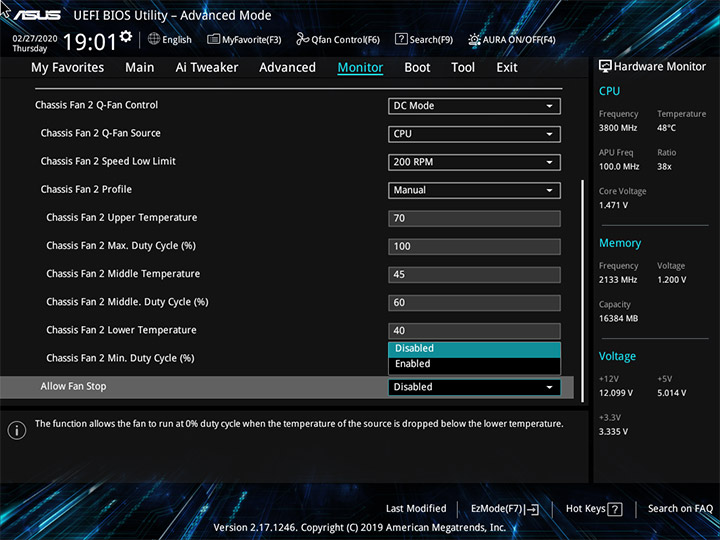

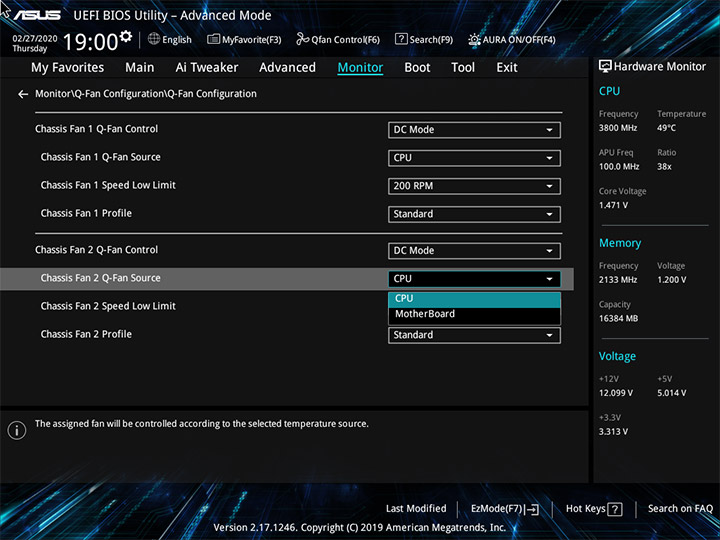

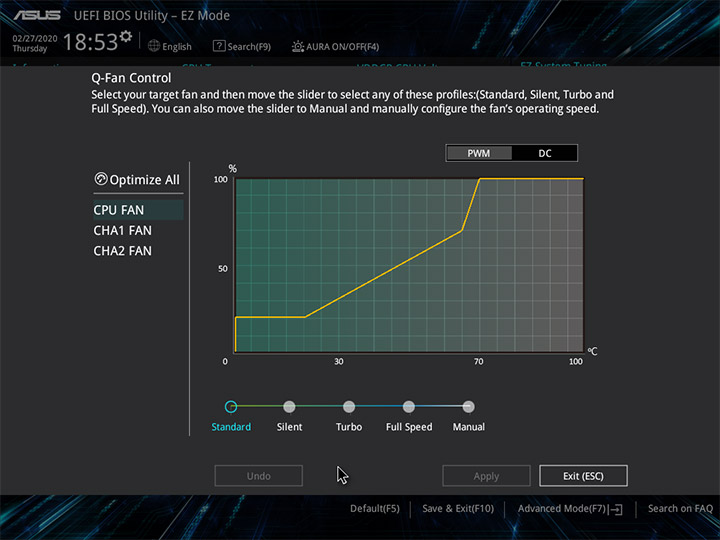

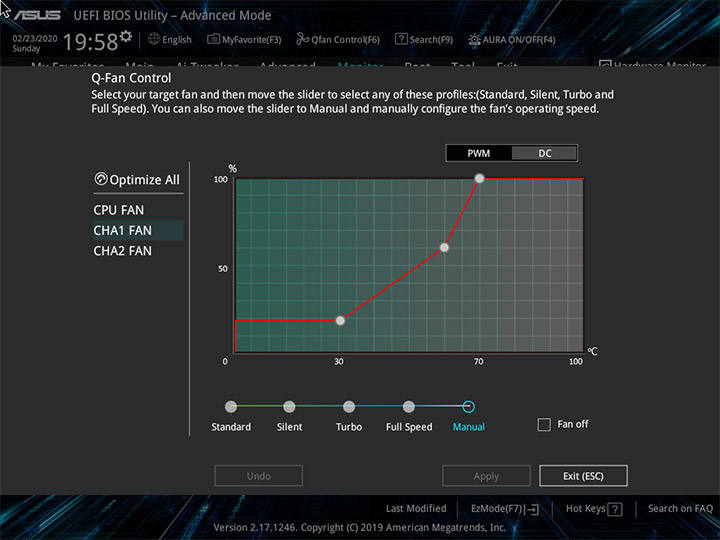

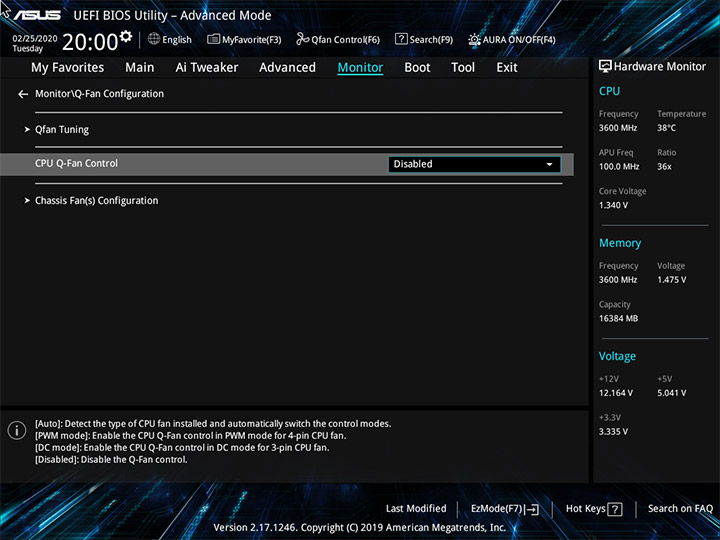

Заложено три независимых механизма по управлению вентиляторами, то есть пара процессорных площадок объединена общим алгоритмом.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/26-asus-prime-a320i-k.jpg)
Устройство унаследовало от других меню с избранными пунктами, его состав можно менять согласно своим предпочтениям.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/27-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/28-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/29-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/30-asus-prime-a320i-k.jpg)

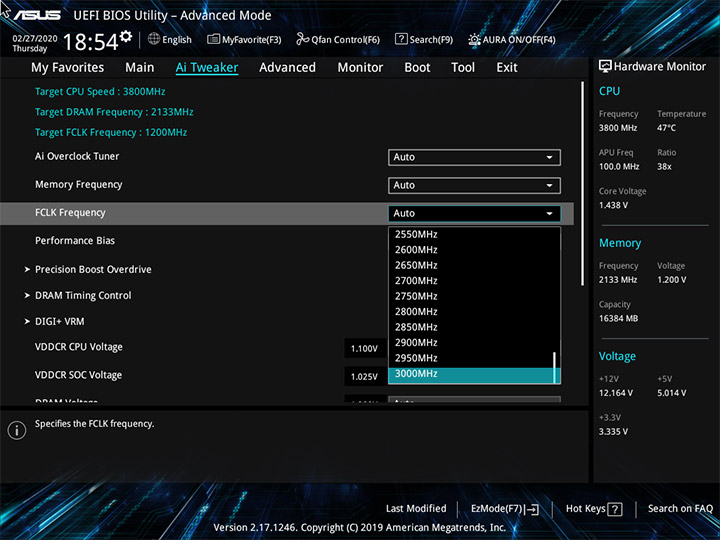

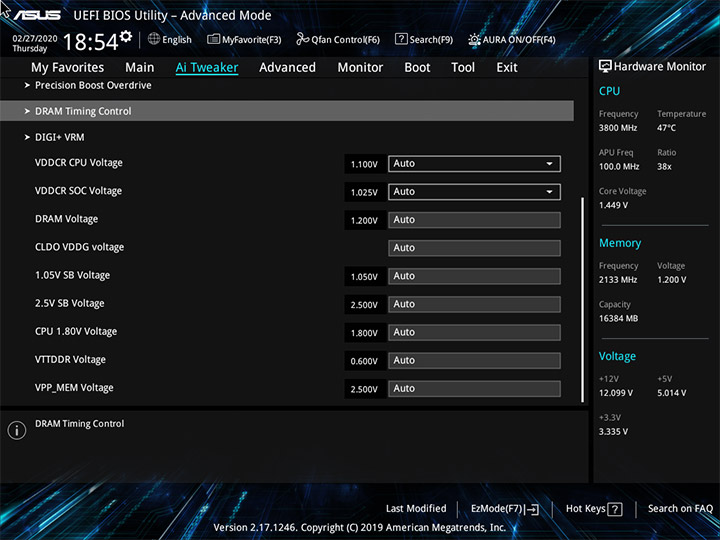

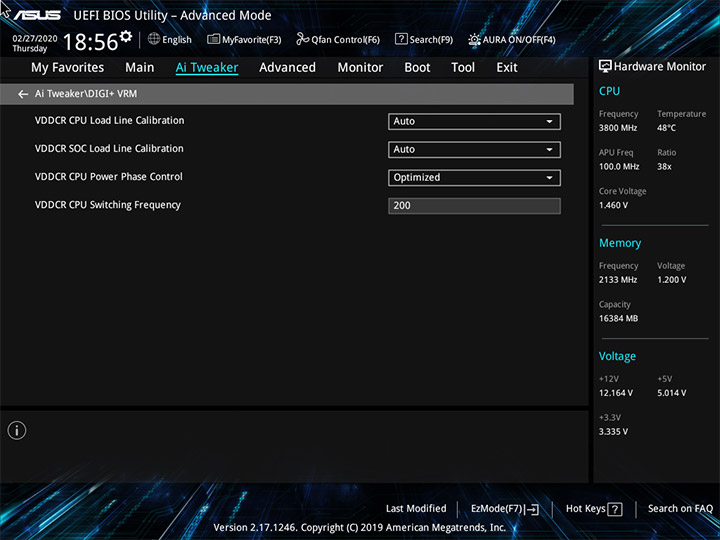

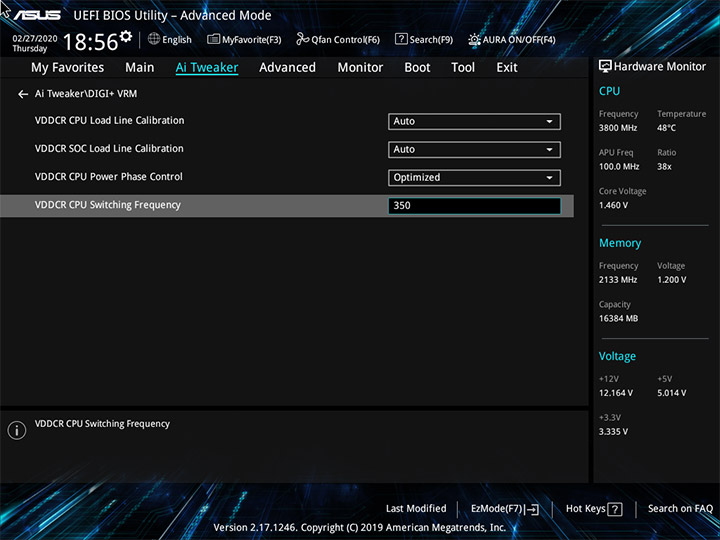

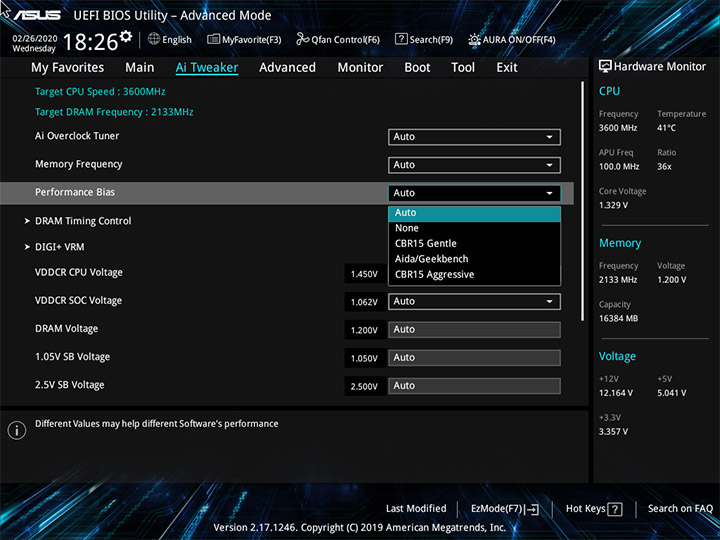

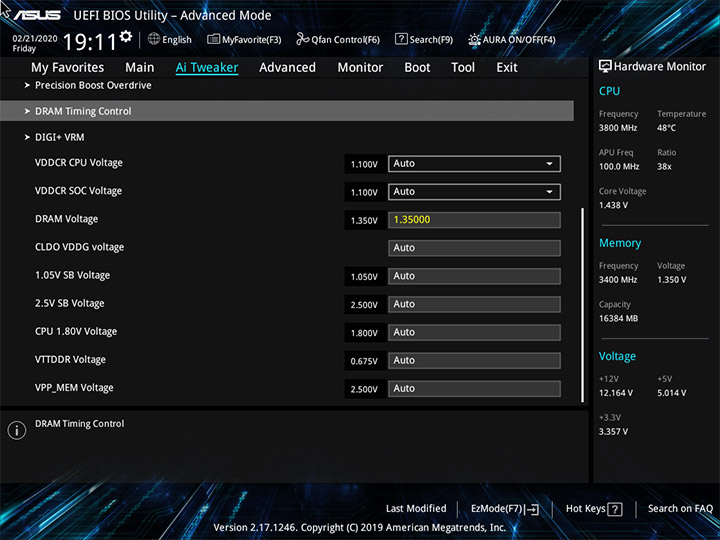

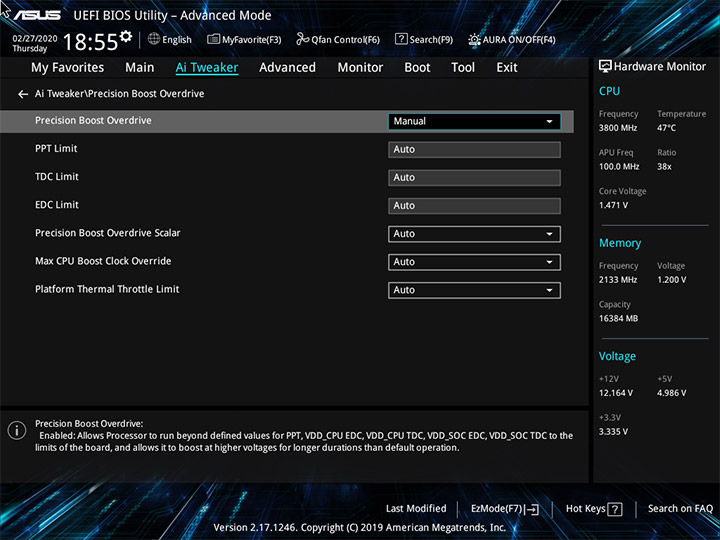

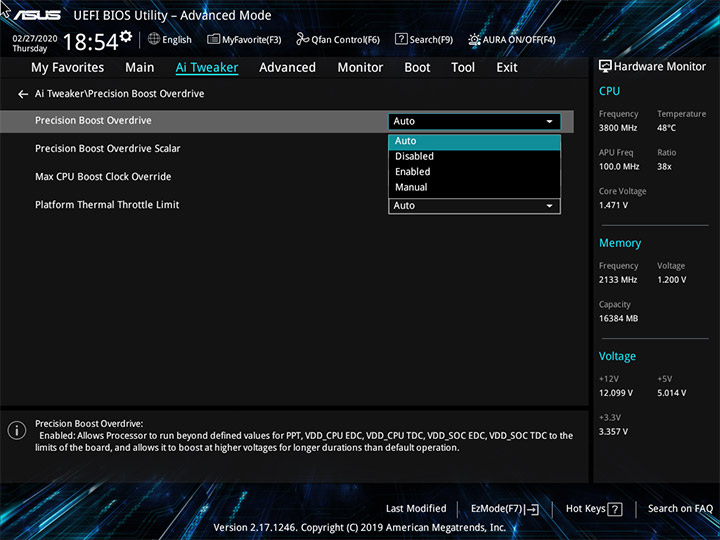

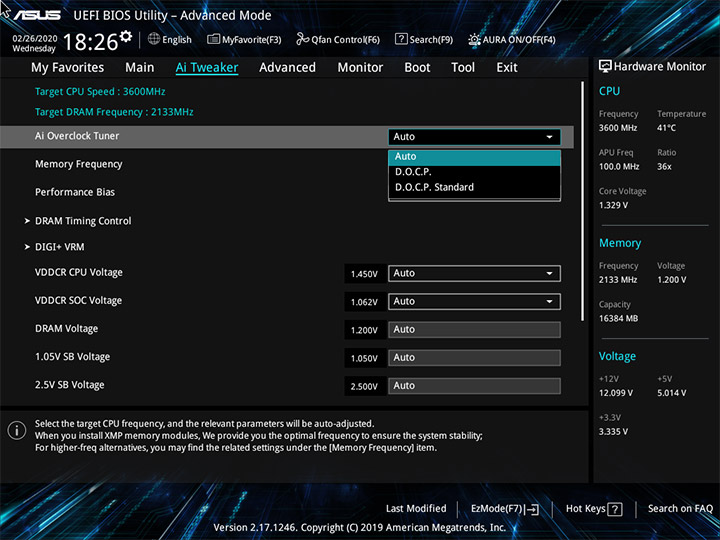

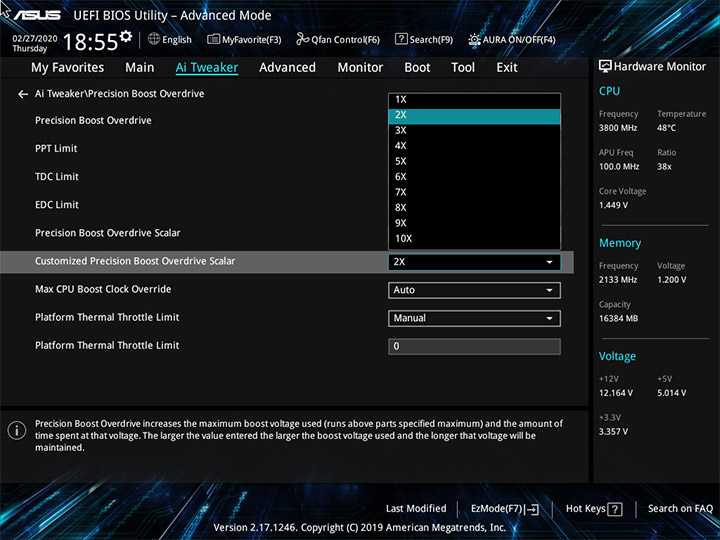

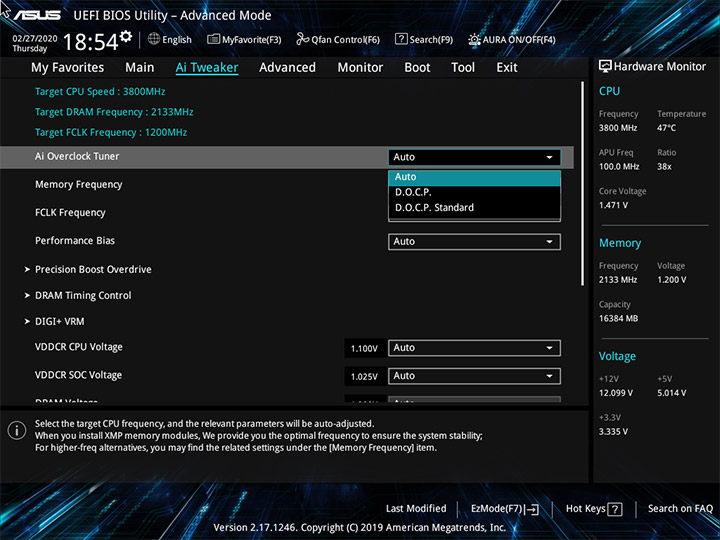

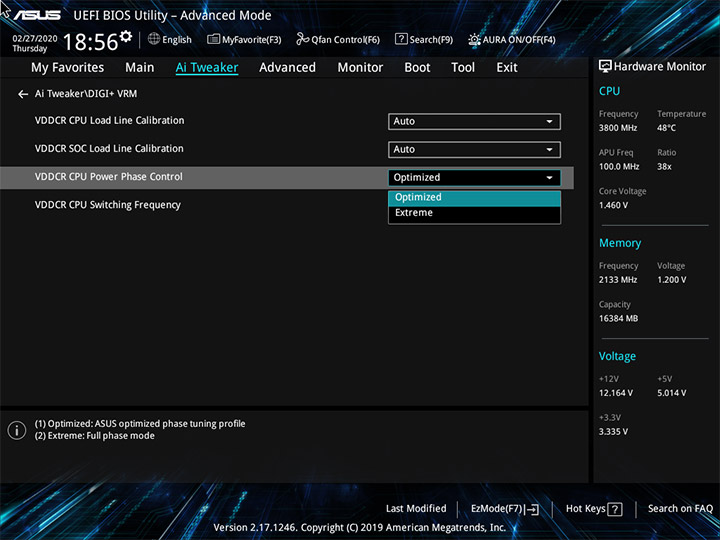

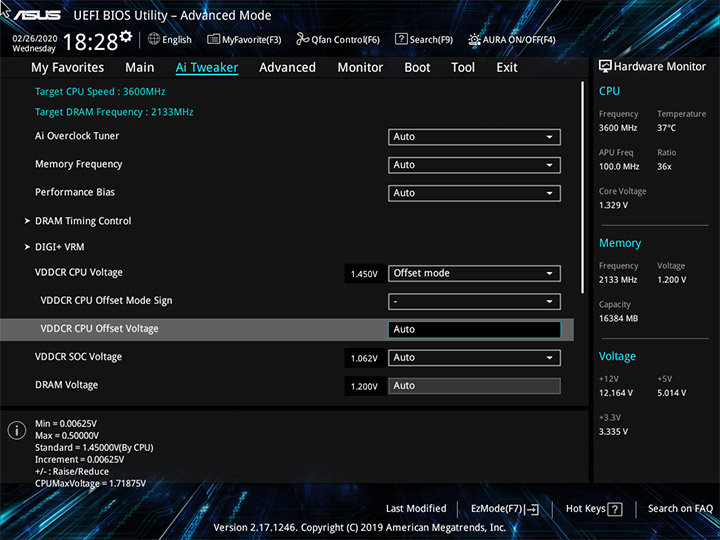

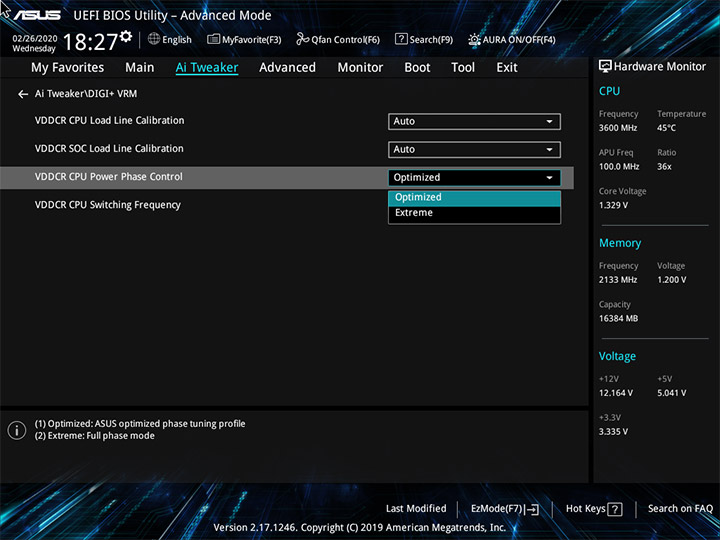

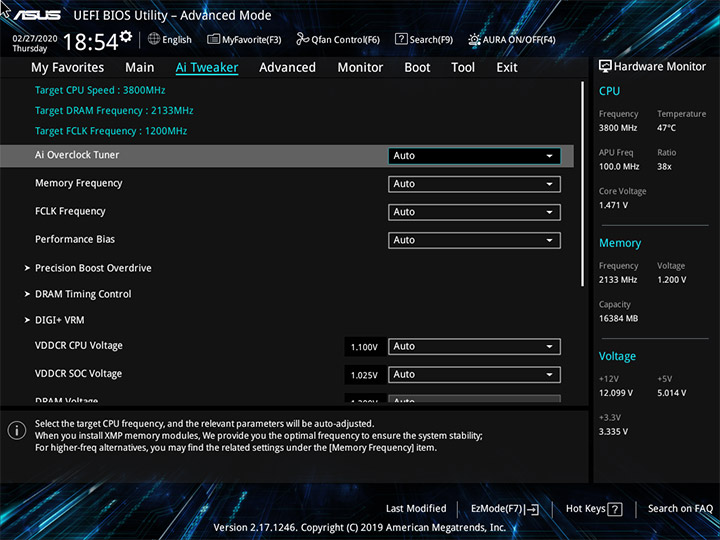

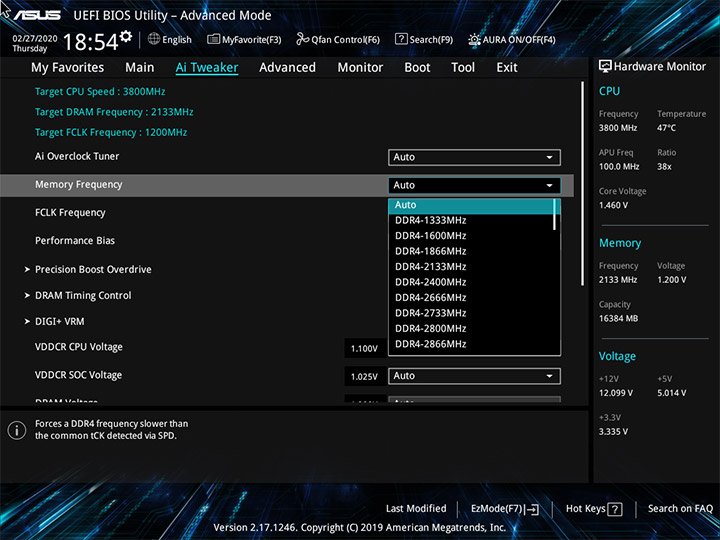

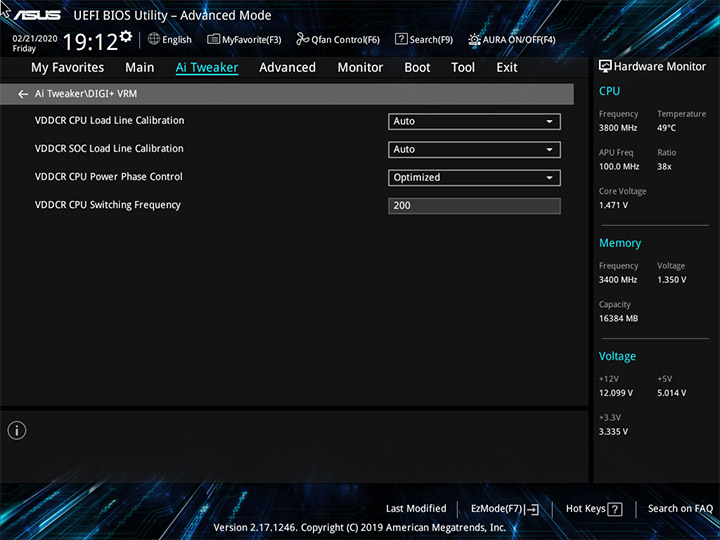

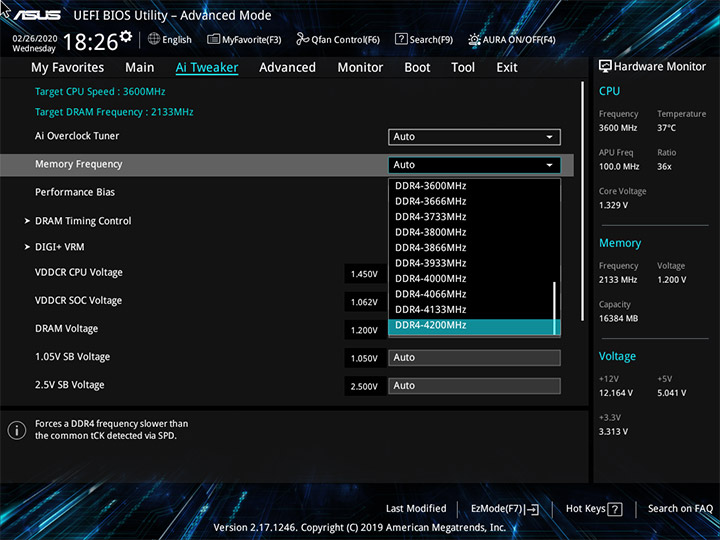

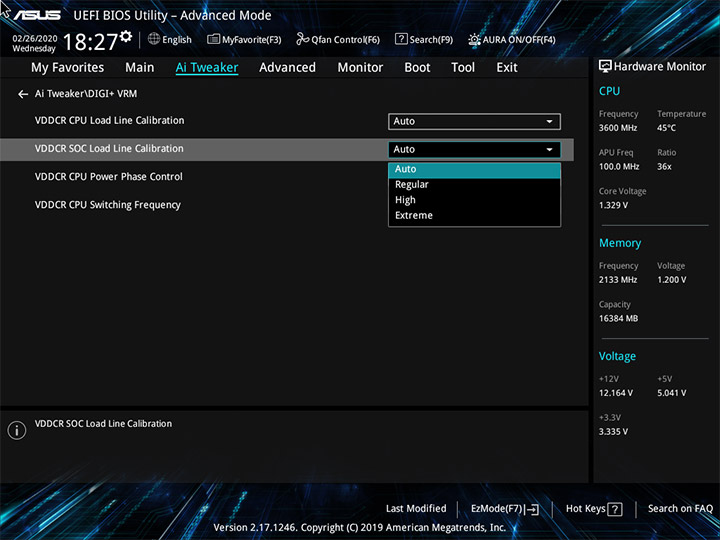

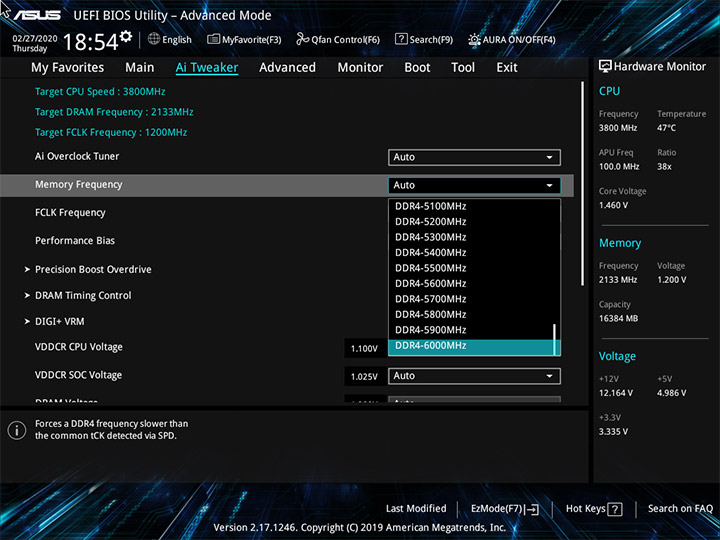

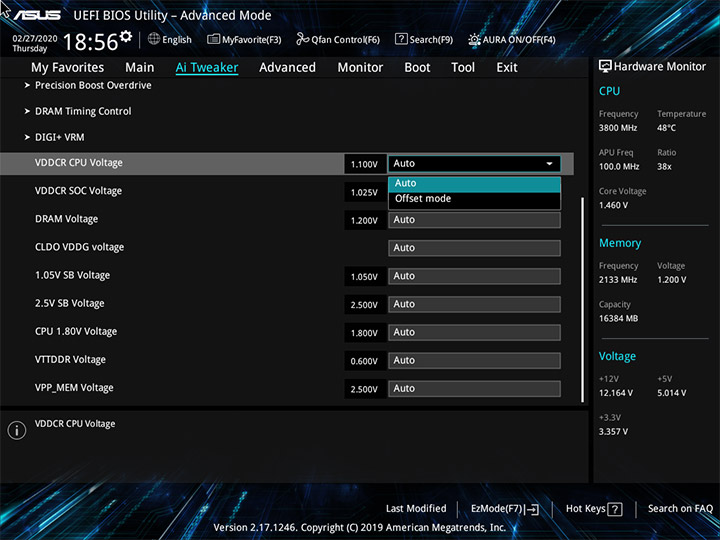

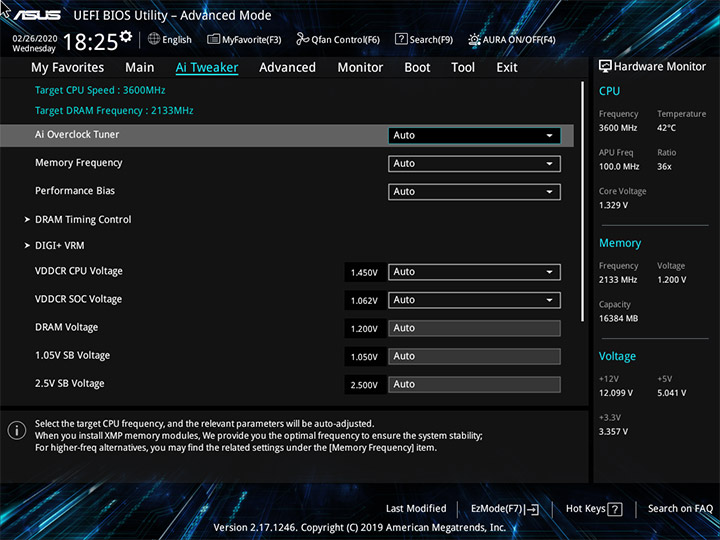

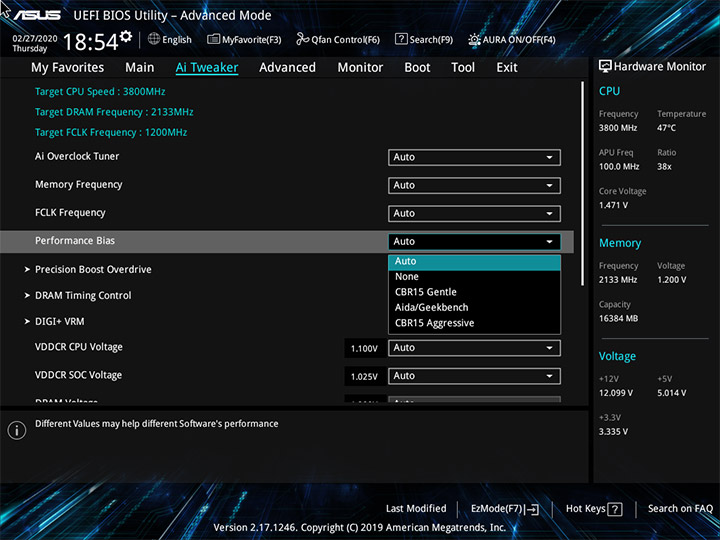

Раздел Ai Tweaker содержит пункты по разгону памяти. Модификация частоты ЦП предусмотрена лишь правкой схемы PBO, напрямую управлять множителем нельзя. Изменить напряжение CPU и SOC допустимо способом компенсации (offset). Имеются и несколько профилей LLC для обоих напряжений.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/31-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/32-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/33-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/34-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/35-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/36-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/37-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/38-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/39-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/40-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/41-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/42-asus-prime-a320i-k.jpg)

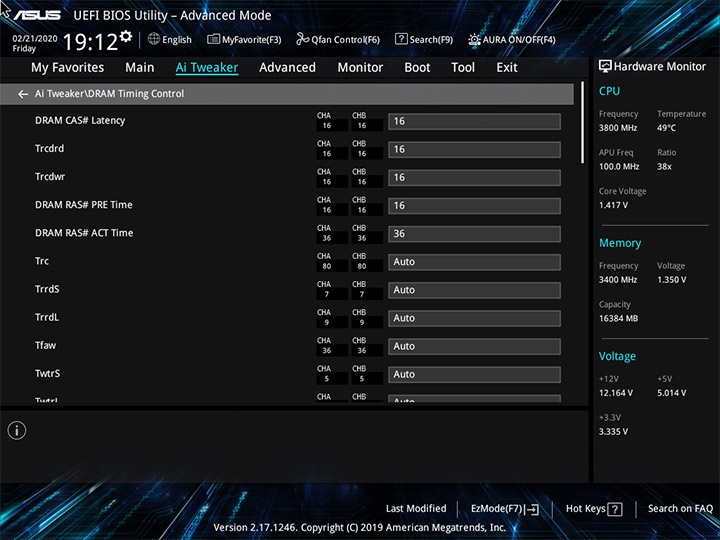

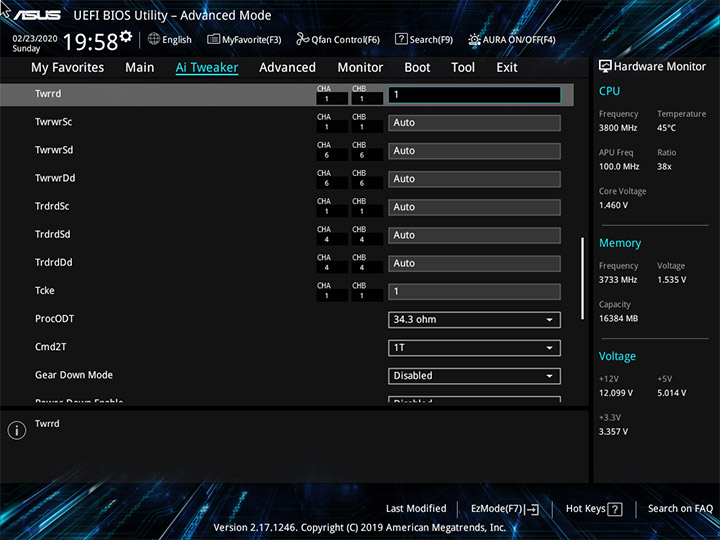

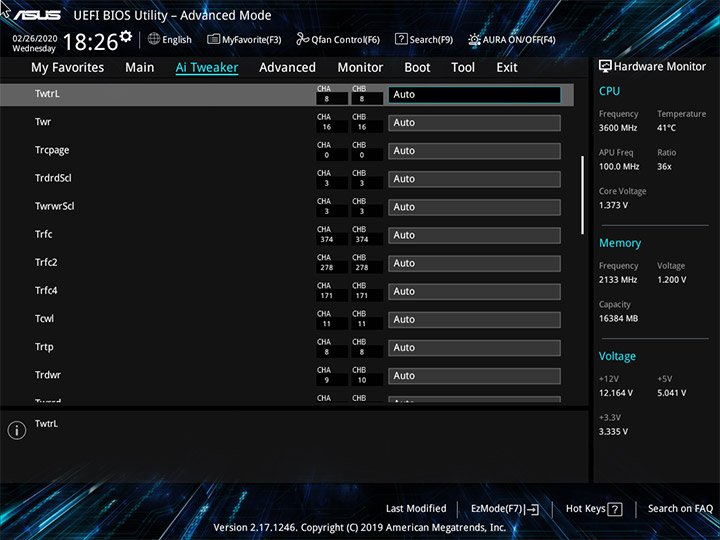

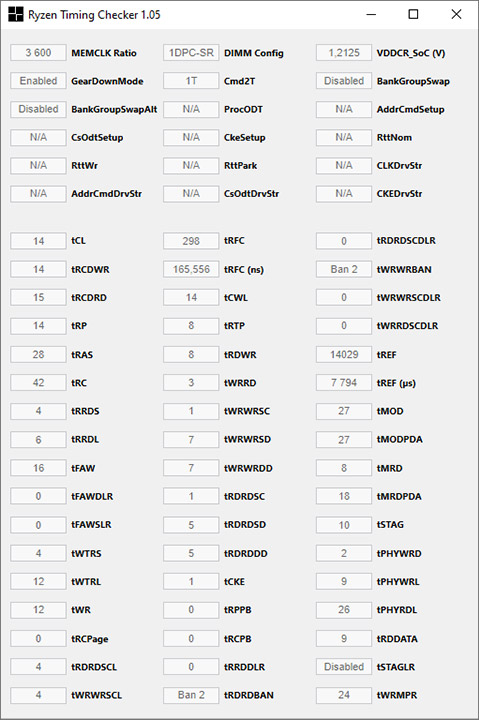

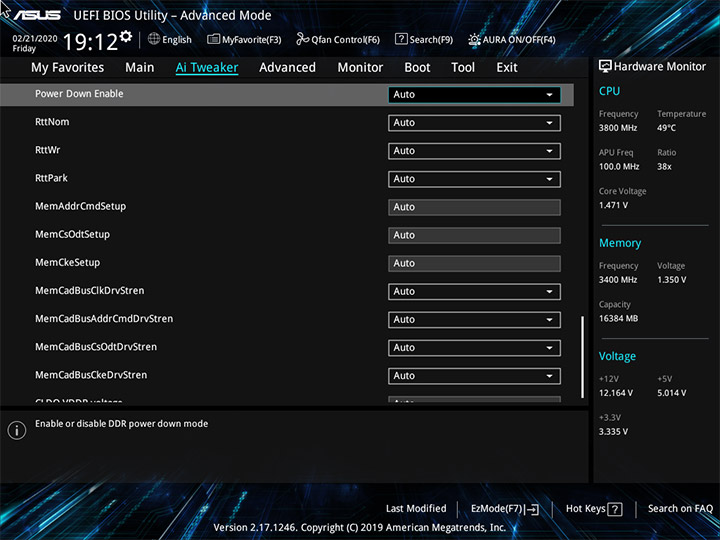

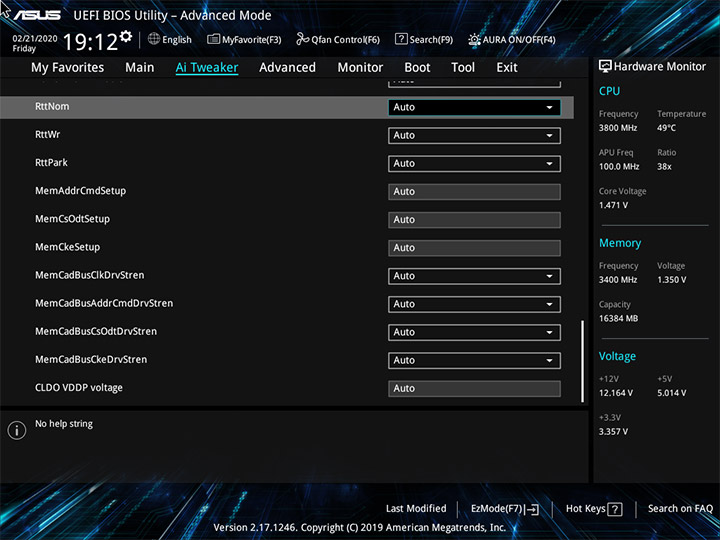

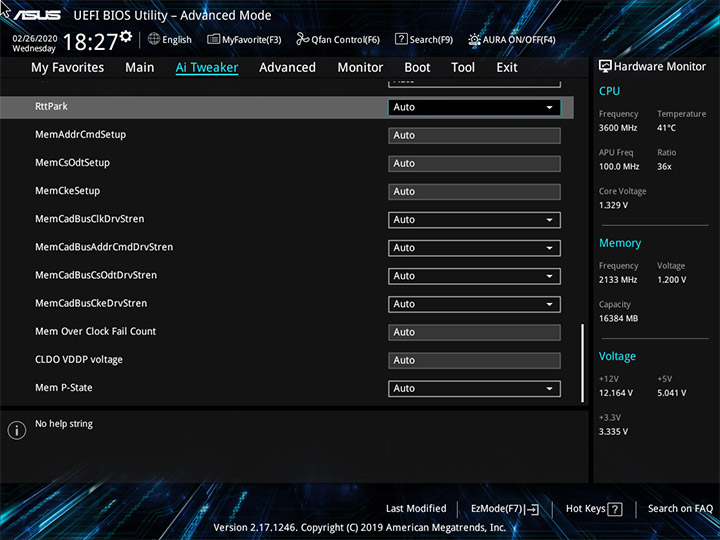

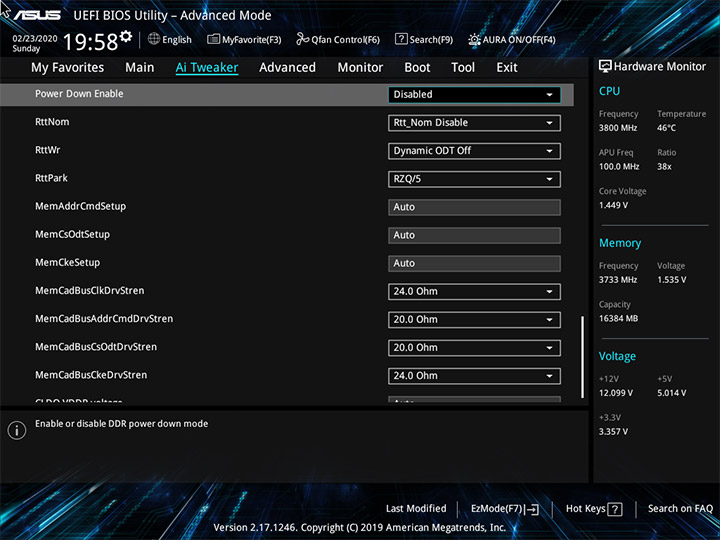

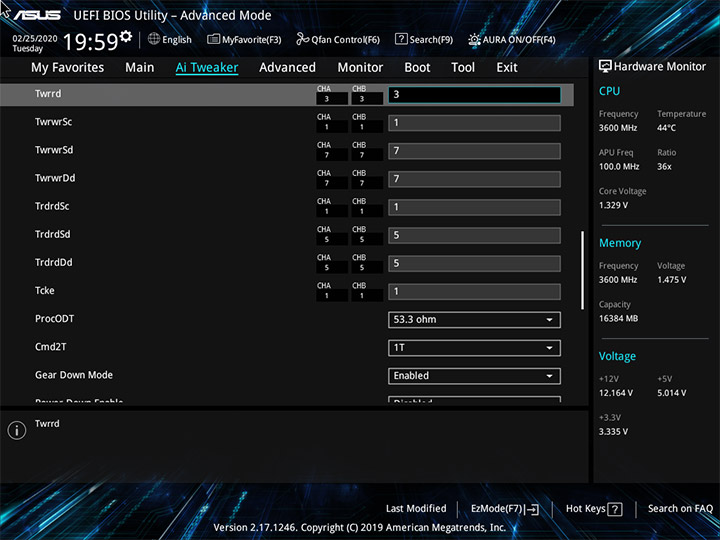

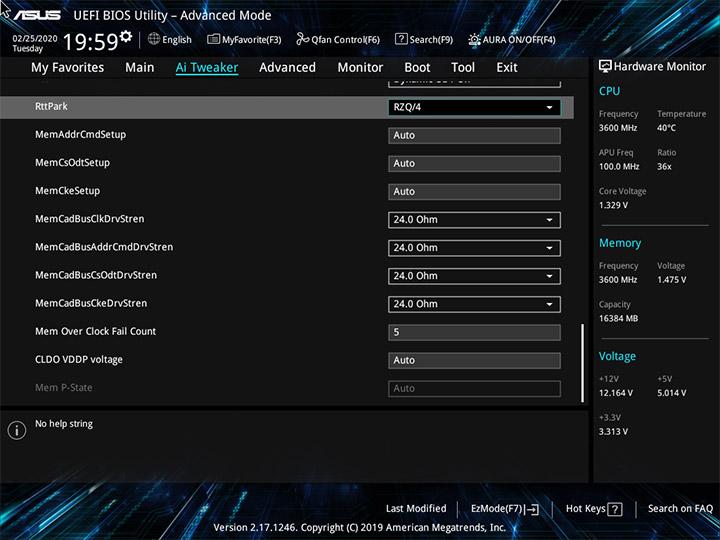

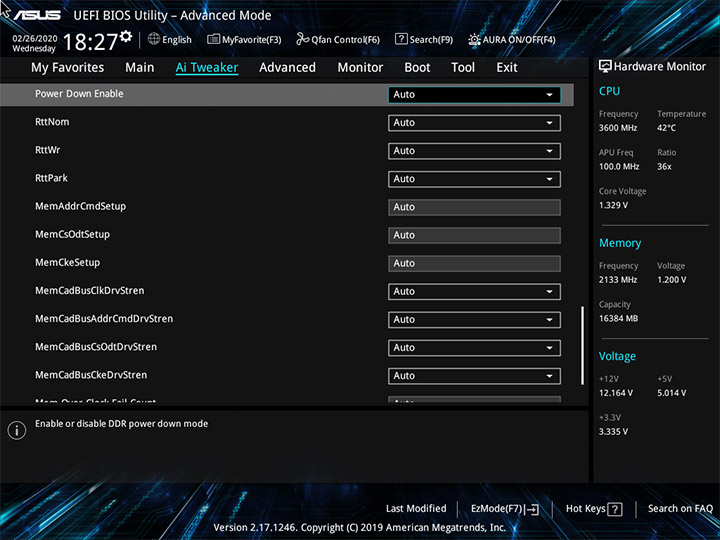

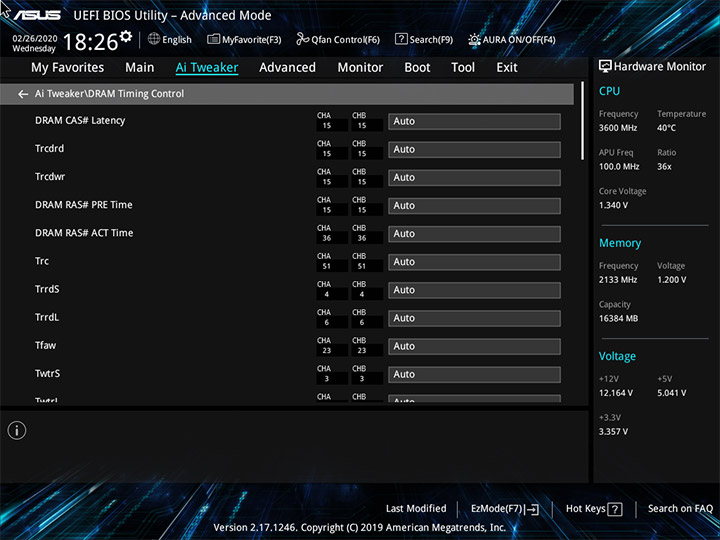

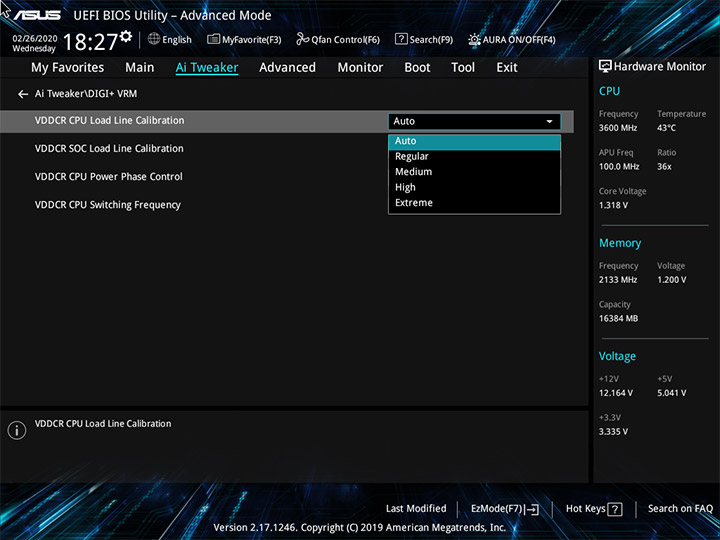

Меню по работе с задержками ничем не уступает более статусным устройствам.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/43-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/44-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/45-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/46-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/47-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/48-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/49-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/50-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/51-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/52-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/53-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/54-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/55-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/56-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/57-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/58-asus-prime-a320i-k.jpg)

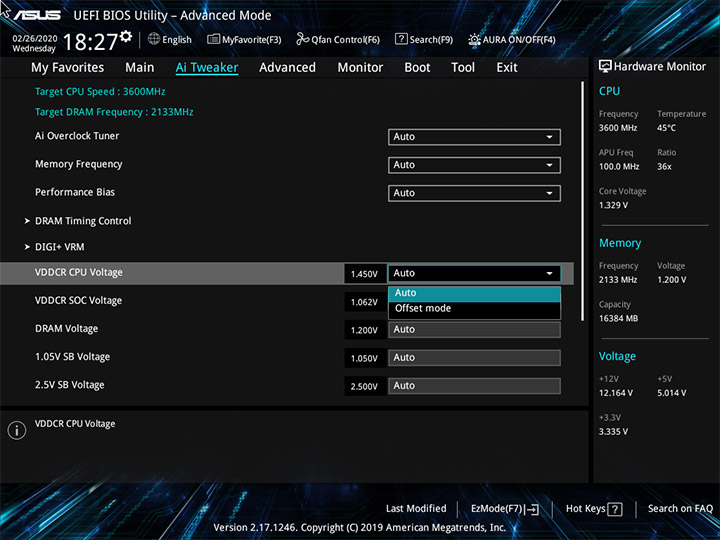

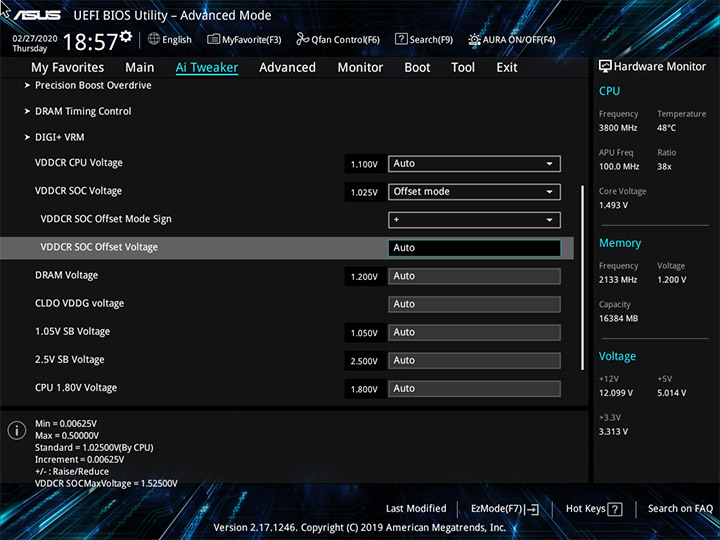

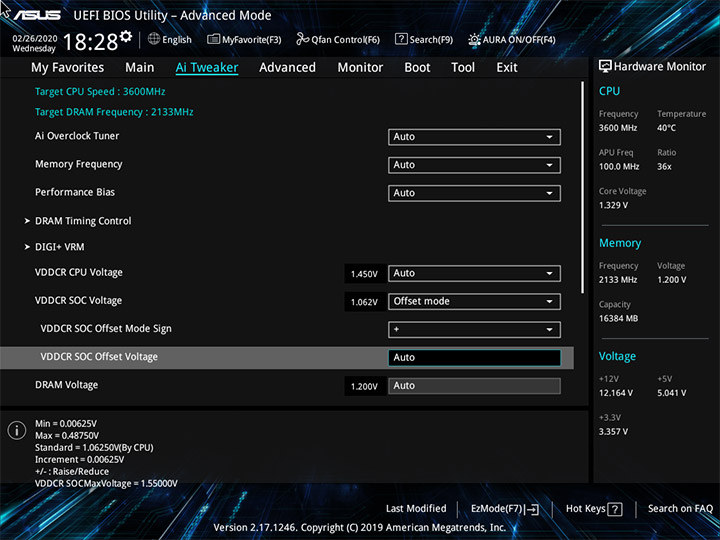

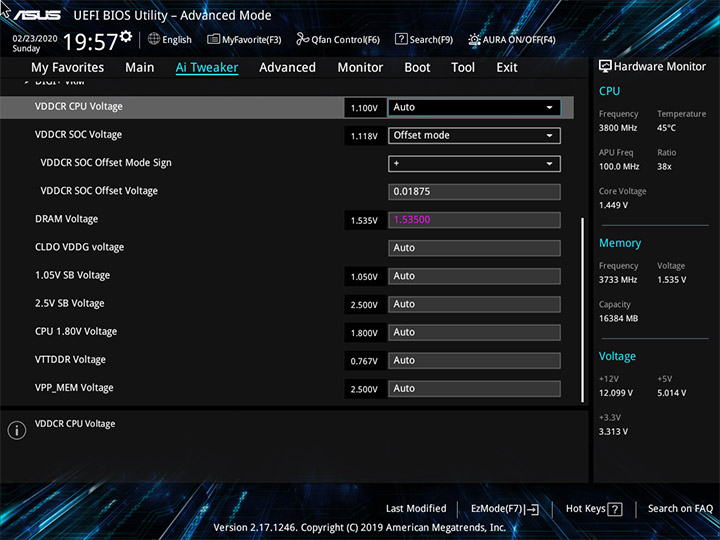

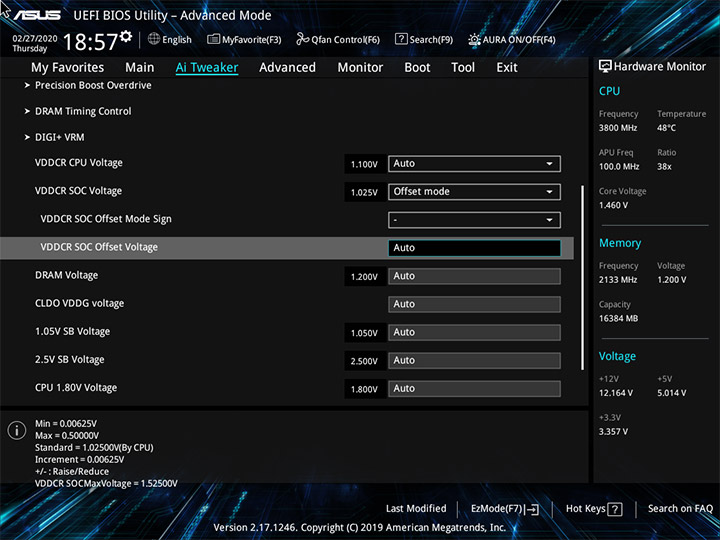

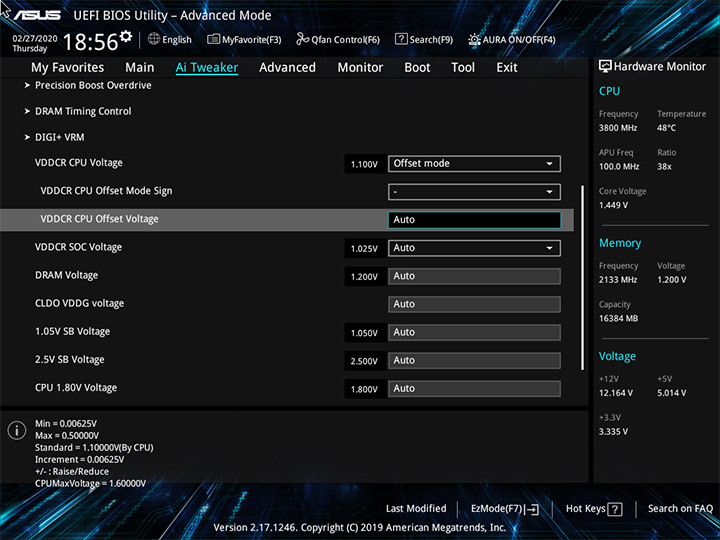

Запас по изменению напряжения памяти весьма солидный, а шаг — небольшой, потому есть все основания для высоких результатов в разгоне. Таблица с ключевыми переменными, доступными здесь для модификации:
Параметр | Диапазон регулировки | Шаг |
---|---|---|
BCLK Frequency (МГц) | – | – |
CPU Core Ratio (Multiplier) | – | – |
VDDCR CPU Load Line Calibration | Auto/Regular/Medium/High/Extreme | |
VDDCR CPU Voltage Override (В) | – | – |
VDDCR CPU Voltage Offset (В) | (+/–) 0,00625–0,5 | 0,00625 |
VDDCR SOC Load Line Calibration | Auto/Regular/High/Extreme | |
VDDCR SOC Voltage Override (В) | – | – |
VDDCR SOC Voltage Offset (В) | (+/–) 0,00625–0,5 | 0,00625 |
FCLK Frequency (МГц) | 666–1333 1366–2500 2550–3000 |
133,33 33,33 50 |
Memory Frequency (МГц) | 1333–2666 2733–5000 5100–6000 |
266,7 66,7 100 |
DRAM Voltage (B) | 1,2–1,8 | 0,005 |
CPU 1.80V Voltage (В) | 1,8–1,85 | 0,05 |
1.05V SB Voltage (В) | 1,05–1,10 | 0,05 |
2.5V SB Voltage (В) | 2,5–2,55 | 0,05 |

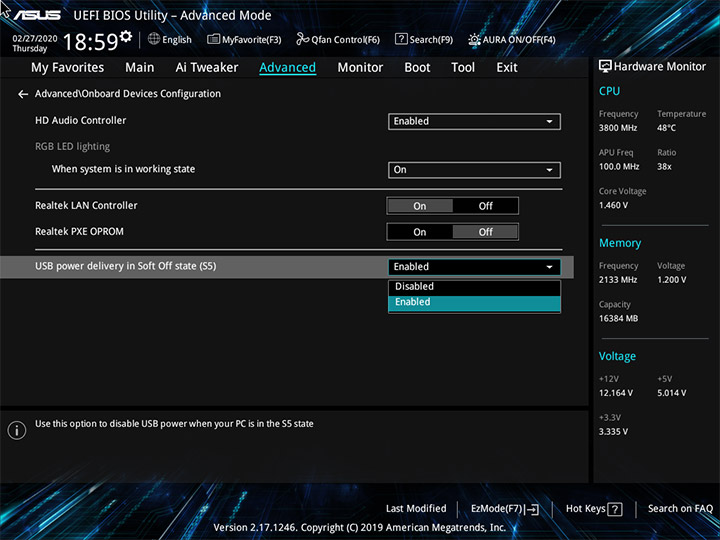

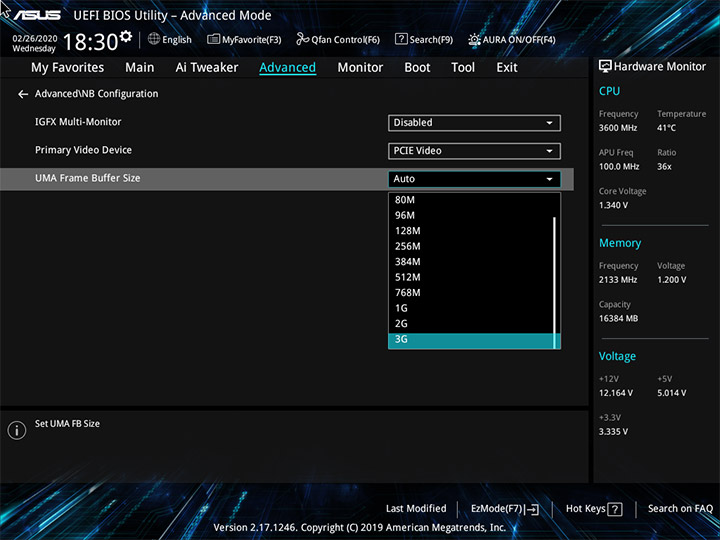

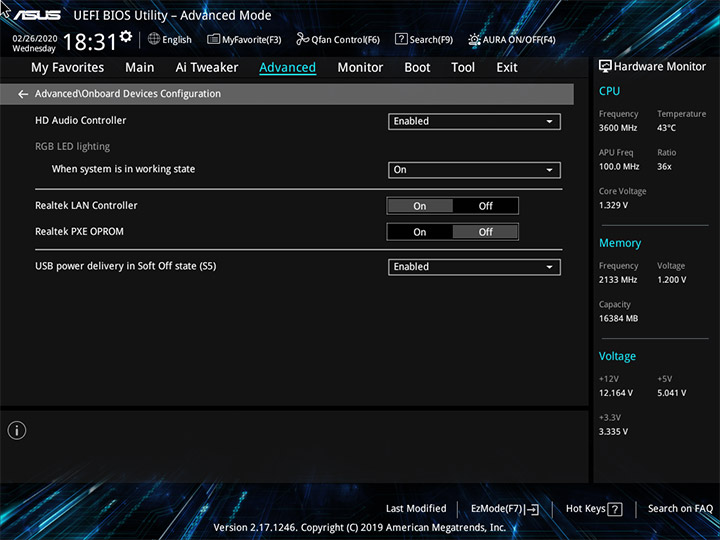

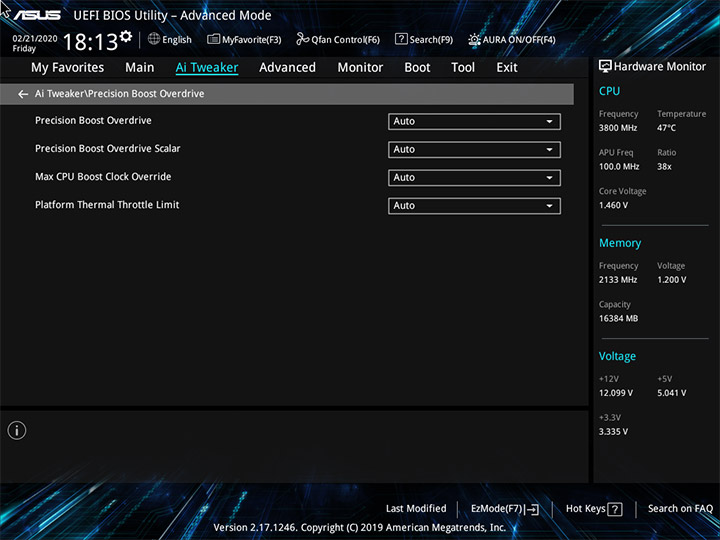

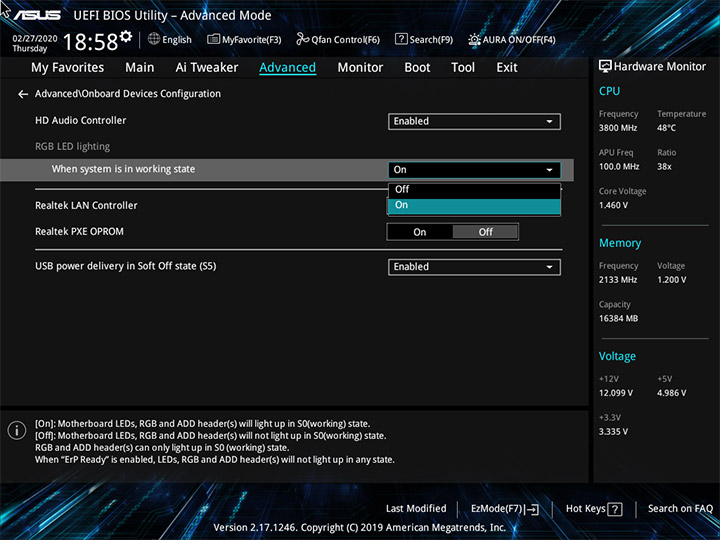

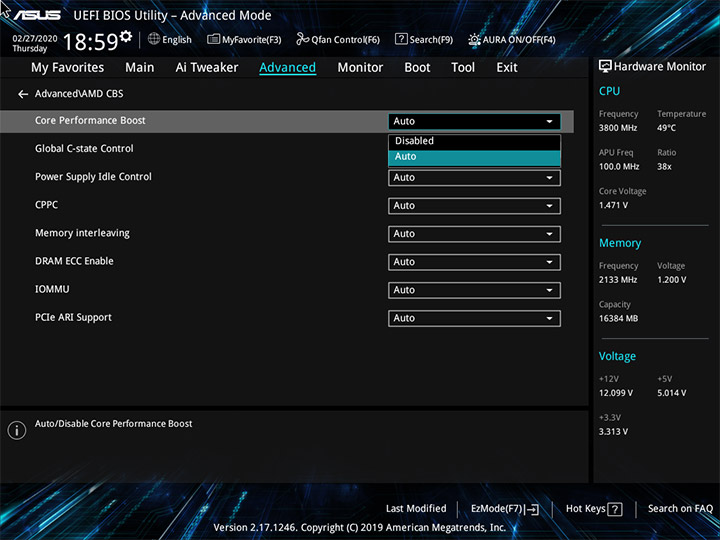

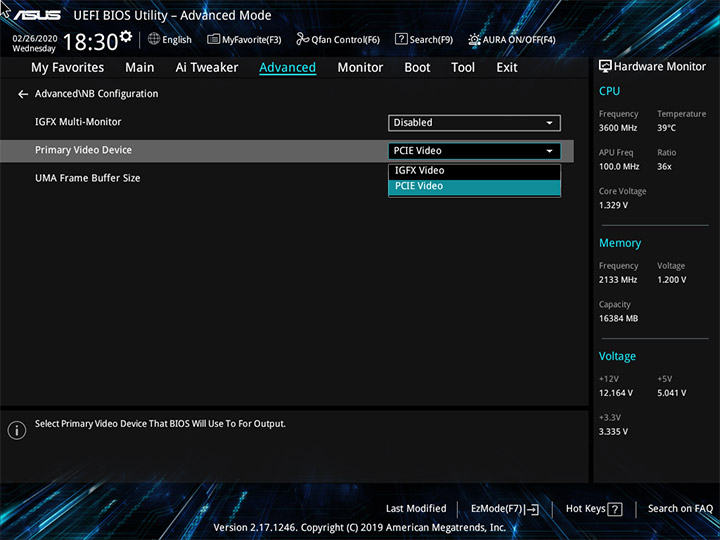

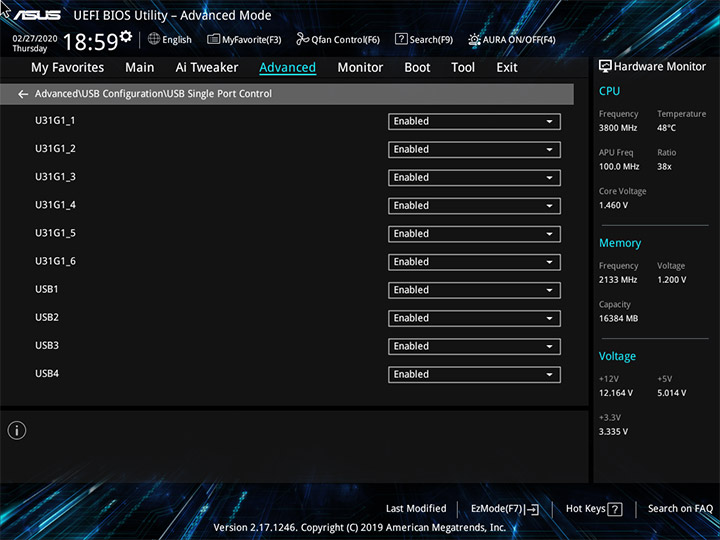

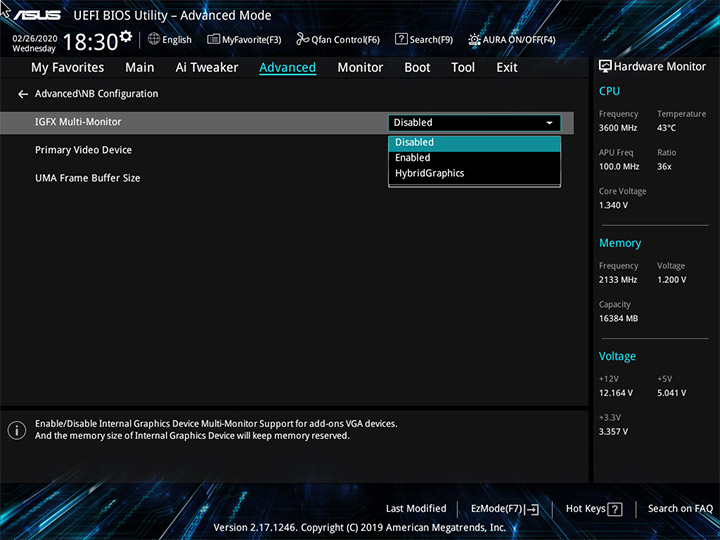

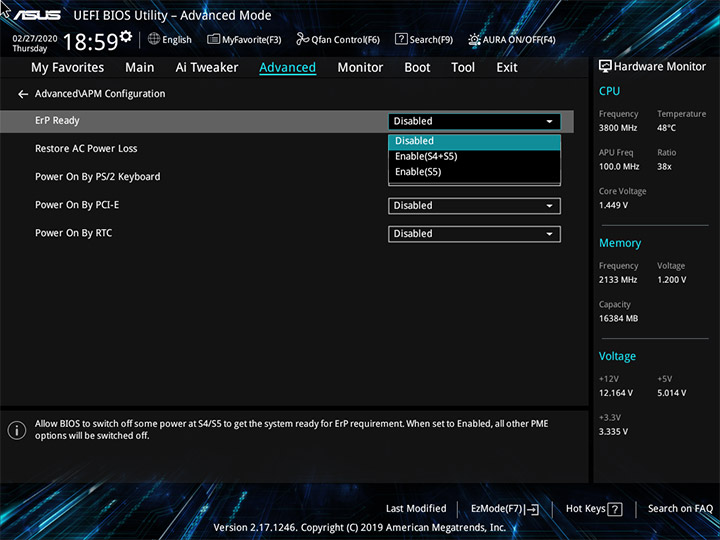

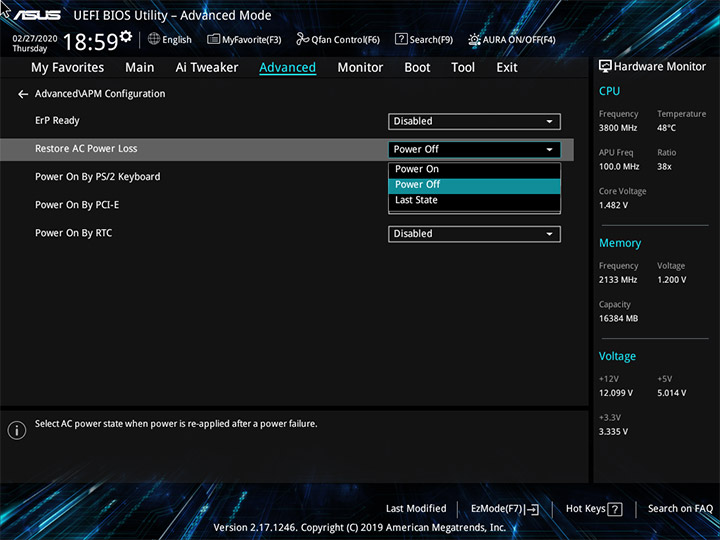

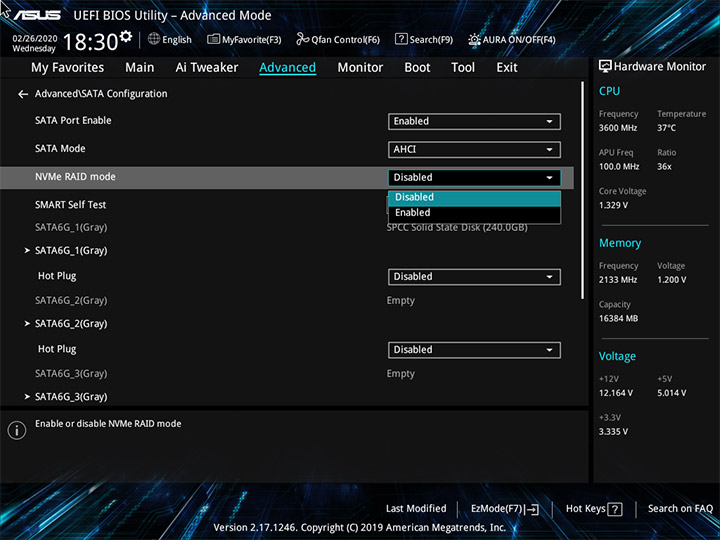

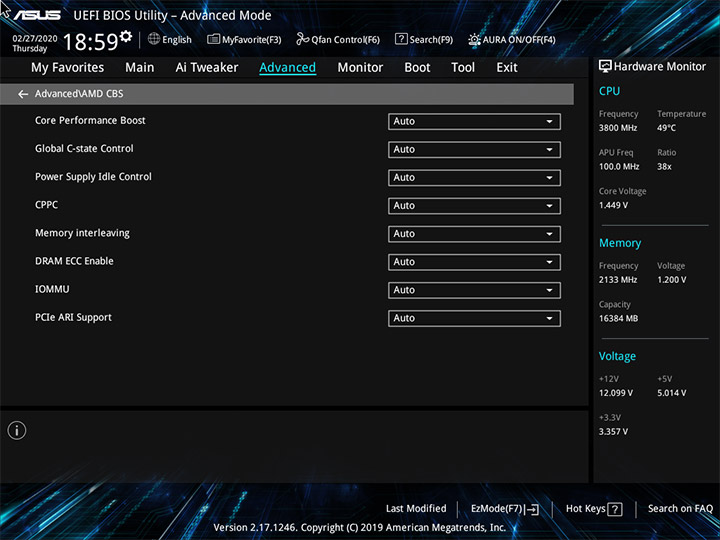

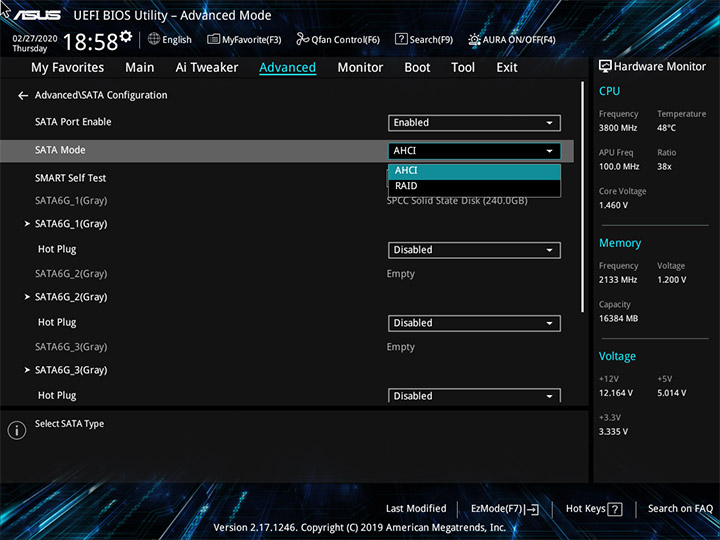

В рубрике Advanced отсутствуют пункты AMD PBS и AMD Overclocking в сопоставлении с другими, старшими платами.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/59-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/60-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/61-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/62-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/63-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/64-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/65-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/66-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/67-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/68-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/69-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/70-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/71-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/72-asus-prime-a320i-k.jpg)

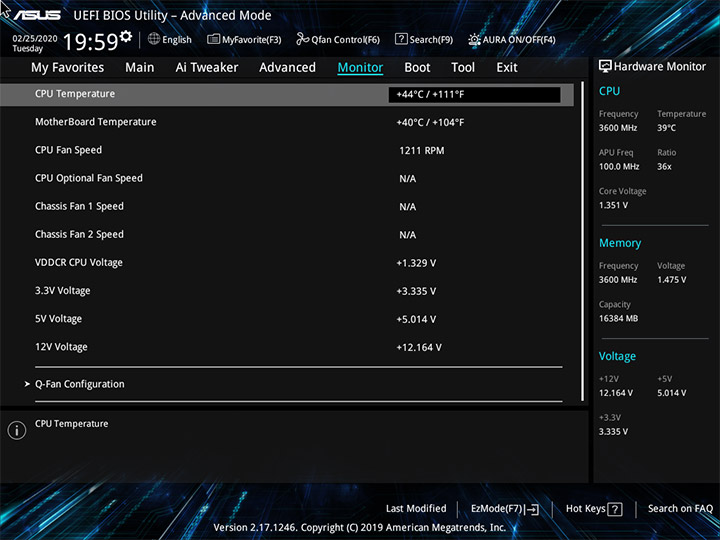

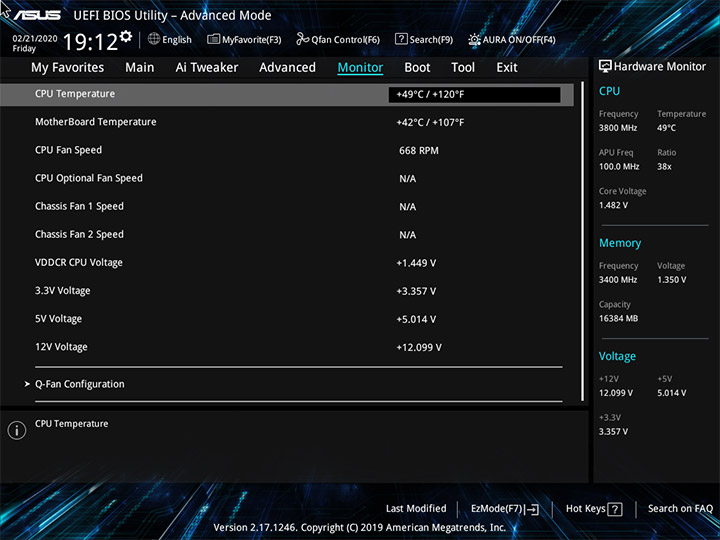

Доступных для наблюдения и анализа величин в реальном времени — минимум. Температурных отметки лишь две и увеличить число посредством выносных датчиков нельзя. Все три алгоритма допускают выбор способа замедления скорости устройств — PWM или DC. Корпусные вентиляторы могут опираться в качестве основы на температуру не только процессора. Помимо сенсора с материнской платы можно будет привлечь и ВК, но, как я уже прежде отмечал, она обязана быть производства ASUS (плюс достаточно современной). Кроме указания в строковом виде, имеется интерактивный Qfan Control (F6).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/73-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/74-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/75-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/76-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/77-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/78-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/79-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/80-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/81-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/82-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/83-asus-prime-a320i-k.jpg)

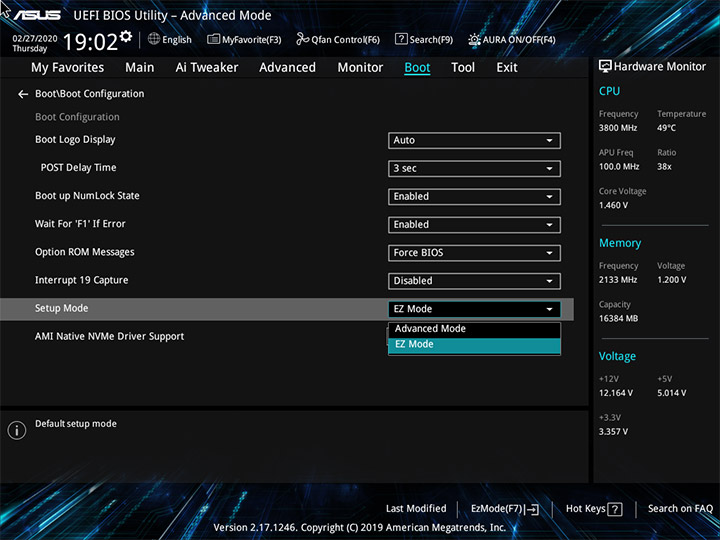

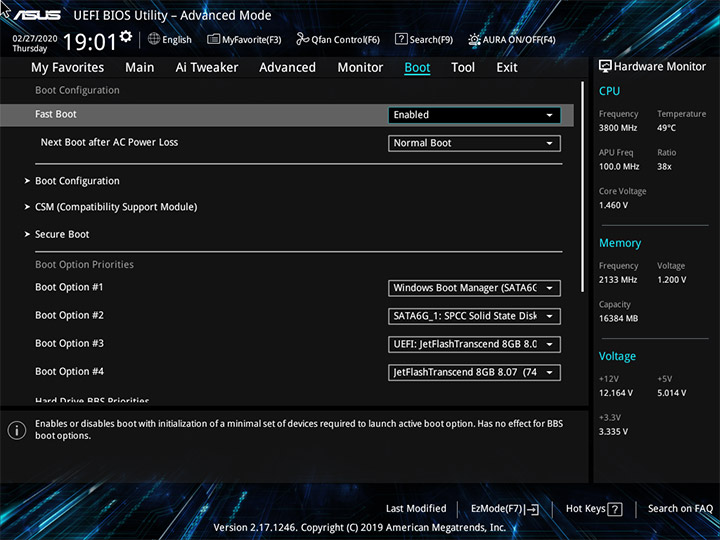

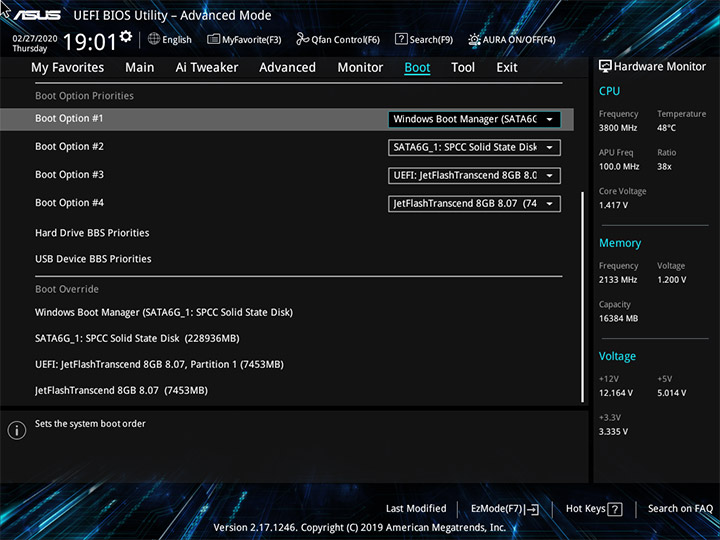

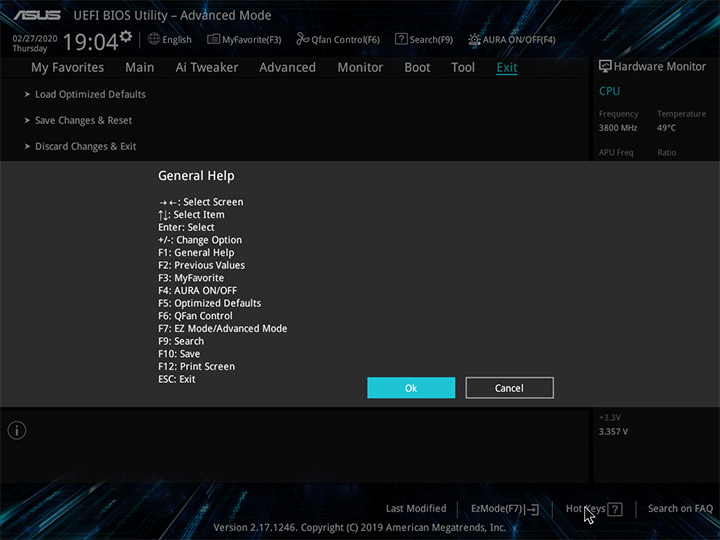

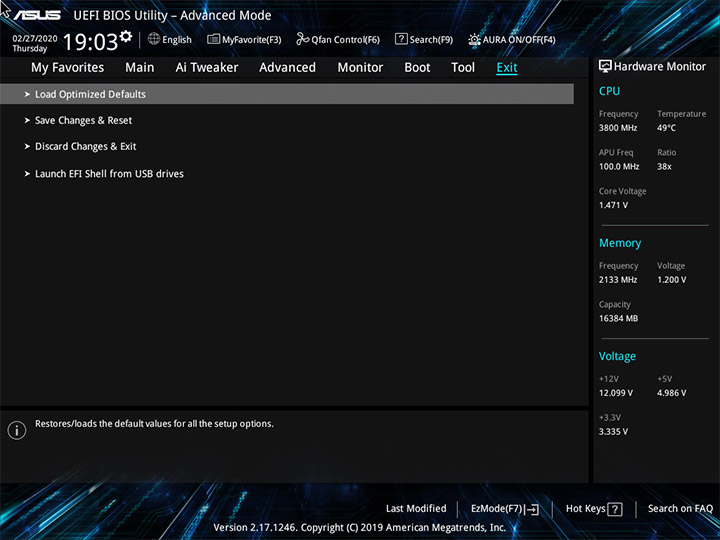

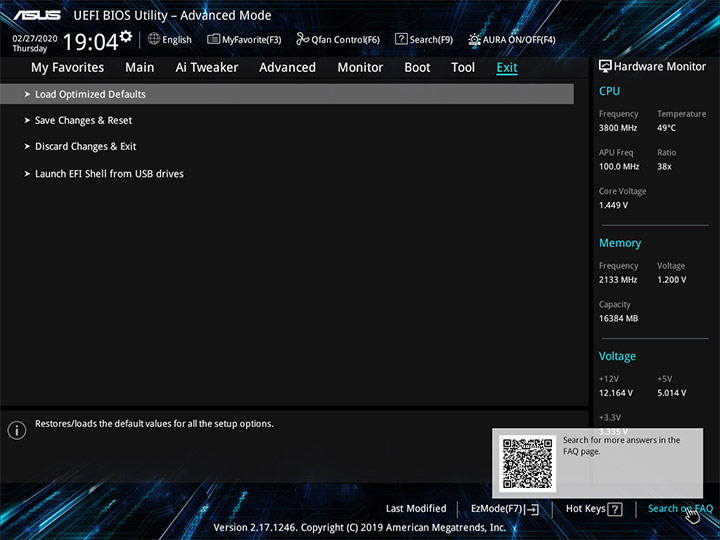

Fast Boot изначально активирован, что делает процедуру опроса оборудования достаточно быстрой, особенно в сопоставлении с некоторыми «неторопливыми» устройствами на базе AMD X570.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/84-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/85-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/86-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/87-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/88-asus-prime-a320i-k.jpg)

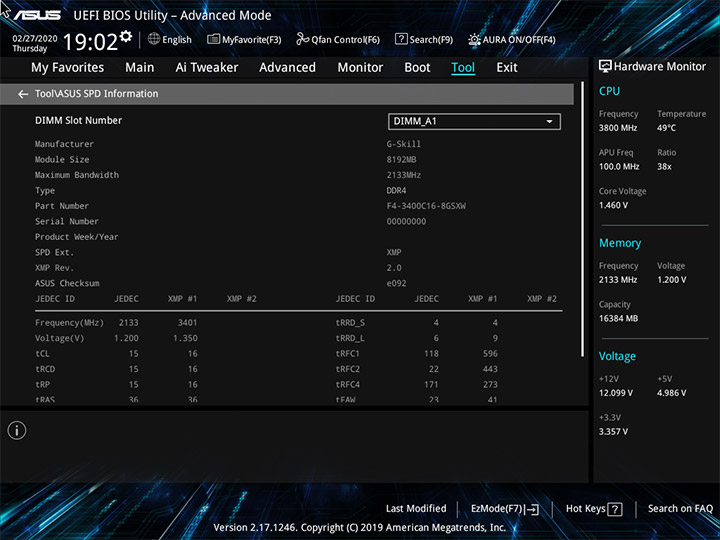

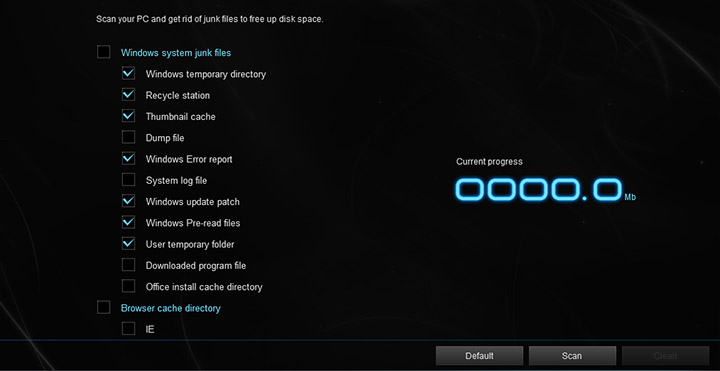

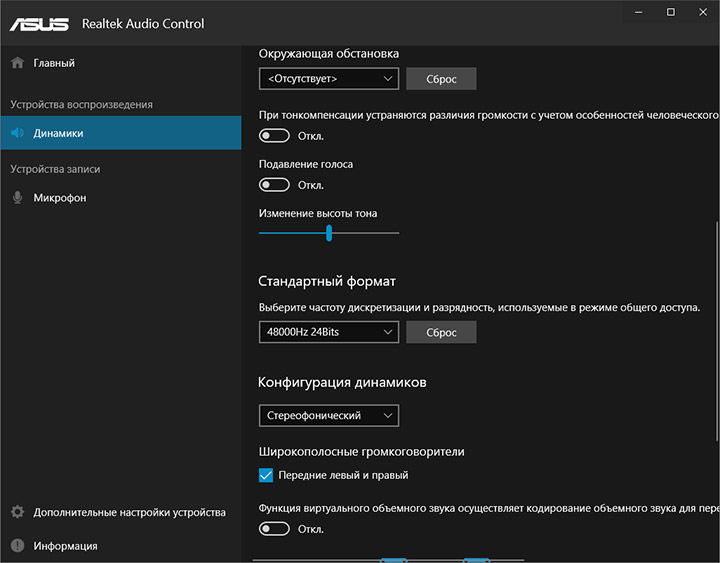

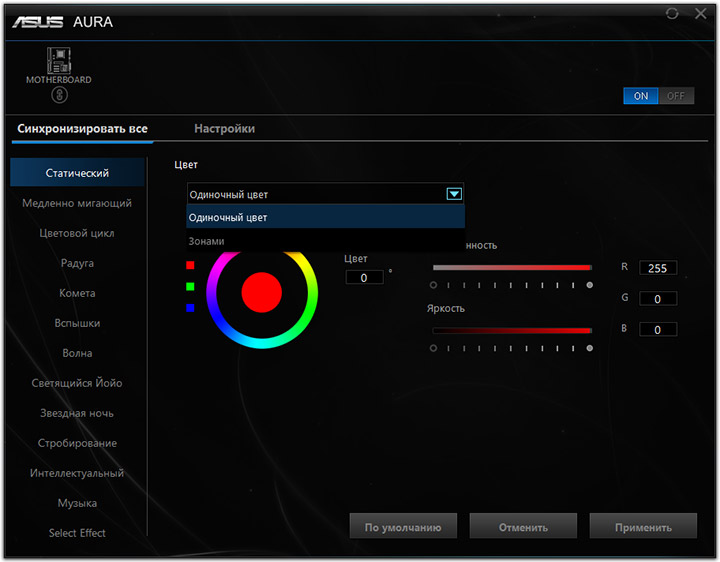

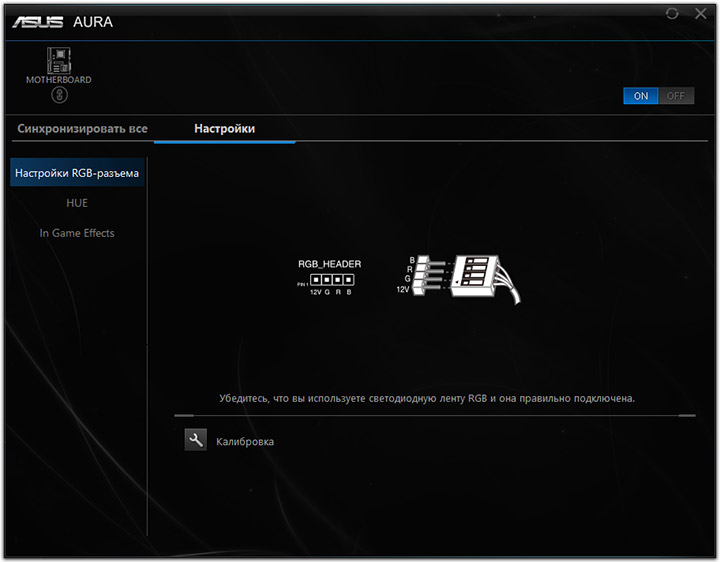

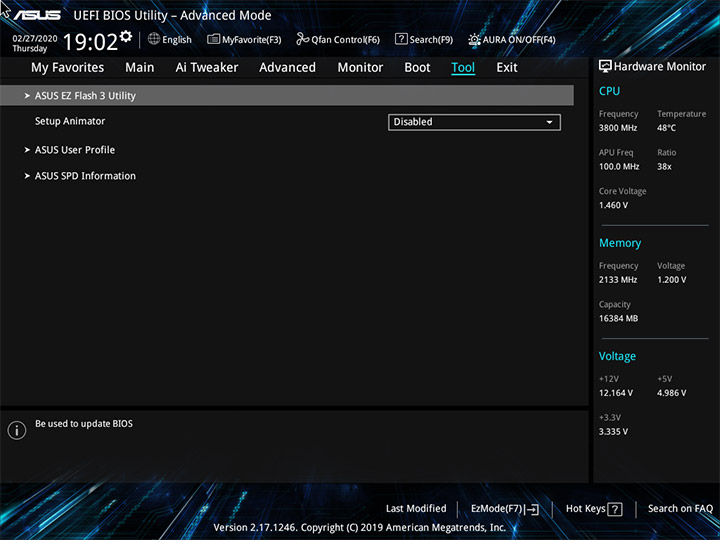

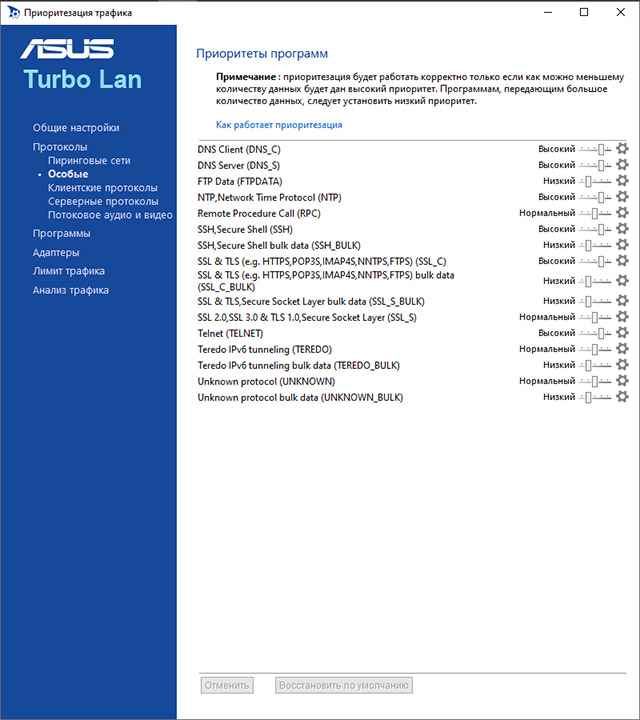

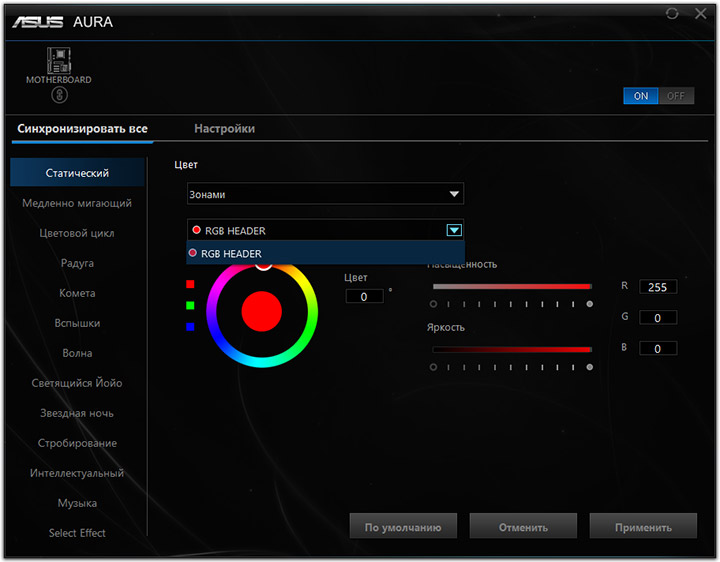

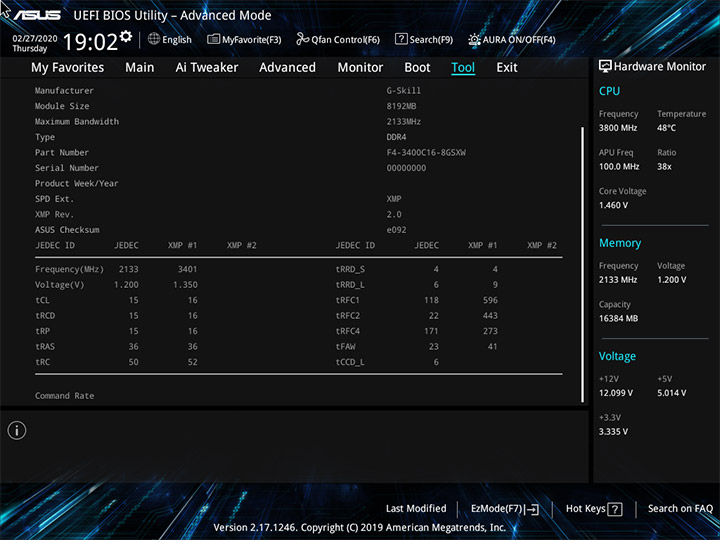

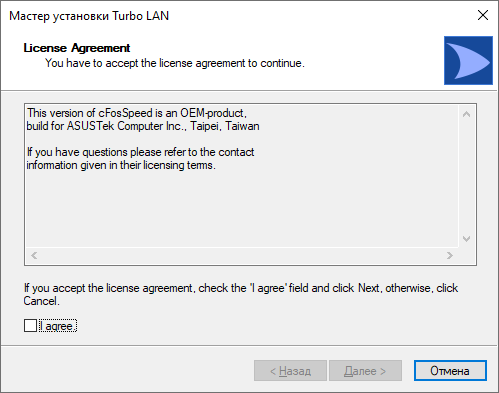

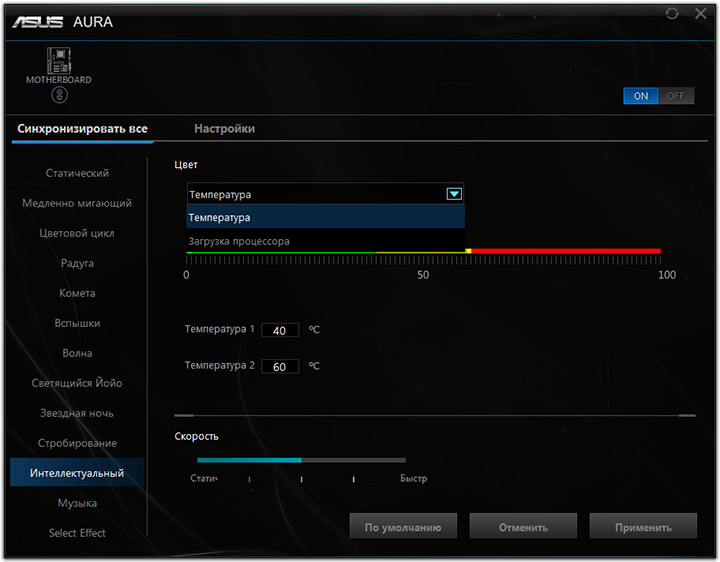

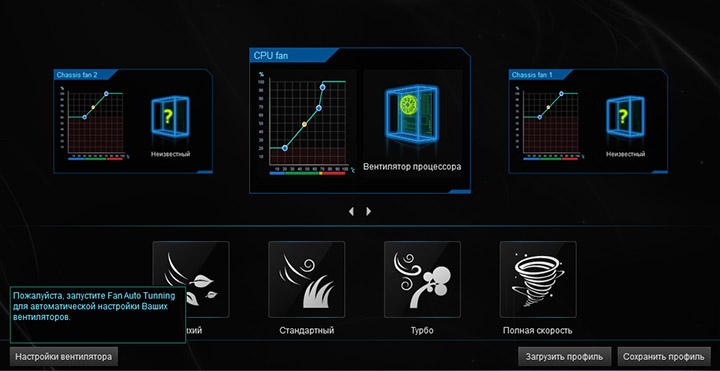

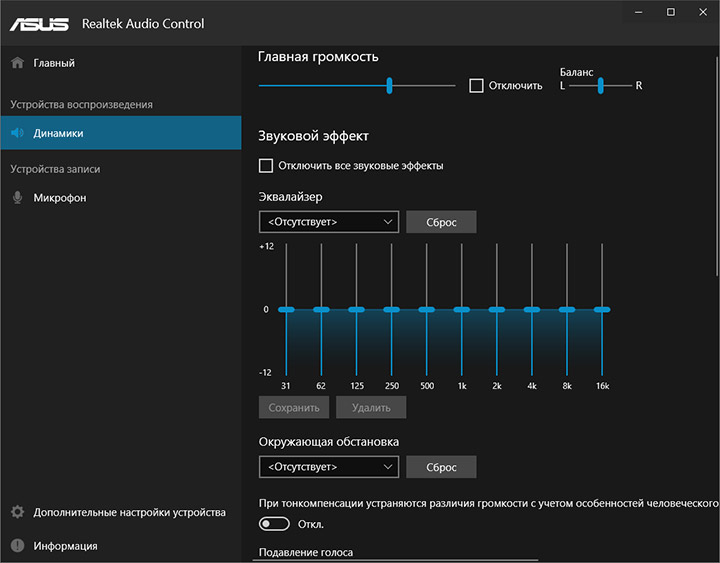

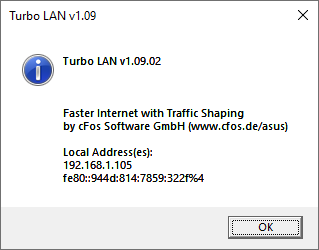

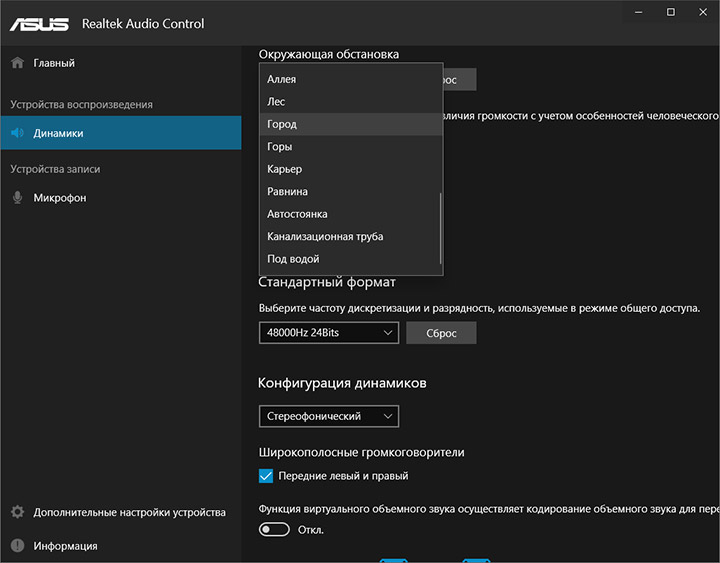

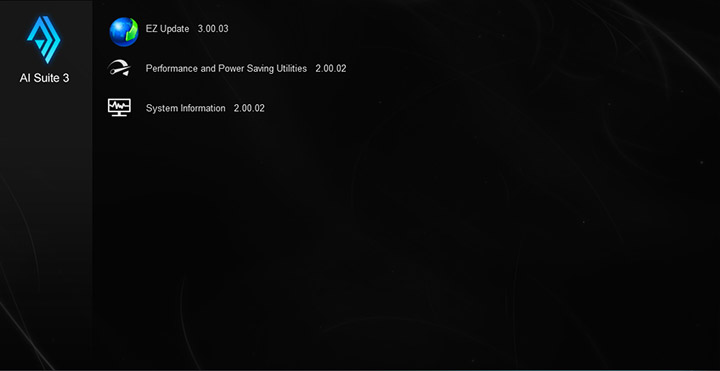

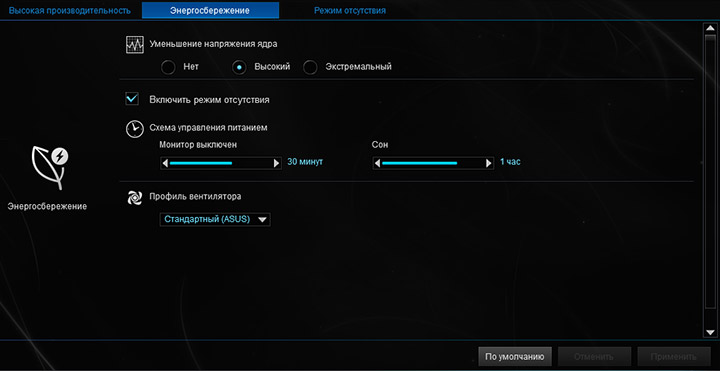

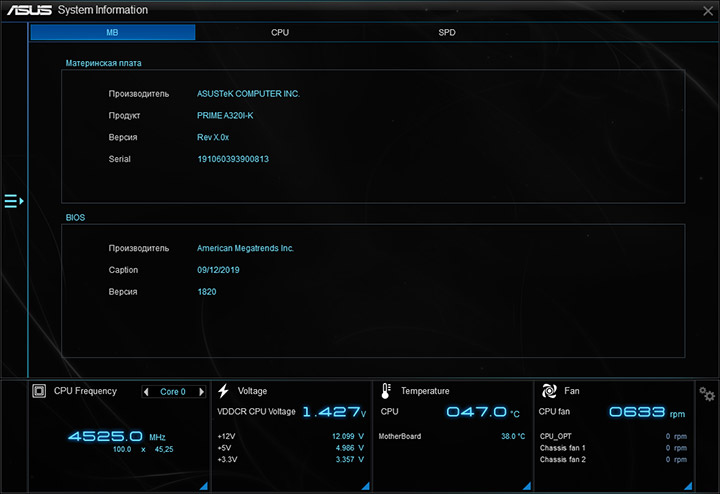

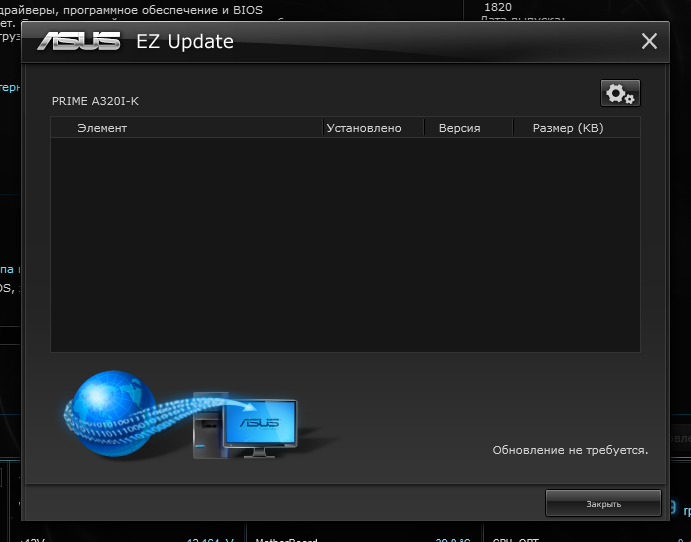

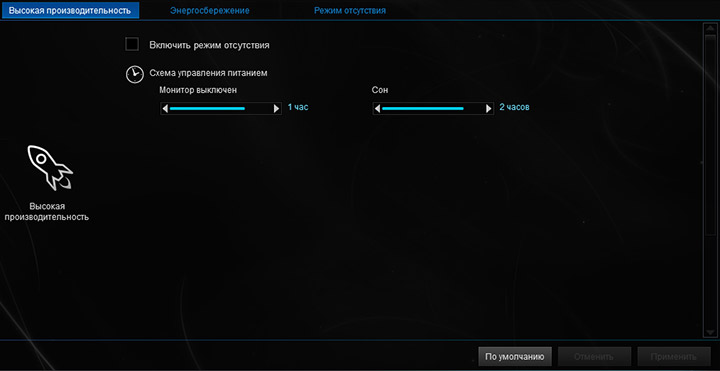

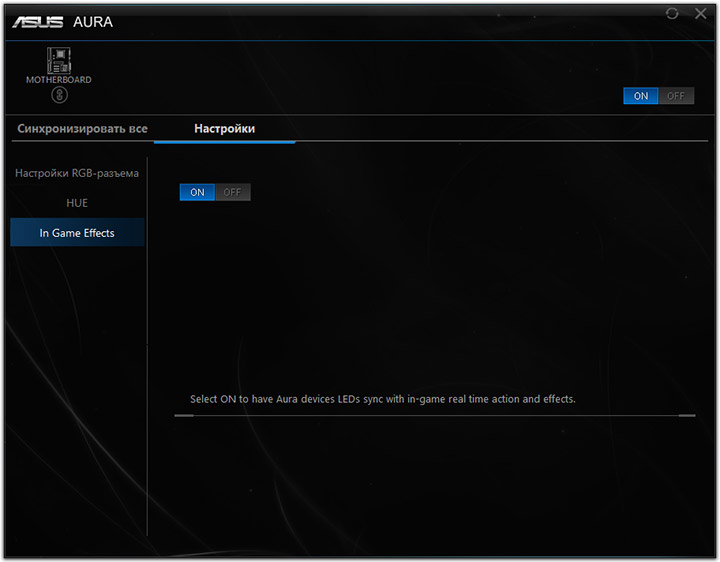

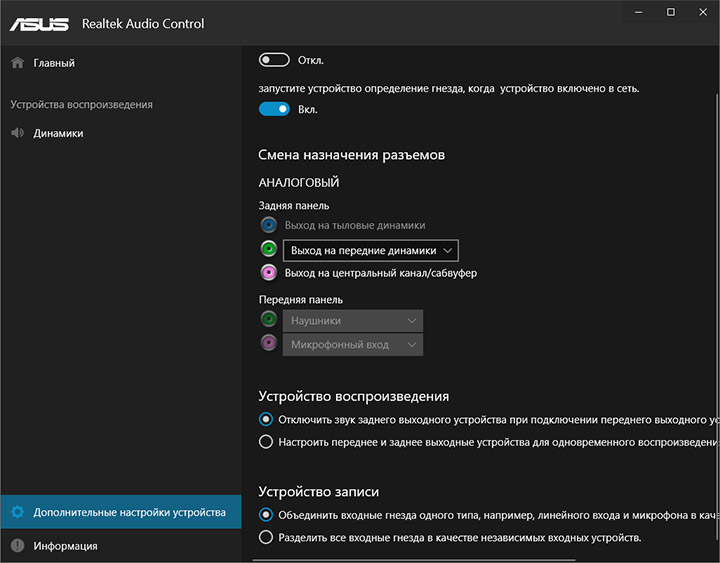

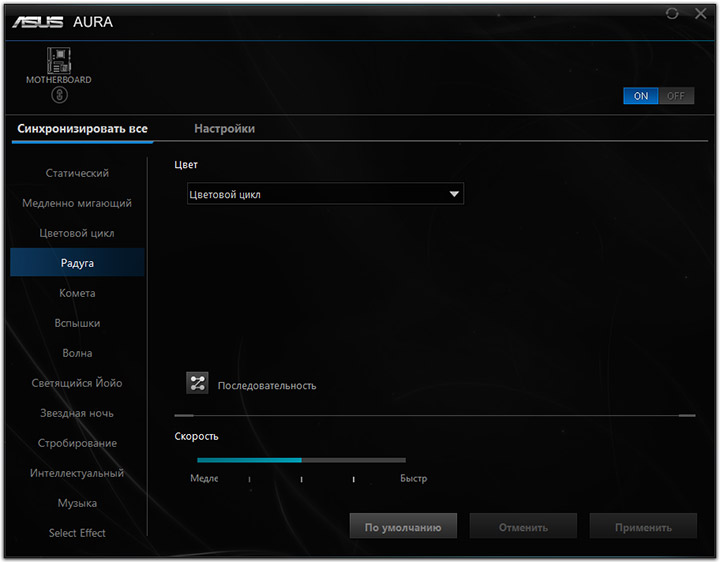

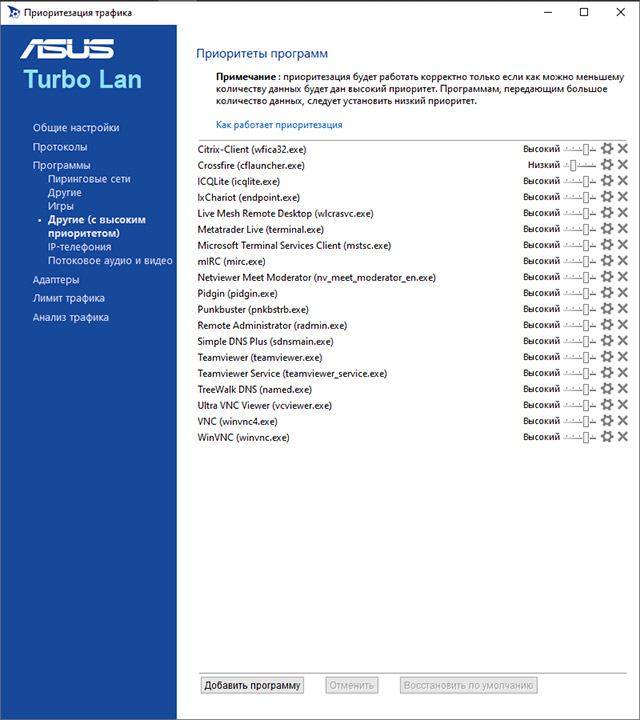

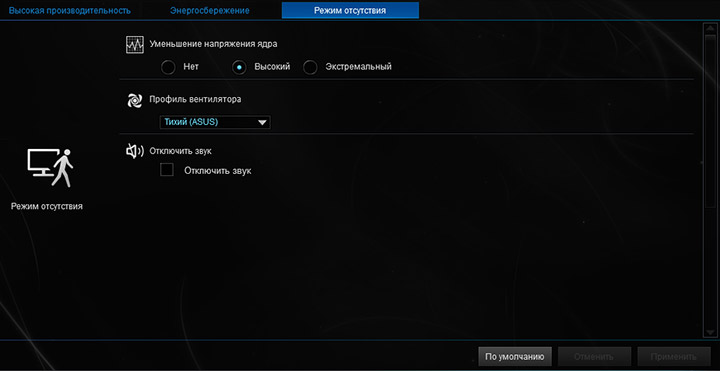

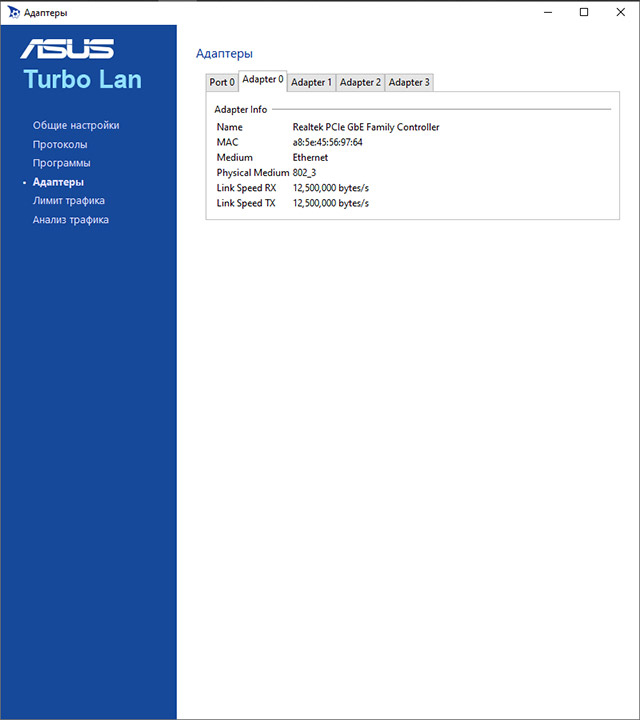

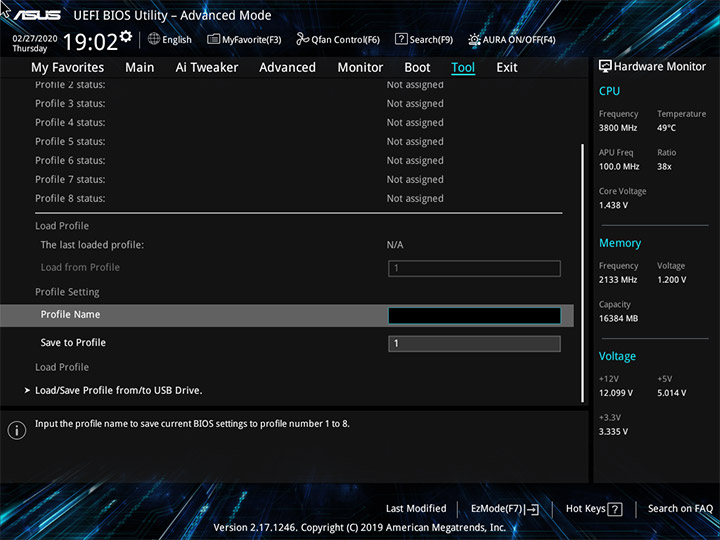

Перечень фирменных инструментов очень скромный: модуль для проведения обновления прошивки, механизм по хранению схем настроек в памяти платы и с привлечением внешних носителей, а также обозреватель SPD и XMP у комплекта DRAM. Это опять же, если продолжать проводить параллели с другими статусными моделями.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/89-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/90-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/91-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/92-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/93-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/94-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/95-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/96-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/97-asus-prime-a320i-k.jpg)
Использование APU ничем разительно не отличается, новые пункты, в особенности по правке частот, также будут отсутствовать. Немного модифицируются пределы для корректировки напряжений и величины Memory Frequency.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/98-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/99-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/100-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/101-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/102-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/103-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/104-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/105-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/106-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/107-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/108-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/109-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/110-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/111-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/112-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/113-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/114-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/115-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/116-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/117-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/118-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/119-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/120-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/121-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/122-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/123-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/124-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/125-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/126-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/127-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/128-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/129-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/130-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/131-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/132-asus-prime-a320i-k.jpg)
Комплектное ПО
Обеспечение программами — одно из главных слабых мест продукта. Бонусов для звукового тракта нет никаких, но этого никто и не ожидал в рамках заложенного в серию Prime концепта, не всё просто с другими дистрибутивами. На странице поддержки без проблем можно найти лишь функционирующий Ai Suite 3 с достаточно скромным наполнением. Как мы уже знаем, множество функций в других продуктах уже перебазировались в Armoury Crate, но здесь этот комплекс не поддерживается. Потому как быть с управлением световым оборудованием и поиском бонусов для Сети? Я воспользовался страницей загрузок у модели ASUS EX-A320M Gaming, где удалось достать необходимое. К слову, в ходе обзора той платы также были проблемы подобного плана, но, как видим, спустя некоторое время их уже устранили. Возможно, ситуацию спасёт комплектный компакт-диск? Нет, на нём также ничего сверх предложенного на сайте нет.
Программное обеспечение | |
---|---|
Фирменное | AI Suite 3 (Ai Charger, EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information), EZ Installer, Lighting Control (AURA) |
Сетевое | Turbo LAN |
Дополнительное | WinRAR (пробная версия на 40 дней) |
Ai Suite 3 имеет базовое наполнение. Не предусмотрен мастер по настройке системы, как это можно видеть в других сериях плат ASUS.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/133-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/134-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/135-asus-prime-a320i-k.png)
Доступ к различным составляющим реализован по принципу индивидуального. Fan Xpert обладает небольшим индексом, оповещающим об отсутствии углублённой поддержки работы с оборудованием на низкой частоте вращения.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/136-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/137-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/138-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/139-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/140-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/141-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/142-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/143-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/144-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/145-asus-prime-a320i-k.jpg)

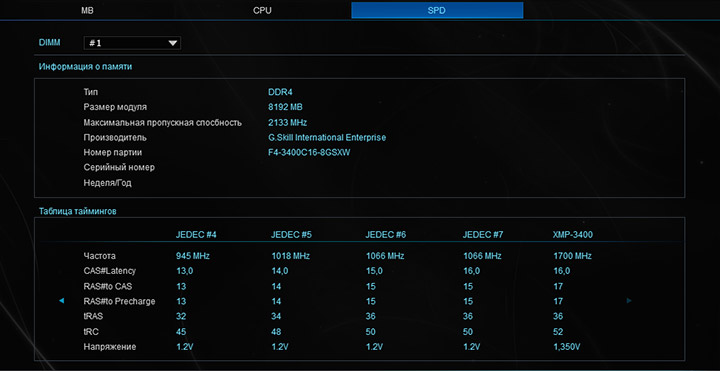

Подсветки на плате нет, потому управлять ею можно лишь на дополнительном оборудовании, подключенном через площадки на плате. Всего их две, но в утилите упоминается лишь одна. Памятуя источник загрузки ПО, есть вероятность в некорректности опознания второй точки, а быть может, сценарий окажется единственным для двух сразу. В любом случае, этот вопрос явно нуждается в доработке со стороны специалистов компании.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/146-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/147-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/148-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/149-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/150-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/151-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/152-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/153-asus-prime-a320i-k.jpg)

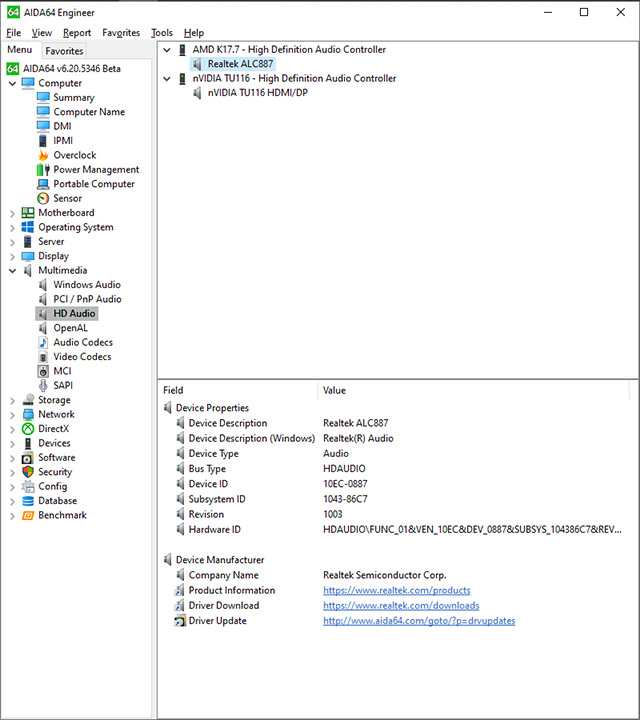

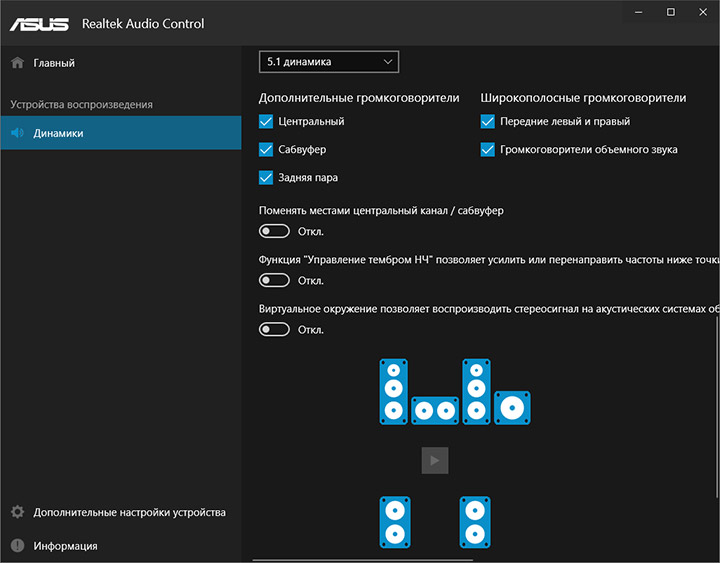

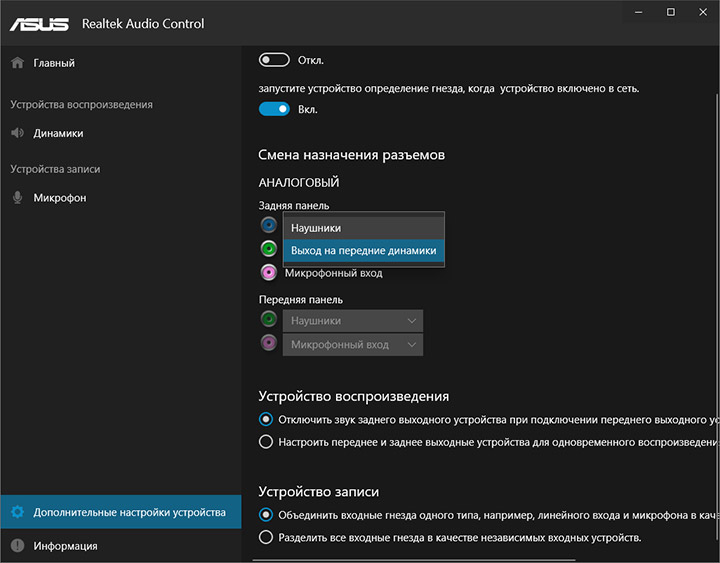

Использование базового кодека накладывает ограничения в наполнении фирменного инструментария Realtek для конфигурирования звукового оборудования. Нет определения импеданса у наушников, схем предусиления. Допускается самостоятельно форсировать нужный профиль в схеме подключенных устройств. Так, «Наушники» приведут к заметному усилению выходного сигнала с изменением акцентов в подаче материала. Также можно будет привлечь гнёзда от корпуса для схемы «7.1», но они обязаны быть современными, с идентификацией подключения, чтобы после него можно было правильно указать что именно оказалось в распоряжении у ПК.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/154-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/155-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/156-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/157-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/158-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/159-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/160-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/161-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/162-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/163-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/164-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/165-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/166-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/167-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/168-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/169-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/170-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/171-asus-prime-a320i-k.jpg)

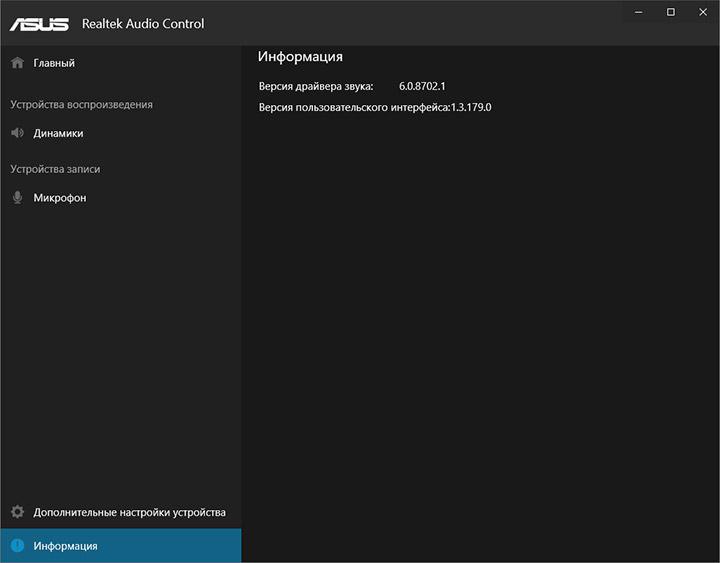

Свои функции кодек выполняет хорошо, но требовать от него чудес нет никакого смысла. Достаточно того, что все инструменты в материале можно отследить, звук не превращается в гул или «жевание». На ВЧ не хватает ревербераций и деталей, на СЧ можно кое-где услышать явные сибилянты на вокале, а диапазон НЧ характерен отсутствием объёма. Но всё это не мешает узнать знакомый материал и расслышать в нём каждый источник. Для базовых потребностей предложенного решения будет достаточно.
Turbo LAN на базе cFosSpeed установился без проблем, хотя явного упоминания о поддержке такой утилиты нигде нет, я руководствовался лишь принадлежностью устройства к сегменту продуктов Prime и не ошибся.
Программа снабжена фирменным оформлением и без нареканий функционировала с последней сборкой Windows 10.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/173-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/174-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/175-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/176-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/177-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/178-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/179-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/180-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/181-asus-prime-a320i-k.png)

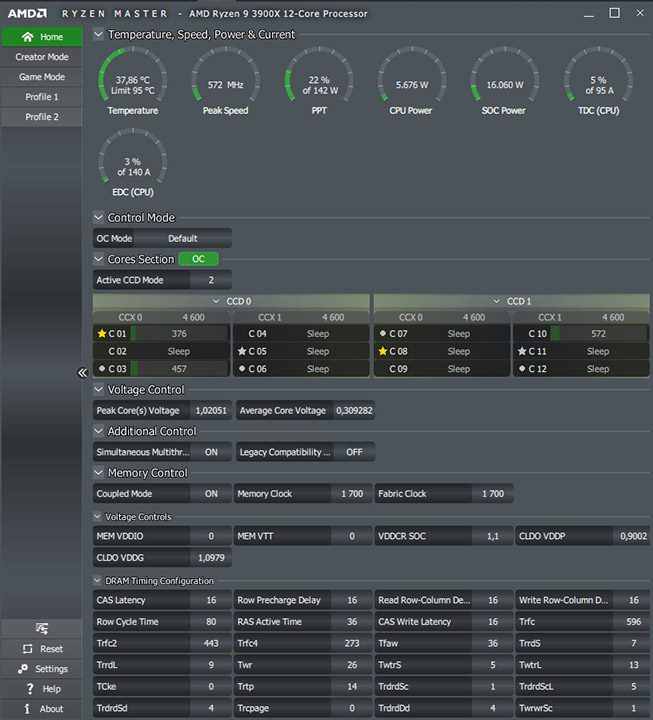

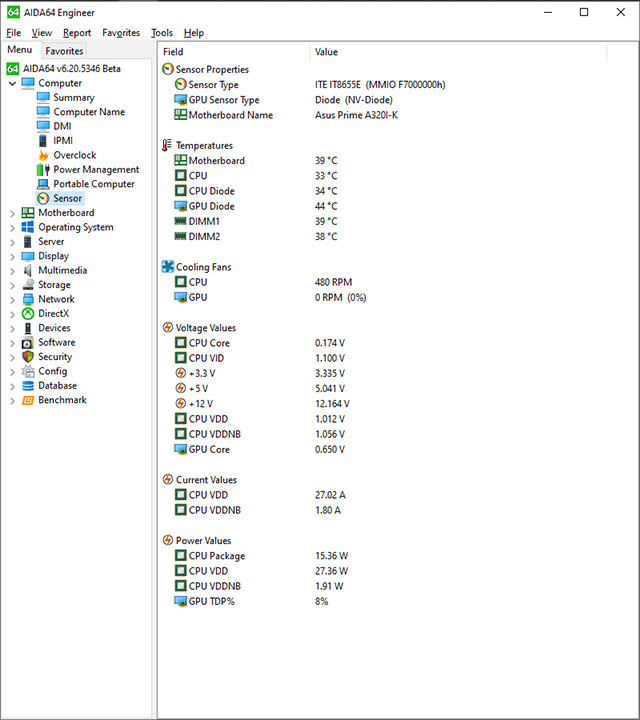

Используя стороннее ПО выявить дополнительные сведения о режимах работы платы не получится, функции и переменные лишь те, что уже видны в UEFI или Ai Suite 3. Тем самым, о температуре хаба прямой информации нет, благо, неподалёку находится мультиконтроллер, потому рост температуры на этом участке устройства можно будет отслеживать по датчику Motherboard.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/182-asus-prime-a320i-k.jpg)
Тестовый стенд
В состав открытого стенда вошли:
- процессор №1: AMD Ryzen 9 3900X (3,6 ГГц);
- процессор №2: AMD Ryzen 5 2400G (3,6 ГГц);
- кулер: Noctua NH-U14S;
- термоинтерфейс: Noctua NT-H1;
- память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В, Samsung B-die);
- вентилятор: Nanoxia FX12-2000;
- видеокарта: MSI GeForce GTX 1660 Gaming X 6G;
- накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
- блок питания: SilverStone SST-ST65F-PT (650 Вт) + дополнительный процессорный кабель питания;
- операционная система: Windows 10 Pro x64 (10.0.18363.657), AMD Ryzen Balanced Power Plan, AMD Ryzen Master 2.1.1.1472;
- драйверы: AMD Chipset Drivers 2.01.15.2138, GeForce 442.19, Radeon Adrenalin 20.2.1.0.
Разгонный потенциал
Все эксперименты проходили с прошивкой 1820 (AMD AGESA Combo-AM4 1.0.0.3 ABBA). Базовые настройки имеют такой вид:
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/183-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/184-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/185-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/186-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/187-asus-prime-a320i-k.jpg)

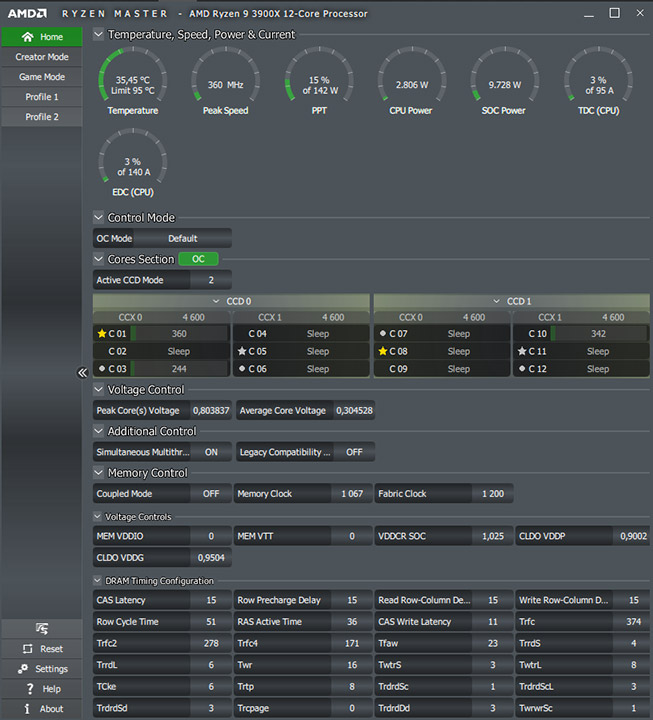

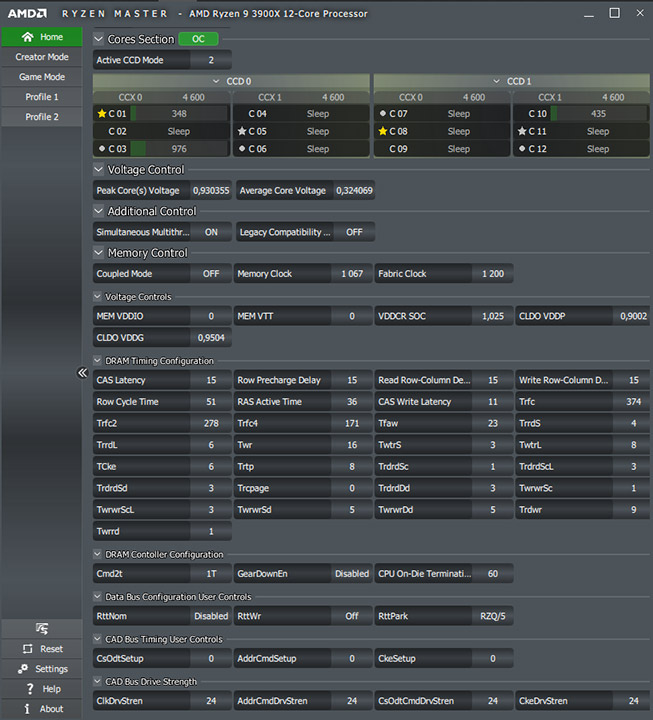

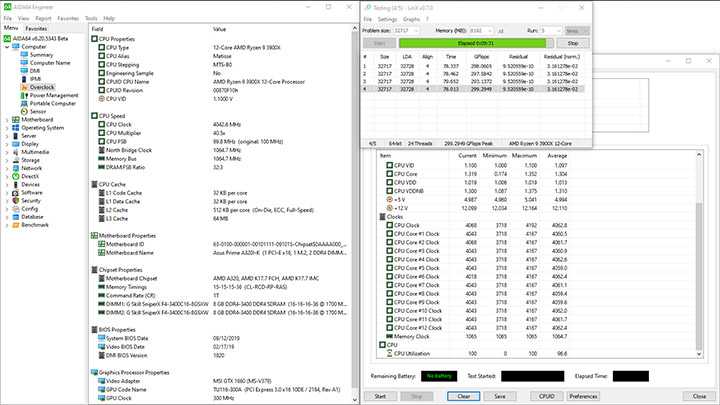

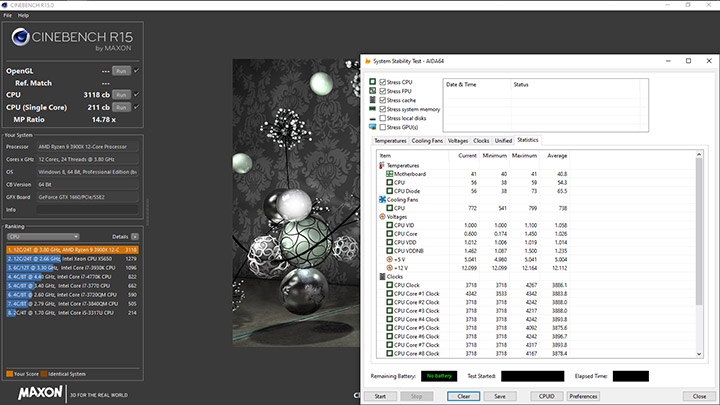

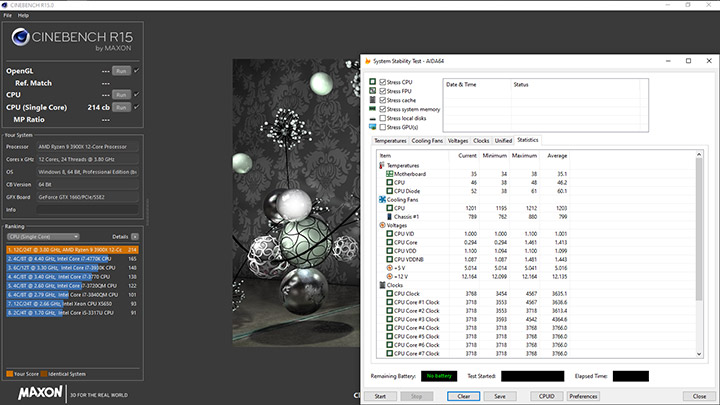

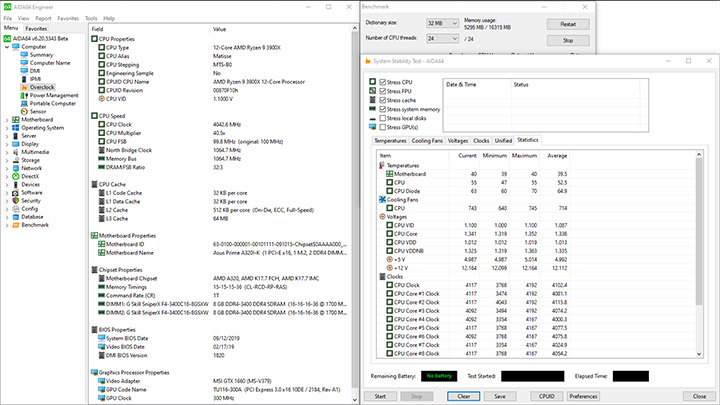

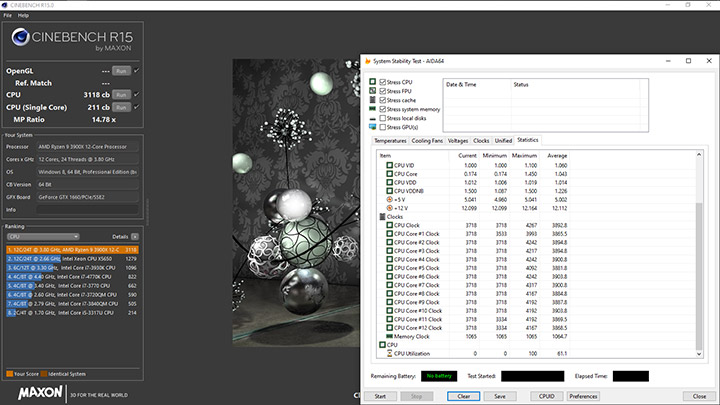

Частота памяти составила 2133 МГц, кулер ЦП работал в соответствии со штатными алгоритмами управления скоростью, согласно схемам инженеров ASUS. Продуктивность системы оказалась на высоте: в 7-Zip и Cinebench цифры были выше полученных при участии мало выдающейся ASUS Prime X570-P, вплотную приблизившись к справедливо высоким, виденным, к примеру, в тестах с MSI MPG X570 Gaming Edge WiFi. Последняя сплоховала в LinX, зато Prime A320I-K здесь была не хуже той же Prime X570-P. Тут отдельно можно выделить постепенный прогрев устройства, замеченный по температуре датчика Motherboard (мультиконтроллера). Всюду высокие баллы невозможно было бы получить случайно, то есть ускорение Ryzen 9 3900X происходит корректно и до запланированных, паспортных величин, или даже чуть выше, если говорить про участок тестов с ПСП; к слову, латентность оказалась больше, чем у полноформатных плат, что несколько удивило.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/188-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/189-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/190-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/191-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/192-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/193-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/194-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/195-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/196-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/197-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/198-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/199-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/200-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/201-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/202-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/203-asus-prime-a320i-k.png)

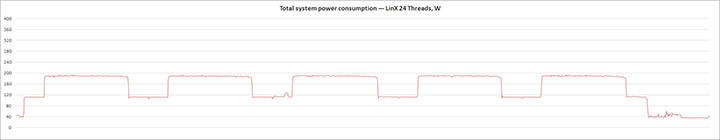

Прогрев участка VRM не достигал 90 градусов, радиатор на хабе грелся вплоть до 57 градусов (припомним их довольно близкое соседство), замеры проводились пирометром при комнатных 26 °C. Подчеркну, не было целенаправленного обдува платы, а вентилятор на кулере ЦП вращался на полных оборотах не всегда. Уровень потребления энергии не превысил 193 Вт, цифра весьма невысокая, а в простое системы фиксировались и вовсе удивительно низкие 35 Вт.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/204-asus-prime-a320i-k.jpg)

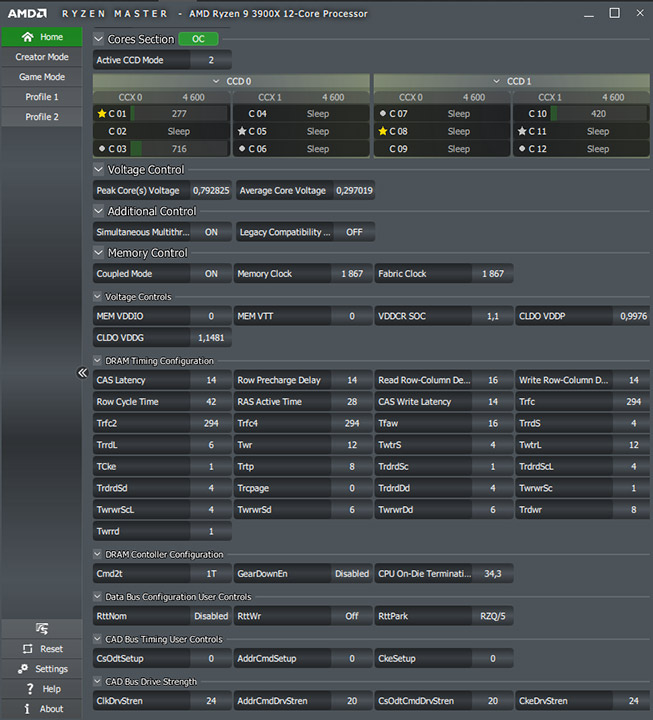

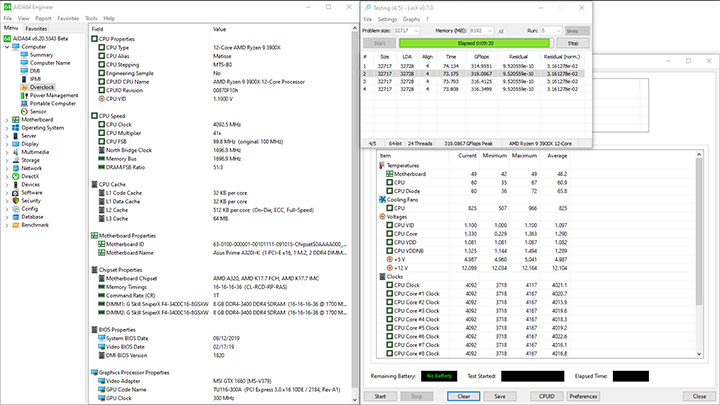

Активируем XMP, приблизив использование ПК ближе к соответствующему реальному сценарию эксплуатации. Будет заметен прирост у напряжений SOC и DRAM.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/205-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/206-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/207-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/208-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/209-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/210-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/211-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/212-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/213-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/214-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/215-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/216-asus-prime-a320i-k.jpg)

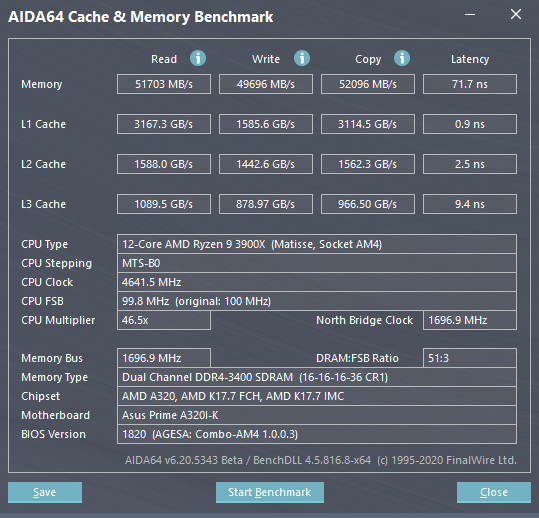

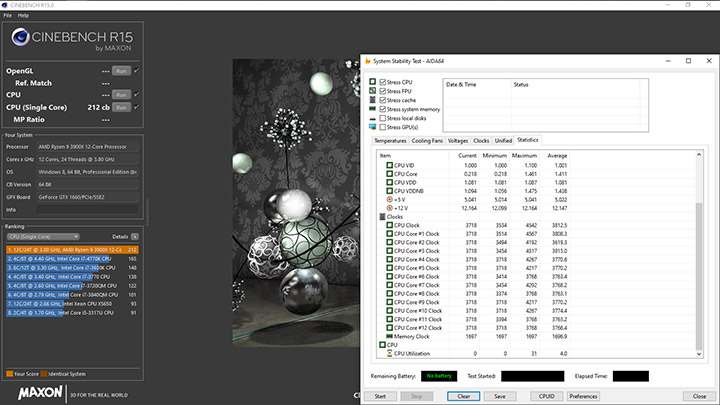

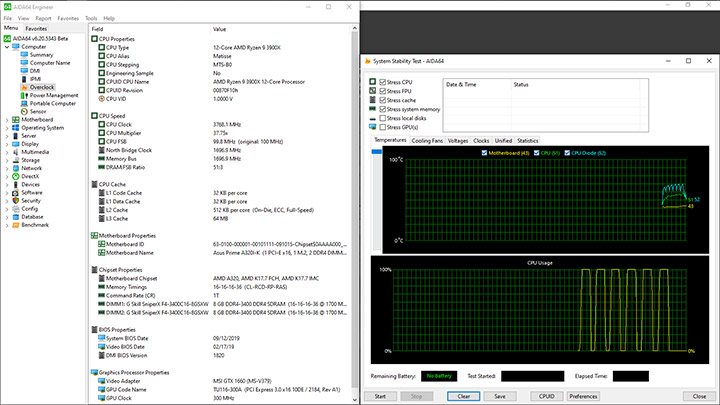

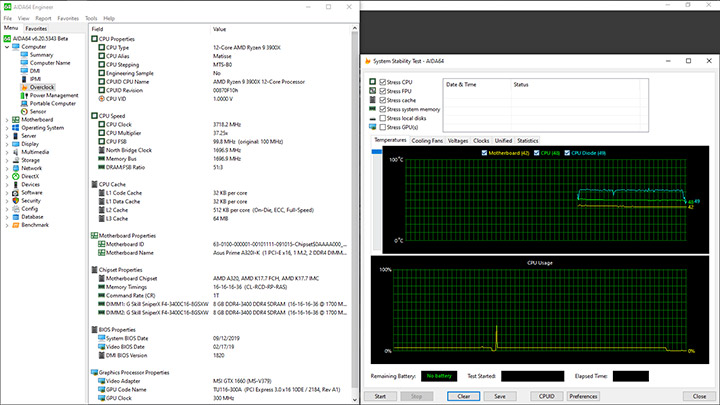

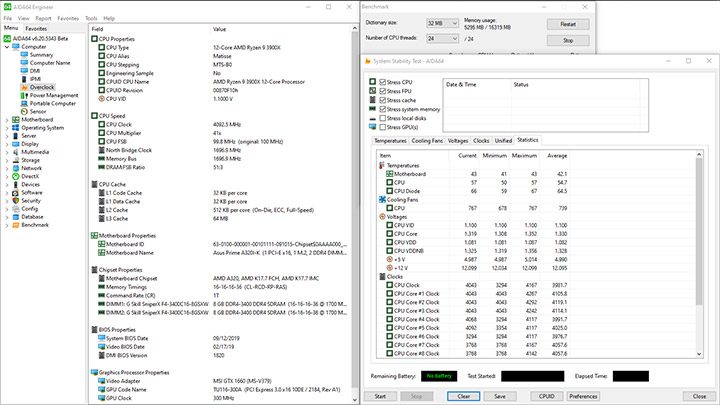

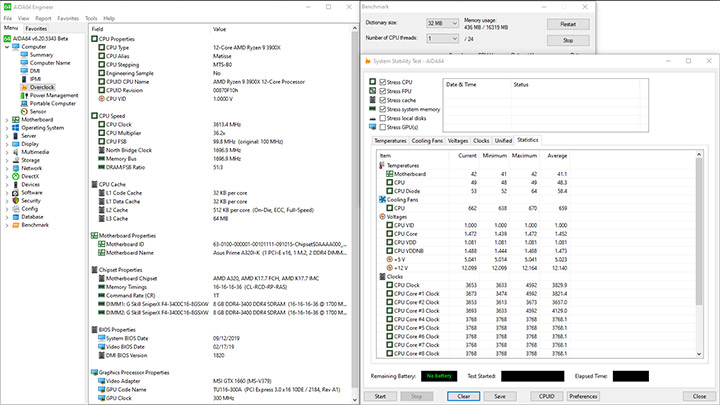

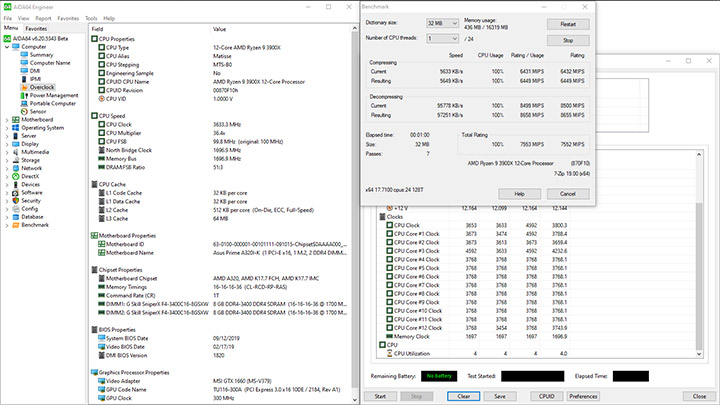

Испытуемая продолжила радовать высокими результатами. Особые успехи она продолжила демонстрировать и в LinX, и в Cinebench, пусть и не на много, но всё же опережая Prime X570-P! Словом, здесь поведение Ryzen 9 3900X ничем не отличалось от случаев с участием куда более дорогих плат, ведя речь о продуктивности, а не о температурах узлов.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/217-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/218-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/219-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/220-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/221-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/222-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/223-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/224-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/225-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/226-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/227-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/228-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/229-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/230-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/231-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/232-asus-prime-a320i-k.png)

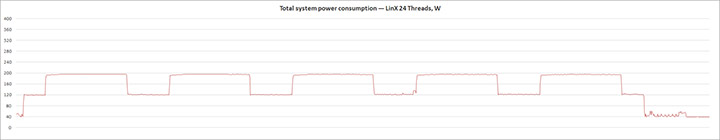

Как на скриншоте, так и пирометром на радиаторе фиксировался рост на пару градусов (до 59). А в секторе VRM всё равно устойчиво наблюдались не более, чем 90 °C, да и те приходилось «ловить» только лишь к концу цикла расчётов в LinX. Цифры потребления подросли до границ 38 и 197 Вт.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/233-asus-prime-a320i-k.jpg)

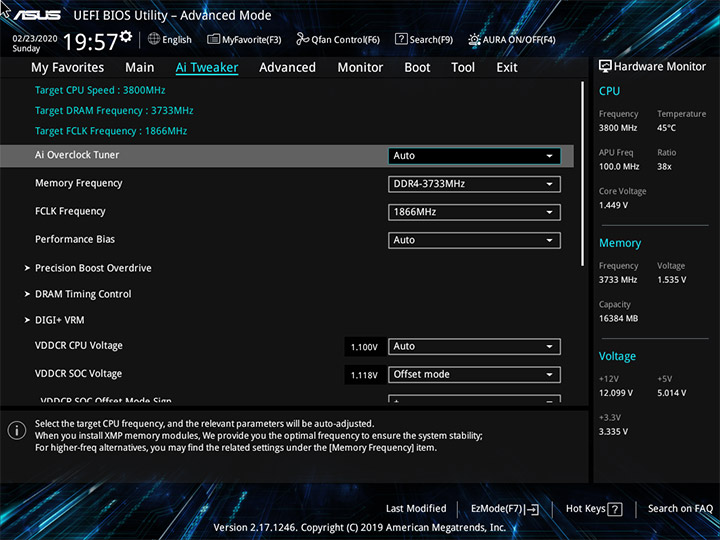

Как и всегда, на очереди разгон ОЗУ. С радостью сообщаю — на Рабочий Стол Windows можно было попасть с частотой 3800 МГц! Однако стабилизировать систему у меня не вышло, заговаривая про стабильность в ходе тестов с LinX. Виной всему был режим работы ЦП, на который прямого влияния нет, а отказываться полностью от PBO вряд ли разумная идея ради дополнительных 66 МГц на фоне стабильных 3733 МГц для нашего набора. Тем самым испытуемая влилась в ряд прочих устройств, выполненных на базе AMD X570, где разгон вышел того же уровня. И здесь я говорю не только про частоту, а про подстройку всего набора задержек до минимально возможного; он дублировался с тем, что удавалось ни раз подтвердить в ходе работ с более дорогими платами. Потребовалось подобрать необходимый и достаточный уровень питающего модули напряжения — подошли 1,535 вольт, а для SOC Voltage уровень компенсации составил 0,01875 В без вмешательства в механизм LLC.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/234-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/235-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/236-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/237-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/238-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/239-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/240-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/241-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/242-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/243-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/244-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/245-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/246-asus-prime-a320i-k.jpg)

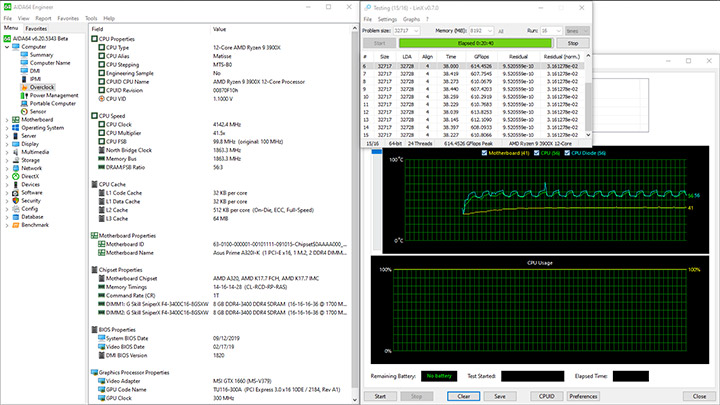

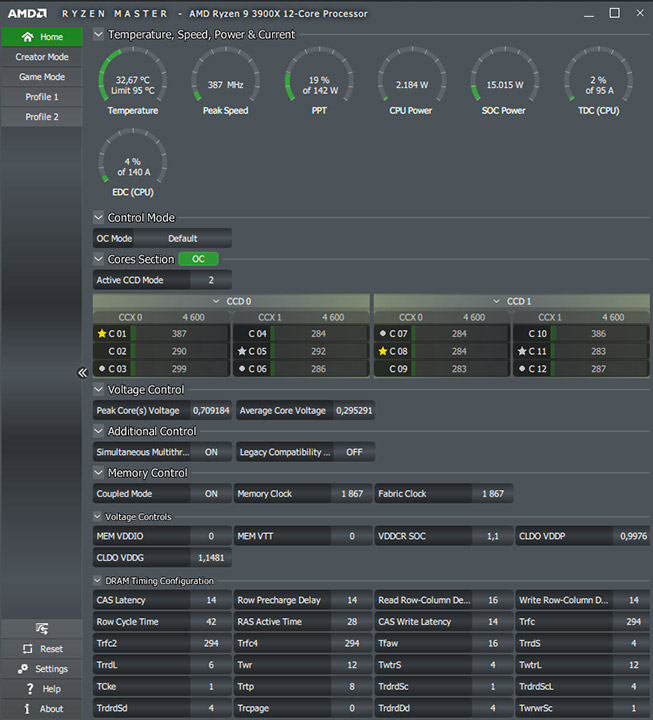

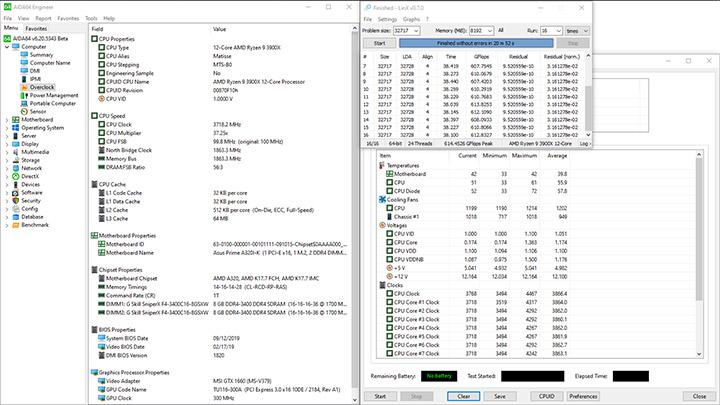

Кроме того, процессорный кулер вращался уже на максимальных оборотах, а для длительного замера в LinX был необходим обдув и самой памяти. Этим заведовал вентилятор с диаметром крыльчатки 120 мм, алгоритм работы составлялся таким образом, чтобы частота вращения была около 1000 об/мин (или того меньше, с менее интенсивной нагрузкой). Поток был направлен от верхней грани изделия к нижней (видеокарте), чтобы избежать прямого воздействия на стабилизатор напряжений (и его рабочую температуру).
Привнесённый эффект от разгона невозможно переоценить, ведь Prime A320I-K фактически вышла в лидеры по всем дисциплинам, очевидно, улучшенная наконец латентность относительно сегодня упоминаемых плат в формате ATX дала плоды (всего балла-двух не хватило во многопоточном Cinebench R15 чтобы говорить про абсолютное доминирование).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/247-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/248-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/249-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/250-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/251-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/252-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/253-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/254-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/255-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/256-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/257-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/258-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/259-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/260-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/261-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/262-asus-prime-a320i-k.jpg)

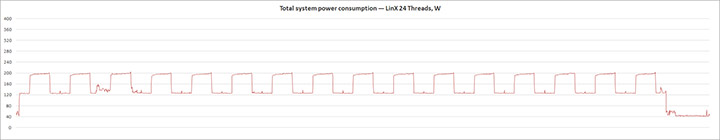

Поступающий в большем объёме воздух к стабилизатору привёл к снижению максимальной отметки до 81 градусов, заметно снизилась и температура радиатора на хабе — не более 54 °C. По характеру кривой виден явный эффект от постепенного прогрева VRM, тут же видно и как сильно влияют стадии завершения плюс подготовки к расчётам — их вполне достаточно, чтобы устройство тут же охлаждалось. Нечто подобное было отмечено в обзоре оппонента от MSI. Уровень потребления энергии вырос до отметок 41 и 205 Вт в качестве рубежных.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/263-asus-prime-a320i-k.jpg)
Процессор разгонять нельзя, ни вручную, ни посредством некоего фирменного инструментария. И поэтому сегодня мы включим в состав тестов APU — Ryzen 5 2400G. Мытарства при разгоне более современной модели, а именно Ryzen 5 3400G, были описаны в недавнем материале. Вначале поговорим о процессорной части, а потом переключимся на графическую. Забегая вперёд, не было нужды откатываться к более старым сборкам микрокода для проведения экспериментов. В роли отправной точки я выбрал начальные настройки вместе с активацией XMP. Устройство самостоятельно исправило частоту с 3400 МГц, свойственных нашему набору, до 3200 МГц. Я ничего менять не стал, тем система оказалась больше похожа на рядовые ПК, где зачастую можно встретить сегодня комплект уровня 2x8 ГБ 3200 МГц CL16.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/264-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/265-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/266-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/267-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/268-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/269-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/270-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/271-asus-prime-a320i-k.jpg)

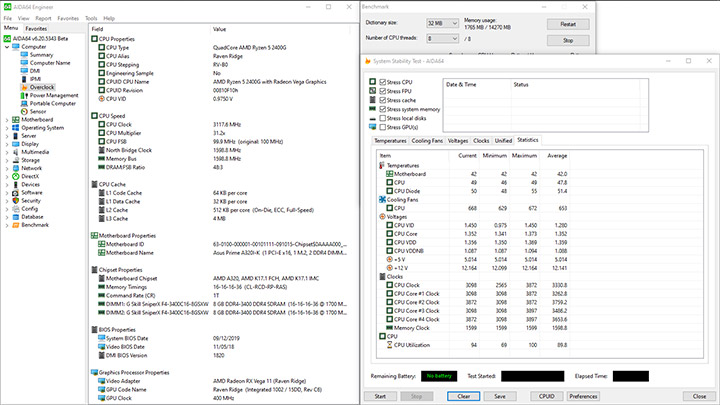

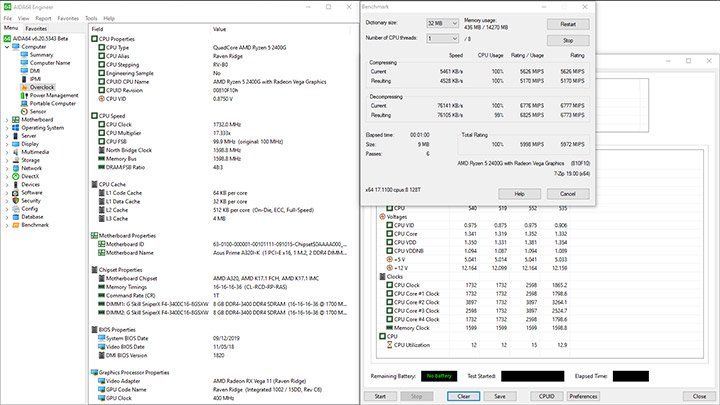

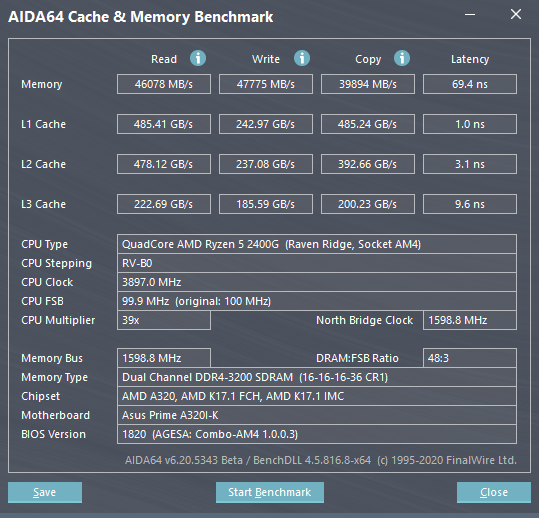

Ускорение отдельных ядер проходило до x39, как и задумано, средние частоты при многопоточной нагрузке можно самостоятельно изучить по снимкам экранов. Для сценария LinX характерной частотой будет близкая к 3650 МГц.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/272-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/273-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/274-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/275-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/276-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/277-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/278-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/279-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/280-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/281-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/282-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/283-asus-prime-a320i-k.jpg)

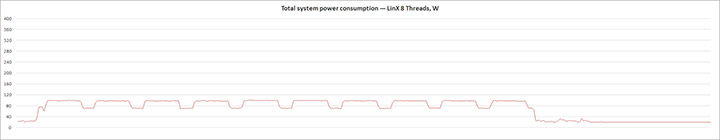

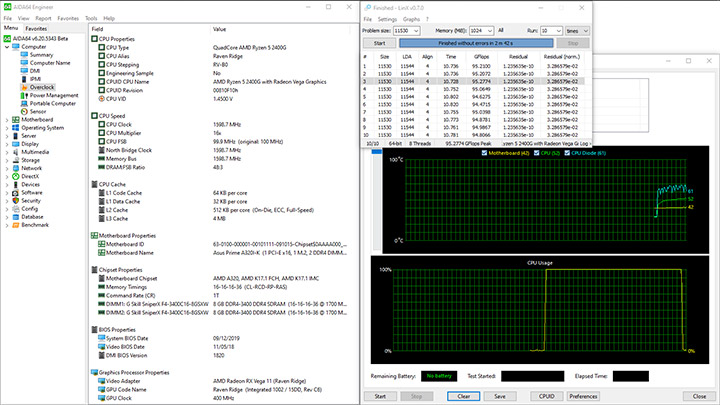

О каких-либо перегревах говорить не приходится, потребление образовало границы из 19 и 101 Вт.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/284-asus-prime-a320i-k.jpg)

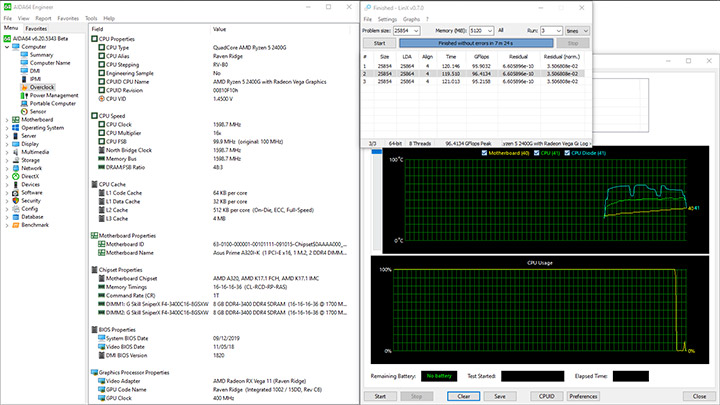

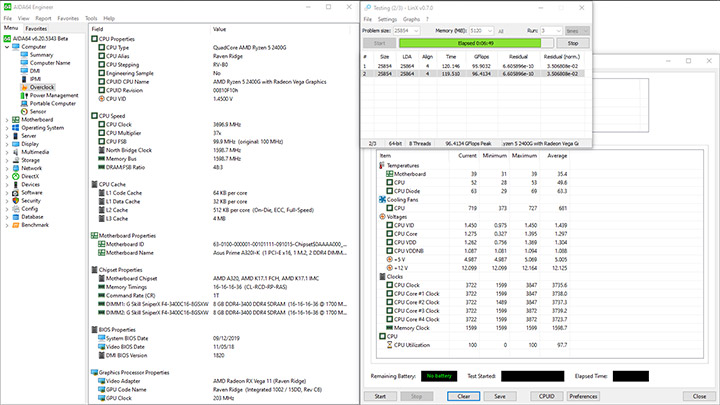

Перед тем, как приступить к разгону ОЗУ, хочу подробнее остановиться на поведении системы в LinX. Особой зависимости от выбранного объёма задачи с не слишком быстрым 2400G нет, с точки зрения получаемых там результатов. Интересно другое. Где-то на пятой минуте включается автотроттлинг, потребление стенда падает, как и температура APU, а цифры в LinX снижаться не спешат. Разгадка оказалась в iGPU. Отчего-то в микрокоде заложена такая последовательность, чтобы в «непонятной ситуации» снижать частоту графического адаптера (мы говорим про работу системы без нагрузки на графический блок!). Дополнительных проблем прибавляют средства мониторинга. Всемогущая утилита GPU-Z корректно ведёт себя лишь в ходе истинной 3D-нагрузки, а на Рабочем Столе может показывать что угодно. AIDA64 помогла найти «виновника» (смотрите нижнее поле на снимках экранов со значением GPU Clock).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/285-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/286-asus-prime-a320i-k.jpg)
Речь идёт про падение потребления величиной около 10 Вт — со 100 до 90. То есть нет причин для беспокойства при разгоне, когда подобное поведение проявляется и без него (если не учитывать факт уже активированного XMP).
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/287-asus-prime-a320i-k.jpg)
Используя в качестве мерила стабильности недолгий «забег» в LinX и корректно выполняющиеся сценарии в 3DMark, удалось разогнать наш комплект до 3600 МГц вместе с улучшением схемы задержек, включая в это понимание и второстепенные. Весьма полезным оказалось умение Prime A320I-K задавать напряжение DRAM с точностью до 0,005 В — необходимый и достаточный уровень равнялся 1,475 В, а с большей величиной уже не было стабильности. Весьма существенной прибавки затребовало напряжение SOС — 0,125 В. Здесь я также отказался от функции автоматической регулировки частоты вращения вентилятора для ЦП.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/288-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/289-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/290-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/291-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/292-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/293-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/294-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/295-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/296-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/297-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/298-asus-prime-a320i-k.jpg)
Схема задержек соответствовала предложенной в утилите DRAM Calculator for Ryzen (v1.7.0) авторства 1usmus с небольшой корректировкой tRFC для обретения требуемого уровня стабильности.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/299-asus-prime-a320i-k.jpg)
Где-то система получила заметный прирост быстродействия, а где-то его и вовсе не было. Способность к росту множителя до x39 не была утрачена, а средняя величина зависела от разных факторов, включая загруженность процессора. При этом ПК не показывал никаких признаков нестабильности, система корректно перезагружалась и проходила этап «холодного старта».
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/300-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/301-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/302-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/303-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/304-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/305-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/306-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/307-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/308-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/309-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/310-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/311-asus-prime-a320i-k.jpg)
Границы потребления сдвинулись до 20 и 104 Вт.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/312-asus-prime-a320i-k.jpg)

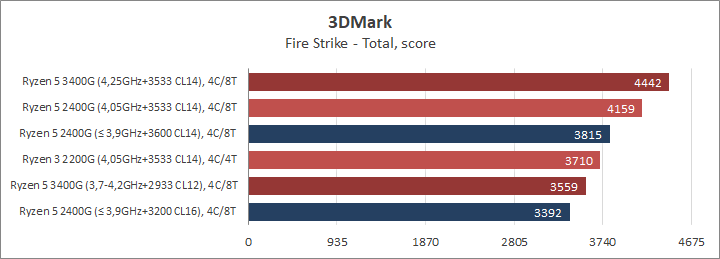

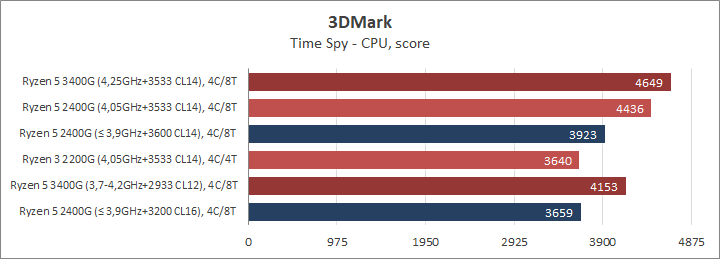

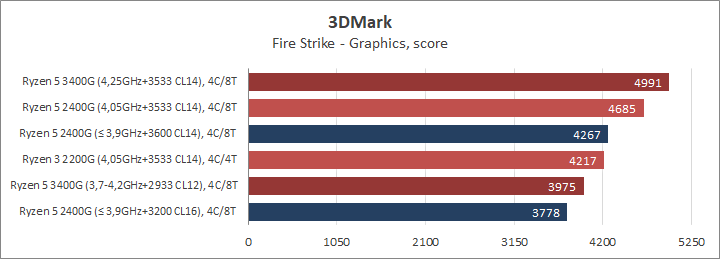

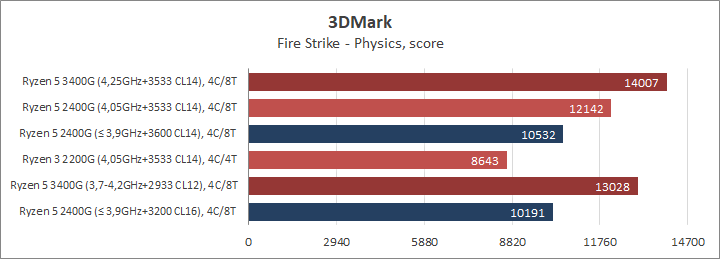

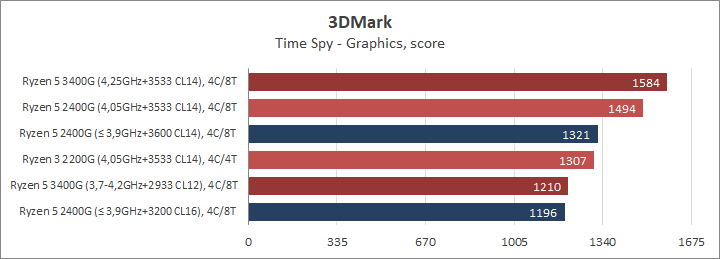

Оценивать эффект от разгона памяти для APU будем в 3DMark (2.11.6866), где от этого есть видимый толк.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/313-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/314-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/315-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/316-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/317-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/318-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/319-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/320-asus-prime-a320i-k.png)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/321-asus-prime-a320i-k.png)
По общему баллу и выступлением графической (основополагающей) подсистемы наш стенд занял последнее, шестое, место среди APU в режиме с XMP и третье при разогнанной до 3600 МГц памяти, обогнав стоковый R5 3400G с менее скоростной ОЗУ и в комплексном разгоне (CPU, iGPU и DRAM) Ryzen 3 2200G. В процессорных подтестах имеем четвёртое и пятое место, обойти удалось лишь тот же 2200G с четырьмя вычислительными потоками, а вот чуть более быстрый «из коробки» 3400G оказался впереди, что тоже не является чем-либо удивительным. Сценарии в 3DMark специально созданы, чтобы лаконично демонстрировать разницу между системами, тогда как в реальных сценариях она может оказаться буквально символической. Призываю всех любопытствующих ещё раз перейти к разгонному обзору Ryzen 5 3400G для расширенного изучения темы и ответов на возможные вопросы по очерченной теме.

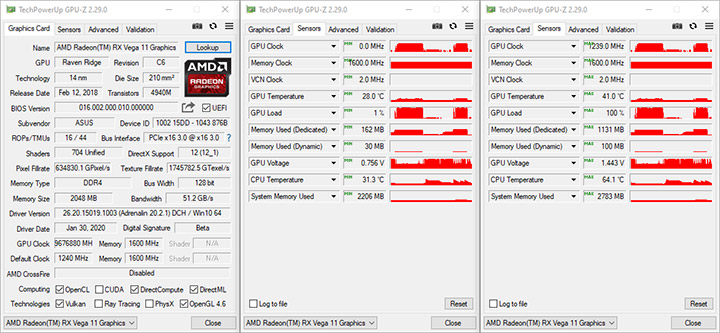

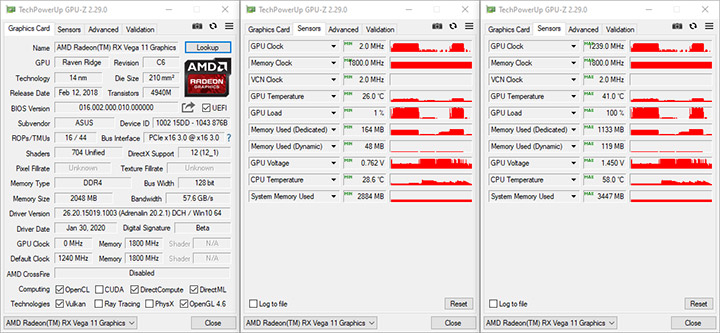

Финальным штрихом стоит показать поведение Vega 11 под нагрузкой в обоих случаях, замеры проводились в ходе бенчмарка Fire Strike.
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/322-asus-prime-a320i-k.jpg)
![ASUS Prime A320I-K](/motherboard/asus-prime-a320i-k/323-asus-prime-a320i-k.jpg)
Вывод
Несмотря на свой неказистый вид, устройство оказалось на редкость удачным. Мощный Ryzen 9 3900X здесь работал без скидок на присутствие самого младшего хаба, ускоряясь до высоких частот при любой нагрузке, одно- или многопоточной. Приобретать подобную модель для режимов высокой загруженности по схеме 24/7 конечно же глупо, но для медиацентра или в игровую сборку для любых актуальных CPU от AMD она подходит просто замечательно. Разгона ядер не предусмотрено, однако для отладки схемы PBO тут есть собственная рубрика в UEFI; в равной степени поддерживается и корректировка действующего уровня напряжения как на процессоре, так и на SOC, есть и набор профилей LLC! Но всем этим мне пользоваться не пришлось, ведь всё функционировало должным образом и без какого-либо вмешательства. При этом речь про перегрев стабилизатора не стояла даже с участием башенного кулера, хотя весьма кстати пригодится штатный от AMD типа Top Flow, обеспечив VRM дополнительным потоком воздуха. В тесных, плохо продуваемых сборках и/или с участием СЖО этот аспект продумать необходимо будет отдельно и взвешенно.
Компактность изделия пошла на пользу процедуре оверклокинга DRAM. Вместе с Ryzen 9 3900X я смог добиться аналогичного результата полученному на ряде протестированных плат, основанных на AMD X570, — 3733 МГц в режиме 1:1 с FCLK (и UCLK) вместе с максимально сниженными второстепенными задержками! Питание слотов памяти сопровождается приличным уровнем напряжения (оно не ограничено искусственно), регулируемым через меню UEFI вместе с небольшим шагом прироста, это позволило подобрать необходимую и достаточную величину для этого участка экспериментов. Но не только переработанная подсистема памяти в актуальном поколении процессоров обеспечила в итоге высокий результат. При работе с APU Ryzen 5 2400G также удалось добиться стабильного выполнения всех сценариев при высоких 3600 МГц вместе со сниженными задержками. Очевидно, нагрузка на преобразователь с APU будет значительно меньше, выходит, и на эту роль Prime A320I-K может смело претендовать. Огорчить может, разве что, отсутствие поддержки HDMI 2.0 и/или S/PDIF.
Суммарный перечень дополнительных гнёзд на устройстве невелик, характеризовать его можно действительно как базовый. Подстройка корпусного вентилятора вопросов не вызвала, а вот к сопровождению пары площадок типа RGB они имеются ввиду отсутствия необходимой поддержки в среде фирменного ПО (AURA), вряд ли этим вопросом кто-то серьёзно занимался, но есть надежда, что всё рано или поздно подправят. Потому всем, кого начальная функциональность продукта не отпугивает, его можно посоветовать в качестве основы для любого ПК, который обеспечит должный уровень производительности с мощным CPU или APU, особенно когда в сферу интересов входят высокоскоростные комплекты оперативной памяти.
