Обзор и тестирование материнской платы ASUS Prime A320I-K формата Mini-ITX. Достойный разгон памяти вместе с Ryzen 9 3900X и Ryzen 5 2400G

Наиболее простым, дешёвым и холодным хабом от AMD для платформы AM4 остаётся A320. Устройства с ним в основе намеренно лишены возможности разгона ядер у ЦП и графической части у APU, это мы подтвердили при первом знакомстве, когда рассматривали материнскую плату MSI A320M Grenade. В то же время оверклокинг DRAM не пресекали; могут проявиться проблемы в несовершенстве простых моделей, проектировавшихся по принципу максимального упрощения дизайна. Зачастую, верхняя отметка разгона ОЗУ находится вблизи 3200 МГц, что уже долгое время является неписанным стандартом для рядовых комплектов с XMP. Тому подтверждением были наши эксперименты с ASUS EX-A320M Gaming. Есть надежды на более эффектное выступление новинки, обусловленные и её компактностью, и временем, которое можно было потратить на доработки, и стоимостью, а заявленная поддержка частотной формулы в 3600 МГц лишь усиливает наши ожидания.

ASUS Prime A320I-K

Нынешняя гостья появилась на рынке вместе с продуктами поколения Zen 2 и потому поддерживает буквально все известные на сегодня модели, изготовленные AMD для сокета AM4, даже Ryzen 9 3950X! Проверку блоку стабилизации напряжения мы тоже устроим, используя чуть менее грозный Ryzen 9 3900X. Переходя к списку возможностей продукта, то ничего особенного найти не получится, перед нами минимальный базис, для чего A320 и был создан.

ASUS Prime A320I-K

Можно выделить наличие четырёх площадок для охладителей и двух под осветительную продукцию (типа RGB), этого уже немало, чтобы выделиться в ряде прочих устройств с начальными возможностями. В ходе экспериментов не будет лишним и диагностический комплекс Q-LED. Основные характеристики перечислены в таблице:

Модель ASUS Prime A320I-K
Официальная страница продукта в Сети asus.com
Чипсет AMD A320
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon Zen, Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7, Ryzen 9
Память 2 DIMM DDR4 SDRAM, максимум 32 ГБ: 2133–2666, 2800–3600 (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU
1 x PCI Express 3.0 x16 (x4) — Athlon
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — Ryzen
1 x SATA (Key M, 2242/2260/2280) — A-Series/Athlon
Встроенное видеоядро (в APU) Radeon Series: Vega, R7, R5
Видеоразъёмы DisplayPort 1.2, HDMI 1.4
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.2 Gen1 (4 разъёма на задней панели, CPU/APU)
2 х 3.2 Gen1 (разъёмов на задней панели нет, A320)
4 x 2.0 (2 разъёма на задней панели, A320)
VR Ready +
Serial ATA 4 x SATA 6 Гбит/с
RAID 0, 1, 10
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek RTL8111H (Gigabit Ethernet)
COM
LED Addressable Header
LED RGB Header 2
TPM 1x LPC (14 pin)
UEFI UEFI AMI BIOS, 128 Mb Flash ROM (25Q128FWSG)
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Fan Xpert 2+, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице, $ 105

Упаковка и комплектация

Коробка компактная, стандартной толщины. Плата разместилась в картонном отсеке, сбоку — шнур SATA, а на дне — остальной набор. Оформление ничем не уступает прочим изделиям из серии Prime. Есть суффикс «CSM», означающий Corporate Stable Model — особый подход в технической поддержке продукта.

ASUS Prime A320I-K

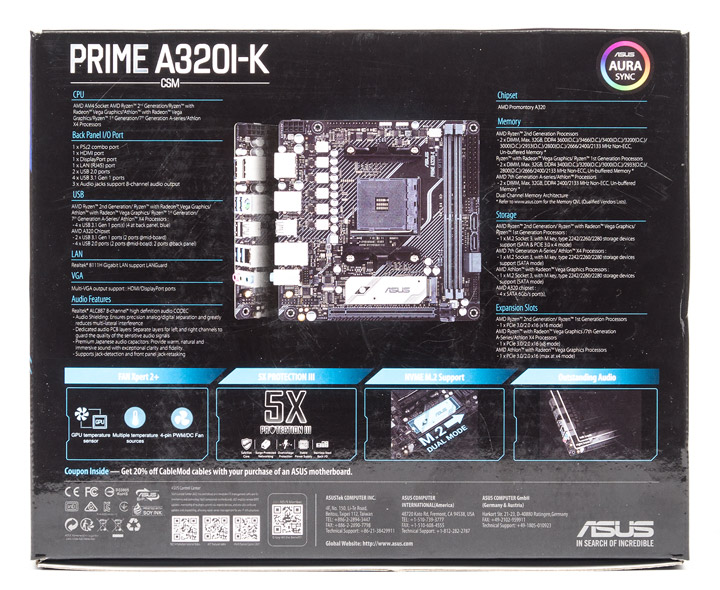

Предметнее о возможностях изложено на тыльной стороне коробки. В рамках Fan Xpert 2+ имеется поддержка температурного датчика от видеокарты, но она обязана быть производства ASUS (о чём в этот раз умолчали, хотя к примеру на коробке от модели ASUS Prime H310I-Plus на описание этого важного аспекта место нашлось).

ASUS Prime A320I-K

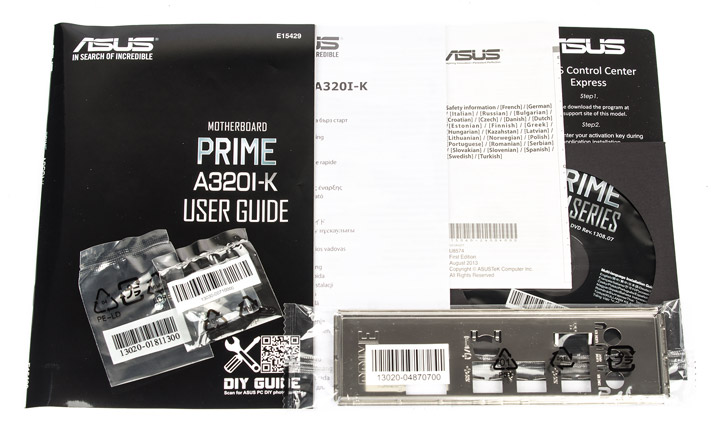

В комплекте поставки есть:

  • краткое руководство пользователя (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • купон с кодом регистрации для ASUS Control Center Express (приложение для администрирования);
  • диск с драйверами и фирменным ПО;
  • крепёжный винт и стойка для устройств формата M.2;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов (на фото не показаны);
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд.
ASUS Prime A320I-K

Внешний вид

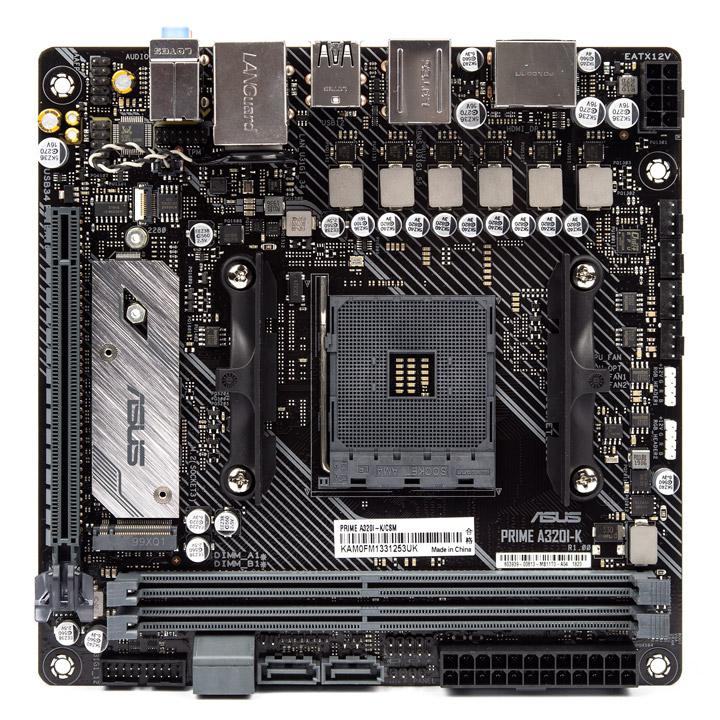

Компоновка элементов на устройстве достаточно плотная, в то же время ничего «избыточного» вроде кнопок или переключателей нет. Оформление строгое, в монохромных тонах.

ASUS Prime A320I-K

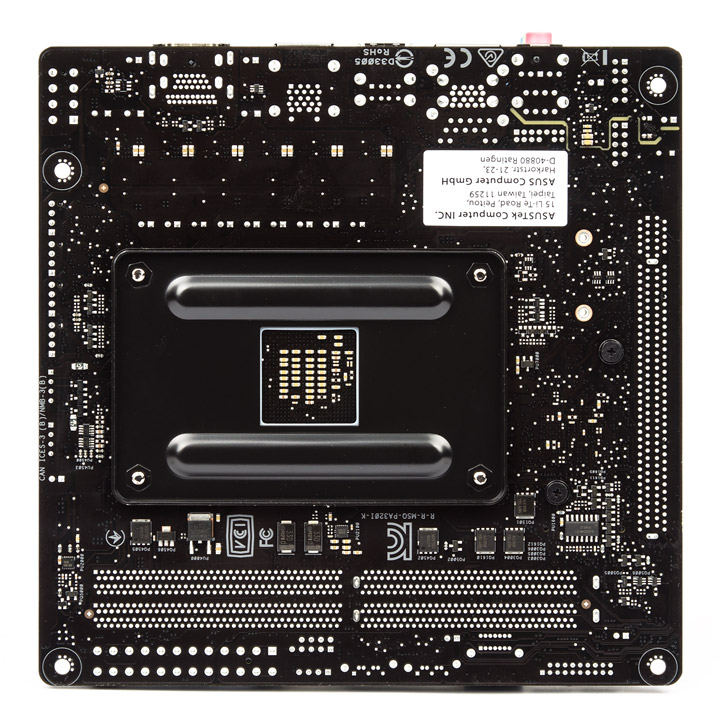

Усиливающая пластина полностью железная, сзади отсутствуют какие-либо примечательные детали вроде M.2 или светодиодов. Подсветки как таковой на устройстве нет.

ASUS Prime A320I-K

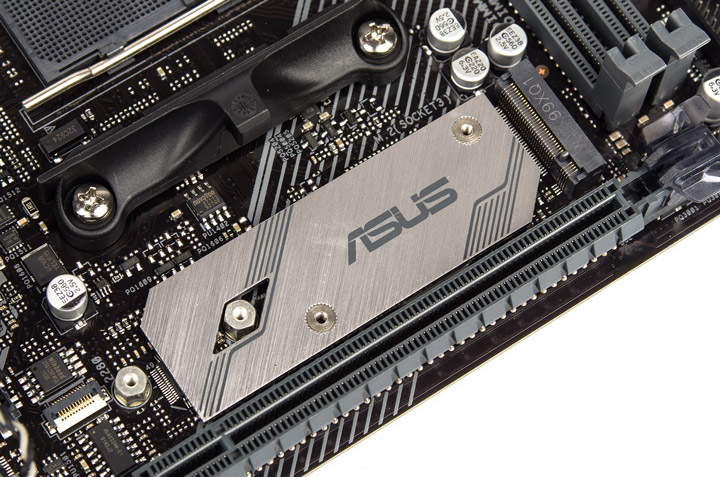

В качестве охладителя хаба используется даже не ребристая, а обычная пластина, слегка увеличена её площадь на фоне традиционных «квадратиков». Сверху сможет разместиться единственный накопитель в формате M.2, имеется пара стоек для восьми- и шестисантиметровых изделий, а для типоразмера 2242 предусмотрен особый аксессуар, он есть в комплекте поставки. Линии PCI-E будут в распоряжении пользователя только при выборе продуктов из серии Ryzen.

ASUS Prime A320I-K

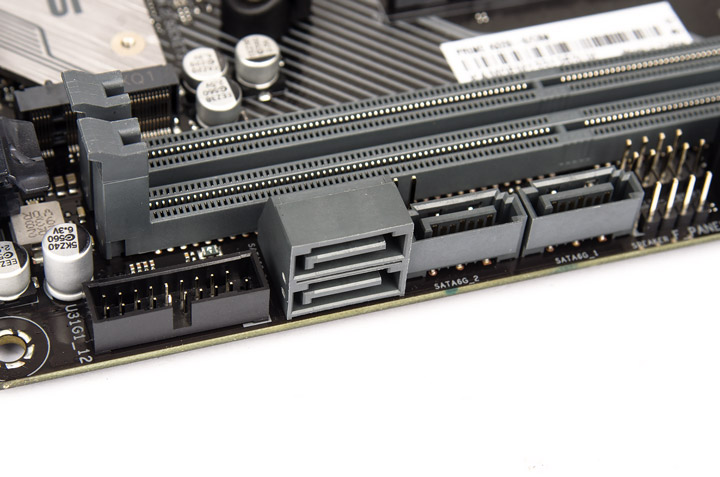

Все гнёзда SATA находятся у правого края: пара продольных и ещё столько же поперечных.

ASUS Prime A320I-K

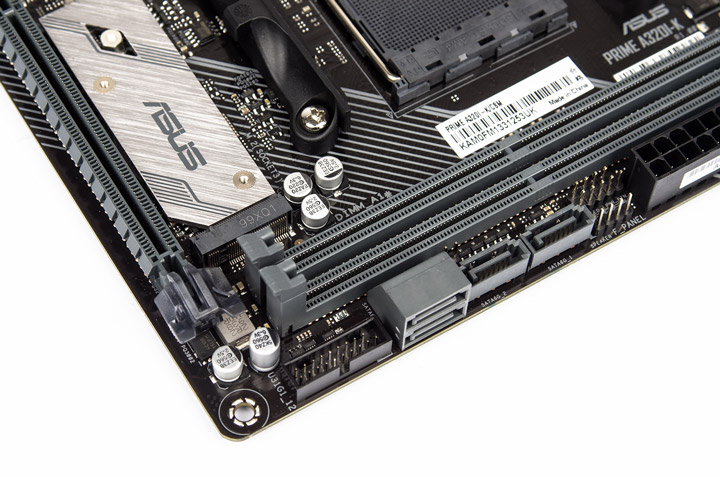

Здесь предусмотрены штырьковые площадки под: корпусной кабель USB 3.2 Gen1, подключение проводов от корпусных элементов и спикер, а контактная пара — для сброса настроек CMOS.

ASUS Prime A320I-K

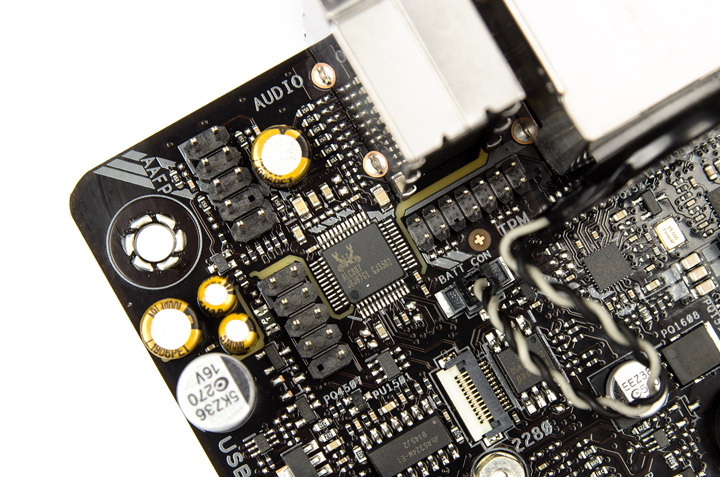

Площадка для кабеля USB 2.0 расположена у левого нижнего угла, рядом с аналогичной под звуковые выходы.

ASUS Prime A320I-K

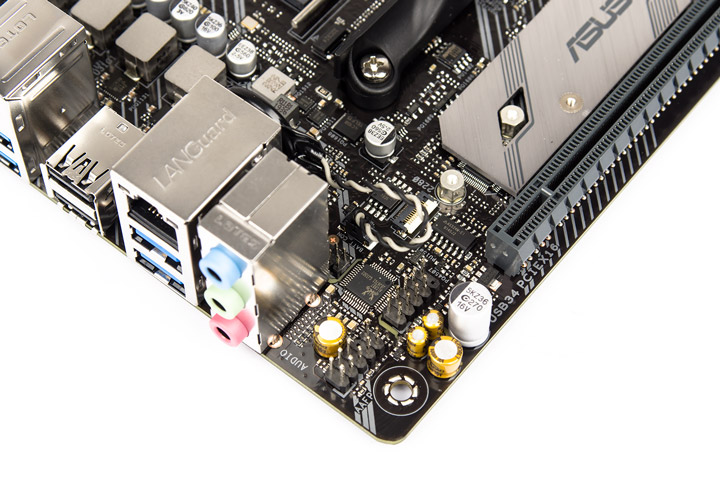

Они достаточно отодвинуты вверх, чтобы избежать конфликтов с защитными пластинами на видеокартах. Тут виден звуковой кодек одной из самый простых версий, доступных на рынке, нет площадки S/PDIF и никаких экранирующих колпаков, как и других бонусов вроде операционных усилителей.

ASUS Prime A320I-K

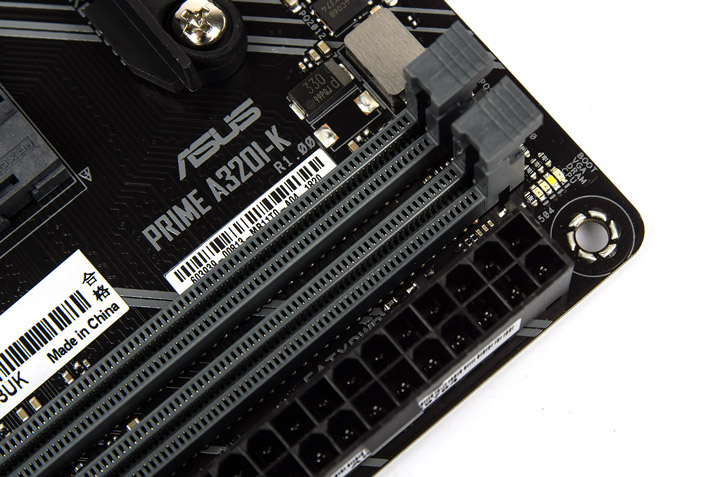

Приятным дополнением является диагностический уголок Q-LED, набранный четырьмя светодиодами разных оттенков свечения. Он поможет в ходе экспериментов с разгоном DRAM.

ASUS Prime A320I-K

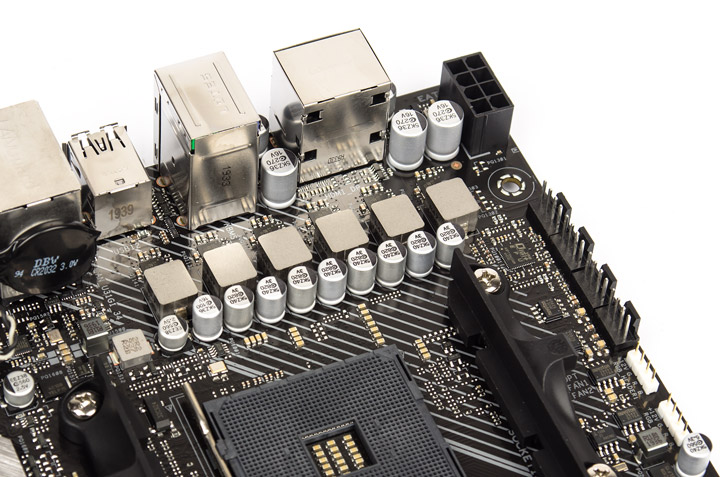

Нет накладки над портами ввода-вывода, как и радиатора нескромной высоты для элементов VRM, а место распайки сокета близко к традиционному, свойственное более габаритным платам. То есть проблемы совместимости с СО для ЦП сведены к минимуму. Снова выделю присутствие четырёх площадок под нужды охладителей и пары белых — для светодиодного оборудования (типа RGB).

ASUS Prime A320I-K

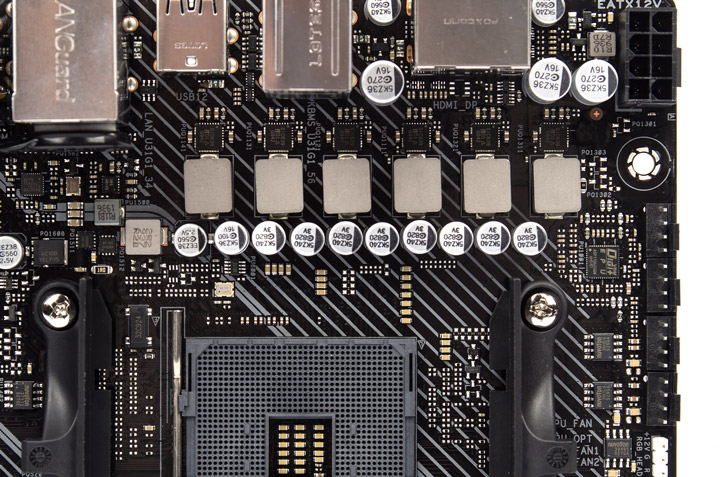

Преобразователь напряжений представлен ШИМ-контроллером ASP1106GGQW и шестью сборками SiC639 от Vishay Intertechnology. Схема работы — 4+2 «фазы» для напряжений CPU и SOC соответственно. Образно, это «половинка» от представленной в составе ASUS Prime X570-P, которая продемонстрировала внушительный «запас» прочности при разгонных экспериментах с Ryzen 9 3900X. Конденсаторы обычного типа, рассчитанные на пять тысяч часов работы в условиях повышенной температуры.

ASUS Prime A320I-K

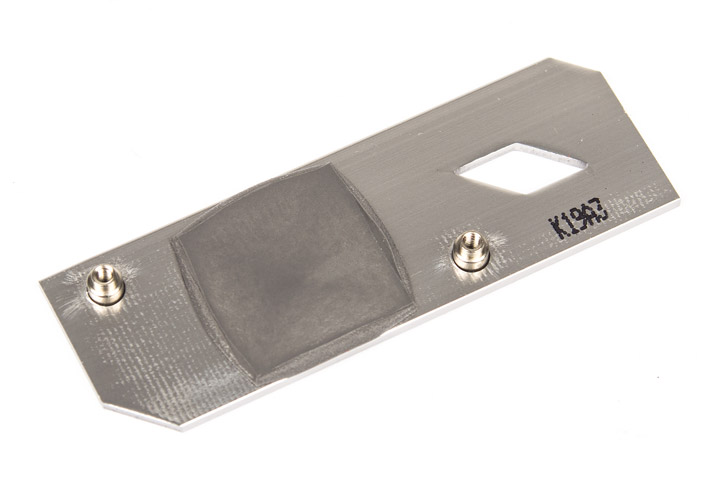

В качестве проводника тепла от хаба к радиатору используется термопрокладка приличной площади, винтовой прижим обеспечивает надлежащий контакт.

ASUS Prime A320I-K

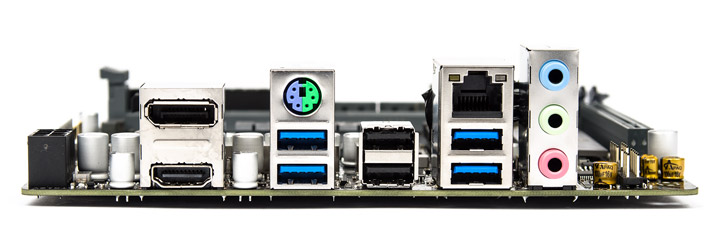

Два цифровых видеовыхода представлены старыми версиями, число портов USB составляет шесть штук. Среди них нет симметричного последнего поколения. Звуковых — всего шесть и о позолоте тут не приходится мечтать. В целом, набор неплох, но далёк от идеального, чтобы не составлять конкуренцию более статусным устройствам. И в то же время для сборки и эксплуатации рядового ПК его будет вполне достаточно.

ASUS Prime A320I-K
