Продукты на базе хаба AMD А320 занимают стартовые позиции на рынке. С ними могут работать как CPU, так и APU для сокета AM4. В отличии от прямого конкурента (Intel H310), здесь есть возможность организации массивов RAID. Основной фактор, снизивший привлекательность и вероятный спрос, — отказ от разгона. Это касается частоты процессора и видеоблока, если говорить про APU. Повышать частоту памяти можно без ограничений, и сегодня мы проверим, как задекларированные свойства реализованы в «железе».
Примером у нас выступит крепкая, на первый взгляд, MSI A320M Grenade. Тут предусмотрели: охладитель у стабилизатора напряжения ЦП, гнездо M.2 и тройку разномастных видеовыходов на задней панели. Плата причислена к серии игровых устройств, потому можно надеяться на расширенный набор ПО. Уверен, здесь есть на что посмотреть по сравнению с самыми простыми вариантами. Для звука и сети обошлись чипами начального уровня.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/164-msi-a320m-grenade.jpg)
Общий набор возможностей собран в таблице ниже. Выделю присутствие колодок для интерфейсов COM и LPT (!), а также единственное гнездо для устройств с подсветкой RGB.
Модель | MSI A320M Grenade (MS-7A39 VER:2.0) |
---|---|
Официальная страница продукта в Сети | ua.msi.com |
Чипсет | AMD A320 |
Процессорный разъём | AMD AM4 |
Процессоры | AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 5, Ryzen 7 |
Память | 2 DIMM DDR4 SDRAM 1866/2133/2400/2667/2933*/3200*(OC), максимум 32 ГБ |
Слоты PCI-E | 1 x PCI Express 3.0 x16 (x16) — CPU 1 x PCI Express 3.0 x16 (x8) — APU/Athlon 2 x PCI Express 2.0 x1 — A320 |
M.2 | 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280) — CPU 1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280) — APU/Athlon |
Встроенное видеоядро (в APU) | Radeon Series: Vega, R7, R5 |
Видеоразъёмы | HDMI, DVI-D, D-Sub |
Количество подключаемых вентиляторов | 3x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 4 х 3.1 Gen1 (4 разъёма на задней панели, CPU/APU/Athlon) 2 х 3.1 Gen1 (разъёмов на задней панели нет, A320) 6 x 2.0 (2 разъёма на задней панели, A320) |
VR Ready | + |
Serial ATA | 4 x SATA 6 Гбит/с (A320) |
RAID | 0, 1, 10 (SATA, A320) |
Встроенный звук | Realtek ALC887 (7.1, HDA) |
S/PDIF | – |
Сетевые возможности | Realtek RTL8111H (Gigabit Ethernet) |
COM | 1 (внутренний) |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | mATX |
Размеры, мм | 244 x 201 |
Дополнительные возможности | EZ Debug LED (CPU, DRAM, VGA, BOOT LED), одна колодка для подключения устройств RGB LED, LPT header |
Цена в рознице, $ | 63 |
Упаковка и комплектация
Коробка небольшая, но оформление — как у старших моделей. Картон плотный, полиграфия на высоком уровне. Внутри есть отдельный отсек для платы, под ним, и в кармашке, организованном в одной из сторон, находится набор аксессуаров.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/165-msi-a320m-grenade.jpg)
Обратная сторона даст информацию про наличие подсветки на устройстве (углы светятся красным цветом). Также тут разместили фото устройства, схематическое изображение портов на задней панели.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/166-msi-a320m-grenade.jpg)

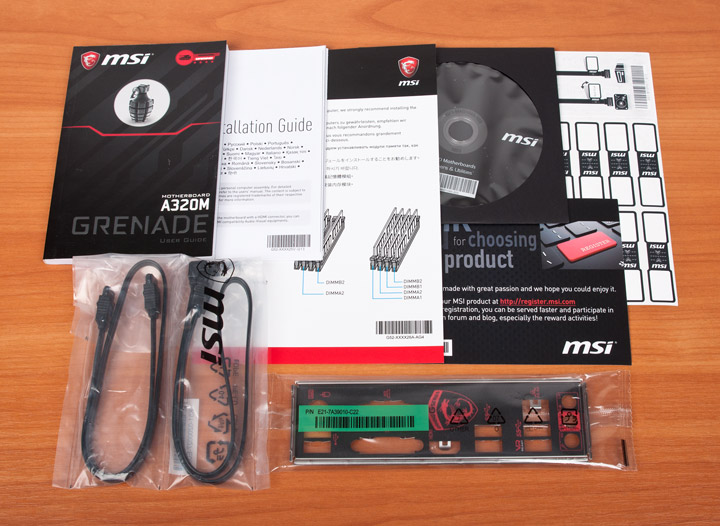

Комплект поставки достаточно интересный, как для сопровождения недорогой платы, он весьма похож на группу из состава MSI B350 Gaming Pro Carbon. Имеется:
- многоязычное руководство пользователя;
- многоязычная инструкция по быстрой установке;
- брошюра-памятка по корректной установке кулера и модулей памяти (забавная деталь — слотов здесь всего два, а не четыре, как на изображениях);
- диск с драйверами и фирменным ПО;
- карточка регистрации покупателя;
- комплект из двенадцати ярлыков для маркировки кабелей SATA (тоже любопытно, ведь слотов на устройстве меньше шести);
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/167-msi-a320m-grenade.jpg)
Словом, в наборе есть всё, что и с платой с заметно более высоким статусом, кроме удлинителя для гнезда RGB.
Внешний вид
Цвет текстолита не премиального чёрного цвета, соответствующего духу времени. Правый край останется в воздухе, для закрепления в корпусе имеется шесть отверстий. Нерядовой статус продукта подчёркивает армированный слот PCI-E.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/168-msi-a320m-grenade.jpg)

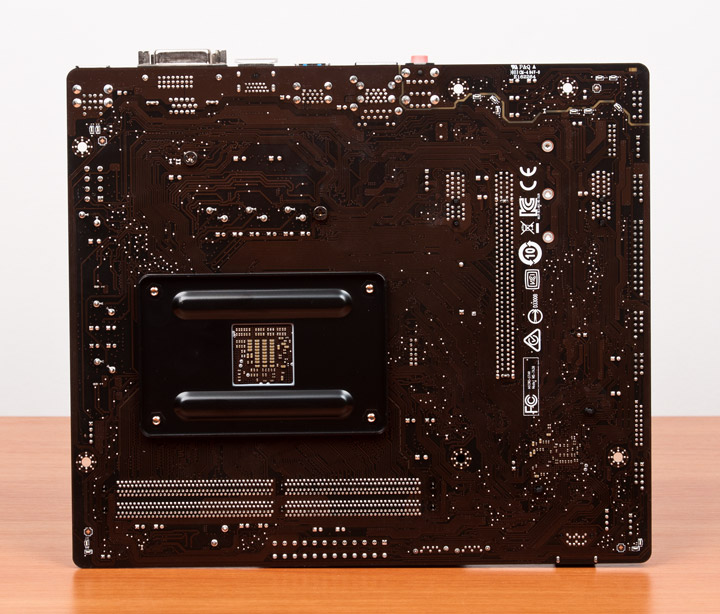

Усилительная пластина для нужд охлаждающих процессор конструкций — железная. Основной радиатор крепится винтами. По углам распаяны красные светодиоды. В трёх — по паре, а в зоне распайки звукового кодека их небольшая группка.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/169-msi-a320m-grenade.jpg)

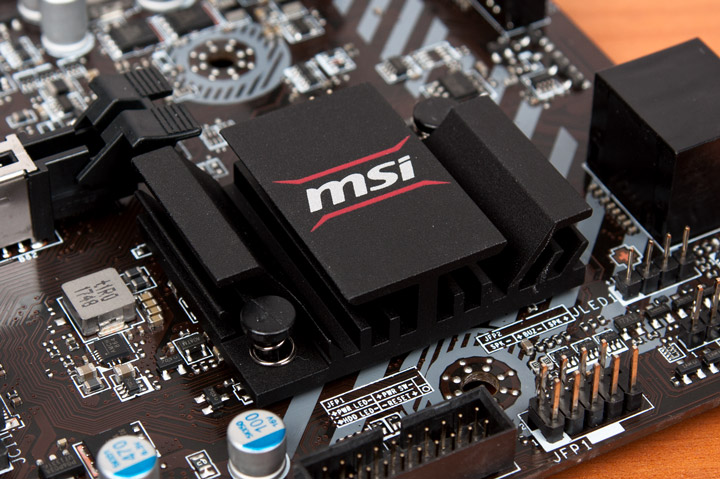

На лицевой стороне подсветки нет. Радиатор хаба небольшой, но оснащён рёбрами. Крепится пластиковыми подпружиненными гвоздями. Рядом с ним имеется гнездо для устройств типа RGB LED.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/170-msi-a320m-grenade.jpg)
Длина изделий формата M.2 ограничена 80 мм. Предустановленного охладителя для них нет, в отличии от более старших плат.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/171-msi-a320m-grenade.jpg)

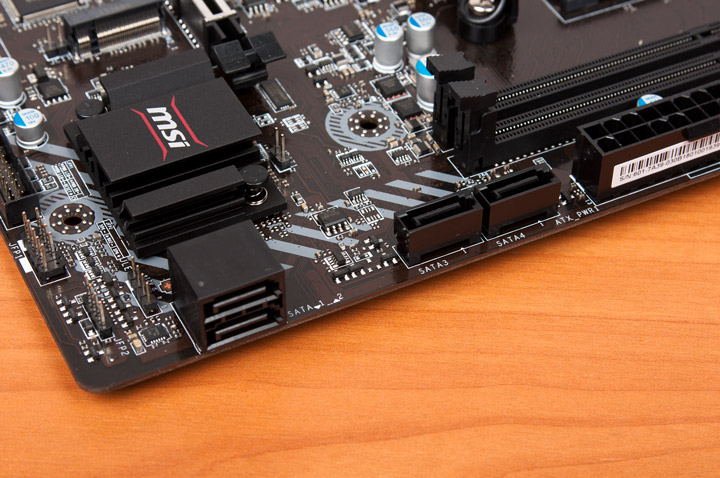

Выходы SATA набраны парой поперечных и парой продольных гнёзд. Для их работы дополнительные контроллеры не используются.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/172-msi-a320m-grenade.jpg)

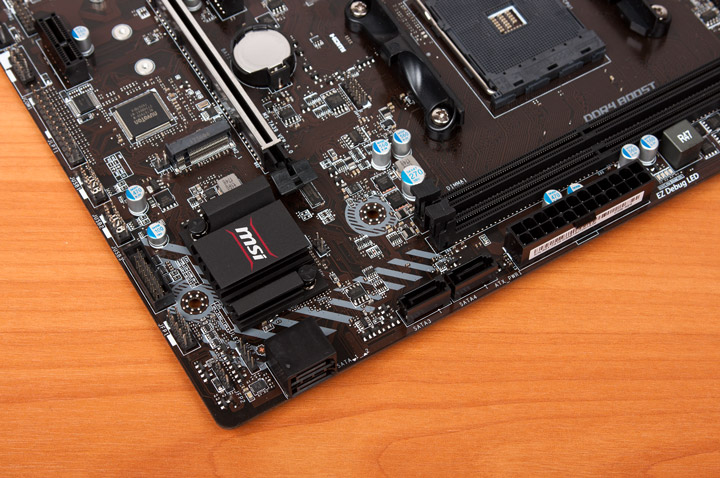

Корпусные кабели от выходов USB буду подключаться к колодкам, расположенным у нижней грани. Одна — для третьего поколения, две — для второго.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/173-msi-a320m-grenade.jpg)

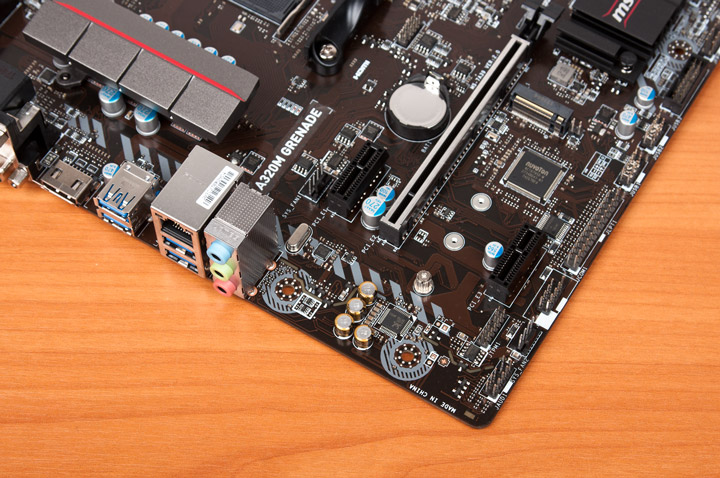

Установка двухслотовой видеокарты не ограничит доступ к паре гнёзд типа PCI-E x1. Для работы сетевой и звуковой подсистем выбраны одни из самых простых моделей Realtek. Здесь нет экранирующих кожухов и каких-либо вспомогательных элементов вроде добавочного операционного усилителя, есть лишь несколько специальных аудиоконденсаторов Chemicon.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/174-msi-a320m-grenade.jpg)

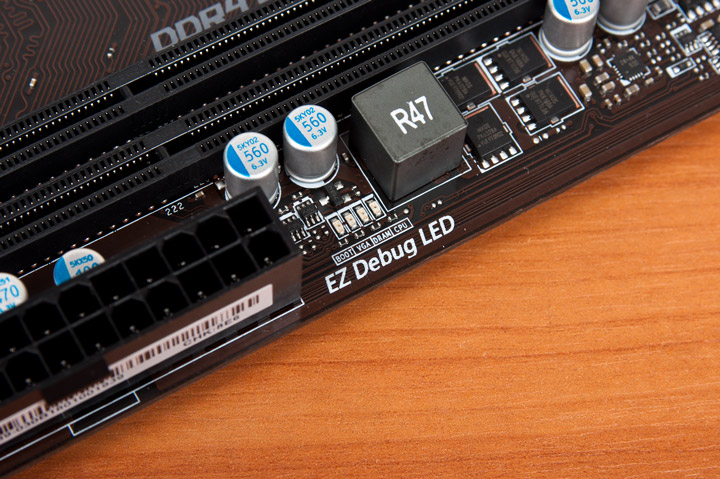

Пожалуй, главная особенность устройства — наличие диагностического уголка EZ Debug LED, набранного четырьмя красными светодиодами.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/175-msi-a320m-grenade.jpg)

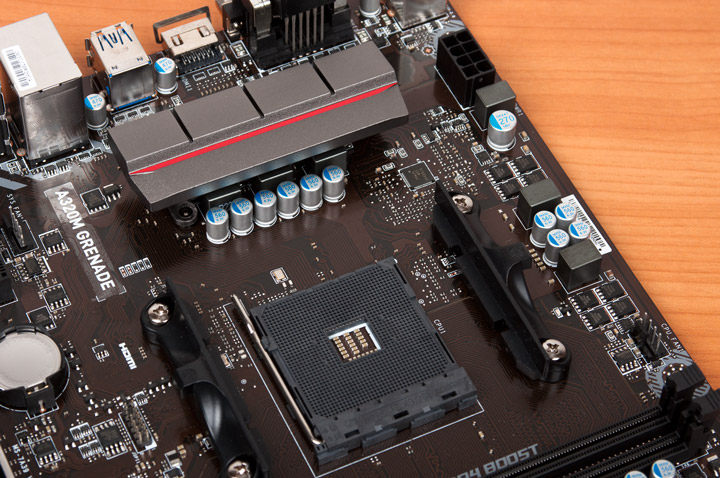

Декоративной накладки над портами ввода-вывода нет, видеокарта будет смещена на одно посадочное место вниз, а радиатор у силовых элементов невысок. Словом, мало что будет мешать установке даже самых массивных охладителей для процессора.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/176-msi-a320m-grenade.jpg)

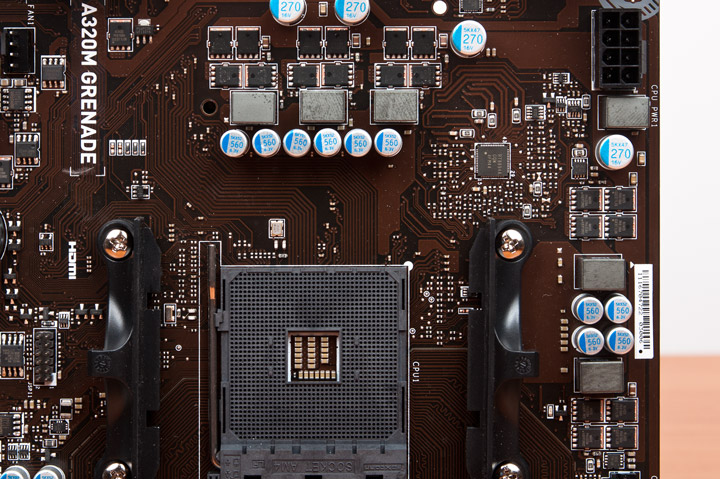

Стабилизатор напряжения напоминает схему из состава MSI B350 Tomahawk. Такой же ШИМ-контроллер — Richtek RT8894A. Те же транзисторы — PK616BA и PK632BA производства Niko Semiconductor. Три встроенных драйвера и два дискретных образуют общую схему работы «3+2» фазы. В состав каждой входит удвоенное число силовых элементов. Выходит, для процессорного напряжения число каналов стабилизации снизили до трёх, но число транзисторов не изменилось. Вероятнее всего, температура в этой зоне не будет выше, качество питания мы проверим в ходе экспериментов.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/177-msi-a320m-grenade.jpg)

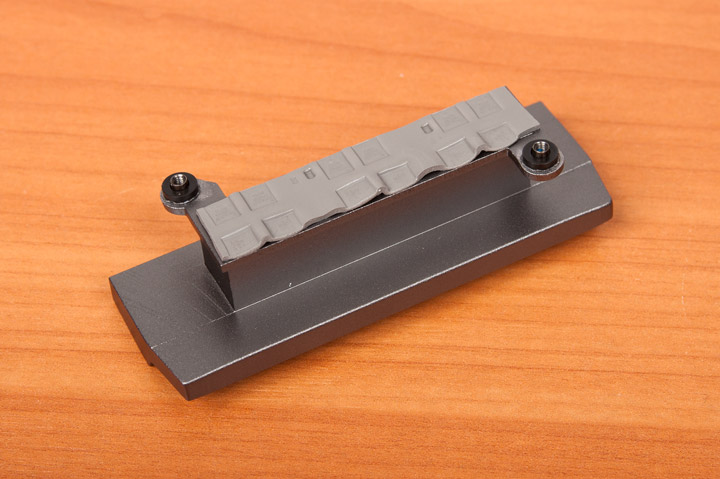

Охладитель оснащён термопрокладкой достаточной площади. Каких-либо рёбер, увеличивающих общую площадь отдачи тепла, тут нет.
![MSI A320M Grenade](/motherboard/msi-a320m-grenade/178-msi-a320m-grenade.jpg)

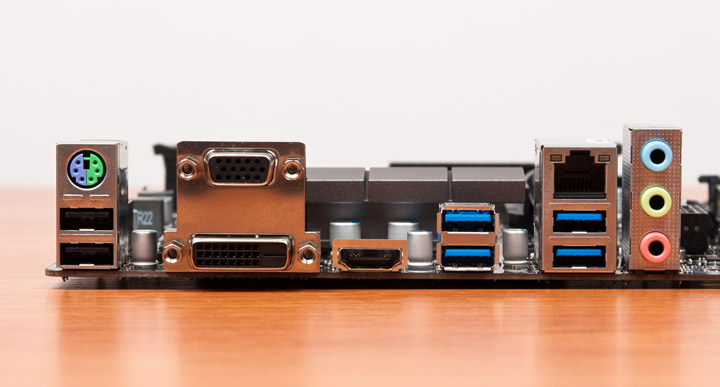

Выражать недовольство ассортиментом гнёзд у задней панели устройства будет немного претензионно. Да, на фоне старших устройств здесь можно констатировать отсутствие симметричного гнезда USB последнего поколения, оптического выхода S/PDIF, да и самих аудиовыходов всего три. Но имеющийся набор вполне неплох и будет достаточен широкому кругу пользователей современных ПК.
