Обзор и тестирование материнской платы ASUS Maximus VIII Ranger для платформы Intel LGA1151

Системные платы ASUS продуктовой линейки Republic of Gamers пользуются заслуженной популярностью среди оверклокеров и любителей компьютерных игр. Кроме того, модели семейства ROG нередко выбирают продвинутые пользователи, которые ценят высокое качество и богатые возможности расширения, а также целый ряд фирменных технологий, существенно повышающих функциональность устройств. Не удивительно, что с выходом новейших процессоров Intel Skylake вендор расширил продуктовую линейку Republic of Gamers «материнками» с разъемом LGA1151 и сегодня нам выпала честь познакомиться с одной из представительниц серии ROG — системной платой ASUS Maximus VIII Ranger.

ASUS Maximus VIII Ranger

Новинка является младшей моделью семейства Republic of Gamers, тем не менее, она обладает большинством особенностей, характерных для геймерских материнских плат ASUS. Чуть позже мы с вами познакомимся с аппаратным и программным обеспечением Maximus VIII Ranger, а также результатами исследования ее разгонного потенциала и уровня быстродействия, а пока предлагаю ознакомиться с техническими характеристиками устройства:

Модель ASUS Maximus VIII Ranger
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам'ять 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (комбинрованный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel Z170)
2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
8 x 2.0 (4 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
SATA Express 2 канала SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук SupremeFX 2015 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Keybot II, USB Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $245


Комплект поставки

Благодаря узнаваемому дизайну упаковки продукты ASUS игровой серии на прилавках магазинов невозможно спутать c изделиями конкурентов. На лицевой поверхности, оформленной в темно-красных тонах, нанесено лишь наименование модели, а большинство полезной информации находится с обратной стороны коробки.

ASUS Maximus VIII Ranger

На тыльной поверхности упаковки нашлось место для краткой спецификации материнской платы и схематического изображения разъемов задней панели, а также сведений о ключевых особенностях Maximus VIII Ranger, таких как наличие продвинутой звуковой подсистемы SupremeFX 2015, поддержка высокоскоростного интерфейса USB 3.1 и фирменной технологии Keybot II, предназначенной для расширения функциональности клавиатуры.

ASUS Maximus VIII Ranger

Комплект поставки новинки достаточно разнообразный, он состоит из:
  • подробного руководства пользователя;
  • набора креплений для SSD формата NGFF;
  • DVD-диска с драйверами и ПО;
  • заглушки на заднюю панель I/O Shield;
  • адаптера для безопасной установки процессора в разъем;
  • мостика NVIDIA SLI;
  • четырех кабелей SATA 6 Гбит/с;
  • набора наклеек для клавиатуры и интерфейсных кабелей;
  • переходника Q-Connector;
  • табличку на дверь с надписью «Game ON! You shall not pass»;
  • трех наклеек с логотипом ROG на корпус системного блока.
ASUS Maximus VIII Ranger


Дизайн

Системная плата по размерам в точности соответствуют стандарту АТХ, а все ее основные компоненты находятся на привычных местах. В палитре ASUS Maximus VIII Ranger на смену ярко-красным разъемам, которые были фирменной чертой «материнок» серии ROG предыдущих поколений, пришли слоты темно-серого и черного цветов. Новинка базируется на чипсете Intel Z170 и предназначена для эксплуатации процессоров Skylake в конструктивном исполнении LGA1151. Для установки модулей ОЗУ стандарта DDR4 служат четыре разъема DIMM. Максимальный объем оперативной памяти может достигать 64 ГБ, а в режиме разгона поддерживаются частоты до 3400 МГц включительно.

ASUS Maximus VIII Ranger

Компоненты с обратной стороны печатной платы практически отсутствуют за исключением области позади процессорного разъема, где находится пара металлических пластин, которые являются частью системы охлаждения узла электропитания. Впрочем, они не должны помешать установке кулеров с крупными усилительными пластинами.

ASUS Maximus VIII Ranger

Избыточное тепло от силовых элементов процессорного VRM отводится парой крупных радиаторов, причем, конструкция обходится без использования термосифонных трубок.

ASUS Maximus VIII Ranger

На подошвах охладителей находятся прокладки из эластичного термоинтерфейса, винтовое крепление обеспечивает надежную фиксацию радиаторов, а металлические пластины с обратной стороны РСВ не столько участвуют охлаждении преобразователя напряжения, но помогают предотвратить деформацию текстолита.

ASUS Maximus VIII Ranger

Тепло от микросхемы системной логики отводится плоским радиатором средних размеров, впрочем, благодаря минимальному тепловыделению микросхемы PCH эффективности такой системы охлаждения хватает независимо от режима работы.

ASUS Maximus VIII Ranger

Силовая подсистема ASUS Maximus VIII Ranger получает электропитание от восьмиконтактного разъема. Процессорный VRM насчитывает десять фаз, из которых восемь каналов формируют напряжение для вычислительных ядер и кэша L3, а две оставшихся отвечают за питание встроенного в процессор северного моста. В качестве силовых элементов используются десять интегральных сборок TI CSD87350, за управление VRM отвечает цифровой ШИМ-контроллер DIGI+ EPU ASP1400B.

ASUS Maximus VIII Ranger

Все компоненты узла электропитания уместились на лицевой стороне PCB, а с обратной стороны печатной платы находится несколько керамических емкостей и сопротивлений в исполнении SMD.

ASUS Maximus VIII Ranger

Материнская плата оснащена семью разъемами для подключения вентиляторов с поддержкой ШИМ-управления скоростью вращения, а также парой контактов, к которым подсоединяется внешний температурный датчик. Еще три «карлсона» и столько же термсенсоров можно подключить к дополнительной плате Fan Extension Card, для работы с которой у Maximus VIII Ranger имеется специальный порт EXT_FAN, правда, саму плату придется приобретать отдельно. Любители разгона в условиях отрытого стенда оценят наличие у новинки кнопок включения, перегрузки и сброса настроек UEFI, рядом с которыми находится разъем ROG_EXT, предназначенный для подключения внешнего модуля управления и мониторинга OC Panel, знакомого по обзорам старших «материнок» ASUS семейства Republic of Gamers.

ASUS Maximus VIII Ranger

В правом нижнем углу находится индикатор кодов POST и кнопка Mem_OK!, запускающая одноименную функцию, что позволяет загрузить меню настройки даже в случае установки неработоспособных параметров ОЗУ.

ASUS Maximus VIII Ranger

Для установки графических ускорителей материнская плата предлагает пару слотов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», позволяющие строить на базе Maximus VIII Ranger системы AMD CrossFireX и NVIDIA SLI. Третий разъем PCI Express 3.0 x16 подключен к чипсету, он всегда работает в режиме x16@x4, что, впрочем, не мешает использовать его для установки третьей видеокарты AMD в связке CrossFireX. Для установки плат расширения служат три порта PCI-E 3.0 x1, причем, два из них гарантированно будут доступны даже в случае использования графических ускорителей с массивными системами охлаждения.

ASUS Maximus VIII Ranger

Дисковая подсистема новинки, базирующаяся на возможностях системной логики Intel Z170, состоит из двух портов SATA 6 Гбит/с и двух разъемов SATA Express 10 Гбит/с, каждый из которых совмещен с парой интерфейсов SATA 6 Гбит/с. Запоминающие устройства можно объединять в массивы RAID 0, 1, 5 и 10, а также активировать технологию интеллектуального кэширования Intel Smart Response.

ASUS Maximus VIII Ranger

Для установки твердотельных накопителей формата NGFF предназначен порт M.2 «Тип M», к которому подведены четыре линии PCI-E 3.0. Поддерживаются устройства с как с интерфейсом PCI Express, так и SATA.

ASUS Maximus VIII Ranger

В основе аудиоподсистемы SupremeFX 2015 лежит современный 7.1-канальный HDA-кодек Realtek ALC1150. Для защиты от электромагнитных помех звуковой чип накрыт металлическим экраном, в металлических проводниках печатной платы сделан изолирующий зазор, отделяющий аудиоподсистему от остальной части материнской платы. На выходе на наушники используется цифро-аналоговый преобразователь ESS ES9023P. В выходных каскадах установлены японские электролитические конденсаторы NICHICON, для работы со стереогарнитурами с высоким внутренним сопротивлением применён операционный усилитель RC4580. Кроме того, для предотвращения щелчка во время подачи питания на материнскую плату служит миниатюрное электромагнитное реле.

ASUS Maximus VIII Ranger

За работу сети Gigabit Ethernet отвечает контроллер Intel I219V, а для подключения различной периферии ASUS Maximus VIII Ranger располагает восемью чипсетными портами USB 2.0 и шестью каналами USB 3.0. Дополнительный контроллер ASMedia ASM1142 обеспечивает функционирование двух интерфейсов USB 3.1 с пропускной способностью 10 Гбит/с, причем, один из них имеет исполнение «Тип С». В итоге, на задней панели Maximus VIII Ranger нашлось место для:
  • комбинированного порта PS/2;
  • четырёх интерфейсов USB 2.0 и пары USB 3.0;
  • кнопки USB BIOS Flashback;
  • цифровых видеовыходов HDMI и DisplayPort;
  • сетевой розетки RJ-45;
  • одного разъема USB 3.1 «Тип А» (красного цвета) и одного порта USB 3.1 «Тип С»;
  • цифрового оптического аудиовыхода S/PDIF;
  • пяти аналоговых звуковых разъемов с позолоченными вставками.
ASUS Maximus VIII Ranger

Материнская плата поддерживает функцию USB BIOS Flashback, предназначенную для обновления управляющего микрокода без необходимости установки центрального процессора и модулей ОЗУ, для включения которой служит одноименная кнопка. Кроме того, нельзя не отметить поддержку цифровыми видеовыходами вывода изображения в разрешении 4К.

UEFI Setup

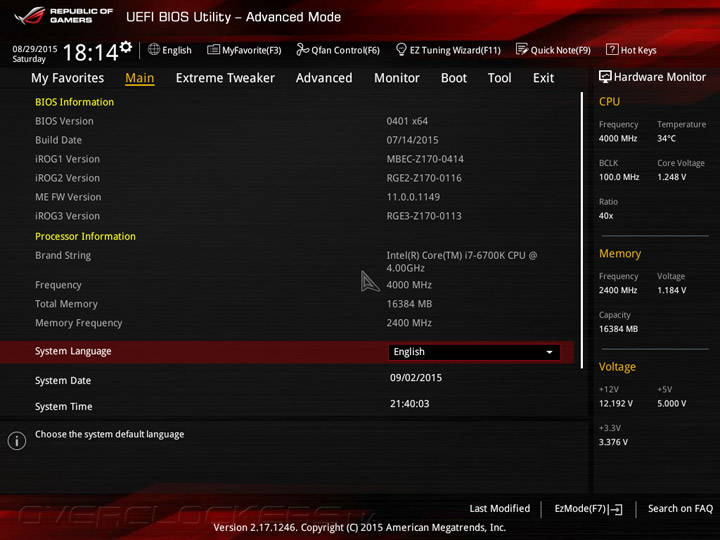

Системная плата Maximus VIII Ranger оснащена прошивкой на базе управляющего микрокода UEFI, интерфейс меню настройки напоминает о «материнках» ASUS семейства Republic of Gamers на базе чипсетов Intel 9-й серии. UEFI Setup предлагает два режима: упрощенный EZ Mode, который служит для базовой конфигурации системной платы, и расширенный Advanced Mode, предназначенный для тонкой настройки всех возможных параметров прошивки. В режиме EZ Mode пользователям предоставляется основная информация о режимах работы главных компонентов и выводятся показания аппаратного мониторинга. Кроме того, в упрощенном режиме можно включить профили X.M.P., задать дату и время, а также настроить режим работы вентиляторов.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

Для повышения быстродействия можно воспользоваться мастером EZ Tuning, который позволяет оптимизировать работу персонального компьютера в зависимости от типа используемой системы охлаждения и характера выполняемых задач.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

В отличие от EZ Mode, где доступны только основные настройки, в расширенном режиме пользователи получают полный контроль на UEFI. Так, в разделе Main выводятся сведения о версии управляющего микрокода и выбирается язык отображения меню. При этом в правой части интерфейса находится информационная панель, на которой отображаются текущие параметры работы ЦП и ОЗУ, а также напряжения на основных шинах электропитания.

ASUS Maximus VIII Ranger

Вкладка Extreme Tweaker отвечает за многочисленные опции разгона и повышения быстродействия. Именно здесь задается базовая частота и коэффициенты умножения процессорных ядер, включается опция MultiCore Enhancement, которая повышает быстродействие в однопоточных приложениях, настраивается режим работы оперативной памяти и активируется режим дополнительного энергосбережения EPU Power Saving Mode.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

Прошивка Maximus VIII Ranger предлагает несколько наборов настроек повышенного быстродействия, которые находятся в подразделе Overclocking Presets. Кроме того, UEFI Setup позволяет выбрать один из двух профилей автоматического разгона TPU I и TPU II, эффективность работы которых будет оценена в практической части сегодняшнего обзора.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

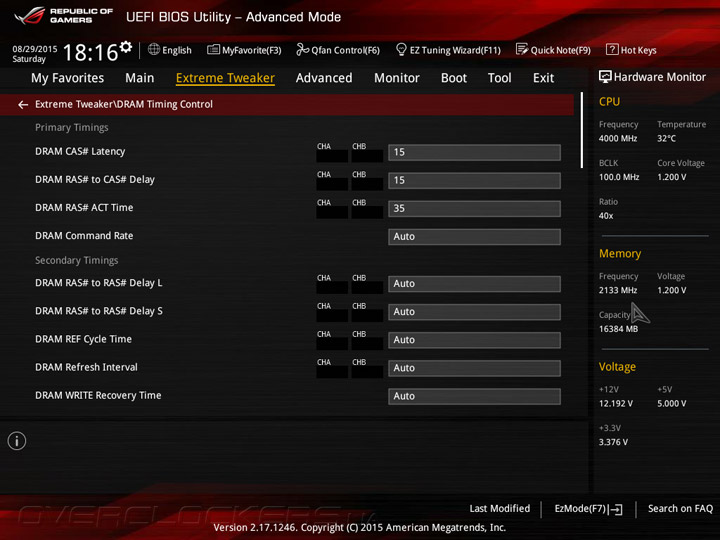

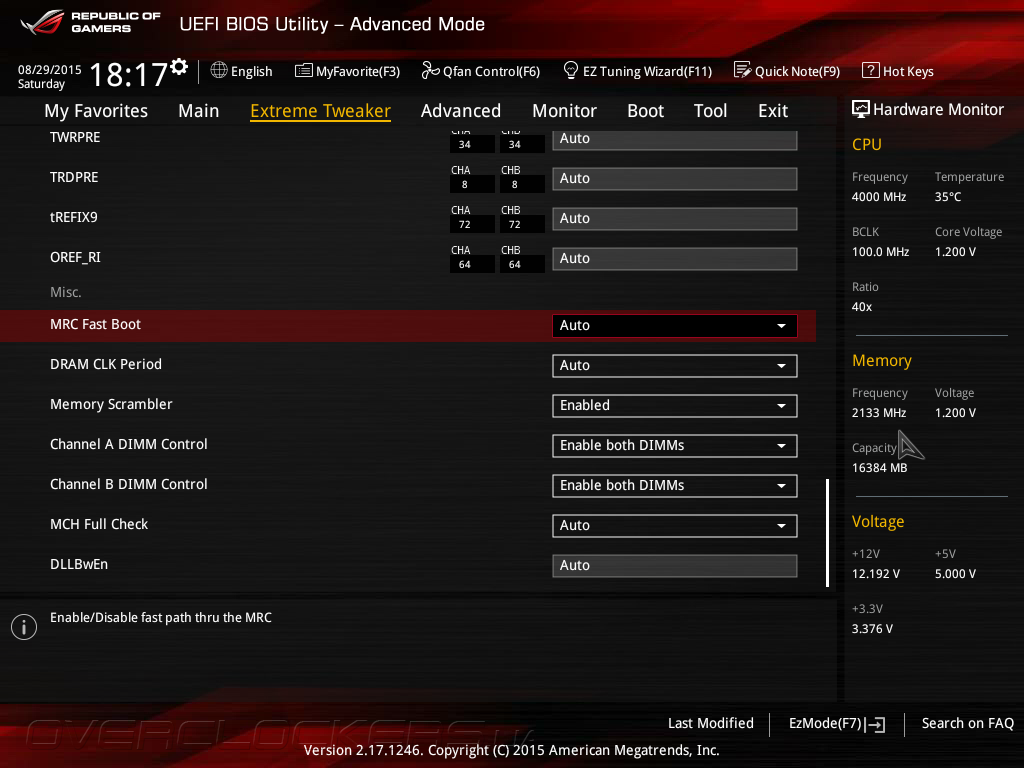

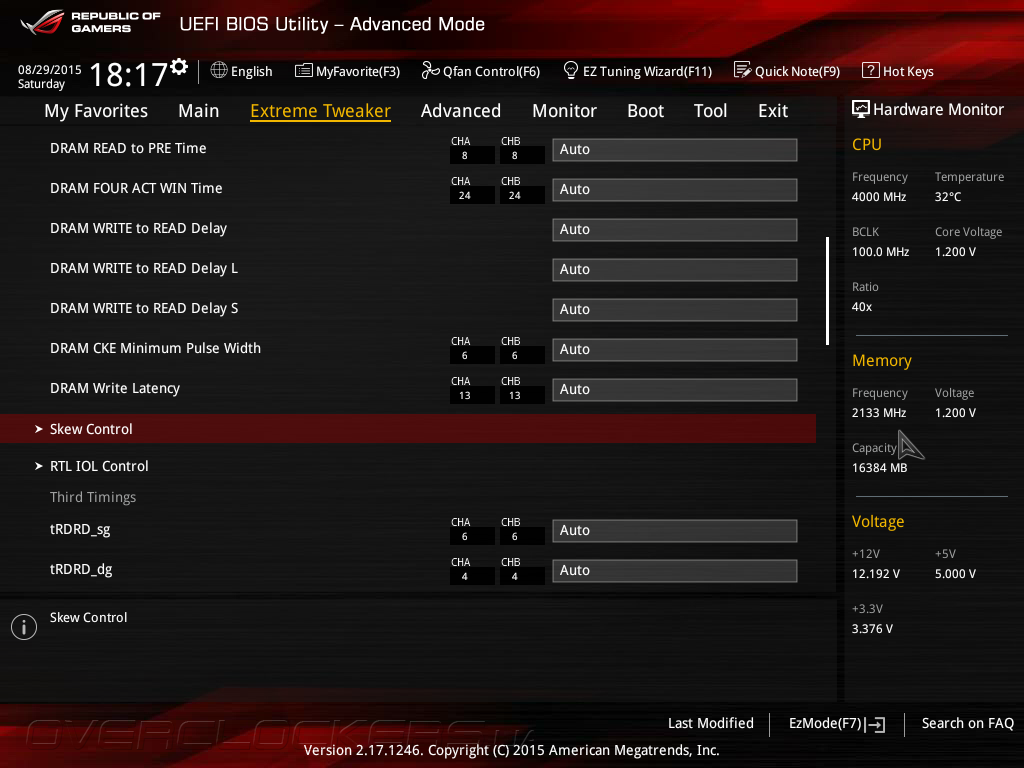

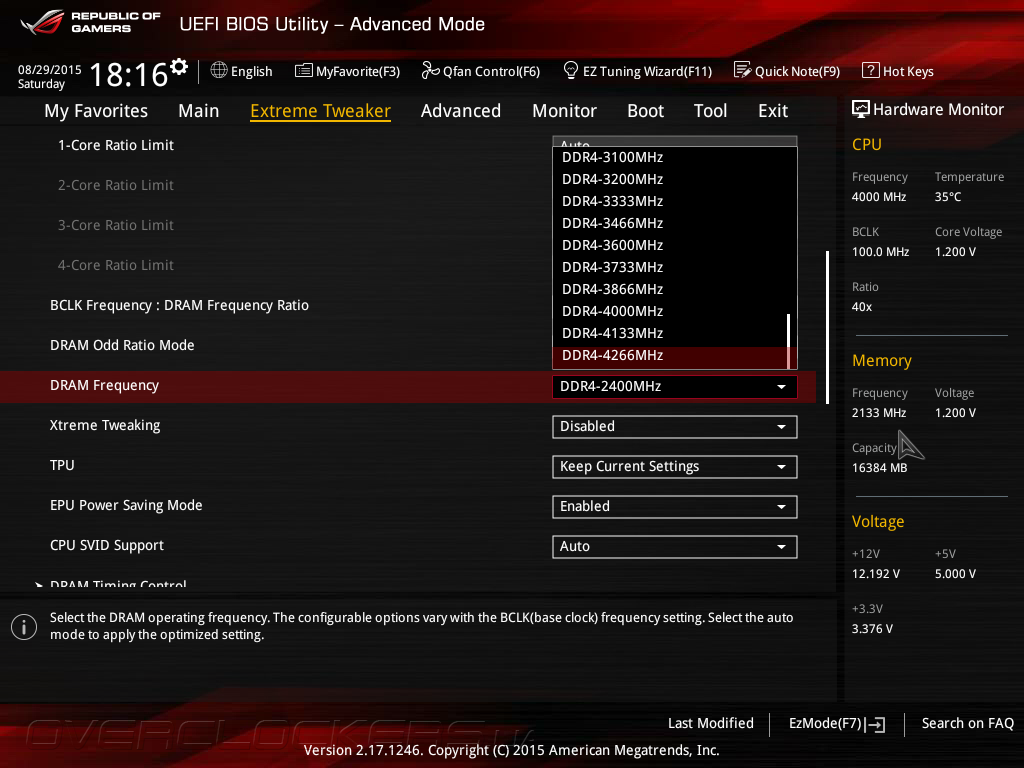

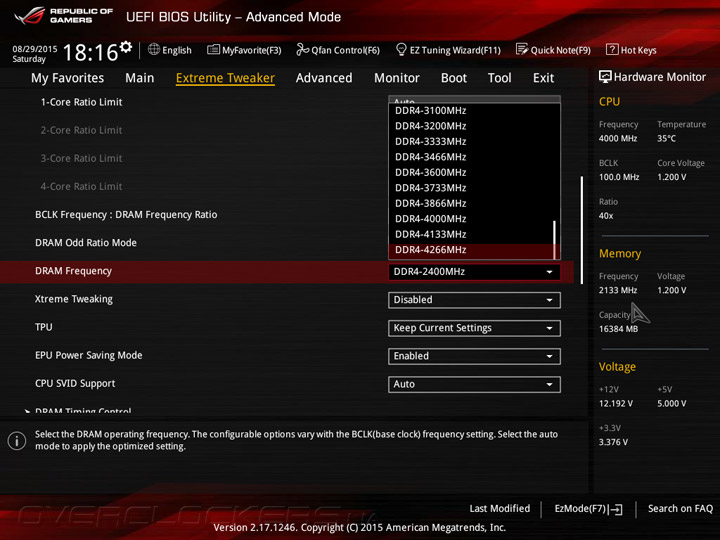

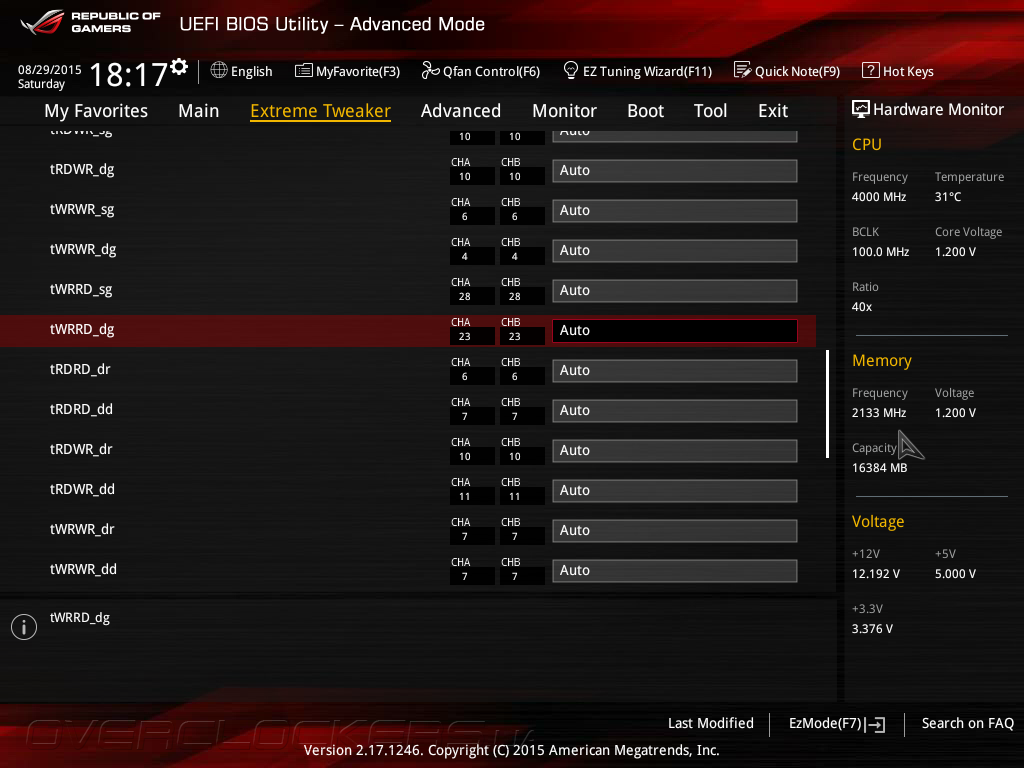

Для подсистемы ОЗУ можно выбрать тактовую частоту до 4266 МГц включительно, а в подменю DRAM Timing Control доступны регулировки основных и множества дополнительных таймингов, которые помогут настроить на максимальное быстродействие любую оперативную память.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger
ASUS Maximus VIII Ranger
ASUS Maximus VIII Ranger
ASUS Maximus VIII Ranger

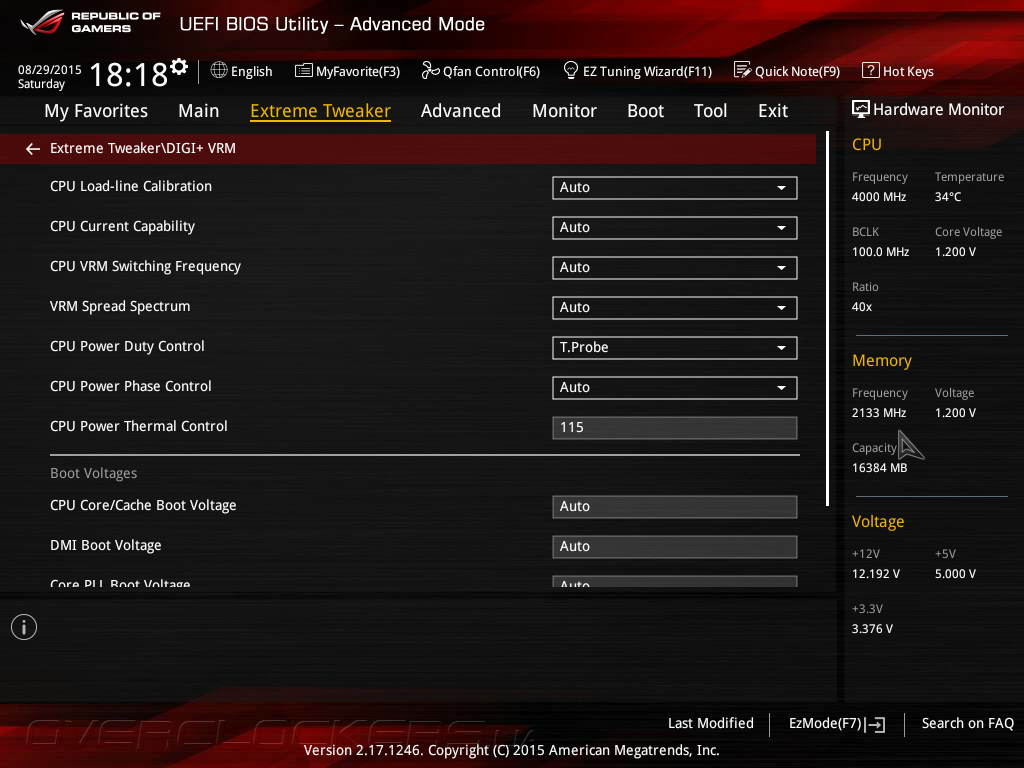

Вкладка DIGI+ VRM отвечает за управление цифровой подсистемой питания, в том числе опцией Load-line Calibration, частотой переключения силовых элементов и отключением неиспользуемых фаз VRM в моменты минимальной нагрузки.

ASUS Maximus VIII Ranger

Здесь же задается ряд второстепенных напряжений, тонкая настройка которых способна повысить результаты разгона.

Параметр Диапазон напряжений, В Шаг, В
CPU Core/Cache Boot Voltage 0,6–1,7 0,005
DMI Boot Voltage 0,3–1,9 0,01
Core PLL Boot Voltage 0,7–1,6 0,00625
CPU System Agent Boot Voltage 0,7–1,8 0,0125
CPU VCCIO Boot Voltage 0,7–1,8 0,0125

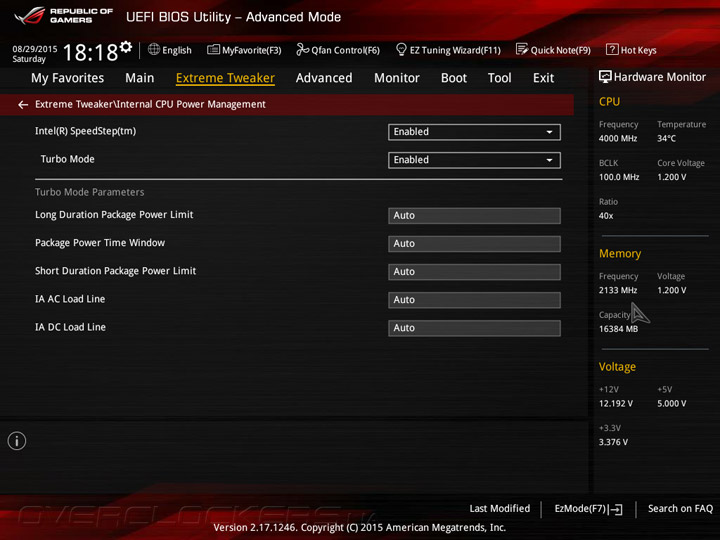

В подменю Internal CPU Power Management находятся органы управления функциями Intel SpeedStep и Turbo Boost, а также устанавливаются лимиты потребляемой процессором мощности.

ASUS Maximus VIII Ranger

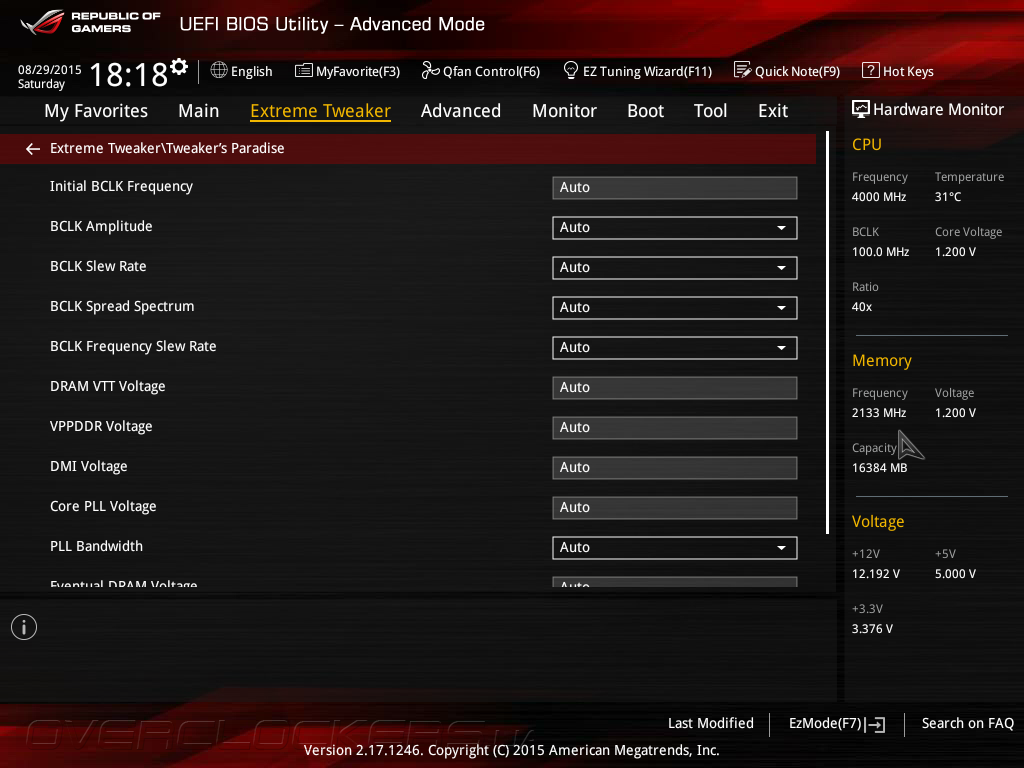

В подразделе Tweakers Paradise опытные оверклокеры найдут немало интересных опций, которые помогут в достижении высоких тактовых частот, в том числе регулировки некоторых специфических напряжений.

ASUS Maximus VIII Ranger

Параметр Диапазон напряжений, В Шаг, В
DRAM VTT Voltage 0,5–1,3 0,00625
VPPDDR Voltage 1,865–3,135 0,005
DMI Voltage 0,3–1,9 0,01
Core PLL Voltage 0,7–1,6 0,00625
Eventual DRAM Voltage 1,0032–2,0064 0,0066
Eventual CPU Stanby Voltage 0,8–1,8 0,00625

Помимо прочего вкладка Extreme Tweaker позволяет задавать коэффициент умножения для кэш-памяти 3-го уровня, а также управлять электропитанием на процессоре, модулях ОЗУ и всех основных компонентах материнской платы.

ASUS Maximus VIII Ranger

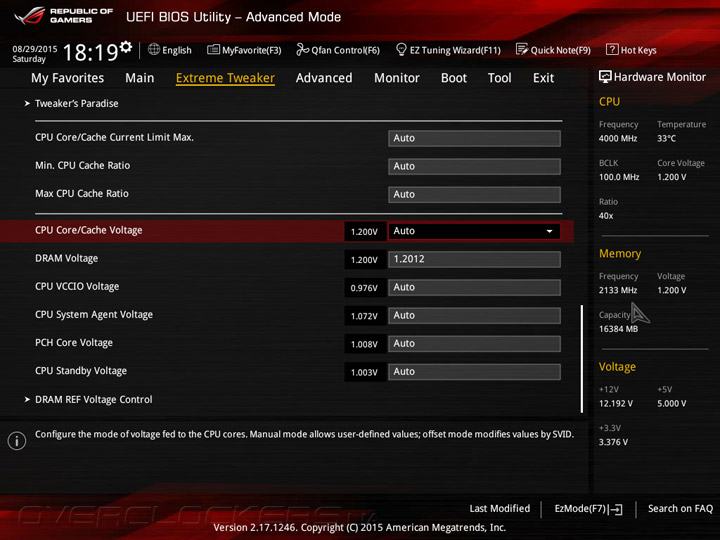

Для напряжения на вычислительных ядрах и L3-кэше доступны несколько режимов управления, в том числе Manual, при котором нужно значение указывается в явном виде, а также Offset, где пользователи могут задать прирост к номинальной величине, и Adaptive, сочетающий возможности двух предыдущих. Полный перечень параметров, их диапазоны и шаги изменения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core/Сache Voltage Override 0,6–1,7 0,005
CPU Core/Сache Voltage Offset –0,635…+0,635 0,005
DRAM Voltage 1,0032–2,0064 0,0066
CPU VCCIO Voltage 0,7–1,8 0,0125
CPU System Agent Voltage Offset 0,7–1,8 0,0125
PCH Core Voltage 0,7–1,8 0,0125
CPU Stanby Voltage 0,8–1,8 0,00625

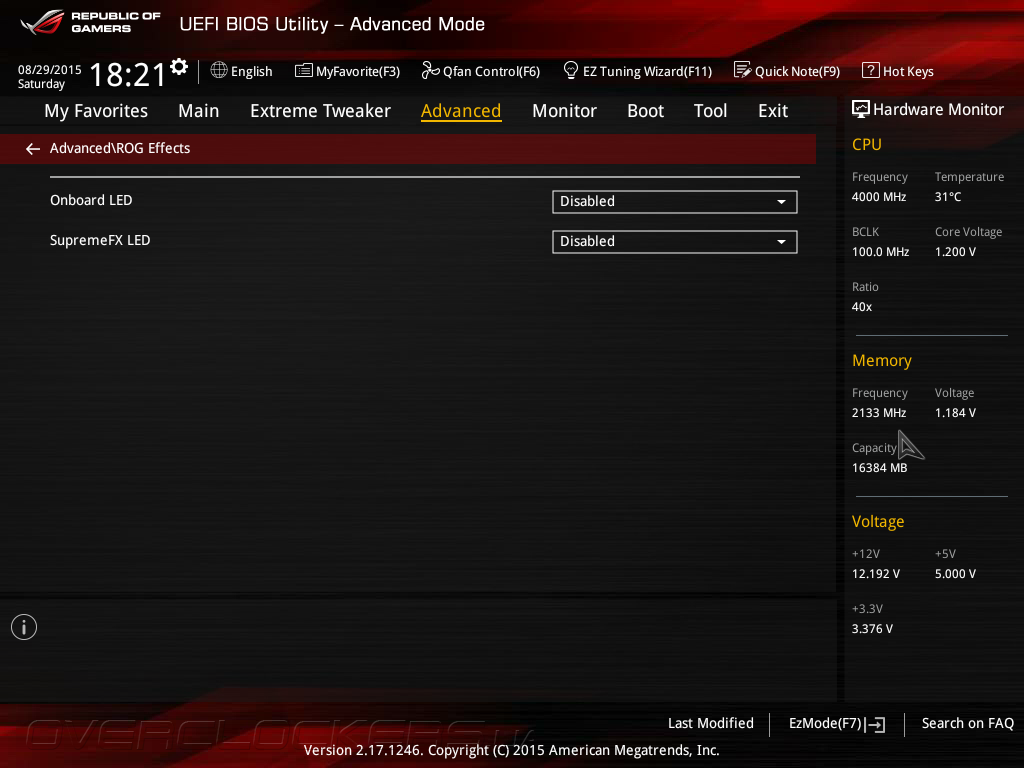

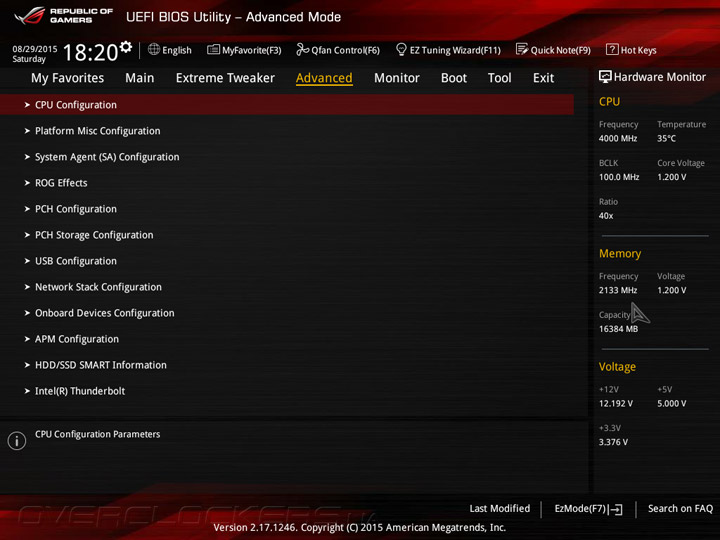

Раздел Advanced отвечает за настройку функций расширения и реализацию дополнительных возможностей материнской платы.

ASUS Maximus VIII Ranger

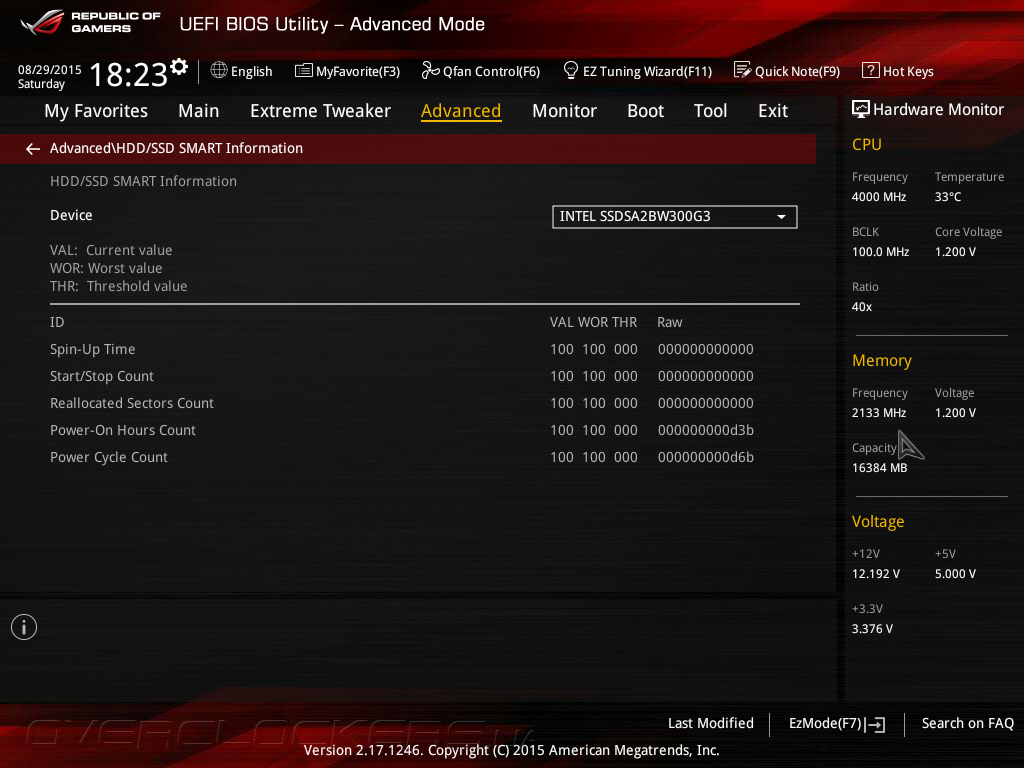

Вкладка CPU Configuration служит для вывода подробной информации о центральном процессоре, настройки его специфических функций, таких как Hyper-Threading и аппаратная виртуализация, а также конфигурирования функций энергосбережения CPU.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

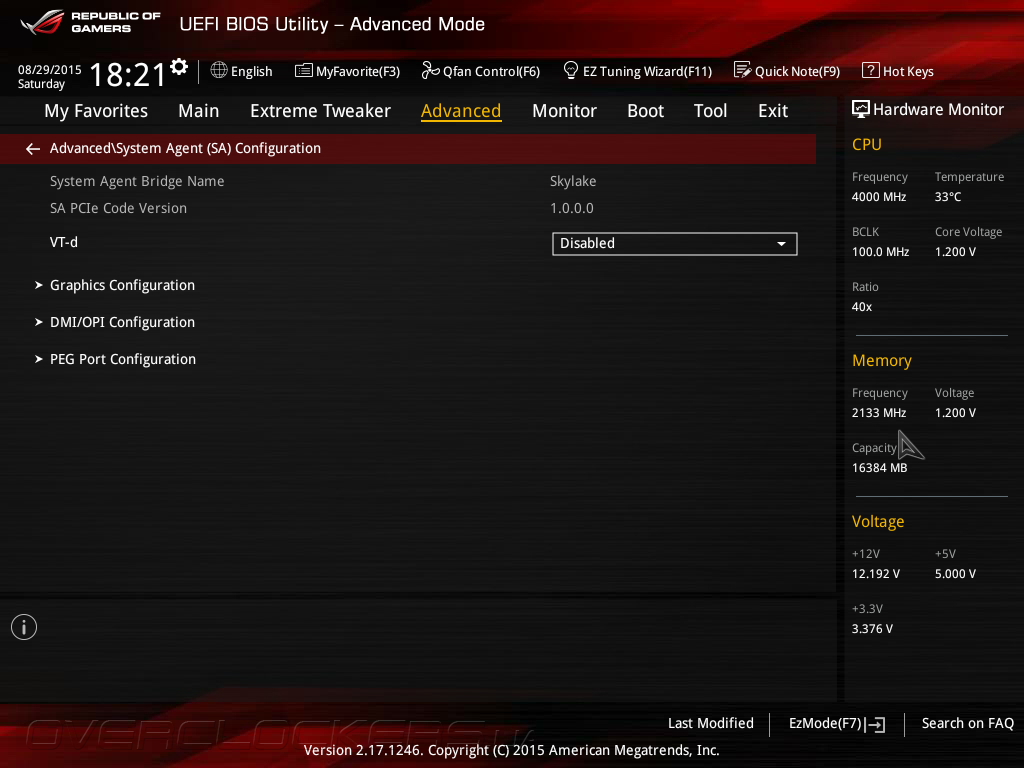

Подменю System Agent (SA) Configuration предназначено для управления интегрированным графическим адаптером и встроенным северным мостом, а ROG Effects позволяет отключить светодиодную подсветку.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

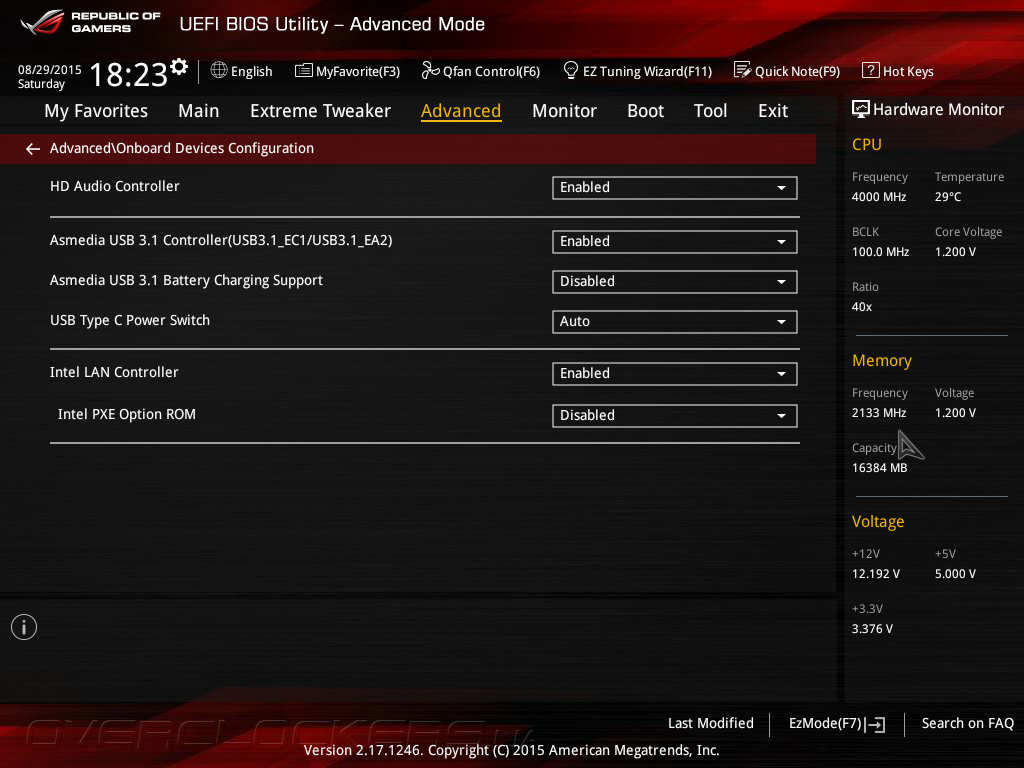

Настройки дополнительных контроллеров находятся в подразделе Onboard Device Configuration, а на вкладке SSD SMART Information отображается состояние дисковых накопителей, причем, не только твердотельных, но и НМЖД.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

Функции аппаратного мониторинга и настройки режима работы вентиляторов можно встретить в разделе Monitor, где выводятся температуры с трех встроенных и четырёх внешних термопар, отображаются скорости вращения крыльчаток десяти охладителей и показания напряжений на процессоре и основных шинах питания.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

Управление скоростями вращения «карлсонов» находится в подменю Q-Fan Configuration. Для каждого из десяти вентиляторов можно выбрать один из трех встроенных профилей, либо задать режим работы вручную, связав обороты с показаниями одного из температурных сенсоров.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

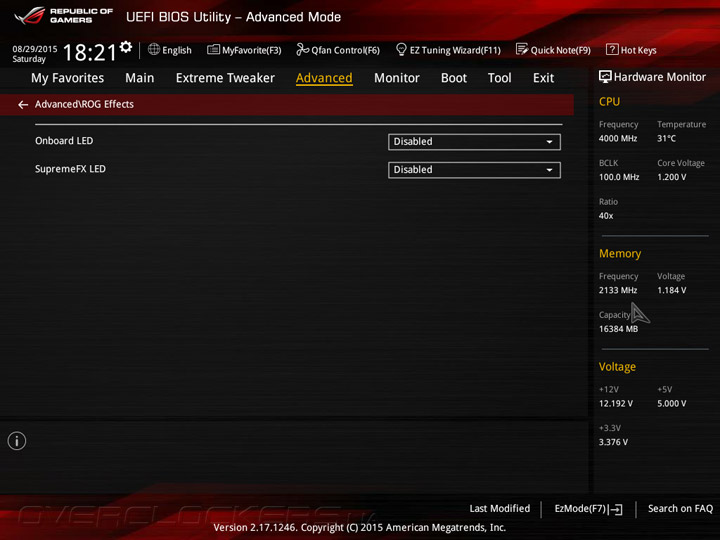

Из дополнительных возможностей меню настройки Maximus VIII Ranger нельзя не отметить утилиту EZ Flash 3, которая позволяет обновить управляющий микрокод, в том числе через Интернет, и функцию SSD Secure Erase, предназначенную для низкоуровневой очистки твердотельных накопителей.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

Помимо того в UEFI Setup новинки позволяет сохранять до восьми профилей с настройками и просматривать параметры SPD модулей ОЗУ.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger


Комплектное ПО

Компания ASUS уделяет повышенное внимание программной составляющей своих продуктов, и Maximus VIII Ranger не является исключением из этого правила. Вместе с материнской платой покупатели получают набор всех необходимых драйверов и целый ряд программного обеспечения, из которого любителей разгона наверняка заинтересует приложение Ai Suite 3. В его состав входят множество функциональных модулей, которые отвечают за управление быстродействием и режимом работы системы охлаждения, тонкую настройку подсистемы питания и реализацию дополнительных функций. В нижней части окна находится информационная панель, на которой выводятся показания системного мониторинга. После запуска программы по умолчанию открывается модуль Dual Intelligent Processor 5, который служит для оверклокинга, управления энергосбережением, настройки работы вентиляторов и многого другого.

ASUS Maximus VIII Ranger

С помощью утилиты 5-Way Optimisation пользователи могут воспользоваться функцией автоматической оптимизации быстродействия, а эксперты имеют возможность вмешаться в этот процесс для достижения наилучших результатов.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

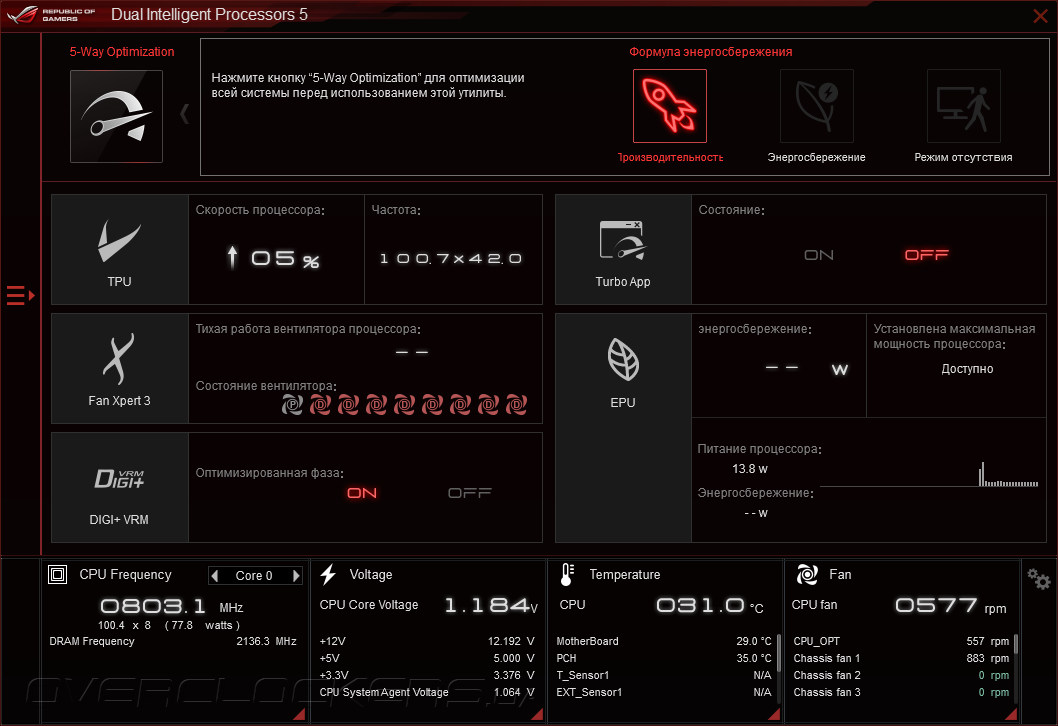

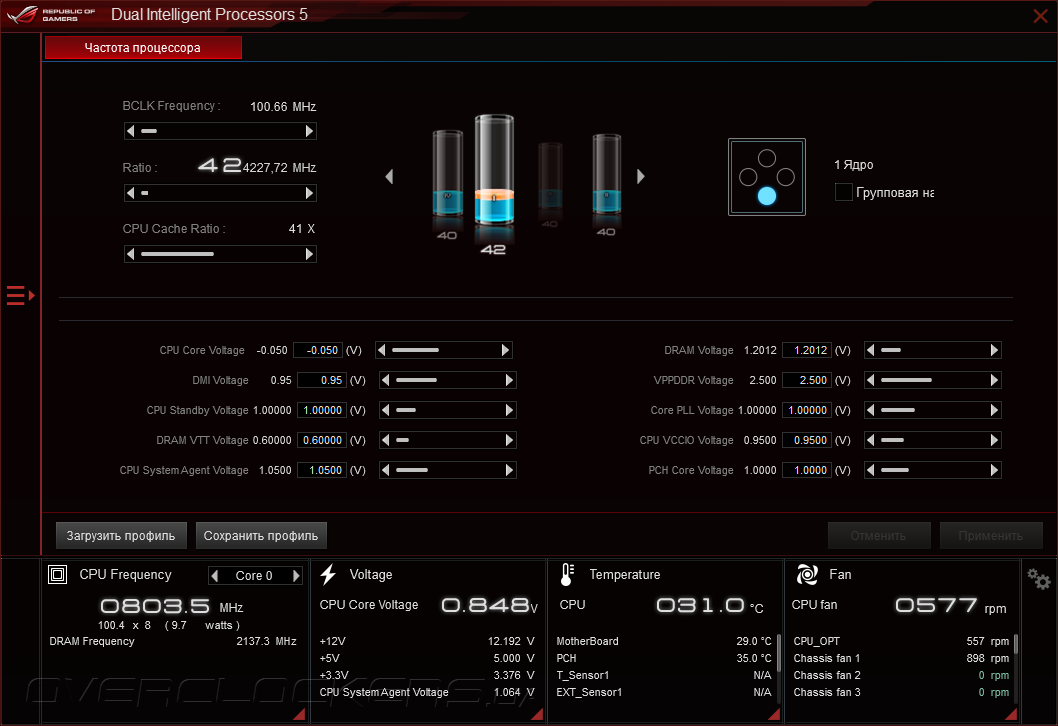

Модуль TPU служит для ручного управления параметрам разгона, а Fan Xpert 3 отвечает за регулировку скоростей вращения крыльчаток охладителей, как в автоматическом, так и ручном режиме.

ASUS Maximus VIII Ranger

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

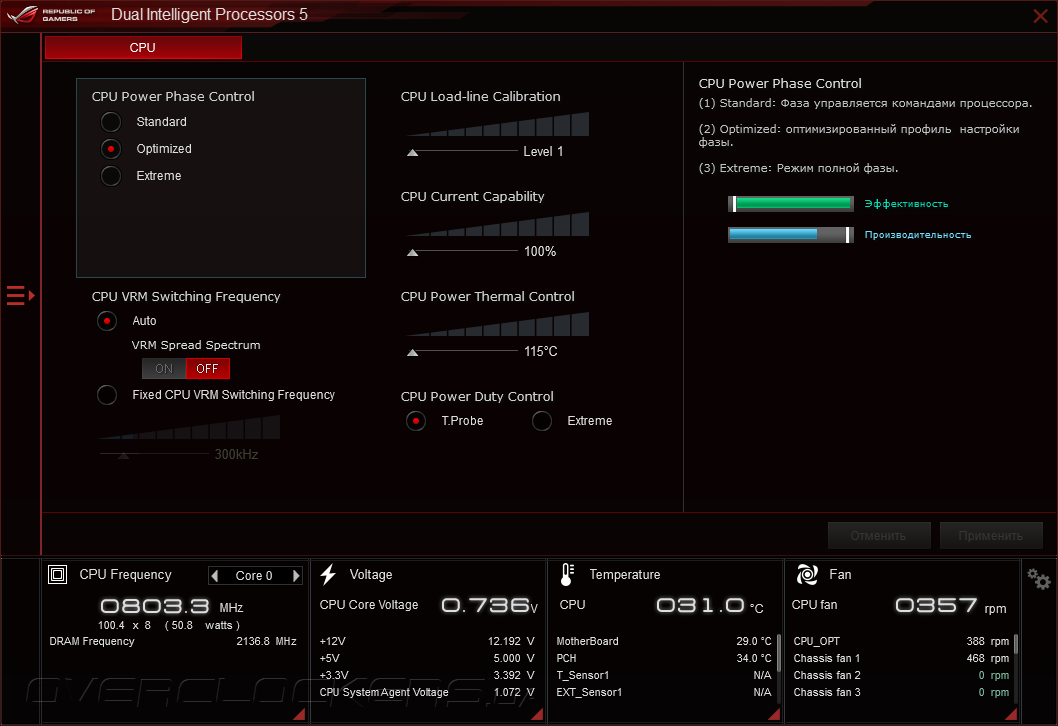

Подпрограмма DIGI+ VRM предназначена для настройки цифровой подсистемы питания, она позволяет регулировать работу функции Load-line Calibration, задавать частоту переключения силовых элементов и отключать неиспользуемые фазы преобразователя напряжения при минимальной нагрузке.

ASUS Maximus VIII Ranger

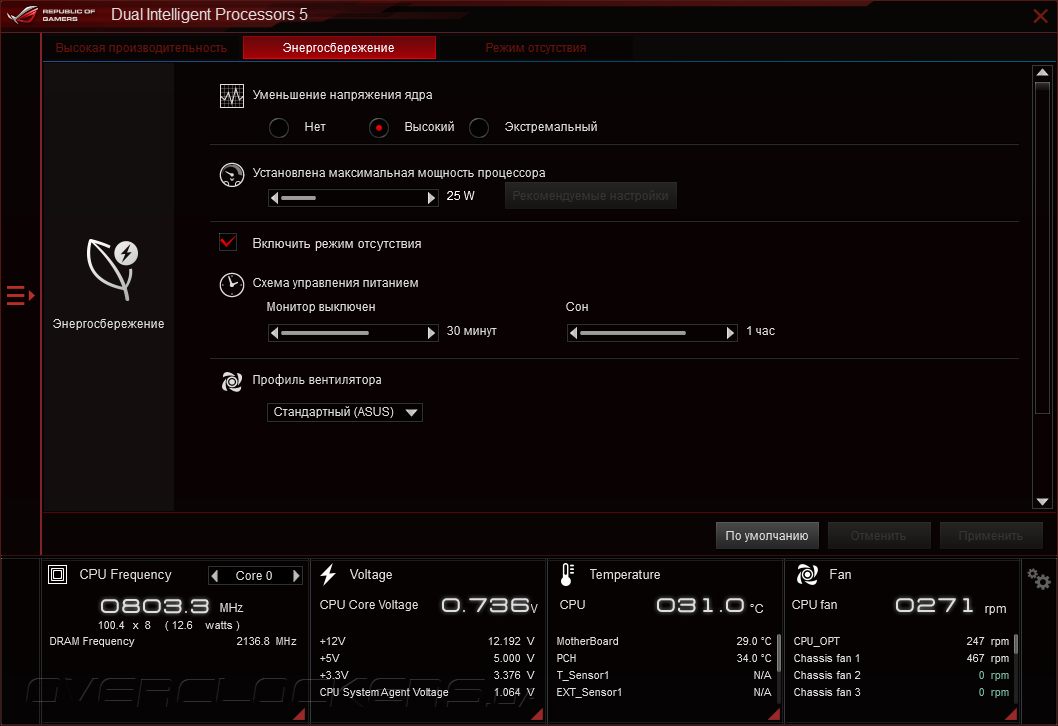

В состав Dual Intelligent Processor 5 входит утилита Turbo App, с помощью которой можно для каждого приложения выбрать профиль быстродействия, режим работы вентиляторов, сетевой и звуковой подсистем, а также программный модуль EPU, служащий для включения фирменных функций снижения энергопотребления.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

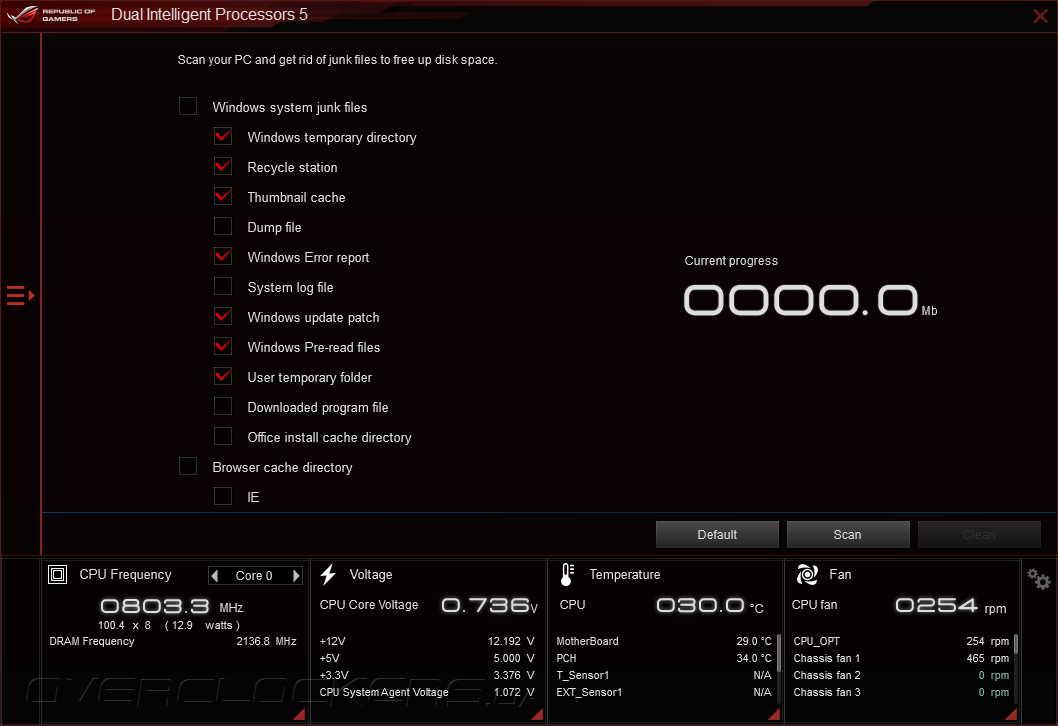

Помимо выше перечисленного пользователям предлагается подпрограмма для очистки жесткого диска от временных файлов, что поможет повысить отзывчивость и скорость работы операционной системы.

ASUS Maximus VIII Ranger

В том случае, если из всех возможностей программного продукта Ai Suite 3 нужны только функции оверклокинга, есть смысл воспользоваться утилитой TurboV Core. Эта небольшая программа имеет минималистический интерфейс, но позволяет регулировать все основные параметры разгона.

ASUS Maximus VIII RangerASUS Maximus VIII Ranger

Для настройки задержек подсистемы ОЗУ производитель предлагает приложение Mem TweakIt, которое, к сожалению, на данный момент не позволяет регулировать тайминги, но может служить для получения исчерпывающей информации о текущем режиме работы модулей памяти.

ASUS Maximus VIII Ranger

Одним из способов повышения отзывчивости и быстродействия системы является кэширование часто используемых данных с дисковых накопителей в специальной области ОЗУ. Для этих целей ASUS предлагает утилиту RAMCache, которая позволяет выбрать запоминающее устройство, а также указать объем оперативной памяти для хранения временных данных.

ASUS Maximus VIII Ranger

Благодаря фирменной технологии Keybot II пользователи имеют возможность записывать макрокоманды и назначать «горячие клавиши» для любой клавиатуры.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

Любители онлайн-баталий возможно оценят функцию управления пропускной способностью сетевого подключения с помощью приложения GameFirst III, позволяющего задавать сетевым пакетам игровых приложений наивысший приоритет, в том числе за счет низкоуровневого взаимодействия с маршрутизаторами ASUS, которые поддерживают технологию ROG First.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

Наконец, нельзя не отметить удобную и функциональную утилиту Sonic Studio II, предназначенную для реализации программных эффектов обработки звука, шумоподавления для микрофона и повышения разборчивости голоса.

ASUS Maximus VIII RangerASUS Maximus VIII RangerASUS Maximus VIII Ranger

Тестовый стенд

Исследование разгонного потенциала и уровня быстродействия материнской платы ASUS Maximus VIII Ranger проходило в составе тестовой системы следующей конфигурации:
  • процессор: Intel Core i7-6700K (4,0 ГГц, 4 ядра 8 потоков, 8 Мб кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 150 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Kingston HX424C15FBK4/32 (2x8 ГБ, DDR4-2400, CL15-15-15-35);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 8.1 64 bit;
  • драйвер чипсета: Intel Management Engine 11.0.0.1141, Intel INF Update Utility 10.1.1.7;
  • драйвер видеокарты: NVIDIA GeForce 340.43, Intel Graphics Accelerator Driver 10.18.15.4232.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Во время тестов технология Intel Turbo Boost и процессорные функции энергосбережения работали в штатном режиме, а модули ОЗУ функционировали на частоте 2133 МГц с тайминами 15-15-15-35-1Т. Быстродействие ASUS Maximus VIII Ranger сравнивалось с результатами тестирования системных плат ASUS Z170-A и ASUS Z170-Deluxe, которые работали с такими версиями UEFI:
  • ASUS Maximus VIII Ranger (UEFI Setup 0401 от 14.07.2015);
  • ASUS Z170-A (UEFI Setup 0504 от 07.08.2015);
  • ASUS Z170-Deluxe (UEFI Setup 0404 от 03.07.2015).
Каждый тест повторялся не менее трех раз, по итогам которых рассчитывалось среднее значение. Если какой-либо результат существенно отличался от двух других — тестирование продолжалось до получения нормального значения. Измерение продуктивности системных плат проводилось в таком программном обеспечении:
  • AIDA64 5.30.3532 (Cache & Memory Benchmark);
  • Futuremark PCMark 8 2.4.304;
  • Futuremark 3DMark 1.5.915;
  • BioShock Infinity;
  • GRID Autosport;
  • StarCraft II;
  • World of Tanks.

Разгонный потенциал

Частотный потенциал ASUS Maximus VIII Ranger оценивался с помощью инженерного образца Intel Core i7-6700K. При использовании мощного воздушного кулера Noctua NH-D15 системная плата разогнала тестовый Skylake до 4700 МГц, тогда как кэш-память 3-го уровня работала в режиме 4500 МГц. Параметр CPU Core/Сache Voltage был увеличен до 1,35 В, что вместе с установкой CPU Load-line Calibration в значение Level 6 обеспечило напряжение в пределах 1,35±0,02 В судя по данным программного мониторинга. При этом система демонстрировала абсолютную стабильность при прохождении стресс-теста LinX, а температура самого горячего ядра не превышала 92° С.

ASUS Maximus VIII Ranger

Что касается разгона подсистемы ОЗУ, то «материнка» позволила поднять частоту тестового комплекта Kingston HX424C15FBK4/32 до 3066 МГц с таймингами 15-16-16-36-1Т. При этом на модули памяти подавалось 1,39 В, а штатное напряжение «системного агента» было увеличено на 0,15 В.

ASUS Maximus VIII Ranger

В части повышения BCLK новинка не подвела, позволив разогнать базовую частоту до 350 МГц. Интересно, что ключевым параметром, обеспечившим стабильность, оказалось напряжение CPU Stanby Voltage, которое пришлось повысить до 1,5 В. В противном случае наблюдались проблемы с «холодным стартом» системной платы.

ASUS Maximus VIII Ranger

Из всех функций автоматического разгона самые высокие результаты получились при использовании профиля TPU II, активация которого привела к увеличению базовой частоты до 4600 МГц при повышении напряжения до 1,42 В. Следует заметить, что такое высокое значение Vcore явно избыточно для нашего Core i7-6700K, так что рекомендовать этот режим можно лишь обладателям высокоэффективных системы охлаждения.

ASUS Maximus VIII Ranger

Результатом работы мастера оптимизации EZ Wizard стал разгон процессора до 4527 МГц, которые получились путем повышения множителя до 44 с одновременным ростом BCLK до 103 МГц. При этом прошивка самостоятельно увеличила напряжение CPU Core/Сache Voltage до 1,34 В, что можно считать оптимальным значением для такого оверклокинга.

ASUS Maximus VIII Ranger


Результаты тестирования

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

При оценке пропускной способности ОЗУ в Cache & Memory Benchmark утилиты AIDA64 новинка показала максимальное быстродействие во всех без исключения подтестах.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

В комплексном бенчмарке Futuremark PCMark 8, который с большой точностью отражает быстродействие тестовых стендов при выполнении повседневных прикладных задач, все три участницы показали примерно одинаковые результаты.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

В популярном графическом тестовом пакете Futuremark 3DMark конкурсантки вновь продемонстрировали идентичную производительность, а небольшая разница до 1% объясняется погрешностью измерения.

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

ASUS Maximus VIII Ranger

Что касается измерения fps в современных видеоиграх, то в трех из четырех случаев продуктивность ASUS Maximus VIII Ranger оказалась на уровне соперниц, тогда как в стратегии реального времени Star Craft II новинка ощутимо вырвалась вперед.


Энергопотребление

Для оценки энергопотребления тестовых стендов использовался прибор Basetech Cost Control 3000, с помощью которого был измерен средний уровень энергопотребления в простое и пиковые значения потребляемой мощности во время прохождении стресс-теста LinX 0.6.5.

ASUS Maximus VIII Ranger

По результатам измерения ASUS Maximus VIII Ranger оказалась самой экономичной как при отсутствии нагрузки, так и при интенсивном использовании вычислительных ресурсов центрального процессора.


Выводы

Несомненно, младшая модель ASUS в продуктовой линейке системных плат Republic of Gamers заслуживает всяческого внимания. Благодаря продуманной конструкции и качественной элементной базе Maximus VIII Ranger показала отличный запас прочности при разгоне, разве что, не удалось достичь максимальных частот для подсистемы ОЗУ. Зато, в штатном режиме новинка порадовала высоким уровнем быстродействия и умеренным потреблением электроэнергии. Вместе с тем устройство наделено функцией Keybot II и поддержкой технологии управления приоритетами сетевого трафика GameFirst, а также обладает продвинутой звуковой подсистемы SupremeFX 2015, которые по достоинству оценят любители компьютерных игр. Традиционно на высочайшем уровне для продуктов серии ROG находятся богатство настроек и стабильность работы UEFI Setup, а комплектное ПО удачно дополняет функциональность прошивки. Что касается возможностей расширения, то их перечень близок к оптимальному, но не перегружен избыточными опциями, которые в итоге заметно удорожают продукт. То же самое касается и комплекта поставки: ничего лишнего, но в то же время, все необходимые аксессуары имеются в наличии.

Что же до розничной стоимости ASUS Maximus VIII Ranger, то на момент написания обзора в украинских интернет-магазинах за новинку просили около 250 долларов. Будем надеяться, что ажиотаж вокруг комплектующих для платформы Intel LGA1151 спадет, и младшая из «материнок» семейства Republic of Gamers подешевеет как минимум на 10%, но даже сейчас ее можно рекомендовать к приобретению в качестве основы для мощного игрового ПК или мощного инструмента для смелых экспериментов по разгону.

Как же магична в своей красоте тишина...
