Обзор и тестирование материнской платы ASUS Maximus VIII Ranger для платформы Intel LGA1151

Системные платы ASUS продуктовой линейки Republic of Gamers пользуются заслуженной популярностью среди оверклокеров и любителей компьютерных игр. Кроме того, модели семейства ROG нередко выбирают продвинутые пользователи, которые ценят высокое качество и богатые возможности расширения, а также целый ряд фирменных технологий, существенно повышающих функциональность устройств. Не удивительно, что с выходом новейших процессоров Intel Skylake вендор расширил продуктовую линейку Republic of Gamers «материнками» с разъемом LGA1151 и сегодня нам выпала честь познакомиться с одной из представительниц серии ROG — системной платой ASUS Maximus VIII Ranger.

ASUS Maximus VIII Ranger

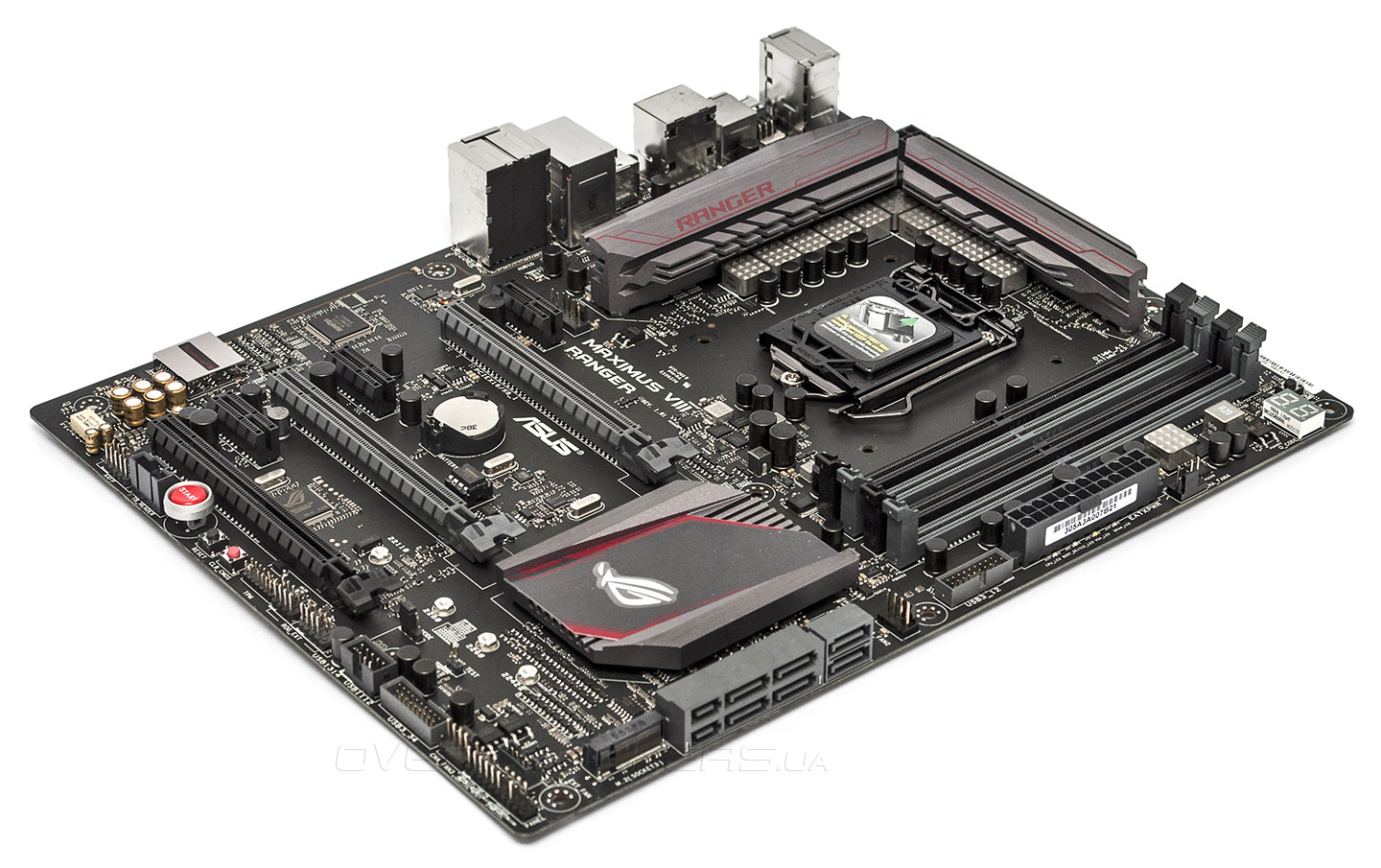

Новинка является младшей моделью семейства Republic of Gamers, тем не менее, она обладает большинством особенностей, характерных для геймерских материнских плат ASUS. Чуть позже мы с вами познакомимся с аппаратным и программным обеспечением Maximus VIII Ranger, а также результатами исследования ее разгонного потенциала и уровня быстродействия, а пока предлагаю ознакомиться с техническими характеристиками устройства:

Модель ASUS Maximus VIII Ranger
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъем Socket LGA1151
Процессоры Intel Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Пам'ять 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400* (OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16@x4
3 x PCI Express 3.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 1 (комбинрованный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel Z170)
2 x 3.1 (2 разъема на задней панели, ASMedia ASM1142)
8 x 2.0 (4 разъема на задней панели, Intel Z170)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z170)
SATA Express 2 канала SATA Express 10 Гбит/с (Intel Z170)
eSATA
RAID 0, 1, 5, 10 (Intel Z170)
Встроенный звук SupremeFX 2015 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I219V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Keybot II, USB Flashback, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, поддержка AMD CrossFireX и NVIDIA SLI, разъем M.2 x4
Средняя розничная стоимость на момент написания обзора $245


Комплект поставки

Благодаря узнаваемому дизайну упаковки продукты ASUS игровой серии на прилавках магазинов невозможно спутать c изделиями конкурентов. На лицевой поверхности, оформленной в темно-красных тонах, нанесено лишь наименование модели, а большинство полезной информации находится с обратной стороны коробки.

ASUS Maximus VIII Ranger

На тыльной поверхности упаковки нашлось место для краткой спецификации материнской платы и схематического изображения разъемов задней панели, а также сведений о ключевых особенностях Maximus VIII Ranger, таких как наличие продвинутой звуковой подсистемы SupremeFX 2015, поддержка высокоскоростного интерфейса USB 3.1 и фирменной технологии Keybot II, предназначенной для расширения функциональности клавиатуры.

ASUS Maximus VIII Ranger

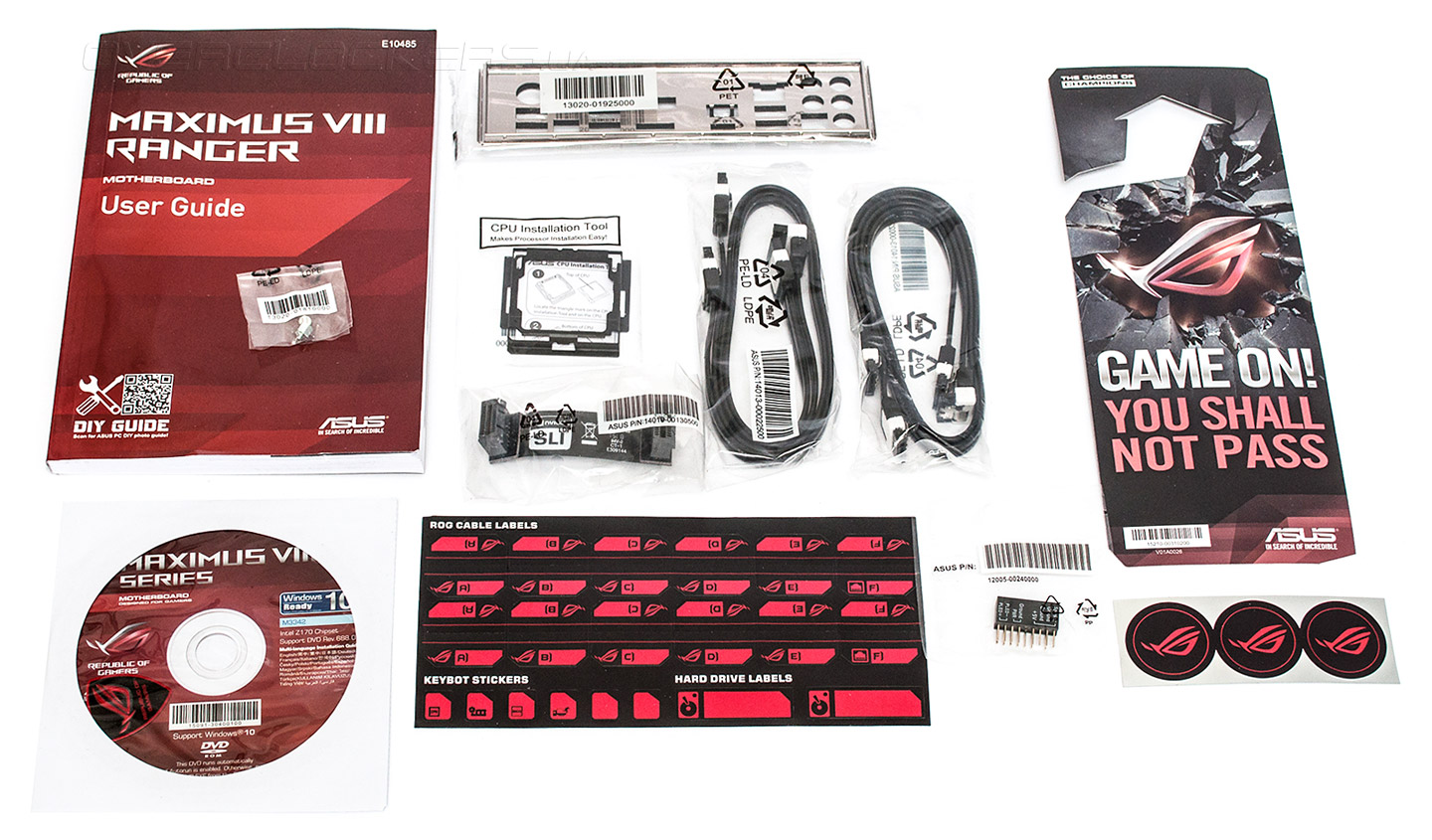

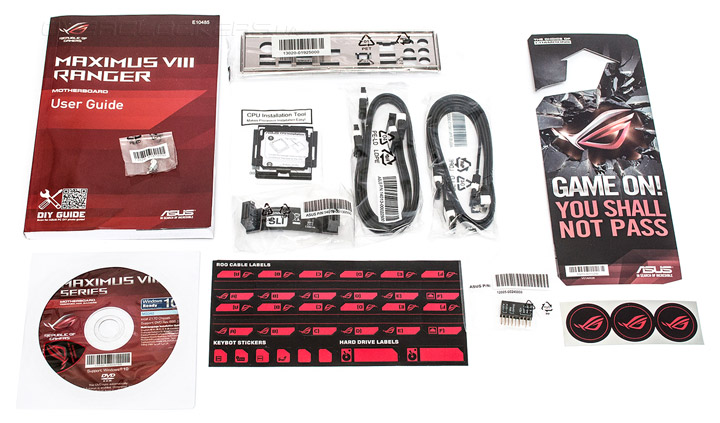

Комплект поставки новинки достаточно разнообразный, он состоит из:
  • подробного руководства пользователя;
  • набора креплений для SSD формата NGFF;
  • DVD-диска с драйверами и ПО;
  • заглушки на заднюю панель I/O Shield;
  • адаптера для безопасной установки процессора в разъем;
  • мостика NVIDIA SLI;
  • четырех кабелей SATA 6 Гбит/с;
  • набора наклеек для клавиатуры и интерфейсных кабелей;
  • переходника Q-Connector;
  • табличку на дверь с надписью «Game ON! You shall not pass»;
  • трех наклеек с логотипом ROG на корпус системного блока.
ASUS Maximus VIII Ranger


Дизайн

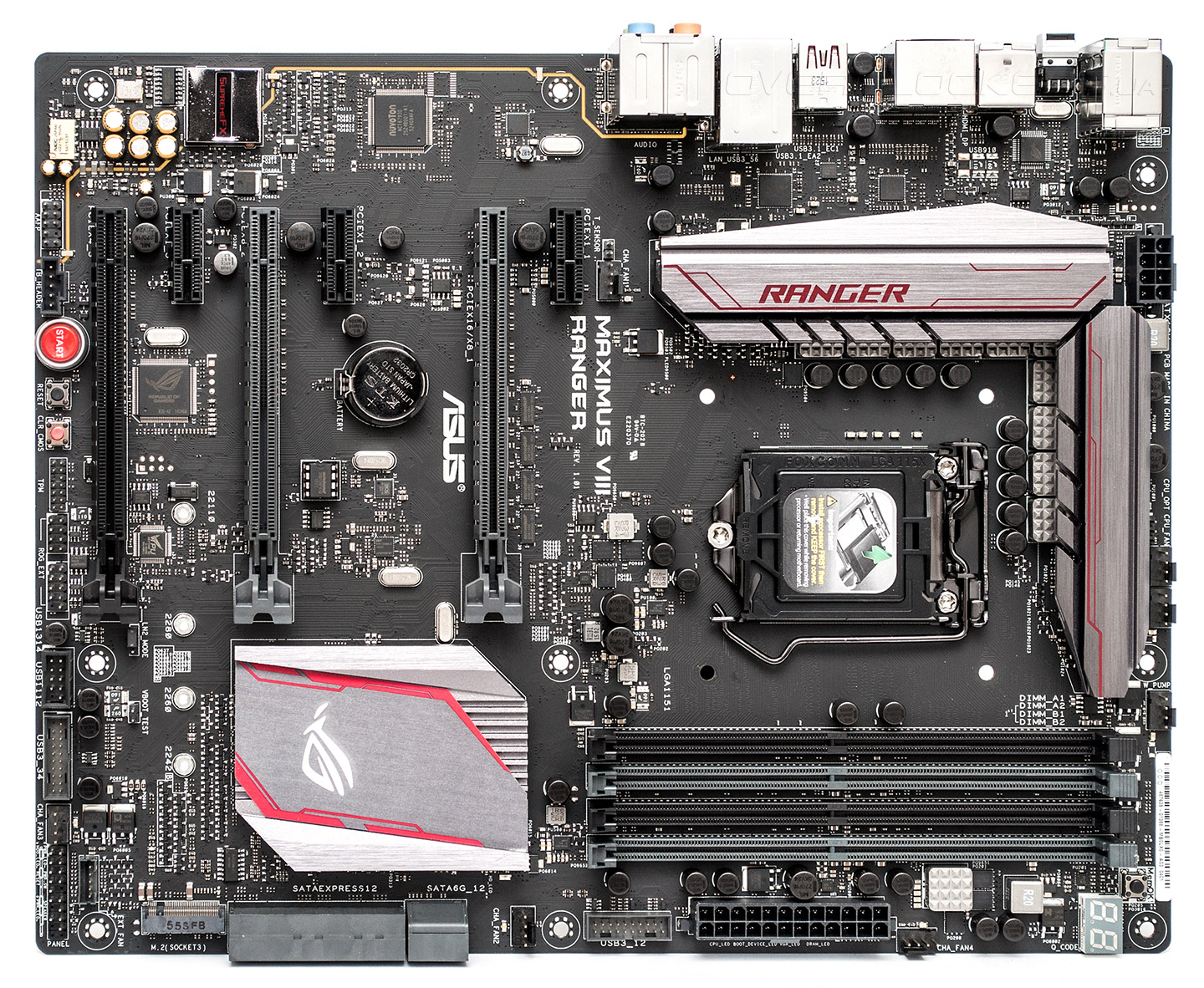

Системная плата по размерам в точности соответствуют стандарту АТХ, а все ее основные компоненты находятся на привычных местах. В палитре ASUS Maximus VIII Ranger на смену ярко-красным разъемам, которые были фирменной чертой «материнок» серии ROG предыдущих поколений, пришли слоты темно-серого и черного цветов. Новинка базируется на чипсете Intel Z170 и предназначена для эксплуатации процессоров Skylake в конструктивном исполнении LGA1151. Для установки модулей ОЗУ стандарта DDR4 служат четыре разъема DIMM. Максимальный объем оперативной памяти может достигать 64 ГБ, а в режиме разгона поддерживаются частоты до 3400 МГц включительно.

ASUS Maximus VIII Ranger

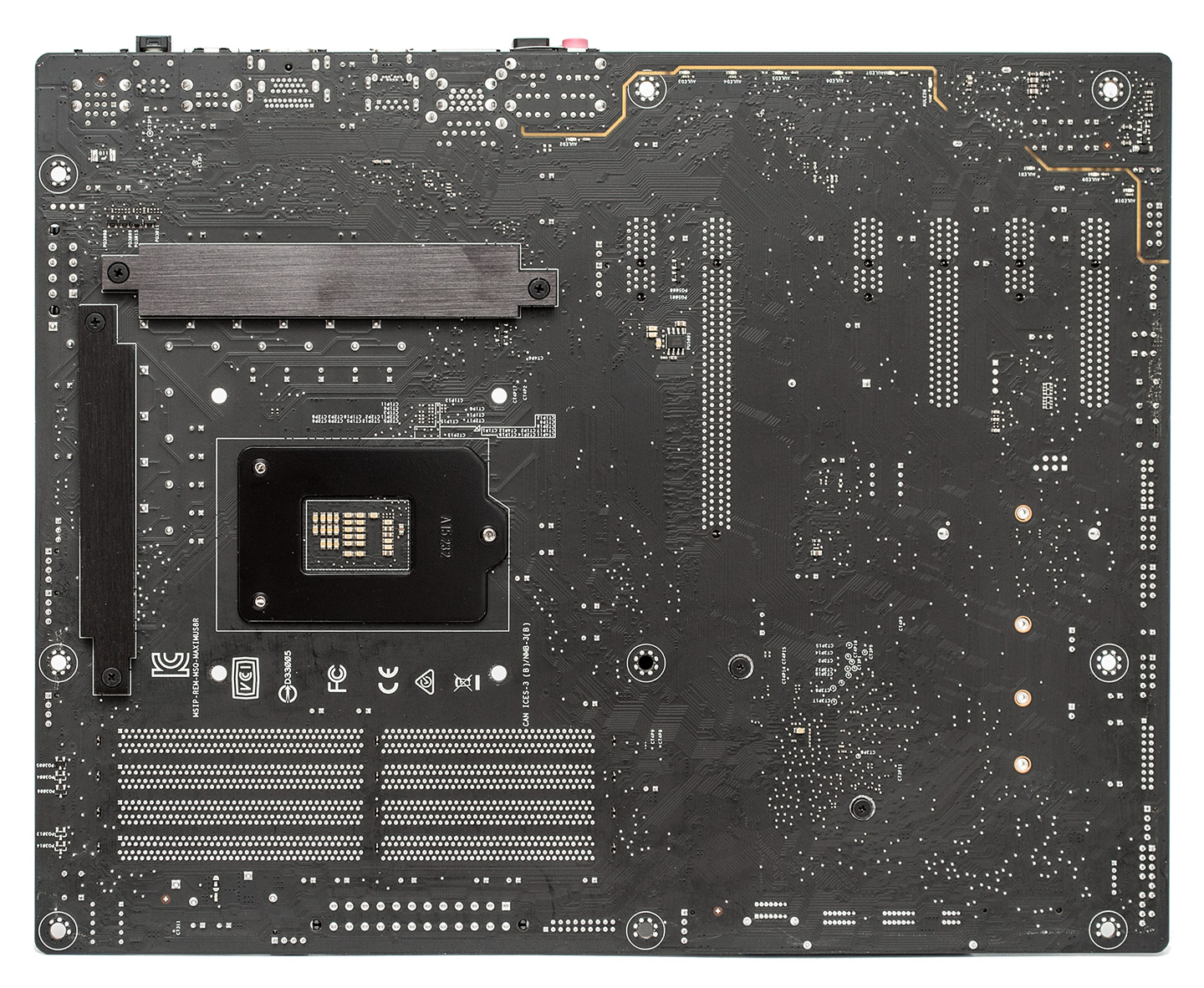

Компоненты с обратной стороны печатной платы практически отсутствуют за исключением области позади процессорного разъема, где находится пара металлических пластин, которые являются частью системы охлаждения узла электропитания. Впрочем, они не должны помешать установке кулеров с крупными усилительными пластинами.

ASUS Maximus VIII Ranger

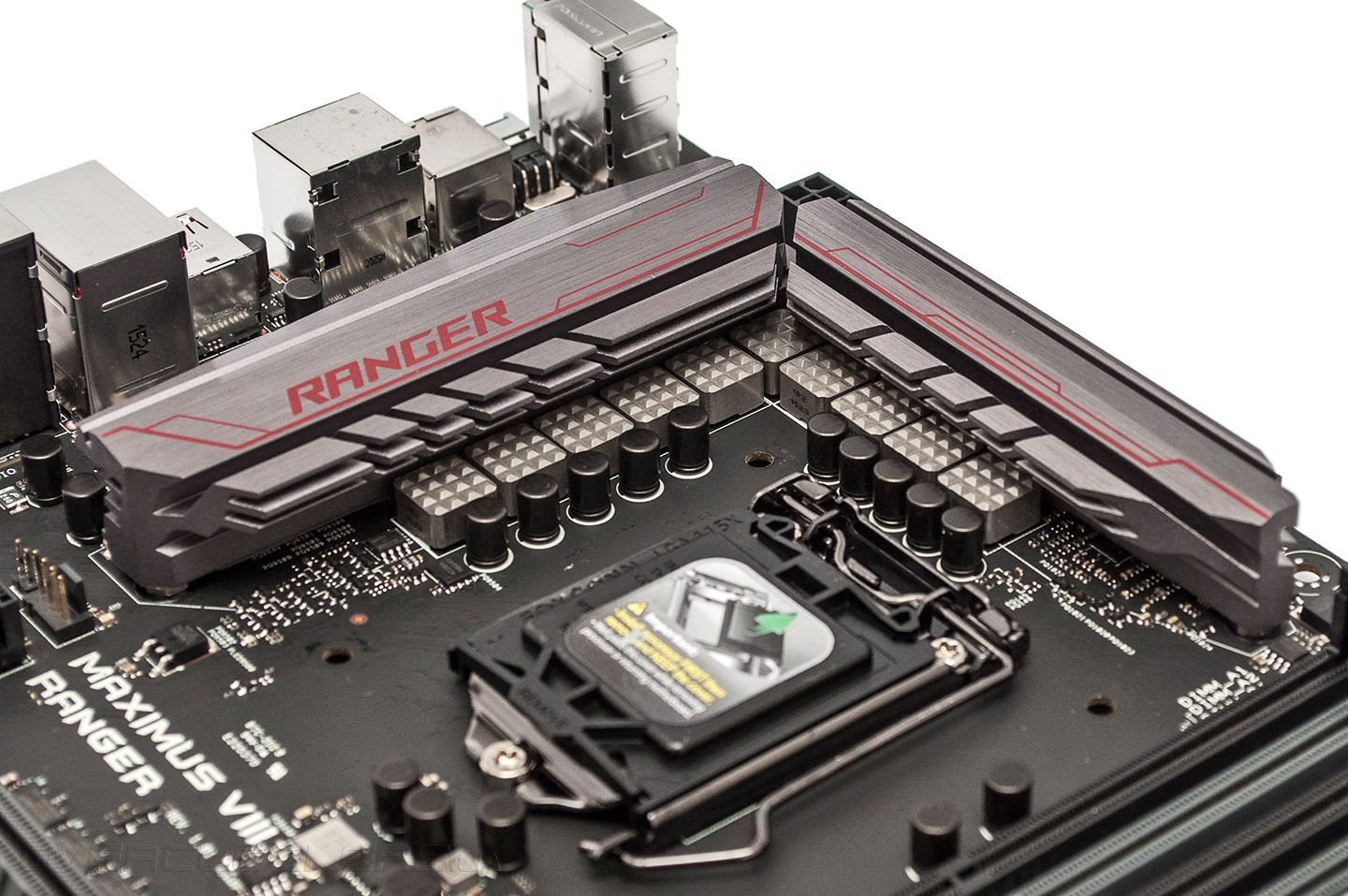

Избыточное тепло от силовых элементов процессорного VRM отводится парой крупных радиаторов, причем, конструкция обходится без использования термосифонных трубок.

ASUS Maximus VIII Ranger

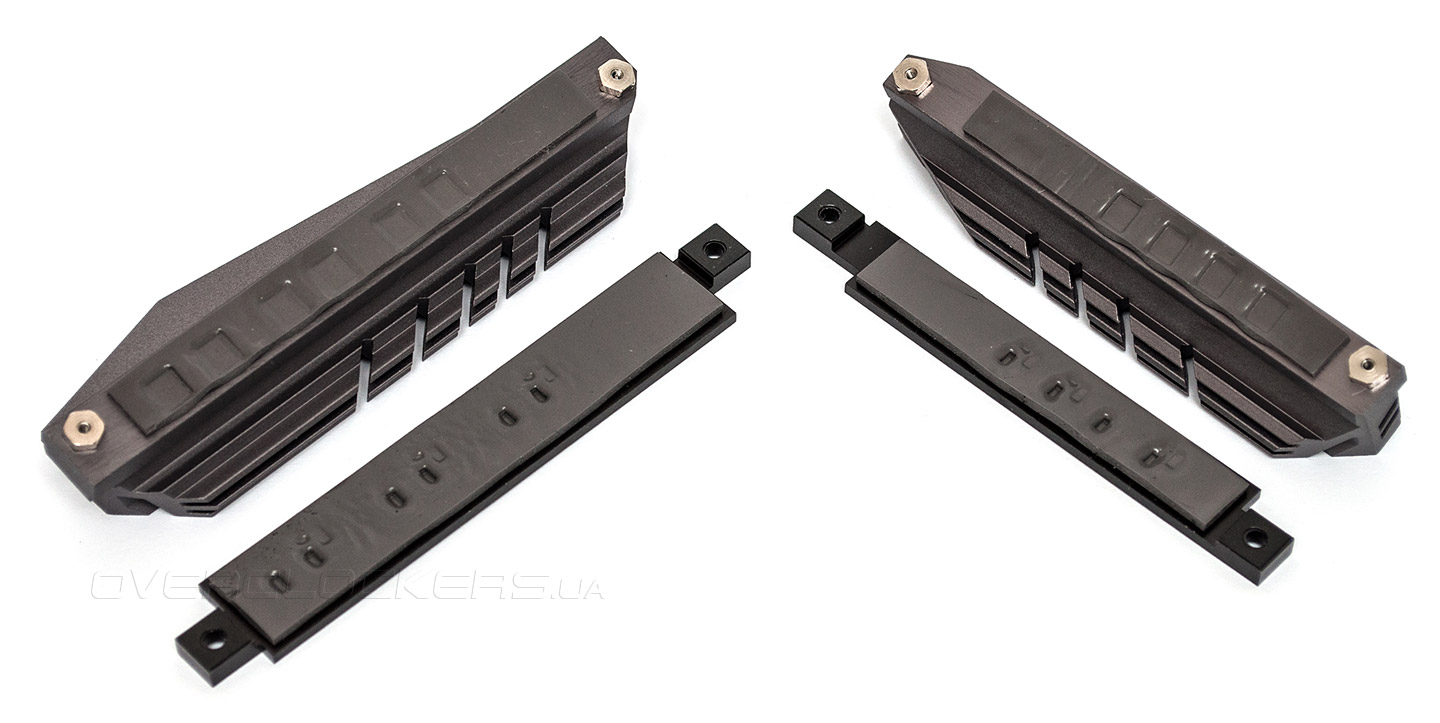

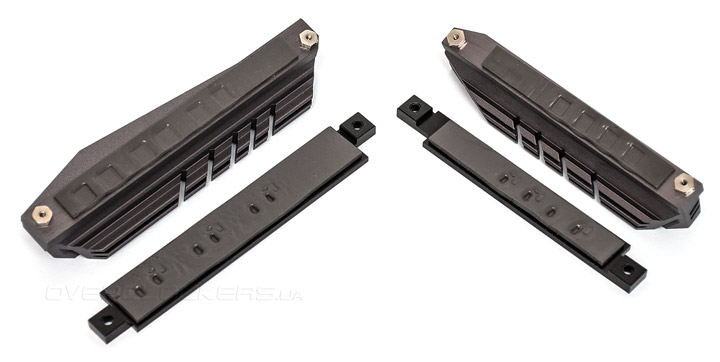

На подошвах охладителей находятся прокладки из эластичного термоинтерфейса, винтовое крепление обеспечивает надежную фиксацию радиаторов, а металлические пластины с обратной стороны РСВ не столько участвуют охлаждении преобразователя напряжения, но помогают предотвратить деформацию текстолита.

ASUS Maximus VIII Ranger

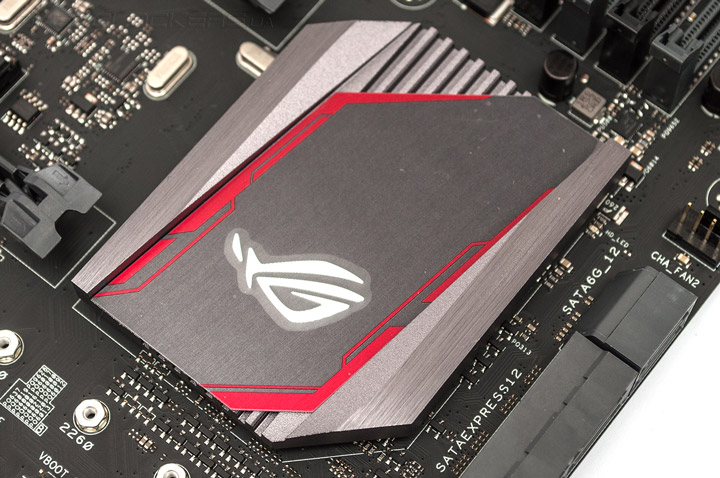

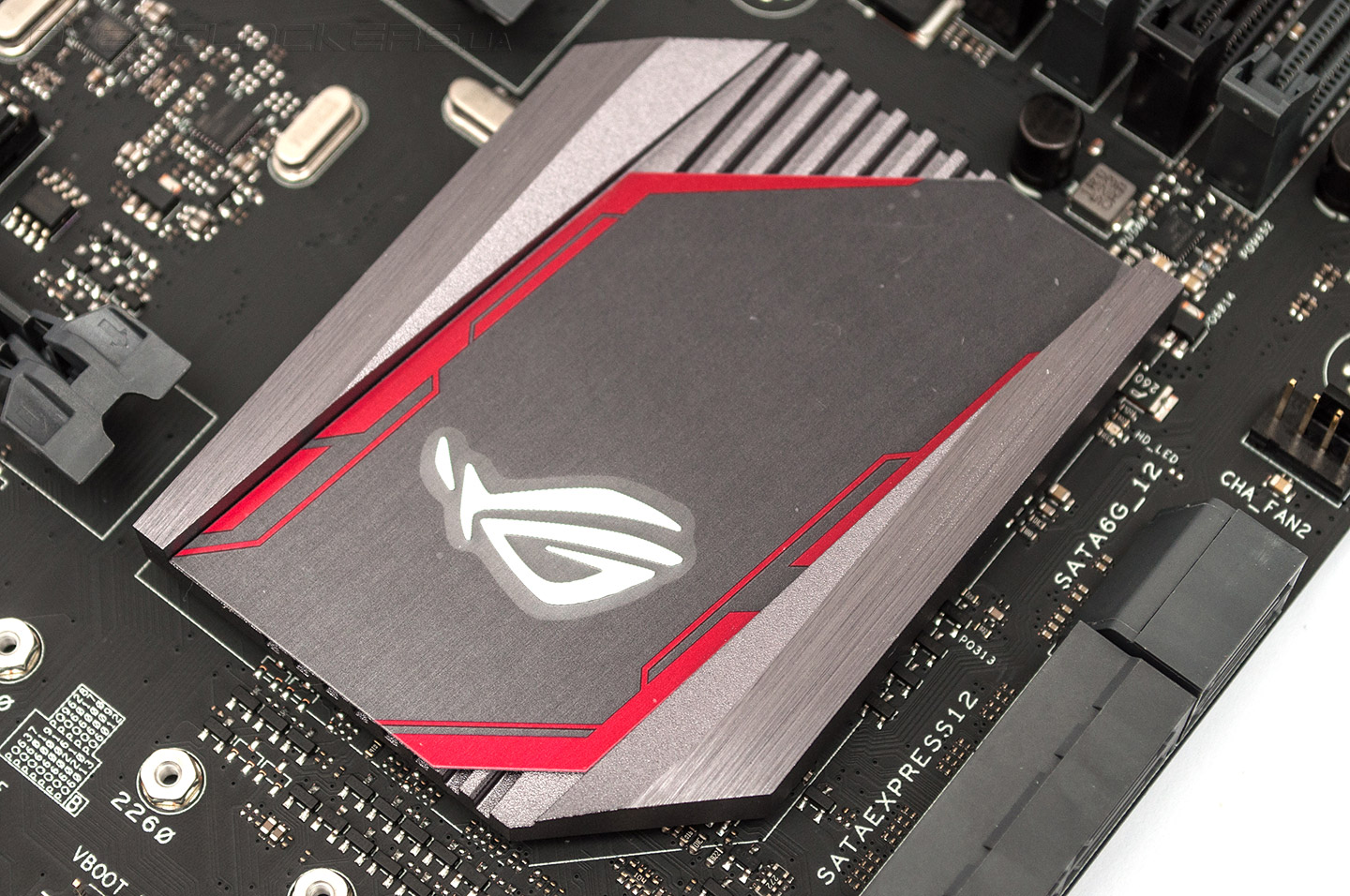

Тепло от микросхемы системной логики отводится плоским радиатором средних размеров, впрочем, благодаря минимальному тепловыделению микросхемы PCH эффективности такой системы охлаждения хватает независимо от режима работы.

ASUS Maximus VIII Ranger

Силовая подсистема ASUS Maximus VIII Ranger получает электропитание от восьмиконтактного разъема. Процессорный VRM насчитывает десять фаз, из которых восемь каналов формируют напряжение для вычислительных ядер и кэша L3, а две оставшихся отвечают за питание встроенного в процессор северного моста. В качестве силовых элементов используются десять интегральных сборок TI CSD87350, за управление VRM отвечает цифровой ШИМ-контроллер DIGI+ EPU ASP1400B.

ASUS Maximus VIII Ranger

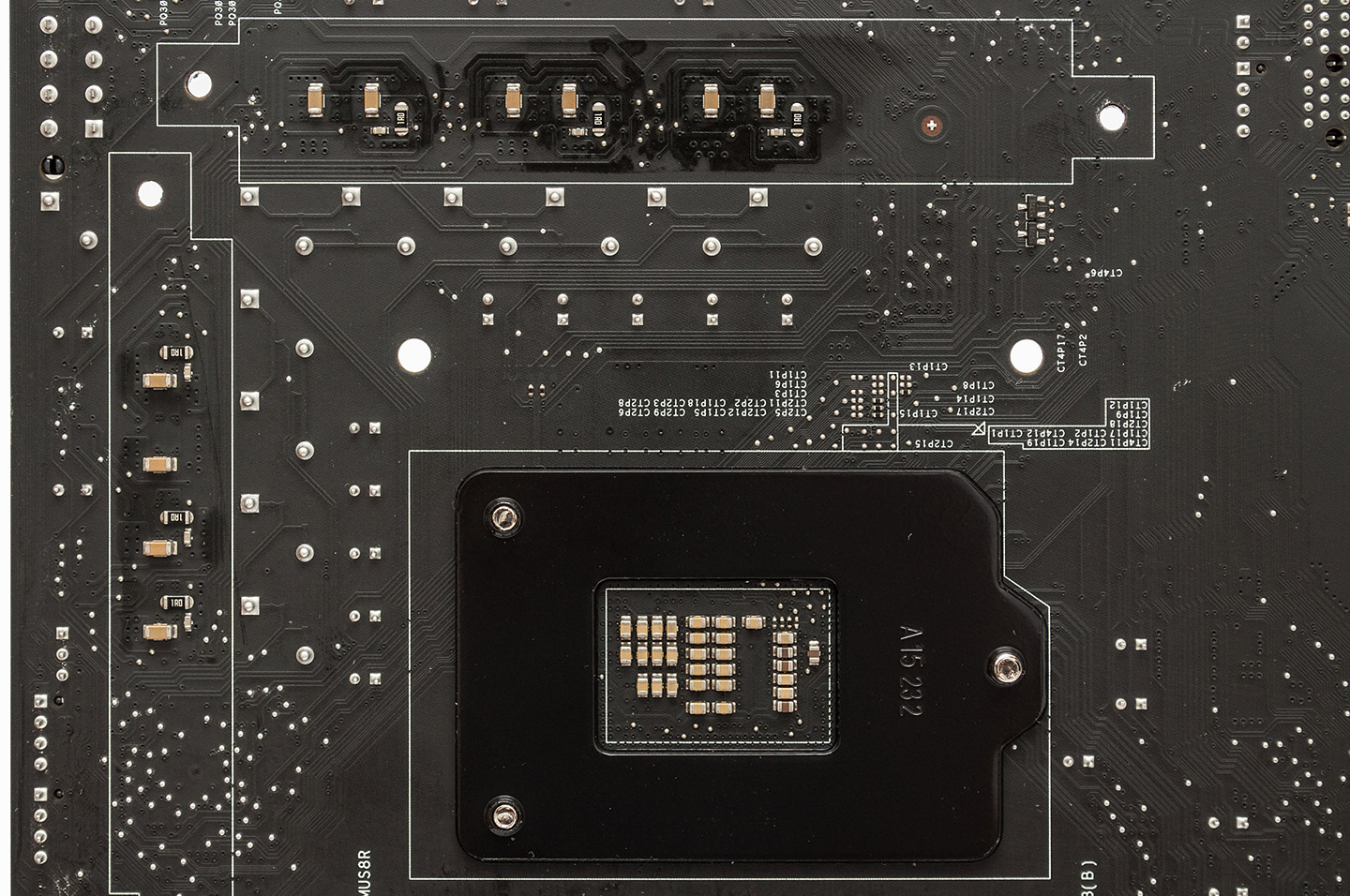

Все компоненты узла электропитания уместились на лицевой стороне PCB, а с обратной стороны печатной платы находится несколько керамических емкостей и сопротивлений в исполнении SMD.

ASUS Maximus VIII Ranger

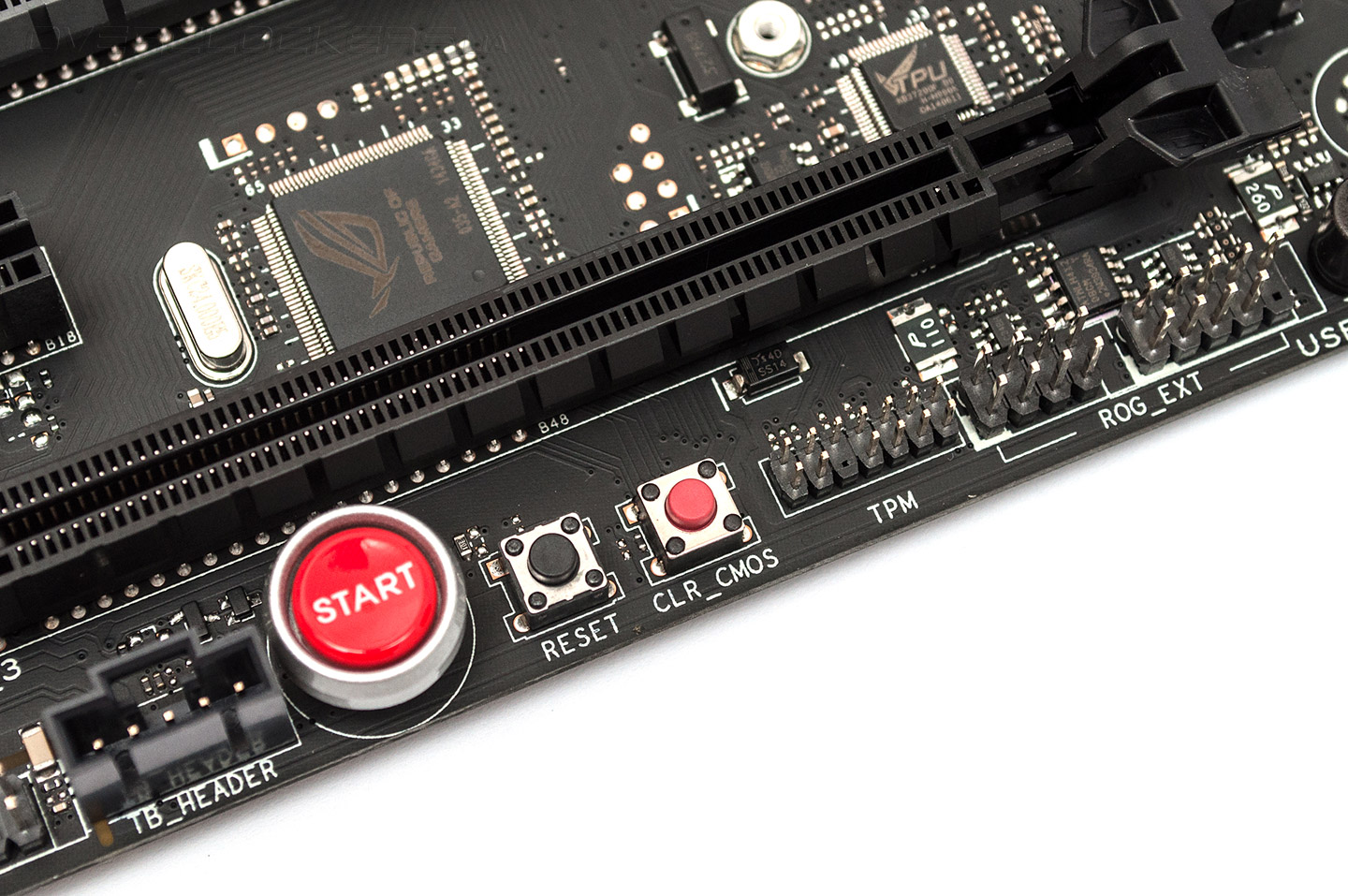

Материнская плата оснащена семью разъемами для подключения вентиляторов с поддержкой ШИМ-управления скоростью вращения, а также парой контактов, к которым подсоединяется внешний температурный датчик. Еще три «карлсона» и столько же термсенсоров можно подключить к дополнительной плате Fan Extension Card, для работы с которой у Maximus VIII Ranger имеется специальный порт EXT_FAN, правда, саму плату придется приобретать отдельно. Любители разгона в условиях отрытого стенда оценят наличие у новинки кнопок включения, перегрузки и сброса настроек UEFI, рядом с которыми находится разъем ROG_EXT, предназначенный для подключения внешнего модуля управления и мониторинга OC Panel, знакомого по обзорам старших «материнок» ASUS семейства Republic of Gamers.

ASUS Maximus VIII Ranger

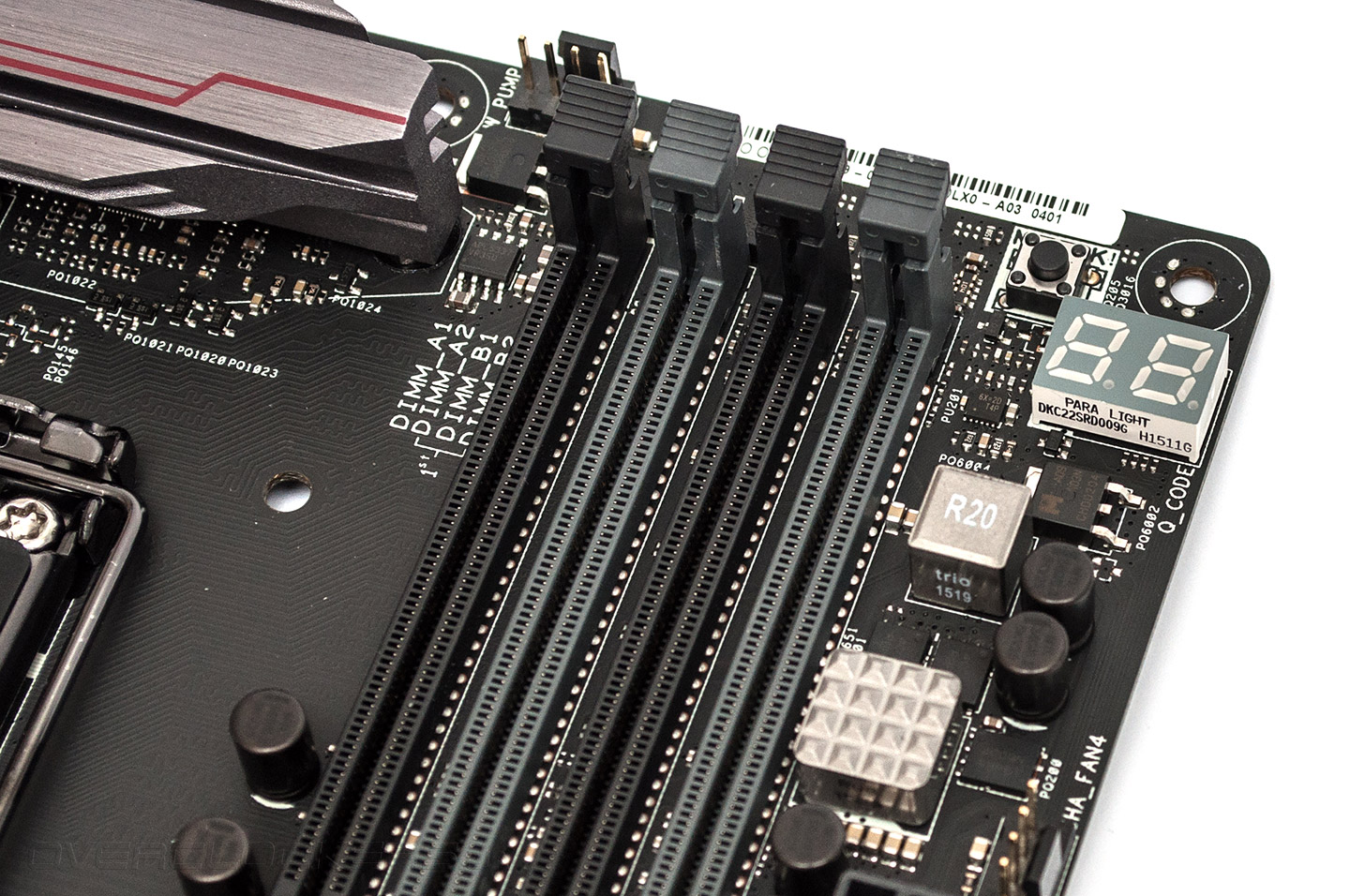

В правом нижнем углу находится индикатор кодов POST и кнопка Mem_OK!, запускающая одноименную функцию, что позволяет загрузить меню настройки даже в случае установки неработоспособных параметров ОЗУ.

ASUS Maximus VIII Ranger

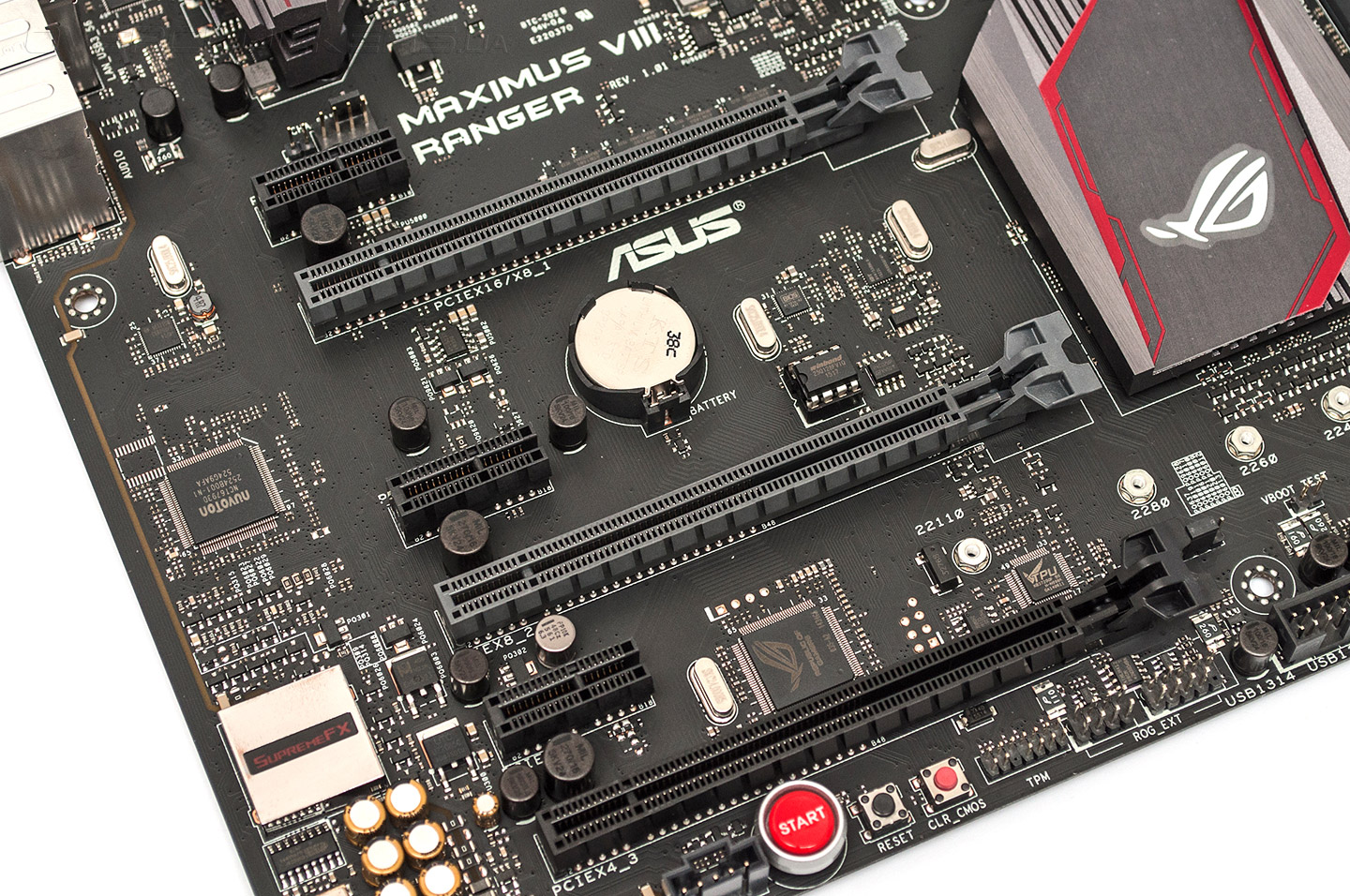

Для установки графических ускорителей материнская плата предлагает пару слотов PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», позволяющие строить на базе Maximus VIII Ranger системы AMD CrossFireX и NVIDIA SLI. Третий разъем PCI Express 3.0 x16 подключен к чипсету, он всегда работает в режиме x16@x4, что, впрочем, не мешает использовать его для установки третьей видеокарты AMD в связке CrossFireX. Для установки плат расширения служат три порта PCI-E 3.0 x1, причем, два из них гарантированно будут доступны даже в случае использования графических ускорителей с массивными системами охлаждения.

ASUS Maximus VIII Ranger

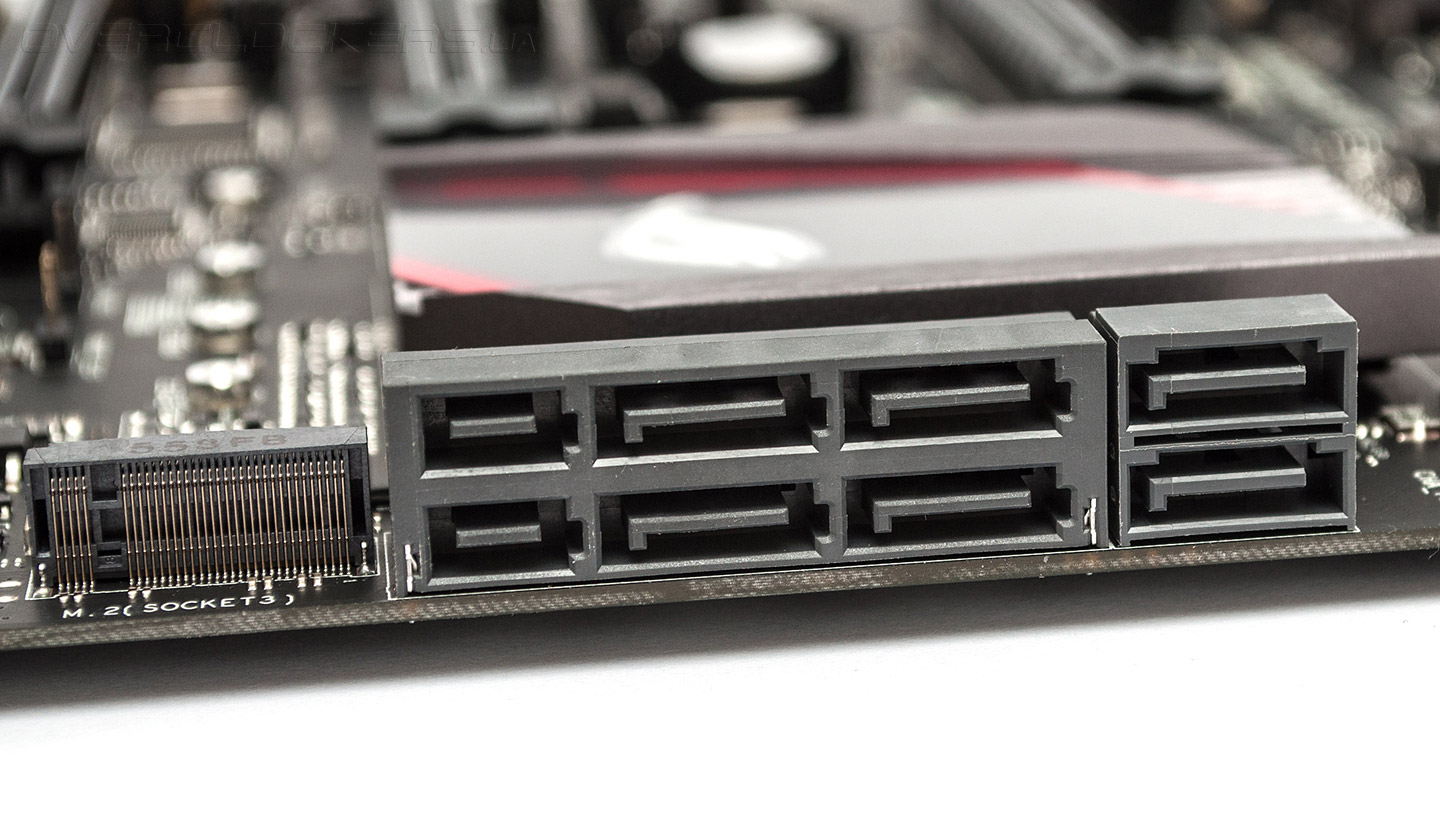

Дисковая подсистема новинки, базирующаяся на возможностях системной логики Intel Z170, состоит из двух портов SATA 6 Гбит/с и двух разъемов SATA Express 10 Гбит/с, каждый из которых совмещен с парой интерфейсов SATA 6 Гбит/с. Запоминающие устройства можно объединять в массивы RAID 0, 1, 5 и 10, а также активировать технологию интеллектуального кэширования Intel Smart Response.

ASUS Maximus VIII Ranger

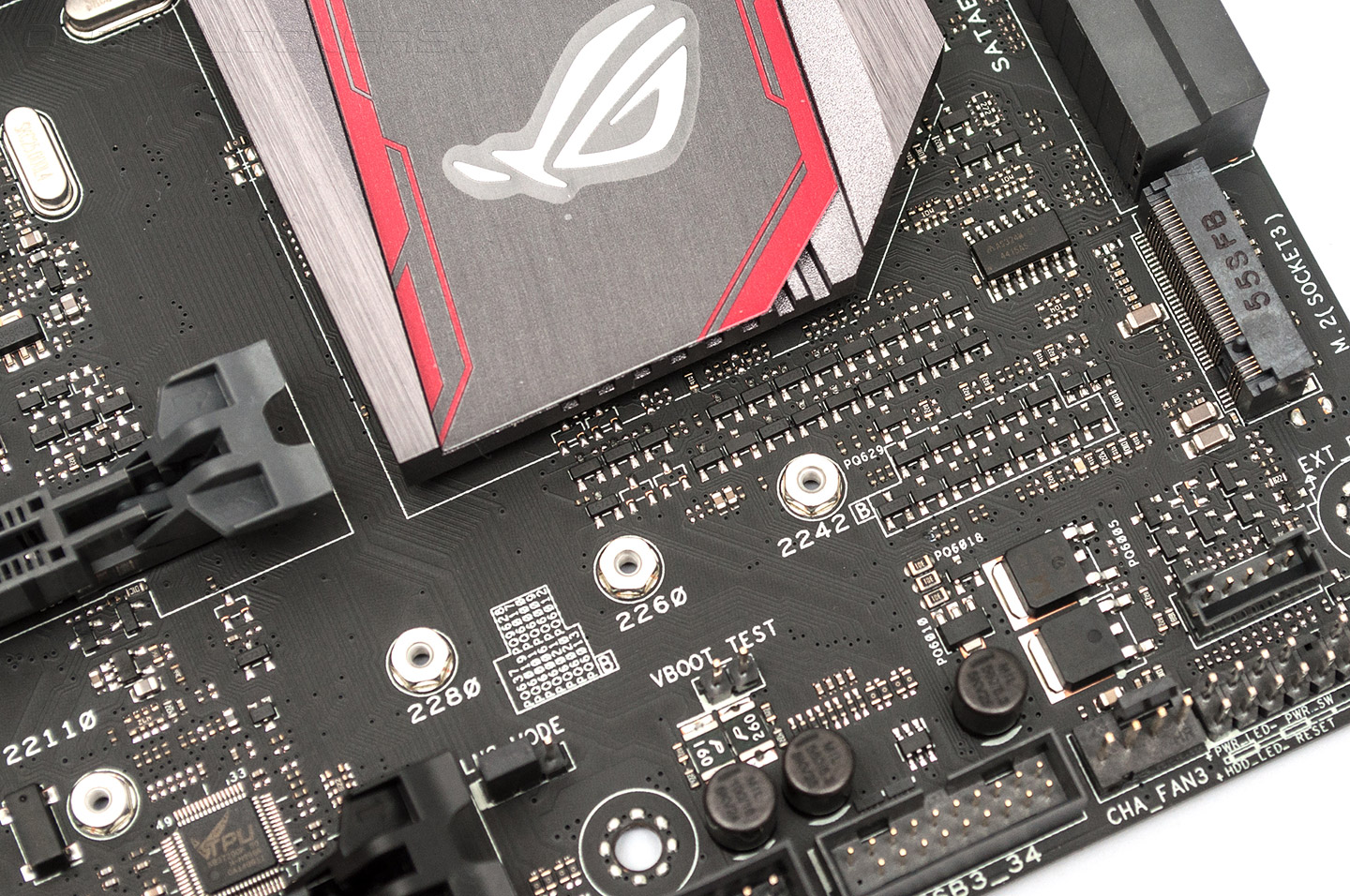

Для установки твердотельных накопителей формата NGFF предназначен порт M.2 «Тип M», к которому подведены четыре линии PCI-E 3.0. Поддерживаются устройства с как с интерфейсом PCI Express, так и SATA.

ASUS Maximus VIII Ranger

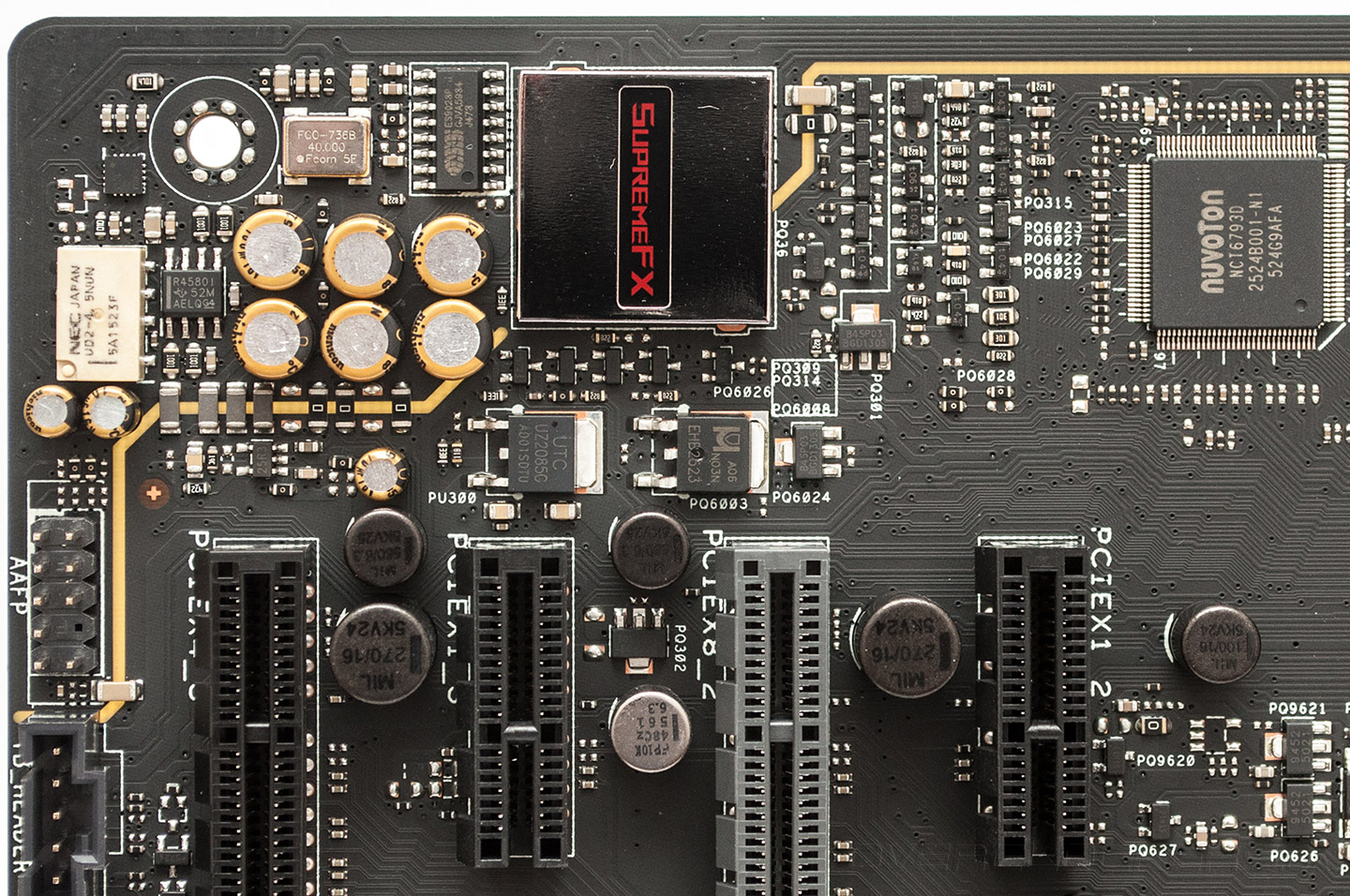

В основе аудиоподсистемы SupremeFX 2015 лежит современный 7.1-канальный HDA-кодек Realtek ALC1150. Для защиты от электромагнитных помех звуковой чип накрыт металлическим экраном, в металлических проводниках печатной платы сделан изолирующий зазор, отделяющий аудиоподсистему от остальной части материнской платы. На выходе на наушники используется цифро-аналоговый преобразователь ESS ES9023P. В выходных каскадах установлены японские электролитические конденсаторы NICHICON, для работы со стереогарнитурами с высоким внутренним сопротивлением применён операционный усилитель RC4580. Кроме того, для предотвращения щелчка во время подачи питания на материнскую плату служит миниатюрное электромагнитное реле.

ASUS Maximus VIII Ranger

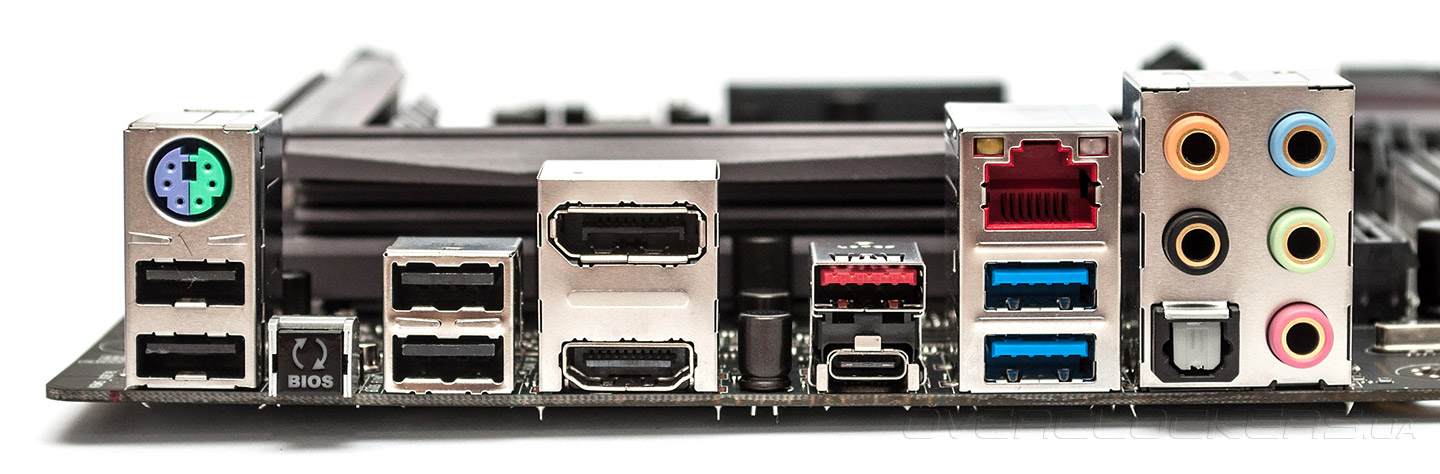

За работу сети Gigabit Ethernet отвечает контроллер Intel I219V, а для подключения различной периферии ASUS Maximus VIII Ranger располагает восемью чипсетными портами USB 2.0 и шестью каналами USB 3.0. Дополнительный контроллер ASMedia ASM1142 обеспечивает функционирование двух интерфейсов USB 3.1 с пропускной способностью 10 Гбит/с, причем, один из них имеет исполнение «Тип С». В итоге, на задней панели Maximus VIII Ranger нашлось место для:
  • комбинированного порта PS/2;
  • четырёх интерфейсов USB 2.0 и пары USB 3.0;
  • кнопки USB BIOS Flashback;
  • цифровых видеовыходов HDMI и DisplayPort;
  • сетевой розетки RJ-45;
  • одного разъема USB 3.1 «Тип А» (красного цвета) и одного порта USB 3.1 «Тип С»;
  • цифрового оптического аудиовыхода S/PDIF;
  • пяти аналоговых звуковых разъемов с позолоченными вставками.
ASUS Maximus VIII Ranger

Материнская плата поддерживает функцию USB BIOS Flashback, предназначенную для обновления управляющего микрокода без необходимости установки центрального процессора и модулей ОЗУ, для включения которой служит одноименная кнопка. Кроме того, нельзя не отметить поддержку цифровыми видеовыходами вывода изображения в разрешении 4К.
