Обзор материнской платы ASUS Z170-A для процессоров Intel Skylake-S

Продукция компании ASUS пользуется устойчивым спросом на мировом рынке, и, планируя сборку новой системы, опытные пользователи часто смотрят в сторону решений этого производителя. Прибывшая на тестирование плата Z170-A является некоей отправной точкой в новом модельном ряде, не имеющего игровой направленности или расширенных возможностей для любителей разгона.

ASUS Z170-A

На первый взгляд, явных следов экономии нет. Напротив, инженеры снабдили модель небольшим числом сторонних контроллеров для расширения функциональности, ожидаемой от системной логики Intel Z170. Под этим я подразумеваю появление одного слота PCI, а ещё поддержку USB 3.1 Gen2 посредством вывода на заднюю панель двух портов — типа A и C. Общий набор возможностей находится в таблице:

Модель ASUS Z170-A
Официальная страница продукта asus.com
Чипсет Intel Z170
Процессорный разъём Socket 1151
Процессоры Core i7, Core i5 (Skylake-S)
Память 4 DIMM DDR4 SDRAM 2133*/2400*/2666*/2800*/3000*/3200*/3300*/3333*/3400*/3466*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4, x2)
3 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD530
Видеоразъёмы DisplayPort, HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 7x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2 1 (клавиатура/мышь)
Порты USB 2 х 3.1 Gen2 (2 разъёма на задней панели (A и C), ASM1142)
6 х 3.1 Gen1 (2 разъёма на задней панели, Z170)
6 x 2.0 (2 разъёма на задней панели, Z170)
SATA Express 1 (Z170)
Serial ATA 6 x SATA 6 Гбит/с (Z170)
RAID 0, 1, 5, 10 (SATA, Z170)
0, 1 (M.2 PCI-E, Z170)
Встроенный звук Realtek ALC892 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Оптический, разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Thunderbolt header, кнопка включения, поддержка AMD Quad-GPU CrossFireX и NVIDIA Quad-GPU SLI, Q-LED (CPU, DRAM, VGA, Boot Device LED)
Цена в рознице на момент написания обзора $200


Упаковка и комплектация

Относительно прошлого поколения изменений в оформлении упаковки практически нет. Стиль строг, но теперь приятно увидеть фотографию всей платы уже на лицевой стороне. Основной акцент сделан на именовании самой модели, её оснащению USB последней версии, а также наличию комплекса мер 5-Way Optimization. Для конечного потребителя это означает наличие фирменного мастера по настройке системы из среды Windows, который уже может быть самой последней версии — 10. Также нельзя не отметить купон на пятнадцать дней премиум-аккаунта в World of Warships, или инвайт, предоставляющий крейсер типа «Диана».

ASUS Z170-A

С обратной стороны находится таблица с основными характеристиками, а также описание особенностей этой модели.

ASUS Z170-A

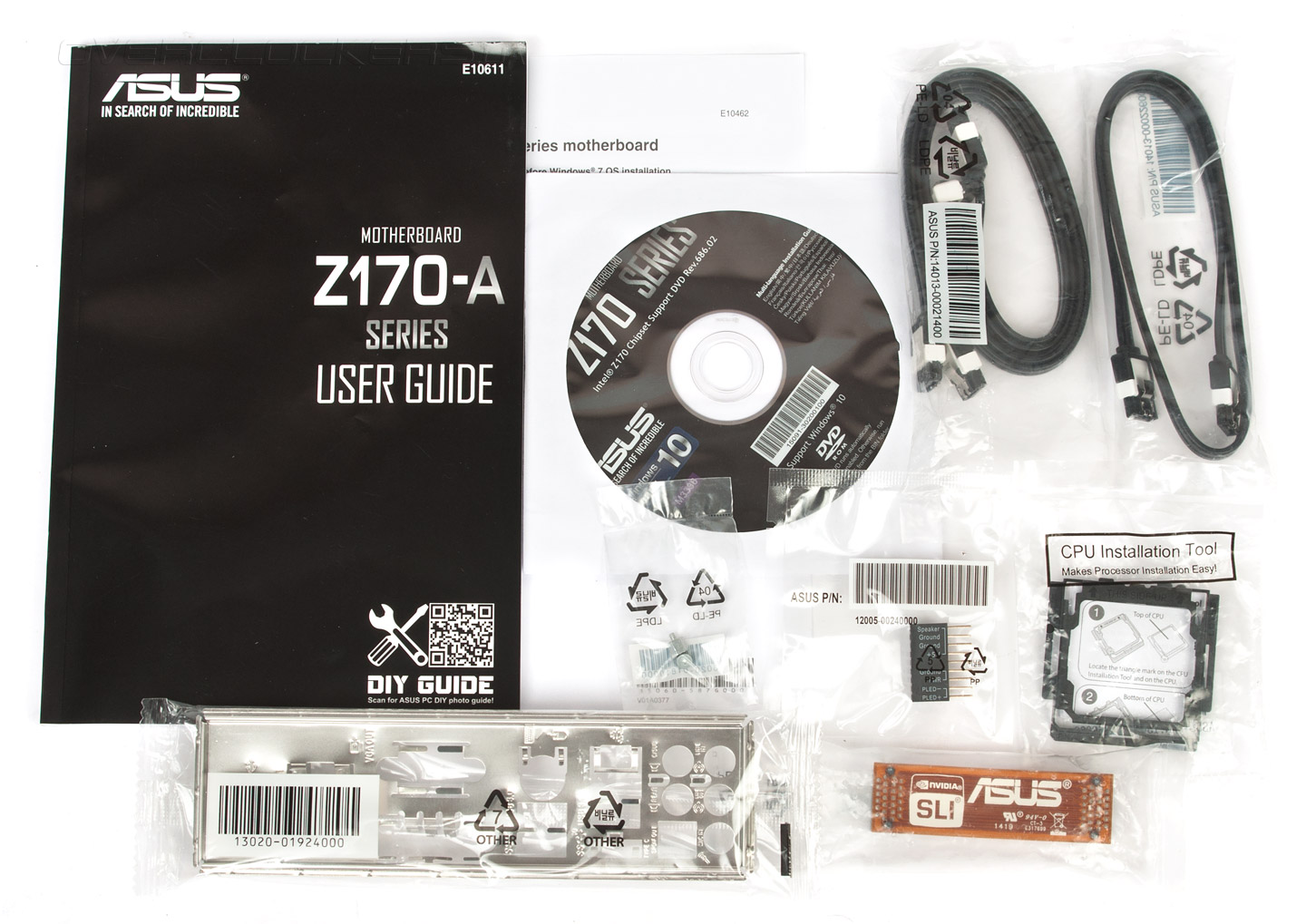

В состав комплекта вошли:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • памятка пользователя продукции ASUS на базе чипсетов «сотой» серии;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • три кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors;
  • крепёжный винт и стойка для устройств формата M.2;
  • фирменный пластиковый фиксатор для процессоров.
ASUS Z170-A


Внешний вид

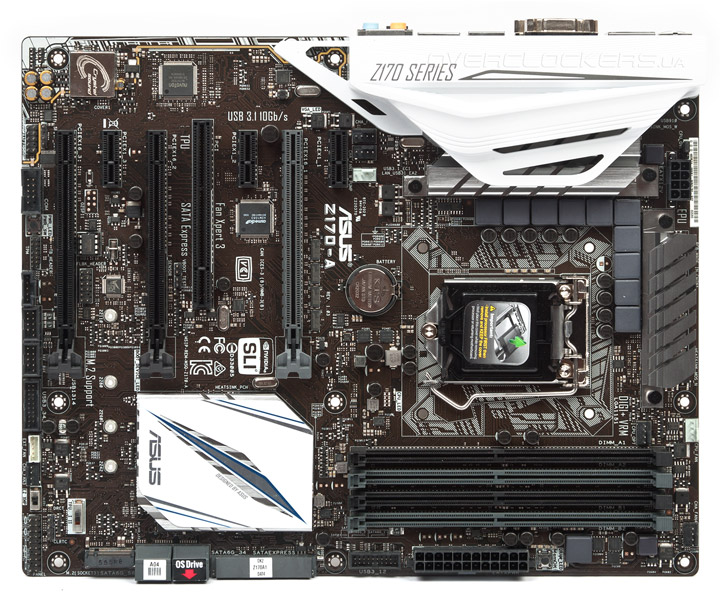

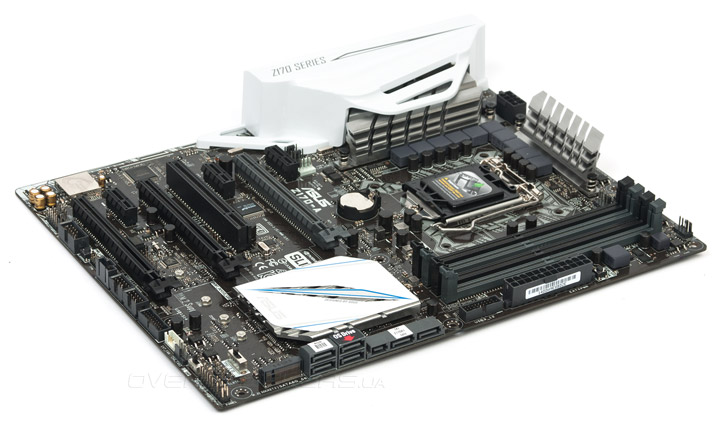

Оттенки окраски элементов сместились в абсолютно нейтральную монохромную гамму. Радиаторы имеют цвет армейской стали, остальное изготовлено с использованием белого, серого и чёрного цветов. Размеры платы соответствуют формату ATX, она имеет полноценные девять точек крепления.

ASUS Z170-A

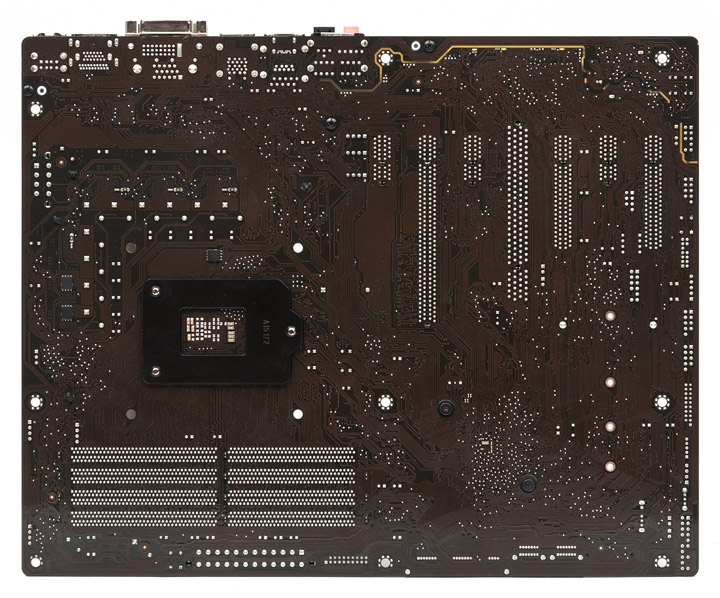

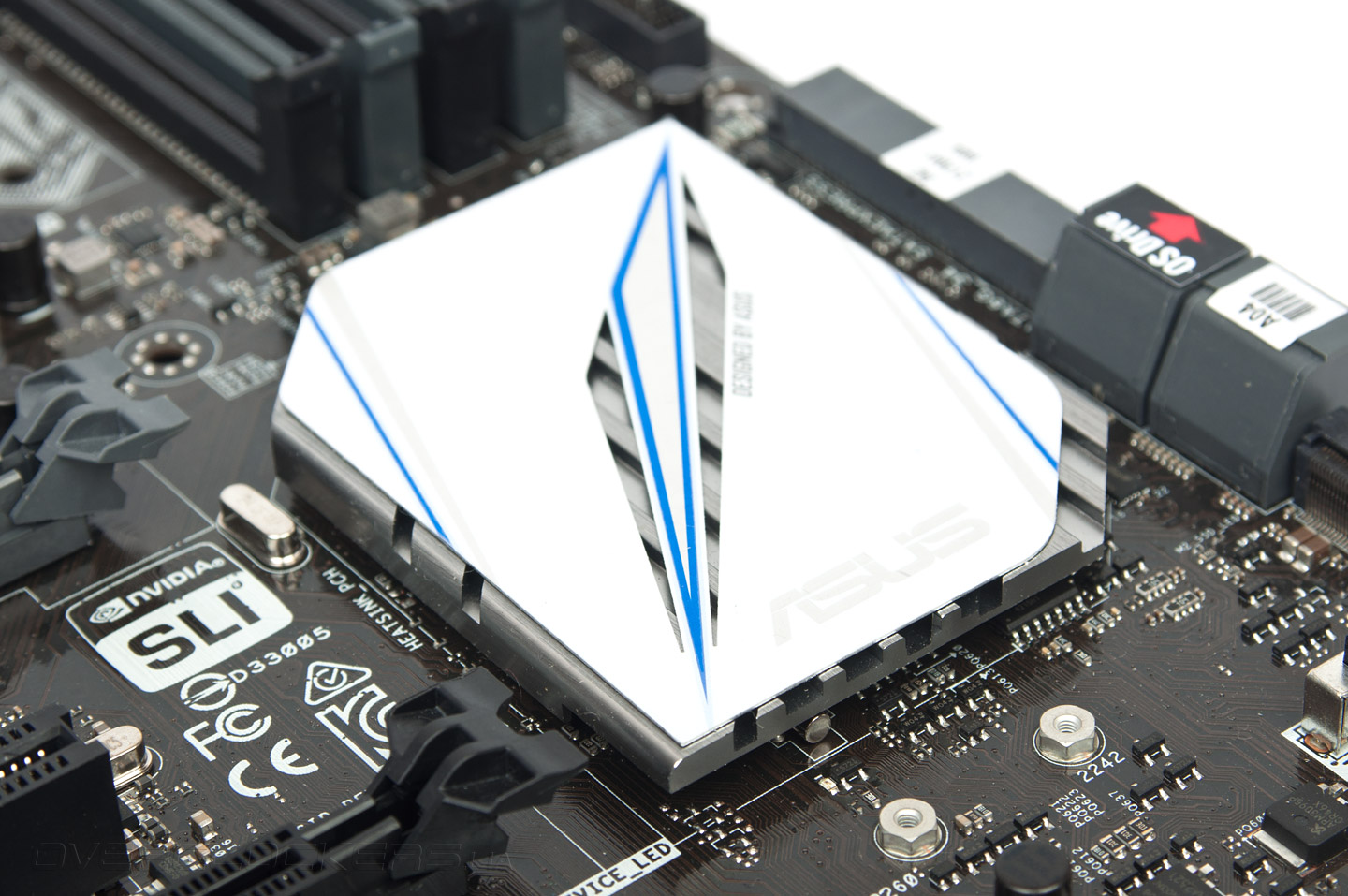

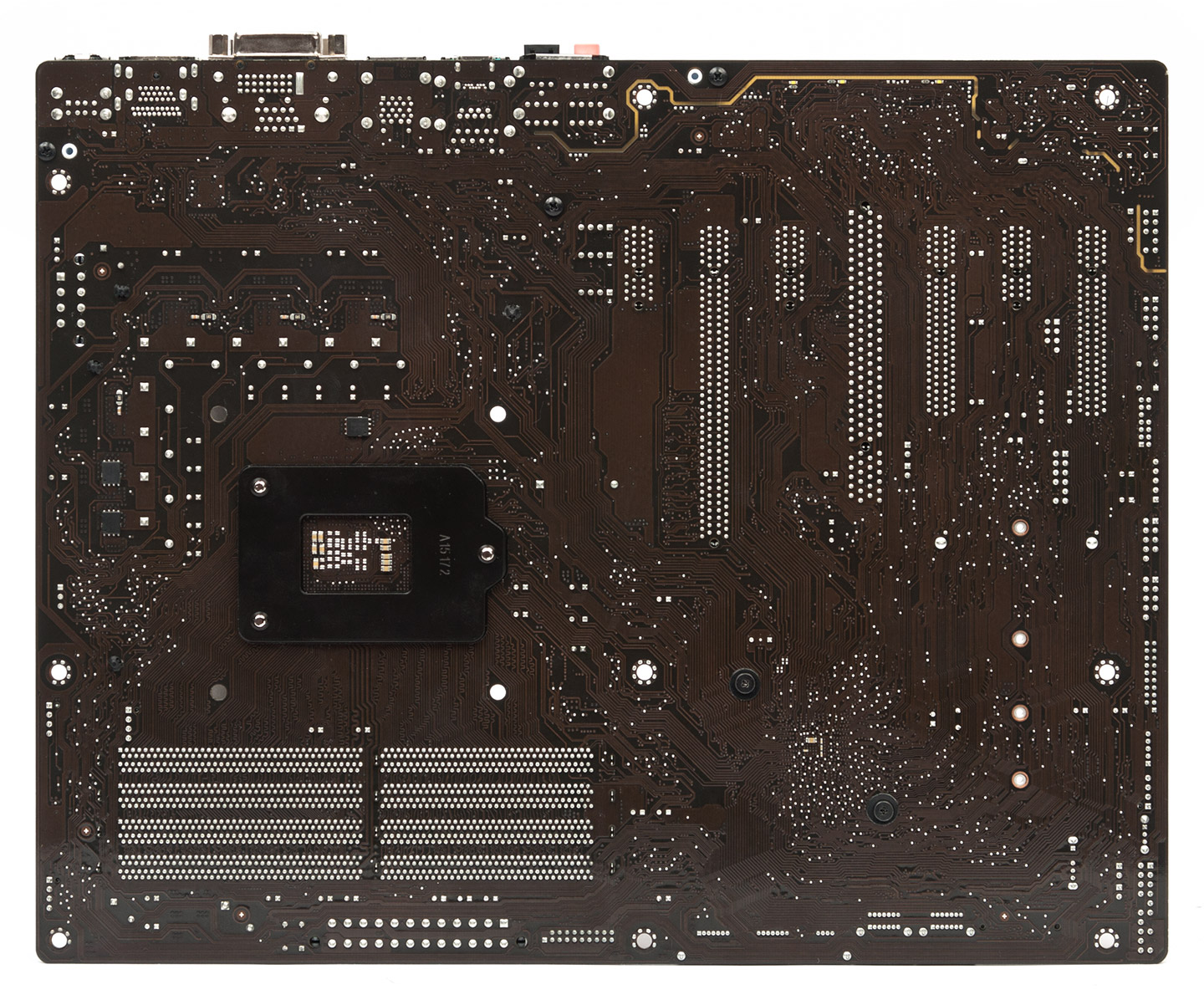

Обратная часть практически лишена элементов. В зоне стабилизатора напряжений есть три транзистора, а в районе распайки звукового кодека размещены три светодиода белого свечения. Охладитель чипсета весьма немал, он закреплён двумя винтами, а радиаторы в зоне VRM используют пластиковые гвозди с пружиной.

ASUS Z170-A

Небольшое вкрапление синих оттенков есть на декоративном элементе, размещённом поверх радиатора.

ASUS Z170-A

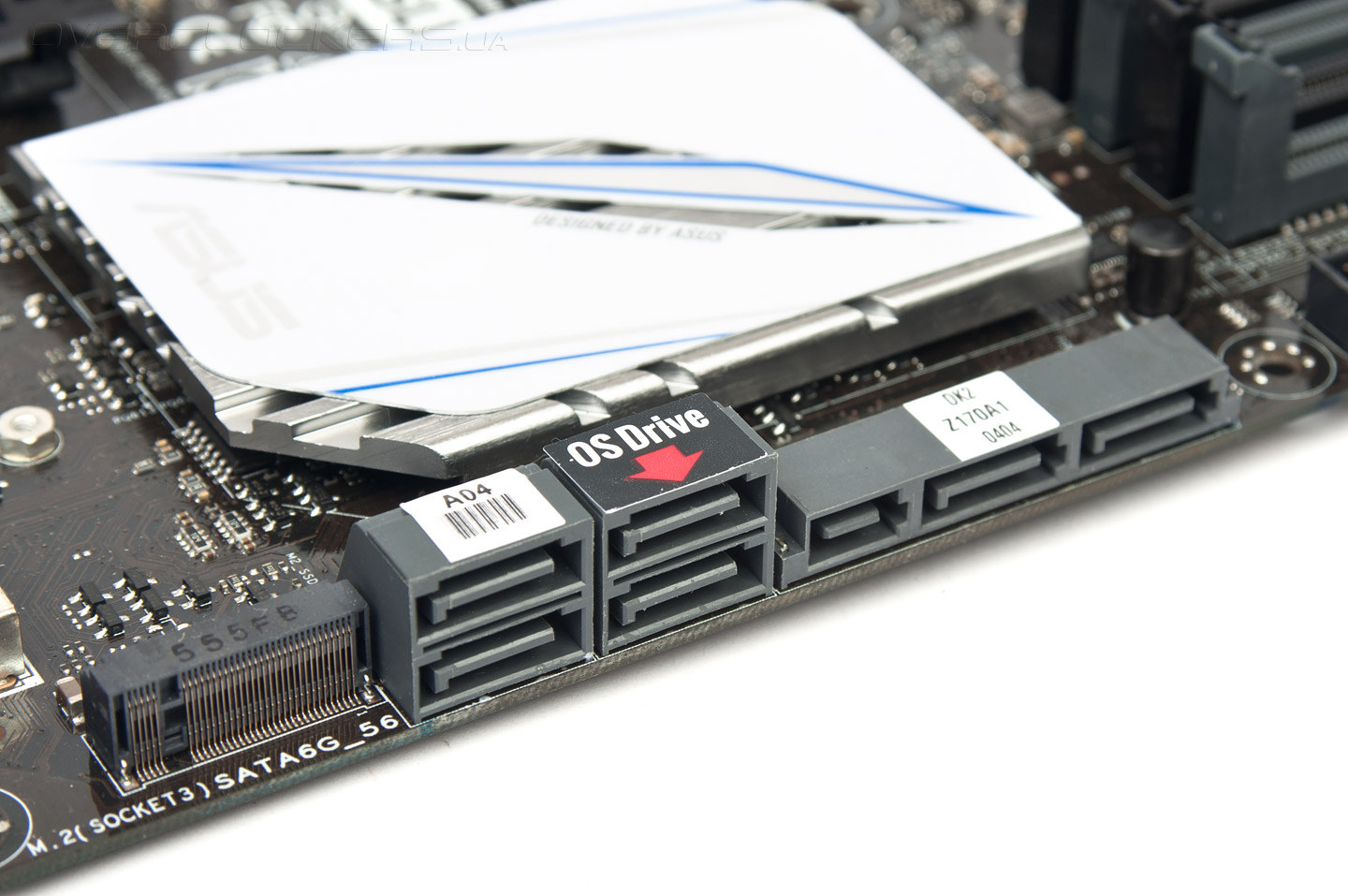

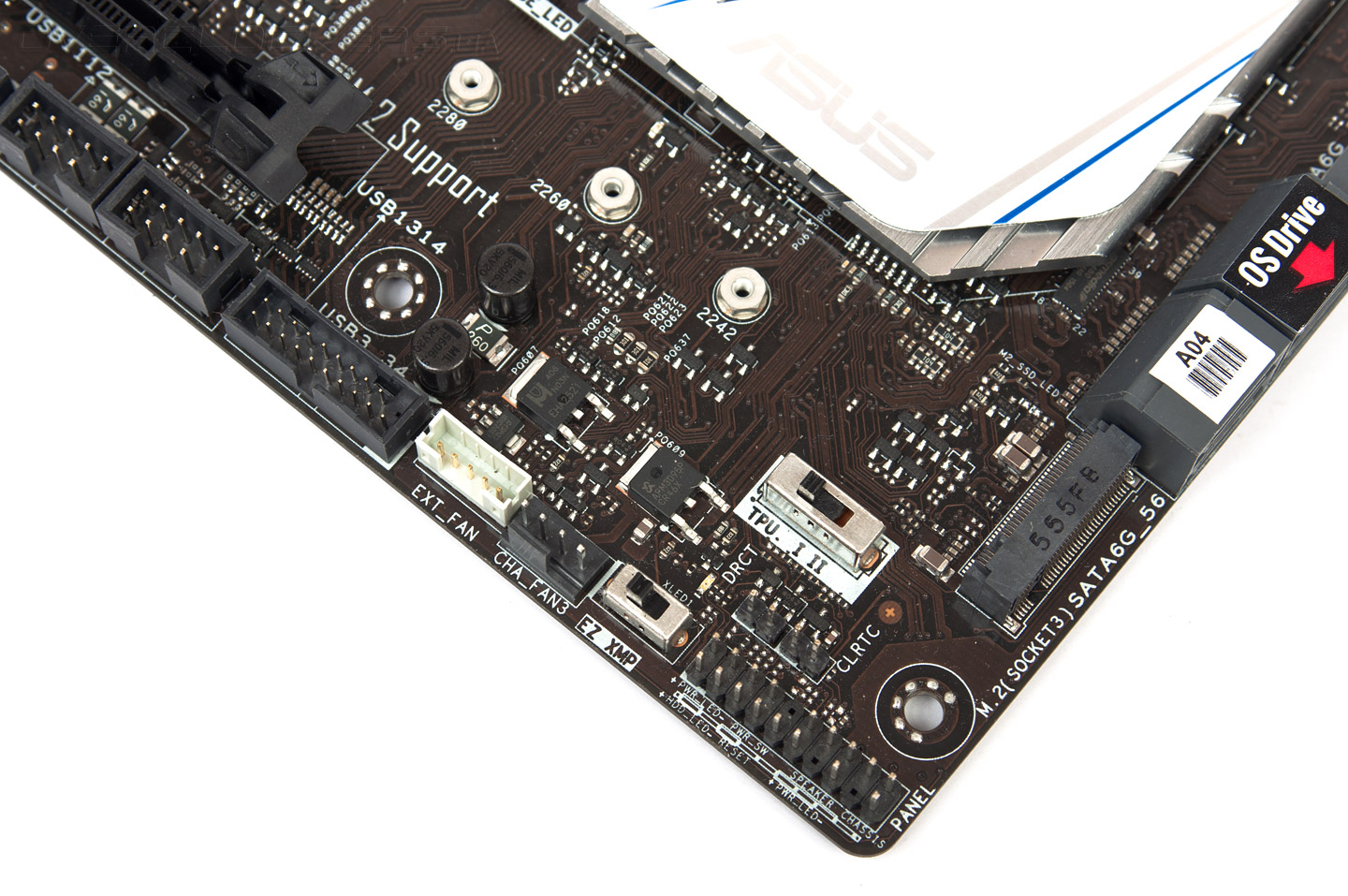

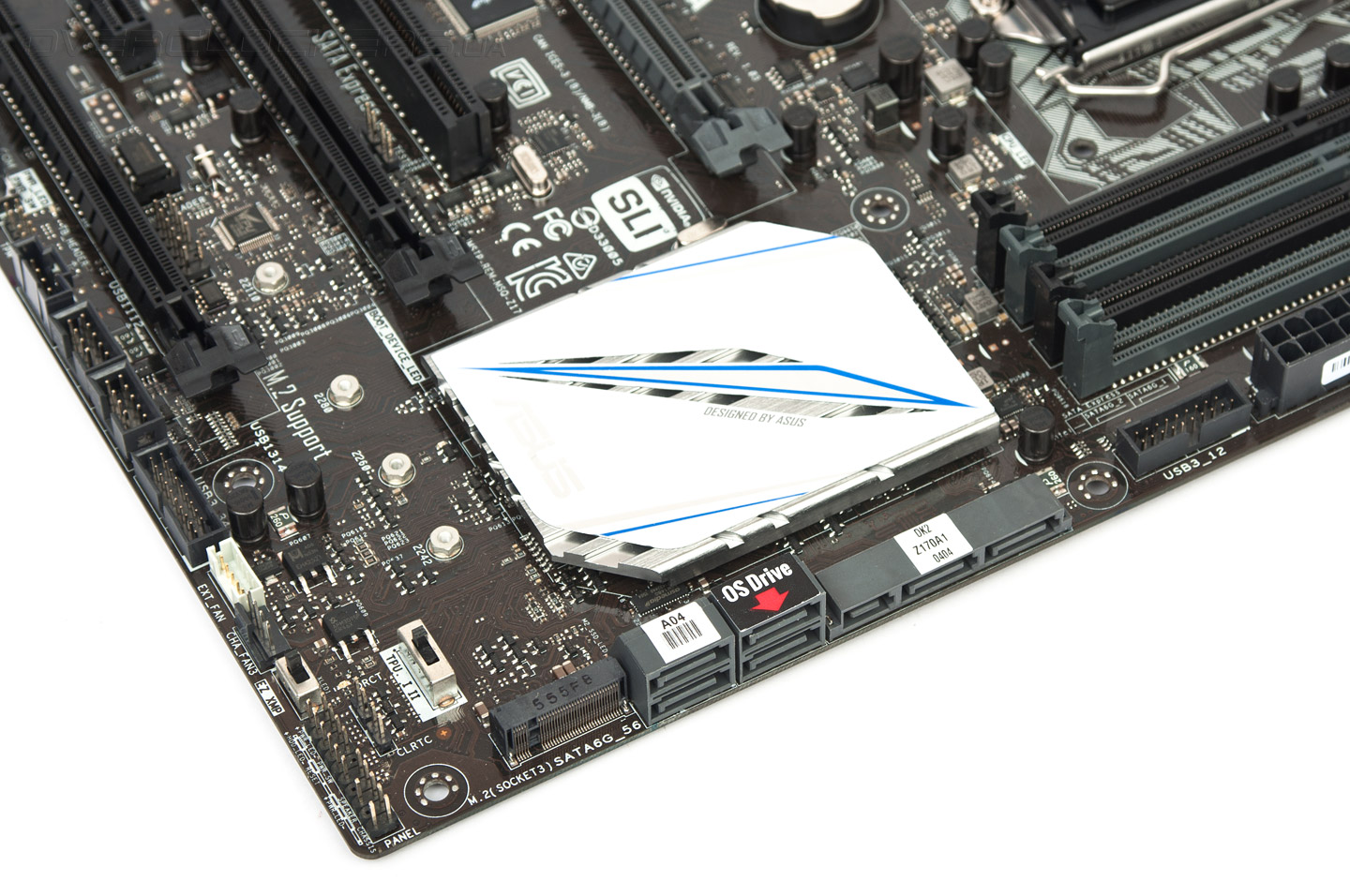

Набор гнёзд для подключения накопителей не изменился по сравнению со стандартными изделиями, где в основе был заложен Intel Z97. Правда, теперь к разъему M.2 подведены четыре линии PCI-E третьей ревизии. Появилась наклейка, призывающая использовать одно из гнёзд для нужд системного накопителя. Связано это с невозможностью перенастроить использование им определённых ресурсов, что избавит от лишних проблем начинающих пользователей.

ASUS Z170-A

На борту платы есть несколько управляющих элементов. В частности, это переключатели состояний EZ XMP (два положения) и TPU (три положения). Первый позволит активировать XMP у набора оперативной памяти, в этом случае будет гореть зелёный индикатор. Использование TPU приведёт к автоматическому разгону системы. Светодиоды для этого не используются, а ещё теперь нет переключателя состояний EPU, что прежде встречался в паре с TPU.

ASUS Z170-A

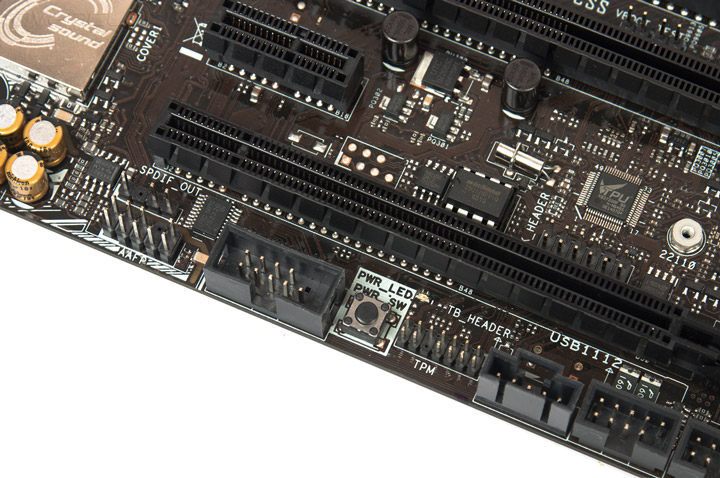

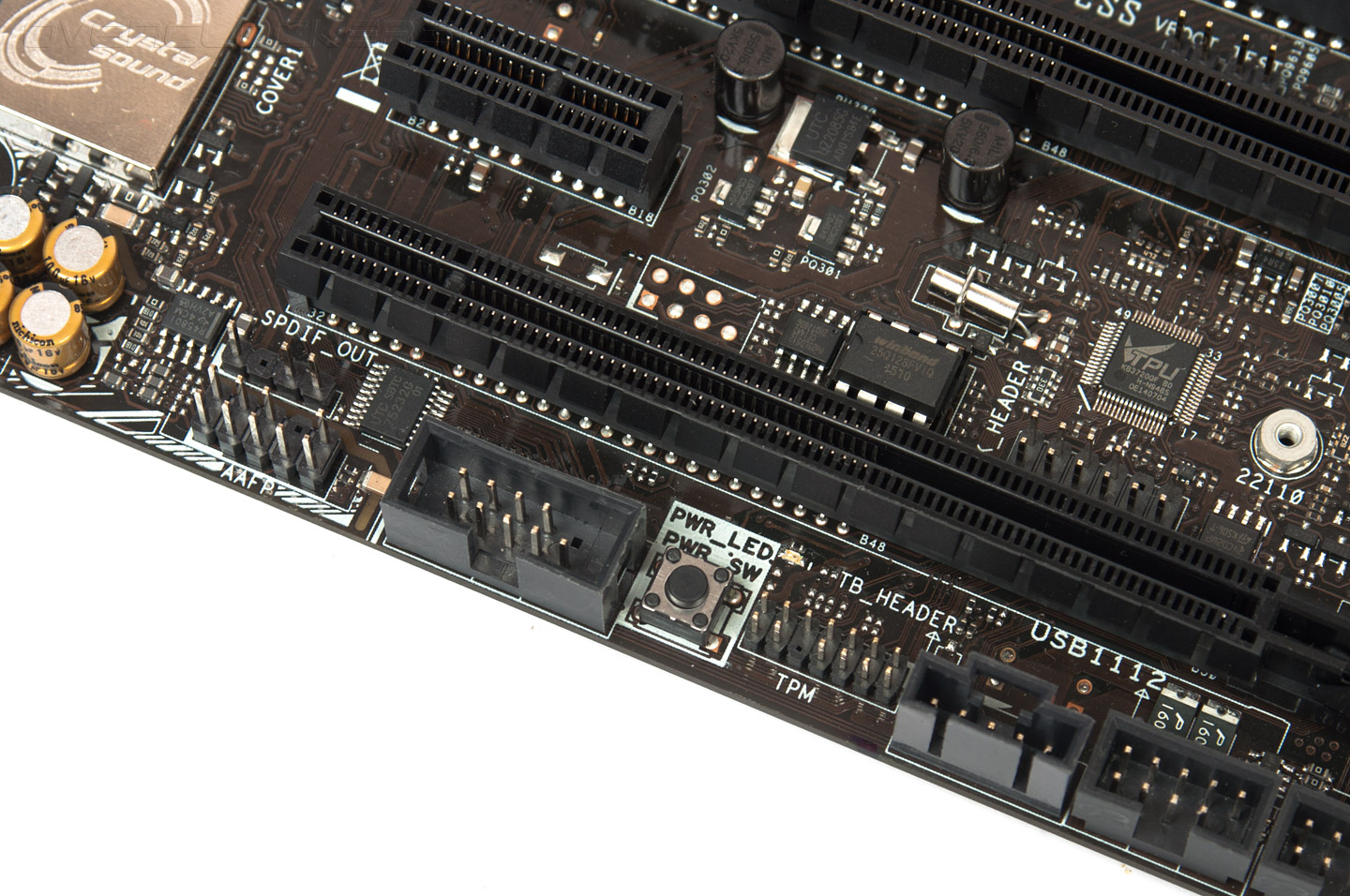

У нижней грани находится кнопка включения компьютера. Рядом с ней находится миниатюрный светодиод зелёного свечения.

ASUS Z170-A

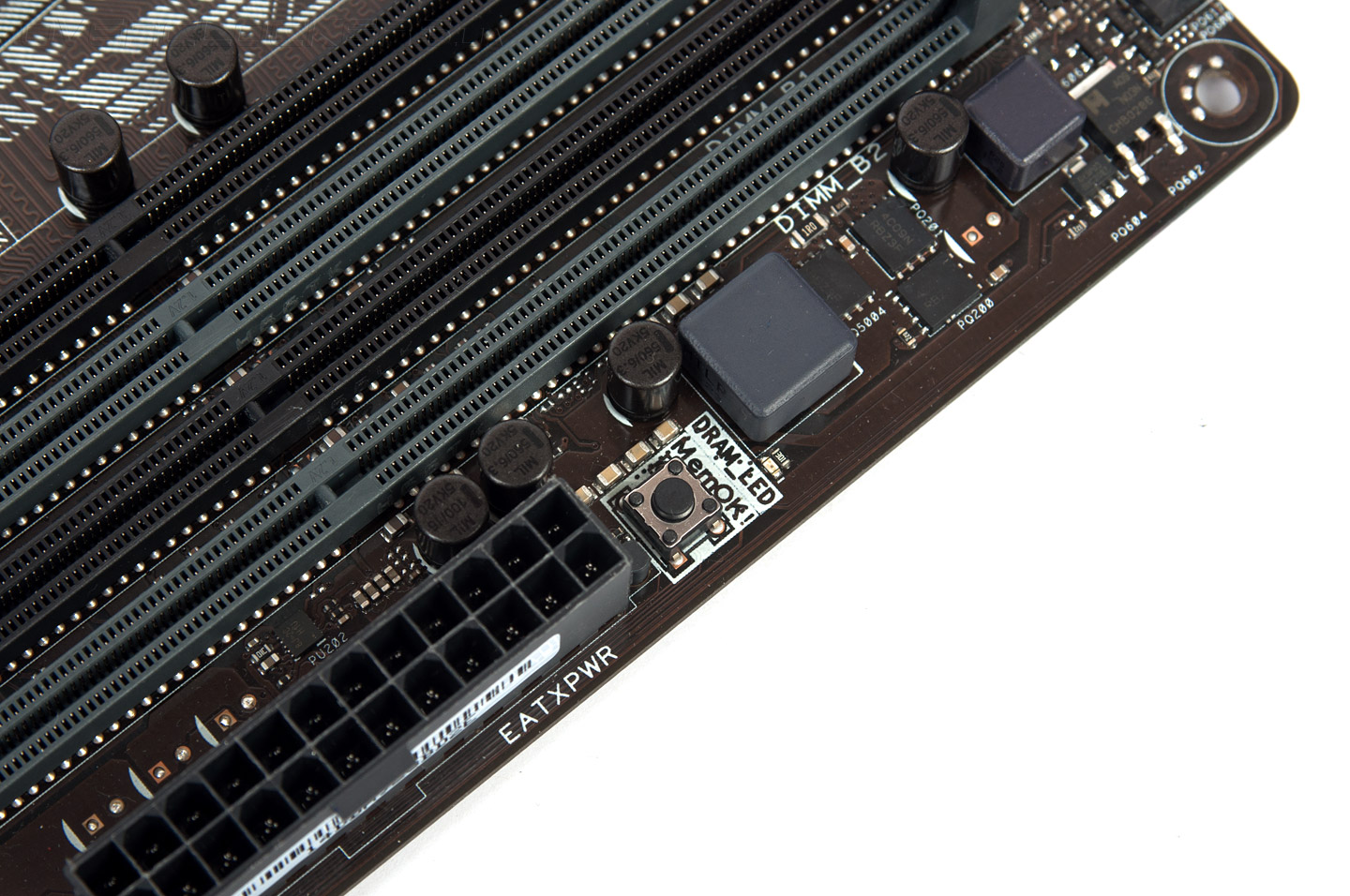

Ещё одна кнопка давно знакома владельцам материнских плат ASUS — MemOK! Рядом с ней находится индикатор красного свечения, который загорается при каждой процедуре POST. Постоянная работа будет означать проблемы с текущими настройками для DRAM.

ASUS Z170-A

Подобных светодиодов всего четыре. Они входят в комплекс, именуемый Q-LED. POST-индикатор такой инструментарий не заменит, но позволит провести первичную диагностику в случае неработоспособности ПК. Три остальных находятся у сокета, радиатора чипсета и у верхнего гнезда PCI-E x16.

ASUS Z170-A

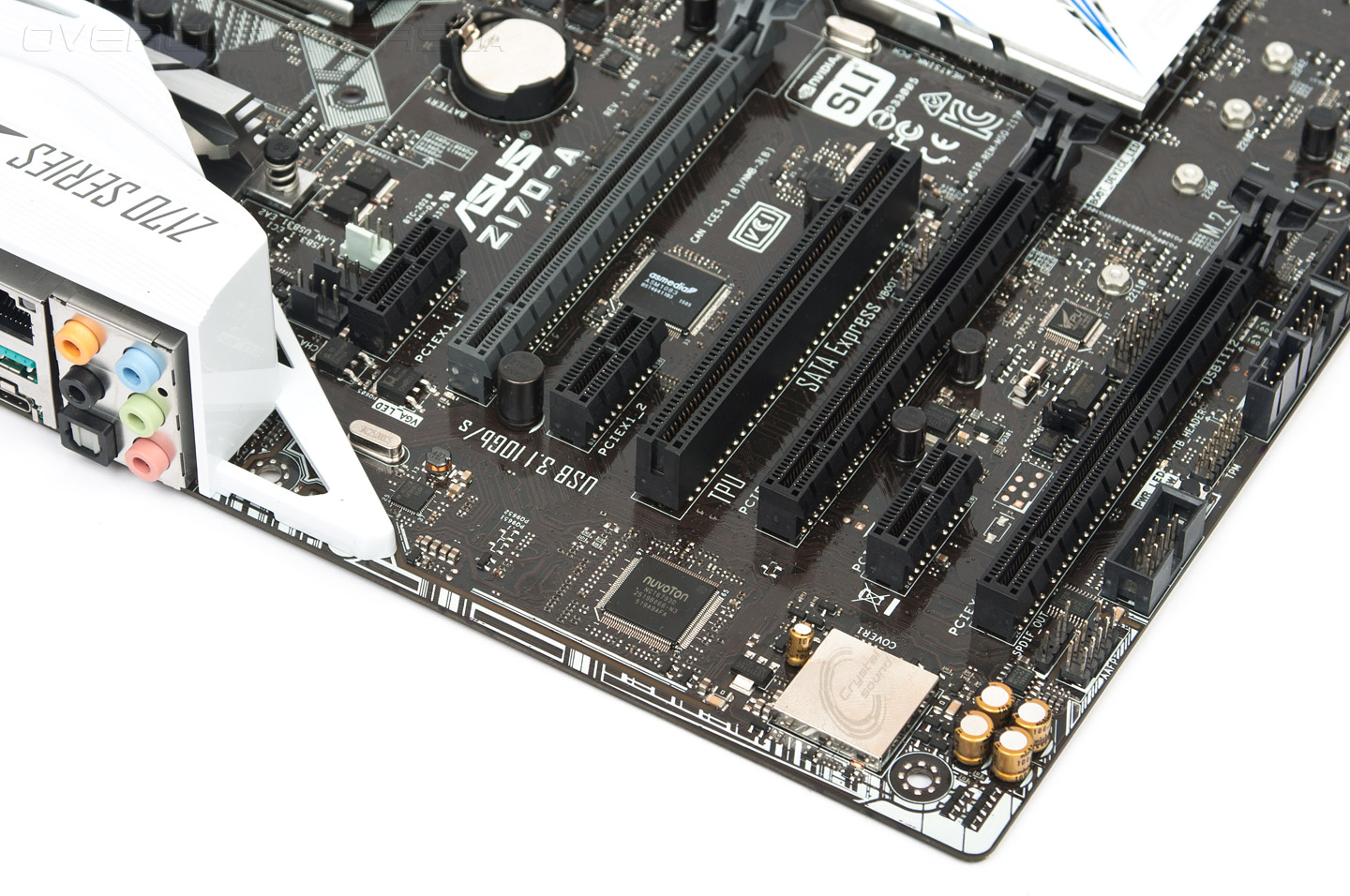

Два полноразмерных PCI-E способны поровну распределить между собой шестнадцать линий, идущих от ЦП. Помогают в этом четыре коммутатора ASM1480. Ещё одно полноразмерное гнездо относится к ресурсам PCH, а максимальная конфигурация будет насчитывать всего четыре линии. Хочется отметить целых три колодки для подключения вентиляторов, находящихся над верхним PCI-E x1.

ASUS Z170-A

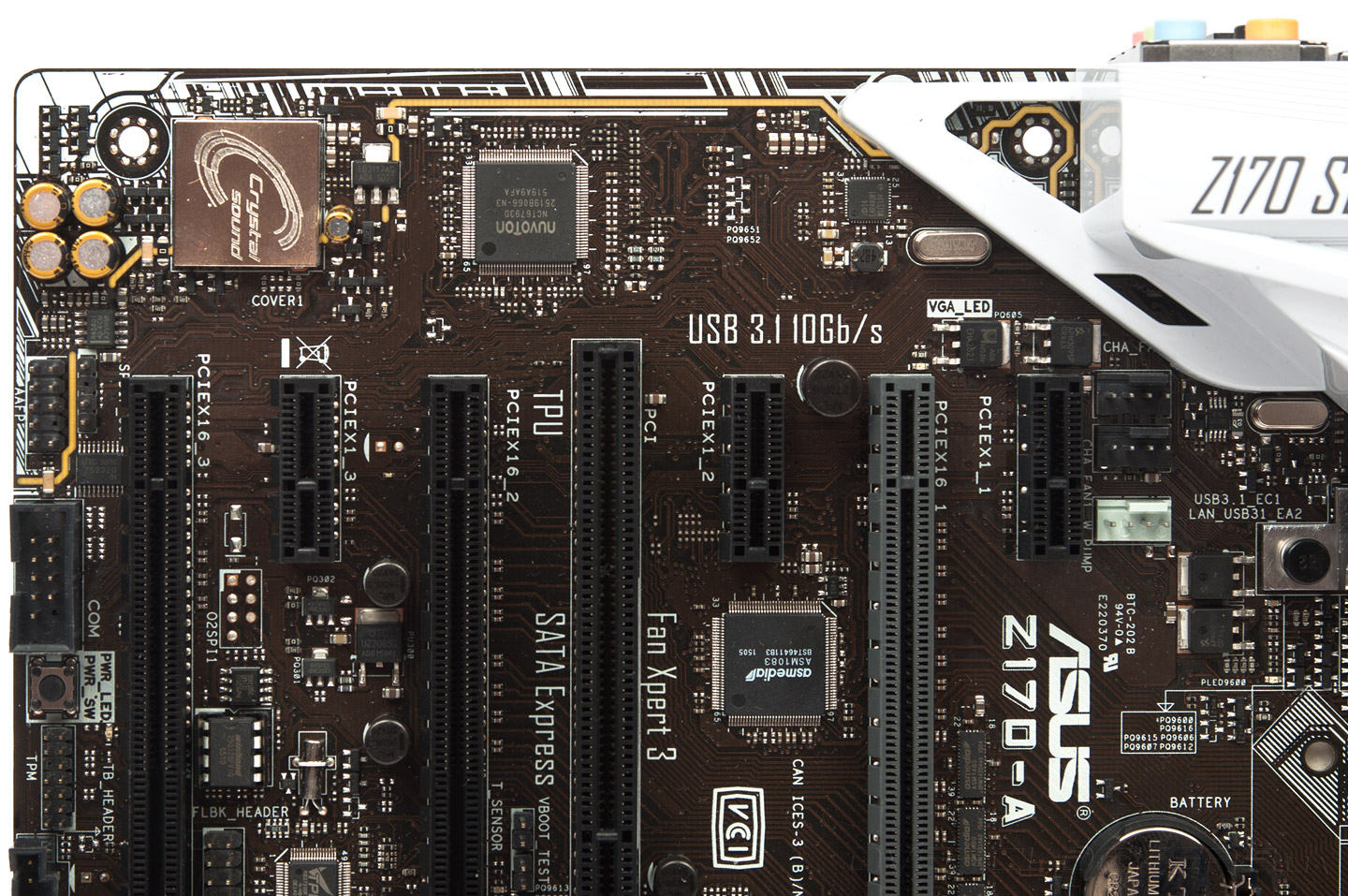

Сетевая подсистема на базе контроллера от Intel в оформлении никак не выделена. Другое дело — звуковой кодек, упрятанный за экран, пусть это и простой ALC892 от Realtek. В помощь к нему добавлены несколько особых конденсаторов и операционный усилитель RC4580 от Texas Instruments. Из нового здесь есть лишь дизайн эмблемы Crystal Sound и три светодиода подсветки, о которых упоминалось выше.

ASUS Z170-A

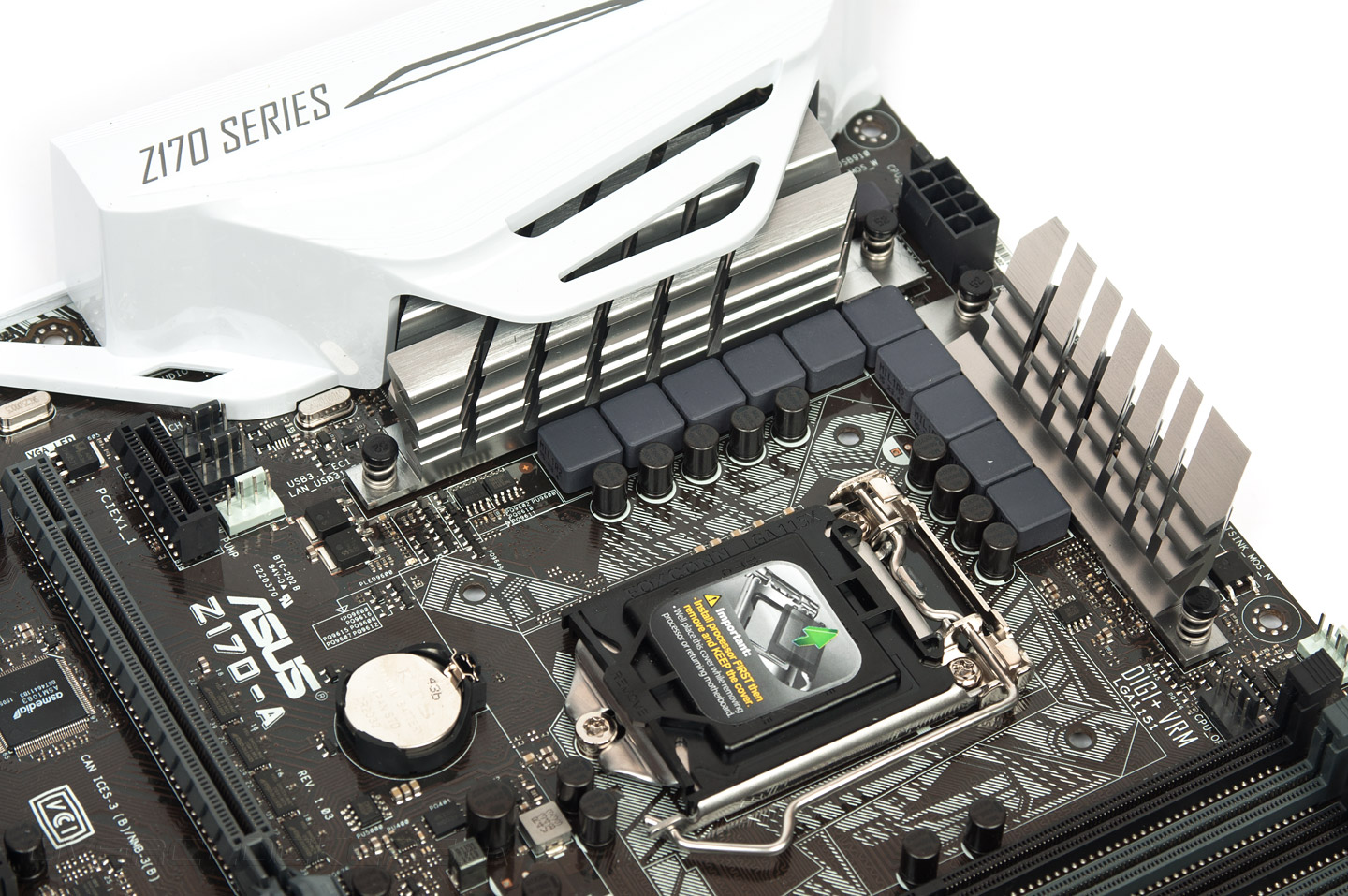

Новая часть образа — декоративный колпак над портами ввода-вывода задней панели. Интересно, как он повлияет на температуру элементов VRM, но все желающие его демонтировать не должны столкнуться с трудностями. Схема стабилизатора напряжений теперь стала сложнее, поскольку увеличилось число формируемых на PCB напряжений. Ещё появился контроллер базовой частоты IDT 6V41538NLG. У сокета достаточного свободного места для удобного проведения монтажа охлаждающих устройств.

ASUS Z170-A

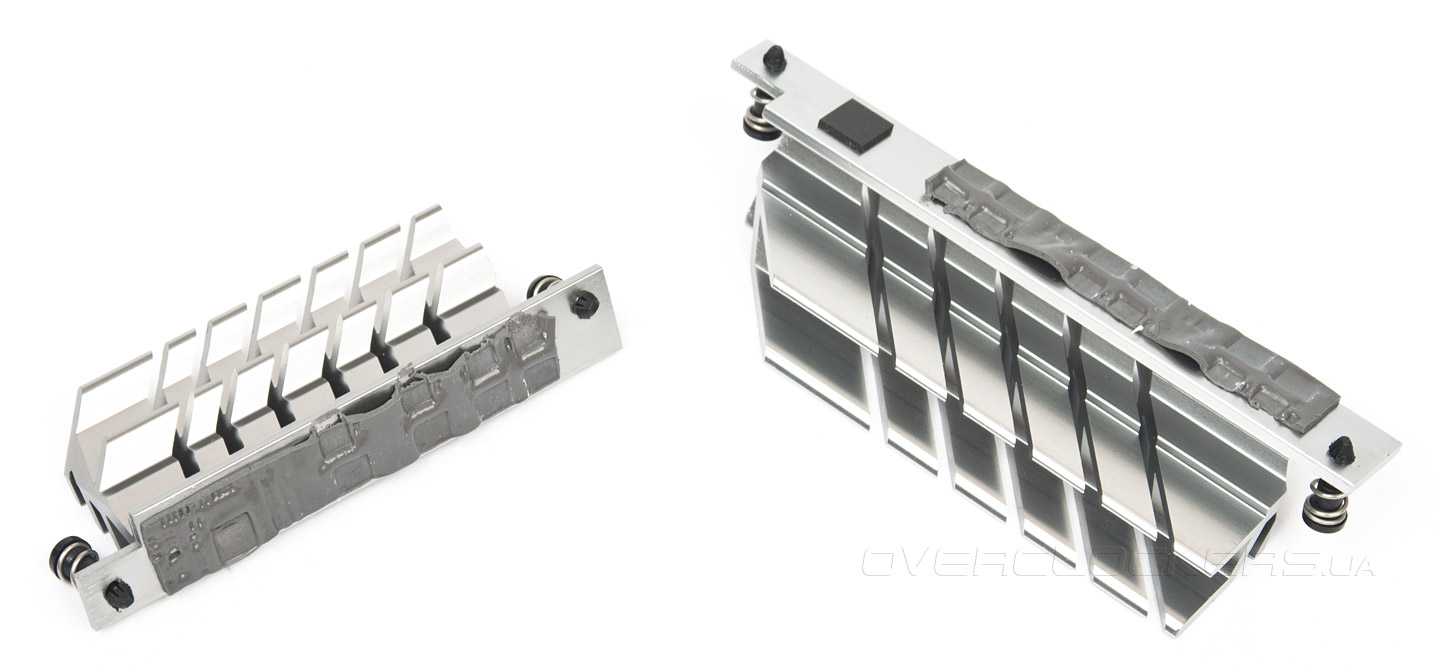

Радиаторы пусть и невелики, но обладают большим числом прорезей. В роли проводника тепла выступили традиционные термопрокладки толщиной около полутора миллиметров. К их итоговой площади всё ещё есть замечания.

ASUS Z170-A

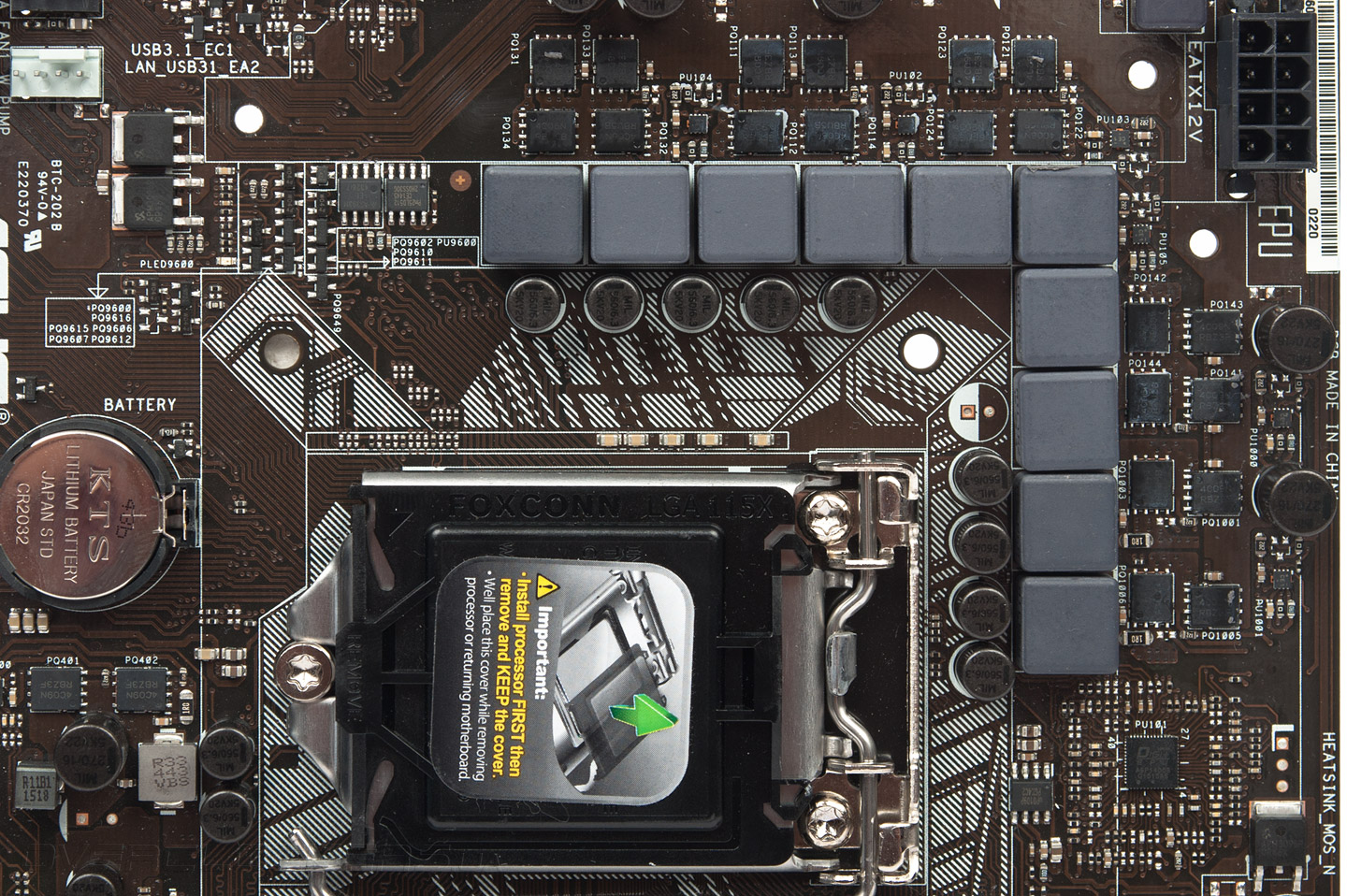

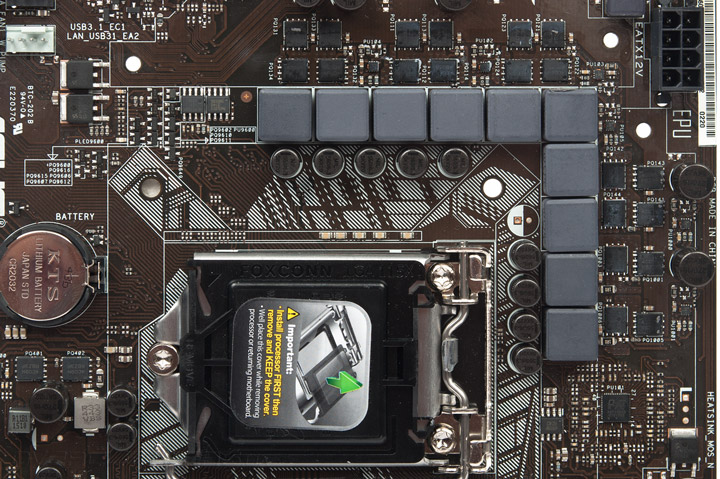

Традиционно для продуктов от ASUS использован перемаркированный ШИМ-контроллер, модель на этот раз — ASP1400B. Его работа дополнена шестью внешними драйверами. Изучения маркировки и измерения показали, что четыре канала ответственны за напряжение CPU, ещё два отведены для встроенного GPU. В роли силовых элементов используется продукция ON Semiconductor — NTMFS4C06N и NTMFS4C09N. Оба типа транзисторов в числе двух единиц входят в состав каждого канала для ЦП, то есть имеем четырёхфазный стабилизатор с удвоенным числом элементов. Для ГП используется два NTMFS4C06N и один NTMFS4C09N в составе каждого канала, выходит стабилизатор — двухфазный.

ASUS Z170-A

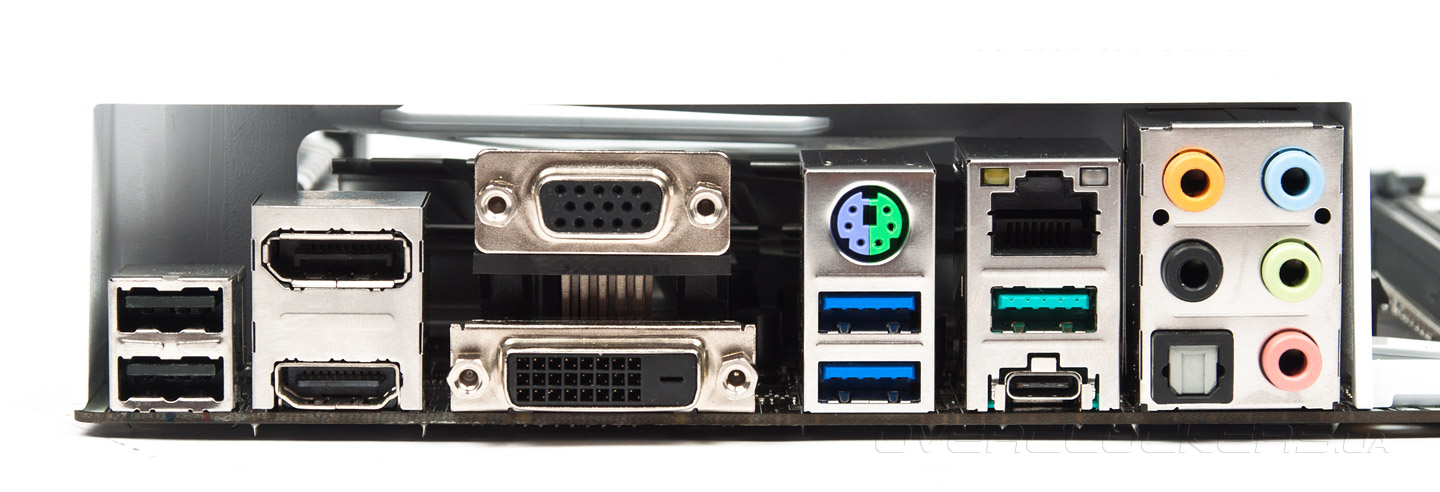

Общий состав и число элементов задней панели в точности совпадают с конфигурацией предшествующей Z97-A. Правда, теперь есть пара гнёзд USB самой последней ревизии, одно типа A и ещё одно самого передового исполнения — типа C. За их работу ответственен контроллер ASM1142. Выход HDMI оснащён конвертером уровней сигналов ASM1442. Реализация D-Sub теперь не входит в базовые возможности системой логики, ситуацию здесь исправил конвертер DP to VGA модели RTD2168 от Realtek.

ASUS Z170-A

Осмотр PCB никаких сюрпризов не принёс. Теперь пришла очередь программного сопровождения.
