Обзор и тестирование системной платы ASUS Rampage V Extreme на базе чипсета Intel X99 для процессоров Intel Haswell-E

В продуктовых линейках каждого уважающего себя вендора есть модели, предназначенные для самых обеспеченных и требовательных пользователей. Как правило, такие изделия редко становятся бестселлерами из-за своей высокой стоимости, зато, приобретая такой продукт покупатели могут быть уверенными в его высоком качестве и функциональности, что называется, на все случаи жизни. Именно к такому классу устройств относятся материнские платы семейства Republic of Gamers от компании ASUS, зарекомендовавшие себя с наилучшей стороны благодаря функциям разгона и богатым возможностям расширения. Сегодняшней гостьей нашей тестовой лаборатории стала системная плата ASUS Rampage V Extreme, предназначенная для эксплуатации мощных CPU Intel в исполнении LGA2011-3.

ASUS Rampage V Extreme


Данный продукт — самый функциональный и продвинутый в модельном ряду материнских плат ASUS для процессоров Haswell-E. Новинка позиционируется как основа для построения мощного игрового системного блока, оснащенного несколькими графическими ускорителями, а также в качестве стенда для проведения экстремальных экспериментов по разгону. Впереди нас ждет всесторонний обзор Rampage V Extreme, а пока, предлагаю ознакомиться с ее спецификациями.

Модель ASUS Rampage V Extreme
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3300* (OC), максимум 64 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0+, x16+x0+x16+x0+, x16+x8+x8+x0, x16+x8+x8+x8)
1 x PCI Express 2.0 x16@x4
1 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 12 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х ASMedia ASM1074)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
2 канала SATA 6 Гбит/с (ASMedia ASM106SE)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
1 канал SATA Express 10 Гбит/с (ASMedia ASM106SE)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 272
Дополнительные возможности Панель управления OC panel, KeyBot, ROG Connect, X-Socket II, кнопки включения и перезагрузки, клавиши Safe_Boot и ReTry, индикатор кодов POST, адаптер беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, разъем M.2, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Системная плата вместе с многочисленным набором аксессуаров поставляется в крупной картонной коробке, снабженной пластиковой ручкой для переноски. Упаковка оформлена в стиле, характерном для продуктов ASUS серии Republic of Gamers. На ее фронтальной поверхности помимо наименования модели находится несколько логотипов фирменных технологий, а также изображение внешнего модуля OC Panel, поставляемого в комплекте с новинкой.

ASUS Rampage V Extreme

С обратной стороны коробки указана краткая спецификация Rampage V Extreme и конфигурация ее задней панели. Здесь же приведены сведения о таких ключевых особенностях системной платы, как применение эксклюзивного процессорного разъема ASUS O.C. Socket, отличающегося от стандартного LGA2011-3 наличием дополнительных контактов, использование которых должно улучшить разгонный потенциал. Также, «материнка» оснащена адаптером беспроводных сетей Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, и высокоскоростным интерфейсом SATA Express для подключения твердотельных накопителей.

ASUS Rampage V Extreme

Всю лицевую сторону упаковки занимает фальш-крышка. Под ней находится прозрачное пластиковое окошко, сквозь которое видна материнская плата. На обороте фальш-крышки нанесена информация о многочисленных фирменных технологиях, нашедших место в конструкции ASUS Rampage V Extreme.

ASUS Rampage V Extreme

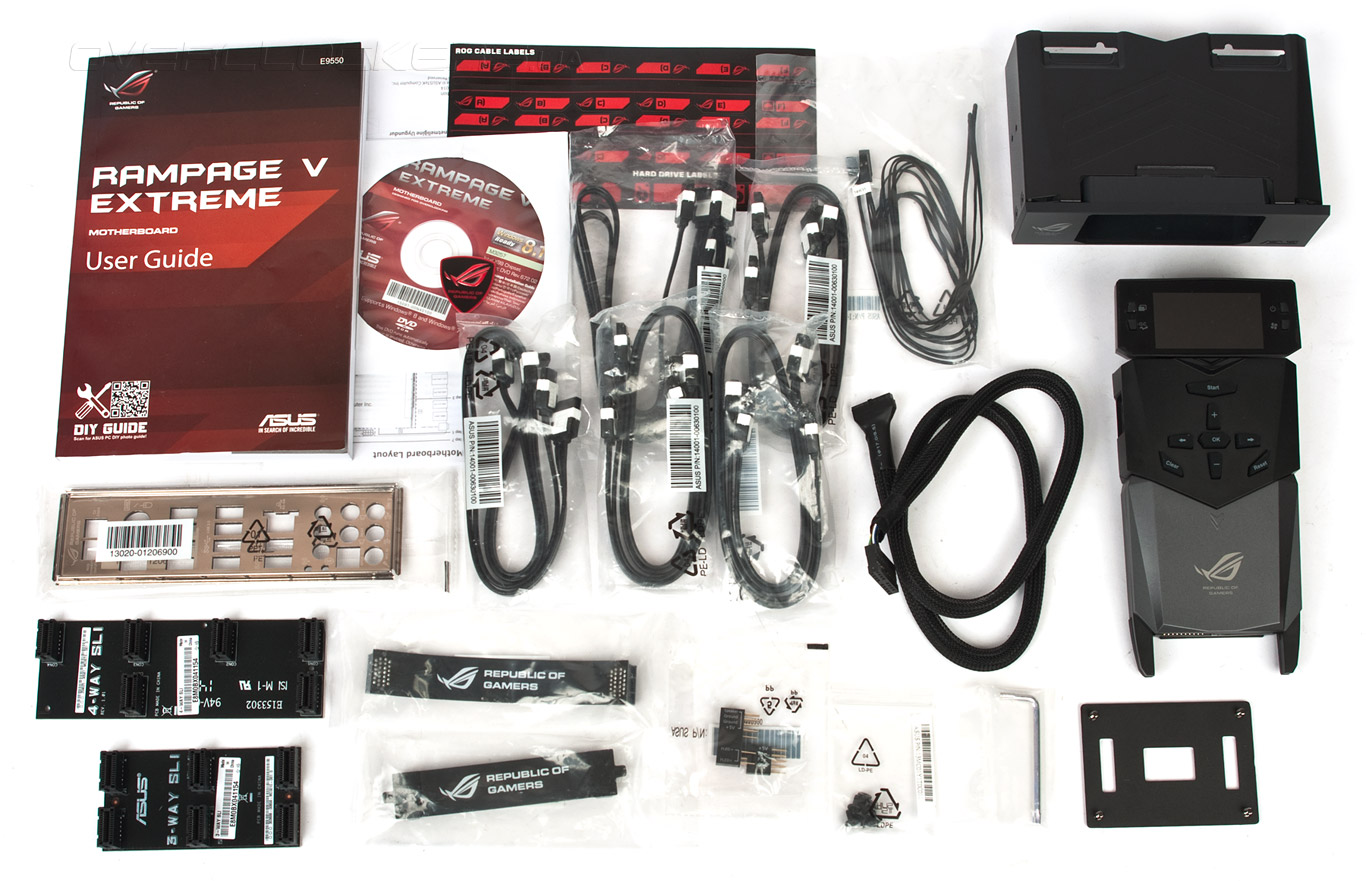

Комплект поставки героини сегодняшнего обзора чрезвычайно разнообразный, он состоит из:
  • подробного руководства пользователя;
  • набора стикеров для маркировки интерфейсных кабелей;
  • DVD-диска с драйверами и комплектным ПО;
  • наклейки на корпус системного блока с логотипом ROG;
  • заглушки на заднюю панель I/O Shield;
  • десяти кабелей SATA 6 Гбит/с;
  • трех мостиков NVIDIA SLI (2-Way, 3-Way и 4-Way);
  • мостика AMD CrossFireX;
  • набора коннекторов Q-Connectors;
  • трех внешних температурных сенсоров;
  • сигнального кабеля ROG;
  • внешней панели управления OC Panel;
  • шасси-переходника для крепления OC Panel в отсек 5,25″ с набором крепежных винтов;
  • усилительной пластины X-Socket II;
  • ключа для демонтажа штатного Socket LGA2011-3;
  • антенны Wi-Fi 3T3R (не показана на фото).
ASUS Rampage V Extreme

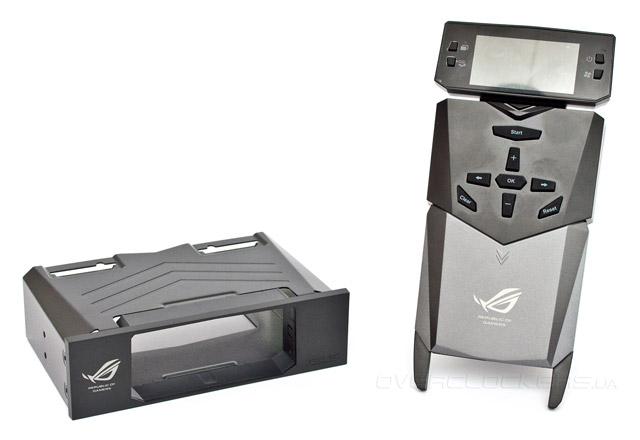

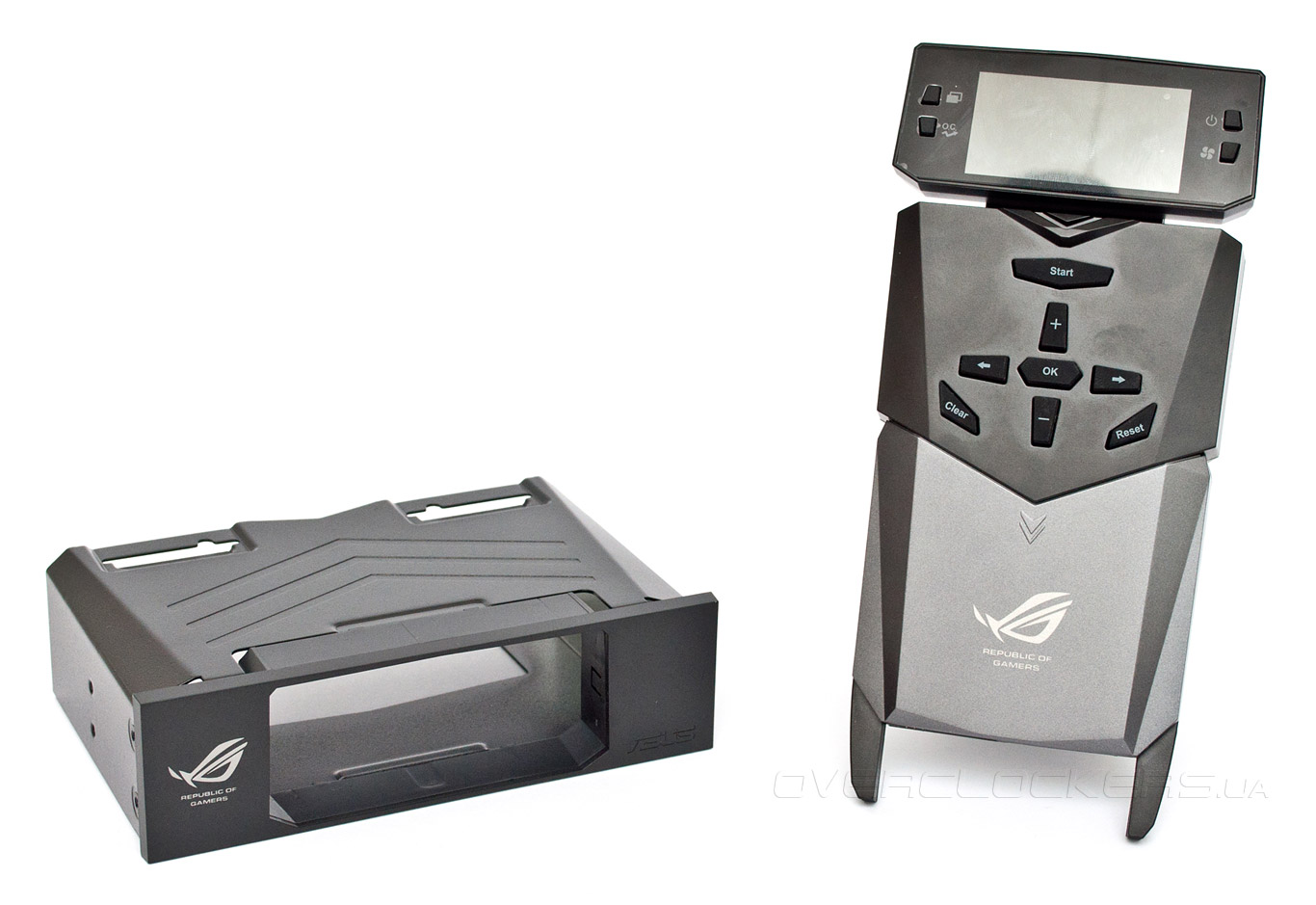

Безусловно, одним из самых интересных аксессуаров, предлагаемых вместе с Rampage V Extreme, является внешний модуль OC Panel, возможности которого были подробно рассмотрены в материале, посвященном системной плате ASUS Maximus VI Extreme. Это многофункциональное устройство предназначено для вывода показаний аппаратного мониторинга и отображения текущих параметров быстродействия, а также управления параметрами разгона. Кроме того, OC Panel позволяет подключить две термопары К-типа, четыре вентилятора, а также осуществлять мониторинг видеокарт ASUS с поддержкой функции VGA Hotwire. Панель управления можно эксплуатировать как в настольном варианте, так и смонтировать в свободный отсек 5,25″ системного блока с помощью комплектного шасси-переходника. Для подключения OC Panel к материнской плате используется специальный сигнальный кабель, а напряжение на устройство подается посредством разъема питания SATA-накопителей.

ASUS Rampage V Extreme

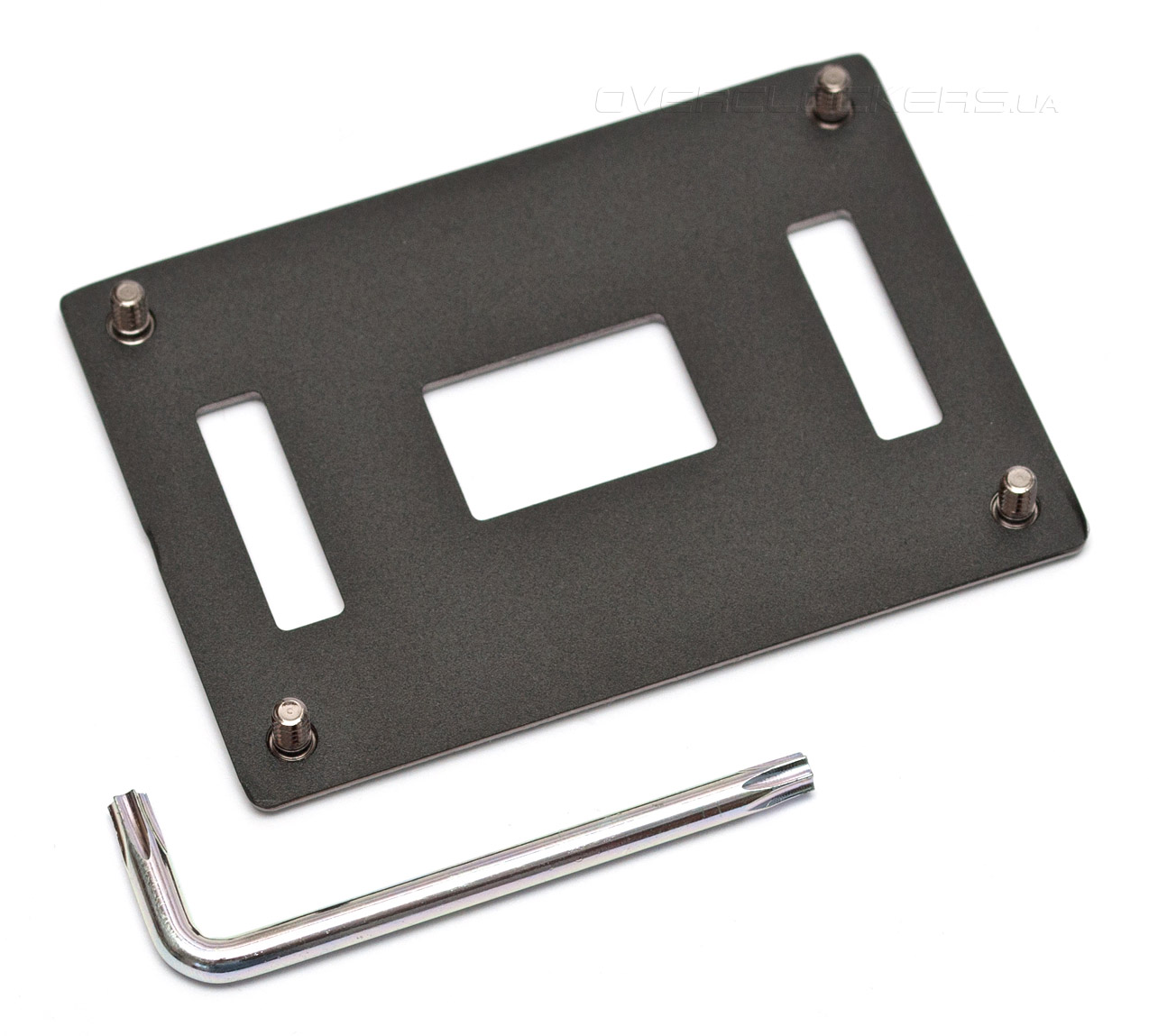

Экстремальные оверклокеры по достоинству оценят наличие в комплекте сменной усилительной пластины X-Socket II, которой можно заменить штатную, обеспечив тем самым возможность установки испарителей и стаканов для жидкого азота, разработанных для платформы Socket LGA1366. Вместе с X-Socket II поставляется ключ со шлицами типа Torx, предназначенный для разборки процессорного разъема LGA2011-3.

ASUS Rampage V Extreme


Дизайн

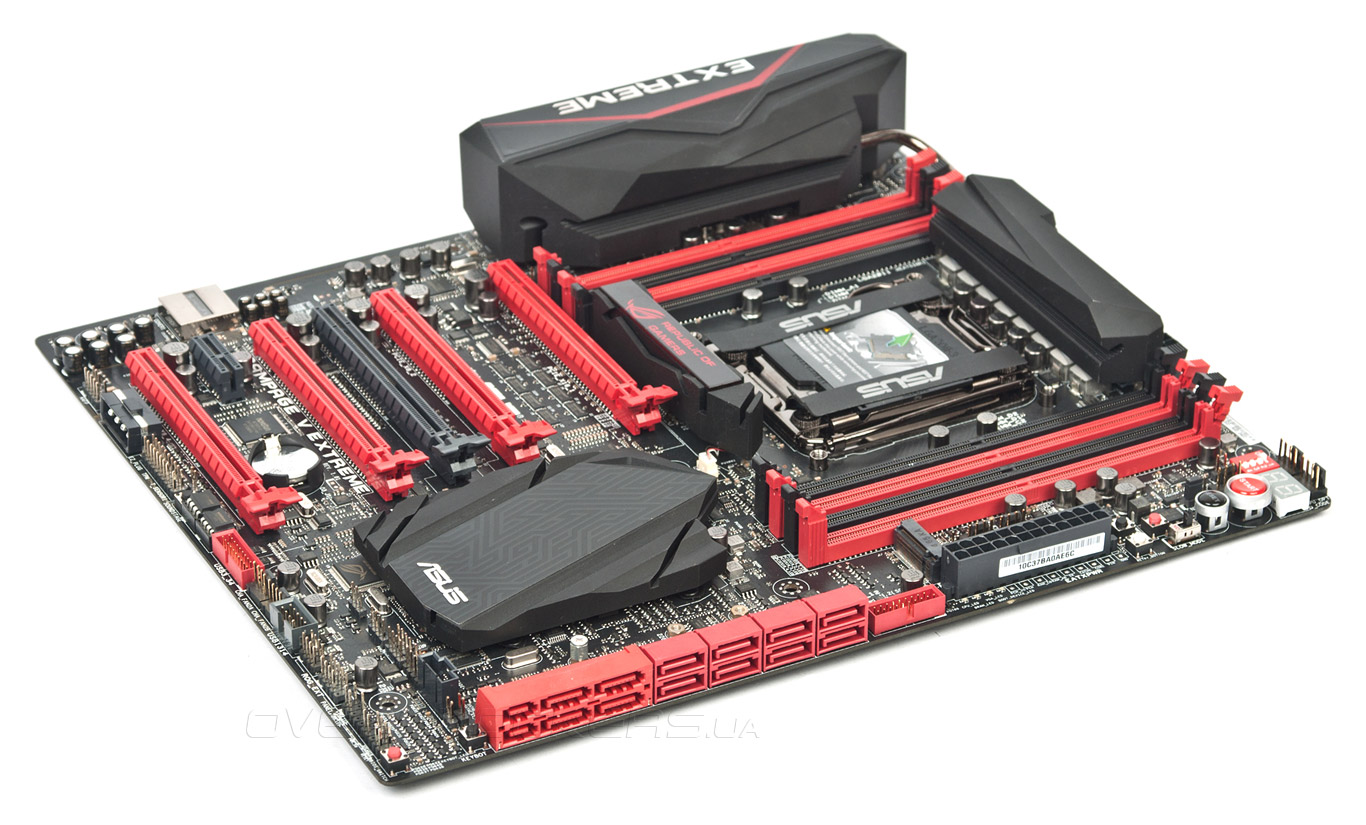

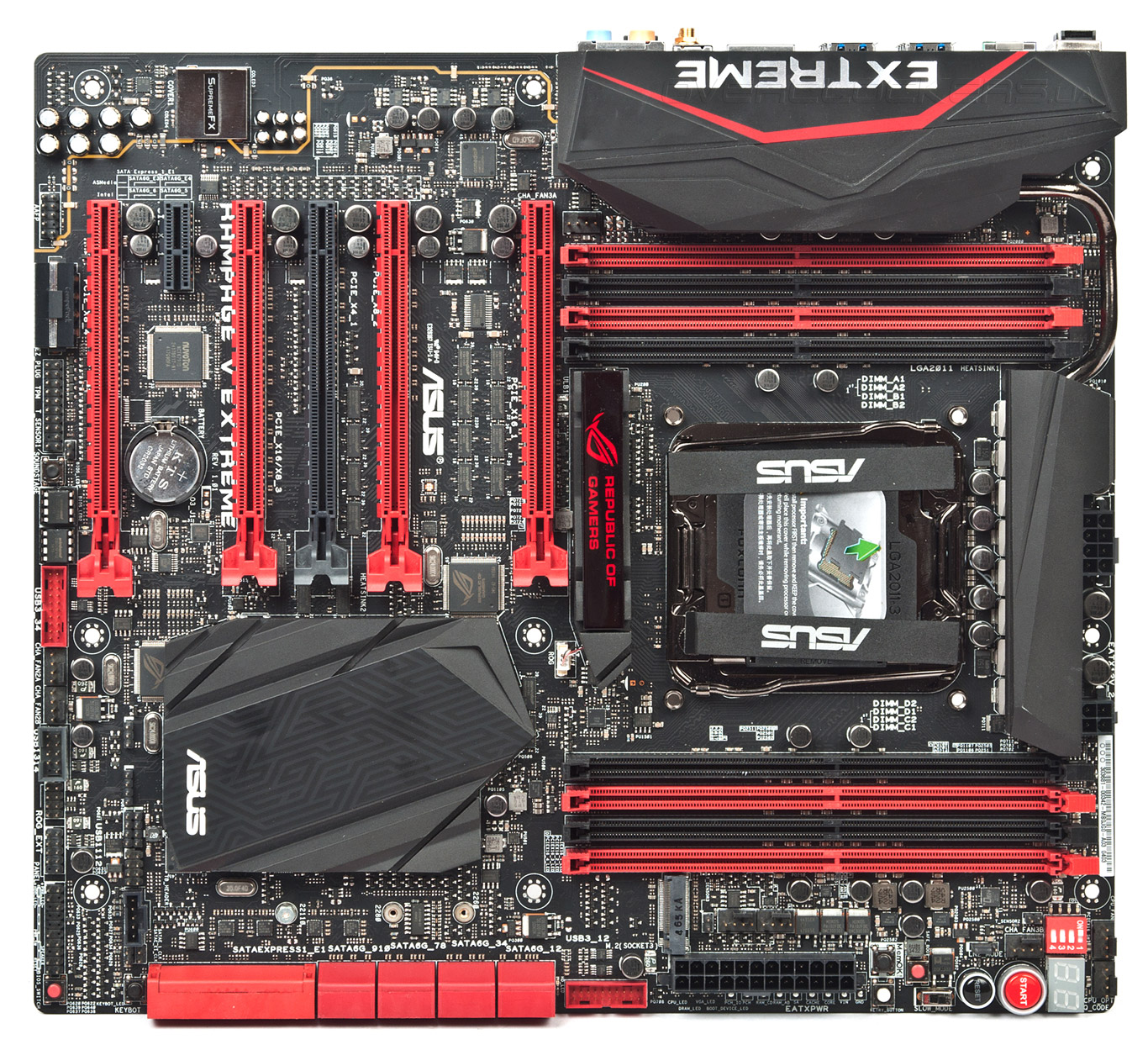

Несмотря на богатейшую функциональность ASUS Rampage V Extreme разработчики сумели вписать ее габариты в форм-фактор АТХ, однако, ширина системной платы составляет 272 мм, что на 28 мм превышает норму. В результате правый край РСВ, на котором находится разъем питания и порты дисковой подсистемы, остается незафиксированным, так что при эксплуатации следует соблюдать повышенную осторожность.

ASUS Rampage V Extreme

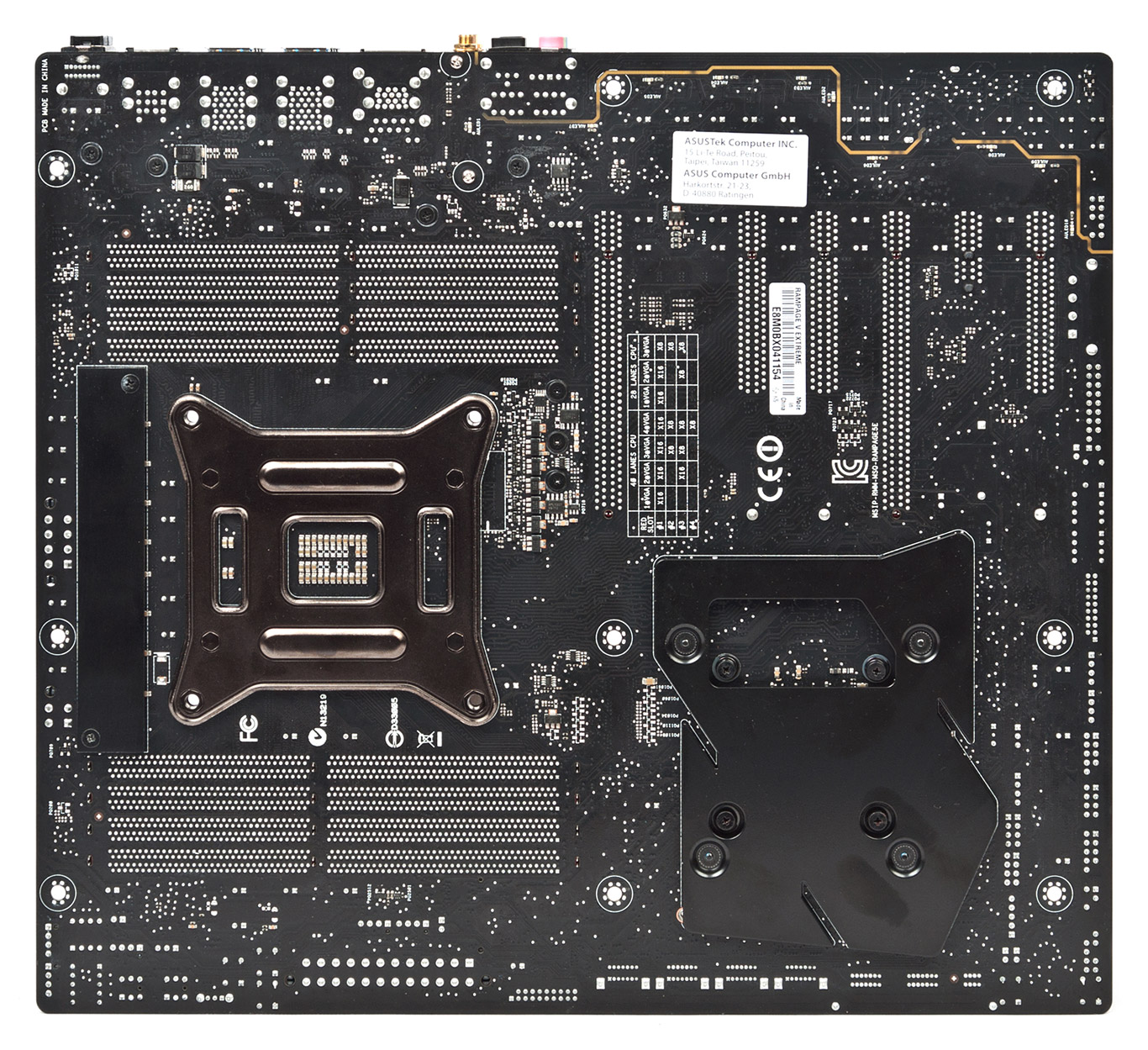

При рассмотрении обратной стороны печатной платы внимание привлекает усилительная пластина, расположенная напротив радиатора, отводящего тепло от микросхемы системной логики.

ASUS Rampage V Extreme

Материнская плата оснащена восемью разъемами для подключения вентиляторов: двумя процессорными, тремя корпусными и тремя дополнительными — все с поддержкой управления скоростью вращения с помощью ШИМ. Режим работы дополнительных «карлсонов» можно привязать к показаниям трех внешних температурных сенсоров, поставляемых в комплекте с новинкой. Система охлаждения процессорного VRM состоит из двух радиаторов, а третий охладитель, который находится между сокетом и первым слотом PCI Express x16, выполняет сугубо декоративную функцию.

ASUS Rampage V Extreme

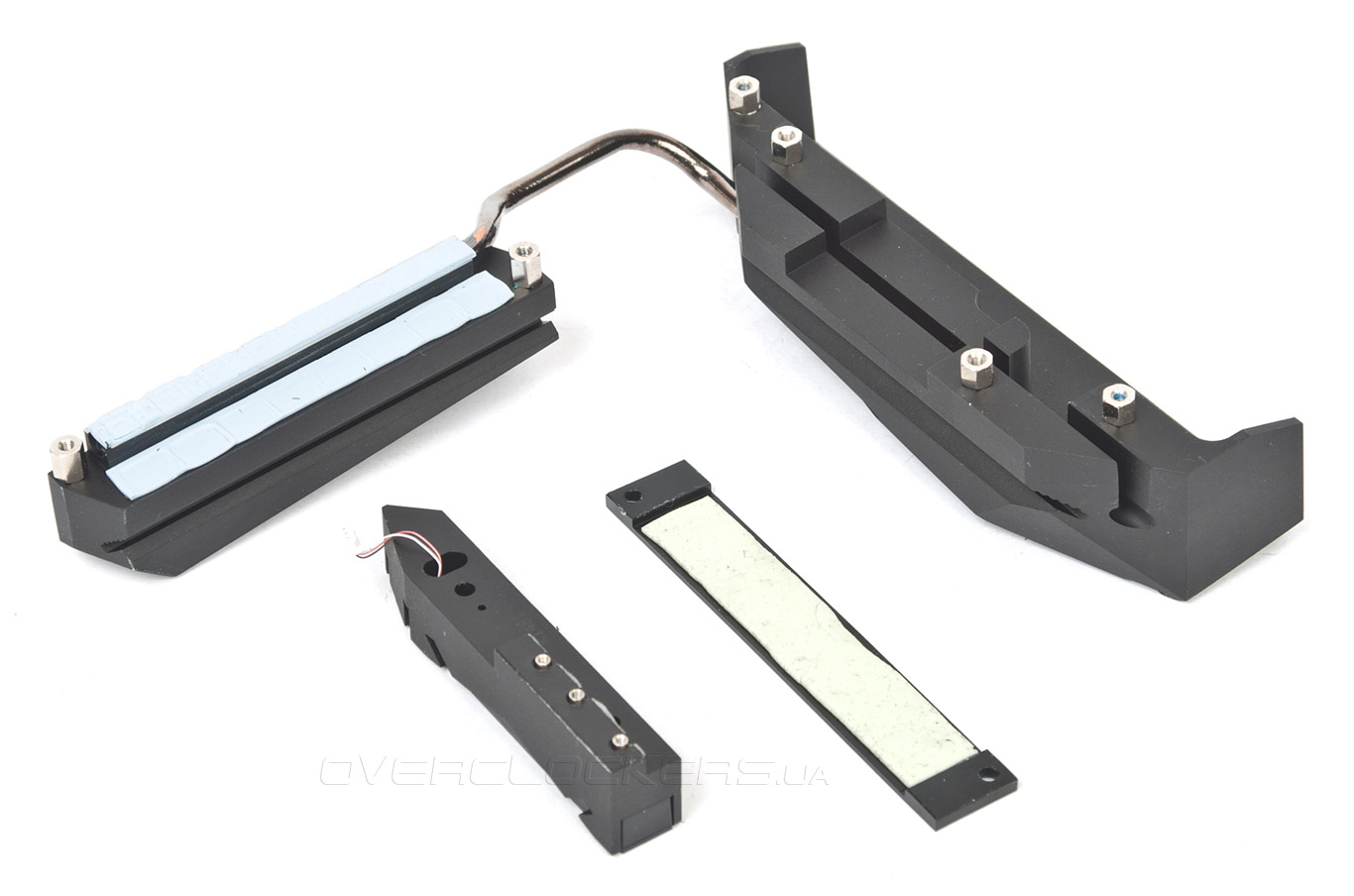

Радиаторы соединены термосифонной трубкой, которая переносит тепло к массивному охладителю, охватывающему интерфейсные разъемы задней панели наподобие защитного кожуха. Следует заметить, что ASUS Rampage V Extreme — первая материнская плата, в системе охлаждения которой применена технология прямого контакта, то есть силовые элементы преобразователя напряжения CPU через термопрокладку контактируют непосредственно с тепловой трубкой. Конструкция имеет надежное винтовое крепление, а во избежание деформации печатной платы с обратной стороны радиатора VRM установлена металлическая пластина.

ASUS Rampage V Extreme

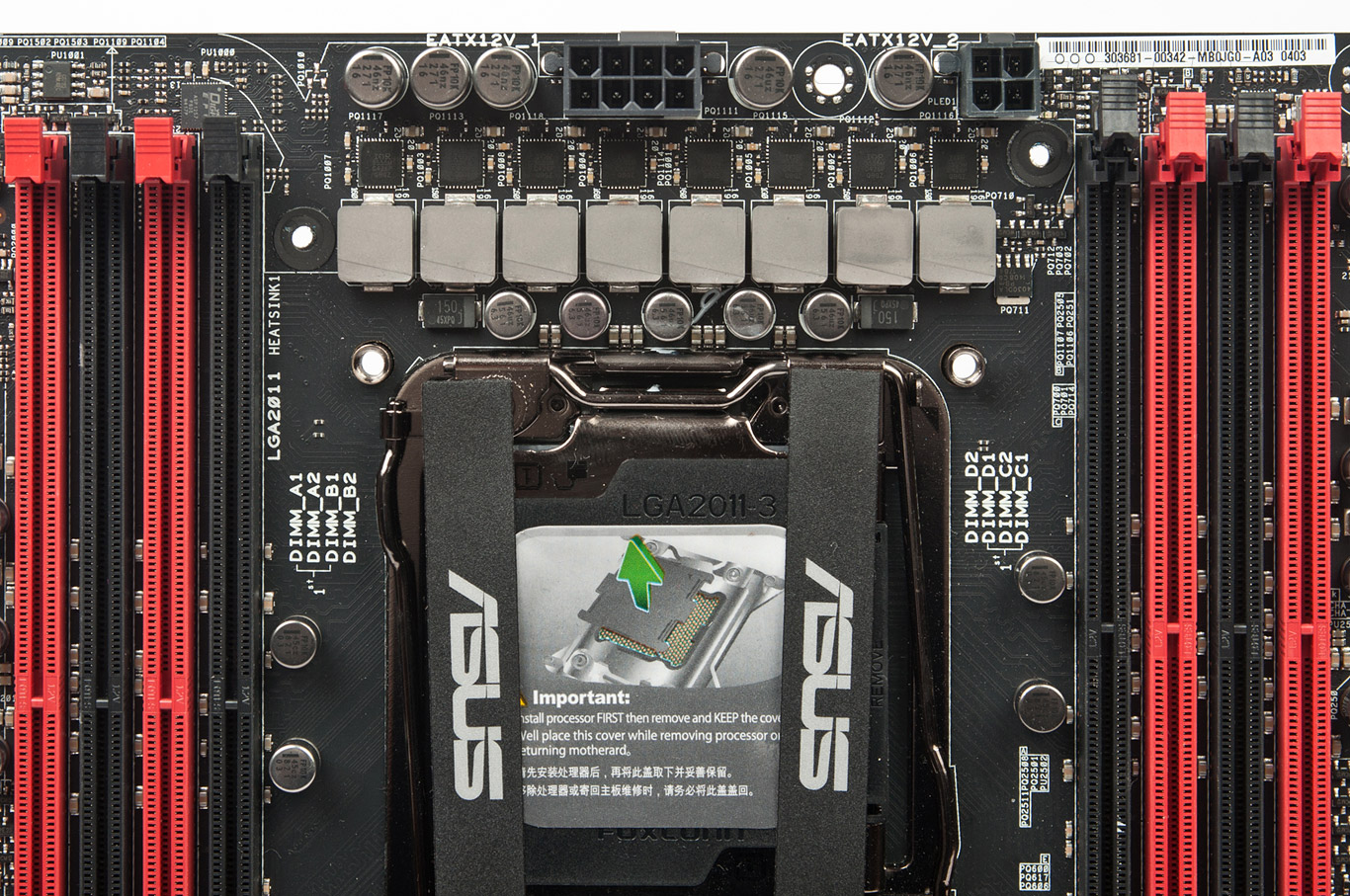

Подсистема электропитания новинки спроектирована со значительным запасом прочности. Напряжение к преобразователю подводится посредством пары разъемов: четырехконтактного и восьмиконтактного, но их совместное использование может потребоваться только в случае экстремального разгона. В схеме VRM насчитывается восемь фаз, в качестве силовых элементов используются интегральные сборки IR33350M, а функции управления возложены на цифровой ШИМ-контроллер Digi+ EPU APS1257.

ASUS Rampage V Extreme

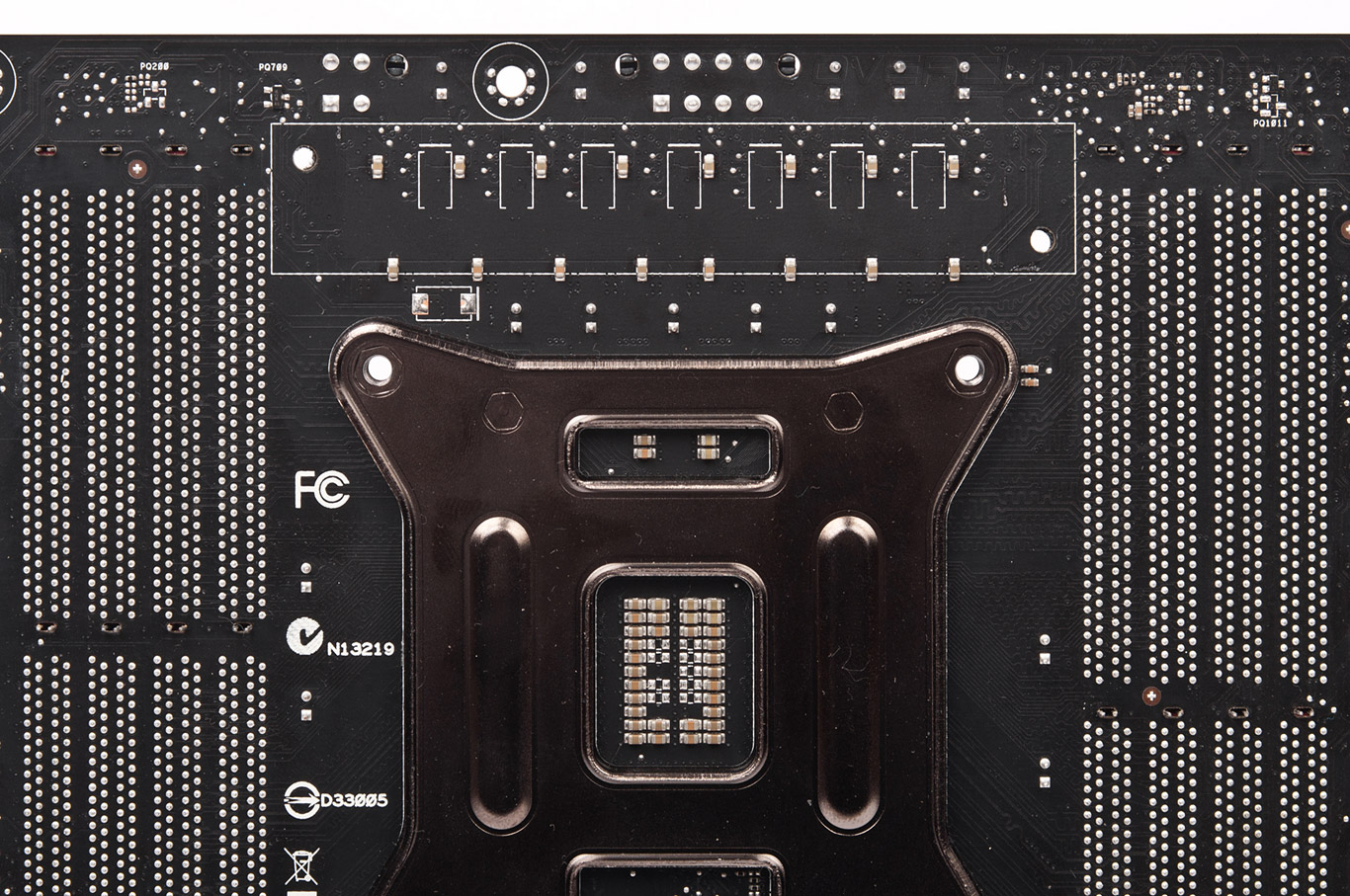

Благодаря использованию компактных интегральных сборок все компоненты силовой подсистемы уместились на лицевой стороне печатной платы, поэтому, с обратной стороны нет ничего, что могло бы потребовать интенсивного охлаждения.

ASUS Rampage V Extreme

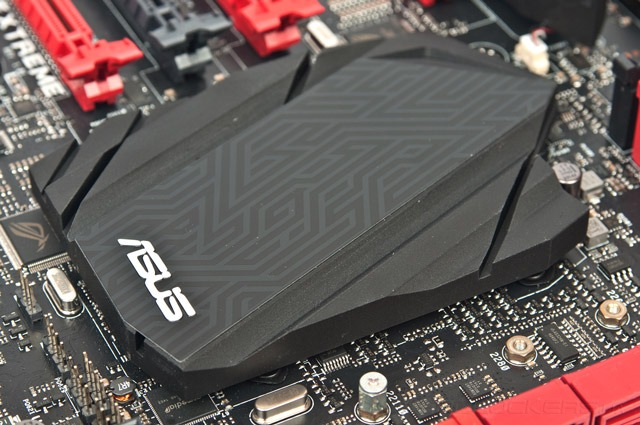

Для отвода тепла от микросхемы системной логики применен крупный плоский охладитель, который оставался едва теплым даже при самой интенсивной нагрузке.

ASUS Rampage V Extreme

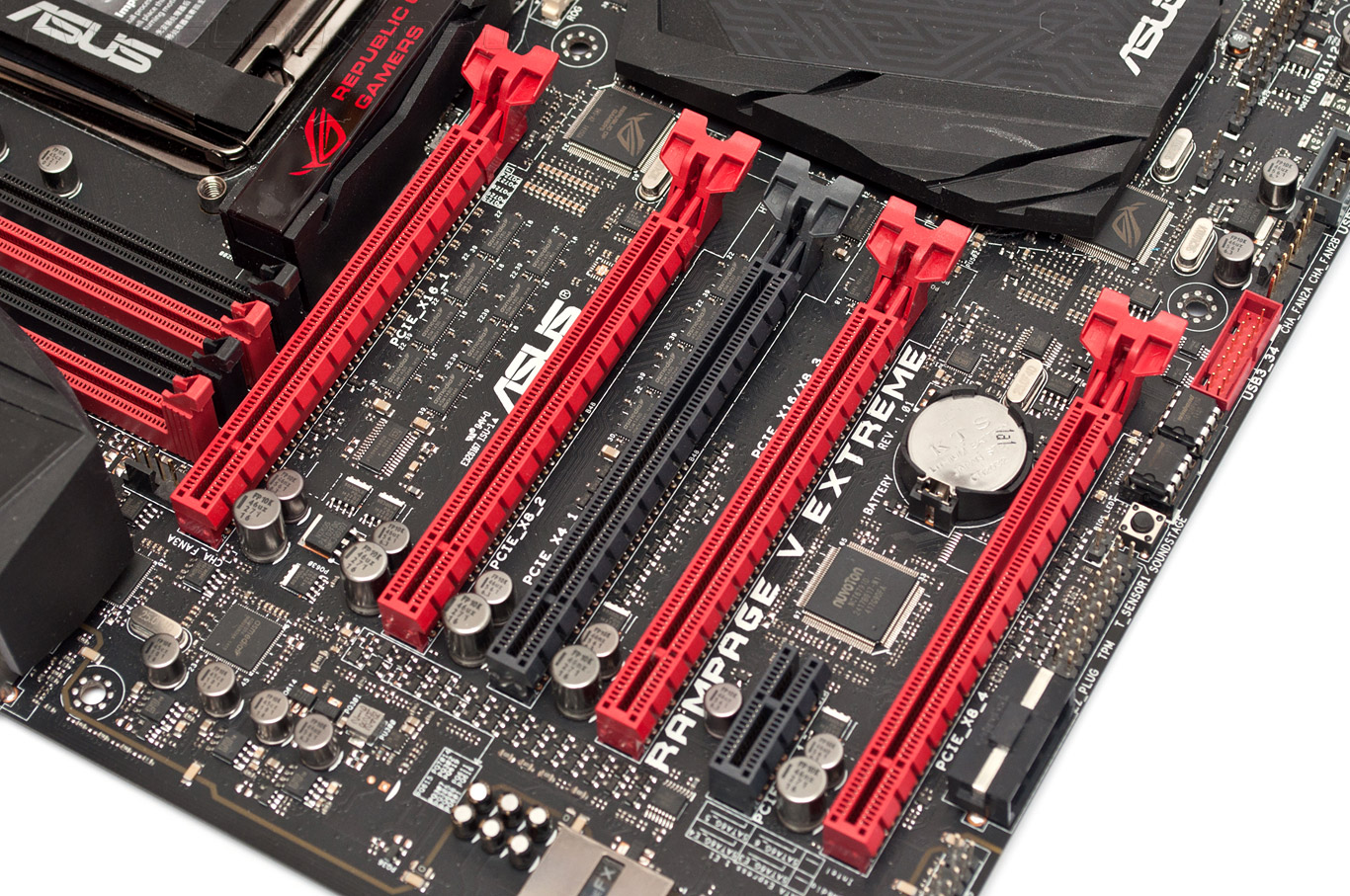

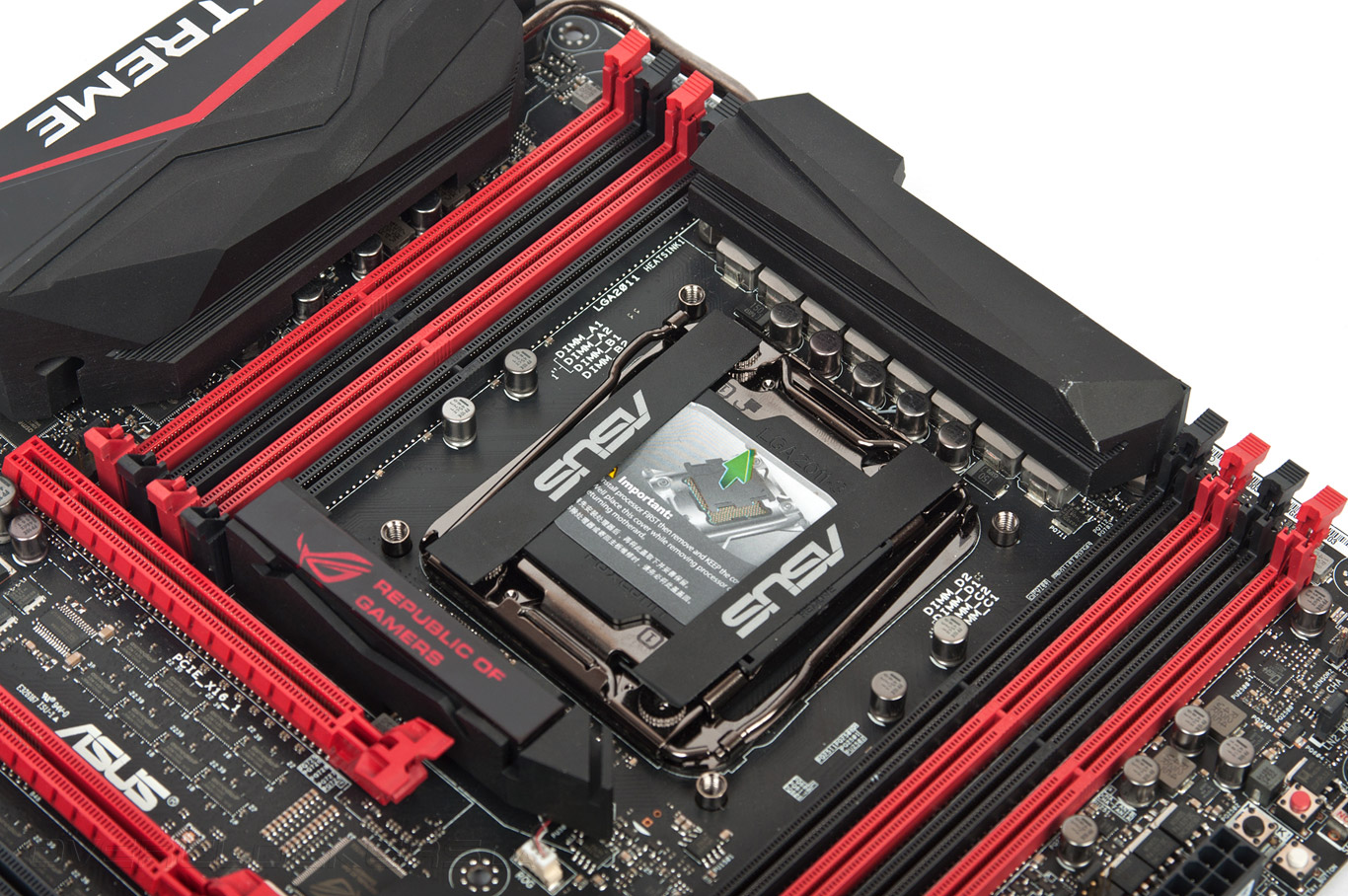

Материнская плата базируется на чипсете Intel X99, поддерживаются любые процессоры Haswell-E в исполнении LGA2011-3. ASUS Rampage V Extreme оснащена восемью слотами DIMM для установки модулей DDR4, поддерживается четырехканальный режим работы. Максимальный объем оперативной памяти может достигать 64 ГБ, а при разгоне доступны частоты 3300 МГц и выше. Организацию графической подсистемы обеспечивают четыре разъема PCI Express 3.0 x16, схема работы которых зависит от модели используемого CPU. В случае установки старших Haswell-E, поддерживающих 40 линий PCI-E, порты могут функционировать в режимах «x16+x0+x0+x0+», «x16+x0+x16+x0+», «x16+x8+x8+x0» и «x16+x8+x8+x8», обеспечивая одновременную эксплуатацию четырех графических ускорителей. Для владельцев Core i7-5820K, у которого количество линий PCI-E уменьшено до 28, доступны схемы работы «x16+x0+x0+x0+», «x16+x0+x8+x0+», «x16+x8+x8+x0» и «x8+x8+x8+x0», а общее количество устанавливаемых видеокарт ограничивается тремя. Также, Rampage V Extreme располагает разъемом PCI Express 2.0 x16@x4 и портом PCI Express 2.0 x1, правда, при использовании последнего слот PCI Express 2.0 x16@x4 переключается в режим x16@x1.

ASUS Rampage V Extreme

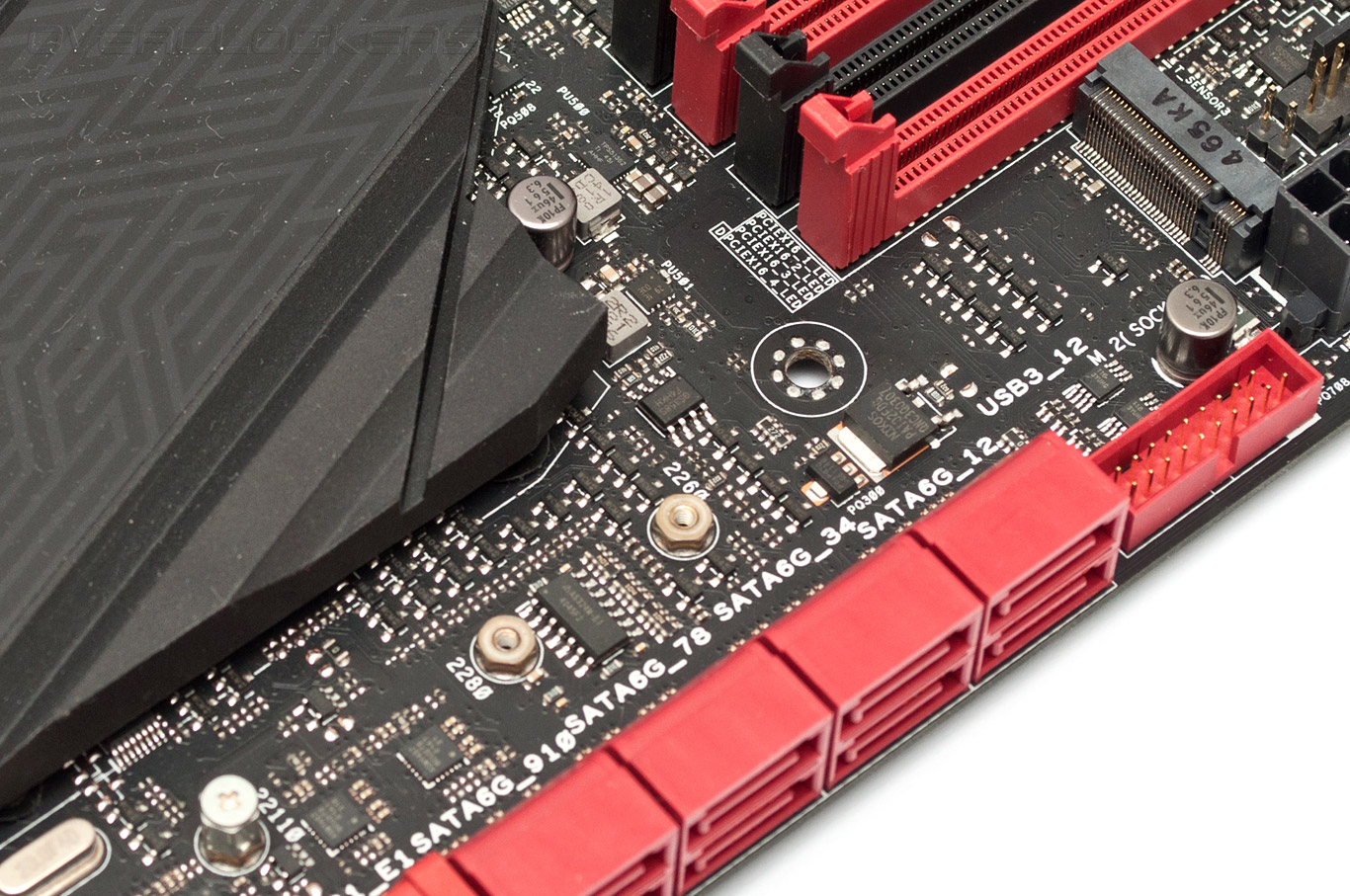

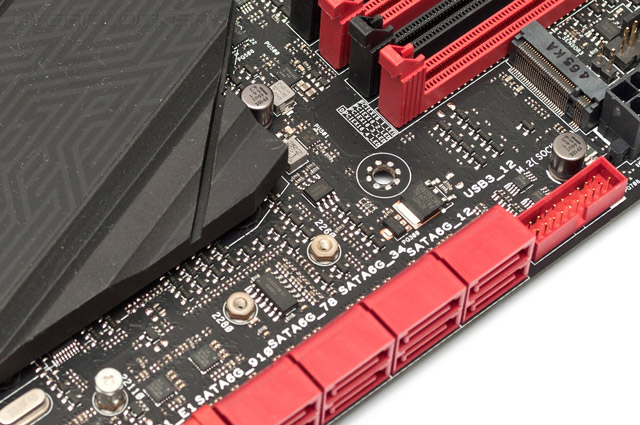

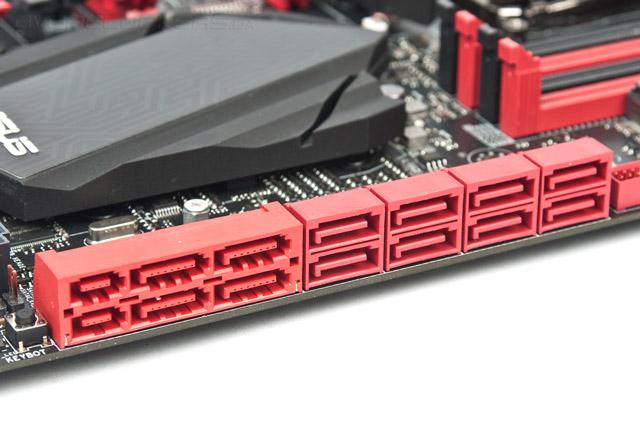

Дисковая подсистема новинки состоит из восьми чипсетных портов SATA 6 Гбит/с и двух интерфейсов SATA Express с пропускной способностью 10 Гбит/с каждый. Один из разъемов SATA Express обслуживается системной логикой Intel X99, а за работу второго отвечает дополнительный контроллер ASMedia ASM106SE. Каждый из интерфейсов SATA Express совместим с двумя каналами SATA 6 Гбит/с, то есть всего ASUS Rampage V Extreme позволяет подключить до 12 дисковых накопителей с интерфейсом SATA.

ASUS Rampage V Extreme

Для работы высокоскоростных твердотельных накопителей формата NGFF материнская плата располагает слотом M.2. К порту подведены четыре линии PCI-E от центрального процессора, поэтому, в случае установки SSD пятый по счету разъем PCI Express x16 переключается в режим x16@x4. Нельзя не отметить непривычную ориентацию слота M.2 — вдоль правого края печатной платы.

ASUS Rampage V Extreme

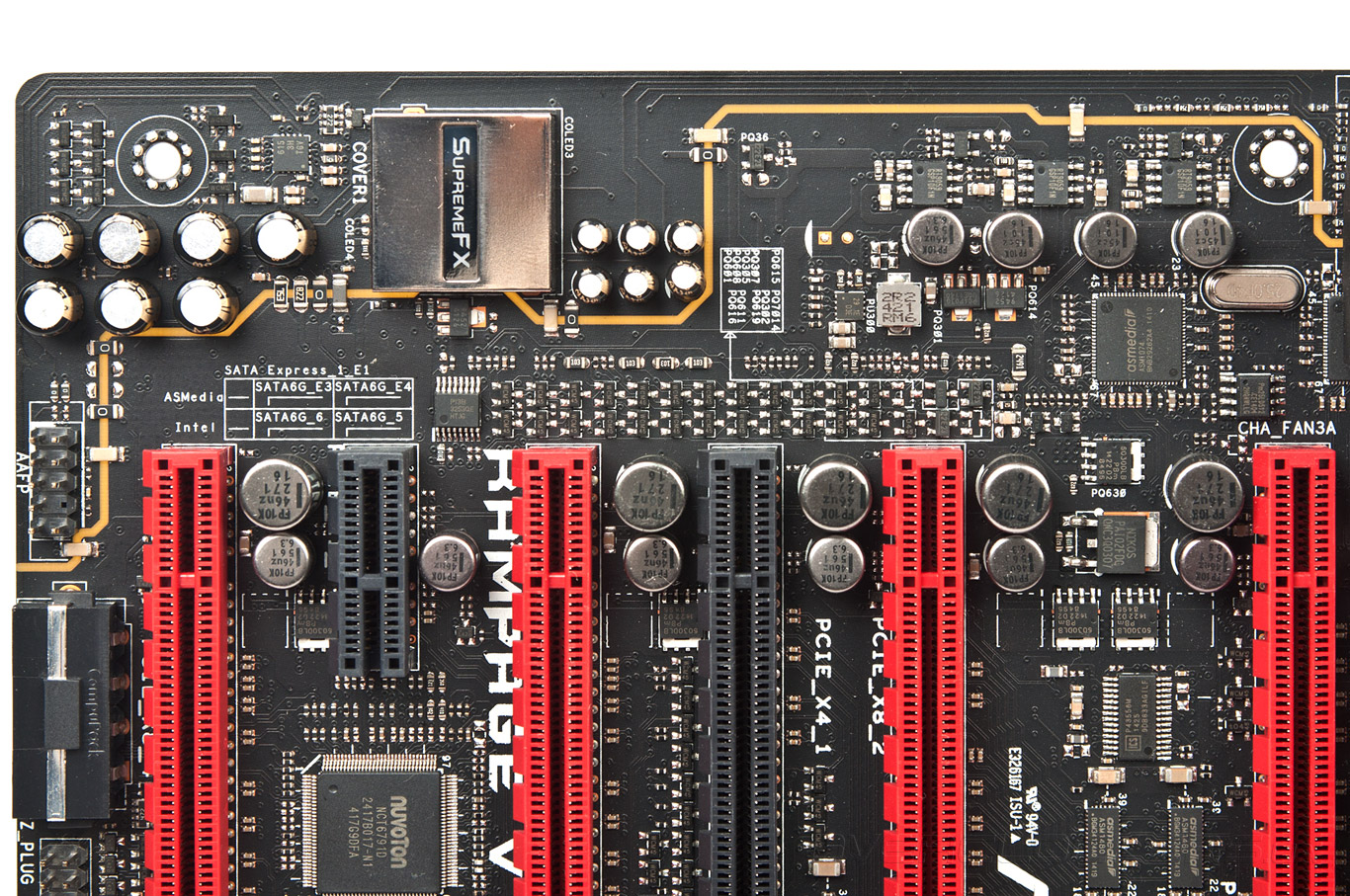

Интегрированный звуковой адаптер SupremeFX 2014 базируется на современном 7.1 HDA-кодеке Realtek ALC1150. Для уменьшения влияния электромагнитных помех аудиочип накрыт металлическим экраном, а цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором в медных проводниках. В выходных каскадах установлены японские полимерные емкости ELNA, а за нормальную работу высокоомных стереогарнитур отвечает специальный усилитель.

ASUS Rampage V Extreme

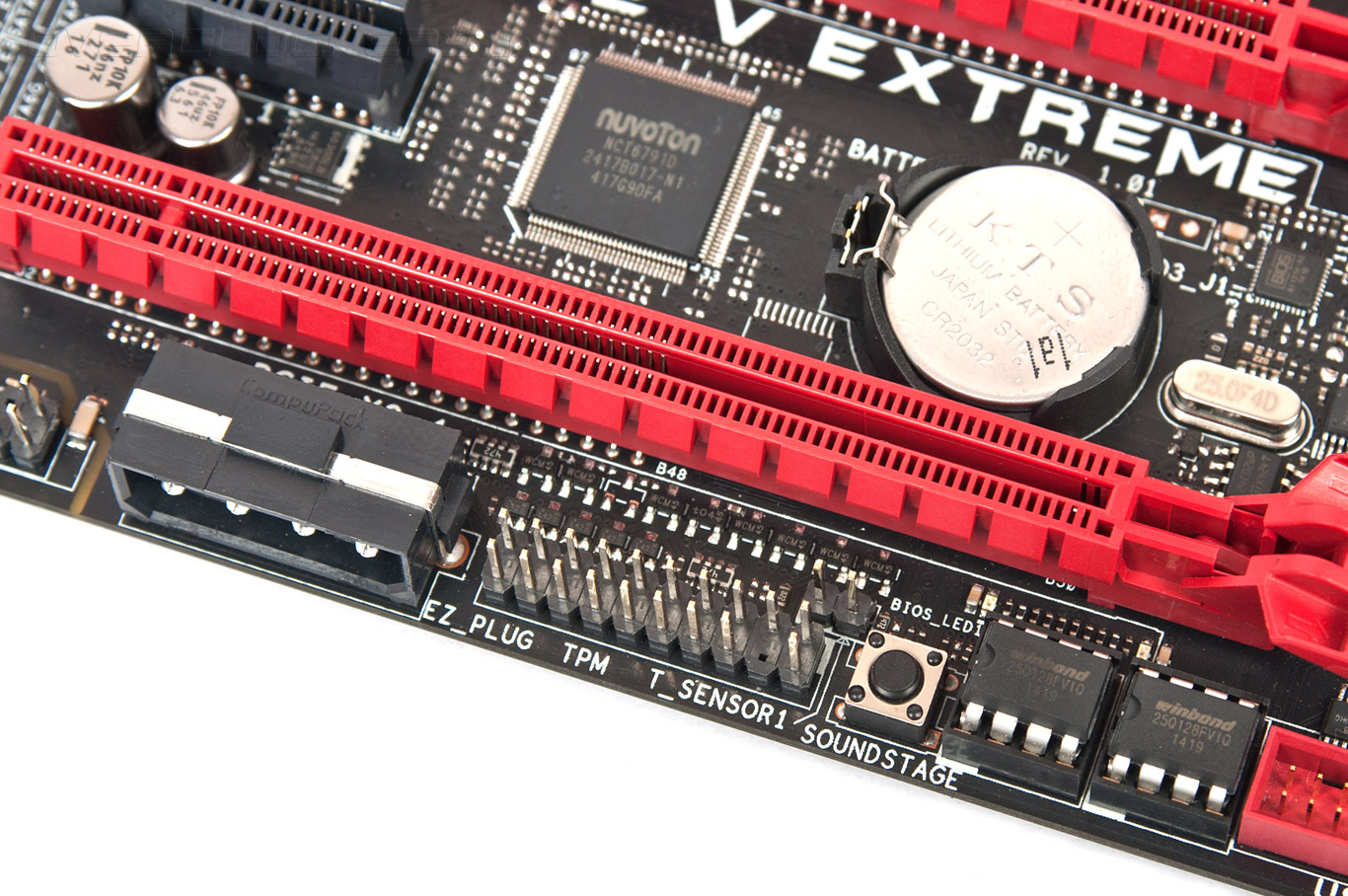

Аудиоподсистема Rampage V Extreme поддерживает фирменную технологию ASUS Sonic SoundStage, которая на аппаратном уровне оптимизирует обработку звука в зависимости от жанров запускаемых игр, а режимы работы переключаются нажатием на одноименную клавишу, распложенную на нижнем крае системной платы. Слева от клавиши находится порт для подключения модуля TPM, радом с которым установлен разъем EZ_Plug типа «молекс», предназначенный для подачи дополнительного питания к слотам PCI Express 3.0 x16, что может быть полезно при работе нескольких графических ускорителей.

ASUS Rampage V Extreme

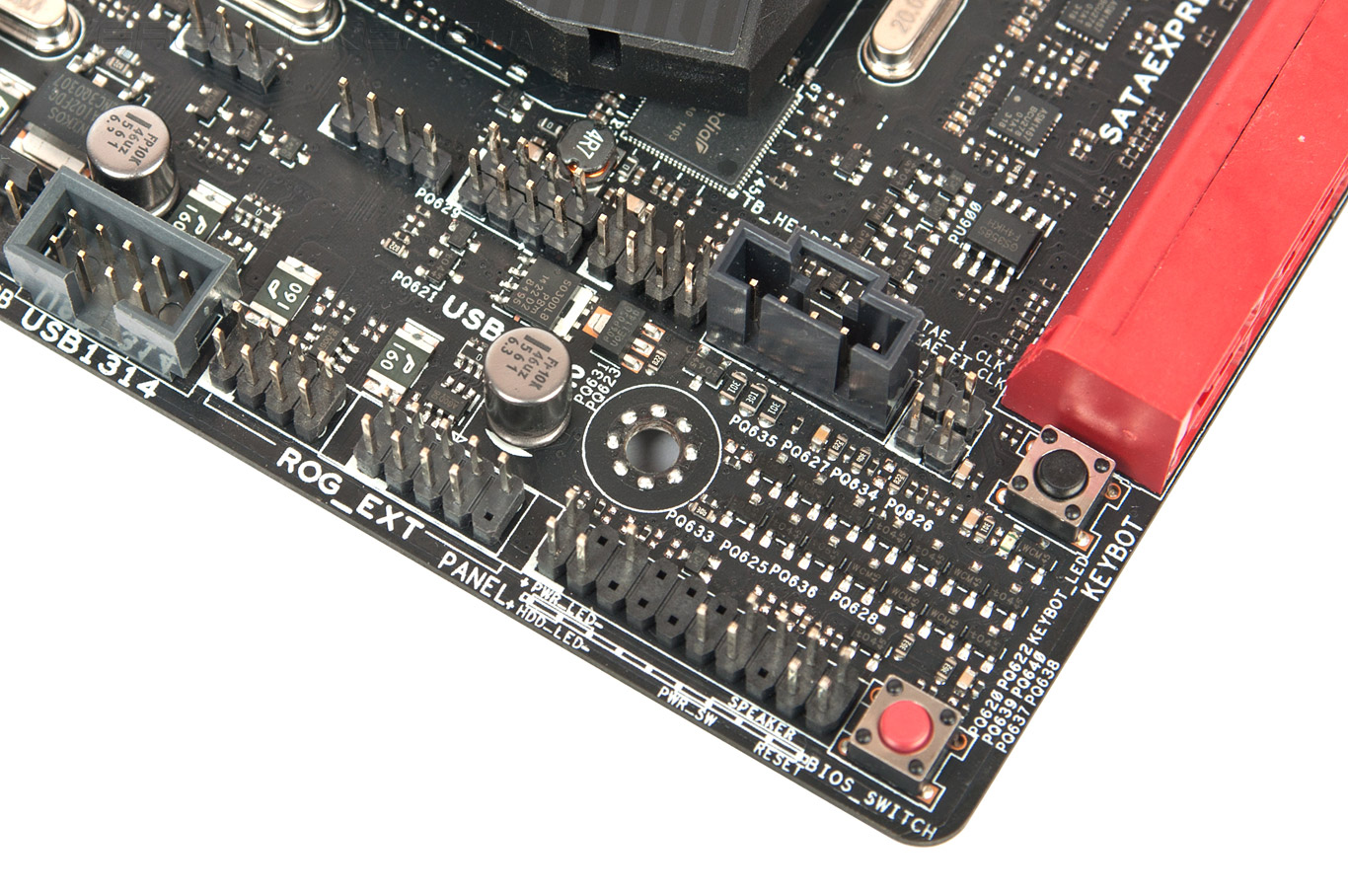

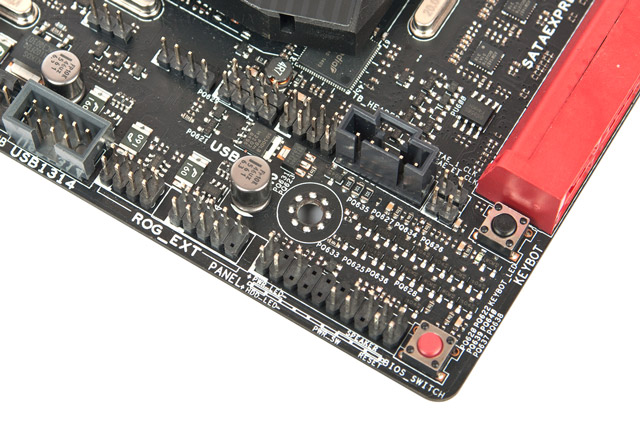

Любители разгона наверняка оценят тот факт, что системная плата оснащена двумя ПЗУ с прошивками и кнопкой BIOS_Switch, позволяющей выбирать, с какой микросхемы EEPROM будет выполняться следующая загрузка UEFI. Не забыли разработчики и про поклонников виртуальных сражений, для них предлагается функция KeyBot, которая позволяет записывать макрокоманды и назначать «горячие клавиши» на любой клавиатуре.

ASUS Rampage V Extreme

В конструкции Rampage V Extreme есть целым ряд элементов, предназначенных для оптимизации процесса разгона в условиях открытого стенда. Материнская плата оснащена контрольными точками для измерения напряжений ProbeIt, диагностическими светодиодами Q-Led, отображающими процесс инициализации подсистем в процесс загрузки и переключателем Slow_Mode, который позволяет принудительно понизить частоту центрального процессора. Также, имеется перемычка LN2_Mode, включающая оптимизацию системы для работы при сверхнизких температурах, индикатор кодов POST и «микрик», с помощью которого можно отключить слоты PCI Express x16. Помимо привычных клавиш включения и перегрузки, а также MemOK!, запускающей одноименную функцию загрузки безопасных параметров ОЗУ, новинка оснащена кнопкой ReTry, нажатие которой эквивалентно выключению системного блока из розетки, а также клавишей Safe_Boot, которая позволяет загрузить UEFI Setup с параметрами по умолчанию. Фактически, резервирование микросхем с прошивкой вместе с использованием кнопок ReTry и Safe_Boot позволило отказаться от функции Clear_CMOS.

ASUS Rampage V Extreme

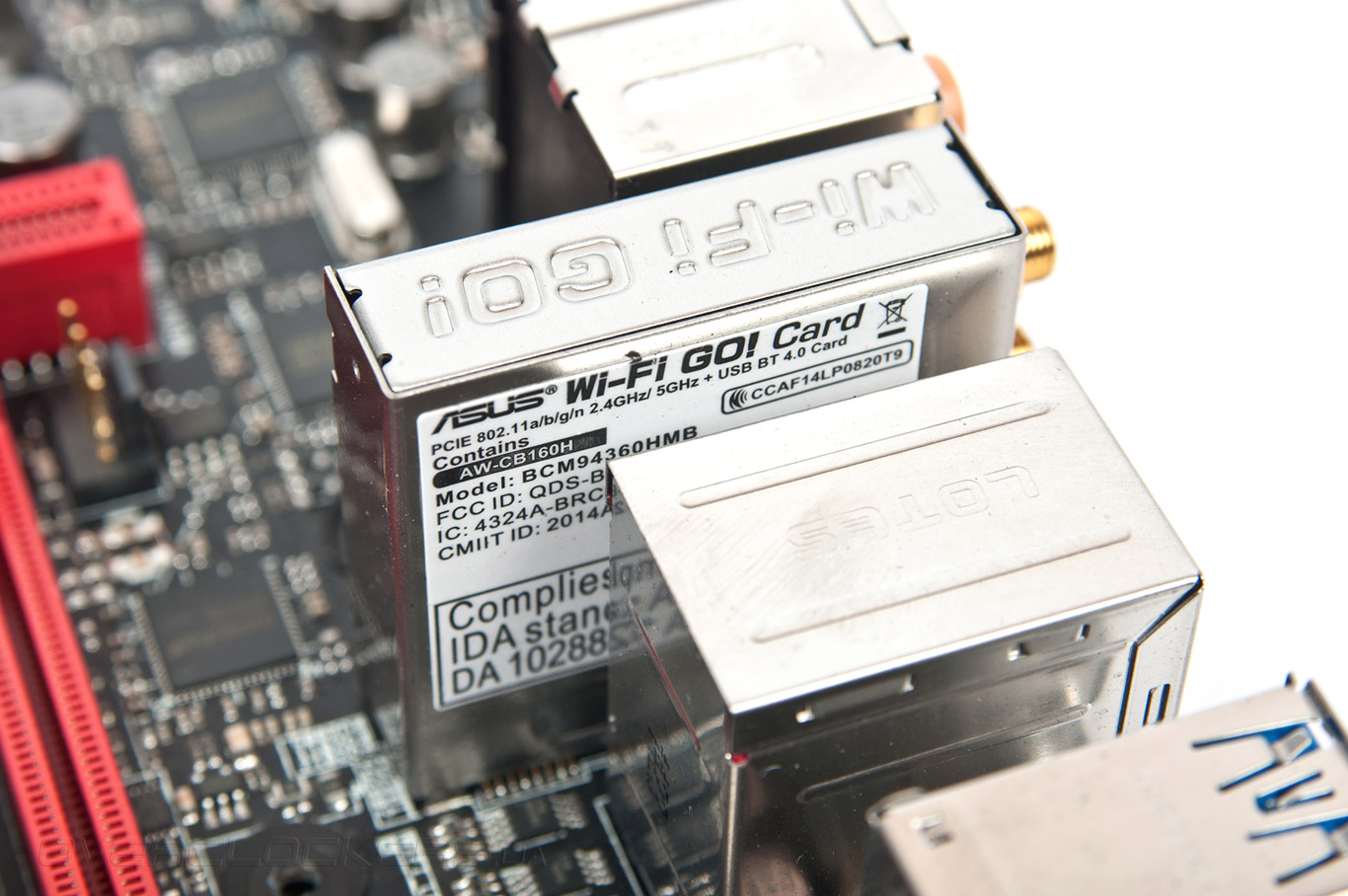

Одним из значимых конкурентных преимуществ ASUS Rampage V Extreme является поддержка беспроводных сетей Bluetooth 4.0 и Wi-Fi (IEEE 802.11a/b/g/n/ac), которую обеспечивает адаптер AzureWave AW-CB160H. В его основе лежит чипсет Broadcom BCM4360, способный функционировать в диапазонах 2,4 и 5 ГГц, и развивать скорость до 1300 Мбит/с при работе в режиме MIMO 3T3R (3 передатчика, 3 приемника).

ASUS Rampage V Extreme

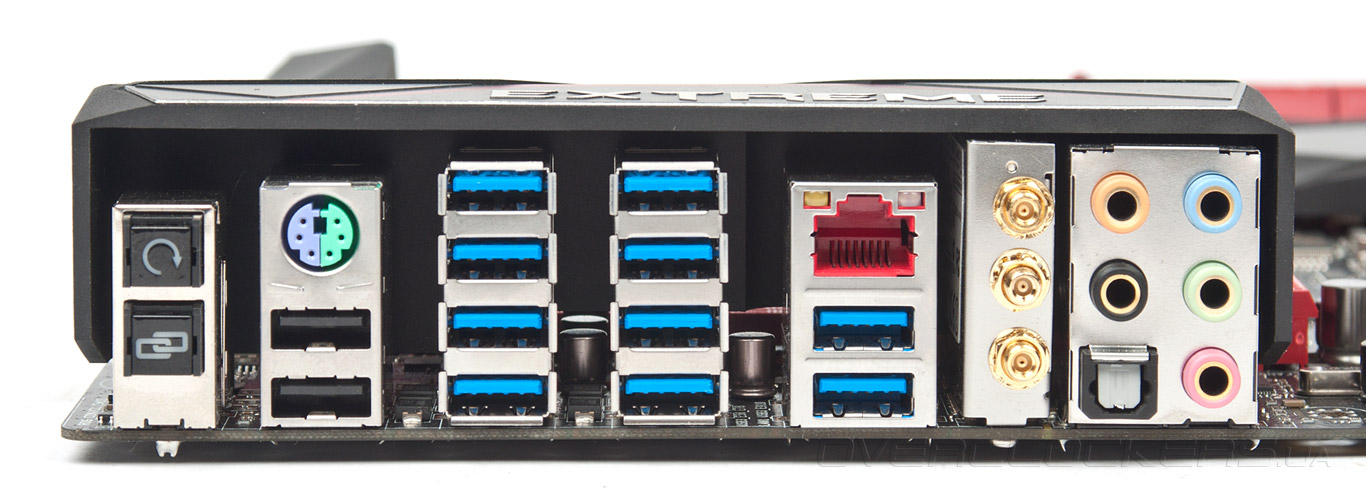

Подключение к локальной сети Gigabit Ethernet у новинки реализовано на базе контроллера Intel I218V. Для работы с периферийными устройствами служат шесть портов USB 2.0 и 14 интерфейсов USB 3.0, из которых десять каналов организованны с помощью системной логики, работающей в паре с двумя USB-хабами ASMedia ASM1074, а два оставшихся подключены к дополнительному контроллеру ASMedia ASM1042. Таким образом, на задней панели материнской платы расположились:
  • кнопки USB BIOS Flashback и ROG Connect;
  • комбинированный разъем PS/2 и два порта USB 2.0;
  • десять интерфейсов USB 3.0;
  • сетевая розетка RJ-45;
  • три ВЧ-разъема для подключения антенн Wi-Fi;
  • пять аналоговых аудиовыходов;
  • оптический порт S/PDIF.
ASUS Rampage V Extreme

Здесь следует упомнить пару слов о функциях USB BIOS Flashback и ROG Connect. Если первая из них, предназначенная для восстановления и обновления прошивки с USB-накопителя, довольно часто встречается на «материнках» ASUS всех ценовых диапазонов, то вторая технология являлась прерогативой старших моделей семейства Republic of Gamers. С ее помощью можно осуществлять управление параметрами разгона и мониторинг системы с удаленного ПК, на котором установлено специальное клиентское ПО. Для обмена данными используется сигнальный кабель с двумя разъемами USB 2.0 тип «А», но как раз такого шнура в комплекте материнской платы и не оказалось!
