Обзор и тестирование материнской платы ASUS Maximus VI Formula

Мы продолжаем знакомить вас с материнскими платами ASUS линейки Republic of Gamers для процессоров Intel Haswell. Несмотря на все преимущества, среди протестированных нами моделей сложно сделать однозначный выбор. Например, Maximus VI Extreme, бесспорно, хороша, но её высокая цена отпугнет большинство потенциальных покупателей, бюджетная Maximus VI Hero лишена многих особенностей, присущих серии ROG, а компактная Maximus VI Impact в силу своих миниатюрных размеров имеет узкую сферу применения. Неплохим вариантом может стать Maximus VI Gene, но слишком силен стереотип, что материнская плата для настоящих экстремалов не может иметь форм-фактор mATX. Но в продуктовой линейке Republic of Gamers имеется еще одна модель — ASUS Maximus VI Formula, претендующая на звание лучшей в классе.

ASUS MAXIMUS VI Formula

Данная системная плата предназначена для экстремальных оверклокеров, любителей компьютерных видеоигр и просто обеспеченных пользователей, которые превыше всего ценят надежность и максимальные возможности расширения. Со спецификациями новинки можно ознакомиться из следующей таблицы:

Модель ASUS Maximus VI Formula
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (x16+x0+x0, x8+x8+x0, x8+x4+x4)
3 PCI Express 2.0 x1
1 mini-PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор) Intel HD Graphics 4600
Видеоразъемы DisplayPort, HDMI
Количество подключаемых вентиляторов 8x 4pin
Порты PS/2
Порты USB 8 x 3.0 (6 разъемов на задней панели, Intel Z87+ASM1074)
8 x 2.0 (4 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
4 канала SATA 6 Гбит/с (ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук SupremeFX (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DirectKey, MemOK!, mPCIe Combo II, ROG Connect, USB BIOS Flashback, адаптер беспроводных сетей Bluetooth 4.0/Wi-Fi (IEEE 802.11 b/g/n/ac), индикатор кодов POST, кнопки включения и перегрузки, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Системная плата Maximus VI Formula упакована в массивную картонную коробку, снабженную удобной ручкой для переноски. В её облике без труда узнается продукт ASUS из серии ROG.

ASUS MAXIMUS VI Formula

Лицевая сторона упаковки кроме логотипа производителя и наименования модели, не несет полезной информации, а данные о ключевых конструктивных особенностях новинки находится на развороте под фальшь-крышкой.

ASUS MAXIMUS VI Formula

С обратной стороны коробки производитель приводит краткую спецификацию системной платы, конфигурацию разъемов задней панели и делает акцент на фирменных технологиях, таких как гибридная система охлаждения VRM CrossChill, продвинутый звуковой адаптер SupremeFX, преобразователь напряжения Extreme Engine Digi+ III с цифровым управлением, а также поддержка дочерней платы mPCIe Combo II. Обо всех этих и других особенностях новинки мы расскажем в процессе сегодняшнего обзора.

ASUS MAXIMUS VI Formula

Как и подобает продукту из серии Republic of Gamers, ASUS Maximus VI Formula имеет богатый набор аксессуаров, включающий:
  • заглушку на заднюю панель I/O Shield;
  • восемь кабелей SATA 6 Гбит/с;
  • мостик NVIDIA SLI;
  • дочернюю плату mPCIe Combo II с установленным адаптером беспроводных сетей;
  • набор коннекторов Q-Connectors;
  • антенну Wi-Fi;
  • комплект наклеек для маркировки кабелей SATA;
  • табличка на ручку двери «DO NOT DISTURB Champion in action/ENTER Champion to break»;
  • DVD-диск с драйверами и ПО;
  • подробное руководство пользователя;
  • наклейку с логотипом ROG.
ASUS MAXIMUS VI Formula

В отличие от Maximus VI Extreme новинка не комплектуется внешним модулем для управления и мониторинга OC Panel и кабелем ROG Connect. Зато среди дополнительных принадлежностей есть дочерняя плата mPCIe Combo II, которая оснащена слотом M.2 (NGFF, Next Generation Form Factor) для установки миниатюрных SSD, и разъемом mini-PCI Express 2.0 x1.

ASUS MAXIMUS VI Formula

Последний занят адаптером AzureWave AW-CE123H на чипсете Broadcom BCM4352, обеспечивающем совместимость с беспроводными сетями Bluetooth 4.0 и Wi-Fi стандарта 802.11a/b/g/n/ac с поддержкой скоростей передачи от 433 Мбит/с и выше. При помощи комплектного программного обеспечения ASUS Wi-Fi GO! пользователи могут превратить персональный компьютер в DLNA-хаб, беспроводную точку доступа или организовать удаленное управление мультимедийными функциями с мобильного устройства, работающего под управлением Android или iOS.

ASUS MAXIMUS VI Formula


Дизайн

Внешний вид Maximus VI Formula совершенно неординарный, всю поверхность материнской платы покрывает кожух ROG Armor, подобный тем, что встречаются на моделях ASUS Sabertooth.

ASUS MAXIMUS VI Formula

Усилительная пластина, расположенная с обратной стороны, играет роль каркаса жесткости, предотвращая деформацию текстолита. Последнее особенно актуально при эксплуатации системной платы в условиях открытого стенда.

ASUS MAXIMUS VI Formula

Кожух выполнен из специального атермического материала и по задумке создателей ROG Armor должен предотвращать нежелательный нагрев материнской платы, например, горячим воздухом из систем охлаждения мощных видеокарт. Для установки последних ASUS Maximus VI Formula располагает тремя разъемами PCI Express 3.0 x16, которые могут работать в режимах «х8+х8» или «х8+х4+х4», обеспечивая поддержку конфигураций AMD CrossFireX и NVIDIA SLI. Для работы плат расширения служат три разъема PCI-E 2.0 x1.

ASUS MAXIMUS VI Formula

Из спорных решений отметим тот факт, что ROG Armor частично накрывает радиаторы силовой подсистемы, и, если так же ASUS Sabertooth Z87 комплектовалась 40-мм вытяжным вентилятором, то новинка данной опции лишена. Зато, Maximus VI Formula позволяет подключить систему охлаждения VRM к контуру СВО, для чего под резиновыми заглушками скрываются отверстия для установки фиттингов.

ASUS MAXIMUS VI Formula

Без кожуха системная плата Maximus VI Formula выглядит не столь необычно. Её размеры составляют 305x244 мм, что соответствует формату ATХ, а все основные компоненты и разъемы расположены на привычных местах.

ASUS MAXIMUS VI Formula

С обратной стороны в районе процессорного сокета видны несколько микросхем, но их размещение не должно препятствовать монтажу систем охлаждения с массивными усилительными пластинами. Прямо по центру печатной платы находится чип, отвечающий за работу технологии ROG.

ASUS MAXIMUS VI Formula

Материнская плата оснащена четырьмя разъемами DIMM, в которые можно установить модули ОЗУ суммарным объемом до 32 ГБ. Новинка базируется на системной логике Intel Z87, обеспечивающей максимальные возможности расширения и официальную поддержку разгона процессоров серии «К». Для подключения дисковых накопителей ASUS Maximus VI Formula располагает шестью чипсетными портами SATA 6 Гбит/с с поддержкой RAID и технологии кэширования Intel SRT, и четырьмя дополнительными разъемами SATA 6 Гбит/с, подключенными к паре контроллеров ASMedia ASM1061.

ASUS MAXIMUS VI Formula

Повышенное внимание в конструкции материнской платы уделено реализации звуковой подсистемы SupremeFX. Аналоговые цепи отделены экранирующим зазором в проводниках, HD-аудиокодек Realtek ALC1150 накрыт металлическим экраном. В схеме используются малошумящие операционные усилители Ti N5532 и Ti LM4562, а в качестве емкостей установлены полимерные конденсаторы ELNA и тонкопленочные WIMA. «Фишкой» звуковой подсистемы Maximus VI Formula является наличие отдельного ЦАП Cirrus Logic CS4398 со средневзвешенным соотношением сигнал/шум на уровне –120 дБ для организации отдельного выхода на наушники, а для работы с выскоомными гарнитурами применён интегральный усилитель TPA6120A2.

ASUS MAXIMUS VI Formula

За работу гигабитной локальной сети отвечает контроллер Intel I217V. Поддержка восьми портов USB 3.0 реализована следующим образом: пара чипсетных каналов выведена на заднюю панель, еще два сделаны в виде внутренних разъемов, а к двум другим подключен концентратор ASMedia ASM1074, который добавляет поддержку четырех портов USB 3.0. В итоге, на задней панели материнской платы расположились:
  • кнопка Clear CMOS;
  • комбинированная клавиша ROG Connect/USB BIOS Flashback;
  • четыре разъема USB 2.0 и шесть USB 3.0;
  • сетевой порт RJ-45;
  • оптический выход S/PDIF;
  • видеовыходы DisplayPort и HDMI;
  • шесть аналоговых аудиовыходов.
ASUS MAXIMUS VI Formula

Новинка поддерживает технологию ROG Connect, позволяющую отслеживать показания системного мониторинга и управлять параметрами быстродействия, и функцию USB BIOS Flashback, которая для обновления прошивки не требует установки модулей памяти и центрального процессора. В левом нижнем углу системной платы находятся кнопка DirectKey, служащая для входа в меню настройки, и переключатель FastBoot, активирующий режим ускоренной инициализации устройств при загрузке.

ASUS MAXIMUS VI Formula

Работу ASUS Maximus VI Formula в условиях открытого стенда облегчают клавиши включения и перегрузки, кнопка MemOK! и контактные площадки для измерения напряжения, а также индикатор кодов POST.

ASUS MAXIMUS VI Formula

На левом краю системной платы находится стандартный разъем типа «молекс», его рекомендуется использовать при установке нескольких мощных графических ускорителей.

ASUS MAXIMUS VI Formula

Для подключения вентиляторов материнская плата предлагает восемь четырехконтактных разъемов, поддерживается регулировка скорости вращения с помощью ШИМ. Для управления крыльчатками трех охладителей можно использовать температурные датчики, подключаемые к специальным разъемам, правда, сами сенсоры в комплекте Maximus VI Formula не нашлись. Система охлаждения VRM состоит из массивного радиатора, который вернее назвать водоблоком, частично приспособленным для воздушного охлаждения. Впрочем, и в таком режиме он справится с отводом тепла даже в режиме разгона.

ASUS MAXIMUS VI Formula

Основание радиатора-водоблока контактирует с силовыми элементами через толстые термопрокладки, а надежный прижим обеспечивается винтовым креплением.

ASUS MAXIMUS VI Formula

Нижняя половинка кожуха ROG Armor обеспечивает системной плате механическую прочность и предотвращает деформацию текстолита. Её роль как радиатора невелика, так как с обратной стороны печатной платы нет электронных компонентов, выделяющих большое количество тепла.

ASUS MAXIMUS VI Formula

Микросхема системной логики охлаждается небольшим радиатором, его эффективности достаточно с учетом небольшого TDP чипсета.

ASUS MAXIMUS VI Formula

Силовая подсистема Maximus VI Formula состоит из восьми фаз, формирующих напряжение VCCIN. Преобразователь управляется цифровым контроллером DIGI+ VRM, который поддерживает компенсацию от падения напряжения Load-Line Calibration и отключение неиспользуемых фаз. Напряжения к VRM подается посредством пары разъемов: черытерхконтактного AXT12V и восьмиконтактного EPS12V, но их совместная работа может понадобиться только при экстремальном разгоне.

ASUS MAXIMUS VI Formula

В качестве силовых элементов использованы интегральные сборки NexFET CSD87350Q5D производства Texas Instruments, а с обратной стороны видны восемь микросхем-драйверов IR3535M.

ASUS MAXIMUS VI Formula

UEFI Setup

В основе UEFI Setup системной платы Maximus VI Formula лежит управляющий микрокод AMI, его интерфейс был полностью переработан программистами ASUS. Возможности прошивки хорошо известны нам из предыдущих обзоров продуктов из серии Republic of Gamers, поэтому, мы остановимся лишь на её ключевых особенностях. Для базовой настройки служит режим EZ Mode, в котором пользователи могут считывать показания системного мониторинга, задавать дату и время, настраивать порядок загрузки, управлять режимом работы вентиляторов, а также включать профили Х.М.Р. для модулей ОЗУ.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Данный режим годится только для начальной конфигурации, тогда как для полного контроля над UEFI Setup служит Advanced Mode. Большинство настроек, связанных с разгоном, находятся в разделе Extreme Tweaker.

UEFI Setup ASUS MAXIMUS VI Formula

Для новичков, только постигающих азы разгона, пригодится набор профилей Overclocking Presets, которые помогут быстро поднять производительность без риска для аппаратного обеспечения.

UEFI Setup ASUS MAXIMUS VI Formula

В меню Extreme Tweaker пользователи могут управлять BCLK, множителями вычислительных ядер и Uncore-части, а также увеличивать частоту ОЗУ вплоть до 3200 МГц.

UEFI Setup ASUS MAXIMUS VI Formula

Здесь же находится опция CPU Level UP, отвечающая за автоматический разгон центрального процессора. Можно выбрать один из трех режимов: от скромного 4.20G, до агрессивного 4.60G.

UEFI Setup ASUS MAXIMUS VI Formula

Возможности прошивки Maximus VI Formula по управлению напряжениями удовлетворят самого искушенного эксперта по разгону.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Список регулировок богат, а их граничные значения годятся даже для смелых экспериментов с жидким азотом. Перечень напряжений, их диапазоны и шаг изменения указаны в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

Многочисленные настройки оперативной памяти сосредоточены во вкладке DRAM Timing Control.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Помимо ручной настройки UEFI Setup новинки предлагает набор предустановленных профилей разгона для модулей ОЗУ, построенных на популярных среди любителей разгона чипах DRAM.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Для получения базовой информации об установленных графических ускорителях и модулях оперативной памяти служит вкладка GPU.DIMM Post, а в подменю DIGI+ Power Control находятся настройки цифровой подсистемой питания, такие как управление Load-line calibration, частотой переключения силовых элементов VRM, а также активация защиты от перегрева, превышения тока и напряжения.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

Раздел Tweaker’s Paradise предназначен для опытных оверклокеров. Здесь настраиваются опции, способные улучшить разгонный потенциал.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Здесь же регулируются некоторые второстепенные напряжения:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
PCH ICC Voltage 0,6–2,2 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

Управление встроенным в процессор регулятором напряжения находится во вкладке CPU Power Management. Помимо этого, здесь включается энергосбережение EIST и настраивается работа технологии Intel Turbo Boost.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Меню Main предназначено для установки даты и времени, отображения подробной информации о версии управляющего микрокода и выбора языка интерфейса.

UEFI Setup ASUS MAXIMUS VI Formula

Раздел Advanced отвечает за управление функциями расширения материнской платы. Здесь находятся настройки системной логики и многочисленных дополнительных контроллеров.

UEFI Setup ASUS MAXIMUS VI Formula

Подробная информация о центральном процессоре и управление его специфическими функциями, такими как виртуализация или аппаратная защита от вирусов, содержатся во вкладке CPU Configuration. Здесь же находится подменю CPU Power Management Configuration, в котором настраивается энергосбережение.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

Функции аппаратного мониторинга сосредоточены в разделе Monitor.

UEFI Setup ASUS MAXIMUS VI Formula

Вкладка Voltage Monitor отображает значение напряжений на процессоре, модулях ОЗУ и основных шинах питания. В подменю Temperature Monitor выводятся показания температурных датчиков системной логики и центрального процессора, температура в трех точках силовой подсистемы, а также данные, считываемы с трех внешних термопар.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

Скорости вращения вентиляторов можно узнать в подразделе Fan Speed Monitor, а для настройки их режимов работы служит вкладка Fan Speed Control. Для двух крыльчаток процессорного охладителя и трех корпусных «карлосонов» можно выбрать предустановленный профиль, либо вручную задать зависимость скорости вращения от температур, а для трех оставшихся — настроить обороты в соответствии с показаниями внешних термодатчиков.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Из дополнительных возможностей прошивка ASUS Maximus VI Formula предлагает утилиту EZ Flash 2 для обновления управляющего микрокода и подпрограмму SSD Secure Erase, предназначенную для гарантированного удаления данных с твердотельных накопителей.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

Для сохранения восьми профилей с пользовательскими настройками служит функция OC Profile, а с помощью SPD Information можно получить информацию о параметрах модулей ОЗУ.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

Наконец, вкладка ROG OC-Panel H-Key Configure предназначена для настройки «горячей клавиши» внешнего модуля OC Panel.

UEFI Setup ASUS MAXIMUS VI Formula


Комплектное ПО

Среди всех системных плат ASUS продукты линейки Republic of Gamers комплектуются самым богатым набором ПО, и новинка не является исключением. Для разгона, управления энергосбережением, системного мониторинга и настройки работы вентиляторов служит приложение Dual Intelligent Processor 4, входящее в состав программного пакета AI Suite 3.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

Мы не видим повода в очередной раз перечислять все достоинства этой программы — их масса! Зато, остановимся на очевидных недостатках, например, невозможности управления частотой оперативной памяти, а также отсутствию настроек таймингов. К счастью, последний недостаток компенсируется отдельной утилитой Mem TweakIt, которая предлагает регулировки множества параметров модулей ОЗУ.

ASUS Mem TweakIt

Специально для любителей разгона производитель предлагает программу TurboV Core, предназначенную для регулировки базовой частоты и напряжения. Благодаря своей простоте и аскетичному интерфейсу эта утилита как нельзя лучше подходит для серьезных экспериментов по оверклокингу.

ASUS TurboV Core

Для реализации технологии ROG Connect служит программный продукт RC TweakIT, который устанавливается на клиентский ПК. Среди его возможностей значатся отображение показаний системного мониторинга, управление параметрами быстродействия, отображение кодов POST, а также удаленные включение и перегрузка.

ASUS ROG ConnectASUS ROG Connect

Из дополнительных программ интерес вызывает небольшая утилита Boot Settings, служащая для входа в меню настройки при следующей загрузке — возможность отнюдь не лишняя, учитывая скорость, с которой загружается плата в режиме Fast Boot.

ASUS Boot Settings

Также, в комплекте с ASUS Maximus VI Extreme поставляется пара полезных программ. Одна из них — GameFirst II, с ее помощью пользователи могут управлять пропускной способностью сетевого соединения для достижения максимального fps в онлайн-баталиях.

ASUS GameFirst II

Вторая программа называется RAMDisk. Как следует из названия, утилита предназначена для создания в области ОЗУ виртуального логического диска.

ASUS RAMDisk

Разгонный потенциал

Оценить запас прочности ASUS Maximus VI Formula нам помогал процессор Intel Core i7-4770K, подвергшийся замене малоэффективного тероминтерфейса между полупроводниковым кристаллом и крышкой теплораспределителя на «жидкий металл». Увы, даже после модификации разгонный потенциал нашего CPU оставляет желать лучшего. При повышении CPU Core Voltage на 0,15 В процессор заработал на частоте 4600 МГц, в нагрузке напряжение на вычислительных ядрах не превышало 1,366 В, а температура оставалась в разумных пределах. Однако, малейшее увеличение частоты приводило к «синему экрану смерти», а дальнейшее повышение напряжения вызывало перегрев и включение режима пропуска тактов.

ASUS MAXIMUS VI Formula

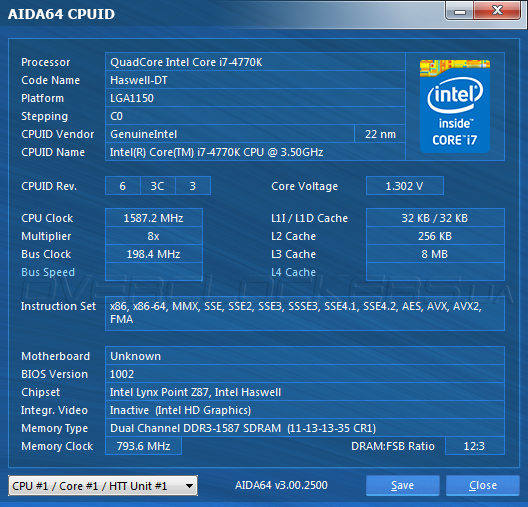

В части разгона базовой частоты новинка обновила рекорд нашей тестовой лаборатории, добившись результата в 198,4 МГц!

ASUS MAXIMUS VI Formula

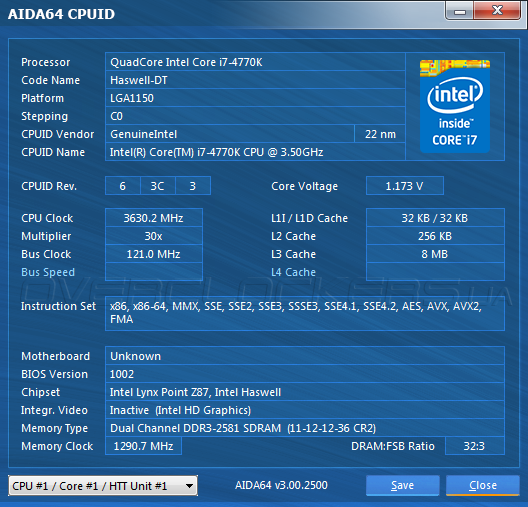

Форсирование режима подсистемы ОЗУ принесло щедрые плоды — тестовые модули ОЗУ G.Skill F3-2400C10D-8GTX заработали на частоте 2580 МГц с таймингами 11-12-12-36-2Т, что является очень хорошим показателем.

ASUS MAXIMUS VI Formula

Автоматический разгон, напротив, не преподнес ни малейшей неожиданности, прошивка Maximus VI Formula имеет те же возможности, что и другие представительницы семейства ROG. Пользователи могут выбрать профиль Gamer’s OC Profile, либо активировать функцию CPU Level Up, и в том и в другом случае результаты примерно одинаковы. На сей раз мы остановились на использовании CPU Level Up со значением 4.40GHz, после активации которого процессор заработал на частоте 4400 МГц при напряжении 1,25 В, а для модулей ОЗУ установился режим 2400 МГц. От применения Gamer’s OC Profile пришлось отказаться, так как его включение не позволяет задействовать профили X.M.P. для оперативной памяти.

ASUS MAXIMUS VI Formula


Тестовый стенд

Исследование разгонного потенциала и оценка быстродействия ASUS Maximus VI Formula проводились в составе такой конфигурации:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: MSI N670 PE 2GD5/OC (NVIDA GeForce GTX 670);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: GeForce 327.23 от 19.09.2013.
Во время тестов технология Intel Turbo Boost и процессорные функции энергосбережения работали в штатном режиме, а память функционировала на частоте 1600 МГц с задержками 9-9-9-27-1T. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, никаких других настроек, направленных на повышение быстродействия, не проводилось. В качестве соперниц для героини сегодняшнего обзора выступили ASUS Maximus VI Extreme и MSI Z87 XPower. Во время тестов с системные платы работали под управлением таких версий UEFI:
  • ASUS Maximus VI Formula (UEFI Setup 1002 от 30.10.2013);
  • ASUS Maximus VI Extreme (UEFI Setup 0804 от 19.08.2013;
  • MSI Z87 XPower (UEFI Setup V1.1 от 08.08.2013).
Каждый из тестов повторялся не менее трех раз, по результатам которых рассчитывался средний результат. Для тестирования был использован следующий набор ПО:
  • AIDA64 3.00.2500 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (v1.1.111);
  • Futuremark 3DMark (v1.0);
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution;
  • Metro: Last Light.

Результаты тестирования

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

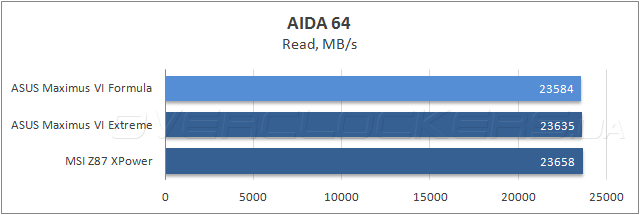

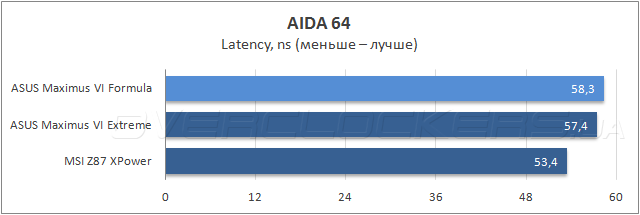

Тестирование пропускной способности оперативной памяти в низкоуровневом бенчмарке Cache & Memory benchmark из состава информационно-диагностического пакета AIDA64 показало, что производительность ОЗУ у новинки находится на уровне лучших системных плат для процессоров Intel Haswell. Минимальное отставание наблюдалось лишь в тесте копирования данных и при измерении латентности.

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

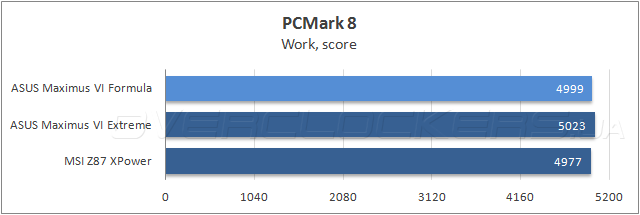

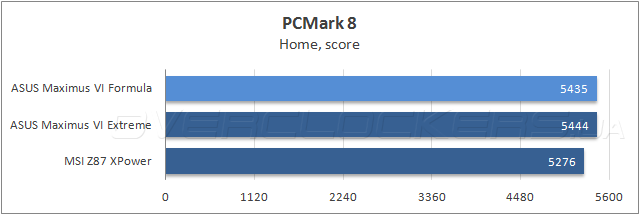

Судя по результатам в тестовом пакете Futuremark PCMark 8 при работе с прикладными программами Maximus VI Formula демонстрирует отличное быстродействие, разделив первое место с другой моделью ASUS — Maximus VI Extreme.

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

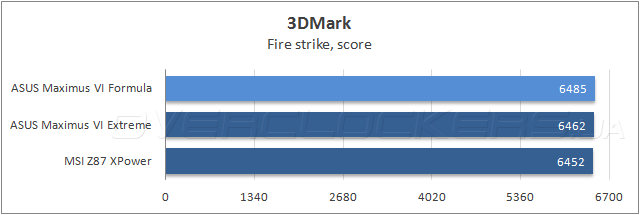

А в полусинтетическом игровом бенчмарке Futuremark 3DMark новинка завоевала заслуженную победу, пусть немного, но опередив двух других конкурсанток.

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

Тестирование ASUS MAXIMUS VI Formula

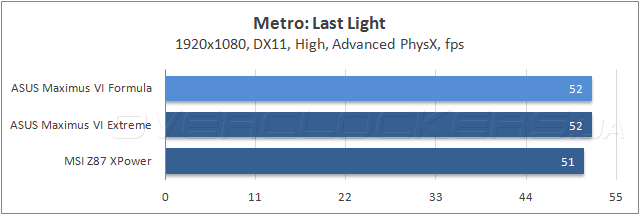

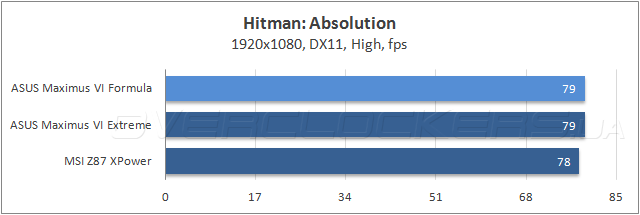

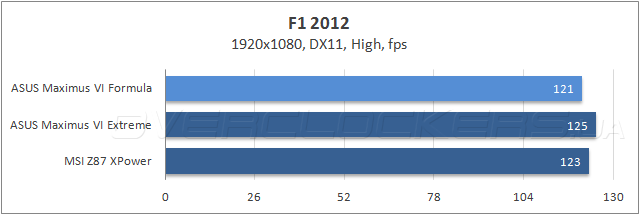

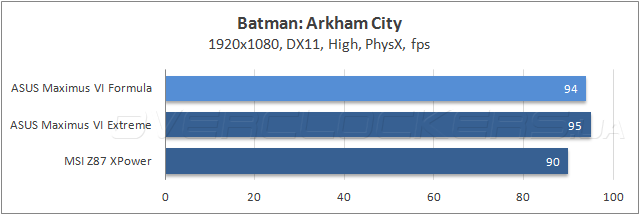

В реальных игровых приложениях ASUS Maximus VI Formula обеспечила отличную частоту смены кадров, лишь в симуляторе F1 2012 наблюдалось небольшое отставание fps от «старшей сестры».


Энергопотребление

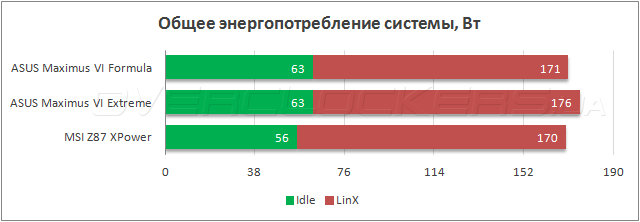

При помощи прибора Basetech Cost Control 3000 мы измерили пиковую величину потребляемой мощности тестовых стендов при максимальной нагрузке на центральный процессор в программе LinX, а также среднее значение энергопотребления во время простоя системы.

Тестирование ASUS MAXIMUS VI Formula

По части энергоэффективности ASUS Maximus VI Formula продемонстрировала не самые лучшие результаты. В простое её потребление энергии заметно превысило показатели Z87 XPower, тогда как в нагрузке новинка показала экономичность практически на уровне флагманской модели MSI.


Выводы

В процессе обзора ASUS Maximus VI Formula мы поняли, что, возможно, наконец-то нашли лучшую системную плату для любителей разгона Intel LGA1150. Новинка сочетает продуманную конструкцию и большой запас прочности с богатыми возможности расширения и всеми необходимыми инструментами для разгона. Если добавить к этому стабильную прошивку, а также неплохой набор комплектного ПО, то мы получаем действительно качественный продукт. Отметим, что Maximus VI Formula оснащена уникальной звуковой подсистемой, аналогов которой мы ни разу не встречали среди конкурентов. При всем при этом новинка обладает адекватной стоимостью — чуть больше $300 — не так и много за модель старшего ценового диапазона. На наш взгляд, эта системная плата стала бы еще привлекательней для потенциальных покупателей, если бы защитный кожух ROG Armor предлагался в виде отдельной опции, как это сделано для ASUS Gryphon Z87, что позволило бы дополнительно снизить ценник Maximus VI Formula на пару десятков долларов США.

Что касается разгонного потенциала, то мы давно перестали требовать от тестируемых системных плат невозможного: ну не дано нашему Intel Core i7-4770K преодолеть 4600 МГц при использовании воздушного охлаждения! Однозначно, во время оверклокерских экспериментов у ASUS Maximus VI Formula оставался огромный неиспользованный запас прочности, для раскрытия которого требуется либо отборный центральный процессор, либо мощная водяная, а лучше криогенная система охлаждения. В то же время, мы вынуждены признать, что при использовании воздушных кулеров возможности разгона, предлагаемые новинкой, равно как и всеми другими моделями семейства Republic of Gamers, выглядят избыточными.

ASUS MAXIMUS VI Formula Выбор редакции: лучший продукт



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнские платы ASUS Maximus VI Formula и Maximus VI Extreme;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — процессор Core i7-4770K, накопитель Intel SSD 320 Series 300GB;
  • MSI — системная плата MSI Z87 XPower, видеокарта N670 PE 2GD5/OC;
  • Noctua — кулер Noctua NH-U14S, вентилятор NF-A15 PWM и термоинтерфейс NT-H1;
  • Syntex — блок питания Seasonic X-650.

Мир глазами оверклокера!
