Обзор материнской платы ASUS Gryphon Z87. Новинка серии TUF

Вслед за старшим представителем серии TUF для процессоров Haswell — Sabertooth Z87 — к нам в лабораторию попала младшая плата — Gryphon Z87. Она предназначена для более экономных пользователей, для которых нет нужды в использовании многочисленных слотов расширения, но требования к надёжности компонентов определенно ставятся во главу угла. Здесь также не позабыта и технология Thermal Radar 2, которая призвана обеспечить должный уровень охлаждения компонентов системы. В угоду удешевления другая технология из фирменного списка TUF-продуктов — Dust Defender — оказалась в списке опций. Иными словами, в базовой комплектации отсутствует Thermal Armor и другие аксессуары, которые, при желании, можно приобрести отдельно.

ASUS Gryphon Z87

Функциональность этого продукта непривычно скромна, как для решения такого уровня. Все элементы являются базовым набором для любой современной платы. Какие-либо сторонние контроллеры отсутствуют. Впрочем, имеющихся возможностей у Z87 целиком достаточно для современных реалий.

Модель ASUS Gryphon Z87
Чипсет Intel Z87
Процессорный разъем Socket 1150
Процессоры Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866, максимум 32 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4, 1 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы HDMI, DVI-D
Количество подключаемых вентиляторов 7 (6x 4pin, 1x 3pin)
Порты PS/2
Порты USB 6 х 3.0 (4 разъема на задней панели, Z87)
8 x 2.0 (4 разъема на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук ALC892 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Intel I217V (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI AMI UEFI
Форм-фактор uATX
Размеры, мм 244 x 244
Дополнительные возможности Возможность подключения TPM-модуля, Thunderbolt header, AMD Quad CrossFireX и NVIDIA Quad SLI, TUF Thermal Armor (поставляется отдельно), TUF Thermal Radar 2

Отметим полное отсутствие на плате отмирающих PS/2, СОМ и PCI портов.


Упаковка и комплектация

Thermal Armor и прилегающие аксессуары объединены в продукт под названием Gryphon Armor Kit, стоимость которого колеблется в пределах $50.

ASUS Gryphon Z87

Оформление обеих коробок выполнено в едином строгом стиле, не перегруженного рекламными лозунгами и пиктограммами. Самым броским из их немногочисленного количества является сообщение о пятилетнем сроке ограниченной гарантии.

ASUS Gryphon Z87

Обратная часть коробки от платы содержит её изображение, фото задней панели и таблицу с основными характеристиками, где точно указаны модели звукового и сетевого адаптеров. Рекламная информация раскрывает ту часть концепции The Ultimate Force, что реализована именно здесь. Недостающая часть разместилась на обратной стороне коробки от Armor Kit. Кроме фото не позабыли разместить весьма важную таблицу, где указан список всего того, что входит в комплект поставки.

ASUS Gryphon Z87

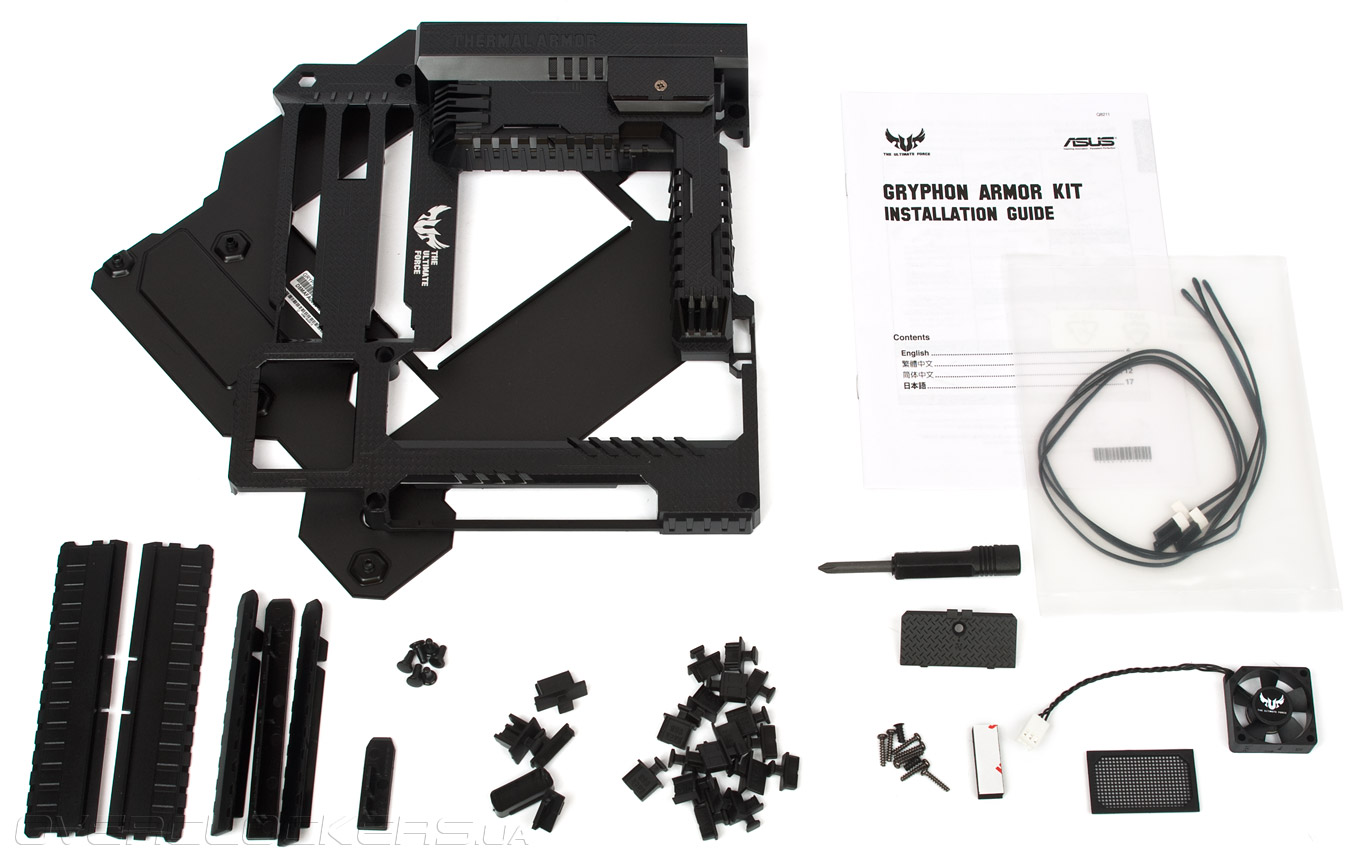

Набор включает: две пластины Thermal Armor, пластиковые заглушки для всех внутренних и наружных портов, три выносных термопары, один трёхвыводной вентилятор и пылевой фильтр к нему, отвёртку, инструкцию по выполнению монтажа (на четырёх языках).

ASUS Gryphon Z87

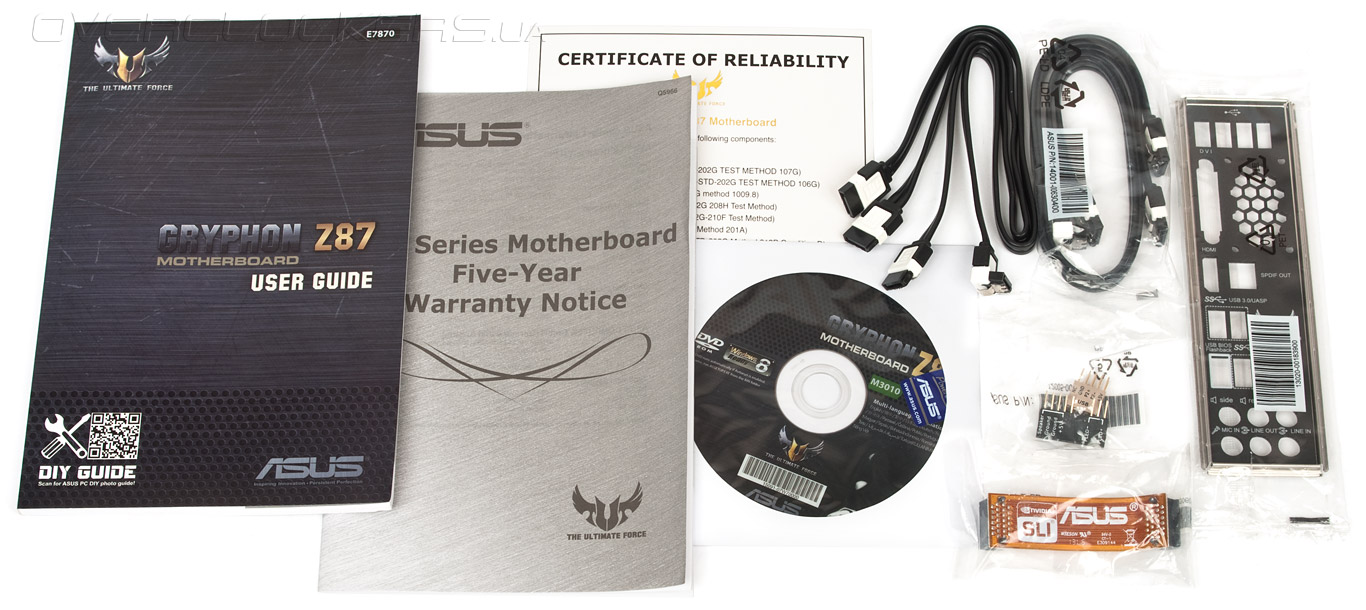

В другой коробке, помимо материнской платы, находятся:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • документы об условиях ограниченной пятилетней гарантии;
  • сертификат качества (надёжности) TUF-компонентов;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;

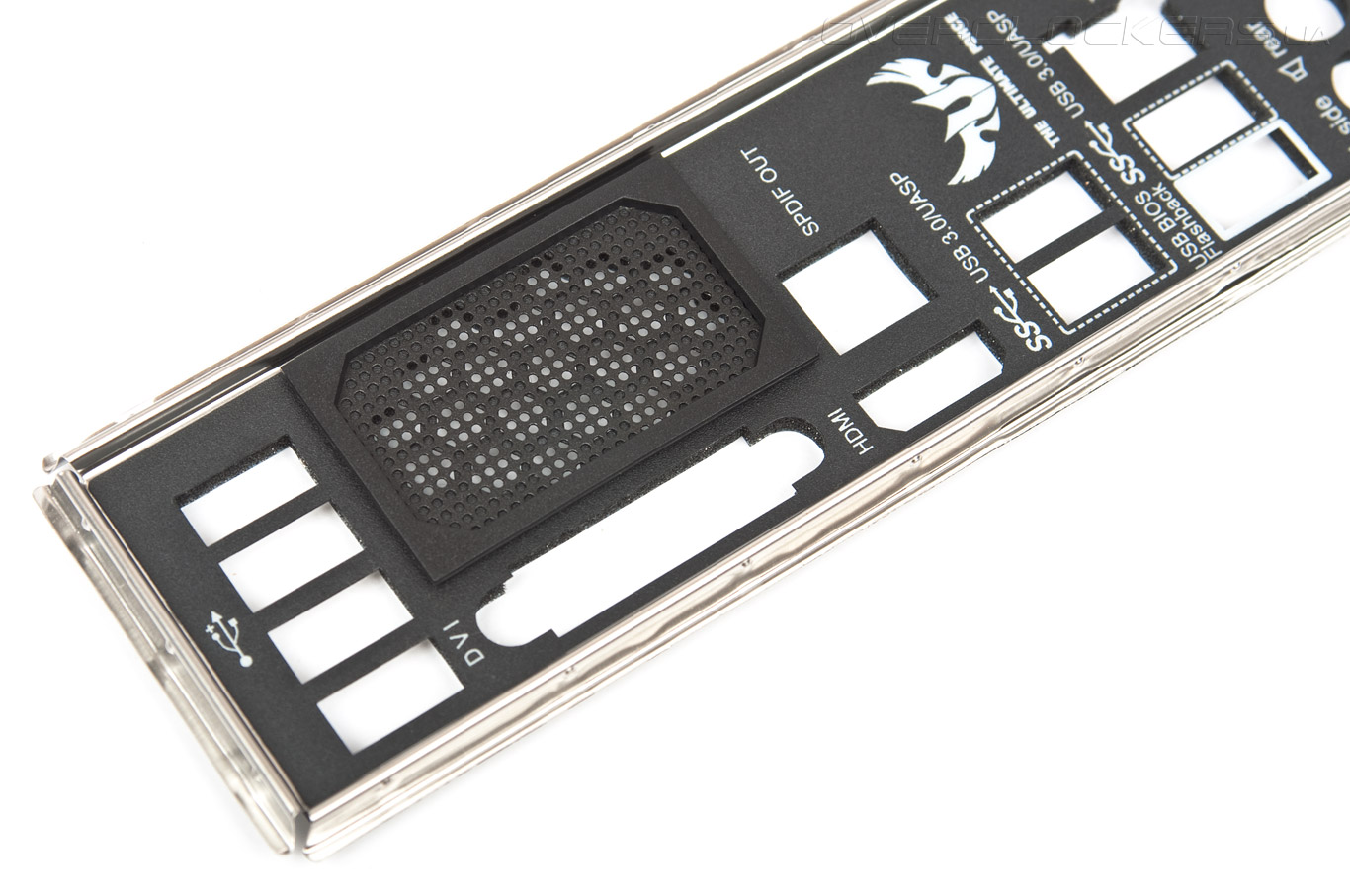

  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнезд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъемом на одном из концов;
  • один гибкий мостик для организации SLI из двух видеокарт;
  • набор переходников для удобного подключения корпусных разъемов ASUS Q-Connectors.
ASUS Gryphon Z87


Внешний вид

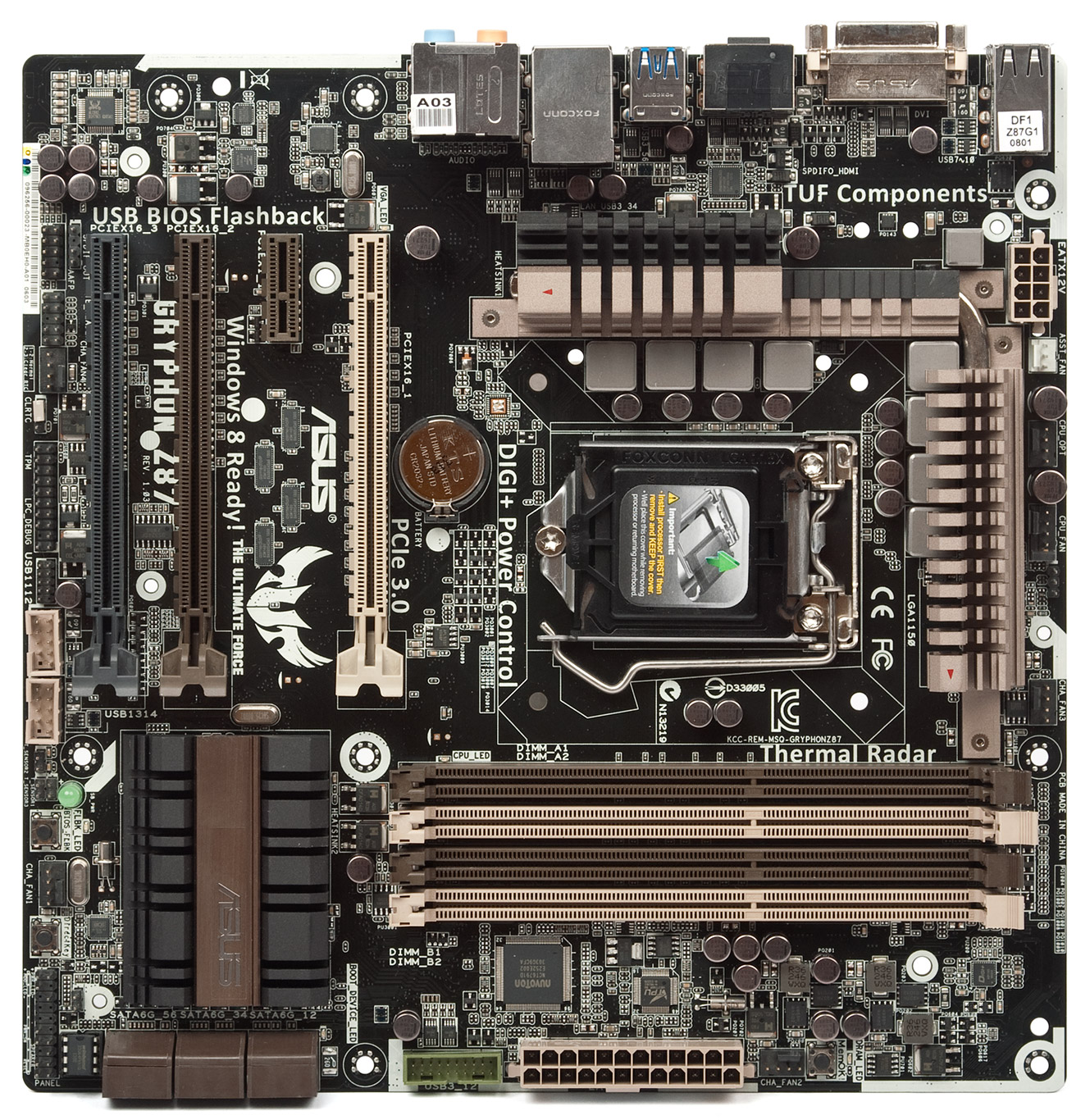

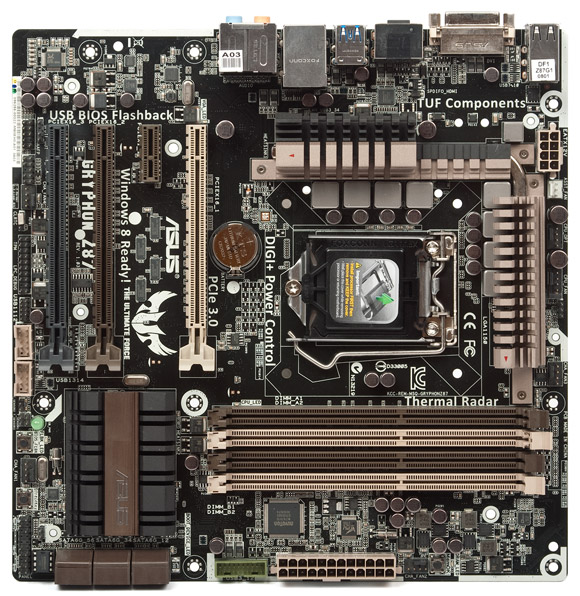

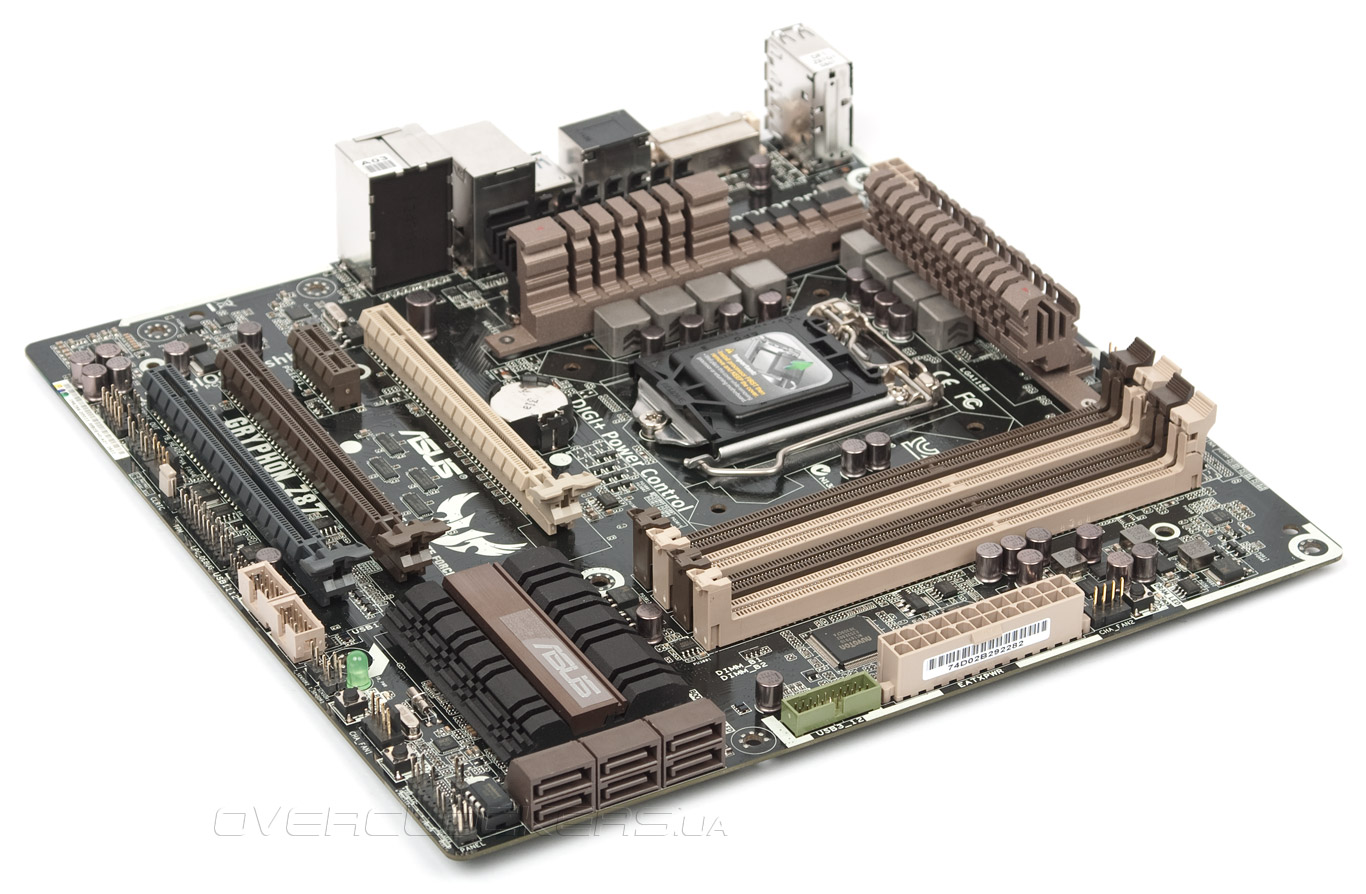

Размеры платы соответствуют стандартам mATX. Рядом с сокетом процессора разместился наиболее скоростной слот PCI-E x16. Это может повлиять на совместимость с габаритными системами охлаждения CPU.

ASUS Gryphon Z87

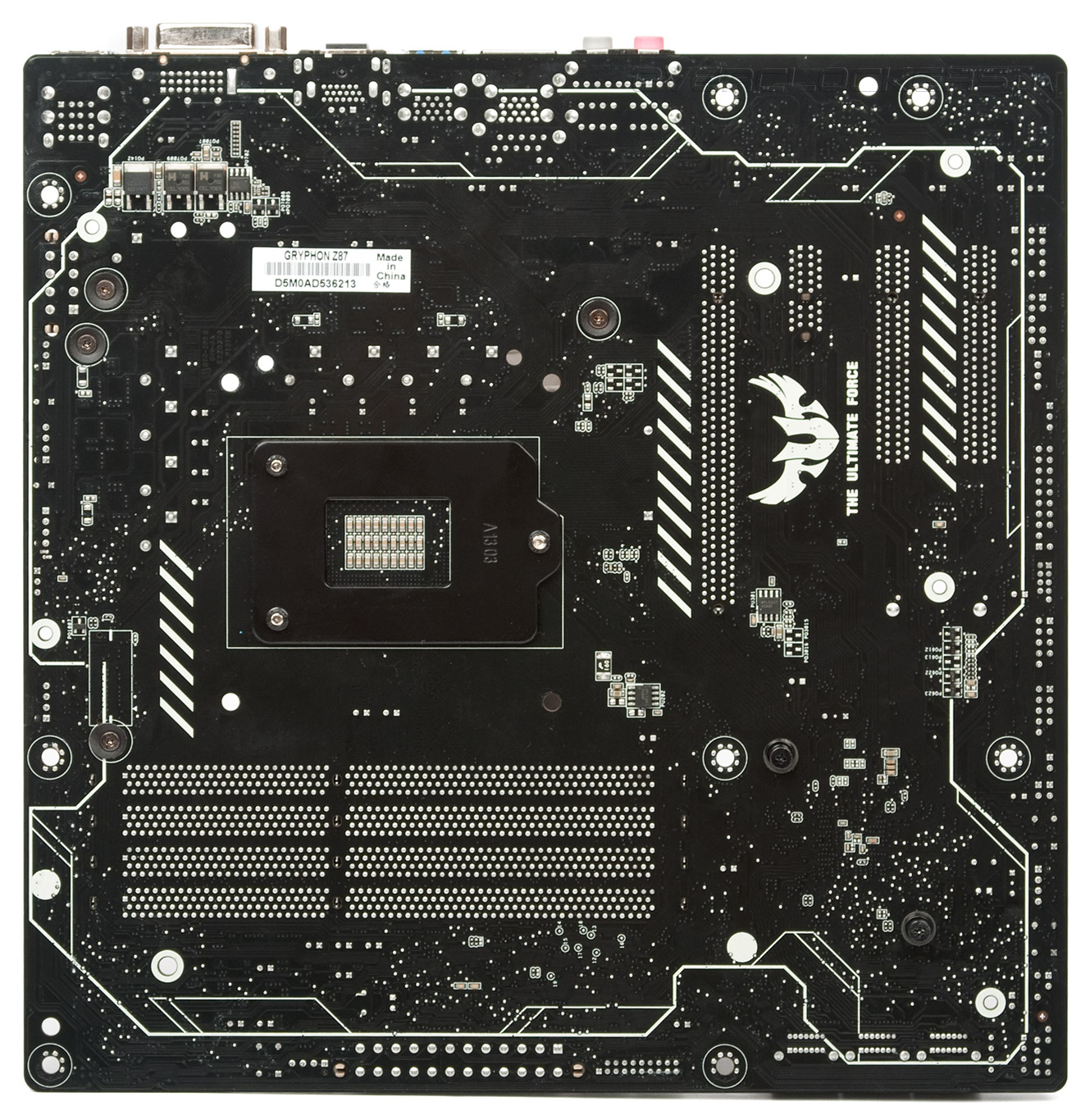

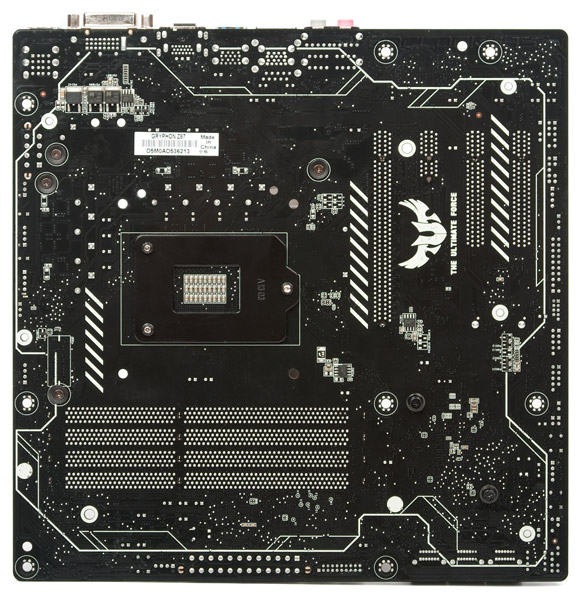

Обратная сторона практически лишена элементов. Небольшая группа расположилась в зоне VRM процессора. Таким образом инженеры высвободили место на лицевой стороне для возможной установки вентилятора.

ASUS Gryphon Z87

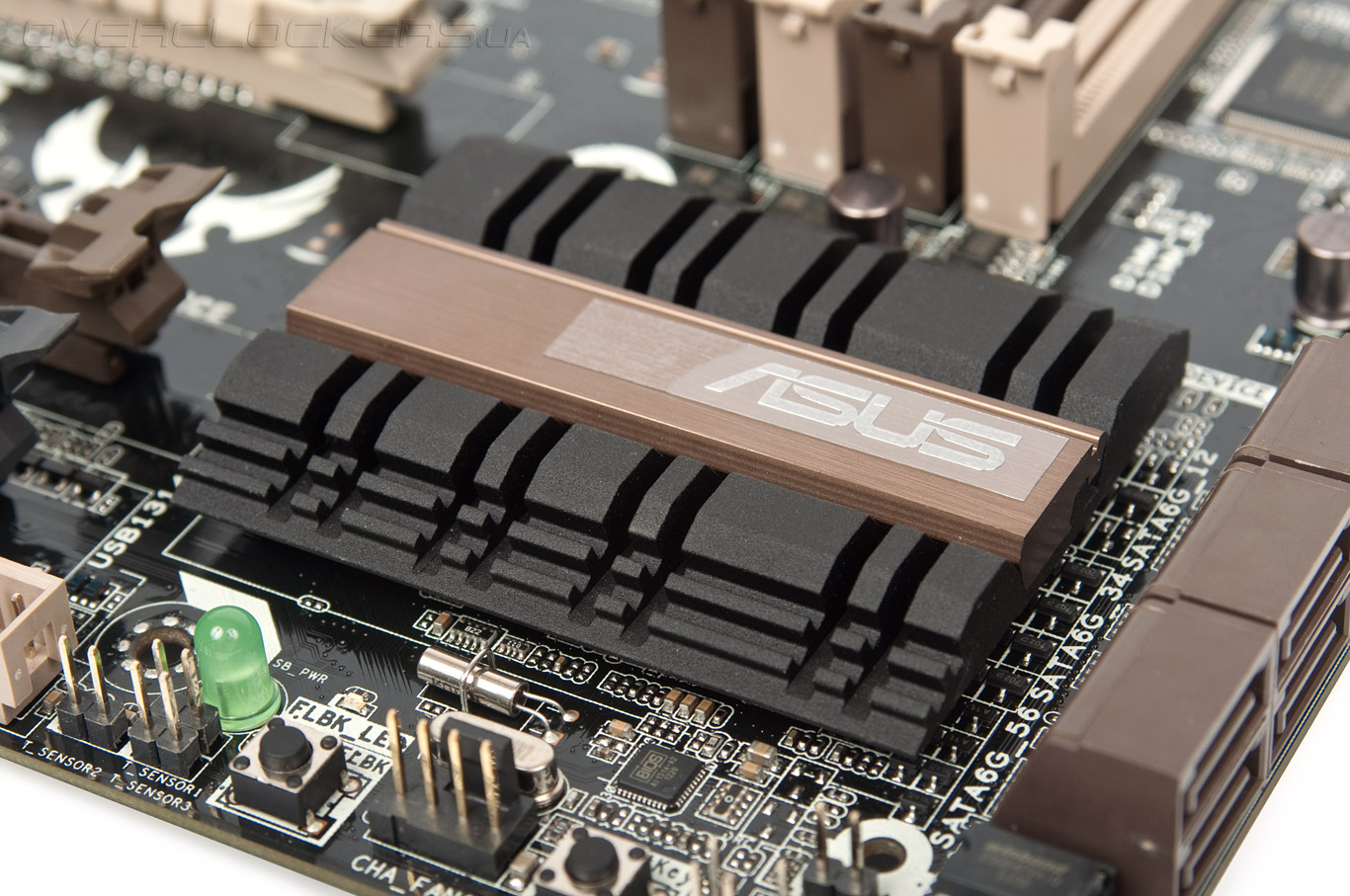

Чипсет охлаждается массивным радиатором, закрепленным к плате посредством подпружиненных винтов.

ASUS Gryphon Z87

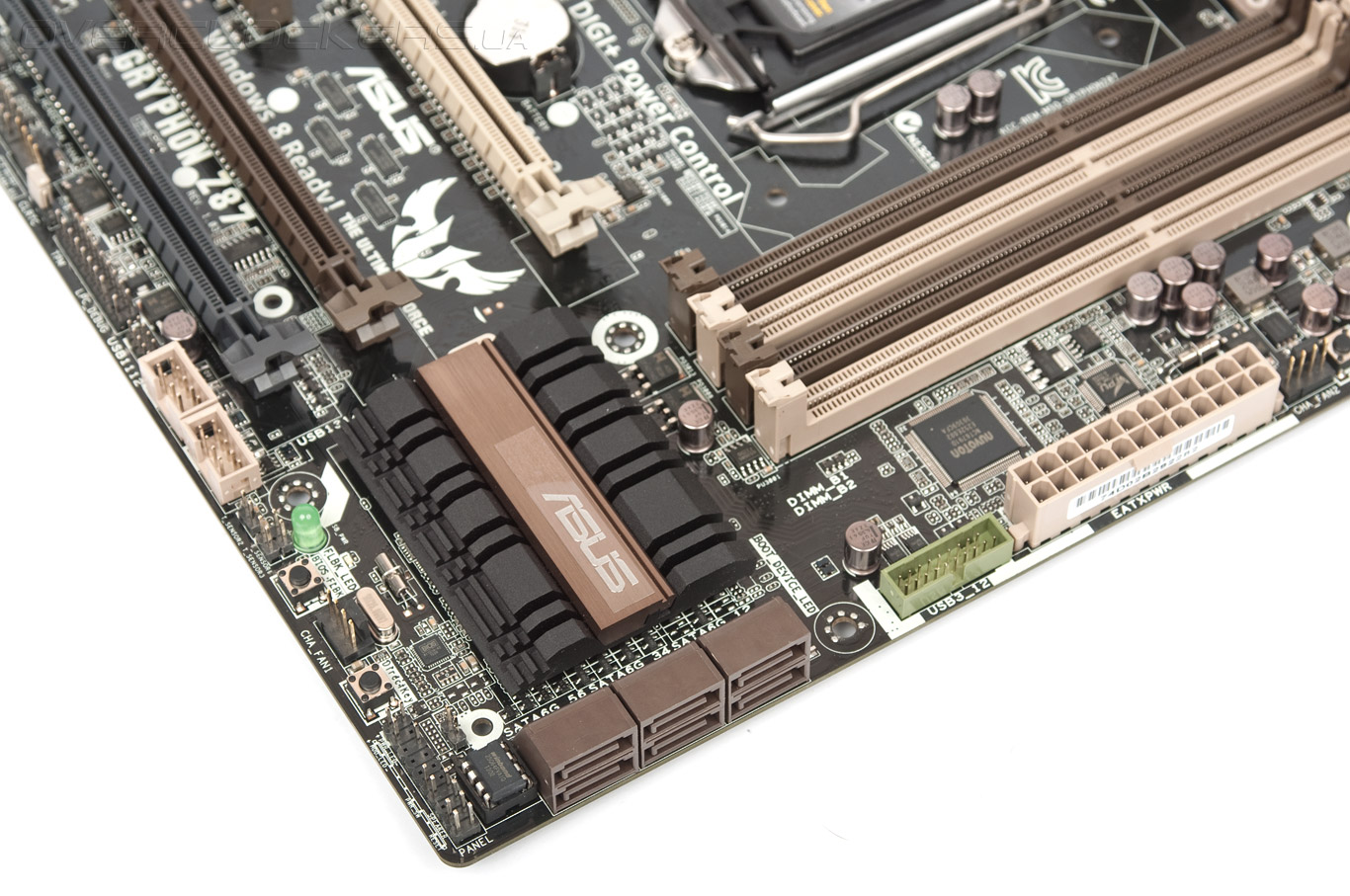

SATA-гнёзд всего шесть, все они размещены попарно вдоль PCB.

ASUS Gryphon Z87

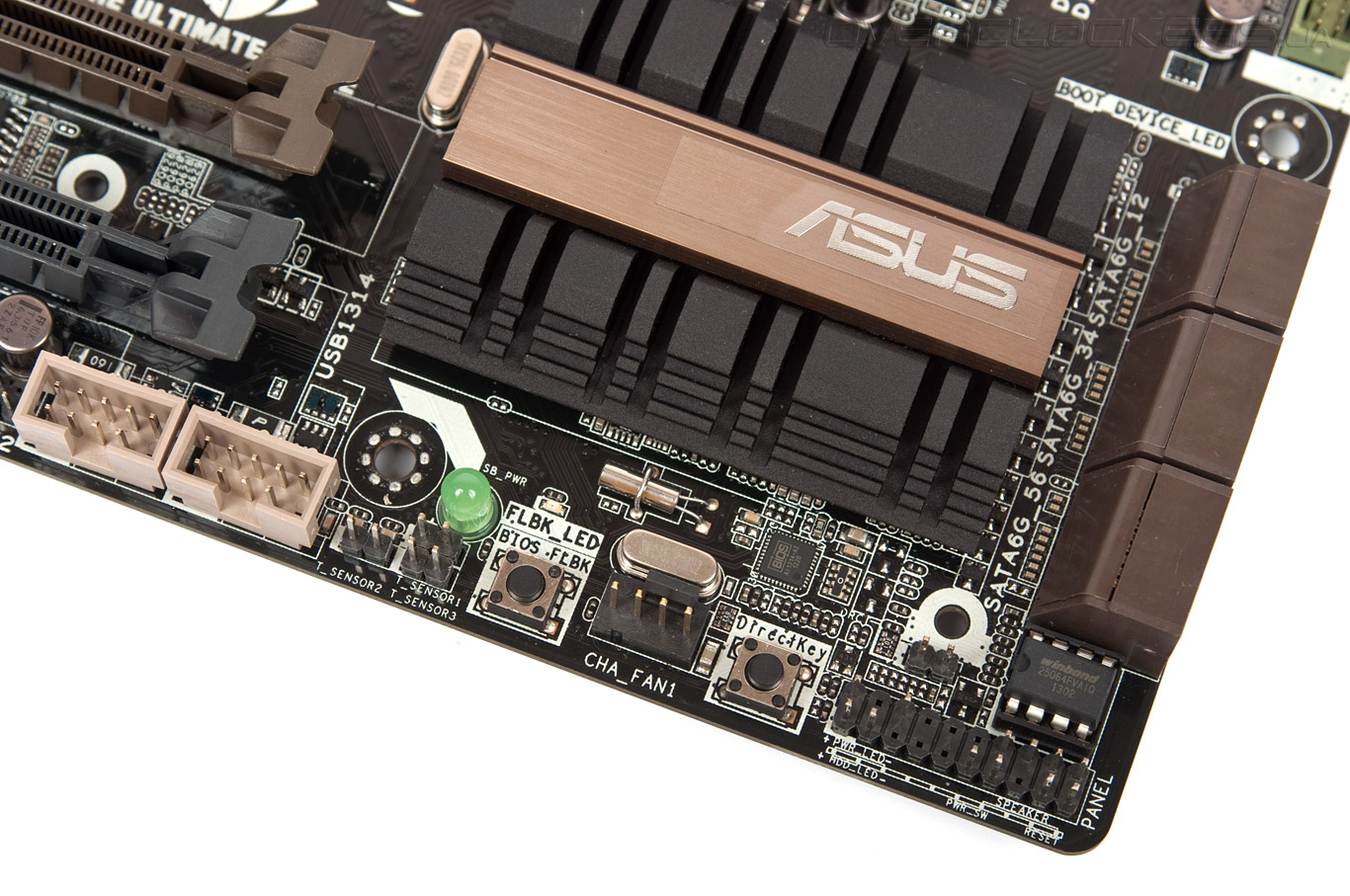

У правого нижнего угла расположились кнопки DirectKey и BIOS Flashback. Там же сосредоточены разъёмы для подключения выносных термопар.

ASUS Gryphon Z87

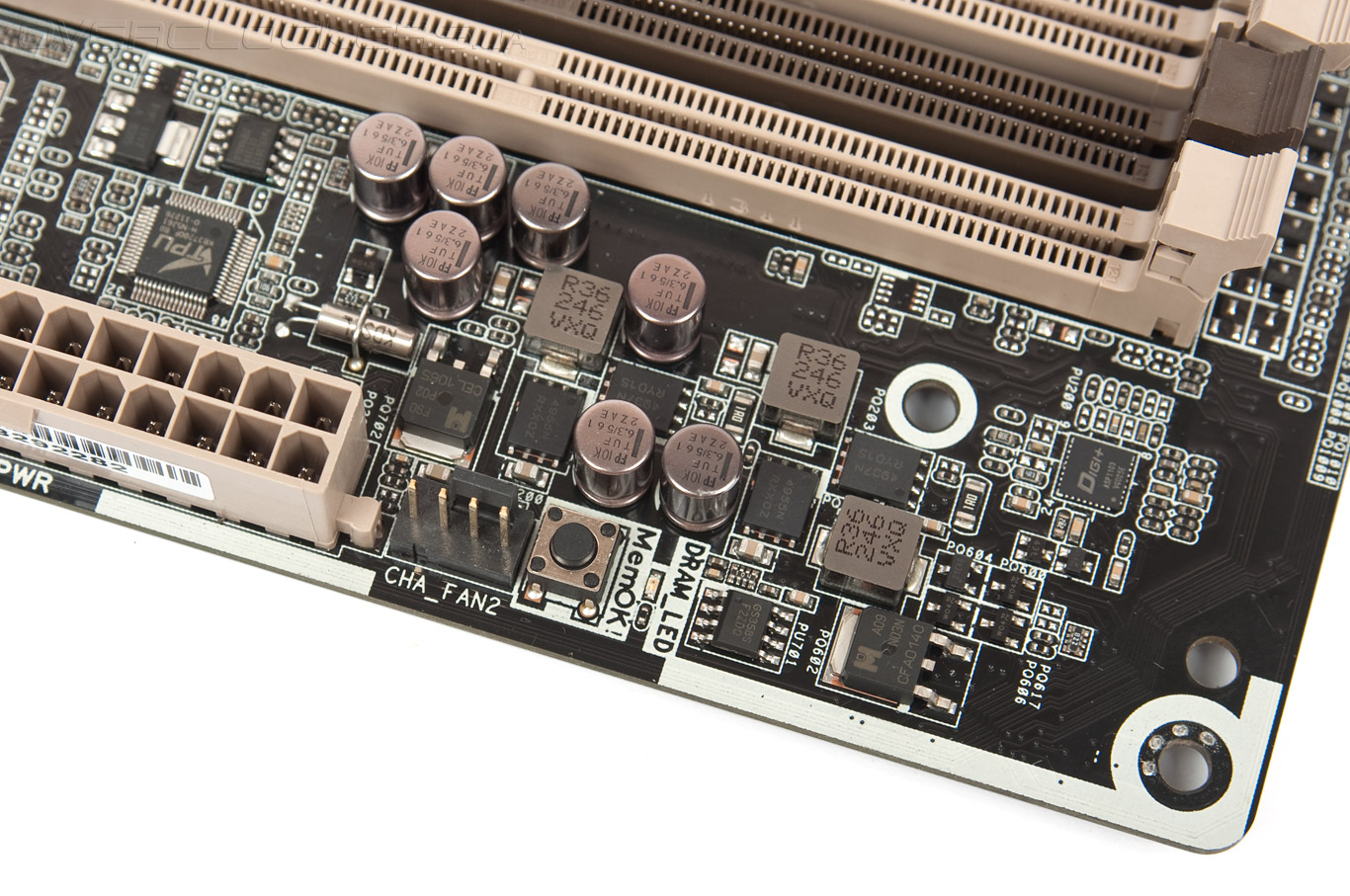

Кнопка MemOK! находится в привычном для нее месте, а именно вблизи от гнёзд оперативной памяти.

ASUS Gryphon Z87

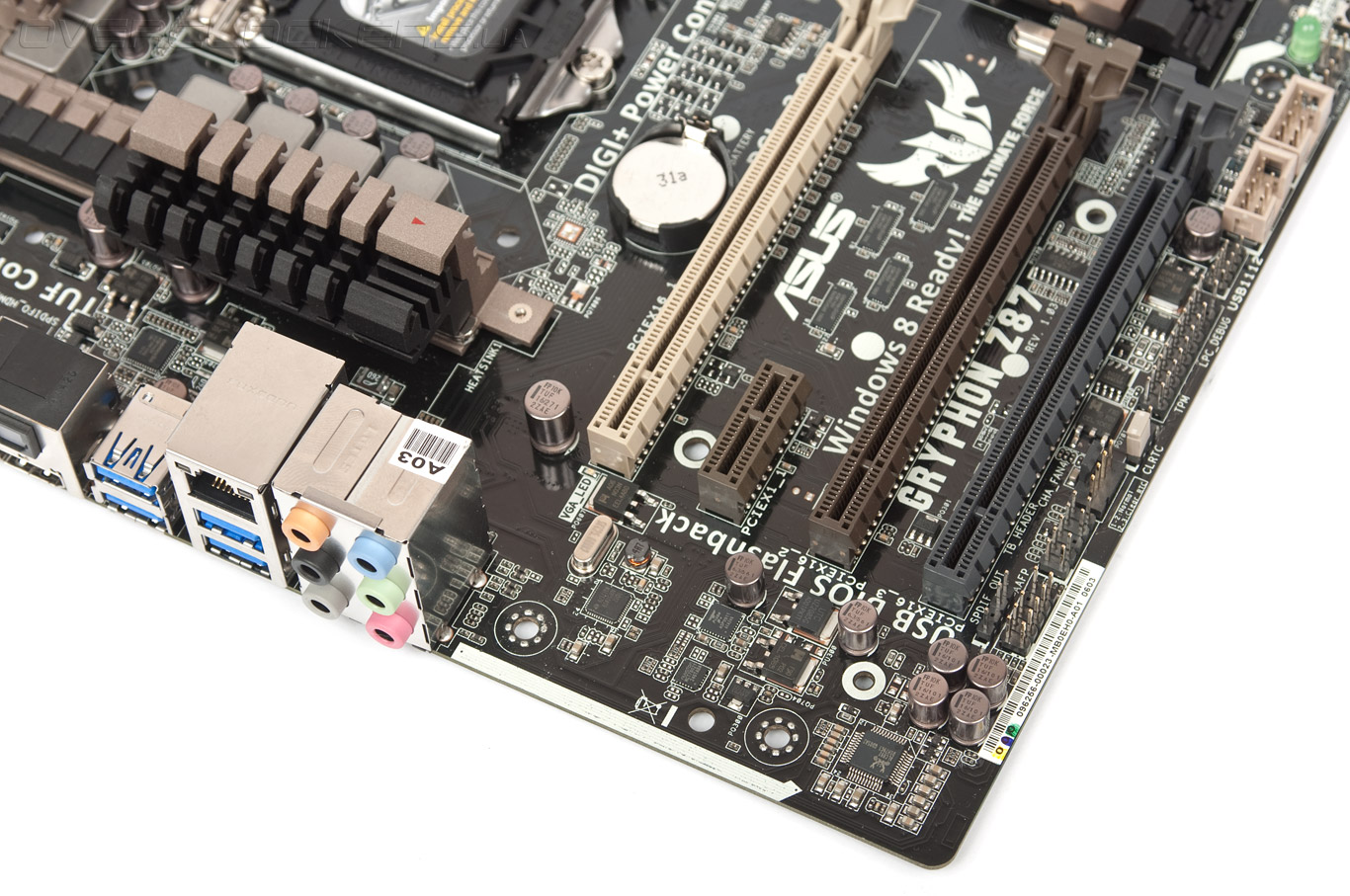

В один ряд — вдоль нижней грани — расположились всевозможные колодки для подключения периферии. Конфигурация слотов расширения достаточно классическая и для организации связки из двух видеокарт используются слоты, расположенные через один относительно друг друга.

ASUS Gryphon Z87

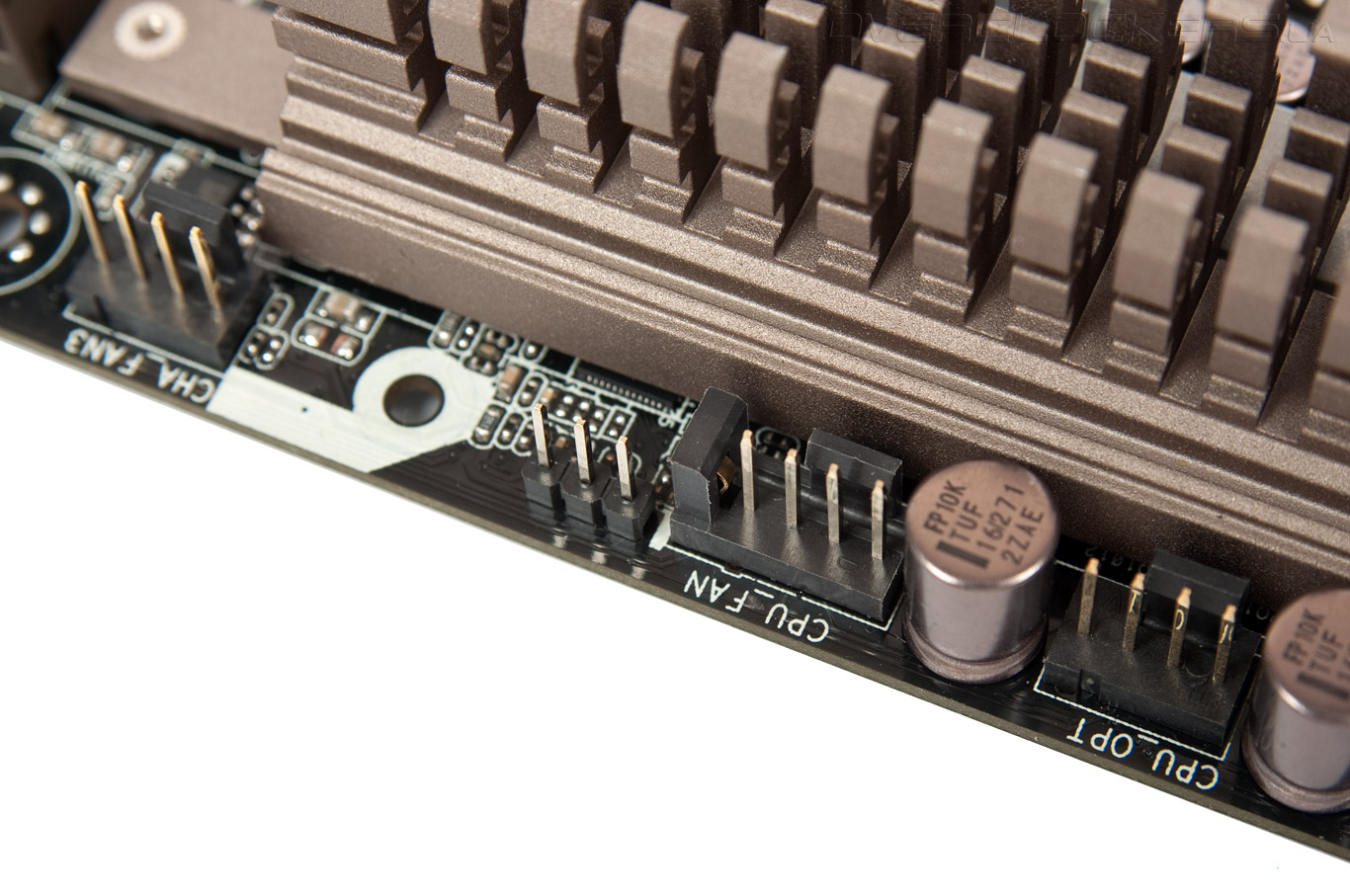

Все гнёзда для подключения вентиляторов находятся вдоль кромок платы, что добавляет удобства при их использовании.

ASUS Gryphon Z87

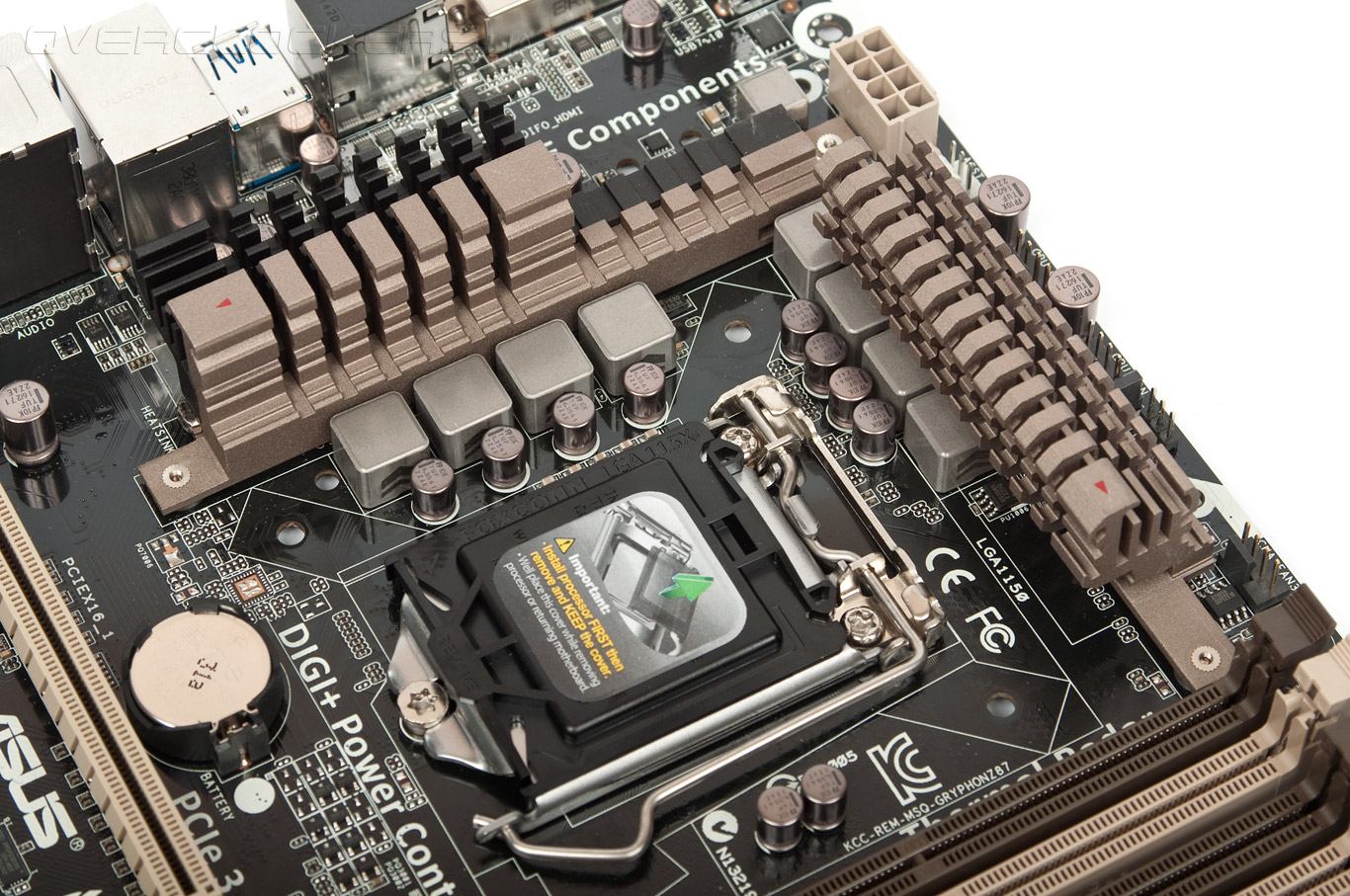

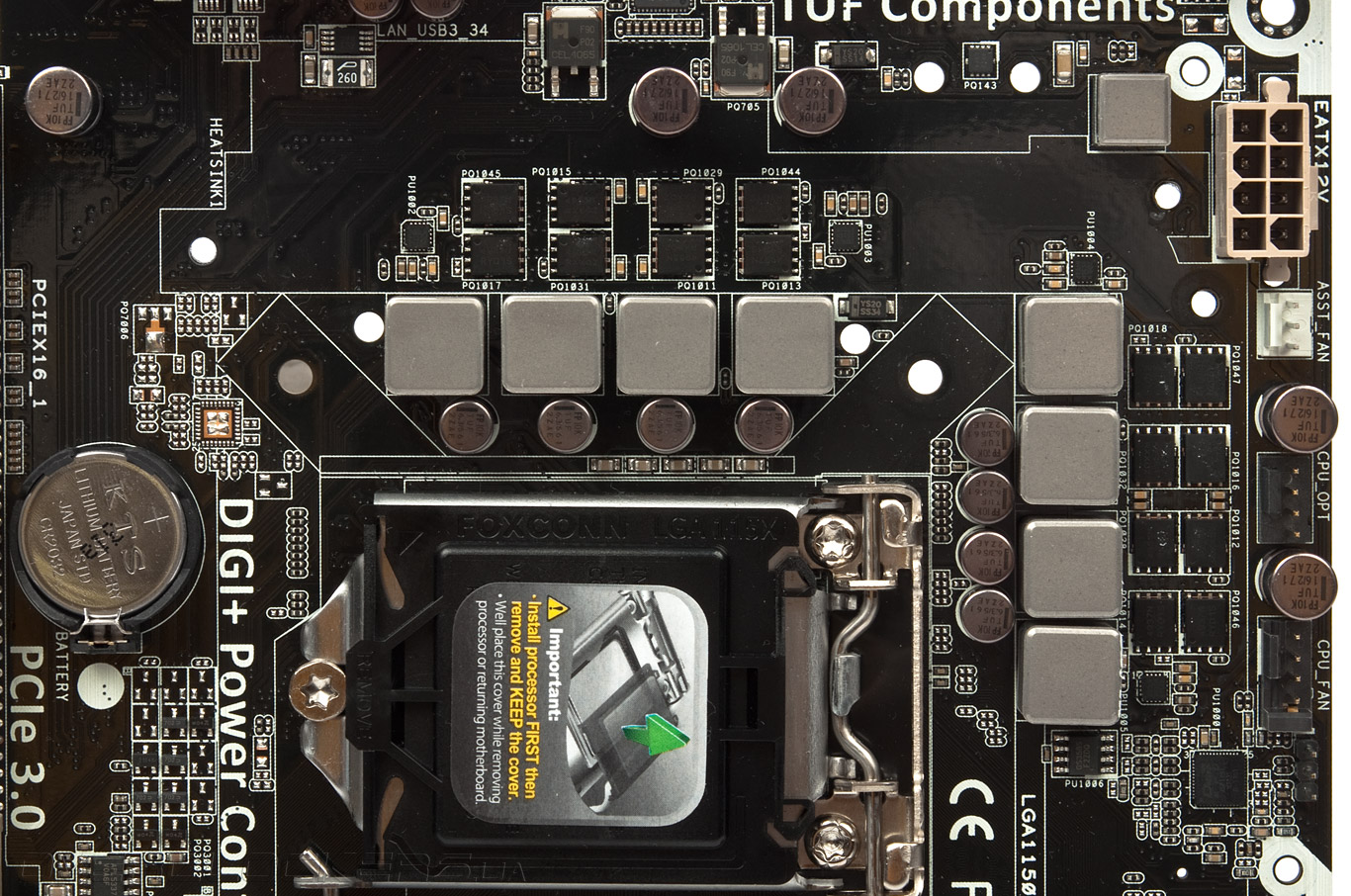

Подсистема питания процессора восьмифазная. Она идентична таковой у платы Z87-Plus.

ASUS Gryphon Z87

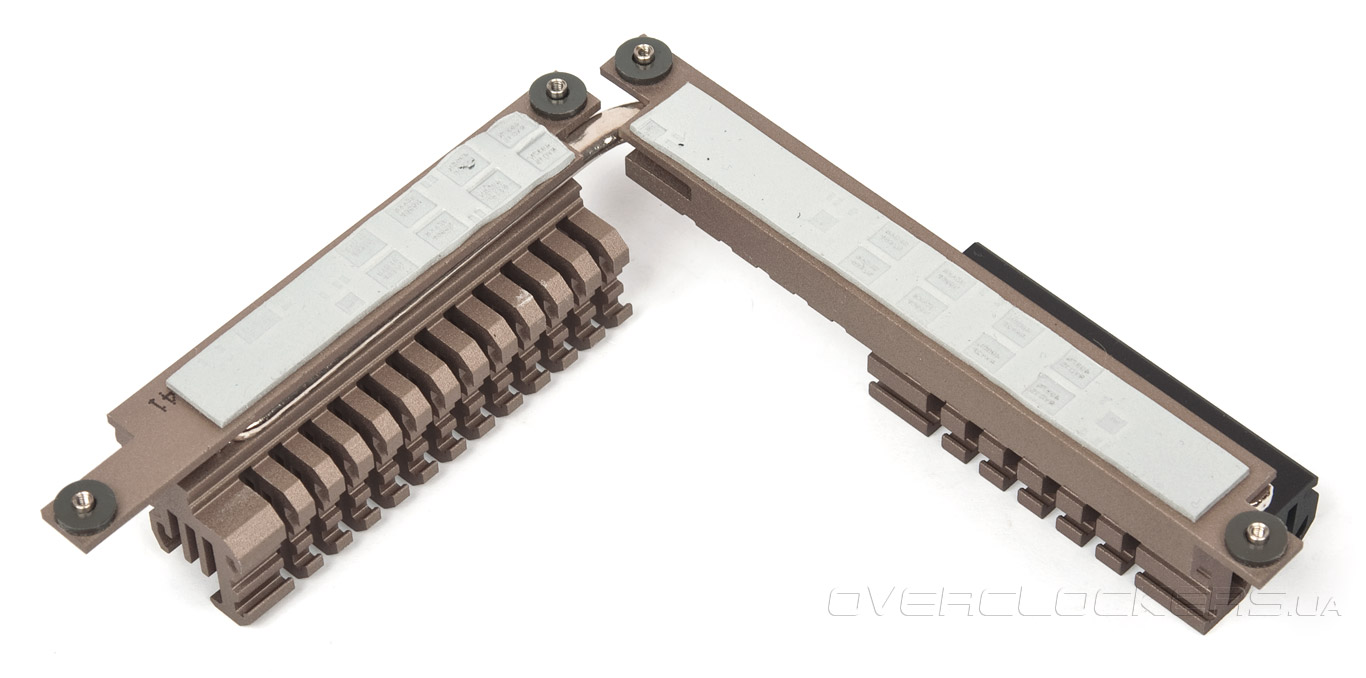

Только охлаждение силовых элементов более значимое. Задействована тепловая трубка и винтовое крепление, плюс общая площадь рассеивания радиаторов явно больше.

ASUS Gryphon Z87

Силовая подсистема не смотря на свои «скромные» характеристики вполне внушает доверие, тем более, что с аналогичным VRM на обычном продукте проблем не было.

ASUS Gryphon Z87

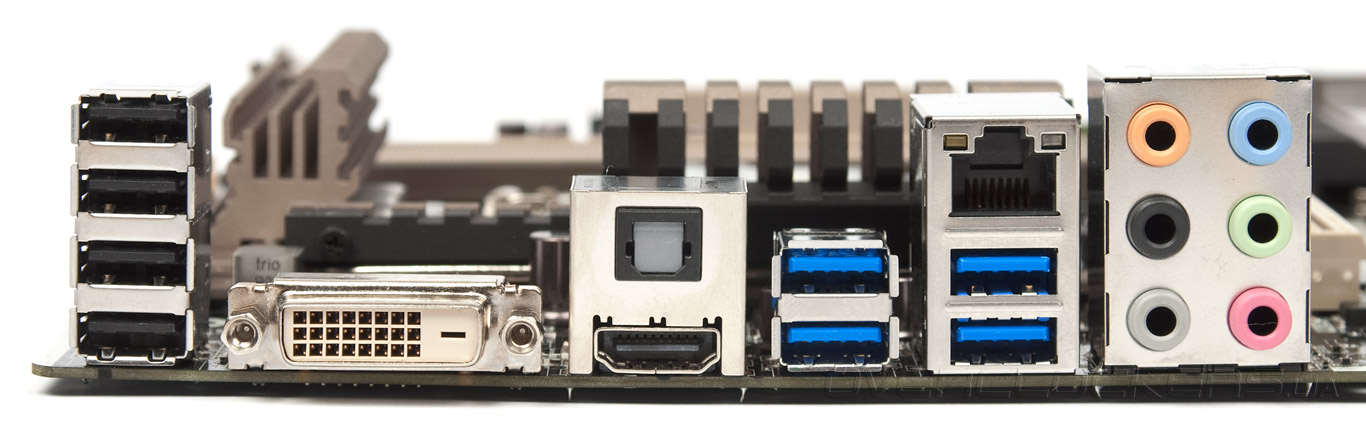

Наполненность задней панели минимальна, здесь нет ничего лишнего, все необходимые разъёмы для современной системы на месте и в должном количестве.

ASUS Gryphon Z87

Что касается Armor Kit, то монтаж прошёл безболезненно.

ASUS Gryphon Z87

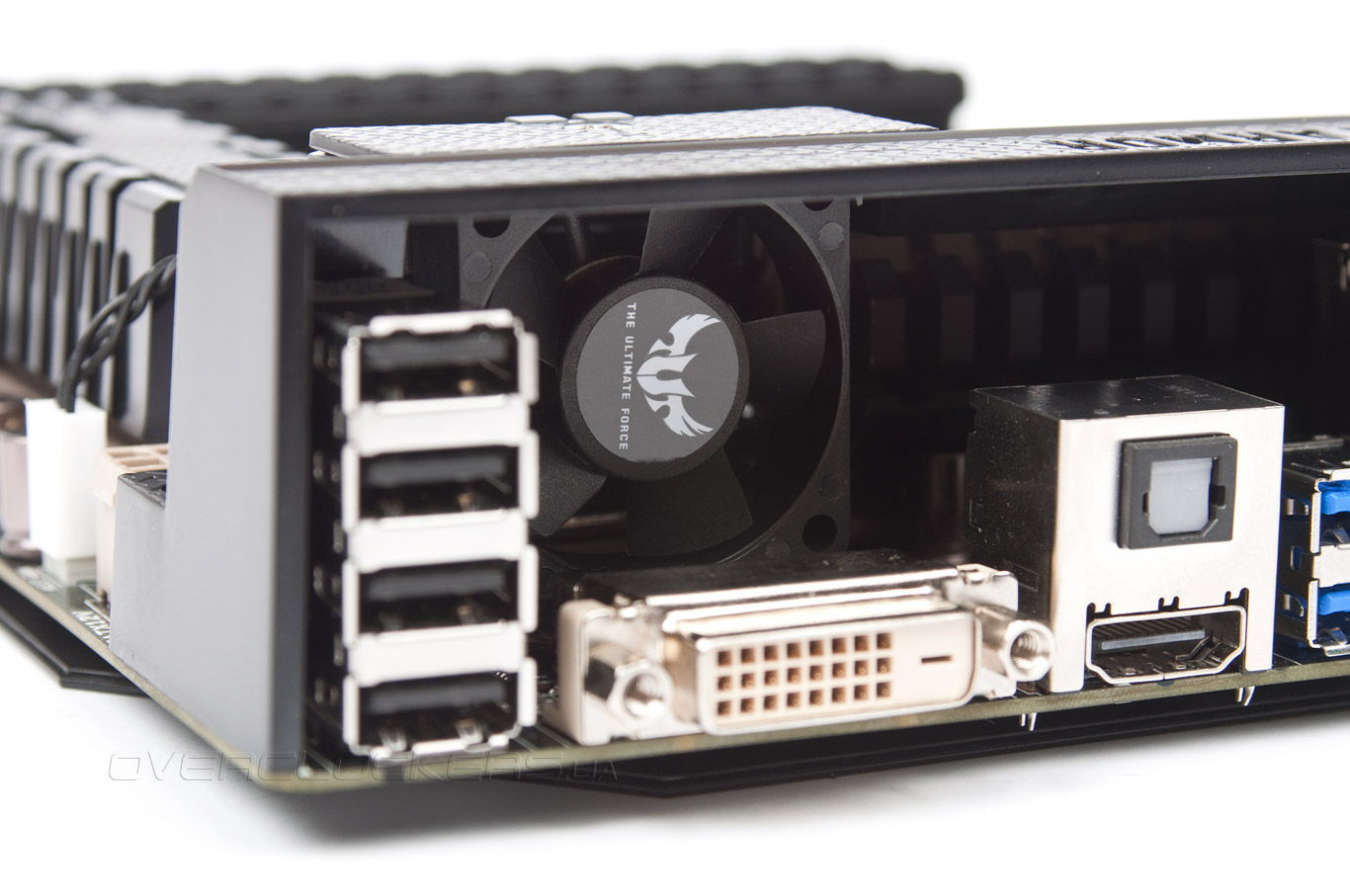

Местоположение вентилятора такое же, как у полноценного продукта серии TUF — непосредственно у радиатора подсистемы питания процессора.

ASUS Gryphon Z87

Установка пылевого фильтра не является обязательной. Его использование может ухудшить воздухопоток, но в рамках концепции Dust Defender он является непременным атрибутом собранной системы.

ASUS Gryphon Z87

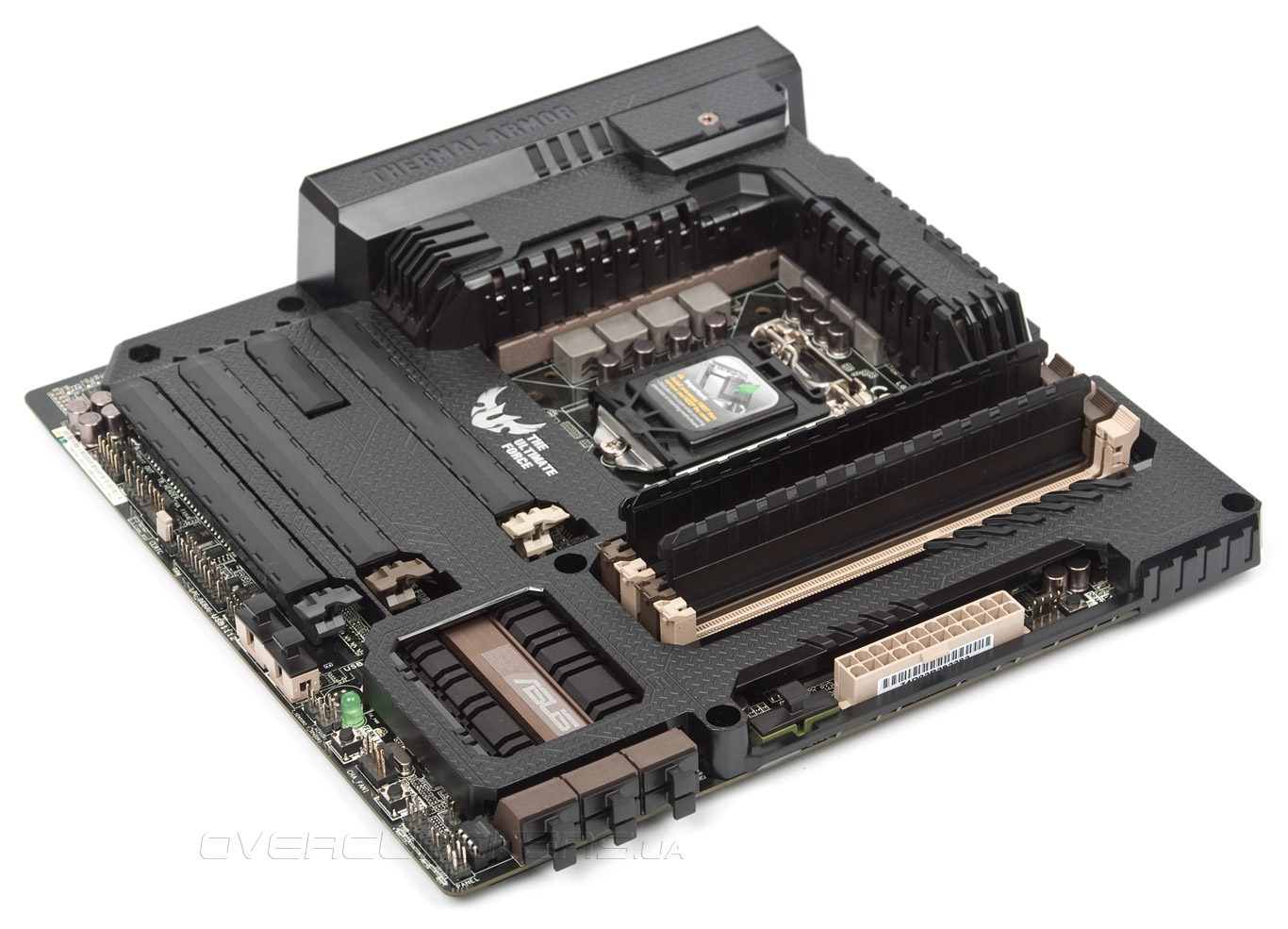

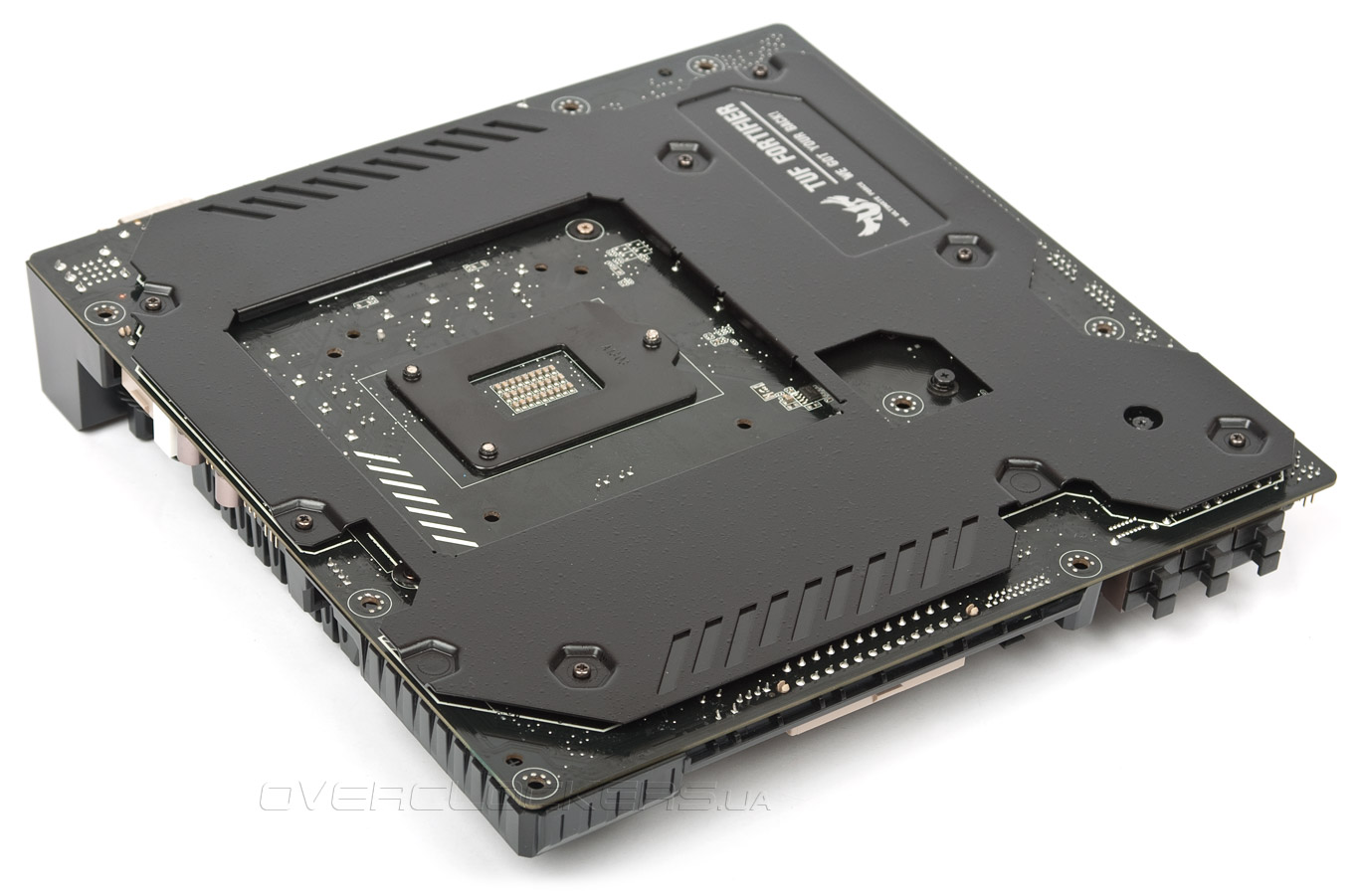

Смонтированная защита Thermal Armor не создаст проблем при установке систем охлаждения, в комплекте которых находятся стандартные по площади усилительные пластины.

ASUS Gryphon Z87

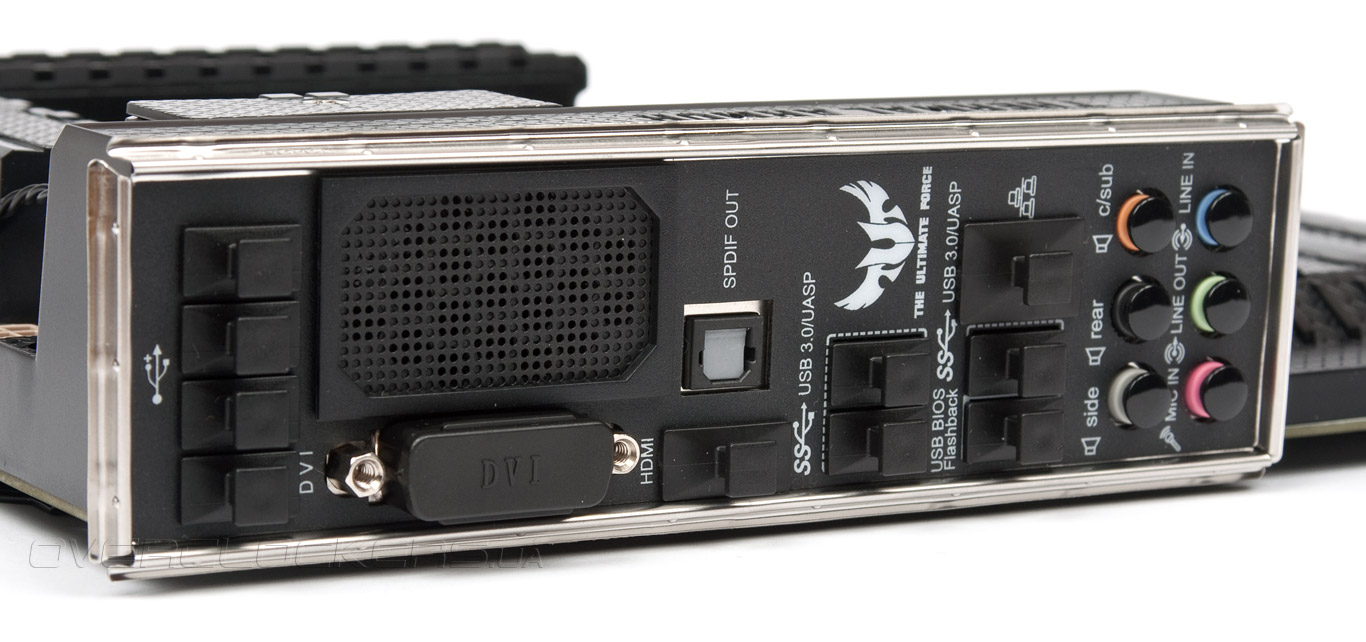

В завершении раздела фото задней панели в комплексе с Armor Kit.
