Обзор и тестирование материнской платы ASUS Maximus VI Formula

UEFI Setup

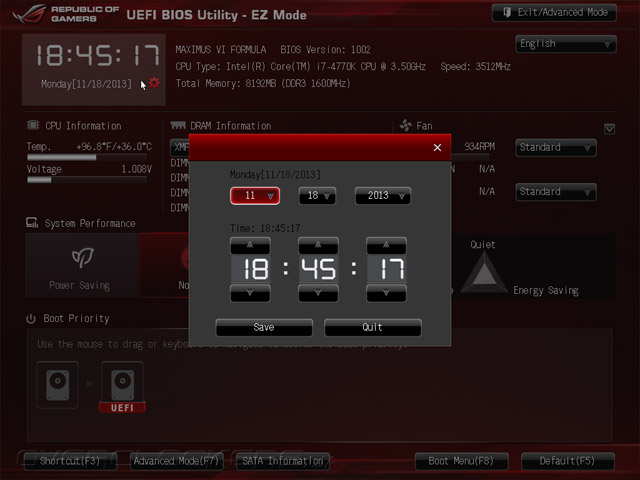

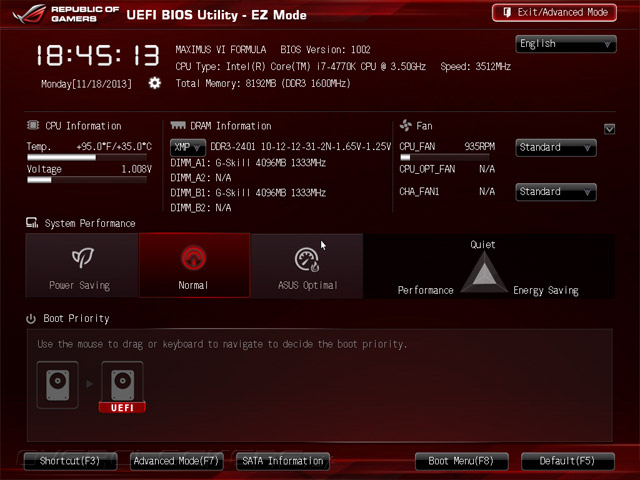

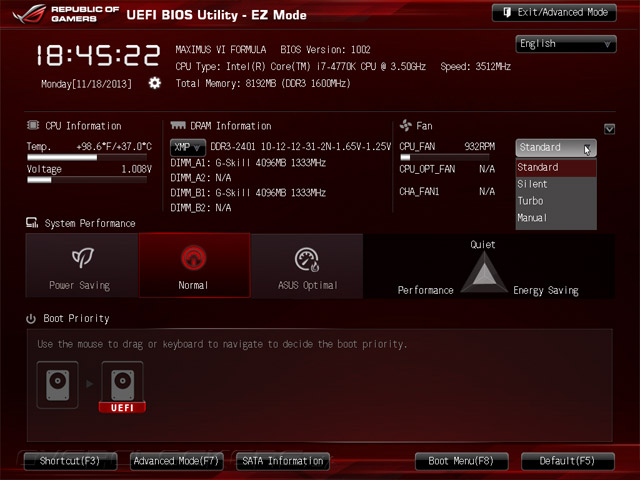

В основе UEFI Setup системной платы Maximus VI Formula лежит управляющий микрокод AMI, его интерфейс был полностью переработан программистами ASUS. Возможности прошивки хорошо известны нам из предыдущих обзоров продуктов из серии Republic of Gamers, поэтому, мы остановимся лишь на её ключевых особенностях. Для базовой настройки служит режим EZ Mode, в котором пользователи могут считывать показания системного мониторинга, задавать дату и время, настраивать порядок загрузки, управлять режимом работы вентиляторов, а также включать профили Х.М.Р. для модулей ОЗУ.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Данный режим годится только для начальной конфигурации, тогда как для полного контроля над UEFI Setup служит Advanced Mode. Большинство настроек, связанных с разгоном, находятся в разделе Extreme Tweaker.

UEFI Setup ASUS MAXIMUS VI Formula

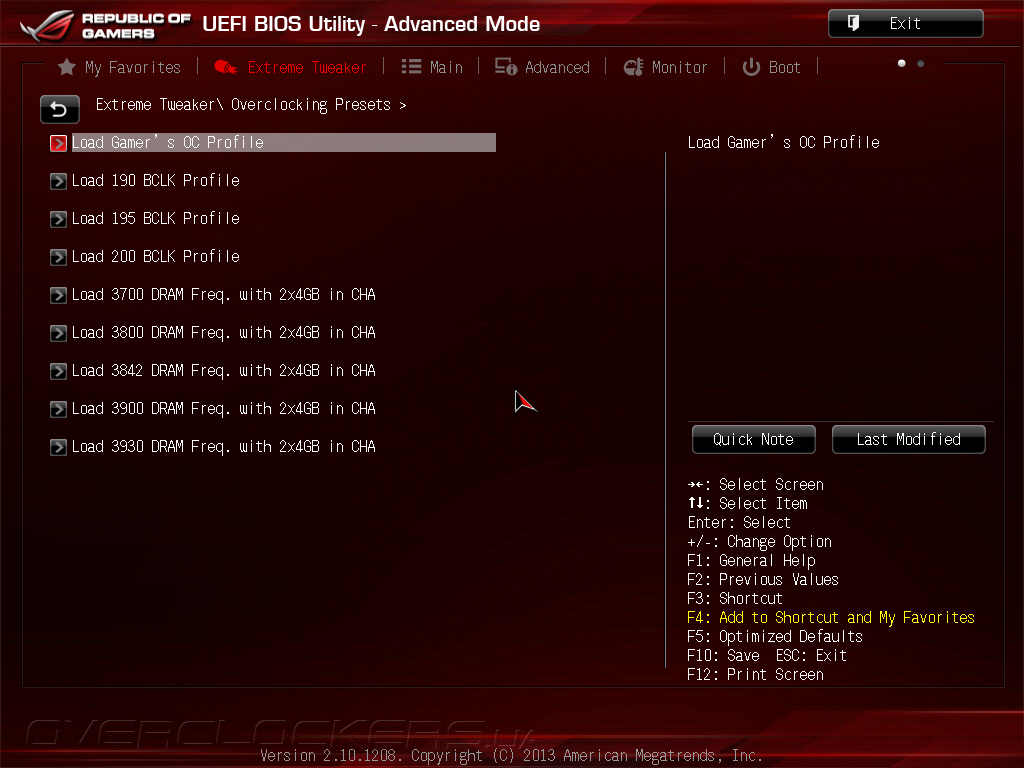

Для новичков, только постигающих азы разгона, пригодится набор профилей Overclocking Presets, которые помогут быстро поднять производительность без риска для аппаратного обеспечения.

UEFI Setup ASUS MAXIMUS VI Formula

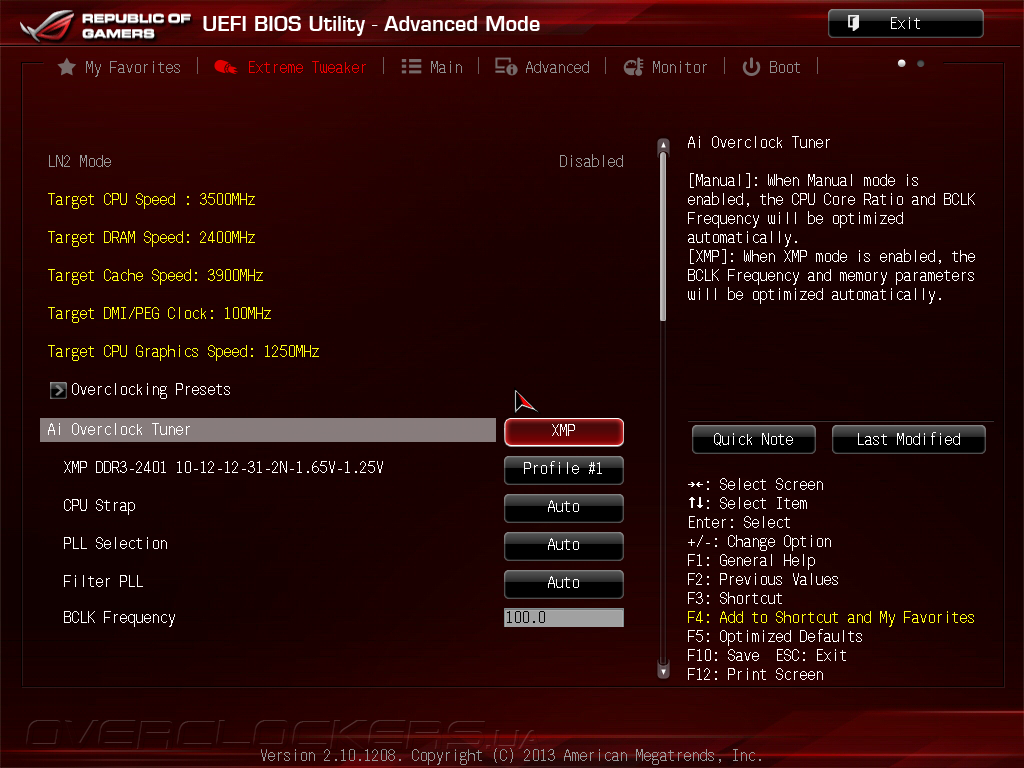

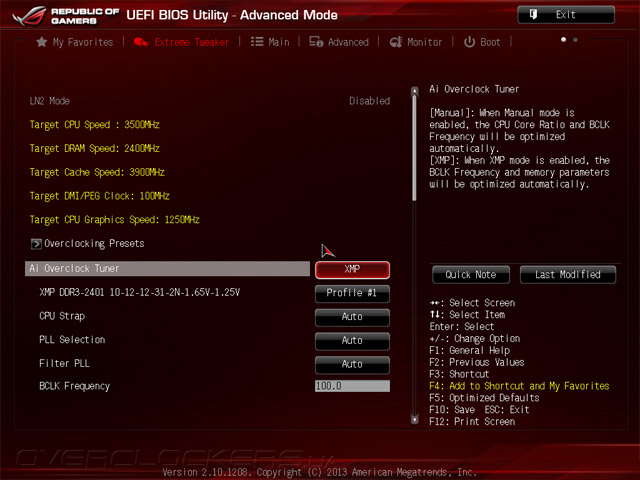

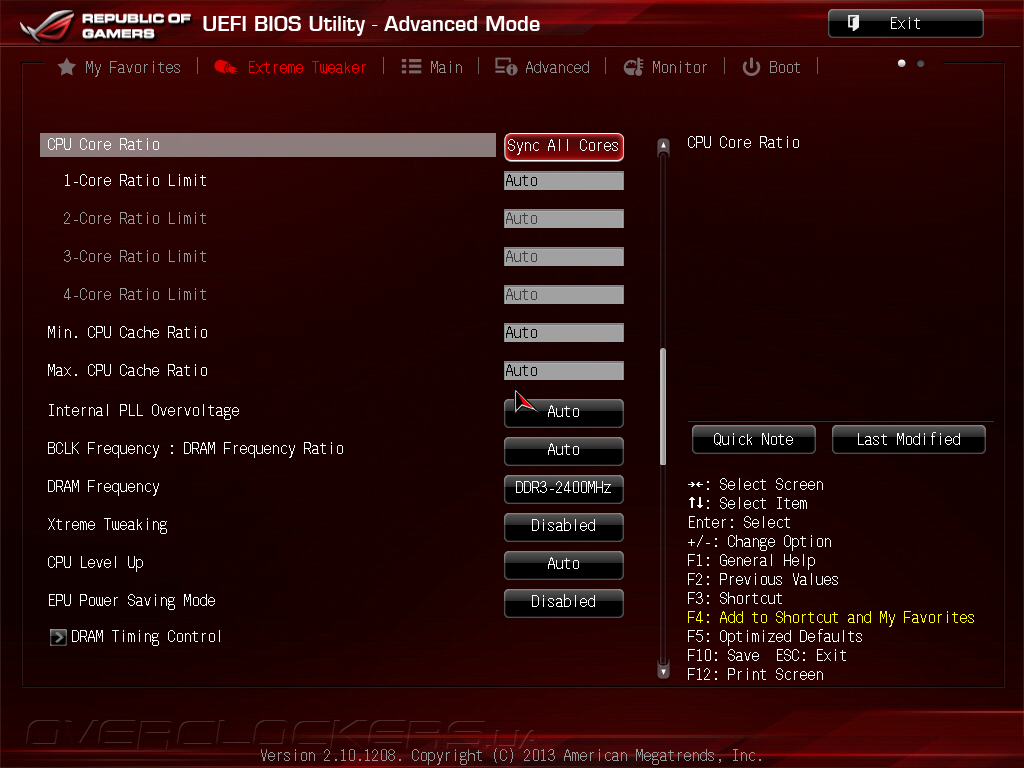

В меню Extreme Tweaker пользователи могут управлять BCLK, множителями вычислительных ядер и Uncore-части, а также увеличивать частоту ОЗУ вплоть до 3200 МГц.

UEFI Setup ASUS MAXIMUS VI Formula

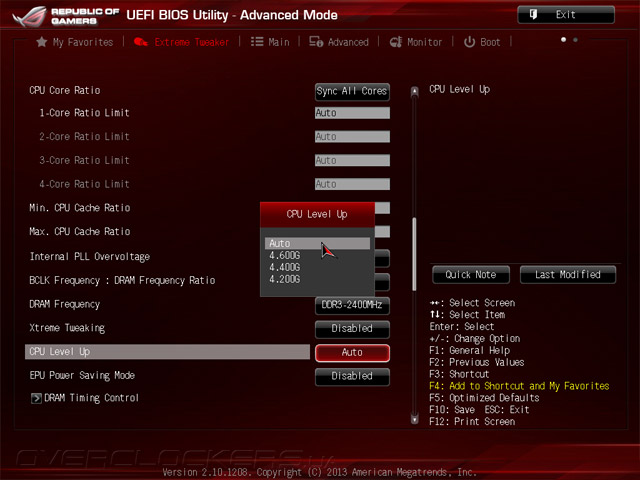

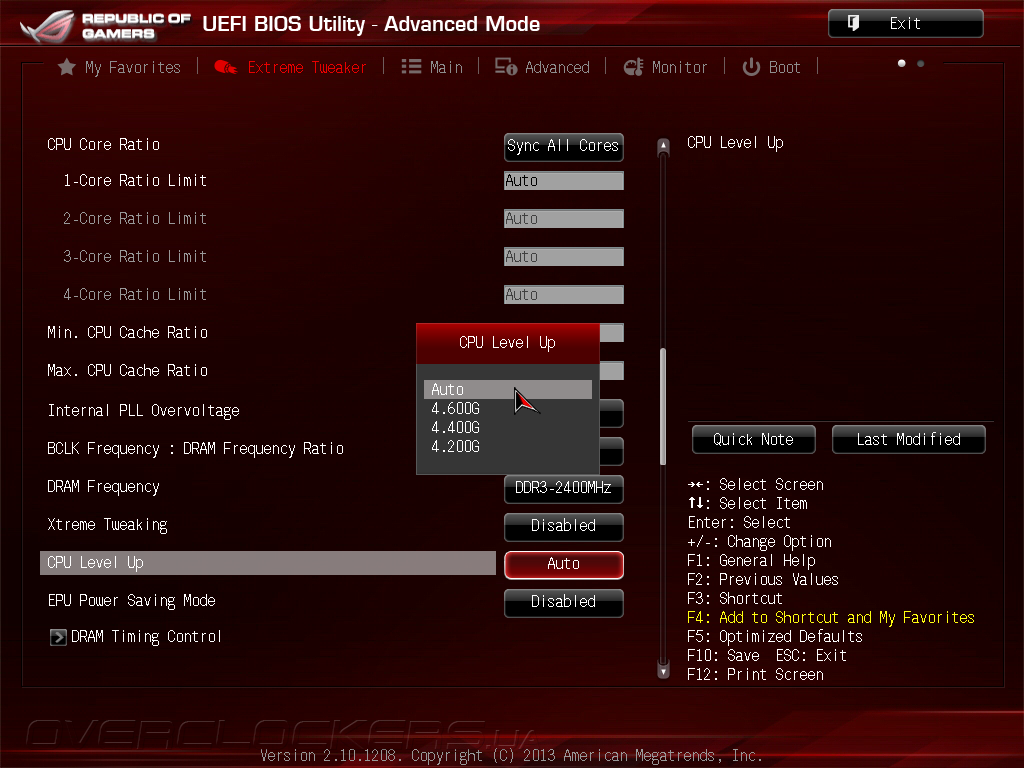

Здесь же находится опция CPU Level UP, отвечающая за автоматический разгон центрального процессора. Можно выбрать один из трех режимов: от скромного 4.20G, до агрессивного 4.60G.

UEFI Setup ASUS MAXIMUS VI Formula

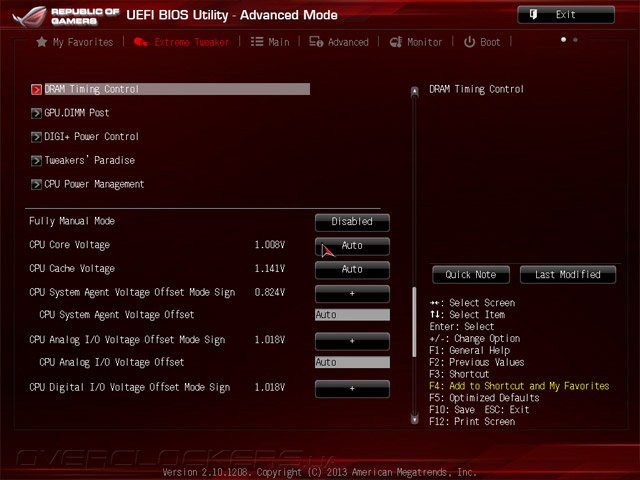

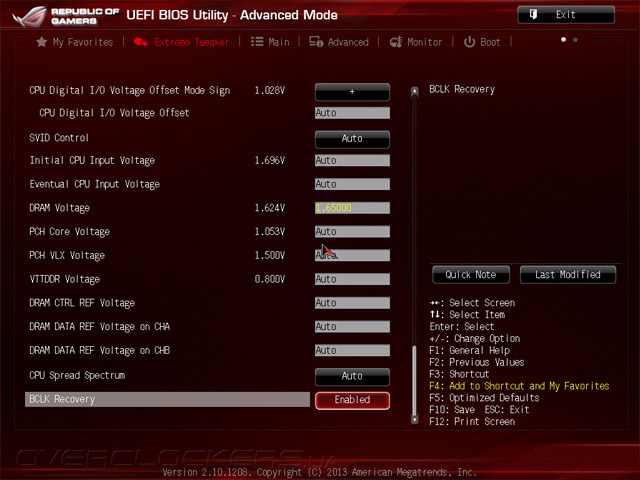

Возможности прошивки Maximus VI Formula по управлению напряжениями удовлетворят самого искушенного эксперта по разгону.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Список регулировок богат, а их граничные значения годятся даже для смелых экспериментов с жидким азотом. Перечень напряжений, их диапазоны и шаг изменения указаны в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

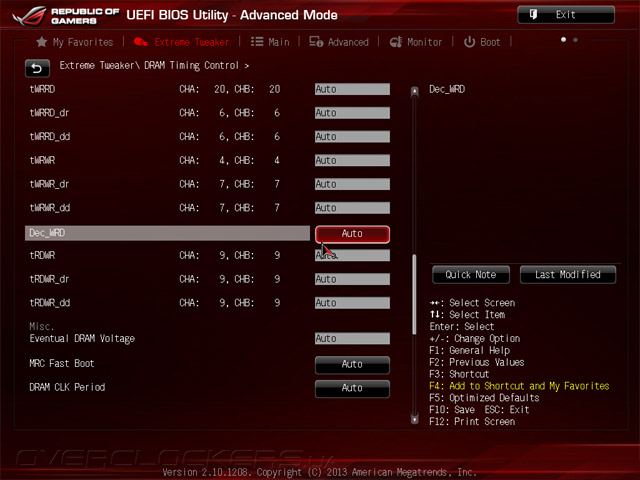

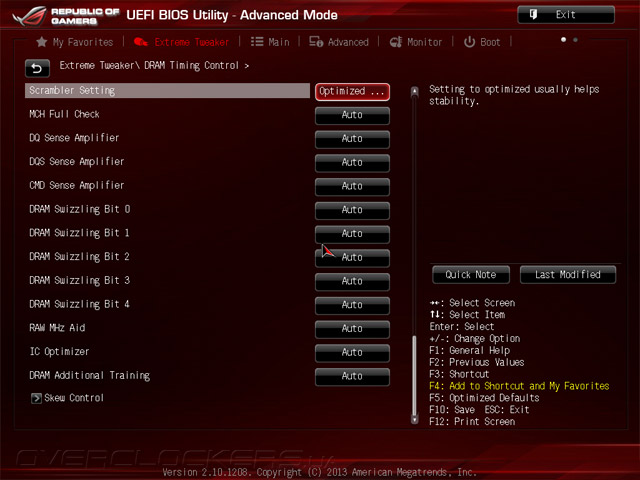

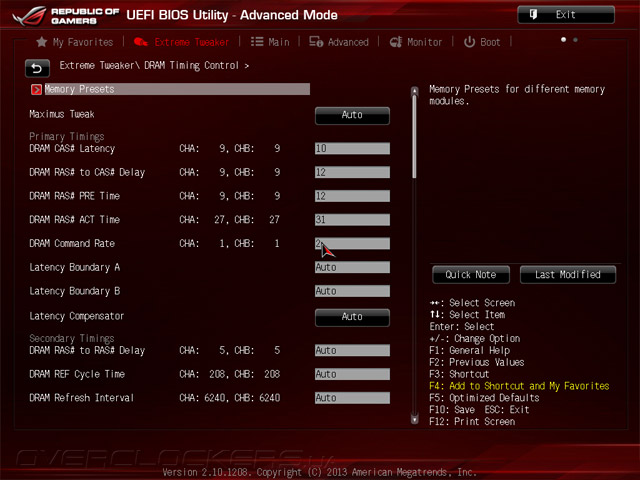

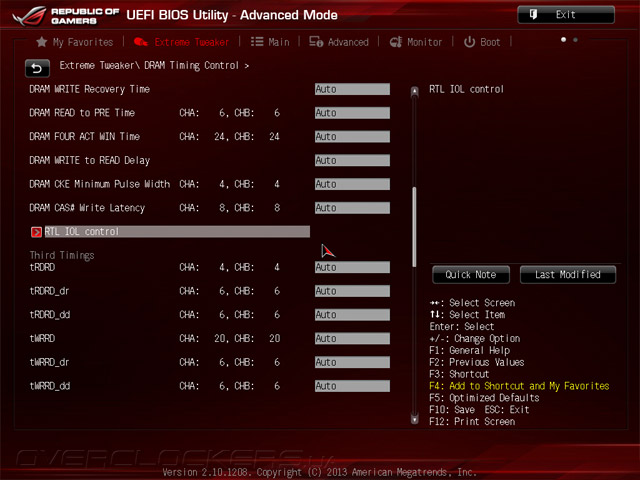

Многочисленные настройки оперативной памяти сосредоточены во вкладке DRAM Timing Control.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

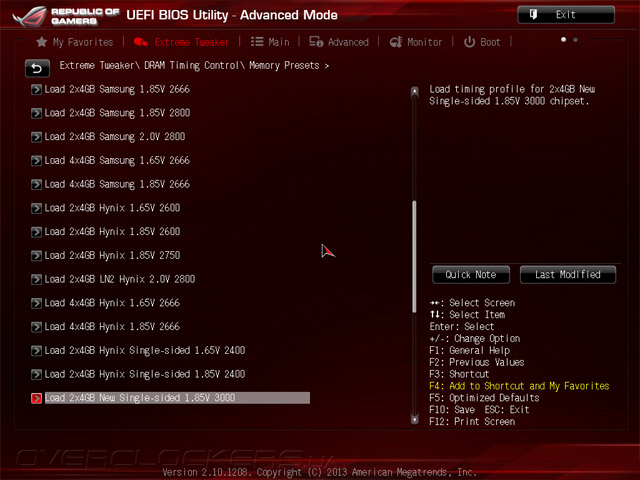

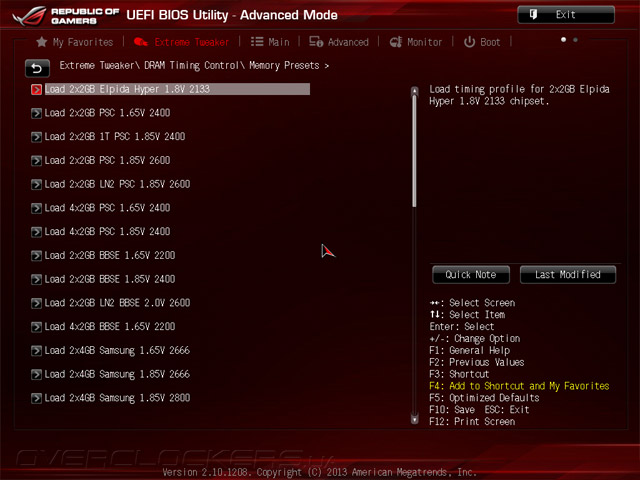

Помимо ручной настройки UEFI Setup новинки предлагает набор предустановленных профилей разгона для модулей ОЗУ, построенных на популярных среди любителей разгона чипах DRAM.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

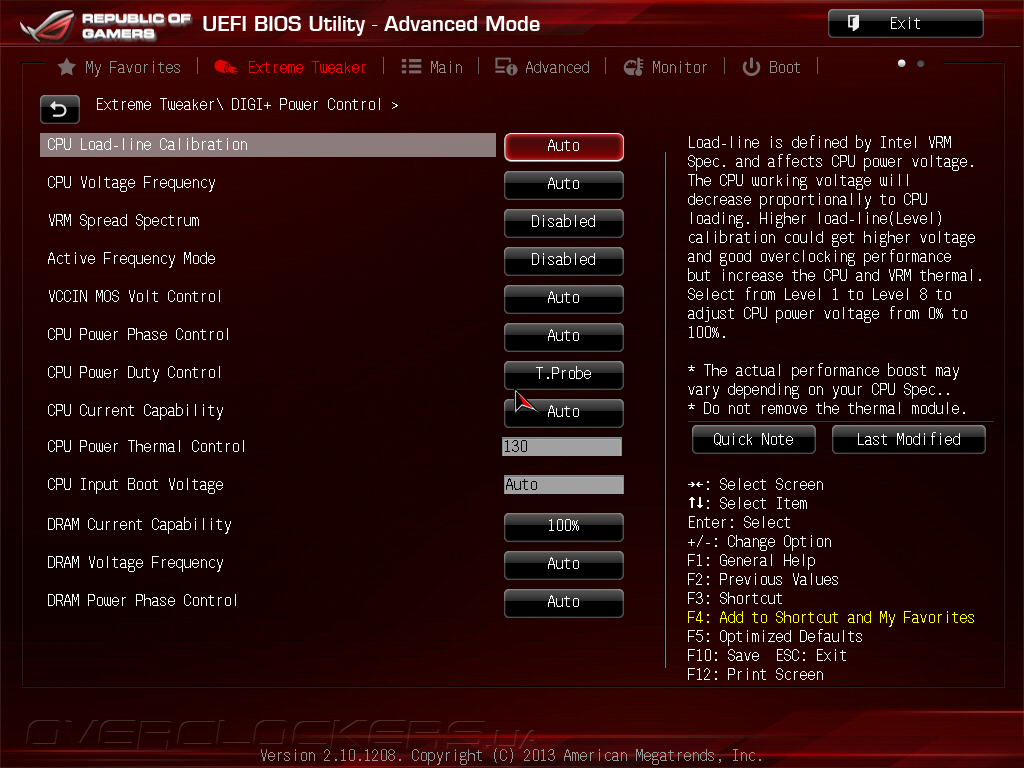

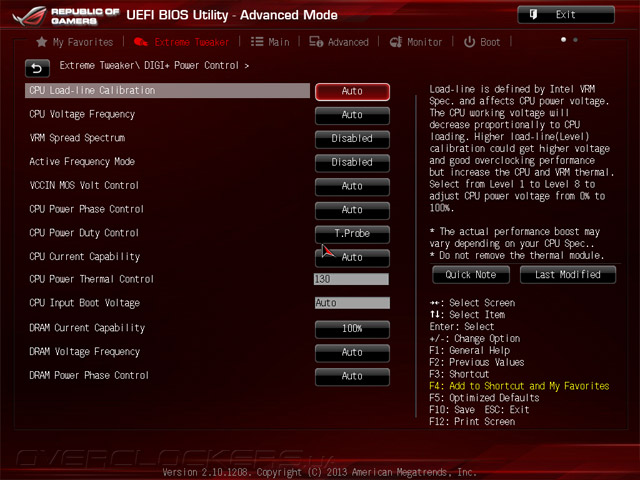

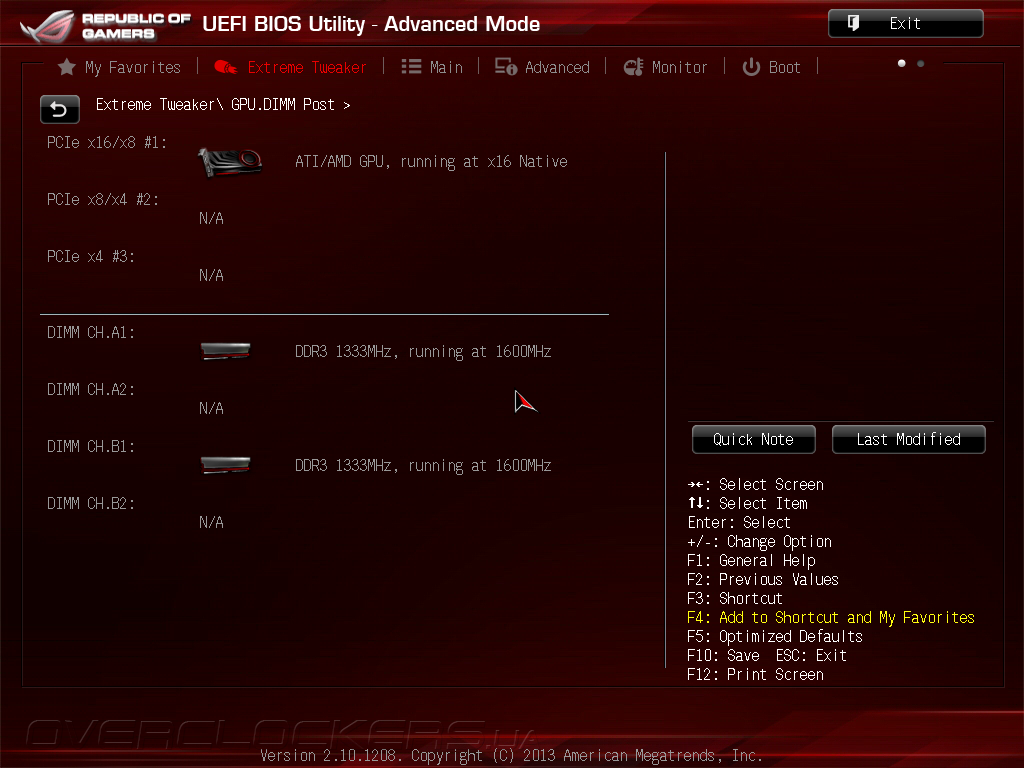

Для получения базовой информации об установленных графических ускорителях и модулях оперативной памяти служит вкладка GPU.DIMM Post, а в подменю DIGI+ Power Control находятся настройки цифровой подсистемой питания, такие как управление Load-line calibration, частотой переключения силовых элементов VRM, а также активация защиты от перегрева, превышения тока и напряжения.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

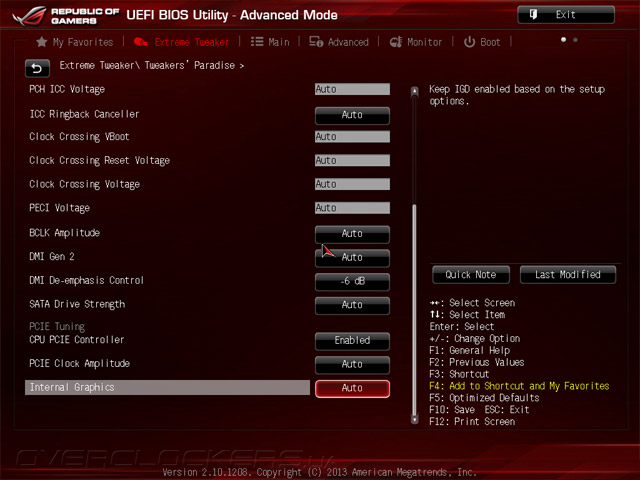

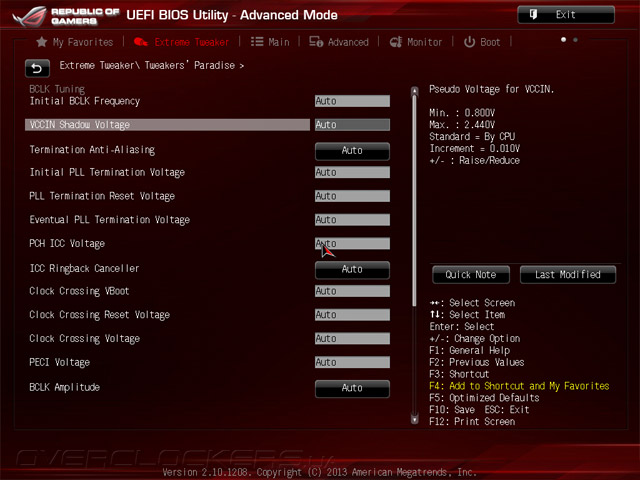

Раздел Tweaker’s Paradise предназначен для опытных оверклокеров. Здесь настраиваются опции, способные улучшить разгонный потенциал.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

Здесь же регулируются некоторые второстепенные напряжения:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
PCH ICC Voltage 0,6–2,2 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

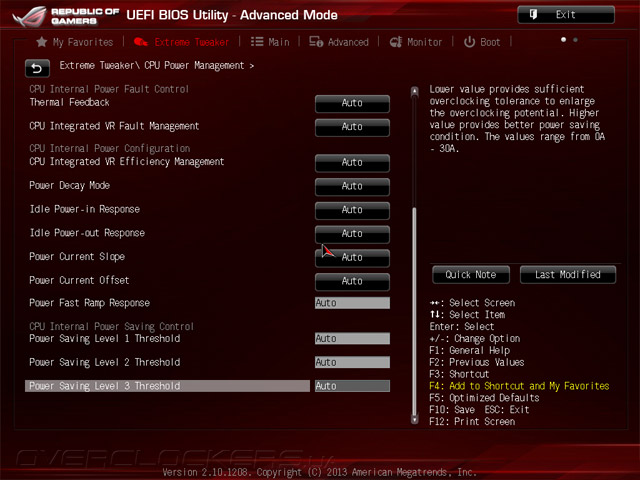

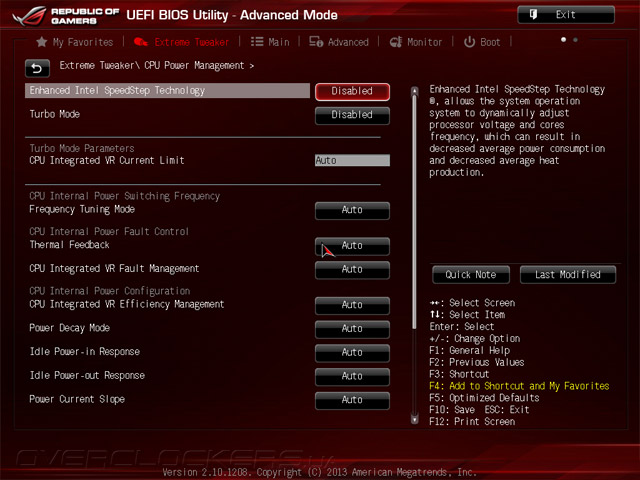

Управление встроенным в процессор регулятором напряжения находится во вкладке CPU Power Management. Помимо этого, здесь включается энергосбережение EIST и настраивается работа технологии Intel Turbo Boost.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

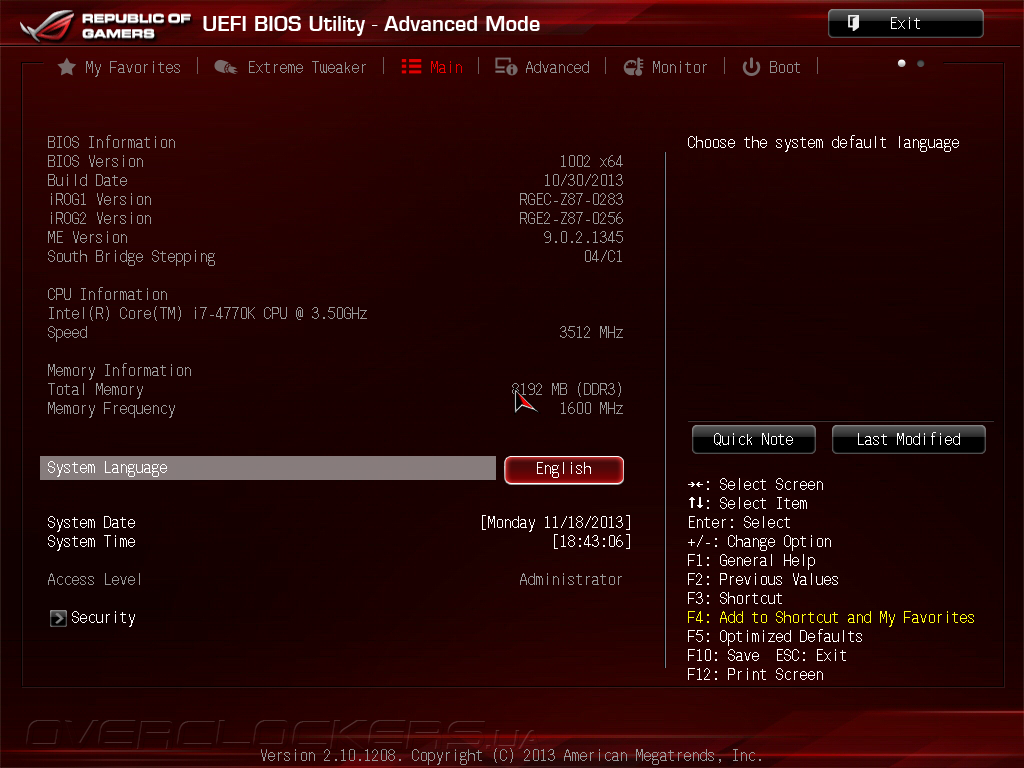

Меню Main предназначено для установки даты и времени, отображения подробной информации о версии управляющего микрокода и выбора языка интерфейса.

UEFI Setup ASUS MAXIMUS VI Formula

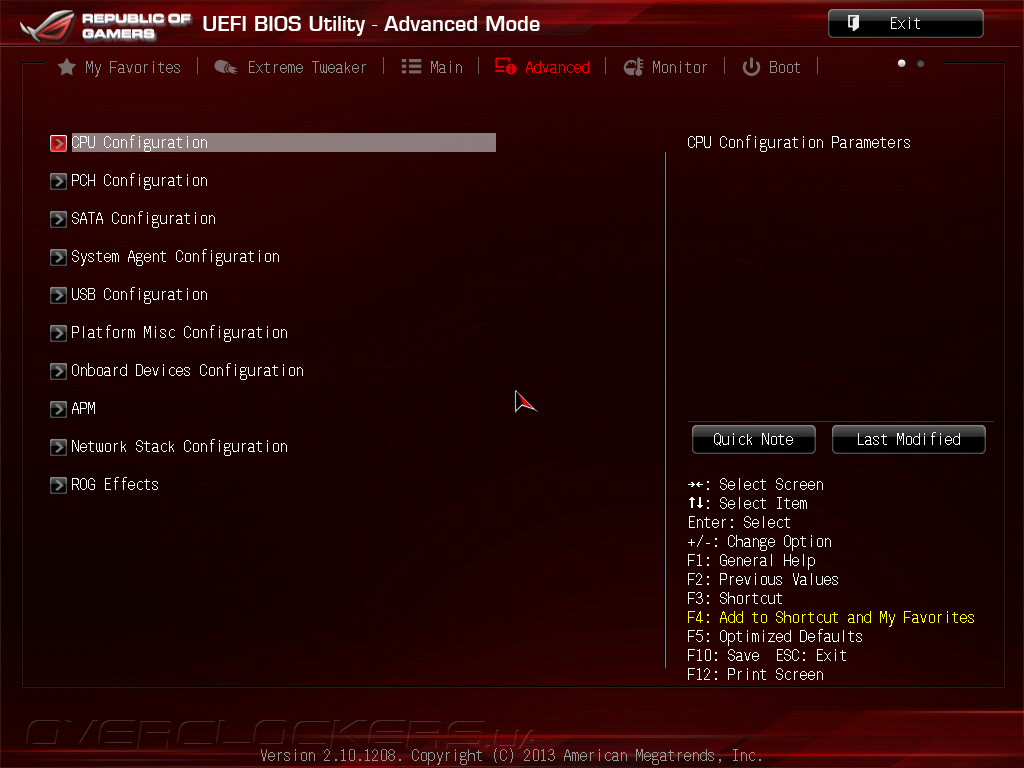

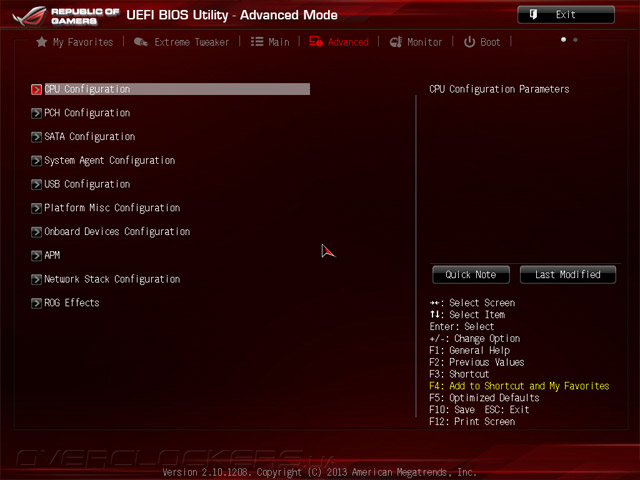

Раздел Advanced отвечает за управление функциями расширения материнской платы. Здесь находятся настройки системной логики и многочисленных дополнительных контроллеров.

UEFI Setup ASUS MAXIMUS VI Formula

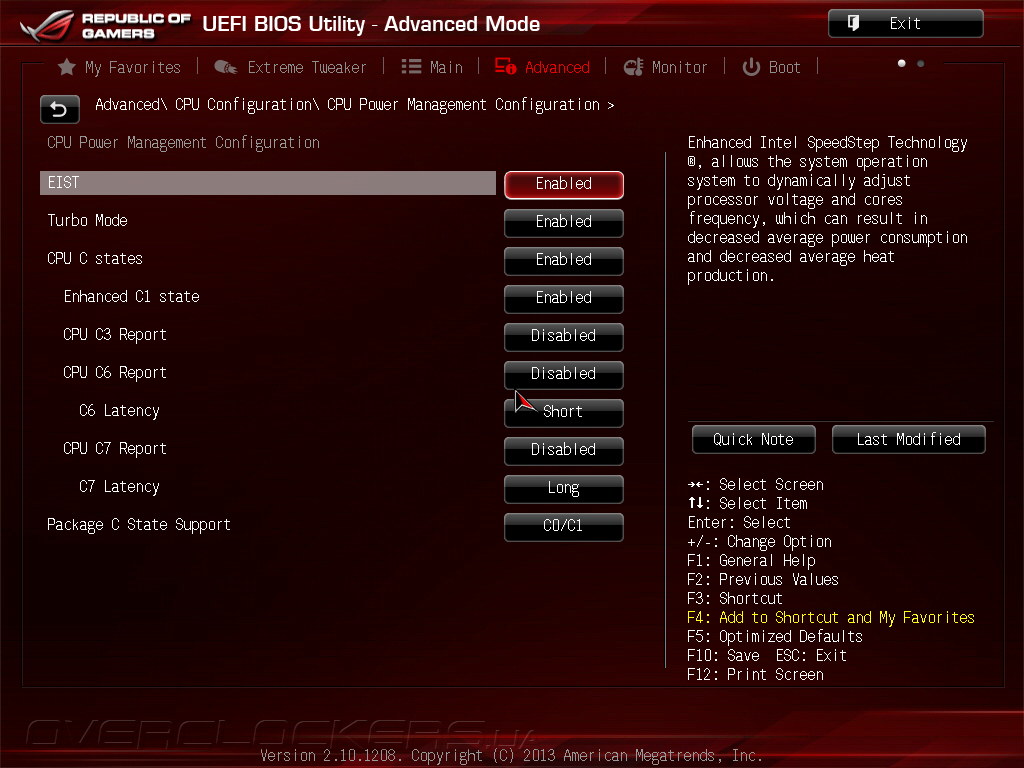

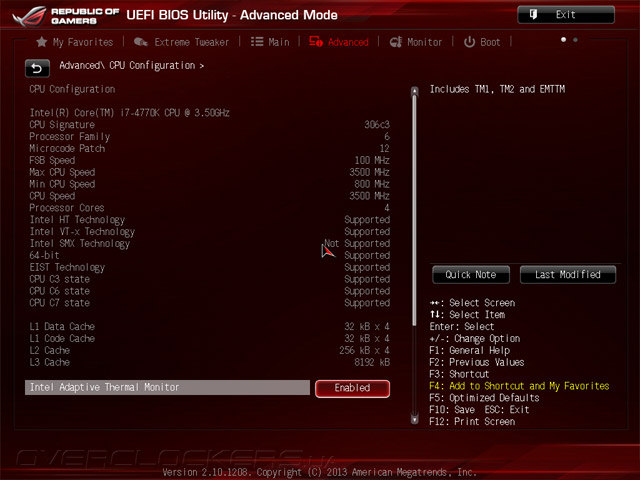

Подробная информация о центральном процессоре и управление его специфическими функциями, такими как виртуализация или аппаратная защита от вирусов, содержатся во вкладке CPU Configuration. Здесь же находится подменю CPU Power Management Configuration, в котором настраивается энергосбережение.

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

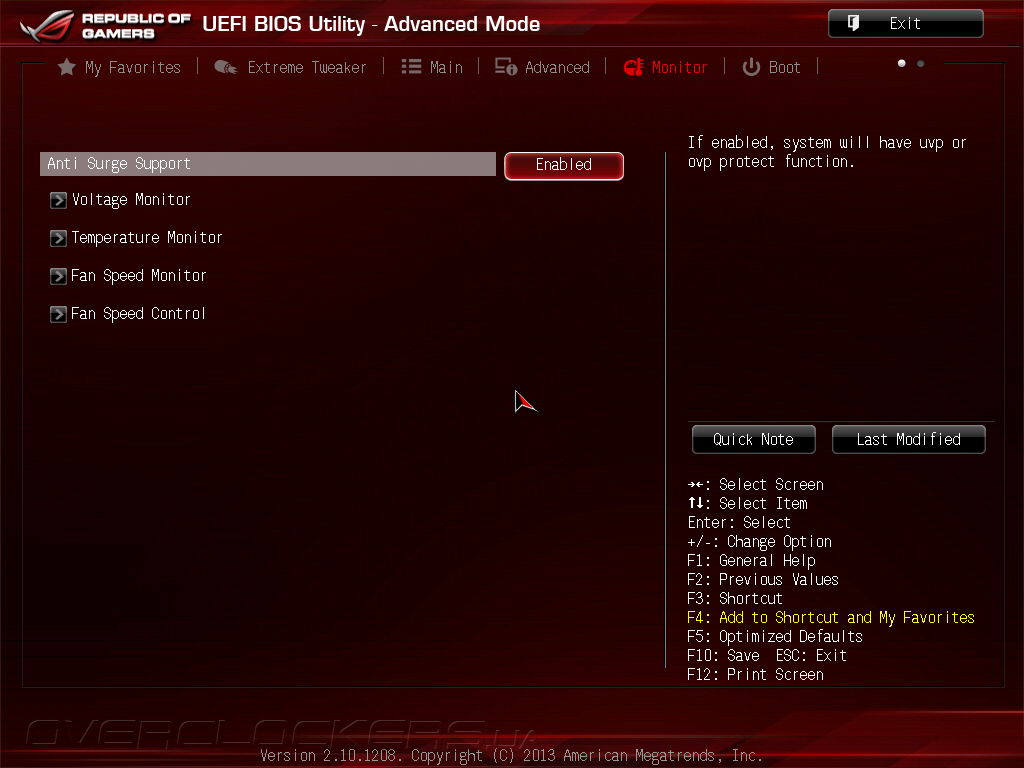

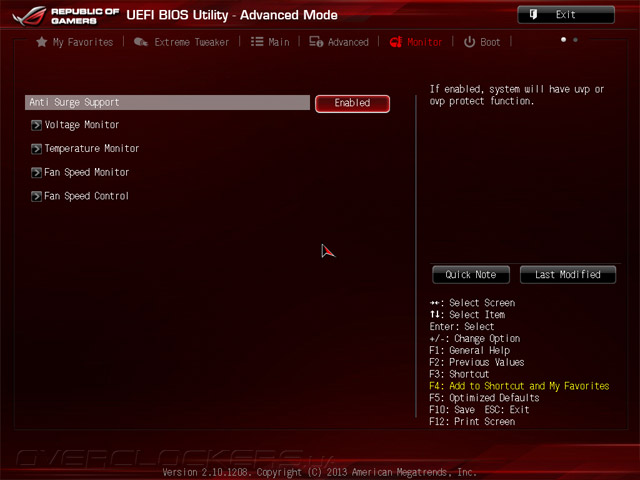

Функции аппаратного мониторинга сосредоточены в разделе Monitor.

UEFI Setup ASUS MAXIMUS VI Formula

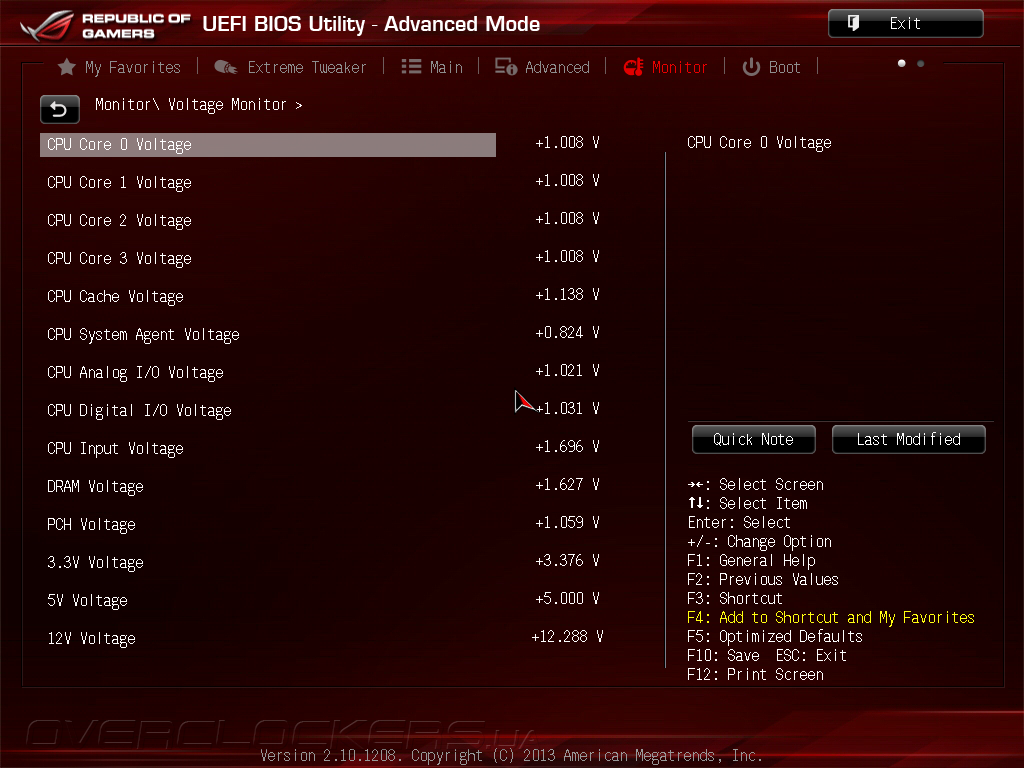

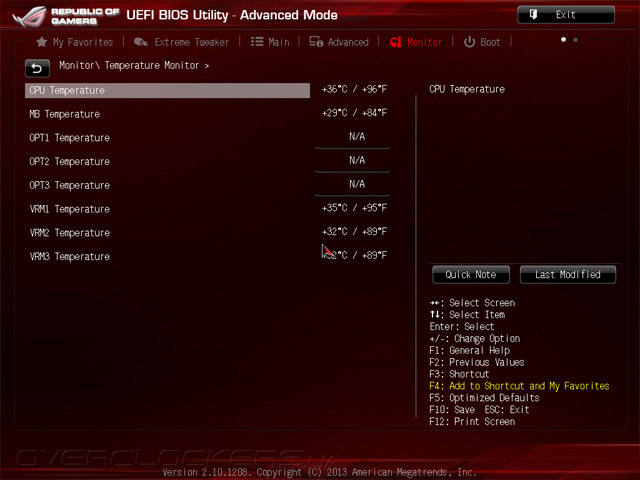

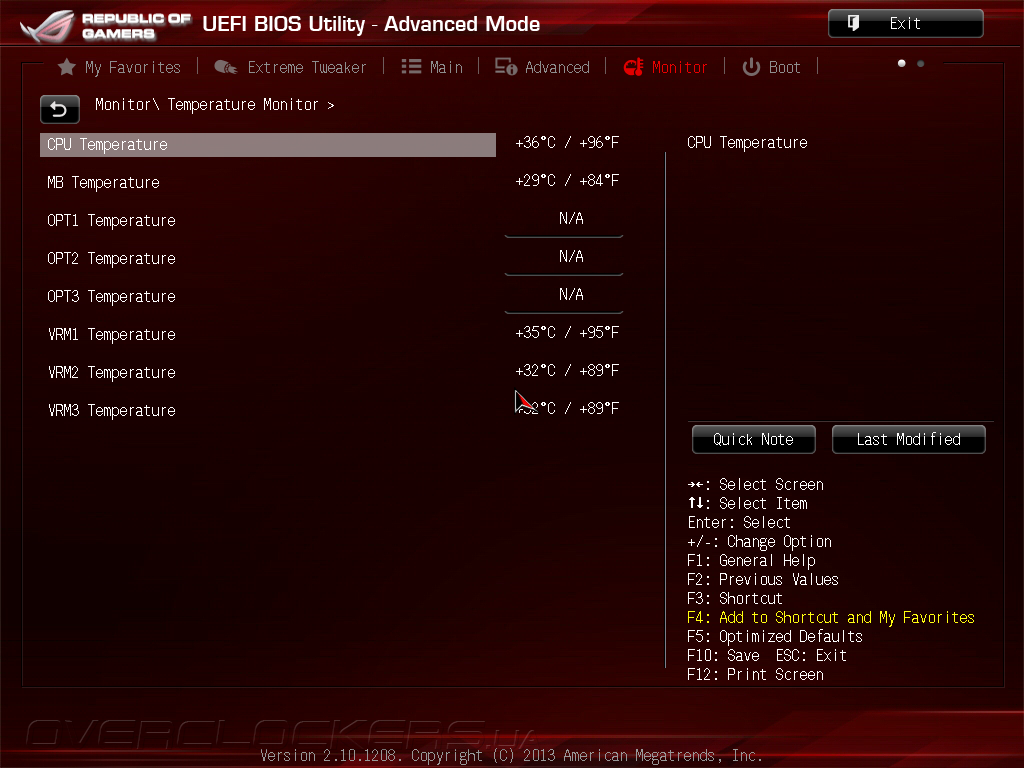

Вкладка Voltage Monitor отображает значение напряжений на процессоре, модулях ОЗУ и основных шинах питания. В подменю Temperature Monitor выводятся показания температурных датчиков системной логики и центрального процессора, температура в трех точках силовой подсистемы, а также данные, считываемы с трех внешних термопар.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

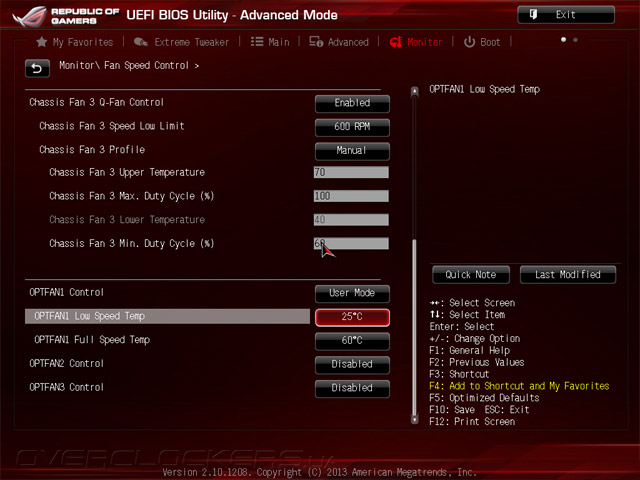

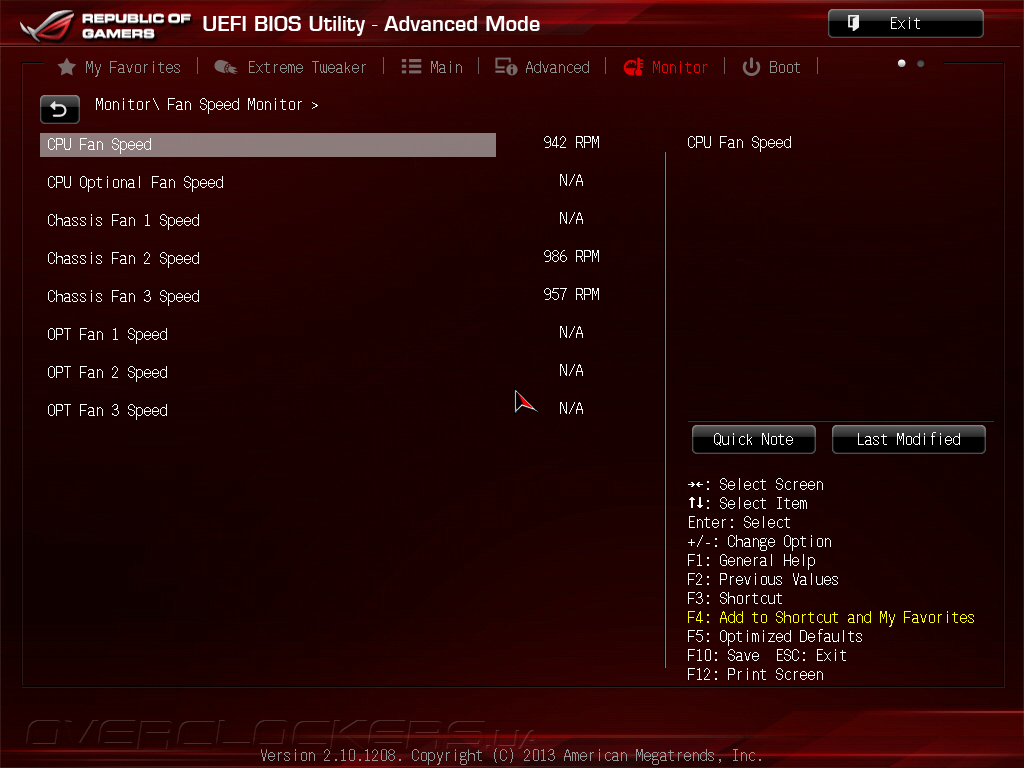

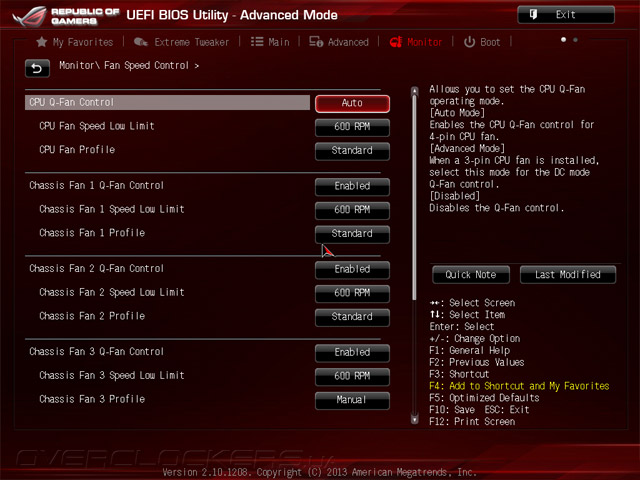

Скорости вращения вентиляторов можно узнать в подразделе Fan Speed Monitor, а для настройки их режимов работы служит вкладка Fan Speed Control. Для двух крыльчаток процессорного охладителя и трех корпусных «карлосонов» можно выбрать предустановленный профиль, либо вручную задать зависимость скорости вращения от температур, а для трех оставшихся — настроить обороты в соответствии с показаниями внешних термодатчиков.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI FormulaUEFI Setup ASUS MAXIMUS VI Formula

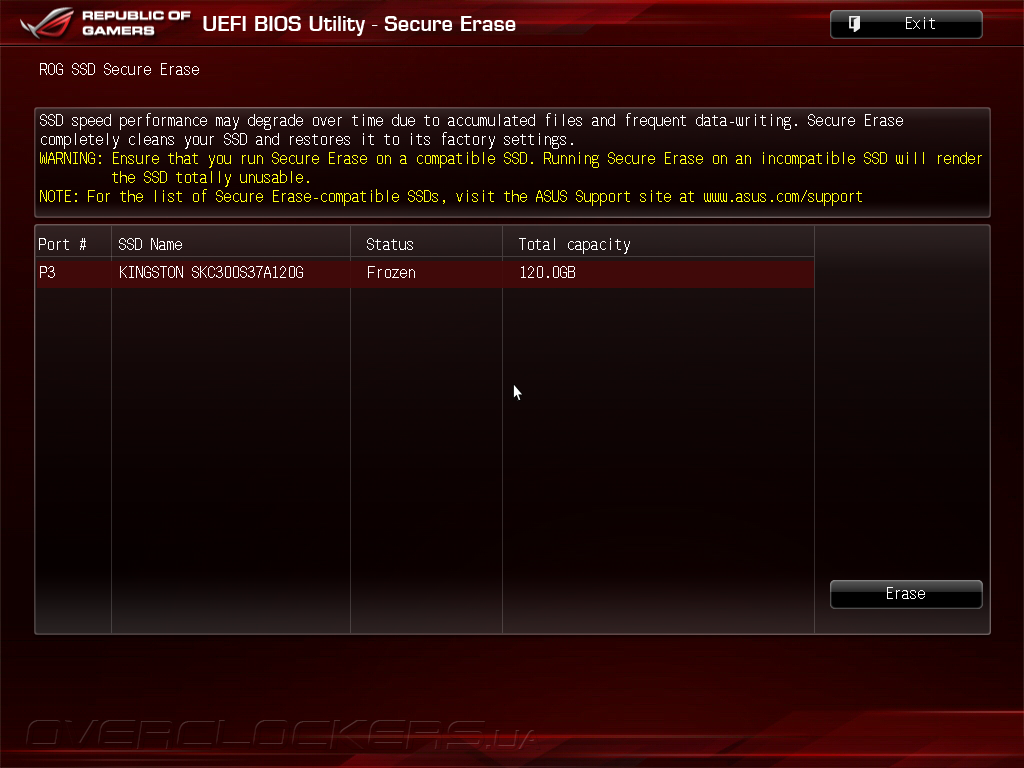

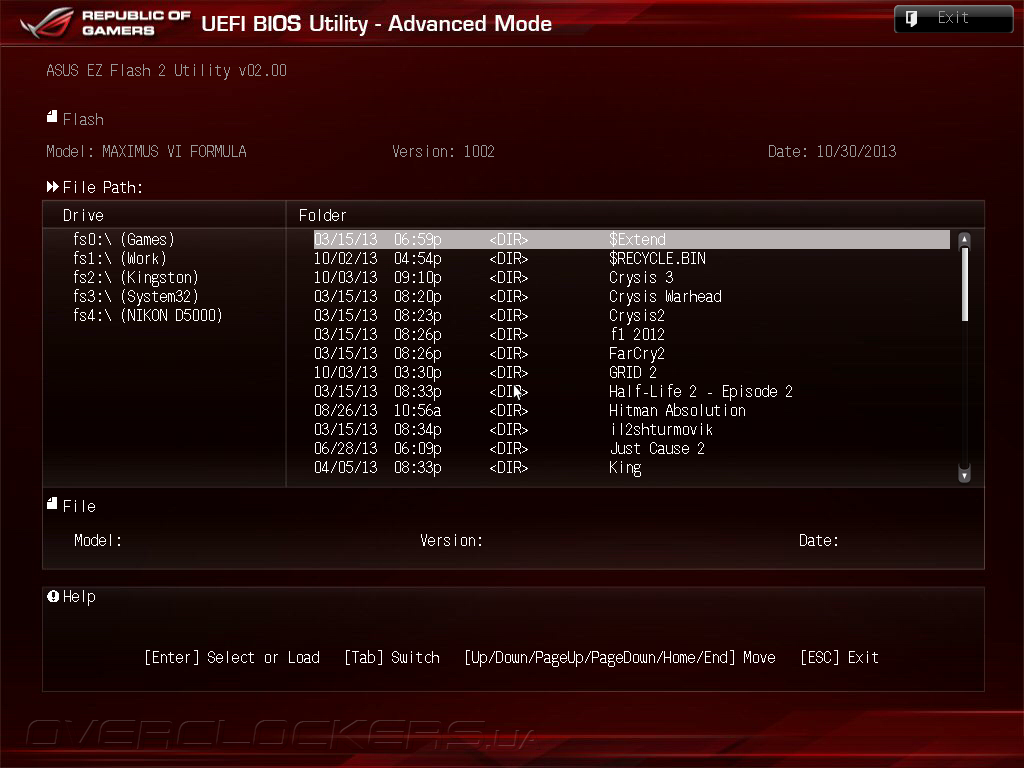

Из дополнительных возможностей прошивка ASUS Maximus VI Formula предлагает утилиту EZ Flash 2 для обновления управляющего микрокода и подпрограмму SSD Secure Erase, предназначенную для гарантированного удаления данных с твердотельных накопителей.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

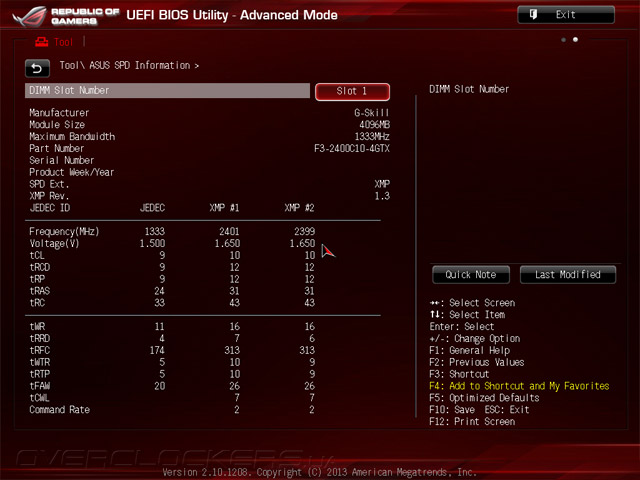

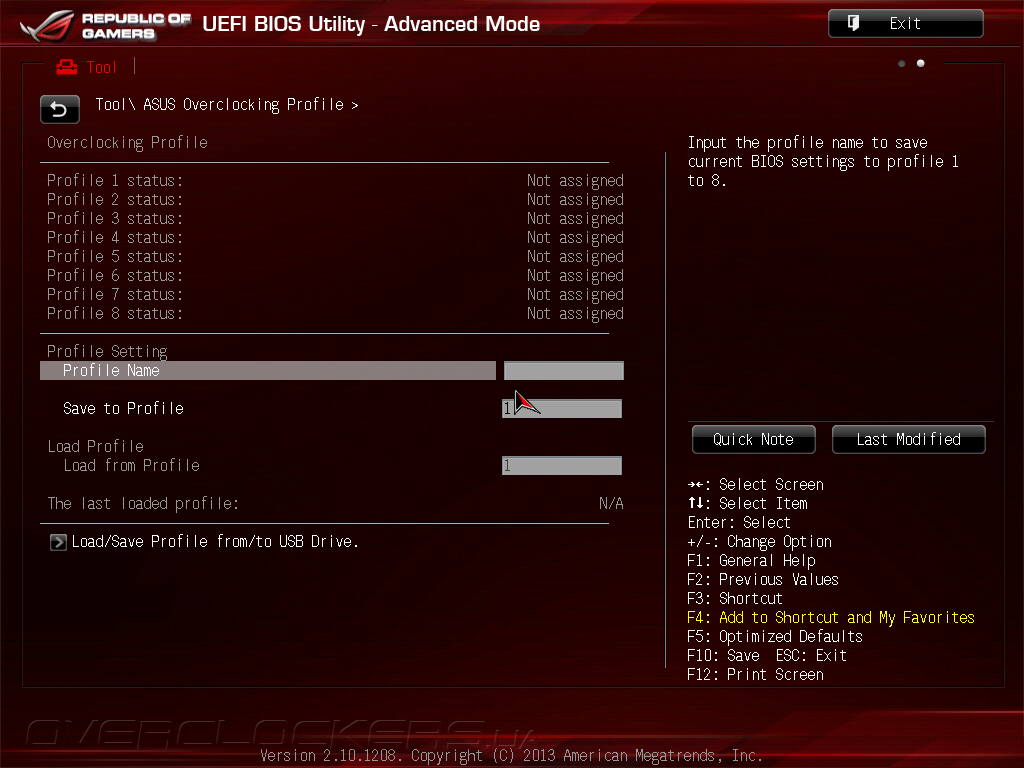

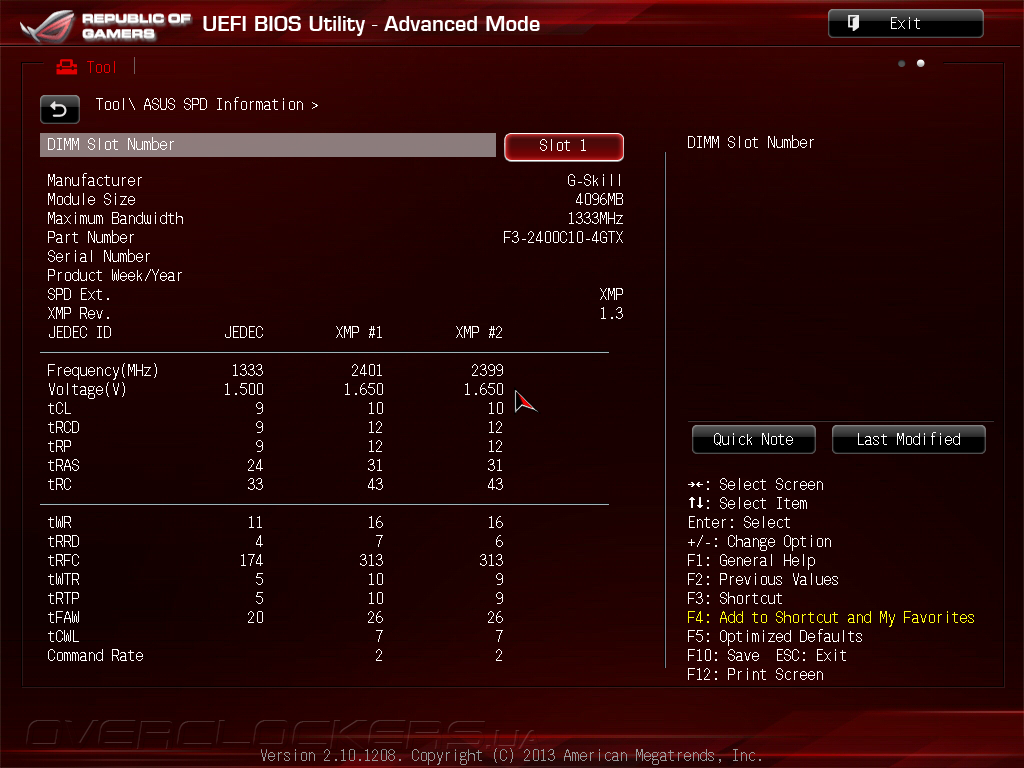

Для сохранения восьми профилей с пользовательскими настройками служит функция OC Profile, а с помощью SPD Information можно получить информацию о параметрах модулей ОЗУ.

UEFI Setup ASUS MAXIMUS VI Formula

UEFI Setup ASUS MAXIMUS VI Formula

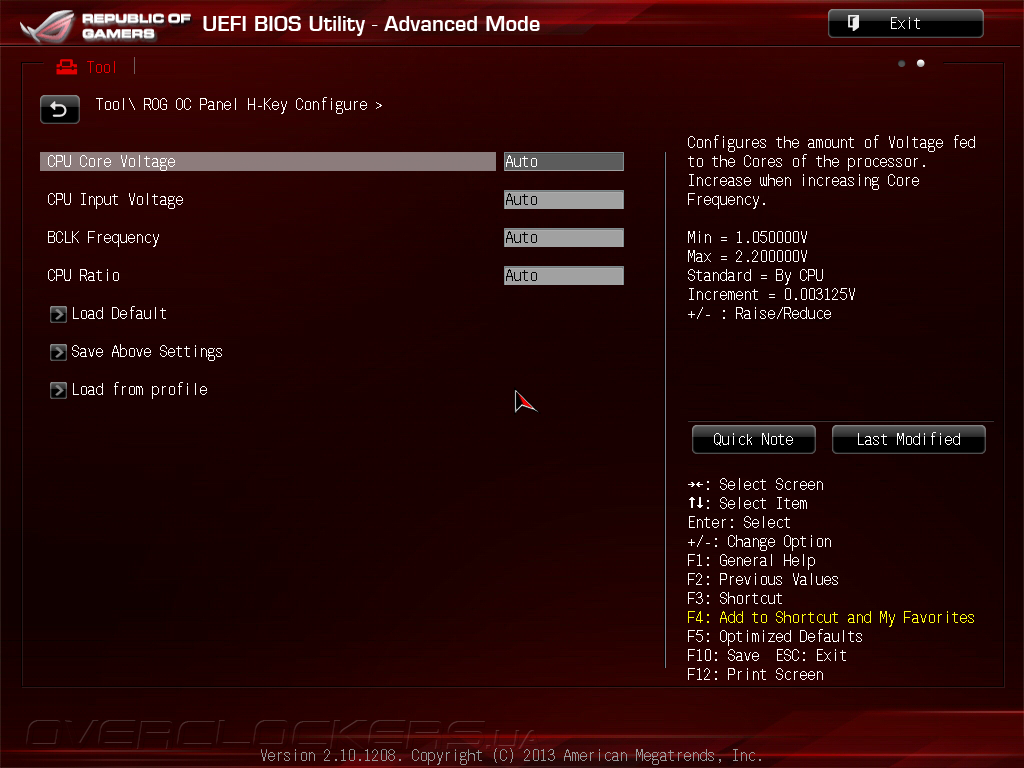

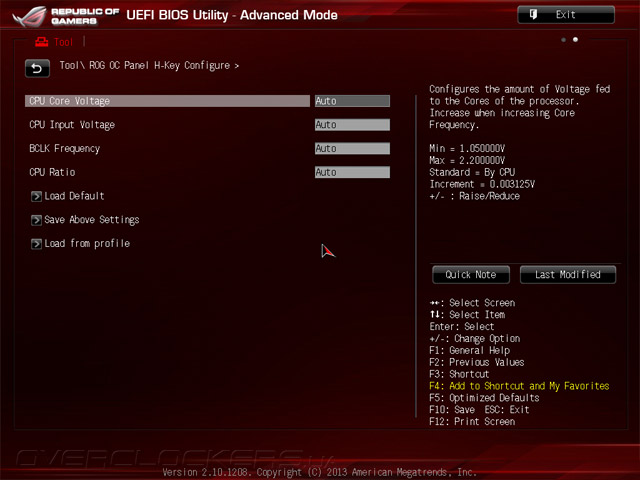

Наконец, вкладка ROG OC-Panel H-Key Configure предназначена для настройки «горячей клавиши» внешнего модуля OC Panel.

UEFI Setup ASUS MAXIMUS VI Formula


Комплектное ПО

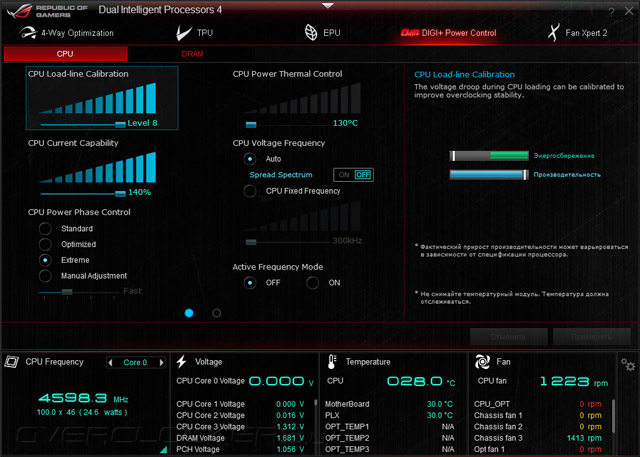

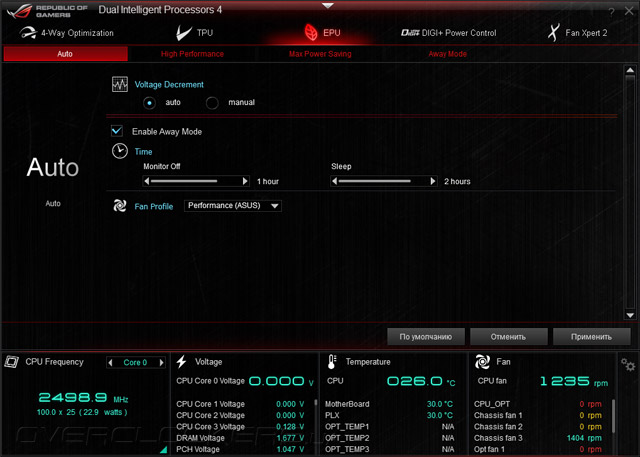

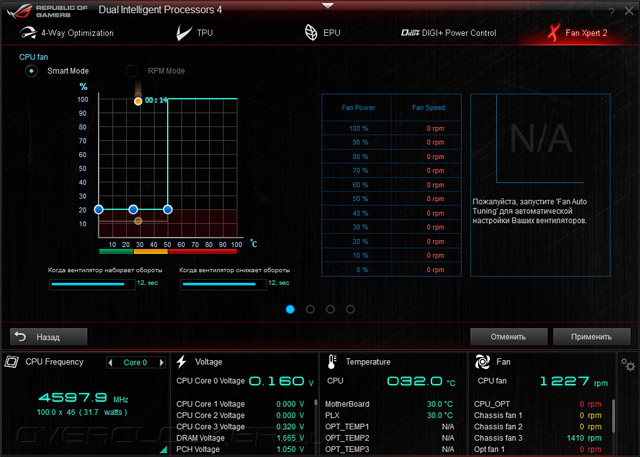

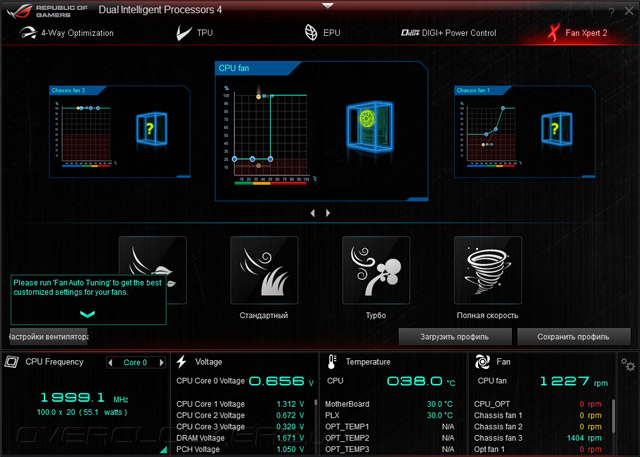

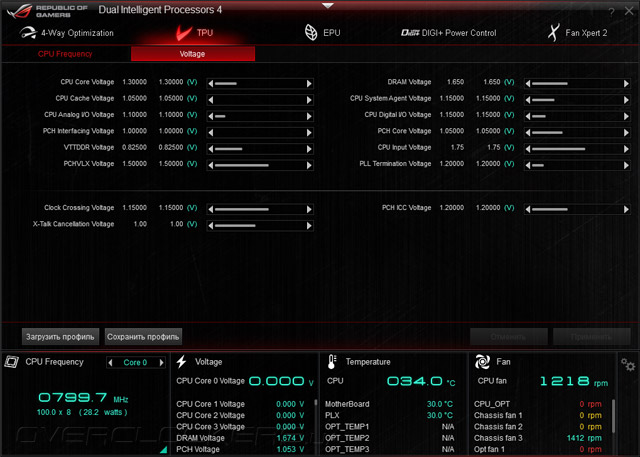

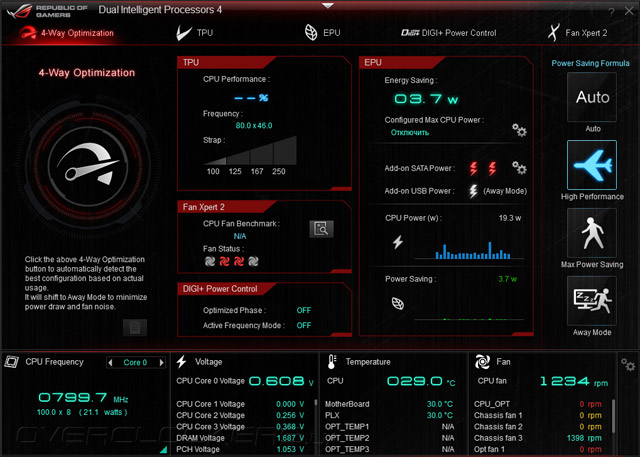

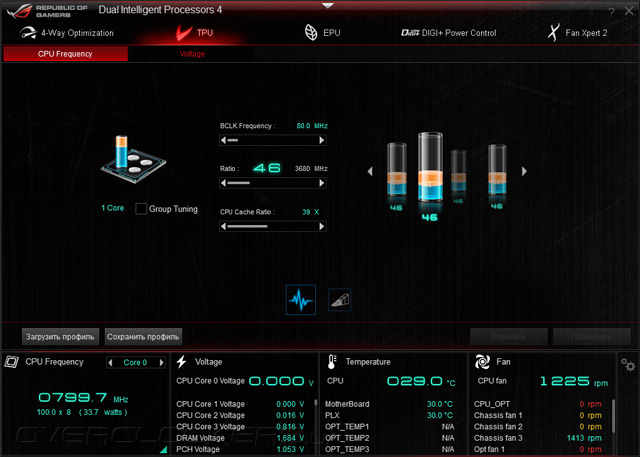

Среди всех системных плат ASUS продукты линейки Republic of Gamers комплектуются самым богатым набором ПО, и новинка не является исключением. Для разгона, управления энергосбережением, системного мониторинга и настройки работы вентиляторов служит приложение Dual Intelligent Processor 4, входящее в состав программного пакета AI Suite 3.

ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3ASUS AI Suite 3

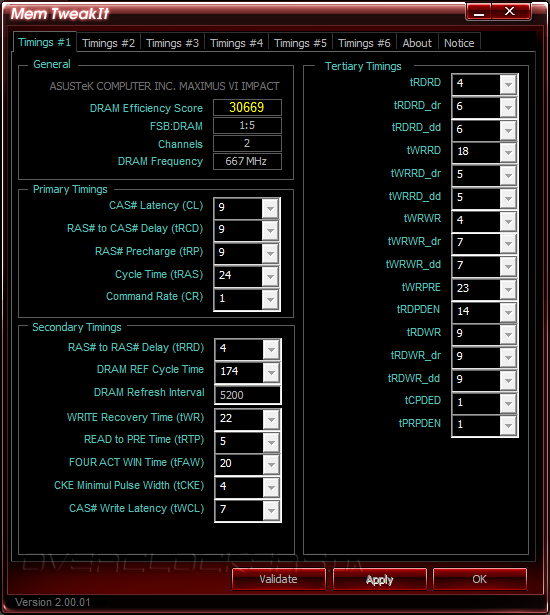

Мы не видим повода в очередной раз перечислять все достоинства этой программы — их масса! Зато, остановимся на очевидных недостатках, например, невозможности управления частотой оперативной памяти, а также отсутствию настроек таймингов. К счастью, последний недостаток компенсируется отдельной утилитой Mem TweakIt, которая предлагает регулировки множества параметров модулей ОЗУ.

ASUS Mem TweakIt

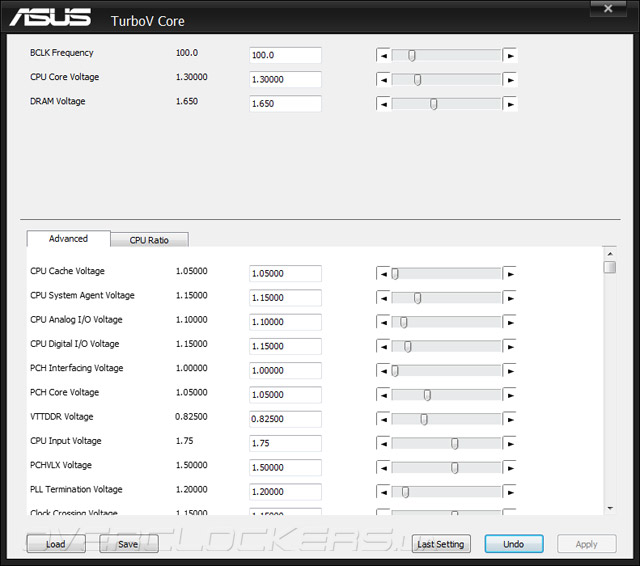

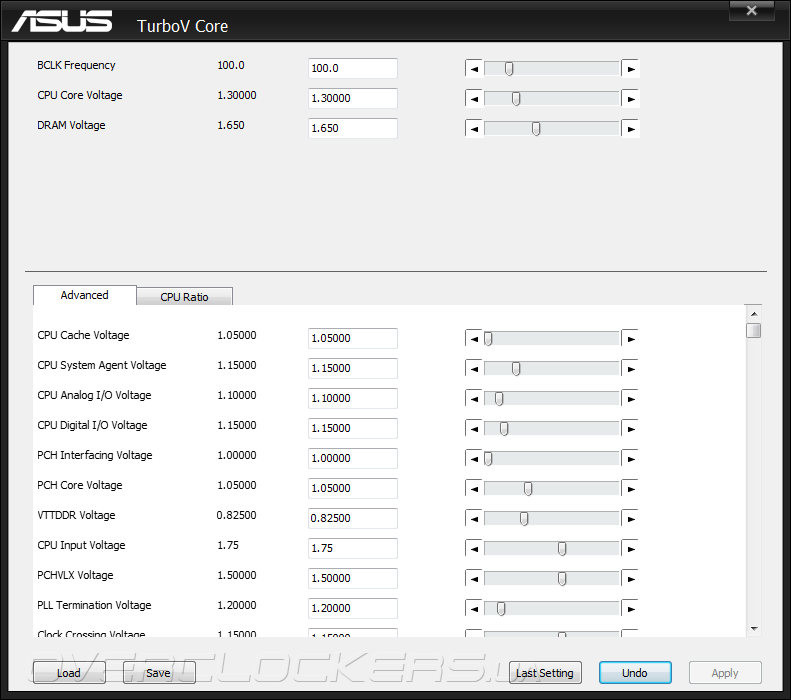

Специально для любителей разгона производитель предлагает программу TurboV Core, предназначенную для регулировки базовой частоты и напряжения. Благодаря своей простоте и аскетичному интерфейсу эта утилита как нельзя лучше подходит для серьезных экспериментов по оверклокингу.

ASUS TurboV Core

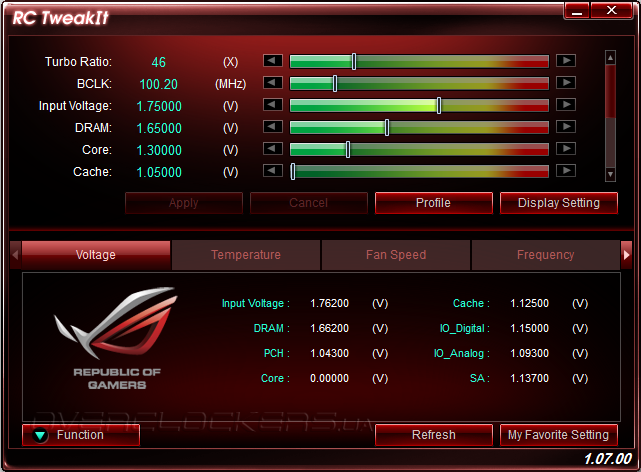

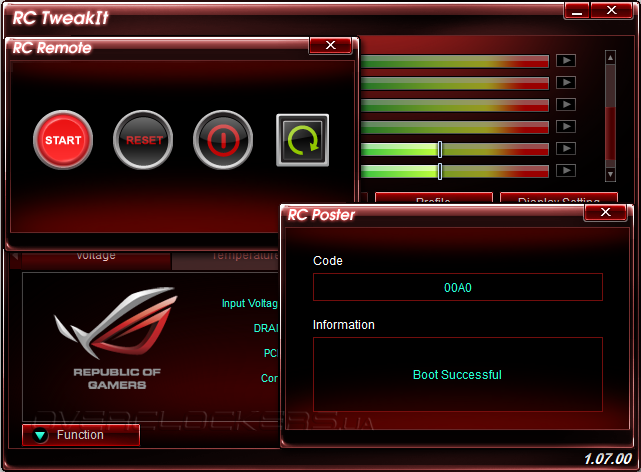

Для реализации технологии ROG Connect служит программный продукт RC TweakIT, который устанавливается на клиентский ПК. Среди его возможностей значатся отображение показаний системного мониторинга, управление параметрами быстродействия, отображение кодов POST, а также удаленные включение и перегрузка.

ASUS ROG ConnectASUS ROG Connect

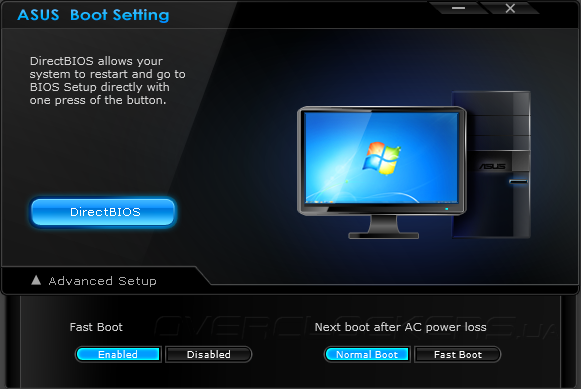

Из дополнительных программ интерес вызывает небольшая утилита Boot Settings, служащая для входа в меню настройки при следующей загрузке — возможность отнюдь не лишняя, учитывая скорость, с которой загружается плата в режиме Fast Boot.

ASUS Boot Settings

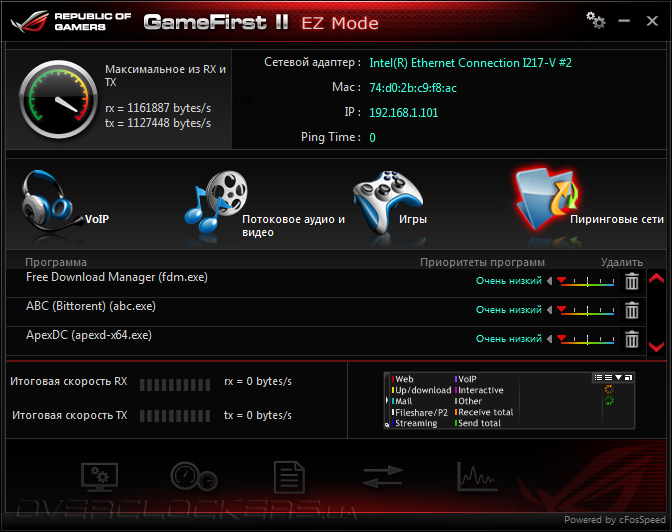

Также, в комплекте с ASUS Maximus VI Extreme поставляется пара полезных программ. Одна из них — GameFirst II, с ее помощью пользователи могут управлять пропускной способностью сетевого соединения для достижения максимального fps в онлайн-баталиях.

ASUS GameFirst II

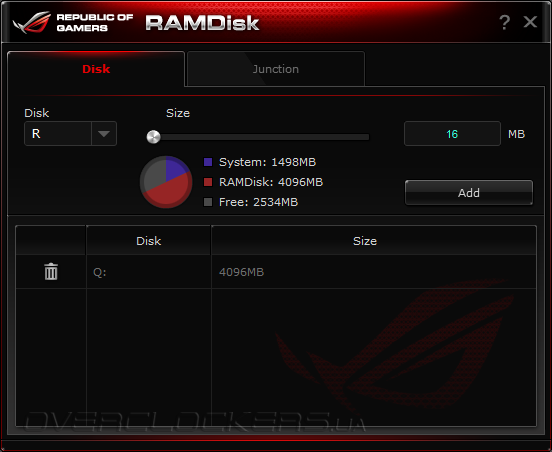

Вторая программа называется RAMDisk. Как следует из названия, утилита предназначена для создания в области ОЗУ виртуального логического диска.

ASUS RAMDisk
