Обзор и тестирование видеокарты MSI GeForce RTX 2070 Gaming Z 8G

Недавно мы знакомились с видеокартой MSI GeForce RTX 2070 Armor 8G, которую можно отнести к доступным и рядовым моделям этой серии. Но у MSI есть и более продвинутые версии GeForce RTX 2070 с улучшенным охлаждением, повышенными рабочими частотами, подсветкой и прочими атрибутами высокоуровневого продукта. В частности, предлагается три модели GeForce RTX 2070 Gaming, которые имеют идентичный дизайн, но отличаются частотами. В данном обзоре мы рассмотрим самую быструю версию — Gaming Z. Это видеокарта c максимальным начальным ускорением и отличным разгонным потенциалом.

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

Поставляется в крупной коробке. На лицевой стороне изображена система охлаждения с цветной подсветкой.

MSI GeForce RTX 2070 Gaming Z 8G

Комплектуется многочисленной полиграфией. В набор входят инструкции, забавный комикс и набор из двух подставок под чашку.

MSI GeForce RTX 2070 Gaming Z 8G

Также присутствует специальная подпорка. Это не вертикальный вариант в виде опоры, а прикручивается к задней стенке и тянется вдоль видеокарты

MSI GeForce RTX 2070 Gaming Z 8G

Внешний вид видеокарт MSI Gaming немного обновился, хотя в очертаниях четко видна определенная преемственность с прошлым поколением Gaming. Охлаждение накрыто серым кожухом, исчезли ярко-красные вставки. На вентиляторы нанесены логотипы в виде дракона.

MSI GeForce RTX 2070 Gaming Z 8G

Видеокарта занимает три слота, а ее длина составляет неполные 31 см.

MSI GeForce RTX 2070 Gaming Z 8G

Обратная сторона накрыта металлической пластиной с несколькими декоративными прорезями и большим логотипом. В углу есть два разъема питания — на шесть и восемь контактов.

MSI GeForce RTX 2070 Gaming Z 8G

На боковой грани корпуса присутствует окошко с названием компании, серии кулера и логотипом-драконом. В рабочем состоянии окошко подсвечивается.

MSI GeForce RTX 2070 Gaming Z 8G

Подсветка сейчас является атрибутом любого геймерского продукта. Кроме окошка на корпусе есть подсвечиваемые линии, подчеркивающие контуры видеокарты. Система RGB Mystic Light позволяет управлять подсветкой и синхронизировать ее с другими компонентами MSI. Через приложение MSI Mystic Light можно задавать световые эффекты, чтобы подсветка переливалась или мигала разными цветами.

MSI GeForce RTX 2070 Gaming Z 8G

Стандартный набор разъемов для GeForce RTX 2070: три DisplayPort, один HDMI и один VirtualLink (USB Type-C).

MSI GeForce RTX 2070 Gaming Z 8G

За охлаждение отвечает кулер Twin Frozr 7. Его конструкция слабо отличается от охлаждения в топовых продуктах прошлой серии, но есть ряд изменений. Под кожухом скрывается мощный двухсекционный радиатор. Сверху он накрыт рамкой, к которой прикручиваются вентиляторы и сам кожух.

MSI GeForce RTX 2070 Gaming Z 8G

У MSI Gaming единый радиатор для графического процессора и элементов системы питания. В основании есть две пластины — одна является теплосъемником ядра, на другой секции радиатора пластина для контакта с транзисторами и другими компонентами.

MSI GeForce RTX 2070 Gaming Z 8G

Число тепловых трубок доведено до шести, причем одна рекордного диаметра 10 мм. У MSI GTX 1080 Ti Gaming X 11G использовалось пять тепловых трубок. Ровное основание обеспечивает полный контакт с поверхностью GPU и передачу тепла сразу к трубкам. При этом сами трубки имеют прямоугольную форму в зоне основания, что обеспечивает максимальный контакт как с самим основанием, так и друг с другом. Все части радиатора имеет никелированное покрытие.

MSI GeForce RTX 2070 Gaming Z 8G

С внешней стороны у пластин волнистые края и смещение этих волн относительно соседних пластин. Это сочетается со специальными прорезями и маленькими изгибами на внутренней поверхности пластин. Такая аэродинамическая форма улучшает продуваемость радиатора и его эффективность.

MSI GeForce RTX 2070 Gaming Z 8G

Используется пара больших 100-мм вентиляторов, выполненных по технологии TorX 3.0.

MSI GeForce RTX 2070 Gaming Z 8G

Большой изгиб лопастей и особая их форма повышают мощность воздушного потока. Использование шарикоподшипников обеспечивает долговечность.

MSI GeForce RTX 2070 Gaming Z 8G

Под поверхностью кожуха расположены светодиодные панели. Они подключается отдельно от блока подсветки бокового окошка.

MSI GeForce RTX 2070 Gaming Z 8G

Микросхемы памяти имеют отдельный радиатор в виде плоской пластины, которая переходит в ребро жесткости. Также обратите внимание на термопрокладку на дросселях. В некоторых видеокартах присутствует аналогичная прокладка, которая упирается в ребра радиатора. Тут же ребра имеют изгиб в основании, образуя специальную площадку для контакта с дросселями, и радиатор полноценно охлаждает данные элементы.

MSI GeForce RTX 2070 Gaming Z 8G

Кроме микросхем памяти пластина также отводит тепло от силовых элементов, расположенных слева от GPU.

MSI GeForce RTX 2070 Gaming Z 8G

Пластина на обратной стороне платы тоже участвует в охлаждении. В зоне над процессором и микросхемами памяти есть толстые термоппрокладки для отвода тепла от платы к металлической пластине.

MSI GeForce RTX 2070 Gaming Z 8G

Для лучшей иллюстрации сложной структуры системы охлаждения воспользуемся слайдом с сайта MSI.

MSI GeForce RTX 2070 Gaming Z 8G

Печатная плата больше стандартной, что позволяет увеличить площадь проводящих слоев и повысить общую площадь рассеивания тепла для снижения нагрева текстолита. Также заявлено об увеличенном количестве проводниковых слоев.

MSI GeForce RTX 2070 Gaming Z 8G

На плате насчитывается 10 фаз питания.

MSI GeForce RTX 2070 Gaming Z 8G

Процессор запитан от 8-фазного преобразователя напряжения.

MSI GeForce RTX 2070 Gaming Z 8G

Процессор TU106-400A-A1 насчитывает 2304 ядра CUDA и выполнен по 12-нм техпроцессу. Кристалл имеет прямоугольную форму и обходится без защитной рамки. На борту расположено 8 ГБ памяти GDDR6, распаяны микросхемы Micron 8OA77 D9WCW.

MSI GeForce RTX 2070 Gaming Z 8G

Видеокарта работает при стандартном базовом значении 1410 МГц, но с повышенным Boost Clock 1820 МГц (минимальное значение для этой серии 1620 МГц). Эффективная частотам памяти равна 14000 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

Тестирование проводилось на открытом стенде при 22 °С внутри помещения. В таких условиях видеоадаптер прогревался лишь до 66 °С. В тяжелом тесте Final Fantasy XV Windows Edition при разрешении 4K частоты ядра держались в диапазоне 1920–1935 МГц. Это довольно много, если вспомнить, что GeForce RTX 2070 Armor 8G при максимальном разгоне показывал такие же или даже чуть меньшие значения частот GPU в тяжелых приложениях.

MSI GeForce RTX 2070 Gaming Z 8G

Вентиляторы работали на скорости 1100 об/мин. При таких оборотах вопрос о шуме абсолютно не актуален. Также MSI Gaming останавливает вентиляторы при низких температурах в простое, обеспечивая абсолютно бесшумный режим.

MSI GeForce RTX 2070 Gaming Z 8G

В некоторых играх частота ядра не опускалась ниже отметки в 1935 МГц, например, в Shadow of the Tomb Raider при разрешении 2560x1440. А скорость вентиляторов могла быть еще ниже. Пиковые значения Boost достигали 1965–1980 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

По сути, мы изначально получаем GeForce RTX 2070 с хорошим разгоном GPU, но без ускорения памяти. В ходе последующего разгона через EVGA Precision X1 удалось достичь базового значения 1310 МГц при Boost Clock 1930 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

Реальные частоты в Final Fantasy XV Windows Edition стремились к уровню 2055–2040 МГц. Память удалось разогнать до 7926 МГц (результирующее значение 15852 МГц).

MSI GeForce RTX 2070 Gaming Z 8G

В Shadow of the Tomb Raider частота ядра не снижалась ниже планки в 2055 МГц. Пиковые значения Boost достигали 2100 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

Для поддержания стабильности мы подняли скорость вентиляторов до 52%, что ниже 1400 об/мин. Шум оставался на комфортном уровне, а температура ядра упала ниже 60 °С. Конечно, это актуально только для открытого стенда. Но даже внутри корпуса видеокарту можно будет разгонять без серьезного ускорения вентиляторов, сохраняя комфортный акустический режим.

Характеристики тестируемых видеокарт

Сравним MSI Gaming с обычной видеокартой MSI Armor, которая работает при минимальных для этой серии частотах без заводского разгона. Основными конкурентами выступят представители прошлого поколения в лице GeForce GTX 1080 (Gaming с пониженными частотами) и Radeon RX Vega 64 (референсная версия). После определенной паузы мы наконец-то добавляем результаты Radeon в разгоне, для этого всего-то понадобился более мощный блок питания Raidmax Cobra RX-800AE, поскольку с двумя другими БП эта видеокарта начала работать нестабильно даже в номинале.

Также в сравнение добавлены более мощные решения — GeForce GTX 1080 Ti и GeForce RTX 2080. Последний представлен вариантом с частотами 1515–1800 МГц, что идентично характеристикам слегка ускоренных Founders Edition. Поэтому данный видеоадаптер на графиках будем обозначать как GeForce RTX 2080 FE. Старшие соперники протестированы только в номинале.

Видеоадаптер GeForce RTX 2080 FE GeForce GTX 1080 Ti MSI RTX 2070 Gaming Z GeForce RTX 2070 GeForce GTX 1080 Radeon RX Vega 64
Ядро TU104 GP102 TU106 TU106 GP104 Vega 10
Количество транзисторов, млн. шт 13600 12000 10800 10800 7200 12500
Техпроцесс, нм 12 16 12 12 16 14
Площадь ядра, кв. мм 545 471 445 445 314 486
Количество потоковых процессоров 2944 3584 2304 2304 2560 4096
Количество тензорных ядер 368 288 288
Количество ядер RT 46 36 36
Количество текстурных блоков 184 224 144 144 160 256
Количество блоков рендеринга 64 88 64 64 64 64
Частота ядра, МГц: Base-Boost 1515–1800 1480–1582 1410–1820 1410–1620 1607–1733 1274–1546
Шина памяти, бит 256 352 256 256 256 2048
Тип памяти GDDR6 GDDR5X GDDR6 GDDR6 GDDR5X HBM2
Частота памяти, МГц 14000 11008 14000 14000 10010 1890
Объём памяти, ГБ 8 11 8 8 8 8
Поддерживаемая версия DirectX 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1) 12 (12_1)
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 225 250 н/д 175 180 295

В таблице приведены официальные спецификации по частотам GPU. На графиках указан полный диапазон частот, включая пиковые значения Boost.

Тестовый стенд

Конфигурация тестового стенда следующая:

  • процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • материнская плата: MSI X99S MPower (Intel X99);
  • память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
  • системный диск: Kingston SSDNow KC400 (512 ГБ, SATA 6Gb/s);
  • дополнительный диск: WD Red 3TB WD30EFRX (3 ТБ, SATA 6Gb/s, 5400 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  •  операционная система: Windows 10 Pro x64;
  • драйвер GeForce RTX 2070: NVIDIA GeForce 416.34;
  • драйвер Radeon: AMD Adrenalin Edition 18.10.2.

Тестирование проведено в разрешениях 2560x1440 и 3840x2160 по описанной ранее методике.

Результаты тестирования

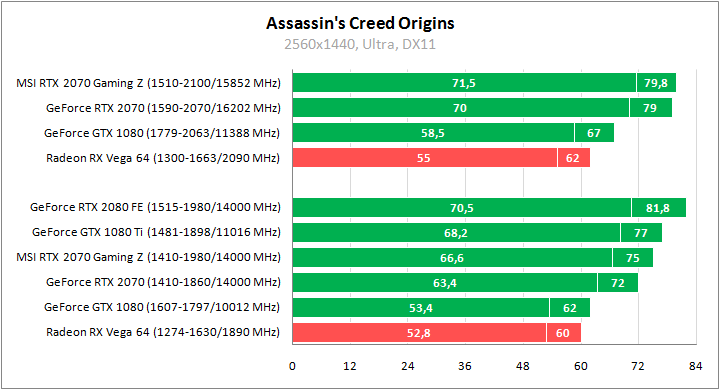

Assassin's Creed Origins

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

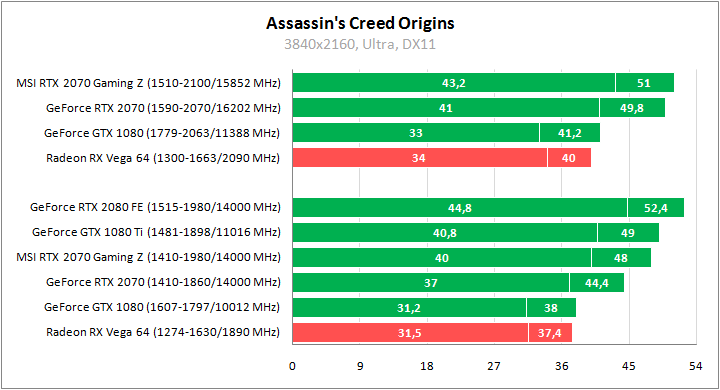

GeForce RTX 2070 показывает отличные результаты в Assassin's Creed, заметно обгоняя GeForce GTX 1080 и Radeon RX Vega 64. В разгоне удается даже нагнать старшую видеокарту GeForce GTX 1080 Ti. А MSI Gaming Z с повышенными частотами приближается к GeForce RTX 2080.

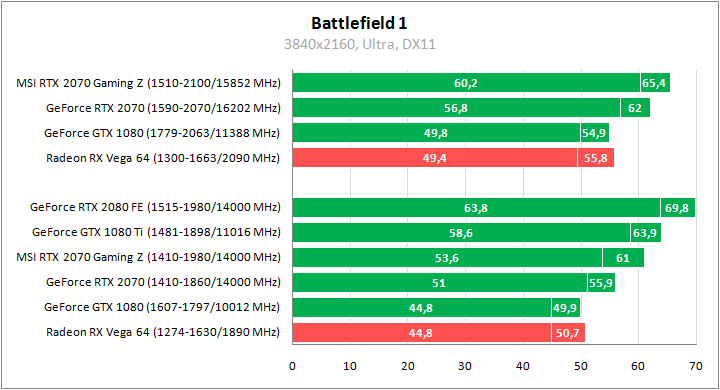

Battlefield 1

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

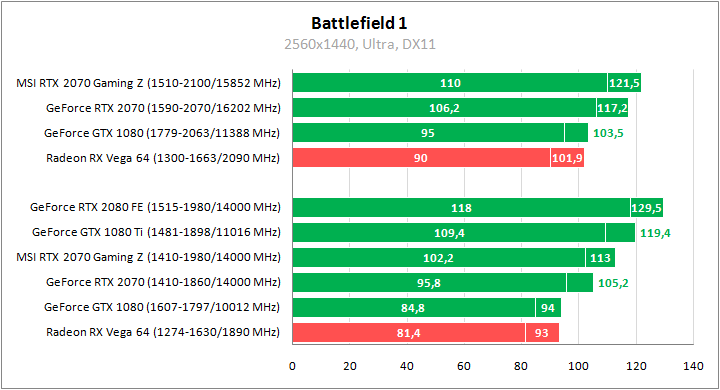

В Battlefield 1 GeForce RTX 2070 при минимальных частотах на 12–13% быстрее GeForce GTX 1080 и Radeon RX Vega 64. У MSI Gaming Z дополнительное преимущество в 7–9%. Разгон ускоряет героя обзора на 7–12%, что даже позволяет незначительно обогнать референсный ускоритель GeForce GTX 1080 Ti.

Far Cry 5

MSI GeForce RTX 2070 Gaming Z 8G

При тестировании задействованы новые HD-текстуры, добавленные в последнем обновлении.

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

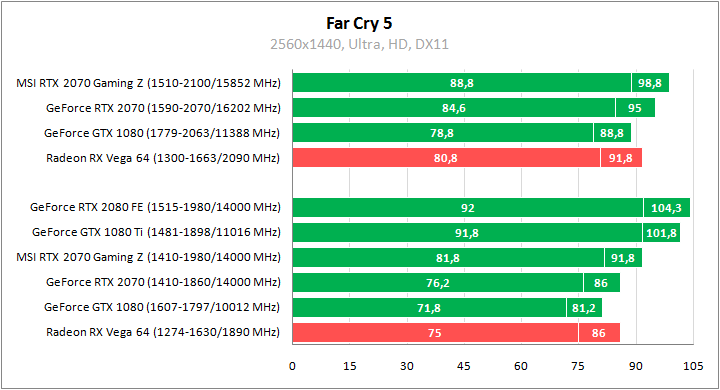

В Far Cry 5 обычный GeForce RTX 2070 быстрее GeForce GTX 1080 на 5–6%, показывая схожие результаты с конкурентом от AMD. MSI Gaming Z быстрее напарника на 7–8%, разгон ускоряет еще на 8%. При повышенных частотах герой обзора дышит в спину GeForce GTX 1080 Ti.

Final Fantasy XV

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

Преимущество GeForce RTX 2070 над GeForce GTX 1080 в Final Fantasy XV достигает 7–12%, у MSI Gaming дополнительное преимущество в 8–11%. В разгоне этот видеоадаптер быстрее напарника и максимально близок к уровню быстродействия GeForce GTX 1080 Ti.

Kingdom Come: Deliverance

MSI GeForce RTX 2070 Gaming Z 8G

На протяжении нескольких обзоров мы упоминали о проблеме с некорректной графикой на решениях AMD из-за неработающего Ambient Occlusion и отсутствующих эффектов объемного света. Теперь проблема нейтрализована, но результаты Radeon ожидаемо ниже тех, что были в прошлых материалах.

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

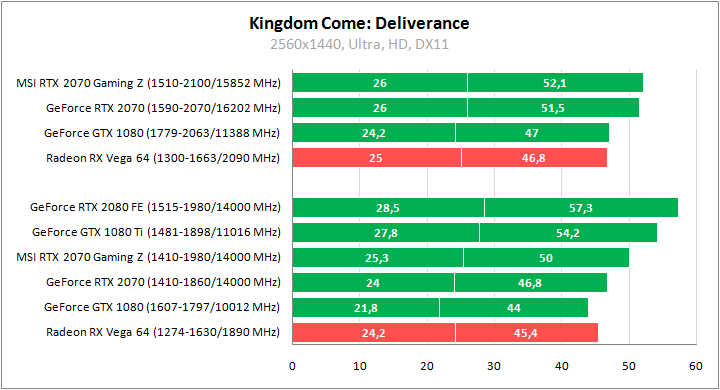

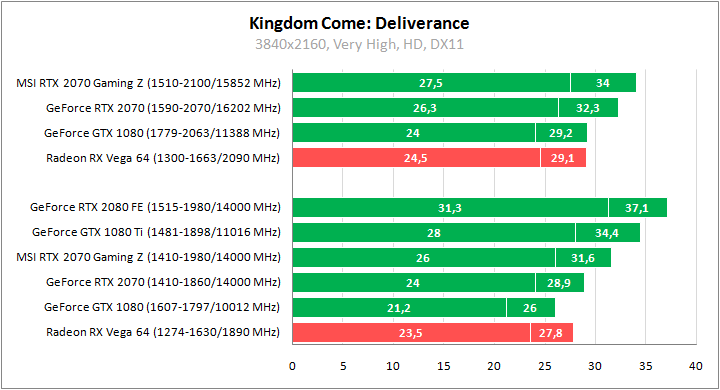

Наблюдается привычное преимущество GeForce RTX 2070 над GeForce GTX 1080. А вот Radeon RX Vega 64 почти не уступает новому сопернику. Высокие заводские частоты обеспечивают MSI внушительное преимущество над обычным ускорителем, а последующий разгон приближает к GeForce GTX 1080 Ti.

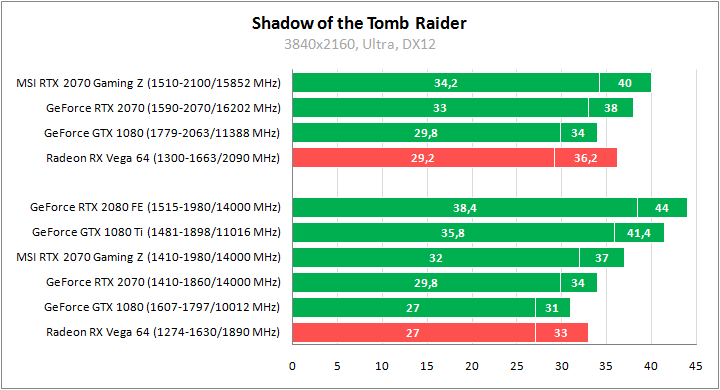

Shadow of the Tomb Raider

MSI GeForce RTX 2070 Gaming Z 8G

Последняя игра серии Tomb Raider лучше оптимизирована под DirectX 12, и тесты проведены только в этом режиме.

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

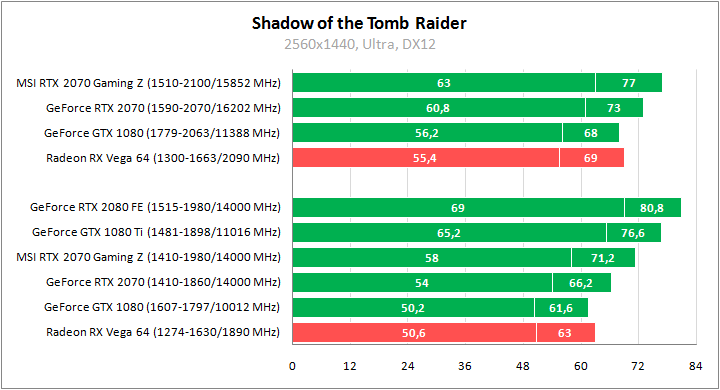

Максимальный отрыв GeForce RTX 2070 от GeForce GTX 1080 в высоком разрешении 4K достигает 10%. У MSI Gaming Z дополнительное преимущество в 7–8%. Между разогнанными GeForce RTX 2070 разница около 5%.

Strange Brigade

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

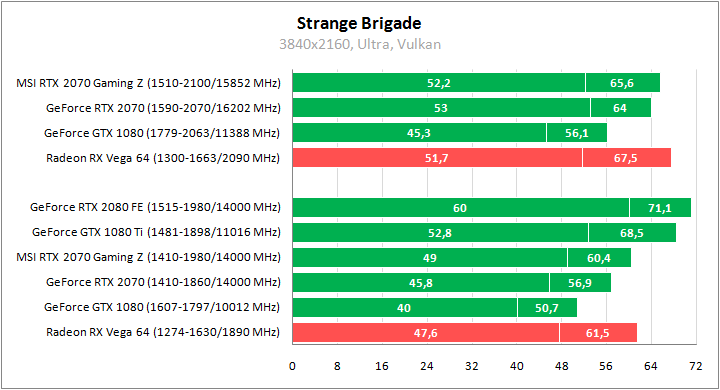

В Strange Brigade наблюдается разное соотношение между соперниками NVIDIA и AMD. Последний занимает место аутсайдера в более низком разрешении, но с переходом к 4K конкурирует с MSI Gaming Z. Что касается напарников по серии GeForce RTX 2070, то между ними некритичная разница.

The Witcher 3: Wild Hunt

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

GeForce RTX 2070 хорошо справляется с Witcher 3 даже в 4K (но только без HairWorks). Самая простая версия нового видеоадаптера быстрее GeForce GTX 1080 и Radeon RX Vega 64, а у MSI Gaming Z дополнительное преимущество в 9–10%. Между разогнанными GeForce RTX 2070 разница в 6–8%. Представитель MSI нагоняет GeForce GTX 1080 Ti в меньшем разрешении, но в 4K между ними остается небольшой зазор.

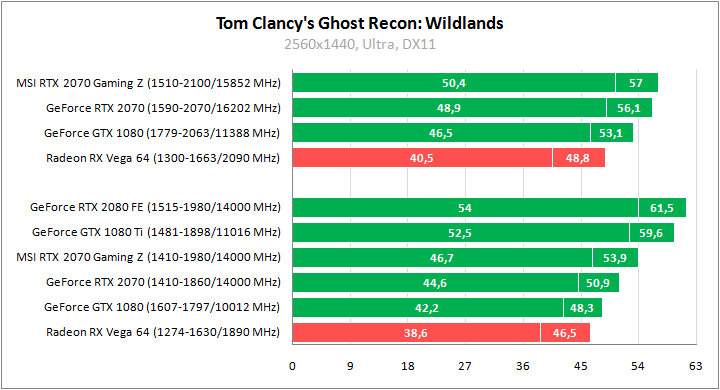

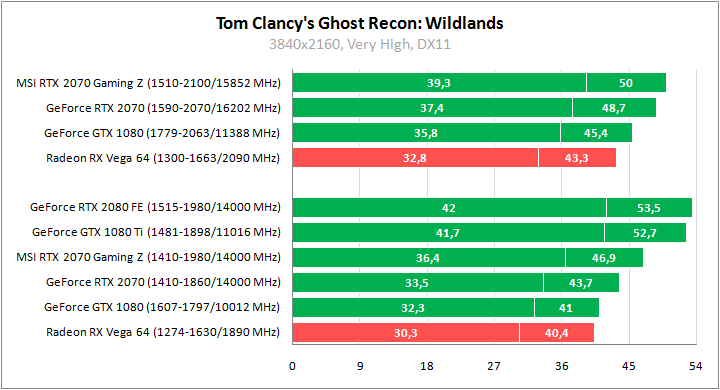

Tom Clancy's Ghost Recon: Wildlands

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

Среднее преимущество GeForce RTX 2070 над предшественником NVIDIA около 5%, у MSI дополнительное преимущество в 6–7%. Разгон ускоряет Gaming на 6–8%.

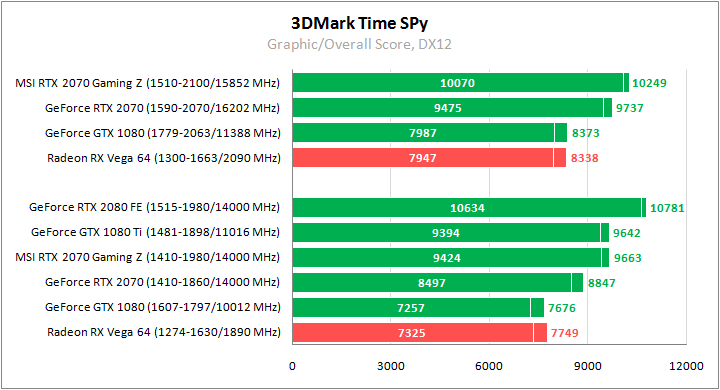

3DMark Time Spy

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

Полный триумф MSI Gaming Z — в номинале видеоадаптер идет наравне с референсным GeForce GTX 1080 Ti, обгоняя напарника по серии на 11%. GeForce GTX 1080 и Radeon RX Vega 64 в разгоне значительно слабее MSI в номинале. Разгон придает дополнительное ускорение в 7%.

Выводы

MSI GeForce RTX 2070 Gaming Z 8G — максимально производительный ускоритель на базе процессора TU106. Видеоадаптер сочетает внушительный заводской разгон с эффективным охлаждением и подсветкой. Это продукт высокого уровня, который удовлетворит любым запросам требовательного покупателя — от высокой производительности до стильного внешнего вида с подсветкой. Мощный кулер Twin Frozr 7 поддерживает низкие рабочие температуры с минимальным шумом и позволяет разгонять видеокарту с сохранением акустического комфорта. Начальные частоты GPU столь высоки, что слабо отличаются от разгона простых версий GeForce RTX 2070. По итогам тестирования видно, что MSI Gaming Z в номинале почти не уступает MSI Armor в разгоне, проигрывая зачастую лишь пару процентов. В большинстве игр MSI Gaming Z быстрее разогнанных GeForce GTX 1080 и Radeon RX Vega 64. Разгонный потенциал самого Gaming просто отличный. Благодаря высокому запасу по мощности удается достичь хорошей стабильности при высоких значениях Boost с поддержанием рабочих значений на уровне 2040–2055 МГц. Это рекордный результат на фоне всех протестированных нами GeForce RTX 2070 и чрезвычайно хороший разгон для любых представителей старшей тройки GeForce RTX. Поэтому MSI Gaming Z уверенно претендует на звание одной из лучших видеокарт в рамках серии GeForce RTX 2070.
