Компания NVIDIA продолжает безраздельно властвовать в сегменте топовых графических решений. Недавно вышедшая видеокарта GeForce GTX 1080 Ti покорила новую вершину игровой производительности. Нереференсные версии могут предложить еще больше за счет повышенных частот и мощного охлаждения, которое позволяет реализовать разгонный потенциал. В данной статье рассмотрена именно такая модель GeForce GTX 1080 Ti, принадлежащая к линейке продуктов Gaming от MSI. Без лишних слов и долгих вступлений приступим к обзору.

MSI GeForce GTX 1080 Ti Gaming X 11G

Видеокарта поставляется в крупной коробке, которая выполнена в едином для продуктов Gaming дизайне. В комплект поставки входит переходник питания PCI-E 6-pin/8-pin и диск с программным обеспечением.

MSI GeForce GTX 1080 Ti Gaming X 11G

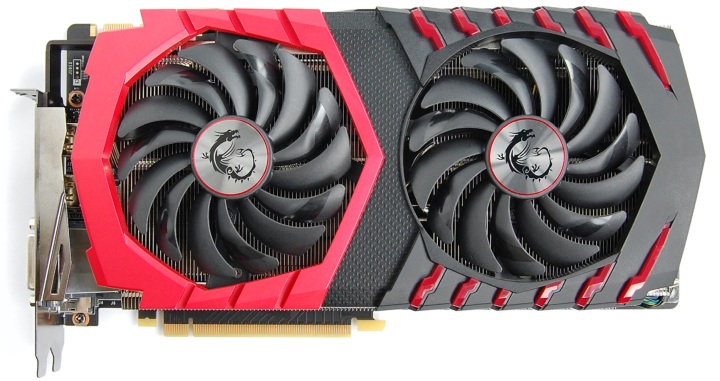

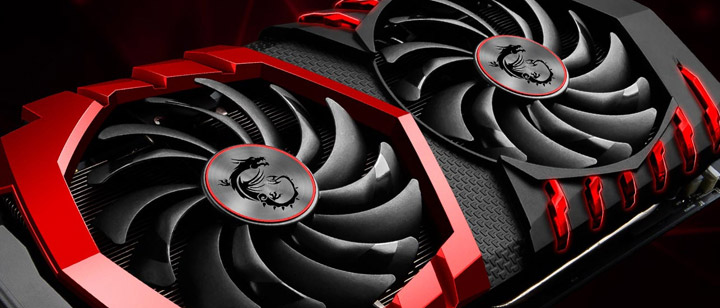

Внешне видеокарта напоминает другие модели MSI Gaming благодаря единому дизайну пластикового кожуха на кулере. Корпус сочетает черные и красные элементы. По-прежнему используется два вентилятора крупного размера.

MSI GeForce GTX 1080 Ti Gaming X 11G

GeForce GTX 1080 Ti Gaming X крупнее предшественников. Это первый видеоадаптер MSI, который фактически занимает три слота расширения. Ранее все Gaming укладывались в габариты двух слотов расширения. Длина карты 29 см.

MSI GeForce GTX 1080 Ti Gaming X 11G

На боковой грани корпуса большая надпись GeForce GTX и логотип в форме дракона.

MSI GeForce GTX 1080 Ti Gaming X 11G

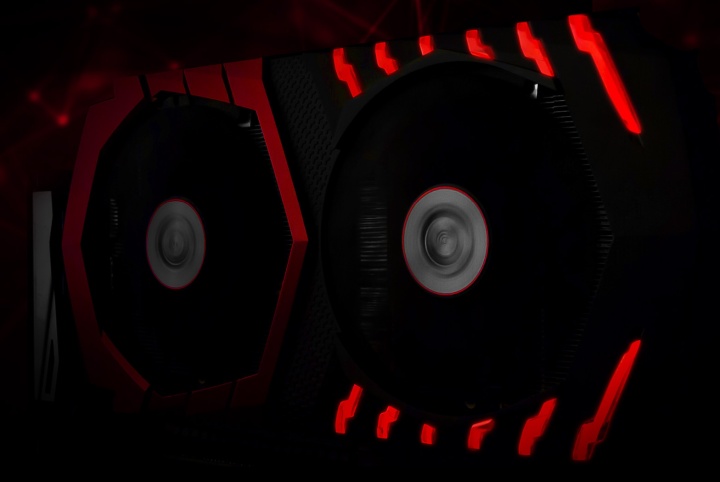

Все топовые компьютерные изделия сейчас оснащаются подсветкой. Присутствует она и в данной видеокарте. Подсвечивается боковой логотип-дракон и красные зубцы на корпусе. Ниже иллюстрация с официального сайта.

MSI GeForce GTX 1080 Ti Gaming X 11G

Задняя сторона видеокарты защищена металлической пластиной с перфорированной зоной в районе чипа, чтобы не мешать конвекции горячего воздуха.

MSI GeForce GTX 1080 Ti Gaming X 11G

В углу расположено два разъема питания на восемь контактов. Конфигурация нестандартная. Если блок питания не имеет такого набора кабелей, поможет комплектный переходник.

MSI GeForce GTX 1080 Ti Gaming X 11G

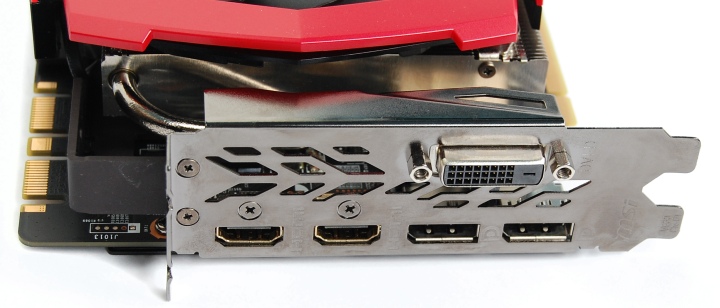

Набор разъемов для вывода изображения отличается от стандартного: два HDMI, два DisplayPort и один DVI, от которого отказались в референсной версии.

MSI GeForce GTX 1080 Ti Gaming X 11G

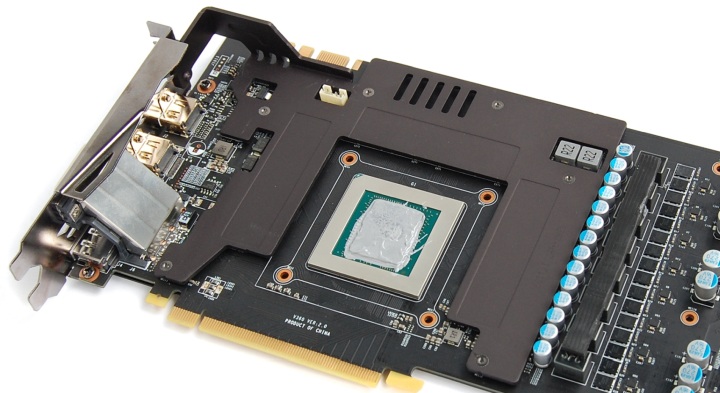

Взглянем ближе на систему охлаждения. При внешнем осмотре сбоку можно было заметить ребро жесткости. Оно является частью крупной пластины, которая накрывает микросхемы памяти.

MSI GeForce GTX 1080 Ti Gaming X 11G

У системы питания нет отдельного радиатора. Тепло от транзисторов отводится главным радиатором, для этого есть специальная контактная площадка. Отметим еще, что дроссели накрыты длинной упругой подушечкой, которая может играть роль термоинтерфейса, хотя и упирается в ребра пластин, а не в плоскую поверхность.

MSI GeForce GTX 1080 Ti Gaming X 11G

Конструкция основного радиатор изменилась. Он больше напоминает охладитель в серии видеокарт MSI Duke, только еще больше. Похожая конструкция используется и в топовых ASUS Strix.

MSI GeForce GTX 1080 Ti Gaming X 11G

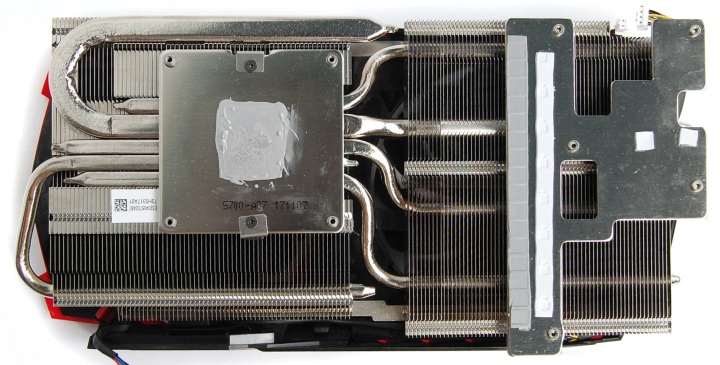

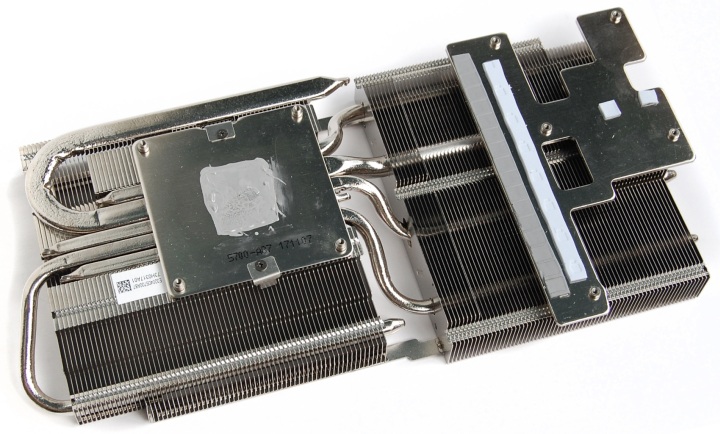

Тепло от графического чипа отводится через большую пластину. Задействовано пять тепловых трубок, причем одна из них рекордного диаметра 10 мм. Радиатор набран из массива тонких пластин, состоит из двух секций. И как уже было сказано выше, боковая секция имеет зону контакта с силовыми элементами VRM.

MSI GeForce GTX 1080 Ti Gaming X 11G

С лицевой стороны радиатора тянутся две тонкие планки, к которым прикручивается кожух с вентиляторами. Такое крепление создает минимальное сопротивление воздушному потоку.

MSI GeForce GTX 1080 Ti Gaming X 11G

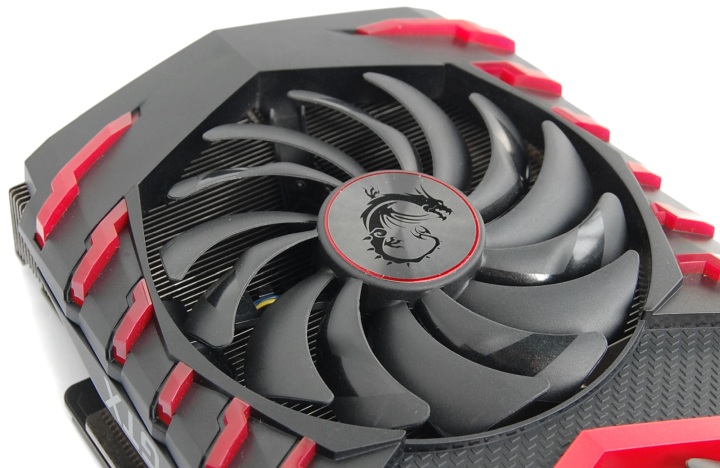

Вентиляторы крупного диаметра 100 мм и выполнены по технологии Torx 2.0. Особое расположение лопастей и их изгиб обеспечивают повышенную мощность воздушного потока и лучшее его рассеивание, что хорошо для продува массивного радиатора.

MSI GeForce GTX 1080 Ti Gaming X 11G

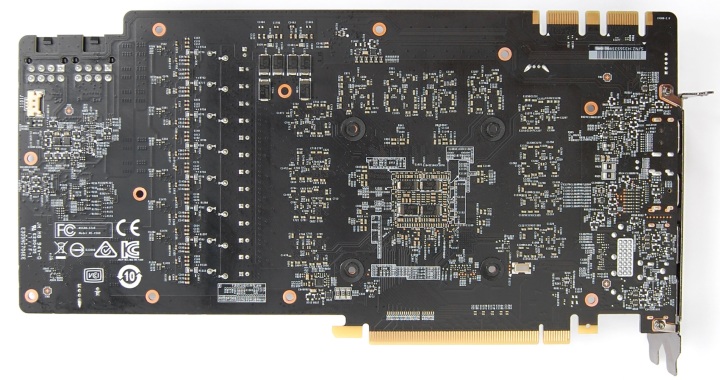

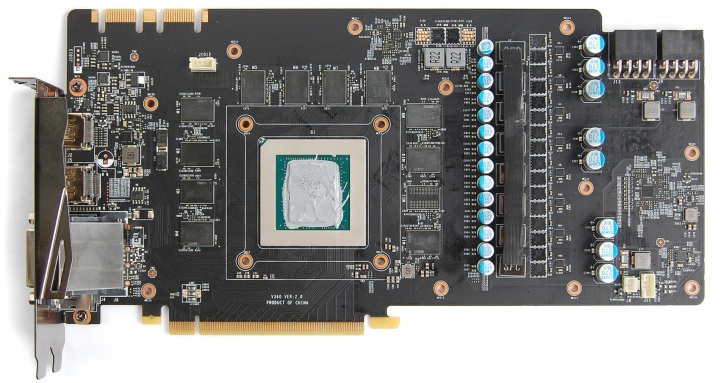

Печатная плата нестандартного дизайна с усиленным питанием. Используются высококачественные электронные компоненты Military Class 4.

MSI GeForce GTX 1080 Ti Gaming X 11G
MSI GeForce GTX 1080 Ti Gaming X 11G

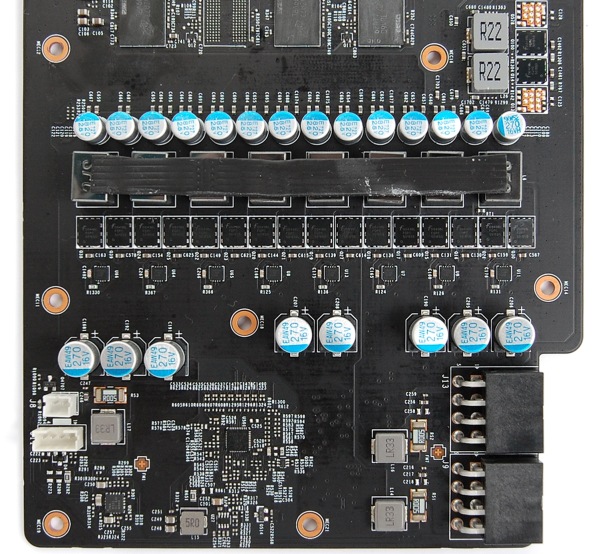

Графический чип запитан от восьми фаз, память GDDR5X от двух фаз.

MSI GeForce GTX 1080 Ti Gaming X 11G

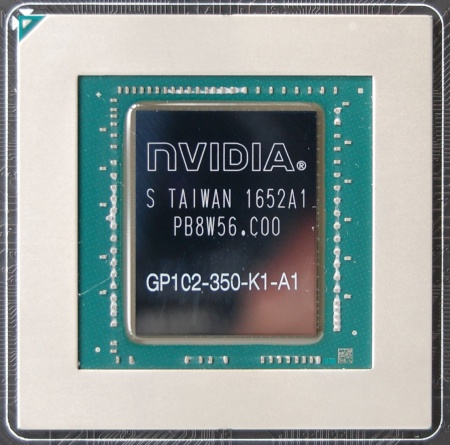

Процессор GP102-350-K1-A1 оперирует 3584 потоковыми процессорами CUDA.

MSI GeForce GTX 1080 Ti Gaming X 11G

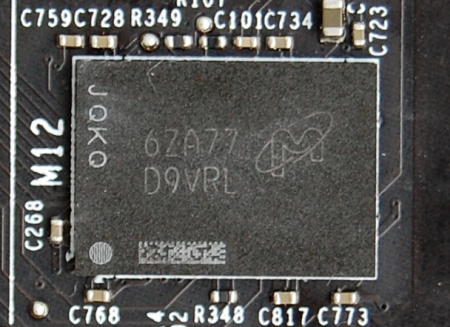

Память объемом в 11 ГБ набрана таким же количеством микросхем GDDR5X от Micron (маркировка 6ZA77 D9VRL).

MSI GeForce GTX 1080 Ti Gaming X 11G

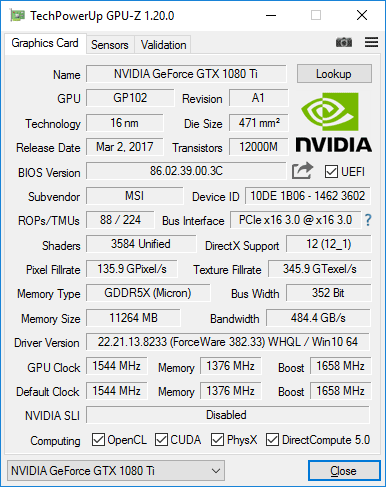

Рабочие частоты выше рекомендованных. Базовая частота 1544 МГц при Boost Clock 1658 МГц вместо 1480/1582 МГц у референса. Эффективная частота обмена данных у памяти на уровне 11 ГГц.

MSI GeForce GTX 1080 Ti Gaming X 11G

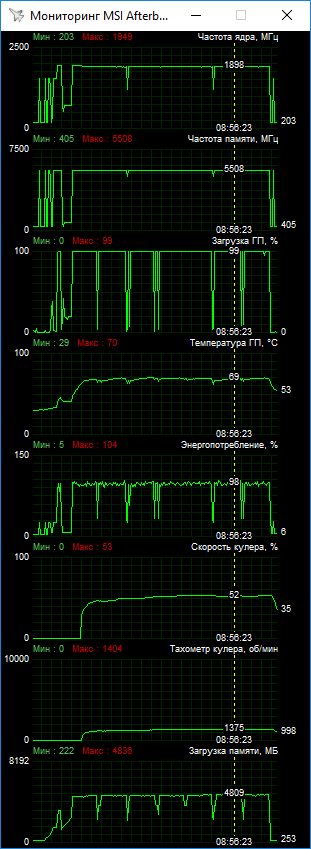

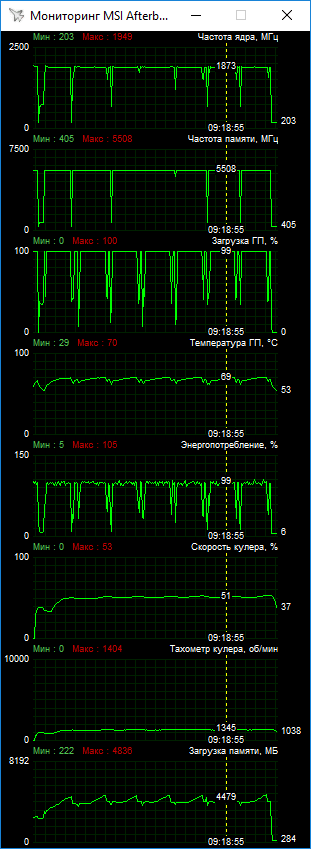

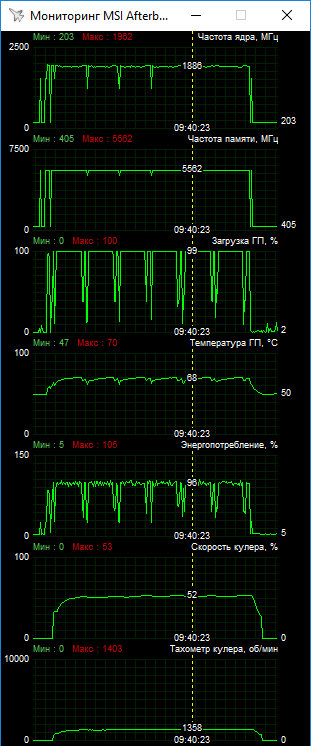

Реальный Boost выше заявленного среднего значения. Например, в Deus Ex: Mankind Divided при разрешении 4K частота ядра держалась в пределах 1911–1898 МГц, а в Tom Clancy's The Division на уровне 1873–1886 МГц в том же формате 4K. Кратковременные пиковые значения до 1949 МГц.

MSI GeForce GTX 1080 Ti Gaming X 11G MSI GeForce GTX 1080 Ti Gaming X 11G

При тестировании на открытом стенде в помещении с температурой 24–25 °C видеокарта грелась до 70 °C. Вентиляторы раскручивались до 1400 об/мин, создавая минимальный шум.

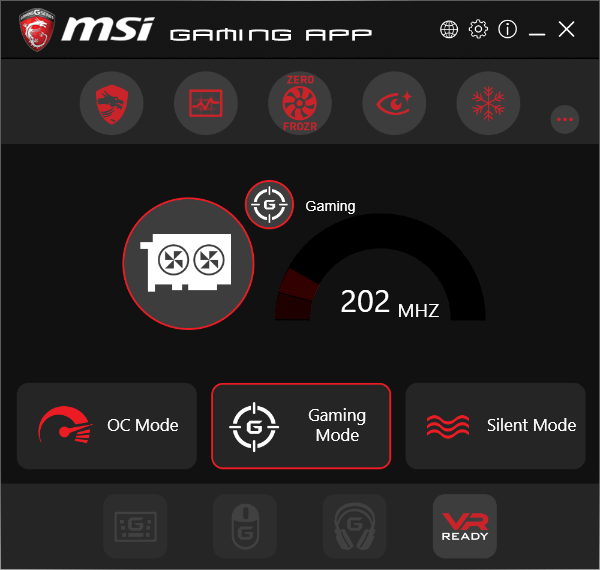

Видеокарта поддерживает несколько рабочих режимов. Начальные установки соответствуют профилю Gaming Mode. Есть еще профиль OC Mode с более высокими частотами ядра 1569/1683 МГц и Silent Mode, в котором частоты снижаются до рекомендованного уровня. Переключение осуществляется через приложение MSI Gaming App.

MSI GeForce GTX 1080 Ti Gaming X 11G

Эта программа позволяет управлять и другими параметрами видеокарты. Так, MSI Gaming полностью останавливает вентиляторы в простое при низкой температуре, но эту функцию в случае необходимости можно отключить.

Было проведено дополнительное тестирование в OC Mode. Повышение частот минимальное, например, в The Division это 1886–1911 МГц.

MSI GeForce GTX 1080 Ti Gaming X 11G

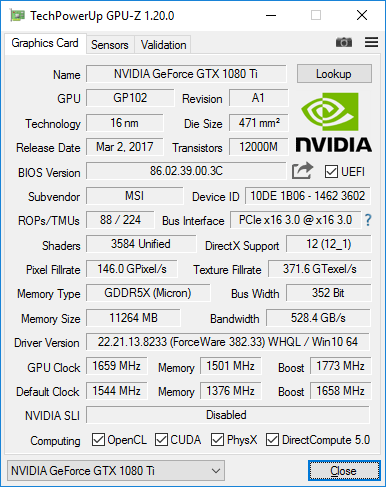

Разогнать видеокарту удалось до 1659 МГц по базовой частоте при пиковом Boost до 2076 МГц. Память стабильно заработала на 12 ГГц.

MSI GeForce GTX 1080 Ti Gaming X 11G

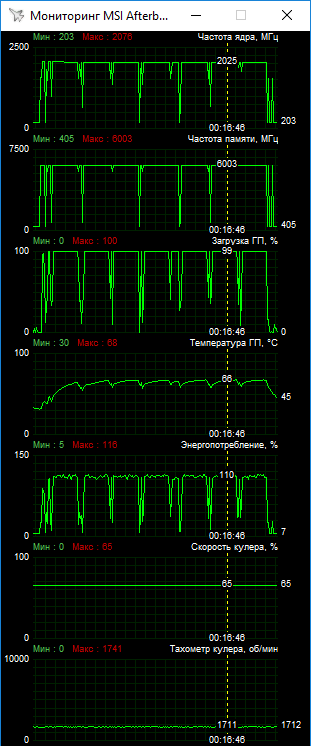

В играх Boost держался в рамках 2025–2050 МГц. И это лучшие показатели среди протестированных ранее GeForce GTX 1080 Ti. Референсная версия показывала частоты около 2 ГГц и ниже, а у ASUS ROG Strix частоты Boost держались в рамках 2012–2025 МГц.

MSI GeForce GTX 1080 Ti Gaming X 11G

Реализовать разгонный потенциал удалось при умеренном шуме с фиксацией скорости вентиляторов на уровне 1700 об/мин. Более значительно повышение частот приводило к нестабильной работе.
