Обзор и тестирование видеокарты MSI GeForce RTX 2070 Gaming Z 8G

Недавно мы знакомились с видеокартой MSI GeForce RTX 2070 Armor 8G, которую можно отнести к доступным и рядовым моделям этой серии. Но у MSI есть и более продвинутые версии GeForce RTX 2070 с улучшенным охлаждением, повышенными рабочими частотами, подсветкой и прочими атрибутами высокоуровневого продукта. В частности, предлагается три модели GeForce RTX 2070 Gaming, которые имеют идентичный дизайн, но отличаются частотами. В данном обзоре мы рассмотрим самую быструю версию — Gaming Z. Это видеокарта c максимальным начальным ускорением и отличным разгонным потенциалом.

MSI GeForce RTX 2070 Gaming Z 8G

MSI GeForce RTX 2070 Gaming Z 8G

Поставляется в крупной коробке. На лицевой стороне изображена система охлаждения с цветной подсветкой.

MSI GeForce RTX 2070 Gaming Z 8G

Комплектуется многочисленной полиграфией. В набор входят инструкции, забавный комикс и набор из двух подставок под чашку.

MSI GeForce RTX 2070 Gaming Z 8G

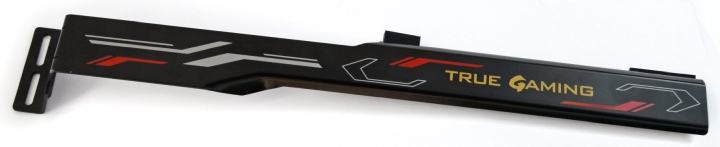

Также присутствует специальная подпорка. Это не вертикальный вариант в виде опоры, а прикручивается к задней стенке и тянется вдоль видеокарты

MSI GeForce RTX 2070 Gaming Z 8G

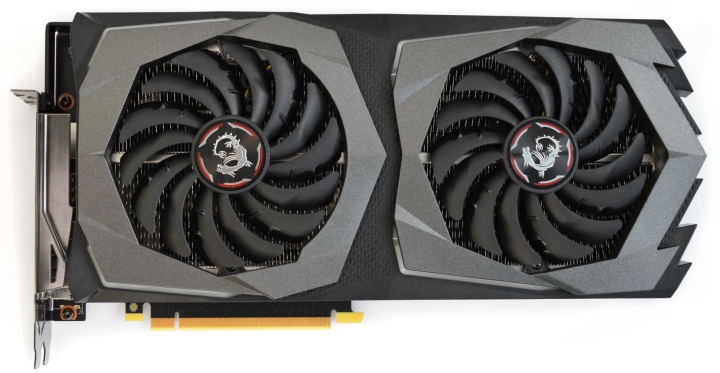

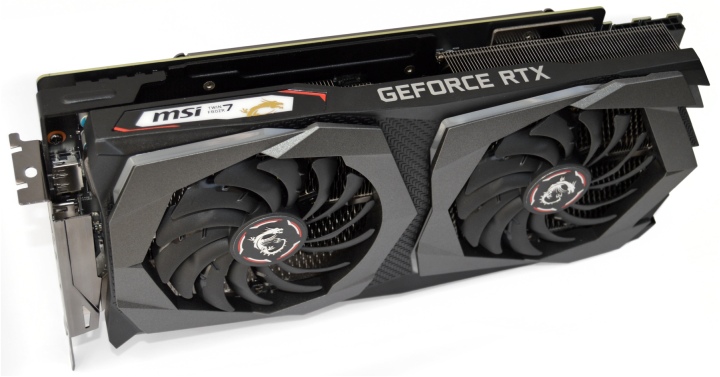

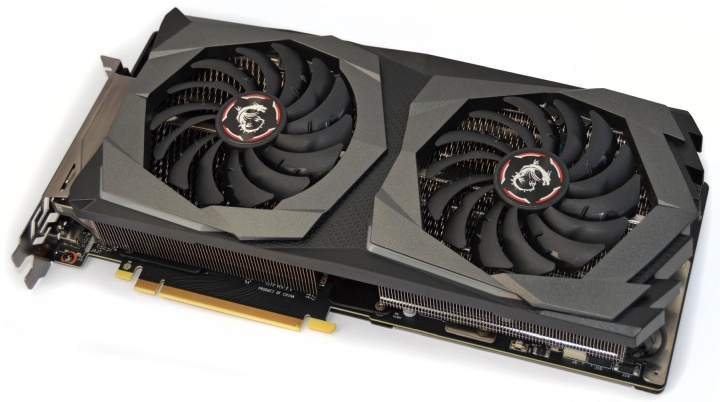

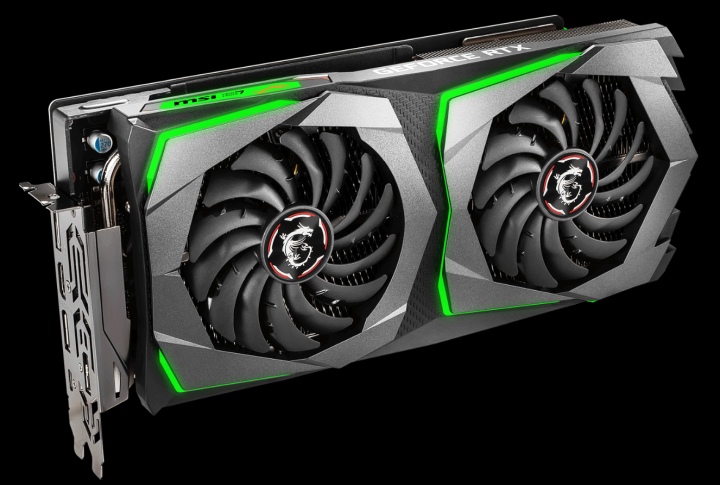

Внешний вид видеокарт MSI Gaming немного обновился, хотя в очертаниях четко видна определенная преемственность с прошлым поколением Gaming. Охлаждение накрыто серым кожухом, исчезли ярко-красные вставки. На вентиляторы нанесены логотипы в виде дракона.

MSI GeForce RTX 2070 Gaming Z 8G

Видеокарта занимает три слота, а ее длина составляет неполные 31 см.

MSI GeForce RTX 2070 Gaming Z 8G

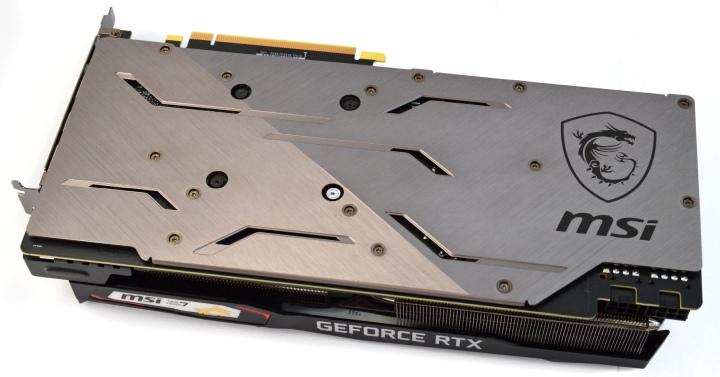

Обратная сторона накрыта металлической пластиной с несколькими декоративными прорезями и большим логотипом. В углу есть два разъема питания — на шесть и восемь контактов.

MSI GeForce RTX 2070 Gaming Z 8G

На боковой грани корпуса присутствует окошко с названием компании, серии кулера и логотипом-драконом. В рабочем состоянии окошко подсвечивается.

MSI GeForce RTX 2070 Gaming Z 8G

Подсветка сейчас является атрибутом любого геймерского продукта. Кроме окошка на корпусе есть подсвечиваемые линии, подчеркивающие контуры видеокарты. Система RGB Mystic Light позволяет управлять подсветкой и синхронизировать ее с другими компонентами MSI. Через приложение MSI Mystic Light можно задавать световые эффекты, чтобы подсветка переливалась или мигала разными цветами.

MSI GeForce RTX 2070 Gaming Z 8G

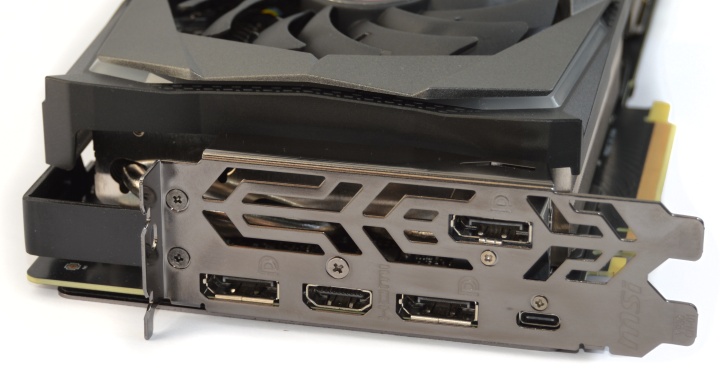

Стандартный набор разъемов для GeForce RTX 2070: три DisplayPort, один HDMI и один VirtualLink (USB Type-C).

MSI GeForce RTX 2070 Gaming Z 8G

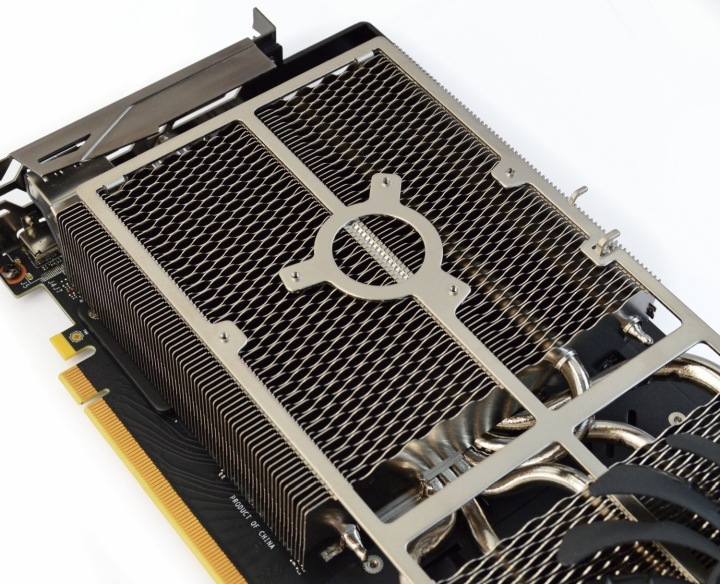

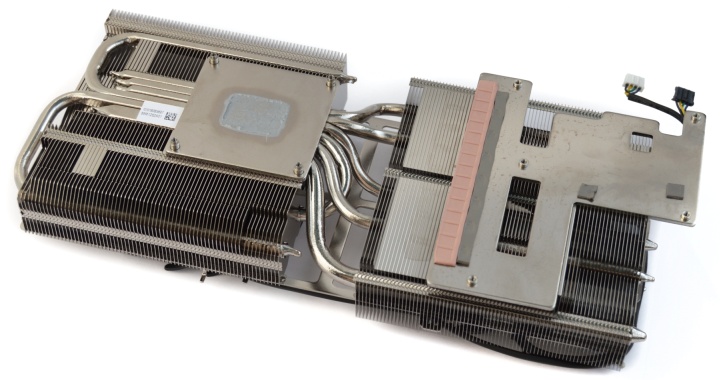

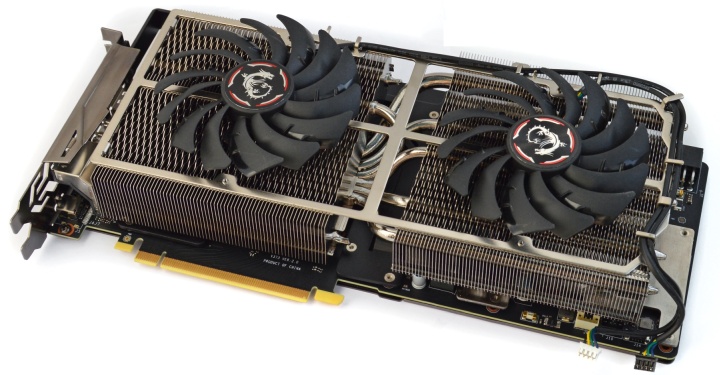

За охлаждение отвечает кулер Twin Frozr 7. Его конструкция слабо отличается от охлаждения в топовых продуктах прошлой серии, но есть ряд изменений. Под кожухом скрывается мощный двухсекционный радиатор. Сверху он накрыт рамкой, к которой прикручиваются вентиляторы и сам кожух.

MSI GeForce RTX 2070 Gaming Z 8G

У MSI Gaming единый радиатор для графического процессора и элементов системы питания. В основании есть две пластины — одна является теплосъемником ядра, на другой секции радиатора пластина для контакта с транзисторами и другими компонентами.

MSI GeForce RTX 2070 Gaming Z 8G

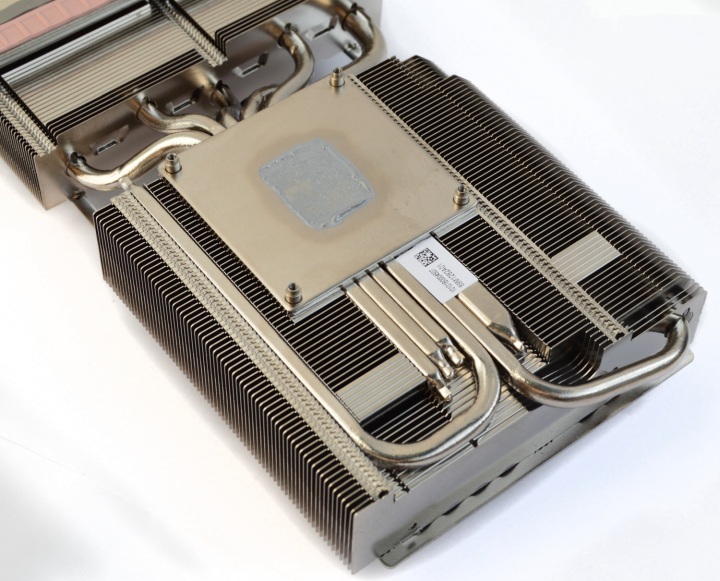

Число тепловых трубок доведено до шести, причем одна рекордного диаметра 10 мм. У MSI GTX 1080 Ti Gaming X 11G использовалось пять тепловых трубок. Ровное основание обеспечивает полный контакт с поверхностью GPU и передачу тепла сразу к трубкам. При этом сами трубки имеют прямоугольную форму в зоне основания, что обеспечивает максимальный контакт как с самим основанием, так и друг с другом. Все части радиатора имеет никелированное покрытие.

MSI GeForce RTX 2070 Gaming Z 8G

С внешней стороны у пластин волнистые края и смещение этих волн относительно соседних пластин. Это сочетается со специальными прорезями и маленькими изгибами на внутренней поверхности пластин. Такая аэродинамическая форма улучшает продуваемость радиатора и его эффективность.

MSI GeForce RTX 2070 Gaming Z 8G

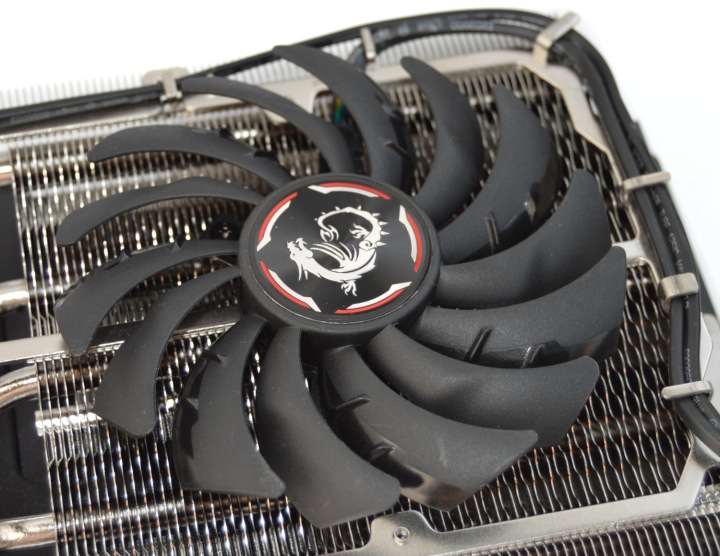

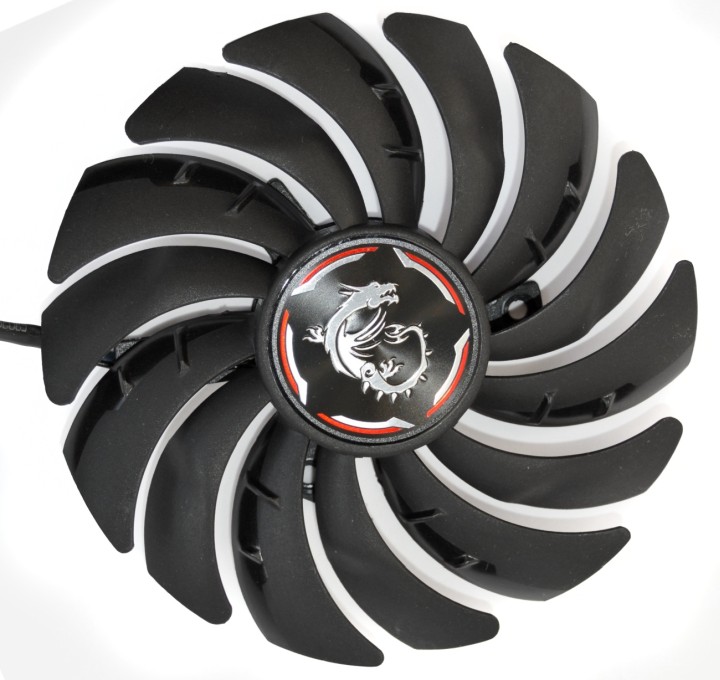

Используется пара больших 100-мм вентиляторов, выполненных по технологии TorX 3.0.

MSI GeForce RTX 2070 Gaming Z 8G

Большой изгиб лопастей и особая их форма повышают мощность воздушного потока. Использование шарикоподшипников обеспечивает долговечность.

MSI GeForce RTX 2070 Gaming Z 8G

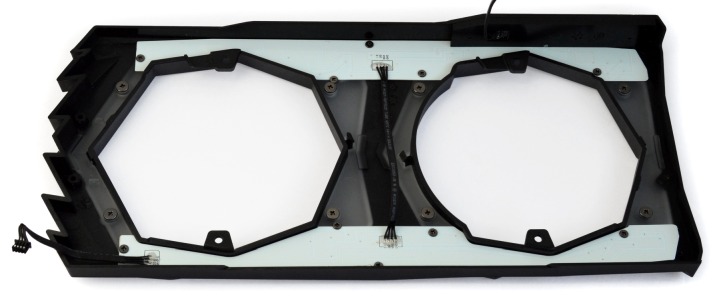

Под поверхностью кожуха расположены светодиодные панели. Они подключается отдельно от блока подсветки бокового окошка.

MSI GeForce RTX 2070 Gaming Z 8G

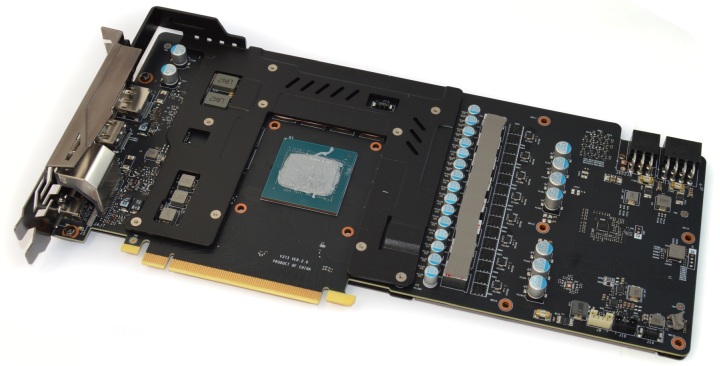

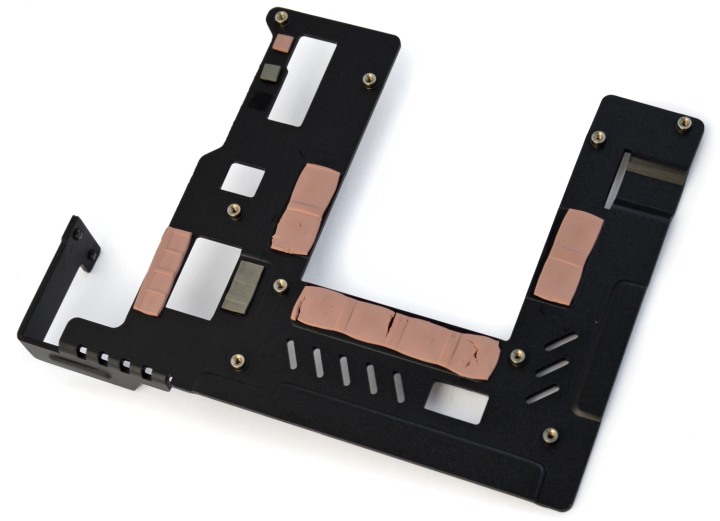

Микросхемы памяти имеют отдельный радиатор в виде плоской пластины, которая переходит в ребро жесткости. Также обратите внимание на термопрокладку на дросселях. В некоторых видеокартах присутствует аналогичная прокладка, которая упирается в ребра радиатора. Тут же ребра имеют изгиб в основании, образуя специальную площадку для контакта с дросселями, и радиатор полноценно охлаждает данные элементы.

MSI GeForce RTX 2070 Gaming Z 8G

Кроме микросхем памяти пластина также отводит тепло от силовых элементов, расположенных слева от GPU.

MSI GeForce RTX 2070 Gaming Z 8G

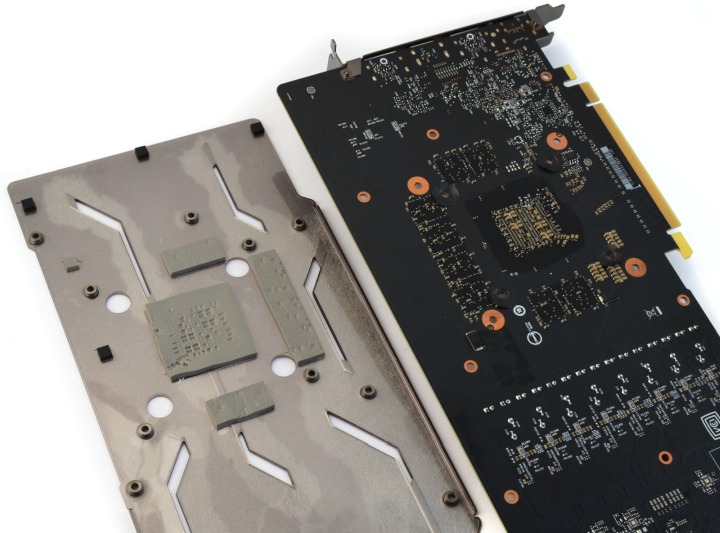

Пластина на обратной стороне платы тоже участвует в охлаждении. В зоне над процессором и микросхемами памяти есть толстые термоппрокладки для отвода тепла от платы к металлической пластине.

MSI GeForce RTX 2070 Gaming Z 8G

Для лучшей иллюстрации сложной структуры системы охлаждения воспользуемся слайдом с сайта MSI.

MSI GeForce RTX 2070 Gaming Z 8G

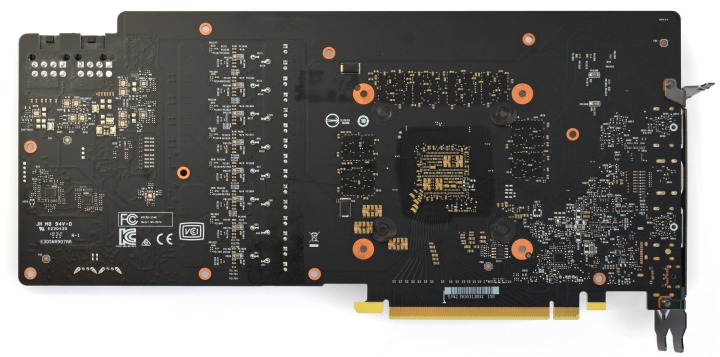

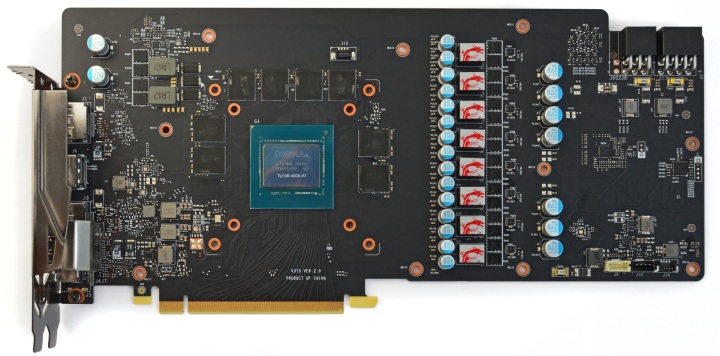

Печатная плата больше стандартной, что позволяет увеличить площадь проводящих слоев и повысить общую площадь рассеивания тепла для снижения нагрева текстолита. Также заявлено об увеличенном количестве проводниковых слоев.

MSI GeForce RTX 2070 Gaming Z 8G

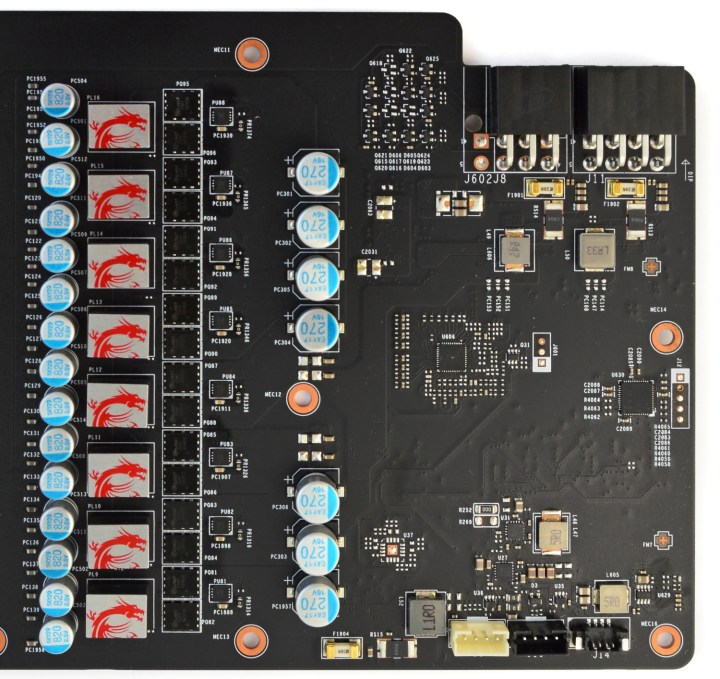

На плате насчитывается 10 фаз питания.

MSI GeForce RTX 2070 Gaming Z 8G

Процессор запитан от 8-фазного преобразователя напряжения.

MSI GeForce RTX 2070 Gaming Z 8G

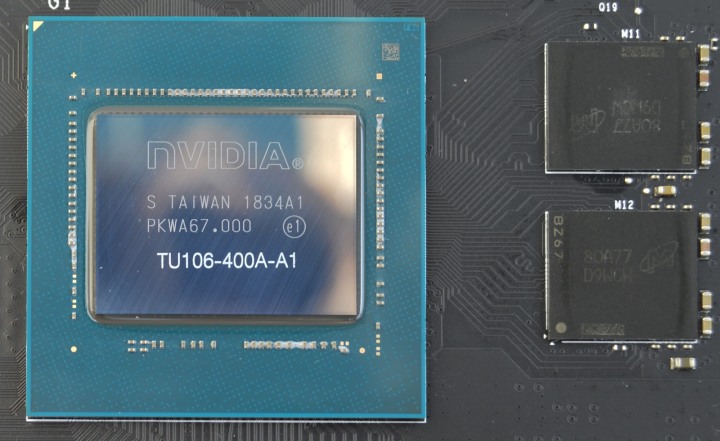

Процессор TU106-400A-A1 насчитывает 2304 ядра CUDA и выполнен по 12-нм техпроцессу. Кристалл имеет прямоугольную форму и обходится без защитной рамки. На борту расположено 8 ГБ памяти GDDR6, распаяны микросхемы Micron 8OA77 D9WCW.

MSI GeForce RTX 2070 Gaming Z 8G

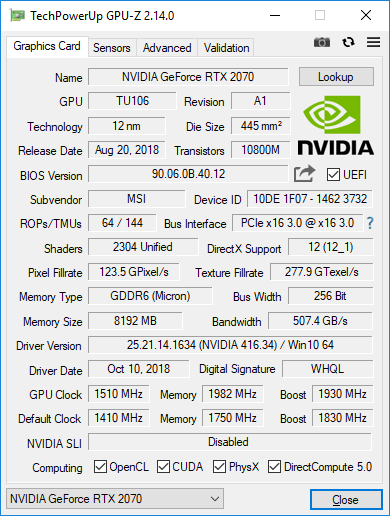

Видеокарта работает при стандартном базовом значении 1410 МГц, но с повышенным Boost Clock 1820 МГц (минимальное значение для этой серии 1620 МГц). Эффективная частотам памяти равна 14000 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

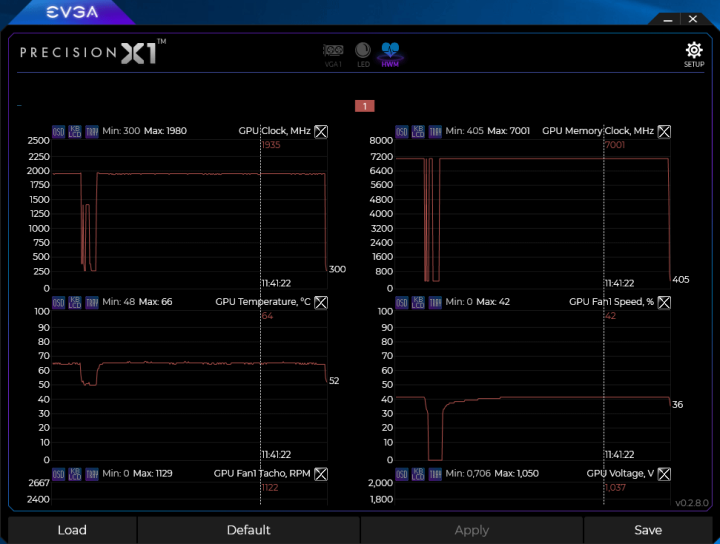

Тестирование проводилось на открытом стенде при 22 °С внутри помещения. В таких условиях видеоадаптер прогревался лишь до 66 °С. В тяжелом тесте Final Fantasy XV Windows Edition при разрешении 4K частоты ядра держались в диапазоне 1920–1935 МГц. Это довольно много, если вспомнить, что GeForce RTX 2070 Armor 8G при максимальном разгоне показывал такие же или даже чуть меньшие значения частот GPU в тяжелых приложениях.

MSI GeForce RTX 2070 Gaming Z 8G

Вентиляторы работали на скорости 1100 об/мин. При таких оборотах вопрос о шуме абсолютно не актуален. Также MSI Gaming останавливает вентиляторы при низких температурах в простое, обеспечивая абсолютно бесшумный режим.

MSI GeForce RTX 2070 Gaming Z 8G

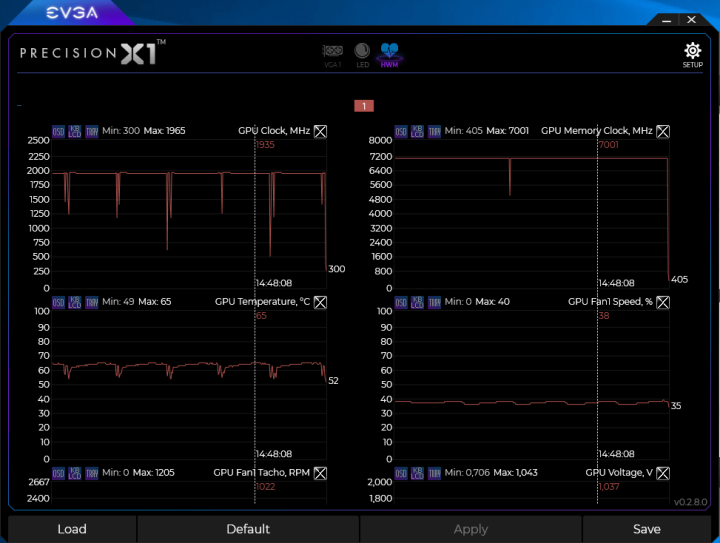

В некоторых играх частота ядра не опускалась ниже отметки в 1935 МГц, например, в Shadow of the Tomb Raider при разрешении 2560x1440. А скорость вентиляторов могла быть еще ниже. Пиковые значения Boost достигали 1965–1980 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

По сути, мы изначально получаем GeForce RTX 2070 с хорошим разгоном GPU, но без ускорения памяти. В ходе последующего разгона через EVGA Precision X1 удалось достичь базового значения 1310 МГц при Boost Clock 1930 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

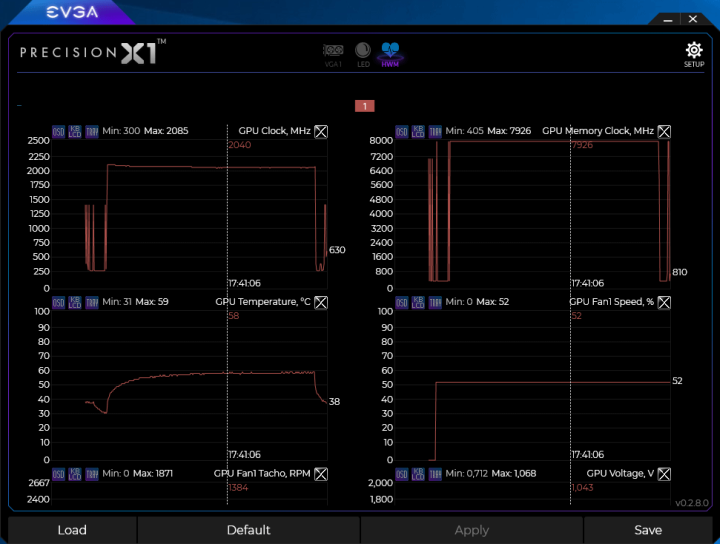

Реальные частоты в Final Fantasy XV Windows Edition стремились к уровню 2055–2040 МГц. Память удалось разогнать до 7926 МГц (результирующее значение 15852 МГц).

MSI GeForce RTX 2070 Gaming Z 8G

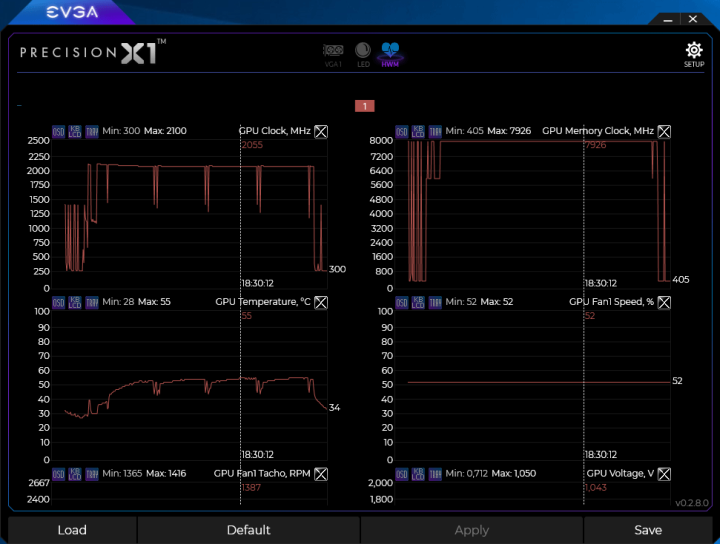

В Shadow of the Tomb Raider частота ядра не снижалась ниже планки в 2055 МГц. Пиковые значения Boost достигали 2100 МГц.

MSI GeForce RTX 2070 Gaming Z 8G

Для поддержания стабильности мы подняли скорость вентиляторов до 52%, что ниже 1400 об/мин. Шум оставался на комфортном уровне, а температура ядра упала ниже 60 °С. Конечно, это актуально только для открытого стенда. Но даже внутри корпуса видеокарту можно будет разгонять без серьезного ускорения вентиляторов, сохраняя комфортный акустический режим.
