Компания NVIDIA продолжает расширять семейство видеокарт на базе новой архитектуры Turing. Старший сегмент уже заполнен новыми решениями, где GeForce RTX 2060 является младшей моделью с поддержкой всех новых технологий. В бюджетном сегменте, как и ожидалось, представлены решения без аппаратного ускорения трассировки лучей. Эту линейку видеокарт открывает GeForce GTX 1660 Ti, с которой мы познакомимся в данном обзоре.
GeForce GTX 1660 Ti
Маркировка GeForce GTX 1660 Ti отличается от привычной нумерации, что может внести небольшую путаницу. При этом индекс новой видеокарты явно намекает на то, что это замена для GeForce GTX 1060 из прошлого поколения Pascal. И для новой видеокарты обещан прирост до 50% относительно GeForce GTX 1060, что весьма серьезное ускорение на фоне схожести некоторых технических характеристик.
В основе GeForce GTX 1660 Ti лежит графический процессор TU116, который по структуре сильно напоминает TU106, но имеет определенные упрощения. GPU насчитывает три кластера GPC, в каждом четыре модуля TPC по 2 SM или 8 SM на один кластер. У TU116 больше SM на кластер. И если у TU116 всего 36 SM, то в новом чипе их 24.
TU116
Структура самого SM осталась без кардинальных изменений, но исчезли блоки RT и тензорные ядра. Поэтому GeForce GTX 1660 Ti (и все остальные модели новой серии) не поддерживают аппаратное ускорение трассировки лучей, сглаживание DLSS и возможные будущие технологии на базе глубокого обучения. Но трассировка в данном случае вообще не принципиальна, поскольку технология ресурсоемкая, и нормально играть с такими эффектами позволяют только топовые графические ускорители. В остальном, все стандартно для Turing — 64 потоковых процессора CUDA и 4 текстурных блока. Всего в активе GeForce GTX 1660 Ti 1536 потоковых процессора, а у GeForce RTX 2060 на TU106 это 1920 потоковых процессора.
Если сравнивать с прошлым поколением, то GeForce GTX 1060 имел GPU с 1280 потоковыми процессорами, а видеоадаптер GeForce GTX 1070 оперировал уже 1920 процессорами. Также мы имеем 96 текстурных блоков против 80 у GeForce GTX 1060. При этом GeForce GTX 1660 Ti сохраняет 192-битную шину и 6 ГБ видеопамяти. Объем кэш-памяти L2 в TU116 достигает 1536 КБ против 480 КБ у GP106. То есть по всем признакам должно быть заметное ускорение относительно GeForce GTX 1060. Если же сравнивать GeForce GTX 1660 Ti и GeForce RTX 2060, то у старшего товарища больше функциональных блоков, плюс кэш L2 3072 КБ даже с урезанным ядром TU106.
Обновленная структура кэша с унифицированным доступом к L1 и кэшу текстур позволяет эффективнее работать конвейеру TPC.
Новый GPU адаптирован под актуальные вычислительные нагрузки. Современные игры часто сочетают вычисления с плавающей запятой (FP) и целочисленные вычисления (INT). К примеру, в Shadow of the Tomb Raider из 100 исполняемых инструкций примерно 38 относится к целочисленным операциям. В Pascal требовалась последовательная обработка инструкций вычислительными ядрами CUDA. Теперь каждый вычислительный блок FP имеет сопутствующий блок для вычислений INT, что позволяет SM одновременно выполнять по 64 инструкции каждого типа. А если требуются вычисления меньшей точности FP16, то SM задействует все вычислительные мощности, выполняя одновременно 128 инструкций.
В итоге GeForce GTX 1660 Ti имеет ряд базовых преимуществ над GeForce GTX 1060, которые касаются не только наращивания числа вычислительных блоков, но и оптимизации вычислений и улучшение структуры кэша.
Также поддерживается технология Variable Rate Shading (VRS), которая регулирует качество заполнения разных фрагментов сцены. В частности, речь идет о Motion Adaptive Shading и Content Adaptive Shading. Применение Motion Adaptive Shading регулирует скорость шейдинга в зависимости от движения объектов, например, можно упростить отрисовку смазанных частей экрана в гоночных играх при высоких скоростях. Content Adaptive Shading изменяет скорость шейдинга для фрагментов, слабо меняющих цвет и положение между кадрами. Adaptive Shading уже имеет реализацию в игре Wolfenstein II: The New Colossus, где позволяет немного увеличить общую производительность.
Логично, что наибольшее преимущество GeForce GTX 1660 Ti над старыми видеокартами будет в новых играх. Поэтому заявленные +50% вполне вероятны, но не везде. И если опираться на данные NVIDIA, то столь существенный разрыв можно наблюдать в Wolfenstein II, в Shadow of the Tomb Raider и Black Ops 4 будет около 40%, а в большинстве игр разница 20–30%.
Для GeForce GTX 1660 Ti установлена базовая частота ядра 1500 МГц при среднем Boost Clock 1770 МГц, и это не сильно отличается от частотной формулы GeForce GTX 1060. Память набрана микросхемами GDDR6 с эффективной частотой 12 ГГц, что обеспечивает серьезный рост пропускной способности памяти относительно GeForce GTX 1060 с памятью 8 ГГц.
Переход на 12-нм техпроцесс позволил уменьшить энергопотребление GPU. Для GeForce GTX 1660 Ti заявлен TDP в 120 Вт, что на уровне предшественника Pascal. Отказ от специальных блоков RT и тензорных ядер серьезно экономит транзисторный бюджет, поэтому новый GPU заметно экономичнее старших чипов Turing. И GeForce GTX 1660 Ti может стать самым энергоэффективным решением в новом семействе видеокарт.
| Видеоадаптер | GeForce RTX 2060 | GeForce GTX 1660 Ti | GeForce GTX 1070 Ti | GeForce GTX 1070 | GeForce GTX 1060 |
|---|---|---|---|---|---|
| Ядро | TU106 | TU116 | GP104 | GP104 | GP106 |
| Количество транзисторов, млн. шт | 10800 | 6600 | 7200 | 7200 | 4400 |
| Техпроцесс, нм | 12 | 12 | 16 | 16 | 16 |
| Площадь ядра, кв. мм | 445 | 284 | 314 | 314 | 200 |
| Количество потоковых процессоров CUDA | 1920 | 1536 | 2432 | 1920 | 1280 |
| Количество текстурных блоков | 120 | 96 | 152 | 120 | 80 |
| Количество блоков рендеринга | 48 | 48 | 64 | 64 | 48 |
| Частота ядра Base, МГц | 1365 | 1500 | 1607 | 1506 | 1506 |
| Частота ядра Boost, МГц | 1680 | 1770 | 1683 | 1683 | 1709 |
| Шина памяти, бит | 192 | 192 | 256 | 256 | 192 |
| Тип памяти | GDDR6 | GDDR6 | GDDR5 | GDDR5 | GDDR5 |
| Частота памяти, МГц | 14000 | 12000 | 8000 | 8000 | 8000 |
| Объём памяти, ГБ | 6 | 6 | 8 | 8 | 6 |
| Поддерживаемая версия DirectX | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | 160 | 120 | 180 | 150 | 120 |
Среди преимуществ GeForce GTX 1660 Ti — обновленный блок кодирования видео NVENC. В Turing улучшено качество кодирования видео HEVC и H.264, появились новые режимы, включая поддержку HDR 10/12 bit VP9 и возможность кодирования H.265 (HEVC) 8K со скоростью 30 кадров в секунду. NVIDIA сотрудничает с разработчиками OBS, чтобы обеспечить эффективную работу своих видеокарт в программе для стриминга. С GeForce GTX 1660 Ti вы можете обеспечить трансляцию потокового видео силами видеокарты.
NVIDIA не представила эталонную референсную версию, поэтому со старта доступно много GeForce GTX 1660 Ti разного дизайна и с разным типом охлаждения. Многие новинки напоминают представителей серии GeForce GTX 1060, что вполне естественно, ведь требования к охлаждению у них одинаковы.
К нам на обзор попала одна из топовых модификаций новой видеокарты в исполнении MSI. Это позволит оценить потенциал старших версий GeForce GTX 1660 Ti.
MSI GeForce GTX 1660 Ti Gaming X 6G
Карта поставляется в коробке средних размеров.
В комплект поставки кроме самого видеоадаптера входят: диск с программным обеспечением, инструкция, набор картонных подставок для чашек и забавный комикс про дракончика, являющегося символом серии Gaming. Видеокарта находится в металлизированном пакете, на время транспортировки все порты закрыты пластиковыми заглушками.

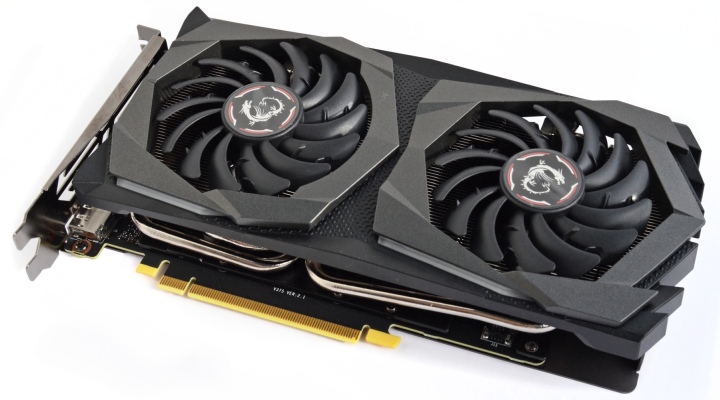

Визуально MSI GTX 1660 Ti Gaming X 6G напоминает старшие видеокарты MSI, но меньше в размерах. Охлаждение занимает привычные два слота. Длина 25 см с учетом выпирающего кулера.

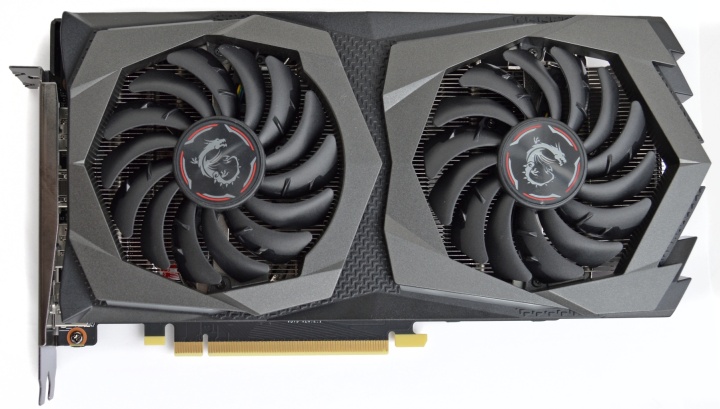

Кожух имеет привычные для Gaming очертания. Используется два вентилятора с особым дизайном лопастей. На вентиляторы нанесен логотип-дракон.

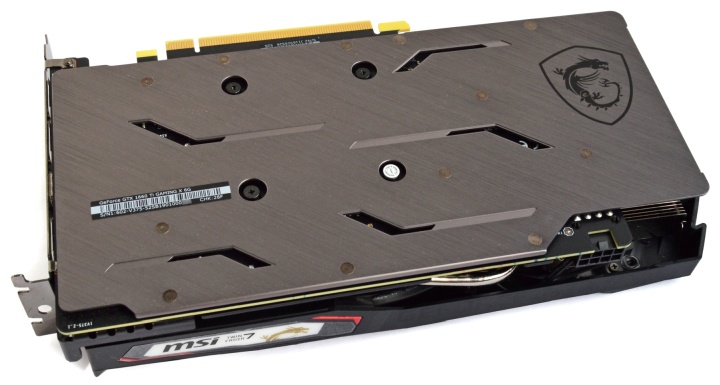

Задняя сторона видеокарты закрыта металлической пластиной.
На боковой грани есть окошко с логотипами и подсветкой. В углу видеокарты присутствует один разъем питания на восемь контактов.
Для вывода изображения имеется три порта DisplayPort и один HDMI.

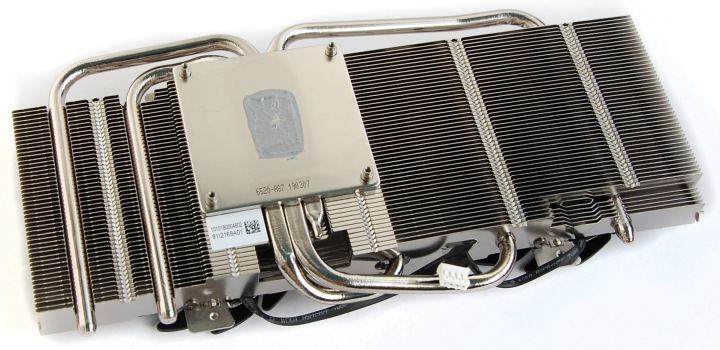

Охлаждение Twin Frozr 7 на фоне старших видеокарт выглядит простовато, но выдержано высокое качество производства, присущее серии Gaming — ровное основание, никелированное покрытие всех частей радиатора.

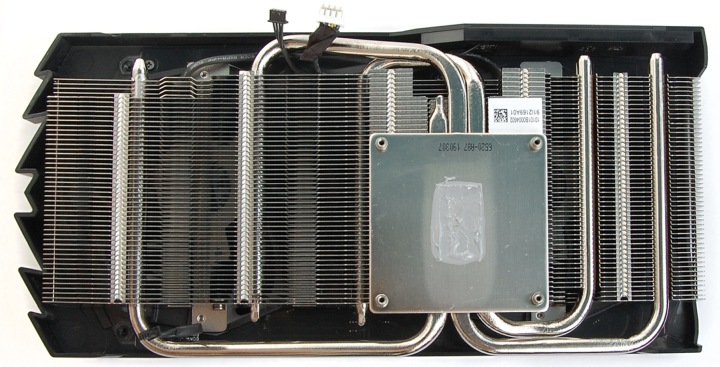

Тепло отводится от кристалла GPU через большое ровное основание. Задействовано три тепловые трубки, которые равномерно пронизывают массив тонких пластин. Очень напоминает охлаждение MSI GeForce GTX 1060 Gaming.
Для обдува всей конструкции используется два вентилятора, которые прикручиваются к специальным планкам на радиаторе.

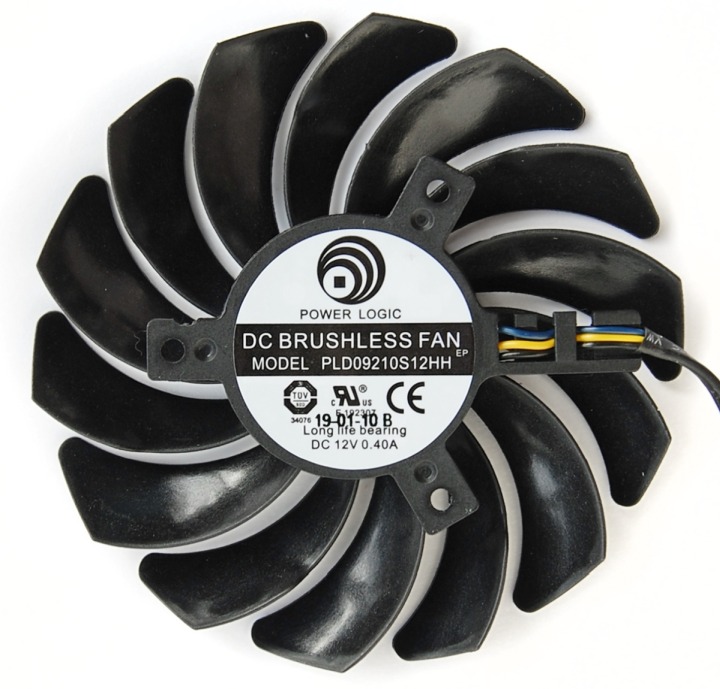

Используются вентиляторы Power Logic PLD09210S12HH. Их диаметр 90 мм (крыльчатка примерно 87 мм). И это немного неожиданно, ведь даже в GeForce GTX 1060 Gaming были вентиляторы типоразмера 100 мм.

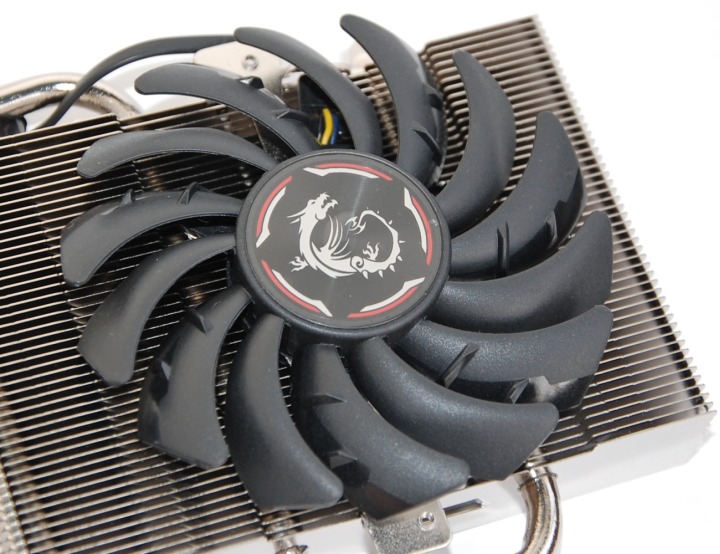

У вентиляторов особая форма лопастей и взаимное расположение относительно друг друга. Такой дизайн TorX повышает мощность воздушного потока, улучшая продуваемость радиатора.

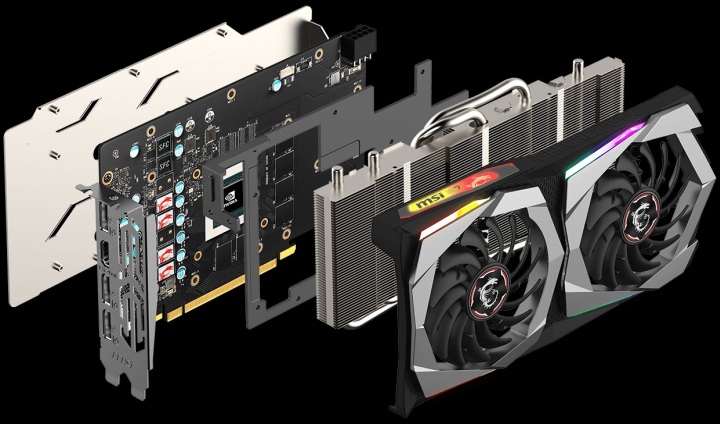

Плата накрыта пластиной, которая выступает в роли радиатора для микросхем памяти и силовых элементов питающей цепи.
Пластина на обратной стороне несет только защитную функцию, теплового контакта с элементами на плате нет. Общая структура охлаждения представлена на слайде с сайта MSI. Кожух кулера имеет подсветку отдельных элементов — окошко, прорези вокруг вентиляторов.

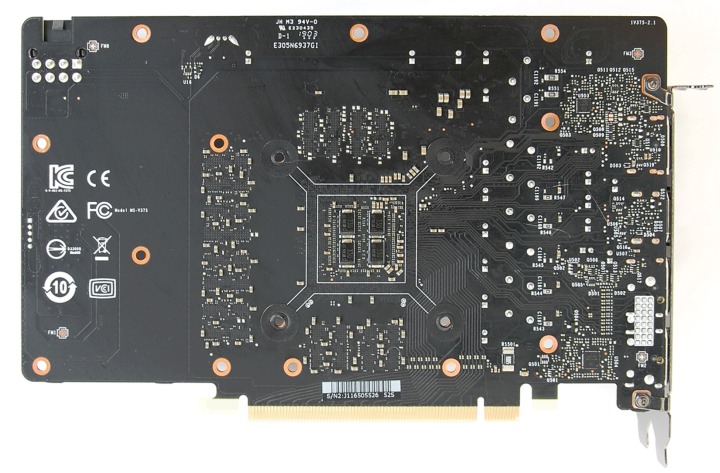

Печатная плата довольно короткая, ее длина лишь 20 см.
Графический процессор запитан от четырехфазного преобразователя напряжения, память запитана от двух фаз.

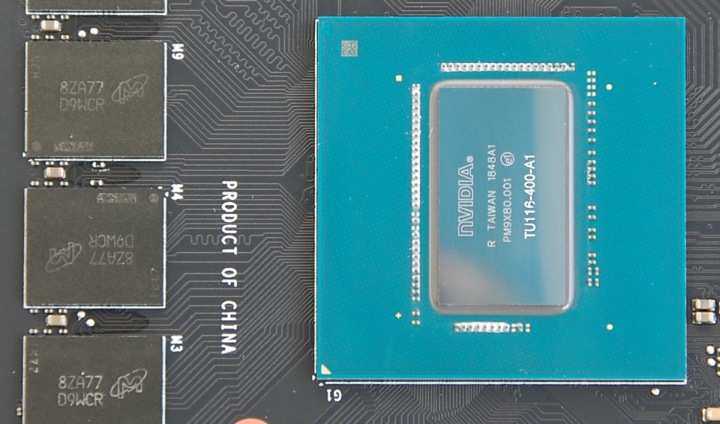

Полная маркировка процессора TU116-400-A1. Шесть гигабайт памяти набрано микросхемами Micron 8ZA77 D9WCR.
Со стандартных частот 1500/1770 МГц данная модель сразу ускорена до 1500/1875 МГц по ядру. Эффективная частота памяти 12000 МГц, что строго соответствует стандартным спецификациям.
При тестирование на открытом стенде (в помещении 23 °С) видеокарта прогревалась до 64 °С в игровом режиме. В Final Fantasy XV Windows Edition частоты ядра варьировались в диапазоне 1905–1935 МГц, в Shadow of the Tomb Raider просадок ниже 1920 МГц почти не было. В обоих приложениях задействовано максимальное качество графики в разрешении 2560x1440. Пиковые значения Boost до 1965 МГц.
Вентиляторы раскручивались до 1300 об/мин, создавая минимальный шум. В более жестких эксплуатационных условиях нагрев может возрасти, но видеокарта явно сможет поддерживать баланс между низким нагревом и комфортным акустическим режимом даже в летний сезон.
Кроме производительности MSI нас интересуют и возможности простых версий GeForce GTX 1660 Ti. Изучив доступные в Сети обзоры, мы понизили частоту Gaming до такого уровня, чтобы средние частоты держались в рамках 1830–1845 МГц (минимум 1815 МГц), что близко результатам простых видеокарт данной серии и заодно близко частотным характеристикам GeForce GTX 1060.
По скриншотам мониторинга видно, что энергопотребление видеокарты превышает 100%. И соответствующий лимит можно поднять лишь на 7%. Это может немного ограничить потенциал видеокарты в разгоне. Сам разгон GPU оказался близок тому уровню, что показывали старые видеокарты Pascal. Удалось поднять базовую частоту на 115 МГц при итоговом Boost выше 2 ГГц.
В Final Fantasy XV основной рабочий диапазон Boost в пределах 2010–2040 МГц, в Shadow of the Tomb Raider 2010–2055 МГц при пиковых всплесках до 2085–2100 МГц. Память легко разогналась до 15 ГГц, что и не удивительно, ведь старшие GeForce с GDDR6 достигали и 16 ГГц. В данном случае разгон памяти уперся в программные ограничения по дальнейшему повышению частоты.
Скорость вентиляторов вручную фиксировалась на уровне 1600 об/мин, что обеспечило полную стабильность в разгоне и температуры ядра не выше 63 °С. Отличный результат!
Характеристики тестируемых видеокарт
Сравним GeForce GTX 1660 Ti с участниками недавнего тестирования GeForce RTX 2060. Лидером сравнения априори является GeForce RTX 2070, и данный видеоадаптер протестирован только в номинале.
| Видеоадаптер | GeForce RTX 2070 | GeForce RTX 2060 | GeForce GTX 1080 | GeForce GTX 1070 Ti | MSI GTX 1660 Ti Gaming X | GeForce GTX 1660 Ti | Radeon RX Vega 64 |
|---|---|---|---|---|---|---|---|
| Ядро | TU106 | TU106 | GP104 | GP104 | TU116 | TU116 | Vega 10 |
| Количество транзисторов, млн. шт | 10800 | 10800 | 7200 | 7200 | 6600 | 6600 | 12500 |
| Техпроцесс, нм | 12 | 12 | 16 | 16 | 12 | 12 | 14 |
| Площадь ядра, кв. мм | 445 | 445 | 314 | 314 | 284 | 284 | 486 |
| Количество потоковых процессоров CUDA | 2304 | 1920 | 2560 | 2432 | 1536 | 1536 | 4096 |
| Количество текстурных блоков | 144 | 120 | 160 | 152 | 96 | 96 | 256 |
| Количество блоков рендеринга | 64 | 48 | 64 | 64 | 48 | 48 | 64 |
| Частота ядра, МГц: Base-Boost | 1410–1620 | 1365–1680 | 1607–1733 | 1607–1733 | 1500–1875 | 1500–1770 | 1274–1546 |
| Шина памяти, бит | 256 | 192 | 256 | 256 | 192 | 192 | 2048 |
| Тип памяти | GDDR6 | GDDR6 | GDDR5X | GDDR5X | GDDR6 | GDDR6 | HBM2 |
| Частота памяти, МГц | 14000 | 14000 | 10010 | 10010 | 12000 | 12000 | 1890 |
| Объём памяти, ГБ | 8 | 6 | 8 | 8 | 6 | 6 | 8 |
| Поддерживаемая версия DirectX | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) | 12 (12_1) |
| Интерфейс | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 | PCI-E 3.0 |
| Мощность, Вт | 175 | 160 | 180 | 180 | 120 | 120 | 295 |
В таблице приведены официальные спецификации по частотам GPU. На графиках указан полный диапазон частот, включая краткие пиковые значения Boost. Такая система обозначений используется как для решений NVIDIA, так и для представителя AMD.
Тестовый стенд
Конфигурация тестового стенда следующая:
- процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- материнская плата: MSI X99S MPower (Intel X99);
- память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
- системный диск: Kingston SSDNow KC400 (512 ГБ, SATA 6Gb/s);
- дополнительный диск: WD Red 3TB WD30EFRX (3 ТБ, SATA 6Gb/s, 5400 об/мин);
- блок питания: Seasonic SS-750KM (750 Вт);
- монитор: ASUS PB278Q (2560х1440, 27″);
- операционная система: Windows 10 Pro x64;
- драйвер GeForce GTX 1660 Ti: NVIDIA GeForce 419.17;
- драйвер GeForce RTX 2060 и GTX 1070 Ti: NVIDIA GeForce 417.71;
- драйвер GeForce RTX 2070 и GTX 1080: NVIDIA GeForce 416.34;
- драйвер GeForce RTX 2080: NVIDIA GeForce 411.70;
- драйвер Radeon: AMD Adrenalin Edition 18.10.2.
Тестирование проведено в высоком разрешении 2560x1440 по описанной ранее методике. Добавлены тесты в Assassin’s Creed Odyssey с использованием новых драйверов GeForce 417.71 и Adrenalin Edition 18.11.1.1. К моменту этих тестов мы имели на руках ограниченное число видеокарт, поэтому список соперников ограничен.
Для корректного сравнения энергопотребления итоговые значения всех видеокарт пересчитаны с учетом данных только по одному рабочему разрешению 2560x1440. Ранее расчеты проводились по двум разрешениям. Поэтому на диаграмме энергопотребления возможны незначительные расхождения в результатах со старыми обзорами.
Результаты тестирования
Assassin’s Creed Odyssey
GeForce GTX 1660 Ti уступает GeForce RTX 2060 около 13–14%, разница с GeForce GTX 1070 Ti совсем незначительная. Разгон позволяет минимизировать отставание от GeForce RTX 2060 и вплотную подойти к результатам Radeon RX Vega 64.
Assassin's Creed Origins
В Origins наблюдается столь же малое отставание от GeForce GTX 1070 Ti при разнице более 14% с GeForce RTX 2060. Крошечный перевес у Radeon RX Vega 64, и после разгона GeForce GTX 1660 Ti оказывается быстрее.
Battlefield 1
Отставание GeForce GTX 1660 Ti от GeForce RTX 2060 в Battlefield 1 приближается к 20%, примерно такая же разница с GeForce GTX 1080. Разгон позволяет выйти на уровень производительности GeForce GTX 1070 Ti в номинале.
Fallout 4
В Fallout 4 новые решения NVIDIA проигрывают представителям старой серии. И разрыв между GeForce GTX 1660 Ti и GeForce GTX 1070 Ti снова около 20%. Такое разгоном не компенсировать, поскольку прирост от повышения частот лишь 13%.
Far Cry 5
Far Cry 5 с HD-текстурами способен загружать более 6 ГБ видеопамяти. Герой обзора уступает GeForce GTX 1070 Ti около 13%, разница с GeForce RTX 2060 до 16%. Прирост от разгона 12%.
Final Fantasy XV
В Final Fantasy XV простой GeForce GTX 1660 Ti уступает GeForce GTX 1070 Ti 13–15% производительности, у MSI преимущество над товарищем до 3%. Разгон позволяет минимизировать разрыв с GeForce GTX 1070 Ti.
Grand Theft Auto 5
В GTA 5 можно отметить небольшой разрыв по минимальному fps между GeForce GTX 1660 Ti и GeForce RTX 2060. В целом новый видеоадаптер слабее GeForce GTX 1070 Ti, но разница с Radeon RX Vega 64 заметно меньше. Разгон позволяет превзойти конкурента AMD по среднему fps.
Kingdom Come: Deliverance
Разрыв между GeForce GTX 1660 Ti и GeForce RTX 2060 на уровне 16–21%, отставание от GeForce GTX 1070 Ti на 4% процентов меньше. Прирост производительности от повышения частот небольшой, около 10%.
Mass Effect: Andromeda
Новичок уступает GeForce RTX 2060 примерно 22% в Andromeda, и на пару процентов меньше разрыв с GeForce GTX 1070 Ti. Разгон позволяет ускорить GeForce GTX 1660 Ti на 13%.
Middle-earth: Shadow of War
С HD-текстурами Shadow of War выходит за пределы 8 ГБ видеопамяти. Поэтому даже GeForce RTX 2060 проседает по минимальному fps относительно старых решений. GeForce GTX 1660 Ti слабее еще на 20–24%. Примечательно, что разгон крайне слабо влияет на минимальный fps, хотя средняя производительность возрастает на 12%.
Shadow of the Tomb Raider
GeForce GTX 1660 Ti уступает менее 10% GeForce GTX 1070 Ti в Tomb Raider. GeForce RTX 2060 быстрее на 14%. Разгон ускоряет героя обзора на 12–13%.
Strange Brigade
Отличные результаты у GeForce GTX 1660 Ti в Strange Brigade под API Vulkan. Минимальный fps на уровне GeForce GTX 1070 Ti, а по среднему разница 11%. MSI быстрее товарища на 3%, разгон добавляет еще 10%.
Подробнее о производительности Strange Brigade в разных режимах тут.
The Witcher 3: Wild Hunt
Привычная ситуация в Witcher 3. Отставание от GeForce GTX 1070 Ti на уровне 16–18%, а GeForce RTX 2060 быстрее на 22–25%. Разгон позволяет приблизиться к уровню быстродействия GeForce GTX 1070 Ti, но не более того.
Tom Clancy's Ghost Recon: Wildlands
Тут разрыв между GeForce GTX 1660 Ti и GeForce RTX 2060 меньше 14%. Разгон позволяет немного обогнать GeForce GTX 1070 Ti с начальными частотами.
3DMark Time Spy
GeForce GTX 1660 Ti уступает старшему товарищу Turing внушительные 22% производительности. Разница с GeForce GTX 1070 Ti лишь 9%, и она легко перекрывается разгоном.
Энергопотребление
Новичок показывает самые низкие результаты потребляемой мощности. И даже разрыв с GeForce RTX 2060 больше, чем можно было ожидать. Измерения оправдывают высказанное в начале статьи предположение о том, что у GeForce GTX 1660 Ti будет лучшая энергоэффективность в своем классе.
Выводы
NVIDIA позиционирует GeForce GTX 1660 Ti как производительную видеокарту среднего уровня для разрешения Full HD. Это решение для тех, кто не стремится быть на переднем краем прогресса, желая приобщиться ко всем новым графически технологиям. С GeForce GTX 1660 Ti вы не сможете задействовать некоторые продвинутые эффекты на базе трассировки или использовать сглаживание DLSS. Зато получите хорошую для своего класса производительность в сочетании с высокой энергоэффективностью. В нашем обзоре мы сравнили GeForce GTX 1660 Ti с более мощными видеокартами в высоком разрешении 2560x1440. По сути, это испытание максимальных возможностей новой видеокарты, и даже в таких условиях она показала достойные результаты, обеспечив хороший fps в большинстве тестовых игр. А уж в стандартном разрешении 1920x1080 у GeForce GTX 1660 Ti и вовсе не будет никаких проблем. По итогам тестирования мы видим отставание GeForce GTX 1660 Ti от GeForce RTX 2060 на уровне 14–25%. Это серьезный разрыв, который обусловлен сочетанием разных факторов. У GeForce GTX 1660 Ti на 25% меньше вычислительных блоков, меньше кэш L2, ниже частоты памяти. Новинка уступает 10–20% видеокарте GeForce GTX 1070 Ti (в Odyssey еще меньше), и заочно ее можно объявить аналогом GeForce GTX 1070. При этом энергопотребление на уровне более слабой карты GeForce GTX 1060. Отличное сочетание характеристик, которое должно обеспечить GeForce GTX 1660 Ti не меньший успех, чем в свое время имели те самые GeForce GTX 1060. А какова разница непосредственно между этими двумя видеокартами, мы выясним в будущих обзорах.
Рассмотренная видеокарта MSI GeForce GTX 1660 Ti Gaming X 6G оснащается мощной системой охлаждения. Есть некоторые упрощения относительно GeForce GTX 1060 Gaming, но по итогам видеокарта все равно получается тихой и холодной. Заводской разгон обеспечивает дополнительные 2–3% производительности. Ручной разгон позволяет повысить производительность еще на 10%. Достигнуть высоких частот можно при полном акустическом комфорте, что является важным плюсом. MSI GeForce GTX 1660 Ti Gaming X 6G станет отличный выбором для тех, кто хочет приобрести качественную и быструю модель в рамках серии GTX 1660 Ti.
