Тестирование GeForce GTX 1060 на примере видеокарты MSI GTX 1060 Gaming X 6G

Продолжается сезон громких анонсов. После старших графических карт семейства Pascal компания NVIDIA представляет модель среднего уровня — GeForce GTX 1060. Новинка станет ответом на недавний выход Radeon RX 480 и заменит ряд моделей средне-высокого уровня прошлой серии.

GeForce GTX 1060

GeForce GTX 1060

Видеокарта GeForce GTX 1060 получит все преимущества новой архитектуры Pascal. Базируется она на графическом процессоре GP106, в основе которого два графических кластера по пять мултипроцессоров TPC. Архитектура таких кластеров и мультипроцессоров традиционно является единой в рамках одной серии. Подробнее о них в отдельной статье про архитектурные и технологические особенности Pascal.

GeForce GTX 1060

У каждого мультипроцессора 128 потоковых процессоров CUDA и восемь текстурных блоков. В итоге GPU насчитывает всего 1280 потоковых процессора и 80 блоков TMU. Работа с внешней памятью организована по 192-битной шине через шесть 32-битных контроллера. Поддержка прогрессивных методов сжатия данных о цвете повышает эффективность в передаче информации и фактическую пропускную способность. Улучшена работа с асинхронными вычислениями. В движки Polymorph Engine добавлен специальный блок Simultaneous Multi-Projection, который позволяет на аппаратном уровне одновременно рассчитывать геометрию для нескольких проекций. Это позволяет корректно отображать изображение на сложных по форме дисплеях и формировать панораму с правильным углом обзора в мультимониторных конфигурациях. Кроме того, мультипроецирование используется в ряде технологий NVIDIA VRWorks для оптимизации и ускорения рендеринга в VR-режиме.

По своим основным характеристикам GeForce GTX 1060 занимает промежуточную позицию между GeForce GTX 960 и GeForce GTX 970. Чуть больше вычислительных блоков в сравнении с GeForce GTX 960, кэш-память L2 увеличена с 1 МБ до 1,5 МБ, шина памяти увеличена со 128 бит до 192 бит. Благодаря новому техпроцессу 16-нм и оптимизации кремниевой структуры ядра серьезно возросли частоты. С учетом архитектурных улучшений и значительного роста частот от новинки можно было бы ожидать, что она заменит GeForce GTX 970, но производитель обещает в GeForce GTX 1060 уровень производительности GeForce GTX 980, что впечатляет.

GeForce GTX 1060

Базовая частота GPU GP106 установлена на уровне 1506 МГц, а средний Boost Clock 1708 МГц. Это близко к уровню частот ядра у GeForce GTX 1070, а Boost даже чуть выше. Используются микросхемы памяти GDDR5 общим объемом 6 ГБ. Их эффективная частота обмена данными составляет 8 ГГц. Уровень TDP на скромном уровне 120 Вт, что аналогично TDP у GeForce GTX 960.

Для наглядного сравнения GeForce GTX 1060 с предшествующими моделями и GeForce GTX 1070 сведем их характеристики в одну таблицу.

Видеоадаптер GeForce GTX 1070 GeForce GTX 1060 GeForce GTX 980 GeForce GTX 970 GeForce GTX 960
Ядро GP104 GP106 GM204 GM204 GM206
Количество транзисторов, млн. шт 7200 4400 5200 5200 2940
Техпроцесс, нм 16 16 28 28 28
Площадь ядра, кв. мм 314 н/д 398 398 228
Количество потоковых процессоров 1920 1280 2048 1664 1024
Количество текстурных блоков 120 80 128 104 64
Количество блоков рендеринга 64 48 64 56 32
Частота ядра, МГц 1506–1683 1506–1708 1126–1216 1051–1178 1126–1178
Шина памяти, бит 256 192 256 256 128
Тип памяти GDDR5 GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 8000 8000 7010 7010 7010
Объём памяти, МБ 8192 6144 4096 3584+512 2048
Поддерживаемая версия DirectX 12.1 12 12 12 12
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 150 120 165 145 120

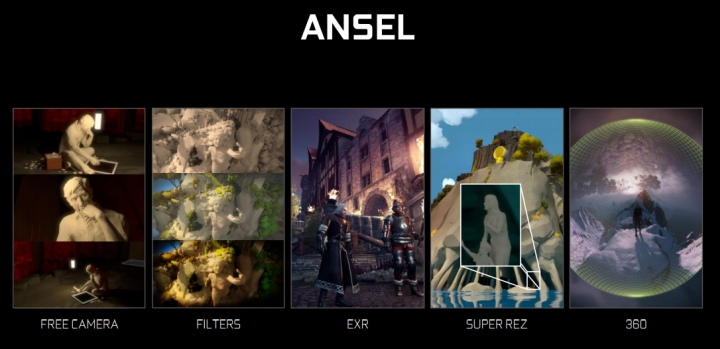

Еще в момент анонса GeForce GTX 1080 мы писали о новой программной технологии Ansel. Теперь она обрела статус готового продукта. Это платформа для снятия скриншотов со свободной камерой и возможностью наложения дополнительных визуальных эффектов. Пока работает только в игре Mirror's Edge: Catalyst, вскоре поддержку Ansel получат The Witcher 3: Wild Hunt и другие игры.

GeForce GTX 1060

Испытать Ansel смогут покупатели GeForce GTX 1060 и обладатели других актуальных видеокарт NVIDIA с выходом следующего официального пакета драйверов.

Первые GeForce GTX 1060 на рынке будут соответствовать референсному дизайну. Эти модели получат название Founders Edition и будут предлагаться по более высокой цене. Позже выйдут нестандартные версии, у которых официальный ценник может быть ниже на 50 долларов.

GeForce GTX 1060 Founders Edition внешне напоминает старшие модели, но немного компактнее и чуть проще. Вместо прозрачного окошка на системе охлаждения расположена заглушка.

GeForce GTX 1060

Охлаждение турбинного типа наследует конструкцию топовых карт. Есть массивное основание и два радиатора — один на чипе GP106 и дополнительный радиатор для улучшения охлаждения VRM.

GeForce GTX 1060

Плата максимально компактная, как это было в свое время у GeForce GTX 760 или GeForce GTX 660. Питание ядра трехфазное.

GeForce GTX 1060

Наше практическое знакомство сразу начнется с нереференсной версии. Мы познакомимся с новой видеокартой на примере MSI GeForce GTX 1060 Gaming X 6G, которая будет протестирована на заводских частотах, при рекомендованных частотах (уровень референса) и в разгоне.
