Тестирование GeForce GTX 1060 на примере видеокарты MSI GTX 1060 Gaming X 6G

MSI GeForce GTX 1060 Gaming X 6G

Видеокарта поставляется в коробке средних размеров. Красный цвет доминирует в оформлении упаковки и самой карты, что непривычно для продуктов NVIDIA, но уже стало отличительной чертой MSI Gaming.

MSI GeForce GTX 1060 Gaming X 6G

Внешне данная модель не отличается от более мощных решений этой серии, например, MSI GeForce GTX 1070 Gaming X 8G. То есть при всей изначальной простоте платы и низком TDP компания MSI не пошла не серьезные упрощения, выпустив версию, которая в техническом плане не сильно уступает топовым решениям.

MSI GeForce GTX 1060 Gaming X 6G

У новых видеокарт серии Gaming агрессивный дизайн с красными зубчиками и замысловатой формой кожуха. Эффектный внешний вид дополняют не менее эффектные вентиляторы крупного размера. Общая длина карты почти 28 см.

MSI GeForce GTX 1060 Gaming X 6G

Задняя сторона платы защищена металлической пластиной с логотипом-драконом. Частично присутствует декоративная перфорация, чтобы улучшить конвекцию горячего воздуха. В углу расположен один разъем питания на восемь контактов.

MSI GeForce GTX 1060 Gaming X 6G

В боковой части присутствует подсвечиваемый логотип. Подсветкой также обладают красные зубчики. Интенсивность и цвет можно изменить и настроить через программное обеспечение MSI.

MSI GeForce GTX 1060 Gaming X 6G

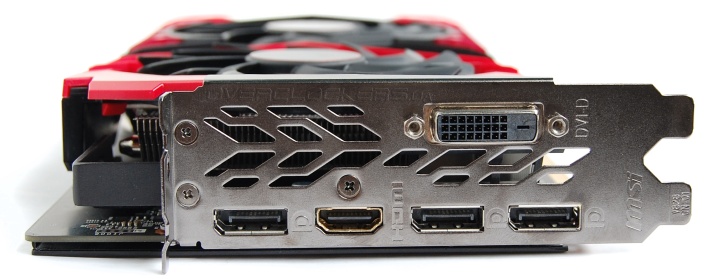

На заднюю панель выведено три разъема DisplayPort, один HDMI и DVI.

MSI GeForce GTX 1060 Gaming X 6G

В конструкции системы охлаждения заметна преемственность со старшими моделями MSI Gaming. Такой же крупный радиатор, но меньше тепловых трубок. Контакт с поверхность графического кристалла осуществляется через массивное основание.

MSI GeForce GTX 1060 Gaming X 6G

Две трубки обычного диаметра 6 мм, одна более толстая и массивная. Они изгибаются и дважды пронизывают массив пластин, обеспечивая эффективное распределение тепла.

MSI GeForce GTX 1060 Gaming X 6G

С лицевой стороны на радиатор прикручиваются два вентилятора типоразмера 100 мм. Особая форма крыльчатки в соответствии технологией Torx 2.0 обеспечивает более мощный воздушный поток и лучшее рассеивание для полного продува всего радиатора.

MSI GeForce GTX 1060 Gaming X 6G

Важные элементы на плате накрыты пластиной, которая выступает в роли радиатора и дополнительного элемента, придающего жесткость конструкции.

MSI GeForce GTX 1060 Gaming X 6G

Взглянем теперь на саму плату. Она очень крупная и совсем не походит на стандартный «огрызок».

MSI GeForce GTX 1060 Gaming X 6G

Система питания нарастила количество фаз, хотя есть нераспаянные места, возможно, для какой-то топовой модификации.

MSI GeForce GTX 1060 Gaming X 6G

Подсистема питания графического процессора насчитывает пять фаз, память GDDR5 запитана от одной фазы.

MSI GeForce GTX 1060 Gaming X 6G

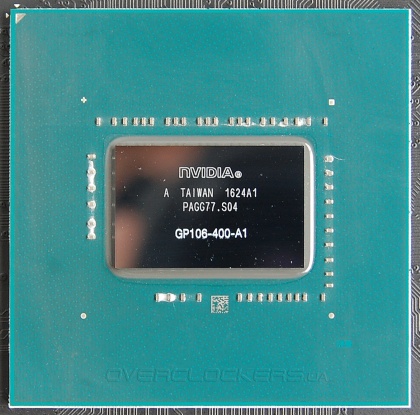

Полная маркировка процессора GP106-400-A1.

MSI GeForce GTX 1060 Gaming X 6G

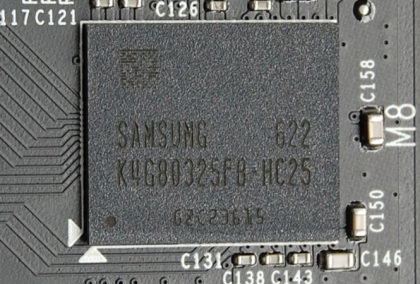

Распаяно шесть микросхем памяти Samsung K4G80325FB-HC25.

MSI GeForce GTX 1060 Gaming X 6G

Наш экземпляр по умолчанию работал при базовой частоте ядра в 1595 МГц и Boost Clock 1810 МГц. Эффективная частота памяти 8100 МГц.

MSI GeForce GTX 1060 Gaming X 6G

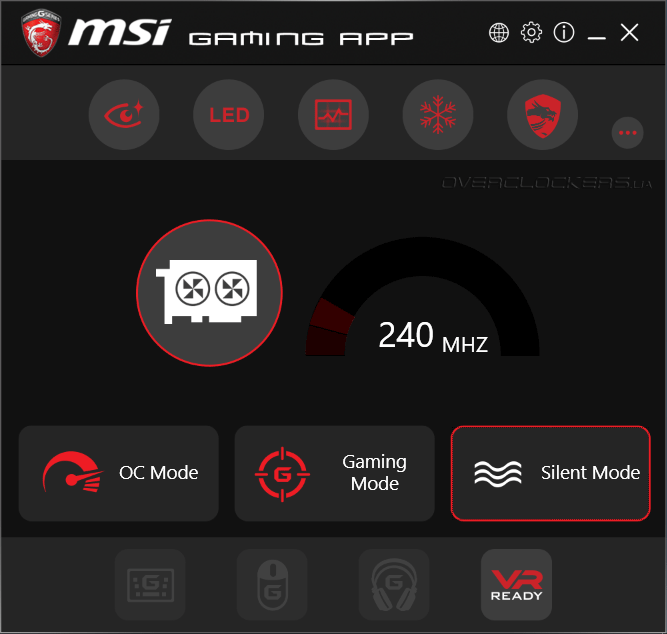

Такая конфигурация частот отвечает профилю настроек OC Mode. Розничные версии могут работать по умолчанию с профилем Gaming Mode, который предусматривает частоты 1570/1785 МГц для ядра и 8014 МГц для памяти. Переключение между этими режимами осуществляется через приложение Gaming App, которое заодно позволяет регулировать и множество других параметров, в том числе настраивать подсветку.

MSI GeForce GTX 1060 Gaming X 6G

Кроме упомянутых режимов предусмотрен еще Silent Mode с частотами 1507/1722 МГц по ядру и 8014 МГц по памяти. Эта конфигурация почти идентична рекомендованным частотам референсных версий.

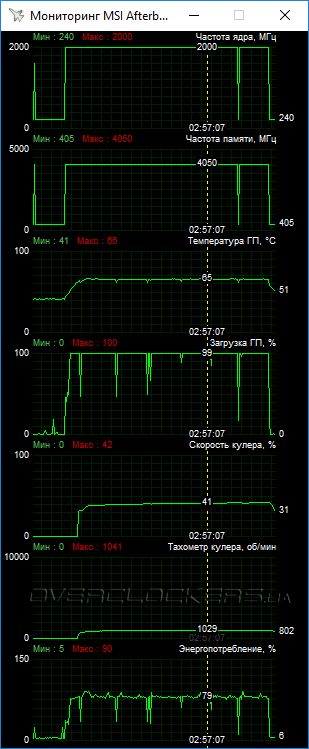

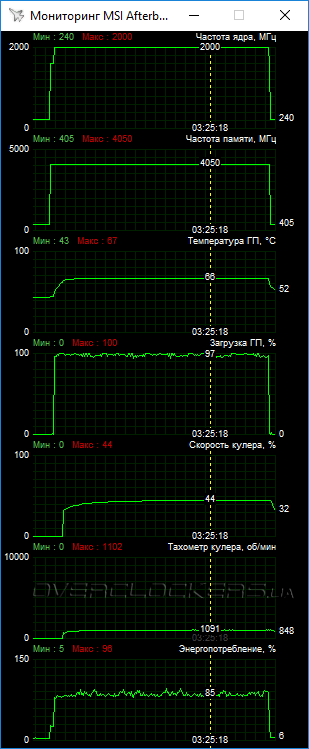

Эксплуатация видеокарт осуществлялась на открытом стенде при 28 °C. Не самая благоприятная температура окружения, но показатели MSI даже в таких условиях великолепны. При тестировании в Tom Clancy's The Division ядро грелось до 65–66 °C при скорости вращения вентиляторов на уровне 1000 об/мин. Длительная нагрузка бенчмарком Metro: Last Light прогрела ядро на градус выше при скорости вентиляторов не более 1100 об/мин.

MSI GeForce GTX 1060 Gaming X 6G MSI GeForce GTX 1060 Gaming X 6G

При базовой частоте 1595 МГц реальный Boost оказался на уровне 2000 МГц, причем частота эта стабильно поддерживалась во всех игровых тестах. То есть у MSI Gaming изначально расширен лимит мощности, что позволяет не превышать данные ограничения. А ограничение по температуре в 83 °C со столь эффективным охлаждением просто недостижимо. Итоговый же шум минимален.

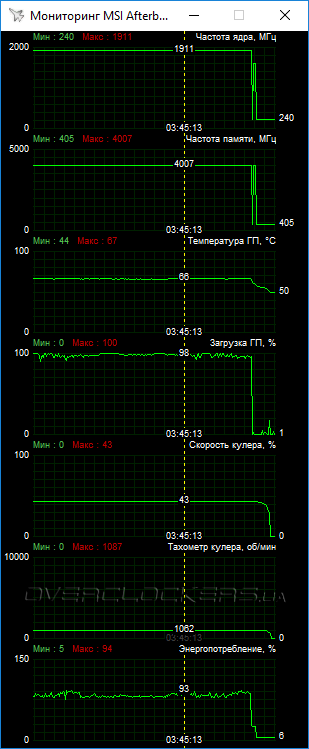

Повышенные характеристики видеокарты хороши для покупателя, но нам для объективной картины нужно еще протестировать GeForce GTX 1060 при рекомендованных или близких к такому уровню частотах. В обычном Silent-режиме частота Boost стабильно держалась на отметке в 1911 МГц. Кстати, переключение к такому профилю настроек минимально сказалось на изменении итоговых температур и скорости вентиляторов, которые изначально очень низкие.

MSI GeForce GTX 1060 Gaming X 6G

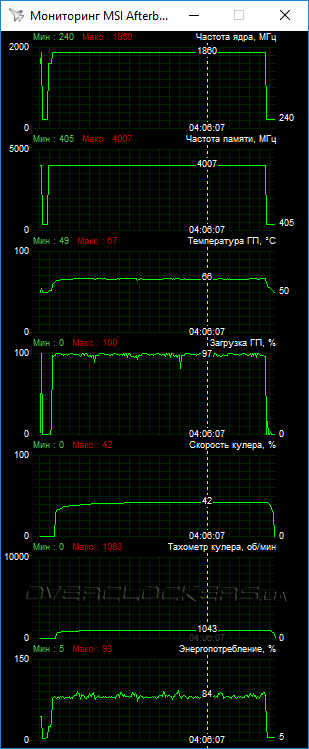

Учитывая более высокое значение среднего Boost Clock, мы решили дополнительно понизить частоту ядра так, чтобы ограничиться максимальным Boost в рамках 1860 МГц. Мониторинг параметров в этом режиме при тестировании в Metro: Last Light отражен на нижнем скриншоте.

MSI GeForce GTX 1060 Gaming X 6G

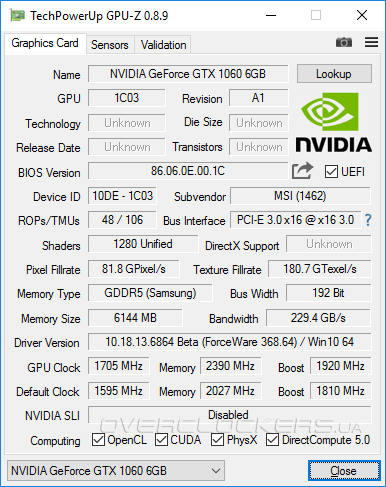

Каков разгонный потенциал видеокарты? Поначалу мы остановились на такой конфигурации частот, которая обеспечивала стабильный пиковый Boost на уровне 2126 МГц. Видеокарта успешно выдерживала многие тяжелые тесты на такой частоте, но кое-где давала сбой. В итоге пришлось остановиться на базовом значении 1705 МГц при Boost 2101 МГц. Это незначительно выше тех частот, что мы получали на GeForce GTX 1070/1080. Ну и стоит отдельно отметить, что это не плавающая частота, а абсолютно стабильное значение.

MSI GeForce GTX 1060 Gaming X 6G

Итоговая частота выглядит впечатляюще, но относительно тех же 1860 МГц это прирост в 13%. Если брать за точку отсчета начальные частоты, то прирост лишь 5%. Зато память поразила тем, что смогла работать при 9548 МГц, что на 19% выше рекомендованного уровня!

MSI GeForce GTX 1060 Gaming X 6G

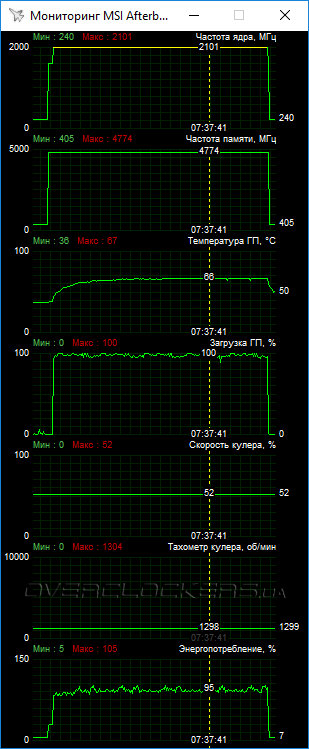

Для поддержания работоспособности в разгоне мы зафиксировали скорость вентиляторов на уровне 1300 об/мин. В итоге было все еще тихо, а нагрев на начальном уровне.

Дополнительно нужно отметить, что лимит мощности можно поднять только на 8%. Если у референсных версий такой же небольшой запас по мощности, то это может повлиять если не на максимальный уровень частот Boost, то на их стабильность в разгоне. Софтвольтмод не поддерживается, но от него часто нет пользы и на старших картах.

Как же магична в своей красоте тишина...
