Обзор и тестирование видеокарты MSI GeForce GTX 1070 Duke. Сравнение с GeForce GTX 1080

Компания MSI всегда предлагает широкий выбор качественных нереференсных видеокарт. Однако ассортимент продукции MSI еще выше, чем он представлен в отечественных розничных сетях. Некоторые модели выпускаются для азиатского рынка, в их числе GeForce GTX 1070 Duke и GeForce GTX 1080 Duke. Недавно эти карты появились в продаже и у нас, поэтому интересно взглянуть на их возможности. В данном обзоре мы реализуем две задачи: изучим особенности MSI GeForce GTX 1070 Duke и сравним GeForce GTX 1070 с GeForce GTX 1080. Старшие видеоадаптеры NVIDIA на базе чипа GP104 давно не сводились вместе в рамках наших обзоров. Посмотрим, каков их потенциал в новых играх, и сможет ли GeForce GTX 1070 нагнать старшего товарища за счет своего разгона.

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Рассматриваемый видеоадаптер поставляется в коробке средних размеров. В оформлении активно используются иероглифы, что с учетом начальной региональной ориентации не удивительно. Комплектация простейшая, среди аксессуаров диск с программным обеспечением и небольшой буклет-инструкция.

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 Duke на фоне товарищей выглядит оригинально. В качестве охлаждения используется крупный кулер с тремя вентиляторами, в то время как все другие видеоадаптеры MSI используют систему с двумя вентиляторами.

MSI GeForce GTX 1070 8G Duke

Охлаждение накрыто черным изогнутым корпусом. В плане дизайна все не так пафосно, как у MSI Gaming с более хитрыми контурами и ярким дизайном. Зато габариты внушают уважение, чувствуется, что это продукт высокого уровня с мощным качественным охлаждением.

MSI GeForce GTX 1070 8G Duke

Сбоку на корпусе есть надпись DUKE с вариативной подсветкой.

MSI GeForce GTX 1070 8G Duke

Обратная сторона платы защищена металлической пластиной, которая придает жесткости конструкции и предотвращает прогиб текстолита под массой кулера.

MSI GeForce GTX 1070 8G Duke

В углу расположено два разъема дополнительного питания — на 6 и 8 контактов. Они развернуты защелками вверх, что упрощает подключение и не требует дополнительного пространства внизу.

MSI GeForce GTX 1070 8G Duke

Взглянем ближе на систему охлаждения. Она серьезно отличается от кулера Twin Frozr VI в линейке актуальных видеоадаптеров MSI Gaming. Перед нами двухсекционный радиатор с тремя тепловыми трубками, которые тянутся вдоль плоскости платы. Отчасти напоминает кулер у ASUS ROG Strix GeForce GTX 1070. Тепловых трубок лишь три, зато две из них очень большого диаметра. Контакт с поверхностью графического кристалла осуществляется через крупную площадку вместо прямого частичного контакта у ASUS.

MSI GeForce GTX 1070 8G Duke

Одна из секций чуть приподнята относительно основания, что связано с расположением высоких конденсаторов в этой части платы. С лицевой стороны на радиатор прикручены две планки для монтажа внешнего кожуха с вентиляторами.

MSI GeForce GTX 1070 8G Duke

Для обдува задействовано три вентилятора типоразмера 90 мм от Power Logic с маркировкой PLD09210S12HH. В изогнутой форме лопастей хорошо узнаются вентиляторы Propeller Blade, которые повсеместно использовались в топовых продуктах MSI несколько лет назад.

MSI GeForce GTX 1070 8G Duke

Плату накрывает крупная пластина, которая отводит тепло от силовых компонентов узла питания и микросхем памяти. Этот радиатор выступает в роли дополнительного элемента жесткости, образуя «бутерброд» с платой и усилительной пластиной, накрывающей обратную сторону.

MSI GeForce GTX 1070 8G Duke

Печатная плата использует единый с Gaming дизайн, поэтому мы видим полную копию MSI GTX 1070 Gaming X 8G и MSI GTX 1080 Gaming X 8G.

MSI GeForce GTX 1070 8G Duke
MSI GeForce GTX 1070 8G Duke

Система питания GPU насчитывает восемь фаз, память запитана от двухфазного стабилизатора.

MSI GeForce GTX 1070 8G Duke

Графический чип GP104-200-A1 оперирует 1920 потоковыми процессорами при 120 текстурных блоках.

MSI GeForce GTX 1070 8G Duke

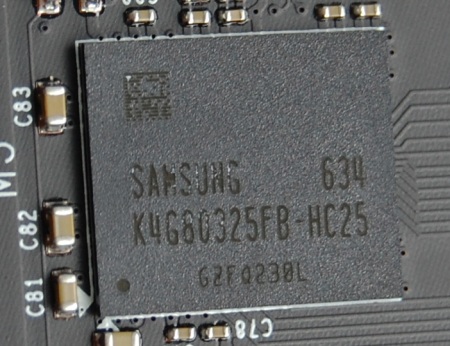

Восемь гигабайт памяти набрано восемью микросхемами Samsung K4G80325FB-HC25.

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 Duke работает на повышенных частотах. Базовая частота составляет 1607 МГц вместо рекомендуемых 1506 МГц, Boost Clock повышен с 1683 МГц до 1797 МГц, эффективная частота памяти 8100 МГц.

MSI GeForce GTX 1070 8G Duke

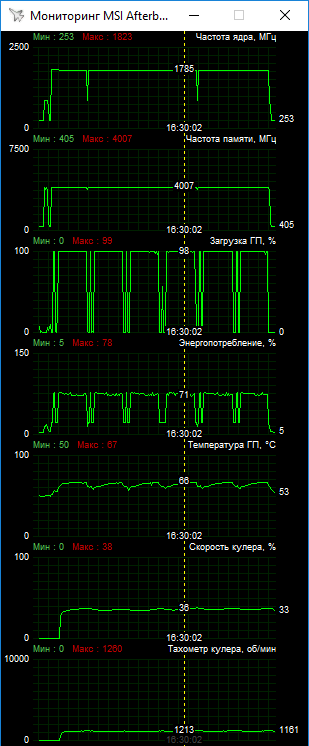

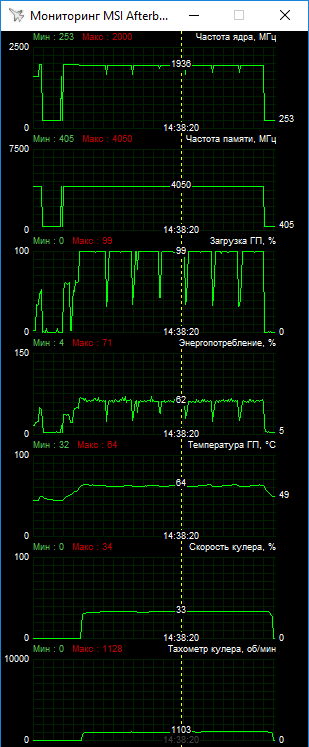

При эксплуатации на открытом стенде и температуре внутри помещения 24 °C графический чип прогревался до 64–68 °C. Ниже это проиллюстрировано на скриншотах мониторинга параметров при тестировании в Tom Clancy's Ghost Recon: Wildlands и Armored Warfare: Проект Армата. Вентиляторы раскручивались до 1100–1300 об/мин, шум при этом был минимальный. Реальная частота Boost на уровне 1936–1949 МГц при кратковременных пиковых всплесках до 1987–2000 МГц.

MSI GeForce GTX 1070 8G Duke MSI GeForce GTX 1070 8G Duke

Температурно-шумовые характеристики не сильно отличаются от других топовых версий GeForce GTX 1070. Но надо отметить, что конструктивно похожая видеокарта ASUS ROG Strix GeForce GTX 1070 работает при более высоких оборотах.

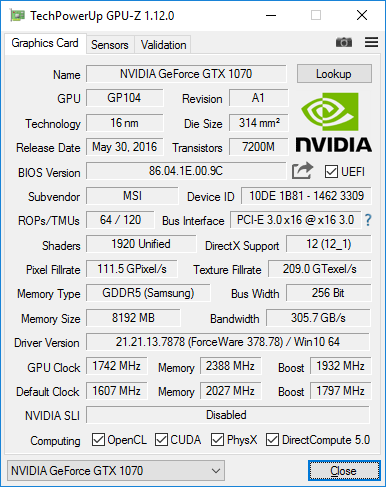

В разгоне удалось достичь стабильности при повышении базовой частоты до 1742 МГц.

MSI GeForce GTX 1070 8G Duke

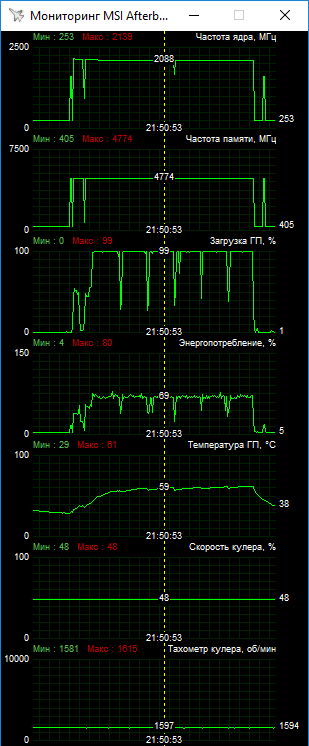

Boost был на уровне 2088 МГц с редкими просадками до 2076 МГц и пиковыми значениями выше 2126 МГц. Память работала на частотах вплоть до 4548 МГц. Такое сочетание частот поддерживалось при повышении лимита мощности и без повышения напряжения. Скорость вентиляторов вручную устанавливалась на уровне 1600 об/мин, что обеспечило нагрев на начальном уровне и даже чуть ниже.

MSI GeForce GTX 1070 8G Duke MSI GeForce GTX 1070 8G Duke

Видеокарта имеет возможность программного повышения напряжения, но реального прироста от этого не удалось получить — разгон немного возрастал, но возникали проблемы со стабильностью. И мы не раз отмечали, что для актуальных решений NVIDIA на базе 16-нм чипов Pascal потолок частот в районе 2,1 ГГц, и мы его уже достигли. Более того, итоговая конфигурация частот оказалась самой высокой среди протестированных ранее GeForce GTX 1070.

Пройти отдельные 3D-тесты при еще больших частотах возможно, но длительную эксплуатацию в таком режиме видеокарта не осилит. Так, нам удалось пройти тяжелый тест 3DMark Time Spy при Boost под 1239 МГц (базовое значение 1747 МГц, пиковое 1759 МГц) и частоте памяти 9622 МГц.

MSI GeForce GTX 1070 8G Duke

Сравним производительность MSI Duke при заводских частотах и в разгоне с рядовой версией GeForce GTX 1070. На момент первых наших тестов не было достаточных материалов по референсным моделям Founders Edition. Мы использовали частотную коррекцию, при которой получали Boost на уровне 1848–1860 МГц. Теперь, после изучения обзоров GeForce GTX 1070 Founders Edition ясно, что при игровой нагрузке частота ядра проседает ниже 1800 МГц. И мы попытались достичь аналогичного уровня производительности, снижая базовую частоту так, что Boost держался в рамках 1785–1823 МГц. Алгоритм работы нашего заменителя GeForce GTX 1070 Founders Edition проиллюстрирован ниже.

MSI GeForce GTX 1070 8G Duke

Характеристики тестируемых видеокарт

Конкурентом для рассматриваемой видеокарты выступит GeForce GTX 1080 Founders Edition. на своих стандартных частотах.

Видеоадаптер GeForce GTX 1080 MSI GTX 1070 Duke GeForce GTX 1070
Ядро GP104 GP104 GP104
Количество транзисторов, млн. шт 7200 7200 7200
Техпроцесс, нм 16 16 16
Площадь ядра, кв. мм 314 314 314
Количество потоковых процессоров 2560 1920 1920
Количество текстурных блоков 160 120 120
Количество блоков рендеринга 64 64 64
Частота ядра, МГц 1607–1733 1607–1797 1506–1683
Шина памяти, бит 256 256 256
Тип памяти GDDR5X GDDR5 GDDR5
Частота памяти, МГц 10010 8100 8000
Объём памяти, МБ 8192 8192 8192
Поддерживаемая версия DirectX 12.1 12.1 12.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 180 н/д 150

Тестовый стенд

Конфигурация тестового стенда следующая:

  • процессор: Intel Core i7-6950X (3,0@4,1 ГГц);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • материнская плата: MSI X99S MPower (Intel X99);
  • память: G.Skill F4-3200C14Q-32GTZ (4x8 ГБ, DDR4-3200, CL14-14-14-35);
  • системный диск: Intel SSD 520 Series 240GB (240 ГБ, SATA 6Gb/s);
  • дополнительный диск: Hitachi HDS721010CLA332 (1 ТБ, SATA 3Gb/s, 7200 об/мин);
  • блок питания: Seasonic SS-750KM (750 Вт);
  • монитор: ASUS PB278Q (2560х1440, 27″);
  • операционная система: Windows 10 Pro x64;
  • драйвер: NVIDIA GeForce 378.78.

Тестирование проводилось в разрешении 2560x1440 при максимальных настройках качества.

Методика тестирования

Armored Warfare: Проект Армата

Проигрывалась запись боя в миссии «Операция Кобра». Игровая локация насыщена растительностью, а сложные погодные условия создают дополнительную нагрузку в виде соответствующих эффектов и мокрых поверхностей. Выполнялось 7–8 прогонов. Тестовый игровой отрезок отображен ниже.

Выбран профиль максимального качества Ultra при стандартном сглаживании FXAA в разрешении 2560x1440.

Battlefield 1

Тестирование проводилось путем переигрывания небольшого игрового эпизода в начале задания «Мыс Геллес», где обыгрывается штурм Галлиполи. Бойцы высаживаются на берег под плотным артиллерийским огнем, и при обильных взрывах производительность проседает сильнее, чем в большинстве других игровых моментах. Выполнялось по семь повторов.

Выбрано Ultra-качество, отключено ограничение видеопамяти. Тестирование проведено в DirectX 11 при помощи Fraps.

Deus Ex: Mankind Divided

Вместо встроенного бечнмака использовался метод ручного тестирования. Для этого выбран один из самых тяжелых эпизодов с теплицами, через которые герой пробирается после смерти Талоса Рукера. Выполнялось не менее семи повторов.

Выбран профиль Ultra-качества.

Dishonored 2

Тестирование проходило сразу после прибытия в Карнаку, совершалась прогулка по портовой локации. Это один из самых тяжелых уровней в игре, поэтому производительность тут весьма показательна.

Выбран профиль максимального качества Ultra, включено все эффекты, затенение HBAO+. Отключено адаптивное разрешение, которое ухудшает качество изображения с целью повышения fps.

For Honor

Тестирование проводилось в ручном режиме при помощи Fraps в начале мисии 1.3 «Легион черного камня». Здесь события развиваются на детализированной территории с обильной растительностью. Просадки производительности серьезнее, чем во многих других игровых моментах.

Выбрано максимально качество графики (Very High) при стандартном сглаживании TAA.

The Hunter: Call of the Wild

Новая игра, которая позволяет примерить на себя роль охотника. Интересна красивой графикой и умиротворяющими пейзажами.

MSI GeForce GTX 1070 8G Duke

Совершалась прогулка по единому маршруту в начале первого охотничьего рейда. Выбран профиль максимального качества графики.

Tom Clancy's Ghost Recon: Wildlands

Для тестирования задействован встроенный игровой бенчмарк, который прогонялся по 7 раз.

Выбраны предустановки максимального качества в разрешении 2560x1440.

Watch Dogs 2

Тестирование в данной игре немного отличается от предыдущих обзоров. В данном случае выполнялась прогулка в районе Пало-Альто с пробежкой по улицам и ближней роще с деревьями и густой травой.

MSI GeForce GTX 1070 8G Duke

Выбран профиль максимального качества графики (Very High) при разрешении 2560x1440.

3DMark Fire Strike

Тест Fire Strike из последнего тестового пакета 3DMark в режиме Extreme (2560x1440).

3DMark Time Spy

Новый бенчмарк под DirectX 12, запускался с настройками по умолчанию.

Результаты тестирования

Armored Warfare: Проект Армата

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Танковый онлайновый экшен Armored Warfare использует движок CryEngine и выделяется более серьезными требованиями на фоне аналогичных игр. Но GeForce GTX 1070 позволяет играть в 2560x1440 при очень высокой частоте кадров. MSI Duke изначально быстрее референса на 5%, а при разгоне почти не отличается от GeForce GTX 1080.

Battlefield 1

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

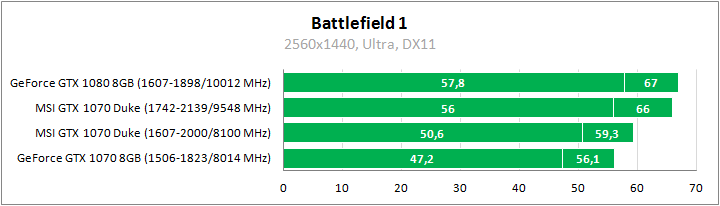

Ситуация в Battlefield 1 вроде бы отличная, частота кадров высокая. Однако относительно первых тестов в игре имеет место колоссальное снижение производительности. Проблема была отмечена нами еще после декабрьского обновления в конце прошлого года. Но на топовых видеокартах это снижение оказалось более существенным в сравнении с бюджетными моделями. Играть в 2560x1440 c высоким fps это не мешает, но ситуация неприятная. Отставание от GeForce GTX 1080 видеоадаптер MSI в значительной мере компенсируется за счет высокого разгона.

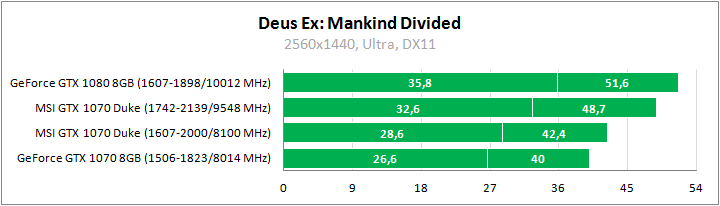

Deus Ex: Mankind Divided

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Крепким орешком оказывается Mankind Divided в разрешении 2560x1440 при максимальном качестве графики, хотя с разгоном уже можно играть при относительно комфортных показателях. Разрыв между GeForce GTX 1070 и GeForce GTX 1080 весьма существенный — более 30%. MSI при максимальных частотах удается добиться преимущества более 20% относительно референсного товарища, что, впрочем, на фоне остальных результатов является единственным примером столь серьезного ускорения.

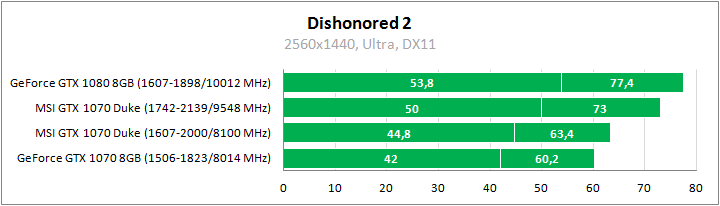

Dishonored 2

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Еще одна тяжелая игра. Но и в Dishonored 2 видеоадаптер GeForce GTX 1070 позволяет играть при комфортной частоте кадров. MSI быстрее референса примерно на 6%, а разгон обеспечивает дополнительное ускорение в 13–15%. Разрыв между GeForce GTX 1070 и GeForce GTX 1080 на уровне 28–29% разгоном не компенсировать.

For Honor

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

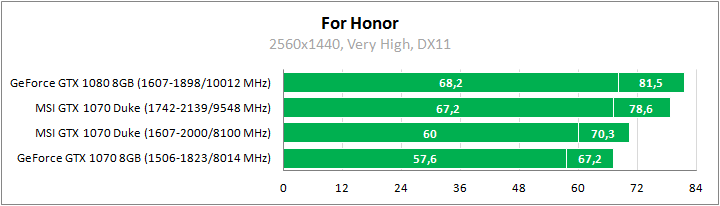

В новом экшене For Honor видеоадаптер GeForce GTX 1070 выдает около 60 fps и более даже в самые тяжелые моменты. Отставание от GeForce GTX 1080 на уровне 18–21%. Разгон MSI обеспечивает ускорение относительно референса до 17%. Тестирование более доступных видеокарт в игре представлено в нашем специальном материале.

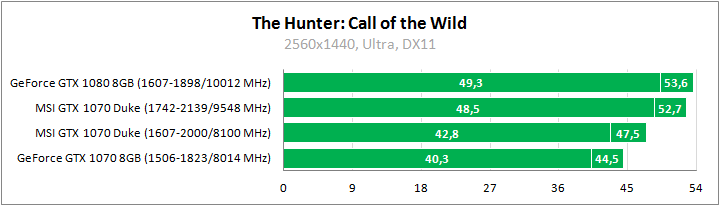

The Hunter: Call of the Wild

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Данная игра про охоту примечательна симпатичной картинкой и серьезными системными требованиями. GeForce GTX 1070 позволяет нормально играть в The Hunter: Call of the Wild, но частота кадров пониже, чем во многих других играх нашего сравнения. Разрыв между GeForce GTX 1070 и GeForce GTX 1080 более 20%, но MSI Duke в разгоне вплотную приближается к конкуренту.

Tom Clancy's Ghost Recon: Wildlands

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

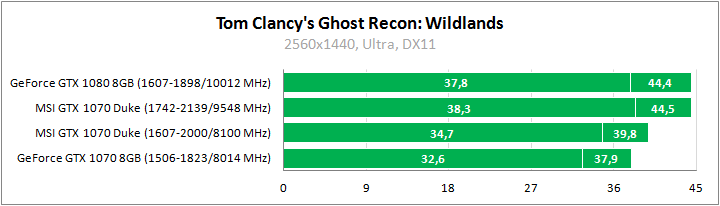

Еще ниже показатели в новом шутере Ghost Recon: Wildlands. Большие открытые просторы с высокой детализацией серьезно нагружают даже видеокарты старшего сегмента. Чтобы достичь среднего результата в 40 fps, для GeForce GTX 1070 нужен разгон. Разница со старшим товарищем около 17%, и MSI Duke на повышенных частотах впервые демонстрирует паритет с GeForce GTX 1080 Founders Edition.

Watch Dogs 2

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Схожая ситуация в Watch Dogs 2. Чтобы обеспечить выше 40 fps во всех игровых сценах, для GeForce GTX 1070 снова нужен разгон. Повышение частот позволяет MSI Duke получить ускорение до 18% относительно референса, что вплотную приближает к уровню производительности GeForce GTX 1080.

3DMark Fire Strike

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

GeForce GTX 1070 уступает GeForce GTX 1080 около 20%. MSI Duke на заводских частотах лучше референса на 5,5%, разгон придает ускорение до 11%

3DMark Time Spy

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

В данном тесте разница между GeForce GTX 1070 и GeForce GTX 1080 более 21%. MSI Duke быстрее референса на 6%, прирост от разгона 10%.

Выводы

По итогам тестирования можно констатировать разницу производительности между GeForce GTX 1070 и GeForce GTX 1080 на уровне 20–30%. GeForce GTX 1070 достойно справляется с современными играми в высоком разрешении 2560x1400 при максимальных настройках графики. В худших случаях видеоадаптер выдает менее 40 fps, но разгон позволяет достичь более комфортных показателей.

Видеокарта MSI GeForce GTX 1070 Duke является тем вариантом, который позволяет получить максимум от этой серии графических ускорителей. Мощная система охлаждения с тремя вентиляторами поддерживает низкие рабочие температуры при крайне слабом уровне шума. При этом MSI Duke может похвастать заводским разгоном, что обеспечивает выигрыш в производительности 5–6% относительно простых версий Founders Edition. Видеоадаптер использует единый с MSI Gaming дизайн печатной платы. Поэтому можно ожидать максимально близкие результаты разгона у этих напарников от MSI. На практике оказалось, что Duke показал лучший разгон, обогнав все протестированные ранее нереференсные GeForce GTX 1070. Это преимущество небольшое, но оно делает Duke еще ближе к GeForce GTX 1080, что приятно для пользователя. И даже если списать такие показатели на удачность конкретного экземпляра, то впечатления от Duke исключительно положительные. Мощная тихая видеокарта, одна из лучших версий GeForce GTX 1070.
