Большое тестирование GeForce GTX 1070 на примере видеокарты MSI GTX 1070 Gaming X 8G

Недавно мы познакомились со старшей видеокартой Pascal в лице GeForce GTX 1080 Founders Edition, а также рассмотрели особенности нереференсной карты MSI GeForce GTX 1080 Gaming X 8G. Новые лидеры графического олимпа предлагают максимальную на данный момент производительность для одночиповых решений, но и ценник имеют соответствующий. Поэтому не меньший интерес вызывает видеокарта GeForce GTX 1070, которая предлагается по более низкой цене. На что способна эта модель, мы выясним в данном обзоре, где познакомимся с очередной новинкой NVIDIA в лице нереференсной версии MSI линейки Gaming X. Видеокарта будет протестирована на частотах уровня референса, при заводских установках и в разгоне. Это позволит оценить потенциал GeForce GTX 1070 в разных режимах, а заодно сравнить новинку со старыми флагманами и с новым лидером GeForce GTX 1080.

MSI GeForce GTX 1070 Gaming X 8G

GeForce GTX 1070 базируется на графическом процессоре GP104 новой архитектуры Pascal. Процессор выпущен по техпроцессу 16-нм FinFET, работает на высоких частотах и поддерживает ряд инновационных оптимизаций для кардинального ускорения производительности в VR. При шине памяти разрядностью 256 бит общая эффективность передачи данных заметно возросла за счет новых алгоритмов сжатия. Общий вычислительный потенциал GPU представлен 2560 потоковыми процессорами CUDA при 160 текстурных блоках. Возможности GeForce GTX 1070 несколько меньше. Отключено пять мультипроцессоров, в итоге активно 1920 ядер CUDA и 120 текстурных блоков. Вместо памяти нового поколения GDDR5X используется GDDR5, но с рекордной частотой для такого типа микросхем в 8 ГГц.

GeForce GTX 1070

Базовая частота ядра 1506 МГц, что на 100 МГц ниже таковой для старшей видеокарты. Заявлен средний Boost Clock 1683 МГц. При этом сама технология GPU Boost обновилась до версии 3.0, что предусматривает более гибкое изменение частоты в зависимости от рабочего напряжения. Благодаря упрощениям уровень TDP снижен до 150 Вт. И это крайне низкий показатель для видеокарты, которая должна быть чуть лучше флагманских решений прошлой серии, где 250 Вт были нормой.

Видеоадаптер GeForce GTX 1080 GeForce GTX 1070 GeForce GTX Titan X GeForce GTX 980 Ti GeForce GTX 970
Ядро GP104 GP104 GM200 GM200 GM204
Количество транзисторов, млн. шт 7200 7200 8000 8000 5200
Техпроцесс, нм 16 16 28 28 28
Площадь ядра, кв. мм 314 314 601 601 398
Количество потоковых процессоров 2560 1920 3072 2816 2048
Количество текстурных блоков 160 120 192 176 128
Количество блоков рендеринга 64 64 96 96 64
Частота ядра, МГц 1607–1733 1506–1683 1000–1075 1000–1075 1126–1216
Шина памяти, бит 256 256 386 386 256
Тип памяти GDDR5X GDDR5 GDDR5 GDDR5 GDDR5
Частота памяти, МГц 10010 8000 7010 7010 7010
Объём памяти, МБ 8192 8192 12288 6144 4096
Поддерживаемая версия DirectX 12.1 12.1 12.1 12.1 12.1
Интерфейс PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0 PCI-E 3.0
Мощность, Вт 180 150 250 250 165

Стандартная версия с подзаголовком Founders Edition конструктивно идентична референсной видеокарте GeForce GTX 1080. Мы же сразу познакомимся с моделью от MSI, которая предложит более высокие частоты и лучшее охлаждение.

MSI GeForce GTX 1070 Gaming X 8G

Видеокарта поставляется в знакомой уже коробке средних размеров. Согласно новой системе названий Gaming X сменил обычные Gaming, а те карты, что ранее носили название Gaming LE, теперь получат простое название Gaming без дополнительных приставок.

MSI GeForce GTX 1070 Gaming X 8G

Комплект поставки небольшой. Внутри есть только обязательный диск с программным обеспечением и краткая инструкция. Любителям бренда понравится набор дополнительных наклеек с логотипами MSI и VR Ready.

MSI GeForce GTX 1070 Gaming X 8G внешне является копией старшей модели GTX 1080 Gaming X 8G. Обновленный агрессивный дизайн кожуха с зубчиками и сочетание черного и красного цветов выглядят эффектно. Тяжесть видеокарты, выглядывающие тепловые трубки и крупный радиатор сразу намекают, что за этой броскостью скрывается и высокая эффективность.

MSI GeForce GTX 1070 Gaming X 8G

Общая длина видеокарты почти 28 сантиметров. Охлаждение занимает два слота расширения и использует пару крупных вентиляторов.

MSI GeForce GTX 1070 Gaming X 8G

Обратная сторона платы защищена металлической пластиной со стилизованным изображением дракона. В углу вместо одного разъема питания два. Они расположены защелками вверх, что упрощает их подключение.

MSI GeForce GTX 1070 Gaming X 8G

Боковой козырек кожуха имеет окошко с подсвечиваемым логотипом. Подсветкой обладают и красные зубчики правой части корпуса.

MSI GeForce GTX 1070 Gaming X 8G

Конструкция кулера Twin Frozr VI аналогична охлаждению MSI GTX 1080 Gaming X 8G, но используется на одну тепловую трубку меньше. Всего тепловых трубок пять, крайняя рекордного диаметра 10 мм.

MSI GeForce GTX 1070 Gaming X 8G

Контакт с поверхностью графического кристалла происходит через крупное основание. На эту пластину с обратной стороны напаяны трубки, которые, изгибаясь, пронизывают массив пластин в разных точках, равномерно распределяя тепло по радиатору.

MSI GeForce GTX 1070 Gaming X 8G

С лицевой стороны на радиатор прикручиваются два вентилятора типоразмера 100 мм, который продувают радиатор и обдувают плату.

MSI GeForce GTX 1070 Gaming X 8G

Особая форма крыльчатки и изгибы лопастей (в соответствии технологией Torx 2.0) обеспечивают вентиляторам повышенную эффективность. Благодаря своим конструктивным особенностям они создают более мощное воздушное давление при большей зоне рассеивания воздушного потока.

MSI GeForce GTX 1070 Gaming X 8G

Сама плата накрыта двумя пластинами, которые выступают в роли радиаторов для разных элементов. Отдельная пластина накрывает микросхемы памяти.

MSI GeForce GTX 1070 Gaming X 8G

Ребристая большая пластина накрывает силовые компоненты узла питания.

MSI GeForce GTX 1070 Gaming X 8G

После полного разбора можно изучить печатную плату GeForce GTX 1070 Gaming X 8G, которая на самом деле не отличается от PCB старшей модели GeForce GTX 1080 в исполнении MSI.

MSI GeForce GTX 1070 Gaming X 8G

Плата больше стандартной, увеличено количество фаз питания.

MSI GeForce GTX 1070 Gaming X 8G

MSI GeForce GTX 1070 Gaming X 8G насчитывает восемь фаз питания GPU и две — для памяти GDDR5.

MSI GeForce GTX 1070 Gaming X 8G

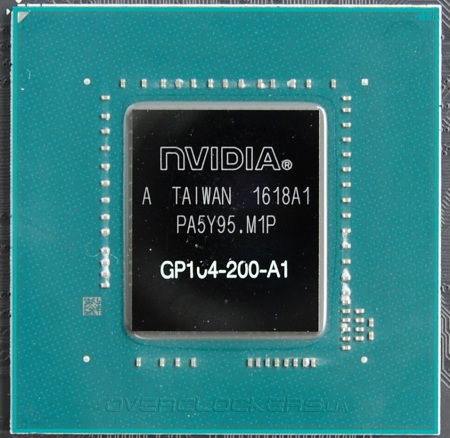

Полная маркировка графического процессора GP104-200-A1.

MSI GeForce GTX 1070 Gaming X 8G

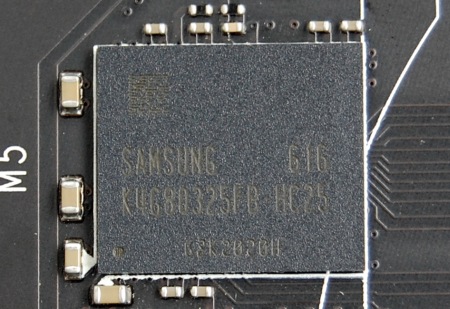

Восемь гигабайт памяти набрано восемью микросхемами Samsung K4G80325FB-HC25.

MSI GeForce GTX 1070 Gaming X 8G

Видеокарта поддерживает три рабочих режима, переключение между которыми осуществляется через утилиту MSI Gaming App. У программы есть и другие возможности, например, управление подсветкой видеокарты. Разница в частотах между режимами небольшая, но она позволяет сменить приоритеты на производительность или тихую работу. Самый производительный OC Mode предусматривает базовую частоту 1607 МГц при Boost Clock 1797 МГц, частота памяти 8100 МГц. В режиме Gaming Mode частоты ядра 1582/1771 МГц при частоте памяти 8000 МГц. Silent Mode предлагает частоты, аналогичные стандартному уровню — 1506/1683 МГц по ядру и 8000 МГц для памяти.

MSI GeForce GTX 1070 Gaming X 8G

Наш тестовый экземпляр изначально работает в OC Mode. Серийные версии могут работать в Gaming Mode, что меняется в один клик через Gaming App. При начальных частотах рабочие температуры ядра держались в рамках 69 °C на открытом стенде. Отметим, что эксплуатация видеокарты проводилась при температуре окружающей среды 26 °C, что на пару градусов выше, чем это было во время тестирования MSI GeForce GTX 1080 Gaming X 8G. При полностью идентичных условиях старшая и младшая видеокарты должны быть максимально близки по температурно-шумовым характеристикам.

Во время тестирования в Metro: last Light частота Boost держалась на уровне 1949 МГц (нижний левый скриншот). В The Division частоты ядра были на уровне 1949–1962 МГц. Кратковременные пиковые значения Boost достигали 2000 МГц. Вентиляторы раскручивались до 1100–1200 об/мин. О каком-то заметном шуме с такой скоростью можно забыть, видеокарта действительно тихая.

MSI GeForce GTX 1070 Gaming X 8G MSI GeForce GTX 1070 Gaming X 8G

Для тестирования нам нужен был аналог референса по частотам. На первый взгляд, это легко достигается выбором Silent Mode. Но хорошее охлаждение должно обеспечивать более высокий средний Boost. В итоге мы решили дополнительно снизить базовую частоту еще на 20 МГц. Это может ограничить максимальные значения Boost в сравнении с референсом, но средние должны быть ближе. Ниже проиллюстрирован этот режим при тестировании в Metro: last Light. Частота Boost составила 1848–1860 МГц. Температура и скорость вентиляторов практически не изменились в сравнении с начальными уровнем.

MSI GeForce GTX 1070 Gaming X 8G

Что касается разгона, то результаты данного видеоадаптера оказались близки результатам старшего товарища. Базовую частоту удалось поднять на 73 МГц с повышением пикового Boost до 2076 МГц. Напряжение повышенно лишь на один шаг, что помогло улучшить стабильность на таких частотах, но не дало серьезного выигрыша. Дальнейшее его повышение тоже не давало заметных улучшений. Память удалось разогнать до 9272 МГц. Это не уровень частот GDDR5X, но относительно рекомендованного значения прирост почти 16%.

MSI GeForce GTX 1070 Gaming X 8G MSI GeForce GTX 1070 Gaming X 8G

Итоговая частота Boost была близка к уровню 2038 МГц во всех приложениях. Для повышения стабильности вручную увеличена скорость вентиляторов до 1450 об/мин, что обеспечивало рабочие температуры на уровне начальных или даже чуть ниже. Шум по-прежнему низкий, а это значит, что такое сочетание частот можно использовать в повседневном режиме.
