Обзор и тестирование видеокарты MSI GeForce GTX 1070 Duke. Сравнение с GeForce GTX 1080

Компания MSI всегда предлагает широкий выбор качественных нереференсных видеокарт. Однако ассортимент продукции MSI еще выше, чем он представлен в отечественных розничных сетях. Некоторые модели выпускаются для азиатского рынка, в их числе GeForce GTX 1070 Duke и GeForce GTX 1080 Duke. Недавно эти карты появились в продаже и у нас, поэтому интересно взглянуть на их возможности. В данном обзоре мы реализуем две задачи: изучим особенности MSI GeForce GTX 1070 Duke и сравним GeForce GTX 1070 с GeForce GTX 1080. Старшие видеоадаптеры NVIDIA на базе чипа GP104 давно не сводились вместе в рамках наших обзоров. Посмотрим, каков их потенциал в новых играх, и сможет ли GeForce GTX 1070 нагнать старшего товарища за счет своего разгона.

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 8G Duke

Рассматриваемый видеоадаптер поставляется в коробке средних размеров. В оформлении активно используются иероглифы, что с учетом начальной региональной ориентации не удивительно. Комплектация простейшая, среди аксессуаров диск с программным обеспечением и небольшой буклет-инструкция.

MSI GeForce GTX 1070 8G Duke

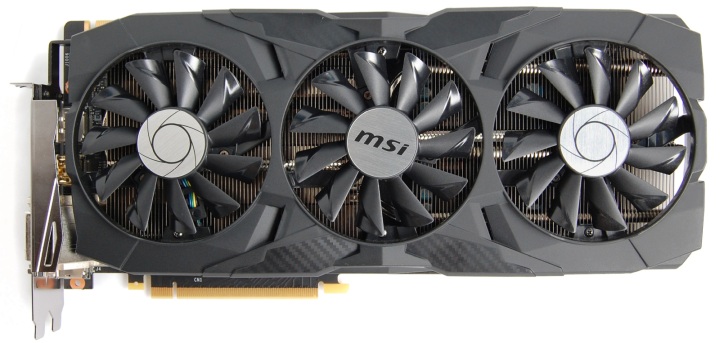

MSI GeForce GTX 1070 Duke на фоне товарищей выглядит оригинально. В качестве охлаждения используется крупный кулер с тремя вентиляторами, в то время как все другие видеоадаптеры MSI используют систему с двумя вентиляторами.

MSI GeForce GTX 1070 8G Duke

Охлаждение накрыто черным изогнутым корпусом. В плане дизайна все не так пафосно, как у MSI Gaming с более хитрыми контурами и ярким дизайном. Зато габариты внушают уважение, чувствуется, что это продукт высокого уровня с мощным качественным охлаждением.

MSI GeForce GTX 1070 8G Duke

Сбоку на корпусе есть надпись DUKE с вариативной подсветкой.

MSI GeForce GTX 1070 8G Duke

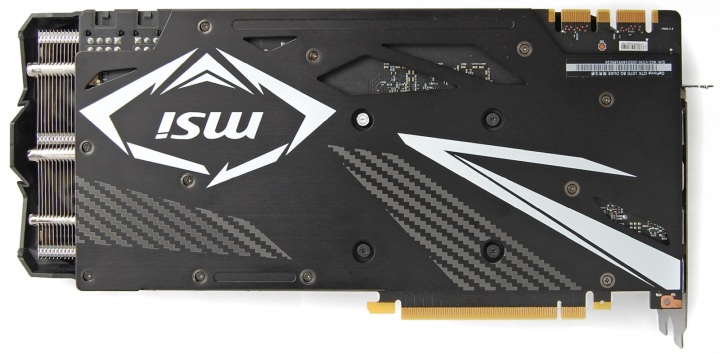

Обратная сторона платы защищена металлической пластиной, которая придает жесткости конструкции и предотвращает прогиб текстолита под массой кулера.

MSI GeForce GTX 1070 8G Duke

В углу расположено два разъема дополнительного питания — на 6 и 8 контактов. Они развернуты защелками вверх, что упрощает подключение и не требует дополнительного пространства внизу.

MSI GeForce GTX 1070 8G Duke

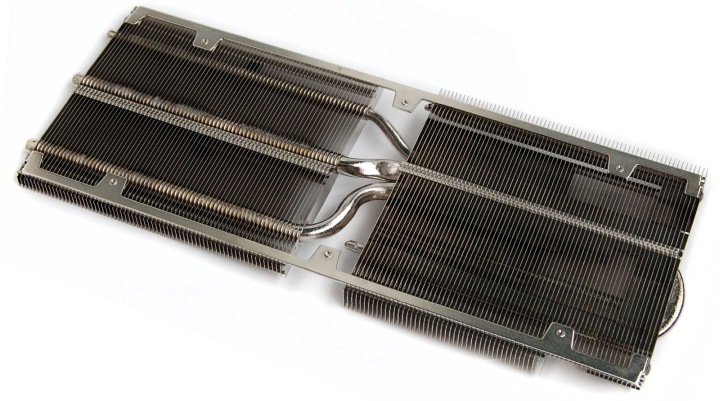

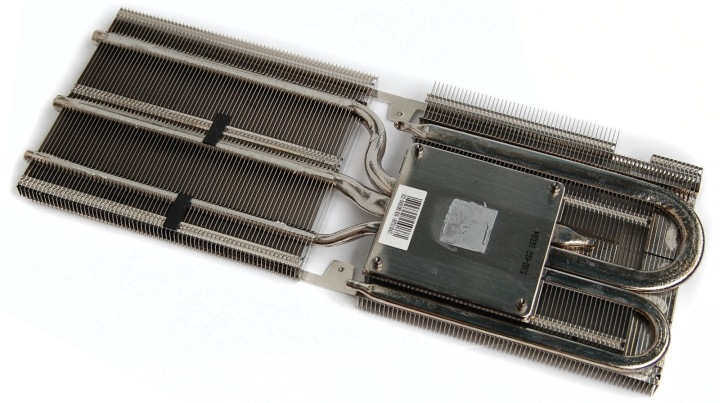

Взглянем ближе на систему охлаждения. Она серьезно отличается от кулера Twin Frozr VI в линейке актуальных видеоадаптеров MSI Gaming. Перед нами двухсекционный радиатор с тремя тепловыми трубками, которые тянутся вдоль плоскости платы. Отчасти напоминает кулер у ASUS ROG Strix GeForce GTX 1070. Тепловых трубок лишь три, зато две из них очень большого диаметра. Контакт с поверхностью графического кристалла осуществляется через крупную площадку вместо прямого частичного контакта у ASUS.

MSI GeForce GTX 1070 8G Duke

Одна из секций чуть приподнята относительно основания, что связано с расположением высоких конденсаторов в этой части платы. С лицевой стороны на радиатор прикручены две планки для монтажа внешнего кожуха с вентиляторами.

MSI GeForce GTX 1070 8G Duke

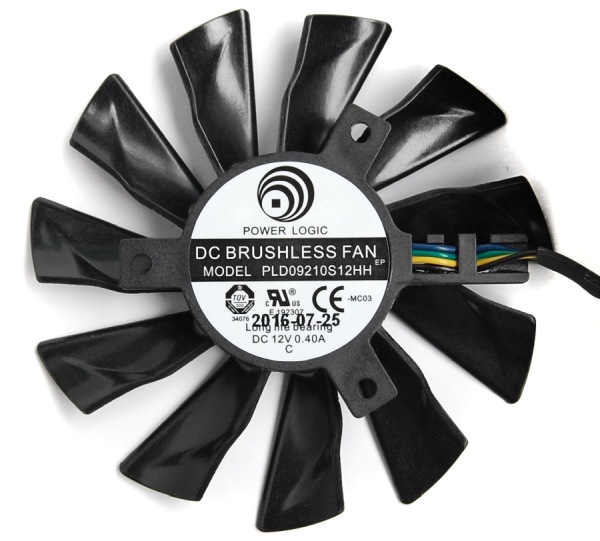

Для обдува задействовано три вентилятора типоразмера 90 мм от Power Logic с маркировкой PLD09210S12HH. В изогнутой форме лопастей хорошо узнаются вентиляторы Propeller Blade, которые повсеместно использовались в топовых продуктах MSI несколько лет назад.

MSI GeForce GTX 1070 8G Duke

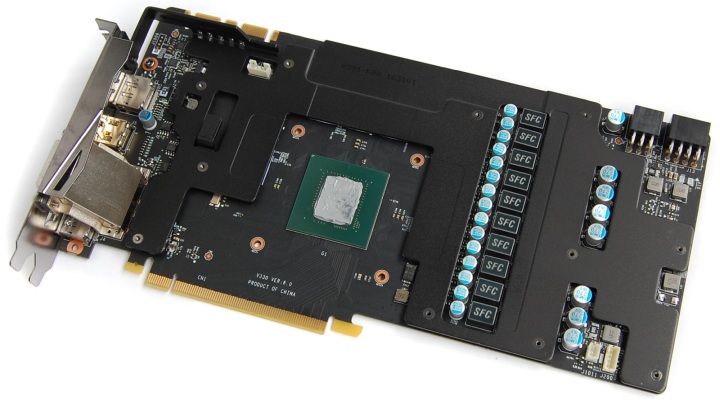

Плату накрывает крупная пластина, которая отводит тепло от силовых компонентов узла питания и микросхем памяти. Этот радиатор выступает в роли дополнительного элемента жесткости, образуя «бутерброд» с платой и усилительной пластиной, накрывающей обратную сторону.

MSI GeForce GTX 1070 8G Duke

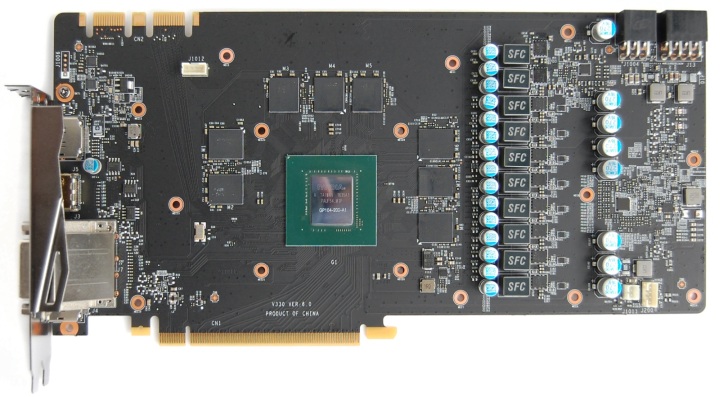

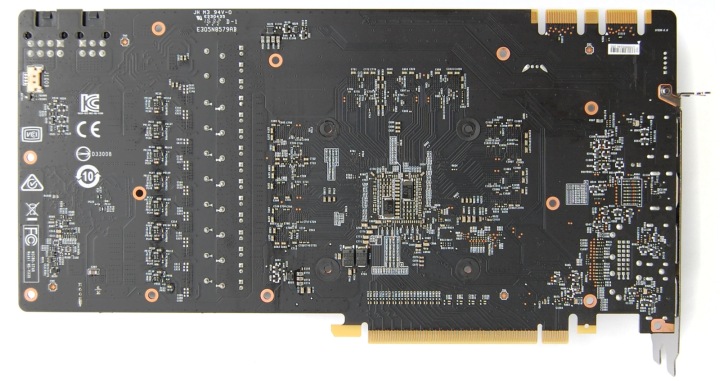

Печатная плата использует единый с Gaming дизайн, поэтому мы видим полную копию MSI GTX 1070 Gaming X 8G и MSI GTX 1080 Gaming X 8G.

MSI GeForce GTX 1070 8G Duke
MSI GeForce GTX 1070 8G Duke

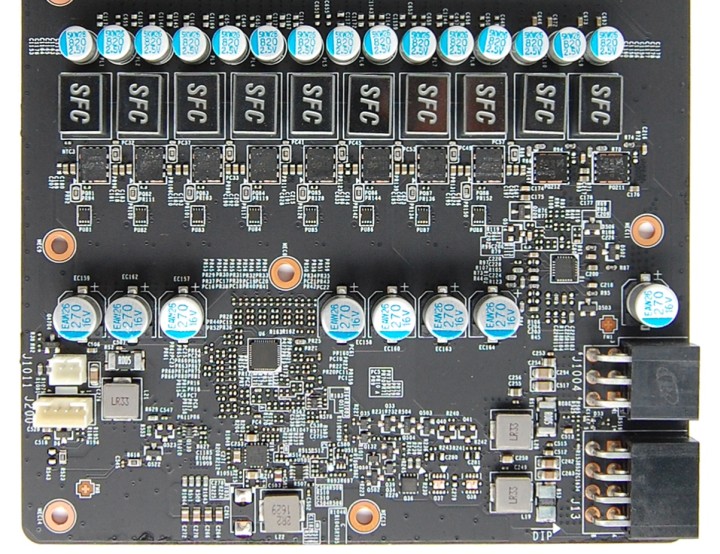

Система питания GPU насчитывает восемь фаз, память запитана от двухфазного стабилизатора.

MSI GeForce GTX 1070 8G Duke

Графический чип GP104-200-A1 оперирует 1920 потоковыми процессорами при 120 текстурных блоках.

MSI GeForce GTX 1070 8G Duke

Восемь гигабайт памяти набрано восемью микросхемами Samsung K4G80325FB-HC25.

MSI GeForce GTX 1070 8G Duke

MSI GeForce GTX 1070 Duke работает на повышенных частотах. Базовая частота составляет 1607 МГц вместо рекомендуемых 1506 МГц, Boost Clock повышен с 1683 МГц до 1797 МГц, эффективная частота памяти 8100 МГц.

MSI GeForce GTX 1070 8G Duke

При эксплуатации на открытом стенде и температуре внутри помещения 24 °C графический чип прогревался до 64–68 °C. Ниже это проиллюстрировано на скриншотах мониторинга параметров при тестировании в Tom Clancy's Ghost Recon: Wildlands и Armored Warfare: Проект Армата. Вентиляторы раскручивались до 1100–1300 об/мин, шум при этом был минимальный. Реальная частота Boost на уровне 1936–1949 МГц при кратковременных пиковых всплесках до 1987–2000 МГц.

MSI GeForce GTX 1070 8G Duke MSI GeForce GTX 1070 8G Duke

Температурно-шумовые характеристики не сильно отличаются от других топовых версий GeForce GTX 1070. Но надо отметить, что конструктивно похожая видеокарта ASUS ROG Strix GeForce GTX 1070 работает при более высоких оборотах.

В разгоне удалось достичь стабильности при повышении базовой частоты до 1742 МГц.

MSI GeForce GTX 1070 8G Duke

Boost был на уровне 2088 МГц с редкими просадками до 2076 МГц и пиковыми значениями выше 2126 МГц. Память работала на частотах вплоть до 4548 МГц. Такое сочетание частот поддерживалось при повышении лимита мощности и без повышения напряжения. Скорость вентиляторов вручную устанавливалась на уровне 1600 об/мин, что обеспечило нагрев на начальном уровне и даже чуть ниже.

MSI GeForce GTX 1070 8G Duke MSI GeForce GTX 1070 8G Duke

Видеокарта имеет возможность программного повышения напряжения, но реального прироста от этого не удалось получить — разгон немного возрастал, но возникали проблемы со стабильностью. И мы не раз отмечали, что для актуальных решений NVIDIA на базе 16-нм чипов Pascal потолок частот в районе 2,1 ГГц, и мы его уже достигли. Более того, итоговая конфигурация частот оказалась самой высокой среди протестированных ранее GeForce GTX 1070.

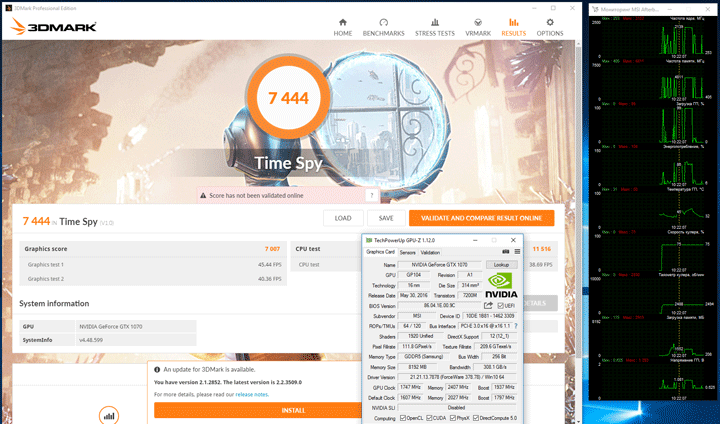

Пройти отдельные 3D-тесты при еще больших частотах возможно, но длительную эксплуатацию в таком режиме видеокарта не осилит. Так, нам удалось пройти тяжелый тест 3DMark Time Spy при Boost под 1239 МГц (базовое значение 1747 МГц, пиковое 1759 МГц) и частоте памяти 9622 МГц.

MSI GeForce GTX 1070 8G Duke

Сравним производительность MSI Duke при заводских частотах и в разгоне с рядовой версией GeForce GTX 1070. На момент первых наших тестов не было достаточных материалов по референсным моделям Founders Edition. Мы использовали частотную коррекцию, при которой получали Boost на уровне 1848–1860 МГц. Теперь, после изучения обзоров GeForce GTX 1070 Founders Edition ясно, что при игровой нагрузке частота ядра проседает ниже 1800 МГц. И мы попытались достичь аналогичного уровня производительности, снижая базовую частоту так, что Boost держался в рамках 1785–1823 МГц. Алгоритм работы нашего заменителя GeForce GTX 1070 Founders Edition проиллюстрирован ниже.

MSI GeForce GTX 1070 8G Duke

Как же магична в своей красоте тишина...
