Обзор и тестирование системной платы MSI Z77A-G45 Gaming

Разгонный потенциал

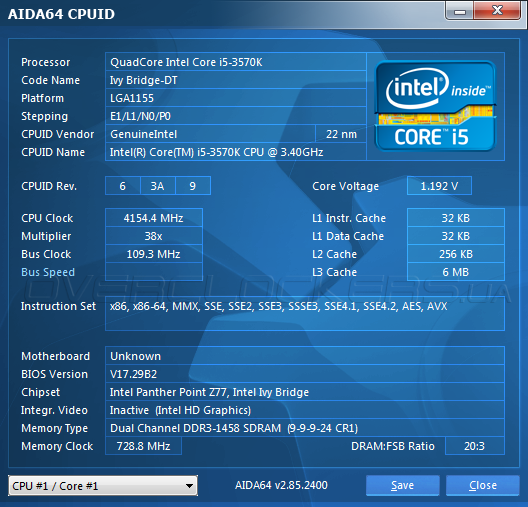

Несмотря на то, что в сравнении со старшей моделью MSI из серии Gaming преобразователь напряжения Z77A-G45 Gaming подвергся некоторому упрощению, в тестах разгона новинка проявила себя очень достойно. Начнем с того, что героиня сегодняшнего обзора позволила нарастить базовую частоту до 109,3 МГц, что является лучшим результатом для плат LGA1155, зафиксированным в нашей лаборатории!

Разгон MSI Z77A-G45 Gaming

Далее, мы проверили способности прошивки в режиме автоматического разгона. Для этого в UEFI Setup была включена опция OC Genie с настройками «по умолчанию». В итоге, наш Intel Core i5-3570K заработал на частоте 4200 МГц при напряжении 1,216 В, а модули ОЗУ функционировали в режиме 2133 МГц с задержками 10-12-12-31-2Т. Увы, частота и напряжение центрального процессора в моменты простоя не снижались.

Разгон MSI Z77A-G45 Gaming

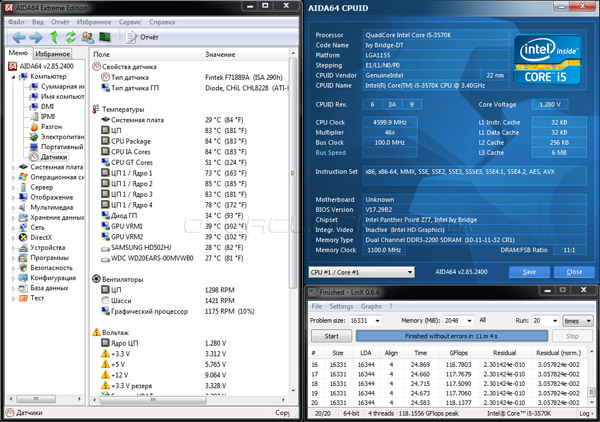

В режиме ручной настройки была достигнута частота центрального процессора 4600 МГц, что является типичным результатом для нашего Ivy Bridge при использовании мощного воздушного охлаждения. Напряжение на вычислительных ядрах было задано на уровне 1,31 В, а функция Vdroop Offset Control устанавливалась в значение 100%. При этом, для обеспечения стабильности к напряжениям CPU I/O Voltage и System Agent Voltage добавлялось по 0,1 В, но даже эти меры не позволили «выжать все соки» из нашего комплекта ОЗУ G.Skill TridentX F3-2400C10D-8GTX, для которого удалось достичь лишь 2200 МГц с таймингами 10-11-11-31-21 при напряжении 1,65 В.

Разгон MSI Z77A-G45 Gaming


Тестовый стенд

При оценке разгонного потенциала и уровня продуктивности MSI Z77A-G45 Gaming использовались такие комплектующие:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Тестовый стенд работал под управлением операционной системы MS Windows 7 Enterprise 64 bit SP1 (90-дневная ознакомительная версия). Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось. Для видеокарты был установлен драйвер AMD Catalyst 13.1 от 17.01.2013, а для чипсета и процессора — Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 соответственно. Технология Intel Turbo Boost и функции энергосбережения были активированы, а модули оперативной памяти функционировали на частоте 1866 МГц с задержками 8-10-10-28-1Т.

Продуктивность и энергопотребление MSI Z77A-G45 Gaming мы сравнили с такими системными платами:
Каждое измерение повторялось не менее трех раз, по итогам которого рассчитывался средний результат. В случае если какое-то измерение давало показание, отличные от двух других — итерации повторялись до получения нормального значения. В тестах использовался следующий набор программного обеспечения:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результатытестирования

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

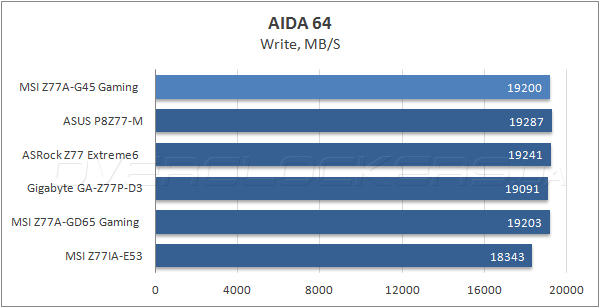

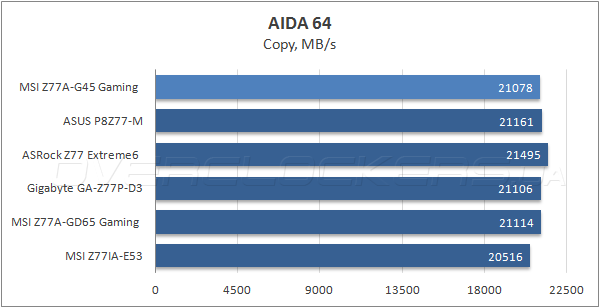

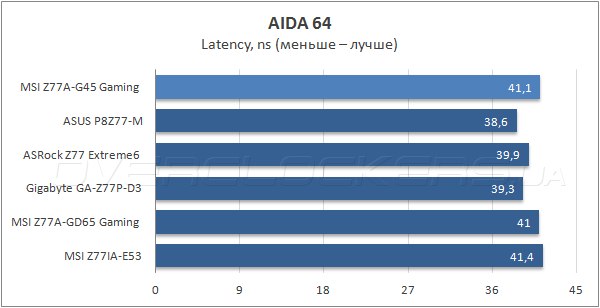

В низкоуровневых тестах быстродействия оперативной памяти MSI Z77A-G45 Gaming уверенно держится в плотной группе соперниц, показывая очень хорошие результаты.

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

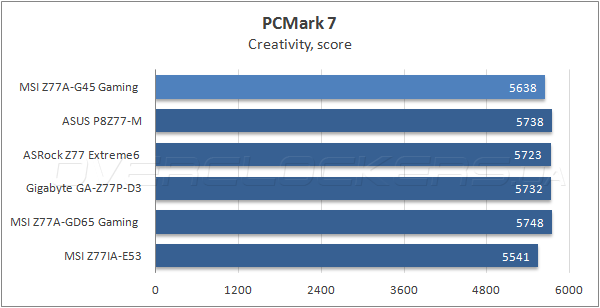

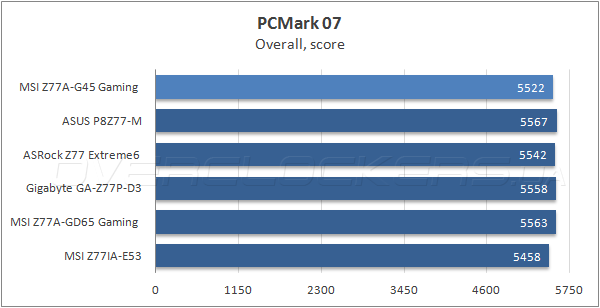

В тестовом пакете Futuremark PCMark 7, который позволяет оценить уровень быстродействия при выполнении повседневных задач, новинка демонстрирует неплохие, но отнюдь не рекордные результаты. С другой стороны, существенного отставания от лидеров у модели Z77A-G45 Gaming также не наблюдается.

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

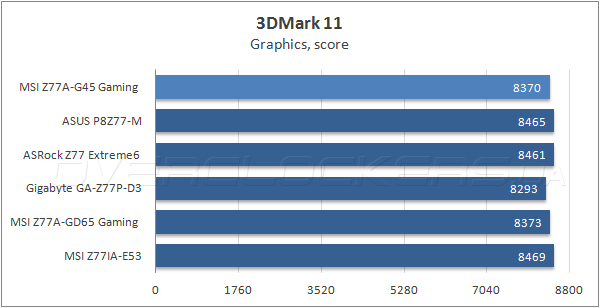

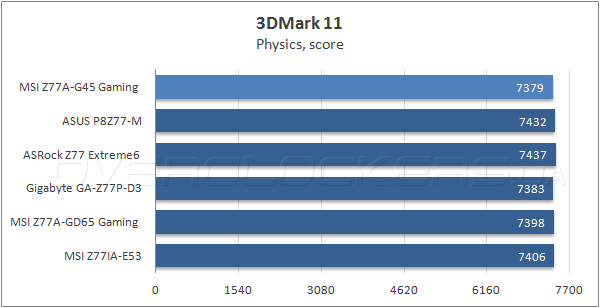

Полусинтетический бенчмарк Futuremark 3DMark 11 помогает с большой вероятностью определить продуктивность в современных видеоиграх. Баллы нового продукта MSI не слишком хороши, очевидно, из-за мелких недоработок управляющего микрокода.

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

Тестирование MSI Z77A-G45 Gaming

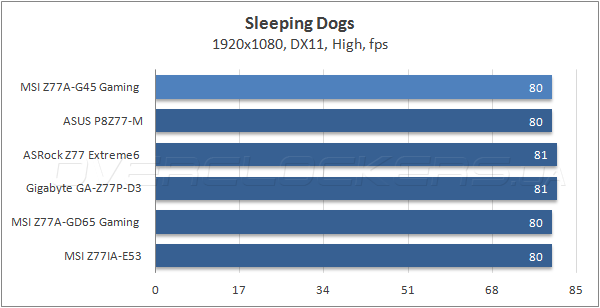

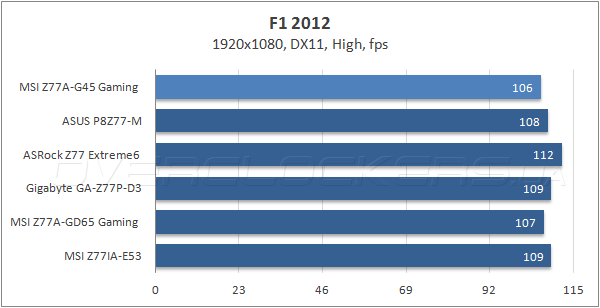

В реальных игровых тестах картина аналогична результатам в 3DMark 11, MSI Z77A-G45 Gaming демонстрирует не самую высокую частоту смены кадров среди конкурсанток, хотя, на комфортности геймплея это не скажется никоим образом.


Тестирование сетевого соединения

Вот и настал черед проверить производительность сетевого адаптера Killer E2205 производства Qualcomm Atheros, которым комплектуется материнская плата MSI Z77A-G45 Gaming. Для этих целей была собрана тестовая схема, в которой тестовый стенд с запущенным клиентским ПО, и персональный компьютер, выполняющий функцию сервера, соединялись пачткордами Cat 5 с коммутатором Gigabit Ethernet. В качестве средства измерения использовалась кроссплатформенная консольная клиент-серверная программа iperf — генератор TCP и UDP трафика для тестирования пропускной способности сети. Соперниками для Killer E2205 выступили Realtek RTL8111F, которым оснащается подавляющее большинство недорогих системных плат, и полноценный сетевой контроллер Broadcom BCM57781, используемый в топовых продуктах. По итогам трех измерений были получены следующие результаты.

Тестирование MSI Z77A-G45 Gaming

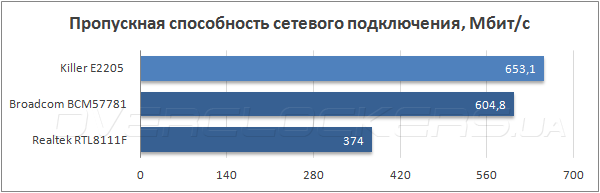

Все-таки, применение продвинутого сетевого контроллера принесло свои плоды. Killer E2205 обеспечил наибольшую пропускную способность сетевого соединения, почти вдвое опередив бюджетное решение Realtek RTL8111F, тогда как выигрыш у Broadcom BCM57781 не так велик и составил около 8%.


Энергопотребление

Для оценки энергопотребления тестовых стендов применялось устройство Basetech Cost Control 3000. С его помощью мы оценивали среднее энергопотребление систем при отсутствии нагрузки, а также фиксировали пиковое значение потребляемой мощности во время прохождения стресс-теста LinX.

Энергопотребление MSI Z77A-G45 Gaming

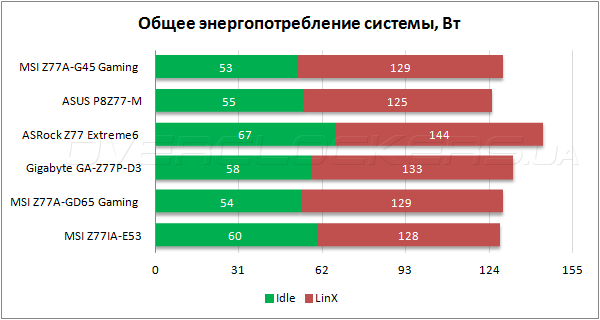

Материнская плата MSI Z77A-G45 Gaming оказалась самой экономичной в режиме простоя, тогда как в нагрузке её отставание от лидера — системной платы ASUS P8Z77-M преимущество составило не более 4 Вт.


Выводы

Системная плата MSI Z77A-G45 Gaming получилась весьма сбалансированным и качественным продуктом, к несомненным плюсам которого следует отнести удачную конструкцию, обеспечившую достойный запас прочности, и неплохие возможности расширения. Изменения, сделанные в дизайне героини сегодняшнего обзора, в сравнении со старшей моделью MSI Z77A-GD65 Gaming, должны самым благоприятным образом сказаться на стоимости продукта, тогда как «под нож» пошли откровенные «предметы роскоши»: индикатор кодов POST, аппаратные кнопки включения и перегрузки, резервная микросхема прошивки и два дополнительных канала SATA 6 Гбит/с. Зато, оверклокерский потенциал MSI Z77A-G45 Gaming почти не пострадал, во всяком случае, на воздухе новинка разгоняет процессоры ничуть не хуже своей «старшей сестры». На месте остались и продуманная прошивка с удобным графическим интерфейсом, и набор полезного комплектного ПО, а в эффективности использованного сетевого контроллера Killer E2205 мы смогли убедиться на практике.

Среди недостатков новинки отметим не лучшие результаты разгона ОЗУ и не самую высокую производительность в штатном режиме, которые мы связываем с мелкими недоработками прошивки. Так что с обновлением управляющего микрокода MSI Z77A-G45 Gaming станет еще лучше и по праву сможет занять место в мощном системном блоке любителя компьютерных видеоигр.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — системная плата ASRock Z77 Extreme6;
  • ASUS — видеокарта ASUS HD7950-DC2T-3GD5, системная плата ASUS P8Z77-M;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series;
  • ITbox.ua — системная плата MSI Z77IA-E53;
  • MTI — системная плата Gigabyte GA-Z77P-D3;
  • MSI — системные платы MSI Z77A-G45 Gaming и MSI Z77A-GD65 Gaming;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
