Обзор материнской платы MSI Z77A-GD65 Gaming

Обеспеченные любители компьютерных видеоигр являются желанной целевой аудиторией производителей компьютерного железа, и каждый уважающий себя вендор старается поддерживать ассортимент соответствующих продуктов. Примерами могут служить линейка комплектующих Republic of Gamers от ASUS или семейство материнских плат Sniper-G1 от Gigabyte. Перечисленные модели имеют богатые комплекты поставки, расширенную функциональность и, как правило, хорошие возможности для разгона. Нередко к разработке товаров для фанатов виртуальных баталий привлекают профессиональных кибер-спортсменов, результатом такого сотрудничества является серия системных плат ASRock Fatal1ty. С недавних пор подобные продукты появились и в ассортименте тайваньской компании MSI, которая представила целую плеяду материнских плат Gaming, предназначенных, как следует из названия, для любителей компьютерных игр. Со старшей из них — MSI Z77A-GD65 Gaming, мы предлагаем познакомиться в процессе сегодняшнего обзора.

MSI Z77A-GD65 Gaming

Новинка рассчитана для работы с процессорами Intel в исполнении LGA1155, что в свете скорого анонса новейших Haswell кажется нелогичным. На самом деле, 22-нм Ivy Bridge продержатся в роадмапе силиконового гиганта как минимум до конца 2013 года, а складские запасы вряд ли исчерпаются ранее, чем через год. Тем более что массового распространения процессоров Intel LGA1150 следует ожидать ближе к осени, когда рынок наполнится доступными моделями Core i5/i3 и недорогими системными платами. Но это все рассуждения, которые мы оставим на откуп аналитикам, а пока, перейдем к рассмотрению спецификаций героини сегодняшнего тестирования.

Модель MSI Z77A-GD65 Gaming
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400*/2600*/2667*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0 x16 (х16+х0+х0, х8+х8+х0, х8+х4+х4)
4 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 5 (3x 4pin, 2х 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
2 канала SATA 6 Гбит/с (ASMedia 1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire 2 (VIA 6315N)
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки Power, Reset, Clear CMOS (на задней панели), POST-индикатор, две микросхемы с прошивкой, контакты V-Check Points для измерения напряжения


Комплект поставки

Дизайн коробки, в которой поставляется Z77A-GD65 Gaming, кардинально отличается от массовых продуктов MSI. На черном фоне лицевой поверхности красуется изображение дракона, нанесены геральдический щит — символ серии Gaming, и наименование модели. В верхней части притаился незаметный логотип, говорящий, что игровые системные платы MSI рекомендованы Fnatic — профессиональной киберспортивной организации, одной из самой титулованной и одной из наиболее финансово успешных команд за всю историю профессионального киберспорта.

MSI Z77A-GD65 Gaming

C обратной стороны упаковки находится краткая спецификация модели, нанесено схематическое изображение задней панели и размещена информация об особенностях серии Gaming. Одним из ключевых преимуществ является использование сетевого адаптера Killer E2205, который по заверению производителя обеспечивает низкие задержки доступа по локальной сети и приоритезацию игрового трафика. Отличительной чертой Z77A-GD65 Gaming является наличие порта, оптимизированного для игровой периферии Gaming Device Port с повышенной частотой опроса. Правда, такого же эффекта можно добиться при использовании специального ПО. Еще новинка поддерживает программную обработку звуковых эффектов Sound Blaster Cinema, а другие фирменные технологии — Military Class III, означающая использование электронных компонентов военного класса надежности, и функция автоматического разгона OC Genie II — хорошо знакомы нам по обзорам старших моделей «материнок» MSI.

MSI Z77A-GD65 Gaming

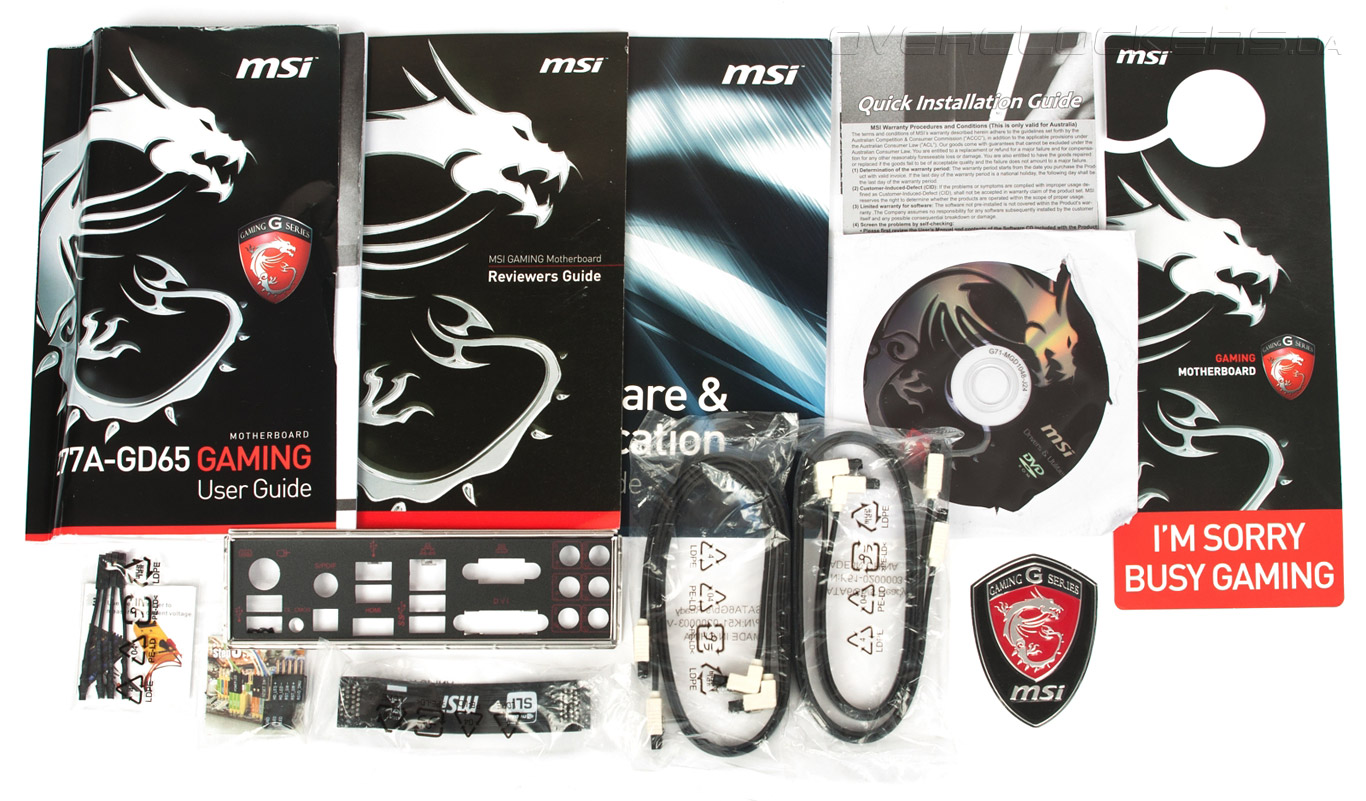

В комплекте поставки MSI Z77A-GD65 Gaming нашлись:
  • задняя планка I/O;
  • четыре кабеля SATA 6 Гбит/с;
  • мостик SLI;
  • набор коннекторов M-connectors;
  • удлинители для подключения щупов мультиметра;
  • инструкция к материнской плате;
  • руководство к программному обеспечению;
  • буклет по сборке системы;
  • диск с драйверами и дополнительным ПО;
  • табличка на ручку двери «I’m sorry busy gaming»;
  • наклейка на корпус с логотипом серии Gaming.
MSI Z77A-GD65 Gaming

Набор принадлежностей включает все самое необходимое для сборки и последующей эксплуатации, но не более того.


Дизайн

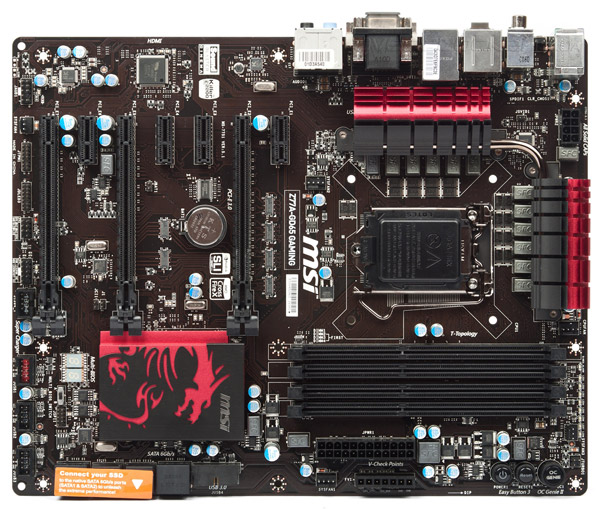

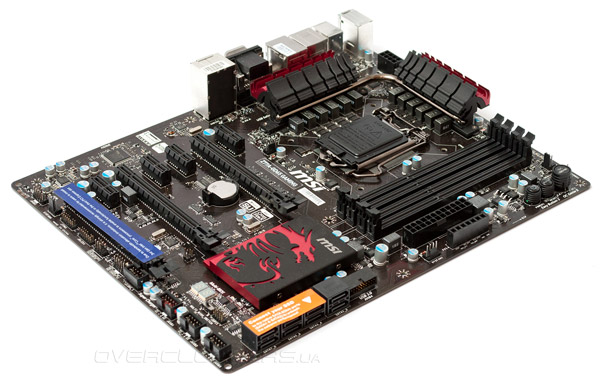

В конструкции старшей системной платы серии Gaming прослеживается поразительное сходство с другой моделью MSI — «обычной» Z77A-GD65, рассмотренной нами ровно год назад. Родство проявляется в габаритах (305 х 244 мм), а также в расположении узлов и компонентов.

MSI Z77A-GD65 Gaming

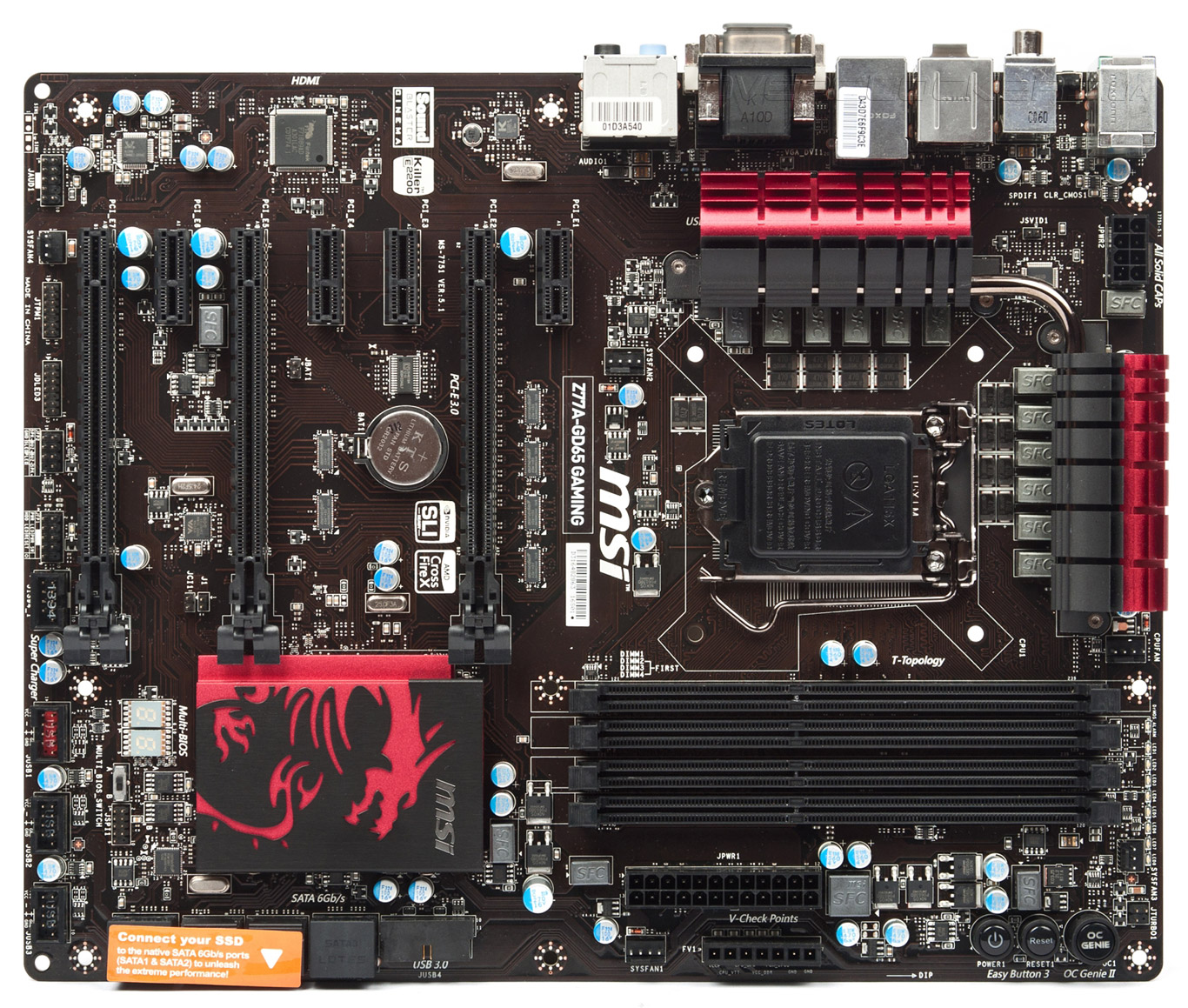

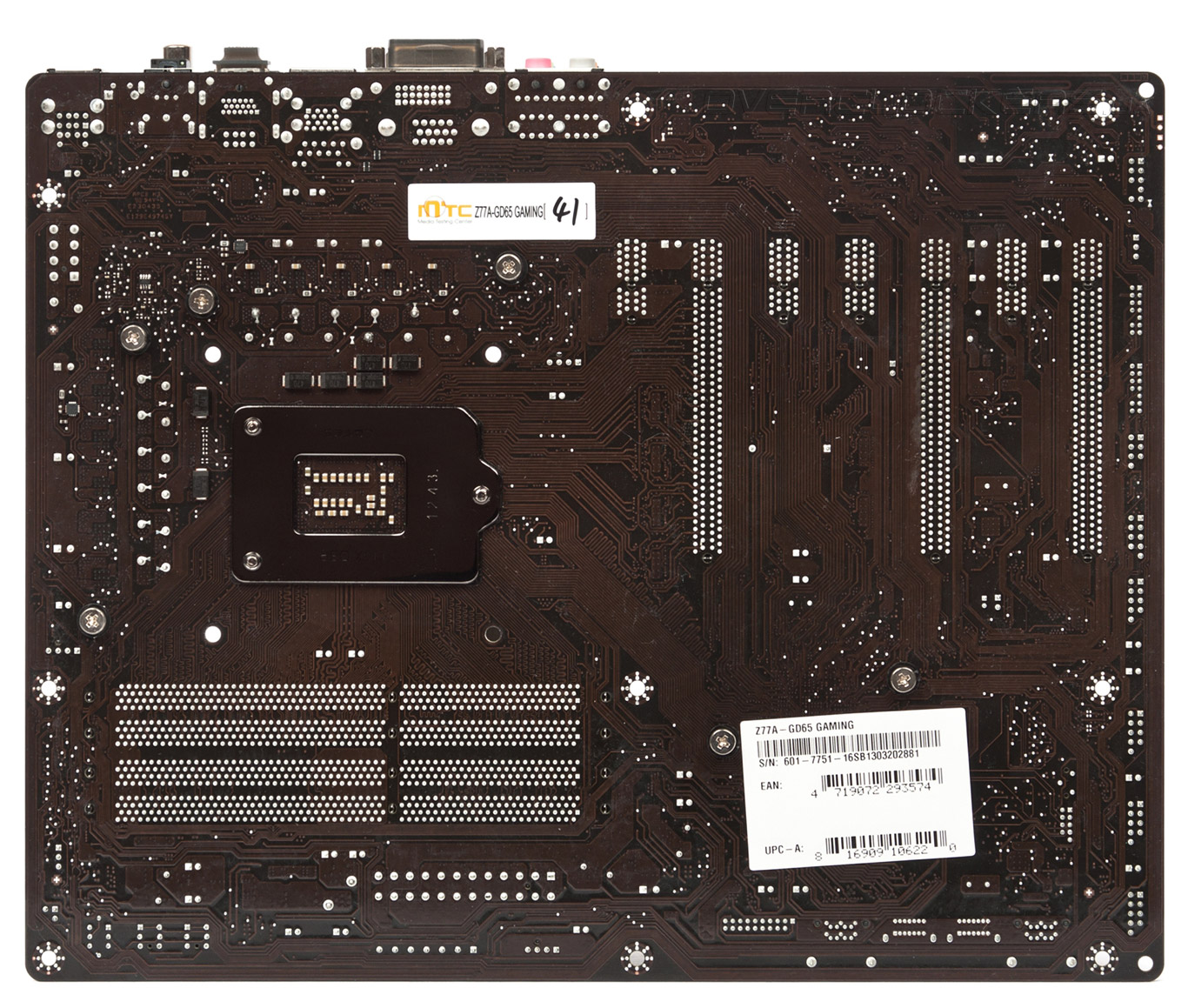

Применение форм-фактора АТХ позволило разместить большинство компонентов на лицевой поверхности печатной платы, с обратной стороны заметны лишь несколько плоских конденсаторов в районе процессорного разъема, да и те вряд ли помешают установке систем охлаждения.

MSI Z77A-GD65 Gaming

В основе MSI Z77A-GD65 Gaming лежит чипсет Intel Z77 Express, обеспечивающий поддержку процессоров Intel LGA1155, в том числе оверклокерских модификаций серии «К». Для установки ОЗУ стандарта DDR3 служат четыре слота DIMM, способные принять до 32 ГБ оперативной памяти. В режиме разгона производитель заявляет работоспособность ОЗУ на частотах до 3000 МГц включительно. Материнская плата оснащена тремя слотами PCI Express 3.0 x16, которые могут работать по схемам «х16+х0+х0», «х8+х8+х0» и даже «х8+х4+х4». Последний режим доступен только владельцам процессоров Intel Ivy Bridge.

MSI Z77A-GD65 Gaming

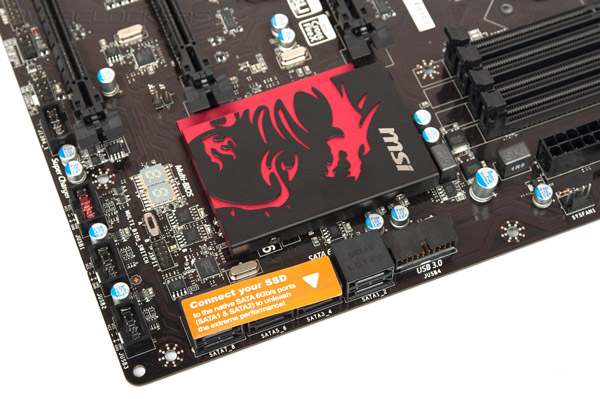

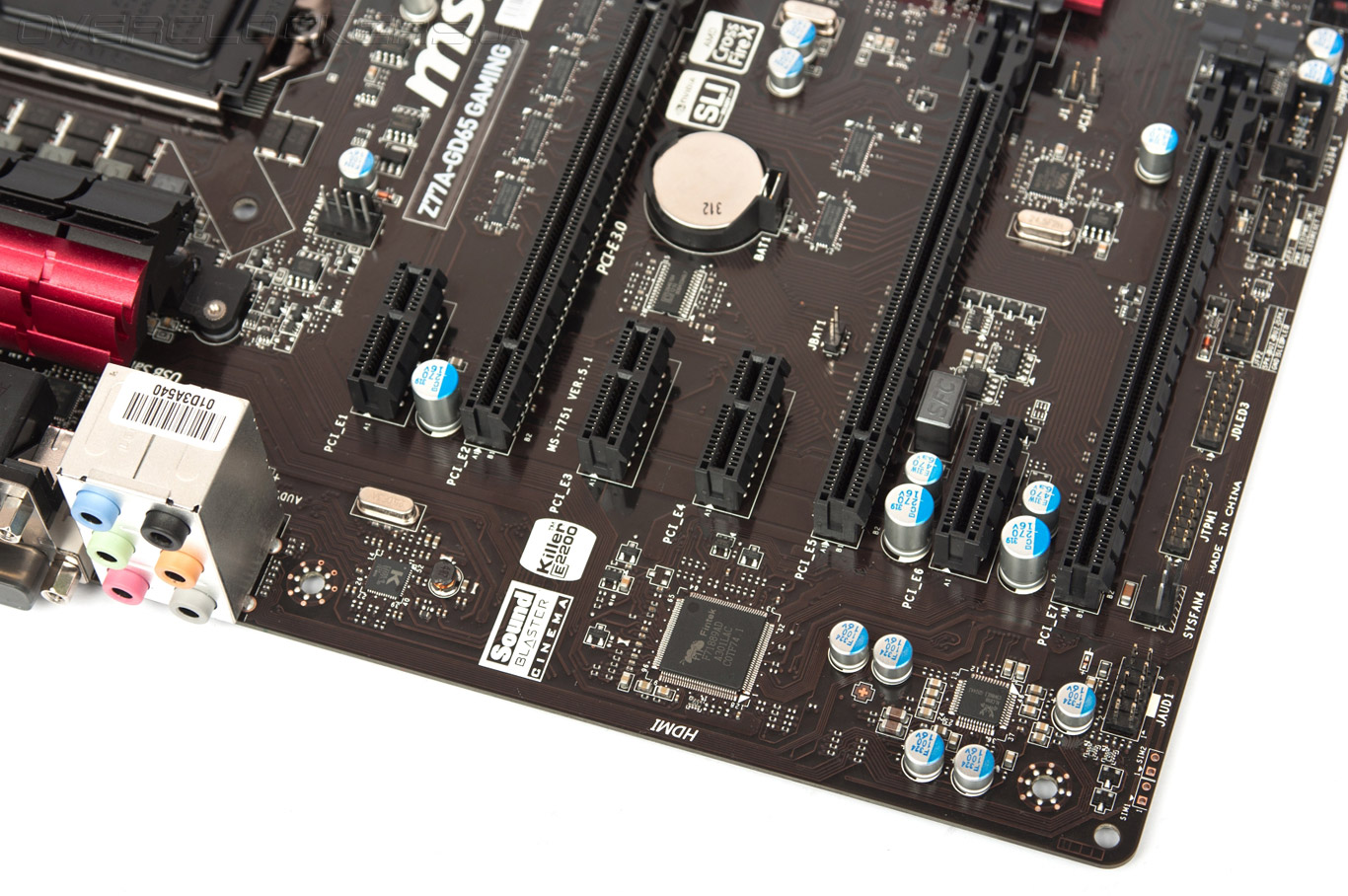

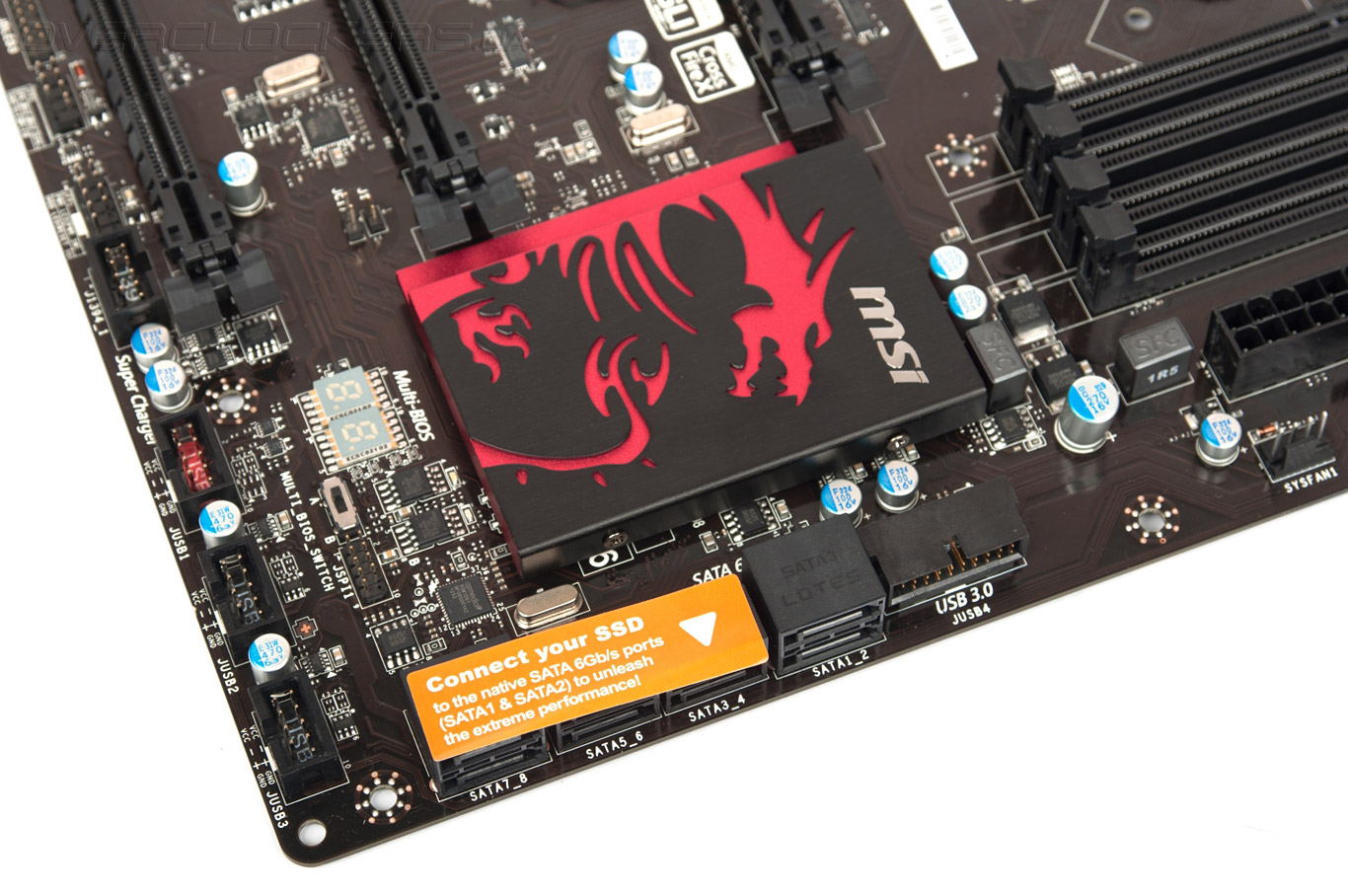

Новинка позволяет объединять видеокарты AMD CrossFireX и NVIDIA SLI, а для установки карт расширения присутствуют четыре разъема PCI Express 2.0 x1, подключенные к системной логике Intel Z77 Express. Она также отвечает за работу двух портов SATA 6 Гбит/с и четырех разъемов 3 Гбит/с. Два дополнительных канала SATA 6 Гбит/с реализованы за счет микросхемы ASMedia 1061.

MSI Z77A-GD65 Gaming

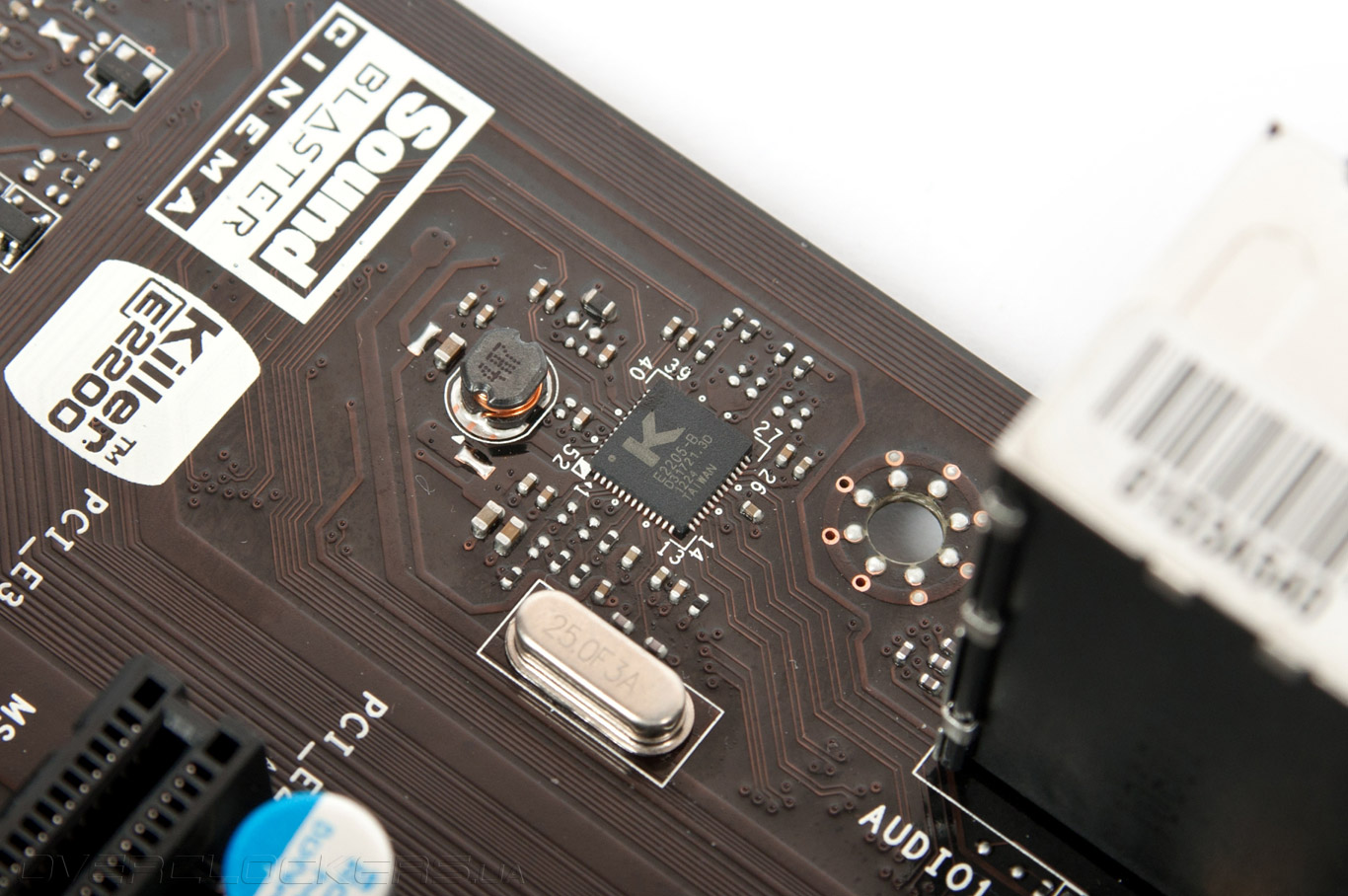

Как мы уже упоминали, подсистема локальной сети построена на базе чипа Killer E2205 производства Qualcomm Atheros, который вместе с ПО Killer Network Manager обеспечивает интеллектуальное управление полосой пропускания сетевого подключения.

MSI Z77A-GD65 Gaming

Конфигурация задней панели MSI Z77A-GD65 Gaming следующая:
  • комбинированный разъем PS/2;
  • четыре порта USB 2.0 и двух USB 3.0;
  • кнопка Clear CMOS;
  • коаксиальный и оптический выходы S/PDIF;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • сетевая розетка RJ-45;
  • шесть аналоговых аудиовыходов.
За работу двух портов USB 3.0 отвечает системная логика, а разъемы передней панели системного блока можно подключить при помощи внутреннего коннектора, удобно расположенного возле интерфейсов SATA. Все три видеовыхода можно использовать для передачи сигнала от встроенного GPU, но такая опция доступна только обладателям 22-нм Ivy Bridge. Зато, технологией Lucid Virtu MPV, которая объединяет ресурсы встроенного и дискретного графических акселераторов, можно использовать с большинством процессоров Intel в исполнении LGA1155. Обращаем ваше внимание, что при наличии на плате чипа VIA 6315N, формирующего два канала FireWire, соответствующие порты не выведены на заднюю панель, а представлены в виде внутренних разъемов.

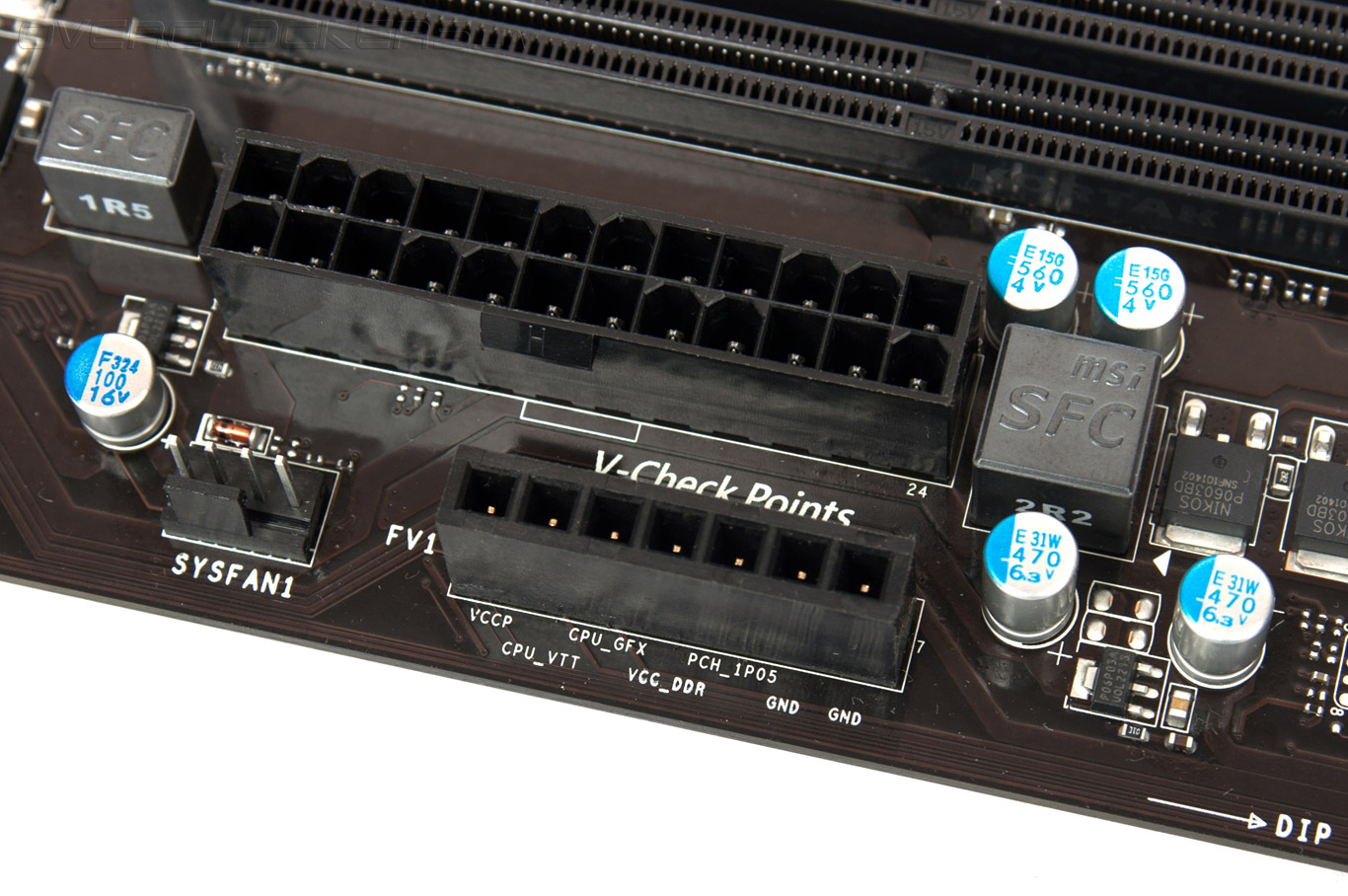

Серия материнских плат Gaming предназначена, в первую очередь, для фанатов компьютерных игр, тем не менее, новинка обладает рядом особенностей, которые привлекут любителей разгона. Так, MSI Z77A-GD65 Gaming оснащена пятью разъемами для подключения вентиляторов, причем, три из них имеют возможность управления скоростью вращения посредством ШИМ. Также, новинка располагает контактами для измерения напряжений V-Check Points, к которым при помощи комплектных удлинителей подключаются щупы цифрового мультиметра.

MSI Z77A-GD65 Gaming

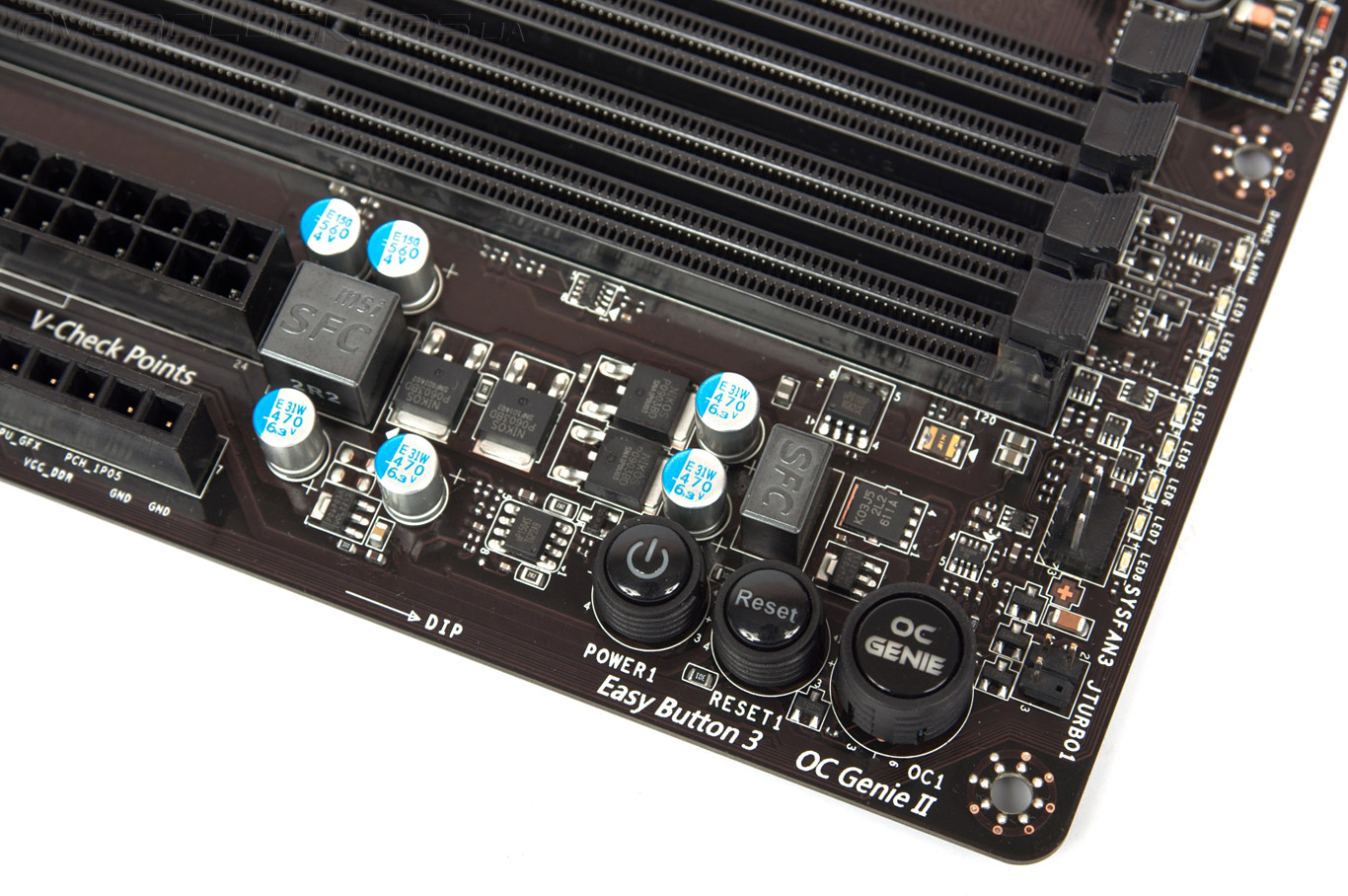

Для работы в условиях открытого стенда пригодятся аппаратные кнопки включения и перегрузки, а также клавиша, активирующая функцию автоматического разгона OC Genie II.

MSI Z77A-GD65 Gaming

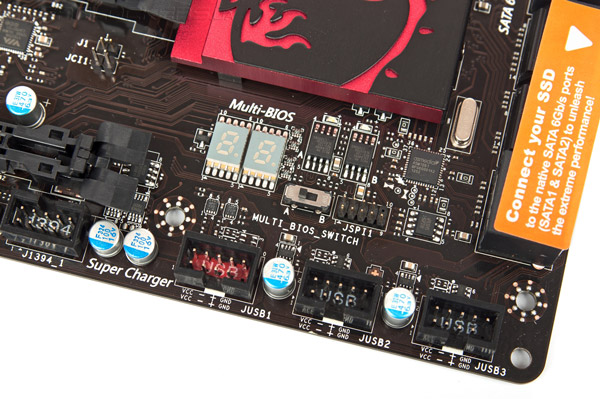

Для защиты от сбоя прошивки материнская плата Z77A-GD65 Gaming оснащена двумя чипами ERPROM, в которых хранятся основная и резервная копии управляющих микрокодов, и переключателем Multi_BIOS_Switch, позволяющим вручную переключаться между микросхемами с прошивкой. Слева от него расположен индикатор кодов POST, на который после загрузки выводится температура центрального процессора.

MSI Z77A-GD65 Gaming

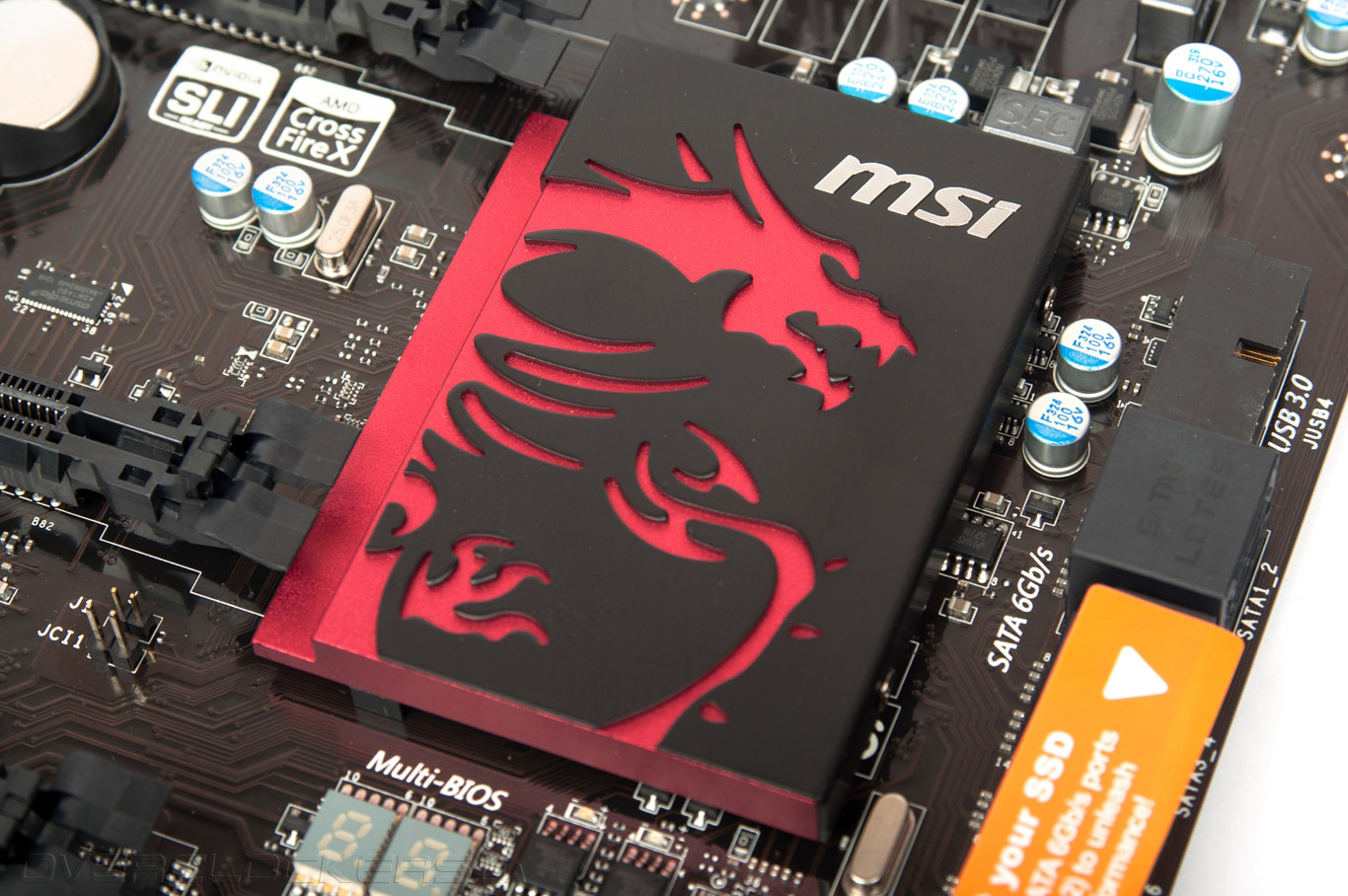

Системы охлаждения микросхемы системной логики состоит из крупного радиатора, на котором закреплена ажурная пластина с изображением мифологического ящера.

MSI Z77A-GD65 Gaming

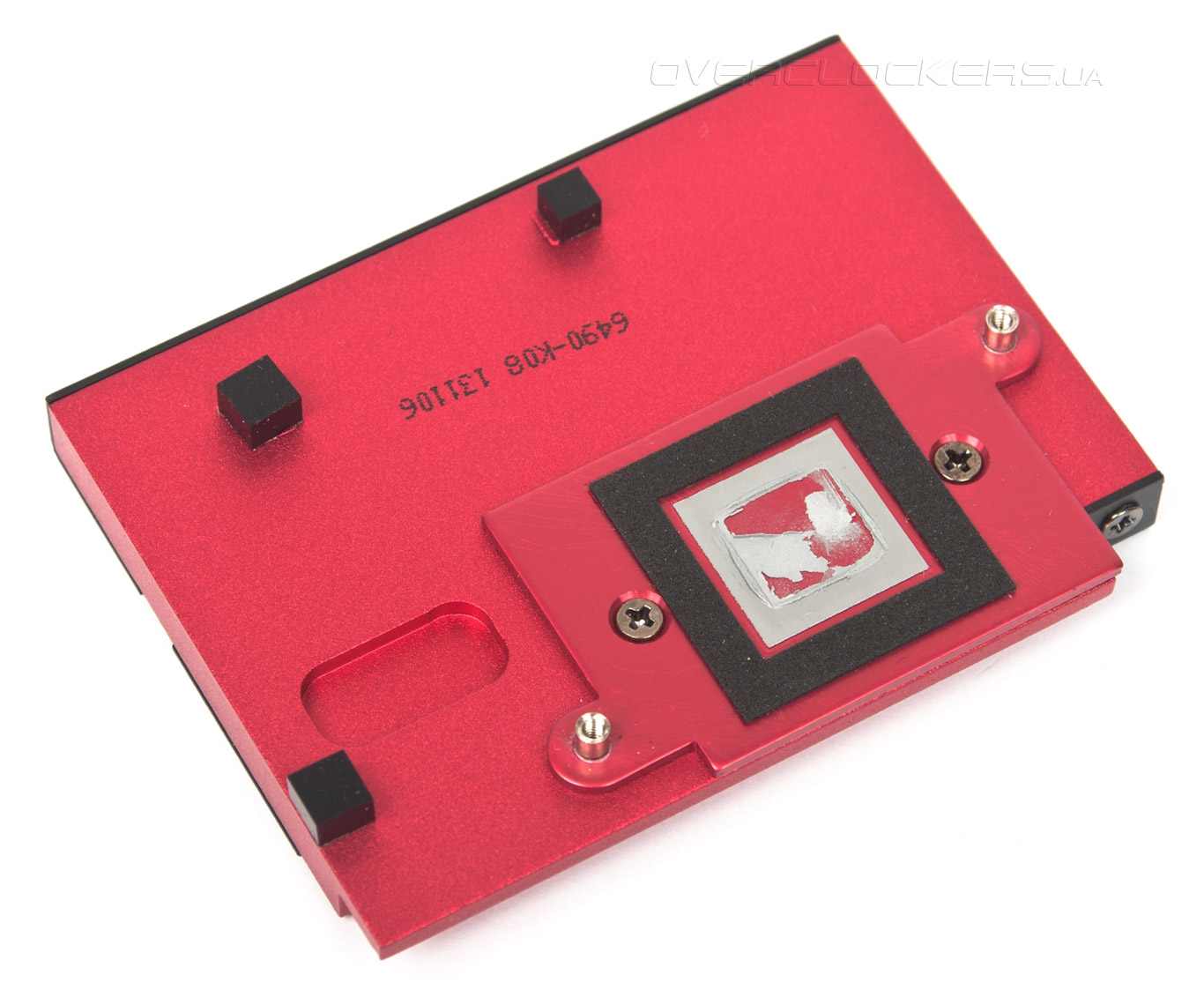

В качестве термоинтерфейса используется серая «терможвачка», а сам чип контактирует с радиатором через теплораспределитель.

MSI Z77A-GD65 Gaming

Избыточное тепло от силовых элементов преобразователя напряжения отводится при помощи пары массивных радиаторов.

MSI Z77A-GD65 Gaming

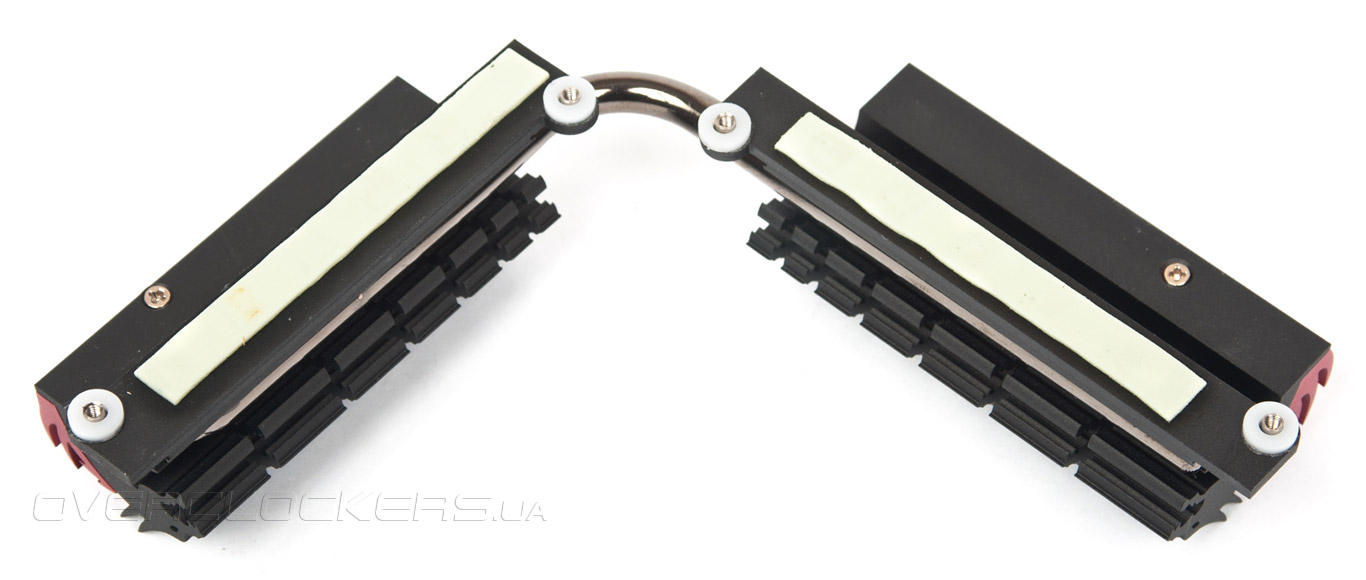

В конструкции используется тепловая трубка, отвечающая за равномерное распределение тепла. Для крепления к системной плате используются подпружиненные винты, обеспечивающие высокое усилие прижима.

MSI Z77A-GD65 Gaming

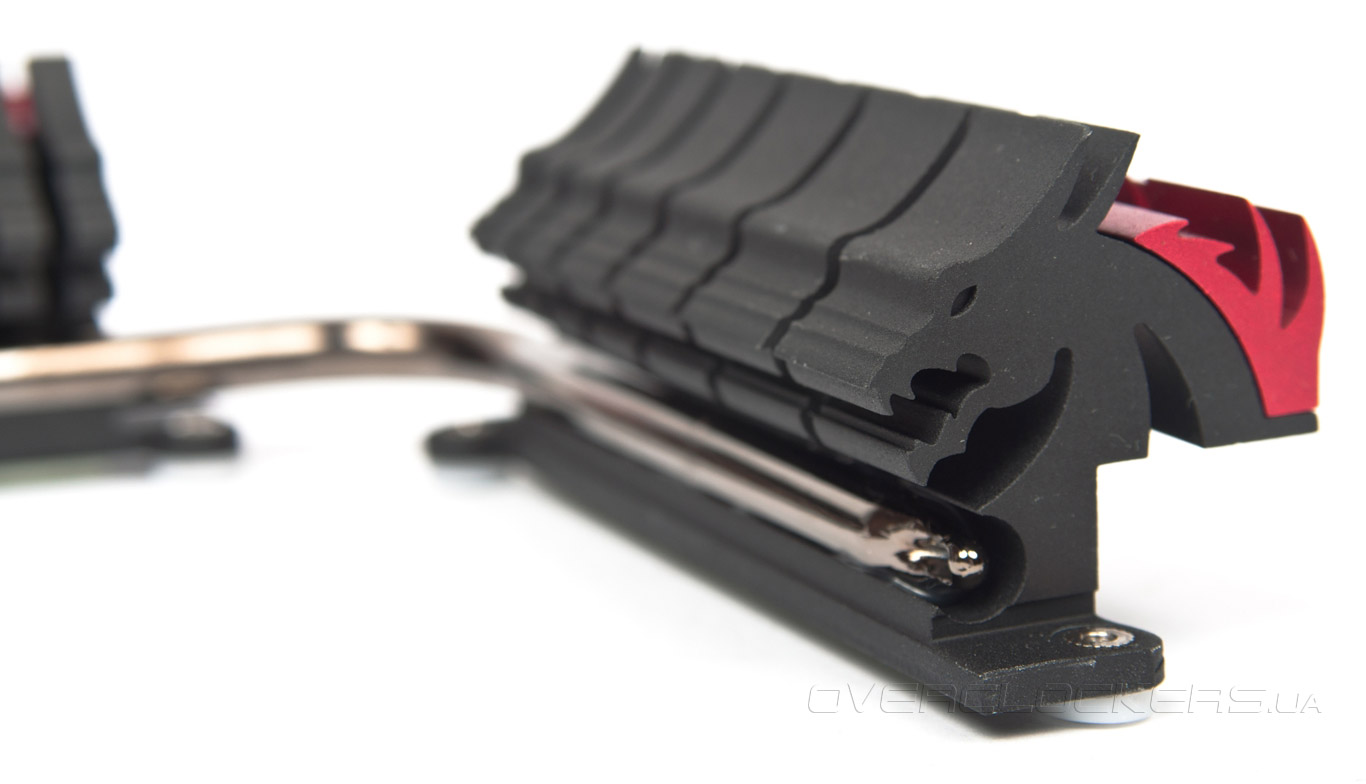

Ну а профиль выполнен в общем стиле для серии Gaming:

MSI Z77A-GD65 Gaming

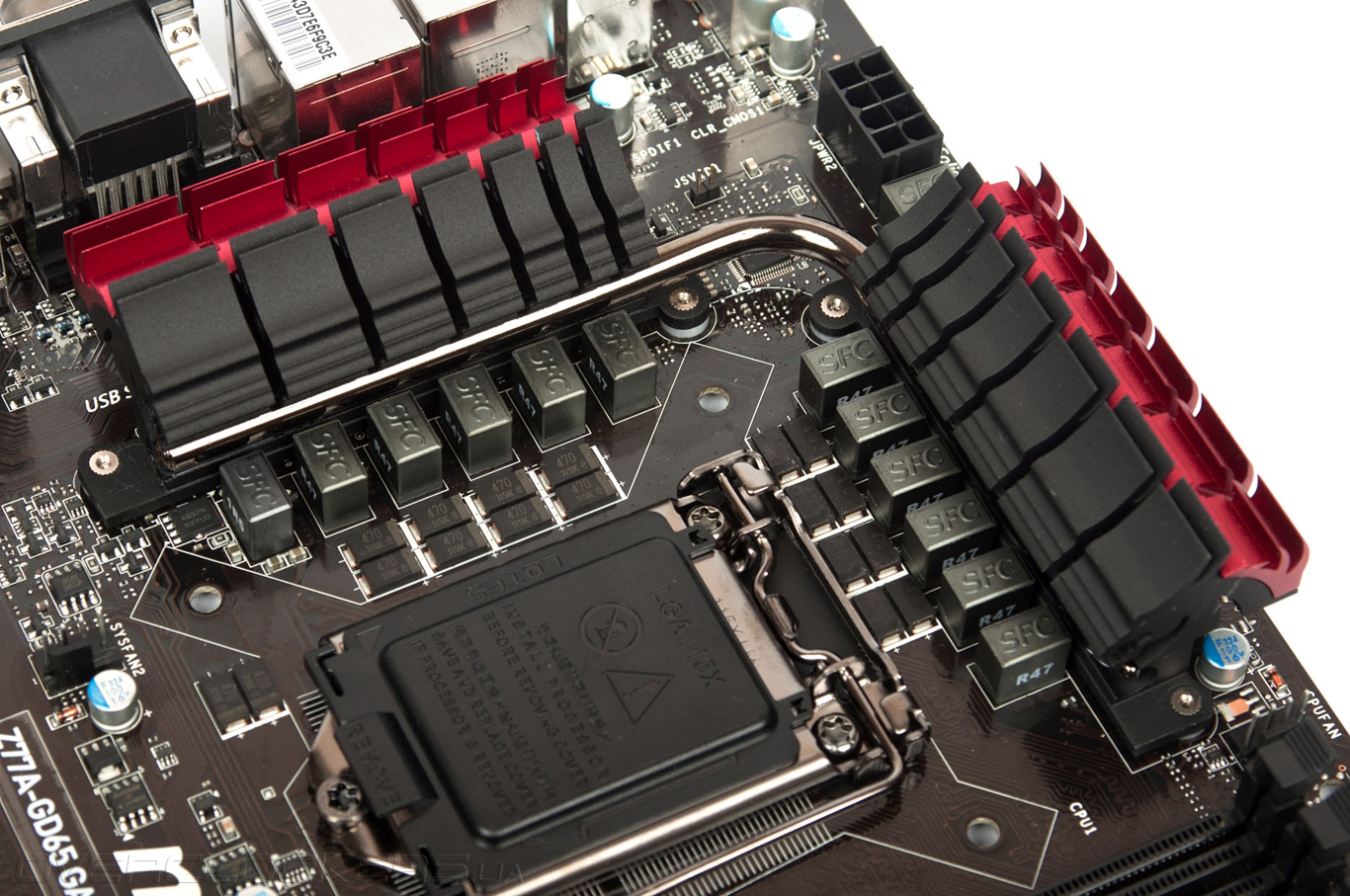

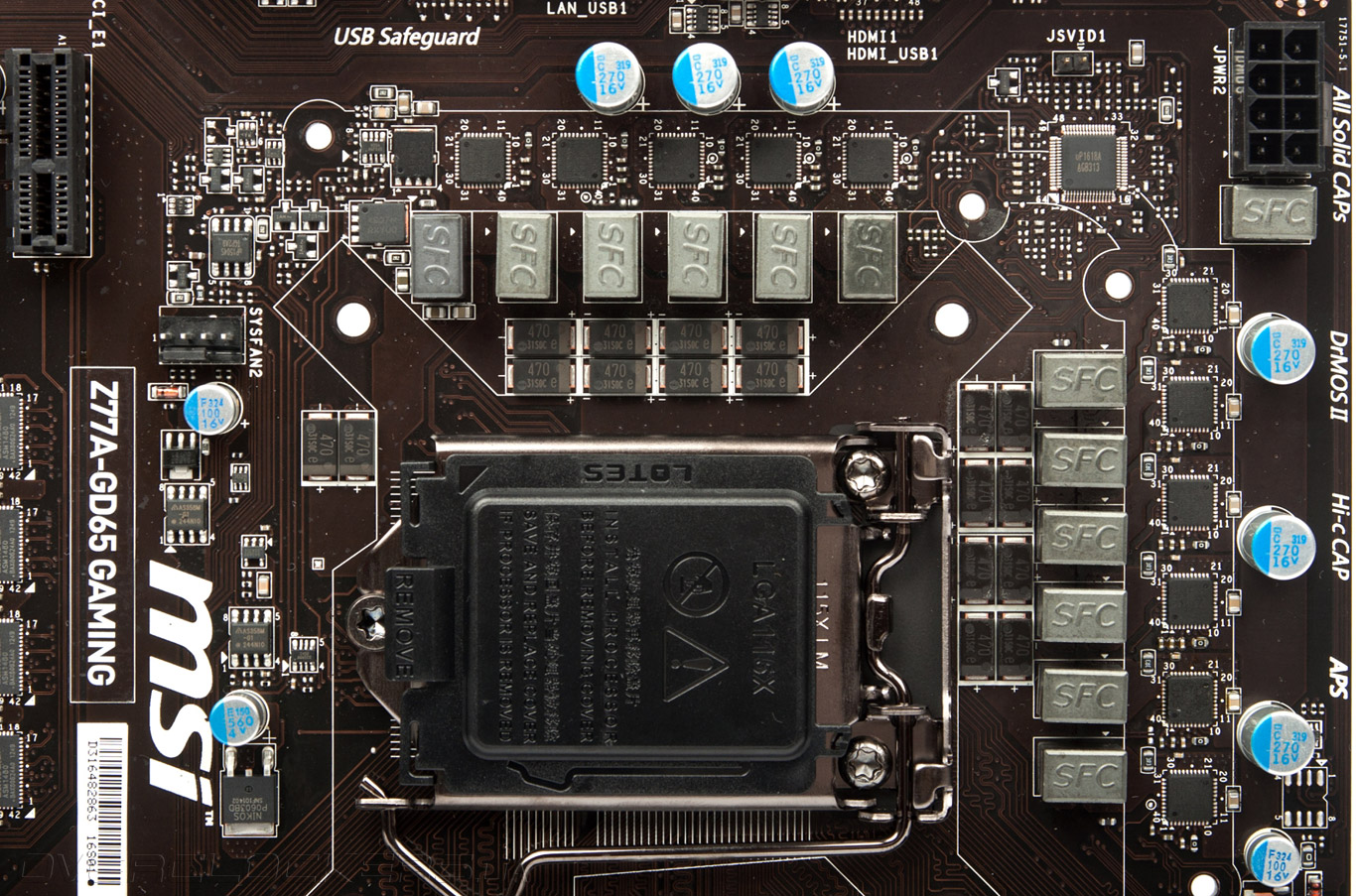

Силовая подсистема MSI Z77A-GD65 Gaming построена по 12-канальной схеме, в качестве ШИМ-контроллера используется микросхема uP1618A. Восемь фаз питают вычислительные ядра, две формируют напряжения для встроенного графического ядра, а оставшиеся две отвечают за электропитание «системного агента» и цепей ввода-вывода. Есть технология CPU Phase Control, отключающая неиспользуемые каналы VRM в простое, а текущий режим отображается линейкой ярких светодиодов.

MSI Z77A-GD65 Gaming

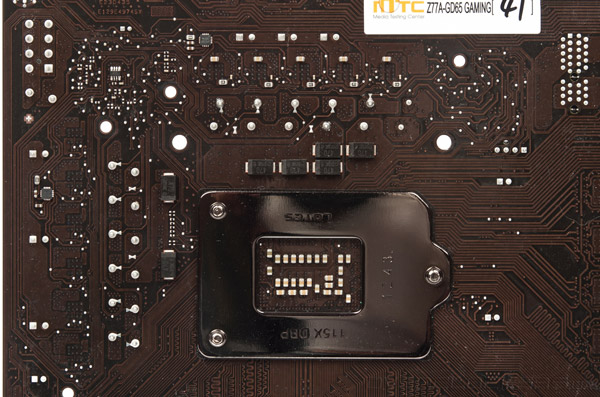

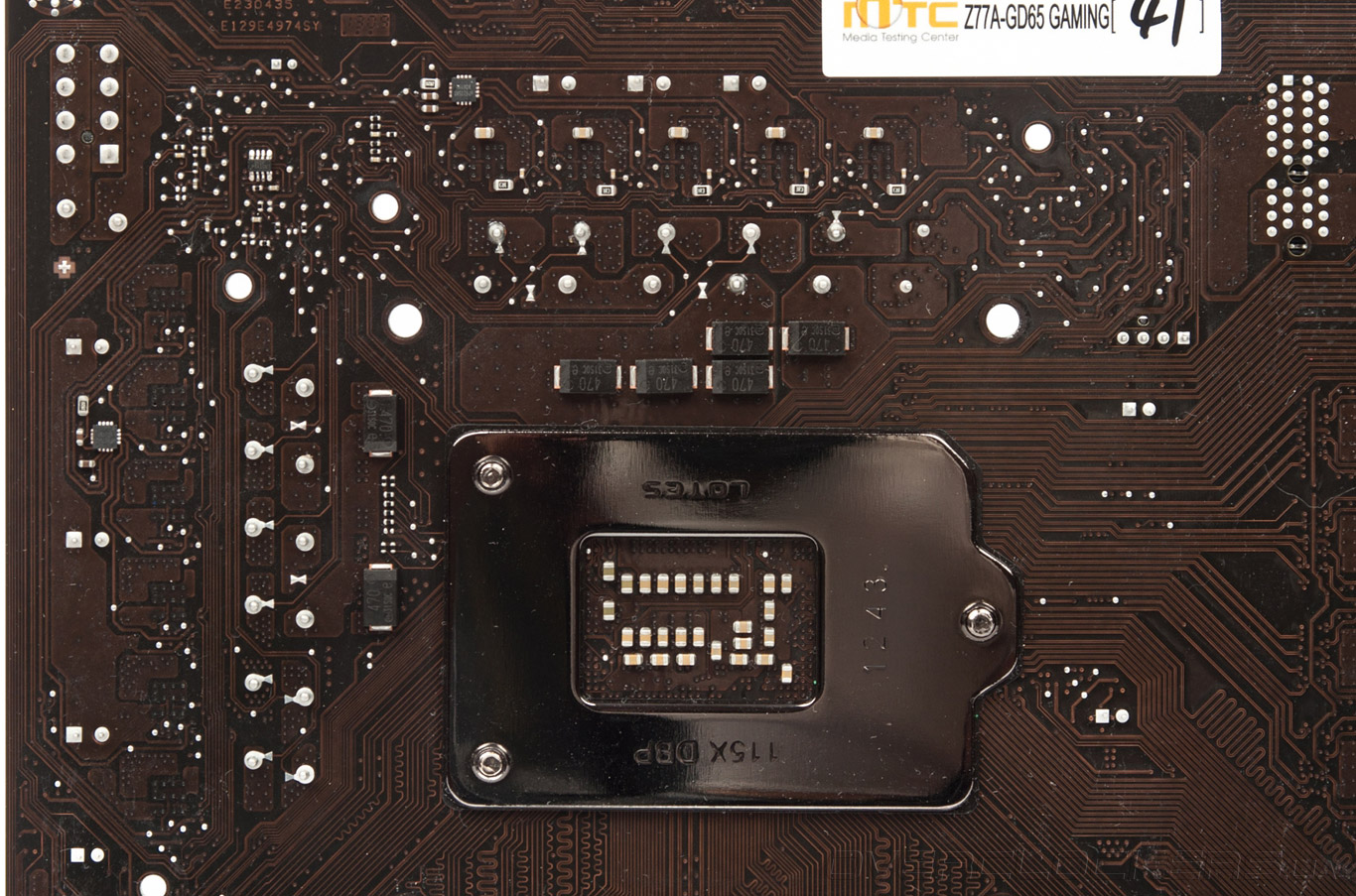

Традиционно для старших моделей MSI в цепях VRM новинки использованы интегральные сборки DrMOS производства Renesas, долговечные танталовые конденсаторы и катушки индуктивности с монолитным сердечником. Дополнительное питание подается посредством восьмиконтактного разъема EPS12V, так что MSI Z77A-GD65 Gaming позволяет рассчитывать на неплохой разгон центрального процессора. Несомненным плюсом является небольшое количество компонентов с обратной стороны, что делает возможной установку большинства мощных систем охлаждения, оснащенных массивными «бекплейтами».

MSI Z77A-GD65 Gaming
Увеличивая скорость, мы боремся за производительность
