Обзор и тестирование системной платы Gigabyte GA-Z77P-D3 для процессоров Intel LGA1155

Разгонный потенциал

Как вы помните, прошивка Gigabyte GA-Z77P-D3 не позволяет регулировать напряжение на центральном процессоре, что снижает вероятность успешного разгона. Тем не менее, мы проверили возможности новинки по увеличению быстродействия нашего Intel Core i5-3570K без повышения Vcore. Результат, следует заметить, несколько удивил, нам удалось поднять частоту вычислительных ядер до 4300 МГц, то есть на 800 МГц выше номинала. При этом модули ОЗУ функционировали на частоте 2400 МГц с задержками 10-12-12-31-2T, в полном соответствии с настройками профиля Х.М.Р. Также, отметим корректную работу технологий энергосбережения, благодаря которым частота и напряжение центрального процессора понижались в моменты простоя.

Разгон Gigabyte GA-Z77P-D3

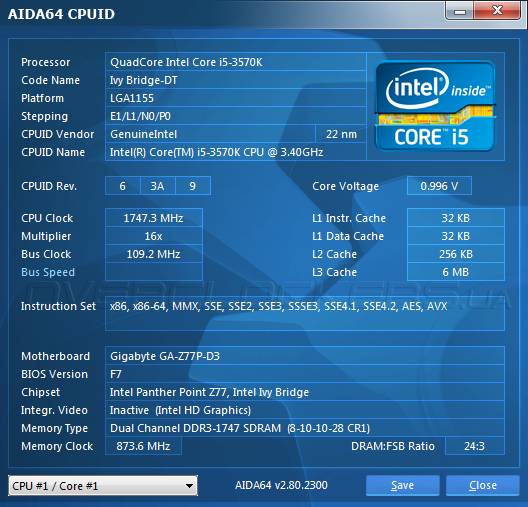

Что касается потенциала увеличения частоты BCLK, то героиня сегодняшнего обзора продемонстрировала очень хороший результат 109,2 МГц.

Разгон Gigabyte GA-Z77P-D3

В общем, разгонный потенциал Gigabyte GA-Z77P-D3 оказались вовсе не такими плачевными, как ожидался, а успех повышения быстродействия полностью зависит от запаса по частоте центрального процессора при штатном напряжении.


Тестовый стенд

Проверка запаса прочности и уровня быстродействия Gigabyte GA-Z77P-D3 проходили в составе следующей конфигурации:
  • процессор: Intel Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
  • кулер: Thermalright Silver Arrow (вентилятор 140 мм, 1300 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Производительность новинки мы сравнили с материнскими платами ASRock Z77 Extreme6, MSI Z77IA-E53 и MSI Z77A-GD65 Gaming, в основе которых лежит аналогичная системная логика Intel Z77 Express. Во время тестов были прошиты следующие версии управляющих микрокодов:
  • Gigabyte GA-Z77P-D3 UEFI Setup F7 от 24.08.2012;
  • ASRock Z77 Extreme6 UEFI Setup 2.60 от 23.01.2013;
  • MSI Z77A-GD65 Gaming UEFI Setup V25.29B2 от 03.29.2013;
  • MSI Z77IA-E53 UEFI Setup V10.3B1 от 07.02.2013.
Тестовый стенд работал под управлением операционной системы MS Windows 7 Enterprise 64 bit SP1 (90-дневная ознакомительная версия). Для чипсета и процессора были установлены драйверы Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 соответственно, а графический адаптер работал под управлением драйвера AMD Catalyst 13.1 от 17.01.2013. Файл подкачки и UAC были отключены, никаких других оптимизаций не проводилось. Функции энергосбережения центрального процессора были включены, технология Intel Turbo Boost активирована, а для «материнки» Gigabyte GA-Z77P-D3 пришлось вручную корректировать множители вычислительных ядер. Во время тестов модули оперативной памяти функционировали на частоте 1866 МГц с задержками 8-10-10-28-1Т.

Каждое измерение повторялось не менее трех раз, по результатам которых рассчитывалось среднее значение. В случае если какой-либо тест давал показания, отличные от двух других — итерации повторялись до получения значения, близкого к среднему результату. Набор программного обеспечения был следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7 (v1.4.0);
  • Futuremark 3DMark 11 (v1.0.3);
  • Batman: Archam City;
  • F1 2012;
  • Sleeping Dogs.

Результаты тестирования

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

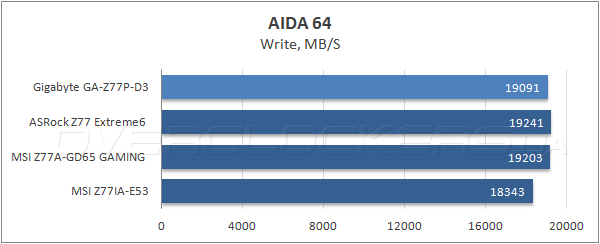

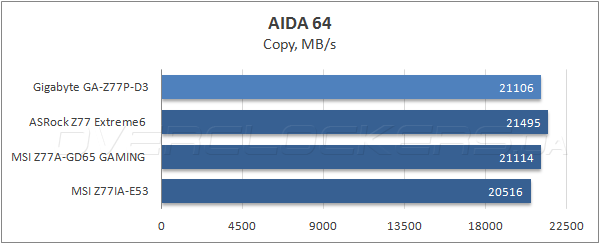

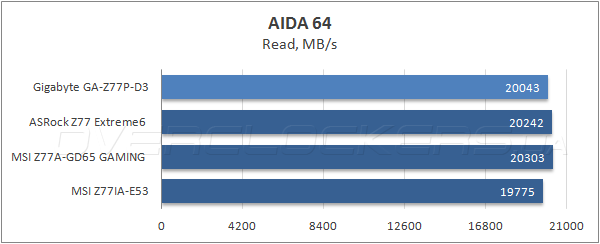

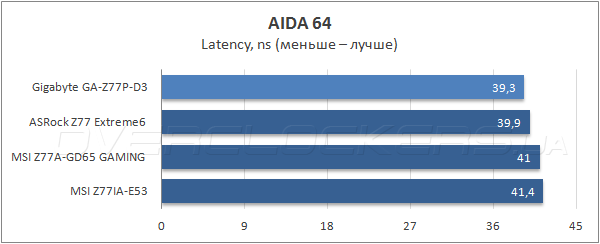

В синтетическом Cache & Memory benchmark, входящем в состав информационно-диагностической программы AIDA64, новинка заняла третье место в тестах пропускной способности ОЗУ, но почти догнала фаворита по латентности доступа к в оперативной памяти — системную плату ASRock.

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

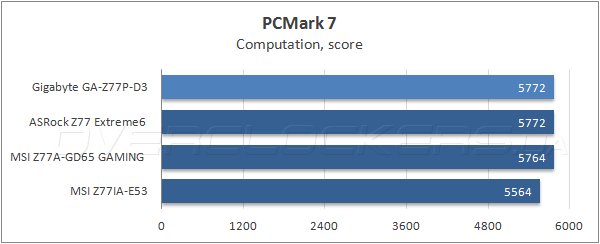

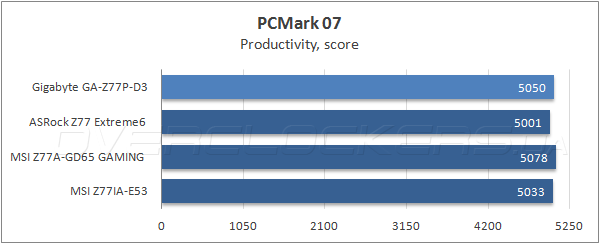

Как в общем зачете, так и в отдельных подтестах специализированного тестового приложения Futuremark PCMark 7 материнская плата Gigabyte GA-Z77P-D3 уверенно держится в тройке лидеров.

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

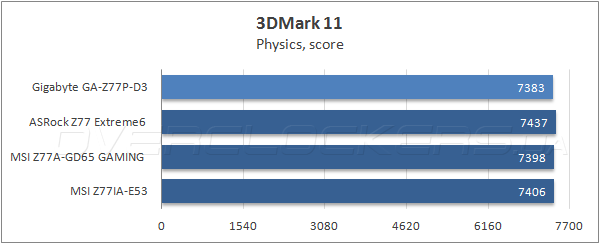

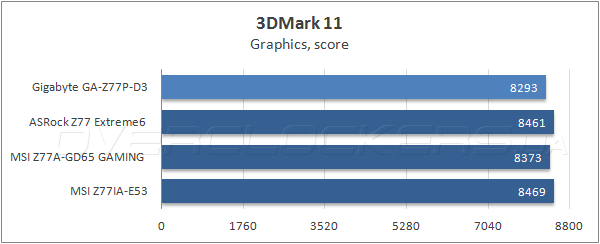

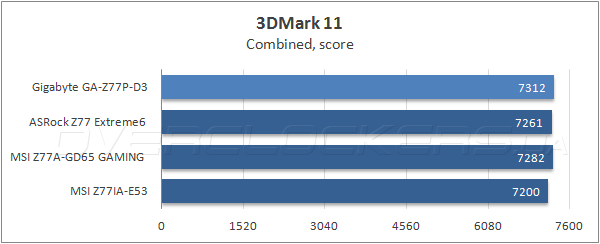

В комплексном игровом бенчмарке Futuremark 3DMark 11 новинка занимает последнее место. Виной тому стал наименьший балл в графическом подтсете, тогда как в сценариях Physics и Combined GA-Z77P-D3 показывает отличные результаты.

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

Тестирование Gigabyte GA-Z77P-D3

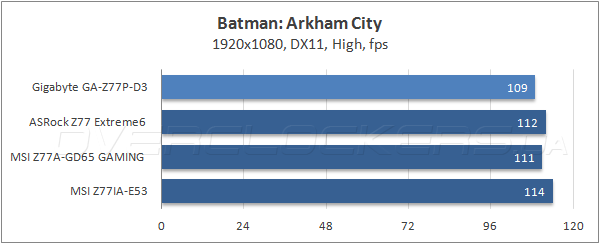

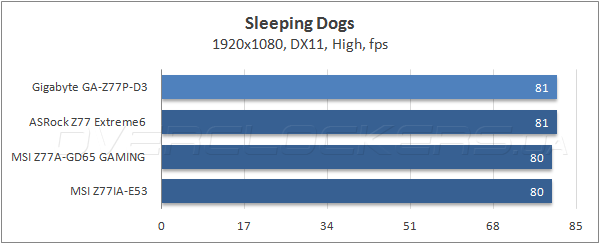

В игровых тестах частота смены кадров в случае с платой Gigabyte не слишком впечатляют: в двух их трех дисциплин она проиграла лидеру — ASRock Z77 Extreme6. Похоже, прошивка героини сегодняшнего обзора требует оптимизации в части работы процессорного контроллера шины PCI-Express, иначе отставание в видеоиграх от конкурентов не объяснить.


Энергопотребление

Для измерения энергопотребления системных плат было использовано устройство Basetech Cost Control 3000. С его помощью мы оценивали пиковые значения потребляемой мощности во время прохождения стресс-теста LinX, а также среднее потребление электроэнергии тестовыми стендами при отсутствии нагрузки.

Тестирование Gigabyte GA-Z77P-D3

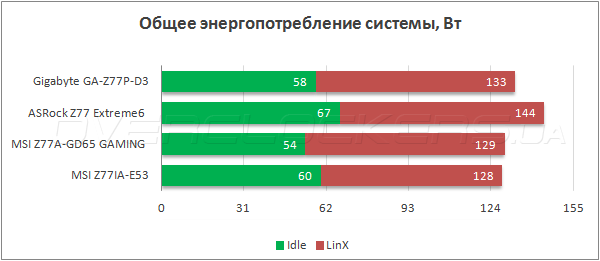

Материнская плата GA-Z77P-D3 продемонстрировала неплохую энергоэффективность при нагрузке, уступив системным платам MSI не более 5 Вт. Что касается простоя, что новинка проиграла лидеру теста — MSI Z77A-GD65 Gaming — всего 4 Вт, или не более 3%, что делает эту модель Gigabyte одной из самых экономичных системных плат на чипсете Intel Z77 Express.


Выводы

Увы, материнская плата Gigabyte GA-Z77P-D3 оправдала наши ожидания лишь частично. Достижение невысокой, около 100 долларов США, стоимости при использовании старшей системной логики Intel Z77 Express неизбежно отразились на потребительских свойствах продукта. Совместить богатые возможности расширения, которые обеспечивает флагманский чипсет, и высокое качество элементной базы с выдающимся разгонным потенциалом конструкторам не удалось. Причиной тому стало явное упрощение схемотехники силовой подсистемы и отсутствие охлаждения на силовых элементах VRM, тогда как ограничение возможностей прошивки по управлению напряжениями — мера вынужденная, призванная защитить системную плату от поломки вследствие необдуманных экспериментов по разгону. Также сложно приветствовать лишь один видеовыход и всего три аналоговых звуковых порта на задней панели. Есть вопросы к быстродействию «материнки» в игровых приложениях, которые мы связываем с недоработками управляющего микрокода.

А в остальном, с точки зрения бюджетного продукта, к дизайну и функциональности Gigabyte GA-Z77P-D3 сложно предъявить претензии. Нет никаких замечаний и к работе прошивки, и к функциональности комплектного ПО. Что касается оверклокинга, то героиня сегодняшнего тестирования порадовала отличным потенциалом увеличения BCLK и полноценным разгоном модулей ОЗУ, тогда как разгон центрального процессора — лотерея, выигрыш в которой зависит от запаса прочности CPU по частоте при стандартном напряжении. Так что, пользователям, которые ищут недорогую, функциональную и надежную системную плату —можно смело рекомендовать Gigabyte GA-Z77P-D3 к приобретению. Но тем, кому важны возможности разгона в бюджетной ценовой категории — следует обратить внимание на продукты, подобные ASRock Z77 Pro3 или MSI Z77A-G43.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASRock — системная плата ASRock Z77 Extreme6;
  • ASUS — видеокарта ASUS HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series;
  • ITbox.ua — системная плата MSI Z77IA-E53;
  • MTI — системная плата Gigabyte GA-Z77P-D3;
  • MSI — системная плата MSI Z77A-GD65 Gaming;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.
