Обзор и тестирование системной платы MSI Z77A-G45 Gaming

UEFI Setup

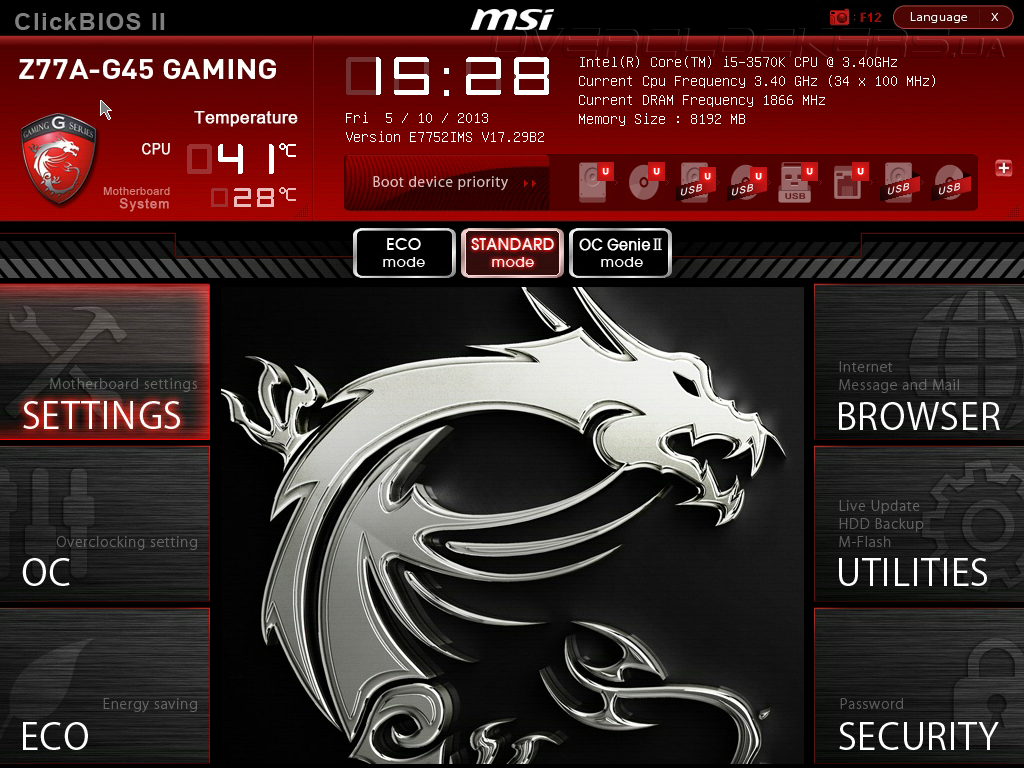

Подобно старшей модели прошивка MSI Z77A-G45 Gaming базируется на управляющем микрокоде UEFI разработки AMI. Графический интерфейс ClickBIOS II отличается от ординарных плат лишь оформлением, тогда как возможности меню настройки находятся на уровне, типичном для продуктов MSI среднего ценового диапазона. После входа в UEFI Setup пользователи могут считывать информацию об установленных процессоре и модулях ОЗУ, версии управляющего микрокода, а также снимать показания с температурных датчиков. Здесь же отображаются текущие дата и время, задается порядок устройств для загрузки и язык интерфейса. Также, пользователи могут выбрать один из трех режимов работы системной платы: ECO, активирующий все технологии энергосбережения, Standard, дающий возможности ручной настройки, а также OC Genie, при выборе которого включается функция автоматического разгона.

UEFI Setup MSI Z77A-G45 Gaming

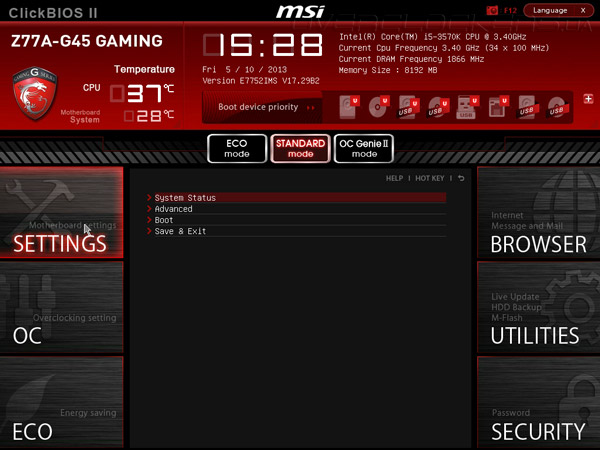

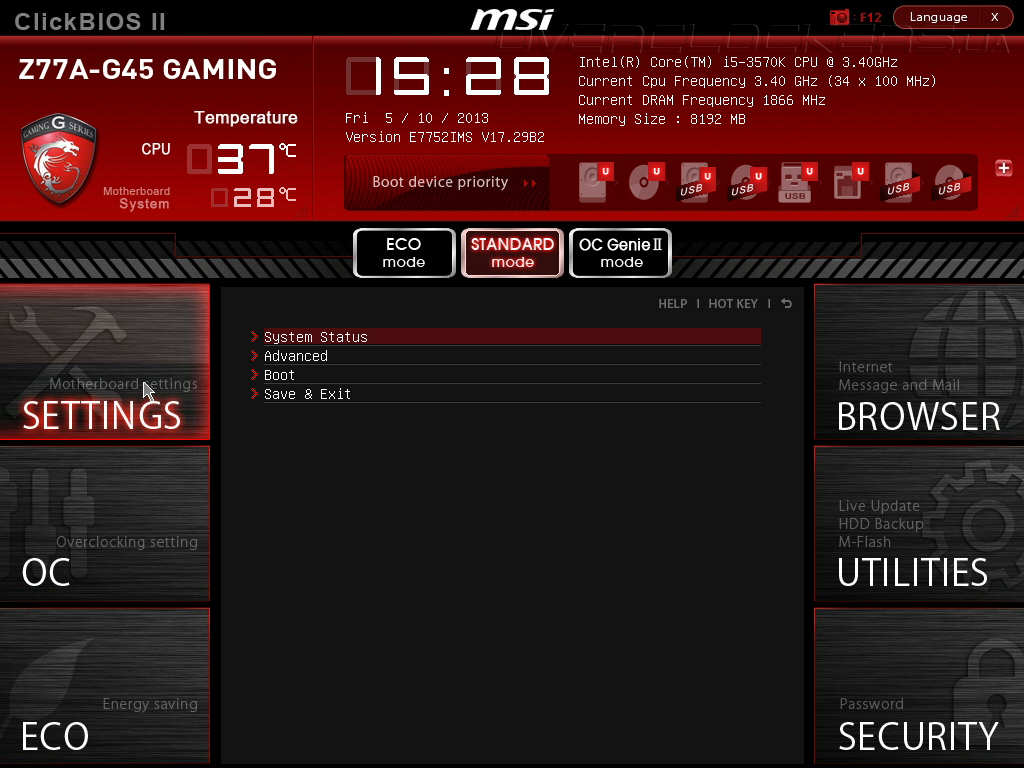

Раздел Mainboard setting, как следует из названия, отвечает за настройку базовых функций и возможностей расширения системной платы.

UEFI Setup MSI Z77A-G45 Gaming

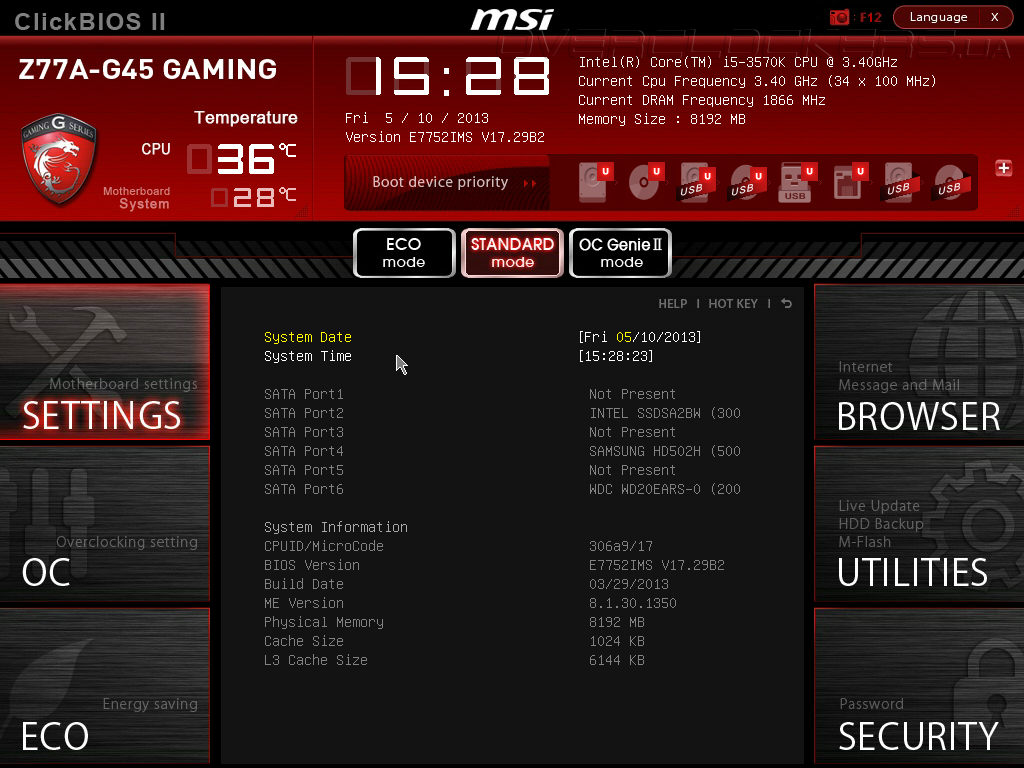

Во вкладке System Status, помимо вывода информации о версии управляющего микрокода и дисковой подсистеме, задаются дата и время.

UEFI Setup MSI Z77A-G45 Gaming

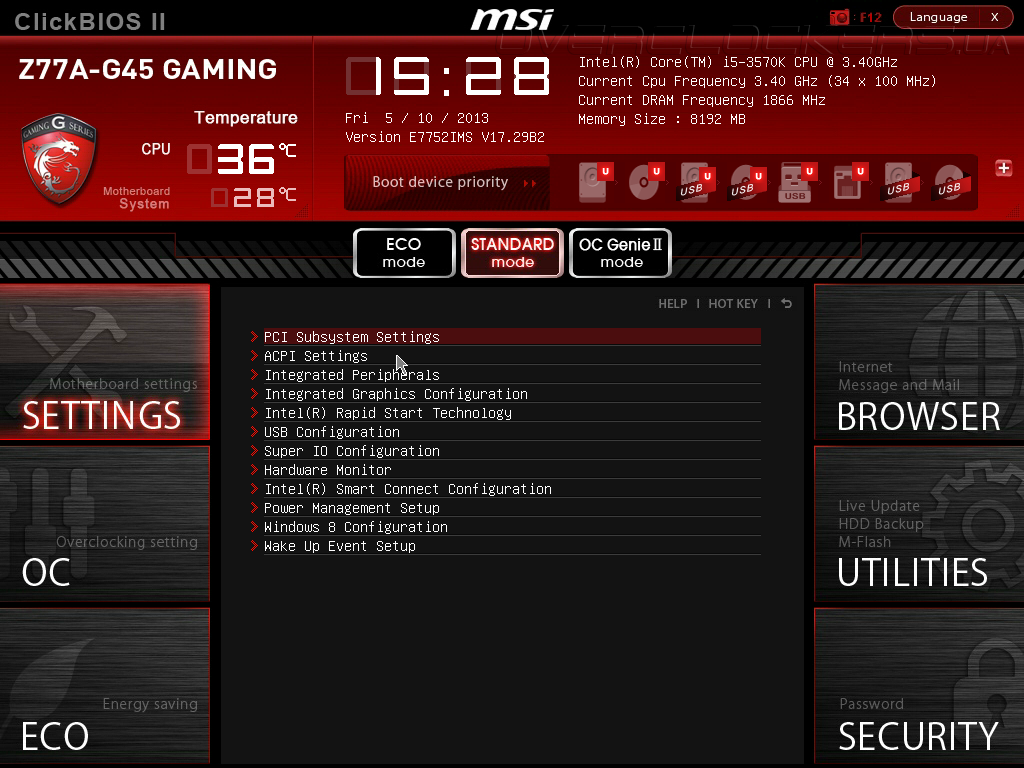

Меню Advanced позволяет управлять функциями чипсета, встроенного графического ядра и контроллеров периферийных устройств.

UEFI Setup MSI Z77A-G45 Gaming

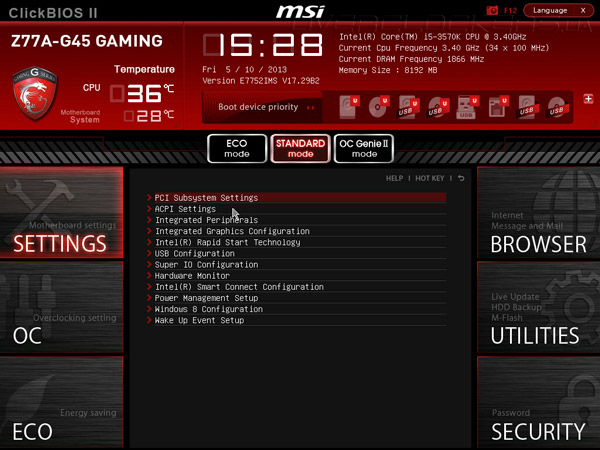

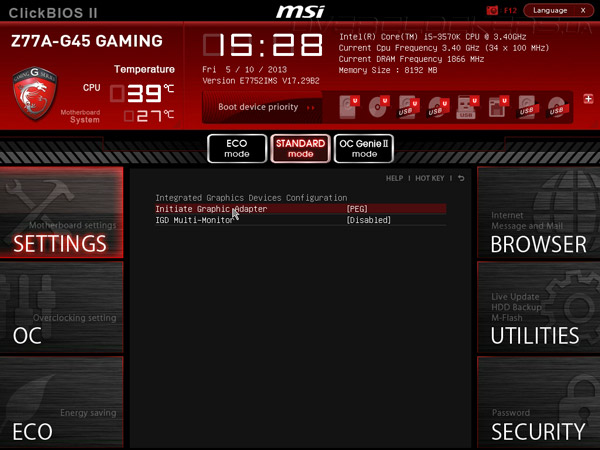

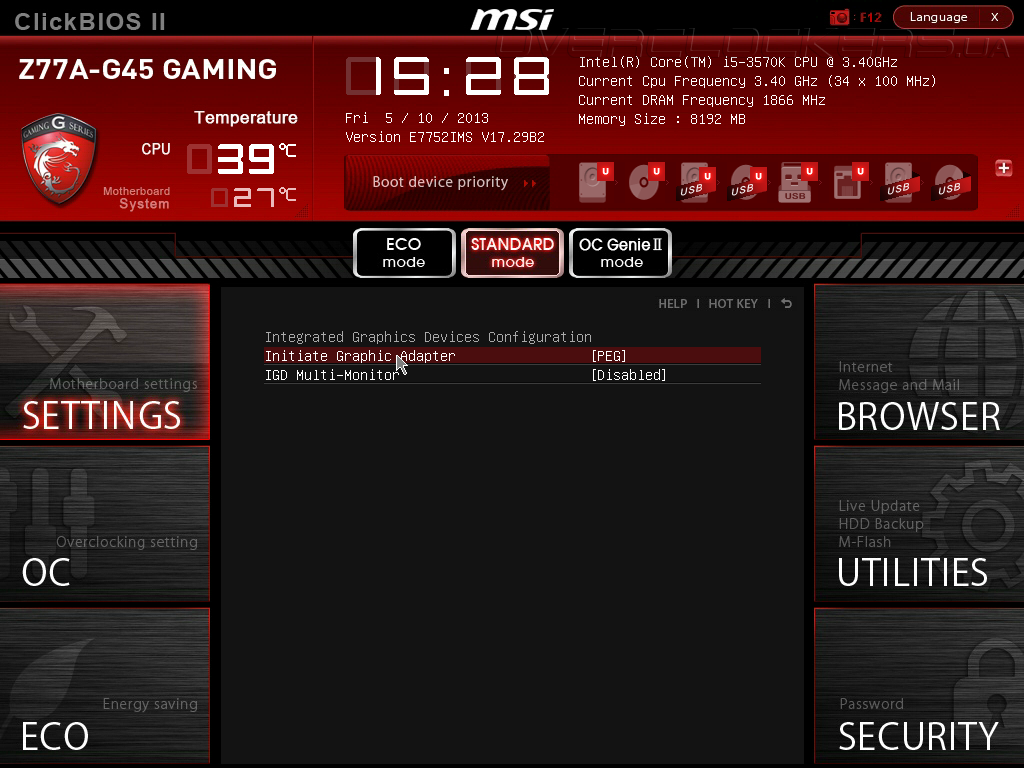

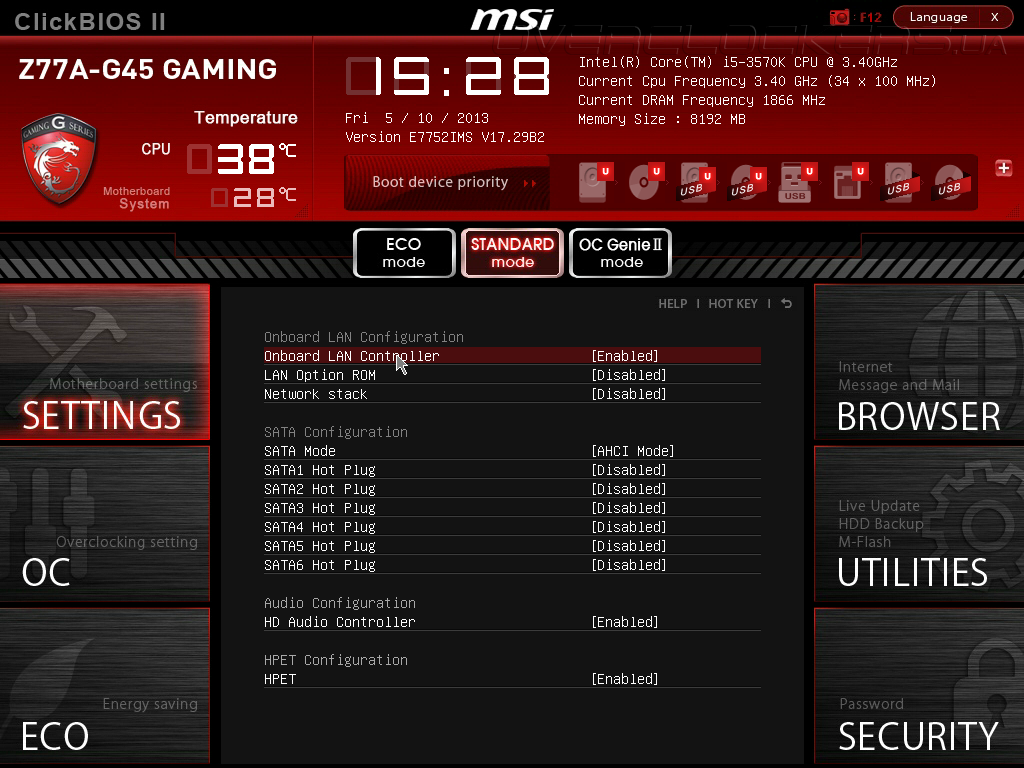

Подраздел Integrated Peripherals отвечает за настройку дисковой, звуковой и сетевой подсистем, а Integrated Graphics Configuration — за конфигурирование встроенной видеокарты.

UEFI Setup MSI Z77A-G45 Gaming

UEFI Setup MSI Z77A-G45 Gaming

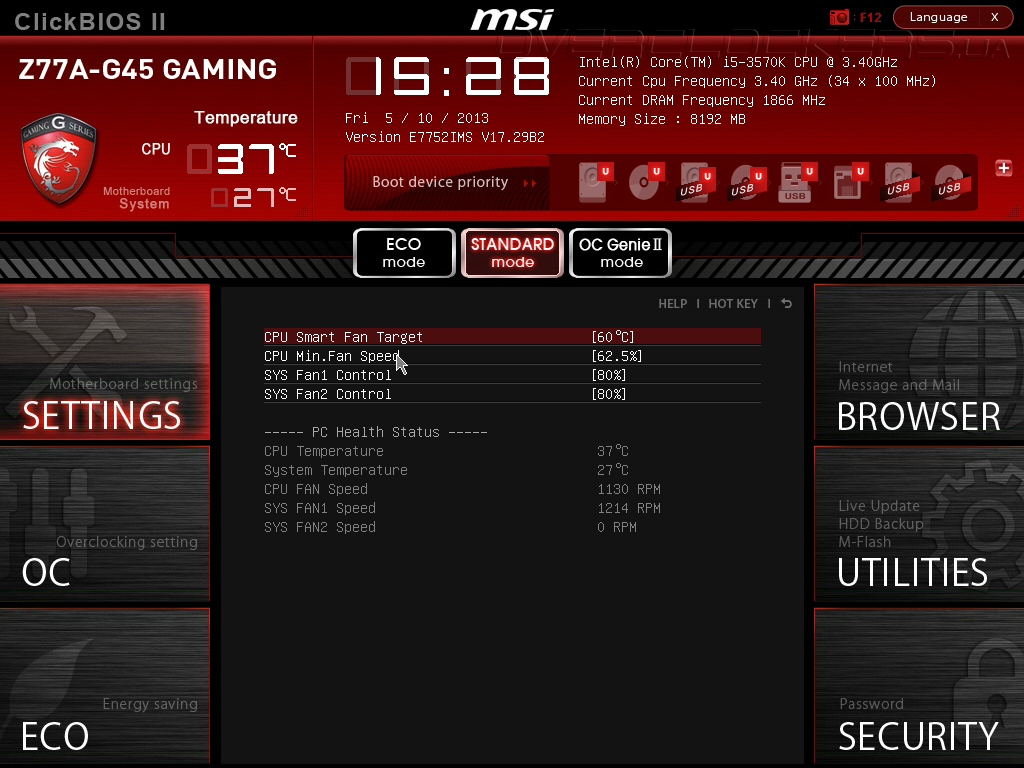

Функции системного мониторинга сосредоточены во вкладке Hardware Monitor, где выводятся показания двух температур и трех тахометрических датчиков. Тут же находится управление скоростью вращения вентиляторов, причем, для крыльчатки процессорного кулера можно выбрать один из двух предустановленных режимов, или настроить обороты вентилятора самостоятельно, тогда как для двух оставшихся «карлсонов» доступна ручная регулировка скорость вращения.

UEFI Setup MSI Z77A-G45 Gaming

Меню Boot отвечает за параметры загрузки — здесь нет ничего неожиданного, так что мы переходим к разделу Overcolcking Settings, в котором сосредоточены опции разгона и настройки параметров быстродействия.

UEFI Setup MSI Z77A-G45 Gaming

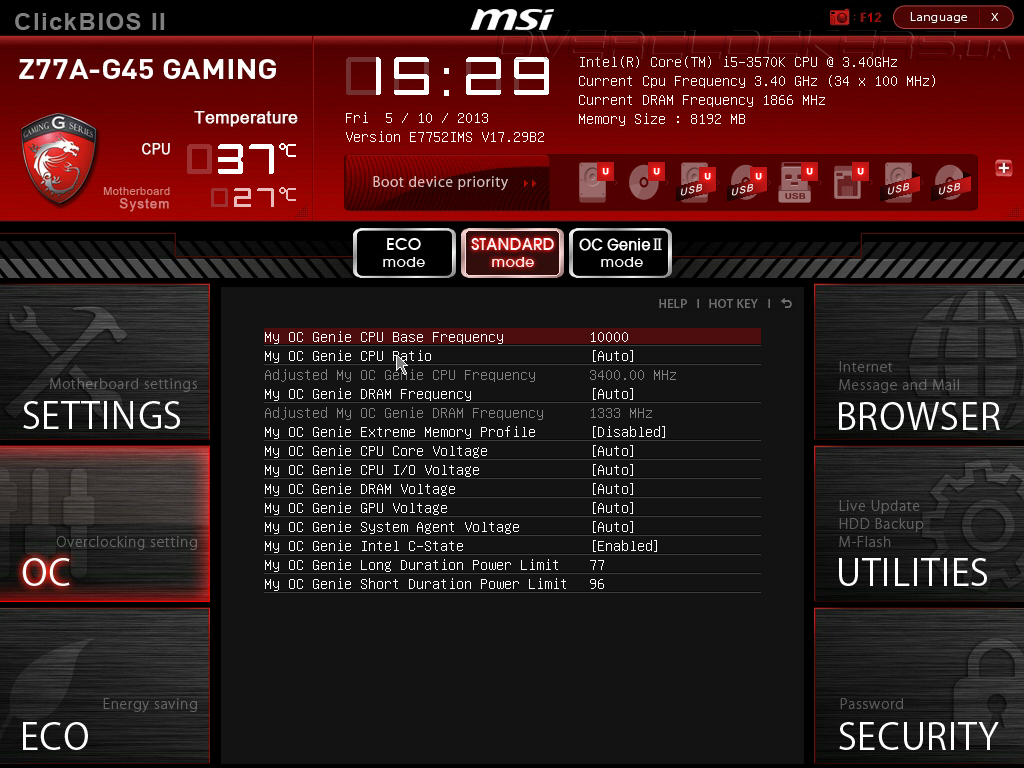

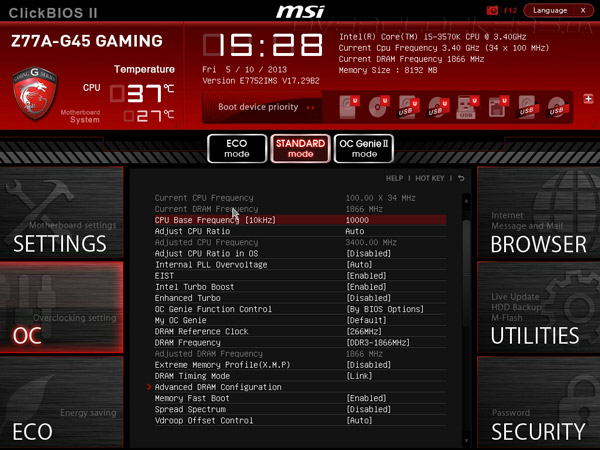

Помимо стандартных возможностей регулировки базовой частоты и коэффициентов умножения, присутствуют настройки технологии Intel Turbo Boost и функции энергосбережения EIST, а также есть возможность включения опции Enhanced Turbo, повышающей быстродействие в многопоточных приложениях. Для автоматического разгона OC Genie можно воспользоваться встроенным набором настроек или же задать профиль повышенного быстродействия вручную.

UEFI Setup MSI Z77A-G45 Gaming

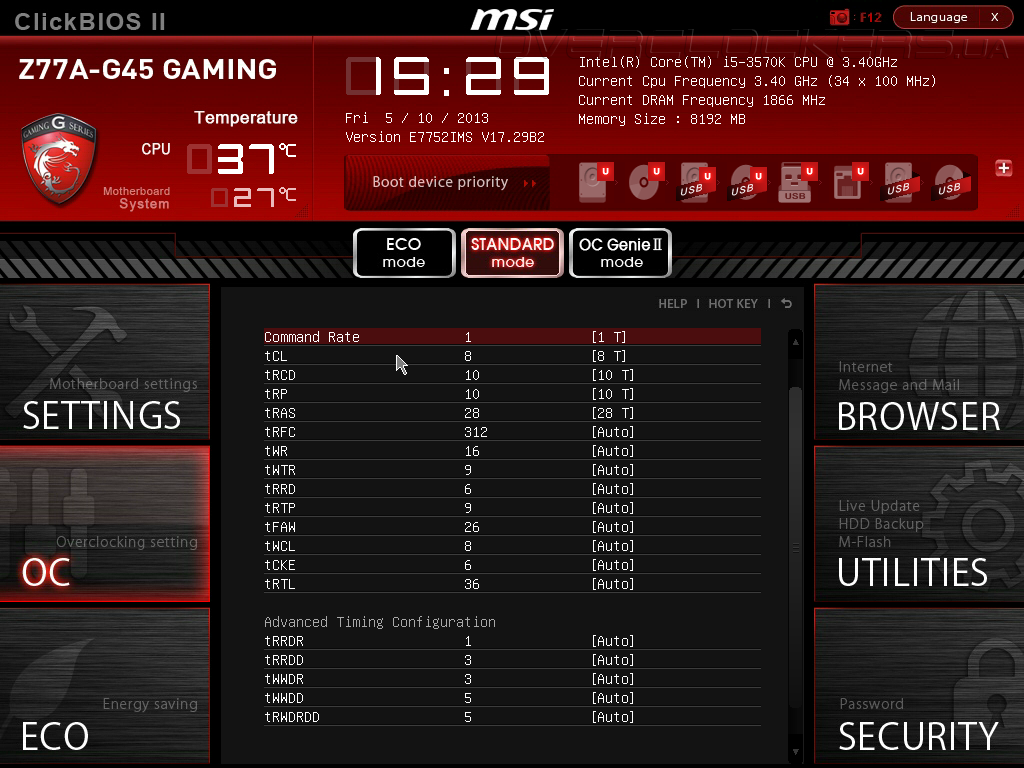

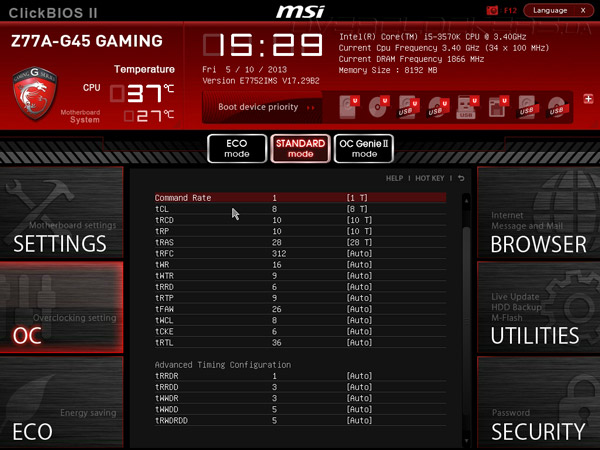

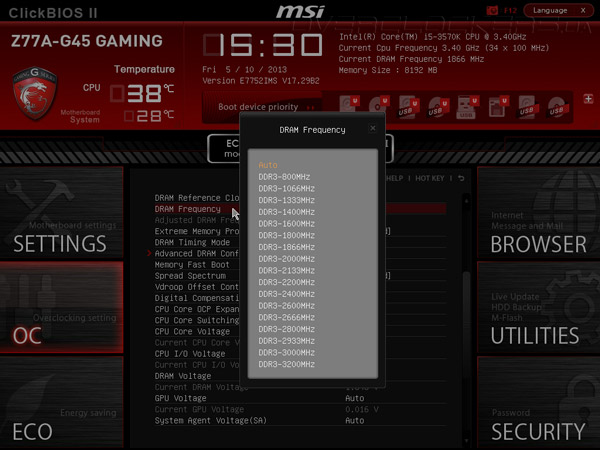

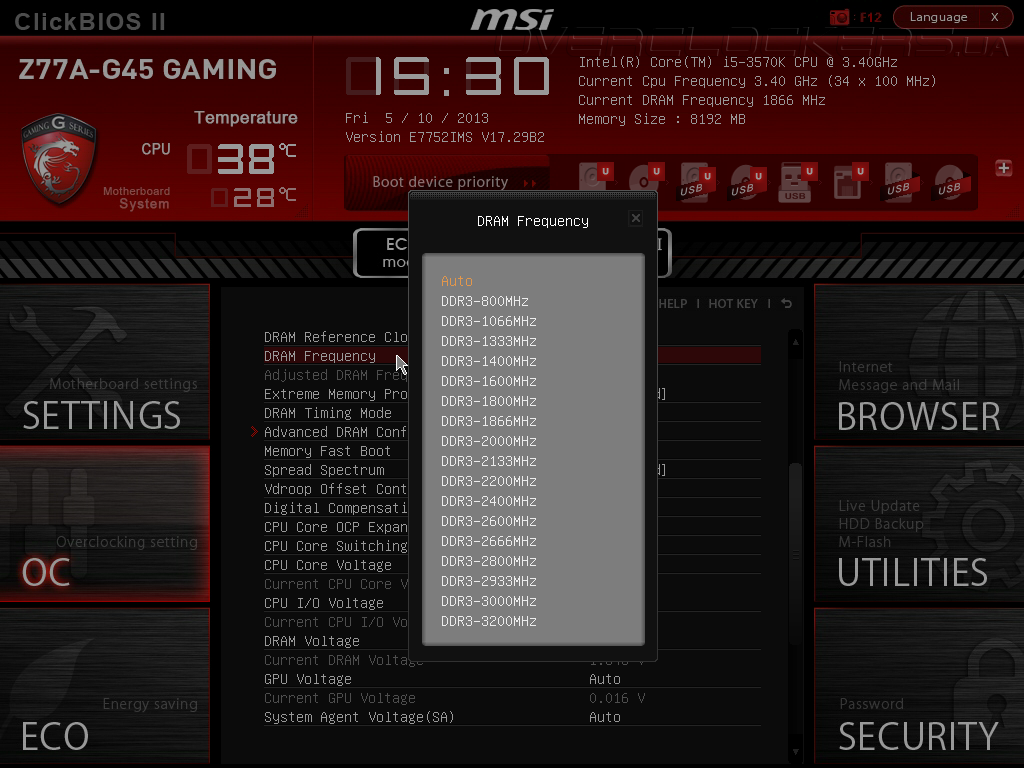

Прошивка MSI Z77A-G45 Gaming имеет все необходимые настройки для успешного разгона модулей ОЗУ. Частота оперативной памяти регулируется в широких пределах, а во вкладке Advanced DRAM Configuration задаются основные и множество второстепенных таймингов.

UEFI Setup MSI Z77A-G45 Gaming

UEFI Setup MSI Z77A-G45 Gaming

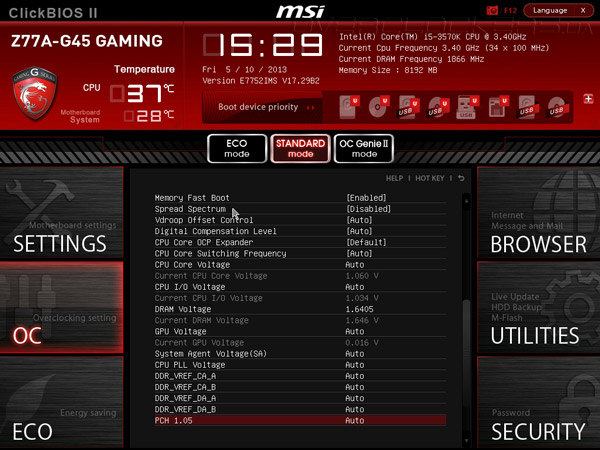

Управление подсистемы питания представлено регулировками одиннадцати напряжений.

UEFI Setup MSI Z77A-G45 Gaming

Диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage 0,805–1,52 0,005
CPU I/O Voltage 1,07–1,55 0,02
DRAM Voltage 1,108–2,465 0,0075
GPU Voltage 1,005–1,35 0,005
System Agent Voltage 0,87–1,51 0,02
CPU PLL Voltage 1,4–2,43 0,01–0,05
DDR_VREF_CA_A 0,45–1,15 0,005
DDR_VREF_CA_B 0,45–1,15 0,005
DDR_VREF_DA_A 0,45–1,15 0,005
DDR_VREF_DA_B 0,45–1,15 0,005
PCH 1.05 0,775–1,7265 0,0055

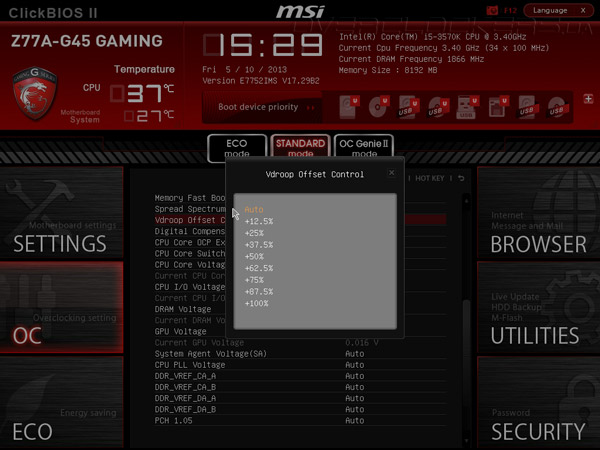

Заметим, что предела увеличения CPU Core Voltage может не хватить для азотных экспериментов, так что любителям экстремального разгона следует обратить внимание на другие модели. Помимо управления основными напряжениями UEFI Setup Z77A-G45 Gaming позволяет задавать частоту переключения силовых элементов, изменять порог срабатывания защиты от превышения силы тока, а также ступенчато регулировать компенсацию падения напряжения при нагрузке Vdroop Offset Control.

UEFI Setup MSI Z77A-G45 Gaming

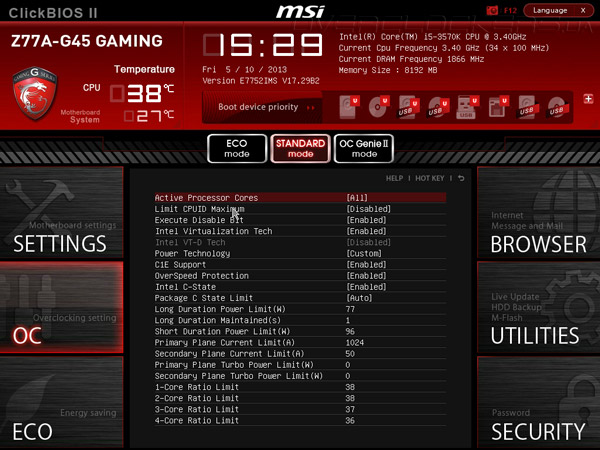

Тонкие настройки энергосбережения процессора и технологии Intel Turbo Boost содержатся в подразделе CPU Features. Там же включаются аппаратная виртуализация и защита от вирусов, вызывающих ошибку переполнения буфера.

UEFI Setup MSI Z77A-G45 Gaming

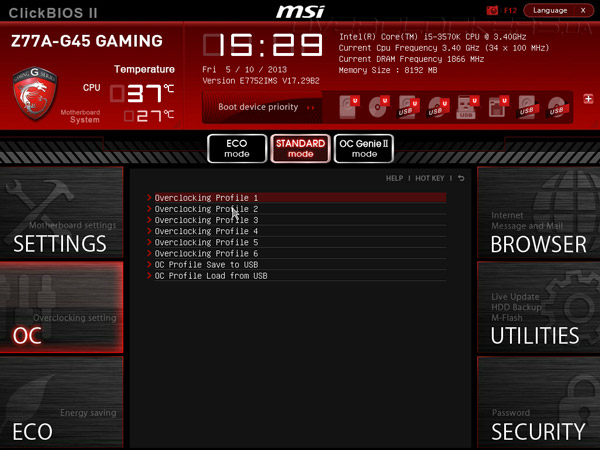

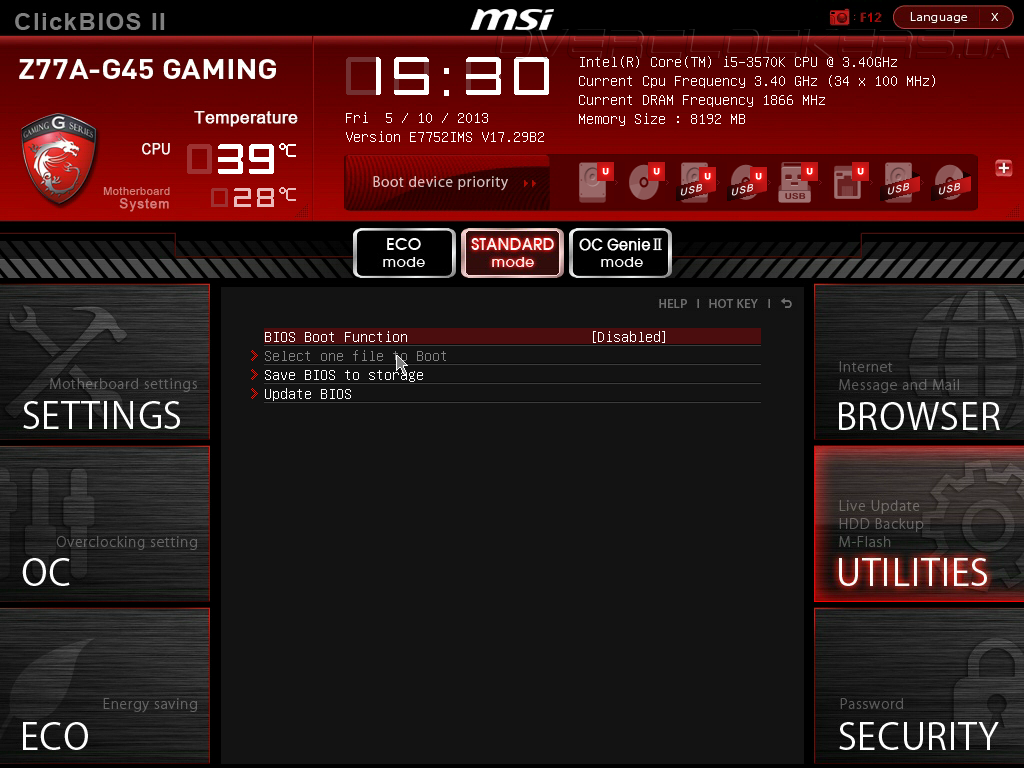

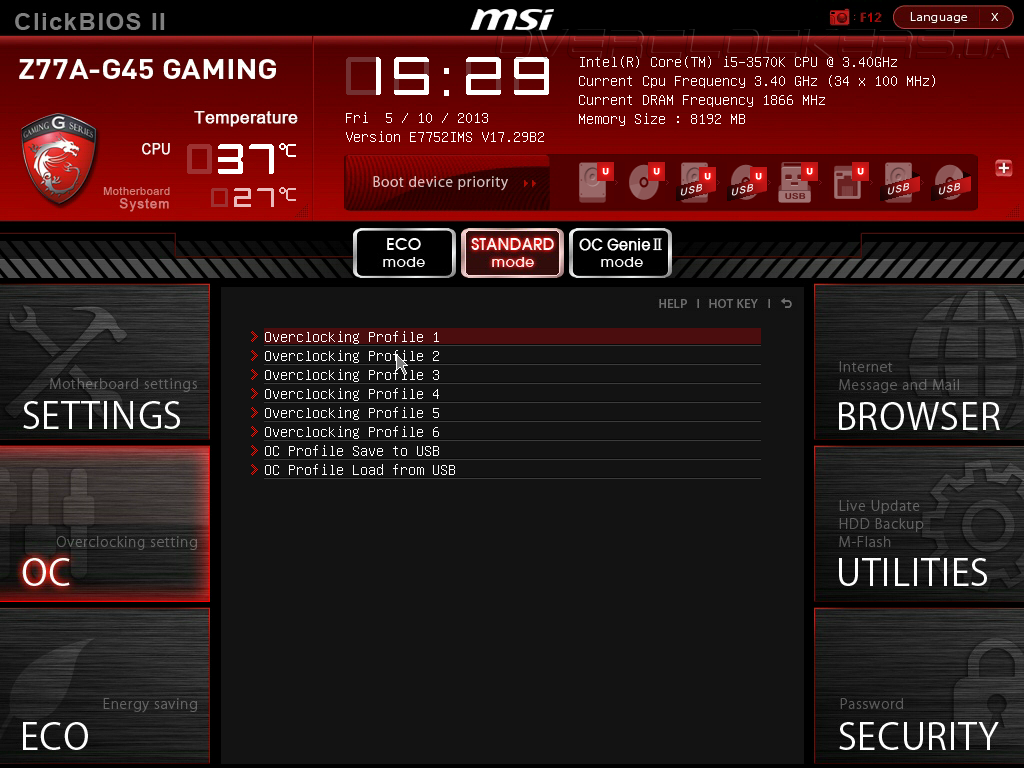

Для сохранения пользовательских настроек служит вкладка Overclocking Profile, а возможность обновления управляющего микрокода обеспечивает утилита M-Flash.

UEFI Setup MSI Z77A-G45 Gaming

UEFI Setup MSI Z77A-G45 Gaming

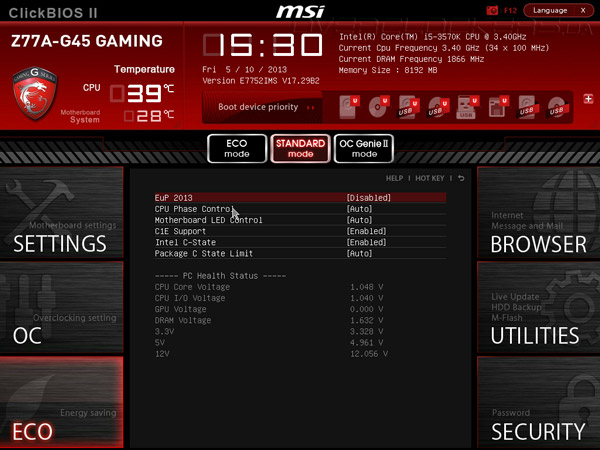

Наконец, мониторинг напряжений и управление технологией CPU Phase Control вынесены в отдельный раздел прошивки Energy Saving, где также включаются опции энергосбережения центрального процессора.

UEFI Setup MSI Z77A-G45 Gaming


Комплектное ПО

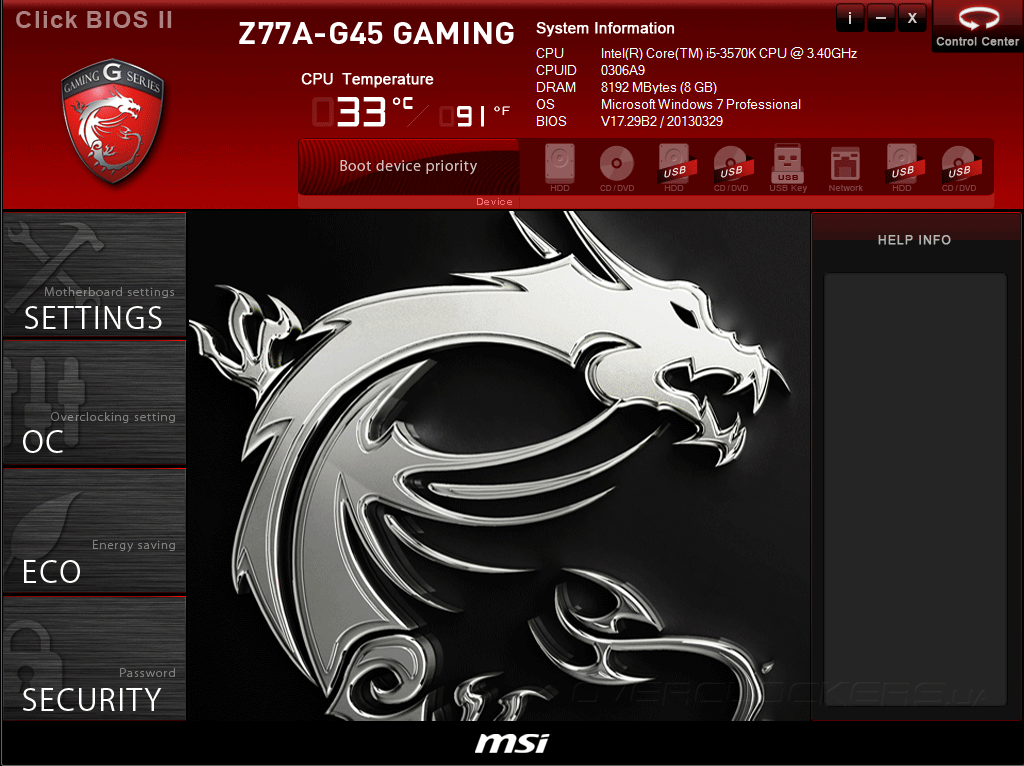

В комплекте с материнской платой MSI Z77A-G45 Gaming поставляется полный набор драйверов и ряд программных продуктов, из которых мы рассмотрим только два: Click BIOS II и Control Center. Программа Click BIOS II предназначена для настройки прошивки из среды MS Windows, ее дизайн и наполнение разделов почти не отличаются от аналогичных для UEFI Setup, за исключением возможности установки даты и времени.

MSI Click BIOS II

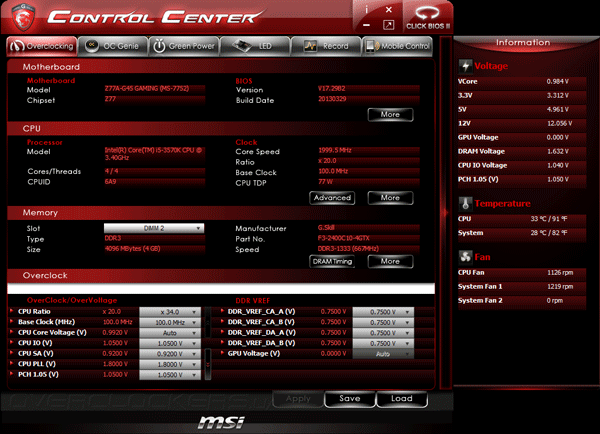

Особенности Click BIOS II таковы, что для применения настроек необходима перегрузка, что не очень удобно во время подбора оптимальных параметров быстродействия. Для этих целей лучше подойдет программа Control Center, которая позволяет управлять основными параметрами разгона, среди которых регулировка базовой частоты, напряжений питания, коэффициентов умножения и таймингов ОЗУ. Здесь же включается функция авторазгона.

MSI Control Center

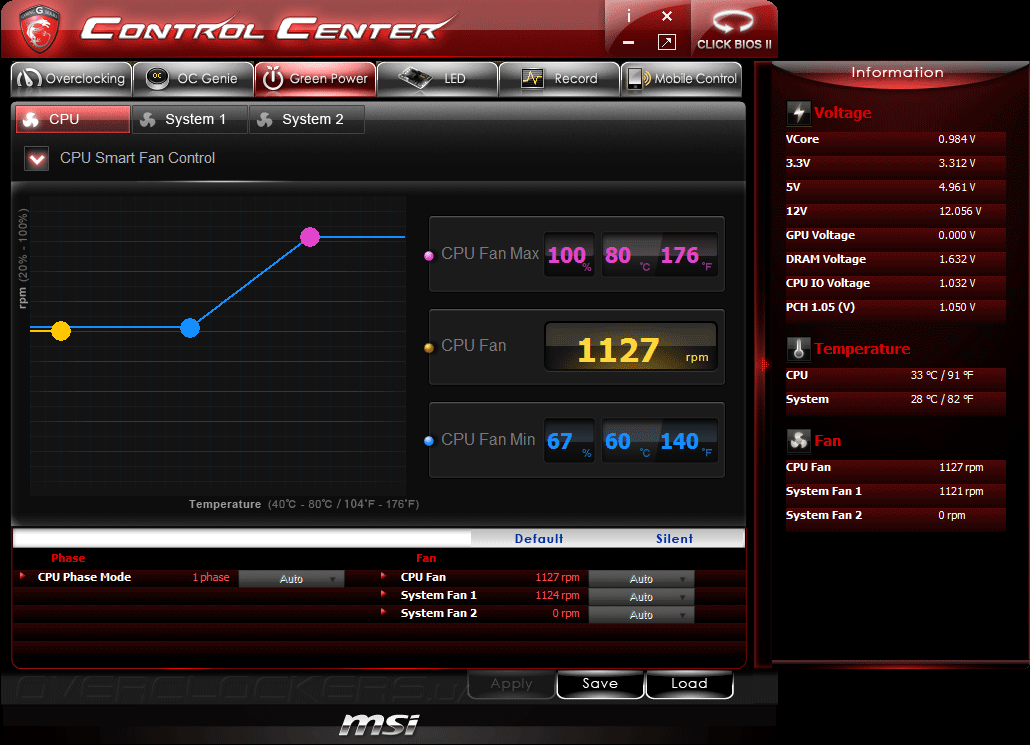

Для управления скоростями вращения вентиляторов служит вкладка Green Power, на которой можно выбрать один из предустановленных профилей, либо задать режим работы «вертушек» вручную.

MSI Control Center

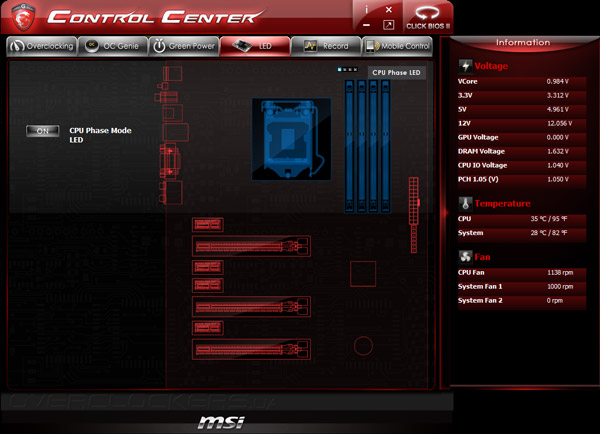

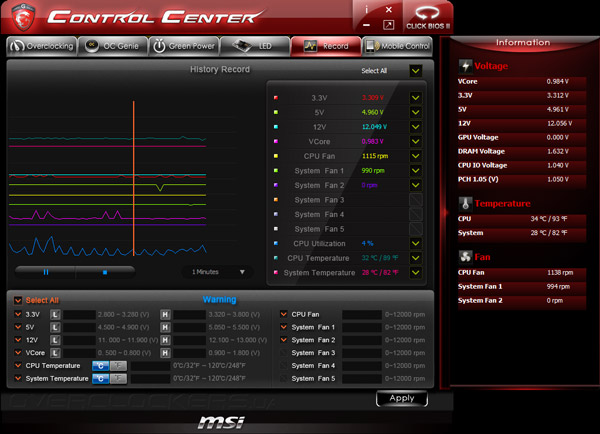

Вкладка LED наименее информативна, её предназначение — отображать текущее количество рабочих каналов VRM, тогда как в окне Record пользователи могут анализировать динамику изменения показаний системного мониторинга.

MSI Control Center

MSI Control Center

Наконец, благодаря программе Control Center можно превратить в многофункциональный пульт управления любой планшет или мобильный телефон, работающие под управлением ОС Android.

MSI Control Center
