Обзор и тестирование системной платы ASUS P8Z77-M

Времена, когда материнские платы формата microATX были атрибутом бюджетных или офисных системных блоков, безвозвратно прошли. На сегодняшний день практически все вендоры имеют в своем ассортименте компактные продукты, функциональность и запас прочности которых ни в чем не уступают полноразмерным моделям среднего и высокого уровня. В таких системных платах используются старшие модификации чипсетов, усиленные узлы электропитания и мощные системы охлаждения. С другой стороны, производители продолжают насыщать продуктовые линейки недорогими «материнками» microATX, сочетающими базовые возможности расширения и разгона с относительно невысокой ценой. Именно к таким моделям, предназначенным для экономных и не слишком требовательных пользователей, относится ASUS P8Z77-M.

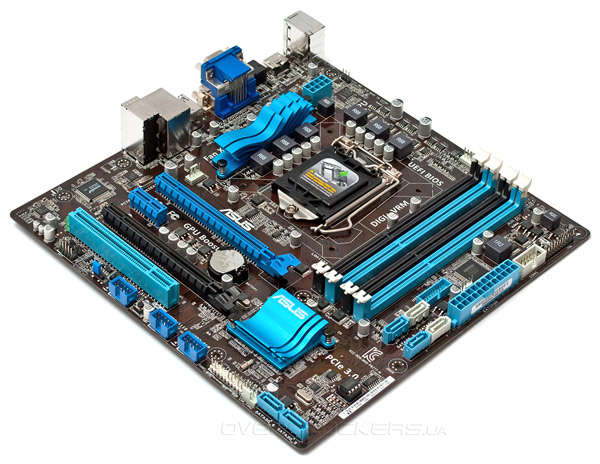

ASUS P8Z77-M

Системная плата базируется на старшем чипсете Intel Z77 Express, что делает ASUS P8Z77-M небезынтересной для любителей разгона, а также наделяет неплохой, как для бюджетного продукта, функциональностью. С техническими характеристиками новинки вы можете ознакомиться из следующей таблицы:

Модель ASUS P8Z77-M
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2200*/2400* (*— OC), максимум 32 ГБ
Слоты PCI-E 1 PCI Express 3.0 x16
1 PCI Express 2.0 x16@4
1 PCI Express 2.0 x1
Слоты PCI 1 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (4 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC887 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL8111F (Gigabit Ethernet)
FireWire
Thunderbolt
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности MemOK!, USB BIOS Flashback


Комплект поставки

Как и подобает недорогой модели, P8Z77-M поставляется в небольшой картонной коробке, оформленной в стиле, присущем последним продуктам ASUS. Лицевая сторона, помимо наименования модификации, несет множество логотипов фирменных технологий, среди которых центральное место занимает DIGI+ Power Control, означающий использование цифровой подсистемы питания, обеспечивающей стабильность и высокую энергоэффективность при любом режиме работы.

ASUS P8Z77-M

C обратной стороны перечислены основные спецификации ASUS P8Z77-M, а также приведена расширенная информация о ключевых особенностях материнской платы. Среди них есть технология LucidLogix Virtu MVP, позволяющая объединять ресурсы встроенной и дискретной видеокарт.

ASUS P8Z77-M

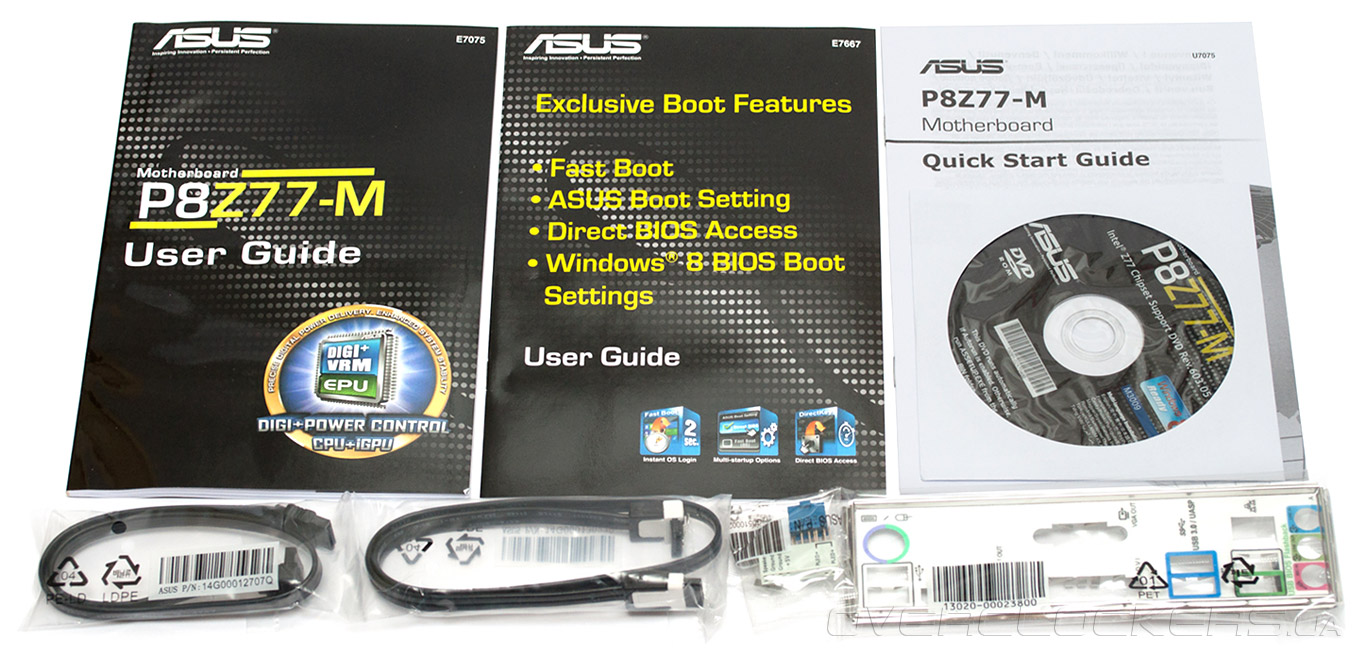

Набор аксессуаров героини сегодняшнего тестирования состоит из:
  • заглушки на заднюю панель I/O Shield;
  • двух кабелей SATA 6 Гбит/с;
  • набора коннекторов Q-Connectors;
  • руководства пользователя;
  • инструкции по быстрой сборке;
  • руководства по работе с фирменными технологиями ASUS;
  • DVD-диска с драйверами и программным обеспечением.
ASUS P8Z77-M

Учитывая невысокую стоимость новинки, мы можем простить ей скудный комплект поставки и будем надеяться, что инженеры мудро распорядились выделенным бюджетом и заложили максимальный запас прочности в конструкцию системной платы.


Дизайн

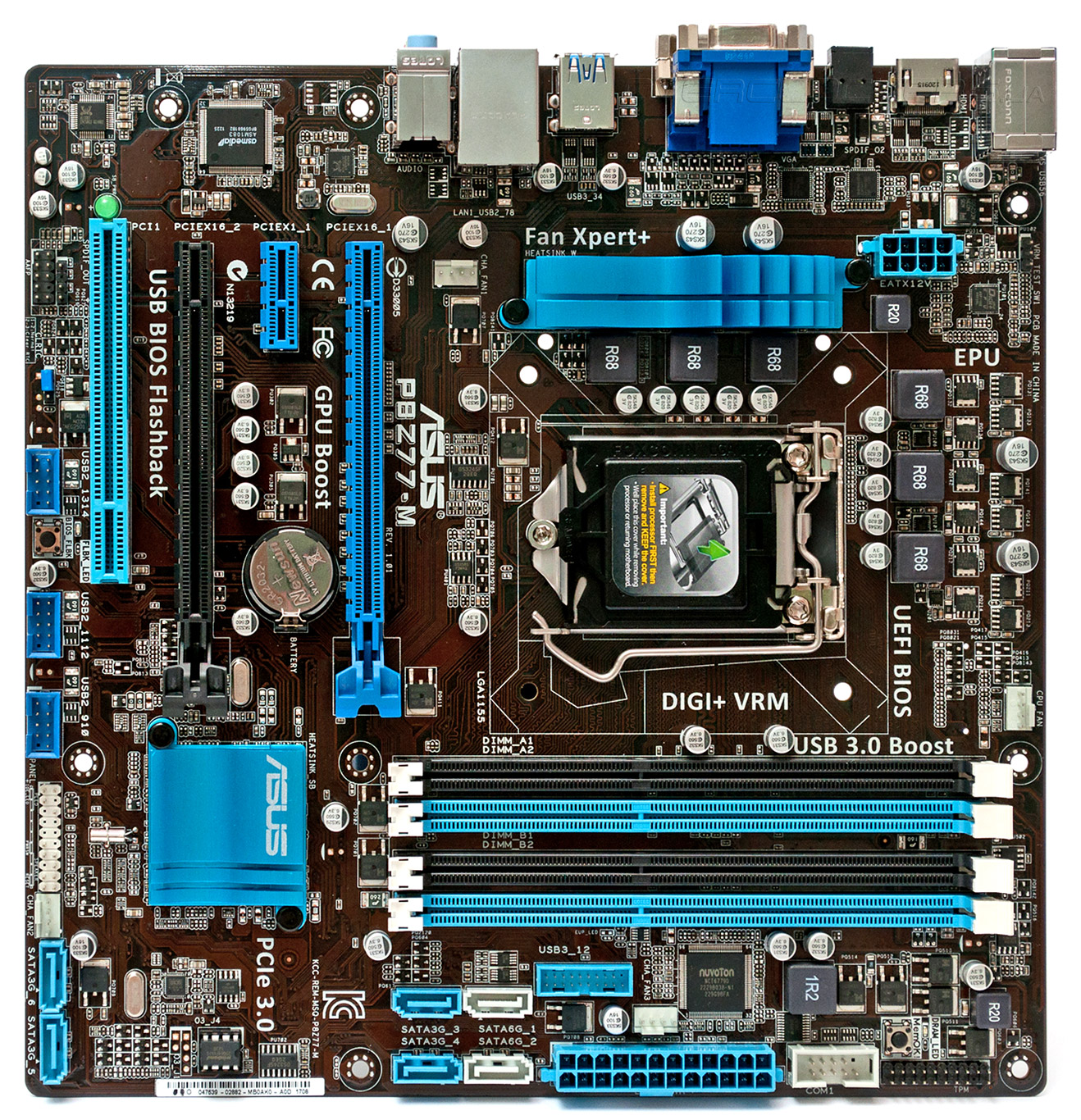

Особенности дизайна ASUS P8Z77-M продиктованы компактными размерами (244х244 мм) печатной платы. При этом инженерам удалось расположить все основные компоненты на привычных местах. Для крепления используются восемь монтажных отверстий, но левый нижний край печатной платы остается без опоры, так что следует соблюдать осторожность при подключении разъемов переднее панели и кабелей SATA.

ASUS P8Z77-M

Благодаря использованию чипсета Intel Z77 Express новинка поддерживает любые процессоры Intel в исполнении LGA1155, в том числе модели со свободным коэффициентом умножения. Для установки оперативной памяти DDR3 служат четыре разъема DIMM, суммарный объем ОЗУ составляет 32 ГБ с частотой до 2400 МГц включительно.

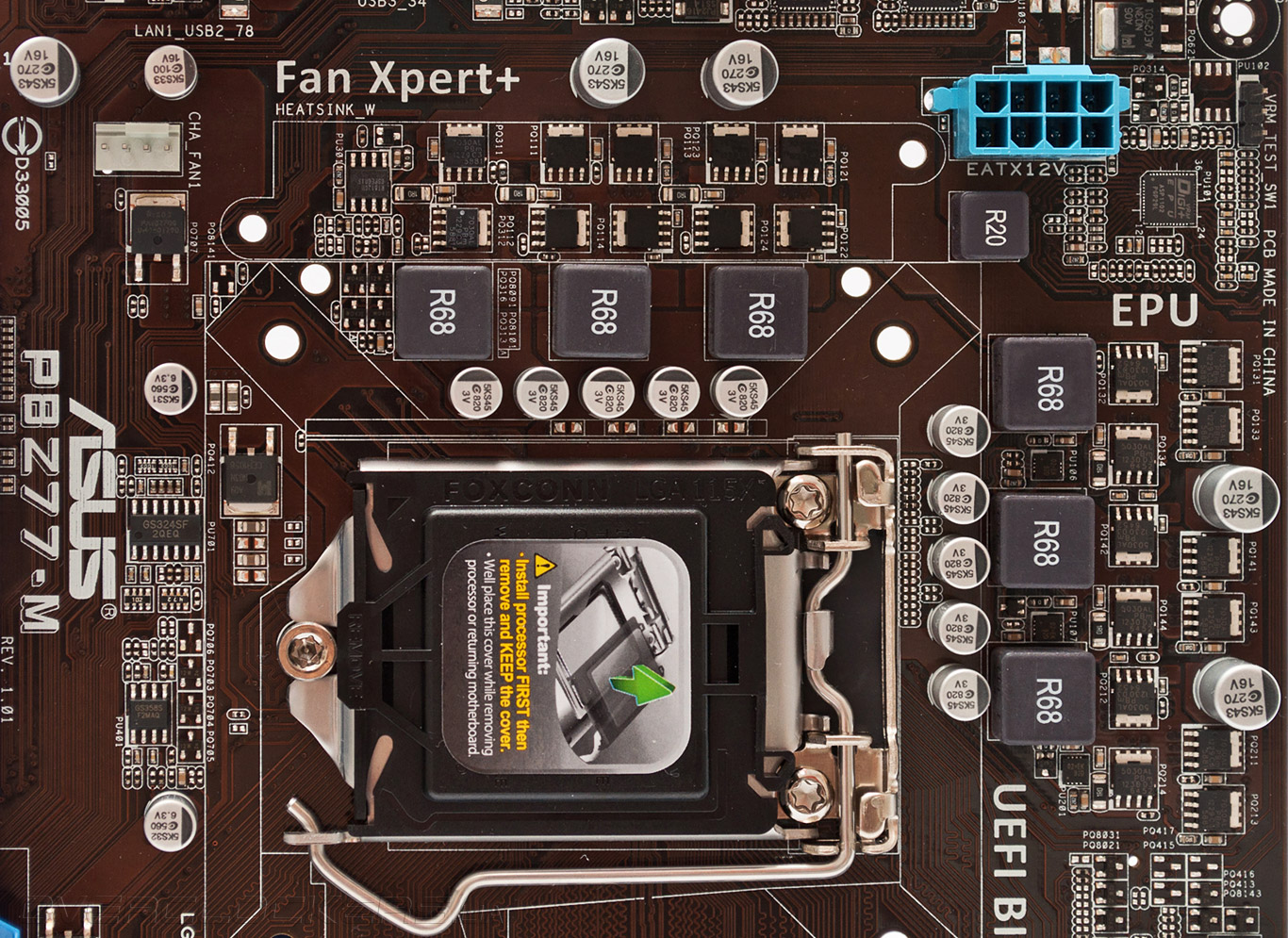

Силовая подсистема P8Z77-M выполнена по шестиканальной схеме, из которых четыре фазы питают вычислительные ядра, а за формирование напряжений на встроенной видеокарте и «системном агенте» отвечают два отдельных канала. Модуль VRM управляется цифровым ШИМ-контроллером c маркировкой ASP1102. Известно, что этот чип поддерживает динамическое отключение неиспользуемых фаз, защиту от перегрева и превышения силы тока, а также управление частотой ШИМ-модуляции. В качестве силовых элементов применены традиционные MOSFET.

ASUS P8Z77-M

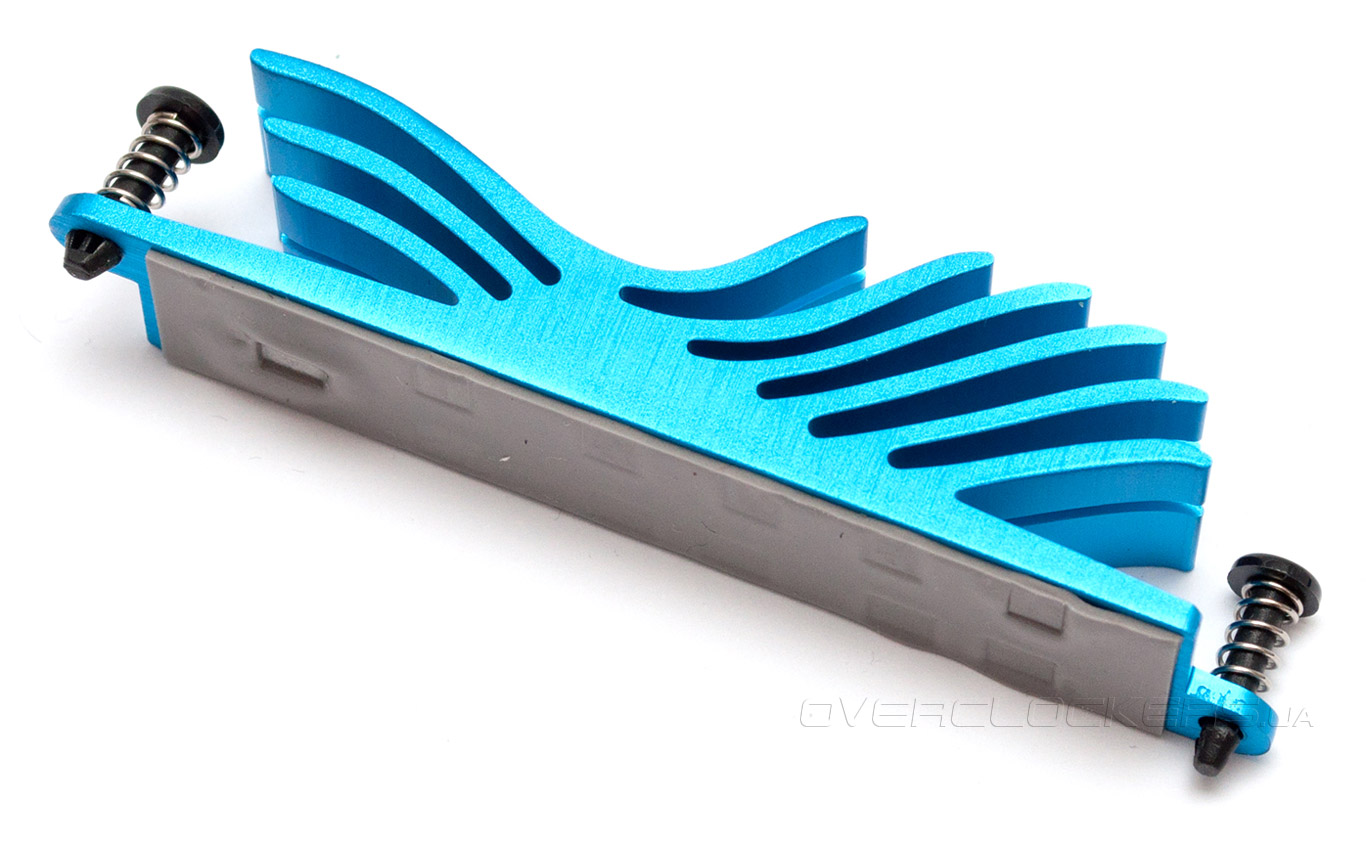

Силовые элементы от перегрева защищает скромный по размерам радиатор, который контактирует с полевыми транзисторами через резиноподобную прокладку, а для его крепления используются не слишком надежные подпружиненные пластиковые пистоны.

ASUS P8Z77-M

Для подвода напряжения к силовой подсистеме ASUS P8Z77-M применен восьмиконтактный разъем EPS12V, но значительным запасом прочности узел VRM не обладает, так как радиатор охлаждает только три из шести каналов преобразователя напряжения. Уже очевидно, что для серьезных экспериментов по оверклокингу новинка вряд ли подойдет.

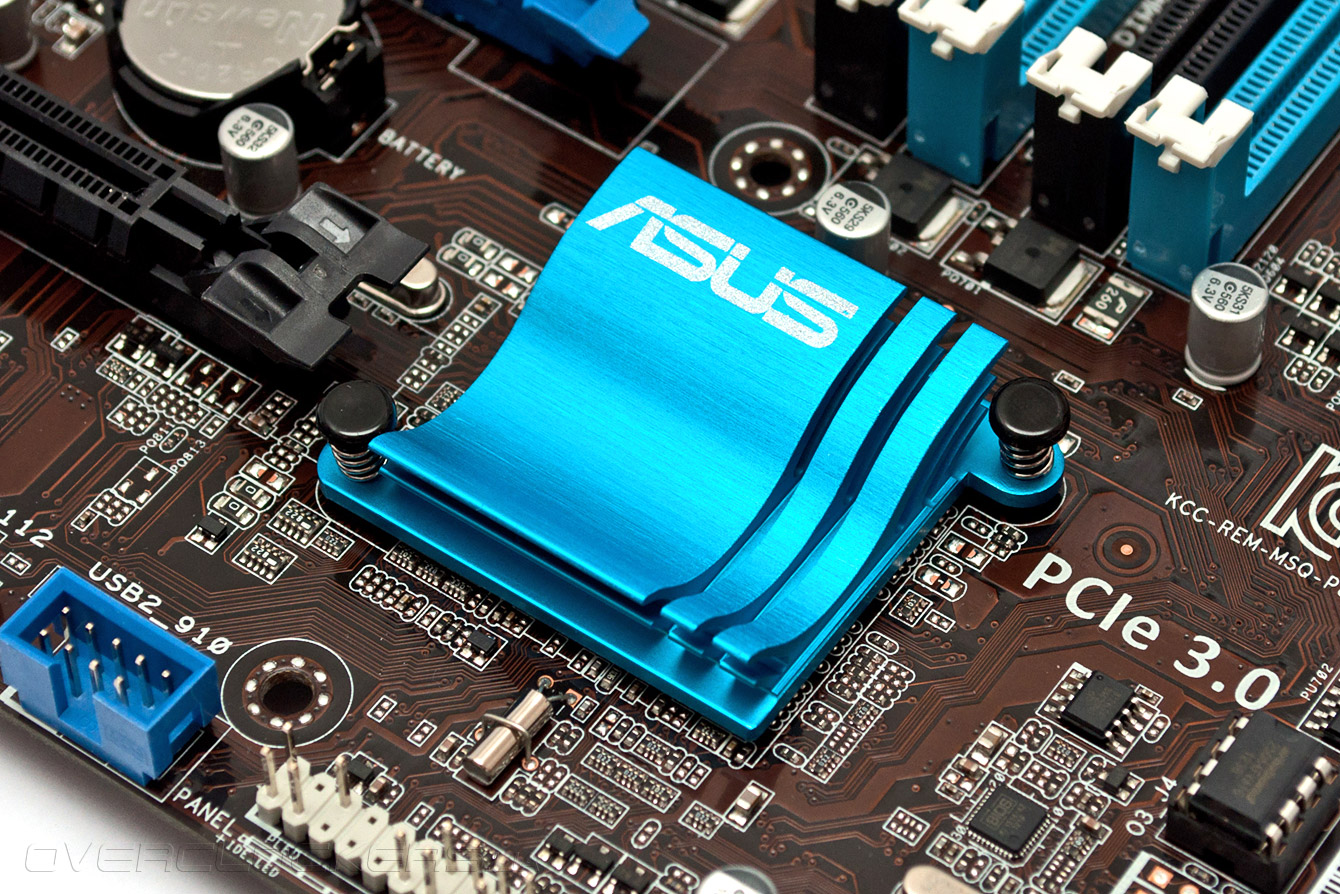

За охлаждение микросхемы системной логики отвечает небольшой радиатор из легкого сплава, эффективность которого не вызывает опасений вне зависимости от режима работы. Для подключения вентиляторов служат четыре разъема — все четырехконтактные и с поддержкой ШИМ.

ASUS P8Z77-M

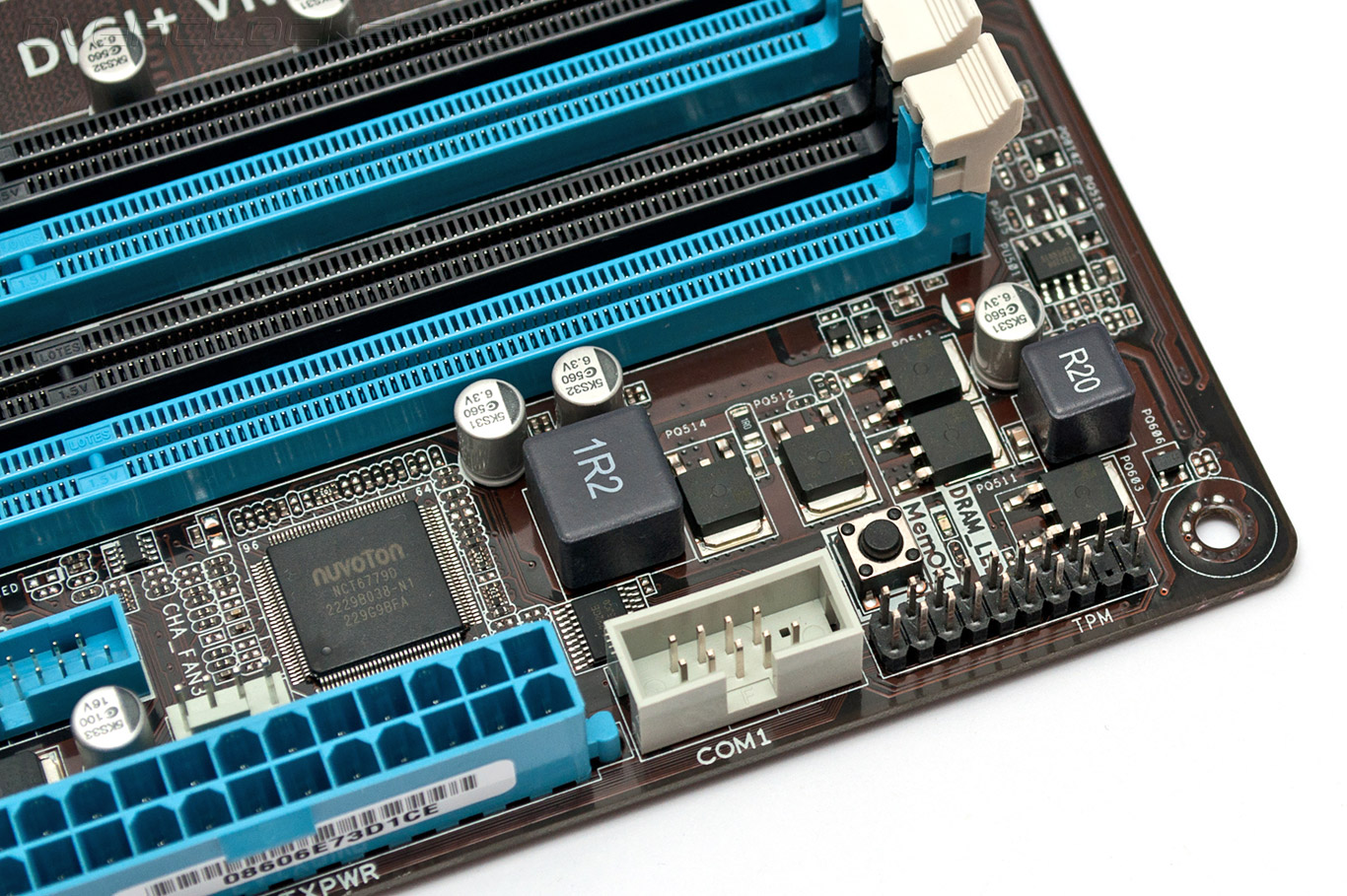

Не смотря на скромный запас прочности, в конструкции P8Z77-M есть ряд решений, которые пригодятся во время разгона. В первую очередь, это касается функции MemOK!, дающей возможность загрузить систему после установки неработоспособных параметров оперативной памяти. Кнопка, запускающая одноименную функцию, расположена рядом со слотами ОЗУ.

ASUS P8Z77-M

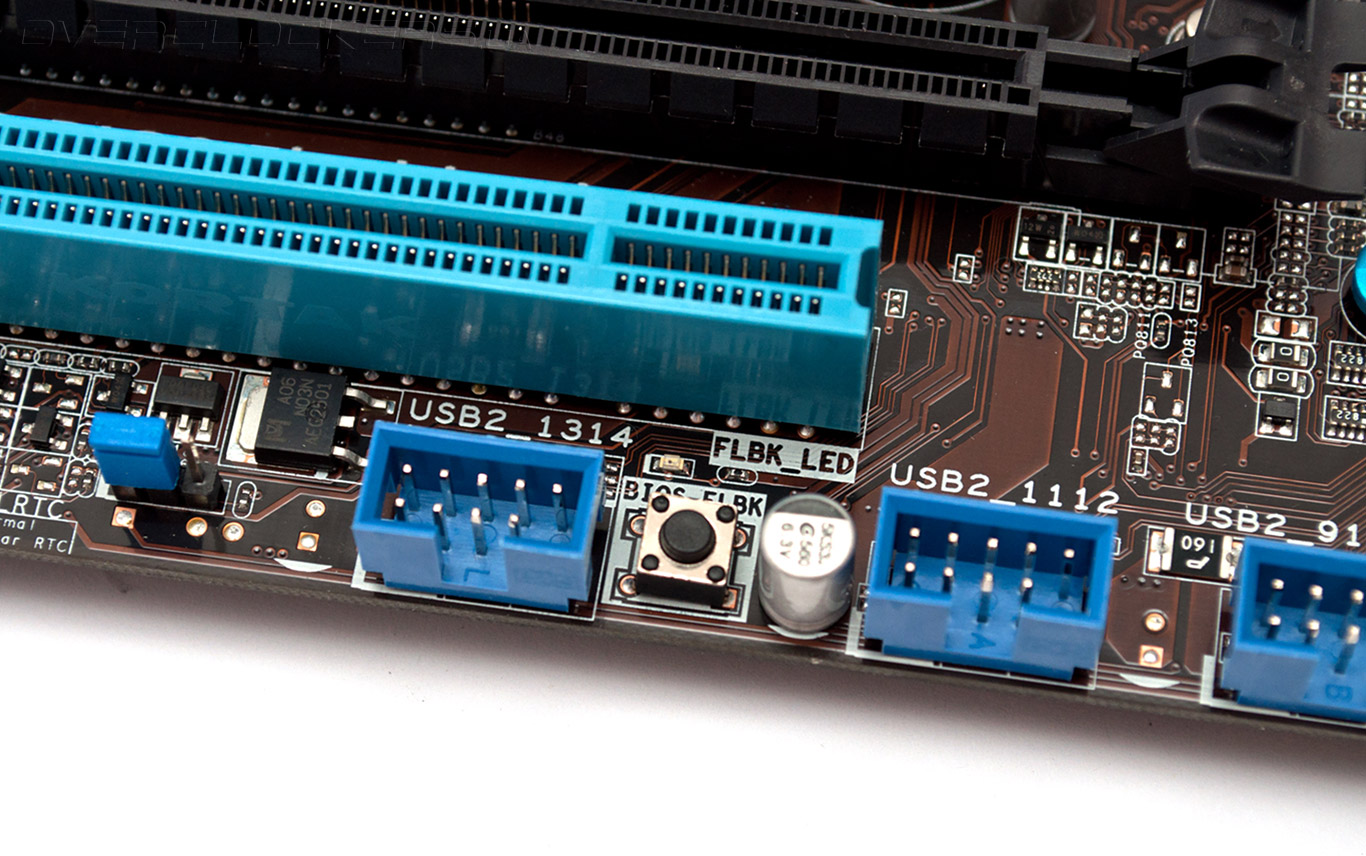

В случае сбоя управляющего микрокода поможет функция USB BIOS Flashback, позволяющая восстанавливать и обновлять прошивку со сменного USB-накопителя даже в том случае, когда на плате отсутствуют процессор и оперативна память.

ASUS P8Z77-M

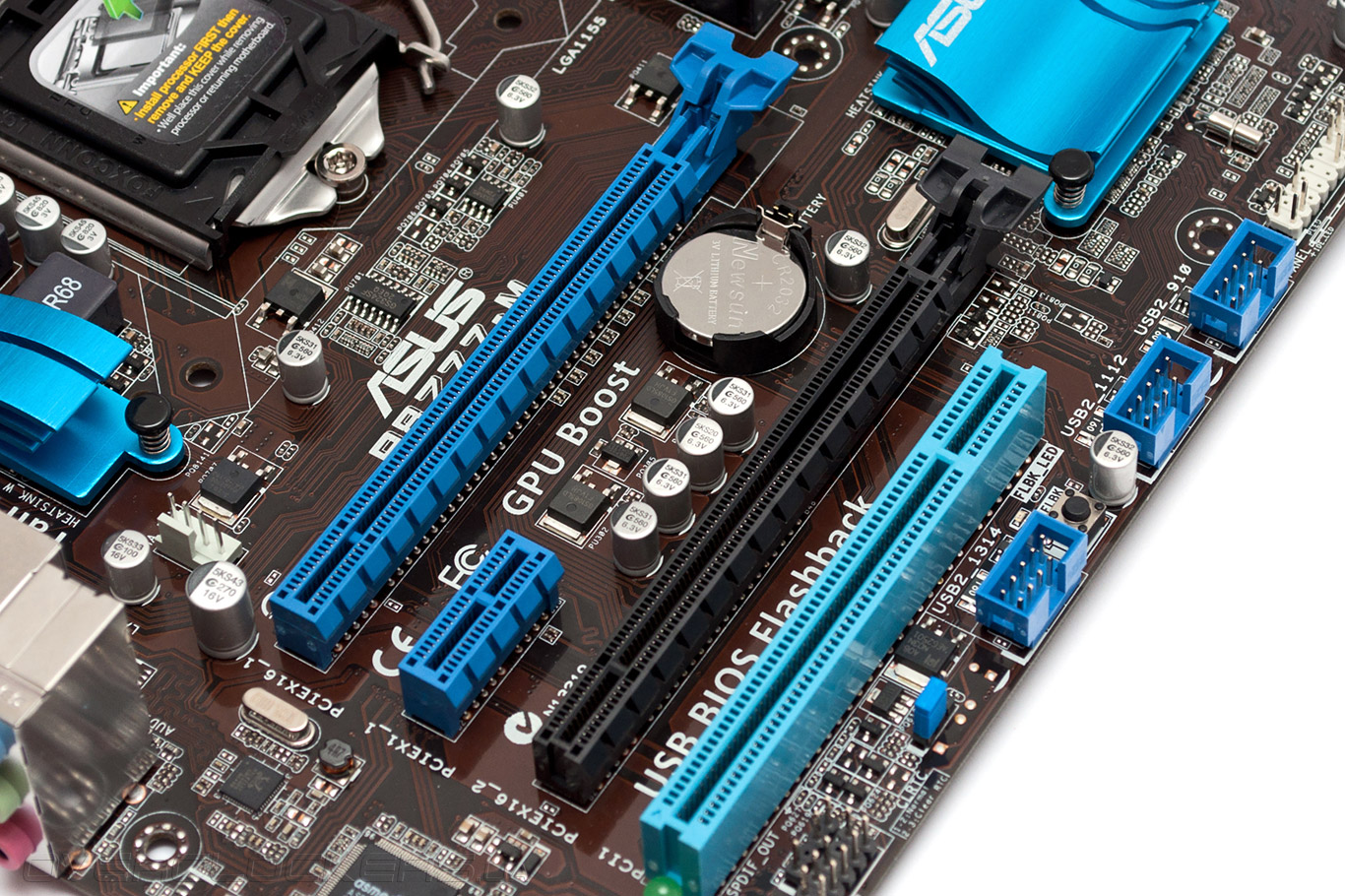

Для установки видеокарты ASUS P8Z77-M располагает слотом PCI Express 3.0 x16. Второй разъем, подключенный к чипсету, всегда работает в режиме PCI Express 2.0 x16@x4, но это не мешает организовывать конфигурацию AMD CrossFireX.

ASUS P8Z77-M

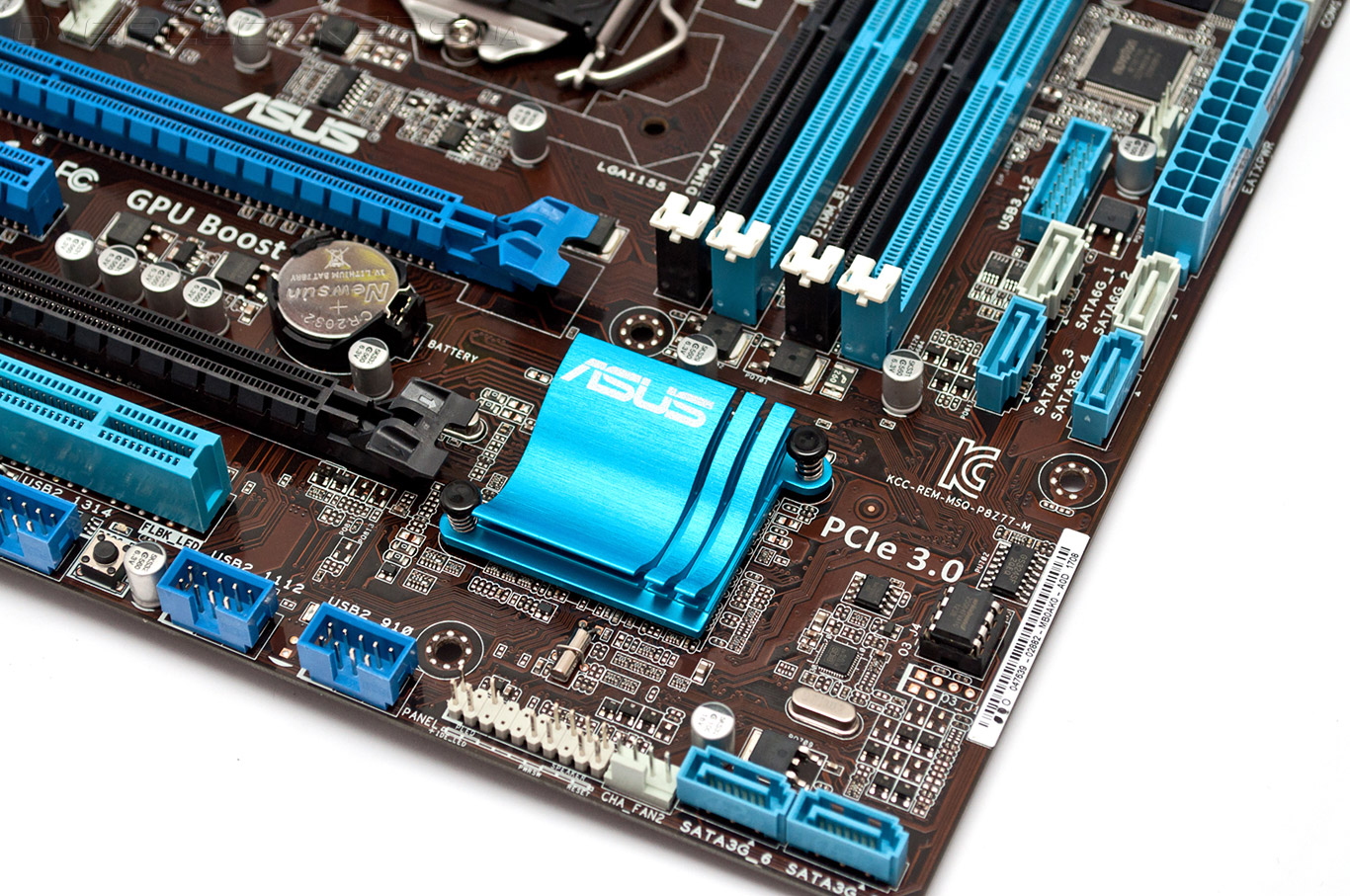

Системная плата имеет один слот PCI Express 2.0 x1 и один PCI, который работает посредством моста-переходника ASMedia ASM1083. Для подключения дисковых устройств новинка обладает двумя портами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с. Накопители можно объединять в массивы RAID, а при наличии в системе SSD доступно использование функции кэширования Intel SRT. Расположение портов SATA таково, что даже крупные видеокарты не помешают подключению интерфейсных кабелей.

ASUS P8Z77-M

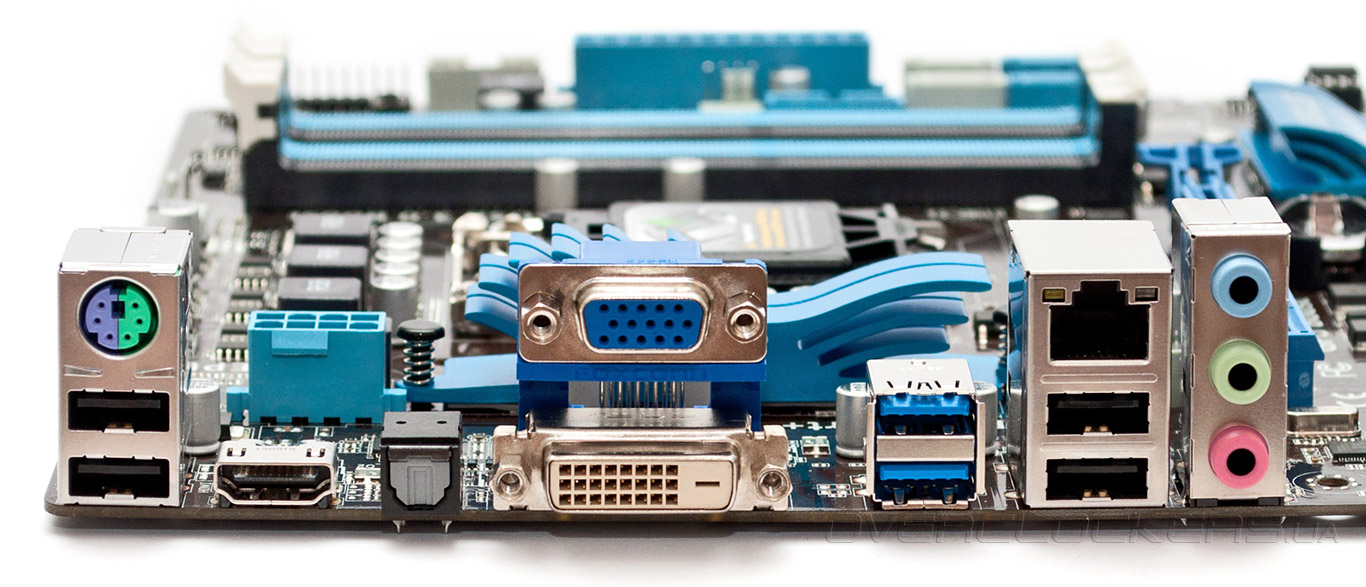

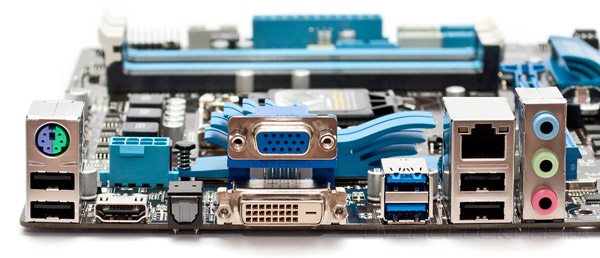

На задней панели P8Z77-M нашлось место для:
  • комбинированного порта PS/2;
  • четырех разъемов USB 2.0 и двух чипсетных USB 3.0;
  • оптического S/PDIF;
  • видеовыходов HDMI, D-Sub и DVI-D;
  • сетевого порта RJ-45;
  • трех аналоговых аудиоразъемов.
ASUS P8Z77-M

Компоновку можно признать удачной, за исключением малого количества аналоговых аудиовыходов. Зато, есть полный набор видеоразъемов, благодаря которым владельцы Ivy Bridge могут подключать три монитора одновременно. Вообще, возможности расширения новинки, в основном, базируются на характеристиках чипсета, так что о поддержке беспроводных сетей или интерфейса Thunderbolt приходится только мечтать. Из дополнительных контроллеров имеется лишь пара чипов Realtek: HD-аудиокодек ALC887 и гигабитный сетевой интерфейс RTL8111F.
