Обзор и тестирование системной платы MSI Z77A-G45 Gaming

В одном из предыдущих обзоров мы с вами познакомились с интересной системной платой MSI Z77A-GD65 Gaming, которая ориентирована на поклонников компьютерных видеоигр, а также пользователей, предъявляющих повышенные требования к возможностям разгона. Протестированный продукт оставил очень хорошие впечатления. Но кроме нее, в продуктовой линейке геймерских системных плат MSI присутствует еще одна интересная модель — Z77A-G45 Gaming, предназначенная для эксплуатации процессоров Intel LGA1155.

MSI Z77A-G45 Gaming

От своей «старшей сестры» новинка унаследовала все лучшие черты, а изменения в конструкции позволили ощутимо снизить стоимость без особого ущерба для функциональности и запаса прочности. Так ли это — вы узнаете из нашего обзора, а пока, предлагаем ознакомиться со спецификациями MSI Z77A-G45 Gaming.

Модель MSI Z77A-G45 Gaming
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2000*/2133*/2400*/2667*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16 (х16+х0, х8+х8)
1 PCI Express 2.0 x16@x4
4 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI, DVI-D и D-Sub
Количество подключаемых вентиляторов 5 (3x 4pin, 2х 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
10 x 2.0 (Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный, оптический
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопка Clear CMOS на задней панели, контакты V-Check Points для измерения напряжения


Комплект поставки

Системная плата MSI Z77A-G45 Gaming и набор дополнительных принадлежностей упакованы в картонную коробку, дизайн которой выполнен в стиле, едином для продуктов серии Gaming. Центральное место в оформлении занимает изображение дракона, который в восточной мифологии символизирует силу, мудрость и доброту. Помимо этого, на лицевой поверхности нанесены наименование модели, и несколько логотипов фирменных особенностей.

MSI Z77A-G45 Gaming

C обратной стороны приведены спецификации системной платы и дана информация о ключевых особенностях Z77A-G45 Gaming, таких как применение электронных компонентов военного класса надежности Military Class III, использование игрового сетевого контроллера Killer E2205 и наличие системы автоматического разгона OC Genie II.

MSI Z77A-G45 Gaming

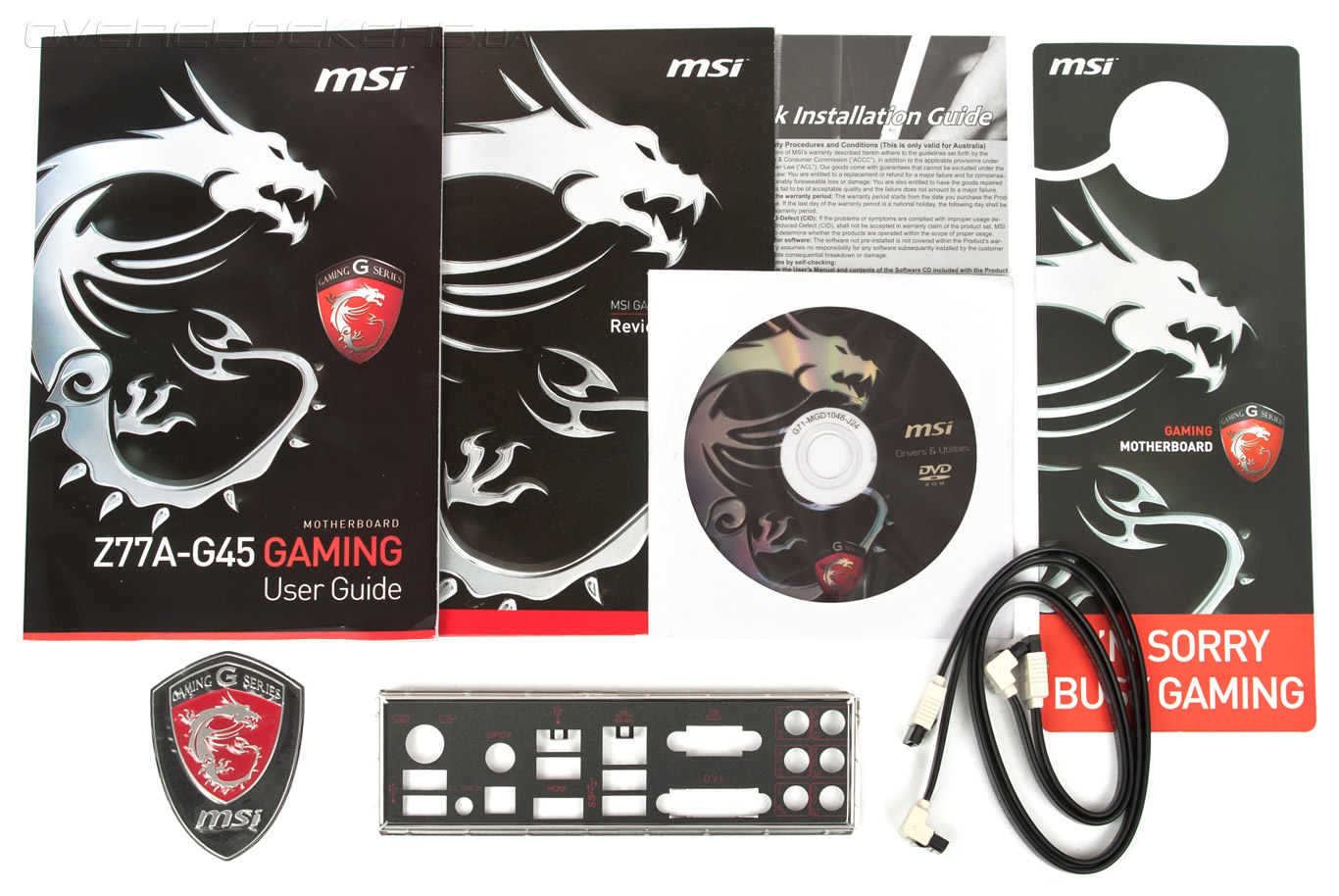

Комплект поставки новинки включает:
  • заглушку на заднюю панель I/O;
  • два кабеля SATA 6 Гбит/с;
  • мостик SLI;
  • набор коннекторов M-Connectors (не показан на фото);
  • диск с драйверами и дополнительным ПО;
  • инструкцию к материнской плате;
  • руководство к программному обеспечению;
  • буклет по сборке системы;
  • табличка на ручку двери «I’m sorry busy gaming»;
  • наклейка на корпус с логотипом серии Gaming.
MSI Z77A-G45 Gaming

Набор аксессуаров содержит все компоненты, необходимые для сборки системного блока. Правда, всего два кабеля SATA смотрятся несколько скромно.


Дизайн

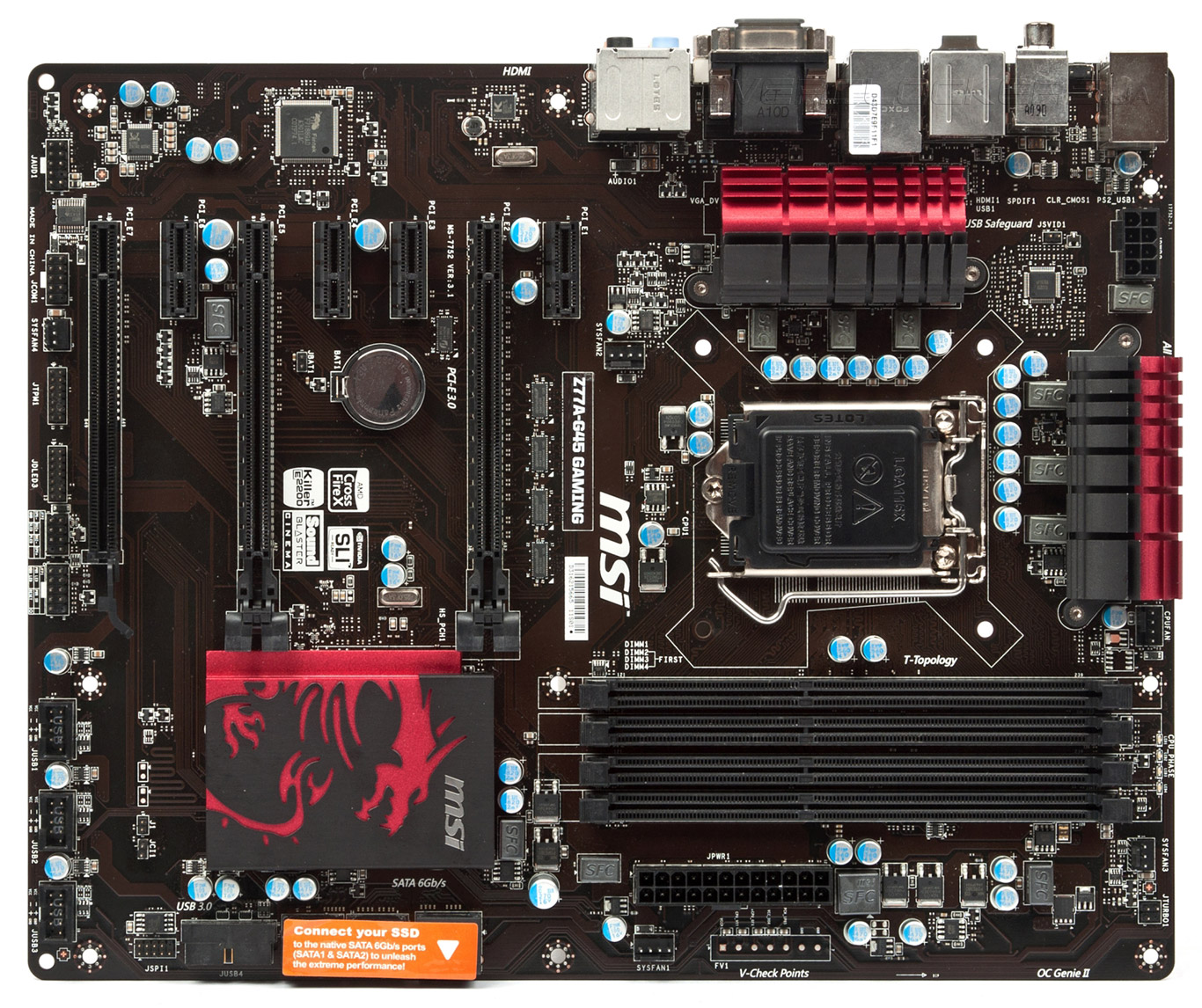

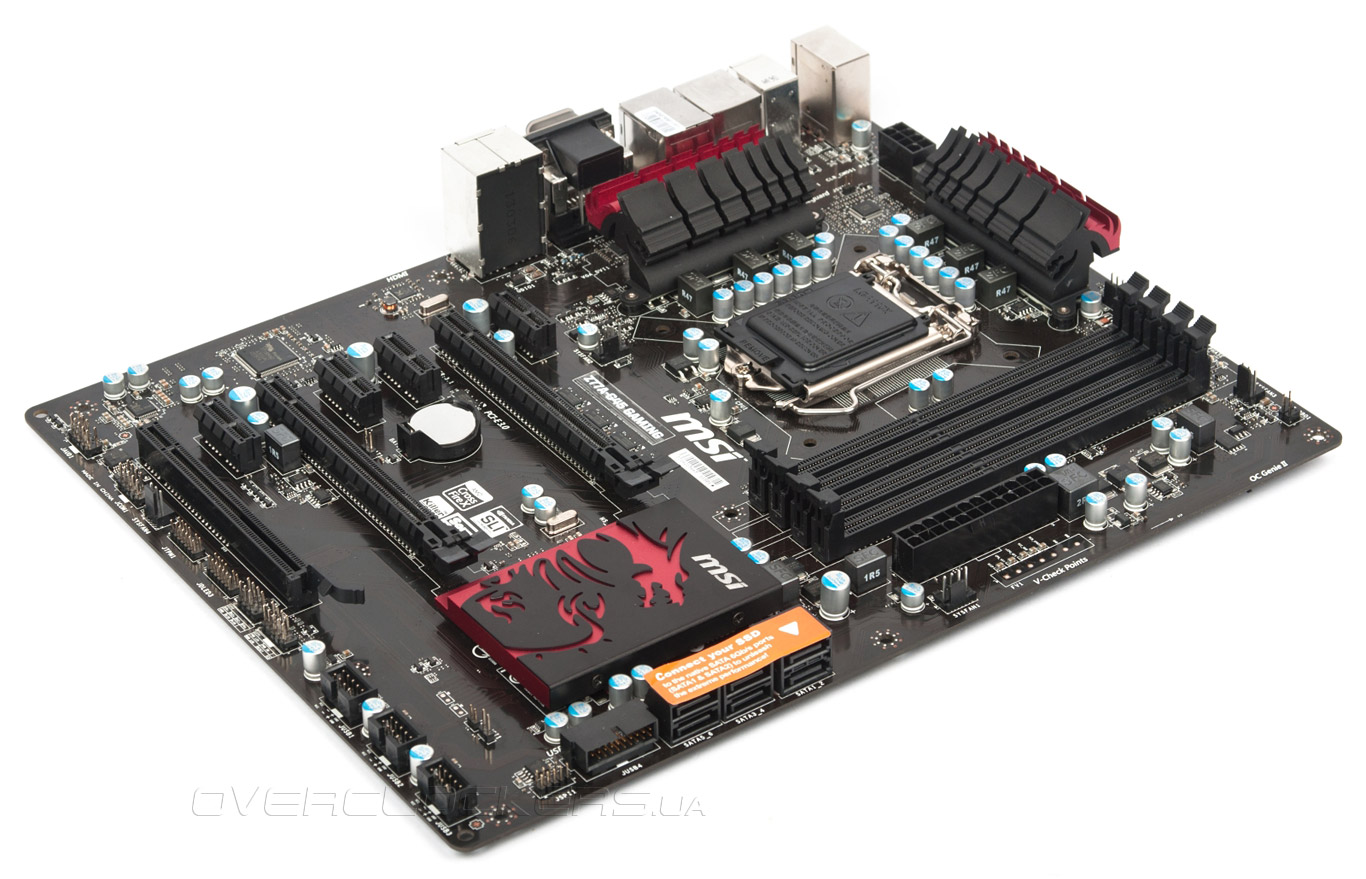

Материнская плата MSI Z77A-G45 Gaming выполнена в формате АТХ, что обуславливает классическую компоновку и удобное расположение основных компонентов.

MSI Z77A-G45 Gaming

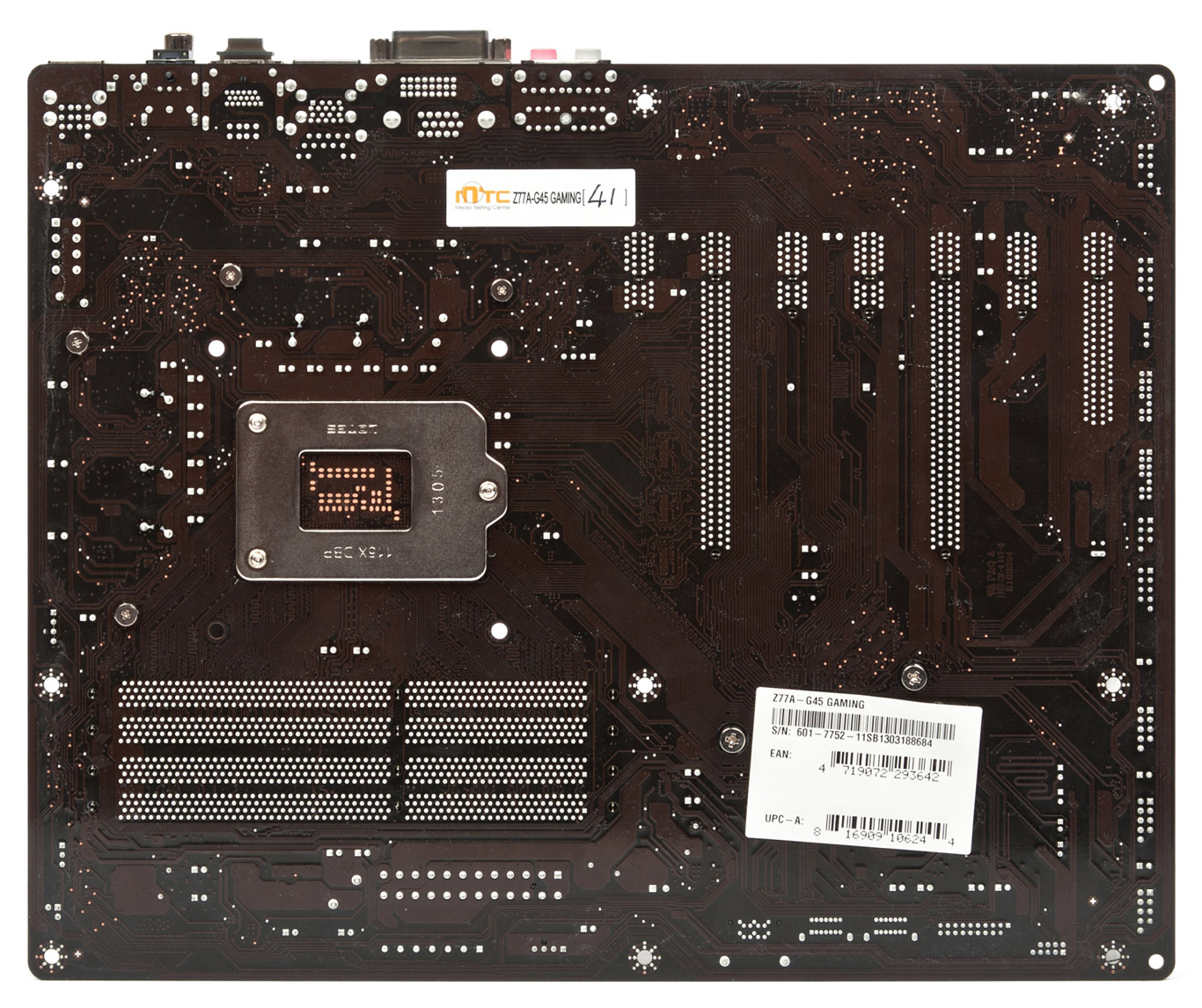

Обратная сторона РСВ практически лишена электронных компонентов, тем самым обеспечивает совместимость платы с кулерами, обладающими нестандартными усилительными пластинами.

MSI Z77A-G45 Gaming

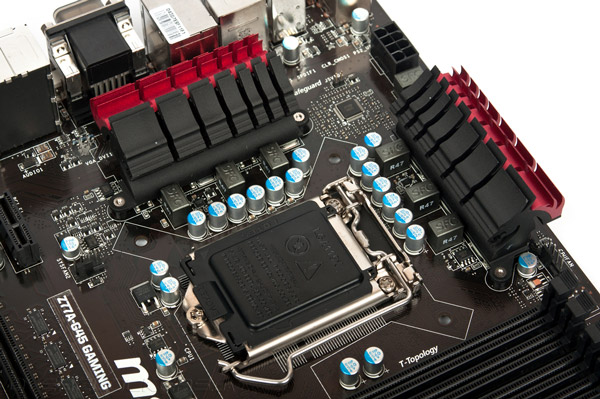

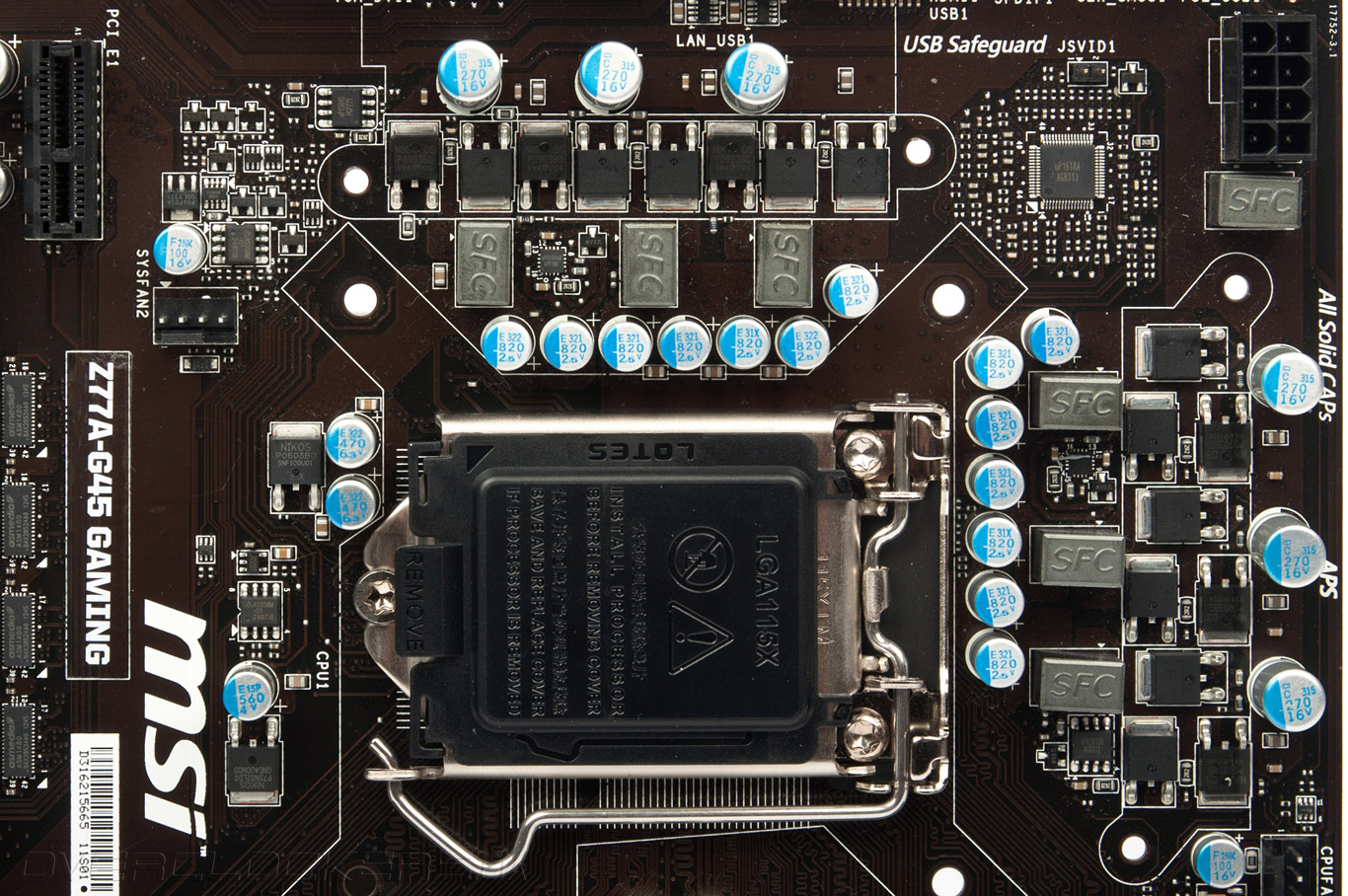

В преобразователе напряжения Z77A-G45 Gaming, построенном по шестиканальной схеме, использованы традиционные MOSFET, высококачественные конденсаторы с полимерным электролитом и катушки индуктивности закрытой конструкции. За формирование напряжения для процессорных ядер отвечают четыре фазы, еще один канал питает интегрированную видеокарту, а для встроенного северного моста служит отдельная фаза. Электричество к преобразователю напряжения подводится при помощи восьмиконтактного разъема EPS12V, управление возложено на цифровой ШИМ-контроллер up1618A, широко применяемый в системных платах MSI.

MSI Z77A-G45 Gaming

Среди возможностей ШИМ-контроллера числятся регулировка частоты переключения силовых элементов, компенсация падения напряжения в нагрузке, защита от превышения силы тока и отключение неиспользуемых фаз VRM во время простоя.

Система охлаждения силовых элементов состоит из пары отдельных радиаторов, профиль которых напоминает изображение все того же дракона.

MSI Z77A-G45 Gaming

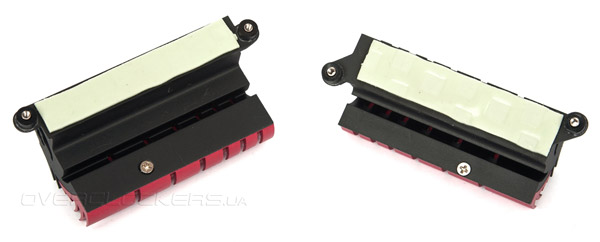

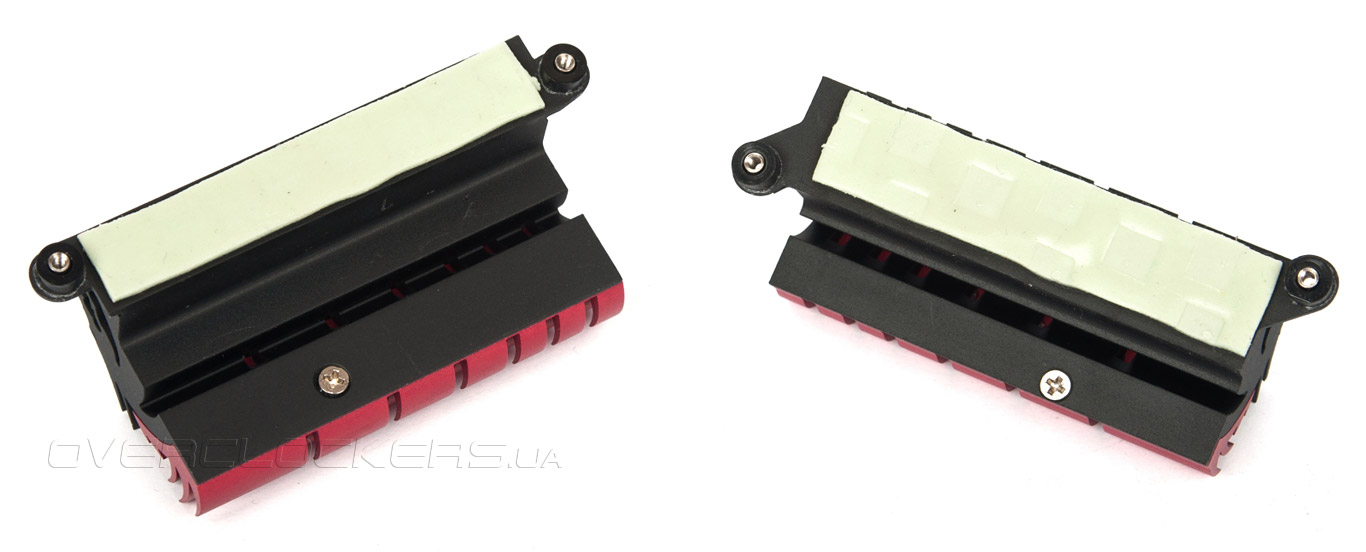

Для крепления используется надежные подпружиненные винты. В качестве термоинтерфейса применена белая пластичная масса, по консистенции напоминающая жевательную резинку.

MSI Z77A-G45 Gaming

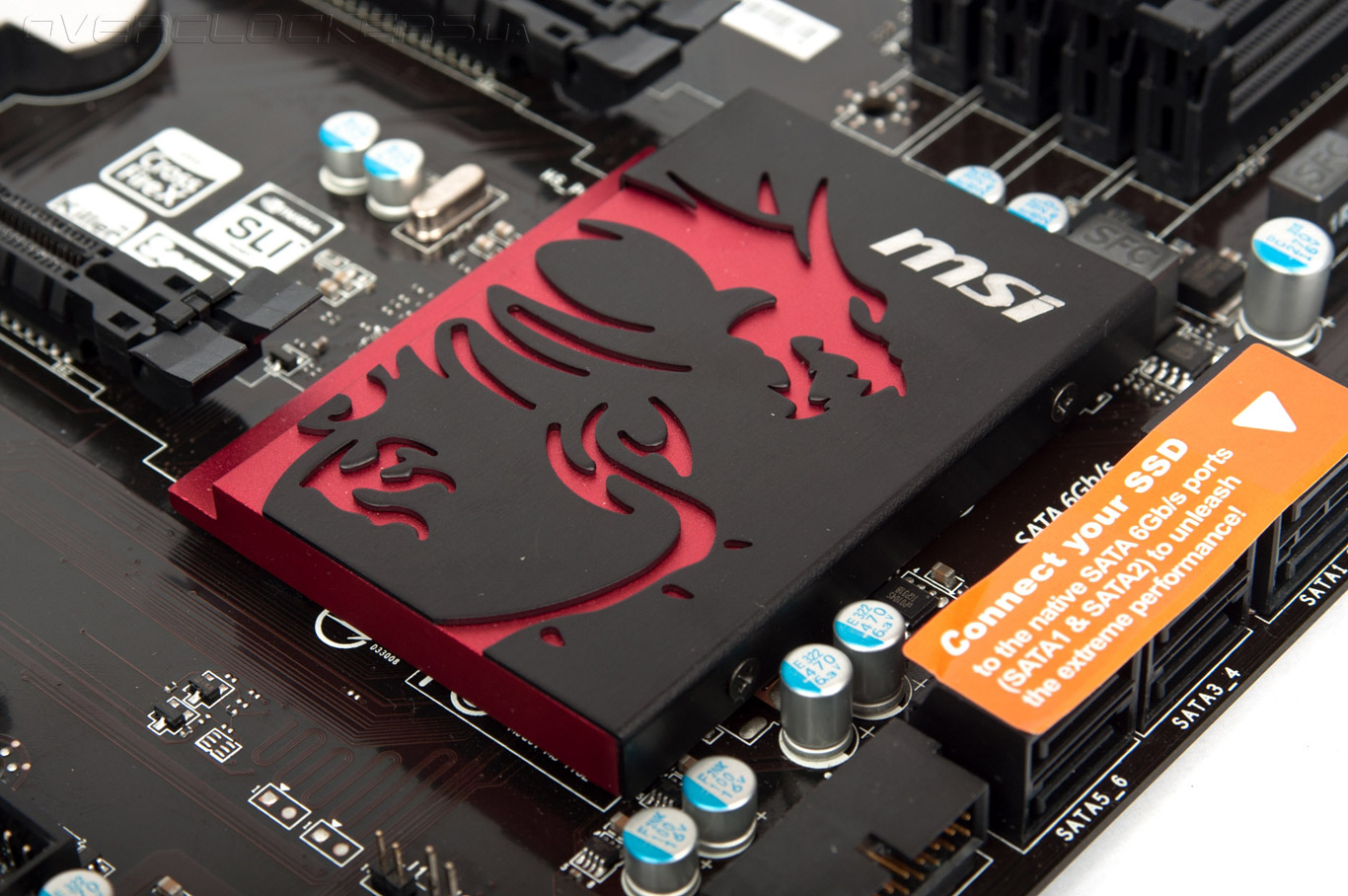

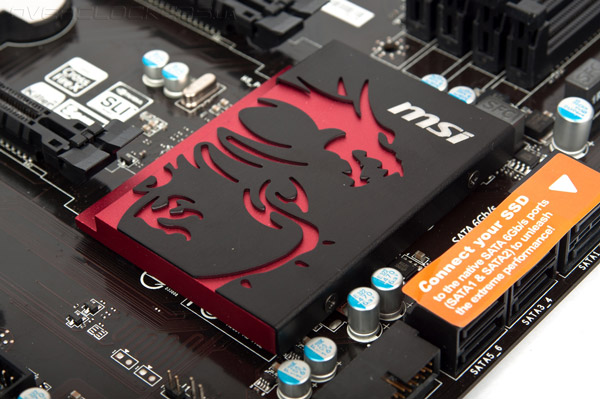

Тепло от микросхемы системной логики отводится небольшим плоским радиатором из легкого сплава, на который нанесено изображение сказочного ящера.

MSI Z77A-G45 Gaming

Несмотря на малую высоту и отсутствие ребер такая конструкция справляется с охлаждением чипсета, но только при условии организации вентиляции внутри системного блока. Для этих целей Z77A-G45 Gaming оснащена пятью разъемами для подключения вентилятора, три из которых — четырехконтактные, с поддержкой управления скоростью вращения при помощи ШИМ.

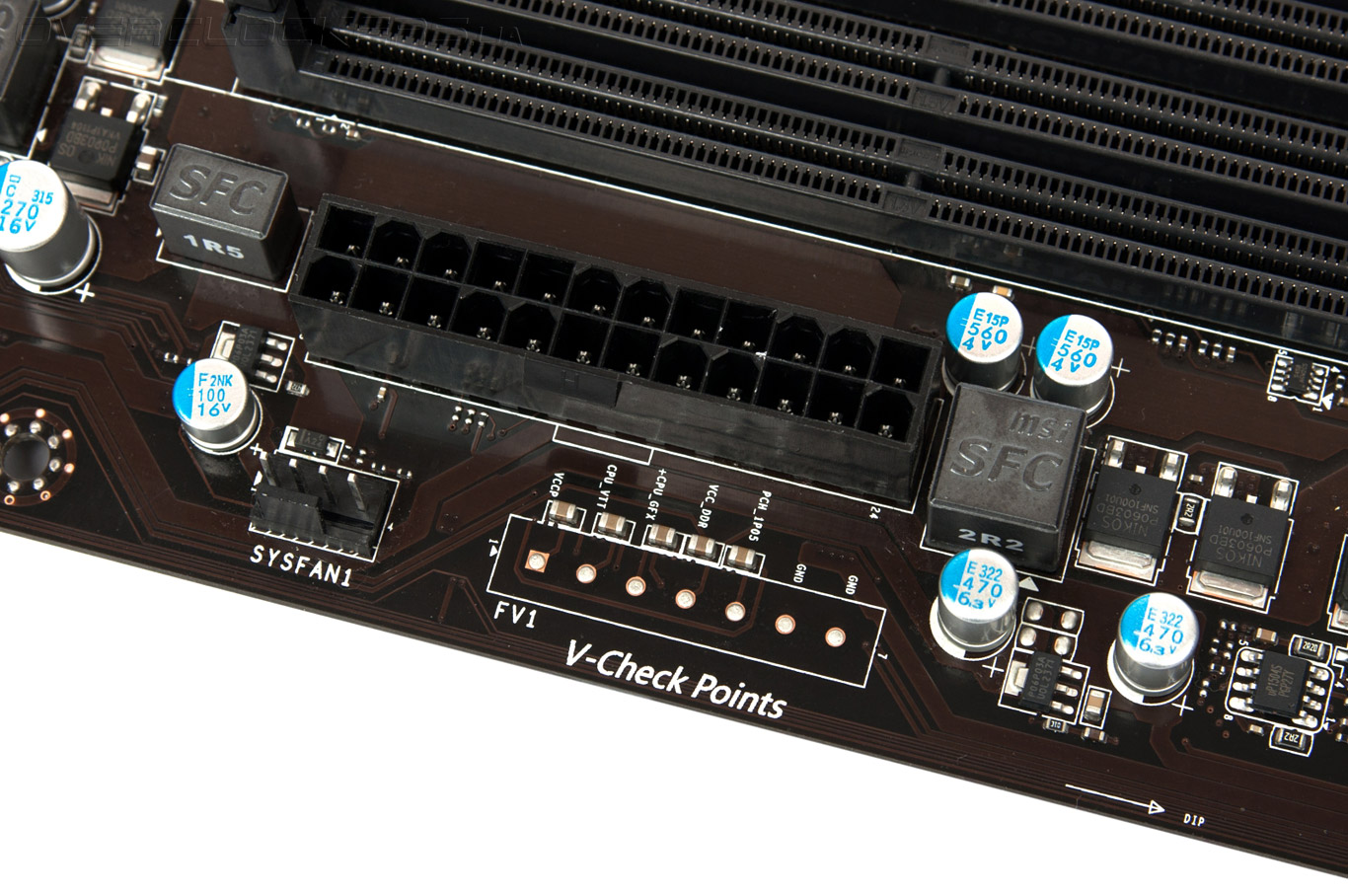

Что касается дополнительных возможностей, то в сравнении с MSI Z77A-GD65 Gaming новинка лишилась аппаратных кнопок включения и перегрузки, индикатора POST-кодов и резервной микросхемы с прошивкой. Главное, что осталась возможность измерения основных напряжений, правда, удобный разъем заменен обычными контрольными точками.

MSI Z77A-G45 Gaming

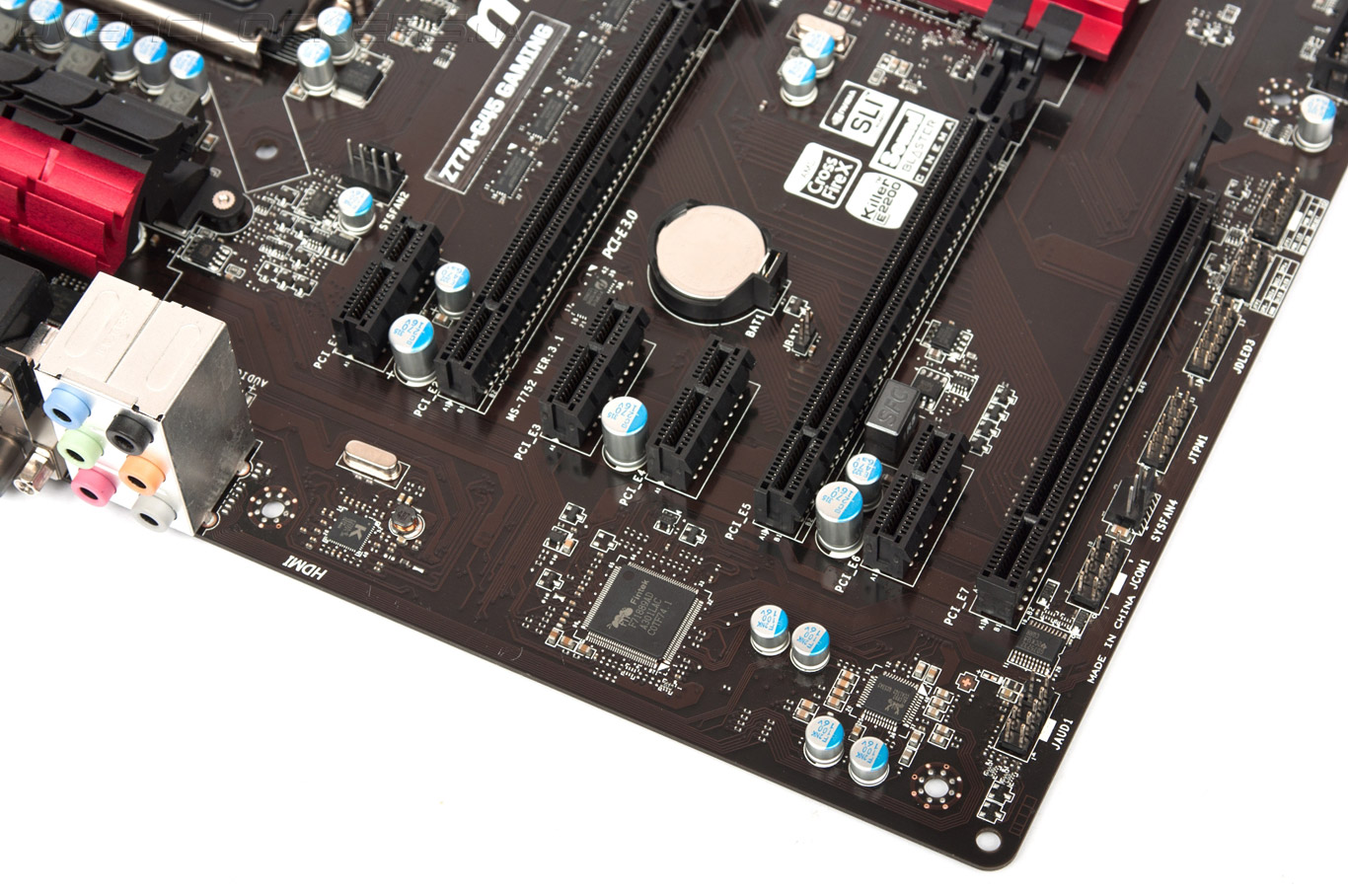

Использование старшего чипсета Intel Z77 Express наделяет MSI Z77A-G45 Gaming поддержкой любых процессоров Intel в конструктивном исполнении LGA1155, в том числе оверклокерских модификаций. Четыре слота DIMM могут принять модули DDR3 суммарным объемом 32 ГБ с рабочей частотой до 3000 МГц включительно. Для установки видеокарт служат два слота PCI Express 3.0 x16, которые могут работать в режимах «х16+х0» или «х8+х8», обеспечивая тем самым поддержку AMD CrossFireX и NVIDIA SLI. В третий разъем PCI Express 2.0 x16@x4 подключен к чипсету, так что его лучше использовать для установки платы расширения, нежели третьего графического адаптера. Кроме того, Z77A-G45 Gaming располагает четырьмя разъемами PCI-E 2.0 x1.

MSI Z77A-G45 Gaming

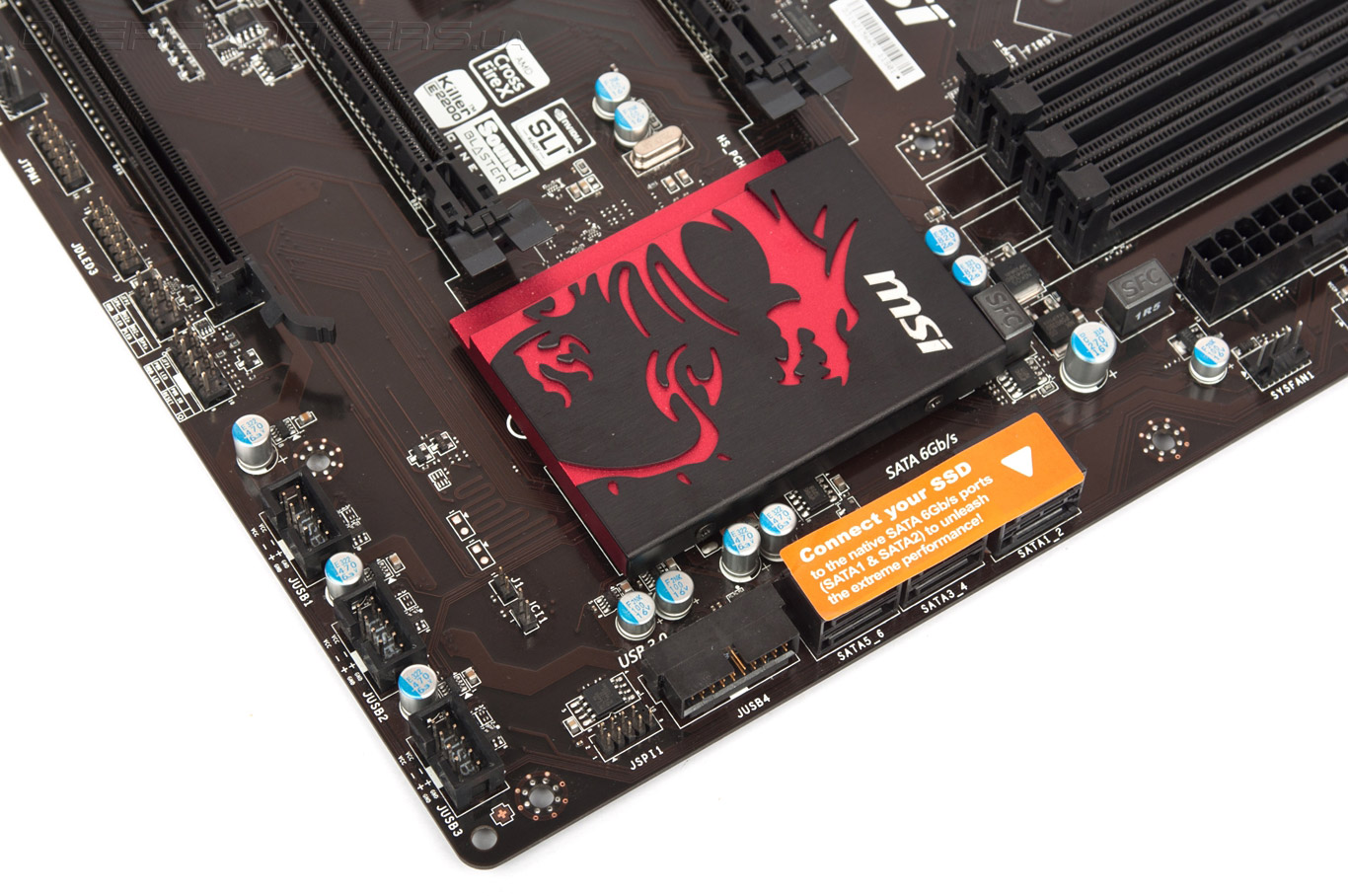

Дисковая подсистема новинки состоит из двух чипсетных портов SATA 6 Гбит/с и четырех SATA 3 Гбит/с. Разъемы SATA имеют горизонтальное расположение, что обеспечивает удобство подключения кабелей в случае установки топовых моделей видеокарт.

MSI Z77A-G45 Gaming

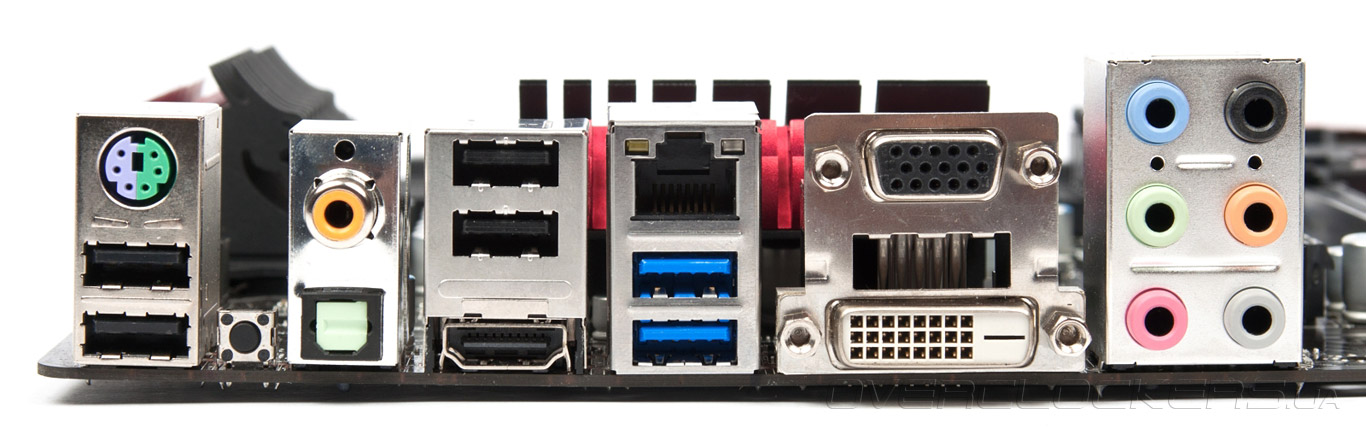

На задней панели новинки находятся:
  • комбинированный порт PS/2;
  • кнопка Clear CMOS;
  • четыре USB 2.0 и два USB 3.0;
  • коаксиальный и оптические порты S/PDIF;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • сетевая розетка RJ-45;
  • шесть аналоговых аудиовыходов.
MSI Z77A-G45 Gaming

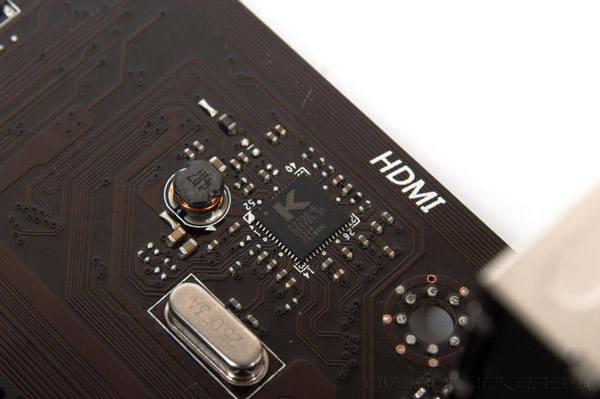

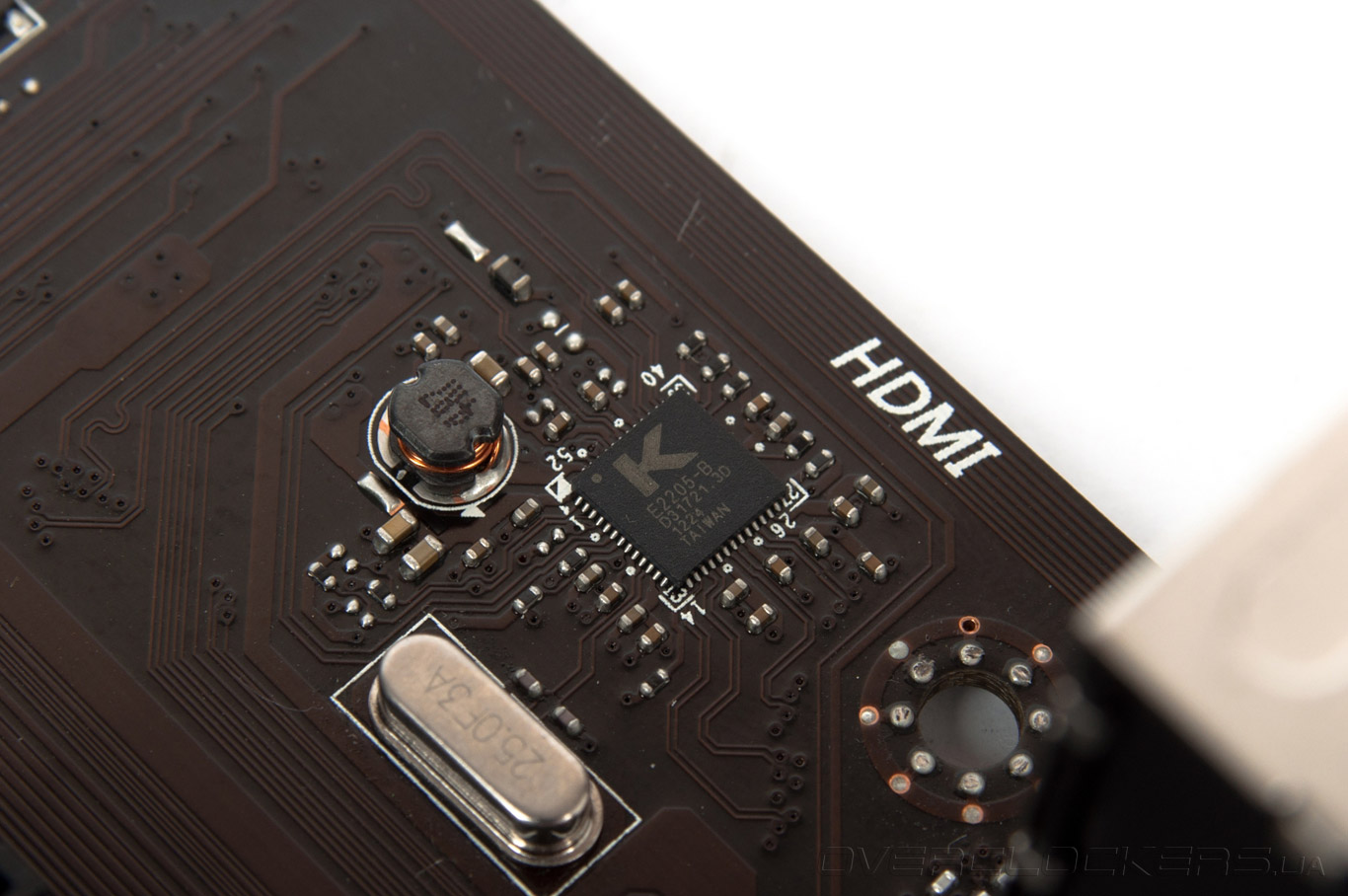

Все три видеовыхода могут работать одновременно, но только при установке процессоров Intel Ivy Bridge, а в случае необходимости можно включить функцию Lucid Virtu MVP, которая объединяет ресурсы встроенной и дискретной видеокарт. Звуковая подсистема стандартная, основанная на HD-аудиокодеке Realtek ALC892, тогда как про сетевую плату следует сказать отдельно. В качестве контроллера локальной сети используется микросхема Killer E2205 производства Qualcomm Atheros,

MSI Z77A-G45 Gaming

Вместе с программным обеспечением Killer Network Manager этот чип обеспечивает интеллектуальное управление пропускной способностью, автоматически распознает и присваивает высший приоритет трафику игровых приложений.
