Обзор и тестирование материнской платы MSI X99S Gaming 7 для процессоров Intel Haswell-E с разъемом Socket LGA2011-3

Не так давно компания Intel представила высокопроизводительные процессоры Haswell-E, для которых потребовались материнские платы с новым разъемом LGA2011-3. Несовместимость новинок с инфраструктурой LGA2011, используемой для эксплуатации Ivy Bridge-E и Sandy Bridge-E, объясняется применением нового типа ОЗУ DDR4 и реорганизацией подсистемы электропитания центрального процессора. Среди материнских плат, предназначенных для эксплуатации новейших Intel Haswell-E, MSI X99S Gaming 7 появилась в нашей тестовой лаборатории одной из первых.

MSI X99S Gaming 7


Принадлежность новинки к серии Gaming определяет наличие ряда функций, которые понравятся любителям компьютерных игр, а также увеличенный запас прочности, необходимый для успешного разгона. Спецификации системной платы представлены в следующей таблице:

Модель MSI X99S Gaming 7
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 4 DIMM DDR4 SDRAM 2133/2200*/2400*/2600*/2666*/2750*/3000*/3110*/3333* (OC), максимум 128 ГБ
Слоты PCI-E 4 x PCI Express 3.0 x16 (x16+x0+x0+x0x16+x16+x0+x0, x16+x16+x0+x8, x8+x8+x8+x0)
2 x PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (2 разъема на задней панели, Intel X99)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
4 x 3.0 (4 разъема на задней панели, VIA VL805)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
SATA Express 1 (Intel X99)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA), Texas Instruments OPA1652
S/PDIF 1 (Оптический)
Встроенная сеть Killer E2205 (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 204
Дополнительные возможности Gamig Device Port, MultiBIOS II, USB Audio Power, кнопки включения и перезагрузки, клавиша Clear_CMOS, индикатор кодов POST, разъем M.2, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

В розничную продажу материнская плата поставляется в крупной картонной коробке, лицевую сторону которой украшает изображение дракона — символа семейства продуктов MSI Gaming.

MSI X99S Gaming 7

C обратной стороны упаковки приведены краткие технические характеристики рассматриваемого решения и конфигурация интерфейсов на задней панели, а также представлена информация о ключевых особенностях X99S Gaming 7, многие из которых хорошо знакомы нам по обзорам «материнок» MSI игровой серии. Так, новинка располагает звуковой подсистемой Audio Boost 2, обеспечивающей повышенное качество воспроизведения, для подключения к сети Gigabit Ethernet используется продвинутый контроллер Killer E2200 производства Qualcomm Atheros, который вместе с ПО Killer Network Manager позволяет управлять полосой пропускания и приоритетами доступа приложений в сеть. Также, нельзя не отметить технологию USB Audio Power, которая обеспечивает стабильное напряжение на портах USB, что важно при подключении внешних звуковых карт, и поддержку накопителей SSD форм-фактора NGFF.

MSI X99S Gaming 7

В комплекте поставки MSI X99S Gaming 7 нашлось место для:

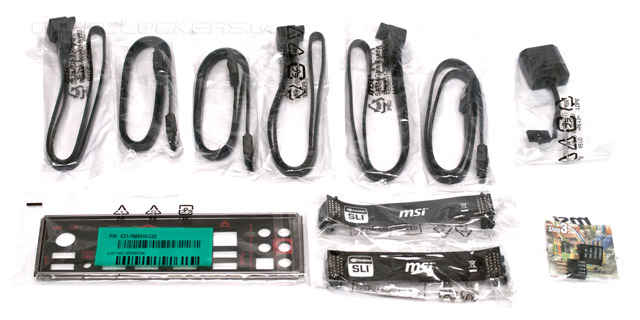

  • заглушки на заднюю панель I/O Shield;
  • шести кабелей SATA 6 Гбит/с;
  • двух мостиков NVIDIA SLI;
  • набора коннекторов M-Connectors;
  • переходника для подключения дополнительного питания к встроенной аудиокарте.
MSI X99S Gaming 7

Кроме того, в набор аксессуаров включены:

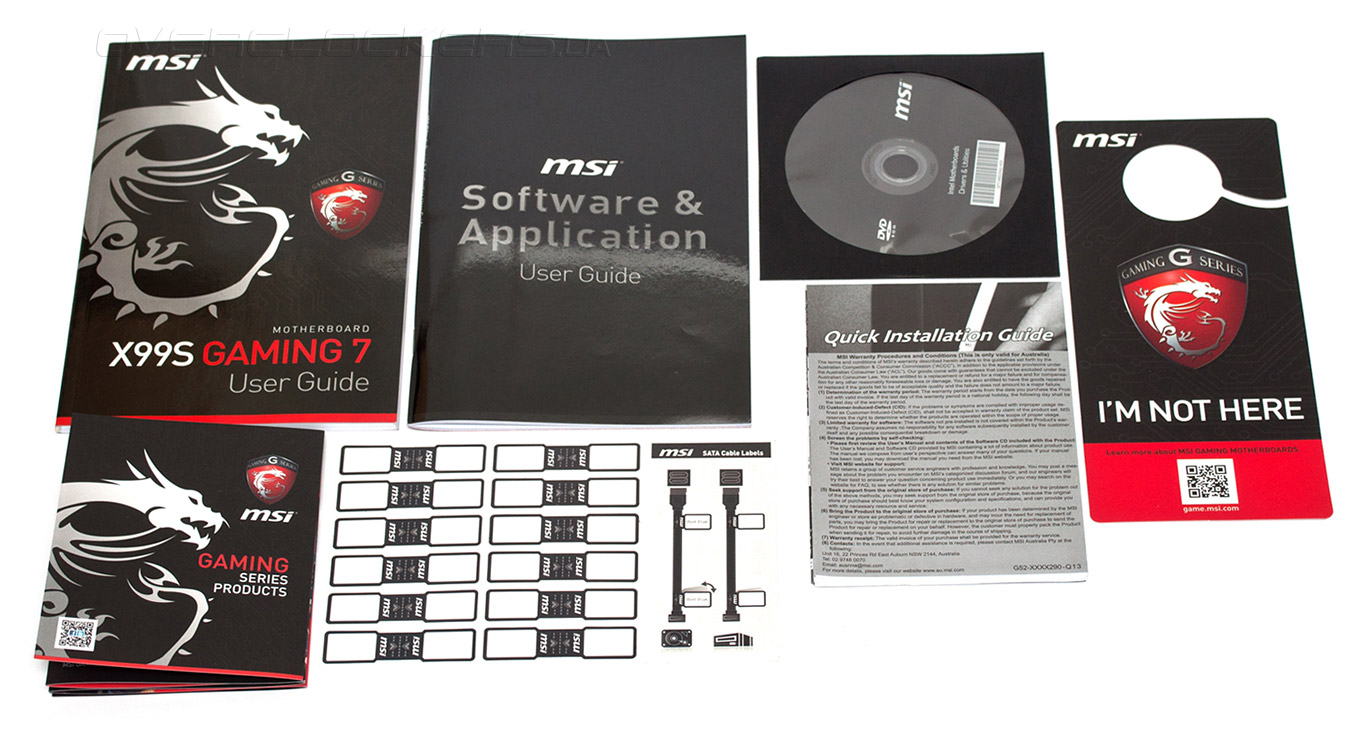

  • DVD-диск с драйверами и ПО;
  • руководство пользовался;
  • инструкция по работе с фирменным программным обеспечением;
  • буклет по быстрой сборке системного блока;
  • табличка на ручку двери «I’m sorry busy gaming»;
  • набор наклеек для маркировки интерфейсных кабелей;
  • рекламный буклет по продукции серии Gaming.
MSI X99S Gaming 7


Внешний вид

Компоновка MSI X99S Gaming 7 заметно отличается от той, что мы привыкли видеть в «материнках» для процессоров Intel в исполнении LGA1150, зато, пользователи, имевшие дело с платформой LGA2011, заметят в новинке множество знакомых черт. С двух сторон процессорный разъем LGA2011-3 окружают по четыре разъема DIMM для установки модулей ОЗУ стандарта DDR4. Их тактовая частота может достигать 3333 МГц, а максимальный объем — внушительных 128 ГБ.

MSI X99S Gaming 7

Размеры полностью соответствует требованиям стандарта АТХ. С обратной стороны РСВ можно наблюдать значительнее количество электронных компонентов, а в районе процессорного сокета видна металлическая полоска, под которой, очевидно, скрываются силовые элементы VRM.

MSI X99S Gaming 7

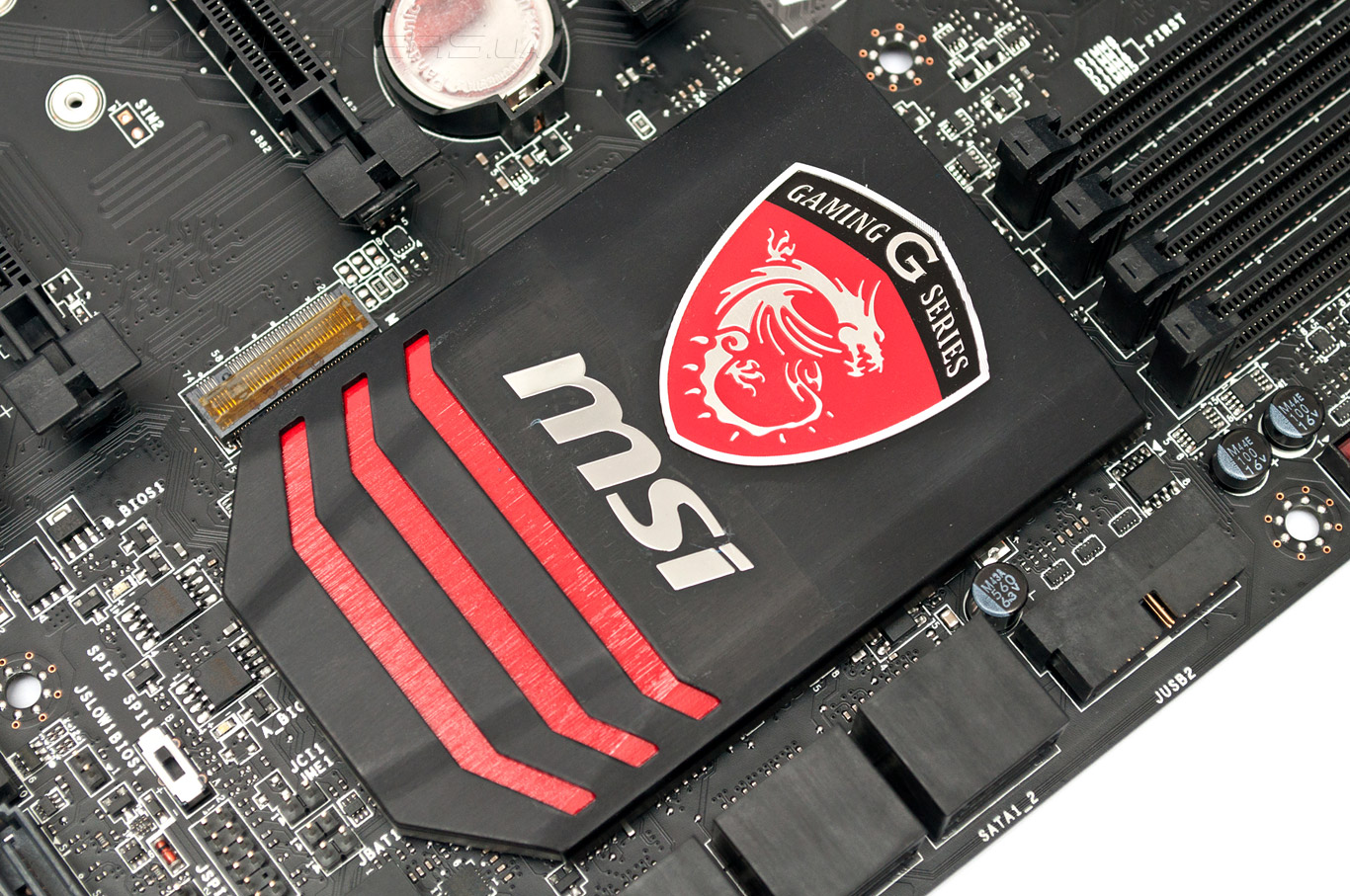

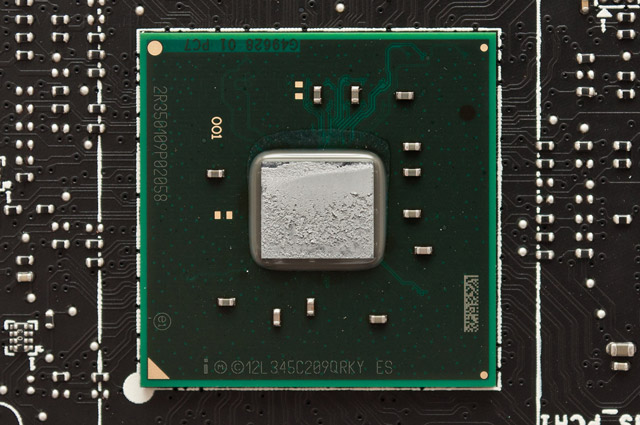

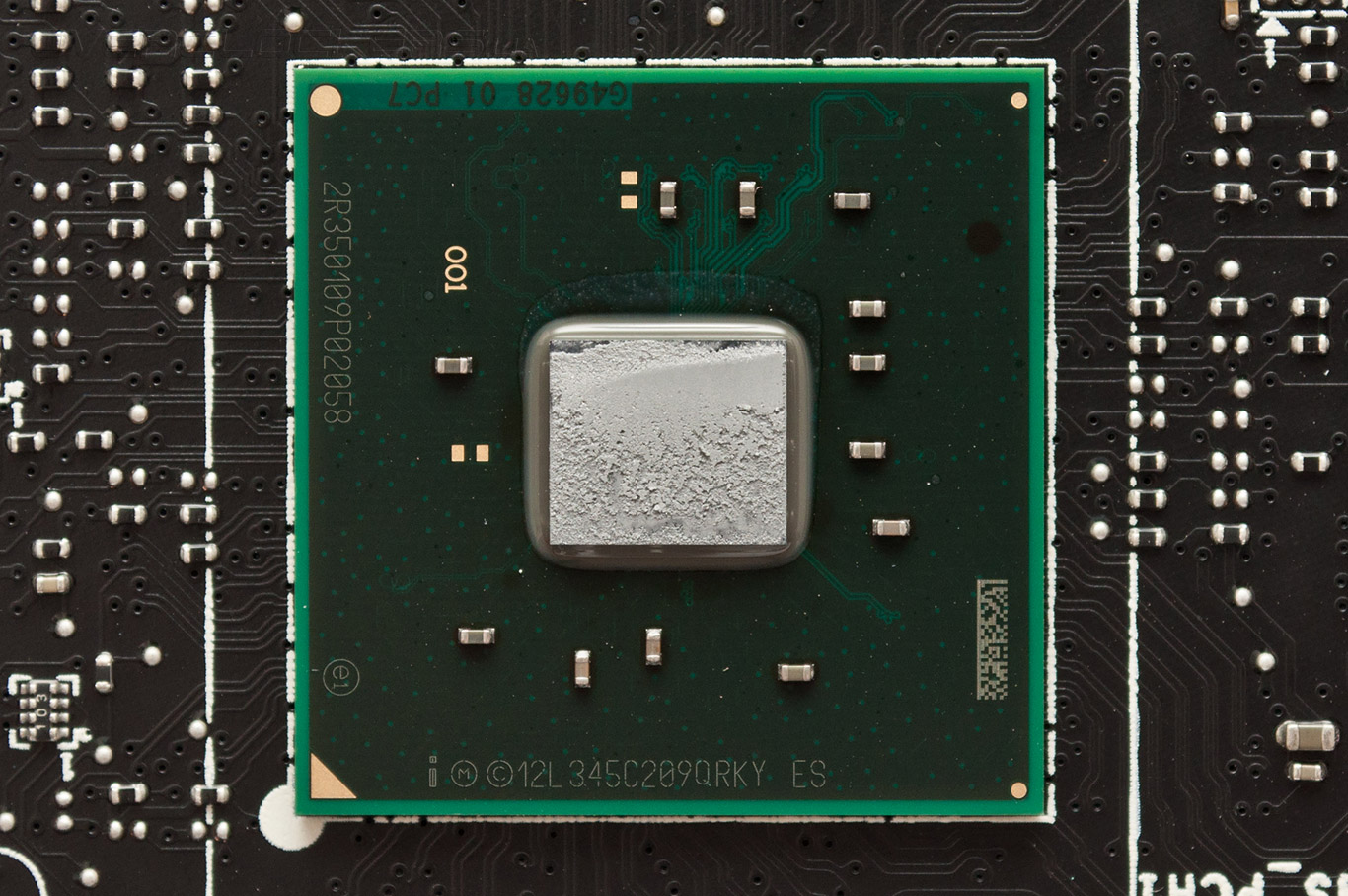

В основе материнской платы лежит чипсет Intel X99, состоящий из единственной микросхемы PCH (Platform Communication Hub). Чип выполнен в корпусе FCBGA836, его тепловой пакет не превышает 6,5 Вт.

MSI X99S Gaming 7

Благодаря невысокому TDP для охлаждения системной логики используется небольшой плоский радиатор, который отлично справляется со своими обязанностями при любых режимах эксплуатации.

MSI X99S Gaming 7

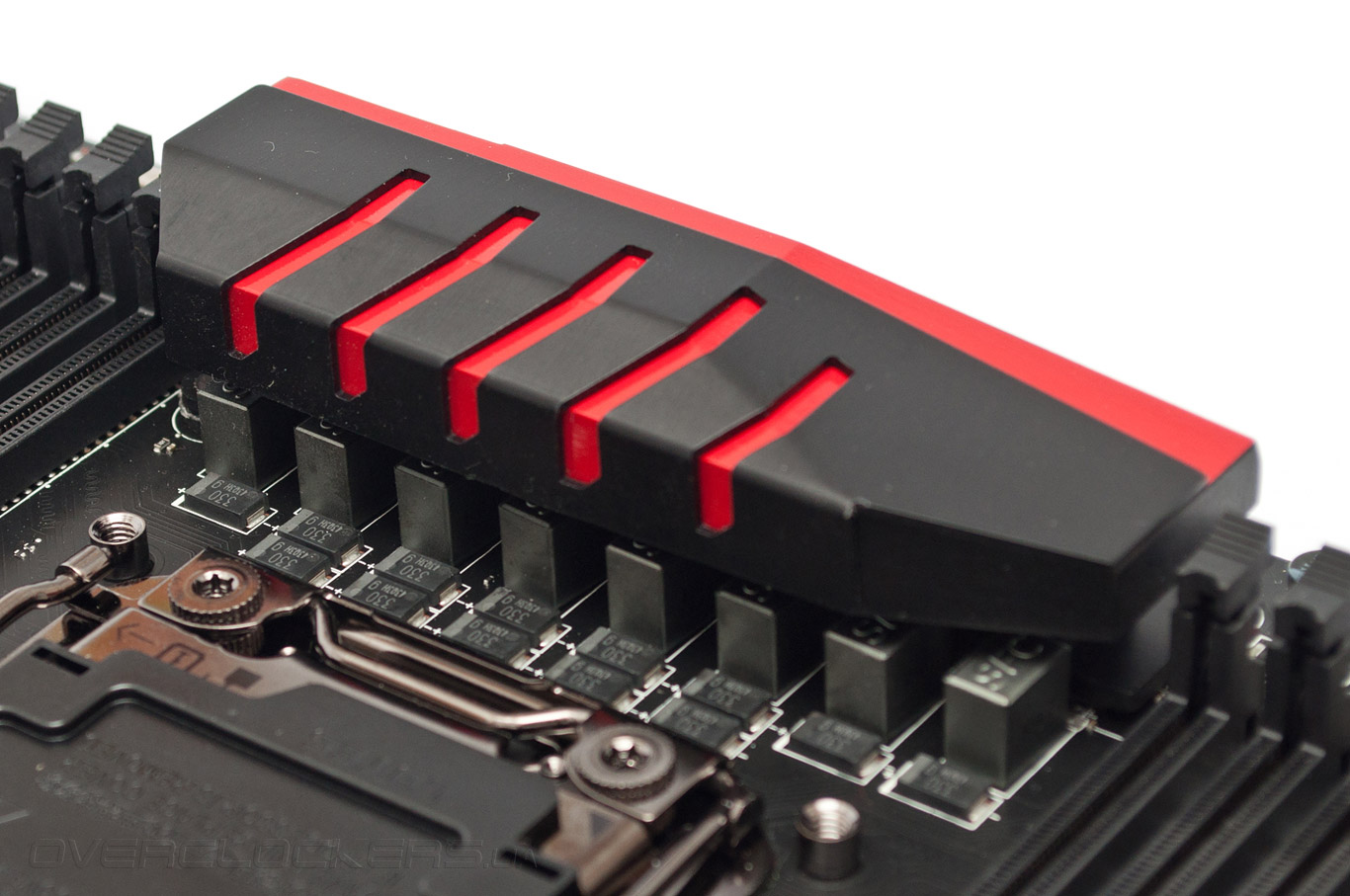

Для подключения вентиляторов материнская плата располагает пятью четырехконтактными разъемами с поддержкой управления скоростью вращения посредством ШИМ. Тепло от силовых элементов подсистемы питания отводится при помощи массивного охладителя. Честно говоря, с точки зрения эффективности «монолитный брусок» смотрится куда менее предпочтительно, чем радиатор с развитым оребрением, тем не менее, перегрева VRM не наблюдалось даже при разгоне.

MSI X99S Gaming 7

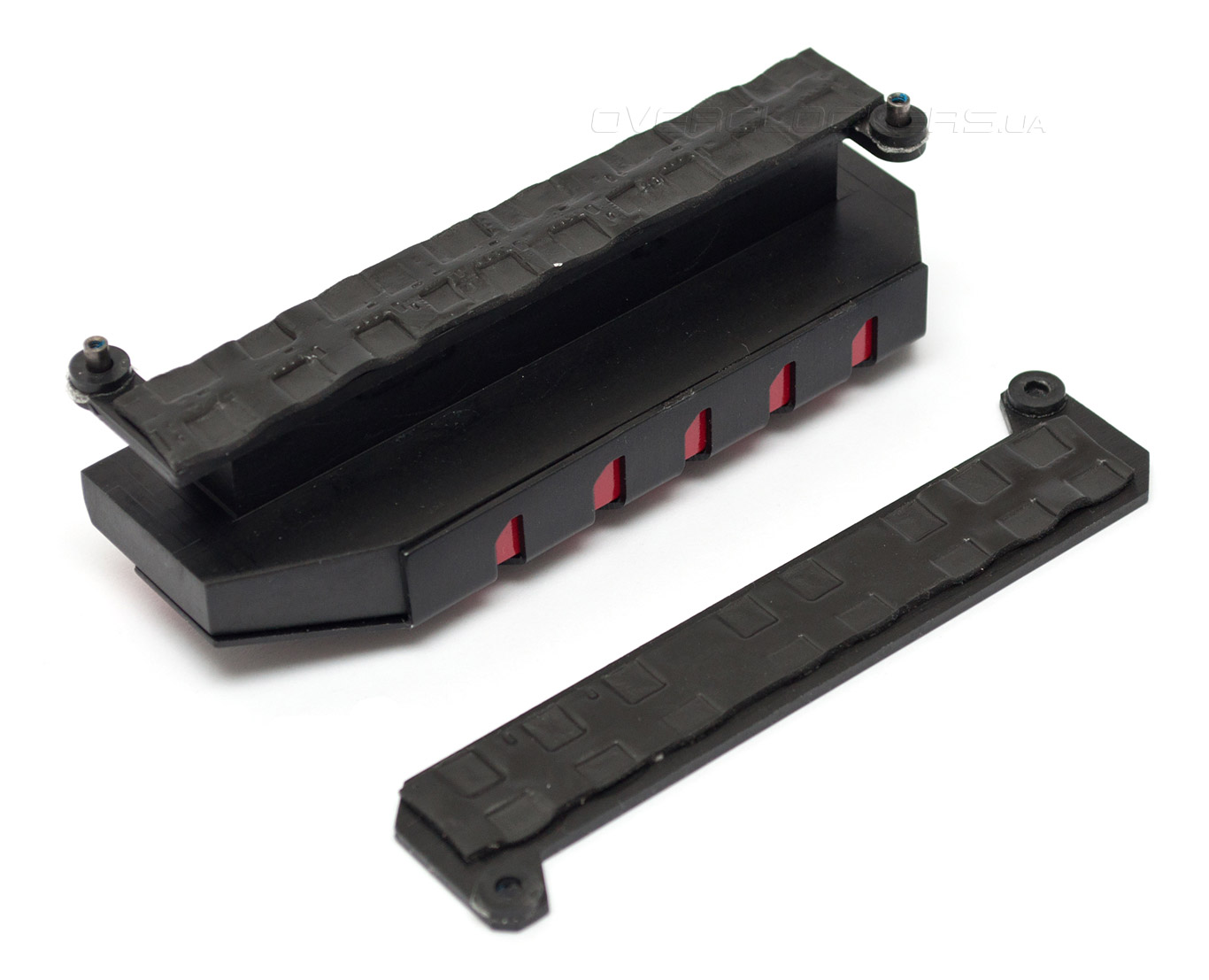

Система охлаждения имеет надежное винтовое крепление, а находящаяся с обратной стороны усилительная пластина не только предотвращает деформацию текстолита, но и отводит тепло от электронных компонентов, расположенных с обратной стороны PCB.

MSI X99S Gaming 7

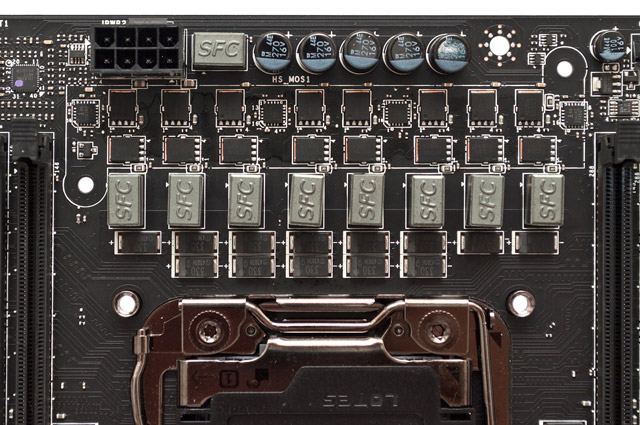

Силовая подсистема MSI X99S Gaming 7 спроектирована с заметным запасом прочности. Дополнительное питание подводится с помощью восьмиконтактного разъема, а сам узел VRM, формирующий напряжение VCCIN, построен по восьмиканальной схеме. В каждой из его фаз применяется по два классических MOSFET с низким сопротивлением открытого канала, а управление преобразователем напряжения возложено на шестиканальный ШИМ-контроллер ISL6388, в этом ему помогают четыре микросхемы-удвоителя фаз ISL6611A.

MSI X99S Gaming 7

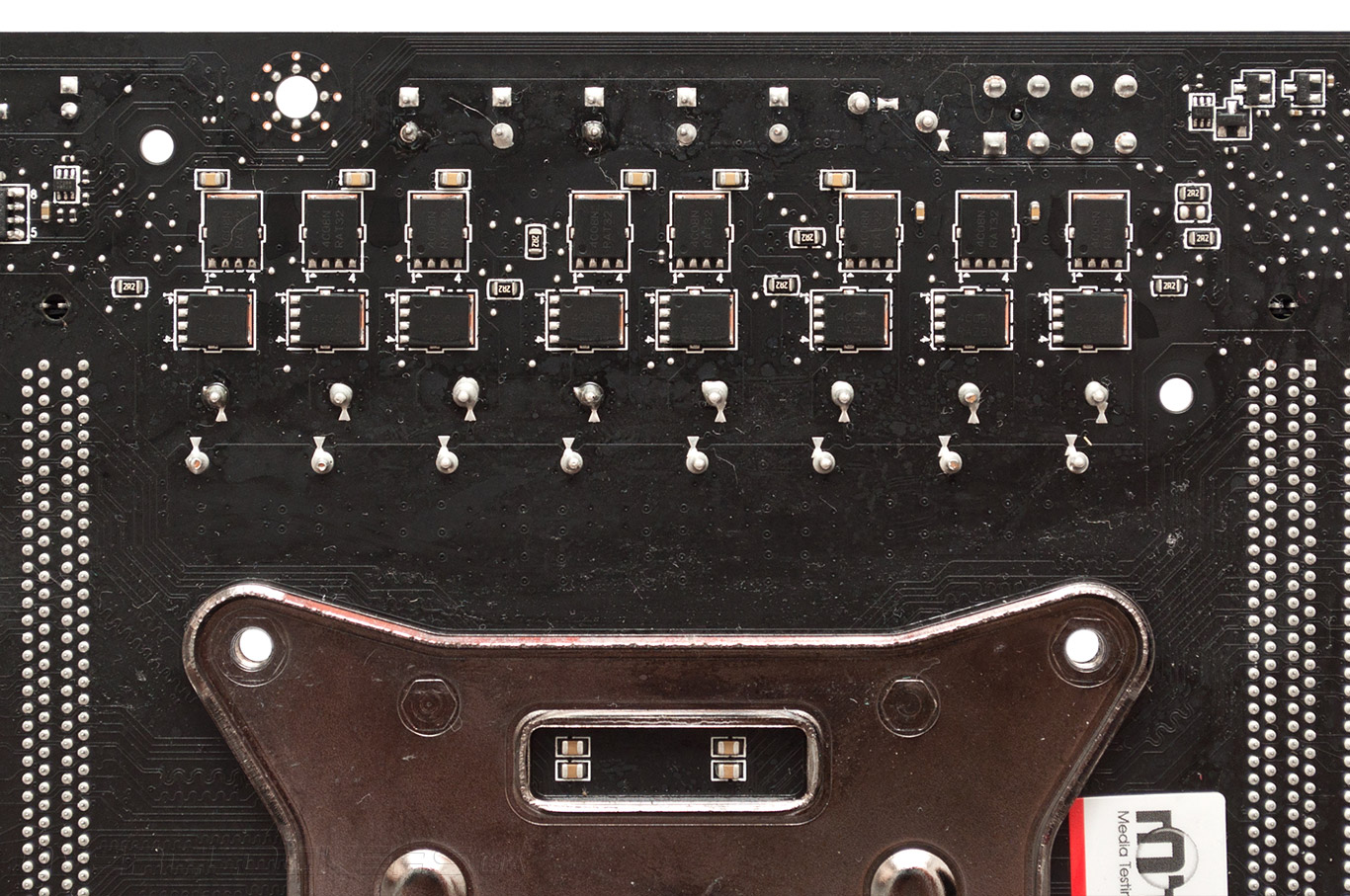

C обратной стороны платы находится половина силовых элементов VRM, за охлаждение которых отвечает металлическая пластина, так что о перегреве можно не беспокоиться, во всяком случае, в штатном режиме и при разгоне под воздушными кулерами.

MSI X99S Gaming 7

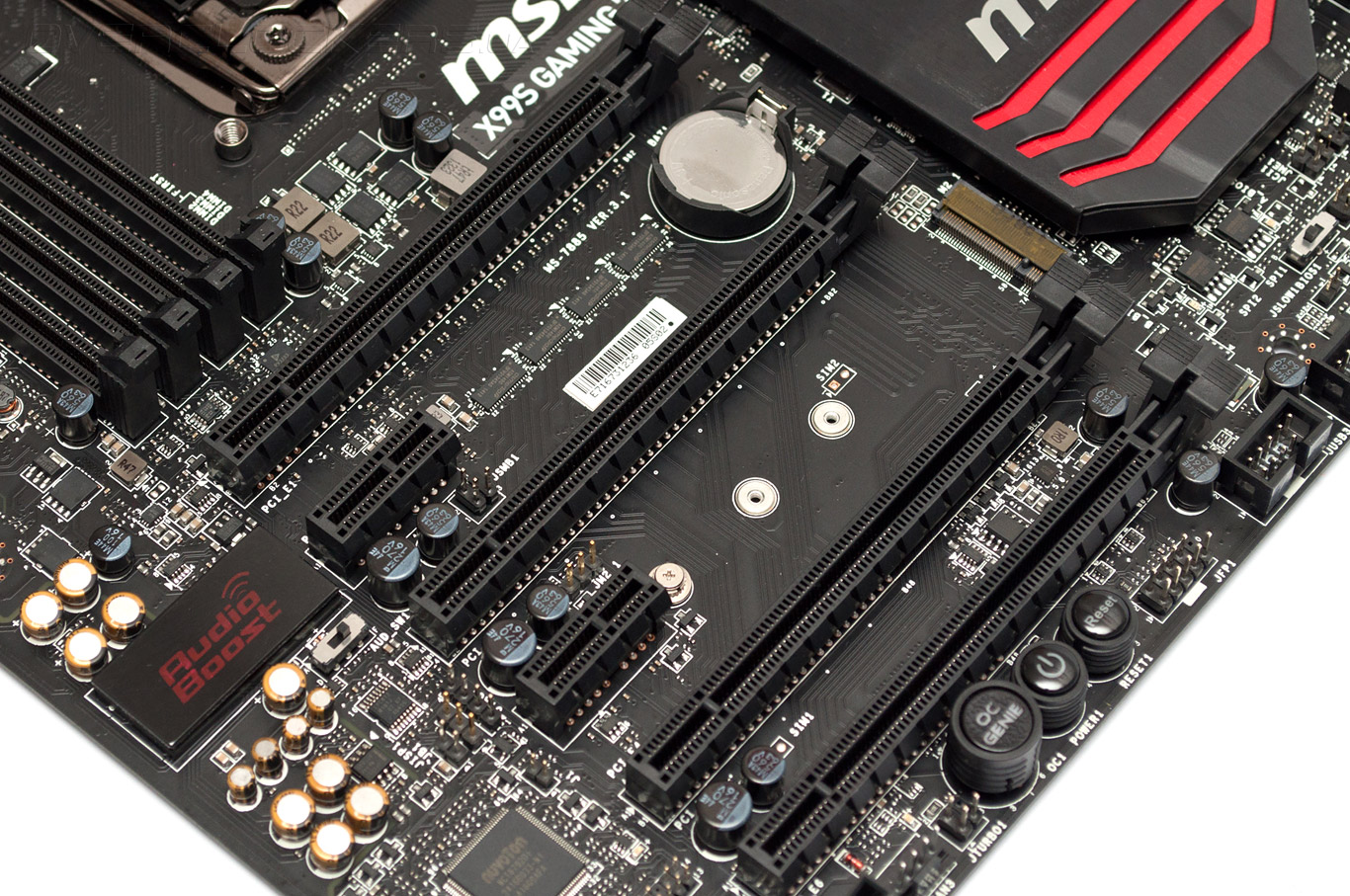

Для установки графических ускорителей MSI X99S Gaming 7 оснащена четырьмя разъемами PCI Express 3.0 x16, которые могут работать в режимах «x16+x0+x0+x0», «x16+x16+x0+x0» и «x16+x16+x0+x8», обеспечивая максимальное быстродействие связок видеокарт AMD CrossFireX и NVIDIA SLI. Для владельцев процессоров Intel i7-5820K, у которых количество линий PCI-E 3.0 ограничено до 28, будут доступны схемы «x16+x0+x0+x0», «x16+x8+x0+x0» и «x8+x8+x8+x0». Между вторым и третьим портами PCI Express 3.0 x16 находится разъем М.2, предназначенный для инсталляции твердотельных накопителей в форм-факторе NGFF. Функциональность материнской платы можно разнообразить за счет установки плат расширения, для этих целей служат два порта PCI Express 2.0 x1.

MSI X99S Gaming 7

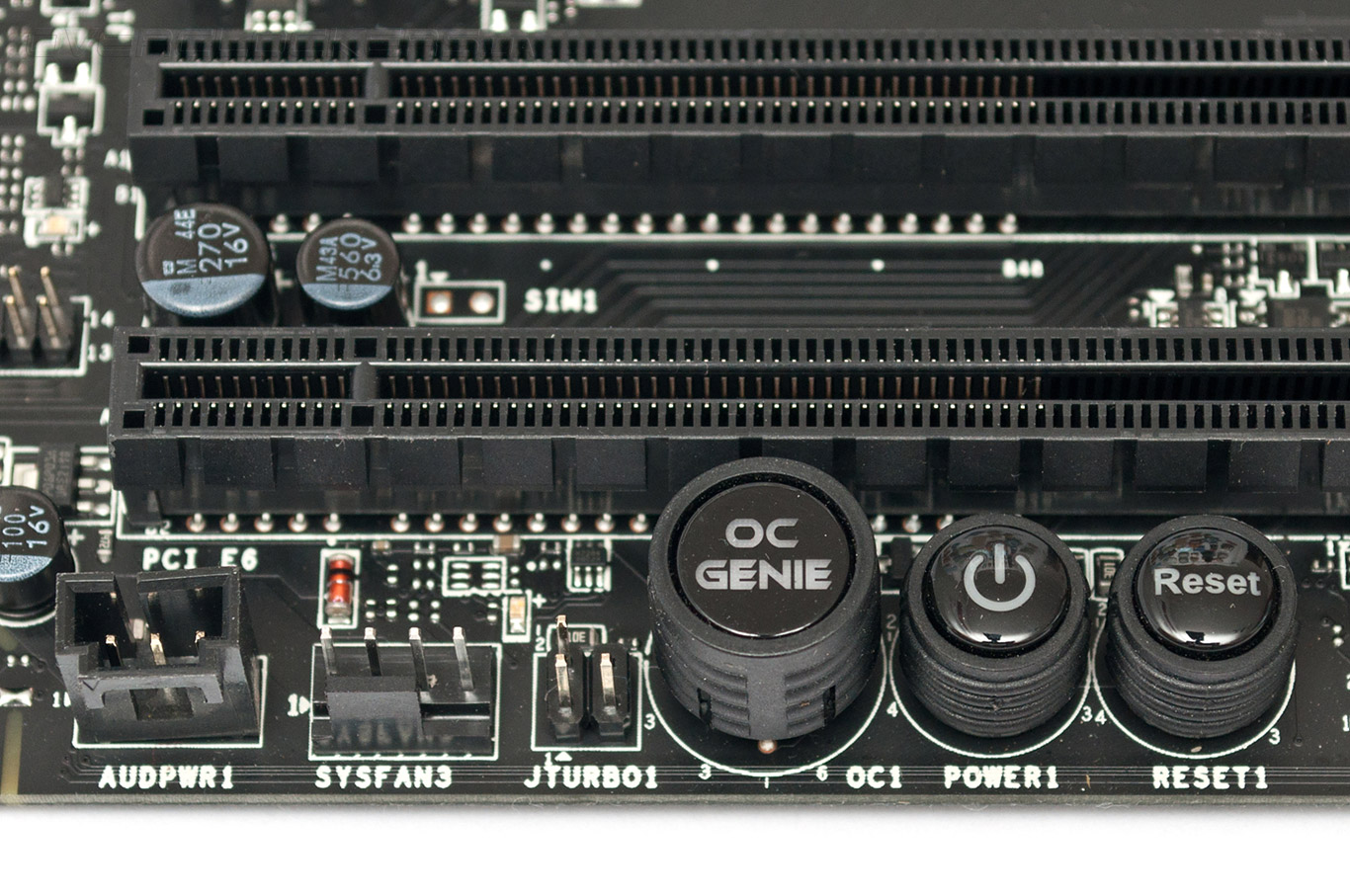

Новинка оснащена аппаратными кнопками включения и перегрузки, а также клавишей OC Genie, запускающей одноименную технологию автоматического разгона.

MSI X99S Gaming 7

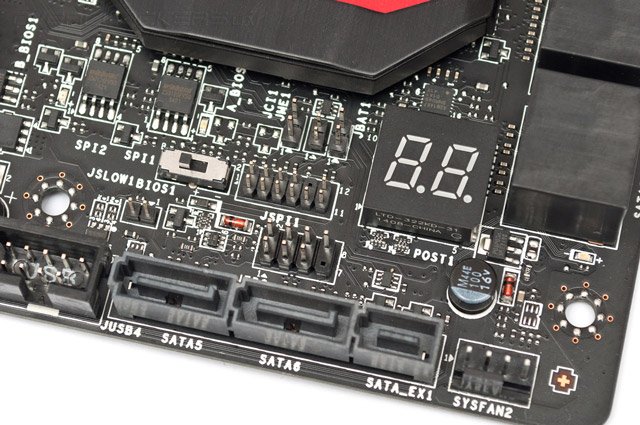

На нижнем крае материнской платы находится светодиодный индикатор кодов POST, отображающий температуру центрального процессора после окончания инициализации UEFI, и пара микросхем флеш-памяти, в которых хранится управляющий микрокод. Рядом с ними находится переключатель, отвечающий за выбор EEPROM. Здесь же расположен разъем SATA Express, сопряженный с парой чипсетах портов SATA 6 Гбит/с, которые автоматически отключаются при установке накопителя в слот М.2.

MSI X99S Gaming 7

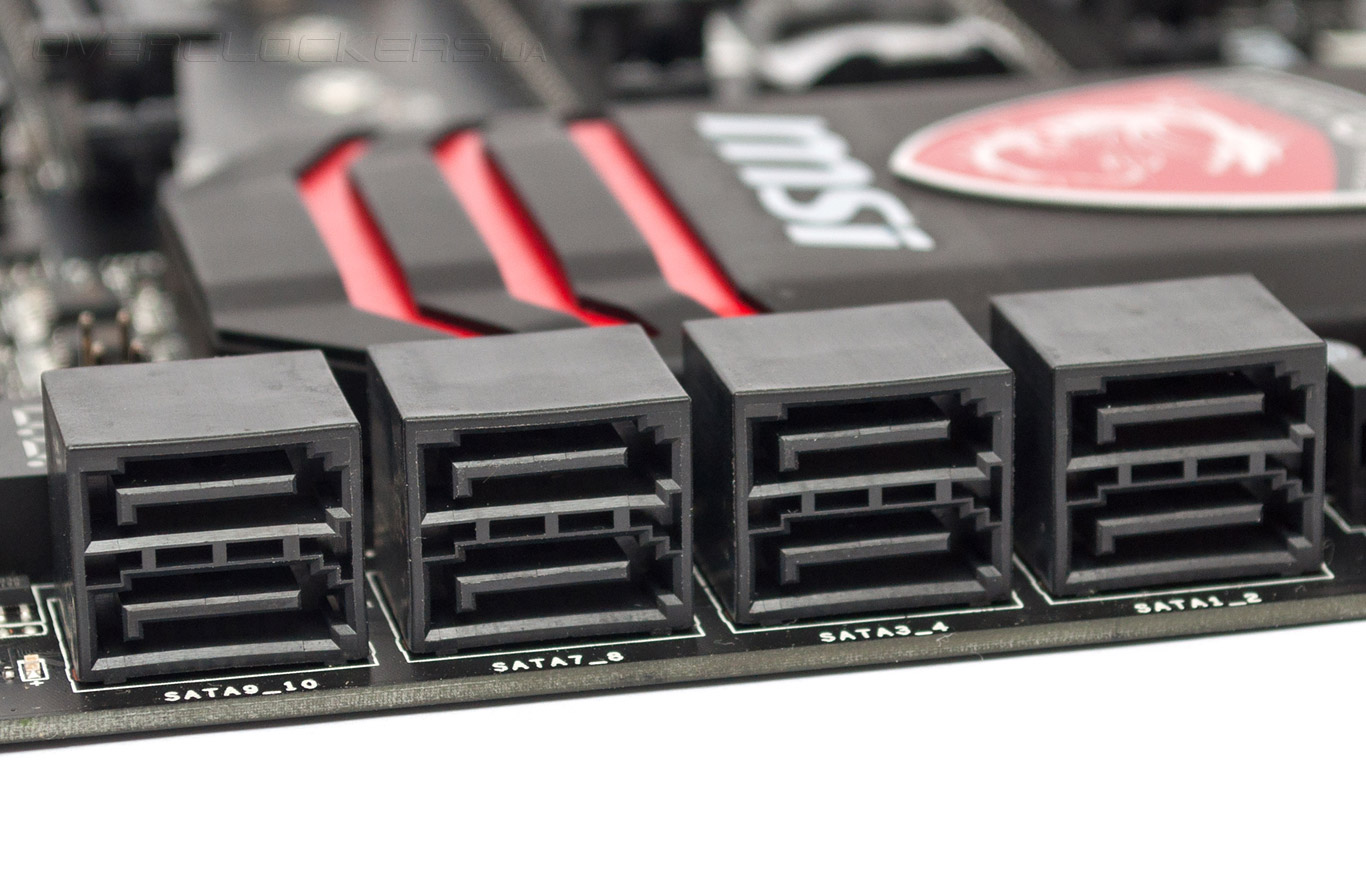

Благодаря возможностям чипсета Intel X99 системна плата позволяет подключить до десяти устройств с интерфейсом SATA 6 Гбит/с с поддержкой режима AHCI и «умного кэширования» Intel SRT, но только для шести из них доступна организация массивов RAID 0, 1, 5 и 10.

MSI X99S Gaming 7

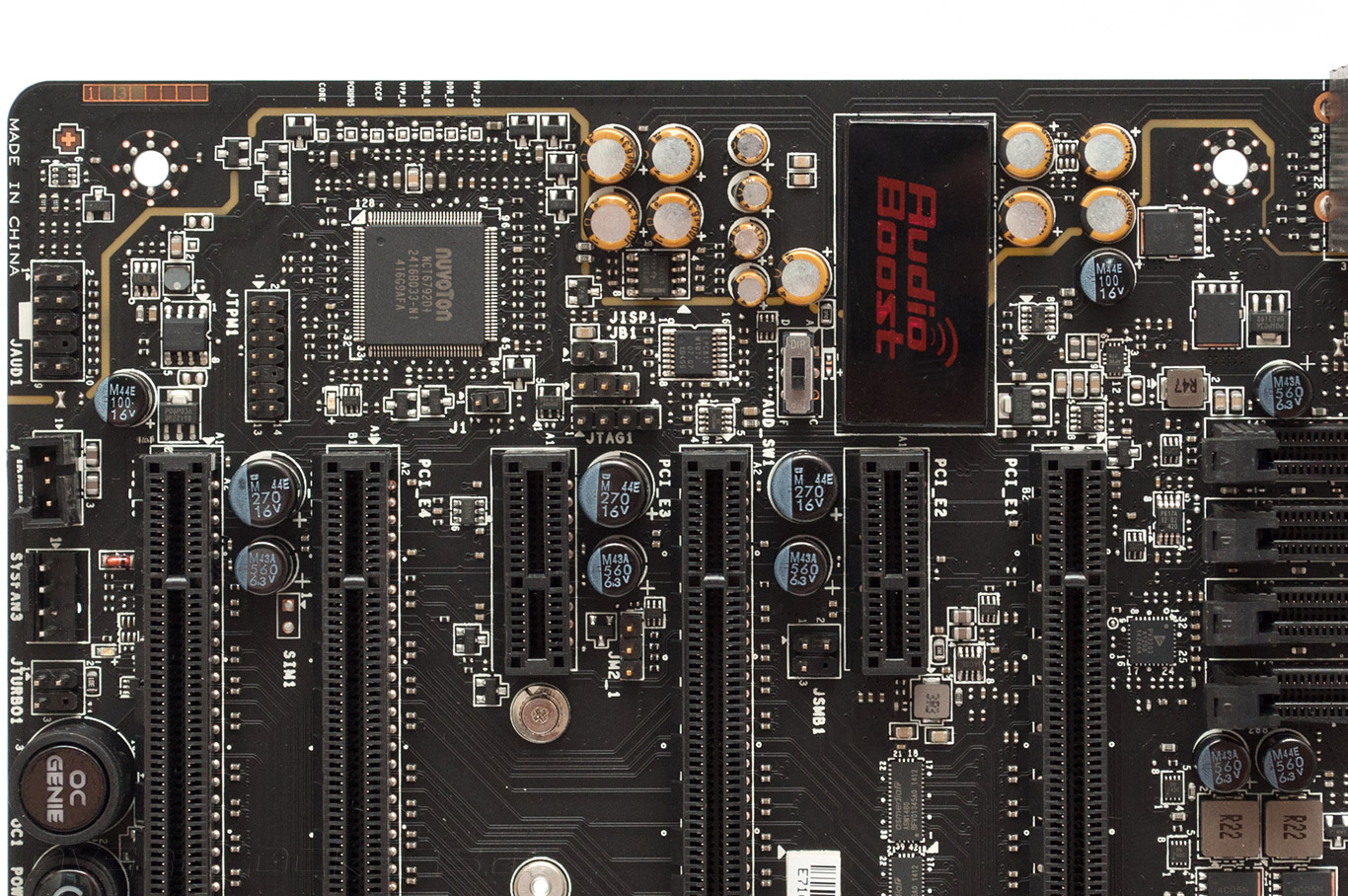

Звуковая подсистема Audio Boost 2 хорошо знакома нам из предыдущих обзоров игровых системных плат MSI, так что, сегодня я остановлюсь лишь на самых важных особенностях ее конструкции. Интегрированная аудиокарта базируется на самом современном 7.1 HDA-кодеке Realtek ALC1150, накрытый металлическим экраном для защиты от электромагнитных помех. С целью уменьшения наводок со стороны высокочастотных цепей звуковой тракт отделен изолирующим зазором в медных проводниках печатной платы, используются качественные японские конденсаторы Nichicon, я для нормальной работы со стереогарнитурами с высоким внутренним сопротивлением применен операционный усилитель Texas Instruments OPA1652. Интересно выглядит возможность подачи к звуковой карте дополнительного питания, для этих целей служит комплектный переходник.

MSI X99S Gaming 7

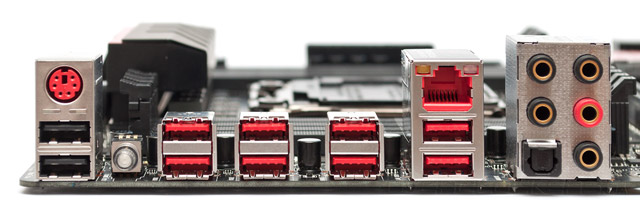

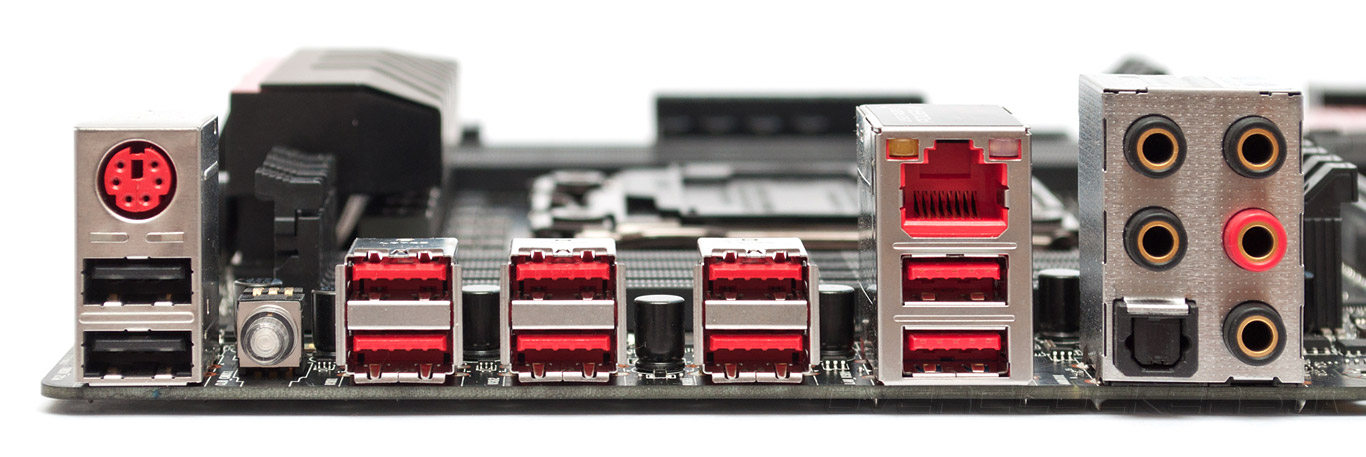

Системная логика обеспечивает работу шести портов USB 2.0 и шести каналов USB 3.0, из которых по два разъема каждого типа выведены на заднюю панель, а остальные представлены в виде контактных площадок на поверхности печатной платы. В дополнение к этому MSI X99S Gaming 7 оснащена дополнительными контроллерами ASMedia ASM1042 и VIA VL805, которые в сумме обеспечивают работу еще шести портов USB 3.0. В итоге, заднюю панель материнской платы выведены:
  • комбинированный порт PS/2 и два разъема USB 2.0;
  • кнопка Clear_CMOS;
  • восемь интерфейсов USB 3.0;
  • сетевая розетка RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиовыходов.
MSI X99S Gaming 7

Очевидно, MSI X99S Gaming 7 не обладает поддержкой беспроводных сетей, для этих целей придётся приобретать отдельный адаптер, зато, любители сетевых баталий оценят технологию Gamig Device Port, которая повышает частоту опроса портов PS/2 и двух разъемов USB 2.0, что уменьшает время реакции и повышает точность позиционирования игровых манипуляторов.
