Для оценки продуктивности и запаса прочности MSI X99S Gaming 7 был собран тестовый стенд следующей конфигурации:
- процесор: Intel Core i7-5960X (3,0 ГГцб 20 МБ кэш L3);
- кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
- термопаста: Noctua NT-H1;
- оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
- видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
- накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic X-650 (650 Вт);
- операционная система: Windows 7 Enterprise 64 bit SP1;
- драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
- драйвер видеокарты: NVIDIA GeForce 340.43.
- MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014);
- ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014).
- AIDA64 4.60.3129 (Cache & Memory benchmark);
- Futuremark PCMark 8 (2.0.228);
- Futuremark 3DMark (1.2.362);
- Batman: Arkham City;
- F1 2012;
- Total War: Rome II.
Разгонный потенциал
Недавнее исследование частотного потенциала процессора Intel Core i7-5960X показало, что даже несмотря на использование в качестве термоинтерфейса металлического сплава на основе индия, разгон старшего Haswell-E сопряжен с трудностями, которые связанны с огромным энергопотреблением и, как следствие, весьма высоким нагревом. В итоге, при использовании MSI X99S Gaming 7 процессор был разогнан до 4200 МГц при повышении Vcore до 1,2 В, тогда как напряжение VCCIN задавалось на уровне 1,8 В, а функция CPU Vdroop Offset Control принимала значение 87,5%. Встроенный кэш L3 функционировал на частоте 3500 МГц при увеличении соответствующего напряжения CPU Ring Voltage до 1,2 В, а модули ОЗУ работали в штатном режиме на 2133МГц с таймингами 15-15-15-36-2T. При описанных выше настройках стенд проходил длительное тестирование в программе LinX 0.6.5, использующей инструкции AVX2.0.

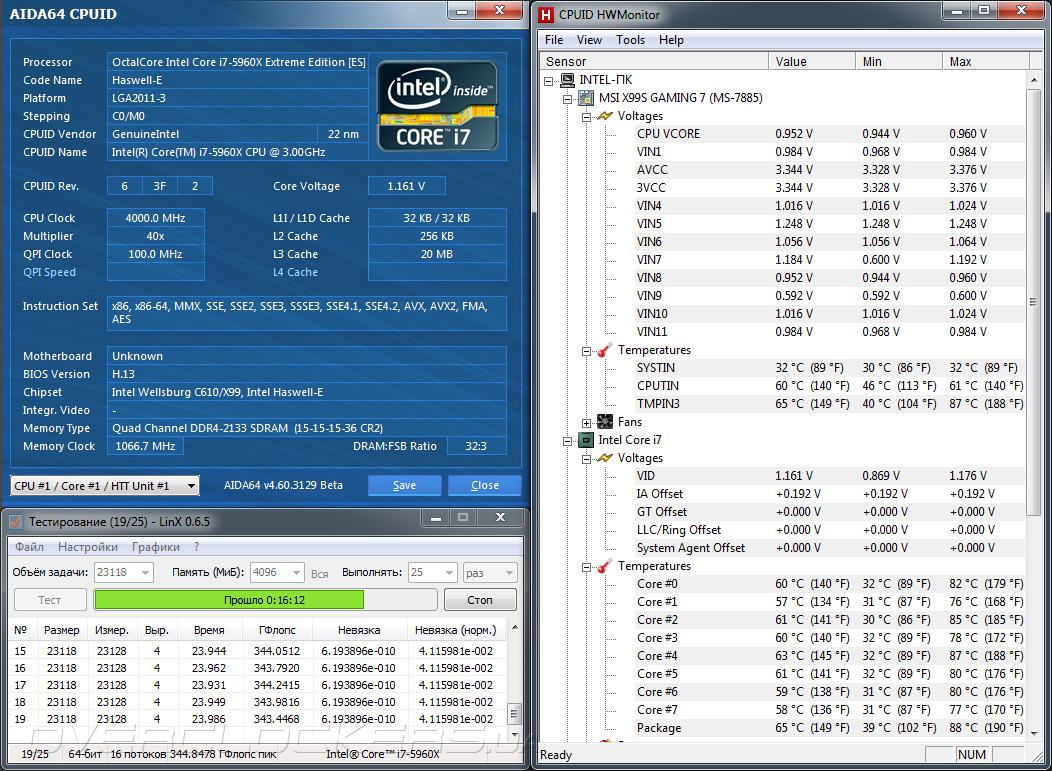

Далее, были проверены возможности системной платы по разгону с автоматическим управлением напряжением. Именно такой режим можно считать оптимальным с точки зрения экономии электроэнергии, так как в нем полностью сохраняется работа функций энергосбережения. В итоге, без вмешательства в настройки электропитания частоту Core i7-5960X удалось поднять до 4000 МГц, тогда как прошивка самостоятельно увеличила Vcore до 1,161 В, при котором температура самого горячего ядра не превышала 87° С.
Что касается возможностей новинки в повышении базовой частоты, то MSI X99S Gaming 7 позволила нарастить базовую частоту до 167 МГц.
Также были исследованы возможности материнской платы по разгону подсистемы ОЗУ. Так как возможности нашего комплекта Crucial CT4K8G4DFD8213 еще совсем не изучены, в повышении быстродействия модулей памяти мне помогала функция Memory Try It !, результатом работы которой стал режим 2666 МГц с задержками 18-18-18-44-2Т.

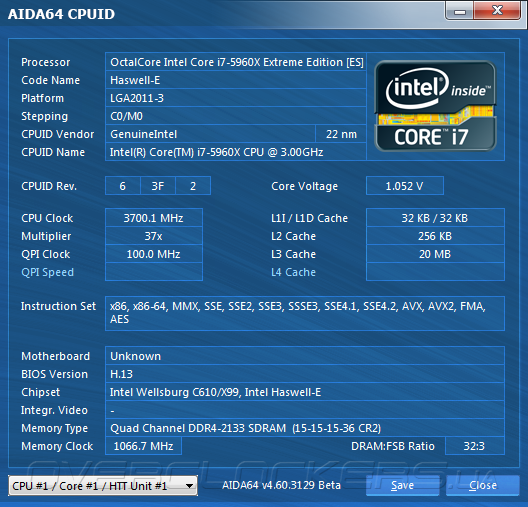

Завершает сегодняшнюю оценку разгонного потенциала исследование эффективности работы функции автоматического оверклокинга ОС Genie, после включения которой частота центрального процессора возросла до 3700 МГц при напряжении на вычислительных ядрах, равном 1,052 В. Подсистема ОЗУ продолжила работу в штатном режиме, тогда как функции энергосбережения перестали функционировать, что может не лучшим образом отразиться на расходе электроэнергии в простое.
Тестирование аудиоподсистемы
Для оценки качества реализации звуковой подсистемы материнской платы MSI X99S Gaming 7 была использована программа RightMark Audio Analizer версии 6.4.0. Линейный аудиовыход системной платы соединялся с линейным входом внешней звуковой карты ASUS Xonar U7, у которой средневзвешенное отношение сигнал-шум на входе составляет 114 дБ. Тестирование проводилось в двух режимах: с частотой дискретизации 44,1 кГц при разрядности сигнала 16 бит, а также при 48 кГц/24 бит. В качестве эталона выступили результаты измерения параметров звукового трактата системной платы MSI Z97 Gaming 5.
| MSI X99S Gaming 7 (ALC1150) 44,1 КГц/16 бит | MSI X99S Gaming 7 (ALC1150) 48 КГц/24 бит | MSI Z97 Gaming 5 (ALC1150) 44,1 КГц/16 бит | MSI Z97 Gaming 5 (ALC1150) 48 КГц/24 бит | |||||
| Неравномерность АЧХ (в диапазоне 40 Гц – 15 кГц), дБ | +0,26, +0,10 | Очень хорошо | +0,24, –0,16 | Отлично | +0,20, –0,13 | Очень хорошо | +0,21, –0,09 | Очень хорошо |
| Уровень шума, дБ (А) | –85,2 | Хорошо | –87,9 | Хорошо | –91,2 | Очень хорошо | –91,4 | Очень хорошо |
| Динамические диапазон, дБ (А) | 85,7 | Хорошо | 87,9 | Хорошо | 88,2 | Хорошо | 91,4 | Очень хорошо |
| Гармонические искажения, % | 0,0079 | Очень хорошо | 0,0082 | Очень хорошо | 0,0082 | Очень хорошо | 0,007 | Очень хорошо |
| Гармонические искажения + шум, дБ(A) | –77,0 | Средне | –77,5 | Средне | –77,7 | Средне | –79,8 | Средне |
| Интермодуляционные искажения + шум, % | 0,015 | Очень хорошо | 0,012 | Очень хорошо | 0,015 | Очень хорошо | 0,011 | Очень хорошо |
| Взаимопроникновение каналов, дБ | –77,7 | Очень хорошо | –77,5 | Очень хорошо | –85,6 | Отлично | –83,7 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,022 | Хорошо | 0,023 | Хорошо | 0,019 | Очень хорошо | 0,019 | Очень хорошо |
| Общая оценка | Очень хорошо | Очень хорошо | Очень хорошо | Очень хорошо | ||||
Несмотря на то, что в обеих «материнках» используются звуковые подсистемы Audio Boost 2, новинка проиграла MSI Z97 Gaming 5 по всем параметрам, за исключением неравномерности АЧХ. Очевидно, к такому результату привели незаметные простому обывателю различия в конструкции аудиотрактов, впрочем, MSI X99S Gaming 7 обеспечила воспроизведения без щелчков, искажений и прочих посторонних шумов.
Результаты тестирования

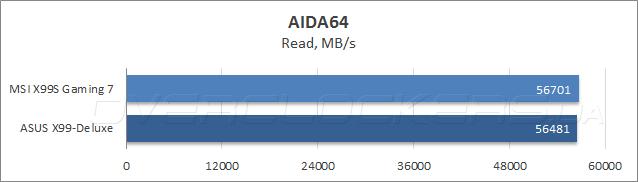

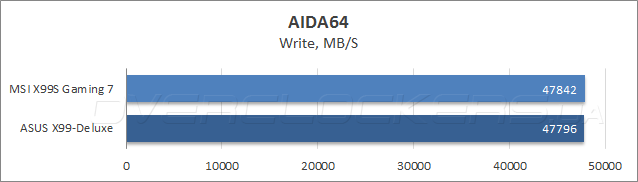

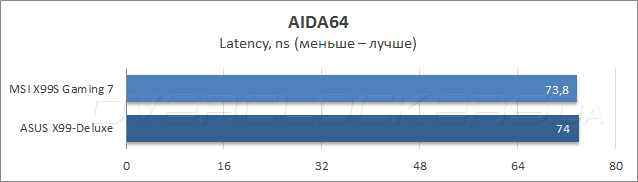

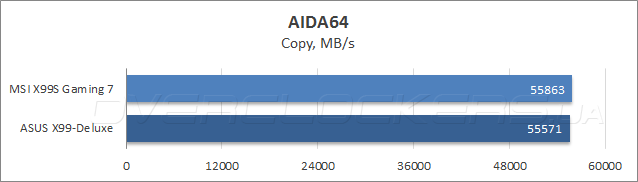

Измерение пропускной способности ОЗУ в программе AIDA64 для обеих конкурсанток дает идентичные результаты.

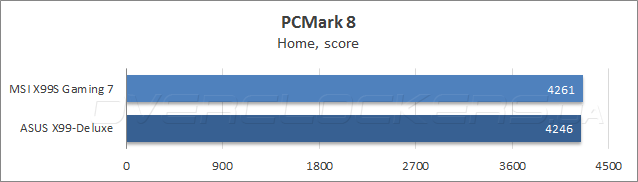

При тестировании в полусинтетическом бенчмарке Futuremark PCMark 8, которое с большой вероятностью позволяет спрогнозировать уровень быстродействия тестовых стендов при выполнении типичных повседневных задач баллы двух соперниц настолько близки, что впору говорить о паритете в данной дисциплине.

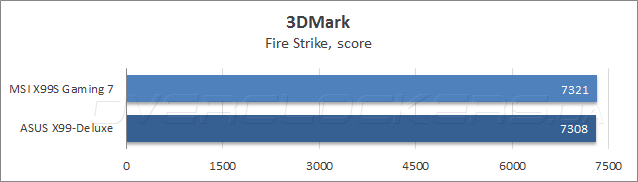

Оценка продуктивности в графическом тестовом пакете Futuremark 3DMark в очередной раз не позволяет выявить однозначного победителя, поскольку результаты системных плат почти не отличаются.

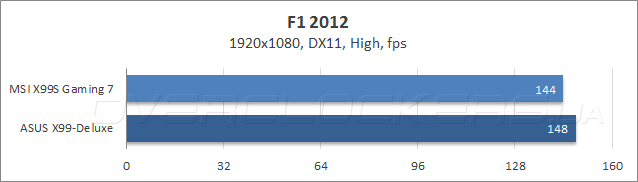

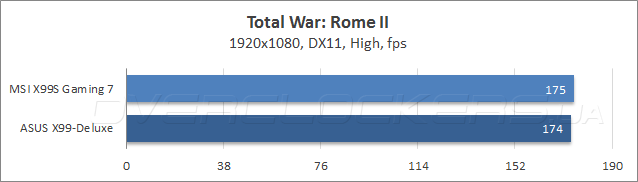

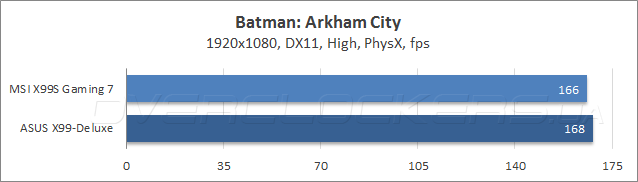

Измерение частоты смены кадров в современных видеоиграх показало, что новинка обеспечивает больший fps в стратегии Total War: Rome II, но несколько отстает от соперницы в шутере Batman: Arkham City и гоночном симуляторе F1 2012.
Энергопотребление

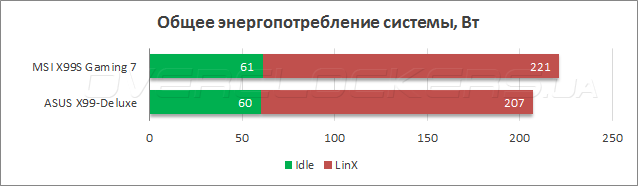

Оценка энергопотребления тестовых стендов выполнялась при помощи прибора Basetech Cost Control 3000, которым были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5, а также среднее энергопотребление систем в простое.
По части экономичности героиня сегодняшнего обзора оказалась не такой экономичной, как ASUS X99-Deluxe. При простое разница практически незаметна, тогда как в нагрузке энергопотребление новинки превышает аналогичные показатели конкурентки на 14 Вт. Впрочем, есть надежда, что с выходом новых версий прошивок для MSI X99S Gaming 7 ситуация изменится в лучшую сторону.
Выводы
Системная плата MSI X99S Gaming 7 стала моим первым опытом знакомства с платформой LGA2011-3, поэтому, некоторые мысли по результатам обзора могут быть весьма субъективными. Нет смысла отрицать, что новинка получила продуманный дизайн и отличный набор возможностей расширения, а также неплохой запас прочности, который обеспечил достойный разгонный потенциал. Кроме того, в конструкции материнской платы есть много полезных особенностей, знакомых по обзорам продуктов MSI игровой серии. От системных плат Gaming новинка также унаследовала функциональную прошивку с удобным пользовательским интерфейсом Click BIOS 4, а также набор качественного фирменного ПО. Порадовал и уровень быстродействия, который MSI X99S Gaming 7 продемонстрировала в сравнении с конкуренткой. Единственным слабым местом материнской платы можно назвать только повышенный уровень энергопотребления при высокой нагрузке, что, впрочем, может объясняться недоработанными механизмами управления электропитанием в ранней версии управляющего микрокода.
Вместе с разумной по меркам платформы LGA2011-3 розничной стоимостью, которая на момент написания обзора составляла около 350 долларов, новинка может стать неплохим выбором для сборки высокоуровневой системы на базе Intel Haswell-E. А для самых требовательных пользователей в продуктовой линейке компании MSI есть модели с еще большей функциональностью и расширенными возможностями разгона, с обзорами которых вы сможете познакомиться на страницах нашего ресурса в самое ближайшее время.
